Алгоритм поддержания температуры в зависимости от температуры на улицы в многоквартирных домах уже встроен в автоматику контроллера. Его необходимо подстроить в зависимости от того какой дом. Допустим,  дом кирпичный с толстыми стенами или панельный, у которого стены холодные. В старые панельные дома, очень не выгодно ставить теплосчетчики, у них очень холодные стены и вместо ожидаемой экономии, вы будете платить больше. Поэтому если в панельном доме стоит теплосчетчик, то чтобы экономить, необходимо установить погодозависимую автоматику.

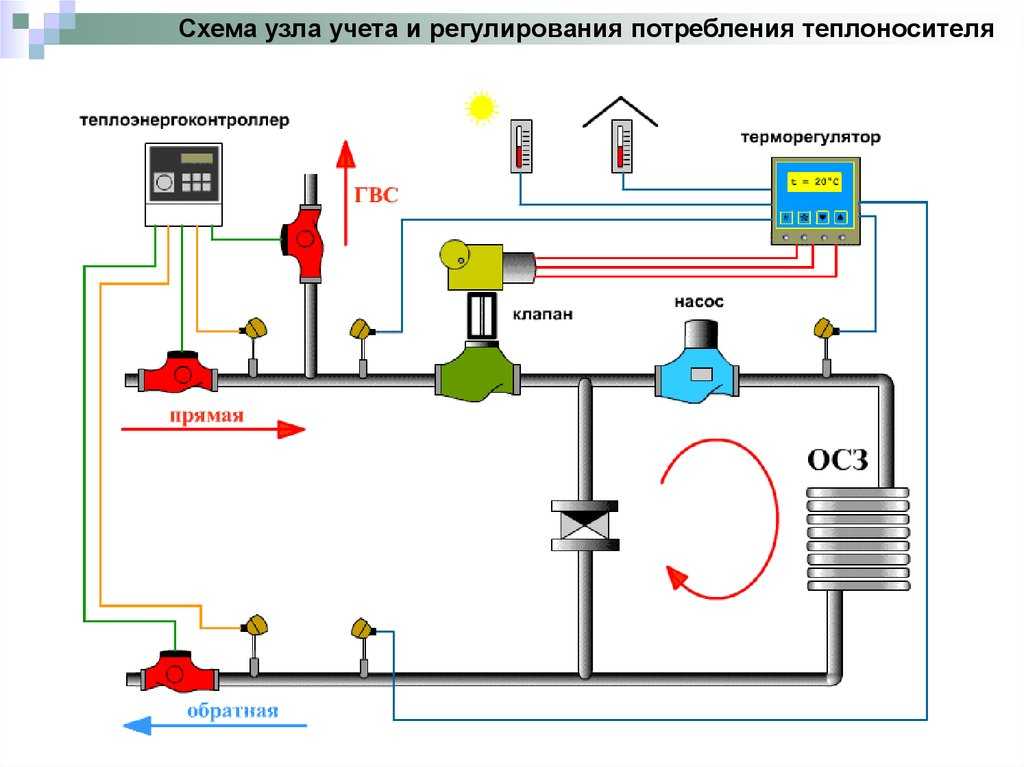

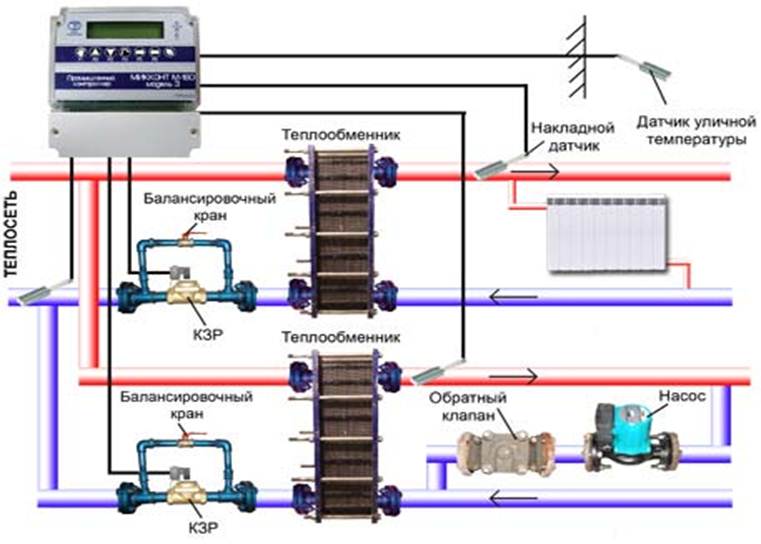

Поддерживать определенную температуру в доме можно в зависимости от температуры в какой то одной из ее квартир, а в квартире в одной из комнат. Это должна быть средняя температура, и колебания ее должны быть минимальными. Лучше всего под эти условия подходит спальня или детская комната.

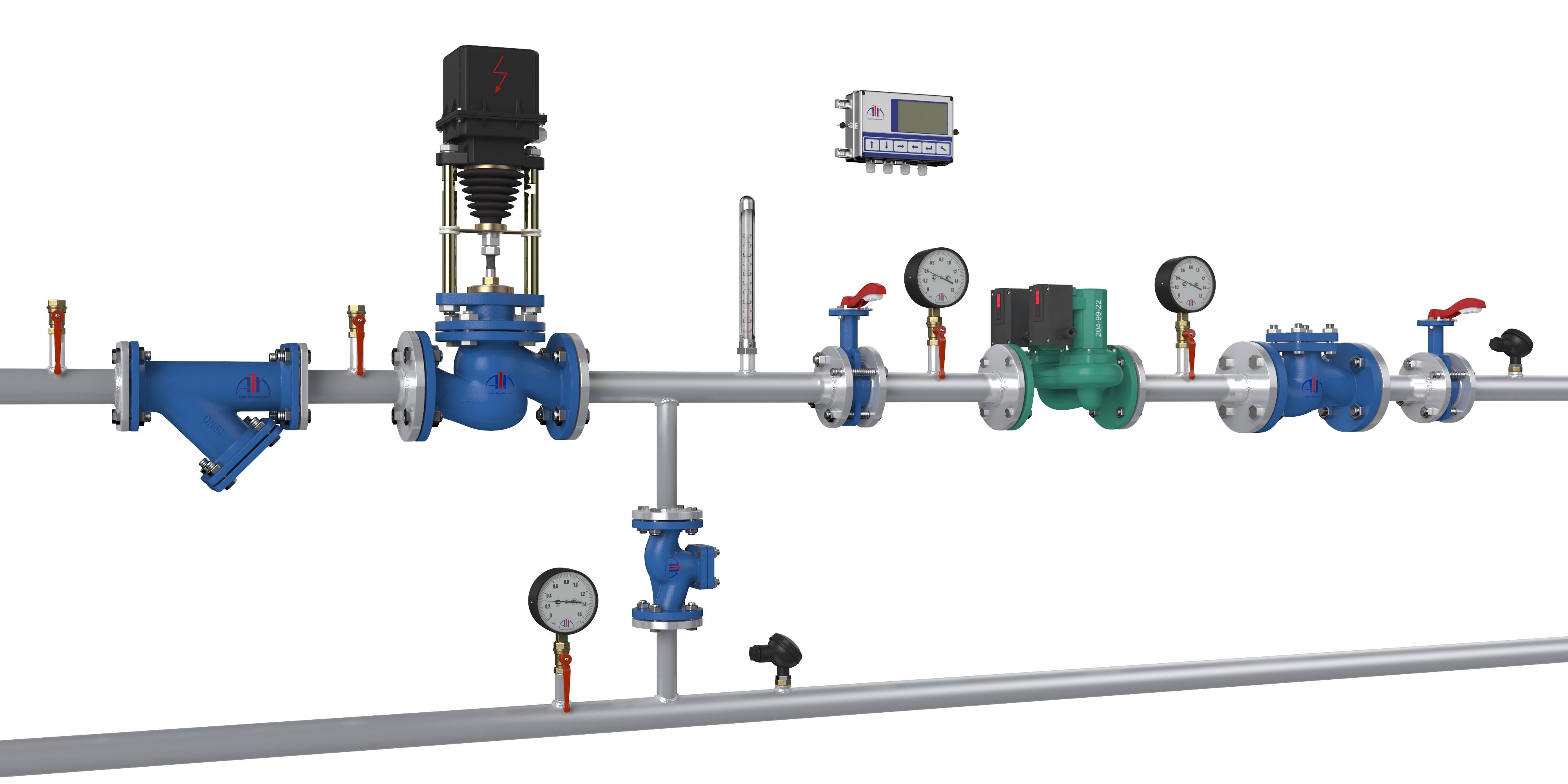

В процессе работы контроллер периодически, с определенным интервалом времени, опрашивает датчики температуры, измеряющие температуру теплоносителя, наружного воздуха и (или) воздуха внутри помещения при его наличии.

В результате в элеватор и соответственно в систему отопления квартир поступает больше охлажденного (использованного) теплоносителя из обратного трубопровода, если необходимо уменьшить температуру. Или меньше, если необходимо температуру в систему отопления дома увеличить.

Если вы решили датчик воздуха в помещении не устанавливать, автоматизированная система отопления  поддерживает температуру по температурному графику.

Автоматизированная система отопления гарантированно окупается в многоэтажных домах и больших коттеджах. В небольших частных домах экономическая эффективность сильно варьируется в зависимости от местных условий.

АртПроект— ваш путь в автоматизацию.

Какое давление в системе отопления многоэтажного дома должно быть

Давление, которое должно быть в системе отопления многоквартирного дома, регламентируется СНиПами и установленными нормами. При расчете берут во внимание диаметр труб, типы трубопровода и отопительных приборов, расстояние до котельной, этажность.

Содержание

1. Виды давления
2. Требования ГОСТ и СНиП
3. Давление в летний период
4. Как поднять давление
5. Минимальное давление
6. Перепад давления

Виды давления

Говоря о давлении в системе отопления, подразумевают 3 его вида:

1. Статическое (манометрическое). При выполнении расчетов его принимают равным 1атм или 0,1 МПа на 10 м.
2. Динамическое, возникающее при включении в работу циркуляционного насоса.
3. Допустимое рабочее, представляющее собой сумму двух предыдущих.

В первом случае это сила давления теплоносителя в радиаторах, запорной арматуре, трубах. Чем выше этажность дома, тем большее значение приобретает этот показатель. Чтобы преодолеть подъем столба воды применяют мощные насосы.

Второй случай — это давление, возникающее в процессе движения жидкости в системе.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Давление в летний период

В период, когда отопление бездействует как в теплосети, так и в системах отопления поддерживается давление, величина которого превышает статическое. В противном случае в систему попадет воздух и трубы начнут коррозировать.

Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

• Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
• Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
• Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Минимальное давление

Из условия, когда перегретая вода в системе отопления не вскипает, принимается минимальное давление.

Определить его можно следующим образом:

К высоте дома (геодезической) добавляют запас приблизительно 5 м, чтобы избежать завоздушивания, плюс еще 3 м на сопротивление системы отопления внутри дома. Если на подаче давление недостаточное, то батареи на верхних этажах останутся непрогретыми.

Если взять 5-этажный дом, то на подаче минимальное давление должно иметь значение:

5х3+5+3=23 м = 2,3 ата = 0,23 Мпа

Перепад давления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

• Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
• Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
• В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
• В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.

Building Automation System Простое руководство по обучению 101

1. Эффективность и удобство Building Automation System добавляются к системам управления зданием и системам HVAC
2. Как Building Automation расширяет возможности экономия энергии в здании и устранение неполадок
3. Как обмен данными контроллеров друг с другом улучшает работу систем ОВКВ и электрических систем
4. Многие из преимуществ Building Automation Systems для систем автоматизации зданий и систем управления зданием
5. Протоколы связи и интеграция систем HVAC, освещения и других систем управления зданием
6. Пользовательский интерфейс системы управления зданием для дистанционного мониторинга и управления
7. Мониторинг энергопотребления и энергоэффективности
8. Наконец, ресурсы и ссылки по теме, которые помогут вам узнать больше

Многие люди задаются вопросом, на что способны системы автоматизации зданий (BAS). Основное использование БАВ – коммерческое Системы управления HVAC и система управления энергопотреблением приложений. Автоматизация зданий сама по себе представляет собой систему управления энергопотреблением , которая экономит средства управляющих компаний и владельцев зданий за счет эффективного управления системами кондиционирования и отопления, комфортом и технологическими процессами.

Система автоматизации здания (BAS) — это централизованное автоматическое цифровое управление системами отопления, вентиляции и кондиционирования, освещения, безопасности и другими системами здания через BAS или систему управления зданием (BMS). BAS должна повысить энергоэффективность зданий и снизить затраты на техническое обслуживание по сравнению со зданиями без BAS.

BAS — это место, где механические и электрические системы и оборудование соединяются с микропроцессорами, которые взаимодействуют друг с другом и, возможно, с компьютером. Кроме того, эти компьютеры и контроллеры в интеллектуальном здании могут быть подключены к Интернету или служить автономной системой только для локальной одноранговой сети контроллеров. Кроме того, сами цифровые контроллеры не нуждаются в компьютере для обработки функций управления, поскольку контроллеры имеют свои внутренние процессоры.

Ссылка по теме: Узнайте больше о контурах управления DDC (открывается в новом окне)

Контроллеры Tridium для центров обработки данных

Разработка элементов управления | Как работают системы автоматизации зданий?

Установка в многоэтажном автоматизированном интеллектуальном здании будет иметь множество контроллеров, обслуживающих различные типы оборудования для кондиционирования и отопления (BAS не ограничивается только приложениями HVAC). Каждое здание индивидуально, и инженеру BAS необходимо выбрать подходящие системы управления HVAC и программы для управления различными типами оборудования в конкретном автоматизированном здании.

Чтобы интеллектуальное здание было эффективным, необходимо правильно установить и настроить BAS. Некоторые преимущества хорошей системы управления зданием:

Базовый контрольный список

1. Планирование оборудования/освещения
2. Оптимальный запуск
3. Отключение и реагирование
4. Мониторинг энергопотребления
5. Точное управление экономайзером 9 0008
6. Предиктивный контроль
7. Сброс нагрузки (сброс пиковых нагрузок)
8. Оповещения оператора здания
9. Выставление счетов/отслеживание использования энергии арендаторами
10. Интеграция

Подробный контрольный список

1

График оборудования/освещения ling

BAS должен позволять владельцу устанавливать расписания эксплуатации оборудования и систем освещения , чтобы можно было реализовать экономию энергии, когда здание или помещения в здании не заняты. Это сокращает время работы и выходную мощность, экономя как энергопотребление, так и затраты на техническое обслуживание.
2

Оптимальный пуск

BAS должен разрешать оборудованию «оптимальный пуск» с адаптивным обучением . «Оптимальный запуск» позволяет автоматически запускать оборудование в упорядоченном и последовательном порядке по расписанию до того, как здание будет повторно занято, чтобы можно было реализовать заданные значения площади до того, как оно будет занято.

Кроме того, адаптивное обучение позволяет системе сравнивать температуру в помещении, условия наружного воздуха и возможности оборудования, чтобы оборудование можно было включить в нужное время, чтобы убедиться, что заданные значения пространства достигнуты перед занятием.
3

Подстройка и реагирование

Системы управления BAS должны иметь возможности «подстройки и реагирования» . В зависимости от потребности зоны уставка для различных источников нагрева и охлаждения будет изменяться в соответствии с потребностью зон. В системе VAV все блоки VAV обслуживаются центральным блоком обработки воздуха. Более того, если все зоны находятся в заданном значении, то заданное значение температуры приточного воздуха кондиционера автоматически изменяется, чтобы предотвратить механическое охлаждение, когда оно не требуется.

Кроме того, когда зоны становятся теплее, уставка температуры приточного воздуха автоматически снижается, чтобы обеспечить механическое охлаждение для удовлетворения потребности. Наконец, более старые системы имеют единую уставку температуры приточного воздуха 55° по Фаренгейту, что требует от компрессоров цикла работы, даже если в этом нет необходимости.
4

Мониторинг использования энергии

BAS должна иметь возможность контролировать потребление энергии , включая возможность учета электроэнергии, газа, воды, пара, горячей воды, охлажденной воды и мазута.
5

Точное управление экономайзером

BAS в сочетании с соответствующей настройкой механической системы должна предлагать экономию на основе расчетов энтальпии или управления заданным значением CO2 .
6

Прогностическое управление

BAS должна иметь такие алгоритмы управления BAS, как графики сброса для тепловых установок, контроля статического давления и других систем , где с помощью этих прогностических программ может быть реализована экономия энергии.
7

Сброс нагрузки (сброс пиковых нагрузок)

BAS должна предлагать сброс нагрузки , когда энергетические компании испытывают пиковый спрос и нуждаются в сокращении потребления электроэнергии бизнесом и промышленностью для предотвращения отключения электроэнергии. Системы автоматизации зданий позволяют владельцу отключать различные устройства, такие как водонагреватели или питьевые фонтанчики, когда использование этих устройств не будет замечено, даже если они выключены.
8

Оповещения оператора здания

Системы автоматизации зданий должны предлагать возможность отправлять сигналы тревоги по электронной почте, пейджеру или телефону, чтобы предупредить управляющих зданием или техников о возникающих проблемах и сбоях системы.
9

Выставление счетов/отслеживание использования энергии арендаторами

Управляющие компании, приобретающие хорошую систему управления, могут настроить систему для выставления счетов арендаторам за использование энергии.
10

Интеграция

BAS должна иметь возможности связи для интеграции с другими системами управления и TCP/IP. Совместимость с BACnet или другим протоколом связи с открытым исходным кодом является плюсом.

Как работает система автоматизации здания?

В современных зданиях обычно есть центральные установки ОВКВ для обеспечения отопления и охлаждения всего здания. Кроме того, некоторые высотные здания могут иметь несколько центральных установок либо в подвале, на разных этажах, либо на крыше здания.

Кроме того, институциональные здания также в некоторой степени имеют центральные установки, обеспечивающие отопление и охлаждение зданий, разбросанных по территории кампуса. Раньше, до систем автоматизации зданий, эти системы не были интегрированы.

Эти неинтегрированные системы были очень неэффективны, что приводило к перерасходу энергии. Хотя ниже приведен упрощенный ответ на вопрос «как работает система автоматизации здания», он демонстрирует один из многих способов, с помощью которых системы автоматизации здания экономят деньги за счет сокращения энергопотребления.

Кроме того, BAS обеспечивает интеграцию всех этих систем между контроллерами, Интернетом и сервером BAS. Кроме того, они обеспечивают точное управление на основе нескольких факторов, включая погодные условия, факторы спроса на занятость и другие переменные вплоть до микроуровня, которые позволяют системам быть очень энергоэффективными. В прежние времена центральная установка поддерживала температуру охлажденной воды 55° F.

Теперь, благодаря системе BAS и точному компьютерному управлению, эта заданная температура может быть изменена при определенных условиях. Если, скажем, весной или осенью температура наружного воздуха составляет 48°F и только четверть местных фанкойлов требует охлаждения, интеллектуальная реакция BAS включает повышение заданной температуры для центральных чиллеров.

Кроме того, экономайзеры могут втягивать наружный воздух для удовлетворения потребности в охлаждении местных фанкойлов. Это снижает потребление энергии за счет механического охлаждения. Наконец, при этом используется наружный воздух (естественное охлаждение) и минимизируется время работы установки с охлажденной водой.

Как BAS работает с электрическими системами?

Поскольку BAS работает с механическими системами, интеграция может происходить с электрической инфраструктурой здания, такой как освещение. В типичной среде кампуса или офисных зданий бывают периоды высокой занятости. В это время вы хотите, чтобы системы освещения работали нормально.

В нерабочее время, когда все разошлись по домам, вы хотите, чтобы свет был выключен. Некоторые люди забывают или случайно оставляют включенным свет. Когда цифровая интеграция происходит в систему освещения, в системе можно запрограммировать время, чтобы выключить свет для большей части здания.

В то же время, поскольку некоторые люди работают допоздна или, возможно, уборщики, вы хотите, чтобы свет работал. Таким образом, переопределение системы освещения запрограммировано, поэтому, когда кто-то включает выключатель, загорается свет. Однако, когда система автоматизации здания находится в режиме блокировки, таймер запускается сразу после включения света.

Таким образом, через несколько часов (или любое другое запрограммированное время, введенное в систему) свет гаснет. Датчики движения также можно использовать, чтобы система знала, что нужно включать свет, когда кто-то входит в комнату. Кроме того, после того, как они уходят, а датчик движения не обнаруживает движения, свет гаснет. Наконец, это также хорошо работает с освещением парковки на основе параметров восхода и захода солнца.

Архитектура системы | Структура сети

Базовый список протоколов связи для BAS

• BACnet
• LONtalk
• MSTP
• DALI (освещение)
• Zigbee ( беспроводной сети)
• MODbus

Ссылка по теме: Как статус DDC работает для контролировать двигатели, насосы и другие процессы.

Интеграция систем автоматизации зданий для систем HVAC

Руководители объектов и жильцы (если это разрешено в рамках реагирования на запросы) могут вносить изменения для повышения комфорта жильцов. Менеджер объекта, наряду с разрешенными операторами, обычно имеет наибольший контроль над системой. Интеграция в системы HVAC и управления освещением позволяет экономить энергию здания по сравнению со старыми типами систем управления. Дополнительно интеграцию можно сделать для (не все включено):

• Управление освещением
• Приточно-вытяжные установки постоянного объема
• Приточно-вытяжные установки переменного расхода
• Градирни
• Блоки VAV
• Частотно-регулируемые приводы
• Водогрейный котел и связанные с ними контуры управления в системе горячего водоснабжения
• Охлажденные Системы водоснабжения и связанные с ними контуры управления
• Фонтаны
• Водонагреватели
• Учет коммунальных услуг для повышения эффективности здания и выставления счетов жильцам

Системы автоматизации зданий | Управление HVAC

Существует много других примеров того, как цифровое управление может помочь вам, особенно если вы управляете большими зданиями, даже если здания находятся рядом друг с другом или на другом конце мира. Системы автоматизации зданий могут быть подключены к центральный компьютер через Интернет.

Если я корпоративный инженер в Далласе, а в штате 25 зданий, я могу контролировать и контролировать все эти здания с любого компьютера, подключенного к Интернету. Все, от графиков до энергопотребления и потенциальных проблем. Чтобы повысить энергоэффективность и снизить энергопотребление, я могу настроить тренды, которые будут создавать таблицы данных. Анализируя эту информацию, я могу внести небольшие коррективы, которые снизят потребление энергии и сэкономят деньги.

С течением времени ситуация становится только лучше, но современные интеллектуальные системы управления зданием помогают сократить потребление энергии и улучшают здания, делая электрические и механические системы эффективными и интеллектуальными.

Дополнительные преимущества управления BAS | Что делает система BMS?

• Системы отопления, вентиляции и кондиционирования воздуха — все процессы автоматизированы и задаются программой DDC в элементах управления. Эти задачи решаются с помощью компьютера и проприетарного программного и аппаратного обеспечения. Три разных протокола используются разными производителями, что позволяет осуществлять системную интеграцию.

Кроме того, существуют программы-мосты, которые интегрируют различные протоколы DDC, поэтому точки считываются в разные программы DDC. Внешний воздух и влажность можно считывать и применять к программам энергосбережения в системах автоматизации зданий.

Заданные значения термостата могут быть ограничены, чтобы люди не могли регулировать термостаты за пределами ограниченного диапазона. Кроме того, планируется ввод данных в программу DDC, поэтому в свободное время все второстепенные системы HVAC отключаются.

• Системы освещения – системы освещения, как внутри, так и снаружи, могут быть настроены по расписанию, поэтому в нерабочее время включается минимальное освещение. Датчики движения также можно подключить к DDC и отслеживать их использование. Наконец, можно настроить программы для выставления счетов арендаторам за использование энергии для освещения и других энергопотребляющих систем.
• Аварийные системы – современные системы управления энергопотреблением могут также контролировать и контролировать аварийные системы. Пожарная сигнализация и герметизация лестничных клеток, наряду с системами безопасности, могут быть интегрированы в систему управления ЦОД для автоматического управления критическими аварийными процессами и оповещения необходимого персонала в случае возникновения чрезвычайной ситуации.
• Системы безопасности и контроля доступа

Альтернативные названия для систем автоматизации зданий

Вы можете немного запутаться, если вам случится поговорить с кем-то и использовать другое название для современной BAS. Некоторые люди используют этот термин вольно, а иногда и неправильно. Поэтому рекомендуется ознакомиться с терминологией, чтобы избежать путаницы. Вот несколько названий, которые по сути означают одно и то же:

• Building Monitoring System или BMS — это обычно используемое название вместо BAS.
• Система управления энергопотреблением или EMS
• Распределенная система управления или DCS
• Прямое цифровое управление или DDC
• Система управления зданием или BCS

Все эти названия могут описывать BAS. По сути, это одно и то же. Компьютерные элементы управления, подключенные через сеть, контролируют системы отопления, вентиляции и кондиционирования, освещения и безопасности. Сюда также могут входить системы Life and Health. Соединения обычно осуществляются по разным типам сетей и протоколов связи. Системы DDC отличаются от систем PLC (программируемых логических контроллеров), но их можно интегрировать в BAS.

Инфраструктура HVAC для BAS

Цифровое управление оборудованием, как правило, представляет собой DDC, но может быть системой управления производителя оборудования, в которую встроен DDC. Различные входы и выходы соединяют контроллеры с оборудованием беспроводным или проводным способом. Иногда это происходит с помощью сухих контактов, а иногда это делается с помощью точек соединения, которые DDC считывает и передает по сети. Все это зависит от оборудования HVAC и от того, есть ли у оборудования коммуникационные возможности. Все контроллеры имеют различные функции в своих программах для оборудования. Например, контроллер может иметь все программы для оборудования, которым он управляет. После правильной настройки программа позволит эффективно контролировать и контролировать оборудование. Контроллер также имеет различные уровни работы. Уровни работы включают в себя:

• Режим присутствия
• Режим отсутствия людей
• Режим утреннего прогрева
• Режим понижения на ночь

Другой пульт дистанционного управления может установить расписание и передать подчиненным контроллерам сигнал сна, пробуждения или начала утреннего прогрева. Хорошая система управления позволит оптимизировать запуск всего оборудования в определенной последовательности, которая будет эффективной и действенной. Еще одним преимуществом оптимизированного запуска системы управления является возможность изучения оборудования и его ограничений. Если на улице 0°, он знает, что нужно начать последовательность раньше, чтобы достичь заданных значений, чем если снаружи 70°. Эта функция обеспечивает дополнительную эффективность и комфорт. Эти системы обеспечивают точный контроль и мониторинг для управляющих зданиями через компьютерный пользовательский интерфейс. Это экономит время и снижает затраты на электроэнергию и техническое обслуживание.

Ваш ресурс по системам управления HVAC – Информация о системах автоматизации зданий

Видео ниже представляет собой футуристический взгляд на то, как система автоматизации зданий BAS разрабатывается для следующего поколения систем управления зданием.

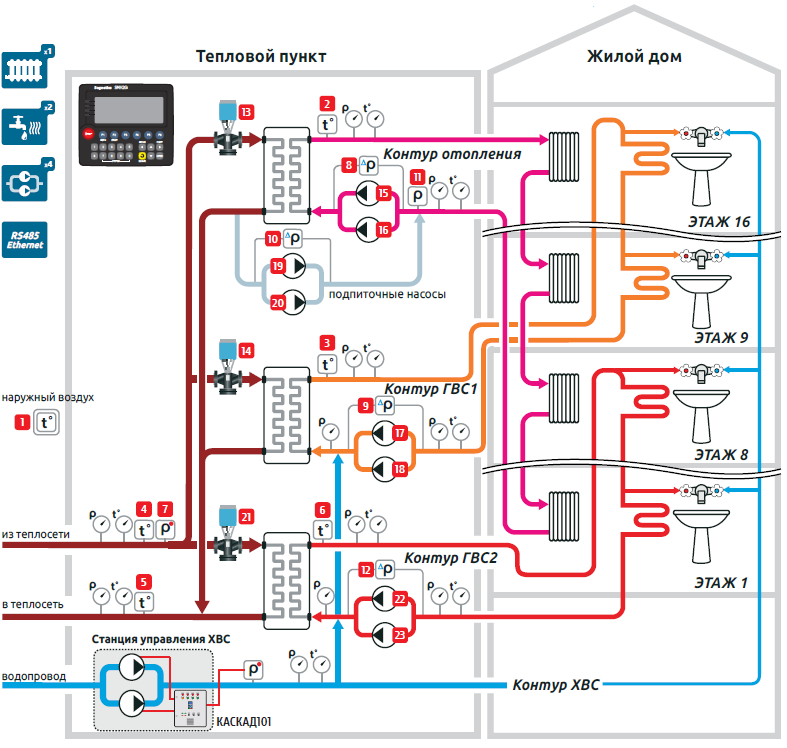

Система отопления многоэтажного дома: напорные, контуры, трубы

При проектировании профессиональных систем отопления необходимо учитывать все факторы – как внешние, так и внутренние. Особенно это касается схем теплоснабжения многоквартирных домов. Что особенного в системе отопления многоэтажного дома: напор, контуры, трубы. Для начала нужно разобраться со спецификой его обустройства.

Содержание

1. Особенности теплоснабжения многоэтажных домов
2. Трубопроводы в многоэтажном доме
3. Однотрубная разводка отопления
4. Двухтрубная система отопления
5. Теплоснабжение многоэтажного дома 900 08
6. Автономное отопление многоэтажного дома
7. Централизованное отопление многоэтажного дома

Особенности теплоснабжения многоэтажного дома

Автономное отопление многоэтажного дома должно выполнять одну функцию – своевременную доставку теплоносителя к каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах его объединяют с водонагревательными приборами – бойлерами.

Характерные особенности системы отопления многоэтажного дома заключаются в ее организации. Он должен состоять из следующих обязательных компонентов:

• Блок распределительный … С его помощью осуществляется подача горячей воды по магистралям;
• Трубопроводы … Предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации различают однотрубную или двухтрубную систему отопления многоэтажного дома;
• Аппаратура контроля и регулирования … Его функция заключается в изменении характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также в качественном и количественном его учете.

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих, помимо чертежей, расчетную часть. Он составляется специализированными конструкторскими бюро и должен соответствовать действующим нормативным требованиям.

Система отопления является неотъемлемой частью многоэтажного дома. Его качество проверяется при сдаче объекта или при осуществлении плановых проверок. Ответственность за это лежит на управляющей компании.

Трубопровод в многоэтажном доме

Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? По нормам эти характеристики должны иметь следующие значения:

• Давление … Для зданий до 5 этажей – 2-4 атм. Если этажность девять – 5-7 атм. Разница заключается в давлении горячей воды для ее транспортировки на верхние этажи дома;
• Температура … Может варьироваться от +18°С до +22°С. Это относится только к жилым помещениям. На лестничных клетках и в нежилых помещениях допускается понижение до +15°С.

Определив оптимальные значения параметров, можно приступать к выбору разводки отопления в многоэтажном доме.

Во многом зависит от этажности здания, его площади и пропускной способности всей системы. Также учитывается степень теплоизоляции дома.

Перепад давления в трубах на 1 и 9 этажах может составлять до 10% от нормативного. Это нормальная ситуация для многоэтажного дома.

Однотрубная разводка отопления

Это один из экономичных вариантов организации теплоснабжения в здании с относительно большой площадью. Впервые для «хрущевок» стали применять массово однотрубную систему отопления многоэтажного дома. Принцип его работы заключается в наличии нескольких распределительных стояков, к которым подключаются потребители.

Подача теплоносителя осуществляется по однотрубному контуру. Отсутствие обратки значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако в то же время ленинградская система отопления многоэтажного дома имеет ряд недостатков:

• Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котельной или коллекторного узла). Те. возможны варианты, когда у потребителя, подключенного ранее по схеме, батареи будут более горячими, чем у следующего по цепочке;
• Проблемы с регулированием степени нагрева радиаторов. Для этого на каждом радиаторе необходимо сделать байпас;
• Комплексная балансировка однотрубной системы отопления в многоэтажном доме. Осуществляется с помощью термостатов и вентилей. В этом случае возможен отказ системы даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время монтаж однотрубной системы отопления для строящегося многоэтажного дома осуществляется крайне редко. Это связано со сложностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых домах хрущевского проекта количество распределительных стояков на одну квартиру может доходить до 5. Т.е. на каждую из них необходимо установить счетчик энергопотребления.

Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на обслуживание, но и модернизацию трубопроводов – замену отдельных узлов на более эффективные.

Двухтрубная система отопления

Для повышения эффективности в многоэтажном доме лучше всего установить двухтрубную систему отопления. Он также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратку.

Основное его отличие – наличие второго контура, выполняющего функцию обратки. Необходимо собрать остывшую воду и транспортировать ее в котел или на тепловой пункт для дальнейшего нагрева. При проектировании и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома данного типа:

• Возможность регулировки уровня температуры в отдельных квартирах и во всей линии как целое. Для этого необходимо установить смесительные узлы;
• Для проведения ремонтных или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно перекрыть подачу на отдельный отопительный контур с помощью запорной арматуры;
• Низкая инерция. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю необходимо подождать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Он должен обеспечить подъем теплоносителя на необходимую высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы снизить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Перед приобретением радиаторов необходимо узнать по схеме отопления жилого многоэтажного дома его характеристики – напорный и температурный режим. На основе этих данных выбираются аккумуляторы.

Теплоснабжение многоэтажного дома

Распределение тепла в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого характеристики необходимо учитывать теплоснабжение. Важным из них является способ подачи горячей воды – централизованный или автономный.

В большинстве случаев осуществляется подключение к системе центрального отопления. Это позволяет снизить эксплуатационные расходы в смете на отопление многоэтажного дома. Но на практике уровень качества таких услуг остается крайне низким. Поэтому, если есть выбор, предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

В современных многоэтажных жилых домах возможна организация автономной системы отопления. Он может быть двух видов – квартирный или общий. В первом случае автономная система отопления многоэтажного дома выполняется отдельно в каждой квартире. Для этого делается самостоятельная обвязка и устанавливается котел (чаще всего газовый). Общий дом подразумевает установку котельной, к которой предъявляются особые требования.

Принцип его организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако следует учитывать ряд важных моментов:

• Установка нескольких отопительных котлов. Крайне важно, чтобы один или несколько из них выполняли дублирующую функцию. В случае выхода из строя одного котла, его должен заменить другой;
• Монтаж двухтрубной системы отопления многоэтажного дома, как наиболее эффективной;
• Составление графика планово-предупредительных ремонтов. Особенно это касается отопительного оборудования и охранных групп.

С учетом особенностей схемы отопления конкретного многоэтажного дома необходимо организовать систему поквартирного учета тепла. Для этого нужно установить счетчики электроэнергии на каждую входящую трубу от центрального стояка. Именно поэтому ленинградская система отопления многоэтажного дома не подходит для снижения эксплуатационных расходов.

Централизованное отопление многоэтажного дома

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному отоплению? Основным элементом этой системы является элеваторный узел, выполняющий функции нормирования параметров теплоносителя до допустимых значений.

Общая протяженность магистралей центрального отопления довольно большая. Поэтому в тепловом пункте создаются такие параметры теплоносителя, чтобы потери тепла были минимальными. Для этого давление повышают до 20 атм., что приводит к повышению температуры горячей воды до +120°С. Однако, учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такие характеристики потребителям не допускаются. Для нормализации параметров теплоносителя устанавливается элеваторный узел.

Может быть рассчитан как для двухтрубной, так и для однотрубной системы отопления многоэтажного дома. Его основные функции:

• Снижение давления с помощью элеватора. Специальный конусный клапан регулирует объем поступления теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и охлажденной воды;
• Фильтрация охлаждающей жидкости и удаление кислорода.

Кроме того, элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого он снабжен запорной и регулирующей арматурой, регулирующей давление и температуру в автоматическом или полуавтоматическом режиме.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице приведены сравнительные характеристики этих систем.

Параметры	Централизованная	Автономная
Первичные затраты на установку	Низкие – установка лифта. Поделиться Вам может понравится Термоголовка электронная для радиатора отопления: Электронная термоголовка для радиатора отопления, купить в СПб 07.05.2021 Теплые полы в квартире от центрального отопления: Теплый пол от центрального отопления в квартире: схема подключения 08.02.2023 Нужен ли расширительный бак в системе отопления: Нужен ли расширительный бак для настенного газового котла 12.02.1996 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
