Байпас в системе отопления что это такое?

Байпас в системе отопления что это такое?

Байпас (от англ. bypass — обводный канал, обход) – элемент системы отопления, основным назначением которого является проведение ремонта или замены циркуляционного насоса/радиатора без прекращения циркуляции теплоносителя по отопительному контуру. Для проведения ремонта нет надобности останавливать работу систему.

Байпас для циркуляционного насоса

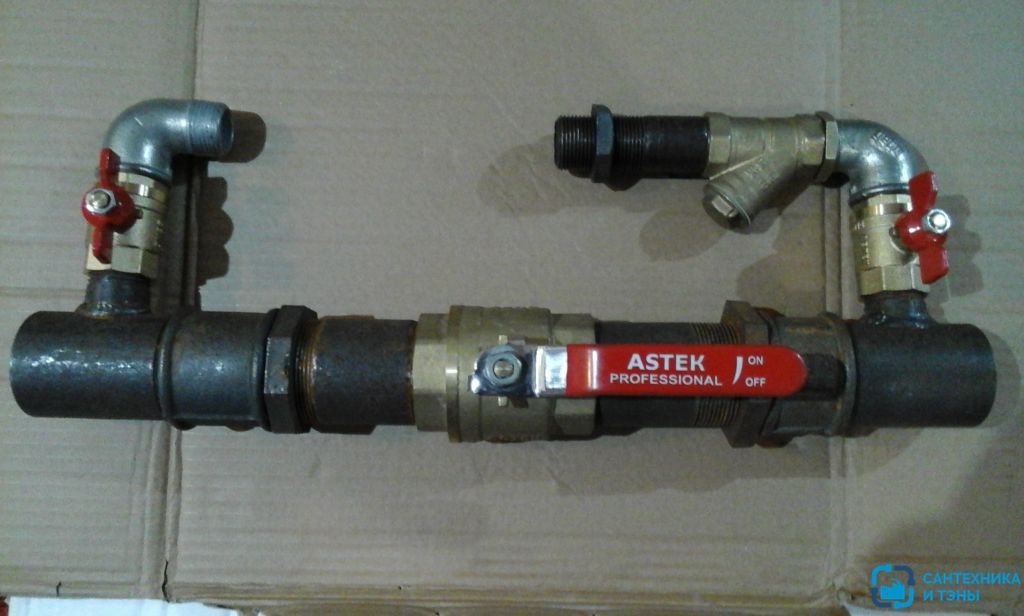

Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:

• Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;
• Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.

Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).

Байпас без запорной арматуры.

Существуют клапанные и инжекционные байпасы:

• Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
• Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.

Важно! Не разрешается устанавливать байпас с насосом в отопительную систему, где теплогенератором является котел с уже встроенным циркуляционным насосом.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо.
   Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
3. Нижнее подключение. Байпасная труба также расположена снизу.

Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к. теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.
