Петля Тихельмана и схема системы отопления в двухэтажном доме трехтрубной

Отопительные системы с попутной двухтрубной транспортировкой теплоносителя называются петля Тихельмана. Такие системы благодаря особенному устройству не нуждаются в балансировке и отличаются довольно стабильной работой. Однако, как у любой другой схемы, у нее есть свои недостатки, о которых нужно знать, прежде чем выбрать такую разводку для отопления жилого дома.

Содержание

• Что такое петля Тихельмана?
• Преимущества и недостатки
• Область применения петли Тихельмана
• Схема устройства петли Тихельмана в доме
  • Обвязка котла
  • Трубопроводы
  • Арматура

Что такое петля Тихельмана?

Двухтрубная отопительная система, в которой используется попутное движение теплоносителя, называется петлей Тихельмана. Из названия можно догадаться о сути такой системы и принципах ее работы, которые отличаются от обычной двухтрубной разводки с обратным током теплового носителя.

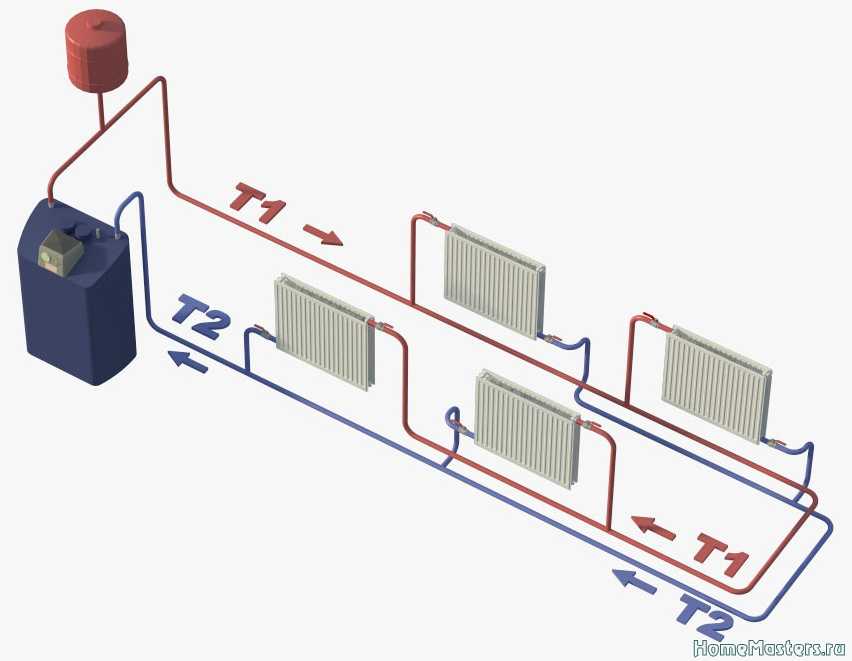

Чтобы понять, как выглядит схема петли Тихельмана, представьте радиаторную сеть в виде последовательно подключенных к трубопроводу батарей. При реализации классической схемы тепловой узел подключается в начале ряда радиаторов. От этого узла вдоль всего ряда приборов идет два трубопровода – один для подачи разогретого теплоносителя, второй с обраткой. Поскольку каждый прибор в таком контуре представляет шунт, при удалении радиатора от теплового узла гидравлическое сопротивление в петле подключения возрастает.

Если этот же контур представить в виде замкнутого кольца, то оба его края будут приближены к тепловому узлу. В этом случае возвратный трубопровод не идет в котельную, а следует дальше по цепочке. В такой схеме подающий трубопровод идет от теплового узла и заканчивается на последнем радиаторе, а трубопровод с обраткой начинается от первого радиатора и заканчивается в котельной.

Схему Тихельмана можно реализовать и при линейном расположении батарей. Просто в этом случае труба с обраткой разворачивается в месте врезки последнего прибора и возвращает охлажденный теплоноситель в котельную.

В этом случае на одном участке трубопровода отопительная система будет трехтрубной. Именно поэтому петлю Тихельмана еще называют трехтрубной разводкой.

Важно! Главная особенность схемы Тихельмана заключается в том, что система не требует балансировки, потому что сумма длины подающего и обратного трубопровода для каждого прибора одинаковая.

Преимущества и недостатки

Двухтрубная петля для отопления дома имеет следующие преимущества:

• сумма длин обратки и подачи одинаковая для каждой батареи;
• гидравлические условия работы каждого отопительного прибора одинаковые;
• система не нуждается в балансировке;
• равная тепловая мощность всех радиаторов;
• стабильность работы всей системы.

Недостатки этой разводки заключаются в следующем:

1. Если в контуре установлено много радиаторов, то диаметр трубопровода нужно увеличивать.
2. Кольцевая укладка труб значительного диаметра требует большего расхода средств.
3. Чтобы обустроить разводку, трубопровод должен пройти по периметру всего здания, что сделать довольно сложно в любом случае, ведь мешают двери, высокие оконные проемы и лестничные клетки.
4. Эта разводка не подходит для небольшого дома, где намного выгоднее использовать тупиковую схему.

Область применения петли Тихельмана

Система Тихельмана в двухэтажном доме не всегда оправдана, потому что характеризуется большим расходом материалов. При такой разводке материалоемкость существенно повышается, если радиаторную сеть не получится расположить по периметру постройки, то есть завернуть в кольцо. Кольцевой разводке могут мешать дверные проемы или высокие остекленные фронтоны с окнами в пол.

В таком случае нужно укладывать еще один трубопровод для возвращения теплоносителя в котельную. Из-за удлинения петли приходится повышать сечение магистрали или выбирать циркуляционный насос большей производительности.

Чтобы сократить расход теплоносителя, уменьшают сечение трубопровода на участке подключения первых радиаторов. В этом случае на последующих участках удается сохранить достаточный напор. Но при большом количестве приборов, установленных на значительном расстоянии друг от друга, придется сильно уменьшать сечение трубопровода, что не позволит радиаторам нормально выделять тепло. Если проблему решать насосом высокой производительности, то в системе образуется шум.

Важно! Установка двухтрубной попутной разводки оправдана только в том случае, если количество радиаторов превышает 8-10 штук, а длина трубопровода больше 70 м.

Схема устройства петли Тихельмана в доме

Если используется схема отопления Тихельмана для двухэтажного дома, то в процессе монтажа придерживаются следующих правил:

1. Главный элемент системы – гидравлический насос.
2. Обязательно делается общий стояк, а для каждого этажа прокладывается своя отдельная петля.
3. На разных этажах энергопотери будут значительно отличаться, поэтому радиаторы и диаметр труб подбираются отдельно для каждого этажа.
4. Разделительные схемы позволяют выполнять балансировку поэтажно и существенно упрощают настройку всей системы.
5. На каждом этаже в контуре попутки должен быть установлен балансировочный кран. Для двухэтажных построек эти краны можно установить рядом в помещении котельной.

Обвязка котла

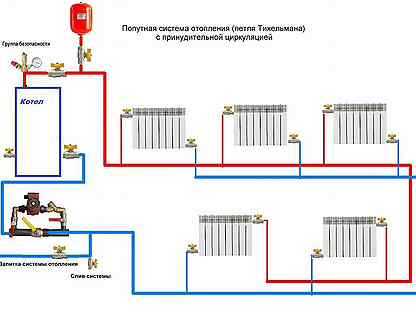

Двухтрубные системы с попутной циркуляцией теплоносителя могут быть закрытыми и открытыми.

На выходе подающего трубопровода из котла устанавливаются приборы безопасности:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

В открытых системах выход подающего трубопровода организовывается в виде вертикального канала, в верхней точке которого устанавливается расширительный бак. После него подающая труба идет в разводящую сеть.

На обратном трубопроводе монтируется циркуляционный насос. При определении его производительности учитывают гидравлическое сопротивление системы. Перед насосным оборудованием устанавливается фильтр грубой очистки. После насоса монтируют тройник для присоединения расширительного бака, а также манометр для определения давления в нижней точке системы. В этом же месте выводится патрубок для слива или заправки контура теплоносителем.

В качестве запорной арматуры используются шаровые краны с полным проходом. Они монтируются в следующих местах:

• с двух сторон от насосного оборудования;
• на заправочном патрубке;
• на отводе расширительной емкости;
• в тех местах, где котел подключается к контуру.

Иногда в котельной на байпасе устанавливают закрытый клапан, который срабатывает при остановке циркуляции теплоносителя. Его врезают до циркуляционного насоса. Байпас защищает систему от работы вхолостую и температурного шока.

Важно! Если в системе используется несколько контуров с отличающейся производительностью, то обязательно устанавливается гидрострелка.

Трубопроводы

Если монтируется отопление (петля Тихельмана для двухэтажного дома), то при выборе сечения трубопровода учитывают теплопотери и площадь помещения:

1. Если тепловые потери не превышают 15 кВт при отапливаемой площади 150 м², то подойдут трубы, внутренний диаметр которых равен 2 см.
   В большинстве случаев именно они применяются для устройства внутренней магистрали в системе с количеством радиаторов не более 8 штук. При такой площади отопления подойдет насос 25-40.
2. Если теплопотери находятся в пределах 15-27 кВт, а площадь дома не превышает 250 м², подойдут трубопроводы с внутренним диаметром 2,5 см. Это позволит оптимизировать работу насосного оборудования. При площади дома не более 250 квадратов используют насосное оборудование 25-60.

При проведении необходимых расчетов диаметр трубопровода можно уменьшить. При этом стоит учитывать, что подающий трубопровод, идущий к последнему радиатору, должен иметь сечение не менее 1,6 см.

На заметку! Для подключения всех батарей используются отводки с диаметром 1,6 см.

Арматура

Для правильной работы радиаторов их обязательно укомплектовывают регулировочной арматурой. Благодаря этому температурный режим можно отрегулировать в каждой отдельной комнате.

Чтобы отрегулировать перепады давления в отопительных приборах, можно установить в каждом радиаторе отличающееся число секций. Но для этого нужно выполнить правильные расчеты. Если есть вероятность ошибки, то лучше установить на приборы регулировочные клапаны. Особенно это важно сделать на первых радиаторах с каждого края.

Для балансировки петли Тихельмана могут использоваться методы статической регулировки. В этом случае вместо регулировочных клапанов используют вставки, которые уменьшают условный проход на заданную величину. Кольцевые уплотнения с разным диаметром можно изготовить самостоятельно. Они устанавливаются в месте резьбового подключения батареи.

Опять проблема где найти последнюю версию и скачать приложение 1xBet от лучшей БК, можно узнать прочитав по ссылке про Андроид приложения и соответственно скачать.

Петля тихельмана: схема для частных домов

Схема отопительной системы для дома петли Тихельмана

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

Что такое петля Тихельмана?

Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке.

В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

Преимущества и недостатки

К достоинствам относят:

• равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
• одинаковость гидравлических условий для батарей;
• отсутствие работ по балансировке;
• стабильность работы всей магистрали.

Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

Минусы тоже есть:

1. Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
2. Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Важно! Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

• Правильно выбрать гидравлический насос – это основная деталь всей системы.
• Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
• Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
• В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

На заметку! Если обустроить разделительные схемы, то упрощается поэтажная балансировка и настройка всей магистрали отопления в доме.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

Важно! Чтобы насосное оборудование работало без перебоев, перед ним монтируется фильтр грубой очистки.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

• с обеих сторон от насоса;
• на патрубке залива/слива воды;
• на отводе расширительного бака;
• в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60. Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм.

Совет! Чтобы не выбирать отводы для подключения батарей, применяются детали с сечением в 16 мм. Их используют для присоединения всех радиаторов в доме.

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Источник

Читайте также: изразцы для камина фото

Двухтрубная система отопления, разные схемы схема Тихельмана

Петля Тихельмана

Предложенная в начале ХХ века А. Тихельманом схема разводки отопления отличается от обычной 2-х трубной. Отличие её в том, что подача начинается на котле и заканчивается на последнем радиаторе, и наоборот обратка начинается на первом радиаторе и заканчивается на котле. Что даёт Петля Тихельмана:

• в каждый радиатор поступает равное количество тепла,
• радиаторы подбираются чётко по тепловому расчёту без “запаса”,
• при правильном подборе радиаторов не требуется установка регулирующих вентилей,
• длина петли и количество радиаторов на ней получается больше, чем при тупиковой разводке.

Петля Тихельмана — равновесие системы.

Обратите внимание на схему. Сумма длин подачи и обратки в схеме Петля Тихельмана одинакова для всех радиаторов. Это обеспечивает равное поступление теплоносителя в каждый радиатор.

Если надо сделать разводку по 2-м этажам, я делаю одну петлю, но только если длина её не превышает 40м. Чаще делают по одной Петле Тихельмана на этаж. Это позволяет отключать этаж если требуется.

Минус петли Тихельмана.

Минус Петли Тихельмана — больший расход труб, чем при применении 2-х веток тупиковых. Но не приходится увеличивать размеры “последних” радиаторов. Да и регулировка, как правило, не требуется.Если Вам интересно, почитайте другие статьи на тему разводки:Разводка отопления. Какая лучше?Лучевая разводка отопленияОднотрубная система отопления.Тупиковая схема отопления

Не менее важно правильно установить и подключить радиаторы:

Правила установки и подключения радиаторов

И немного про регулирующую арматуру:

Терморегулятор для радиатора

Комнатный термостат.

GSM-управление котлом

Источник

См. также: печь в гараж своими руками из железа

Петля Тихельмана — надежное отопление для больших домов, как сделать

Петля Тихельмана диаметр труб

Диаметры в петле Тихельмана выбираются так же, как и в двухтрубной тупиковой системе отопления. Там где расход больше, там и больше диаметр. Чем дальше от котла, тем меньше расход может получиться.

Если выбрать не правильные диаметры, то средние радиаторы будут плохо греть.

Подробнее о программе

Если в напорной системе отопления не создать искусственное гидравлическое сопротивление радиаторным веткам, то тоже не будут плохо греть средние радиаторы.

Какие условия нужно соблюдать в петле Тихельмана для того, чтобы средние радиаторы грели хорошо?

Каждая радиаторная ветка должна обладать гидравлическим сопротивлением равной 0,5-1 Kvs. Это сопротивление может выдать термостатический или балансировочный клапан, который ставится на линию радиатора. Как правило, когда делается экономия на термостатических и балансировочных клапанах (то есть не устанавливаются), то каждая радиаторная ветка начинает обладать малым гидравлическим сопротивлением, что сравнимо с тем, как если бы вы просто соединили подачу и обратку трубой (Грубо сделали байпас).

Примечание: Для гравитационных систем отопления с естественной циркуляцией радиаторным веткам не нужно создавать искусственное сопротивление. Потому что за счет естественного напора теплоносителя радиаторная ветка сама влияет на свой расход.

Петля Тихельмана может применяться без насоса, но только с большими диаметрам, как это делается для гравитационных систем отопления с естественной циркуляцией. А для расчета диаметров вам поможет программа симулятор системы отопления: Подробнее о программе

Какие выбрать диаметры в петле Тихельмана?

Диаметры в петле Тихельмана не простая задача, как и выбор диаметров в двухтрубной тупиковой системе отопления. Принцип выбора диаметров зависит от расходов и потерь напора в трубопроводе.

Ниже вы увидите как выбираются диаметры.

Плохие цепи петли Тихельмана

Плохо будут работать средние радиаторы, если отсутствует искусственное гидравлическое сопротивление на радиаторных ветках. Искусственное сопротивление создается балансировочными или термостатическими клапанами. У которых пропускная способность равна 0,5 – 1,1 Kvs.

Напорная система отопления с шаровыми кранами и полипропиленовой трубой 20 мм.

Нельзя делать так на шаровых кранах:

Такая радиаторная ветка обладает малым гидравлическим сопротивлением. Она съест большой расход и другим радиаторам останется мало.

Была протестирована цепь на 5 радиаторов с магистральной трубой ПП 25мм.

Расходы у радиаторов не одинаковые. На третьем радиаторе самый маленький расход. Это вызвано тем, что на радиаторных ветках стоят шаровые краны.

Если добавить в цепь термостатические клапана, то расходы станут более разделенными поровну:

Картина уже лучше! Но диаметры можно уменьшить в некоторых местах и сэкономить на этом. Например, на подаче в магистрали до 4 радиатора и на обратке от 2 радиатора.

Если мы попробуем на всей магистрали оставить ПП20мм, то получим следующие расходы.

Если бы мы использовали термоклапан или любое регулирующее устройство на 2 Kvs, то переход диаметров нужно было бы делать обязательно!

Потому что, если кто-нибудь полностью откроет кран, то это помешает работать нормально другим радиаторам. Встречаются регулировочные клапана для радиаторов на 5 Kvs. Ну если вы будите подкручивать нижний клапан для уменьшения пропускной способности, то тогда занимайтесь такой регулировкой. Конечно, лучше будет использовать закрытые балансировочные клапана, к которым не будет доступа к регулировке посторонними людьми.

Для того, чтобы улучшить разделение расходов на 5 радиаторов с применением регулирующих клапанов с большей пропускной способностью необходимо использовать трубы ПП32, ПП25 и ПП20.

Хорошие цепи петли Тихельмана

Критерии выбора диаметров:

Выбор диаметров для петли Тихельмана выбираелся исходя из перепада цепи максимум 1 м. в.ст. Температурный перепад радиаторов 20 градусов. Температура на входе 90 радусов. Разница выдаваемой мощности между радиаторами не превышает 200 Вт. Разница температурных перепадов между радиаторами не превышает 5 градусов.

Примечание: Указанные диаметры не применяются для низкотемпературных систем отопления. Для низкотемпературных систем нужно уменьшать температурный перепад до 10 градусов и это требует увеличение расхода в два раза.

Я приготовил цепи петель Тихельмана на 5 и 7радиаторов для металлопластиковой и полипропиленовой трубы.

5 радиаторов полипропиленовая труба, Kvs = 0,5.

5 радиаторов металлопластиковая труба, Kvs = 0,5.

7 радиаторов полипропиленовая труба, Kvs = 0,5.

В этой цепи используется ПП32 мм. Если вы поставите балансировочный клапан на 1 и 7 радиатор, то можно поменять трубу с ПП32 на ПП26 мм. Необходимо поджать балансировочные клапана на 1 и 7 радиаторах.

7 радиаторов металлопластиковая труба, Kvs = 0,5.

Тесты по выбору диаметров проводились в программе симуляторе системы отопления.

Подробнее о программе симуляторе

Программа применяется для тестирования систем отопления, перед тем как монтировать на объекте. Также можно тестировать существующие системы отопления, чтобы улучшать работу существующей системы отопления.

Если вам нужны расчеты диаметров для вашей системы отопления на 10 радиаторов, то обращайтесь за услугами по расчету сюда: Заказать услугу по расчету

Расчет петли тихельмана

Как и в двухтрубной тупиковой системе отопления, диаметры тоже приходится выбирать исходя из расхода и потерь напора теплоносителя. Петля Тихельмана является сложной цепью, и математический расчет сильно усложняется.

Если в двухтрубной тупиковой уравнение цепи выглядит проще, то для петли Тихельмана уравнение цепи выглядит так:

Подробнее о данном расчете рассказано в видеокурсе по расчету отопления тут: Видеокурс по расчету отопления

Как настроить петлю Тихельмана? Как настроить попутную систему отопления?

Как правило, у петли Тихельмана есть условия, когда средние радиаторы плохо греют в таком случае, как и в духтрубной тупиковой, зажимаем балансировочные клапана на радиаторах находящиеся ближе к котлу. Чем ближе радиаторы к котлу, тем сильнее зажимаем.

---

    Серия видеоуроков по частному дому
            Часть 1. Где бурить скважину?
            Часть 2. Обустройство скважины на воду
            Часть 3. Прокладка трубопровода от скважины до дома
            Часть 4. Автоматическое водоснабжение
    Водоснабжение
            Водоснабжение частного дома. Принцип работы. Схема подключения
            Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
            Расчет самовсасывающего насоса
            Расчет диаметров от центрального водоснабжения
            Насосная станция водоснабжения
            Как выбрать насос для скважины?
            Настройка реле давления
            Реле давления электрическая схема
            Принцип работы гидроаккумулятора
            Уклон канализации на 1 метр СНИП
    Схемы отопления
            Гидравлический расчет двухтрубной системы отопления
            Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
            Гидравлический расчет однотрубной системы отопления
            Гидравлический расчет лучевой разводки системы отопления
            Схема с тепловым насосом и твердотопливным котлом – логика работы
            Трехходовой клапан от valtec + термоголовка с выносным датчиком
            Почему плохо греет радиатор отопления в многоквартирном доме
            Как подключить бойлер к котлу? Варианты и схемы подключения
            Рециркуляция ГВС. Принцип работы и расчет
            Вы не правильно делаете расчет гидрострелки и коллекторов
            Ручной гидравлический расчет отопления
            Расчет теплого водяного пола и смесительных узлов
            Трехходовой клапан с сервоприводом для ГВС
            Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
    Конструктор водоснабжения и отопления
            Уравнение Бернулли
            Расчет водоснабжения многоквартирных домов
    Автоматика
            Как работают сервоприводы и трехходовые клапаны
            Трехходовой клапан для перенаправления движения теплоносителя
    Отопление
            Расчет тепловой мощности радиаторов отопления
            Секция радиатора
            Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
            Новые насосы работают по-другому…
            Расчет инфильтрации
            Расчет температуры в неотапливаемом помещении
            Расчет пола по грунту
            Расчет теплоаккумулятора
                    Расчет теплоаккумулятора для твердотопливного котла
                    Расчет теплоаккумулятора для накопления тепловой энергии
            Куда подключить расширительный бак в системе отопления?
            Сопротивление котла
            Петля Тихельмана диаметр труб
            Как подобрать диаметр трубы для отопления
            Теплоотдача трубы
            Гравитационное отопление из полипропиленовой трубы
    Регуляторы тепла
            Комнатный термостат — принцип работы
    Смесительный узел
            Что такое смесительный узел?
            Виды смесительных узлов для отопления
    Характеристики и параметры систем
            Местные гидравлические сопротивления. Что такое КМС?
            Пропускная способность Kvs. Что это такое?
            Кипение воды под давлением – что будет?
            Что такое гистерезис в температурах и давлениях?
            Что такое инфильтрация?
            Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
            Гидравлические смыслы, понятия и расчет цепей систем отопления
            Коэффициент затекания в однотрубной системе отопления
    Видео
            Отопление
                    Автоматическое управление температурой
                    Простая подпитка системы отопления
                    Теплотехника. Ограждающие конструкции.
            Теплый водяной пол
                    Насосно смесительный узел Combimix
                    Почему нужно выбрать напольное отопление?
                    Водяной теплый пол VALTEC. Видеосеминар
                    Труба для теплого пола — что выбрать?
                    Теплый водяной пол – теория, достоинства и недостатки
                    Укладка теплого водяного пола — теория и правила
                    Теплые полы в деревянном доме. Сухой теплый пол.
                    Пирог теплого водяного пола – теория и расчет
            Новость сантехникам и инженерам
            Сантехники Вы все еще занимаетесь халтурой?
            Первые итоги разработки новой программы с реалистичной трехмерной графикой
            Программа теплового расчета. Второй итог разработки
            Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
            Итоги разработки новой программы по гидравлическому расчету
            Первично вторичные кольца системы отопления
            Один насос на радиаторы и теплый пол
            Расчет теплопотерь дома — ориентация стены?
    Нормативные документы
            Нормативные требования при проектировании котельных
            Сокращенные обозначения
    Термины и определения
            Цоколь, подвал, этаж
            Котельные
    Документальное водоснабжение
            Источники водоснабжения
            Физические свойства природной воды
            Химический состав природной воды
            Бактериальное загрязнение воды
            Требования, предъявляемые к качеству воды
    Сборник вопросов
            Можно ли разместить газовую котельную в подвале жилого дома?
            Можно ли пристроить котельную к жилому дому?
            Можно ли разместить газовую котельную на крыше жилого дома?
            Как подразделяются котельные по месту их размещения?
    Личные опыты гидравлики и теплотехники
            Вступление и знакомство. Часть 1
            Гидравлическое сопротивление термостатического клапана
            Гидравлическое сопротивление колбы — фильтра
    Видеокурс
            Скачать курс Инженерно-Технические расчеты бесплатно!
    Программы для расчетов
            Technotronic8 — Программа по гидравлическим и тепловым расчетам
            Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
    Полезные материалы
    Полезная литература
            Гидростатика и гидродинамика
    Задачи по гидравлическому расчету
            Потеря напора по прямому участку трубы
            Как потери напора влияют на расход?
    Разное
            Водоснабжение частного дома своими руками
            Автономное водоснабжение
            Схема автономного водоснабжения
            Схема автоматического водоснабжения
            Схема водоснабжения частного дома
    Политика конфиденциальности

Источник

Читайте также: как построить голландку

Петля Тихельмана: схема для частных домов

Мнение владельцев загородных домов о системе

По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна – петля Тихельмана. Эта система заслужила отличные отзывы. При правильном его проектировании и сборке в доме создается очень комфортный микроклимат. При этом само оборудование системы редко выходит из строя и служит долго.

Хорошо отзываются о петле Тихельмана не только владельцы жилых домов, но и владельцы дачных участков. Отопительная система в таких зданиях в холодное время года часто используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. Конечно, с системой прохождения таких проблем не бывает. Но стоимость монтажа отопления по такой схеме действительно дороже, чем по тупиковой.

Мифы вокруг устройства

Если вам когда-либо приходилось сталкиваться с необходимостью делать выбор между такими системами отопления дома, как проходная и тупиковая, вы наверняка замечали, как противоречивы отзывы и мифы относительно первого варианта заполнить сетевое пространство. Между тем практика показывает, что львиная доля публикаций псевдопрофессионалов не имеет практической основы и построена исключительно в гипотетической плоскости. Итак, специалисты выделяют три самых распространенных мифа, которые омрачают славу отопления попутным движением теплоносителя:

• Такая система не нуждается в балансировке, а значит, в ее конструкции не требуется установка клапанов балансировочного типа на отопительный прибор;
• В этой конструкции можно преднамеренно уменьшить как диаметр, так и длину трубопровода.
• Каждое циркуляционное кольцо имеет одинаковое гидравлическое сопротивление.

Стоит отметить, что существуют определенные государственные стандарты, а также специальные учебники, обратившись к которым можно быстро убедиться в ложности представленных выше мифов.

Пример схемы “петля”

Порядок монтажа

Работа состоит из следующих операций:

1. Монтаж котла. Необходимая минимальная высота помещения для его размещения – 2,5 м, допустимый объем помещения – 8 м.куб. м. Требуемая мощность оборудования определяется расчетным путем (примеры приведены в специальных справочниках). Ориентировочно для обогрева 10 кв. м требуется мощность 1 кВт.
2. Монтаж радиаторных секций. Рекомендуется использование биометрических продуктов в частных домах. После подбора необходимого количества радиаторов отмечается их расположение (как правило, под оконными проемами) и крепится с помощью специальных кронштейнов.
3. Протяжка трубопровода связанной системы отопления. Оптимально использовать металлопластиковые трубы, успешно выдерживающие высокие температурные режимы, отличающиеся долговечностью и простотой монтажа. Магистральные трубопроводы (подача и «обратка») от 20 до 26 мм и 16 мм для подключения радиаторов.
4. Установка циркуляционного насоса. Монтируется на обратке рядом с котлом. Врезка осуществляется через байпас с 3 отводами. Перед насосом необходимо установить специальный фильтр, что значительно увеличит срок службы устройства.
5. Установка расширительного бака и элементов, обеспечивающих безопасность оборудования. Для системы отопления с попутным потоком теплоносителя выбирают только мембранные расширительные баки. Элементы группы безопасности поставляются в комплекте с котлом.

Для трассировки основной линии дверных проемов в подсобных и подсобных помещениях допускается монтировать трубы непосредственно над дверью. В этом месте, чтобы исключить скопление воздуха, обязательно устанавливаются автоматические воздухоотводчики. В жилых помещениях трубы можно прокладывать под дверью в корпусе пола или в обход препятствия с помощью третьей трубы.

Схема Тихельмана для двухэтажных домов предусматривает определенную технологию. Обвязку выполняют с обвязкой всего здания в целом, а не каждого этажа в отдельности. Рекомендуется устанавливать по одному циркуляционному насосу на каждый этаж с сохранением равной длины обратки и подающего трубопровода для каждого радиатора отдельно в соответствии с основными условиями сопряженной двухтрубной системы отопления. Если установить один насос, что вполне допустимо, то при его выходе из строя отключится система отопления во всем здании.

Многие специалисты считают целесообразным установить общий стояк на два этажа с раздельной разводкой на каждом этаже. Это позволит учесть разницу теплопотерь на каждом этаже при подборе диаметров труб и количества необходимых секций в радиаторных батареях.

Раздельная схема проходного отопления по этажам значительно упростит настройку системы и позволит оптимально сбалансировать отопление всего здания. Но для получения нужного эффекта обязательно требуется врезка в петлю балансировочного крана для каждого из двух этажей. Краны можно расположить рядом непосредственно рядом с котлом.

Петля Тихельмана – надежное отопление для больших домов, как сделать

Прошли те времена, когда самотечные и однотрубные системы устанавливались с использованием стальных труб большого диаметра. Сейчас такие варианты были бы слишком дорогими по сравнению с современными двухтрубными, а также менее эффективными и стабильными.

Контур Тихельмана – одна из самых распространенных схем отопления в частных домах. Характеризуется стабильностью работы и равномерным прогревом всех радиаторов – выполняются основные требования, предъявляемые к системам отопления в частных домах.

Схема контура Тихельмана

Эту схему подключения отопительных приборов еще называют проходной. Он обеспечивает следующее:

• Для каждого радиатора сумма длин подачи и обратки одинакова.
• Гидравлические условия для каждого радиатора в системе одинаковы.

Если гидравлические сопротивления радиаторов равны, то через них пройдет равное количество теплоносителя с одинаковой температурой, соответственно их тепловая мощность будет примерно равна.

Режимы работы неодинаковых радиаторов, как установленных на расстоянии от сети, так и установленных сверху/снизу, в нишах… можно регулировать с помощью балансировочных вентилей на выходах.

Поток заканчивается на последнем радиаторе, обратка начинается с первого радиатора.

Где применяется

Еще одна распространенная схема отопления – тупиковая. В ней ближний к котлу радиатор будет прогреваться больше, а последний радиатор в тупике меньше других получит теплоносителя. Тупиковая схема показана на рисунке.

Для тупиковой схемы количество радиаторов в каждом плече ограничено.

Контур Тихельмана может включать значительно большее количество излучателей, чем плечо (или два плеча) тупиковой схемы. И его можно использовать для обогрева больших площадей.

На самом деле петлю Тихельмана можно использовать и для обогрева наибольшей площади одного этажа частного дома.

Как известно, тупиковая схема балансируется без проблем, и работает удовлетворительно (разница в мощности излучателей без балансировки не превышает 10%), если количество излучателей в плече не превышает 5 шт. Соответственно на 2 плеча – до 10 шт. Свыше этого количества – объем проходной схемы.

Можно ли использовать петлю Тихельмана в небольших домах? Его можно использовать даже для одного радиатора. Но скорее всего это будет проблематично и (или) не экономично. У этой схемы есть свои недостатки.

недостатки

Включение большого количества радиаторов в кольцо Петли Тихельмана приводит к увеличению диаметра трубопроводов.

Прокладки большого диаметра требуют больших затрат. Попытка уменьшить диаметры (только на концевых участках кольца требуется максимальный поток) обычно не приносит результатов. Так как гидравлические условия подключения радиаторов будут различаться, система будет сложна в настройке. Как правило, используется один и тот же большой диаметр по кольцу как на подаче, так и на обратке. Но в принципе возможно уменьшение диаметров труб к середине, при условии, что длина участков с одинаковым диаметром и подачи и обратки будет примерно равна.

Более выгодна тупиковая схема, при которой подача и обратка к последнему радиатору могут быть минимального диаметра.

Второй основной недостаток связан с необходимостью обходить здание трубами по периметру по наружным стенам и возвращаться к котлу. Практически везде это сделать непросто — мешают двери, высокие окна, лестницы и прочее.

Возврат обратки большим диаметром в обратном направлении, т.е. реально прокладывать три трубы не выгодно.

В больших по площади домах, где проект отопления не выполнен должным образом, приходится заниматься «проектированием», комбинируя различные схемы, обратную разводку, чтобы обеспечить все закоулки качественным радиаторным отоплением.

В небольших домах вообще проще, выгоднее прокладывать трубопроводы вдоль стен по тупиковой схеме. Современные проекты предлагают специальные решения …

Петля Тихельмана в современных больших домах

В современном дизайне частных домов нередко встречаются дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна в пол. Вешать трубы на стены считается недопустимым элементом интерьера, не соответствующим современным представлениям.

В основном трубопровод отопления планируется прокладывать под настилом в тоннелях, одетых в теплоизоляционные оболочки, чтобы не разрушать конструкции перегревом.

Полы делаются либо по лагам, либо укладывается толстая стяжка (теплый пол). В основном используются гибкие трубопроводы, угловые фитинги не используются.

В современных домах петля Тихельмана лишается своего главного недостатка – сложности укладки замкнутого круга на трамблер. Может легко использоваться на малых и больших площадях при установке под полом.

В последнее время под высокими окнами все чаще используют внутрипольные конвекторы. Петля Тихельмана окажется подходящей схемой подключения конвекторов, более экономичной и стабильной по сравнению с балочной схемой при большом количестве (более 4 штук) отопительных приборов.

Трубы, насосы для проходного контура

Частные дома всегда сжатой планировки, нет длинных очередей к отопительным приборам, – нет повышенного гидравлического сопротивления в контурах.

Рекомендации по выполнению расчетов системы отопления излишни, так как точные теплопотери здания самостоятельно установить невозможно, а используемое оборудование стандартное, остается только выбрать подходящее из пары образцов.

Для определения диаметра труб для петли Тихельмана можно использовать табличные данные, зависимость диаметра от необходимой энергии.

При тепловых потерях до 15 кВт (150 кв.м) площади подойдут трубы с внутренним диаметром 20 мм. Их же применяют для магистральных линий в большинстве случаев, примерно до 8 радиаторов в кольцо.

При тепловых потерях от 15 до 27 кВт (до 250 кв.м. площади) – на магистрали необходимо использовать трубы 25 мм, чтобы в дальнейшем насос работал экономичнее.

Диаметр трубопровода в контуре может быть уменьшен в соответствии с расчетом. И с указанным выше условием. В любом случае до последнего радиатора по расходу прокладывается минимальный диаметр 16 мм.

Все радиаторы соединены разводками с внутренним диаметром 16мм.

Для отапливаемых площадей до 180 кв.м. можно использовать насос 25-40, до площади 250 кв.м. – насос 25-60.

Для контура Тихельмана отлично подходят новые современные циркуляционные насосы типа Альфа, о которых можно прочитать ЗДЕСЬ

Для двухэтажного дома

Целесообразно сделать общий стояк и проложить отдельное кольцо петли Тихельмана для каждого этажа. Важно учитывать, что потери энергии для каждого этажа будут существенно отличаться, в соответствии с этим производится подбор радиаторов, а также диаметра труб.

Отдельные планы этажей позволят сбалансировать один этаж относительно другого и значительно упростят настройку системы. Важно только не забыть включить в петлю балансировочный кран для каждого этажа. Если 2 этажа, то эти краны могут располагаться рядом в котельной.

Как теплый пол подключается к петле Тихельмана

Теплый пол подключается параллельно к проходному контуру внутри каждого этажа. При этом балансировочные клапаны радиаторного контура на каждом этаже не должны влиять на работу теплого пола. Те. по схеме краны должны располагаться дальше от котла, чем включение теплого пола.

Контур теплого пола со смесительным узлом обязательно снабжается собственным циркуляционным насосом. КЗ с регулировкой ограничителя потока подключаются без дополнительного насоса, но должны учитываться при расчете общего гидравлического контура. Так как, скорее всего, потребуется более мощный насос из-за увеличения общего расхода.

Петля Тихельмана своими руками

При монтаже системы отопления нельзя забывать о вопросах слива жидкости и возможности проветривания. Поэтому, в принципе, можно обойти дверной проем с трубопроводом, но нужно не забыть поставить воздушник в самой высокой точке и обеспечить сток снизу.

В общем, нередки случаи, когда делаются более длинные тупиковые цепи, чтобы не связываться с перепадами высот, которые вынуждает Петля Тихельмана.

Так же стоит усомниться в качестве пайки полипропилена, а можно взяться за металлопластик, как сделать качественное соединение металлопластик читайте ЗДЕСЬ

При монтаже нельзя забывать главное правила:

• защита твердотопливного котла от холодной обратки – как сделать
• установка гидроаккумулятора в систему отопления, который надо подобрать

А также многое другое.

Нельзя забывать, что петля Тихельмана – это вообще “щадящая” схема в плане неравенства гидравлических сопротивлений радиаторов, поэтому все радиаторы снабжаются настроечными отводами на обратке. Подробнее о подключении радиаторов можно узнать как

Петля Тихельмана на два этажа и более

Чаще всего такая система отопления устанавливается в больших одноэтажных домах. Именно в таких домах она работает наиболее эффективно. Однако иногда такую ​​систему собирают в двух- или трехэтажных домах. При выполнении электропроводки в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в этом случае обвязывается не каждый этаж в отдельности, а все здание в целом. То есть сохраняется равная сумма длин обратки и подающего трубопровода для каждого радиатора дома.

Таким образом, петля Тихельмана для двух этажей собирается по специальной схеме. Также специалисты считают, что использовать только один циркуляционный насос в данном случае нецелесообразно. Если есть возможность, стоит установить по одному такому устройству на каждом этаже в здании. В противном случае при поломке единственного насоса отопление отключат сразу во всем доме.

Преимущества системы

Данная компоновка имеет следующие преимущества:

• отсутствие сложной балансировки;
• равномерное отопление всех помещений в доме;
• работают с максимальной эффективностью.

В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются сильнее, чем установленные в удаленных помещениях. Чтобы исправить ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через батареи, расположенные ближе к котлу. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. Кроме того, при такой схеме приходится устанавливать более мощный насос.

Сопутствующая схема системы отопления, петля Тихельмана, полностью лишена таких недостатков. Все аккумуляторы в нем работают в абсолютно равных условиях. То есть балансировать не надо.

Области применения петли Тихельмана

Повышенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру здания. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца осуществляется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется прокладывать еще одну магистраль для возврата теплоносителя в отопительный прибор.

Если контур удлинить, отодвинуть от нагревателя, увеличить сечение трубы или подобрать мощный циркуляционный насос, иначе система не сможет работать на полную мощность.

Для уменьшения расхода теплоносителя на участке подключения первых батарей следует уменьшить диаметр трубопровода, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра осуществляется только по предварительным расчетам, иначе радиаторы, расположенные на значительном расстоянии от отопительного прибора, не будут получать теплоноситель в достаточном объеме.

Получается, что использовать двухтрубную разводку с проходящим потоком воды можно только при общей длине линии 70 метров, на которой установлено от 10 радиаторов. В противном случае соответствующая проводка не оправдает вложенных средств.

Что такое петля Тихельмана

Петля Тихельмана (также называемая «проходной схемой») представляет собой схему трубопроводов системы отопления. Такая схема сочетает в себе преимущества одновременно двух распространенных схем: ленинградской и двухтрубной, имея при этом дополнительные преимущества.

По сравнению с двухтрубной схемой при использовании петли Тихельмана нет необходимости устанавливать дорогостоящие системы управления. Нагреватели работают как один большой радиатор. Расход теплоносителя одинаков во всем контуре отопления. Нет трубных сужений и тупиковых радиаторов, в которых воздуховод хуже всего. Недостатком по сравнению с двухтрубной схемой отопления является то, что всю ветку необходимо делать трубой большого диаметра, что может сильно сказаться на стоимости всей системы в целом.

Если сравнивать с ленинградской (однотрубной) схемой, то преимущество в том, что теплоноситель не проходит по трубе мимо радиатора. Ленинградская схема очень требовательна к проектированию и монтажу схемы. При низкой квалификации выполнения ни первого, ни второго заставить воду пройти через нагреватель будет невозможно, она будет проходить по трубе мимо. Радиатор останется слегка теплым. Кроме того, в ленинградской схеме первые радиаторы по расходу воды будут горячее последующих. Так как вода доходит до них уже охлажденной. Недостаток петли Тихельмана по сравнению с «ленинградской» петлей в том, что расход трубы увеличивается почти вдвое.

Из общих достоинств хотелось бы отметить, что такую ​​схему трудно разбалансировать. Условия движения теплоносителя практически идеальны, что к тому же положительно отражается на работе теплогенератора (будь то котел, гелиосистемы или что-то другое).

Основным недостатком схемы попутного отопления являются определенные требования к помещению. На практике не всегда удается организовать круговое движение теплоносителя. Дверные проемы, архитектурные особенности и т.п. могут мешать. Кроме того, его можно использовать только при горизонтальной разводке; с вертикальной петлей Тихельмана не применяется.

Петля Тихельмана своими руками

Обрезка для петли Тихельмана в системе отопления

При самостоятельном монтаже такой конструкции необходимо обратить внимание на следующие моменты: тип и размер используемых труб, подбор мощностей задействованных компонентов и их обвязка. Также следует учитывать, что конфигурация с перепадами высот (с прокладкой труб над дверным проемом) требует отвода и отвода воздуха. Иногда вместо обустройства такой установки делают выбор в пользу тупиковой схемы, имеющей большую длину пути.

Поток содержит компоненты, отвечающие за безопасность системы. Они включают в себя манометр, выпускной клапан и устройство автоматического выпуска воздуха. Открытая конфигурация предполагает вертикальное наведение гусеницы перед началом уклонения, с размещением расширителя в самой высокой точке. Затем магистраль маршрутизируется к остальным компонентам сети.

На обратном пути устанавливается насос, мощности которого должно хватить, чтобы нейтрализовать сопротивление гидравлики. Система трубопроводов для котла включает в себя запорную арматуру, которая монтируется рядом с ним на обеих трубах и в районе расширительного бака. Также они крепятся к бокам насоса и к подающему патрубку, расположенному рядом с ним.

Традиционно используемые схемы отопления

1. Однотрубные. Циркуляция теплоносителя осуществляется по одной трубе без применения насосов. На линии радиаторные батареи соединены последовательно, из самой последней по трубе охлаждаемая среда возвращается в котел («обратка»). Система проста в реализации и экономична из-за необходимости меньшего количества труб. Но параллельное движение потоков приводит к постепенному охлаждению воды, в результате к радиаторам, расположенным в конце последовательной цепочки, носитель поступает значительно охлажденным. Этот эффект усиливается с увеличением количества секций радиатора. Поэтому в помещениях, расположенных рядом с котлом, будет чрезмерно жарко, а в отдаленных – холодно. Для повышения теплоотдачи в батареях увеличено количество секций, установлены разные диаметры труб, установлены дополнительные регулирующие клапаны, а каждый радиатор снабжен байпасами.
2. Двухтрубный. Каждая радиаторная батарея подключена параллельно к патрубкам прямой подачи горячего теплоносителя и «обратки». То есть каждый прибор снабжен индивидуальным выходом на «обратку». При одновременном сбросе охлажденной воды в общий контур теплоноситель возвращается в котел для нагрева. Но при этом нагрев отопительных приборов также постепенно уменьшается по мере их удаления от источников теплоснабжения. Радиатор, расположенный первым в сети, получает самую горячую воду и первым отдает носитель в «обратку», а радиатор, расположенный в конце, получает теплоноситель последним с пониженной температурой нагрева и также последним для подачи воды в обратный контур. На практике в первом аппарате циркуляция горячей воды наилучшая, а в последнем – наихудшая. Стоит отметить повышенную цену таких систем по сравнению с однотрубными.

Обе схемы оправданы для небольших участков, но малоэффективны при длинных сетях.

Усовершенствованная двухтрубная схема отопления Тихельмана. При выборе конкретной системы определяющим фактором является наличие финансовых возможностей и возможность обеспечить систему отопления оборудованием, обладающим оптимальными требуемыми характеристиками.

Функция обогрева по Тихельману

Идея изменения принципа работы «обратки» обоснована в 1901 немецкого инженера Альберта Тихельмана, в честь которого она и получила свое название — «петля Тихельмана». Второе название – «система возврата реверсивного типа». Поскольку движение теплоносителя в обоих контурах, подаче и обратке, осуществляется в одном, попутном направлении, часто используется третье название – «схема с попутным движением теплоносителей».

Суть идеи заключается в наличии одинаковых по длине участков прямых и обратных труб, соединяющих все радиаторные батареи с котлом и насосом, что создает одинаковые гидравлические условия во всех отопительных приборах. Циркуляционные петли одинаковой длины создают условия для прохождения горячего теплоносителя по одному и тому же пути к первому и последнему радиаторам с одинаковой получаемой ими тепловой энергией.

Схема контура Тихельмана:

Двухтрубная попутная система отопления – Расчет – Контур Тихельмана

Если отопление контуром Тихельмана используется для двухэтажного дома с включением в систему насоса повышенной производительности, уход необходимо принять меры для устранения шума при работе насоса. Схема Тихельмана довольно проста.

В классической двухтрубной схеме обратка отопления начинается от последнего радиатора и заканчивается котлом, а подающая начинается от котла и заканчивается последним радиатором. Получается, что первый радиатор от котла – первый на подаче и последний на обратке, соответственно последний радиатор – последний на подаче, но первый на обратке.

Это разновидность прямоточной системы, в которой теплоноситель движется в одном направлении в подающей и обратной теплотрассах. В первую очередь отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит достаточно дорого. В этом случае расход теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и имеет высокий КПД.

К недостаткам схемы Тихельмана можно отнести необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные затраты. К тому же архитектурные особенности частного дома не всегда позволяют установить открытую систему отопления с тремя трубами.

Например, дверные проемы и ряд других архитектурных форм могут мешать установке данного вида отопительной системы. Поэтому не всегда удается организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома.

Также отметим, что в большинстве случаев при монтаже систем обратного отопления реверсивного типа по схеме Тихельмана используется горизонтальная разводка. По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от своих двухтрубных собратьев.

Системы отопления, в которых транспорт теплоносителя осуществляется по двухтрубной попутной схеме, называют петлей Тихельмана. Основные особенности схем заключаются в отсутствии работы балансировки, стабильности работы. Рассмотрим технические показатели, устройство теплотрассы, возможность использования и формовки своими руками. Прежде чем выбирать подключение такого типа для частных особняков, следует разобраться в преимуществах и недостатках схемы отопления и рассчитать затраты.

Вы вводите в заблуждение тех, кто пытается найти правильные ответы для систем отопления на вашем сайте. Представленная схема петли Тихельмана по определению таковой не является. Основное преимущество петли Тихельмана состоит в том, что длины прямого и обратного участков для всех радиаторов контура должны быть одинаковыми относительно котла и насоса, что гарантирует равные гидравлические условия для всех радиаторов. Это НЕ в вашей схеме.

Возвращать обратку большого диаметра назад, то есть фактически прокладывать три трубы невыгодно. В небольших домах вообще проще, выгоднее прокладывать трубопроводы вдоль стен по тупиковой схеме. Современные проекты предусматривают специальные решения…. В современном дизайне частных домов нередко можно встретить дополнительные двери на террасу, в сад, в неотапливаемые помещения, а также высокие окна в пол.

Подвешивание труб на стенах считается недопустимым элементом интерьера, не соответствующим современным представлениям.

Система отопления петли Тихельмана: монтаж и расчет

Одним из самых популярных видов систем отопления в наше время является так называемая петля Тихельмана. Эта схема достаточно проста, но при проведении электромонтажа в этом случае, конечно же, нужно придерживаться определенной технологии. Перед установкой такой системы следует составить подробный проект, сделав все необходимые расчеты.

Что это за система и как она монтируется

На самом деле нагревательный контур петли Тихельмана очень прост. При этом подводящая труба протягивается обычным образом – то есть от котла до последнего радиатора. Реверс монтируется к тепловому агрегату не от последней батареи (как в обычных тупиковых системах), а от первой. При такой разводке сумма длин всех труб, подсоединенных к каждому радиатору, одинакова. То есть до последней батареи идет длинная подача, от нее отнимается короткая отдача. От первого радиатора – соответственно, наоборот.

Преимущества системы

Данная схема компоновки имеет следующие преимущества:

• отсутствие сложной балансировки;

• равномерный прогрев всех помещений в доме;

• работа с максимальной отдачей.

В тупиковых двухтрубных системах, расположенных рядом с котлом, радиаторы всегда нагреваются сильнее, чем смонтированные в удаленных помещениях. Чтобы исправить эту ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через батареи ближе к котлу. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. Кроме того, при такой схеме приходится устанавливать более мощный насос.

Сопутствующая схема системы отопления петли Тихельмана таких недостатков полностью лишена. Все аккумуляторы в нем работают абсолютно в равных условиях. То есть балансировать его не нужно.

Недостатки системы

Конечно, у такой схемы разводки не только плюсы, но и некоторые минусы. В тупиковых системах диаметр магистрали обычно сужают по ходу течения теплоносителя. Делается это в основном из соображений экономии. В попутных системах такая схема не действует. В этом случае по понятным причинам по периметру помещения прокладывают трубы одинакового диаметра. То есть на стоимости магистралей и арматуры при использовании такой схемы разводки можно не экономить.

В каких случаях целесообразно монтировать

Поскольку сборка проходной системы отопления обходится дороже, чем обычной тупиковой, ее целесообразно использовать только в больших домах со значительным количеством радиаторов. То есть там, где балансировка оказывает существенное влияние на работу циркуляционного насоса.

Также о необходимости сборки такой системы возникает вопрос в тех случаях, когда трубы из-за планировки нельзя провести по периметру помещения. В этом случае приходится делать дорогую трехтрубную систему, пуская обратку с длинной петлей. А это финансово затратно.

Расчет системы: диаметр трубы

Безусловно, составление детального проекта, который, в первую очередь, требует монтажа отопительного контура Тихельмана. Расчет системы в этом случае проводится обычным образом. Для того чтобы определить требуемый диаметр труб, необходимо сначала рассчитать желаемую теплоемкость системы. Это можно сделать по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, К — коэффициент теплопотерь. Последний параметр зависит от степени изоляции рабочего места.

9 0363

Коэффициент тепловых потерь в зависимости от степени утепления здания

Степень теплоизоляции	Коэффициент 90 356
Отсутствие теплоизоляции (или минимальное)	3-4
Облицовка кирпичом	2-2,9
Средний уровень теплоизоляции	1-1,9
Качественное утепление, использование пластиковых окон и современных входных дверей	0,6-0,9

Далее необходимо определить скорость движения теплоносителя в электросети . Диапазон оптимальных значений в этом случае составляет от 0,36 до 0,7 м/с. Все полученные данные в итоге должны быть подставлены в специальную таблицу размеров труб. Чаще всего для обратки и подачи в таких системах приобретают металлопластик диаметром 26 мм. Радиаторы соединены отрезками 16 мм.

Объем воды в системе

Конечно, для того, чтобы система отопления петля Тихельмана работала эффективно, перед ее монтажом необходимо рассчитать и требуемый расход теплоносителя. Для определения этого параметра следует предварительно рассчитать теплопотери здания. Это можно сделать по формуле G = S * 1 / Po * (Tb – Tn)k. Здесь Po — сопротивление теплопередаче, TB и TH — температура воздуха на улице и в доме, k — понижающий коэффициент. Первый и последний показатель определяют по таблицам в зависимости от особенностей строения здания. Собственно сам расход теплоносителя рассчитывается по формуле Q=G/(c*(T1-T2)), где:

• с – удельная теплоемкость воды (4200),
• Т1 – ее температура в обороте,
• Т2 – в подающем трубопроводе.

Последние два параметра определяются с учетом нелинейного коэффициента лучистой теплопередачи радиаторов. В конечном итоге разница между их значениями должна составлять примерно 15-20°С.

Специальные программы

Конечно, можно произвести расчет системы отопления контура Тихельмана и вручную. Но лучше воспользоваться специальной программой. Все, что вам нужно сделать в этом случае, это ввести запрашиваемые данные в форму. В большинстве случаев такое ПО, к сожалению, продается за деньги. Однако некоторые разработчики предоставляют его в демо-версии или предлагают бесплатные версии с ограниченным функционалом, которого может быть достаточно для расчета системы отопления типового загородного дома.

Петля Тихельмана на два этажа и более

Чаще всего такая система отопления устанавливается в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда эту систему собирают и в двух-трехэтажных домах. При проведении электропроводки в таких домах необходимо придерживаться определенной технологии. По схеме Тихельмана в этом случае обвязывается не только каждый этаж в отдельности, но и все здание в целом. То есть остается равное количество длин обратки и подающей трубы для каждого радиатора дома.

Петля Тихельмана в два этажа собирается особым образом. Также специалисты считают, что использовать только один циркуляционный насос в данном случае нецелесообразно. Если есть такая возможность, в здании необходимо установить по одному такому устройству на каждом этаже. В противном случае при выходе из строя одного насоса отопление отключат сразу во всем доме.

Особенности монтажа: при необходимости балансировки

Как уже было сказано, регулировка количества, проходящего через радиаторы теплоносителя, попутной системы отопления не требует петли Тихельмана. Но только когда в здании установлены радиаторы одинаковой мощности. Однако в больших домах такая схема построения системы отопления применяется редко. Например, в котельной и других подсобных помещениях обычно устанавливают слабые радиаторы, а в жилых комнатах модели помощнее. Конечно, всем этим батареям нужны разные каналы. Если расход теплоносителя рассчитывать от слабых радиаторов, то для мощных его будет недостаточно. При обратных схемах в небольших батареях будут гидравлические шумы. Чтобы этого не произошло, устанавливаются балансировочные краны.

Этапы монтажа

Система отопления собирается по данной схеме обычным способом. То есть:

• Котел установлен . Высота помещения, где он будет установлен, должна быть не менее 2,5 м. При этом минимально допустимый объем помещения составляет 8 м ³ . Котел обычно выбирают исходя из того, что на 10 м ² Помещение требует 1 кВт мощности.

• Радиаторы навешиваются. Самым популярным вариантом этого оборудования являются биметаллические батареи. Перед тем, как повесить радиаторы, необходимо сделать разметку. Монтируют это отопительное оборудование обычно на специальных кронштейнах.

• Линии сами растягиваются. Чаще всего для сборки систем отопления, в том числе и сопутствующих, используют металлопластиковые трубы. К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

• Установлен циркуляционный насос. Это устройство обычно монтируется в непосредственной близости от котла, на обратке. Его нужно перерезать в обход тремя отводами. Перед циркуляционным насосом необходимо установить фильтр. Это дополнение значительно продлит срок его службы.

• Расширительный бачок и группа безопасности в сборе. Первый соединяется с обраткой при помощи одной трубы. Разумеется, для системы Тихельмана необходимо выбирать мембранный расширительный бак. Группа безопасности обычно идет вместе с котлом.

Монтаж петли Тихельмана: полезные советы

Усложнить сборку такой системы, особенности планировки помещений. Например, на шоссе в любом случае придется тянуть вокруг двери. В подсобных помещениях трубы можно прокладывать над проемом. Ведь в этом случае дизайну комнаты обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверь. Для этого может понадобиться выполнить такую ​​процедуру, как перфорация стяжки. Если по какой-либо причине не удается провести протяжку под дверью, обратка возвращается в то же место, откуда пришла подача. При этом в системе есть участки, на которых не по две, а по три трубы. Эта схема иногда используется в частных домах. Но стоимость монтажа системы отопления дороговата. Поэтому, как было сказано выше, в этом случае стоит рассмотреть возможность использования коллекторной или тупиковой схемы.

Мнение владельцев загородных домов о системе

Как и у большинства владельцев загородной недвижимости, эта схема действительно очень эффективна – петля Тихельмана. Такая система заслужила именно такие отличные отзывы. В доме при правильном его проектировании и сборке устанавливается очень комфортный микроклимат. При этом само оборудование системы редко выходит из строя и служит долго.

Хорошо отзываются о петле Тихельмана не только владельцы многоквартирных домов, но и владельцы дач.
