Электродные обогревательные конструкции входят в состав автономных систем отопления. Подобные устройства характеризуются наличием специфического типа нагревателя, состоящего из нескольких электродов. Электродный котёл для отопления частного дома используется совместно с инновационными типами автоматического управления. Это позволяет увеличить эффективность отопительной системы и сделать её более экономичной.

Принцип действия

Для того, чтобы используемый тепловой носитель нагревался, необходимо расщепить молекулы воды. Результатом данного процесса является образование постоянно передвигающихся положительных и отрицательных ионов.

При этом происходит выделение большого количества энергии. Обогревательное устройство нагревает жидкость, не используя нагревательные элементы.

В процессе повышения температуры теплового носителя, его электрическое сопротивление снижается. Может возникнуть электродуговой пробой. Для предотвращения подобной ситуации в жидкость добавляют поваренную соль. Необходимые пропорции можно найти в техническом паспорте на обогревательное устройство. Мощность электродного агрегата увеличивается при нагревании теплового носителя. Результатом понижения величины электрического сопротивления становится возрастание силы тока.

Конструктивные особенности

Используемый тепловой носитель нагревается в процессе движения разнонаправленно заряженных ионов между электродными контактами. Конструкция подобного нагревателя достаточно простая. В её состав входят: металлический стержень и полая стальная труба.

С двух сторон устройство герметично закрывается. К её бокам привариваются специальные патрубки.

С помощью них обогреватель соединяется с отопительной системой.

На внутренний стержень крепится фазовый провод, а к поверхности корпуса – нулевой. Для питания мощных тепловых генераторов применяется трёхфазная сеть.

Котел Галан электродного (ионного) типа

Под воздействием переменного тока ионы, содержащиеся в составе теплового носителя, постоянно изменяют направление своего перемещения. Электролиз не осуществляется в полной мере. В процессе нагревания не происходит перенос вещества между двумя электродами.

Обогревательный прибор обладает следующими характерными особенностями:

• небольшим габаритным размером;
• простой конструкцией;
• лёгкостью установки;
• высоким уровнем КПД;
• продолжительным сроком эксплуатации;
• надёжностью работы – отсутствуют соприкасающиеся детали;
• невысокой стоимостью.

Достоинства

Электродные котлы отопления дают возможность регулировать микроклимат в помещении и экономить электрическую энергию. Если сравнивать их эффективность с эффективностью работы индукционных аппаратов и обогревателей, в состав которых входят ТЭНы, следует отметить преимущества электродной конструкции:

• нагревание воды, поступающей в котёл, осуществляется очень быстро;
• уровень КПД приближается к 100 %;
• длительный срок эксплуатации. Конструктивные особенности прибора являются причиной быстро меняющейся полярности. Ионы постоянно изменяют направление своего движения. Поэтому, несмотря на наличие постоянного контакта поверхности электродов с жидкостью, на них не происходит образование накипи;
• котел электрический электродный имеет небольшие габариты;
• его легко установить в любом помещении;
• присутствует автоматическое управление работой отопительного прибора;
• обогреватель обладает высоким уровнем пожарной безопасности. Если произойдёт разгерметизация системы, исключается риск поражения электрическим током. Устройство просто перестанет работать;
• отсутствуют посторонние шумы при работе отопительной системы;
• электродные электрокотлы для отопления частного дома не оказывают вредного воздействия на экологическую обстановку;
• при их работе не используются дымоходы;
• аппараты не боятся перепадов напряжения

Недостатки

Несмотря на высокие качественные показатели работы электродных отопительных систем, следует учитывать определённые недостатки:

• для качественного функционирования обогревателя требуется заранее подготовленная вода, которая обладает заданным удельным сопротивлением;
• в качестве теплового носителя нельзя применять дистиллированную воду, антифриз или масло;
• электрокотел электродный для отопления может эффективно работать лишь при непрерывной циркуляции жидкости. Если скорость движения понижается, возрастает вероятность закипания системы. При её повышении могут возникнуть трудности с запуском теплового агрегата;
• с течением времени вещество, из которого состоят электроды, растворяется в воде. Периодически их приходится заменять;
• отопительная система обязательно должна обладать заземляющим контуром;
• при увеличении температуры теплового носителя больше 75 градусов, резко возрастает потребление электрической энергии;
• в одноконтурных устройствах жидкость не может применяться для бытовых нужд.

Проведение монтажных работ

Работа котла Галан в системе отопления

При установке электродных отопительных систем обязательно используются воздухоотводчики. Они работают в автоматическом режиме. В их состав входит предохранительный клапан и манометр. Конструкция запорной арматуры должна располагаться рядом с расширительным бачком.

Обогревательное устройство устанавливают в вертикальной плоскости. В монтажный комплект, как правило, входит специальное крепление. Электродная конструкция должна присоединяться к металлическим трубам. Остальные участки отопительной системы могут состоять из другого материала.

Процесс монтажа и установки датчиков климатического контроля и устройства для регулировки температуры лучше доверить специалистам. Перед проведением монтажных работ систему промывают с помощью воды. В жидкость добавляют специальные очищающие средства.

Выбирая радиатор, учитывают общий объём циркулирующего теплового носителя. 8 литрам жидкости должен соответствовать 1 кВт мощности обогревательного устройства. При увеличении этого показателя возрастёт потребление электрической энергии.

Полезные рекомендации

Эффективность работы котлов с электродной конструкцией возрастает при уменьшении объёма используемой в системе жидкости. Разводку отопительного устройства лучше проводить с помощью биметаллических или алюминиевых радиаторов и труб из полиэтиленового материала.

Предварительно все отопительные контуры изолируются. Для подключения обогревателя применяется отдельный кабель. Он, в свою очередь соединяется с распределительным щитком и отдельным защитным автоматом.
В обязательном порядке монтируется заземляющий контур. Для увеличения мощности отопительной системы в некоторых случаях используют сразу несколько обогревающих устройств. При их монтаже применяется последовательное или параллельное соединение.

Отопительные устройства электродного типа могут использоваться только в закрытых системах со встроенным циркуляционным насосом. Они представляют собой надёжное оборудование, обладающее рядом неоспоримых достоинств. Системы успешно применяются для отопления индивидуальных строений.

Похожее

Вы пропустили

Adblock
detector

Электрокотлы для отопления частного дома отзывы расход, котлы скорпион обман

Котлы отопления отзывы

• admin
• Стройка и ремонт
• 0

Котел от ООО Градиент Скорпион

Компания Градиент разработала и выпустила серию электрических электродных котлов, которая получила торговую марку – Скорпион.

Оригинальный электрический котел Скорпион отличается от своих аналогов чрезвычайно малыми размерами. Важно, что небольшие размеры не отразились на мощности котлов от компании Градиент. В интернет-магазинах можно купить электрокотел Скорпион мощностью от 3 до 24 кВт. Котлы мощностью до 6 кВт подключаются к сети 220 вольт 50 Гц, а котлы большей мощности рассчитаны на подключение трехфазной сети с глухозаземленной нейтралью. КПД электродных котлов составляет около 98 -99%. Можно купить электрокотел Скорпион по цене производителя, сделав заказ на официальном сайте ООО Градиент.

Электродные котлы Скорпион снабжены автоматикой, которая отключает котел от сети при достижении установленной температуры. Удивительно, но цена на электрокотел Скорпион, состоящий из трубы с патрубками и электродом, сравнима с ценой аналогичного по мощности газового котла, причем цена растет с ростом мощности электродного агрегата, весьма ощутимо. Почему? Непонятно.

Если в ТЭНовых котлах для увеличения мощности нужны дополнительные или более мощные нагреватели, в индукционном котле увеличиваются затраты на более мощную обмотку из дорогостоящей меди, то что изменяется с увеличением мощности в электродном котле? В нем только увеличиваются размеры корпуса и центрального электрода, и непропорционально возрастает цена. Подобные вопросы возникают у многих людей, которые ищут подходящий вариант отопления и многочисленные отзывы на электрокотел Скорпион в сети это подтверждают. Следовательно, цена электродных котлов значительно завышена, ведь не может прибор, состоящий из трубы с двумя патрубками и электродом иметь стоимость сравнимую с газовым котлом.

Мифы и отзывы об электродном котле Скорпион

С появлением на рынке отопительного оборудования новинки – миниатюрного электродного котла Скорпион, интернет заполонила агрессивная и неправдивая реклама. Многие отзывы на электрический котел Скорпион заказаны производителем. Даже на официальном сайте компании ООО Градиент на полном серьезе утверждается, что электродные котлы их производства отапливает в два раза большую площадь, чем их аналоги. Это конечно обман наивных покупателей, которые покупают электродные электрические котлы для отопления дома, польстившись на мнимую экономию.

Существует незыблемый физический закон сохранения энергии, нарушить который никому не удалось. Электрический котел любого типа имеет КПД 98 – 99% . Без сомнения это самый эффективный преобразователь электроэнергии в тепло, но если кто-то утверждает, что его изделие при одинаковой потребляемой мощности обогреет вдвое большую площадь, то это просто маркетинговый ход, рассчитанный на несведущих и доверчивых покупателей.

А сколько появилось видеороликов, которые восхваляют котел Скорпион. Утверждают даже, что экономичность электродного котла в 3 – 5 раз выше, чем у электрокотлов других типов. На видеороликах «умельцы» обычно показывают какие-то графики, проводят измерения и вычисления и приходят к весьма парадоксальным выводам.

Недостатки электродных котлов

Электродные котлы запрещены для использования в цивилизованных странах. Их не изготовляют и не продают. Невозможно найти электродный котел от компании Феролли, т. к. серьезная компания не будет выпускать потенциально опасное изделие.

Безопасен ли электродный котел

В ионных (электродных) отопительных агрегатах электрод, находящийся под фазным напряжением имеет прямой контакт с теплоносителем. Если режим работы котла нормальный, то опасный потенциал на корпусе отсутствует благодаря наличию контура заземления и нулевого провода, которые должны надежно присоединяться к корпусу. Кроме того предусматривается дополнительная электронная защита. Если электродный электрокотел Скорпион применяется в производстве, то там регулярно проверяется качество контуров заземления электроустановок и срабатывание защит.

Применять нагреватель этого типа для отопления домов следует с большой осторожностью, т.к. никто не даст гарантии, что защита, которая регулярно не проверяется, сработает в нужный момент.

Электродные электрокотлы для отопления дома выпускаются только в России, Украине и странах СНГ. Причем многие производители умалчивают о том, что алюминиевые радиаторы могут превратиться в труху в течение сезона и возникают сложности при организации контура ГВС. А как воздействует соляной раствор на циркуляционные насосы с мокрым ротором? Никто не знает, статистики нет.

Встречались и такие отзывы на электрокотел Скорпион — цена значительно завышена, сделал котел своими руками, и он обошелся почти в 10 раз дешевле. Реальных положительных отзывов практически нет. Встречаются чаще нейтральные или очень злые отзывы.

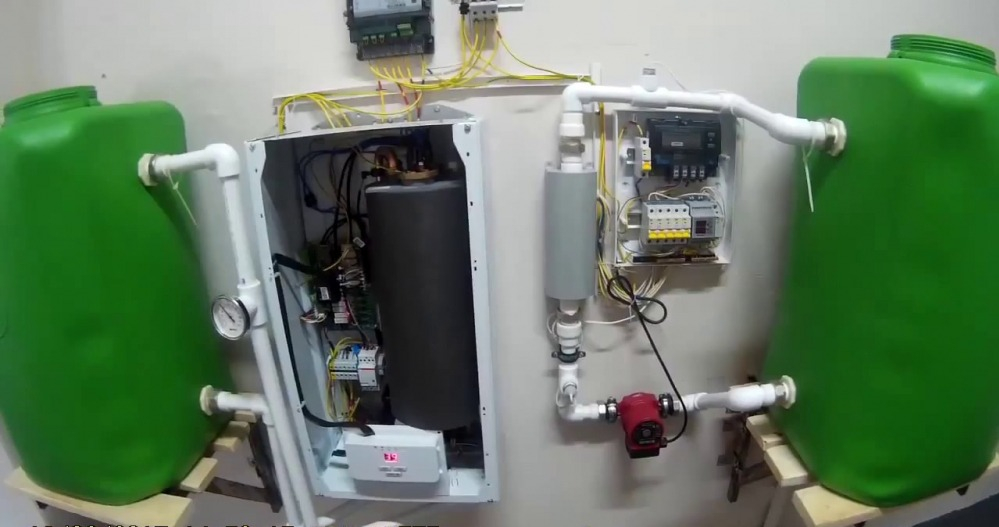

Какие электрические котлы лучше для отопления дома

Серьезные производители электрических котлов выпускают только проверенные временем, безопасные и надежные ТЭНовые и индукционные котлы. Современные электрические котлы для отопления дома имеют только один существенный недостаток – высокий тариф на электроэнергии. По всем остальным качествам они превосходят газовые, твердотопливные и дизельные котлы. Если к дому подведено трехфазное напряжение 380 в, то лучше установить электрический котёл для отопления дома 380в, что позволит уменьшить ток каждой фазы и применить котел значительной мощности.

Если площадь помещения небольшая до 60 м2, то ТЭНовый электрический котел отопления 6 квт полностью обеспечит такой дом теплом. При покупке нужно учитывать наличие контура ГВС, а для одноконтурного котла тоже можно организовать систему горячего водоснабжения с помощью внешнего накопительного бойлера.

Для квартир и загородных домов большой площади придется купить электрический отопительный котел большой мощности, индукционный или ТЭНовый. Его мощность рассчитывается просто – 1 кВт на 10 м2 помещения. Если же к котлу будут подключены «теплые полы», то нужно учесть величину потребляемой ими мощности и выбрать соответствующий отопитель. Котлы с мощностью более 12 кВт подключаются к трехфазной сети, а цена на электро котёл отопления 380 в зависит от мощности агрегата и комплектации.

Надежность, простота монтажа и отсутствие специальных требований к помещению, дымоходу и т. п. способствует популярности электрических отопительных котлов. В продаже имеются электрокотлы различной мощности способные обеспечить отопление двухэтажного частного дома с теплыми полами и контуром ГВС. Мощные электрические отопительные котлы на 380 в могут работать автономно, но их чаще всего используют совместно с газовыми приборами. Днем работает газовый котел, а ночью обогревает дом электрический нагреватель по так называемому «ночному тарифу».

Популярность электроотопления подтверждают многочисленные положительные отзывы на электрокотлы для отопления дома, как на ТЭНовые, так и индукционные. Сожалеют лишь об одном – высокий тариф на электроэнергию.

Источник: http://SpetsOtoplenie.ru/kotly-otopleniya/obzor-populyar-marok-kotl/stoimost-i-otzyvy-na-elektrokotel-skorpion.html

Котел электрический для отопления частного дома электродный 220В и нагреватель настенный

В частных домах, расположенных за городскими пределами, формирование системы отопления – одна из важных задач для хозяина. Если дом используется только в сезон, можно обойтись нагревателями, а вот для круглогодичного проживания система отопления строится на основе газового, электрического или твердотопливного котла. С газом проще и дешевле, но только при возможности магистрального подведения. В противном случае выходом станет котел электрический, особенности которого стоит рассмотреть подробно.

• Преимущества и недостатки электрических котлов
• Какие параметры важны при выборе электрического котла?
• Типы электрических котлов отопления
• Электрические котлы с ТЭНами
• Индукционные котлы
• Электродные и ионные котлы отопления
• Котлы типа ВИН
• Области применения разных видов электрокотлов

Преимущества и недостатки электрических котлов

Подведение газовой магистрали требует значительных расходов – требуются разрешительные документы на подключение, проект прокладки трубопровода и прочее. Если ставить электрокотел для отопления частного дома, никаких особых проектных требований нет.

И это не единственные плюсы оборудования, есть у агрегатов и другие преимущества:

1. Агрегат не нуждается в установке в отдельном помещении, не требует подключения к дымоходной трубе, так как при работе не выделяет вредных газов. При отсутствии высокого уровня влажности электро котлы можно ставить в кухне.
2. Агрегаты просты в подключении и монтаже. Можно обойтись без услуг специалистов, а значит, неплохо сэкономить.
3. Пожаробезопасность объясняется отсутствием источников открытого горения. Также не придется заботиться о накоплении и защите топлива – котлу нужно только подключение к точке питания.
4. Котлы до 3,5 кВт допустимо подключать к обычной розетке, до 7 кВт – к однофазной сети – при выборе такого оборудования не придется монтировать отдельную линию.

Дополнительным плюсом является простота управления и настройки.

Реклама

Но есть и некоторые минусы:

• стоимость электроэнергии – это значительный недостаток, который можно уменьшить установкой двухфазного счетчика и теплоаккумулятором;
• электронагреватель для отопления дома нельзя встраивать в схему открытого типа с естественной циркуляцией воды;
• лучше всего ставить алюминиевые или биметаллические радиаторы – они быстрее прогреваются, а значит, экономится электроэнергия;
• некоторые виды котлов требовательны к качеству и составу теплоносителя.

Все агрегаты не переносят перепады напряжения в сети и являются энергозависимыми. Для устранения недостатка придется ставить стабилизатор, генератор.

Какие параметры важны при выборе электрического котла?

Выбирая котел отопительный электрический, хозяину следует обратить внимание на мощность агрегата. От параметра зависит площадь, которую сможет обогреть оборудование и требования к электрической проводке.

На заметку! Чтобы рассчитать требуемую мощность, нужно брать в расчет формулу – на 10 м2 1 кВт. К итоговому показателю добавить 15% запаса. Это простой вариант без учета теплопотерь дома, схемы системы и расположения радиаторов.

На что еще смотреть при выборе котла:

1. Вес, размеры, вид. Бывают напольные и настенные виды оборудования. Вес и размер имеют значение для любого типа – чем габаритнее прибор, тем прочнее должен быть постамент для напольных, и стеновая панель для настенных агрегатов.
2. Оснащение. В продаже встречаются модели с блоком автоматики, циркуляционным насосом, баком расширительным, автоматическим воздухоотводчиком и предохранительным клапаном. Стоят модели в полном комплекте немного дороже, но зато не придется докупать необходимые элементы системы. Помимо повышенной стоимости, минус в том, что оборудование требует больше места – все узлы и комплектующие необходимо размещать в соответствии с правилами.
3. Плавная или ступенчатая регулировка мощности. В первом случае управление будет более точным – градации приборов меньше, во втором – переключение упрощенное, но более жесткое. В оборудовании обновленного типа можно сразу задавать температуру теплоносителя за счет входящих в комплект термостатов. Если их нет – нужно докупить.

На заметку! Электрокотлы должны быть оснащены автоматикой отключения при возникновении замыканий в цепи и иметь защиту от «сухого хода».

Типы электрических котлов отопления

Различаются котлы с ТЭНами, индукционные, электродные. Все виды имеют особенности и конструктивные различия, с которыми нужно ознакомиться подробнее.

Электрические котлы с ТЭНами

Котел ТЭНовый работает по принципу обычного кипятильника – теплоноситель нагревается от нагревательного элемента, помещенного внутрь конструкции. ТЭНы выглядят как спирали из металла или керамики со встроенной нихромовой нитью. Нагревательная спираль смонтирована на диэлектрическую колодку, к которой можно подключать другие нагреватели.

ТЭНовый электрокотел может иметь 1-2 нагревателя, оснащен системой плавного запуска, причем элементы нагрева включаются поочередно, поэтому перегрузок в сети не будет. К преимуществам оборудования относят простоту, надежность, высокий КПД, удобство обслуживания.

При выходе нагревателя из строя его несложно заменить, что придется делать часто, если теплоноситель отличается жесткостью – инертность ТЭНов является минусом оборудования. На спиралях оседает накипь, поэтому при снижении КПД не стоит думать о покупке нового оборудования, сначала следует проверить насколько чисты спирали нагревателей.

На заметку! К самым востребованным моделям относят бескорпусные ЭВАН, ВНИИЭТО, РУСНИТ М 207.

Индукционные котлы

Простые и прочные устройства, принцип работы которых выстроен на передаче тока из первичной катушки с обмоткой во вторичную. Таким образом ток первого элемента вырабатывает напряжение во второй и за счет индукции нагревает ферромагнитные тела, которые помещены в магнитное поле переменного типа. Первичная катушка дополнена изоляцией и не нагревается, а за счет отсутствия контакта с жидкостью теплоносителя, свойства обеспечивают срок службы оборудования, измеряемый десятками лет.

К плюсам устройства относят:

• экономию электроэнергии до 30%;
• отсутствие быстро изнашиваемых деталей;
• длительный срок службы;
• оперативность нагрева теплоносителя из-за увеличенной площади теплообмена;
• электро-, пожаробезопасность;
• возможность встраивать индукционные котлы в каскадные схемы нагрева;
• простоту и точность настройки.

Минусов немного и касаются они лишь габаритов приборов – это большие устройства, показанные к напольному монтажу или фиксации на прочных стенах. Небольшая вибрация в период работы тоже может стать минусом, но явление незначительное и зависит от мощности котла.

На заметку! Индукционные котлы SAV отличаются особым свойством не снижать показатели нагрева теплоносителя при уменьшении потребления электроэнергии. В оборудовании такого типа источником тепловой мощности может стать и второй контур.

Электродные и ионные котлы отопления

Котел отопления электродный работает с теплоносителем, в котором содержатся растворенные минеральные соли. Вода в этом случае является жидким электролитом, в котором электроды под напряжением вызывают движение ионизированных молекул в сторону проводников с противоположным зарядом. Смена полярности со скоростью 50 р/сек приводит в движение ионы – они меняют движение и выделяют тепловую энергию, за счет чего идет прогрев теплоносителя.

Электродные виды электрокотлов представляют собой высокую стойку в форме цилиндра, внутрь которой помещены электроды. Для однофазной сети применяется оборудование с одним электродом, функции второго электрода берет на себя корпус. Если сеть трехфазная, то подключается агрегат с тремя электродами, поставленными на одну колодку.

Катодный котел отопления обладает широким списком достоинств:

1. Небольшие габариты и вес. Такое оборудование можно размещать в любом удобном месте.
2. Можно обойтись без встроенного циркулярного насоса. Нагрев теплоносителя осуществляется очень быстро, при этом образуется уровень давления, заставляющий теплоноситель оперативно циркулировать по трубопроводам.
3. КПД до 100%.
4. Сниженная тепловая инертность.
5. Простота и точность настройки оборудования.
6. Малая чувствительность к перепадам подачи и скачкам в сети напряжения.

Высокий уровень безопасности оборудования и доступная стоимость – дополнительные плюсы.

Важно! Электродный котел не сгорит в процессе запуска при отсутствии теплоносителя.

Минусов немного, но они существенные:

• особые требования к чистоте и химическому составу теплоносителя;
• в схему встраиваются только алюминиевые или биметаллические радиаторы;
• обязательно делать заземление;
• максимальная температура нагрева теплоносителя не более +75 С.

В котлах придется часто менять электроды – эти детали быстро изнашиваются, однако замена осуществляется без помощи специалистов.

Совет! К востребованным моделям относят ЭОУ-1/7, однофазный прибор ГАЛОН ОЧАГ.

Котлы типа ВИН

Это вид индукционного оборудования с вихревым типом передачи. Особенности котла в преобразовании переменного тока в высокочастотный в специальном блоке, отчего напряженность, создаваемая магнитным полем, постоянно повышается. Нагревание вызывают вихревые токи Фуко, перемещаемые по поверхности корпуса.

В силу особой конструкции агрегат при подключении к сети всегда работает на полную мощность, поэтому дополнять установку нагревательными устройствами не придется. Намного выгоднее применять цилиндрический подогрев и установить автоматический блок включения/выключения с датчиками температуры теплоносителя. При правильно выставленном режиме ВИН-котлы будут прогревать воду до определенного уровня и затем отключать индукционный нагревательный элемент.

Важно! Обмотка теплогенератора предусматривает однофазное подключение к сети с напряжением в 220 В. При необходимости наращивания мощности 3 установки заключаются в каскад, применяется трехфазное подсоединение с напряжением в 380 В, с подбором кабеля увеличенного сечения.

Области применения разных видов электрокотлов

Зная, как выбрать электрический котел, можно без особых затрат обустроить систему тепла на даче или в доме постоянного проживания. ТЭНовые котлы чаше всего нужны для схем в одноэтажных строениях небольшого формата, так как приборы не отличаются экономностью расхода. Чтобы снизить затраты на электроэнергию, специалисты советуют совмещать водяные котлы отопления электрические с твердотопливными котлами. А если в схему встроить теплоаккумуляторы, установить двухфазные счетчики, то затраты на обслуживание тепломагистрали значительно уменьшатся.

В период выработки избыточной тепловой энергии излишки будут накапливаться в теплоаккумуляторе, а включать электрический котел в работу можно в ночное время, когда тариф на электроэнергию ниже. При совмещении схемы с твердотопливным котлом экономия будет еще больше, но при условии, что твердотопливное оборудование будет являться основным, а электрическое – вспомогательным.

Что надо знать про электрокотел Скорпион?

Для водяного отопления в качестве генератора тепла используют три вида электрических котлов. Из них наиболее популярны агрегаты, использующие ТЭНы для нагрева жидкости. Индукционный котел использует для повышения температуры воды вихревые токи Фуко, которые нагревают металлический корпус, а от него тепло передается теплоносителю. В электродных (ионных) котлах используется способность воды нагреваться при пропускании через нее электрического тока.

Содержание

• 1 Принцип действия электродного (ионного) котла
• 2 Котел от ООО Градиент Скорпион
• 3 Мифы и отзывы об электродном котле Скорпион
  • 3.1 Недостатки электродных котлов
  • 3.2 Безопасен ли электродный котел
• 4 Какие электрические котлы лучше для отопления дома

Принцип действия электродного (ионного) котла

Электродные электрические котлы для отопления имеют уникально простую конструкцию. Одним электродом служит корпус котла, а другой электрод, изолированный от корпуса, погружен в воду. Если залить в контур с электродным котлом дистиллированную воду, то он работать не будет. Дистиллированная вода прекрасный диэлектрик. Для создания электрической проводимости, необходимой для прохождения тока, нужно сделать раствор соли определенной концентрации (приблизительно 5 грамм NACL на 100 литров воды). В растворе образуются положительные и отрицательные ионы. Их движение под действием напряжения нагревает теплоноситель.

В качестве теплоносителя можно использовать обыкновенную водопроводную воду.

Необходимое удельное сопротивление жидкости и методы его достижения подробно описаны в инструкции входящей в комплект поставки электродного котла. В качестве бонуса при покупке ионного прибора многие магазины предлагаю бесплатно специальную незамерзающую жидкость.

Котел от ООО Градиент Скорпион

Компания Градиент разработала и выпустила серию электрических электродных котлов, которая получила торговую марку – Скорпион. Оригинальный электрический котел Скорпион отличается от своих аналогов чрезвычайно малыми размерами. Важно, что небольшие размеры не отразились на мощности котлов от компании Градиент. В интернет-магазинах можно купить электрокотел Скорпион мощностью от 3 до 24 кВт. Котлы мощностью до 6 кВт подключаются к сети 220 вольт 50 Гц, а котлы большей мощности рассчитаны на подключение трехфазной сети с глухозаземленной нейтралью. КПД электродных котлов составляет около 98 -99%. Можно купить электрокотел Скорпион по цене производителя, сделав заказ на официальном сайте ООО Градиент.

Электродные котлы Скорпион снабжены автоматикой, которая отключает котел от сети при достижении установленной температуры. Удивительно, но цена на электрокотел Скорпион, состоящий из трубы с патрубками и электродом, сравнима с ценой аналогичного по мощности газового котла, причем цена растет с ростом мощности электродного агрегата, весьма ощутимо. Почему? Непонятно.

Если в ТЭНовых котлах для увеличения мощности нужны дополнительные или более мощные нагреватели, в индукционном котле увеличиваются затраты на более мощную обмотку из дорогостоящей меди, то что изменяется с увеличением мощности в электродном котле? В нем только увеличиваются размеры корпуса и центрального электрода, и непропорционально возрастает цена. Подобные вопросы возникают у многих людей, которые ищут подходящий вариант отопления и многочисленные отзывы на электрокотел Скорпион в сети это подтверждают. Следовательно, цена электродных котлов значительно завышена, ведь не может прибор, состоящий из трубы с двумя патрубками и электродом иметь стоимость сравнимую с газовым котлом.

Мифы и отзывы об электродном котле Скорпион

С появлением на рынке отопительного оборудования новинки – миниатюрного электродного котла Скорпион, интернет заполонила агрессивная и неправдивая реклама. Многие отзывы на электрический котел Скорпион заказаны производителем. Даже на официальном сайте компании ООО Градиент на полном серьезе утверждается, что электродные котлы их производства отапливает в два раза большую площадь, чем их аналоги. Это конечно обман наивных покупателей, которые покупают электродные электрические котлы для отопления дома, польстившись на мнимую экономию.

Существует незыблемый физический закон сохранения энергии, нарушить который никому не удалось. Электрический котел любого типа имеет КПД 98 – 99% . Без сомнения это самый эффективный преобразователь электроэнергии в тепло, но если кто-то утверждает, что его изделие при одинаковой потребляемой мощности обогреет вдвое большую площадь, то это просто маркетинговый ход, рассчитанный на несведущих и доверчивых покупателей.

А сколько появилось видеороликов, которые восхваляют котел Скорпион. Утверждают даже, что экономичность электродного котла в 3 – 5 раз выше, чем у электрокотлов других типов. На видеороликах «умельцы» обычно показывают какие-то графики, проводят измерения и вычисления и приходят к весьма парадоксальным выводам.

Недостатки электродных котлов

Электродные котлы запрещены для использования в цивилизованных странах. Их не изготовляют и не продают. Невозможно найти электродный котел от компании Феролли, т. к. серьезная компания не будет выпускать потенциально опасное изделие.

Безопасен ли электродный котел

В ионных (электродных) отопительных агрегатах электрод, находящийся под фазным напряжением имеет прямой контакт с теплоносителем. Если режим работы котла нормальный, то опасный потенциал на корпусе отсутствует благодаря наличию контура заземления и нулевого провода, которые должны надежно присоединяться к корпусу. Кроме того предусматривается дополнительная электронная защита. Если электродный электрокотел Скорпион применяется в производстве, то там регулярно проверяется качество контуров заземления электроустановок и срабатывание защит.

Применять нагреватель этого типа для отопления домов следует с большой осторожностью, т.к. никто не даст гарантии, что защита, которая регулярно не проверяется, сработает в нужный момент.

Электродные электрокотлы для отопления дома выпускаются только в России, Украине и странах СНГ. Причем многие производители умалчивают о том, что алюминиевые радиаторы могут превратиться в труху в течение сезона и возникают сложности при организации контура ГВС. А как воздействует соляной раствор на циркуляционные насосы с мокрым ротором? Никто не знает, статистики нет.

Встречались и такие отзывы на электрокотел Скорпион — цена значительно завышена, сделал котел своими руками, и он обошелся почти в 10 раз дешевле. Реальных положительных отзывов практически нет. Встречаются чаще нейтральные или очень злые отзывы.

Какие электрические котлы лучше для отопления дома

Серьезные производители электрических котлов выпускают только проверенные временем, безопасные и надежные ТЭНовые и индукционные котлы. Современные электрические котлы для отопления дома имеют только один существенный недостаток – высокий тариф на электроэнергии. По всем остальным качествам они превосходят газовые, твердотопливные и дизельные котлы. Если к дому подведено трехфазное напряжение 380 в, то лучше установить электрический котёл для отопления дома 380в, что позволит уменьшить ток каждой фазы и применить котел значительной мощности.

Если площадь помещения небольшая до 60 м2, то ТЭНовый электрический котел отопления 6 квт полностью обеспечит такой дом теплом. При покупке нужно учитывать наличие контура ГВС, а для одноконтурного котла тоже можно организовать систему горячего водоснабжения с помощью внешнего накопительного бойлера.

Для квартир и загородных домов большой площади придется купить электрический отопительный котел большой мощности, индукционный или ТЭНовый. Его мощность рассчитывается просто – 1 кВт на 10 м2 помещения. Если же к котлу будут подключены «теплые полы», то нужно учесть величину потребляемой ими мощности и выбрать соответствующий отопитель. Котлы с мощностью более 12 кВт подключаются к трехфазной сети, а цена на электро котёл отопления 380 в зависит от мощности агрегата и комплектации.

Надежность, простота монтажа и отсутствие специальных требований к помещению, дымоходу и т. п. способствует популярности электрических отопительных котлов. В продаже имеются электрокотлы различной мощности способные обеспечить отопление двухэтажного частного дома с теплыми полами и контуром ГВС. Мощные электрические отопительные котлы на 380 в могут работать автономно, но их чаще всего используют совместно с газовыми приборами. Днем работает газовый котел, а ночью обогревает дом электрический нагреватель по так называемому «ночному тарифу».

Популярность электроотопления подтверждают многочисленные положительные отзывы на электрокотлы для отопления дома, как на ТЭНовые, так и индукционные. Сожалеют лишь об одном – высокий тариф на электроэнергию.

Электрические котлы для отопления частного дома на 380в: преимущества, монтаж

Котел, работающий на электричестве, является выгодной альтернативой приборам твердотопливного или газового типа. Он имеет повышенный КПД, не шумит в процессе работы, для него не требуется отдельное помещение и получение специального разрешения на монтаж. Электрические котлы для отопления частного дома на 380 В относятся к категории мощных трехфазных приборов и делятся на несколько типов. Перед покупкой и установкой такого котла полезно изучить его плюсы и минусы, правила эксплуатации и монтажа, а также доступные варианты подключения.

Содержание

1. Виды электрических котлов
2. ТЭНовые
3. Индукционные
4. Электродные
5. Достоинства и недостатки трехфазных котлов
6. Правила монтажа и эксплуатации электрических котлов на 380 В
7. Подключение в систему отопления
8. Производители электрических котлов на 380 В

Виды электрических котлов

Электрический ТЭНовый котел

Электрокотлы для отопления частного дома на 380 вольт могут быть ТЭНовыми, электродными либо индукционными в зависимости от типа передачи энергии носителю тепла. Производители предлагают напольные и настенные варианты, подходящие для больших и стандартных домов и коттеджей. Они имеют различную степень защиты и повышенный КПД.

Электрические агрегаты могут быть трехфазными или однофазными, первый вариант обычно выбирают для домов с площадью больше 100 метров. Мощность трехфазных котлов начинается от 10 кВт, в список их преимуществ входит стабильное напряжение и защита цепи. При этом они ограничены в плане монтажа, поскольку требуется установка понижающей станции. Чтобы узнать, какую из моделей выбрать, лучше обратиться к специалисту.

ТЭНовые

Такие агрегаты считаются наиболее популярными и работают по единому принципу. Трубчатый элемент нагревает воду, циркулирующую внутри системы, за счет чего обеспечивается равномерный и быстрый обогрев. Внутри такого котла может быть от 1 до 6 ТЭНов, их число напрямую зависит от мощности прибора. ТЭНовый электрокотел трехфазный оборудован специальной системой автоматики, за счет которой отслеживается и регулируется температура носителя тепла.

Прибор имеет простую и надежную конструкцию, легко устанавливается и не доставляет проблем во время использования. Котлы на ТЭНах достаточно дешевые, в качестве теплоносителя для них подходит практически любая жидкость. Помимо основных преимуществ современные ТЭНовые модели отличаются лаконичным и современным дизайном, что позволяет вписать их в каждый интерьер. Нужно использовать качественные теплоносители, предотвращающие появление накипи.

Чтобы сократить образование накипи, устанавливают анодные стержни, собирающие излишки солей. Их можно менять по мере износа, как и сами ТЭНы.

Индукционные

Индукционный котел

Котлы, работающие по принципу электромагнитной индукции, часто используются для жилых помещений. Внутри цилиндрического корпуса такого прибора находится сердечник из металла с намотанной на него катушкой. Во время подачи напряжения на катушку образуется вихревой поток, за счет которого труба с циркулирующим теплоносителем нагревает воду. Во избежание перегрева вода должна циркулировать постоянно.

КПД таких приборов достигает максимального значения в 98%, что делает индукционные котлы самыми производительными. Помимо этого электрокотел 3 кВт на 3 фазы не подвержен образованию внутри накипи и считается самым безопасным, поскольку в нем отсутствуют нагревательные элементы. Монтировать индукционные агрегаты можно за максимально короткий срок благодаря небольшому весу и компактным размерам.

Индукционному отопительному котлу не требуется насос циркуляции, если он используется в домашней системе отопления. Эта деталь потребуется для больших систем в многоэтажных домах.

Электродные

Электродная модель

Котлы электродного типа работают на специально подготовленной воде, в которой растворяют соли для повышения плотности до нужного уровня. Трехфазный электрический котел состоит из трубы, в которую вставлена пара электродов. За счет разницы потенциалов и смены полярностей ионы внутри начинают хаотично двигаться, в результате носитель тепла нагревается быстрее.

Благодаря ускоренному нагреванию мощные потоки конвекции прогревают большой объем без необходимости применять циркуляционный насос. Из преимуществ электродных приборов на 380 кВт отмечают компактные размеры, ускоренный выход на номинальную мощность, простую конструкцию и низкий уровень аварийности, даже если из отопительной системы начнет вытекать вода.

Для электродных агрегатов оборудуют заземление. К заземляющему контуру подключают котел и все элементы отопительной системы в доме.

Электрический котел для отопления дома на 380 В имеет больше плюсов, чем минусов. Агрегаты надежны, не доставляют сложностей во время установки, представлены в широком ценовом диапазоне и функционале. Они дешевле газовых и при этом оснащены простой и удобной системой автоматики, включающей список режимов, контроллер GSM, возможность поддержания нужной температуры. Также в перечень плюсов входят:

• компактные размеры и эстетичный дизайн;
• отсутствие проблем во время использования;
• бесшумная работа;
• повышенный КПД.

Самый главный недостаток – высокая стоимость электроэнергии и сопутствующие затраты. Котлы электрического типа полностью зависимы от электропитания. Для них подходят только качественные теплоносители со специально подобранным составом.

Правила монтажа и эксплуатации электрических котлов на 380 В

Схема монтажа

Подключать любой электрокотел на 380 В нужно с соблюдением всех требований, касающихся безопасного монтажа. Важно правильно рассчитать сечение для силового кабеля, от которого зависит безопасность всей системы в целом. Поскольку приборы на 380 киловатт самые мощные, нужно подбирать наиболее прочный кабель. Сечение рассчитывают по формуле, с учетом которой на 1 мм2 кабеля приходится не больше 8 А тока.

В процессе эксплуатации котла следят за исправностью электрической проводки и не допускают протечек носителя тепла. Также нужно уделять внимание работоспособности заземляющей жилы. При наличии любых повреждений нужно как можно скорее обесточить агрегат и полностью восстановить заземление. Современные приборы с мощностью 380 Вт хорошо зарекомендовали себя в процессе длительной эксплуатации. Во избежание проблем нужно соблюдать правила:

• не трогать заземляющие элементы;
• доверять ремонт только специалистам, имеющим соответствующую квалификацию;
• проверять электросеть перед включением;
• периодически промывать котел;
• контролировать температуру;
• не допускать механических повреждений котла.

Для отслеживания уровня нагрева и контроля системы можно дополнительно поставить специальный термовыключатель. Он будет блокировать работу котла в аварийных ситуациях и поможет избежать возможных проблем.

Подключение в систему отопления

Схема подключения к сети

Для подключения трехфазного котла нужно придерживаться специальной схемы. Этот процесс лучше доверить специалисту, который должен разбираться в нагревательных приборах и знать принципы работы датчиков, насосов и прочих элементов. Схема подключения электрических котлов к отопительной системе состоит из нескольких стандартных этапов. Чтобы избежать возможных проблем, нужно соблюдать основные правила:

1. Для закрепления элементов агрегата нужно использовать трубы из пластика либо перемычки из диэлектрического материала.
2. Насос циркуляции ставят на трубе для обратной подачи.
3. На трубе для подачи нагретого носителя тепла ставят группу безопасности.
4. При использовании малого контура запорную арматуру нужно ставить после него.

Открытый расширительный бак нужно ставить в верхней точке системы без необходимости применять запорные приспособления. Закрытые баки ставят недалеко от прибора до запорной арматуры.

Производители электрических котлов на 380 В

На рынке представлен большой выбор электрических одноконтурных и двухконтурных агрегатов от российских и зарубежных брендов. Самый полный модельный ряд отопительного оборудования представляют Bosch, TermIT, Protherm, Ferroli, Данко и ATON. Немецкие производители уделяют больше внимания качеству сборки, итальянские – дизайну и панелям управления, польские компании выпускают самые недорогие котлы напольного и настенного типа. Котлы от ATON имеют двойную защиту, изоляцию и встроенные насосы, являются экологически безвредными и имеют высокий уровень автоматизации.

Наиболее многофункциональными считаются котлы Bosch. Модели популярной серии Tronic оснащены защитными клапанами, имеют емкость от 7 литров и максимальную площадь обогрева, способны быстро нагревать воду и представлены в большом перечне вариантов. Приборы от Ferroli обычно приобретают для многоэтажных домов. Они оснащены встроенной системой циркуляционной подачи воды и экономично потребляют энергию за счет оптимальной мощности насосов. В недорогих моделях КПД меньше 100%, давление теплового носителя составляет 0,4-0,6 бар.

Электрические электродные котлы отопления ионные в Шахтах: 1057-товаров: бесплатная доставка, скидка-29% [перейти]

Партнерская программаПомощь

Шахты

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Вода, газ и тепло

Вода, газ и тепло

Дом и сад

Дом и сад

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Электрические электродные котлы отопления ионные

Котел Электродный ГАЛАН ОЧАГ-3 N (3 кВт) Серия товара: Очаг, Диаметр резьбового соединения: 1″, Max

В МАГАЗИНЕще цены и похожие товары

13 260

Котел Электродный ГАЛАН Вулкан-36 (36 кВт) Серия товара: Гейзер, Диаметр резьбового соединения: 1

В МАГАЗИНЕще цены и похожие товары

16 105

Котел Электродный ГАЛАН Вулкан-50 (50 кВт) Серия товара: Гейзер, Диаметр резьбового соединения: 1

В МАГАЗИНЕще цены и похожие товары

Котел Электродный ГАЛАН ОЧАГ-2 N (2 кВт) Серия товара: Очаг, Диаметр резьбового соединения: 1″, Max

В МАГАЗИНЕще цены и похожие товары

Котел Электродный ГАЛАН ОЧАГ-6 N (6 кВт) Серия товара: Очаг, Диаметр резьбового соединения: 1″, Max

В МАГАЗИНЕще цены и похожие товары

10 320

Котел Электродный ГАЛАН Вулкан-25 (25 кВт) Серия товара: Гейзер, Диаметр резьбового соединения: 1

В МАГАЗИНЕще цены и похожие товары

6 400

6400

Котел электродный Галан-Очаг 5 кВт Тип: Электрический котел, Размер: Длина 8. 000 Ширина 11.000

В МАГАЗИНЕще цены и похожие товары

Котел Электродный ГАЛАН ОЧАГ-5 N (5 кВт) Серия товара: Очаг, Диаметр резьбового соединения: 1″, Max

В МАГАЗИНЕще цены и похожие товары

10 110

Котел Электродный ГАЛАН Гейзер-15 (15 кВт) Серия товара: Гейзер, Диаметр резьбового соединения: 1

В МАГАЗИНЕще цены и похожие товары

Котел Электродный ГАЛАН Гейзер-9 (9 кВт) Серия товара: Гейзер, Диаметр резьбового соединения: 1 1/

В МАГАЗИНЕще цены и похожие товары

Электрический котел Галан Вулкан электродный 18 кВт

ПОДРОБНЕЕЕще цены и похожие товары

19 627

Очаг 6 / Базовый / Frontier – Электрический электродный отопительный котел АО “Фирма “галан”” Очаг 6 / Базовый / Frontier – Электрический электродный отопительный котел

ПОДРОБНЕЕЕще цены и похожие товары

Электрический котел Галан Гейзер электродный 12 кВт

ПОДРОБНЕЕЕще цены и похожие товары

Галан Котел электрический ГаланОчаг-Турбо 4,5 кВт Производитель: Галан, Тип отопительного котла:

ПОДРОБНЕЕЕще цены и похожие товары

19 575

Очаг 5 / Базовый / Frontier – Электрический электродный отопительный котел АО “Фирма “галан”” Очаг 5 / Базовый / Frontier – Электрический электродный отопительный котел

ПОДРОБНЕЕЕще цены и похожие товары

19 475

Очаг 2 / Базовый / Frontier – Электрический электродный отопительный котел АО “Фирма “галан”” Очаг 2 / Базовый / Frontier – Электрический электродный отопительный котел

ПОДРОБНЕЕЕще цены и похожие товары

75 529

Котел электрический Baxi Ampera 18 (НС-1304242)

В МАГАЗИНЕще цены и похожие товары

4 947

10510

Котел отопления электрический, электрокотел ЭВПМ 3 кВт. , настенный, напольный. Тип: Электрический

В МАГАЗИНЕще цены и похожие товары

5 390

5390

Электрокотел ЭВПМ-3 Термохит Тип: Электрический котел, Размер: Длина 55.000 Ширина 23.000 Высота

В МАГАЗИНЕще цены и похожие товары

6 300

6300

Электрический электродный котел ОЧАГ 2 Тип: Электрический котел, Размер: Длина 32.000 Ширина 11.000

В МАГАЗИНЕще цены и похожие товары

7 100

7695

Электрический котел ЭВПМ-6 кВт, автомат, нижнее подключение 1″, 220/380В, ElectroVel Тип:

В МАГАЗИНЕще цены и похожие товары

5 709

6010

Электрический котел “Элвин” ЭВП 6 (с делением мощности) Тип: Электрический котел, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

6 320

7100

Электрический котел отопления Ресурс ЭВПМ-9 9кВт Тип: Электрический котел, Размер: Длина 60. 000

В МАГАЗИНЕще цены и похожие товары

56 250

Электрический котел Эван ЭПО-30 (11060)

В МАГАЗИНЕще цены и похожие товары

41 500

Электрический котел Галан Галакс – 25 (25 кВт, 380V, электродный без насоса)

В МАГАЗИНЕще цены и похожие товары

75 842

81550

Котел электрический Baxi Ampera 24 кВт Серия товара: Ampera, Установка котла: Настенный,

В МАГАЗИНЕще цены и похожие товары

80 950

Электрический котел Эван EXPERT 21

В МАГАЗИНЕще цены и похожие товары

40 950

Галан Галакс – 25 (25 кВт, 380V, электродный с насосом) электрический котел

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

принципы и схемы системы отопления на базе электрокотла

Если подключение загородного участка к централизованному газоснабжению по каким-либо причинам невозможно и не планируется хотя бы в ближайшие годы, то отопление от частных котельных часто используется для обогрева частных домов – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование устройства было эффективным, важно правильно подобрать электрооборудование и принципиальную схему. Предлагаем вам разобраться в конструктивных и функциональных особенностях электрокотлов разных типов, а также оценить особенности различных вариантов подключения агрегатов к системе отопления.

Тем, кто планирует организовать отопление жилья от электроприбора, будет полезно узнать, как использовать двойной тариф, чтобы снизить расходы на электроэнергию.

Содержание статьи:

• Классификация оборудования и принцип работы
  • Устройство с нагревателем
  • Котел электродный для отопления
  • Индукционный нагреватель
• Варианты подключения к системе отопления
• 00014
• Принудительный контур
• Комбинированный вариант системы
• Водяной теплый пол

Котел электрический и двухтарифный

Выводы и полезное видео по теме

Классификация оборудования и принцип работы электрических котлов 9003 преобразователей 9003 электрическую энергию в тепловую и в зависимости от конструктивных особенностей может быть:

• ТЭНов;
• электрод;
• индукционный.

Вне зависимости от типа современные модели оснащены , с помощью которых можно регулировать мощность прибора и степень нагрева теплоносителя.

Обычно имеется возможность получения информации от внешнего датчика для контроля температуры воздушной массы в конкретном помещении.

Устройство с подогревом ТЭНа

Внутри бака, предназначенного для воды, установить . Они могут быть выполнены в виде трубочек или пластин. Для регулировки степени нагрева нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем переходит в контур. По мере его охлаждения или нагрева включаются или выключаются отдельные нагревательные элементы. Движение охлаждающей жидкости контролируется встроенным циркуляционным насосом.

В зависимости от размера и типа нагревательных элементов электрические котлы могут быть настенными или напольными. Место для установки прибора нужно выбрать так, чтобы его было удобно обслуживать

Можно выбрать такие котлы, они греют воду не только на отопление, но и на водоснабжение. Устройства ТЭН популярны благодаря простой конструкции и относительно невысокой цене. При правильной эксплуатации они ломаются крайне редко.

Кроме воды в качестве теплоносителя используют различные концентрации антифризов или масляные композиции. Но размеры таких устройств обычно достаточно велики, что ограничивает возможности при выборе места для их установки. Со временем на нагревательных элементах оседает налет, периодически ТЭНы необходимо заменять.

Котел электродный для отопления

Для отопления здесь используется разность потенциалов на двух электродах и естественное сопротивление воды, возникающее из-за растворенных в ней солей. Это компактные устройства, способные быстро нагреть небольшие объемы воды.

Электродные котлы очень компактны, их легко монтировать, но работают такие устройства только с водой, имеющей удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простое устройство, которое почти никогда не ломается. А если такое случится, то починить его не составит труда. Цену на устройства этого типа можно назвать доступной.

А вот масло и тосол для такого котла не подойдут, в качестве теплоносителя допустима только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Устройство индукционного нагрева

В таких котлах нагревательный элемент выполнен в виде диэлектрического корпуса с намотанной на него катушкой и сердечником. Ток в катушке вызывает разность потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, имеют высокий КПД и служат чрезвычайно долго. Конструкция настолько проста, что ее можно сделать из подручных средств

Это котел с высоким КПД и длительным сроком службы. Промышленные модели достаточно дорогие, но при желании их можно изготовить. . Подходит любая жидкая охлаждающая жидкость, а случаи поломок крайне редки.

Варианты подключения к системе отопления

Электрокотлы применяются в системах с жидким теплоносителем, циркулирующим по трубам.

Это могут быть традиционные варианты радиаторов:

• с естественным движением теплоносителя;
• с принудительной циркуляцией;
• комбинированные варианты.

Кроме того, бойлеры успешно применяются в системах водяного теплого пола. Подходят они и там, где сочетают радиаторы как основной источник отопления и отопление как дополнение к нему. При отоплении на базе электрокотла следует подобрать подходящую схему.

Система естественного типа

Такая система работает за счет использования способности воды расширяться при нагревании. Горячая жидкость поднимается вверх, вытесняя из контура остывшую воду. Он возвращается в теплообменник, нагревается, замещает охлаждаемую жидкость и т. д. Электрический котел в этом случае размещается в нижней части контура.

Для правильной работы самотечной системы отопления важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация воды по контуру требует грамотного расчета и правильного монтажа.

Вам понадобится значительное количество труб определенного диаметра, которые необходимо уложить с нужным уклоном. Проблемы могут возникнуть, если нужно отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

Принудительный контур

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него вам также понадобится мембранный расширительный бак и оборудование для обеспечения его работы: манометр, запорная арматура и т.д.

Электрокотел ставится внизу, затем к системе подключается расширительный бак, который .

Для обеспечения принудительной циркуляции теплоносителя по системе потребуется циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Этот тип схемы менее чувствителен к характеристикам труб и радиаторов, что дает широкие возможности выбора подходящих компонентов. Именно в таких системах можно использовать антифриз. Также расширяются возможности регулирования температуры воды в контуре.

Комбинированный вариант системы

Такая схема выполняется изначально на основе тех же принципов, что и система с естественным движением потока теплоносителя. Поэтому котел размещают в более низкой точке, чтобы обеспечить свободное движение теплой воды.

Но система дополнена расширительным бачком и циркуляционным насосом, чтобы была возможность принудительного движения теплоносителя. Это сделано для того, чтобы вы могли свободно выбирать режим работы системы отопления.

Комбинированная версия сочетает в себе преимущества обеих систем, описанных выше. Для работы циркуляционного насоса, с которым качество обогрева обычно намного выше, необходима электроэнергия.

Если по какой-либо причине его подача прервется, то движение теплоносителя в принудительной системе прекратится, а в комбинированной – нет.

Чтобы электрокотел работал правильно, необходимо его обвязать в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для отопления в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Есть варианты, позволяющие переключить систему с электрического на твердотопливный или газовый котел.

Водяной теплый пол

Это вид автономного отопления, популярность которого неуклонно растет. Считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывается в стяжку под напольным покрытием.

Теплоноситель можно нагревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура около 50°С, но такой сильный нагрев обычно не нужен. Для котлов хорошо подходят ТЭНы, которые позволяют в широких пределах варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел водяного теплого пола. Его можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается обеспечивать горячей водой этот же нагреватель, то придется брать модель с ТЭНом. Обвязка должна предусматривать, чтобы вода в контуре ГВС была теплее, чем на отопление примерно на 15 °С.

В электродных устройствах нагрев обычно составляет 60 °С и более. Их можно использовать для ТП, но потребуется дополнительная установка смесительного узла для охлаждения теплоносителя до приемлемого уровня.

В любом случае для правильной установки данного вида отопления потребуется гидравлическая гребенка с таким агрегатом. Управление отоплением осуществляется с помощью датчика температуры, определяющего текущую температуру теплоносителя.

Имеются модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в помещении.

С помощью электрокотла можно организовать систему отопления, включающую как контур с радиаторами, так и трубы теплого пола

Для успешного функционирования теплого пола необходим ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, соединения не допускаются. Необходимо тщательно рассчитать длину такой конструкции, учитывая схему.

Вы можете использовать специальные формулы, чтобы сделать это вручную. Удобно пользоваться калькуляторами, доступными на специализированных сайтах. После ввода информации о площади, планировке и других характеристиках ТП программа выдаст необходимую информацию.

Обычно предполагаемая длина трубы немного увеличивается, чтобы иметь небольшой запас. Если он кажется слишком коротким, вам просто нужно купить новый. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрический котел и двухтарифный

Одной из существенных причин использования электрического котла для отопления является возможность использования двойной тарификации за использование электроэнергии. Снижение комиссий в ночной период может значительно сократить расходы.

Двухтарифный счетчик позволяет платить за электроэнергию ночью значительно меньше, чем днем, и экономит владельцам электрокотлов

Вам потребуется приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели техники с ТЭНом подают горячую воду в разборный кран с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект экономии электроэнергии.

Такую конструкцию имеет смысл дополнить внешним аккумулятором тепла, способным длительное время поддерживать высокую температуру нагретой воды. Такое устройство достаточно эффективно при использовании двухтарифного счетчика.

Вода нагревается ночью, хранится в теплом виде и используется в течение дня, потребление электроэнергии в дневное время снижается, как и счета за использованную электроэнергию.

Выводы и полезное видео по теме

Порядок установки электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его преимущества очевидны. Такие устройства безопасны для людей и окружающей среды, работают автоматически, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее составляющие профессионально смонтированы, котел будет работать долго без лишних затрат.

У вас есть опыт использования электрического котла для отопления дома? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Почему современные электрические котлы являются более безопасным выбором

• Вы здесь:
• Дом
• Последние статьи
• Важность безотказной работы и ее характеристики

5 августа 2022 г.

В течение многих десятилетий в промышленности газовые котлы в значительной степени были стандартом для производства пара, а также нагрева технической воды. Однако не все котлы одинаково безопасны. По определению, котлы, работающие на сжигании, могут выделять вредные пары, утечку газа и даже вызывать взрывы и пожары.

В недавнем примере газовый котел был назван причиной мощного взрыва и пожара на пищевом заводе в восточном Орегоне, в результате которого шесть человек получили ранения, а главному зданию предприятия был причинен серьезный ущерб. Учитывая риски, многие переработчики обращаются к электрическому котлу нового поколения, чтобы значительно снизить эти опасности.

«В газовых котлах любая утечка газа может увеличить риск взрыва везде, где есть топливопроводы, дым, пламя или резервуары для хранения. Таким образом, газовые установки необходимо постоянно контролировать или периодически проверять», — говорит Роберт Прессер, вице-президент Acme Engineering Products, который отмечает, что государственные и муниципальные правила техники безопасности различаются в зависимости от типа котла и ожидаемой частоты проверок. Acme Engineering — североамериканский производитель котлов для крупного промышленного и коммерческого применения. Компания соответствует стандарту ISO 9.Сертифицированный 001:2015 производитель средств контроля окружающей среды и систем со встроенными механическими, электрическими и электронными возможностями.

В газовых котлах взрывы могут привести к воспламенению и мгновенному возгоранию легковоспламеняющихся газов, паров или пыли, скопившихся в котле. Сила взрыва часто намного больше, чем может выдержать камера сгорания котла.

Незначительные взрывы, известные как ответные вспышки или ответные удары, также могут внезапно выдуть пламя на много футов от огневых дверей и смотровых люков, серьезно обжигая любого на пути пламени.

Выбросы котлов, работающих на природном газе, также представляют потенциальную опасность в виде выбросов. Сюда могут входить оксиды азота (NOx), окись углерода (CO), закись азота (N2O), летучие органические соединения (ЛОС), диоксид серы (SO2) и твердые частицы (ТЧ), а также углекислый газ, вызывающий парниковый эффект ( CO2) и метан (Ch5), которые ускоряют глобальное потепление.

Кроме того, котлы, работающие на ископаемом топливе, также могут столкнуться с потенциально опасными эксплуатационными проблемами, связанными с чрезмерным накоплением тепла, особенно если уровень воды в системе слишком низкий, чтобы должным образом поглощать тепло. Условия высокой температуры могут повредить котел, электроды и другое оборудование, необходимое для работы.

Чтобы значительно повысить безопасность оператора и окружающую среду, промышленность обращается к современным электрическим котлам, которые устраняют многие из этих рисков. Самые передовые электродные котлы не только соответствуют мощности больших газовых или жидкотопливных котлов, но и более безопасны и компактны, обеспечивают максимальную энергоэффективность, повышают надежность и сводят к минимуму техническое обслуживание.

Хотя многие инженеры знакомы с газовыми котлами, многие считают, что электрические котлы не могут сравниться по мощности с традиционными установками, работающими на ископаемом топливе. Однако благодаря значительным достижениям в технологии электрических котлов такая технология теперь может соответствовать мощности больших газовых или жидкотопливных котлов при гораздо меньшей занимаемой площади.

Прессер объясняет, что электрические котлы используют проводящие и резистивные свойства воды для передачи электрического тока и производства пара. Переменный ток течет от электрода одной фазы к земле, используя воду в качестве проводника. Поскольку химические вещества, содержащиеся в воде, обеспечивают проводимость, поток тока генерирует тепло непосредственно в самой воде. Чем больше ток (ампер) течет, тем больше тепла (БТЕ) ​​вырабатывается и тем больше пара производится.

Например, в высоковольтном электродном паровом котле Acme CEJS почти 100 % электроэнергии преобразуется в тепло без потерь дымовой трубы или теплопередачи. Электроды электродного парового котла струйного типа установлены вертикально вокруг внутренней части сосуда высокого давления. Это позволяет агрегату производить максимальное количество пара на минимальной площади пола при мощности котла от 6 МВт до 52 МВт. Работа при существующих распределительных напряжениях, от 4,16 до 25 кВ, до 9КПД 9,9%, котел может производить до 170 000 фунтов пара в час. Котлы рассчитаны на номинальное давление от 105 до 500 фунтов на кв. дюйм в соответствии с разделом 1 ASME и сертифицированы, зарегистрированы как сосуды под давлением по месту нахождения котла.

«С электродными котлами струйного типа нет опасности возгорания, поскольку нет пламени, дыма, топливопроводов или резервуаров для хранения, что сводит к минимуму риск взрывов и пожаров», — говорит Прессер. В случае короткого замыкания автоматический выключатель, защищающий высоковольтную цепь, срабатывает за миллисекунды, защищая котел и электрическую сеть. Не исключена электрическая неисправность или возгорание котла.

Поскольку конструкция не основана на сжигании топлива, она не создает выбросов, которые могут представлять опасность для оператора или окружающей среды. Кроме того, конструкция устраняет многие экологические проблемы, связанные с котлами, работающими на топливе, такие как топливные пары, летучая зола и большие выступающие выхлопные трубы.

Этот подход также решает вопросы безопасности, связанные с потенциально чрезмерным накоплением тепла в системе. Защита от низкого уровня воды является абсолютной, так как отсутствие воды препятствует протеканию тока и образованию пара в электродном котле. В отличие от обычных электрических котлов или котлов, работающих на ископаемом топливе, в электродном котле ничто не имеет более высокой температуры, чем сама вода. Это предотвращает риск опасного накопления тепла в котле, электродах и других важных компонентах даже в случае образования накипи, а также устраняет тепловой удар.

«Электрические котлы, а именно электродные агрегаты, по своей сути являются самой безопасной конструкцией котла на сегодняшний день. Эти устройства не нуждаются в операторе, потому что, если что-то пойдет не так, сработает выключатель, что предотвратит дальнейшую эскалацию проблемы», — объясняет Прессер.

Электрические котлы также повышают безопасность за счет снижения промышленного шума, что регулируется OSHA. В соответствии со стандартом OSHA по шуму работодатель должен снизить воздействие шума с помощью инженерных и административных средств контроля или устройств защиты слуха (HPD), чтобы снизить уровень профессионального шума, воспринимаемого ушами работника, до установленных уровней.

В этом отношении электрические агрегаты также исключительно тихие по сравнению с котлами, работающими на топливе. «В отличие от газовых горелок, которые почти постоянно дросселируют, как турбинные двигатели, электрические котлы снижают уровень шума при работе», — говорит Прессер. «Поскольку самым громким компонентом котла является двигатель циркуляционного насоса, рядом с ним можно разговаривать, не повышая голос».

Хотя безопасность электродных блоков выше, они также имеют значительные преимущества с точки зрения надежности и технического обслуживания. Отсутствие чрезмерных температур и выгорания обеспечивает более длительный срок службы. Котлы имеют минимальное количество компонентов и электрического управления. Благодаря отсутствию остатков топлива, меньшему количеству деталей и простым системам управления требования к очистке и техническому обслуживанию снижаются, а надежность повышается.

Разработчики долго стремились повысить безопасность, но возможности были ограничены. Теперь, когда более безопасные и энергоэффективные альтернативы в виде современных электродных котлов становятся все более доступными, компании могут более полно защитить своих сотрудников и процессы, сводя к минимуму необходимое техническое обслуживание.

Для получения дополнительной информации обращайтесь к Роберту Прессеру из Acme Engineering по электронной почте: [email protected], телефону: 888 880-5323 или через Интернет: www.acmeprod.com/

Каков ваш переломный момент?

Если вы когда-нибудь учились кататься на велосипеде, доске для серфинга или даже пробовали свои силы в йоге, вы знаете, как трудно бывает найти равновесие. Вы можете сфокусироваться на фиксированной точке на расстоянии и перемещать свой вес вокруг, как хотите. Но, в конце концов, часто есть вещи, которые находятся вне вашего личного контроля, которые могут сбить вас с толку.

Мы все испытываем, каково это быть выбитым из равновесия прямо сейчас из-за надвигающейся экономической неопределенности. Если эта неопределенность уже повлияла на ваш бизнес, вы не одиноки. Как ваш бизнес может продолжать процветать перед лицом проблем, находящихся вне вашего контроля?



Подробнее

---

2021 Канадский электротехнический кодекс Обзор изменений

CSA C22.1:21, Канадский электротехнический кодекс, часть I  содержит множество обновлений и изменений, потенциально важных для специалистов-электриков. Этот онлайн-курс для самостоятельного руководства предоставляет ключевые изменения и влияние на отрасль, представленные в удобном для понимания формате.

 Предназначен для профессионалов, хорошо знакомых с Кодексом и нуждающихся исключительно в ключевых изменениях, включая общие обновления или изменения, внесенные для уточнения, безопасности и новых продуктов и систем. Также отмечены ключевые изменения, связанные с перемещением или удалением правила.

Этот курс может помочь сэкономить драгоценное время, чтобы обеспечить безопасность и соответствие электротехнических проектов. Это обучение разработано при участии широкого круга экспертов электротехнической промышленности и при сотрудничестве со всеми провинциями, территориями и несколькими ключевыми юрисдикциями по всей Канаде.

Подробнее

---

Изменение сцены

• Предыдущая
• Следующий

---



Населенные пункты Севера и Арктики отдают приоритет более чистым и надежным источникам энергии, поскольку они продолжают ощущать воздействие изменения климата. Инвестируя в инициативы по возобновляемым источникам энергии, которые поддерживают энергетическую независимость и экономическое развитие, мы можем сохранить наш воздух чище и построить устойчивые, здоровые сообщества, которые каждый может назвать своим домом, создавая при этом хорошо оплачиваемые, устойчивые рабочие места и снижая выбросы вредных парниковых газов (ПГ). .

Юкон лидирует в стране в ее стремлении к более чистой энергии и инициативам по борьбе с изменением климата.





Подробнее

---



Компания Linde объявила об открытии первой в мире системы заправки водородом пассажирских поездов в Бремерверде, Германия.

Система заправки водородом Linde, которую она построила, владеет и эксплуатирует, позволит заправить 14 пассажирских поездов, работающих на водороде, что позволит каждому поезду проехать 1000 км без выбросов за одну заправку. Его общая мощность составляет около 1600 кг водорода в день, что делает его одной из крупнейших когда-либо созданных систем заправки водородом.   Готовая к будущему система заправки водородом Linde была спроектирована и построена с возможностью интеграции будущего производства экологически чистого водорода на месте. Новые водородные поезда заменят существующие дизельные поезда.

Подробнее



---



Совет Континентальной ассоциации автоматизированных зданий (CABA) рад сообщить о назначении Криса Лейна из Johnson Controls в Совет директоров CABA. В качестве директора по управлению продуктами для систем автоматизации зданий (BAS) в Johnson Controls Лейн возглавляет группу менеджеров по продуктам, ответственных за разработку стратегии и направления для глобального портфеля продуктов BAS Johnson Controls.

«Для меня большая честь иметь возможность присоединиться к совету директоров CABA и поддержать их видение расширения возможностей взаимодействия между людьми, пространствами и технологиями», — сказал Лейн.



Подробнее починить работу «разнорабочего»?

“В триплексе также есть вторая смена панели…….еще больше недостатков. Думаю, парень был прославленным мастером на все руки. Неочевидные: 240 BB тепла подключил 120….сушилку на 2p20. …диапазон на 2p50….водонагреватель питается от 2c14 Bx на 2p15.”

Перейдите ЗДЕСЬ, чтобы присоединиться к обсуждению. полностью закрыть свою деятельность или внедрить новую платформу с людьми, которые теперь могут свободно работать. После того, как они внедрили Procore, они нашли способ эффективно общаться с заинтересованными сторонами и обеспечить полную прозрачность с точки зрения стоимости проекта и планирования. Это также позволило Гримару использовать исторические данные, чтобы сделать оценки проекта более точными. Grimard удалось оптимизировать процесс торгов, что сделало его более привлекательным для потенциальных клиентов и способствовало развитию бизнеса.

Подробнее

---



---

---



Компания HellermannTyton представляет двухщелевой гофрированный рукав HelaGuard. Решение, состоящее из двух частей, включает одну полукруглую трубку, которая надевается на другую и охватывает жгут проводов или кабелей. Это позволяет добавить гибкую гофрированную защиту к проводке, которая уже подключена с обоих концов.

Стандартный кабелепровод требует, чтобы установщики вводили кабели в трубку и через нее. Это не проблема во время производства. Но если концы провода припаяны к клемме или иным образом недоступны, применение канала без разреза и даже канала с одним разрезом может быть утомительным или невозможным.

ЧИТАЕТ ДОПОЛНИТЕЛЬНЫЙ

---

от Blake Marchand

для новой таблицы изгиба для Greenlee® 881 Series Benders, Greenlee Tools, Inc. , чтобы улучшить Ergonomics и Product Security. Раньше подрядчикам обычно приходилось разбирать свой гибочный узел для перемещения за пределы рабочей площадки, поскольку его было сложнее закрепить на рабочей площадке. Новые функции защиты от кражи, встроенные в конструкцию гибочного стола, позволили более надежно заблокировать тележку и ее аксессуары.

Это повышает производительность труда подрядчиков, помогая сократить потребность в утомительной настройке и демонтаже гибочного станка из-за хранения за пределами рабочей площадки. Компания Greenlee хотела сделать мобильный гибочный стол как можно более универсальным и специально разработала его таким образом, чтобы он проходил через большинство дверей шириной 32 дюйма.

Подробнее

---



Новости о продуктах

• Предыдущая
• Следующий

---

---

DCC-11 производства Thermolec представляет собой систему управления энергопотреблением, позволяющую подключать зарядное устройство электромобиля к основному фидеру панели, не влияя на расчет нагрузки.

КАК ЭТО РАБОТАЕТ

1. DCC в реальном времени считывает общую потребляемую мощность электрического щита дома или квартиры;
2. Определяет, когда общая потребляемая мощность главного автоматического выключателя превышает 80 %, и временно обесточивает зарядное устройство.





Подробнее

---



Компания Klein Tools представляет легкие и сверхпрочные наколенники, обе из которых имеют компактную конструкцию для комфорта и защиты в течение всего дня.

Наколенники

• Легкие и прочные наколенники можно носить под или поверх брюк в течение всего дня.
• Уникальный дизайн обеспечивает плотное прилегание наколенников к телу, обеспечивая удобство при работе в ограниченном пространстве.
• Легкая спинка из дышащей сетки обеспечивает прохладу и комфорт.
• Эластичная манжета из нескользящего силикона помогает наколенникам оставаться на месте.



Подробнее

---





Рекламный контент

Противопожарная защита для систем хранения энергии с литий-ионными батареями

Литий-ионные хранилища содержат легковоспламеняющиеся электролиты в сочетании с высокоэнергетическими батареями. Кроме того, они склонны к быстрому воспламенению и взрыву в худшем случае. Такие пожары могут иметь значительные финансовые последствия для организаций. Быстрое обнаружение частиц электролитного газа и тушение являются ключом к успешной концепции противопожарной защиты. С декабря 2019 г., Siemens предлагает сертифицированную VdS концепцию противопожарной защиты для стационарных систем хранения с литий-ионными батареями.

Нажмите ЗДЕСЬ, чтобы узнать больше.

---

Одноранговые узлы и профили

• Предыдущая
• Следующий

---

---

Блейк Маршан

В связи с тем, что многие организации, правительства и лица, определяющие политику, сталкиваются с трудностями при реализации Целей устойчивого развития ООН (ЦУР ООН), группа CSA разработала методологию сопоставления стандартов CSA с Целями устойчивого развития ООН (ЦУР). нацелен на демонстрацию того, как организации, правительства и лица, определяющие политику, могут использовать стандарты CSA в качестве эффективного инструмента при разработке и реализации своих стратегий ЦУР. Методология была разработана в рамках исследовательского проекта, инициированного CSA Group, завершенного в сотрудничестве с Университетом Гвельфа, Ниагарским колледжем и Столичным университетом Торонто. Для поддержки методологии CSA Group также запустила интерактивную базу данных с возможностью поиска, которая позволяет пользователям стандартов быстро узнать, как и где стандарты CSA поддерживают конкретные задачи ЦУР ООН.

 Повестка дня в области устойчивого развития на период до 2030 года была принята всеми странами-членами ООН в 2015 году. Повестка дня включает 17 целей ООН в области устойчивого развития, которые направлены на продвижение и предоставление стратегий по улучшению здоровья, образования, неравенства и экономики, уделяя приоритетное внимание изменению климата и Окружающая среда.

Подробнее

---



Действующий с 1 октября 2022 г. Канадский электротехнический кодекс, часть I, 25-е издание, Стандарт безопасности для электрических установок, Стандарт C22.1-21 Канадской ассоциации стандартов принят в качестве Электротехнического кодекса Британской Колумбии. Все электромонтажные работы, на которые распространяется действие Электротехнических норм Британской Колумбии, должны соответствовать обновленной редакции, вступающей в силу 30 ноября 2022 г.

Все информационные бюллетени и директивы, относящиеся к кодам, которые были выпущены до настоящего времени, остаются в силе. Все информационные бюллетени и директивы, которые могут быть затронуты, будут проверены на соответствие новой редакции кодекса и при необходимости пересмотрены.

Подробнее

---



Медь в долларах США цена за фунт

Электрические котлы центрального отопления | ACR Латиноамериканский

Детали

24 мая 2021

Экономичные электрические паровые и водогрейные котлы с нулевым уровнем выбросов обеспечивают максимальное количество тепла и горячей воды, используя минимально возможное пространство.

ACME Engineering*

Из-за угрозы глобального потепления и международных обязательств по Парижскому соглашению об изменении климата регионы, использующие централизованное теплоснабжение в Европе и Северной Америке, обязаны значительно снизить воздействие на окружающую среду в рекордно короткие сроки. При централизованном отоплении города или крупные регионы обычно получают тепло и горячую воду, которая распределяется по коммерческим, жилым или общественным зданиям, являясь более экономичной системой, чем индивидуальные системы отопления.

Регионы, которые использовали централизованное теплоснабжение, приобретали и теряли интерес к электрическим котлам за последнее столетие; однако они снова в моде. Соответствует ли это критериям экологического, социального и корпоративного управления (ESG), соблюдению нормативных требований или использованию государственных кредитов и стимулов, все большее число муниципалитетов устанавливают новые или адаптированные высоковольтные электродные котлы, которые являются компактными, экономичными и экологически чистыми. свободно.

– Публицидад –

Это частично связано с технологическими достижениями в конструкции электрических котлов, которые повышают производительность до уровня, который может конкурировать даже с большими газовыми или топливными котлами. Когда дело доходит до централизованного теплоснабжения, электрические альтернативы станут важной частью головоломки для достижения целей по сокращению выбросов в будущем.

Электрические котлы используют проводящие и резистивные свойства воды для передачи электрического тока и производства пара. Поток переменного тока идет от однофазного электрода к земле, используя воду в качестве проводника. Поскольку химические вещества в воде обеспечивают проводимость, поток тока выделяет тепло непосредственно в воду. Чем больше ток (ампер), тем больше тепла (БТЕ) ​​и больше пара будет произведено. Самое существенное, что почти 100% электрической энергии преобразуется в тепловую без потерь за счет ее передачи.

Например, модель электрода высокого напряжения CEJS компании acme для парового котла с электродом устанавливается вертикально вокруг внутренней части сосуда высокого давления. Это позволяет модели производить как можно больше пара в минимально возможном пространстве с мощностью от 6 МВт до 52 МВт.
Котел работает при существующем распределительном напряжении от 4,16 до 25 кВ с КПД до 99,9% и может производить до 170 000 фунтов пара в час. Котлы с давлением от 105 до 500 фунтов на кв. дюйм спроектированы в соответствии с разделом 1 ASME и являются сертифицированными сосудами под давлением, зарегистрированными по месту расположения котла.

Электрическая котельная технология используется для централизованного теплоснабжения жилых и коммерческих помещений, спрос на которые растет; особенно в городских центрах. Появляется все больше усовершенствований, направленных на минимизацию как затрат, так и воздействия на окружающую среду.

Улучшения обычно включают в себя модернизацию или замену котлов (источников тепла) более чистыми и эффективными электрическими альтернативами, а также сети распределения тепла (трубы и теплообменники).

Кроме того, электрические котлы имеют ряд преимуществ перед газовыми или топливными котлами: большая безопасность, простота установки, быстрое отключение и включение системы и бесшумная работа. Минимальный рабочий уровень этих электрокотлов невысокий, поэтому их можно использовать сразу.

По мере того, как США и Северная Америка принимают решение резко сократить выбросы парниковых газов для борьбы с изменением климата, для районов, использующих центральное отопление, будет все более актуально сокращать выбросы углерода.

– Publicidad –

Чтобы защитить окружающую среду до того, как изменение климата станет необратимым, каждый должен внести свой вклад: муниципалитеты, правительства штатов и федеральные правительства, а также коммерческий сектор. К счастью, передовая технология электрических котлов с нулевым уровнем выбросов может быть частью решения и может быть легко реализована.

• Пред.
• Следующий

Нет мыслей о “Электрические котлы центрального отопления”

• Если вы уже зарегистрированы, сначала войдите в систему. Ваш адрес электронной почты не будет опубликован.

• AHRI представила свою новую штаб-квартиру, расположенную в Мехико

  Мексика. AHRI, Институт кондиционирования воздуха, отопления и холодоснабжения, провел официальную презентацию своих новых офисов, расположенных в Мехико. Этот пуск был произведен в…

• мини-сплит

  MideaКомпрессор с технологией Inverter Quattro + Smart Chip позволяет экономить до 80% энергии. Он имеет управление Wi-Fi: Управляет кондиционированием воздуха из сотового…

• Решение для контроля углекислого газа

  SodecaЭто оборудование SODECA направлено на то, чтобы положить конец концентрации CO2 в помещениях, разумеется, без ущерба для эффективности. Самый эффективный и действенный…

• ASHRAE обновляет стандарт 62.1 и 62.2

  Международный. ASHRAE объявила о публикации версии 2022 года стандарта ANSI/ASHRAE Standard 62.1 и 61.2 – 2022 для проектирования систем вентиляции и приемлемого воздуха в помещении…

• В 2022 году в Боготе пройдет Латиноамериканский конгресс холодильной цепи.

  Колумбия. В колумбийской столице 16 и 17 ноября в отеле Hilton Bogotá пройдет восьмой Латиноамериканский конгресс холодовой цепи.

• Компания Trumpf использует чистую воду в качестве охлаждающей жидкости в своих станках для лазерной резки.

  Международный. Компания Trumpf, производитель промышленных машин, разработала надежное решение для охлаждения станков для лазерной резки. В обычных холодильных системах используется…

• Компания Emergent Cold LatAm приобрела Bajo Cero Frigoríficos

  Мексика. Компания-холодильник Bajo Cero Frigoríficos была приобретена транснациональной компанией Emergent Cold LatAm, которую они считают ключевым рынком для своего бизнеса…

• Nidec Global Appliance и Xiaomi сотрудничают в создании новых холодильников

  Международный. Компрессоры Embraco будут использоваться для производства холодильников xioami в соответствии с соглашением между Nidec Global Appliance и китайским брендом.

• Trane Technologies утверждает нового генерального директора в Перу

  Перу. англ. Мигель Кастро — новый региональный менеджер Trane Technologies в Перу, компании, специализирующейся на решениях для кондиционирования воздуха.

• Важность технических и ценных знаний

  Академия, которая визуализирует изменения в техническом образовании в Латинской Америке. по англ. Андрес Фелипе Трухильо R *

• Сан-Луис-Потоси, штаб-квартира второго завода Daikin в Мексике.

  Мексика. Сан-Луис-Потоси станет штатом, где Daikin построит свой новый завод площадью одиннадцать гектаров, стоимость которого оценивается в 300 миллионов долларов США и который будет производить…

• Ecoaire внедрила комплексное решение HVAC в MicroVention

  Коста-Рика. Объекты MicroVention, компании Terumo Group, получили решение для своих потребностей в кондиционировании воздуха от Ecoaire, которое интегрировало надежное решение, которое…

• Дифференциальный термостат

  Full GaugeMicrosol BMP Advanced представляет собой дифференциальный термостат для солнечного отопления с тремя датчиками и двумя выходами, которые управляют водяным циркуляционным насосом…

• Компактное холодильное оборудование

  IntarconЭти агрегаты компактны, предназначены для холодильных и морозильных миникамер с дверной установкой с R290.

• Диего Герреро де Луна присоединяется к команде Teksol Group Solutions

  Латинская Америка. Teksol Group Solutions приветствует в своей команде профессионалов инж. Диего Герреро де Луна Вильялобос, новый директор по проектированию и бизнесу…

8 советов, какой лучше выбрать электрокотел отопления: мощность, производители

Содержание статьи

Компактные, надежные и простые в эксплуатации электрокотлы отопления, конечно же, уступают аналогам по КПД, но в определенных условиях они будут незаменимы. Их можно использовать везде, устанавливать в квартирах и частных домах, офисах и производственных помещениях – везде, где есть доступ к электричеству. Часто электрические котлы используются в качестве резервного источника отопления. Многочисленные достоинства таких агрегатов привели к росту их популярности и появлению массы модификаций. Попробуем разобраться, какой электрический котел отопления лучше выбрать для частного дома и квартиры, какая мощность потребуется для создания комфортных условий и на что важно обратить внимание при покупке.

№1. Достоинства и недостатки

Электрический отопительный котел работает очень просто. В нем электрическая энергия преобразуется в тепловую. При включении котла ТЭНы нагревают теплоноситель. Последняя по системе труб и радиаторов поступает в жилое помещение и нагревает в нем воздух. В самом простом и распространенном варианте в качестве нагревательного элемента используется обычный ТЭН, но существуют также индукционные и электродные котлы, в которых нагрев осуществляется несколько иначе. Неизменным остается только источник питания – электричество. Многие модели котлов оснащены механизмом контроля и управления.

Несмотря на то, что электрические котлы сложно назвать экономичным источником тепла, они очень популярны, и на это есть множество причин. К преимуществам электрокотлов отопления можно отнести:

• универсальность. Блок может быть установлен везде, где есть электричество , никаких разрешений от технических органов не требуется. Сегодня электрические котлы используются как в частных домах, так и в квартирах, а также в коммерческих и производственных помещениях;
• низкая стоимость по сравнению с газовыми и твердотопливными котлами;
• высокая эффективность которая достигает 95-99%;
• простота установки. Электрокотлы имеют малые габариты , и при подключении нет необходимости строить дымоход;
• простота эксплуатации и регулировки температуры. Большинство моделей оснащены удобными системами управления и термостатами, поэтому пользователю стоит буквально нажать несколько кнопок или повернуть рычаг – постоянно бежать к котлу, контролировать его работу или, что еще хуже, топить не придется. Так как котел отлично контролирует свою работу, повышается его КПД;
• безопасность . В электрических котлах нет открытого огня, не используется легковоспламеняющееся топливо. К тому же используется продуманная автоматика, поэтому вероятность возникновения аварийных ситуаций по сравнению с другими типами котлов резко снижается, если, конечно, установка была проведена правильно;
• компактность, поэтому установка такого агрегата возможна даже в самых маленьких помещениях;
• экологичность, т. к. при работе котла не образуются вредные выбросы;
• бесшумность ;
• отсутствие необходимости постоянного контроля за работой (котел можно оставлять без присмотра) и частого обслуживания. Твердотопливные котлы, например, требуют постоянного ухода и чистки;
• широкий ассортимент. На рынке представлены модели с различной мощностью (от 2 до 60 кВт и более) и функциональностью (одноконтурные и двухконтурные).

недостатки также имеют:

• высокая стоимость эксплуатации. Несмотря на развитую автоматику и системы энергосбережения, электрические котлы по-прежнему достаточно дороги в эксплуатации. Для обогрева больших помещений в большинстве случаев использовать невыгодно. Часто такие котлы используются в качестве резервный источник тепла ;
• зависимость от наличия электричества. Если в регионе наблюдаются частые отключения электроэнергии, то такой вариант обогрева не подходит;
• необходимость специальной трехфазной проводки, если используется котел мощностью более 12 кВт. Некоторые специалисты рекомендуют использовать линию с тремя фазами даже при подключении котла от 6-7 кВт.

Несмотря на имеющиеся недостатки, электрические котлы находят своих покупателей. Более того, если вы внимательно проанализируете условия на объекте, где хотите создать систему отопления, и правильно подберете электрокотел, то сможете максимально насладиться положительными качествами этих устройств.

№ 2. Типы электрокотлов по типу ТЭНа

В зависимости от способа нагрева воды все котлы делятся на ТЭНы, электродные и индукционные.

Отопительные котлы

она же самая популярная версия , причем настолько популярная, что когда говорят об электрических котлах, как правило, подразумевают конструкции с ТЭНом. Такой агрегат работает по принципу бойлера. Электроэнергия подается на трубчатый электронагреватель (ТЭН), он нагревается и отдает тепло воде, которая используется в качестве теплоносителя. ТЭН состоит из нихромовой спирали и прочной оболочки из стали, алюминия или титана. Пространство между спиралью и оболочкой заполнено кварцевым песком или другим диэлектрическим наполнителем.

Номинальная мощность в таких котлах достигается ступенчато, примерно через 10-15 минут после включения. Новые котлы ТЭН работают в проточном режиме, могут быть одноконтурными и двухконтурными. Как правило, в бак котла помещают несколько ТЭНов.

Так как прямого контакта нагревательного змеевика с водой нет (диэлектрик выступает в роли сепаратора), можно не опасаться короткого замыкания. Основная проблема таких котлов в другом. Поверхность нагревателя соприкасается с водой, появляется на ней относительно быстро шкала , которая может постепенно вывести котел из строя. Чтобы замедлить этот процесс или даже полностью его избежать, в системе лучше использовать дистиллированную воду. Также иногда используются специальные жидкости. Котлы защищены от перегрева теплоносителя терморегулятором, но в случае протечки агрегат рискует перегреться и выйти из строя.

Котлы электродные (ионные)

Конструкция данного котла предполагает наличие двух электродов, погруженных в теплообменник. К ним подводится электрическая энергия, за счет которой создается разность потенциалов. Благодаря наличию в теплоносителе солей он превращается в проводник тока. Электричество, проходящее через электролит с высоким сопротивлением, вызывает его нагрев. Достаточно всего пары минут, чтобы котел вышел на номинальную мощность. В качестве электролита (теплоносителя) берут специально подготовленная вода или жидкость на основе этиленгликоля.

В эксплуатации котлы этого типа достаточно экономичны , а для обеспечения такой же тепловой мощности, как отопительный котел, потребляют почти вдвое меньше электроэнергии. Такие агрегаты, как правило, имеют надежную продуманную автоматику, редко выходят из строя, так как ломаться здесь по сути нечему. Если в системе произойдет утечка, то перегрева не произойдет – нет электролита. Электродные котлы также хорошо работают в условиях нестабильного напряжения. Если оно упадет до 180 В, агрегат продолжит работать и вырабатывать тепло.

Из минусов только стоимость оборудования и необходимость использования специально подготовленной охлаждающей жидкости. Сколько энергии котел потратит на обогрев, будет зависеть от его состава. Еще один нюанс – необходимость надежного заземления. Электроды придется периодически менять.

Индукционный котел

Котлы этого типа начали применяться еще в 80-х годах прошлого века, но поначалу устанавливались только на производстве. Выпуск бытовых моделей начался только к концу 9 в.0 с. Принцип их работы достаточно сложен и напоминает трансформатор. Сердцем установки является индукционная катушка, которая преобразует электрическую энергию в магнитное поле, направляя ее на сердечник. Последняя представляет собой систему стальных труб с теплоносителем внутри.

Система работает хорошо. Индукционные котлы экономичны и очень компактны , долговечны (срок службы 30 и более лет) и пожаробезопасны, и проблема накипи с ними не страшна. К теплоносителю нет жестких требований, как в двух предыдущих типах котлов – можно заливать даже очищенные нефтепродукты.

Главный минус это высокая цена . Кроме того, индукционные котлы прилично весят, несмотря на свои миниатюрные размеры. Найти модель легче 20 кг не получится.

Какой котел лучше выбрать зависит от бюджета и выдвигаемых требований – в продаже можно найти все три вида.

№3. Тип подключения

Перед покупкой котла определенной мощности необходимо выяснить особенности электропроводки в доме. Среди котлов мощностью до 10-12 кВт можно найти модели, которые можно подключить как к однофазный (220 В), поэтому трехфазный сетевой (380 В). Более мощные котлы с однофазной сетью использовать нельзя – придется подключать дом к трехфазной сети.

Для подключения котла к щитку лучше взять многожильный медный провод, который при большей проводимости будет меньше греться.

Номер 4. Количество контуров

Среди электрокотлов наиболее популярны одноконтурные модели . Они отвечают только за систему отопления. Для того, чтобы обеспечить себя горячим водоснабжением, необходимо оборудовать систему водонагревателем или взять двухконтурный котел . Последний имеет два независимых контура нагрева воды. Двухконтурные электрические котлы потребляют много электроэнергии, поэтому используются редко.

№ 5. Расчет мощности электрокотла

Мощность электрокотлов колеблется от 2 до 60 кВт (для производственных и коммерческих помещений есть модели даже на 400 кВт) и выбирается в зависимости от того, какую площадь площади необходимо отапливать и если есть необходимость подогреть воду для горячего водоснабжения. В идеале для определения мощности необходимо провести полный теплотехнический расчет с учетом не только площади помещения, но и высоты потолков, уровня теплоизоляции, количества окон, дверей и др. факторы. Для этого лучше обратиться к профессионалам, но рассчитать примерную мощность Вы можете сделать это сами.

Проще всего использовать пропорцию, согласно которой необходимо обеспечить 1 кВт мощности котла на каждые 10 м ² площади при достаточной теплоизоляции и при высоте потолков не более 3 м. Лучше накинуть еще немного запаса (10-15%), а если вы используете двухконтурный котел, то к полученному значению добавить еще 25%. Этот расчет достаточно условен, но для получения более точных результатов можно использовать другую, чуть более сложную формулу.

Мощность электрокотла можно рассчитать следующим образом:

• Вт = (40 * S * h + Qo + Qd ) * k где
• 40 – средняя требуемая мощность котла на 1 м ³ , 40 Вт/м ³ ;
• S – площадь дома/квартиры;
• h – высота потолков;
• Qo – теплопотери через окна по 100 Вт каждое;
• Qd – теплопотери через двери по 200 Вт каждая;
• к – коэффициент в зависимости от региона, для южных регионов страны можно принимать 0,7-0,9, центральная и европейская части – 1,2-1,4, для севера и Дальнего Востока – 1,8-2,0.

Если расчет для частного дома , результат умножается еще на 1,5.

Допустим есть дом площадью 85 м ² , с высотой потолков 2,8 м, с 6 окнами и 2 дверьми, он находится в южной части страны. Требуемая мощность составит Вт = (40 * 85 * 2,8 + 600 + 400) * 0,8 * 1,5 = 12,6 кВт.

№6. Система регулирования мощности и управления котлом

В электрокотлах достаточно просто регулировать мощность и температуру теплоносителя. На самом деле эти два параметра взаимосвязаны, поэтому рассматривать их отдельно друг от друга нельзя.

Регулировка мощности котла осуществляется одним из следующих способов:

• ступенчатый – Частый вариант в ТЭНовых котлах. При этом в конструкции предусмотрен один ТЭН, обеспечивающий половину мощности, и два, дающих 25% нагрева. Получается, что котел может работать на 25, 50, 75 и 100% от максимальной мощности, более точную регулировку можно производить в каждой комнате благодаря вентилям на радиаторах;
• плавная регулировка достигается за счет использования реостата. Это привилегия более дорогих моделей. В простых маломощных котлах регулировки может вообще не быть.

Пользователь устанавливает в котле необходимую температуру теплоносителя для поддержания комфортных условий в доме, а котел включает отопление и выключает его при достаточном нагреве теплоносителя. Автоматика может работать с помощью механических и электронных регуляторов температуры. Оба варианта экономят электроэнергию и поддерживают комфортную температуру без постоянного контроля котла.

Механический регулятор температуры отключает подачу теплоносителя или размыкает электрическую сеть при достижении заданной пользователем температуры теплоносителя. Когда температура падает, котел снова включается. Это простой и дешевый способ, но не самый точный – температура теплоносителя на выходе из котла может отличаться от заданной на 2-3 ⁰ С. Электронные термостаты более точные, они состоят из выносного датчика и блока управления. Датчик крепится к нагревательному элементу и передает информацию о его температуре на блок дистанционно или по проводам. Естественно такие котлы стоят дороже.

Номер 7. Тип установки

Электрические котлы бывают:

• настенные;
• для наружного применения.

Понятно, что настенные занимают меньше места и подходят в тех случаях, когда это самое место сильно ограничено. Западные производители предпочитают именно этот формат установки. В напольном варианте, как правило, выпускаются более мощные котлы, которым необходимо нагреть большой объем теплоносителя.

Номер 8. Лучшие производители электрокотлов

На рынке электрокотлов работают десятки производителей, как зарубежных, так и отечественных. Европейские котлы обычно имеют плавную регулировку, собранную из более дорогих комплектующих. Наши котлы в основном имеют ступенчатую регулировку, поэтому они дешевле. Наверное, каждый из нас хорошо понимает, что на системе отопления лучше не экономить, поэтому доверять малоизвестным компаниям не стоит. самых крупных, проверенных и надежных производителей электрокотлов в мире и России:

• Protherm – Чешский производитель, который начинал именно с производства электрокотлов. На сегодняшний день выпускаются и другие типы котлов отопления, а также бойлеры, терморегуляторы и др. Электрокотлы компании имеют настенное исполнение, мощность от 6 до 28 кВт, КПД 99,5%, выпускаются в одноконтурном исполнении. В 2001 году компания вошла в состав немецкой группы компаний Vaillant;
• Vaillant производит чуть более дорогие котлы, чем Protherm, мощность до 28 кВт, все модели просты в эксплуатации и надежны;
• Buderus – крупная немецкая компания, производит электрические котлы для частных домов и коммерческих объектов, мощность настенных одноконтурных моделей 30-60 кВт;
• Kospel – надежные польские электрические котлы, представленные в широком ассортименте. Мощность от 4 до 36 кВт, модели до 8 кВт представлены в двух вариантах, для работы с сетью 220 В и 380 В;
• Bosch Также производит электрокотлы, мощностью от 4 до 24 кВт, настенные, с одним контуром, но есть возможность подключения бойлера косвенного нагрева. Вы можете купить как простой котел, так и котел в комплекте с расширительным баком и насосом;
• Ferroli – Качественные итальянские электрические котлы мощностью от 6 до 28 кВт с очень продуманной автоматикой и широким набором дополнительных функций. В котлах есть разъемы для подключения датчиков комнатной и наружной температуры, большой дисплей, возможность ежедневного программирования работы котла и даже управление котлом с помощью пульта дистанционного управления;
• Zota – Бытовые котлы, отличающиеся максимально доступной ценой и достаточно качественным исполнением. Мощность от 3 до 400 кВт, котлы представлены в нескольких линейках, в качестве нагревателей используются ТЭНы;
• РусНИТ – бюджетные хорошие котлы от Рязанской компании мощностью от 3 до 99 кВт;
• Эван – крупный отечественный производитель, входящий в концерн NIBE, выпускает котлы разных ценовых сегментов. Мощность от 2,5 до 480 кВт.

Также стоит отметить продукцию Dakon, ACV и RECO, Intoys, Alvin, Resource.

Наконец

Можно не учитывать такой фактор выбора как КПД для электрокотлов – все модели работают с КПД выше 95%, нередко этот показатель достигает 99%. Обратите внимание на оборудование. Если система отопления строится с нуля, то выгоднее взять котел в максимальной комплектации с расширительным баком, насосом и другими элементами.

Теги:Отопительный котел

Паровой котел: типы и конструкции

Джо Фарсетта, сертифицированный мастер-инспектор® и сертифицированный коммерческий инспектор



Паровые котлы могут быть простыми или сложными, в зависимости от их применения, доступного топлива и особые требования и требования, включая давление и объем пара. Паровые системы в коммерческих и промышленных условиях обычно требуют услуг лицензированного профессионального инженера на этапах проектирования и установки. Приемлемость и безопасность проектирования, установки и эксплуатации имеют решающее значение. Общие условия эксплуатации действующей паровой установки могут входить в сферу ответственности инспектора в зависимости от конкретной инспекционной работы и взаимно согласованного объема работ.

Типы котлов

Жаротрубный котел

Один из самых основных типов котлов, жаротрубный котел также является одной из старейших конструкций.

Горелка стреляет пламенем в трубку, погруженную в воду, содержащуюся в основном сосуде самого котла. Может быть несколько пожарных труб. Тепло пламени передается воде, нагревая ее до температуры кипения. Образовавшийся пар улавливается в пространстве над водой и выходит через выпускное отверстие для пара, для чего бы он ни предназначался, будь то обогрев радиатора или приведение в движение локомотива. Но поскольку в этом общем сосуде содержатся и пар, и вода, давление пара несколько ограничено. В случае, если основной сосуд поддастся повышенному давлению сверх своих возможностей, могут быть катастрофические последствия.

В области жаротрубных котлов есть два основных типа. Эти типы зависят от физического расположения печи (производства пламени). Они описываются как внешние и внутренние печи.

Каждый из двух основных типов включает подмножества. Например, существуют три вида наружных топок:

1. Котел трубчатый жаротрубный горизонтально-оборотный;
2. котел жаротрубный короткая топка; и
3. компактный жаротрубный котел.

Для внутренних печей есть две подгруппы:

1. горизонтальный трубчатый; и
2. вертикальный трубчатый жаротрубный котел.

Рассмотрим работу трубчатого жаротрубного котла с горизонтальным возвратом. В этой конфигурации большой паровой барабан установлен горизонтально внутри корпуса и опорных конструкций. Несколько дымовых труб выходят из печи и также выровнены горизонтально внутри барабана. Это имеет смысл, так как барабан расположен горизонтально. Когда барабан наполняется водой, трубы погружаются в воду.

Топливо сжигается в печи, нагревая газы, проходящие по трубам, передавая тепло воде, которая, в свою очередь, нагревает воду до точки кипения. Отработавшие газы проходят через жаровые трубы и попадают в дымовую камеру, соединенную с выхлопной трубой. Однако по мере того, как в барабане образуется пар, создается и давление. Система под давлением приводит к кипению воды при более высокой температуре. Следовательно, чем выше давление пара внутри барабана, тем выше температура кипения воды, что приводит к общему снижению производства пара. По сути, котел саморегулируется за счет давления пара, которое он производит в процессе своей работы.

Типы дымотрубных котлов с внутренней топкой

Котлы с внутренней топкой характеризуются наличием топки внутри устройства. Они включают следующее.

Корнуоллский жаротрубный котел

Этот тип котла включает простой цилиндрический корпус и единственную тепловую трубу, проходящую через его центр. Он имеет один выхлопной дымоход, соединенный с единственной тепловой трубкой.

Ланкаширский жаротрубный котел

Конструкция ланкаширского котла аналогична конструкции корнуоллского, за исключением того, что он имеет две внутренние жаровые трубы и два дымохода.



Ланкаширский жаротрубный котел

Тепловозный жаротрубный котел

Котел локомотива устаревшей конструкции. Первоначально найденный в паровозах, дрова или уголь сжигались в камере сгорания (печи). Агрегат с горизонтальной трубной конструкцией представлял собой прочное оборудование с высокой паропроизводительностью.

Вертикальный жаротрубный котел

Вертикально-трубный котел представляет собой простой котел с конструкцией вертикального цилиндра. Он включает в себя поперечные трубы, а топка расположена в нижней части котла. Камеры сгорания выходят через верхнюю часть агрегата через дымоход.

Жаротрубный котел Cochran

Котел Cochran также представляет собой котел вертикального типа с многотрубной конструкцией. Он включает в себя несколько горизонтальных дымовых труб.

Погружной жаротрубный котел

Этот тип котла имеет горизонтальную одноходовую конструкцию. Пламя выталкивается в соответствующие трубки малого диаметра. Несколько трубок малого диаметра по отдельности погружены в воду. На каждое пламенное сопло приходится одна трубка.

Водотрубные котлы

Водотрубные котлы предлагают передовые технологии производства пара. Она отличается от технологии дымогарных труб тем, что пламя из топки выбрасывается в большую зону локализации, где оно буквально отскакивает от задней стенки и распределяет тепло более равномерно и эффективно, тем самым снижая затраты на топливо. Огневые трубы направляют пламя в трубы, погруженные в воду, а не в камеру. Поскольку меньше воды для создания парового взрыва в случае отказа, операции намного безопаснее, а устройство легче осматривать и обслуживать.

В камере находится ряд трубок с водой. Трубки проходят по всей длине котла. Трубки герметичны и могут выдерживать давление по отдельности, не затрагивая соседние трубки. Тепло передается по металлическим трубкам воде, протекающей по ним.

Это заметное отличие от жаротрубных котлов, в которых вода, используемая для создания пара, окружает источник тепла. В водотрубных котлах тепло окружает водяные трубы. Это приводит к меньшей нагрузке на котел как на агрегат по сравнению с жаротрубными конструкциями.

Вода, нагретая внутри труб, поднимается наверх котла и попадает в паровой барабан. Обычно процесс занимает всего несколько минут. Пар производится с высокой скоростью. Эффекты нагрева и охлаждения создают состояние, известное как тепловое сифонирование, которое обеспечивает циркуляцию воды в котле. Эффективность работы котла позволяет ему занимать меньшую площадь, чем жаротрубные агрегаты. Водотрубные котлы в основном используются для производства пара при более высоких давлениях и больших объемах.

Компоненты водотрубного котла

Водотрубные котлы обычно включают следующие компоненты:

• корпус котла, который представляет собой внешний цилиндрический компонент корпуса высокого давления;
• грязевой барабан, в пространстве, расположенном на дне емкости для воды. Именно здесь в конечном итоге собираются примеси, образующиеся в результате превращения воды в газ. Здесь также происходит продувка дна;
• сетчатый фильтр, представляющий собой тип фильтра, который отфильтровывает любые твердые элементы;
• смотровое стекло для наблюдения за уровнем воды; и
• горелка, являющаяся источником огня, нагревающего воду

Разница между жаротрубными котлами и водотрубными котлами

Между этими типами котлов есть много различий. На базовом уровне у одного огонь погружен в воду, а у другого вода погружена в огонь. Это самая поразительная разница между двумя дизайнами. Есть отличия и в производительности.

Рабочее давление, циклы производства пара, материалы, используемые в производстве, физические размеры, эффективность, погрузочно-разгрузочные работы, а также стоимость технического обслуживания и эксплуатации — все это факторы, определяющие различия между жаротрубными котлами и водотрубными котлами.

Дополнительно:

• Конструкция водяного шланга обеспечивает более высокий диапазон давления.
• Колебания нагрузки в жаровой трубе компенсировать нелегко, в то время как колебания водяной трубы легко компенсируются.
• Водотрубные котлы могут занимать меньше места по сравнению с агрегатами большой мощности.
• Водотрубные котлы могут иметь КПД 90% по сравнению с пределом 75% для жаротрубных конструкций.
• Конструкция водотрубных котлов, как правило, более сложна, чем у жаротрубных котлов, и обслуживание обычно требует больше усилий.
• Для эффективной работы водотрубных котлов требуются специальные знания по сравнению с жаротрубными котлами, для которых практически не требуются специальные знания.

Преимущества и недостатки

Жаротрубный котел имеет определенные преимущества, в том числе его компактность. Кроме того, купить его дешевле, чем водотрубный котел. Однако он также имеет явные недостатки, в том числе ограничение на давление пара, которое он может производить. Вода и пар находятся в одном сосуде; поэтому, поскольку огневые трубы пытаются нагреть сосуд, полный воды, требуется больше времени, чтобы довести воду до температуры. Однако самым большим недостатком является возможность выхода из строя барабана (сосуда) и сильного взрыва.

Жаротрубные котлы оснащены манометром и индикатором уровня воды. Он может быть оборудован петлей Хартфорда, а может и не быть, в зависимости от того, как конденсат возвращается в агрегат. Конденсатные насосы устраняют необходимость в контуре.

Большинство небольших паровых котлов предварительно упакованы и представляют собой дымогарные трубы. Они изготовлены на заводе и физически малы. Они могут быть изготовлены, отправлены, распакованы и установлены с относительной легкостью. Большинство продаваемых на внутреннем рынке автомобилей работают на природном газе.

С другой стороны, водотрубные котлы устанавливаются на предприятиях большой мощности. Большинство из них собираются и строятся в полевых условиях, поскольку такие элементы, как воздуховоды, стальные опоры и виброгасители, также должны быть построены в полевых условиях. Выхлопные трубы, в отличие от простых дымоходов, также требуются большую часть времени. Из-за огромного размера и веса компонентов практически невозможно отправить систему в собранном виде. Основным топливом для этих установок также является природный газ, хотя в промышленных условиях иногда используется и угольный щебень.

Электрические паровые котлы

Электрические паровые котлы в основном используют нагревательные элементы с электрическим сопротивлением для нагрева воды и производства пара. Их часто можно увидеть в небольших предприятиях, которые могут включать в себя прачечные, предприятия пищевой промышленности и больницы, хотя в больнице, скорее всего, есть паровая установка.

Несмотря на то, что эксплуатация котлов, работающих на топливе, обходится дороже, этот тип котлов популярен благодаря своей простоте. Тепловая эффективность напрямую связана со стоимостью электроэнергии. Несмотря на то, что электрические паровые котлы технически эффективны и «зелены» из-за нулевых выбросов при сжигании топлива, они могут быть дорогими в эксплуатации. в зависимости от местных тарифов на электроэнергию. Кроме того, выработка электроэнергии часто приводит к сжиганию топлива на уровне электростанций, поэтому при выработке электроэнергии для «топлива» этих котлов образуются выхлопные газы.

Доступны комплектные электрические паровые котлы для производства пара низкого и высокого давления мощностью не менее 165 л.с. Они часто используются в конкретных приложениях, включая производство или упаковку продуктов питания и напитков. Электрические котлы также часто используются в процессах стерилизации.

Инспектор может увидеть большой коммерческий паровой котел, работающий на топливе, и электрический котел меньшего размера в одном и том же месте. В зависимости от потребности в паре, которая обычно высока в зимние месяцы, многие предприятия дополняют свои паровые установки электрическими установками меньшего размера. Когда потребность в паре снижается, некоторые электростанции выключают свой более крупный котел и переключаются на меньший электрический блок. Это может быть связано с высокими затратами на топливо или необходимостью технического обслуживания или ремонта. Несмотря на это, не удивляйтесь, если присутствуют два типа систем.

Хотя основной котел установки обычно поставляет пар и горячую воду для комфортного отопления и увлажнения, могут быть случаи, когда установка электрического котла для локального отопления в расширении установки будет рентабельной. Точно так же электрические котлы идеально подходят для новых технологических установок, где большие котлы, работающие на ископаемом топливе, нецелесообразны или не требуются.

Принципы генерации пара в основном такие же, с электрическими нагревательными элементами сопротивления, которые нагревают воду для производства пара. Эти агрегаты имеют многие из тех же рабочих компонентов, что и обычные котлы, за исключением горелки, дымохода и выхлопных труб. Электродные системы также являются электрическими, но в качестве проводника они используют воду. В этих системах вода становится заряженной, поэтому существует много проблем безопасности, связанных с эксплуатацией электродного котла.

Небольшие коммерческие паровые котлы обычно применяются в небольших коммерческих помещениях, таких как спа-центры, где часто используются парогенераторы для использования в парилках. Паровой котел отличается от парогенератора, который обычно имеет небольшие размеры и предназначен для решения одной ограниченной задачи.

Техническое обслуживание электрических котлов минимально, помимо обычных проверок уровня воды и ежемесячных проверок электропроводки. Как и для всех котлов, они требуют мер по борьбе с образованием накипи и периодических продувок для поддержания их эффективности. Замена нагревательного элемента, при необходимости, легко осуществляется через дверцу котла.



Дополнительные ресурсы коммерческого инспектора:
Коммерческие паровые котлы: введение
Механика паровых котлов и их применение в коммерческих и промышленных условиях

Производитель паровых котлов с электродами — Hi-Therm Boilers котел, изготовленный для применения пара высокого давления в промышленности.

Электродный паровой котел – Обзор

---

Серия электродных паровых котлов Hi-Therm работает по принципу прохождения электричества через воду, что вызывает повышение температуры воды. Он состоит из изолированного корпуса котла, электродов из специального сплава, насоса питательной воды, различных креплений и фитингов, а также электрической панели управления.

Электродный паровой котел – особенности

---

• Высокая эффективность – более 99 %
• Полностью автоматический режим
• Упакованный блок
• Доступен в версиях, не соответствующих IBR, а также в одобренных IBR конструкциях
• 9 Быстрое производство пара 004 при полной нагрузке Производство пара без загрязнения окружающей среды
• Выход пара высокого давления
• Многочисленные функции безопасности
• Малая занимаемая площадь
• Простота эксплуатации
• Легкий доступ для обслуживания и очистки
• Бесшумная работа
• Безопасная эксплуатация – без воды – без электричества
• Возможна установка рядом с местом использования
• Прочная конструкция
• Регулировка подачи пара по давлению пара
• Регулировка подачи пара по температуре пара
• Долговечная специальная легированная сталь электроды
• Изолированный сосуд высокого давления котла
• Автоматический регулятор питательной воды с насосом
• Компоненты промышленного класса

Электрод Паровой котел – Компоненты

---

Model Specifications

---

Boiler Model	KW	Kgs/hr of Steam at 10 Bars	Design (Non-IBR/ SIB/ IBR)	No . of Vessels/Circuits	No. of Electrodes	Dimensions (Meters) L*W*H
HTE-MINI	18	30	Non-IBR	1	3	1.0*1.0*1.4
HTE-1	35	50	Non-IBR	1	3	1.0*1.0*1.5
HTE-2	80	125	Неибр	1	6	1,25*1,25*1,5
HTE-3	125	200	1104	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111110 гг. *1.75
HTE-3+3 Spl	250	400	Non-IBR	2	6*2	3.0*1.5*1.75
SIB-E-6	250	400	SIB	1	6	1.8*1.8*2.5
SIB-E-8	320	500	SIB	1	9	2.5*2.0*1.8
HTE-I-3	500	780	ИБР	1	12	1,8*2,7*2,0

Проверка качества и сертификация

---

Напорный бак котлов, отличных от IBR, подвергается гидростатическим испытаниям при удвоенном рабочем давлении, чтобы убедиться в прочности и отсутствии утечек.
