Содержание

• Основная характеристика инвентаря
• По каким параметрам осуществляется выбор сечения
• Трубы из полипропиленового материала в отоплении
• Правила расчета диаметра
• Монтаж отопительной системы полипропиленовыми трубными материалами
• Советы и рекомендации по монтажу
• Суть выбора отопительных конструкций

При огромном выборе материала для обустройства конструкции обогревания подобрать необходимые соединения и основной инвентарь бывает сложно даже специалисту в этой сфере. Перед тем как начать монтаж отопительной конструкции, необходимо произвести расчёт диаметра трубы для отопления. Сделав его неправильно, можно подвергнуть всю гидродинамику неисправности. Также это может потянуть за собой и более характерные проблемы, например, протечка, порывы и сбой всей системы. Избежать этого можно, лишь грамотно подойдя к выполнению монтажных работ.

Основная характеристика инвентаря

К главным характерным особенностям оборудования для обогревательной конструкции относятся диаметры, находящиеся снаружи, внутри, а также условные. Последний – представляет собой округленный общий размер сечения, который представлен дюймами или долями дюймов.

Отличие между ними составляет разница, равная толщине механизма обогревания. Величина ее зависима от того, какой материал использовался при изготовлении инвентаря.

При устройстве отопительного строения обязательно берут во внимание внешнее сечение, чтобы впоследствии провести крепление каких-либо деталей.

Расчет диаметра труб системы отопления с внутренней стороны является основным критерием при выборе необходимого оборудования. Произведя его, можно определить способность пропуска обогревательного механизма. Это может кардинально повлиять на возможность конструкции при различной его длине и на число радиаторов, которое можно будет подсоединить к установке отопления.

Учитывая размер сечения, возможен прогноз того, сколько тепла система обогрева потеряет.

Трубы для отопления

По каким параметрам осуществляется выбор сечения

Подбирая конструктивный материал, нужно учитывать, что для разных схем обогрева требуется наличие некоторых параметров, которые будут влиять на производительность установки. К ним относятся:

• сырье, из которого изготавливают трубы;
• какой вид радиаторов будет использован;
• особенности разводки обогревающей конструкции;
• ожидаемое водное давление;
• с какой быстротой водный поток движется по системе.

Рассчитывая сечение будущего нагревающегося механизма, для начала необходимо обратить внимание на тип используемого материала, который после будет использован в его монтаже. В этом непременно есть необходимость, поскольку измерительные коэффициенты и маркировка для разных материалов свои. Стальные и чугунные, например, маркируют исходя из расчета диаметра внутреннего, а медные и пластиковые – внешнего. Особенно это важно при планировании монтажа установки из комбинации нескольких их видов.

Если вы лишены возможности пригласить специалиста для произведения расчета, то при желании вполне можно сделать это самостоятельно.

Трубы из полипропиленового материала в отоплении

Изделия из полипропилена разнятся от других видов невысокой ценой и простотой в установке. Ко всему этому еще можно добавить устойчивость к появлению отложений, невозможность возникновения коррозии, непроводимость электрических разрядов, наличие эстетически привлекательного вида и редкие случаи протечки. Также, необходимые элементы из полипропилена, используемые в отопительной системе не имеют вредных воздействий на организм человека.

Полипропиленовая труба

Есть два вида труб из полипропилена:

1. Армированные (как арматура, используется фольга из алюминия или стекловолокна).
2. Не армированные (отсутствует какой-либо тип арматуры).

Для определения того подойдут ли элементы из полипропилена в использовании в обогревательной системе, проектант обязательно должен учитывать величину температуры на входе, являющуюся максимальной. Перед проектировкой отопления, нужно знать какой диаметр элементов будет использоваться.

Расчет диаметра полипропиленовых труб отопления – это довольно сложная процедура. Его целью является подборка таких размеров для каждого из участков, чтобы при покупке вышло более экономно. Большой размер сечения обойдется слишком дорого, а маленький приведет к снижению напора.

Правила расчета диаметра

Специалисты утверждают, что создавая принудительную систему, необходимо брать трубы с наименьшим диаметром. И это не просто так:

• отопительная система при малом сечении материала быстрее обогреет теплоноситель, а это существенная экономия средств и времени;
• уменьшение диаметрального размера приводит к замедлению скорости воды в обогревательной системе;
• трубы с небольшим диаметром достаточно просты в монтаже;
• трубопровод, выполненный из материала с малым диаметром, считается более выгодным с экономической точки зрения.

Выбор подходящего диаметра трубы

Но эти утверждения отнюдь не означают, что вне зависимости от проекта системы отопления, нужно покупать трубы с меньшим диаметром. Слишком маленькое сечение сделает отопление шумным и малоэффективным.

Чтобы узнать нужный размер диаметра, используется следующая технология. Оптимальное сечение зависит от расхода воды и скорости потока. Поэтому воспользуемся несложной формулой для трубопровода в отдельном доме:

Д = корень квадратный из (4 – Q – 1000 / п * v),

в которой: Q = расход воды;

v = до 32 мм – от 0,7 до 1,2 м в секунду, от 32 мм и выше – от 1,5 до 2 м в секунду;

п = 3,14.

Для многоквартирных домов необходим более точный расчет, поскольку монтаж стояков производится трубой с внутренним диаметром в 32 мм.

Монтаж отопительной системы полипропиленовыми трубными материалами

Установить трубы из полипропиленового материала своими руками довольно просто и вовсе необязательно призывать на помощь специалистов. Для монтажа такого рода системы отопления используют спайку или сваривание, но никак не соединители с резьбой. Если все материалы готовы, то можно приступать к работе. Приведенная ниже инструкция поможет выполнить все этапы быстро и качественно.

1. Перед тем как приступить к свариванию труб, необходимо их нарезать, согласно расчетам длины каждого участка. Это делается специальным инструментом, который после его использования оставит ровный край, с которым легко и комфортно работать.

   Ножницы для нарезки труб

2. Один конец трубы из полипропиленового материала помещают в насадку нужного диаметра, сварочного агрегата и разогревают при температурном режиме в 260 градусов. Срок разогрева зависит от сечения трубы: 20 мм нагревается за 5 с.; 25 мм – 7 с.; 32 мм – 8 с.; 40 мм – 12 с.; 50 мм – 18 с.; 63 мм – 24 с..
3. Нагревшийся край инвентаря соединяется также с нагретым предварительно фитингом, и удерживают на протяжении семи секунд. По истечению нескольких минут остывшие детали, достигнут надежности, герметичности и прочности.
4. Соединив все трубы, необходимо проверить качество монтирования. Это делается методом продувания полипропиленовой системы, если прохождение воздуха не затрудненное различного рода препятствиями, то значит все в порядке и запайки изнутри не существуют. Если же есть определенные трудности с продуванием, то причину сразу же нужно определить и убрать.

Как вы уже смогли убедиться, ничего сложного в этом виде работ нет.

Советы и рекомендации по монтажу

Для того чтобы соединения получились более герметичными и надежными, материал обязательно должен быть максимально чистым и сухим.

Ремонт участка, где трубопровод уже функционирует, следует проводить только после полного слития воды из системы.

Если в установке используются армированный полипропиленовый материал, то его перед свариванием нужно тщательно зачистить. Фольга удаляется с участка длиной примерно в 1-1,5 см острым строительным ножом.

Если алюминиевые слои расположены глубоко внутри, то перед сваркой они не требуют проведения зачистки.

Проводя работы по свариванию, необходимо как можно внимательнее следить за тем, чтобы не произошло чрезмерного перегрева труб, поскольку внутри могут возникнуть спайки, в последующем влияющие на проходимость водных и воздушных потоков.

Суть выбора отопительных конструкций

При осуществлении подбора труб для отопительных целей, часто возникает ряд вопросов: какая из труб лучше, какой материал будет экономически более выгодным, и при этом иметь большую теплоотдачу, как рассчитать нужное сечение?

После ответа на первые из них, каждый из тех, кто хоть раз столкнулся с монтажом трубопровода, производил расчёт диаметра трубы для отопления. За основу берутся следующие показатели:

• Схема разводов обогревательной системы;
• Коэффициент сопротивляемости;
• Внутренний диаметр;
• Скорость, с которой водный поток движется по обогревающему устройству;
• Показатель остывания тепло-проводника в радиаторах;
• Сечения входных и выходных отверстий котла;
• Количество тепла, которое будет передано на устройство обогрева.

При наличии сложной отопительной конструкции, с большим количеством радиаторов или теплыми полами, воспользуйтесь помощью профессионала, который сделает правильное теплотехническое вычисление. Потому что ошибочный расчет может в будущем потребовать от вас дополнительных затрат финансового и физического плана, чтобы исправить недочеты.

Как и в любых других расчетах, в вычислении сечения коллектора есть определенные нормативы:

• вода не может двигаться со скоростью больше полутора метров в секунду;
• разница в температуре воды на выходе котла и при возвращении в него не превышает 15-20 градусов по Цельсию;
• коэффициент сопротивляемости должен быть указан фирмой производителя;
• размер сечения входа и выхода отопительного котла указан в пособии для пользования заводом производителем;
• передаваемое тепло рассчитывается как суммирование мощностей всех радиаторов или теплых полов;
• расход воды равен показателю – 0,86.

Расчет диаметрального размера коллекторов для отопления также можно провести при помощи специальных таблиц вычисления сечения.

площади поверхности, толщины стенки, массы

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Содержание статьи

• 1 Для чего нужны расчеты параметров труб
• 2 Внутренний и наружный диаметр, толщина стенки, радиус
• 3 Расчет площади поверхности трубы
• 4 Расчет веса
• 5 Как высчитать площадь поперечного сечения
• 6 Как рассчитать объем воды в трубопроводе

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ,  полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R². Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см², подставляем в формулу S = 2 * 20,25 см² = 40,5 см².

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где  a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм² или 20 см² или 0,002 м².

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,016² * 30 м = 0,0241 м³. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

Калькулятор объема трубы

| Объем, диаметр, вес

Набор инструментов

Инструменты

Калькулятор объема трубы

Закладка

Сантехникам и другим подрядчикам нужны правильные инструменты для решения сложных математических уравнений в полевых условиях, таких как расчет объема трубы, чтобы определить, сколько вода, с которой он может справиться. Калькулятор объема трубы ServiceTitan делает расчет трубы простым и легким. Измерьте объем труб по внутреннему диаметру и длине. Вы также можете использовать этот калькулятор, чтобы подсчитать, сколько весит объем воды в трубах.

Диаметр трубы

Длина трубы

Узнайте, как мы вычислили этот результат, ниже.

Результаты

Объем:

галлонов

литров

Вес:

Слесарям-водопроводчикам и другим подрядчикам нужны инструменты для расчета объема, такие как комплекс уравнений в области математики и других подрядчиков. чтобы определить, сколько воды он может выдержать. Калькулятор объема трубы ServiceTitan делает расчет трубы простым и легким.

Измерение объема труб по внутреннему диаметру и длине. Вы также можете использовать этот калькулятор, чтобы подсчитать, сколько весит объем воды в трубах.

Что такое калькулятор объема трубы?

Сантехники и другие квалифицированные специалисты используют калькулятор объема воды в трубе, чтобы определить точный объем трубы, а также массу жидкости или вес воды, протекающей по ней. Этот супер-полезный инструмент по сути работает как калькулятор объема жидкости.

Кто пользуется калькулятором объема трубы?

Сантехники, подрядчики по ирригации, септические бригады и работники, обслуживающие бассейны, постоянно проводят расчеты труб в полевых условиях, чтобы определить правильный размер трубы для установки, определить расход воды и давление или работать над максимальной эффективностью насоса.

Калькулятор объема трубы ServiceTitan также легко вычисляет:

• Объем воды систем отопления в доме.

• Расчеты трубопроводов для наполнения садового пруда.

• Объем трубопровода, необходимый для установки системы полива газонов и садов.

• Правильный расчет размера трубопровода, необходимый для наполнения бассейна.

Объем Формулы трубы

Формула объема трубы:

Объем = PI x Радиус² x Длина

. внутренний диаметр и длина трубы в дюймах или миллиметрах.

Рассчитайте внутренний диаметр трубы, измерив расстояние от одного внутреннего края через центр и до противоположного внутреннего края.

Используйте одни и те же единицы измерения (дюймы или миллиметры) для измерения длины трубы.

Рассчитайте радиус трубы через ее диаметр. Чтобы получить радиус, разделите диаметр на 2.

Возьмите радиус и возведите его в квадрат или умножьте на себя. Например, 5² = 25,9.0003

Пример расчета объема трубы

Вот конкретный пример применения формулы объема трубы:

Полезный совет: Чтобы возвести число в квадрат, умножьте число само на себя. Чтобы возвести число в куб, умножьте число само на себя три раза.

Калькулятор объема трубы в галлонах

Если вам нужно узнать вместимость воды в галлонах, вам нужно будет преобразовать объем воды в метрической системе калькулятора труб в кубические дюймы.

• Кубический дюйм = 1 дюйм x 1 дюйм x 1 дюйм.

• Дюйм = единица измерения длины.

• Квадратный дюйм = единица измерения площади.

• Кубический дюйм = единица измерения объема.

• В 1 галлоне США содержится 231 кубический дюйм.

• Плотность воды = 997 кг/м³

Пусть калькулятор объема водопроводной трубы ServiceTitan избавит вас от догадок при попытке определить объем воды в трубах, измеренный в галлонах. Чтобы узнать об общих размерах труб, подрядчики могут также обратиться к онлайн-диаграмме общего объема труб.

Калькулятор размера трубы Дополнительный совет

Если вы не знаете, как измерить внутренний диаметр трубы, подумайте о приобретении набора штангенциркулей, которые подходят для внешней стороны трубы. Используйте штангенциркуль для непосредственного измерения наружного диаметра вместо оценки внутреннего диаметра по окружности.

После того, как вы определите внешний диаметр, обратитесь к этой таблице общих размеров труб, чтобы точно определить внутренний диаметр вашей трубы.

Объем трубы: итоговая строка

Объем трубы равен объему жидкости внутри нее или объему занимаемого ею пространства.

Сантехники и другие подрядчики по обслуживанию стремятся получить точные измерения при работе с трубами для водопровода, ОВКВ, ирригации и т. д., поэтому они выполняют работу правильно с первого раза.

Калькулятор объема трубы ServiceTitan повышает точность данных, экономит время и сокращает количество отходов, поэтому вы каждый раз знаете, что выбрали трубы нужного размера для работы.

Заявление об отказе от ответственности

*Рекомендуемые значения являются добросовестными и предназначены исключительно для общих информационных целей. Мы не гарантируем точность этой информации. Обратите внимание, что другие внешние факторы могут повлиять на рекомендации или исказить их. Для получения точных результатов обратитесь к профессионалу.

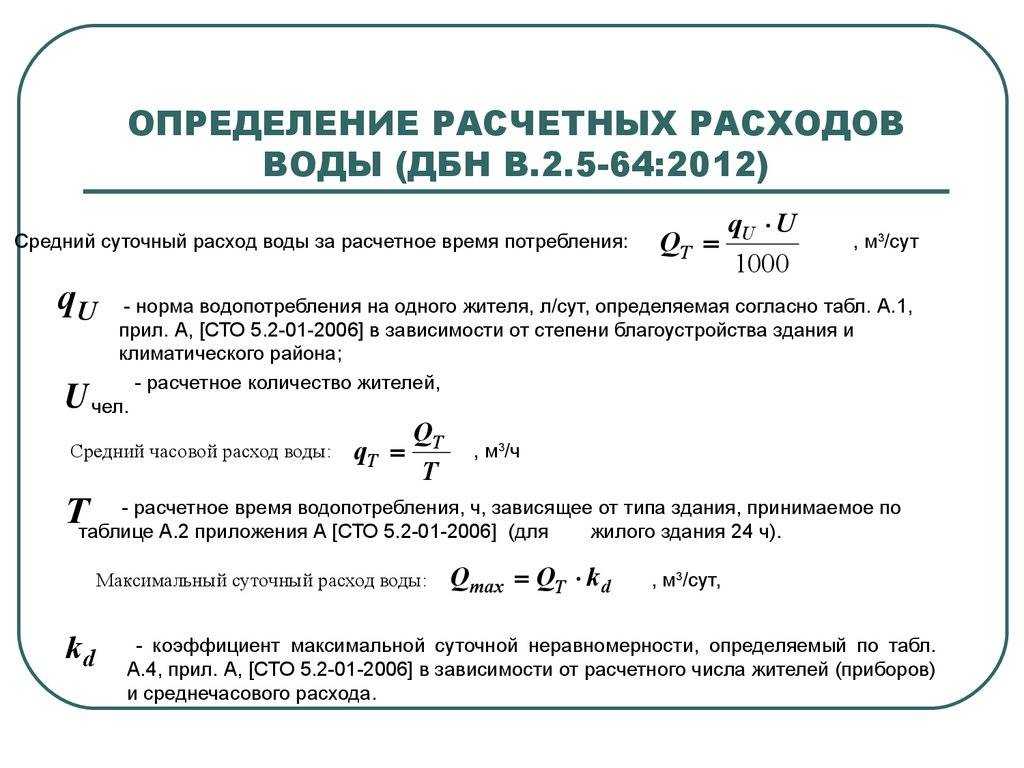

Расход воды и расчет диаметра трубы

Расход воды и диаметр трубы подробно исследуются в счетах. Системы водяного отопления, индивидуального и районного отопления жилых помещений сегодня, заводского и цехового, тепличного отопления, геотермальная энергия используется для систем отопления.

Необходима система отопления расход воды , размеры трубы системы отопления (определение диаметра трубы) является первым параметром, который необходимо знать. По скорости жидкости определяется перепад давления, а также другие параметры, можно уточнить диаметр трубы. Подача воды , температура тепла системы отопления и температуры обратной воды задаются вычисляются по Уравнению 1.1 ;
м = Q/(ρ × Cp × ΔT) [м³/ч] Уравнение 1.1
здесь;

m [м3/с]: расход воды
Q [кВт]: тепловая потребность
ρ [кг/м3]: плотность воды (таблица 1.1)
CP [кДж/кг ° c]: удельная температура воды (таблица 1.1 )
ΔT [° c]: разница температур обратного трубопровода между
Пример-1. :
Потребность в отоплении 1000 кВт, температура на входе в систему отопления 90°C и температура обратной линии отопления 70°C является потребностью в воде для отопления теплицы;
м = 1000/(972 × 4198 × 20) = 0,0123 [м³/ч] = ‘ 0,0123 × 3600 = 44,1 [м³/ч]
Примечание: значения плотности и удельной теплоемкости Воды при средней температуре туда-обратно (80°С) находятся из таблицы 1. 1.

Расчет диаметра трубы

Необходимая система отопления Расход воды был рассчитан после определения диаметра трубы, из которой состоит система после того, как расчет назначен в соответствии с шагами.
Принцип Бернулли, поток может возникнуть для рассматриваемого случая, точка B должна иметь больше энергии. (

Рисунок 1.1 ) Эта разница энергий, трение трубы между жидкостью и внутренними башнями трубы используется для преодоления сопротивления.

Рисунок 1.1 – Принцип Бернулли

Полный перепад давления жидкости при энергообмене hf (м). Падение давления зависит от следующих параметров.
L [м]: длина трубы
D [м]: внутренний диаметр трубы
V [м/с]: при средней скорости жидкости
μ [Па с]: динамическая вязкость жидкости
ρ [кг/м3]: жидкость плотность
KS [м]: Шероховатость трубы
Перепад давления, создаваемый сопротивлением жидкости, уравнение Д’Арси-Вейсбаха известно как Уравнение 1. 2 вычисляется из.
HF = λ × (L/D) × [(ρ, V²)/2] [Па] Уравнение 1.2
здесь;

HF [Па]: перепад давления
λ [-]: коэффициент трения (диаграмма Муди на рис. 1.2)

L [м]: длина трубы
D [м]: внутренний диаметр трубы
V [м/с]: находясь в средней скорости жидкости (Уравнение 1.3)
ρ [кг/м3]: Плотность жидкости
Расчет диаметра трубы, Уравнение 1.2 выполняется с использованием формы метода проб и ошибок. Расход жидкости приблизительно соответствует выбранному диаметру трубы; выбранный диаметр трубы и другие параметры, Уравнение 1.2 изложено вместо этого. Длина трубы, L, а не 1, вводит в трубу метр гидравлического давления. Системы отопления, рекомендуемый перепад давления в трубе с фасонкой для труб малого диаметра (от труб DN150) 100-200 Па/м, а для труб большого диаметра 100-150 Па/м. довести перепад давления до выбранного диаметра трубы, должен оставаться в пределах рекомендуемого перепада давления. Если перепад давления, возникающий в соответствии с выбранным анкером, рекомендуемый не выбран в диапазоне диаметров путем изменения расчета перепада давления в этом диапазоне снова до.
Скорость в жидкости рассчитывается по уравнению 1.3 .
V = (4 × m)/(π × D²) [м/с] Уравнение 1.3

здесь; V [м/с]: средняя скорость жидкости
м [м3/с]: расход воды (уравнение 1.1)
D [м]: внутренний диаметр трубы

Рисунок 1.2 Диаграмма Муди
Расчет расчет диаметра трубы и перепадов давления, относительной шероховатости, числа Рейнольдса, расчет динамической вязкости жидкости, а также других необходимых параметров Пример-1.2 также описаны.

Пример-1.2 :
Потребность в воде для отопления 45 [м³/ч] диаметр трубы системы отопления теплицы? (средняя температура воды 80 °С)

1. Итерация (диаметр трубы = DN150, D = 160, 3 мм)
• Скорость нахождения в жидкости рассчитывается из

Уравнение 1. 3 .

V = (4 × 45)/(π × 3600 × 0,1603 ²) = 0,62 [м/с]
• Коэффициент Рейнольдса основан на числе Рейнольдса Число Рейнольдса рассчитывается по уравнению 1.4

Re = ρ × V × D/μ [-] Уравнение 1.4

здесь;
Re [-]: число Рейнольдса
ρ [кг/м3]: плотность жидкости (таблица 1.1)
V [м/с]: нахождение в средней скорости жидкости (уравнение 1.3)
D [м]: внутренний диаметр трубы
μ [Па с]: динамическая вязкость воды (таблица 1.1)

Таблица 1.1 – Тепловые свойства воды
Из уравнения 1.4;

Re = 971,82 × 0,62 × 0,1603/(0,355 × 10-³) = 272071 [-]

• Относительный коэффициент трения pürüzlülüğe зависимая относительная шероховатость рассчитывается из Уравнение 1.5 .

B. Шероховатость = ks/D [-]

Уравнение 1.5

здесь;
KS [м]: Шероховатость трубы (таблица 1.2)
D [м]: внутренний диаметр трубы


Таблица 1. 2 – по коэффициентам шероховатости в материале

Уравнение 1.5 den;
B. Шероховатость = 0,045 * 10-³/0,1603 = 0,0003 [-]

• Коэффициент трения, число Рейнольдса (272071) и относительное значение pürüzlülüğe (0,0003) из рисунка 1.2 λ = 0,016.

• Все эти значения находятся в Уравнение 1.2 вместо этого рассчитывается по падению давления.

HF = 0,016 × (1/0,1603) × (971,82 × ² 0,62/2) = 18,64 [Па/м] очень низкий и меньший, чем указанный выше диаметр, учитывают цифры, которые повторяются до тех пор, пока не будет достигнуто значение, находящееся в пределах диапазона перепада давления.

2. Итерация (диаметр трубы = DN100, D = 107, 1 мм)

V = (4 × 45)/(π × 3600 × 0,1071²) = 1,39[м/с]
Re = 1,39 × 971,82 × 0,1071/(0,355 × 10-³) = 407532 [-]
B. Шероховатость = 0,045 * 10-³/0,1071 = 0,0004 [-]

• Коэффициент трения, число Рейнольдса (407532) и относительное значение pürüzlülüğe (0,0004) из рисунка 1.
