Индукционное отопление дома своими руками, система нагрева воды

Сегодня индукционное отопление создает довольно сильную конкуренцию газовым и электрическим котлам. А на рынке отопительного оборудования индукционные котлы позиционируют как один из самых экономичных вариантов. Если в промышленности такие котлы стали появляться в далеких 80-х, то уже в 90-х их начали использовать и в бытовых целях.

  • Основные принципы работы
  • Развенчание мифов

Основные принципы работы

Принцип работы индукционного котла

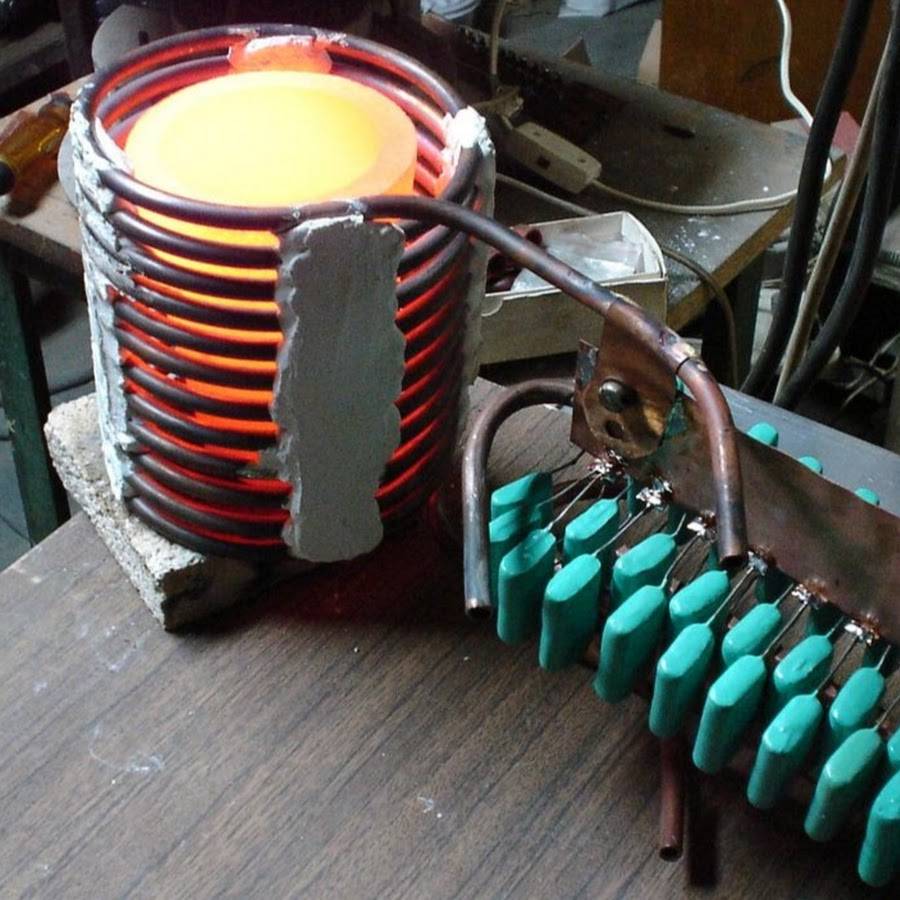

Уже из названия индукционного отопления можно понять, что в основе работы таких котлов – принцип электромагнитной индукции. И чтобы точно понять, как же работает система, достаточно через катушку толстой проволоки пустить большой ток. Вокруг этого устройства обязательно появится электромагнитное поле, и довольно сильное. И если поставить в него любой ферромагнетик – то есть тот металл, который притягивается, то он нагреется – и достаточно быстро.

Итак, простейший пример индукционного отопления, то есть, источника тепла, — это катушка, которая намотана на трубу из диэлектрика.

Вовнутрь необходимо поместить сердечник из стали. Катушка, которая подсоединена к источнику электричества, будет нагревать стержень из металла. Теперь остается подключить устройство к магистрали, где циркулирует носитель тепла, — и такое примитивное индукционное отопление своими руками начнет работать.

Если коротко описать принцип работы, то для этого потребуется всего лишь несколько суждений. Электрическая энергия создает электромагнитное поле. Металлический сердечник нагревается под воздействием электромагнитных волн. Избыточное тепло от стержня идет к теплоносителю, нагревая его.

Теплоноситель в таких системах может быть не только обычной водой, но и этиленгликолем, и маслом. Из-за того, что жидкость нагревается интенсивно, получаются конвекционные потоки. Горячий носитель тепла идет вверх, а его мощи уже достаточно, чтобы работал небольшой контур.

Если же магистраль имеет большую протяженность, — то требуется ставить циркуляционный насос.

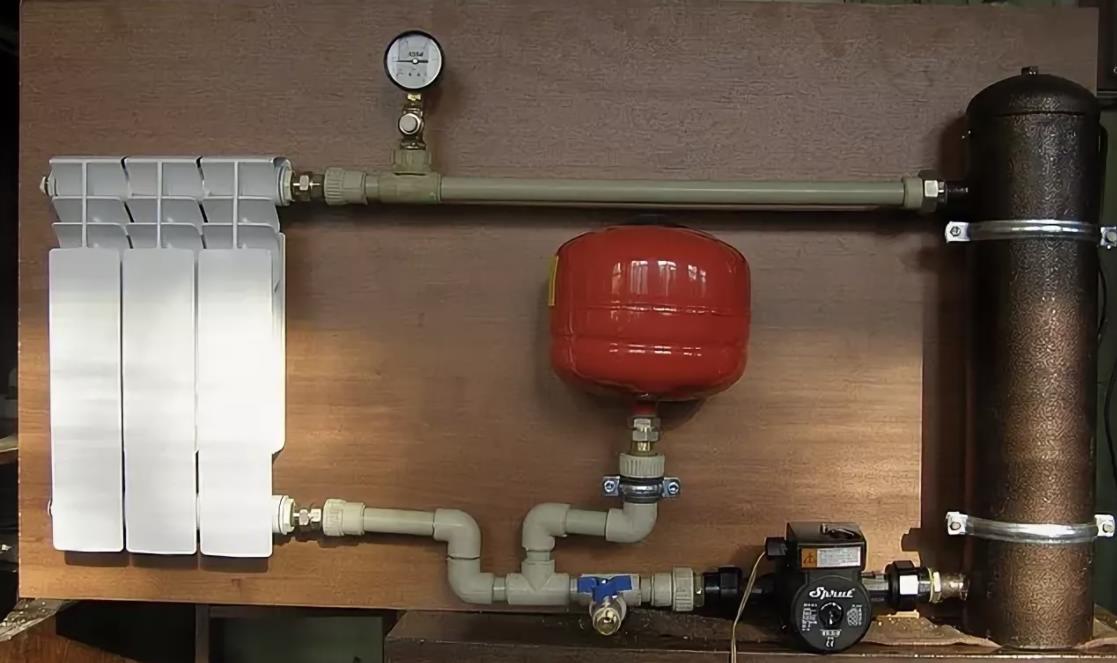

Система отопления с индукционным котлом

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

  • Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

Нагрев воды в индукционном котле

  • Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

Экономический эффект использования индукционного котла

  • Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.
  • Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
  • Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
  • Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

Индукционный котел

  • Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

Помогите нам стать лучше! Оцените качество подачи материала

Загрузка…

Индукционная система отопления – преимущества и недостатки. Жми!

Отопление является непременным атрибутом практически всех загородных домов и коттеджей. Ведь от того, как функционирует отопительная система, во многом зависит тепло и уют домашнего комфорта.

На современном рынке отопительного оборудования весьма широкую нишу занимают котлы всевозможных модификаций. Каждый может подобрать себе индивидуальный котлоагрегат в зависимости от возможностей и технической необходимости.

Однако стоит отметить, что постоянный рост разных видов топлива приводит к тому, что многие владельцы домовладений начинают задумываться над тем, какое отопление установить, чтобы оно эффективно обогревало помещение, и при этом была явной экономия денежных средств, затраченных на обогрев жилища.

Альтернативным в этой ситуации может стать индукционное отопление, которое по праву можно считать новинкой технологической мысли.
Для того, чтобы понимать о чем идет речь, мы в этой статье подробно раскроем все важные стороны этого вида отопительного оборудования, а также расскажем о том, каков принцип работы этого отопления.

Конструкция

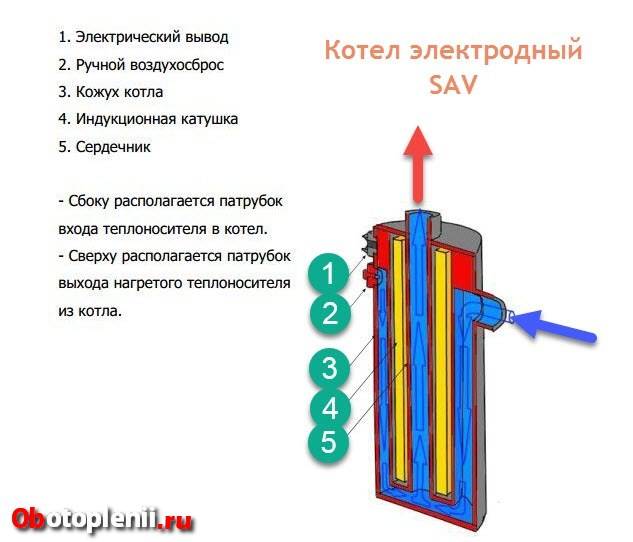

Схема индукционного котла

Основным элементом этого вида отопления является индукционный котел.

Этот агрегат представляет собой своего рода электрический нагреватель воды, который функционирует на основе действия электромагнитной индукции.

Конструкция этого электрического котлоагрегата, как правило, состоит из следующих основных элементов:

Таким образом, уникальная конструкция индукционного агрегата позволяет его использовать для отопления жилища, обогрева гаража и различных хозяйственных помещений.

Как работает

Принцип работы котла этого вида заключается в ряде следующих действий:

  1. Теплоноситель поступает в котел через нижнюю часть.
  2. Во внутреннем узле теплоноситель нагревается под воздействием магнитного поля за счет того, что имеет большую поверхность соприкосновения с теплообменником.
  3. Нагретая вода поступает через верхний патрубок непосредственно к батареям отопления.

Наглядно принцип работы электрического котла этого вида можно рассмотреть на следующем рисунке.

Устройство индукционной отопительной системы

Отопительная система этого вида состоит из следующих элементов:

  1. Циркуляционный насос.
  2. Батареи отопления.
  3. Индукционный котел.
  4. Мембранный бак.
  5. Блок управления системой.
  6. Водозапорные шаровые краны.

Исходя из вышеуказанной схемы, смело можно сделать вывод: индукционное отопление вполне можно сделать своими руками.

Основные преимущества и недостатки

Отопительная система на основе индукционного котла обладает целым рядом положительных моментов, к которым можно отнести:

  • коэффициент полезного действия составляет практически 99%;
  • небольшие габаритные размеры оборудования;
  • нагрев теплоносителя осуществляется достаточно быстро;
  • возможность установки в любых помещениях;
  • бесшумность работы котлоагрегата системы;
  • имеет достаточно длительный период эксплуатации;
  • не требует регулярного технического обслуживания и удаления накипи;
  • котел индукционного отопления работает без продуктов сгорания, поэтому не требуется оборудования отводных дымоходов и специальных помещений;
  • агрегат может работать как от постоянного, так и от переменного тока;
  • работа системы полностью автоматизирована, поэтому здесь не требуются человеческие усилия.

Стоит также указать, что индукционное отопление имеет и некоторые недостатки, к которым можно отнести следующие моменты:

И в заключение хочется сказать то, что многие отзывы владельцев индукционного отопления говорят о том, что это достаточно практичный способ обогрева любых типов зданий. И это действительно так! Ведь эффективность работы электрического котла этого вида и отличные технические характеристики не вызывают ни у кого сомнений.

Смотрите видео, в котором подробно рассказывается об особенностях и преимуществах индукционного отопления:
