виды батарей и их особенности, инструкция по этапам, монтаж системы

Монтаж отопления – серьезный этап подготовки дома к эксплуатации. Крепление радиаторов отопления к стене не единственная, но достаточно большая сложность в этом процессе. Чтобы все сделать правильно и получить хороший результат своей работы, вам необходимо понимать, какие существуют варианты крепления, разновидности батарей, тонкости работы.

Первым вопросом все-таки стоит рассмотреть виды батарей, которые могут быть использованы вами как в загородном доме, так и в квартире.

Виды радиаторов для отопительных систем

Важным фактором при выборе батареи является соотношение цена-качество. В данном сегменте рынка показателем качества принято считать коэффициент теплоотдачи. Но у каждого материала существуют помимо этого преимущества и недостатки. Чтобы определиться с окончательным выбором, стоит ознакомиться со всеми параметрами основных видов радиаторов.

Чугунные батареи

Преимущества этого вида следующие:

• Чугунные батареи имеют очень толстые стенки, что добавляет им долговечности.
• Чугун стоек к коррозийным образованиям.
• Такие радиаторы долго отдают тепло даже после того, как вы выключили систему отопления.
• По сравнению с другими видами у чугунных батарей самый длительный срок эксплуатации.

Чугунная батарея

Недостатки

1. Крепление чугунных радиаторов к стене затруднено из-за их большого веса. При их монтаже обязательно нужно использовать поддерживающие подставки.
2. К недостаткам также относят их малоприглядный вид и массивность.

Радиаторы из стали

Плюсами данного вида производители и потребители считают:

• Небольшой вес, который облегчает процесс монтажа.
• Высокую скорость нагрева системы, и как следствие быстрое получение теплоотдачи.

Минусами считаются:

1. Небольшая температура нагрева и быстрое охлаждение системы.
2. Небольшой срок службы.
3. Рабочее давление таких батарей не должно превышать 10 бар.
4. Малая устойчивость к гидро и пневмоударам.

Радиаторы из алюминия

Преимущества данного вида:

1. Аккуратный и эстетичный внешний вид.
2. Высокая скорость крепления алюминиевых радиаторов к стене за счет небольшого веса.
3. Максимальная теплоотдача.
4. Рабочее давление до 20 бар.

   Алюминиевый радиатор

5. Возможность безграничного набора секций (все зависит от помещения, в котором будет устанавливаться радиатор).

Отрицательными свойствами данного вида батарей являются слабая стойкость к коррозии и быстрое разрушение места соединения с другим видом металла.

Биметаллические радиаторы

Это самый универсальный вид, объединяющий в себе прелести стальных и алюминиевых батарей. Крепление биметаллических радиаторов к стене также отличается простотой, а сталь внутри батареи препятствует образованию коррозии и увеличивает рабочее давление до оптимальных показателей. Зачастую профессионалы рекомендуют остановить свой выбор как раз на этом варианте.

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

1. Подготовку материалов и оборудования.
2. Расчет местоположения.
3. Установку кронштейнов.
4. Производство собственно монтажа.
5. Опайку или герметизацию места стыка.
6. Проверку системы.

Подготовительный этап

Этот этап распространяется на все виды строительных работ. В первую очередь обратите внимание, к какому типу систем относится ваша система отопления. Они бывают однотрубные и двухтрубные. Если вы обладатель однотрубной системы отопления вам необходимо будет дополнительно приобрести байпас, который позволит вам в случае возникновения необходимости отключать любой участок системы, не прибегая к ее полному перекрытию.

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка. При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

• Ключи.
• Пакля.
• Вентили.
• Сгоны.
• Муфты.
• Переходники.
• Кронштейны.
• Втулки.
• Ниппели.
• Уголки.

Если вы все-таки выбрали, например, чугунные батареи, вам наверняка придется докупить еще и краны Маевского и установить их своими руками. В биметаллических и алюминиевых секциях они уже встроены. Это приспособление позволяет стравливать лишний воздух из системы и сохранять ее функциональность, препятствуя завоздушиванию.

Как правильно осуществить монтаж

Монтаж батареи, в том числе и биметаллического вида, имеет ряд правил. Вы должны определить для себя параметры, которых обязательно нужно придерживаться.

Монтаж батареи к стене

Вы должны знать, что батарея крепится с учетом расстояния от всех поверхностей и плоскостей, рядом с которыми находится. Чтобы обеспечить необходимый приток воздуха к системе, вы должны оставить зазор от пола не менее 10 сантиметров. Для того чтобы воздух равномерно распространялся по комнате от подоконника до радиатора, также необходимо оставить пространство в 10-15 сантиметров. От стены до радиатора расстояние не должно быть меньше, чем 3 сантиметра.

Итак, как закрепить радиатор отопления правильно и расположить его в соответствующей нише, вы уже поняли, но помимо отступов нужно еще и знать другие нюансы. Вы должны соблюсти правильный угол наклона, рассчитать необходимое количество секций, кронштейнов. Очень часто люди приходят в магазин и не знают определенных параметров, без которых выбор количества не имеет смысла и производится наобум. Мы же не приветствуем подобных экспериментов, поскольку вы можете купить меньшее количество материалов, что приведет к тому, что система не справится с отоплением помещения и у вас будет холодно. Следующая часть статьи как раз и посвящена вопросам правильного расчета.

Монтаж отопления

Как крепить батарею к стене «поверхностно» представляет каждый, но произвести правильно расчет вы сможете, только обладая точной информацией.

Первым нюансом является кубатура вашего помещения. Здесь важна не только площадь, но и высота потолков. Тщательно изучите свое помещение и только тогда при помощи консультанта в магазине подберите необходимое количество секций.

Количество кронштейнов минимально может быть ограничено парой, это в том случае, если площадь около 1 квадратного метра. На каждый следующий квадрат добавляется еще по одному кронштейну. Чтобы не сделать слишком слабую систему крепления, количество кронштейнов всегда рассчитывается с учетом запаса в одну штуку.

Подключение радиатора

Итак, все расчеты произведены. Подготовка закончена, приступаем собственно к монтажу. Отмерять все нужно тщательно, несколько раз перепроверяя все отметки с помощью уровня и линейки. Если уверены, значит сверлите. После того, как отверстия проделаны, в них вставляются специальные дюбеля и вкручиваются крепления. Пришло время примерки. Навесьте батарею и хорошенько осмотрите, как у вас получилось. Если вы все сделали как надо, то в результате вы увидите хорошо «севший» радиатор, плотно и равномерно распределивший вес на креплениях. Попробуйте подвигать получившуюся конструкцию. Если батарея прочно зафиксирована, можно приступать к соединениям.

Герметичность соединений – главное, чего вы должны добиться. Поскольку любая протечка ведет к неисправности или отклонениям в работе всей системы. Для того чтобы этого избежать, вам стоит воспользоваться уплотнителями, в качестве которых подойдут пакля, силикон или герметик, уплотнительные ленты. Система при соединении работать не должна! Если у вас есть вентили, которыми вы можете обезводить и отключить часть системы, обязательно сделайте это!

Приступаем к сборке соединений. Вкручиваем все необходимые части стыковки, тщательно герметизируя. Если на вашей батарее присутствует защитная пленка, снимать ее стоит только после опресовки всех соединений. Для страховки на этом этапе работ вы можете попросить присутствия сантехника, это облегчит вам работу и придаст уверенности в правильности ее осуществления и проведения. Если вы в процессе допустите какие-либо ошибки, опытный мастер тут же поможет вам их устранить, чем сбережет и время и деньги на переделку в случае неудачного процесса монтажа.

Что касается чугунных систем, то здесь все немного сложнее. Вы обязательно перед установкой должны его полностью раскрутить (это делается в основном на верстаке и не в одиночку), проверить, продуть, отрегулировать, а после обратно собрать в строгой последовательности, обратной процессу раскрутки. Перед тем, как выбрать чугунные батареи, тщательно подумайте, поскольку из-за большого веса конструкции и сложности сборочно-разборочного процесса этот вид батарей отважится использовать не каждый.

Если вы сомневаетесь в том, смогут ли стены вашего дома или квартиры выдержать ту массу, которая на них «повиснет», но покупка вами уже совершена и обмену, как говорится, не подлежит, приобретите подставки, которые помогут распределить вес батареи и снять часть нагрузки со стены. При их использовании размеры расстояния от пола до батареи должны быть такими, что подставки будут полностью выполнять свою функцию, на это стоит обратить свое внимание.

Как вы увидели, крепление радиаторов отопления к стене – процесс, сложный не только технически, тут важно все – материал стен, выбранный вид батарей, учет расстояний и углов наклона, но все-таки эти сложности не так страшны, если вы все тщательно спланируете и заручитесь поддержкой надежных помощников!

Крепление биметаллических радиаторов к стене

Содержание

1. Как крепить радиатор к стене – порядок монтажа
2. Подготовка
3. Монтаж чугунных батарей
4. Монтаж биметаллических и алюминиевых батарей
5. Особенности подключения
6. Установка биметаллических радиаторов
7. Как нужно размещать биметаллическое устройство
8. Необходимое крепление
9. Разметка мест монтажа крепления
10. Проведение монтажа
11. Похожие статьи:
12. Крепление радиаторов отопления к стене — пошаговая инструкция
13. Какими бывают радиаторы отопления
14. Установка радиаторов
15. Приобретаем необходимые материалы и оборудование
16. Рассчитываем местоположение
17. Устанавливаем кронштейны
18. Устанавливаем радиатор
19. Подключение и сборка соединений

Как крепить радиатор к стене – порядок монтажа

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

Нанесение разметки для монтажа батарей

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

• Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
• Затем нужно нанести разметку на участки, где будут располагаться приборы.
• Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

• После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Монтаж биметаллических и алюминиевых батарей

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

• Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
• Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
• Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

Кронштейн для биметаллических приборов отопления

• Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ.

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло будет отражаться.

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

• Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

• Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
• Между входящей и выходящей требой желательно выполнить перемычку (байпас).
• После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
• В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
• Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей завершен.

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Установка биметаллических радиаторов

Биметаллические радиаторы славятся тем, что обладают наибольшей тепловой мощностью. Другими словами, они способны обеспечить лучшую передачу тепла, если сравнивать их с другими отопительными приборами. Однако это главное преимущество имеет место только тогда, когда установка биметаллических радиаторов отопления была проведена правильно. Иначе часть тепла будет теряться под подоконником или идти в пол, и таким образом биметаллическая конструкция не будет лучшей от правильно установленного панельного или алюминиевого радиатора.

Как нужно размещать биметаллическое устройство

Чтобы потери тепла были минимальными, устройство должно находиться:

1. В 8-12 см от пола. Будет меньше — возникнут сложности с уборкой, а также будет сильно нагреваться пол. Если будет слишком высоко, то возле пола будут формироваться зоны с холодным воздухом.
2. В 10-12 см от подоконника. Если это расстояние уменьшить, то ухудшится конвекция. А это обернется падением тепловой мощности биметаллического радиатора.
3. В 3-5 см от стены или размещенного на ней теплоотражающего щита. Меньшее расстояние ухудшит конвекцию. Также оно станет причиной накопления пыли на стене.
4. По центру оконного проема. То есть центр радиатора и центр окна должны находиться на одной линии. Отклонение является нежелательным, однако может быть, если не превышает 20 мм.

Также важна длина батареи. Она должна быть больше 70-75% ширины проема окна. Благодаря этому нагретый воздух, который будет подниматься от радиатора, сможет создать необходимую для остановки холодного воздуха тепловую завесу. Если же длина радиатора будет составлять 50% ширины оконного проема, то в помещение кроме теплового воздуха будет поступать и холодный. Это будет создавать холодные зоны в отдельных частях квартиры или дома.

Эти правила могут быть неактуальными для некоторых моделей биметаллических радиаторов, ведь производители пытаются отличиться на фоне других. Чтобы не ошибиться, всегда нужно читать рекомендации компании, выпустившей отопительное устройство. В них точно указано, как установить биметаллический радиатор правильно. Часто такие рекомендации подаются в специальных видео.

Необходимое крепление

Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.

Особенности кронштейнов являются такими:

1. Используемый металл имеет относительно малую толщину.
2. Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
3. Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.

Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.

Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:

1. Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
2. Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см .
2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать своими руками помощник) должен коснуться стены.
5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность стоит проверить уровнем.

Таким способом делают отметки для всех кронштейнов. Есть и другие более сложные способы. Их, а также все схемы подключения, можно увидеть в разных видео.

Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние же только предназначены для поддержки вертикальности.

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней (конечно, учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Проведение монтажа

1. Делают разметку своими руками и осуществляют монтаж крепления. Вторую процедуру выполняют по простой схеме: сверлят отверстия, вставляют дюбели, прикладывают кронштейны и фиксируют их шурупами. Если крепление является напольным, то его крепят к полу шурупами. Иногда его фиксируют и на нижней части стены.
2. Осуществляют монтаж комплектующих. В первую очередь ставят устройство, которое отводит воздух. Оно может быть как автоматическим, так и ручным. Его размещают своими руками на верхнем коллекторе напротив отверстия, к которому может подключаться вводная труба. На один из коллекторов ставят заглушку. Эти элементы устанавливают согласно схеме подключения батареи. Если диаметры коллекторов и труб являются разными, на свободные отверстия монтируют переходники.
3. Если система отопления квартиры является однотрубной, то надо провести монтаж байпаса — дополнительной трубы, которая соединяет вводную и выводную трубу. На концах байпаса следует установить шаровые краны.
4. Выполняют монтаж регулирующей и запорной арматуры. Регулирующая арматура представляет собой вентиль с термоголовкой. На данном этапе вкручивают только вентиль. Его размещают на том отверстии, к которому согласно схеме будет подключаться вводная труба. Термоголовку откладывают в сторону. Если используется такой вентиль, на выводное отверстие ставят запорный вентиль. Заменой этой пары арматуры являются шаровые краны. Запорную арматуру монтируют так: штуцеры с американками вкручивают в отверстия радиатора. А основание фиксируют на трубах. Если трубы металлические, на резьбу наматывают паклю.
5. Навешивают радиатор на кронштейны. Перед этим процессом и во время него снимать защитную пленку с биметаллического устройства не требуется. Она будет защищать красоту изделия до тех пор, пока продолжаются все работы, включая строительные. Единственное, что придется сделать, так это разорвать своими руками пленку в тех местах, которые будут контактировать с креплением.
6. Подключают своими руками входящую и выходящую трубу. Их подсоединяют в зависимости от выбранной схемы подключения. Процесс предусматривает приложение основания крана или вентиля к патрубку с американкой и затягивание американки своими руками. Подсоединение может быть другим, ведь американку имеет не каждая запорная арматура. Может быть так, что сначала к радиатору подключают запорную арматуру, а затем ее соединяют с трубами. При этом соединять могут обжимным методом, сваркой или под прессом. Об их особенностях часто рассказывается в разных видео.
7. Опрессовывают радиатор и всю схему отопительной системы. При этом вначале краны почти полностью закрывают. Далее постепенно открывают. Резкое открытие может вызвать гидроудар.

Похожие статьи:

Характеристики биметаллических радиаторов Устройство и выбор биметаллических радиаторов Комплектующие для радиаторов отопления Выбор и монтаж кронштейнов для радиаторов

Крепление радиаторов отопления к стене — пошаговая инструкция

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Источники: http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2831-kak-krepit-radiator-k-stene, http://poluchi-teplo.ru/radiatoryi/montazh/ustanovka-bimetallicheskih-radiatorov.html, http://spetsotoplenie.ru/radiatory-otopleniya/ustanovka-radiatorov-otopleniya/kreplenie-radiatorov-otopleniya-k-stene-poshagovaya-instruktsiya. html





Как вам статья?

Крепления радиаторов к различным типам внутренних стен

Можно найти несколько различных типов внутренних стен; кирпичная штукатурка, каркасная стена (из гипсокартона или токарного станка и гипса), сухая облицовка гипсокартоном – см. нашу страницу, на которой объясняются эти различные типы стен. Какой тип стены у вас есть, повлияет на то, как вы закрепите кронштейны радиатора, но прежде всего вам нужно определиться с положением радиатора и его кронштейнов.

Установка радиатора

Радиаторы обычно устанавливаются в центре объекта; окно, ниша или стена – там, где дверь выходит на стену, радиаторы обычно располагаются по центру на открытой стене с открытой дверью. Ничто из этого не является критическим и может быть проигнорировано, если будет принято решение о более подходящей позиции.

Первое, что нужно сделать, это отметить на стене вертикальную центральную линию радиатора.

Затем на задней стороне радиатора измерьте расстояние между серединами опорных креплений, разделите это расстояние на 2, чтобы установить необходимое смещение в обе стороны от линии, отмеченной на стене.

При вертикальном положении радиатора нижняя часть радиатора обычно находится на высоте от 4 до 6 дюймов над полом — старайтесь использовать ту же высоту, что и для любых существующих радиаторов.

На задней стороне радиатора измерьте расстояние от низа до нижнего края опорного кронштейна. Это расстояние плюс требуемое расстояние от пола составляет требуемую высоту от пола для нижней опоры на настенном кронштейне.

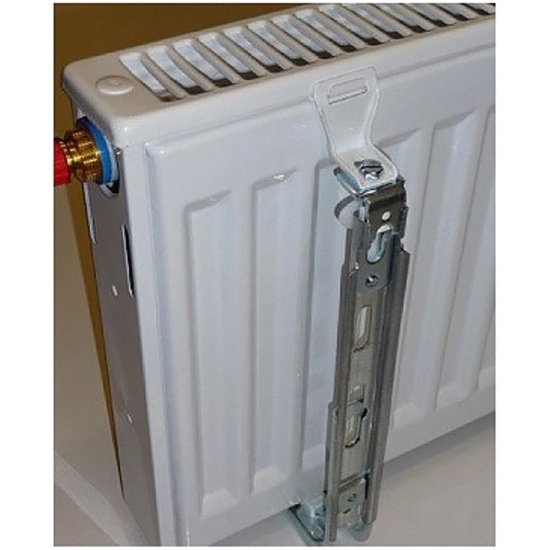

Обратите внимание, что большинство настенных кронштейнов радиатора имеют поверхности разной глубины, обе обработаны для поддержки радиатора – не имеет значения, какая опорная поверхность используется, но более глубокая может быть необходима для труб, ведущих к радиатору, чтобы не было плинтуса.

Способ крепления кронштейнов к стене зависит от типа конструкции стены – см. ниже для стен из гипсовой кладки, каркасных стен или сухих облицовочных стен из гипсокартона.

После того, как кронштейны закреплены на месте, повесьте радиатор на кронштейны, убедившись, что он опирается как на верхнюю, так и на нижнюю опоры. См. эту страницу для установки клапана, заглушек и т. д. на новые радиаторы.

Кирпичная штукатурка стен:

К большинству каменных стен можно легко прикрепить прочные крепления с помощью шурупов и дюбелей.

Установите каждый кронштейн на стену по очереди, совместите монтажную поверхность с вертикальными линиями, отмеченными на стене, и высотой нижней опоры на необходимом расстоянии от пола. Кронштейн на конце радиатора с выпускным клапаном должен быть немного выше другого, чтобы воздух мог выходить через клапан. Отметьте точки крепления — там, где у кронштейнов есть прорези и отверстия, используйте отверстие вверху и прорезь внизу.

Просверлите и закрепите дюбелями стену, затем прикрутите кронштейны на место. Убедитесь, что у вас есть хорошие прочные крепления, и не забудьте проверить наличие труб, кабелей и т. д. в стене перед сверлением.

Если одно из верхних отверстий попадает в растворный шов между кирпичами/блоками, это может быть слабым местом, особенно при использовании известкового раствора – лучше всего переместить такое отверстие в кирпич/блок, используя один из альтернативных способов. монтажные отверстия/пазы в кронштейне, убедившись, что вертикальная высота кронштейна остается необходимой.

Некоторые глиняные кирпичи (в основном старые) и настоящие бетонные блоки содержат твердые частицы (кремни и т. д.), из-за которых сверло может соскочить с линии — это не должно вызывать проблем, поскольку опоры радиаторов на задней стороне радиаторов обычно имеют толщину 50 мм. или настолько широкий, чтобы можно было легко компенсировать любое небольшое боковое смещение.

Некоторые блоки (например, современные типы с высокой изоляцией) очень мягкие, всегда сверлите их осторожно, чтобы не слишком увеличить отверстие, и используйте специальные дюбели.

Каркасные стены (как токарные, так и из гипса и гипсокартона)

Не крепите радиаторы только к гипсокартону (или токарному станку и штукатурке), достаточная опора может быть достигнута только при креплении кронштейнов либо к вертикальным балкам (шпилькам), либо с помощью реек, прикрепленных к стойкам по всей передней поверхности стены.

Стойки

обычно устанавливаются на одинаковом расстоянии друг от друга — на старых опорных стенах расстояние между ними обычно не превышает 405 мм (16 дюймов), тогда как в более современных опорных стенах максимальное расстояние составляет около 600 мм (24 дюйма).

Чтобы найти положение стоек за гипсокартоном, слегка постучите по стене, двигаясь боком — стойки должны звучать твердо, а промежутки между ними должны звучать глухо. Найти шпильки, удерживающие токарную и гипсовую отделку, не так просто, так как нет заметной разницы в звуке стука. Когда ничего не помогает, последним средством является проведение горизонтальной линии там, где требуется крепление, и просверливание небольших отверстий вдоль линии на расстоянии около 25 мм (1 дюйм) друг от друга до тех пор, пока не будет обнаружена твердая древесина (например, шпилька). Как только первая стойка будет обнаружена, отмерьте вдоль линии расстояние, кратное 405 мм (16 дюймов), и просверлите его, чтобы подтвердить расположение следующей стойки.

Если дальнейшие стойки не могут быть расположены таким образом, единственный вариант — просверлить еще одну серию маленьких отверстий, пока шпилька не будет найдена.

Возможно (хотя и маловероятно), что две шпильки совпадут с расстоянием по горизонтали, необходимым для кронштейнов радиатора, в данном случае:

• Установите каждый кронштейн по очереди на соответствующие шпильки на необходимой высоте и сделайте отметки через крепежные отверстия в кронштейнах.
• Аккуратно просверлите сквозные отверстия в гипсокартоне (или на токарном станке и в гипсе).
• Прикрепите кронштейны к вертикальным стойкам. Токарные и гипсовые стены могут треснуть, когда кронштейны затягиваются на поверхность по мере сжатия токарных станков.

Если расстояние между шипами не совпадает:

• Приложите по очереди каждый кронштейн к стене и отметьте высоту крепежных отверстий в кронштейнах.
• Изготовьте 2 деревянные горизонтальные рейки – сделайте рейки достаточно длинными, чтобы их можно было прикрепить к стойкам за пределами позиций для монтажных кронштейнов.
  Отметьте и просверлите отверстия в каждой рейке так, чтобы они совпадали с каждой вертикальной стойкой по всей ее длине.
• Совместите центр каждой рейки с отметками высоты отверстий для крепления кронштейна, отметьте рейку.
• Аккуратно просверлите сквозные отверстия в гипсокартоне (или на токарном станке и в гипсе). Прикрепите рейки к вертикальным стойкам с помощью шурупов. Токарные и гипсовые стены могут треснуть, когда рейки затягиваются на поверхность по мере сжатия токарных станков.
• Расположите и закрепите кронштейны на горизонтальных рейках на соответствующей высоте.

Сухая облицовка стен

Сухая обшивка, возможно, является наиболее сложным типом стены для крепления радиатора, поскольку поверхность гипсокартона поддерживается только «каплями» клея, гипсокартон сам по себе не обеспечивает адекватной поддержки, и любая попытка опустить кронштейны на неподдерживаемую поверхность гипсокартон деформируется.

Практическим решением является:

• Определите на стене места крепления.
• Поднимите каждый кронштейн по очереди и отметьте его, затем вырежьте гипсокартон примерно на 5 мм в пределах отмеченного профиля.
• Изготовьте деревянные распорки, которые заполнят зазор между блоком за гипсокартоном и лицевой поверхностью гипсокартона. Вырезы и прокладки, будучи меньше, чем кронштейны, будут скрыты кронштейнами.
• Просверлите отверстия в деревянных распорках в соответствии с положением креплений кронштейна.
• Закрепите кронштейны на стене с помощью шурупов через распорки в дюбели в кладке.

Крепление радиатора к стене методом «точка и мазок»

Крепление тяжелых предметов, таких как радиаторы, может вызвать проблемы, так как большинство новых домов имеют стены с полостью между каменной кладкой и отделкой из гипсокартона, которую часто называют стеной с мазком или сухой облицовкой. .

Из-за зазора между наружной отделкой из гипсокартона и сплошной стеной позади вес элементов, прикрепленных к стене, лишь частично выдерживается дюбелем, а гипсокартон должен нести остальную часть нагрузки. Чем больше нагрузка, тем выше риск деформации дюбеля или провала гипсокартона в пустоту. Тем не менее, даже если в вашем доме неровные стены, вы все равно можете прикрепить свой радиатор к этой стене из гипсокартона, если используете правильный тип креплений, и для нас это означает Corefix.

Corefix был специально разработан для обеспечения безопасного и надежного крепления к стенам. Чтобы дать вам больше спокойствия, Corefix был независимо протестирован на безопасную рабочую нагрузку 100 кг и безопасно выдержал 250 кг в наших собственных внутренних тестах. Таким образом, Corefix, без сомнения, является правильным решением для этой работы. В отличие от низкокачественных пластиковых версий, Corefix имеет стальной сердечник, который передает нагрузку от гипсокартона на массивную кладку или кирпичную кладку за гипсокартоном, поэтому, в то время как другие крепления для каркаса претендуют на выполнение той же роли, они могут сильно деформировать или раздавить гипсокартон. пустота — не то, что вам нужно, когда ваш радиатор зависит от их надежности!





Как установить радиатор с помощью Corefix:

Corefix можно установить менее чем за одну минуту, без использования специальных инструментов – все, что вам нужно, это 10-миллиметровый молоток, сверло по камню и отвертка:

1. ” data-font=”Calibri” data-listid=”1″ aria-setsize=”-1″ data-aria-posinset=”1″ data-aria-level=”1″> Отметьте необходимое место крепления настенного кронштейна. При креплении тяжелых предметов следует использовать как минимум четыре настенных крепления Corefix dot & dab — если сомневаетесь, используйте больше!
2. Просверлите отверстие в гипсокартоне и в сплошной стене сзади, убедившись, что общая глубина составляет не менее 100 мм.

3. Удалите всю пыль или мусор из отверстия, прежде чем осторожно вбить дюбель Corefix на место, пока фланец не сядет на гипсокартон.
4. Аккуратно вбейте стальной сердечник до упора в заглушку.
5. Поднесите кронштейн/крепление к стене и привинтите к стене с помощью прилагаемых шурупов, убедившись, что два человека поддерживают любые тяжелые предметы. Устанавливайте тяжелые предметы, такие как телевизоры, только после того, как кронштейн будет закреплен на точечной стене, а винты затянуты.

Длина стального сердечника обеспечивает максимальную глубину пустот 25 мм.
