Как соединять полипропиленовые трубы

Здравствуй уважаемый читатель блога «СтройДом».

Полипропиленовые трубы намного удобнее и практичней своих металлических собратьев. Их основные достоинства:

1. легкий монтаж;
2. не большой вес;
3. не подвержены коррозии;
4. не дорогие.

Благодаря своим преимуществам, трубы из полипропилена становятся все более популярными.

Еще одним важным преимуществом этого материала является то, что для монтажа не требуется ни кого нанимать, все можно сделать своими руками. Поэтому, если Вам необходимо заменить старый протекающий водопровод можете смело приступать к работе. Соединить полипропиленовые трубы между собой можно с помощью спайки или же применяя холодный метод.

1 способ — спаивание полипропиленовых труб

Этот способ подразумевает наличие специального сварочного аппарата, который у специалистов именутся «утюг». Утюг — это своеобразный паяльник работающий от электричества. В комплекте с ним идут насадки разного диаметра.

Если Вы не собираетесь профессионально заниматься монтажом водопровода, такой прибор покупать не обязательно. Его можно взять в прокат, обычно все продавцы предоставляют такую услугу. Процесс спаивания полипропиленовых труб не сложный.

Видео: Как правильно паять трубы своими руками

Технология пайки

Соединяются изделия из полипропилена под воздействием высокой температуры. Сама труба должна нагреваться с внешней стороны, а все соединительные элементы с внутренней. Таким образом получается прочное соединение.

Этапы спаивания

• Включаем паяльник, он должен разогреться до 270 гр С. Пока происходит нагрев можно нарезать полипропиленовые трубы на нужные заготовки и зачистить. Для удобства можно сделать пометки, которые покажут на какую глубину погружать их в сварочный аппарат. Отрезают их специальным труборезом или обычной ножовкой по металлу. Если нарезка производится ножовкой, следует обратить внимание на заусеницы и если они остаются, их необходимо срезать ножом.
• После того как паяльник нагрелся до необходимой температуры, на его насадки вставляем трубы и соединительные элементы. Для качественной спайки все элементы должны вставляться ровно. Движения должны быть быстрыми и уверенными. Детали которые подвергаются нагреванию нельзя сдвигать и крутить.
• Когда все элементы хорошо нагрелись, их снимают с паяльника и производят соединение друг с другом. Это также делается быстрыми и уверенными движениями. Детали соединяются с легким нажимом (без вращения) и фиксацией 10-15 секунд.
• После этой процедуры можно переходить к спаиванию следующего узла и так до победного конца, когда водопровод будет полностью спаян.

Нагретые полипропиленовые трубы быстро остывают, при этом образуется прочное и надежное соединение. Буквально через час в систему можно подавать воду.

2 способ — соединение полипропиленовых труб без пайки

Это способ соединения, для которого не требуется наличие паяльного оборудования. При этом способе есть два варианта: соединение компрессионными фитингами и так называемая «холодная сварка».
Для варианта с компрессионными фитингами понадобится только специальный обжимной ключ. Этот ключ обычно продается в комплекте с фитингами.

Если вы остановитесь на варианте — «холодная сварка», тогда понадобится специальный «агрессивный» клей. Его наносят на детали, после чего соединяют их и прижимают, зафиксировав в таком положении на несколько секунд. Соединение полипропиленовых труб с помощью клея подходит только для водопровода с холодной водой.

Соединение полипропиленовых труб без спайки имеет большой недостаток, а именно — по сравнению с пайкой, время на монтаж трубопровода требуется существенно больше.

В заключении хочется сказать, что в самостоятельном соединении полипропиленовых труб нет ничего сложного. Как и в большинстве других строительных работах, от Вас потребуется добросовестное и четкое выполнение всех технологических норм.

Тогда процесс соединения полипропиленовых труб будет выполнен быстро и главное качественно. А качество выполненной работы является залогом долговечной и надежной работы систем водоснабжения и отопления.

До встречи на страницах сайта. Удачи вам и тепла вашему дому.

Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

Посмотрите видео: Как правильно паять полипропиленовые трубы своими руками

Как паять полипропиленовые трубы правильно

Пластиковые водопроводы из полипропилена все более популярны, в том числе и потому, что технология монтажа очень проста и доступна для самостоятельного исполнения.

Но для этого нужно знать, как правильно паять полипропиленовые трубы, ведь это основная операция, определяющая долговечность всей системы.

Монтаж пластиковых труб внутренней разводки представляет собой довольно простой, но достаточно трудоемкий процесс, поэтому, прежде всего, нужно понять, как правильно паять полипропилен.

Содержание:

Свойства полипропилена

Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.

Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

• рабочий диапазон температур от -10 до +90 градусов;
• плавление пластика начинается при 149 градусах;
• номинальное давление от 1,5 до 2,5 атмосфер.

Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

Одним из них является армирование стенок стекловолокном или алюминием. Для этого поверх готовой трубы накладывается слой нитей из стекловолокна или алюминиевой фольги, а затем наносится еще один слой полипропилена.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

Какие полипропиленовые изделия выбрать

Для мало напорных сетей холодного водоснабжения наиболее практичными являются изделия PN16. Они легко выдерживают давление до 2 атмосфер при температуре до +40 градусов. Этого вполне достаточно, чтобы выдержать нагрузки водопровода в частном доме или поливочной системы в теплице или на огороде.

Более устойчивы к различным воздействиям полипропиленовые изделия марки PN20, которые считаются универсальными и могут быть использованы, в том числе, и для отопления с температурой теплоносителя до 95 градусов.

Но наиболее надежны в любых водопроводах трубы марки PN25, армированные алюминием или стекловолокном.

Оборудование для монтажа полипропилена

Полипропиленовые водопроводы имеют свои особенности в части технологии сборки, определяемые свойствами исходного материала. Перед тем, как паять трубы из полипропилена, необходимо приобрести специальный инструмент для этого.

Набор его не очень обширен, но в нем имеются некоторые приспособления, которые используется только для этого процесса:

Ножницы для резки полипропиленовых изделий. Они нужны для того, чтобы обеспечить строго перпендикулярный рез. Если в месте сопряжения при пайке образуется зазор, возникает вероятность нарушения герметичности соединения.

Шайвер – приспособление для зачистки поверхности изделий перед пайкой. Без этого приспособления вообще невозможна пайка полипропиленовых труб, армированных любыми материалами. Дело в том, что пайка полиэтилена это диффузионный процесс, при котором происходит взаимное проникновение расплавленного материала.

Естественно, что алюминий или стекловолокно для этой цели непригодны. Используя этот инструмент можно также снять фаску под углом 45 градусов на торцах соединяемых деталей для облегчения стыковки в процессе пайки.

Конструктивных решений для этого приспособления множество, поэтому при покупке инструмента широкий выбор обеспечен.

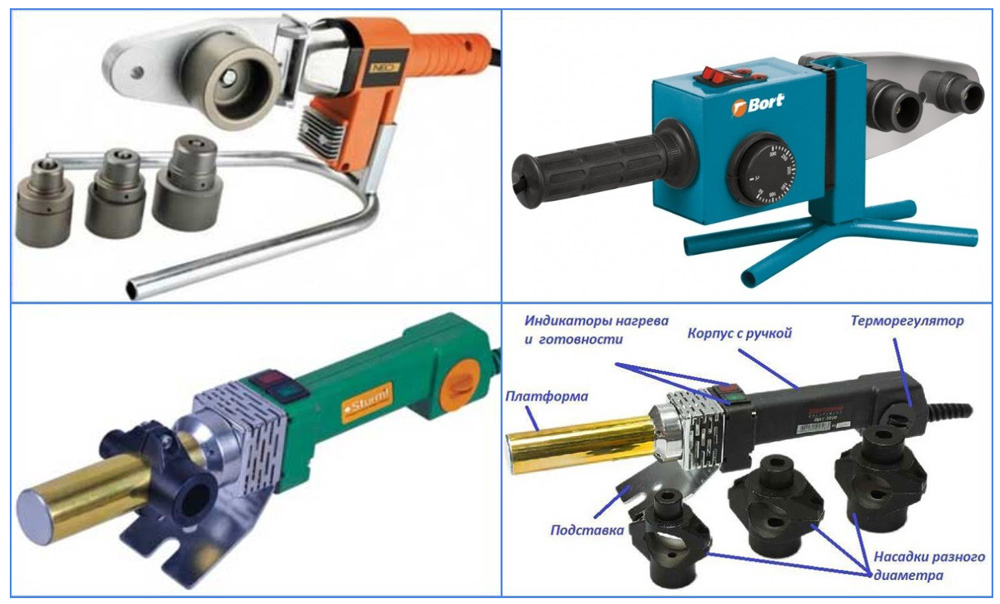

Паяльник. Основное средство, используемое при пайке полипропиленовых водопроводов. Основой его является пластина, на которую крепятся сменные втулки различных размеров. Эти насадки парные – одна для фитинга, вторая для трубы.

Соединяемые детали устанавливаются на сменный инструмент. Включение производится на рукоятке аппарата, там же установлен регулятор температуры. Время нагрева сопрягаемых деталей составляет от 6 секунд и более.

Рекомендации по этому параметру приводятся в паспорте паяльника. Разогретые до плавления детали состыковываются и удерживаются в течение времени до 30 секунд. За это время материал остывает до затвердения.

Обычно в комплект инструмента включается также отвертка для установки сменного инструмента, маркер для разметки, рулетка для выполнения измерений.

Подготовка к монтажу водопровода из полипропиленовых труб

Можно с уверенностью сказать, что качественная подготовка к сборке разводки во многом определяет ее работоспособность и долговечность.

Кроме того, одной из основных задач этих мероприятий является просчет реальной потребности в элементах водопровода.

Выбор схемы подключения

В настоящее время распространены две основные схемы монтажа трубных разводок:

Тройниковая – при ней каждый потребитель воды подключается к центральной трубе, соединенной со стояком. Для этого используются тройники.

Недостатком такой схемы является то обстоятельство, что при одновременном открытии

нескольких кранов давление в питающей трубе резко снижается и поступление воды в каждом из них снижается. Особенно страдают точки разбора, удаленные от стояка.

Второй отрицательный момент заключается в том, что при возникновении необходимости в текущем ремонте приходится отключать всю схему водоснабжения на это время.

Тройниковые схемы применяются в квартирах или небольших частных домах. Из преимуществ можно назвать простоту монтажа и сравнительно небольшой расход материалов.

Коллекторная схема разводки. Такой способ формирования водопроводной сети заключается в том, что от стояка питающая труба проводится к топографическому центру водопроводной системы и оканчивается установкой гребенки.

Гребенка представляет собой короткий патрубок с установленными на нем отводами с резьбой под шаровый кран. Таким образом, формируется распределительный узел, от которого выполняется разводка к точкам потребления.

В итоге имеется возможность перекрытия любой точки водопотребления отдельно. Остальная система продолжает функционировать в обычном режиме с одинаковым расходом воды.

Температурные режимы эксплуатации

Производители продукции для водопроводов декларируют максимальную температуру теплоносителя в 95 градусов. Однако физические свойства материала несколько отличаются от этого показателя.

Размягчение полипропилена начинает проявляться при температуре порядка 140 градусов, плавление происходит при 175. Учитывая эти параметры, можно сделать вывод, что этот материал пригоден для любых водопроводов отопления, за исключением парового.

Рабочая температура в паропроводах составляет именно 175 градусов.

Казалось бы, что может быть лучше? Но особенность материала заключается в том, что от температуры в 135 градусов он начинает размягчаться. Разводки начинают провисать, утончаться и в конечном итоге наступает разрыв.

Производители полипропиленовых труб официально декларируют значительно более низкую допустимую температуру, желая застраховать свои изделия и сделать их более долговечными.

Нужно заметить, что в правильно обустроенном жилище с достаточной тепловой защитой стен, такой рабочей температуры вполне достаточно.

Следует заметить, что в системах отопления целесообразно использовать армированные полипропиленовые трубы, обладающих рядом преимуществ:

1. Стабильность линейного расширения элементов водопровода под воздействием тепловых и механических нагрузок. Они без заметных изменений выдерживают давление до 10 атмосфер.
2. Срок службы армированного трубопровода, постоянно находящегося под давлением при повышенной температуре в разы превышает аналогичный показатель неармированной продукции.
3. Температура плавления в тех и других изделиях одинакова, но при равных условиях труба без армирования разрушается, а армированная нет.

Как паять трубы из полипропилена своими руками

Процесс пайки полипропиленовых изделий несложен и поэтому получил широкое распространение в технологии монтажа водопроводов холодного и горячего водоснабжения и систем отопления.

Тем не менее, имеются некоторые тонкости, который надо знать и учитывать в работе.

Как правильно паять диффузионным методом – инструкция по шагам

Процесс пайки основан на расплавлении поверхности детали на определенную глубину. Если в таком состоянии соединить две детали и остудить их, то материал возвращается в исходное состояние и принимает первоначальную структуру.

Смотреть видео
[sociallocker]

За это время расплав успевает перемешаться, создавая монолитные материал на глубину проникновения. В физике это называется диффузионной сваркой.

Выполнение стыка предполагает производство следующих технологических операций:

1. Отрезать специальными ножницами трубу необходимой длины.
2. Снять фаски под углом 45 градусов на обоих концах.
3. Очистить от загрязнений и обезжирить свариваемые поверхности на заготовке снаружи и фитинге внутри.
4. Установить на паяльник насадки необходимого размера.
5. Включить паяльник и прогреть сопрягаемы детали в течение времени, указанного в инструкции.
6. Снять детали с паяльника и состыковать их в нужном положении. Удерживать до полного охлаждения.

Необходимо уделить пристальное внимание соблюдению времени нагрева. Для получения качественного соединения необходимо, чтобы под слоем расплавленного пластика оставалось твердое основание. Это позволит деталям состыковаться соосно. Если детали перегреты и пластик размягчится на всю толщину, соединить их будет невозможно, они просто сомнутся.

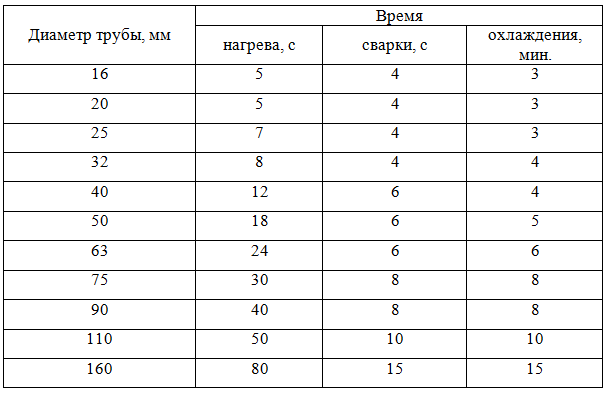

Поэтому производителями инструмента рекомендуются временные отрезки для каждого размера отдельно.

Из приведенной таблицы видно, сколько времени нужно для качественного прохождения каждой стадии сборки. Как видно, условия достаточно жесткие.

При исполнении пайки своими руками важно перед началом работы произвести сборку нескольких пробных стыков, чтобы прочувствовать длительность временных материалов.

Нужно также обратить внимание на точность установки в осевом направлении при сопряжении деталей. Времени на контроль и исправление останется считанные секунды.

При какой температуре паять полипропиленовые трубы, установлено в конструкции сварочного аппарата, важно соблюдать рекомендации по времени нагрева деталей.

Этот показатель зависит от мощности инструмента, которая в разных моделях может отличаться.

Как паять муфтовым (раструбным) способом

Такой способ соединения применяется для соединения изделий с целью удлинения прямых участков. Для этого используется муфтовый фитинг.

Смотреть видео
[sociallocker]

Его устанавливают на конец трубы пайкой, после чего припаивают, вторю деталь. Пайка производится в соответствии с описанной выше технологией.

Паять торцевым методом

Ее чаще называют сваркой. Принцип действия при этом остается таким же – расплавление материала, сжатие двух торцов в специальном механизме, охлаждение. Такой способ стыковки применяется для изделий диаметром более 63 миллиметров.

Торцевая стыковка по такой технологии может успешно использоваться и в полевых условиях. Как ровно паять полипропиленовые трубы встык?

Для этого нужно произвести предварительную механическую обработку торцов, обеспечивая абсолютную параллельность стыкуемых концов.

Как правильно паять армированный полипропилен

Армирующий слой, укрепляя структуру полипропиленовой трубы. Создает определенное препятствие для стыковки отдельных частей. Армирующая вставка препятствует диффузии материала, в результате чего соединение становится ненадежным.

Единственным способом обеспечить надежное соединение является удаление армированного слоя. Удаление наружного и армирующего слоя производится специальным инструментом – шайвером.

После зачистки верхнего слоя нужно тщательно удалить заусенцы и очистить поверхность от загрязнений, после чего можно выполнять пайку по указанной выше технологии.

Чтобы понять, при какой температуре паять армированный полипропилен, нужно учитывать, что его структура ничем не отличается от обычных труб и режимы пайки те же.

«Холодная сварка» в соединениях полипропилена

Двухкомпонентный эпоксидный состав под таким названием приобрел определенную популярность по причине своей эффективности. Привлекает простота в использовании – достаточно размять комок состава и нанести на склеиваемые поверхности. Время отвердения смеси составляет порядка 10 минут, полное схватывание – около часа.

Физические свойства клеевого состава не позволяет использовать его на водопроводах горячего водоснабжения или отопления. Он пригоден только для монтажа водопровода.

Соединение полипропиленовых труб электрофитингами

Этот способ монтажа находит широкое применение в промышленности. Для выполнения стыков в данном случае применяются электрофитинги. В корпусе детали в процессе ее изготовления устанавливается нагревательный элемент.

Монтаж системы производится без пайки, но каждый фитинг подключается к силовой электросети. Только по окончании выполнения разводки на нее подается напряжение.

Под воздействием тока нагревательные элементы расплавляют сопрягаемые детали до необходимого состояния, отключение производится автоматически. После остывания деталей вся сеть или ее локальный участок готовы к эксплуатации.

Использование такого способа монтажа значительно увеличивает производительность труда и устраняет личностный фактор при выполнении работ. Поэтому качество соединений стабильно для всей водопроводной сети.

Такая технология позволяет качественно производить сборку элементов трубопровода в труднодоступных местах.

Пайка труб на сложных участках

При сборке водопровода или системы отопления сложной конфигурации могут возникнуть проблемы с доступом к месту пайки. Как паять полипропиленовые трубы в труднодоступных местах?

В процессе подготовки требуется условно разбить всю сеть на отдельные узлы, которые можно соединить на верстаке, после чего готовые ветви ввариваются в систему в двух-трех точках. Сложными для монтажа участками можно считать следующие:

• трубопроводы, размещаемые под потолком;
• в местах, где невозможно поместить паяльник.

Лучший способ избежать трудностей в данном случае является недопущение их возникновения. Для этого нужно продумать порядок сборки, изготавливая сложные узлы на верстаке, а не на руках. Если это сделать невозможно, лучше использовать электрофитинги.

Вообще, возникновение затруднений такого рода является следствием ошибок проектирования. Технологичность монтажа является основным условием для проектировщика.

Монтируем седла в водопроводную систему

Этот элемент трубопровода используется для создания дополнительного отвода, и необходимость его установки возникает, как правило, при ремонте действующих разводок.

Смотреть видео
[sociallocker]

В трубу большего диаметра впаивается фитинг меньшего размера, позволяющий установить ответвление от действующей разводки под углом 90 градусов.

• В стенке действующей трубы мастеру нужно просверлить отверстие нужного диаметра, удалить заусенцы и выполнить фаски.

• Сопрягаемые детали прогреваются паяльником по традиционной технологии.

• Седло (фитинг) плотно устанавливается в отверстие в трубе.

Такой способ создания дополнительных разветвлений в водопроводе из полипропиленовых труб позволяет с наименьшей трудоемкостью продолжить развития сети.

Знание того, как правильно паять полипропилен позволит без затруднений монтировать трубопроводы любой длины и степени сложности.

Видео как выбрать аппарат для сварки полипропилена

Как паять полипропиленовые трубы

06.07.2018

Сварка

Часто возникает вопрос, что за материал полипропилен и как паять полипропиленовые трубы. На сегодняшний день для выполнения монтажа водопровода, отопления или канализации используется популярный метод пайки труб из полипропилена. Этот материал отличается долговечностью и высокими техническими показателями. Поэтому многих интересует, как паять полипропиленовые трубы, чтобы получить эффективный результат работы. Как и при любой установке, этот процесс требует аккуратности и терпения.

Пайка полипропиленовых труб осуществляется с помощью паяльника со специальными насадками для нагрева труб.

Технические характеристики труб

Прежде чем приступить к работе, следует знать, какие трубы нужны для того или иного процесса, как правильно паять полипропиленовые трубы специальным инструментом. Их сборка производится с помощью паяльника и фитингов, к которым относятся муфты, уголки, тройники и др.

Технические параметры сварки (пайки) полипропиленовых труб.

Этот тип трубы используется при монтаже любого типа трубопровода. При этом их можно монтировать как в открытом виде, так и в закрытом, например, при забивании в стену. Для их пайки используются соединительные фитинги, обеспечивающие фасонное соединение, и резьбовые, у которых оно получается разъемным.

Трубы полипропиленовые делятся на 4 вида. К первому PN10 относятся трубы, рабочее давление которых составляет 1 МПа. Они имеют тонкие стенки и используются при устройстве теплых полов и для подачи холодной воды до +20°С. Марка материала PN16 применяется для проведения холодной воды, а также для систем отопления с низким напором. Трубы типа PN20 универсальны и имеют рабочее давление 2 МПа. Их монтируют при прокладке любого водопровода как для холодной, так и для горячей воды. К последнему типу PN25 относятся трубы, имеющие рабочее давление 2,5 МПа. Этот материал армирован алюминиевой фольгой и предназначен для монтажа любой системы отопления, а также для горячего водоснабжения.

Вернуться к оглавлению

Правила пайки полипропиленовых труб

Сварка полипропиленовых труб трезвая.

Потребуются:

• паяльная машина;
• специальные ключи.

Полипропиленовые трубы соединяются между собой паяльником со специальными насадками. К ним относятся гильза, предназначенная для оплавления поверхности снаружи, и оправка, необходимая для оплавления поверхности раструба непосредственно на соединительной части изнутри. Эти сопла имеют тефлоновое покрытие и диаметр от 16 до 40 мм. После каждой сварки антипригарный материал очищают обязательно горячим тряпкой из брезента или деревянными скребками.

Перед работой сварочный аппарат для устойчивости устанавливают на горизонтальную поверхность, чтобы он не падал. А на нем с помощью предназначенных для этих целей ключей закрепляются сменные насадки необходимого для работы размера. От их расположения зависит удобство в процессе монтажа.

Состав паяльника для пластиковых труб.

Например, для установки ответвления трубопровода, расположенного на стене, их располагают ближе к концу. При выполнении работ в вертикальном положении и в неудобных для пайки местах необходим еще один человек. Для получения более качественной стыковки полипропиленовых труб все элементы будущего трубопровода собираются отдельно.

Паять полипропиленовые трубы следует, соблюдая температурный режим. Нагрев паяльника напрямую зависит от температуры окружающей среды и длится 10-15 минут. В жаркую погоду время сварки следует сократить, а при холодном воздухе, наоборот, увеличить. При температуре ниже 0°С соединение полипропиленовых труб и фитингов с помощью паяльника запрещено. Процесс пайки этого материала предусмотрен только при 260°С. Также нужно правильно подобрать временной интервал пайки и охлаждения, который зависит от диаметра труб, т.е. чем он больше, тем больше затрачивается времени.

О готовности устройства к работе сообщает индикатор. Для получения прочного и надежного сварного шва паяльник необходимо полностью разогреть. В противном случае детали не достигнут температуры вязкой пластичности, поэтому материал не будет диффундировать. В случае перегрева паяльника может произойти чрезмерное прилипание полипропилена и, как следствие, потеря устойчивости формы. Во время всего процесса пайки устройство должно быть всегда включено.

Вернуться к содержанию

Пайка полипропиленовых труб

Схема монтажа и пайки полипропиленовых труб.

Потребуется:

• трубы полипропиленовые;
• сварочный аппарат;
• резак для пластика;
бритва
• ;
• седло сварное.

Спайка труб из полипропилена может выполняться муфтовым, раструбным или стыковым способом. При муфтовом соединении две детали скрепляются специальной муфтой, а для соединительных узлов с резьбой используются фитинги с раструбом. Этот вид пайки применяется для полипропиленовых труб диаметром менее 63 мм. Сварка встык выполняется без дополнительных деталей и осуществляется для труб, диаметр которых превышает 63 мм. Трубообразный способ пайки труб малого диаметра осуществляется либо ручным аппаратом для сварки, либо центрирующими приспособлениями.

Для выполнения пайки раструба сначала ножницами или пластиковым резаком под прямым углом отрежьте трубу необходимой длины. Если изделие армировано, то торцы зачищаются. Для этого бритва снимает два верхних слоя: полипропилен и алюминий. Зачистку производят на глубину упором инструмента, определяющую глубину сварки. Далее поверхность деталей зачищается и обезжиривается. После этого можно приступать к пайке. Сначала нужно нагреть паяльник до необходимой температуры и уже через 5 минут можно приступать к первой сварке.

Шиповые соединения нужно делать быстро, иначе они могут деформироваться.

Стыковая сварка полипропиленовых труб.

При нагреве допускается угол поворота, не превышающий 100°. Во избежание лишних движений в процессе сварки необходимо предварительно нанести на трубы соответствующие ориентиры. По окончании пайки необходимо выдержать время, необходимое для охлаждения, особенно для тонкостенного материала. При этом в процессе охлаждения ни в коем случае нельзя проворачивать или изгибать элементы. Если соединение фитингов было выполнено неправильно, то соединительный фитинг необходимо вырезать для исправления ошибки. При сварке таких элементов, как уголки, тройники и шаровые краны, учитывают, у которых ручка должна свободно перемещаться в любом положении. По окончании работ все свариваемые элементы закрепляются между собой и не подвергаются никаким нагрузкам. Паять пропиленовые трубы следует инструментом с чистыми насадками.

Если есть необходимость установки дополнительного ответвления на существующий трубопровод, то используются сварные посадочные места. При этом для работы потребуется специальное устройство с дрелью и специальные насадки сварочных инструментов к ним. Сначала в стенке трубы просверливается отверстие при температуре 260°С. В него вставляется нагревательная насадка так, чтобы инструмент полностью доставал до стенки трубы снаружи. После этого в нагревательный рукав устанавливается штуцер седла, при этом поверхность привариваемого седла должна быть полностью вплотную к дуге инструмента. Все элементы должны нагреваться в интервале 30 секунд. Затем нужно снять приспособление для сварки и быстро вставить штуцер в нагретое отверстие.

Сварная посадка плотно прижимается к наружной поверхности трубы и фиксируется в фиксированном положении примерно на 15 секунд. На остывание составов уходит 10 минут, после чего можно подвергать их любым нагрузкам.

Как правильно паять трубы ППР?

Полипропиленовые трубы постепенно получают наибольшее распространение. Причины этого. Полипропиленовые трубы и фитинги к ним относительно дешевы. Соединение штуцера и трубы потом не протекает, его можно назвать практически вечным, как и сами трубы. Но важно понимать, как паять пластиковые трубы. Помните, что правильная техника – залог успеха.

Технология пайки

Процесс сварки (пайки) предельно прост! Полипропилен эластичен при термическом нагреве – он переходит в состояние, которое можно сравнить с глиной. Когда материал остывает, его структура резко затвердевает. По-научному этот процесс называется сваркой полиэстера. Когда вы наберетесь достаточного опыта сращивания полипропиленовых труб, то это покажется невероятно легким.

Методы пайки

Теперь пайка двумя способами. Муфтовая пайка – это соединение двух труб с помощью специальной муфты или отрезка трубы, диаметр которого больше двух свариваемых изделий. Этот метод используется, когда свариваемая труба имеет диаметр менее 63 мм.

Видео пайка – это просто соединение двух смежных граней труб без каких-либо дополнительных сторонних элементов. Этот вариант предпочтительнее с точки зрения эстетики, но сложнее с точки зрения исполнения.

Для выполнения этой (прямой) пайки требуется опыт. Как паять полипропиленовые трубы? Эти оба описанных варианта считаются правильными, каждый способ имеет свои нюансы и особенности. Выбор вы делаете для себя, но в основном для бытового использования припой с муфтой.

Рекомендуем

Наиболее эффективные методы проращивания семян

Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

Краска световозвращающая. Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,. ..

Как сделать значок своими руками – варианты изготовления (простые и сложные)

В советское время многие собирали значки, эмблемы, вымпелы. Достать их было непросто. А сегодня, благодаря технологиям, их можно изготовить самостоятельно. Зная, как сделать икону своими руками, вы сможете и сделать оригинальные подарки своим друзьям, и сделать…

Клеммы

Для пайки любым из вышеперечисленных способов требуется специальное оборудование, и в частности, специальный паяльник. Если посмотреть на конструкцию паяльника для полипропиленовых труб, то он «близкий родственник» утюга. Основная часть устройства – массивный нагреватель. Этот нагреватель идет под специальные съемные насадки, поставляемые в комплекте с устройством (металлические стержни из разного диаметра)

Если речь идет о том, как паять полипропиленовые трубы своими руками, то нам подойдет выше паяльник. Он бытовой и подходит для пайки с использованием муфт. Если говорить о промышленной пайке, то для пайки полипропиленовых труб встык нужен специальный паяльник. Конструктивно этот паяльник также имеет систему контроля свариваемых элементов.

Также выпускаются паяльники двух основных мощностей. Обычно мощность существенно влияет на цену паяльника, хотя в ценообразовании устройства есть и другие составляющие.

Порядок сварки

Основное правило: пайку производить при обеспечении хорошей вентиляции. Плавление полимеров вызывает токсичность, если вдыхать их в избытке, здоровью человека будет нанесен значительный вред. Также должны быть защитные перчатки, очки и респиратор. Но, стоит повторить главное правило, которым нельзя пренебрегать. Как паять пластиковые трубы с точки зрения безопасности, своего здоровья? С притоком достаточного объема свежего воздуха!

При какой температуре паять полипропиленовые трубы?

Если вы используете для сварки труб именно специализированный паяльник, а другие варианты даже не рассматриваются, то вопросов о правильной температуре сварки у вас даже возникнуть не должно. Ваш паяльник оснащен зеленым индикатором, когда он загорится, то можно приступать к работе. Если вопрос температуры интересует просто для общего ознакомления или ваш паяльник оснащен ручкой для установки температуры пайки, то температура сварки полипропиленовых труб составляет 260 градусов. Перед сваркой двух труб с них снимают фаску, и эти места обезжиривают.

Пайка

Вопросы о том, как паять трубы PPR, важным фактором является время. Небольшое время воздействия плохого паяльника расплавит элементы, что приведет к плохому соединению. Если вы крутили элементы на паяльнике, они начнут деформироваться и менять свою структуру, что также не гарантирует качества соединения.

Если ваша свариваемая труба имеет диаметр 20 мм, то выдержите ее в горячем паяльнике около 8 секунд, за это же время необходимо сварить элементы между собой. Скорость охлаждения в этом случае принимается равной 2 минутам.

Если вы свариваете трубы диаметром 40 мм, то нагревайте их 18 секунд, для качественной сварки вам потребуется выдержать соседние элементы около 20 секунд, остыть в этом случае 5 минут.

Если ваши сварные элементы имеют диаметр от 20 мм до 40 мм, вы можете рассчитать все параметры на основе приведенных примеров.

Труба сварная с армированием

Рассмотрим подробно, как паять армированные полипропиленовые трубы. Здесь главный момент – снятие защитного материала. Почему? Прямо ниже меня поймите это прямо. Также нужно понимать, что фольга в структуре трубы (армирующий слой) обязательно требует дополнительного нагрева.

Особенность таких трубок-спаек – увеличенный диаметр, как правило, такие трубки не подходят для бытовых утюгов. Чтобы решить эту проблему, трубы необходимо очистить перед пайкой. Можно использовать для этого специальный свайер (фрезер для пластиковой трубы), принцип его работы чем-то похож на точилку для карандашей. Свайер нужен для снятия наружного слоя с трубы, рубанок снимает внутренний слой трубы. Устройство выбирают исходя из расположения армирующего слоя к трубе.

Исключением из вышеперечисленного являются трубы, армированные не алюминием, а стекловолокном. В данном случае все стандартно и без осложнений. Теперь вы знаете, как паять ППР трубы для отопления, ведь армирующий слой присутствует только в полипропиленовых трубах предназначенных для отопления.

Распространенные ошибки при пайке труб

Во избежание ошибок не нужно спешить. При пайке полипропиленовых труб допускается несколько распространенных ошибок:

• На тюбике осталась жирная пленка (забыла обезжирить).
• Косвенная угловая резка сварных элементов (кривые кромки).
• Слабая посадка конца трубы внутри фитинга (малый опыт).
• Недостаточный или слишком долгий нагрев припаиваемых деталей (малый опыт).
• Некачественное снятие армирующего слоя трубы (невнимательность).
• Корректировка расположения привариваемых деталей после их первоначального схватывания полимером (небольшой опыт).

Когда знаешь достаточно о том, как паять трубы ППР, этот вопрос не покажется сложным. Электромонтажные трубы из полипропилена помогут вам сэкономить не только деньги, но и время.
