Как установить термоголовку на радиатор отопления – Статьи и обзоры – Экономстрой

Что понадобится для установки

Консультанты магазина «Экономстрой» рекомендуют для самостоятельного монтажа термоголовки использовать такие инструменты и материалы:

• термостатическая головка;

• фум лента для соединения деталей трубопровода;

Фум лента Witte Small 12 мм х 12 м х 0,1

• два разводных ключа;

Ключ разводной хромированный SPARTA, 200 мм

• контргайки с внутренней резьбой;

Контргайка, внутренняя резьба, Fittex, ЧУГУН ОЦ ДУ 15 (1/2″)

• инструмент для нанесения резьбы.

Клупп «Сибртех» трубный , 1/2″ для нанесения резьбы

Принцип действия

В составе вентиля присутствуют две части: термоэлемент и клапан управления. Температурный режим настраивается при помощи поворота ручки. При настройке учитывают шкалу с отметками – цифрами, точками, на которые выставляют регулятор.

Термостатический элемент, реагирующий на температуру воздуха в помещении, сопряжен с движением корпуса. Реакция происходит при помощи термочувствительной жидкости, которая используется в качестве газоконденсатного наполнителя.

Так происходит автоматическое регулирование потока теплоносителя в зависимости от изменения температуры воздуха в помещении.

Температура сохраняется в выбранном диапазоне пользователя, к примеру, 20 – 22 градуса.

Чтобы добиться снижения температуры в комнате, не нужно открывать окна, чтобы ресурсы, потраченные на отопление, выветрились в буквальном смысле на улицу. Благодаря аппаратному управлению возможна экономия теплоэнергии в объеме 10 – 20%.

Важно! Функционирование механического термостата зависит от соблюдения правил установки.

Исходя из этого, в первую очередь целесообразно упомянуть способы, которые противопоказаны для самостоятельного монтажа.

Частые ошибки

• Первая заключается в вертикальном монтаже головки над клапаном, вверху радиатора. Это удобно и добавляет эстетики в интерьер. Но по этой причине элемент работает со сбоем;
• Нагретый воздух, который поднимается от трубы, передает тепло головке, и тогда температура в этой точке превышает температуру в помещении. Это приводит к тому, что радиатор отключается и помещение не отапливается;
• Среди ошибочных локаций числятся зоны, температура которых намного разнится с комнатной. Например, радиатор и термоголовка размещены в нише. Пространство ограниченное, головка моментально реагирует на повышение температуры и срабатывает механизм перекрытия теплоносителя к радиатору;

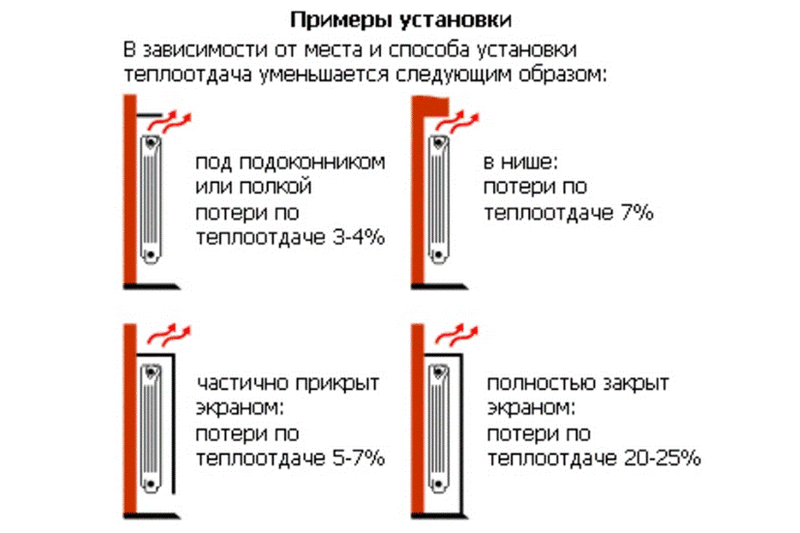

Термоголовка установлена в нише под подоконником, которая будет закрыта спереди. Так регулятор будет получать неверное представление о температуре в помещении, нагреваться и убавлять подачу теплоносителя.

• Аналогичное действие наблюдается, если радиатор установлен в глубине подоконника, лежит под прямыми лучами солнца, скрывается за плотными портьерами или загроможден мебелью;
• Также было бы неправильно установить термостатический вентиль в точке соприкосновения с холодным потоком воздуха, к примеру, в месте частого сквозняка. При этом устройство отреагирует на холод, автоматически повышая температуру отопления, и в итоге в помещении станет нестерпимо жарко.

Термоголовка установлена: 1. рядом с радиатором – от которого она будет нагреваться, 2 – в зоне проветривания форточки – где на нее будет попадать холодный воздух.

Консультанты нашего интернет-магазина считают, неграмотный выбор места делает бессмысленными использования устройства для экономии на отоплении, и тогда лучше обойтись без термоголовки.

Важно! Точка монтажа термоголовки выбирается в соответствии со средней комфортной температурой в помещении.

Инструкция для самостоятельного монтажа

Рассмотрим установку поэтапно:

Подготовительный этап

Как правило, установку термоголовки на батарею выполняют одновременно с монтажом радиаторов. Стояк потребуется перекрыть, чтобы удалить оставшуюся воду в трубах. Рекомендуется выполнять эти действия в теплый сезон года.

Особенности подбора места для монтажа

Правильным выбором считаются зоны, защищенные от неверного определения температуры воздуха: если головка фиксируется вверху относительно радиатора, то ее положение делают строго горизонтальным. Внизу радиатора головка может располагаться по-разному: в этой части помещения нет интенсивных горячих потоков атмосферы: они направляются кверху.

Монтаж головки

Для фиксации головки на трубе нарезается резьба. Контргайку прикручивают к сгону, который отходит от стояка, и обматывают фумлентой, после чего накручивается терморегулятор, но не затягивается. Затем те же действия выполняют со сгоном от радиатора. Теперь обе гайки затягиваются накрепко.

Настройка

• Определите центр помещения, где установите стремянку или табурет таким образом, чтобы термометр промежуточное положение между полом и потолком;

Дома лучше иметь небольшую стремянку. И в ремонте пригодится, и поднимать вещи на верхние полки удобно.

• Затем установите вентиль термостатической головки на максимальную отметку. Таким образом, температура воздуха в помещении станет нагреваться;
• Отслеживайте показателей термометра. С повышением температуры на 5 градусов, поверните терморегулятор в противоположном направлении. При этом скорость теплоносителя упадет, и температура воздуха станет уменьшаться. Наблюдайте за снижением показаний термометра;
• При достижении комфортной температуры, к примеру, 25 градусов, поверните ручку на увеличение;
• Повторяйте последовательность действий пока в корпусе не услышите шум воды.

Для дальнейшей эксплуатации устройства запомните положение ручки и отметить уровень на корпусе. Некоторые устройства оснащены температурной шкалой, и в целях настройки равняйтесь на показатели.

Покупайте термоголовку со шкалами регулировки

Важно! С окончанием сезона отопления термоголовку необходимо снимать с радиатора, так как в результате продолжительного простоя подвижные элементы способны прикипать, приводя в негодность вест терморегулятор.

Взяв советы консультантов «Экономстрой» на заметку, можно избежать ошибок при установке термоголовки на батарею. Радиаторы и термоголовки к ним, а также запорные вентили, кран Маевского и вспомогательные приспособления для отопительной системы, можно купить в нашем магазине.

принцип работы, стоит ли ставить, монтаж, отзывы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении. Возможность установки термостата предусмотрена у всех моделей радиаторов последних лет.

Содержание

1. Стоит ли ставить термоголовки на радиаторы отопления
2. Принцип работы термоголовки для радиатора отопления
3. Типы термоголовок радиаторов
4. Ручные термоголовки
5. Механические
6. Электронные
7. Какие термоголовки лучше для радиаторов
8. Как правильно установить термоголовку на радиатор отопления
9. Как настроить термоголовку на радиаторе отопления
10. Рейтинг термоголовок для радиаторов отопления
11. Danfoss
12. Thermo
13. Caleffi
14. Oventrop
15. Honeywell
16. Заключение
17. Отзывы о термоголовке на радиаторе отопления

Стоит ли ставить термоголовки на радиаторы отопления

Покупка и установка прибора оправдывает себя в условиях обогрева небольших помещений. В квартире или гараже при правильной эксплуатации устройство дает лучшую экономию. Для помещений большей площади, где работают несколько радиаторов, покупка отдельных термоголовок нецелесообразна. Выгоднее собрать их в единый контур, установив общий настенный термостат.

Также не оправдывает себя установка на чугунные радиаторы отопления старого образца. В отличие от биметаллических или алюминиевых аналогов, такие батареи дольше нагреваются и остывают, лучше аккумулируют тепло. Из-за увеличенной инерционности термоголовка становится менее эффективной.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении. Порядок работы у всех автономных термоголовок основан на внутреннем устройстве. Внутри корпуса прибора расположен сильфон — гофрированная емкость с теплочувствительным веществом.

Принцип работы термоголовки:

1. Нагретый воздух действует на состав, начинается расширение сильфона.
2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
4. Пропускная способность уменьшается, температура радиатора отопления падает.
5. Обогрев ослабляется, воздух остывает.
6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
7. Подача теплоносителя возобновляется с прежней силой.

Контроль работы устройства у разных типов моделей отличается. У каждого вида своя точность регулировки термоголовки радиатора, удобство использования и стоимость.

Деления определяют границу движения штока

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Какие термоголовки лучше для радиаторов

При покупке прибора нужно обратить внимание на несколько параметров.

1. Метод соединения с клапаном — резьбовой или клипсовый.
2. Корпус. Большинство моделей оборудовано защитным колпаком, скрывающим рабочую поверхность. С ним термоголовка служит дольше и выглядит опрятнее.
3. Материал. Для экономии некоторые производители выпускают устройства в дешевом пластике. Под воздействием температуры он постепенно покрывается желтизной. Также он менее прочен, чем металлический корпус.
4. Теплочувствительный элемент. Если чуть большая скорость работы не критична, покупка термоголовки газоконденсатного типа себя не оправдывает. Некоторые производители пользуются фактором для накручивания стоимости.
5. Точность регулировки. Чем больше температурный диапазон на шкале — тем тоньше настройка. Лучше, если деления расположены близко — уменьшается износ подвижных деталей.

Если клапан и термоголовка подбираются отдельно, обращают внимание на тип резьбового соединения. Готовый комплект избавит от лишней работы и возможных ошибок. Также перед покупкой устройства учитывают особенности подключения модели.

Как правильно установить термоголовку на радиатор отопления

Перед монтажом термоголовки на радиатор выбирают место для ее размещения. Принцип работы подразумевает реагирование на колебания температуры. Если этот показатель отличается от общего во всем помещении, термостат будет неправильно работать. Особенно часто встречается несколько ошибок:

1. Размещение параллельно ребрам радиатора отопления в целях экономии места. Тепло от клапана, на который монтируется термоголовка, поднимается. Устройство реагирует на воздушный поток, происходит охлаждение — независимо от температуры в помещении. Правильная установка — горизонтальная.
2. Установка за плотными шторами или вблизи подоконника. Тепло от радиатора вместо помещения циркулирует в ограниченном пространстве, зона которого и становится подконтрольным микроклиматом.
3. Расположение на пути воздушных потоков из окна. Вызывает срабатывание термоголовки при малейшей попытке проветрить помещение.

Если такая установка обусловлена отсутствием альтернатив, оправдывает себя покупка выносного термодатчика. Он крепится на любой удобной поверхности на расстоянии в 1-2 м от радиатора отопления, считывает реальную температуру в помещении и передает данные на регулирующий клапан.

Правильная установка термоголовки — перпендикулярно радиатору

Внимание! Стрелка на корпусе должна смотреть по направлению потока теплоносителя, иначе система работать не будет.

Как настроить термоголовку на радиаторе отопления

После установки термоголовки на батарею выполняют первичную настройку. Для этого включают отопление, закрывают помещение, готовят термометр. После этого:

• регулятор поворачивают до полной проходимости;
• ждут нагрева комнаты на несколько градусов — от 5 и выше;
• закрывают клапан подачи до восстановления изначального значения;
• постепенно открывают вентиль, до нагревания радиатора отопления.

У некоторых устройств предусмотрены свои алгоритмы настройки от производителя.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Эргономика, наглядность, лаконичный дизайн — 60-летний опыт на рынке терморегуляторов

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Многие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.

Все головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Термоголовки Oventrop имеют эргономичный дизайн и высокое качество

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera-100 и Thera-4 Classic.

Есть и дорогие электронные модели HONEYWELL, однако на рынке их пока мало

Важно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца.

Заключение

Принцип работы термоголовки для радиатора отопления позволяет поддерживать в помещении комфортный микроклимат, экономя при этом средства. При понимании особенностей монтажа и внутреннего устройства выбрать подходящую модель несложно, а затраты быстро оправдают себя уже в первые месяцы работы.

Отзывы о термоголовке на радиаторе отопления

Артур,26 лет, г. Екатеринбург.

Решил установить в спальне, так как в зимнее время сильно греют батареи. Теперь выбираем фиксированную температуру, пропала проблема постоянной духоты и замерзания из-за сквозняков.

Ожидаев Владимир, 34 года, г. Ульяновск.

Купил в загородный дом после подключения к магистрали. Взяли бюджетную механическую модель, хотя консультант советовал электронику. Ответа на вопрос, зачем переплачивать такие деньги, если суть не меняется, не получил.

Вадим, 30 лет, г. Орел.

Поставил danfoss с термодатчиком, чтобы вручную колпак на батарее не крутить – стало удобнее. Однако 26 градусов иногда не хватает, но выше не выставишь – в февральские морозы несколько раз жалел.

Термоголовка для радиатора отопления | Гид по отоплению

Содержание:

• 1 Устройство термоголовки
• 2 Принцип работы термоголовки
• 3 Установка термоголовки на радиатор
• 4 Видео

Термостат Herz.

Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.

Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни.

Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Принцип работы термоголовки

Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.

Терморегулятор Danfoss на панельном радиаторе.

Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.

Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени). Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.

Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».

Установка термоголовки на радиатор

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

Правильная установка термоголовки.

• Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
• Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т. д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;

Термостатическая головка Danfoss на стальном панельном радиаторе.

Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).

• Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
• Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.

Видео



Регулятор тепла для чугунной батареи

Можно ли установить радиаторный терморегулятор на чугунную батарею и как это сделать правильно.

Автоматические радиаторные терморегуляторы уже давно стали стандартом для систем отопления в новых городских домах. Сегодня этими устройствами оборудованы батареи почти в каждой новостройке. Однако в старом жилом фонде дело обстоит иначе, поэтому его жителям зачастую приходится самим заботиться об установке терморегуляторов на радиаторы отопления. Нередко можно услышать, что в домах с чугунными батареями сделать это невозможно в принципе. Так ли это? Давайте разберёмся.

Как работает терморегулятор

Радиаторный терморегулятор – это устройство, которое регулирует подачу теплоносителя в отопительный прибор в зависимости от температуры в помещении. Он состоит из двух частей – радиаторного клапана и термоголовки.

Клапан открывает и перекрывает подачу теплоносителя в радиатор. Термоголовка реагирует на изменение температуры воздуха и управляет клапаном. Вот как это происходит:

• Вращая рукоятку термоголовки, вы задаете преднастройку температуры воздуха, которую будет поддерживать терморегулятор в помещении;
• Когда воздух прогревается до выбранной вами температуры, термоголовка срабатывает и перекрывает клапан. Теплоноситель перестаёт поступать в батарею, она постепенно остывает. Температура в комнате начинает снижаться;
• Когда температура воздуха снижается на 1 °C ниже той, которую вы установили с помощью рукоятки, термоголовка снова открывает подачу теплоносителя в радиатор. Он нагревается, температура воздуха снова растёт;
• Этот цикл всё время повторяется. Таким образом, температура в помещении всегда будет колебаться около выбранной вами установки, примерно ±2 °C.

Можно ли поставить терморегуляторы на чугунные батареи

Работа терморегулятора никак не связана с типом и конструкцией радиатора отопления. Устройство устанавливают не на саму батарею, а на трубу, по которой в неё подаётся теплоноситель. Поэтому ответ – да, терморегуляторы можно поставить на чугунные батареи, как и на любые другие.

Есть несколько мифов относительно установки терморегуляторов на чугунные батареи, которые стоит развенчать:

Миф 1. В системах отопления старых домов очень высокое давление, из-за этого радиаторный клапан может потечь. Это не так, если вы используете терморегуляторы c радиаторными клапанами Danfoss RTR-G. Они сертифицированы для России и рассчитаны на работу в отечественных системах теплоснабжения со всеми их особенностями. В частности, клапаны RTR-G, которые предназначены для однотрубных систем отопления, рассчитаны на повышенное рабочее давление 16 бар. Именно однотрубные системы присутствуют в большинстве старых домов и обычно ассоциируются со скачками давления (чтобы давление не «прыгало», выполняют балансировку системы, но это тема для отдельного разговора).

Миф 2. В наших системах отопления грязная вода, поэтому терморегуляторы выйдут из строя.

Это тоже неверно. Радиаторные клапаны RTR нечувствительны к песку и окалине, которые могут попадать в теплоноситель.

Миф 3. У чугунных батарей большая инерция (они долго остывают и нагреваются), поэтому терморегуляторы не выполняют свою функцию.

Массивный радиатор действительно дольше прогревается и дольше остывает, однако это лишь увеличивает интервалы между срабатываниями термоголовки. Если батарея перекрыта и теплоноситель через неё не течёт – нагреваться сама собой она не может, из чего бы она ни была сделана. Это противоречит законам физики.

• Совет
  С чугунными батареями используйте термоголовки с газонаполненным температурным датчиком, например, Danfoss RTR 7090. Они быстрее всего реагируют на колебания температуры. Время срабатывания газонаполненного датчика – всего 8-10 минут. Поэтому в помещении будет комфортный микроклимат с радиаторами любого типа. Ещё быстрее работают электронные термоголовки.

Подробнее об устройстве, принципе работы и выборе терморегуляторов можно почитать здесь.

Как правильно установить терморегулятор на чугунную батарею

Здесь мы будем исходить из того, что речь идёт о массивных радиаторах «гармошкой», которые являются своего рода стандартом для старого жилого фонда. Иногда можно также встретить дизайнерские чугунные батареи современного производства, но на этом мы сейчас не будем останавливаться.

Итак, говоря о старом жилом фонде, мы подразумеваем однотрубную стояковую разводку системы отопления с подводкой к радиаторам трубами из оцинкованной стали.

В этом случае есть несколько правил, которых следует придерживаться при монтаже терморегуляторов:

• В однотрубных системах между стояком и терморегулятором обязательно устанавливают перемычку – байпас. Если этого не сделать, то ваш терморегулятор будет перекрывать не только подачу теплоносителя в батарею, но и весь стояк.
• Для байпаса используйте трубу меньшего диаметра, чем подводка. Например, если подводка выполнена трубой D20, сделайте перемычку из трубы D15. Это повысит эффективность работы радиатора, особенно если он небольшого размера.
• Радиаторный клапан всегда ставят на подаче, то есть на том патрубке, по которому теплоноситель поступает в батарею. Он может быть как верхним, так и нижним: это зависит от устройства системы отопления в конкретном доме (с верхним или нижним разливом). Выяснить это нужно заранее.
• На обратном патрубке рекомендуется установить запорный шаровый кран – между радиатором и байпасом.
• Все монтажные узлы, за исключением мест присоединения радиаторного клапана и шарового крана, должны быть неразъёмными и только сварными. Надставлять стояки и патрубки посредством резьбовых соединений категорически запрещается.
• Перед началом работ необходимо спустить воду из стояка. Это нужно делать даже летом, поскольку система отопления всегда заполнена водой.
• По завершении работ необходимо провести опрессовку системы – испытать её на отсутствие протечек под давлением. Опрессовку выполняют в присутствии представителей управляющей компании, которые должны вместе с собственником квартиры подписать акт ввода в эксплуатацию.

Как правильно установить термоклапан

Иногда у пользователей возникают жалобы на течь в месте монтажа термоклапана. Чтобы избежать этого, нужно следовать некоторым простым правилам или убедиться в том, что о них знает выполняющий работу сантехник – рекомендации производителя никогда не бывают лишними:

• Перед установкой убедитесь, что ниппель радиаторного клапана чистый. При необходимости протрите его, удалите грязь и пыль.
• Клапаны выпускаются со стандартным или самоуплотняющимся (с прокладкой) ниппелем (хвостовиком). Монтаж стандартного ниппеля выполняют с герметизацией фум-лентой, льном или тефлоновой нитью. Ни в коем случае не применяйте краску! Самоуплотняющийся ниппель не требует дополнительной герметизации. Однако если радиаторная пробка имеет сколы или другие повреждения, нужно использовать уплотнение (см. выше).
• Применяйте только тот ниппель, который шёл в комплекте с термоклапаном. Шлифовка конусов ниппеля или клапана с применением абразивных материалов не допускается. Если по какой-то причине на конусах появились царапины – смажьте их поверхность высокотемпературным герметиком или силиконом. Дополнительная герметизация не требуется.
• Применяйте только стандартный инструмент и соблюдайте требуемое усилие затяжки в соответствии с рекомендациями производителя.

Правильно установленный терморегулятор прослужит долгие годы и не вызовет проблем при эксплуатации. Если они всё же появились – узнайте о способах устранения неудобств в этой статье.

Как выбрать термоголовку для радиатора?

Радиаторная термоголовка – это регулирующий элемент системы отопления, предназначенный для изменения температуры воздуха в помещении. С помощью этого небольшого, но очень важного устройства можно не только устанавливать оптимальный микроклимат в каждой комнате дома или квартиры, но и получать значительную экономию энергоресурсов, затрачиваемых на обогрев. Все что нужно для этого делать – устанавливать минимальную температуру прогрева радиатора при наружном потеплении, или просто в солнечный день – в помещении, окна которого выходят на юг. Эти простые действия помогут уменьшить интенсивность работы котла, а значит – и сократить потребление топлива, вместе с общими затратами на него.

Термоголовка для радиатора состоит из компактного корпуса, в котором располагается сильфон – полностью герметичный цилиндр, имеющий тонкие гофрированные стенки, и наполненный специальным жидким или газообразным веществом. Фактически, сильфон представляет собой своеобразный индикатор температуры, благодаря которому осуществляется регулировка системы отопления. Когда температура повышается – он растягивается, механически препятствуя движению потока теплоносителя в радиатор. Радиаторные термоголовки можно устанавливать в любых помещениях, но более всего они актуальны для мест, где температура воздуха часто изменяется в течение дня, например – на кухнях, в приемных, гостиных, и не только.

Даже если в конструкции радиатора предусмотрена возможность установки термостатической головки, в большинстве случаев их приходится покупать отдельно. При этом, делающим это впервые людям приходится сталкивать с неизбежным вопросом – как правильно выбрать термоголовку? Сделать это не сложно, надо только знать некоторые технические характеристики самых популярных марок этих регуляторов и комплектующих для них. И, прежде всего, то, что на украинском рынке наибольшее распространение получили термостатические клапаны следующих брендов – Schlosser, Honeywell, Danfoss и Herz. Именно они обеспечивают соединения термоголовок с отопительными батареями. Но каждый из этих брендов использует собственные конструктивные исполнения клапанов, которые не всегда являются универсальными. Соответственно, именно в этих нюансах стоит подробно разобраться перед покупкой термостатической головки

Термоклапаны Schlosser и Honeywell

Польская компания Schlosser производит клапаны с резьбовым соединением М30х1,5, считающимся стандартным для термоголовок. Благодаря этому, у пользователя появляется возможность – выбрать регулятор любого другого бренда, несмотря на то, что качество продукции данной марки является очень хорошим, как и ее дизайн. Еще одна компания, использующая универсальную резьбу в своих клапанах – это американская Honeywell. Стоит отметить, что отдельные термоклапаны вместе с термоголовками монтируются на радиаторы с боковым подключением к коммуникациям системы отопления. Если же она состоит из радиаторов с нижним подключением, то термоклапан сразу предусматривается в конструкции таких батарей, и приобретать его отдельно не нужно. Таким образом, головки со стандартным резьбовым соединением М30х1,5 подойдут к радиаторам с нижним присоединением коммуникаций таких популярных производителей как – Kermi, Purmo, Arbonia, Zehnder, Djoul, Korado и многих других.

Danfoss

Датская компания Danfoss отличалась от других производителей тем, что ранее выпускала термоклапаны и термоголовки с двумя видами соединений – клипсовым и резьбовым. Рассмотрим их поочередно:

• Клипсовое соединение типа RA–N – помимо многочисленных головок этого же бренда, позволяет подключать и термоголовки Schlosser моделей 600100004, 600500001, 600500004, 601100048 и не только. В свою очередь, отдельная термоголовка Danfoss типа RA-N подходит к радиаторам с нижним подключением производителей Romstal, Vogel & Noot и некоторых других;
• Резьбовое соединение типа RTD-N – использовалось датским брендом ранее, но уже было признано устаревшим и снято с производства. Тем не менее, термоклапаны такого типа присутствуют на радиаторах предыдущих модификаций, и иногда еще встречаются в продаже. На них, кроме изделий Danfoss, можно поставить термоголовки Schlosser модификаций 600100005, 600500002, 600500005 и не только.

Herz

Австрийская компания Herz также использует собственное соединение, выпуская клапаны с резьбой М28х1,5. При этом визуально оно очень похоже на стандартное – М28х1,5, но все же, отличается диаметром резьбы. Поэтому термоклапаны и термоголовки Herz важно не перепутать с другими наиболее распространенными. Сделать это помогут отличительные черты продукции данного бренда – используемые им скругленные крышечки красного и реже белого цвета. Но самой запоминающейся маркировкой, в этом случае, является фирменный логотип бренда – сердце, расположенное внутри квадрата. Клапаны Herz, помимо одноименных термоголовок, также совместимы с термоголовками Schlosser модификаций 600100002, 600300001, 600300002 и не только.

Термоголовки каких производителей лучше выбрать?

Вопрос определения лучшего бренда термостатической головки является не менее актуальным, чем вопрос ее совместимости с радиатором. Хотя все изделия перечисленных выше производителей являются вполне качественными и надежными, специалисты рекомендуют, по возможности, отдавать предпочтение термоголовкам Schlosser. У них, действительно, есть ряд преимуществ, по сравнению с другими брендами, а именно – производство по немецкой лицензии, компактные габариты, высокая скорость срабатывания, простота монтажа, функции защиты от детей и замерзания радиатора, гарантия от производителя, большой ассортимент моделей и даже возможность открашивать их в любой цвет из палитры RAL. Впрочем, самое важное, чтобы эти и другие термоголовки всемирно известных марок были оригинальными, на что надо обращать особое внимание. Тогда эффективность их работы и срок эксплуатации окажутся максимальными.

Терморегулятор на батареи отопления. Как правильно установить терморегулятор на батарею

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

В многоквартирных домах при слишком высокой температуре в комнате хозяева вынуждены открывать форточки, отапливая при этом улицу. Если за тепло нужно платить по нормативам, как часто бывает в хрущевках, то это не так страшно. Но при наличии счетчиков тепла деньги жильцов буквально вылетают в окно. И другая ситуация: нет смысла по полной программе отапливать квартиру, когда никого нет дома.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Устройство и принцип действия терморегулятора

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

Клапаны радиаторных терморегуляторов DANFOSS

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.

Терморегулятор

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.

Электронный терморегулятор

В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Терморегулятор радиаторный угловой

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается

Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

• закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
• в комнате кладут термометр;
• клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

• через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
• ждут до тех пор, пока понижающаяся температура не станет комфортной;
• плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
• вращение прекращают, оставляя клапан в данном положении;
• если нужно изменить комфортность температуры, используют регулятор термоголовки.

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

Как установить термостатический вентиль радиатора

У вас есть система центрального отопления и вы хотите заменить старые вентили радиаторными термостатическими вентилями? Хорошая идея! TRV можно использовать для более точной регулировки температуры вашего отопления, что может помочь вам сэкономить деньги на счетах за электроэнергию. Читайте дальше, чтобы узнать, как установить термостатический вентиль радиатора.

Купить наши термостатические радиаторные клапаны

В традиционной газовой системе центрального отопления комнатный термостат устанавливается в часто используемом помещении и используется для включения котла, когда температура в помещении падает ниже установка температуры . Затем котел начинает нагревать воду, прежде чем циркуляционный насос направляет ее ко всем радиаторам центрального отопления в системе, пока в доме не будет достигнута заданная температура. Однако некоторые комнаты в доме собирают на больше тепла, чем другие, например, комната с французскими окнами, выходящая на южную сторону, и делают это независимо от системы отопления. Таким образом, солнечная комната требует меньше тепла, чем комната без солнечного света, и для соответствующей регулировки системы отопления можно использовать термостатический клапан.

Ступени

1. Отключить воду и слить радиатор
2. Установить хвостовик ТРВ
3. Установить ТРВ
4. Разместить ТРВ и снова включить радиатор

Перед началом установки обязательно:6

отключить подачу воды;

слив радиатора.

Если вы не слейте воду из радиатора перед снятием существующих клапанов, у вас будет много воды на руках. Более того, вы будете иметь дело с грязной водой, которая долгое время находилась в радиаторе.

Концевая часть клапана должна быть ввинчена непосредственно в одну из четырех точек клапана в радиаторе. Эта часть необычна тем, что она не всегда имеет плоскую внешнюю поверхность для традиционного инструмента. Поэтому, как правило, вам придется использовать ключ радиатора , чтобы затянуть хвостовик клапана .

Этот ключ обычно вставляется в хвостовик, который может иметь квадратное или шестигранное гнездо. Если хвост идет с черным резиновым кольцом , это печать. Просто установите уплотнение на место и затяните гайку, пока оно не сожмет уплотнение и не создаст водонепроницаемое уплотнение. Если резиновое уплотнение не предусмотрено, следует использовать тефлоновую ленту или шнур для уплотнения труб.

Ознакомьтесь с каталогом ManoMano
Ключи радиатора

• TRV могут быть прямыми или угловыми (90 градусов) . Выберите вариант, который лучше всего подходит для вашей установки в зависимости от положения ваших труб.
• Радиаторный клапан будет иметь один охватываемый конец и один охватывающий конец. Наружная резьба должна быть подключена к патрубку в радиаторе, а внутренняя резьба должна быть подключена к подводу горячей воды.
• Подача горячей воды должна иметь наружную резьбу и должна быть обернута лентой из ПТФЭ перед установкой TRV на место. Будьте осторожны, чтобы убедиться, что головка TRV находится в правильном положении, когда вы закончите затяжку. Правильно вертикальный или горизонтальный радарный клапан будет более привлекательным, чем клапан под углом!
• Затяните гайку на охватываемой части TRV с помощью клещей для водяных насосов. В этом соединении не должно быть никакой печати. В этой детали используется компрессионный фитинг, в котором металлические части сжимаются для создания водонепроницаемого уплотнения.

Ознакомьтесь с каталогом ManoMano
Уплотнительный шнур для труб

Чтобы установить головку клапана TRV на остальную часть клапана, открутите головку насколько это возможно (установив минимальную температуру) и расположите ее на клапан. Металлическое стопорное кольцо используется для соединения двух частей и должно быть закручено на место вручную. Как только эта гайка будет затянута, ваш TRV будет установлен.

Осталось только подключить радиатор к водопроводу, прокачать радиатор и проверить, нет ли утечек в местах соединений.

В системе центрального отопления с классическим циркуляционным насосом важно оставить один радиатор без ТРВ и никогда не закрывать этот клапан полностью. Почему? Итак, представьте, что все ваши ТРВ одновременно закрыты, но термостат не набрал заданную температуру. Котел будет продолжать работать, насос будет качать воду, но безрезультатно, потому что все вентили закрыты. Это не хорошо для вашей системы отопления! Поэтому очень важно оснастить один из ваших радиаторов традиционным клапаном и постоянно держать его частично открытым до 9 часов.0005 поддерживать минимальный расход воды в системе . Современные клапаны поставляются с небольшим фланцем, который предотвращает полное закрытие клапана. Он находится под защитной крышкой, надетой на головку клапана.

Эта предосторожность относится к системам с классическим циркуляционным насосом. Современные системы, оснащенные циркуляционными насосами с технологией переменной скорости , предназначены для автоматической регулировки потока нагретой воды с учетом этого явления. Другим решением является установка дифференциальный перепускной клапан . Однако этот вариант лучше всего использовать для систем отопления в больших зданиях.

Требуемые навыки

Чтобы установить термостатический вентиль радиатора, вам потребуются некоторые базовые сантехнические навыки. Обычно вам нужно уметь наклеивать тефлоновую ленту, знать, как соединять различные детали и устанавливать компрессионный фитинг.

Необходимое время

От 10 до 30 минут

Необходимое количество людей

1 человек

Инструменты и оборудование

Защитная и рабочая одежда

Этот список не является исчерпывающим. Убедитесь, что ваша защитная и рабочая одежда соответствует поставленной задаче.

Ознакомьтесь с каталогом ManoMano
Безопасность и спецодежда

Приобретите наши термостатические радиаторные клапаны

По профессии электрик, сначала я работал в промышленных зонах, где устанавливал, подключал и ремонтировал большое количество электроустановок. После этого я руководил бригадой электриков для такого рода работ. Лет 10 назад я занялся строительством. От скромного семейного дома до спортивных залов и театров, я мог координировать, проверять и организовывать все виды строительных площадок. Вот уже 4 года я восстанавливаю и строю пристройку к бунгало в самом сердце валлийской сельской местности. Мой опыт ручной работы и мои знания означают, что я горжусь тем, что могу быть полезным. Террасы, дизайн интерьера, кровля, сантехника, электрика, все что угодно! Моя жена, дочь и я построили почти все, что у нас есть, с нуля! Итак, чтобы ответить на все ваши вопросы и проконсультировать вас по выбору инструментов? Легкий!

Как установить TRV или термостатический радиаторный клапан

Узнайте все о TRV или термостатическом радиаторном клапане, в том числе о том, как установить TRV и заменить существующий радиаторный клапан на TRV. Воспользуйтесь нашим простым руководством по устранению неполадок, чтобы убедиться, что все TRV работают хорошо, и вы поддерживаете их в хорошем состоянии и исправно работает. Поймите, с какой стороны радиатора должен идти TRV, как его установить и убедитесь, что они работают хорошо. Узнайте о распространенных проблемах с TRV и о том, как их решить.

Что такое TRV или термостатический радиаторный клапан?

Термостатический радиаторный клапан (или TRV) — это клапан, который устанавливается на радиатор в системе водяного отопления и является саморегулирующимся (устанавливает температуру радиатора автоматически) в зависимости от температуры в помещении. Он регулирует температуру в помещении, изменяя поток горячей воды к радиатору.

Проще говоря, это клапан, который домовладелец может настроить для включения и выключения радиатора (когда система отопления активна) в зависимости от температуры в помещении. Это позволяет контролировать температуру в каждой комнате дома, чего обычно невозможно достичь даже с помощью термостата, контролирующего основную систему отопления.

Термостатический вентиль радиатора или термостатический термостат, настроенный на максимальную температуру

Строительные нормы и правила гласят, что все новые и модифицированные системы жидкостного центрального отопления должны иметь термостатический термостат, установленный на каждом радиаторе (за исключением того, в котором установлен комнатный термостат или программируемый термостат, обычно в зале). Узнайте больше в Утвержденном документе L, посвященном энергосбережению и энергосбережению.

Они были изобретены в Дании и начали использоваться в 1970-х годах. В Европе они широко используются, особенно там, где принято иметь общий котел, снабжающий теплом все квартиры в многоквартирном доме. Необходимо регулировать подачу тепла в каждую отдельную квартиру, и это очень эффективно достигается с помощью термостатических клапанов, установленных на каждом радиаторе.

Преимущества и недостатки установки TRV

Основным преимуществом установки TVR является экономия и экономия энергии. Они являются термостатическими, поэтому они могут контролировать температуру в отдельных комнатах независимо от температуры наиболее часто используемых жилых помещений, где обычно находится комнатный термостат, который контролирует, включается или выключается система отопления в целом. Это предотвращает «перегрев» двух ключевых обстоятельств:

1. Если помещения не нужно нагревать до той же температуры, что и основные жилые помещения, например, спальни, TRV можно установить на более низкое значение, и помещение будет нагреваться только до более низкой температуры, прежде чем сработает термостатический клапан. и перекрыть подачу горячей воды к радиатору
2. В основных жилых помещениях, где может быть вторичный источник отопления; это может быть другой нагревательный прибор, или это может быть солнце (солнечные лучи), или из-за того, что в комнате много людей. TRV выключают радиатор, когда в комнатах достигается желаемая температура, тем самым предотвращая перегрев

Предотвращая перегрев, вы предотвращаете выделение избыточного тепла, экономя деньги и углерод, потраченный впустую на сжигание топлива для получения нежелательного тепла. Это причина того, что правительство рассматривает TRV как хорошее решение и поощряет их использование путем включения правил в строительные нормы и правила.

Другие преимущества включают в себя дополнительную гибкость, которую они обеспечивают домовладельцу, позволяя им контролировать температуру в отдельных комнатах. Это позволяет им устанавливать температуру в соответствии со своими индивидуальными предпочтениями. Если помещение не используется, их можно установить на самую низкую температуру, поддерживая комнатную температуру на уровне охлаждения, не тратя энергию и не рискуя повредиться от мороза.

TRV очень легко заменить, поэтому их можно изменить за считанные секунды, если комната снова будет занята после периода редкого использования.

Вы можете узнать больше о преимуществах и экономии, которые вы можете получить, установив TRV, здесь, на веб-сайте Energy Saving Trust.

Некоторые люди не очень любят TRV и считают, что их не следует использовать во многих случаях; Джефф Хауэлл, обозреватель Telegraph по вопросам недвижимости, является одним из самых увлеченных этой темой.

По сути, недостатки TRV связаны с тем, что они представляют собой довольно грубые устройства, которые можно «обмануть» относительно фактической температуры в помещении, например, сквозняками, заставляющими затем «поверить», что в помещении слишком холодно, или отсутствием вентиляция вокруг них заставляет «думать», что в комнате слишком тепло, когда это не так.

Несмотря на то, что это относительно простые устройства, они действительно могут выйти из строя. Если они выключены, когда ломаются, то радиатор не включится, когда это необходимо, что может привести к образованию конденсата и другим проблемам. Если они сломаются во включенном состоянии, то это приведет к перегреву, и это проблема, которую они призваны решить.

К счастью, современные TRV, как правило, очень надежны и работают много лет без серьезных проблем. Однако, если вы читаете этот проект, весьма вероятно, что у вас возникнут проблемы с радиаторными клапанами, поэтому об этом мы поговорим далее.

Детали термостатического клапана радиатора

Есть несколько основных частей, которые составляют TRV и обеспечивают его работу должным образом. См. изображение ниже для полной разбивки по отдельным частям TRV:

Части термостатического клапана радиатора

Один радиатор не нагревается

Может быть трудно определить, есть ли проблема с TRV, потому что вы на самом деле пытаетесь устранить симптом, а не причину, которая может быть многими другими вещи, кроме неисправного TRV. Наиболее распространенная проблема, причиной которой могут быть TRV, заключается в том, что один радиатор не нагревается, а все остальные в доме нагреваются.

Важно работать систематически и исключать потенциальные проблемы, начиная с самых простых:

1. Прокачать радиатор : если вы не знаете, как это сделать, посмотрите наш проект про прокачку радиаторов здесь.
2. Убедитесь, что TRV установлен правильно. : Большинство TRV в настоящее время универсальны и могут быть установлены на подаче или на возврате, однако более старые этого не позволяли. Как правило, это приводит к шумным ударам, поэтому вы, вероятно, знаете об этом, однако потребуется несколько секунд, чтобы убедиться, что стрелки на клапане указывают в правильном направлении (или в обоих направлениях для универсального клапана). Обратите внимание, что они могут быть со стороны стенки клапана, поэтому вам, возможно, придется нащупать их

   Стрелка, показывающая направление потока через старый TRV

3. Убедитесь, что TRV не заедает и не заедает работает клапан может быть нажат. (Подробнее о том, как это сделать, смотрите ниже или в видео). Возможно, потребуется смазать поршень небольшим количеством WD40 или аналогичной смазки. Если он останется застрявшим, осторожный удар молотком может просто освободить его. Если это не работает, то виноват TRV и лучше всего заменить клапан 9.0016
4. Проверьте термостат : Если клапан свободно перемещается, а радиатор работает, когда крышка термостата снята, но снова останавливается, когда вы ее заменяете, вероятно, проблема связана с термостатом. Они работают с расширяющейся восковой капсулой, которая может иногда затвердевать и останавливать работу TRV. Измените это, и он должен снова начать работать.
5. . Проверьте запорный защитный клапан. Это запорный клапан, и его следует оставлять открытым все время, пока система отопления работает нормально. Убедитесь, что он открыт, открыв его немного дальше или закрыв и снова открыв его


   Запорный защитный клапан со сливным значением – откройте и закройте верхний клапан с помощью гаечного ключа

6. Воздушный затвор или засор : Вполне вероятно, что если оба клапана работают правильно, проблема заключается либо в засорении, либо в воздушном затворе. Вы можете попытаться пустить воду, закрыв все остальные радиаторы, а затем включив отопление с помощью комнатного термостата. Это может создать достаточное давление, чтобы пробить блокировку, если вам повезет
7. Слейте воду из радиатора : На этом этапе вам придется слить воду из радиатора, что может решить проблему, однако, если вы потрудились сделать это, вероятно, стоит снять и попытаться промыть радиатор перед его установкой на место или даже замена его на новый (в зависимости от состояния старого). Для получения дополнительной информации о сливе радиатора см. наш проект, который поможет вам

Если один из ваших радиаторов не нагревается, то этот процесс должен помочь вам разобраться в проблеме и, безусловно, определить или исключить TRV на причина. Тем не менее, профилактика — лучшее лекарство, и есть небольшое простое обслуживание, которое поможет вам

Распространенные проблемы с термостатическими клапанами радиатора и обслуживанием термостатических клапанов радиатора

Есть несколько вещей, которые могут вызвать проблемы с термостатическими клапанами, но, поскольку это относительно простые устройства, диагностировать проблему несложно. Рекомендуется поддерживать их, чтобы гарантировать, что они прослужат долго и будут хорошо работать.

Наиболее распространенная проблема с TRV заключается в том, что клапан заедает или заедает. Это означает, что они либо застряли в открытом, либо в закрытом состоянии. Это произойдет, если настройка не менялась какое-то время, например, после лета.

Решение и техническое обслуживание : Установите TRV на самый высокий уровень нагрева (обычно номер 5), который полностью откроет клапан. Затем открутите гайку для снятия термостата, что вы должны сделать вручную. Когда блок термостата снимается, вы должны увидеть маленький плунжер или поршень, который должен быть нажат, а затем пружинить при отпускании. Если он очень тугой или заедает, брызните на него WD40 и немного поработайте, пока он не начнет свободно скользить. Рекомендуется ежегодная проверка и распыление WD40, чтобы TRV работал эффективно.

Если поршень снова не заработает, клапан вышел из строя и его необходимо полностью заменить. См. ниже раздел о , как заменить TRV , чтобы получить помощь в этом.

Убедитесь, что металлический поршень или плунжер могут свободно двигаться – они достаточно жесткие! (Примечание – для этого вам не нужно снимать TRV)

Вторая проблема, которая может возникнуть, заключается в том, что термостат может выйти из строя. Если клапан работает, а плунжер двигается свободно, вероятно, термостат не нажимает и не отпускает плунжер, поэтому открывает и закрывает клапан как следует. Термостаты относительно просты, в них используется захваченный пузырек газа, жидкости или воска, который расширяется и сжимается при изменении температуры в помещении для перемещения поршня.

Решение и обслуживание : Если термостат перестал работать, вы ничего не можете сделать, кроме как заменить его. Прежде чем покупать новый, стоит убедиться, что проблема именно в этом, но заменить термостат на рабочий TRV и убедиться, что клапан теперь работает.

Для общего обслуживания вашего TRV стоит несколько раз полностью открыть и закрыть TRV, чтобы механизм заработал. Делайте это несколько раз в год, чтобы предотвратить заедание плунжера или поршня.

Замена старого TRV на новый или замена запорного клапана на термостатический радиаторный клапан

Если у вас есть старый или сломанный термостатический радиаторный клапан (TRV), который вы хотите заменить, или у вас есть радиатор с двумя запорными клапанами и вы хотите заменить его на новый TRV, вот шаги, которые вы должны выполнить:

1. Перекройте воду в системе отопления, а затем отключите все электричество : все программаторы должны быть выключены и все комнатные термостаты повернуты вниз, чтобы они не требовали дополнительного тепла. Если система сухая и включается насос, это может повредить насос и привести к перегреву котла
2. Слив из радиатора : Найдите ближайший к радиатору слив, с которым вы работаете. Убедитесь, что ниже радиатора. Подсоедините шланг к сливу и проведите его снаружи или к подходящему сливу. Положите полотенце или впитывающую ткань под слив, чтобы собрать капли и протечки. Открутите слив с помощью разводного ключа, рукояток или «звездообразного ключа»:

   Памятный трехногий ключ к радиаторному клапану — доступен в нашем интернет-магазине

3. Открутите все ключи для выпуска воздуха на всех радиаторах во всем доме : Используйте для этого ключ для прокачки радиатора и впустите воздух в систему; вы услышите, как это происходит, когда вы открываете каждую из клавиш. Это предотвращает попадание воды в систему из-за вакуума, который может высвободиться позже во время работы, вызывая настоящий беспорядок! Дайте системе четверть часа, чтобы полностью стечь. Идеальное время, чтобы пойти и выпить чашечку чая!

   Faithfull Brass Radiator Key – доступен в нашем интернет-магазине

4. Снятие старого TRV : Теперь, когда система полностью опорожнена, по крайней мере над местом, где вы работаете, вы можете снять радиаторный клапан, который может быть одним из запорные клапаны, если их два, или старый ТРВ. Положите полотенце под клапан, над которым вы работаете, чтобы собрать воду, которая будет капать, когда вы будете открывать клапан. Возьмитесь за корпус TRV с помощью пары захватов и, удерживая их, надавите на гайку крепления радиатора со стороны радиатора TRV, как показано ниже. Ослабьте это, но пока не расстегивайте полностью

   Ослабьте предохранительный клапан радиатора на TRV

5. После ослабления гайки крепления радиатора : Ослабьте гайку в нижней части TRV, все еще удерживая корпус TRV рукоятками. (См. рисунок ниже). Полностью отверните эту гайку, после чего вы сможете вернуться к гайке крепления радиатора и также полностью открутить ее пальцами

   Полностью открутить гайку в основании TRV

6. Снимите TRV : вам может понадобиться чтобы освободить его, но он оторвется. Из трубы или радиатора может вылиться немного воды, но ваше полотенце должно поймать ее

   Очистите трубы и соединения от краски, грязи и мусора

7. Очистите все : Очистите трубы и соединения тканью перед нанесением герметика для обеспечения герметичности при установке нового клапана. Современные клапаны TRV являются универсальными клапанами, что означает, что вода может проходить через них в любом направлении без регулировки, но проверьте это, прежде чем устанавливать новый клапан. На корпусе клапана будут маленькие стрелки, указывающие в обе стороны, указывающие на то, что вода может проходить через клапан в обоих направлениях. Если вы не уверены, прочтите информацию производителя, прилагаемую к клапану 9.0002 Установка нового корпуса TRV на форму трубы после нанесения герметика

8. После установки корпуса TRV на место можно затянуть обе гайки, которые вы открутили, чтобы снять старый TRV

   Затяните обе гайки, чтобы закрепить корпус TRV на месте

9. Для более продвинутых моделей : можно снять оливку с впускного патрубка, а затем заменить соединительную гайку в основании корпуса TRV. Вы также можете заменить впускной патрубок и соединительную гайку радиатора, чтобы у вас была новая и подходящая гайка. Используйте ленту PTFE, чтобы получить водонепроницаемое соединение на входе
10. Поместите «головку» блока термостата на верхнюю часть корпуса TRV : ее нужно просто привинтить вручную, чтобы зафиксировать на месте. Затем установите относительно высокую температуру. Новый клапан уже установлен!
11. Закройте выпускные клапаны : Закройте все клапаны выпуска воздуха из радиатора, которые вы расстегнули, чтобы слить воду из системы. Дважды проверьте это, потому что, если вы забудете один, это вызовет неприятную лужу, когда вы заправите систему!
12. Перекройте слив и снимите шланг
13. Заполните систему
    1. Для самотечной системы : Подойдите к клапану, который вы перекрыли ранее, чтобы остановить подачу. Вероятно, это будет в сушильном шкафу. Вода начнет поступать обратно в систему. Затем подойдите к каждому радиатору по очереди и прокачайте его, чтобы вышел весь воздух. Как только вы обошли все радиаторы в доме, вы знаете, что они снова заполнены. Верните свой новый TRV и проверьте на наличие утечек
    2. Для систем под давлением : Откройте клапан контура заполнения, который обычно находится на вашем котле или в сушильном шкафу. Используйте это, чтобы создать давление в системе до 1 бар, затем прокачайте радиаторы. Это приведет к падению давления, поэтому, когда воздух больше не выходит, вам придется вернуться к клапану на контуре заполнения и снова создать давление в системе. Не забудьте закрыть кнопку прокачки перед повторным нагнетанием давления, иначе у вас будет неприятная лужа! Продолжайте делать это до тех пор, пока весь воздух не будет удален из системы и она не будет полностью заполнена. Проверьте свой новый TRV на наличие утечек
14. Как только вы убедитесь, что ваш новый TRV не протекает, вы можете добавить в систему любые добавки, которые необходимы, например, ингибиторы. Убедитесь, что нет утечек, потому что если они есть и вы добавили ингибитор, вам придется снова сливать систему, смывая новый ингибитор

Ингибиторы предназначены для защиты вашей системы центрального отопления от накипи, шлама и коррозия – Доступно в нашем интернет-магазине

Термостатические радиаторные клапаны работают на подаче или на возврате?

Это распространенная дилемма, с которой сталкиваются люди, и часто задаваемый вопрос в DIY Doctor. На одном конце радиатора будет установлен TRV, а на другом будет запорный клапан, однако многие обеспокоены тем, должен ли TRV идти на подающую или обратную сторону радиатора.

Типовой запорный клапан — клапан на другом конце радиатора

Это обоснованное беспокойство, учитывая, что в прошлом и TRV, и запорный клапан могли работать только с потоком в одном направлении. Однако сейчас это не так, и большинство, если не все, TRV являются универсальными, что означает, что поток может проходить через них в любом направлении без внесения в них изменений. Это означает, что нет ограничений, с какой стороны радиатора они могут располагаться .

Что следует учитывать при выборе конца радиатора для TRV:

1. Простота доступа : Нет смысла иметь TRV, к которому вы не могли бы добраться и изменить настройку при необходимости. Не размещайте их там, где они могут быть заблокированы мебелью или труднодоступны
2. Поток воздуха : TRV работает, регулируя поток к радиатору в зависимости от температуры в помещении (а не от радиатора, что является распространенным заблуждением). Для эффективной работы необходим хороший поток воздуха вокруг TRV, чтобы он работал при фактической комнатной температуре. Это поможет радиатору, так как он работает преимущественно за счет конвекции — воздуха, циркулирующего по комнате, — а не радиации (еще одно распространенное заблуждение), так как хороший приток воздуха к радиатору, а также TRV сделают радиатор более эффективным. Не размещайте TRV за шторами, мебелью или дверями, которые большую часть времени будут открыты
3. Эстетика : Разместите их там, где они будут выглядеть наиболее привлекательно. Если в комнате несколько радиаторов, расположите их на одной стороне, чтобы создать эффект однородности. В конечном счете, это зависит от вашего личного выбора.

   Если у вас возникли проблемы с системой отопления или радиаторами, у нас также есть проект по диагностике проблем с радиаторами, который может вам помочь.

   Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

   Что такое термостатическая головка клапана радиатора?

   Термостатическая головка клапана радиатора является действительно полезным дополнением к вашим домашним радиаторам, чтобы контролировать температуру в вашем доме. Установить головки термостатических радиаторных клапанов на радиаторы горячей воды в вашем доме просто и быстро. Головки термостатических радиаторных клапанов позволяют лучше контролировать температуру в вашем доме, повышая энергоэффективность. Это позволяет сэкономить на отоплении дома, а также лучше защитить окружающую среду. Существует ряд типов продуктов для термостатических головок радиаторных клапанов по разумным ценам.

   Термостатические головки радиаторов, ключевой элемент термостатического клапана радиатора

   Что выбрать: ручные или цифровые головки термостатических клапанов?

   Как работают термостатические головки радиаторных клапанов?

   Головки термостатических радиаторных клапанов: замена и цена

   Посмотреть наши решения Читать другую статью

   Термостатические головки радиаторов, ключевой элемент термостатического вентиля радиатора

   Возможно, вы слышали о термостатических вентилях радиатора, экономичном и энергосберегающем решении, которое вы можете установить на свои радиаторы дома. Эти радиаторные клапаны помогут вам нагреть ваш дом до нужной температуры и при этом снизить ваши счета за отопление. Но знаете ли вы, что термостатические головки напрямую связаны с этими клапанами?

   Головки термостатических клапанов установлены непосредственно на радиаторных клапанах. Термостатические головки цилиндрической формы состоят из нескольких частей. В сочетании с самим клапаном, который крепится к радиаторам горячей воды дома, головки клапанов позволяют регулировать температуру в вашем доме.

   Небольшие устройства, часто окрашенные в белый цвет, хромированные или никелевые, с головками радиаторных клапанов, являются изящным дополнением к вашей домашней системе отопления. Давая вам больший контроль над температурой нагрева каждого радиатора в вашем доме (даже полотенцесушителя радиатора!), термостатические головки радиаторных клапанов оптимизируют отопление и энергоэффективность, а также вашу потенциальную экономию на счетах за отопление.

   Кроме того, мы не должны забывать, что возможность эффективно контролировать уровень отопления в вашем доме обеспечивает более высокий уровень теплового комфорта через вашу систему центрального отопления. Более того, более современные термостатические радиаторные клапаны и головки клапанов позволят вам запрограммировать отопление дома так, чтобы оно устанавливалось именно на ту температуру, которая вам нужна.

   В целом, снижение потребления тепла означает снижение счетов за отопление – лучше для вас и лучше для окружающей среды.

   Информация о Нетатмо

   Чтобы еще больше оптимизировать использование тепла, почему бы не установить интеллектуальные термостаты Netatmo на радиаторы отопления вашего дома? Эти головки радиаторных клапанов позволяют дистанционно управлять, регулировать и программировать домашнее отопление прямо со смартфона или планшета. Оптимизируйте комфорт отопления дома, потребление энергии и экономьте на счетах за отопление!

   Что выбрать: ручные или цифровые термостатические головки вентилей радиатора?

   В общем, существует два типа головок термостатических клапанов радиатора: ручные термостатические головки радиаторных клапанов и более современные цифровые термостатические головки радиаторных клапанов.

   Головки ручных термостатических клапанов радиаторов

   Как следует из названия, головки ручных термостатических клапанов радиаторов полностью нецифровые, поэтому их нельзя запрограммировать дистанционно для управления температурой отопления в вашем доме. Ручные термостатические головки радиаторных клапанов являются самыми дешевыми термостатическими головками радиаторных клапанов. Таким образом, они широко используются для управления отоплением дома.

   Головки ручных термостатических клапанов радиаторов можно использовать для регулировки тепловой мощности радиатора. В общем, существует около 5 температурных положений (от 5 до 23 градусов по Цельсию), которые вы можете выбрать для регулировки отопления дома. Кроме того, часто есть настройка защиты от замерзания для самых холодных периодов погоды.

   Ручные термостатические вентили для радиаторов очень легко установить на домашние радиаторы. Вы можете получить выгоду от более эффективного потребления энергии и экономии на счетах за отопление, и все это при небольших инвестициях в сами термостатические головки радиаторных клапанов.

   Цифровые термостатические головки радиаторных клапанов

   Более современные, менее распространенные и более дорогие цифровые термостатические головки радиаторных клапанов сочетают в себе преимущества ручных термостатических головок радиаторных клапанов с типом цифрового термостата, который вы обычно найти управление отоплением для всей комнаты.

   С точки зрения управления температурой отопления в данном помещении, цифровые термостатические головки радиаторных клапанов предлагают вам более широкие возможности для регулировки и регулирования эффективности.

   Цифровые термостатические головки радиаторных клапанов обеспечивают очень высокую точность, до полградуса разницы температур! Программирование цифровых термостатических головок радиаторных клапанов выполняется быстро и легко и может выполняться ежечасно или еженедельно, в зависимости от ваших температурных предпочтений.

   Цифровые головки термостатических радиаторных клапанов позволяют дистанционно программировать отопление дома, даже если вы находитесь вне дома. Представьте: вы можете запрограммировать температуру нагрева на нужный уровень, чтобы она была настроена для вас, когда вы вернетесь домой с работы или из отпуска! Кроме того, вы можете уменьшить нагрев, когда он не нужен.

   Информация о Нетатмо

   Вы слышали об интеллектуальных радиаторных термостатах Netatmo? Вы можете удаленно контролировать уровень нагрева с беспрецедентной точностью, комнату за комнатой.

   Как работают термостатические головки радиаторных клапанов?

   Головки термостатических клапанов работают вместе с самими клапанами. Жидкость внутри головок клапанов расширяется в зависимости от уровня нагрева в помещении. Головка клапана работает в соответствии с этим изменением температуры.

   Расходы горячей воды затем регулируются для регулирования температуры нагрева от комнаты к комнате. Снизив отопление всего на один градус, вы можете сэкономить около 7% на счетах за отопление! Таким образом, термостатические головки радиаторных клапанов являются удобным вариантом для обеспечения всесторонней эффективности.

   Головки термостатических клапанов радиаторов: замена и цена

   Головки термостатических клапанов радиаторов продаются по относительно низкой цене, что позволяет сэкономить на счетах за отопление за счет лучшего контроля температуры. Когда ваши термостатические головки радиаторных клапанов больше не работают, их можно заменить быстро и легко.

   Помните, что вам нужно отсортировать замену только головок термостатических клапанов радиатора, а не всех термостатических клапанов радиатора.

   Вы даже можете купить сменные головки отдельно от целых термостатических вентилей радиатора — просто убедитесь, что приобретаемые вами головки вентилей совместимы с имеющимися термостатическими вентилями радиаторов.

   Термостатические головки радиаторных клапанов — удобное решение для снижения энергопотребления и уменьшения счетов за отопление. Низкая покупная цена и современный тонкий дизайн (обычно в белом, хромированном или никелевом исполнении) делают эти устройства быстрым решением для оптимизации температуры отопления вашего дома.

   Посмотреть наши решения

   Та же тема

   Как установить клапан радиатора улья – Видео

   Как установить клапан радиатора улья – Видео | Решения для котлов

   020 8016 2350

   020 8016 2350

   | 78 просмотров

   Высокотемпературные радиаторные клапаны, как и большинство современных интеллектуальных клапанов, будут доступны с различными адаптерами, совместимыми с большинством современных клапанов TRV. Чтобы узнать, есть ли у вас термостатический радиаторный клапан, на нем будет написан тип головки клапана с цифрами от 1 до 5. Если у вас клапан старого типа, на котором есть символы «плюс» и «минус», вам необходимо связаться с инженером. Скорее всего, это может быть немного более сложная работа. Этот блог даст вам представление о том, как установить радиаторный клапан Hive.

   Во-первых, имейте в виду, что процесс, который вы выполняете, не является чем-то, за что отвечает Hive. Несмотря на то, что реализовать это изменение относительно легко, важно получить совет инженера по котлам, если вы не очень уверены. Следовательно, вы можете обратиться к нам в Boiler Solutions и заказать специалиста по котлам. Наш инженер посетит вас и установит для вас радиаторный клапан улья. Кроме того, вы все равно можете сделать это самостоятельно, если загрузите приложение Hive и ознакомитесь с инструкциями.

   УЗНАТЬ БОЛЬШЕ

   Закажите инженера GAS SAFE REGISTERED для решения проблем с вашим котлом или просто свяжитесь с ним.

   ЗВОНИТЕ СЕЙЧАС

   Смотреть Далее

   ---

   Наиболее распространенные проблемы с котлами в Лондоне

   Как проверить, открыты ли вентили радиатора

   Почему мой радиатор не работает?

   Что делать перед обслуживанием котельной в Лондоне?

   Как заказать обслуживание бойлера в Homeserve?

   Как заказать котельную на британском газе?

   Как мне заказать обслуживание бойлера в компании Scottish Power в Лондоне?

   Сколько времени занимает обслуживание бойлера в Лондоне?

   Что такое понизитель накипи для котлов?

   Нужен ли мне магнитный фильтр для моего котла?

   Может ли дымоход котла проходить через крышу?

   Что такое зональная система отопления?

   Код неисправности Ideal Logic F1 – все, что вам нужно знать

   Что включает в себя обслуживание котла?

   Признаки низкого давления в котле

   Ремонт и техническое обслуживание котлов

   Мы считаем, что ваша безопасность и безопасность вашего дома имеют первостепенное значение во время обслуживания котла или любой другой работы, связанной с газовым оборудованием. Наш клиентоориентированный подход — это то, что позволило нам завоевать безупречную репутацию за последнее десятилетие. Единственный способ обеспечить эффективную и безопасную работу вашего котла или прибора — это регулярное техническое обслуживание и профессиональное обслуживание, которое обычно проводится ежегодно. Есть несколько причин для получения ежегодного обслуживания.

   ПОЗВОНИТЕ СЕЙЧАС

   Настройка Hive TRV

   Понимание того, что такое настройка Hive TRV и как она работает, может показаться технически сложным. Во-первых, это повлечет за собой слив вашей системы отопления. Во-вторых, снятие старого клапана, подгонка корпуса и головки термостатического радиаторного клапана «Улей» тоже произойдет. Обычно это происходит со всеми современными смарт-клапанами. В конечном счете, самое лучшее в термостатических радиаторных клапанах Hive — это то, что вы можете контролировать комнату за комнатой через приложение Hive. Это можно контролировать с помощью таких устройств, как смартфон или планшет.

   Наконец, вы можете контролировать температуру в помещении, не устанавливая активное отопление Hive. Они представляют собой превосходную форму современной технологии и могут помочь вам сэкономить деньги. К тому же с ним не сложно справиться. Это тот процесс, когда вы можете сделать свой существующий радиаторный клапан самостоятельно. В конце концов, если у вас есть совместимый клапанный радиатор, вам не нужно беспокоиться о сливе радиатора. Отличительной чертой приложения Hive является то, что вы получите пошаговое руководство по установке клапана. Кроме того, приложение поможет вам быстро установить радиаторный клапан Hive.

   Код неисправности котла установка котла Течь котла ремонт котла Замена котла Сервис котельных Лондон комбинированный котел электрический котел газовый котел Водородные котлы Ремонт радиатора Термостат

   Ваша местная лондонская котельная компания

   Мы покрываем весь Лондон – от Уондсворта до Вестминстера и Брикстона до Бромли и повсюду между ними. Если вы ищете котельную в Лондоне, то вы попали по адресу. Boiler Solutions — одна из ведущих сантехнических и отопительных компаний Лондона.

   ПОЗВОНИТЕ СЕЙЧАС

   Популярные видео

   Как работает радиаторный клапан Hive?

   На самом деле, термостатические радиаторные клапаны регулируют количество тепла в помещении, контролируя количество горячей воды, проходящей через радиатор. В частности, если центральное отопление настроено правильно, вы можете создать разные зоны обогрева по всему дому. Это можно сделать, даже если у вас в доме единая централизованная система отопления. Термостатический вентиль радиатора состоит из двух частей.

   Термостатическая головка содержит кнопку, которая расширяется при повышении температуры и сжимается при ее понижении. Далее находится корпус клапана, который регулирует поток воды. Радиатор регулируется в зависимости от потребности в отоплении помещения. Следовательно, когда температура в помещении достигает требуемой температуры, клапан закрывается, чтобы остановить поступление тепла в радиатор. В результате он перестает нагреваться, и в помещении становится прохладно. Чтобы узнать больше о теме водородных котлов, посетите наш блог.

   WhatsApp

   Как заменить клапаны радиатора

   Клапаны радиатора контролируют поток воды через радиатор от вашего котла. Поэтому, когда они неисправны, они могут испортить отопление в этой комнате и, возможно, во всей вашей системе отопления.

   Если вы не знаете, как заменить вентиль радиатора, эта статья расскажет вам о каждом шаге. Если он сломан, неисправен или нуждается в замене новым термостатическим клапаном, читайте дальше, чтобы получить ответы на свои вопросы.

   Для чего нужны два клапана на радиаторе?

   Радиаторные клапаны используются для контроля температуры, действуя как краны для воды, поступающей в радиатор. Как правило, у вас будет два клапана: один называется «регулирующим клапаном», который используется для включения и выключения радиатора путем ограничения количества воды, поступающей в радиатор, а другой называется «запорным клапаном», чтобы сбалансировать вашу систему, контролируя количество тепла, отдаваемое радиатором.

   Как диагностировать поврежденный вентиль радиатора

   Есть несколько явных признаков того, что клапан радиатора нуждается в ремонте или замене:

   • Заклинивший клапан радиатора
   • Негерметичный клапан радиатора
   • Ваш радиатор не нагревается должным образом – либо на нем есть холодные участки, либо он весь холодный
   • Поворот нижних клапанов не влияет на количество тепла, поступающего от вашего радиатора

   Если ваш радиатор плохо нагревается или на нем есть холодные пятна, вам следует сначала проверить, не нужно ли прокачать его. Перейдите к нашему удобному руководству по прокачке радиаторов и следуйте инструкциям, а затем снова проверьте свой радиатор. Если все в порядке, то замена клапана радиатора не требуется.

   Как работает вентиль радиатора?

   Если вы выполнили шаги по прокачке радиатора, но это все еще не устранило проблему, и все остальные ваши радиаторы работают нормально, пришло время отремонтировать клапан радиатора.

   Способ устранения этой проблемы зависит от того, какой тип радиаторного клапана у вас есть. Существует три различных типа радиаторных клапанов:

   • Термостатический радиаторный клапан (TRV)
     Большинство современных радиаторов имеют TRV. У него есть циферблат с настройками, которые позволяют регулировать температуру от «*» (выкл.) до 1 (около 10°C) до 5 (около 23°C).
   • Ручной вентиль
     Это более простая версия современного TRV, обычно используемая в старых системах отопления. Его единственные настройки включают/открывают и выключают/закрывают.
   • Запорный клапан
     Этот клапан обычно находится на стороне радиатора, противоположной вашему TRV или ручному клапану. На нем есть пластиковая крышка меньшего размера, которую вы можете снять и использовать гаечный ключ, чтобы открыть или закрыть клапан. Вам редко нужно использовать запорный клапан.

   Термостатический радиаторный клапан (TRV)

   TRV позволяют лучше контролировать температуру в отдельных комнатах, а это означает, что вы можете экономить энергию в комнатах, которые вы не используете так много. Термостатические радиаторные клапаны используют датчик температуры воздуха для автоматического регулирования потока горячей воды в ваш радиатор, поэтому она остается на температуре, установленной на циферблате. Если для него установлено значение «*» или «выключено», радиатор не будет нагреваться, но будет пропускать достаточно тепла, чтобы трубы не замерзали зимой.

   TRV состоит из «головной» части и «корпусной» части. Если температура упадет ниже или поднимется выше, чем выбранная вами настройка, чувствительная к температуре капсула внутри головки TRV либо расширится, либо сожмется, автоматически вытягивая или вдавливая штифт в корпусе клапана. Это позволяет клапану либо открываться, либо закрываться, пропуская больше горячей воды в радиатор, чтобы он мог нагреваться, или уменьшая, чтобы она остывает. Умно, да?

   Капсулы в TRV работают с помощью металлической пружины, заполненной воском или жидкостью. Жидкостный тип считается наиболее надежным при регулировке температуры, поскольку жидкость более чувствительна к колебаниям температуры. Воск, как правило, медленнее, поэтому дешевле.

   Заклинивший клапан радиатора

   Это наиболее часто встречающаяся проблема с TRV. Головка клапана начинает заедать или заедать, в результате чего радиатор заедает в открытом или закрытом состоянии. Это может произойти, если клапан не регулировали месяцами – например, в конце жаркого лета.

   Исправить можно, отвинтив головку ТРВ и посмотрев на штифт – не торчит ли он из корпуса клапана? Если он застрял внутри клапана или стал тугим, распыление WD40, вероятно, исправит это. Вы также можете попробовать использовать плоскогубцы с длинными губками, чтобы вытащить его дальше. Если он застрял прямо внутри, попробуйте слегка постучать по клапану по внешним краям вокруг штифта молотком. Если это не сработает и штифт все еще застрял внутри корпуса клапана, попробуйте трюк опытного сантехника, осторожно постукивая по самому штифту, и он должен выскочить после WD40.

   Если проблема не в штифте, возможно, вышла из строя восковая или жидкая капсула в головке клапана TRV, и вам необходимо купить новую головку клапана TRV.

   Если штифт в клапане не сдвинется с места молотком, вам придется купить совершенно новый клапан и слить воду из системы отопления.

   Негерметичный термостатический вентиль радиатора

   Вы можете заклеить негерметичный термостат с помощью сантехнической ленты (сантехники называют ее тефлоновой лентой).

   Сначала изолируйте радиатор, повернув TRV и запорный клапан с другой стороны в положение «выключено» или закрыто. Две компрессионные гайки являются сильными подозреваемыми в утечке. Тот, что со стороны радиатора, можно легко ослабить и наложить на оливу тефлоновую ленту — компрессионный фитинг, который выглядит как кольцо со скошенной кромкой.

   Если резьба на вставке протекает, вы также можете ослабить ее, чтобы открыть столько резьбы, сколько вам нужно. Обмотайте тефлоновую ленту вокруг резьбы в том же направлении, что и при ее ослаблении. Затем перемотайте его и затяните гайку и оливку. Снова откройте вентили, чтобы проверить наличие утечек.

   Ручной клапан

   При использовании ручного радиаторного клапана температура глобально регулируется вашим термостатом. Эти типы клапанов проще в эксплуатации, так как в них меньше движущихся частей.

   Негерметичный ручной клапан

   Наиболее распространенная проблема, с которой вы можете столкнуться при использовании ручных клапанов, — это негерметичные сальники. Сальник — это точка, в которой шпиндель клапана переходит в корпус клапана (см. схему ниже).

   Уплотнение в сальнике предназначено для предотвращения утечки воды вокруг шпинделя и сжимается вокруг шпинделя гайкой сальника, которая является самой высокой гайкой, которую вы видите на шпинделе. Затягивание этой гайки сжимает уплотнение и может остановить любую утечку. Однако, если вы затянете слишком сильно, шпиндель станет слишком тугим, чтобы вращаться.

   Ваш клапан с ручным управлением может иметь сальниковую гайку, которая уже сильно затянута и уплотнена внутри уплотнительным кольцом. Эти клапаны не имеют видимой резьбы на самой сальниковой гайке. Как только уплотнительное кольцо изнашивается, клапан начинает протекать. Если этот тип клапана дает утечку, установка клапана либо полностью закрытым, либо полностью открытым может временно контролировать утечку, но клапан необходимо будет заменить.

   Возможно заменить само уплотнительное кольцо, но полное снятие сальниковой гайки не для слабонервных; на некоторых клапанах шпиндель может выйти вместе с большим количеством грязной воды, так что полотенца наготове.

   Запорный клапан

   Запорный клапан обычно закрыт пластиковым колпачком. «Запорный клапан» означает, что пластиковый колпачок защищает его от случайной регулировки или удара.

   Если вы снимите крышку, вы увидите верхнюю часть шпинделя, который можно повернуть с помощью гаечного ключа, чтобы отрегулировать поток воды через радиатор. Веретено может быть плоским, квадратным или даже в форме полумесяца.

   Регулировка запорного клапана обычно требуется только тогда, когда вы «балансируете» радиаторы в разных комнатах дома, т. е. регулируете каждый радиатор так, чтобы он нагревался с той же скоростью, что и другие. Например. если один радиатор слишком долго нагревается, ему нужно больше горячей воды, протекающей через него, поэтому вам следует открыть запорный клапан, чтобы радиатор наполнился быстрее. Если один радиатор нагревается намного быстрее, чем другие, может потребоваться ограничение потока путем затягивания запорного клапана.

   Негерметичный запорный клапан

   Эта проблема аналогична проблеме с ручным клапаном, и вы можете использовать то же решение — возьмите ленту из ПТФЭ и выполните описанные выше действия.

   Что нужно для замены поврежденного клапана радиатора?

   Если ваш сломанный клапан радиатора не подлежит ремонту, вы должны заменить его. Вот список инструментов, которые вам понадобятся:

   • Ваш новый клапан
   • Разводной гаечный ключ или набор гаечных ключей
   • Лента из ПТФЭ (также называемая сантехнической лентой, обычно используемая для герметизации резьбы труб)
   • Гаечный ключ
   • Шланг
   • Юбилейный зажим (круглая металлическая полоса или лента, предназначенная для крепления шланга к круглой трубе)
   • Проволочная шерсть
   • Сухая ткань
   • Комплект для замораживания (если вы не собираетесь сливать воду из системы)
   • Плюс любые дополнительные инструменты

   Как заменить клапан радиатора

   Вполне возможно заменить клапан радиатора самостоятельно без риска затопления, если вы будете следовать систематическому процессу, подобному описанному в этом руководстве. Внимательно следуйте нашему 8-этапному процессу в руководстве ниже.

   1. Слейте воду из системы

   Перед тем, как приступить к каким-либо работам с системой центрального отопления, вам необходимо ее слить.
   Если у вас есть комбинированный котел, вы можете сделать это самостоятельно, выполнив следующие шаги, однако, если у вас обычная система отопления с бойлерным баком, вам необходимо обратиться за помощью к местному специалисту по отоплению.

   Как слить воду из системы отопления комбинированного котла:

   • Обычно находится в самой нижней точке трубопровода, подсоедините шланг к сливному крану и зафиксируйте хомутом.
   • Выведите шланг наружу и откройте сливной кран.
   • Подождите, пока вся вода не выйдет из системы, прежде чем переходить к следующему шагу.

   Если вы не можете слить воду из системы (или решили этого не делать), вы можете вместо этого изолировать радиатор:

   • Закройте клапан, который вы не снимаете.
   • Используйте комплект для замораживания трубы, которая соединена с клапаном, который вы снимаете, чтобы предотвратить протекание воды. Убедитесь, что отопление выключено, вам придется работать относительно быстро, так как оно оттаивает примерно за 15 минут.
   • Если вы сбросите избыточное давление перед началом работы и не забудете закрыть выпускной клапан после этого, вакуум должен удерживать воду внутри радиатора.
   • Прикрепите хомут клапана (или заглушку) к открытому концу, чтобы удерживать воду, пока вы снимаете клапан.

   2. Снимите старый клапан

   • Поместите сухую ткань под клапаны, чтобы собрать воду, оставшуюся в системе.
   • Удерживая корпус клапана гаечным ключом, с помощью разводного ключа отвинтите колпачковые гайки и снимите клапан с конца трубы.
   • Используйте проволочную мочалку для очистки области вокруг клапана.

   3. Снимите старый адаптер

   • Чтобы снять старый адаптер, просто отвинтите его с помощью разводного ключа. В зависимости от типа имеющегося у вас адаптера вам может быть проще использовать шестигранный ключ для радиатора.
   • Используйте проволочную мочалку для очистки вокруг адаптера, чтобы он был готов к установке нового адаптера.

   4. Установите новый переходник

   • Оберните тефлоновую ленту вокруг резьбы 4–5 раз.
   • Присоедините новый переходник к концу радиатора и затяните гаечным ключом.

   5. Установите новый клапан

   • Наденьте колпачковую гайку клапана и уплотнительные компоненты на конец трубы и прикрепите новый клапан. Будьте осторожны, чтобы не затягивать колпачковую гайку слишком рано.
   • Используйте гаечный ключ, чтобы совместить клапан с адаптером, а затем затяните колпачковую гайку, которая удерживает их вместе.
   • Убедитесь, что вы также затянули колпачковую гайку, которая крепит клапан к водопроводной трубе.

   6. Заполните систему

   • Найдите заправочную петлю, обычно расположенную под котлом.
   • Поверните вентиль и увеличивайте его до тех пор, пока манометр не достигнет отметки 1,5.

   7. Прокачайте радиаторы

   Прокачайте радиаторы — это простой процесс, который выпустит воздух, скопившийся в системе, что позволит горячей воде свободно циркулировать. , вернитесь к вентилю контура заполнения и снова поверните его, пока манометр не вернется к отметке 1,5.

   Советы по замене клапана радиатора

   Лучше перестраховаться, чем потом сожалеть! Итак, вот несколько основных советов HomeServe о том, как обращаться с клапанами радиатора, сохраняя при этом спокойствие и чистоту:

   • Дважды проверьте, открыты или закрыты выпускные отверстия вашего радиатора
   • Используйте полотенце для сбора капель
   • Будьте готовы к разливу

   Все еще нужна помощь? Один из наших специалистов по домашнему отоплению разберется с этим.

   Установка термостатических радиаторных клапанов

   Как установить термостатические вентили радиаторов – Торговля Радиаторами

   Магазин будет работать некорректно, если отключены куки.

   Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

   Поиск

   Поиск

   • Бесплатная быстрая доставка
   • Наше обещание устойчивого развития
   • Цена соответствует

   Меню

   Учетная запись

   • Аксессуары
   • Зазор
   • Бестселлеры
   • Вдохновение
   • Номера
   • Совет
   • Калькулятор отопления

   How-To

   Опубликовано в: Поиск и устранение неисправностей своими руками

   Очень важной частью радиатора является термостатический клапан. На клапане обычно есть 5 настроек, которые можно получить, повернув клапан. В зависимости от ситуации вы должны выбрать настройку, которая вас устраивает, и чем выше число, тем жарче в комнате.

   Ваш клапан и температура в помещении

   Когда комнатная температура упадет ниже установленного значения на клапане, клапан откроется, позволяя теплой воде течь в радиатор, нагревая таким образом радиатор и комнату. Как только в помещении будет достигнута желаемая температура, клапан закроется и перестанет поступать вода в радиатор. Вы можете столкнуться с ситуацией, когда вы проходите мимо батареи и обнаруживаете, что она холодная. Это нормально и показывает, что клапан выполняет свою работу.

   Нет необходимости изменять настройки клапана после того, как вы его настроили. Оставь как есть и все будет хорошо. Также важно отметить, что клапан измеряет температуру, проверяя воздух непосредственно вокруг него, поэтому, пожалуйста, не закрывайте клапан занавеской и не ставьте мебель слишком близко к нему. Для правильной работы клапана вокруг клапана должен быть обеспечен проход воздуха.

   На видео ниже профессиональный сантехник объясняет, как работают термостатические радиаторные клапаны.

   Установка термостатического клапана

   Теперь, когда вы понимаете, как работает термостатический клапан, вы можете установить его на существующие радиаторы. Чтобы облегчить это, вам понадобится ключ для прокачки радиатора, разводной ключ, пара ручек и, возможно, шестигранный ключ для замены хвостовиков радиатора.

   Во-первых, вам нужно будет полностью слить всю воду из системы, затем снять крышки, чтобы освободить место, а затем подпереть клапан парой ручек, чтобы не повредить трубопровод. Затем ослабьте обе гайки подходящим гаечным ключом. Убедитесь, что вы используете ткань или полотенце под радиатором, так как, хотя вы слили воду из радиатора, из него вытечет некоторое количество капель.

   Замена патрубков радиатора

   Иногда необходимо заменить патрубки радиатора, чтобы они соответствовали новым клапанам, и для их откручивания, вероятно, потребуется шестигранный ключ.

   При установке новых хвостовиков обязательно обмотайте резьбу тефлоновой лентой, так как это предотвратит утечки. Сначала установите новые хвостовики вручную, а затем, в идеале, закончите с помощью подходящего накидного ключа, так как углы легко скругляются, если вы не будете осторожны. Перед установкой нового клапана обязательно нанесите на старый и новый швы немного герметика.

   Возможно, потребуется немного приподнять радиатор за кронштейны, чтобы вставить новый клапан. Сначала закрутите гайки вручную, а когда закончите с помощью гаечного ключа, снова поддержите клапан зажимами, чтобы не повредить трубопровод. . После установки нового клапана систему необходимо снова заполнить, а также прокачать.

   Один радиатор должен быть без TRV

   Обратите внимание, что на одном радиаторе в вашем доме не должен быть установлен термостатический клапан. Чаще всего радиатор с нетермостатическим клапаном размещают в ванной комнате (или в комнате, где установлен термостат). Если все остальные радиаторы выключены, то хотя бы 1 открытый радиатор позволяет воде течь.

   Это потенциально может предотвратить повреждение вашего котла или насоса.
