Установка биметаллических радиаторов: крепление своими руками

От того, где и как установлена батарея отопления, зависит эффективность ее работы. Если не соблюдать правила монтажа, то теплопотери могут достигать от 5 до 20%, что скажется на микроклимате в помещении. Чтобы этого избежать, следует знать основные источники теплопотерь и то, как правильно установить биметаллический радиатор отопления.

Основные требования по утеплению помещения

Мало кто задумывается, почему чаще всего радиаторы отопления устанавливаются под окнами, и еще больше люди бы удивились, узнав, что отклонение на 2-3 сантиметра может повлиять на эффективность их работы. Иногда теплопотери составляют 20% только из-за того, что не были соблюдены параметры монтажа обогревателя.

Биметаллические радиаторы на сегодняшний день не только самые дорогие на рынке тепловых технологий, но и самые прочные, надежные и долговечные. Поэтому вдвойне будет обидно, вложив большие деньги на их покупку и подключение, получить в результате холодную комнату, на обогрев которой уходит много энергоресурсов.

Так как по своим параметрам биметаллические батареи идеально подходят для «не идеальной» городской теплосети, то следует использовать их положительные качества по — максимуму.

Перед тем, как произвести монтаж биметаллических радиаторов отопления, следует минимизировать теплопотери:

  • Через неутепленные стены уходит до 50% тепла.
  • Окна «съедают» 20%.
  • Неотапливаемый подвал или чердак добавляют 10% теплопотерь.

Если не произвести предварительные работы по утеплению помещения, то даже самые качественные батареи отопления не смогут противостоять таким потерям, либо затраты на его обогрев будут слишком высоки.

Далеко не все потребители знают, что элементарная установка экрана из фольги за батареей уменьшит теплопотери на 30%. Если нет возможности произвести полноценное утепление наружных стен, достаточно сделать такой отражатель, чтобы сократить урон.

Проведя полную «ревизию» по теплопотерям и устранив хотя бы часть из них, можно приступать к вычислениям, какое количество секций потребуется для комнаты, и где будет проводиться установка биметаллических радиаторов.

Выбор места для радиатора

Когда батарея монтируется под окном, при этом учитываются законы физики о циркуляции воздуха. Они утверждают, что холодный воздух опускается к полу, так как тяжелее теплого. Так и воздушный поток от окна первоначально опускается вниз, так как он холодный, но нагревшись, он же поднимается вверх. Чем больше окно, тем большее количество холодного воздуха от него исходит, а значит, потребуются усилия и увеличение энергозатрат для его нагрева.

Если обогреватель монтирован под окном, то холодный поток просто не успевает распространиться по комнате, так как встречается с горячим воздухом, исходящим от него. При этом важно, чтобы были соблюдены некоторые правила, которые особенно важны, когда производится установка биметаллических радиаторов отопления своими руками:

  • Если в помещении несколько окон, то монтировать батареи придется под каждым из них. Это позволит снизить теплопотери и создаст правильную циркуляцию воздушного потока.
  • Известно, что 2 радиатора с небольшим количеством секций обладают большей теплоотдачей, чем один с многочисленными элементами.

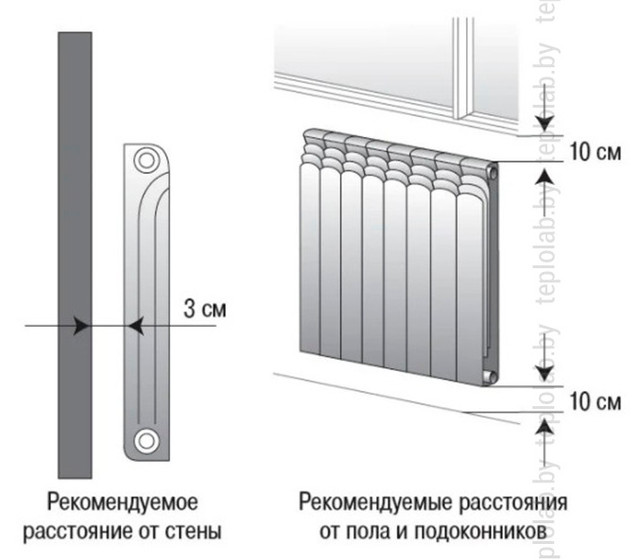

  • Расстояние от стены до задней части радиатора должно быть не менее 3 см.
  • Крепление биметаллических радиаторов к стене под окном должно соблюдать расстояние от него до пола и подоконника не менее 10 см.
  • По бокам от радиатора должно быть достаточно места для свободного доступа к нему.

Люди бы были удивлены, если бы узнали, что отклонения в большую или меньшую сторону влияют на качество работы радиатора и количество вырабатываемого ими тепла.

Устанавливая кронштейны для батареи под подоконником, следует воспользоваться отвесом, чтобы обеспечить горизонтальность конструкции. Это обезопасит в дальнейшем систему от образования воздушных пробок.

Монтаж батареи

Установка биметаллического радиатора своими руками дело непростое, так как требует не только наличия внимания и инструментов, но и элементарных знаний последовательности действий.

  • Если предполагается подключение к действующей системе отопления новых батарей на место старых, то предварительно следует промыть трубы и очистить их от ржавчины, накипи и мусора.
  • На конце подающей трубы нужно либо зачистить имеющуюся резьбу, а если она стерлась, то нарезать новую и навернуть на нее тройники из бронзы или латуни.
  • В прямую часть тройника необходимо вкрутить шаровые краны, а остальные соединить отрезком трубы между собой так, чтобы получился байпас.
  • Во входящие и выходящие отверстия батареи устанавливаются переходники соответствующего размера.
  • Подготовить и установить на стене кронштейны, которые должны идти в монтажном комплекте к радиатору.
  • Повесить на крепления батарею отопления.
  • В одном из боковых отверстий установить кран Маевского для стравливания в будущем воздуха из системы.
  • Если тип подключения позволяет, то установить термостат для регулировки нагрева теплоносителя.
  • После того, как батарея подключена к трубам системы, следует провести тестирование. Для этого в ней необходимо создать повышенное давление. Это позволит увидеть возможные дефекты в работе и убедиться, что не образуется протечка, и не нарушена целостность всей конструкции.

Как видно из вышеперечисленного, ничего сложного в данной работе нет, если делать все последовательно.

Настенное крепление батареи

Перед тем, как крепить биметаллический радиатор к стене, следует тщательно проверить правильность и надежность монтажа кронштейнов. От этого зависит эффективность работы всей системы.

Устанавливая крепления, следует учесть вес собранной батареи отопления. Биметаллические радиаторы идут вторыми по тяжести после чугунных за счет встроенных в них стальных или медных коллекторов.

Правильным размещением радиатора считается, когда кронштейны повешены так, что обеспечивают:

  • Расстояние от него до стены не менее 5 см.
  • Радиатор весит с небольшим наклоном вперед, что обезопасит его от образования воздушных пузырьков.
  • Заглушки батареи должны располагаться на одном уровне с трубами отопления.

Количество кронштейнов напрямую зависит от размеров радиатора. Так для конструкции из шести секций потребуется одно крепление внизу и два сверху, тогда как для 10 секций потребуется по 2 с каждой стороны.

Правильно закрепленный кронштейн должен выдерживать вес радиатора и не прогибаться под его тяжестью. Для этого все крепления проверяются вручную. Если они двигаются хотя бы на миллиметр, то лучше вынуть дюбеля и провести установку заново.

Только после того, как крепления были проверены, на них можно вешать радиаторы и подсоединять их к отопительной системе.

Как видно из вышесказанного, ничего сложного в установке биметаллических радиаторов самостоятельно нет. Главное, никуда не спешить и придерживаться последовательности действий.

обзор видов кронштейнов для батарей с настенной и напольной установкой, правила разметки под чугунные, стальные, алюминимевые и биметаллические приборы

Монтаж радиаторов отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

  • Рулетка и строительный уровень;
  • Карандаш;
  • Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).

Оценить статью и поделиться ссылкой:

Достоинства и недостатки

Ключевые преимущества высоких батарей:

  • элегантный вид. При желании не сложно подобрать вертикальную модель оригинального исполнения, которая гармонично впишется в задуманную стилистику интерьера;
  • экономия пространства. Вертикальные отопительные батареи в основном изготавливают в плоской конфигурации, модели предусматривают относительно небольшую толщину при высоте 1-3 метра;
  • масштабный тепловой потенциал. Оборудование этой категории способно распространять тепловое излучение по всей высоте, что позволяет обеспечить комфортные условия пребывания в помещении;
  • наличие дополнительного функционала. Модификации приборов представлены в виде элементов мебели или предметов интерьера.

Большой интерес среди поклонников оригинальных стилистических решений вызывают вертикальные батареи в качестве внутренних перегородок или декоративных панелей впечатляющего дизайна. Также достойны внимания высокие радиаторы в виде сушилки для полотенец или одежды, рамки для настенных зеркал, полок и подставок для предметов интерьера.

Крепление для радиаторов отопления: видео-инструкция по монтажу своими руками, особенности стоек, кронштейнов для чугунных, стальных, алюминиевых батарей, установки на сэндвич-панели, как разметить крепежи, цена, фото Крепление для радиаторов отопления: видео-инструкция по монтажу своими руками, особенности стоек, кронштейнов для чугунных, стальных, алюминиевых батарей, как разметить, цена, фото Крепление для радиаторов отопления: виды настенных и напольных кронштейнов для батарей, подставки, стойки, держатели – Теплый Дом Напольный кронштейн для радиатора: видео-инструкция по монтажу своими руками, особенности регулируемых изделий для чугунных, алюминиевых, биметаллических батарей, цена, фото Крепление для радиаторов отопления: видео-инструкция по монтажу своими руками, особенности стоек, кронштейнов для чугунных, стальных, алюминиевых батарей, установки на сэндвич-панели, как разметить крепежи, цена, фото Кронштейны для радиаторов отопления чугунных: видео-инструкция по крепежу отопительного прибора к стене своими руками, напольное крепление, фото и цена

К недостаткам вертикальных отопительных батарей относятся:

Большой минус в копилку вертикальных батарей – стоимость продукции, оборудование этой категории реализуется исключительно в дорогом сегменте в отличие от классических горизонтальных решений.

На что обратить внимание при выборе

Тип крепления должен соответствовать материалу батареи.

Для чугунных батарей требуется толстый, выдерживающий большую нагрузку, кронштейн для стены. Он изготавливается из качественной стали, его делают регулируемым, чтобы подобрать нужное расстояние до стены. Кронштейн для радиатора из чугуна представляет собой крюк или изогнутый штырь, который крепится на дюбель или в стальной пластине для усиления.

Если материал стен мягкий, то дополнительно используют напольный крепеж в виде ножек-подставок. Напольные крепления позволяют выдерживать высокий вес батареи отопления и делают их работу безопасной. Некоторые модели имеют фиксированную высоту, а другие регулируются по нужным параметрам. Крепятся напольные фиксаторы в батарее дугой из стального стрежня и болтами, или цепью из звеньев.

Для алюминиевых и биметаллических радиаторов используют угловые крепления из стальных пластин, в которых предусмотрены выемки для дюбелей в стене и стыковки с батареей отопления. Второй вариант установки – это напольные стойки. Продольные конструкции устанавливаются в нужном месте, особенно подходят для ситуаций, где мягкий материал стен.

Стальные радиаторы в зависимости от их формы крепятся по-разному. Панельные стальные батареи на задней поверхности имеют скобы, в зависимости от величины и расстояния подбирают вариант кронштейна: крючки или монтажные планки. Дополнительно используют напольные подставки. Главное – соблюдать горизонтальность при установке.

Трубчатые стальные радиаторы крепят на крючки, имеющие специальные захваты, огибающие секцию батареи отопления. Второй вариант – монтажная панель, состоящая из стальной пластины, загнутой снизу в полочку и нескольких обхватов на ее протяжении.

Настенное крепление

В подавляющем большинстве случаев радиаторы отопления крепятся к стене. Их устанавливают под окном, чтобы создать тепловую завесу для потоков холодного воздуха, проходящего через остекление.

Настенное крепление радиатора необходимо выполнять с учетом его веса и материала стены.

Наиболее распространенный вариант крепежа на стену

Самыми тяжелыми являются чугунные батареи. На кирпичную или бетонную стенку их можно повесить, используя стандартные дюбели, а вот в случае деревянной или гипсокартонной поверхности необходимо предусмотреть специальное напольное основание. На него должна приходиться основная нагрузка, а настенный кронштейн в этом случае нужен лишь для поддержания корпуса радиатора в вертикальном положении.

Крепление чугунных радиаторов к стенам из различных материалов

Не менее тщательно нужно выбирать крепеж и для биметаллических радиаторов. Хотя они и немного легче чугунных, нагрузку на поверхность стены могут создать весьма внушительную. В зависимости от веса радиатора также может потребоваться напольный опорный элемент.

А вот алюминиевые радиаторы достаточно легкие, поэтому их можно крепить к любой стене.

Фактически настенное крепление радиатора ничем не отличается, например, от установки кронштейна под плоский телевизор – требования к соответствию типа применяемых материалов те же.

Порядок выполнения работ

Прежде всего, необходимо разметить поверхность стены и определить место, где будет установлен каждый кронштейн. Требования к размещению радиаторов следующие:

  • расстояние от радиатора до подоконника и плоскости пола – не менее 10 см;
  • расстояние от стены до задней поверхности корпуса – не менее 5 см;
  • необходимо обеспечить небольшой наклон по горизонтали, чтобы в верхней части не скапливались пузырьки воздуха;
  • пробки радиатора отопления должны находиться на уровне установки труб подводки теплоносителя.

Количество точек крепления зависит от размеров батареи. Если число секций не более шести, то в кирпичной или бетонной стене достаточно закрепить один кронштейн снизу и два сверху. Для более габаритных радиаторов число точек лучше увеличить на одну в каждом ряду.

Правило крепления батарей с большим количеством секций

После того, как все точки намечены, необходимо просверлить отверстие под дюбели, установить весь крепеж и зафиксировать каждый кронштейн.

После всех операций надежность крепления лучше проверить, приложив ко всем держателям усилие, примерно равное весу радиатора. Кронштейн не должен быть подвижным ни в одном из направлений и не должен сгибаться под действием приложенной нагрузки.

Если вы применяете напольное основание, то требования к жесткости установки настенных элементов несколько ниже – в этом случае они выполняют вспомогательную функцию.

Необходимые отступы при монтаже радиатора в нише

После проверки можно вешать радиатор на закрепленные держатели и производить подключения магистральных труб отопления.

Как правильно разметить и установить кронштейны для нового радиатора отопления?

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.

Далее устанавливаем радиатор

При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.

Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.

Конечно, перед тем как на кронштейны повесить радиатор, его нужно «собрать», т.е. установить футорки, краны и переходные муфты.

После всех манипуляций получится правильно установленный по осям радиатор. Готовый к подключению и дальнейшей эксплуатации, но это уже совсем другая история

Как организовать подключение?

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

  • В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
  • Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

  • Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
  • Очистить конец трубы от коррозии или краски и сделать фаску напильником.
  • На резцы клуппа и участок трубы нанести смазку.
  • Поставить головку на фаску и отцентрировать ее.
  • Используя газовый ключ, проворачивать головку по часовой стрелке.
  • Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Важно! Кран нужно установить так, чтобы его рукоятка была сверху или наружу от стены. Так обеспечивается комфортная эксплуатация системы.

Некоторые способы оптимизации подключения радиаторов к контуру отопления

Стремление владельцев жилья иметь максимальную отдачу от радиаторов отопления — вполне объяснимо. Вместе с тем, несложно понять и нежелание многих из них создавать в помещениях причудливые трубные конструкции, которые бы позволили выйти на наиболее оптимальную из возможных схему подключения батареи. Такие «загогулины» могут серьезно подпортить создаваемый интерьер.

Далеко не каждому понравится такая «паутина труб», создаваемая для наиболее эффективного подключения батареи к трубам подачи и обратки

Во многих случаях есть более удобные решения, совершенно невидимые глазу. Это может быть как конструктивной особенностью самого радиатора, так и тем или иным дополнением в нее, которое можно установить самостоятельно.

Например, выпускаются батареи, которые внешне неотличимы от обычных, но в них внесены некоторые изменения под определённый тип врезки в контур. Рассмотрим на схемах.

Для начала, радиатор, предназначенный для двухстороннего нижнего подключения:

Доработка, оптимизирующая работу радиатора при нижнем двухстороннем подключении

Изменение, кстати, очень небольшое — это всего лишь перемычка со стороны подачи между первой и второй секцией батареи. Весь поток теплоносителя, попадающий в радиатор, вынужден подниматься по вертикальному каналу первой секции вверх, а затем уже распределяться дальше. Получается, что радиатор начинает работать по самой оптимальной схеме диагонального подключения с верхней подачей.

Иногда бывает выгоднее обе трубы подводки разместить сверху (особенно это характерно для высоких вертикальный трубчатых радиаторов). В этом случае схема несколько видоизменяется.

А этот вариант — для двухсторонней подводки сверху.

В такой батарее перемычка стоит перед последней секцией на выходе. Получается, что теплоносителю необходимо, пройдя через все внутренние каналы секций, собраться в последней, чтобы по ней подняться наверх — к выходному патрубку. В итоге — опять же имеем все то же самое эффективное диагональное подключение.

В ассортименте некоторых компаний представлены целые линейки однотипных радиаторов под различные способы подключения. Это обязательно оговаривается в паспорте изделия.

Но подобные доработки можно провести и самостоятельно. Для этого выпускаются специальные клапаны, которые вкручиваются вместо проходной пробки в том месте, где по замыслу должна расположиться заглушка между первой и второй (или последней и предпоследней) секцией.

Клапан для улучшения теплоотдачи радиатора отопления

Так же, как и обычные проходные пробки, такие клапаны могут иметь левую или правую резьбу, быть рассчитаны на подключения к трубам ½ или ¾ дюйма. При запаковке радиатора подпружиненная клапанная часть перекроет проход для теплоносителя ровно на соединительном ниппеле — длина клапана рассчитана под конкретную ширину секции.

Существует вариант доработки и для одностороннего подключения радиаторов. В этом случае используется специальное приспособление, называемое удлинителем потока. Он представляет собой длинную трубку проходным диаметром обычно в 16 мм, закреплённую с внутренней стороны футорки. При сборке радиатора этот удлинитель оказывается по центру коллектора и заканчивается в области границы между последней и предпоследней секцией с противоположной стороны.

Как это работает?

Удлинитель потока также превращает боковое подключение радиатора в аналог диагонального

В отличие от обычного бокового подключения, теплоносителю, чтобы выйти из радиатора в процессе циркуляции, необходимо достигнуть отрытого конца удлинителя, и только потом по этой трубке проследовать в трубу «обратки». В итоге общее движение жидкости в радиаторе вновь превращается в диагональное — наиболее оптимальное для эффективной теплоотдачи.

Такие удлинители можно приобрести в готовом виде — опять же, с выбором под правую или левую сторону установки.

Удлинитель потока заводского изготовления

Но несложно его изготовить и самостоятельно. Для этого потребуется приобрести не обычную, а специальную проходную пробку — с ее внутренней стороны имеется резьбовая часть, к которой можно накрутить трубку нужной длины и диаметра или, например, запаковать фитинг.

Так выглядят проходные пробки для изготовления удлинителей потока

А в качестве самого удлинителя многие мастера используют обычную металлопластиковую трубу, отрезок которой уже несложно соединить с фитингом.

Самодельный удлинитель потока из металлопластиковой трубы

В данной статье мы специально не рассматривали варианты одностороннего нижнего подключения радиаторов отопления. Просто потому, что тема эта достойна отдельного рассмотрения, так как для таких способов врезки либо применяют приспособленные к таким условиям (полностью или опционально) радиаторы, либо потребуется использование одного из многочисленных адаптеров.

В завершение же этой публикации — еще одна видеоинструкция по монтажу радиатора отопления модельной линейки «Rifar Monolit».

Рекомендации по расположению элементов

Этот фактор также важен, количество кронштейнов должно соответствовать типу конструкции:

  • Для чугунных конструкций с количеством ребер от двух до девяти предусматривается установка одного держателя внизу и двух вверху.
  • Если количество секций больше, то нужно ставить как минимум два кронштейна вверху и два внизу, иногда сверху можно добавить еще один, если радиатор очень большой.
  • Что касается биметаллических и алюминиевых вариантов, то чаще всего в комплекте поставки крепеж уже присутствует, поэтому вам необходимо лишь установить его в соответствии с инструкцией. Если элементов не было, то можно приобрести готовый комплект, состоящий из трех сабельных кронштейнов с дюбелями.

Некоторые наборы включают комплектующие для радиаторов отопления и крепеж, так вы получаете все, что нужно для работы

Испытания

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Разметка радиаторов с кронштейнами

По причине того, что у радиаторов секционное устройство, это дает возможность точного определения количества секций, какие потребуются для нагрева комнаты с конкретными условиями. Информация о правильном расчете и разметке этого количества требуется к ознакомлению еще перед приобретением батарей.

При следовании правилам пошаговой установки радиаторов, то один квадратный метр площади нагревательной поверхности батареи будет оснащен одним кронштейном.

Отопительный радиатор обязан размечаться при учете таких особенностей:

  1. Для начала производится разметка радиаторов с кронштейнами и точки установки, учитывая вышеуказанные правила.
  2. Перед высверливанием дырок, требуется еще одна проверка всех расстояний.
  3. В высверленные дырки производится вставление дюбелей, а затем в них производится вкручивание креплений.
  4. При условии правильно выполненной разметки, батарея должна плотным образом лечь на все опоры, какие смонтированы и надежно опереться на все из них.
  5. В последующих работах будет производиться подсоединение самодельной отопительной батареи к коммуникационной системе.

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

  1. Лист ДСП.
  2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
  3. Винты и уголки из металла.
  4. Степлер со скобами либо маленькие гвозди с молотком.
  5. Утюг.
  6. Нож.
  7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Решетка

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

  • В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
  • В размеченных местах нужно прикрепить металлические уголки.
  • Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Профессиональный монтаж радиаторов

Надежный монтаж любого нагревательного элемента системы обогрева зависит от того, насколько правильно выбран кронштейн и насколько грамотно, прочно он закреплен. Все работы должны выполняться в строгом соответствии с положением СНиПа от 2003 года об отопительных, вентиляционных системах и кондиционирования помещений.

На рисунке 1 используются следующие условные обозначения:

Подобным образом устанавливается месторасположение крепежных элементов и расстояние между кронштейнами радиатора. Многие спрашивают, сколько кронштейнов нужно для радиатора? Если речь идет об алюминиевом нагревательном элементе, то для 12 секций необходимо 3 настенных крепежа. Один снизу и два сверху. Когда количество секций превышает 10 шт., используется 4 крепежа, по два снизу и сверху. Биметаллические радиаторы тяжелее, а потому для 10 секций нужно 3 кронштейна, а если количество секций больше 10 шт., то 4 фиксатора.

Самыми тяжелыми считаются чугунные радиаторы, а потому для их фиксации нужно больше всего кронштейнов. Так, здесь в обязательном порядке должны использоваться напольные кронштейны-подставки. Количество кронштейнов на радиатор возрастает с увеличением размеров нагревательного элемента.

Вывод

Современный рынок отопительных приборов предлагает потребителям широкий выбор всевозможных радиаторов, каждый из которых имеет как достоинства, так и недостатки. Напольные радиаторы хотя и скрыты, но требуют много свободного пространства, в тоже время есть и альтернатива, когда их устанавливают на ножки. Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

При обустройстве системы отопления необходимо учитывать множество факторов, среди которых важную роль играют правильно установленные радиаторы. Монтаж отопительных приборов невозможен без использования специальных крепежных элементов, в частности, радиаторных кронштейнов. Они помогут надежно зафиксировать радиаторы, которые в этом случае прослужат длительное время, не требуя ремонта и особого обслуживания. У нас представлены все необходимые крепежные элементы для установки на разные базовые поверхности радиаторов из чугуна, алюминия и биметалла.

Особенности подсоединения радиатора отопления к полипропиленовым трубам

После того, как навесили и закончили обвязку батареи отопления, к ней подсоединяют с подающим и обратным трубам из полипропилена. Для этого нужно иметь сварочный аппарат для пластиковых труб и набор гаечных ключей. Схема подключения металлического радиатора к полимерным трубам изображена на нижнем рисунке.

  • 1 – муфта;
  • 2 – шаровой кран;
  • 3- переходная муфта от металла к полипропилену;
  • 4 – соединительная полипропиленовое кольцо;
  • 5 – полипропиленовая труба отопительной системы.

Сваривают аппаратом сначала кольцо с переходной муфтой, а затем соединяют кольцо с подводящей трубой. В се остальные соединения стягивают гаечным ключом. Для соединения с металлическими трубами применяют сгоны, шайбы и сквозные гайки.

Правильное крепление — залог успешной работы! Кронштейны для радиаторов отопления

Эффективность теплоснабжения напрямую зависит от исправной работы радиаторов отопления, установленных в отапливаемых помещениях и от их монтажа, включающего в себя не только подсоединение батарей к отопительному контуру, но и их правильный крепёж.

Для этого используются кронштейны различной конструкции, позволяющие надёжно зафиксировать их на полу или стене.

Характеристика

Кронштейны для батарей отопления представляют собой крепёжные элементы произвольной конструкции, формы, и размера, выполненные из стали, чугуна либо иных металлов или сплавов.

Изделия подразделяются на:

  • навесные крепежи, предназначенные для закрепления радиатора на стене;
  • напольные стойки.

Существуют как регулируемые, так и нерегулируемые держатели обеих разновидностей.

Важно! Залог правильного монтажа любой батареи отопления — подбор крепежей, подходящих под характеристики устанавливаемой модели. Оптимально использовать те, что идут в комплекте с радиатором.

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

  • Нерегулируемые литые чугунные крепления.
  • Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
  • Штыревые держатели, выполненные из стали.
  • Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов. Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

  • Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
  • Стальные штыревые держатели. Делятся на формованные и круглые модели.
  • Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

  • Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
  • Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
  • Невозможность размещения на стене ввиду нехватки места.
  • Отсутствие подходящей стены (в помещении установлено панорамное окно).
  • Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

  • Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
  • Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
  • Комбинированные держатели.
  • Специальные держатели шириной от 80 до 100 мм.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокТрубки установлены в разные стороны

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладкаПример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Как правильно подключить батарею отопления в частном доме + Видео Кронштейны для радиаторов отопления: зачем они нужны, их виды, оптимальный выбор Как правильно повесить радиатор отопления самостоятельно: инструкция и советы — Портал о строительстве, ремонте и дизайне Установка радиаторов отопления в квартире своими руками: нормы, СНиПы и схемы Крепление для радиаторов отопления: видео-инструкция по монтажу своими руками, особенности стоек, кронштейнов для чугунных, стальных, алюминиевых батарей, как разметить, цена, фото Кронштейн для радиатора Рифар в Москве – купить по низкой цене в интернет-магазине Леруа Мерлен Кольцо для фиксации трубы

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубуТруба фиксируется с помощью кольцаВставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубыНадевается резьбозажимное соединениеМонтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаУстановка декоративных накладок

С помощью данного элемента две части соединяются между собой.

Этот элемент необходим для соединения двух частейСоединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытиюМонтажные работы закончены

Как установить радиаторы отопления. Правильная инструкция + видео

Примерно 4 — 5 лет назад, я сам в первый раз устанавливал алюминиевые радиаторы отопления в частном доме своей мамы. Пять лет эта система работала без сбоев, но при окончании отопительного сезона сразу 7 радиаторов из 9 начали течь! Соответственно давление в системе начало падать и котел то и дело начал переходить в аварийный режим. В общем — смешного мало. Я совершил пять ошибок при монтаже, про которые я вам хочу рассказать. Чтобы вы ПРАВИЛЬНО, избегая этих «косяков» смонтировали систему. Особенно актуально для тех, кто этим хочет заняться в первый раз. Как обычно будет статья + видео версия в конце …

СОДЕРЖАНИЕ СТАТЬИ

Сейчас у меня уже есть опыт, и я достаточно эффективно делаю системы отопления. НО та, была первая, я черпал информацию из различных профильных источников, в том числе и профессиональных форумов, где мне советовали одно или другое, но как показало время не всегда правильное. Я разбил статью, и видео на пять ошибок, которые ни при каком раскладе не стоит делать.


ПЕРВАЯ ОШИБКА — Чем уплотнять соединение?

Когда вы устанавливаете радиаторы, то понятное дело без американок вам не обойтись. Будь это либо двухтрубная система или же «ленинградка», вода должна циркулировать!

И вот когда вы устанавливаете американки, тогда вас постигнет такой вопрос – а чем уплотнять соединение? Что мотать? Лен или ФУМ НИТЬ (ЛЕНТУ)?

В старину все мотали именно паклей (сейчас называют льном). НО после того как я 5 лет назад полез на форумы, мне все начали писать (даже матерые установщики, и мастера со стажем) – «какая пакля (лен), бери ФУМ-НИТЬ (обычно советовали TANGIT UNI-LOCK), это просто супер средство, ничего течь не будет, я уже 100 раз устанавливал и так далее»

Действительно я знаю, что эта нить работает хорошо, скажем на трубах для холодной воды (ну хорошо и для горячей иногда). НО на батареях отопления я ее никогда не применял! Послушал мастеров и сделал на нить.

НУ И ЧТО ЖЕ ПРОИЗОШЛО? 4 года система работала хорошо, никаких подтеков, давление практически не падало. НО потом все радиаторы как один начали течь! Я просто в ШОКЕ.

Все дело в том, что нить «ТАНГИТ», просто засохла черед 4 года (просто крошиться). И стала неспособна держать влагу.

Еще один момент, когда вы заканчиваете отопительный сезон (скажем, раньше батареи были 60 градусов Цельсия, а сейчас всего 40), то в местах соединения американка – труба зачастую могут образовываться подтеки. В моем случае нить, когда было 60 градусов прижималась хорошо, а потом температура убавилась металл сузился засор между американкой и радиатором вырос (разные тепловые расширения) – вот вам и течь.

НИТЬ – неспособна остановить воду, потому как она не пропитывается, засыхает, крошится и т.д.

ЛЕН (она же ПАКЛЯ) – имеет натуральную основу, при уменьшении температуры труб, даже если где-то появляется зазор. ТО пакля очень быстро пропитывается влагой, расширяется и течь останавливается. Причем сейчас в комплекте идет специальная уплотнительная смазка, которая наносится на паклю и эффективно запаковывает резьбу.

МОРАЛЬ! Никогда, ни при каких обстоятельствах ни сажайте резьбу на нить (типа ТАНГИТ)! Только ПАКЛЯ (или ЛЕН).

Это моя первая и глобальная ошибка, из-за которой мне пришлось перематывать все радиаторы отопления.


ВТОРАЯ ОШИБКА – Два крана

Опять же на форумах мне написали, что у меня система маленькая всего 8 больших радиаторов и один малый. И поэтому тебе вообще не нужны краны, типа установи один для регулировки температуры сверху, а второй (снизу) вообще необязательно.

Я так и сделал. И пожалел об этом 100 раз. Вся суть в том, что вы не можете просто так выключить «батарею» из системы, чтобы скажем ее перемотать на паклю. Вам нужно останавливать всю систему вместе с котлом полностью.

Это ладно, когда на улице тепло! НО блин, у меня течь проявилась, когда на улице было еще +3, +5 градусов, а дом большой его нужно топить.

Мораль – ПРАВИЛЬНО устанавливать два крана, сверху и снизу. Перекрыли — вытащили радиатор – система работает без одного – ничего страшного. Перемотали – опять установили, без каких-либо проблем

Или же можно отключить сильно текущие «батареи», чтобы они не просаживали систему. Таким образом можно дотянуть до тепла.

В общем, вторая ошибка – ДВА КРАНА ОБЯЗАТЕЛЬНО!


ТРЕТЬЯ ОШИБКА – Пробки в радиатор

Если у вас трубы идут на 25-й полипропиленовой трубе. ТО вам нужно покупать специальные крышки (еще их называют пробки) в радиатор. ТО есть устанавливаете сначала эту крышку, а уже в нее закручиваете американку.

Так вот, там где циркулирует вода (вход и выход). Нужно под резьбу этой пробки, подмотать ленту ФУМ. Зачем? Эти «крышки», просто глобально прикипают к батареям, и открутить их ОЧЕНЬ сложно, я пробовал и газовым ключом и обычными, но никак и все тут. А если бы была лента, то открутилась бы на раз.

Скажете, вот только сверху писал — что нельзя, а здесь мотай под крышку! В чем смысл?

ДА просто у крышки есть силиконовая уплотнительная прокладка, она течь точно не будет! Причем мотать нужно только там где циркулирует вода, две глухих не обязательно.

Так что пользуйтесь ПОЛЕЗНЫМ и ПРАВИЛЬНЫМ советом.


ЧЕТВЕРТАЯ ОШИБКА – Просчитывайте и оставляйте

В общем, внизу у меня «батареи» сделаны так, что подключить нижний кран (исправить вторую ошибку) уже не реально. Трубы близко друг к другу, и если поднять вверх, нет зазора по подоконника.

Мораль такая всегда просчитывайте систему перед установкой, а также оставляйте место для ваших ошибок. Поможет позже (как у меня через 4 — 5 лет)


ПЯТАЯ ОШИБКА – НЕ закрывайте радиаторы

Это уже не мой просчет, это установщики мебели. Мама заказала шкаф купе, и тумбочку рядом. Так вот установщики закрыли этой тумбочкой радиатор наполовину.

Сейчас нужно провести ревизию, посмотреть течет или нет. А я не могу, нужно разобрать половину шкафа.

Ошибка как говорится по классике.


Сейчас видео версия статьи, смотрим.

НА этом заканчиваю, думаю, мой опыт поможет вам в установке алюминиевых радиаторов отопления. Читайте наш блог, смотрите наш канал.

на каком вешать по нормам снип от подоконника

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Типы радиаторов

В советские времена все батареи были одинаковыми по внешнему виду, представляющего собой меха от гармошки. Современные радиаторы, в том числе и биметаллические, производятся разными по типу. Монолитные образцы образуют секцию, собранную целиком из стальных трубок, не подлежащих разборке. Размеры такого устройства обогревателя невозможно изменить: уменьшить или нарастить число патрубков. Если тепловая мощность батареи для конкретного помещения рассчитана верно, то более надежного обогревающего устройства не найти. Такие батареи выдержат прессинг до ста атмосфер. Они являются на рынке самыми дорогостоящими биметаллическими обогревателями.

Разборные (секционные) модели дают возможность определить параметры секции радиатора, необходимых для отдельно взятой комнаты. Чтобы обеспечить в квартире настоящее тепло, перед покупкой устройства нужно сначала определить какой должна бать его мощность, учитывая при этом любые теплопотери. Емкость обогревателя напрямую зависит от его размера. Чем меньше емкость, тем экономичнее функционирует обогревающее устройство.

Расстояние от подоконника до радиатора

Практически все современные радиаторы и секционные батареи отопления поражают своим высоким КПД, коэффициентом полезного действия, обеспечивая такие показатели за счет конвекции воздуха, естественного протекания его через теплообменную систему. Именно в силу этих конструктивных особенностей недостаточно лишь купить высокоэффективные радиаторы и запитать их теплоносителем, необходимо обеспечить условия для конвекции — естественного переноса тепла воздухом. Обозначим необходимое расстояние от подоконника до радиатора, а так же основные установочные рекомендации, как условия сохранения высокого КПД.

Подоконная доска.

Устанавливая подоконники из мрамора в квартиру или частный дом, многие ориентируются только на верхний зазор в 100мм, совершенно забывая, что выбирая чрезмерно выступающий, широкий подоконник, можно нарушить не только тепловую отсечку холодного воздуха, но и изменить общую циркуляцию воздуха вдоль окон. Подоконная доска не должна перекрывать радиатор, создавая своеобразную нишу для батареи, предполагая огибающее движение тепла вдоль нее. Конкретный размер, к сожалению, рекомендовать нельзя, а выступ доски должен минимально препятствовать конвекции воздуха у радиатора и отодвигать его от стекла.

Навеска радиатора.

Прежде, чем нарисовать первую крепежную точку на стене, внимательно изучите прилагаемую инструкцию к радиатору, т.к. большинство производителей информирует о рекомендуемых установочных зазорах, обеспечивающих высокую теплоотдачу именно этой батареи. При отсутствии таких рекомендаций, пользуются общими, по СНиП 3.05.01-85. «Внутренние санитарно-технические системы»:

От низа подоконника до радиатора минимальное расстояние составляет 100мм, поскольку его уменьшение снижает тепловой поток воздуха. От пола до низа радиатора зазор находится в интервале 100-150мм, причем увеличение расстояния увеличивает температурный перепад во всем помещении, а уменьшение, вновь снижает интенсивность теплообмена

Немаловажно учитывать и расстояние от стены до радиатора, его делают 25-30мм, т.к. задняя поверхность так же активно участвует в теплообмене. Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника)

Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме. Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

  1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
  2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Особенности монтажа внутрипольных радиаторов

К ним относятся:

  • давление в отопительной системе. Внутрипольные водяные батареи относятся к наиболее востребованным решениям, касающимся обогрева частного домовладения, поскольку давление в автономной конструкции радиаторного отопления относительно невысокое и практически никогда не превышает 2,5 атмосфер. Следует отметить, что специалисты не советуют использовать такие радиаторы в полу для централизованных систем, поскольку в них нормами подачи теплоносителя предусматривается давление величиной 6-12 атмосфер и по этой причине система отопления в полу быстро придет в негодность. В том случае, когда без встроенных радиаторов невозможно обойтись, монтировать следует медные батареи, выдерживающие рабочее давление 10-15 атмосфер;
  • высота помещения. От того, насколько высокие потолки, напрямую зависит тепловая мощность радиаторов, встраиваемых в пол, а соответственно стоимость отопительного оборудования. Чем больше кубатура помещения, тем больше объем воздуха требует обогрева. Эффективность теплопередачи рассчитывается в соотношении 1 кВт на 10 «квадратов» площади;
  • при устройстве внутрипольного водяного отопления необходимо обеспечить подводку всех систем энергопитания. Эти работы следует заложить в смету строительства на этапе проектирования дома или при планировании проведения ремонта, иначе обеспечить нормальное функционирование отопительной системы невозможно. Единственным решением останется установка электрического конвектора;
  • выбор оборудования. В настоящее время подобрать в зависимости от пожеланий отопительное оборудование, встраиваемое в пол, не проблема. Ассортимент большой и выбирают систему, исходя из материалов радиаторов, их формы и размеров. Как правило, у водяных радиаторов типовое конструкционное решение, а инструкции по их эксплуатации мало чем отличаются. Некоторые модели имеют в комплектации мощные вентиляторы, благодаря которым значительно повышается теплоотдача нагретого воздуха от батарей в помещение, поскольку улучшается циркуляция воздушных масс, а значит, система теплоснабжения работает более эффективно;
  • когда монтируются радиаторы в пол, размеры каналов определяют в зависимости от параметров корпуса. Специалисты рекомендуют их делать глубиной 110 миллиметров, а шириной от 190 до 400 миллиметров. В зависимости от того, какой из способов установки используется, расстояние от пола до радиатора может составлять от 10 до 80 сантиметров.

Рекомендации специалистов

  1. Для того чтобы циркуляция воздуха вблизи радиатора, была качественной, необходимо чтобы расстояние между внутренней поверхностью теплоизоляционного слоя и батареей было не меньше 3 — 4 см. Если данный промежуток уменьшится, тогда циркуляция воздуха будет затруднена, конвективный обмен нарушится, а вследствие этого эффективность отопительной системы уменьшится.
  2. Если размещение батарей отопления не позволит произвести утепление стены специальным теплоизолирующим материалом, тогда к внутренней поверхности стены выходящей наружу крепят фольгу.
  3. Так как отопительные приборы чаще всего расположены под подоконниками, то доска, которая выступает над радиатором, препятствует распространению теплого воздуха вверх. Поэтому батарею монтируют на наружной стене, а расстояние от пола должно быть до 10 см, при этом между подоконником и батареей зазор должен составить не меньше 8 см.
  4. Чисто из эстетических соображений около радиаторов монтируют декоративные экраны, которые загораживают батарею отопления и препятствует поступлению тепловой энергии от отопительного прибора в помещение. В данном случае комната будет отапливаться за счет конвекции, а это значительно снизит эффективность работы системы.

Если в помещении окна большие, тогда применяют батареи 30 см высоты и в этом случае на стеклах не появится конденсат.

Расстояния от радиатора до пола должно соответствовать 5 — 10 см, до подоконника и до стены 3 — 5см.

Установку радиатора производят под углом 90 градусов, так как любое отклонение от нормы приводит к коррозии отопительного прибора, а также к скапливанию воздуха.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

  1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
  2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
  3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать правильный выбор радиаторов отопления для частного дома? Какие лучше выбрать биметаллические радиаторы отопления? Какие лучше выбрать радиаторы отопления: алюминиевые или биметаллические? Выбор радиаторов отопления: традиционные и альтернативные варианты

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Какие размеры бывают

Встречаются радиаторы следующих размеров.

Чугунные

По спецификации стандартные габариты:

  • Ширина — 93 или 108 мм.
  • Глубина от 85 до 140 с шагом 5.
  • Высота — 588.

Секции, произведённые на заказ, могут иметь практически любой размер.

Зная длину, определяются габариты собранного устройства, поскольку между частями размещают паронитовую прокладку в 1 см толщиной.

Если монтаж производится в точке с недостатком места, добавляют величину крана промывки.

Важно! Расстояние между осями обычно составляет 500 мм. Маленькие батареи с величиной 350 встречаются редко

Каждая секция способна выдавать от 160 Вт, если среднесуточная температура воздуха и теплоносителя отличается на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминиевые

Разные модели имеют близкие внутренние габариты. Ширина составляет 80 или 88 мм. Глубина варьируется в диапазоне 10—90 мм. Высота составляет 50 или 35 см. Модели для ванной комнаты достигают трёх метров длины.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковой подводкой, мощность секции 196 Вт, производитель – «Royal-Thermo», Россия.

Мощность секций зависит не только от габаритов, но также оребрения конструкции. Низкие развивают 150—170 ватт, а 500 мм — 185—220. Алюминий способен выдержать почти вдвое большее давление, чем чугун.

Биметаллические

Стандартные значения находятся в диапазонах:

  • Ширина 80—82 мм.
  • Глубина 75—100.
  • Высота 400—420, 550—580.

Мощность зависит от габаритов, но редко превышает 200 ватт. Этот тип секций известен благодаря способности выдержать высокое давление, что связано с сердечником из стали. Рабочее значение достигает до 30 атм, а испытательное — 50.

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

  • Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
  • Срок службы радиаторов из сплава двух металлов достигает 25 лет.
  • Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
  • Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
  • Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
  • Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
  • Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
  • Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

  • Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
  • Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
  • При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
  • К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

На сколько должен выступать подоконник от стены

Ширина модели несёт функциональное и эстетическое значение, которая участвует в теплообмене, увеличивает полезную площадь и является завершающим штрихом ремонта.

На кухне этот элемент используют как дополнительную столешницу. В других помещениях это место для растений, поэтому выбор оптимальной ширины очень важен.

При замене оконных конструкций собственники хотят максимально задействовать полезную площадь и не знают, на сколько должен выступать подоконник от стены.

Слишком широкая модель будет мешать нормальной циркуляции воздуха, комната хуже прогреваться, а стёкла запотевать.

Если используется отопление не радиаторного типа, то можно устанавливать модель без выступа или широкий 0,5-0,7 м элемент.

Лучшее устройство плиты из ПВХ и дерева – это сделать вынос на 6 см. Для более широких моделей производители предусматривают технологические отверстия для циркуляции тёплого воздуха диаметром 1,0-1,5 см.

Монтаж с выступом более 6 см возможен при закрытии радиатора специальными вентиляционными решётками или при выборе батареи с горизонтальным потоком выхода тепла. Установка модели из камня, который плохо пропускает тепло, подразумевает выступ не более чем на 5 см.

Конструкция, технические характеристики и особенности

Конструктивно эти отопительные приборы представляют собой секционированные батареи, состоящие из двух различных металлов: стали и алюминия.

Непосредственный контакт с водой или иным теплоносителем имеет стальная часть радиатора, а теплопередачу осуществляют пластины из алюминия, обладающие отличной проводимостью тепла.

За счет успешного сочетания свойств этих металлов биметаллические радиаторы отличают следующие достоинства:

  • Высокий коэффициент теплоотдачи;
  • Давление до 4 МПа;
  • Коррозионая стойкость;
  • Бесшумность;
  • Могут работать в сетях с любыми трубами;
  • Благодаря секционированной конструкции можно набрать любое расчетное число секций.

Высота радиаторов обычно равна 26, 42 или 58 см. Стандартное межосевое расстояние 200-800 мм. Ширина одной секции, как правило, составляет 80 мм.

Такой выбор геометрических размеров позволяет устанавливать биметаллические радиаторы в любых нишах, под обычными и панорамными окнами.

Биметаллические радиаторы покрыты стойкой полимерной краской, которая надежно защищает их от внешнего воздействия и коррозии, кроме того, они имеют весьма привлекательный вид.

В замкнутых системах отопления с pH от 7 до 9, где содержание растворенного кислорода крайне низко, сталь внутренних конструкций почти не подвержена коррозии, и ржавление происходит только при завоздушивании системы.

Через некоторое время на внутренней поверхности новых радиаторов образуется темный нерастворимый осадок, предотвращающий их разрушение.

Тепловая мощность (теплоотдача)– основная техническая характеристика отопительных приборов, определяющая их эффективность. У биметаллических радиаторов этот показатель составляет от 100 до 200 Вт в зависимости от высоты площади алюминиевых пластин.

Это свойство обусловлено отличной теплопередачей алюминия.

Алюминиевые радиаторы, обладающие аналогичной теплоотдачей, но более низкой ценой, значительно хуже противостоят коррозии, а при щелочной реакции теплоносителя к тому же выделяют водород, о чем свидетельствует шум и бурление в трубах.

От чугунных или стальных секционированных батарей их выгодно отличают компактные размеры, небольшой вес и привлекательный дизайн, при этом тепловая мощность у радиаторов из биметалла выше. Стойкость к внутренней коррозии у них различается незначительно.

По устойчивости к повышенному давлению и гидроудару биметаллические радиаторы не имеют достойного соперника: они легко выдерживают давление в 3-4 МПа. Этот показатель у чугунных и стальных радиаторов не превышает 2 МПа, у алюминиевых – 1,6 МПа.

Эта особенность особенно важна для жильцов высотных домов, где наблюдается значительное давление в системе отопления.

Единственным недостатком является их цена – она выше, чем у других отопительных приборов. Однако высокая надежность и эффективность вполне компенсируют этот недостаток.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

  1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
  2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
  3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

A Руководство по подвешиванию радиатора

Когда вы покупаете новые радиаторы, их необходимо прикрепить к стене и повесить на кронштейнах. Вот наше простое руководство о том, как установить кронштейны прямо и ровно, чтобы радиатор висел в правильном положении.


Шаг 1. Запомните трубы

Чаще всего трубы радиатора проходят под полом, и только две выпускные трубы выступают для подачи и слива радиатора. Однако для этой демонстрации трубопровод останется над полом, чтобы его было легче увидеть.


Шаг 2. Сделайте центральную точку

Чтобы определить центральную линию, по которой будет идти радиатор, с помощью спиртового уровня сделайте карандашом прямую отметку на стене. Следите за тем, чтобы метка была небольшого размера, так как когда она установлена, вы не хотите, чтобы она была видна.


Шаг 3. Измерьте высоту

Теперь вам нужно измерить высоту установки радиатора, известную как заданная высота. Не забудьте указать расстояние от нижней части радиатора до нижней части кронштейна.В нашей демонстрации мы отмерим 245 мм от пола и сделаем небольшую отметку. (Обратите внимание: это расстояние может быть разным в зависимости от того, насколько высоко вы его устанавливаете, но оно должно быть не менее 100 мм от земли).


Шаг 4. Сделайте базовую линию

Снова используя спиртовой уровень, проведите небольшую горизонтальную линию поперек отметки своего роста, которая будет использоваться в качестве базовой линии.


Шаг 5. Измерьте радиатор

Теперь найдите центр радиатора и измерьте расстояние до центра опорного кронштейна с одной стороны.Теперь отметьте стену, соответствующую этим размерам, вдоль вашей базовой линии.


Шаг 6. Сделайте скобки

Используя свой уровень, проведите две прямые линии вверх от отметок. Опять же, не слишком большие, так как их нужно скрывать.


Шаг 7. Осмотрите свои кронштейны

Две скобки одинаковые, нет левой и правой. Однако у каждого есть большая сторона и маленькая сторона. Вы должны повесить радиатор с большой стороны, так как это удерживает радиатор дальше от стены, обеспечивая лучший воздушный и тепловой поток.

  • Вы можете использовать маленькую сторону, если висите за дверью или ограниченное пространство


Шаг 8. Устранение гибкости

При креплении к стене используйте сначала большое овальное отверстие внизу. Это позволит вам перемещать кронштейн вверх и вниз, влево и вправо, чтобы получить окончательное положение. Только после того, как у вас будет окончательная позиция, вы можете вставить второй винт через отверстие в верхней части. Это зафиксирует кронштейн на месте.

  • Не вставляйте винты в оба овальных отверстия на каждом кронштейне


Шаг 9.Выровняйте кронштейн

Установите кронштейн на базовую линию и совместите внешний край с вертикальной линией. Теперь отметьте овальное отверстие карандашом в качестве ориентира, куда нужно вкручивать.


Шаг 10. Завинтить

Закрутите скобу, но не слишком туго. Затем используйте уровень, чтобы убедиться, что он ровный. После этого закрутите верх, используя круглое верхнее отверстие.


Шаг 11. Установите второй кронштейн

Поднимите второй кронштейн и используйте уровень сверху, чтобы убедиться, что все ровно.Отметьте карандашом овальные и круглые отверстия и таким же образом прикрепите к стене.


Как повесить радиатор на гипсокартон


В нашем последнем видео сантехник Джимми вернулся, чтобы показать вам процесс настенного монтажа радиатора на гипсокартоне. Многих людей откладывали вешать радиаторы на гипсокартон, потому что они, возможно, слышали кошмарные истории о повреждении штукатурки или даже о полном падении радиаторов со стен.В этом видео Джимми развенчивает эти мифы вдребезги, показывая не только то, как легко успешно повесить радары на гипсокартон, но и то, как крепление крепление настолько прочное, что вы действительно можете подняться на радиатор и путешествовать по нему без каких-либо повреждений. ! Конечно, дома не стоит пытаться, но суть вы поняли! Самым важным в этом видео является то значение, которое Джимми придает измерению и использованию правильных дюбелей для обеспечения максимальной прочности и безопасности. Размещение верхних и нижних кронштейнов важно для правильной установки рада, а также выбор правильных дюбелей гарантирует, что гипсокартон сможет выдержать вес рада.Джимми подробно описывает, как просверливать отверстия в гипсокартоне, и рекомендует сначала просверлить небольшие пилотные отверстия, а затем использовать более крупное сверло и пластиковые заглушки. Это гарантирует, что все винты, заглушки и кронштейны очень плотно прилегают без каких-либо движений, что очень важно для надежного подвешивания радара. Радиатор, используемый в качестве примера в этом видео, представляет собой четырехколонный радиатор собственной торговой марки Classic, и на нашем веб-сайте мы предлагаем ряд радиаторов этого типа различных размеров.Классический колонный радиатор – это стиль, который отлично смотрится в любой обстановке, будь то старинная недвижимость или более современный и современный дом. Наши классические колонки под собственной торговой маркой поставляются с полной 10-летней гарантией и с бесплатной доставкой на любой континентальный адрес в Великобритании. Вы можете увидеть весь наш ассортимент на нашем сайте: https://www.traderadiators.com/radiators/column Статья Бенджамина Кларка

Вешать произведения искусства над батареями отопления? | Городское художественное объединение

двойная спираль
Гость

Висячие произведения искусства над радиаторами ?, автор: doublehelix,

, 9 июля 2008 г., 15:38:47 GMT 1 , я только что получил от мистера Фрейммена довольно большое количество работ, в том числе токсичную Мэри в рамке, которую нужно увидеть можно поверить (сейчас я прикреплю дерьмовые фото с камерой и телефоном, а еще лучше, когда они повешены на стену.)

В любом случае, у меня вопрос: насколько плохая идея – повесить произведения искусства в рамах над радиаторами, повредит ли это их, и если да, то каким образом и в течение какого периода времени?

Теперь у меня есть 17 штук, которые нужно повесить, и если некоторые из них не пройдут через радиаторы, у меня будут проблемы с развешиванием всего!

Все советы получены с благодарностью.

Вот ядовитая Мэри:


Я только что получил довольно много работ назад от мистера Фрейммена, включая токсичную Мэри в рамке, которую нужно увидеть, чтобы поверить (я прикреплю дерьмовую камеру- телефонные картинки сейчас и лучшие, когда они на стене.)

В любом случае, мой вопрос: насколько плохая идея – повесить произведения искусства в рамах над радиаторами, повредит ли это их, и если да, то каким образом и в течение какого периода времени?

Теперь у меня есть 17 штук, которые нужно повесить, и если некоторые из них не пройдут через радиаторы, у меня будут проблемы с развешиванием всего!

Все советы получены с благодарностью.

Вот ядовитая Мэри:


Мудрая кровь
Участник

Сообщений: 1,245

Участник с: май 2007 г.

Висячие работы над радиаторами ?, автор Wiseblood,

, 9 июля 2008 г., 15:45:44 GMT 1 , 17 штук, что еще вы сделали, кроме того, что изображено на фотографиях.

Говорят, что если повесить кусок над радиатором, отпечаток высохнет, у меня над радиатором две штуки, это мои самые дешевые отпечатки, но, честно говоря, радиатор очень задний. Я думаю, что если вы купите одну из этих крышек радиатора, она будет рассеивать тепло иначе, чем прямо на отпечатки.

Я не знаю много помощи

17 штук, что еще вы сделали, кроме того, что на фотографиях.

Говорят, что если повесить кусок над радиатором, распечатка будет сушиться, у меня над радиатором два долька, это мои самые дешевые отпечатки, но, честно говоря, радиатор очень задний.Я думаю, что если вы купите одну из этих крышек радиатора, она будет рассеивать тепло иначе, чем прямо на отпечатки.

Я не знаю особо полезной информации

jonpud
Гость

Висячие работы над радиаторами ?, автор jonpud от

, 9 июля 2008 г., 15:48:20 GMT 1 , Эта Мэри выглядит как Боллокс !!!!!

Я немного поработал над радиаторами, пробыл там пару лет и никаких повреждений! Без сомнения, многие люди не согласятся со мной, и, честно говоря, я не знаю долгосрочных эффектов!

Вы всегда можете установить теплый пол !! ; D

Как видите!

Эта Мэри выглядит как боллокс !!!!!

Я немного поработал над радиаторами, пробыл там пару лет и никаких повреждений! Без сомнения, многие люди не согласятся со мной, и, честно говоря, я не знаю долгосрочных эффектов!

Вы всегда можете установить теплый пол !! ; D

Как видите!

funster
Член
Сообщений: 2,256 Участник с: октябрь 2006 г.

Висячие рисунки над радиаторами ?, автор funster от

Пирожные
Участник

Сообщений: 1,374

Участник с: июнь 2007 г.

Вешать картины над радиаторами ?, автор Pattycakes,

, 9 июля 2008 г., 15:49:14 GMT 1 , Во многом как вешать отпечатки на солнечном свете, просто не делайте этого.Обычно чернила для шелкографии будут слышаться и трескаться. Если у вас есть офорты / литографии, то они подойдут, но без шелкографии.

Очень похоже на развешивание отпечатков на солнечном свете, просто не делайте этого. Обычно чернила для шелкографии будут слышаться и трескаться. Если у вас есть офорты / литографии, то они подойдут, но без шелкографии.

двойная спираль
Гость

Висячие изображения над радиаторами ?, автор: doublehelix,

, 9 июля, 2008 16:05:45 GMT 1 , Господи, спасибо всем за отзывы.
printguru, ты напугал меня до чертиков, звучит так, будто я должен добавить несколько офортов в свою коллекцию!
Wiseblood, это подборка гравюр и оригиналов Banksy, Walker, English, C215, K-Guy, Fairey и Langlands & Bell. Ой, спасибо всем за отзывы.
printguru, ты напугал меня до чертиков, звучит так, будто я должен добавить несколько офортов в свою коллекцию!
Wiseblood, это подборка гравюр и оригиналов Banksy, Walker, English, C215, K-Guy, Fairey и Langlands & Bell.
Харвейн
Форум Guardian

Сообщений: 7,464
Участник сейчас на сайте

Участник с: июль 2007 г.

Сотрудник

Подвешивание иллюстраций над радиаторами ?, Харвейн,

, 9 июля, 2008 16:13:08 GMT 1 , К сожалению, как и большинству из нас, вам в конечном итоге придется что-то накинуть на радиатор или два.У меня висит 32 штуки, и я пытаюсь повернуть изображение и оставить радиаторы выключенными. В моем доме очень весело. Я бегаю, выключаю радиаторы, а жена снова их включает. У меня также есть лампочки / пятна, стратегически удаленные из определенных мест в доме из-за страха повреждения, хотя большая часть моей коллекции – оригиналы ….; D; D; D

К сожалению, как и большинству из нас, вам придется чем-то надевать радиатор или два. У меня висит 32 штуки, и я пытаюсь повернуть изображение и оставить радиаторы выключенными.В моем доме очень весело. Я бегаю, выключаю радиаторы, а жена снова их включает. У меня также есть лампочки / пятна, стратегически удаленные из определенных мест в доме из-за страха повреждения, хотя большая часть моей коллекции – оригиналы ….; D; D; D

макнаты
Гость

Висячие произведения искусства над радиаторами ?, автор mcnuts,

, 9 июля 2008 г., 16:21:29 GMT 1 , у меня на самом деле есть произведения искусства, такие как моя коллекция тишины, снятые со стратегических стен из опасения подорвать мой личный авторитет.

У меня действительно есть произведения искусства, такие как моя коллекция тишины, снятые со стратегических стен из опасения подорвать мой личный авторитет.

Пистолет
Художник
Laugh Now ……………

Сообщений: 1,896

Участник с: февраль 2008 г.

Висячие работы над радиаторами ?, автор Pistol,

, 9 июля 2008 г., 16:31:59 GMT 1 , Эта Мэри выглядит как Боллокс !!!!!

Я немного поработал над радиаторами, пробыл там пару лет и никаких повреждений! Без сомнения, многие люди не согласятся со мной, и, честно говоря, я не знаю долгосрочных эффектов!

Вы всегда можете установить теплый пол !! ; D

Как видите!

Нравится!

Эта Мэри выглядит как Боллокс !!!!!

Я немного поработал над радиаторами, пробыл там пару лет и никаких повреждений! Без сомнения, многие люди не согласятся со мной, и, честно говоря, я не знаю долгосрочных эффектов!

Вы всегда можете установить теплый пол !! ; D

Как видите!

Нравится!

Зима
Участник

Сообщений: 6,981

Участник с: март 2007 г.

Висячие картины над радиаторами? Автор Winter,

, 9 июля 2008 г., 18:37:40 GMT 1 , у меня есть массивный, недавно оформленный «Юнион Джек» Питера Блейка.У меня есть одна стена над радиатором, и я думал о том, чтобы поставить крышку радиатора. Если я выберу довольно глубокую, я считаю, что она должна выпускать горячий воздух вперед и в сторону от отпечатка. Печать является струйной, так что, надеюсь, все будет в порядке – любые мысли по этому поводу будут оценены.

У меня есть массивный, недавно оформленный «Юнион Джек» Питера Блейка. У меня есть одна стена над радиатором, и я думал о том, чтобы поставить крышку радиатора. Если я выберу довольно глубокую, я считаю, что она должна выпускать горячий воздух вперед и в сторону от отпечатка.Печать является струйной, так что, надеюсь, все будет в порядке – любые мысли по этому поводу будут оценены.

rillo
Член
Сообщений: 657 Участник с: апрель 2006 г.

Висячие работы над радиаторами ?, автор rillo,

, 9 июля 2008 г., 18:47:23 GMT 1 , у меня есть массивный, недавно оформленный «Юнион Джек» Питера Блейка.У меня есть одна стена над радиатором, и я думал о том, чтобы поставить крышку радиатора. Если я выберу довольно глубокую, я считаю, что она должна выпускать горячий воздух вперед и в сторону от отпечатка. Печать является струйной, так что, надеюсь, все будет в порядке – любые мысли по этому поводу будут оценены.

Отсоедините радиатор. Собирание важнее тепла.

У меня есть массивный, недавно оформленный «Юнион Джек» Питера Блейка. У меня есть одна стена над радиатором, и я думал о том, чтобы поставить крышку радиатора.Если я выберу довольно глубокую, я считаю, что она должна выпускать горячий воздух вперед и в сторону от отпечатка. Печать является струйной, так что, надеюсь, все будет в порядке – любые мысли по этому поводу будут оценены.

Отсоедините радиатор. Собирание важнее тепла.

см
Участник

Сообщений: 372

Участник с: декабрь 2007 г.

Висячие рисунки над радиаторами ?, автор sm от

9 июля 2008 г. 18:56:23 GMT 1 , слюни! фантастическая коллекция

слюни! фантастическая коллекция

griffermans
Гость

Висячие картины над радиаторами ?, автор griffermans от

, 9 июля 2008 г., 19:01:24 GMT 1 , Сейчас лето, не волнуйтесь! Я не включаю рад, пока не остыну в 2-х прыгунах, обычно в конце ноября / начале декабря, а затем снова отключаюсь в начале февраля! СЧАСТЛИВЫЕ ДНИ!

Его лето, не волнуйтесь! Я не включаю рад, пока не остыну в 2-х прыгунах, обычно в конце ноября / начале декабря, а затем снова отключаюсь в начале февраля! СЧАСТЛИВЫЕ ДНИ!

dodge
Участник

Сообщений: 515

Участник с: ноябрь 2006 г.

Вешает произведение искусства над радиаторами ?, автор: dodge, 9 июля 2008 г.,

, 19:04:37 GMT 1 , парень, который создает мои обрамления, специализируется на консервации.Он сказал, что никогда ничего не вешайте на радиатор, так как изменение температуры заставит бумагу для печати «вздыматься». Сначала я проигнорировал его совет, так как мне тоже некуда было повесить вещи! К сожалению, рассматриваемый отпечаток действительно стал шатким.

На более яркой ноте он действительно расплющился, так что еще не все потеряно! ; D

Парень, который делает мое обрамление, специализируется на консервации. Он сказал, что никогда ничего не вешайте на радиатор, так как изменение температуры заставит бумагу для печати «вздыматься».Сначала я проигнорировал его совет, так как мне тоже некуда было повесить вещи! К сожалению, рассматриваемый отпечаток действительно стал шатким.

На более яркой ноте он действительно расплющился, так что еще не все потеряно! ; D

grantb
Гость

Висячие работы над радиаторами ?, от grantb от

, 9 июля 2008 г., 19:32:44 GMT 1 , там много обрамления.Я буду ставить кусок или 2 выше моего

много обрамления нет. Я буду ставить кусок или 2 выше моего

stender
Гость

Висящие изображения над радиаторами ?, автор: stender от

, 9 июля 2008 г., 19:54:14 GMT 1 , Не беспокойтесь об этом.Приходите следующей зимой, вам придется продать свою коллекцию, чтобы иметь возможность включить отопление.

Не беспокойтесь об этом. Приходите следующей зимой, вам придется продать свою коллекцию, чтобы иметь возможность включить отопление.

Дэйли
Гость

Вешать картины над радиаторами ?, автор: daley,

, 9 июля 2008 г., 20:54:58 GMT 1 , Лично я бы не стал вешать картины над радиатором.Что касается принтов, я не очень разбираюсь в различных типах красок и их ингредиентах. Краска со временем высохнет и, возможно, потрескается. То же самое можно сказать и обо всем с клеем, например о коллажах.

Что касается прямых солнечных лучей – это не требует пояснений!

Лично я бы не стал вешать картины над батареей отопления. Что касается принтов, я не очень разбираюсь в различных типах красок и их ингредиентах. Краска со временем высохнет и, возможно, потрескается. То же самое можно сказать и о чем-либо с клеем, т.е.е. коллаж.

Что касается прямых солнечных лучей – это не требует пояснений!

Вешать картины над радиаторами? Автор: ruat caelum,

, 9 июля 2008 г., 21:42:15 GMT 1 ,
Я должен признать, я ошеломлен, что кто-то даже подумал бы о том, чтобы повесить произведение искусства над работающим радиатором. Простите меня, если это звучит резко, но это выдает полное отсутствие здравого смысла.Это немного похоже на приклеивание чего-то в ванной.

Если вы вешаете что-нибудь ценное (финансовое или сентиментальное), то ради собаки держите это подальше от прямых солнечных лучей, а также от любых источников тепла или влажности.


Должен признаться, я ошеломлен, что кто-то даже подумал бы о том, чтобы повесить произведение искусства над работающим радиатором. Простите меня, если это звучит резко, но это выдает полное отсутствие здравого смысла. Это немного похоже на приклеивание чего-то в ванной.

Если вы вешаете что-нибудь ценное (финансовое или сентиментальное), то ради собаки держите это подальше от прямых солнечных лучей, а также любых источников тепла или влажности.

феликс
Гость

Висящие работы над батареями отопления ?, Феликс,

, 9 июля 2008 г., 21:45:26 GMT 1 , я вешаю один из своих отпечатков на дровяную печь, и это нормально Я вешаю один из своих отпечатков на дровяную печь, и это нормально
brun
Член
Сообщений: 879 Участник с: декабрь 2007 г.

Висящие произведения искусства над радиаторами ?, автор brun,

, 10 июля 2008 г., 0:59:29 GMT 1 , жаль, что у меня не было центрального отопления и черепицы………..

хотел бы иметь центральное отопление и черепицу ………..

Мудрая кровь
Участник

Сообщений: 1,245

Участник с: май 2007 г.

Висячие картины над радиаторами? Автор Wiseblood,

, 10 июля 2008 г., 1:42:43 GMT 1 , жаль, что у меня не было центрального отопления и черепицы………..

я могу сделать вашу крышу для вас в обмен на банки

, если бы у меня было центральное отопление и немного черепицы ………..

я могу сделать Ваша крыша для вас в обмен на банки

Висящие картины над радиаторами ?, автор poppysunshine,

, 10 июля 2008 г., 8:23:16 GMT 1 , Выньте все из рамы, поместите все отпечатки в портфель или запланируйте сундук, где нет света, нет сырости, и ничего, что их съест.
Затем заблокируйте ящики и никогда не открывайте их снова.
Да, и не забудьте открыть все окна, выключить центральное отопление и задернуть шторы на всякий случай.
В качестве альтернативы я могу предложить услугу хранения, на которую вы можете подписаться ежемесячно.
Я заберу ваше искусство бесплатно, и вы можете позвонить мне, когда захотите, и я опишу вам любые фотографии, чтобы вы могли представить, насколько хорошо они работают.

Выньте все из рамы, поместите все отпечатки в портфель или запланируйте сундук, где нет света, сырости и ничего, что могло бы их съесть.
Затем заблокируйте ящики и никогда не открывайте их снова.
Да, и не забудьте открыть все окна, выключить центральное отопление и задернуть шторы на всякий случай.
В качестве альтернативы я могу предложить услугу хранения, на которую вы можете подписаться ежемесячно.
Я заберу ваше искусство бесплатно, и вы можете позвонить мне, когда захотите, и я опишу вам любые фотографии, чтобы вы могли представить, насколько хорошо они работают.

Зима
Участник

Сообщений: 6,981

Участник с: март 2007 г.

Висячие произведения искусства над батареями отопления? Автор Винтер,

, 10 июля 2008 г., 10:37:25 GMT 1 , А как насчет того, чтобы вешать произведения искусства на пузырящийся чайник для рыбы?

А как насчет того, чтобы повесить искусство над кипящим котелком для рыбы?

dodge
Участник

Сообщений: 515

Участник с: ноябрь 2006 г.

Вешать картины над радиаторами ?, автор: dodge,

, 10 июля 2008 г., 13:50:06 GMT 1 , А как насчет того, чтобы повесить искусство над кипящим котелком для рыбы?

Это было бы хорошо.

А как насчет того, чтобы повесить искусство над кипящим котелком для рыбы?

Это было бы хорошо.

4 способа закрыть окна над радиатором

Большинство старомодных радиаторов громоздки и занимают много места под окнами. Если у вас дома есть один из этих радиаторов, то вы знаете, какие трудности он создает при декорировании окон. Мы составили несколько простых способов, как обработать ваши окна, не нарушая при этом функциональность этих блочных конструкций.

  1. Занавески до пола

Занавески до пола лучше всего подходят для радиаторов под окнами, но их закрытие означает, что они блокируют тепло, выделяемое радиатором. Как правило, можно сочетать шторы в пол с другими оконными покрытиями.

  • В паре с роликовыми шторами: Регулировка уровней света важна днем ​​и ночью, особенно в спальнях и жилых помещениях, где вам нужно больше уединения и темноты.Для окон в этих областях выберите рулонные шторы, чтобы закрыть окна, и сочетайте их с шторами или шторами в пол, чтобы сохранить эстетику и стиль вашей комнаты. Выбирая рулонные шторы, выбирайте те, которые идут с затемненной подкладкой, чтобы обеспечить максимальный эффект блокировки света, что идеально подходит для спальни.
  • В паре с деревянными жалюзи: Вы можете уложить стационарные шторы в пол с деревянными жалюзи. Поскольку шторы в пол, задернутые поверх радиатора, блокируют тепло, поэтому разумно выбрать стационарную панель.Эти панели не открываются и не закрываются. Штанга и шторы обычно имеют резьбу. С другой стороны, деревянные жалюзи позволят вам контролировать количество уличного света.
  • В паре с сотовыми шторами: Сотовые шторы – отличный вариант для обеспечения конфиденциальности и контроля. Для ваших занавесок в пол выбирайте потолочные направляющие вместо обычных карнизов. Эта направляющая может быть установлена ​​двумя способами –

– Она крепится к потолку с помощью крепежа, такого как кронштейны или зажимы.

– Крепится непосредственно к потолку с помощью монтажных отверстий.

Установите эти направляющие на расстоянии нескольких дюймов от оконных рам, чтобы, когда вы можете закрыть эти занавески, они не мешали большому радиатору.

Если вы не хотите сочетать что-либо со шторами до пола, попробуйте повесить шторы на удлиненной штанге или кронштейне. Это поможет держать занавески подальше от стены и радиатора, когда они задернуты, не влияя на эффект обогрева.

2.Жалюзи

Если вы не любите вешать шторы, то можете попробовать ставни. Они хорошо смотрятся сами по себе, и если вы выберете цвет, который дополнит вашу комнату, они будут выглядеть великолепно. Для классического образа выберите белый цвет.

3. Жалюзи

Если вы не любите ставни и шторы, попробуйте римские шторы. Они обеспечивают хорошую конфиденциальность и позволяют блокировать сильный свет. Они идеально подходят для спальни, кухни и ванной комнаты.

4. Короткие шторы

Еще один вариант обработки окон с радиатором под ними.Короткие шторы могут эффективно закрыть ваши окна, не загромождая боковые стороны радиатора и не блокируя тепло. Как правило, короткие шторы заканчиваются у подоконника, но вы можете поэкспериментировать с их длиной. Для лучшего декоративного вида позвольте кромке штор касаться верхней части крышки радиатора. Избегайте тяжелых тканей. Выбирайте легкие материалы и светлые однотонные шторы для своих коротких штор.

Чтобы получить целостный и цельный вид, покрасьте крышку радиатора в тот же цвет, что и молдинг окна.Кроме того, убедитесь, что обработка окон ваших радиаторных окон совпадает с обработкой окон других окон в той же комнате.

Теперь, когда вы знаете хитрости, окна с радиатором под ними больше не будут проблемой. Попробуйте любой из этих вариантов обработки окон и получите больше идей на Pinterest.

Установка центрального кондиционирования в доме с масляными радиаторами | Руководства по дому

Автор: Herb Kirchhoff Обновлено 7 октября 2015 г.

Если ваш дом не имеет системы принудительного воздушного отопления, например, дома с водяным радиатором отопления или настенными регистрами, можно модернизировать центральную систему кондиционирования воздуха. суровое и дорогое предложение.В домах с воздуховодами принудительного отопления можно установить центральную систему кондиционирования и распределять холодный воздух через те же воздуховоды, которые используются для отопления. Но если в вашем доме нет отопительных каналов, есть способы воспользоваться преимуществами централизованного кондиционирования воздуха.

Установка воздуховодов переменного тока

Один из вариантов – установить воздуховоды только для кондиционирования воздуха. При модернизации центрального кондиционирования воздуха в домах без существующих каналов принудительного воздушного отопления змеевик испарителя и вентилятор устанавливаются на чердаке, а прямоугольные охлаждающие каналы из листового металла подводятся к потолочным регистрам, установленным в помещениях второго и первого этажей.Конденсаторный агрегат установлен снаружи и соединен с испарителем изолированной трубкой.

Схема воздуховодов

Обычно воздуховоды кондиционеров для комнат второго этажа проходят через чердачный этаж и проходят вниз между балками чердачного этажа и потолочными балками. Более чем в 90% домов воздуховоды для кондиционирования воздуха, питающие комнаты первого этажа, могут проходить через туалеты второго этажа к потолочным регистрам на первом этаже. Большинство металлических воздуховодов имеют прямоугольную форму размером 12 на 6 дюймов или 10 на 8 дюймов, поэтому они не занимают много места в шкафу.

Бесканальная сплит-система

Другой вариант – установка бесканальной сплит-системы. В этих системах конденсаторный блок устанавливается снаружи, но питает несколько блоков вентилятора испарителя, установленных в нескольких помещениях. Блоки испарителя, устанавливаемые по одному на комнату, соединяются с блоком конденсатора изолированной трубкой, по которой проходит хладагент. Каждый испаритель имеет собственный термостат и вентилятор, что позволяет устанавливать уровни охлаждения отдельно для каждой комнаты. Эти системы могут быть до 30 процентов дороже, чем традиционные централизованные системы охлаждения, но они хороши, когда вы хотите охладить только определенные комнаты.Также доступны бесканальные системы, которые одновременно нагревают и охлаждают, что делает это высокоэффективное решение для полного контроля микроклимата.

High-Velocity AC

Вы также можете выбрать высокоскоростную центральную воздушную систему. В этих системах используются обычные компрессоры и испарители, но есть специальный вентилятор, который распределяет охлажденный воздух с высоким давлением и скоростью через небольшие гибкие изолированные воздуховоды, которые можно легко прокладывать там, где вы хотите, без необходимости вырывать стены или потолки.Изолированные воздуховоды могут быть всего 2 дюйма в диаметре и могут подавать охлажденный воздух в комнату со скоростью до 1200 кубических футов в минуту. Крошечные воздуховоды соединяются с круглыми выпускными отверстиями для воздуха в помещении диаметром около 5 дюймов. Перегородки в воздуховодах снижают шум.

Ссылки

Writer Bio

Херб Кирхгоф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах по ремонту и реконструкции домов.

Минимизация риска возгорания вокруг радиаторов и обогревателей

Минимизация риска возгорания вокруг радиаторов и обогревателей

Уберечь свою семью и себя от опасностей пожара – важная задача в зимние месяцы в Делавэре и Мэриленде. С центральным отоплением в вашем доме и дополнительными источниками тепла, такими как обогреватели, работающими, вы должны быть бдительными, чтобы убедиться, что вы не увеличиваете вероятность возникновения пожаров.

Могут ли радиаторы и обогреватели вызвать пожар?

Электрические радиаторы и обогреватели в некоторых случаях могут стать причиной пожара. Национальная ассоциация противопожарной защиты перечисляет две основные причины, по которым эти обогреватели способствуют возникновению пожаров в доме:

  • Устройство расположено слишком близко к горючим материалам
  • Грязный дымоход

Водяные радиаторы обычно не вызывают возгорания, потому что они недостаточно нагреваются. Однако хрупкие материалы, помещенные рядом с водяным радиатором или на нем, могут гореть.Например, тонкий пластик возле водяного радиатора может деформироваться из-за тепла радиатора. Поэтому рекомендуется применять приведенные ниже советы, даже если в вашем доме в Делавэре или Мэриленде есть водяные радиаторы.

Как предотвратить пожарную опасность, связанную с радиаторами и обогревателями

Прежде всего, важно поддерживать ваши электрические радиаторы и обогреватели, а также систему отопления, к которой они могут быть подключены, в хорошем рабочем состоянии. Если нагревательные элементы получили какие-либо повреждения, в том числе повреждения, вызванные водой, их следует как можно скорее выключить и осмотреть специалист по HVAC.Повреждение может повлиять на проводку нагревательных элементов, вызвав короткое замыкание, которое может привести к пожару. Кроме того, систему отопления вашего дома следует ежегодно проверять перед включением на зиму, чтобы убедиться, что все компоненты находятся в хорошем рабочем состоянии.

Радиаторы и обогреватели могут запыляться или в них могут попасть частицы мусора, которые могут вызвать неприятный запах гари. Хотя эта пыль и мусор, скорее всего, не вызовут возгорания, их запах может сделать неудобным пребывание в комнате.Время от времени пылесосьте нагревательные элементы, чтобы этого не произошло. Чтобы попасть в ограниченное пространство электрического радиатора или обогревателя, используйте насадки пылесоса или щетки, если они есть. Однако будьте осторожны и не вставляйте насадки в слишком тесные места, иначе вы можете повредить устройство.

Наконец, держите пространство вокруг вашего электрического радиатора или обогревателя вдали от любых предметов, таких как драпировка или мебель, которые могут быть легковоспламеняющимися. Также неплохо держать пространство вокруг нагревательного элемента свободным, чтобы повысить его эффективность.

Правильное обслуживание систем отопления

Если вы проживаете в Делавэре или Мэриленде, обратитесь в компанию First Class HVAC за профессиональным обслуживанием, чтобы убедиться, что все части систем отопления вашего дома работают должным образом. Наши сертифицированные технические специалисты уже более 40 лет предоставляют услуги высочайшего качества в таких городах, как Милвилл, Делавэр и Стоктон, Мэриленд.

Как закрепить электрический радиатор на стене

В прошлом радиаторы центрального отопления доминировали на рынке отопления.Сами радиаторы были изобретены викторианцами, и основная технология, лежащая в основе них, не претерпела значительных изменений с момента их первой концепции. Радиаторы с центральным отоплением зависят от бойлера, который сжигает газ, нагревает воду, пропускает нагретую воду по домашним трубам и нагревает радиаторы паром или горячей водой. Хотя это обеспечивает эффективное домашнее отопление, эти радиаторы нельзя установить своими руками, если только вы не сантехник! Установка центрального отопления может быть беспорядочной, трудоемкой и дорогой, так как стены могут нуждаться в зачистке и поднятии половиц для прокладки труб и подключения радиаторов.Прилагаемый сбор будет зависеть от сложности установки, основанной на таких факторах, как возраст дома и характер расположения труб, но счета водопроводчиков могут исчисляться тысячами. К счастью, есть более быстрая и простая альтернатива домашнему отоплению: настенные электрические радиаторы.

Установка RC Wave & DIY

В отличие от газовых радиаторов, настенные электрические радиаторы не требуют дорогостоящей третьей стороны для их установки. Вместо этого вы можете сделать все самостоятельно менее чем за 10 минут, имея лишь небольшие знания DIY.Настенные электрические обогреватели, такие как изящный Haverland RC Wave, позволяют установить «сделай сам». Просто подключите радиатор к розетке и прикрепите ножки или, в качестве альтернативы, установите электрический обогреватель на стену. Настенный монтаж Haverland RC Wave чрезвычайно прост благодаря легким сухим тепловым нагревательным элементам, которые обеспечивают ультратонкий современный дизайн и упрощают подъем и установку.

Руководство по установке для настенного монтажа – шаг за шагом

Что вам понадобится

– Карандаш

– Перфоратор

– сверло 6 мм – 8 мм (в зависимости от модели)

– Очки защитные

– Отвертка

Шаг 1: Отметьте стену

Во-первых, определитесь, где в вашей комнате будет настенный электрический обогреватель.Затем с помощью карандаша и прилагаемого шаблона отметьте стену, на которой будут размещены монтажные кронштейны.

Шаг 2: Просверлите четыре отверстия

* ПРИМЕЧАНИЕ * Убедитесь, что в процессе сверления надеты защитные очки.

Перед бурением убедитесь, что в области бурения нет скрытых труб или электрических кабелей. Во-вторых, используя карандашные отметки в качестве ориентира, просверлите 4 отверстия в стене с помощью сверла по камню, прикрепленного к перфоратору.

Шаг 3. Закрепите монтажные кронштейны

Совместите монтажные кронштейны с каждым из четырех отверстий в стене.Затем с помощью отвертки надежно прикрутите монтажные кронштейны к стене.

Шаг 4: Повесьте радиатор на стену

Совместите настенный электрический радиатор с монтажными кронштейнами и просто повесьте на них. Радиатор должен быть горизонтальным, прочным и не наклоняться.

Шаг 5: Вкрутите предохранительный винт

Многие электрические радиаторы, например модели Haverland, поставляются с предохранительными винтами. Они просто обеспечивают надежную фиксацию радиатора на кронштейнах.

Добавьте эти винты в верхнюю часть кронштейна и затяните до фиксации.

Шаг 6: Подключите к розетке на 13 А

Вставьте кабель в обычную розетку на 13 А и включите. Длина кабеля обычно составляет около 1,5 м, при необходимости его можно укоротить.

Вот и все: все действительно так просто …

Электрорадиаторы настенные в ванных комнатах

Как правило, мы избегаем установки электрического радиатора в ванной, потому что есть соблазн повесить полотенца над прибором для сушки, что может затруднить вентиляцию обогревателя и создать опасность.Любой электроприбор, предназначенный для использования в ванной, ДОЛЖЕН быть профессионально подключен квалифицированным электриком – это НЕ задача, которую нужно делать своими руками.

Некоторые электрические радиаторы можно безопасно использовать в ванных комнатах, при условии, что они подвешены в зоне 3 и подключены к ответвлению с предохранителем. Однако это работа строго для дипломированного электрика. Рейтинг IP продукта – это полезный способ оценить пригодность продукта для установки в ванной, и всегда лучше заранее ознакомиться с рекомендациями производителя.Некоторые изделия, такие как специальные полотенцесушители, предназначены для использования в ванных комнатах и ​​могут быть установлены квалифицированным электриком в кратчайшие сроки, обеспечивая эффективное отопление ванной комнаты и прекрасные теплые полотенца!

Несмотря на очевидные затраты, связанные с наймом электрика, установка электрических обогревателей все равно будет значительно дешевле, чем установка радиаторов центрального отопления.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
