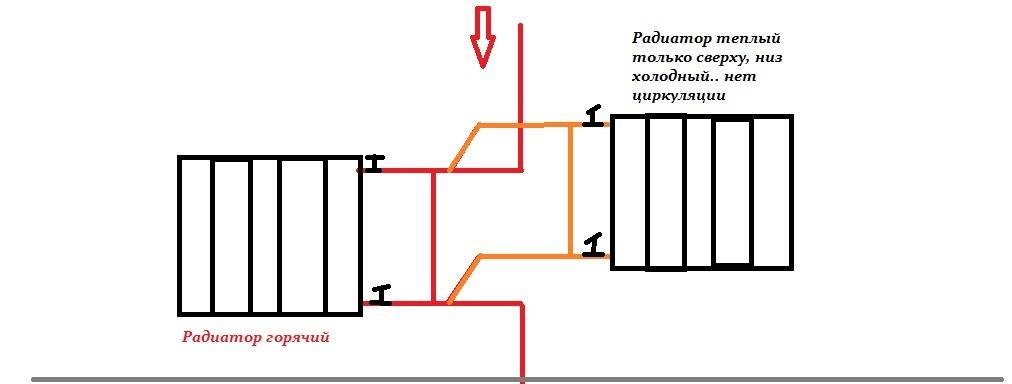

Как соединить две батареи отопления между собой: соединение секций батарей к трубам, пошаговое руководство

Как соединить биметаллические радиаторы между собой и батареи отопления и собрать

Многие домовладельцы не довольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой обогрев связан с износившимся радиатором. В этом случае проводят замену отопительной конструкции на более производительное и мощное оборудование. Сегодня в продаже имеются керамические батареи отопления, биметаллические и алюминиевые радиаторы. Но самыми надежными и долговечными остаются все же чугунные модели. Если же батарея находится в отличном состоянии, менять ее нецелесообразно. В этом случае можно добавить секции к радиатору. Тому, как нарастить батарею отопления, посвящена данная статья.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов. Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности.

Радиаторы к системе отопления подключаются следующим образом:

  • Последовательно. В этом случае требуется одна труба отопительного контура.
  • Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.
  • Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.

Если брать за основу надежность и экономическую сторону, то можно сказать, что параллельное соединение радиаторов отопления будет максимально выгодным вариантом.

Как рассчитать?

Чтобы рассчитать число секций, необходимо учитывать материалы, вид радиатора, состояние стен, расположение квартиры и т. д. Для примера возьмем вариант, где мощность секции — 100-150 Вт. Точные показатели можно посмотреть в техпаспорте.

Сделаем расчет для однокомнатной квартиры, площадью 18 кв. м. со стандартной высотой потолка — 2,5 м. Пластиковые окна, угловая квартира, погодные условия центральной полосы. Радиаторы подсоединены через верхнюю разводку.

Площадь умножается на 100. Итог 1800 Вт. Полученную величину умножают на коэффициенты, с учетом высоты потолка, углового размещения квартиры, количества окон и их материалов – 0,8, 1,8, 1,8, 0,8 (пластиковые стеклопакеты). Получается 3732 Вт. Делим величину на 150. Итог 24,8 округляем. Значит, требуется нарастить 25 секций для полноценного обогрева.


Расчет

Это только примерный расчет, число отделений зависит от температуры теплоносителя, утепления стен, потолка, материалов, площади окон, ограждений на батареях и т.п.

Материалы и инструменты для присоединения дополнительной секции

Прежде чем выполнять подсоединение прибора отопления, нужно рассчитать количество секций, необходимых для эффективного обогрева комнат. Чтобы правильно и качественно решить задачу, как соединить алюминиевый радиатор, необходимо приготовить следующие инструменты и материалы для работы:

  • Два ключа: трубный и радиаторный.
  • Ниппели для отопительной системы.
  • Боковые заглушки.

  • Межсекционный уплотнитель.
  • Паронитовая прокладка.
  • Листы наждачной бумаги.

Подготовительный этап

В процессе подготовки выполняют демонтаж радиатора, отсоединяют секции, которые будут наращиваться. В обязательном порядке очищают прибор отопления от пыли, грязи и ржавчины. Чтобы понять, как соединить радиаторы отопления с трубами правильно, проводят визуальный осмотр отверстия с резьбой, к которому присоединяется труба отопительного контура. При наличии отложений известкового или другого типа выполняют зачистку наждачной бумагой. Пренебрежение этими действиями может стать причиной негерметичного соединения, в частности межсекционной прокладки, или образования течи.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Непосредственное соединение секций

Задача, как соединить секции биметаллического радиатора, решается следующим образом:

  • Дополнительные секции прикладывают к основной части.
  • Укладывают уплотнительный элемент.
  • Определяют расстояние до ниппеля, используя радиаторный ключ.
  • В соответствии с этим расстоянием устанавливают ниппель в радиатор.
  • Радиаторный ключ прокручивают с помощью трубного ключа.
  • Ниппель заворачивают на две секции, расположенные друг против друга.
  • Поворачивают радиаторный ключ на три оборота.
  • В нижней части выполняют аналогичные действия.

После этого выполняют монтаж паронитовых прокладок и боковых заглушек, в процессе работы пользуются трубным ключом. Затяжку выполняют максимально, чтобы соединение было надежным и герметичным. Остальные секции присоединяются к батарее по той же схеме.

Проверка собранной конструкции

После завершения сборки прибора отопления проводят визуальный осмотр на наличие возможных погрешностей. При их отсутствии проводят пробное заполнение системы отопления водой. Первый пуск теплоносителя выполняется без напора, чтобы выявить места некачественного соединения радиатора с трубой. Если такие дефекты имеются, их немедленно устраняют. Повторное заполнение системы отопления выполняется при нормальном давлении теплоносителя.

После присоединения дополнительных секций к основному радиатору необходимо провести тестовое испытание системы. Для этого оставляют отопления включенным на несколько часов. Затем проверяют, в каком состоянии находятся трубные части, фитинги и приборы отопления. При отсутствии дефектов и протечек переходят к вопросу, как соединить радиаторы отопления между собой.

Дополнительные рекомендации

Монтаж кранов не является обязательной процедурой, и осуществляется по желанию. В тех случаях, когда увеличение мощности обогревающего прибора потребует установки на одной, а нескольких дополнительных секций, для этого используется вышеописанная инструкция. Также это справедливо для работы с радиаторами других типов, так как добавление секции на алюминиевые радиаторы ничем не отличается.

Главное, соблюдать приведенную последовательность операций, и не спешить. Соединяют биметаллические радиаторы как можно плотнее. Это даст гарантию того, что все будет сделано правильно, а отопления дома получит необходимое увеличение.

Нередко жильцы домов и квартир сталкиваются с одной весьма серьезной проблемой – несмотря на систематическую подачу теплоносителя необходимой температуры, в доме чувствуется недостаток тепла, и пребывание в нем вызывает некоторый дискомфорт. Чтобы решить эту проблему, понадобится нарастить радиатор отопления. В чем заключается такого рода работы? Суть этой процедуры состоит в том, чтобы добавить секций радиатору, благодаря чему будет достигнута комфортная температура в жилище.

Секции до радиатора добавляют в том случаи, если нужно отопить большое помещение

Для начала нужно будет подыскать ключ для радиаторов, он у вас обязательно должен быть — если по каким-то причинам вы не можете его найти, то надо взять его на временное пользование у знакомого или соседа, или отправится в магазин за покупкой нового. Итак, с помощью этого ключа вы должны снять радиатор, лишив его соединений с системой отопления. Далее относим его в ванну и направляем в него воду.

Выбор схемы соединения батарей

Для решения вопроса, как соединить алюминиевые радиаторы между собой, используются разные схемы, поэтому важно выбрать наиболее удобную и эффективную.

В большинстве случаев приборы отопления соединяются последовательно, при этом обеспечивается максимальная надежность системы. Кроме того такая схема не требует больших технических затрат и обслуживания. С помощью последовательной схемы допускается соединение четырех радиаторов. Подключение к системе выполняется в нижней части. Если трубы или радиаторы начинают провисать, то устанавливают специальные распорки.

Единственным минусом такой схемы является неравномерный прогрев помещения. Это происходит из-за меньшего нагревания последних батарей в системе. Причем разница температуры первого и последнего прибора отопления может составлять около 18 градусов.

Решением проблемы такого типа является установка электрического котла.

Добавление секций радиатора отопления в квартире

Наверняка, многие обитатели городских квартир сталкиваются с такой проблемой, когда зимой ощущается холод в квартире. Причиной недостаточного тепла могут стать плохо утепленные двери и окна, наличие воздуха в батареях или их засоренность различными отложениями, содержащимся в теплоносителе.

Но вполне возможно, что в силу тех или иных причин в квартире установлено мало радиаторов, что оказывает влияние на недостаточную температуру в доме. В этом случае выход, естественно, один – добавление секций радиаторов отопления. Но прежде чем заняться этой весьма не простой процедурой, следует исключить все друге причины недостаточного тепла.
