Как ставить насос в систему отопления на подачу или обратку. Как выполнить установку и подключение циркуляционного насоса в систему отопления

ГлавнаяРазноеКак ставить насос в систему отопления на подачу или обратку


Как установить циркуляционный насос в систему отопления |

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности;
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси.

С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой;
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке;
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура;
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции;
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть;
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Заключение



Источник

stroymaster-base.ru

Как установить циркуляционный насос в систему отопления

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности;
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно.

Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой;
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке;
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура;
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции;
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть;
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Заключение



openstroi.ru

Как правильно установить насос на отопление

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

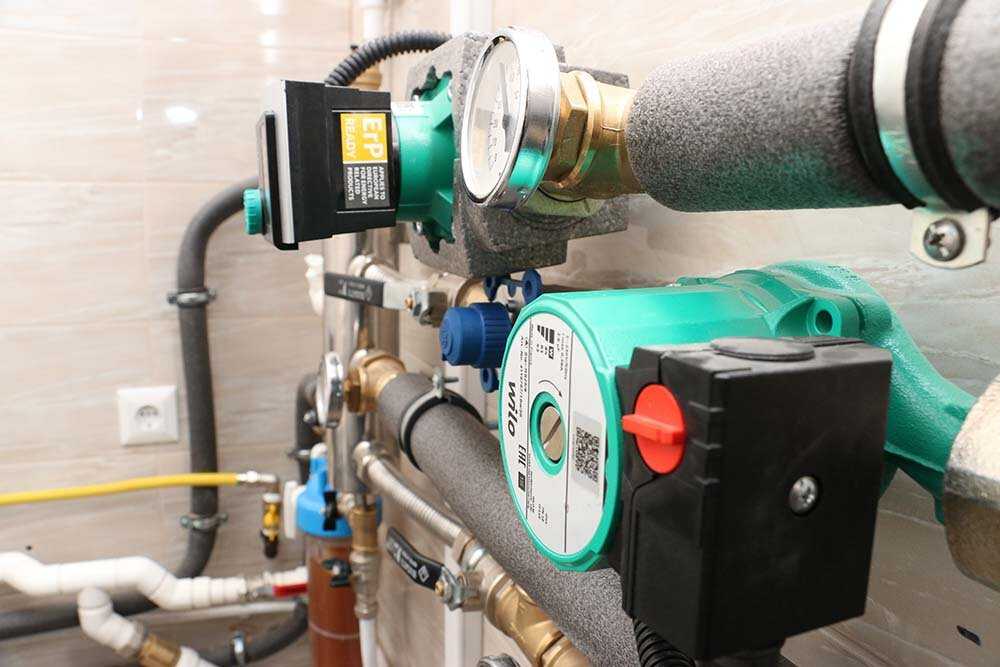

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить

www.kapremlo. ru

Как выполнить установку и подключение циркуляционного насоса в систему отопления

Движение теплоносителя в отопительных системах с естественной циркуляцией обусловливается разностью в плотности нагретой и охлаждённой жидкостей. Работу обогревающих контуров с принудительным перемещением теплового агента обеспечивает циркуляционный насос. Этот агрегат решает задачу равномерного распределения тепла по всему дому, поэтому его установка рекомендуется и в гравитационную систему отопления, поскольку при его подключении повышается КПД и экономичность. От того, насколько правильно будет подобран и установлен циркуляционный насос, зависит работоспособность и тепловая эффективность обогревающих веток, поэтому важно следовать рекомендациям производителя оборудования и придерживаться правил монтажа.

Преимущества систем отопления с принудительной циркуляцией теплоносителя

Правильная установка циркуляционного насоса в систему отопления имеет множество нюансов

Использование циркуляционных насосов в отопительных системах любого типа обеспечивает комфортное тепло независимо от этажности и размеров жилья. Такая схема теплоснабжения имеет ряд преимуществ по сравнению с моделью гравитационного типа:

  • экономия средств при монтаже отопления, связанная с возможностью применения недорогих полипропиленовых или металлопластиковых труб меньшего диаметра;
  • равномерный прогрев всех контуров и узлов отопительной системы способствует увеличению срока службы оборудования;
  • уменьшение тепловой инерционности системы;
  • возможность оперативного изменения температуры как во всех ветках отопления, так и на отдельных участках;
  • снижение энергозатрат.

К недостаткам принудительной циркуляции теплоносителя можно отнести шум от работающего агрегата, дополнительные энергозатраты, а также неработоспособность системы обогрева при отключении подачи электричества.

Критерии выбора циркуляционного насоса

Правильный подбор насоса (вертикальный, блочный и пр.) подразумевает соответствие его технических характеристик требуемому напору и производительности. Первый параметр влияет на силу потока теплоносителя, и, следовательно, на то, сможет ли жидкость преодолеть гидравлическое сопротивление в отопительных контурах. От второго показателя зависит, какое количество теплоносителя сможет поступать в магистраль за единицу времени, что влияет на общую мощность системы обогрева. Выбор циркуляционного агрегата «наобум» не допускается, поскольку маломощный насос не прокачает теплоноситель в требуемом объёме, а чересчур сильный мотор увеличивает износ оборудования и повышает шумность системы. Обо всех нюансах выбора насосного оборудования и методике расчёта его технических параметров можно узнать из нашей статьи.

Как установить своими руками

Специалисты различают две схемы отопления с принудительной циркуляцией теплового агента – однотрубную и двухтрубную. От выбора того или иного варианта зависит не только принцип разводки контуров, но и длина трубопроводов, а также вид и количество запорного, регулирующего и контролирующего оборудования.

Схема однотрубной системы с циркуляционным насосом

Однотрубная обогревающая система характеризуется последовательным включением отопительных радиаторов в контур. Теплоноситель возвращается по отдельному трубопроводу в котёл только после того, как поочерёдно пройдёт по всем приборам системы обогрева. Недостаток такого способа состоит в том, что ближние от теплового агрегата радиаторы прогреваются сильнее, чем удалённые, а это снижает тепловую эффективность и срок службы оборудования. Введением в схему циркуляционного насоса добиваются выравнивания температуры во всех точках системы.

Схема двухтрубной отопительной системы

Двухтрубная разводка имеет преимущества перед однотрубной, поскольку все отопительные приборы подключены к подающей и обратной магистрали параллельно, что способствует равномерному распределению температуры по всем помещениям. Принудительной циркуляцией теплоносителя добиваются повышения КПД системы обогрева и возможности регулировки её тепловой мощности.

Определяем место врезки насоса в трубопровод

В автономных отопительных системах чаще всего устанавливают циркуляционные насосы герметичного типа с «мокрым» ротором. Особенности конструкции таких агрегатов позволяют им работать без дополнительной смазки, поскольку её роль выполняет теплоноситель. Он же обеспечивает и охлаждение работающего электродвигателя помпы. Благодаря работе ротора насоса в мокрой среде отпадает необходимость в дополнительной герметизации, что способствует высокой надёжности и длительному сроку службы агрегатов.

Конструкция насоса с мокрым ротором обеспечивает его надёжность и долговечность

Конструкционные особенности циркуляционных насосов первых моделей вынуждали устанавливать оборудование на обратной ветке магистрали, поскольку считалось, что охлаждённая вода увеличивает срок службы приборов. Современные агрегаты выпускаются из термостойких материалов, поэтому монтаж проводят как на подающем трубопроводе, так и на «обратке».

Где же установить насосное оборудование? Производители рекомендуют делать это на участке подачи рядом с точкой подключения расширительного бака. Это повышает давление всасывания и способствует повышению теплоотдачи оборудования. Принимая решение о подобной схеме монтажа, обязательно надо удостовериться в необходимой тепловой стойкости выбранного насоса. В противном случае прибор монтируют на обратном участке контура, рядом с отопительным котлом. Такой же вариант рекомендуется и при установке циркуляционного насоса при его работе совместно с твердотопливным агрегатом.

Несмотря на рекомендации производителя, профессиональные монтажники оборудования советуют врезать насос на обратном участке системы между расширительным баком и котлом.

Требования по монтажу оборудования

В системе с циркуляционным насосом обязательно должен быть установлен расширительный бак закрытого типа

Для длительной и надёжной работы системы принудительной подачи теплоносителя надо правильно выполнить монтаж циркуляционного насоса и элементов его обвязки.

  1. В системе должен быть установлен расширительный бак, который соединяют с обратным трубопроводом.
  2. Для того чтобы предотвратить образование воздушных пробок внутри насоса, вал его двигателя надо располагать в горизонтальной плоскости. В противном случае возможно ухудшение охлаждения и смазки движущихся частей агрегата, вследствие чего он может выйти из строя.
  3. Перед насосом обязательно надо установить фильтр грубой очистки. Его использование способствует увеличению срока службы оборудования благодаря фильтрации теплоносителя от абразивных частиц, неизбежно появляющихся во время работы отопительной системы.

При монтаже фильтра-грязевика своими руками обязательно соблюдайте направление движения жидкости. Рекомендуется устанавливать защитный элемент пробкой вниз. Так он не будет создавать дополнительного сопротивления движению теплоносителя, а кроме того, облегчается его очистка от грязи.

Применение фильтра грубой очистки сбережёт лопасти насоса от преждевременного износа

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура. Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода. Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

  • врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
  • перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
  • на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

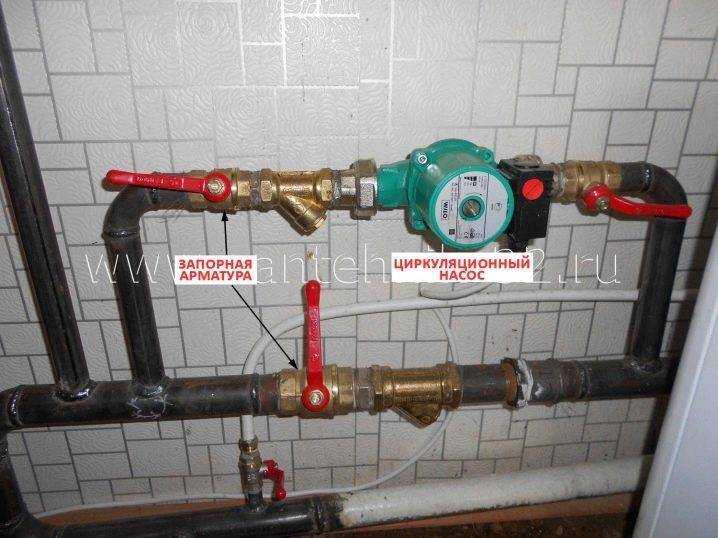

Правильное расположение элементов обвязки циркуляционного насоса

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля. Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Недостатком пружинных обратных клапанов является дополнительное сопротивление потоку жидкости, поэтому лучшим решением будет монтаж устройства шарикового типа.

Установкой обратного клапана можно автоматизировать работу байпаса

Инструкция по установке и подключению

Для грамотной установки циркуляционного агрегата необходимо соблюдать ряд правил и строго следовать очерёдности операций.

  1. На самом первом этапе выполняется врезка обходных участков для подключения насоса. В дальнейшем это даст возможность не перегревать пластиковые вкладыши шаровых кранов во время сварочных работ.
  2. На участке основного трубопровода между врезками обустраивается байпас, оборудованный шаровым краном или обратным клапаном.
  3. Устанавливается запорная арматура на обходной магистрали.
  4. Монтируется фильтр грубой очистки.
  5. Верхняя часть байпаса оснащается автоматическим воздушным клапаном или краном Маевского.
  6. В соответствии с направлением движения теплоносителя устанавливается циркуляционный насос. Ротор «мокрого» агрегата монтируют строго горизонтально, при этом контакты в его клеммной коробке должны быть направлены вверх.
  7. Подключение насоса к электрической сети выполняют через отдельно выведенную розетку с заземлением.

Байпас в сборе

Все резьбовые соединения должны быть герметизированы. Лучшим материалом является сантехнический лён и специальная паста, которые позволяют точно выставить взаимное расположение деталей без риска протечек в дальнейшем.

Промышленностью выпускаются готовые наборы для установки циркуляционных насосов, включающие части трубопроводов, запорные и присоединительные элементы.

Как запустить насос

Перед запуском циркуляционного насоса после длительного простоя надо обязательно удалить воздух из его рабочей полости

После монтажа оборудования отопительную систему заполняют водой, а затем включают котёл. Для удаления воздуха из рабочей полости насоса необходимо отвернуть заглушку, которая находится на передней крышке его корпуса. О полном «развоздушивании» агрегата свидетельствует поток жидкости без пузырьков. Дополнительно необходимо удалить воздушные пробки из всех участков системы. И только после этого можно подать питающее напряжение.

Возможен вариант, когда насос после длительного простоя не сможет самостоятельно запуститься. В таком случае отворачивают защитную пробку и отвёрткой с плоским жалом проворачивают вал ротора агрегата, для чего на торцевой поверхности детали выполнена специальная прорезь. После того как насос поработает пять минут, процесс удаления воздуха повторяют.

Учтите, что процедуру «развоздушивания» проводят каждый раз после длительного простоя оборудования.

Избежать пагубного воздействия воздушных пробок можно, установив оборудование, оснащённое автоматической системой защиты и контроля его работы.

Монтаж циркуляционного насоса (видео)

Установкой центробежного насоса можно увеличить КПД и повысить показатели экономичности отопительной системы. Кроме того, появляется возможность точного распределения тепловой энергии между всеми помещениями, что создаёт уютную атмосферу в доме.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые – техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

remkasam.ru

как правильно поставить насос в систему отопления

мастер ваш прав, ставят на подающую трубу

мне кажется -кому куда удобно туда надо поставить .эффект одинаково будеть. если поставите на подачу расширительный бак должен стоять на обратке или наооборот-насос на обратке расшир бак на подаче. все эта для незамкнутой системы-никаких клапанов система простая.

В принципе, теоретически, лучше ставить на подачу, после котла на выходе. Это избавит от создания тзбыточного (хоть и очень не большого) давления в котле. Однако не все насосы поддерживают длятельную работу при максимальных температурах. Так что если учесть, что в индивидуальной системе, расчитаной до 4 бар, давление обычно больше 3,6 не поднимают, то при установе на обратку разницы не будет. Иними словами – рекомендуют ставить на подачу, но и на обратка не запрещают. Так что мой ответ – можно и на обратку.

можно и туда и туда особой разницы нет

А ещё лучше – подумай, как “организовать” так называемую “термосифонную” циркуляцию.. . Надёжней!

несос должен нагнетать воду в котел, значит в обратку

А без насоса никак, на продажу чтоли строили?

Электричество вдруг вырубят – что будешь делать с циркуляцией?…

Почитал советы и сам бы запутался, если бы не в “теме был бы”. НАСОСЫ ставят ПЕРЕД наибольшим сопртивлением после узла с наименшим сопротивлением. ЭТО ЗАКОН!! ! Сопротивление потоку теплоносителя у котла НАМНОГО меньше, а сопротивление ситемы дома НАМНОГО больше. Значит ставить нужно ПОСЛЕ котла ПЕРЕД системой отопления дома. Чтобы насос работал НА НАГНЕТАНИЕ!!!

скока за свою жизнь котельных видел, сколько теоретических картинок разглядывал, всегда (КЛАССИКА) насос гонит воды в котёл…. там не должно быть разряжения давления… . баллончик с газом разрядите и что получите? холодный балон.

У меня в подаче установлен (С кранами и обводной трубой), система не замкнутая. При прогреве дома котёл на 50% включен (60град. С). Насос на 2режиме. Дом прогрел-котёл работает на “запальнике “(В доме 28град. С). У родителей с замкнутой системой (Котёл (эл-газовый) насос в подаче, сразу за ним расширительный бак, после бака в верхней точке клапан сброса воздуха. МАХ даваление в котле зимой 2 БАР.

touch.otvet.mail.ru

  • Как ставить насос в систему отопления на подачу или обратку
  • Как ставить насос в систему отопления на подачу или обратку
  • Кабельные лотки чертеж
  • Как сделать детский столик своими руками
  • Как сделать детский столик своими руками
  • Договор аренды квартиры с последующим выкупом
  • Договор аренды квартиры с последующим выкупом
  • Емкость для компоста
  • Пистолет клеевой выбрать
  • Пистолет клеевой выбрать
  • Спрос на услуги в строительстве и ремонте

Дополнительный насос в системе отопления, как установить его самостоятельно

Владельцы частных домов нередко сталкиваются с некоторыми проблемами, касающимися обогрева их жилищ. Установка дополнительного насоса в систему отопления поможет решить вопросы с неравномерным распределением тепла в трубопроводе.

Это устройство монтируют на отопительных конструкциях, которые функционируют на самых различных видах топлива (уголь, мазут, солярка, газ, электричество, дрова).

Преимущества

Использование насоса подобного типа имеет массу преимуществ:

  • увеличение КПД системы;
  • быстрое прогревание воздуха в комнатах и увеличение отапливаемой площади;
  • выравнивание температурных показателей в трубопроводе;
  • исключение завоздушенности труб;
  • уменьшенный расход топлива;
  • возможность установки полотенцесушителей, термостатов;
  • применение труб малого диаметра;
  • демократичная стоимость оборудования.

Циркуляционный насос – это возможность быстро повысить качество обогрева дома без демонтажа всей системы и больших финансовых трат.

Параметры

Установка этого оборудования требует учета его параметров, диаметра труб, силы напора и температуры воды, плотности теплоносителя.

Н — обозначение напора, способности прибора поднимать жидкость на определенный уровень. Параметр измеряется в метрах.
Q – расход жидкости в системе отопления за определенный промежуток времени, рассчитывается в м3.
Эта величина равна параметру мощности котла. От диаметра труб зависит расход теплоносителя.

Циркуляционное оборудование не предназначено для подъема воды, поэтому, приобретая его, нужно обращать внимание именно на параметр Q. Если котел не оборудован насосом, то расход жидкости необходимо рассчитать. В современные отопительные приборы уже встроен подобный агрегат.

Дополнительное насосное оборудование ставится в том случае, если котел старой модификации, конструкция обогрева была увеличена из-за расширения площади дома.

Покупать агрегат большой мощности не имеет никакого смысла: применять его в полную силу все равно не будут. К тому же такой аппарат слишком шумный. Длина трубопровода определяет мощность нагнетающего оборудования: на каждые 10 м трубопровода от него необходимо 0,6 м напора. Кольцо длиной 100 м будет работать качественно и продуктивно при напоре насоса 6 м.

При покупке насосного оборудования нужно помнить, что его мощность должна быть на 10% больше той величины, которую рассчитали.

Виды насосов

Чтобы энергоноситель циркулировал продуктивно, используются сухие и мокрые насосы.

Сухие

В оборудовании первого вида контакт ротора с теплоносителем не предусмотрен. Уплотнитель, используемый в таком приборе, герметично отделяет сам насос от мотора. КПД этого оборудования – 80%, поэтому его целесообразно применять при постоянной перекачке большого количества жидкости.

Область применения сухих помп – торговые центры, фабрики, заводы. В частных домах такие конструкции не используются вследствие высокого уровня шумообразования.

Мокрые

Ротор мокрых насосов находится в теплоносителе, перекачкой которого они занимаются. Вода охлаждает движок. Входящий в конструкцию статор служит для подхода электричества. У насосов с «мокрым» ротором масса плюсов: долгий срок эксплуатации, редкое техническое обслуживание, малое шумообразование, небольшие размеры, простота замены блоков.

Минусы — невысокий КПД (порядка 30-50%), ограниченная сфера применения (частные дома и городские квартиры), невозможность использования помп для питьевой воды и для всего, что имеет отношение к продуктам питания.

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

В домах, оборудованных системой «теплый пол», нагнетающий прибор устанавливают в месте поставки горячей воды: это исключит завоздушенность трубопровода.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

При монтаже нужно обращать внимание на направление движения воды (отмечено стрелкой на корпусе насосного агрегата).

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Особенности подключения

При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.

Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.

В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.

Очистительный фильтр устанавливают обычно перед насосом.

Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.

Монтаж оборудования «мокрого» типа производят горизонтально. Его клеммы должны располагаться вверху.

Все резьбы отопительной системы должны иметь прокладки, обработанные заранее герметиком.
Чтобы безопасно применять насосное оборудование, нужно использовать розетку с заземлением.

Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.

Установка циркуляционного насоса в системе отопления своими руками, схема подключения

Главная » Инженерные системы » Отопление » Оборудование для отопления

Опубликовано: Рубрика: Оборудование для отопленияАвтор: Andrey Ku

В отдельной системе отопления с естественной циркуляцией встречаются некоторые проблемы, решить которые можно с помощью циркуляционного насоса.

Принудительная циркуляция в отопительной системе – зачем она нужна

Установка циркуляционного насоса в системе отопления позволит равномерно распределить тепло по всем радиаторам. Именно неравномерный нагрев батарей является наиболее частой неисправностью водяного отопления с естественной циркуляцией. Причин может быть несколько, и все они кроются в неправильном монтаже: недостаточный диаметр труб, не соблюдены уклоны, чрезмерная протяженность системы, воздушные пробки в ней.

Циркуляционный насос предназначен для равномерного распределения тепла по радиаторам

Многим после выяснения причины плохой работы отопительной системы приходит мысль переделать ее. А это значит, что придется менять трубы, если не все, то часть, выставлять уклоны, пробивать отверстия в стенах, что-то переделывать. Одним словом: ремонт. Пыль, дым от сварки и деньги, причем немалые. А разве нет другого выхода? Есть, и стоит он дешевле, работа выполняется быстрее, никакой пыли. Конечно, речь идет о циркуляционном насосе.

Если отопление выполняет свои функции нормально, есть ли смысл устанавливать принудительную подачу теплоносителя? Несомненно, да, и вот почему:

  1. Заметно уменьшается инерционность отопительной системы. Циркуляция воды под принуждением резко уменьшает время от розжига котла до прогрева даже самых отдаленных батарей.
  2. Выровняется температура во всех батареях. Теплоноситель при естественной циркуляции успевает остыть, прежде чем вернется в котел, ближние радиаторы прогреваются лучше дальних.
  3. Повысится давление в системе. Воздушные пробки не будут мешать нормальной циркуляции теплоносителя.

Знакомимся с агрегатом – как устроен и работает

Циркуляционный аппарат заставляет теплую воду двигаться по замкнутому колу отопления. Его устройство несложное: на нержавеющий корпус установлен ротор с крыльчаткой. Они вращаются при работе электромотора, крыльчатка втягивает воду внутрь и выдавливает в систему с другой стороны. Центробежная сила создает напор, преодолевающий сопротивление всей системы.

Отопительные насосы производятся двух типов: сухие и мокрые. В сухих ротор не имеет контакта с теплоносителем, их КПД достигает 80%. Он сильно шумит, поэтому требуется отдельное помещение с хорошей звукоизоляцией. Сухие насосы требуют постоянного ухода. Следует постоянно удалять пыль из помещения, иначе ее может затянуть внутрь аппарата, и он разгерметизируется. Также сухие насосы нужно постоянно смазывать.

Несмотря на низкий КПД мокрого циркуляционного насоса по сравнению с сухим – всего 5% против 80% – в быту их применяют гораздо чаще. Это объясняется более низкой стоимостью, почти бесшумной работой, нетребовательностью – уход  практически не нужен. Ротор и крыльчатка погружены в теплоноситель, который одновременно смазывает трущиеся части. Уход сводится к удалению воздуха простым откручиванием винта.

Выбираем устройство – на что обратить внимание

Правильная работа насоса с полной отдачей мощности и должной циркуляцией в системе обеспечивается его подбором по нужным параметрам. Повышенная мощность совсем не обязательна для качественного обогрева. Такой агрегат будет издавать повышенный шум, стоимость больше, быстрее изнашивается. Для правильного выбора оптимально подходящего насоса учитывается ряд важных показателей системы.

Перед покупкой нужно рассчитать нужную мощность

Расчет требуемой мощности производится по формулам. Расчеты не очень сложные, но практический опыт пользователей позволил вывести упрощенный подход, который себя оправдал. При этом учитывается только два показателя – площадь помещения и максимальная высота подъема воды. Изучаем маркировку насоса, которая на табличке может выглядеть по-разному. Например, одна из принятых маркировок выглядит так: 25-40/180. Первое число указывает на диаметр присоединительной трубы, последнее – длина комплекта, которая почти всегда равняется 180 мм, изредка – 130 мм.

Эти показатели важны для монтажа, а для выбора по мощности обращаем внимание на второе число. В данном случае 40 – напор, т.е. это устройство способно поднять воду на 4 м. Другой способ маркировки указывает Hmax (m) – максимальную высоту подъема теплоносителя в метрах. Приведенная ниже таблица поможет выбрать устройство принудительной подачи теплоносителя требуемой мощности.

Общая площадь:

Маркировка:

Производительность (объем воды – м3/час)

минимальнаямаксимальная

числами

Hmax (m)

80

240

25–40

4

0,5–2,5

100

260

32–40

4

0,5–2,5

150

280

25–60

6

0,5–2,7

160

300

32–60

6

0,5–2,7

Таблица ориентировочная, точнее подобрать аппарат помогут продавцы специализированного магазина, но знать необходимые параметры и уметь читать табличку будет не лишним.

Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Установка фильтра грубой очистки вместе с циркуляционным насосом обязательна. Отверстия в нем очень маленькие, их способны забить самые мелкие частицы ржавчины и грязи.

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.



Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

Монтируем насосный агрегат – последовательность и важные моменты

Каждая установка снабжается инструкцией, которую тщательно изучаем, чтобы правильно выполнить монтаж своими руками. Всю жидкость сливаем из системы, отрезаем часть трубы на месте, где предполагается установка отопительного насоса. Во многих случаях требуется почистить старую систему, в которой скопилась грязь и ржавчина. Через сливной кран это удается плохо из-за малого сечения отверстия, поэтому используем место разреза. К одной стороне подсоединяем шланг, через который подаем под напором воду. С другой стороны вытекает вода, промываем, пока не пойдет чистая.

На участке для насоса монтируем байпас (обводной участок). Он необходим на случай поломки насоса или выключения электричества. Тогда теплоноситель пойдет через главную магистраль, кран в которой открываем вручную. Лучше поставить вместо обычного шарового крана автоматический, который реагирует на смену давления в системе. На байпас устанавливаем два шаровых крана по обе стороны от насоса, чтобы перекрыть воду для обслуживания или снять его в случае необходимости. Сверху обводной линии монтируем клапан для выпуска воздуха.

После установки байпаса монтируем насос. Вал насоса устанавливаем по уровню горизонтально, чем точнее, тем лучше. Если положение отличается от горизонтального, в жидкости будет находиться лишь часть ротора, что приведет к падению мощности и даже к поломке. Клеммную коробку располагаем вверху. Корпус насоса по оси надежно закрепляем соединительными узлами. Места соединений обрабатываем герметиком, что исключит протекание жидкости, подсос воздуха и повысит производительность устройства. При подключении насоса ориентируемся по стелкам на корпусе, которые указывают направление потока жидкости.

Отопительная система, рассчитанная исключительно на принудительную циркуляцию, не сможет работать при отключенном электричестве. Для таких случаев рекомендуется установить дополнительные источники питания.

Подключая электричество к оборудованию, исключаем вероятность того, что в клеммную коробку попадет влага. Если агрегат расположен на подающей магистрали, сильно нагревается, то для подключения используем термостойкую проводку. Кабель не должен прикасаться к трубам, корпусу насоса. Его заводят с любой стороны, кроме нижней, переставив заглушки. Если клеммная коробка располагается сбоку, кабель заводим снизу. Устройство обязательно заземляем.

Завершив монтажные работы, заполняем систему теплоносителем. Удаляем из насоса воздух, провернув центральный винт на корпусе. Когда появится вода, это будет обозначать полное удаление воздуха из циркуляционного насоса. После этого запускаем устройство. На корпусе большинства насосов находится ручка для регулировки мощности. Проверяем работу во всех режимах. Некоторые модели оборудованы электронным регулятором.

Отопительный прибор не работает – возможные причины

Иногда насосы ломаются или работают с недостаточной производительностью. Наиболее частые причины:

  1. Установлен неправильно. Не выдержана горизонтальность вала или он вращается не в ту сторону.
  2. Неправильно запитан от электросети.
  3. В насосе собрался воздух. Его необходимо развоздушивать через центральный винт каждый раз перед запуском.
  4. Плохо очищается вода. Фильтр забит или неправильно установлен – проигнорированы метки, указывающие направление движения воды.

Неисправности легче предотвратить, если при монтаже и запуске быть внимательным.

0

Понравилась статья? Поделиться с друзьями:

Как установить насос в систему отопления частного дома

Перед владельцами загородных домов часто возникает вопрос о равномерном распределении тепла по всему дому.

Достичь такого теплового эффекта можно двумя путями:

  • переоборудовать систему отопления методом замены труб с большим диаметром;
  • произвести установку циркуляционного насоса для отопления.

Если рассматривать эти два способа с точки зрения экономической выгоды, то первый вариант окажется более затратным и весьма недешевым. Установка циркулирующей помпы окажется эффективным и сравнительно недорогим средством для равномерного обогрева вашего дома.

Поговорим более подробно о том, что представляет собой насос этого вида, и как произвести его монтаж.

Назначение

Этот тип агрегатов предназначается для принудительного оборота теплоносителя в замкнутой отопительной системе.

Давление, которое создается циркулирующим насосом, должно эффективно справляться с гидравлической нагрузкой всех элементов системы отопления.

Поэтому, чтобы обеспечить необходимый напор для циркуляции теплоносителя, нужно правильно подойти к выбору циркуляционной помпы.

Принцип расчета

Для обеспечения максимального комфорта в доме нужно правильно рассчитать необходимое количество тепловой энергии.

Установка теплонасоса для отопления частного дома: https://6sotok-dom.com/dom/otoplenie/ustanovka-teplonasosa-dlya-doma.html

Этот расчет производится на основе следующих моментов:

  • погодные условия в данном регионе;
  • коэффициент теплопроводности стройматериалов, из которых построен дом;
  • устройство конструкций пола и перекрытий жилища;
  • теплопроводные свойства окон;
  • размещение строения относительно сторон света и прочее.

Результатом вычислений должен оказаться объем подачи теплоносителя в отоплении, который измеряется в кубических метрах в час. Этот показатель и станет основополагающим при выборе циркуляционного насоса.

Выбор циркуляционного насоса должен происходить согласно следующим важным критериям:

  • способность устройства поднять теплоноситель на определенную высоту, которая называется напором и измеряется в метрах;
  • способность за определенный период перекачивать некоторый объем теплоносителя, которая измеряется в м3/час (это основной параметр насоса).

Виды насосов

Зная, по каких параметрам и критериям выбирать помпу, немаловажным также будет являться и выбор определенного типа циркуляционного насоса.

Принято различать два вида этого устройства:

Циркуляционный насос «мокрого» типа

    1. «Мокрый». Особенностью помп этого вида является тот фактор, что ротор вместе с крыльчаткой погружается в теплоноситель, который одновременно выполняет функции охлаждения и смазки.Ротор и статор разделены между собой металлическим сосудом, что, в свою очередь, обеспечивает надежную герметичность. Отличительным свойством этого вида насосов является бесшумность, что позволяет их практично использовать в бытовых отопительных системах.

Помпы «мокрого» вида достаточно экономичные и легкие в обслуживании устройства,       гарантийный срок работы которых достаточно продолжительный. Однако, эти насосы имеют       один недостаток – коэффициент полезного действия составляет всего 50%.

Выбор насоса для отопления частного дома: https://6sotok-dom.com/dom/otoplenie/vybor-teplonasosa-dlya-doma.html

  1. «Сухой» циркуляционный насос

    «Сухой». Принцип работы устройств этого вида заключается в том, что ротор полностью не взаимодействует с теплоносителем.

    Достигается это благодаря нержавеющим кольцам, которые при работе притягиваются друг к другу, создавая при этом тонкую пленку, которая надежно герметизирует соединение.Примечательной особенностью циркуляционных насосов «сухого» типа является их коэффициент полезного действия, который составляет 80%. Недостатком же является их большая шумность.

Имейте в виду: для установки сухого циркулирующего насоса необходимо оборудовать отдельное звукоизолирующее помещение.

Насосы «сухого» вида принято разделять на следующие типы:

  • вертикальные;
  • горизонтальные;
  • блочные.

Но какой бы вид циркуляционной помпы ни был выбран, главный момент заключается в том, чтобы выполнить следующее: правильно осуществить врезку насоса в отопительную систему.

Выбор места врезки

Каждый специалист по отопительному оборудованию имеет свое видение, где устанавливать циркуляционный насос, причем их мнения могут существенно различаться.

Проанализировав суждения многих сантехников, смело можем дать совет: циркулирующую помпу необходимо устанавливать непосредственно возле отопительного котла на обратном трубопроводе.

Такое расположение связано с тем, что в этом месте отопительной системы наименьшее скопление воздуха, который может негативно сказываться на работоспособности насоса. (Статью о возможных неполадках и ремонте циркуляционного насоса своими руками читайте здесь).

Схема и нюансы сборки

Врезка циркуляционного насоса в отопительную систему должна осуществляться с помощью байпаса или обводки. Байпас – это параллельный к основному трубопровод, на который врезается циркуляционный агрегат.

Обвод выполняется с той целью, что в случае неисправности помпы или отключения электричества, отопительная система могла работать в автономном режиме.

Важный момент: размер труб байпаса должен быть меньшим, чем диаметр основного трубопровода.

Обвод состоит из следующих элементов:

  1. Двух запорных кранов, которые находятся по обе стороны от насоса (в случае поломки устройства можно перекрыть запоры, и демонтировать помпу для устранения неисправностей)
  2. Фильтр грубой очистки вмонтирован для того, чтобы очищать теплоноситель от засоряющих примесей, которые могут повлиять на бесперебойную работу теплоносителя.

Преимущества и особенности монтажа теплового насоса вода-вода: https://6sotok-dom.com/dom/otoplenie/teplovoj-nasos-voda-voda.html

Возьмите на заметку: при установке насоса стоит обращать внимание на направление движение теплоносителя в системе. Как правило, на корпусе помпы указана стрелка для правильного монтажа.

Итак, зная все характеристики циркуляционных насосов, а также нюансы монтажа, можно выделить в общем случае следующие этапы установки:

  • расчет необходимой тепловой энергии для обогрева дома;
  • выбор циркулирующего насоса согласно расчетам;
  • выбор места врезки помпы;
  • подключение байпаса с насосом в систему;
  • закачка теплоносителя;
  • запуск отопительной системы и стравливание воздуха через центральный винт помпы.

Всегда нужно придерживаться правил установки и эксплуатации насосных агрегатов, в противном случае никто не будет гарантировать правильное распределение тепловой энергии по вашему уютному жилищу.

Смотрите видео, в котором опытный пользователь подробно объясняет, как правильно установить циркуляционный насос в систему отопления дома:

  • Автор: DmitriiG
