Установка радиатора отопления своими руками: особенности и правила
Содержание
- Подготовка
- Инструмент
- Выбор радиатора
- Разводка батарей
- Правила подключения
- Расчет количества секций
- Монтаж
- Установка радиатора. Видео
Установка радиаторов отопления своими руками – занятие хоть и хлопотное, но достаточно реальное. Дома самостоятельно можно осуществить эту манипуляцию и получить равномерный обогрев всех комнат. Определяющим фактором успешного результата является качество радиатора. Кроме того, при установке необходимо следовать определенным правилам, тогда процесс будет более оперативным и продуманным.

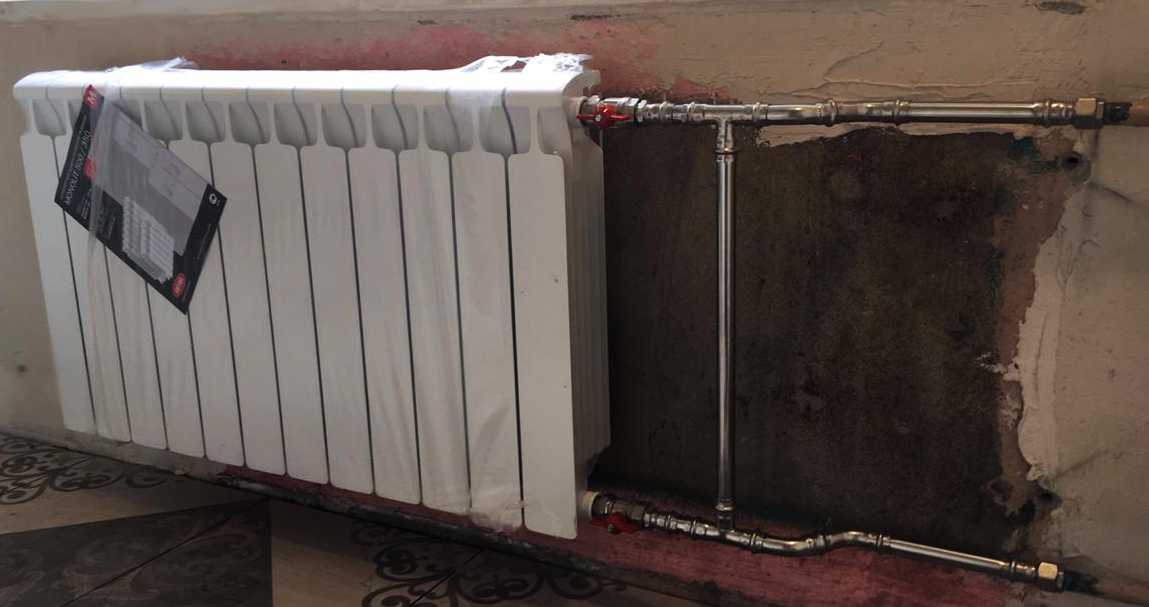

Радиатор отопления, установленный в квартире
ПодготовкаЧтобы установить радиатор отопления правильно, стоит провести подготовительные мероприятия, к которым относятся:
- подготовка инструментов;
- приобретение радиатора;
- проведение расчетных действий;
- чтение инструкции по монтажу, изучение правил.
Установка батарей отопления требует подготовки определенного набора инструментария, в который входят:
- дрель;
- рулетка;
- гаечные ключи различного размера;
- строительный уровень;
- плоскогубцы;
- шуруповерт.
Для зачистки рабочих поверхностей нельзя использовать наждачную бумагу и напильник. Такой прием влечет некачественную герметичность соединения компонентов.
Выбор радиатораПриобретение конкретного варианта радиатора зависит от финансовых возможностей и характеристик помещения покупателя. Отопительные приборы бывают чугунными, стальными, биметаллическими, медными и алюминиевыми. Централизованная система отопления предполагает выбор чугунной батареи. В качестве альтернативного варианта следует применять биметаллические приборы, конструкция которых предполагает сочетание меди или алюминия со сталью. Для частных домов выбор сделать проще, приемлемым вариантом считается алюминиевый радиатор.
Стальные приборы характеризуется более низким уровнем теплоотдачи, но имеют и преимущества, такие как легкость, малая инерционность, оптимальная стоимость и привлекательный внешний вид.
Установка нового радиатора отопления
Существует несколько основных вариантов реализации разводки. К ним относятся:
- Диагональная. Используется в случае подключения приборов отопления, состоящих из секционных элементов. От других видов разводки диагональную отличает подключение трубопроводных компонентов. Присоединение подачи реализуется в верхней футорке, в то время как присоединение обратки осуществляется с противоположного края в нижнюю футорку. Если реализован последовательный вариант подключения, то движение теплоносителя возможно под действием давления. Для выпуска воздуха из труб и отопительных приборов требуется установка кранов Маевского. Диагональная система характеризуется одним недостатком: при ремонте приборы отопления невозможно снять без приостановки работы всей отопительной системы.
- Нижняя. Такой вариант разводки используется тогда, когда проводящие тепло трубы расположены под плинтусом или под напольным покрытием. Подобный способ разводки считается наиболее приемлемым. При этом патрубки подачи и обратки расположены внизу и имеют вертикальное направление.
- Боковая односторонняя. Одна из самых частых разновидностей подключения. Основывается на соединении подающей части трубопровода с верхней футоркой, а обратки – с нижней футоркой. Этот вариант подключения обеспечивает максимальный уровень теплоотдачи. При обратном варианте подключения наблюдается падение мощности на 10%.
При неэффективном нагреве секций в многосоставных отопительных устройствах требуется монтаж удлинителя протока воды.
- Параллельная. При этой разновидности требуется осуществлять подключение с использованием компонентов трубопровода, который подключается к главному стояку подачи теплоносителя. Происходит движение теплоносителя сквозь трубопровод, который подключается к обратке. При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.
При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.Недостатком подобной разновидности служит потребность в поддерживании высокого уровня давления, поскольку при малом напоре циркуляция протекает плохо.
Схема монтажа биметаллического радиатора
На схеме показано устройство радиатора и характер движения потоков теплоносителя внутри оборудования. Нагретый теплоноситель поступает в устройство, нагревает секции, корпус радиатора отдает тепловую энергию воздушным массам. После этого остывший теплоноситель удаляется из отопительного прибора и поступает в отопительную систему для повторного нагрева. Кронштейны предназначены для крепления радиатора. Клапаны в батарее позволяют выпускать воздух. Вентиль регулирует поступление теплоносителя.
Правила подключенияУстановка котла отопления в частном доме важные правила, инструкция по монтажу
Подключение всех видов отопительных приборов своими руками осуществляется сходным образом.
- соблюдение установленных параметров расстояния: 5-10 см от подоконника до верха батареи, от 10 см от радиатора до пола, 2-5 см от прибора отопления до стены;
- приобретение специальных кронштейнов и креплений требуемой длины;
- учет расчетов мощности в зависимости от варианта отопительного прибора и разводки.
Монтаж радиаторов отопления любых видов: чугунных, алюминиевых, биметаллических требует соблюдения этих простых правил. Это позволит обеспечить равномерный обогрев помещения благодаря правильной циркуляции воздушных масс и корректного теплообмена между средами.
Примерные варианты установки радиаторов
На схеме рассмотрены варианты установки батарей, в каждом случае показаны потери тепловой энергии в процессе теплоотдачи. Выбор варианта установки зависит от характеристик помещения и технических возможностей.
Как установить насос для отопления в частном доме своими руками
До установки радиатора своими руками требуется определить необходимое число составных элементов.
При этом стоит учитывать тот факт, что при высоте потолков до 2,7 метров одна секция нагревает 2 м2 площади помещения. Округление при подсчете осуществляется в сторону увеличения. Следует понимать, что расчет секционных элементов – индивидуальный процесс, поскольку мощность при обогреве хорошо утепленного частного дома или квартиры в панельной многоэтажке требуется различная. Важно соблюдать все характеристики помещения для осуществления точного расчета.
Термостат для радиатора отопления
При монтаже приборов отопления своими руками требуется соблюдение определенных этапов работы:
- Демонтаж прежних отопительных устройств. Предварительно осуществляется слив воды из системы отопления.
- Выполнение разметки для осуществления прикрепления новых батарей.
- Монтаж кронштейна.
- Проверка его устойчивости.
- Навешивание радиатора с компонентом регуляции.
- Установка запорных элементов арматуры с надежными резьбовыми соединениями.
- Подключение компонентов трубопровода.
О том, как правильно установить радиатор отопления своими руками, можно узнать из видео ниже.
Соблюдение последовательности этих этапов позволяет установить любой радиатор отопления своими руками. Стоит учитывать все правила монтажа, тогда система отопления прослужит долгое время без перебоев в работе. Следует бережно относиться ко всем разновидностям радиаторов отопления, подбирать наиболее приемлемый вариант подключения в частном доме или квартире, своевременно производить все расчеты для подбора оптимального уровня мощности в каждом конкретном случае.
Биметаллические радиаторы установка своими руками в квартире, видео, схема
Биметаллические радиаторы установка своими руками
Мы проживаем
в той точке мира, где климатические
условия просто вынуждают нас в холодное
время года отапливать свое жилье.
Иногда ситуация вынуждает хозяев обновлять состарившиеся обогревательные узлы, что требует полной или частичной замены радиаторов в квартире. В данном случае многие из жильцов предпочитают заменить старые чугунные батареи более современными - биметаллическими. И неудивительно, ведь такие элементы отопления обладают не только высоким уровнем отдачи тепла, устойчивостью к коррозии, но и выглядят достаточно эстетично.
Но как установить
новые обогревающие узлы – ? Можно ли
проделать такую работу собственными
силами? Поговорим о том как биметаллические радиаторы установить своими руками в квартире, так же можете посмотреть подробное
- Для начала
потребуется определить параметры
монтажных работ. В данном случае от
пола решетка радиатора должна
располагаться на расстоянии 5см, что в
дальнейшем обеспечит свободный приток
воздуха. От подоконника отступается 5
см для оттока воздушной массы. От стены
батарею потребуется отдалить на 3-5 см.
- Поставив в известность сотрудников ЖЕКа, можно приступать к монтажу обвеса радиатора. Для этого понадобиться наличие 3 проходных заглушек, посредством которых будут подключены 2 входные американки, а также крана маевского (с помощью его удаляют из системы воздух).
- После
окончания сборки обвеса батареи
переходим к работам на стояке. Сначала
удаляем болгаркой старый радиатор,
обрезая элемент в области стояка. Затем
делаем на срезах резьбу, на которую
впоследствии устанавливаем тройник с
кранами и американкой. После чего на
место удаленного элемента отопления
приставляем биметаллическую батарею.
- Сделав необходимую разметку на стене, выставляем кронштейны и вешаем в строго горизонтальном положении радиатор. Соединяем его с обогревающей системой.
- На заключительном этапе зашлифовываем и красим трубы.
В данном случае от
пола решетка радиатора должна
располагаться на расстоянии 5см, что в
дальнейшем обеспечит свободный приток
воздуха. От подоконника отступается 5
см для оттока воздушной массы. От стены
батарею потребуется отдалить на 3-5 см.
На этом установка биметаллического радиатора своими руками может быть завершена! Уверены, что, следуя нашим советам, вы сможете без труда заменить старые элементы отопления новыми и современными батареями.
Установка радиаторов в квартире: установка радиаторов своими руками, как правильно установить и подключить
Чтобы в холодное время года в квартире было тепло и комфортно, необходимо качественно провести монтаж батарей. Важным этапом является правильное соединение всех элементов. Правила и основные правила прописаны в законодательстве, с ними будет полезно ознакомиться.
Если есть желание и возможность, монтаж можно выполнить самостоятельно.
Особенности и виды систем отопления
От того, сколько систем отопления установлено в помещении, зависит, насколько тепло будет в квартире.
По схеме подключения их можно разделить на 3 основных типа:
- однотрубные;
- двухтрубный;
- коллектор.
Что касается однотрубной системы, то в этом случае теплоноситель поступает по одной трубе ко всем батареям, и в итоге возвращается по ней после остывания. Этот вариант самый простой в монтаже, и по этой причине его используют во всех многоэтажках. Однако есть и минусы, в частности, при переходе на другие радиаторы теплоноситель все больше остывает, соответственно в помещение поступает меньше тепла. Кроме того, нельзя отключать в ремонт только одну батарею, в этом случае необходимо перекрыть весь стояк.
Система с использованием коллектора используется в основном в коттеджах и намного сложнее. В этом случае к каждому радиатору идут отдельные трубы. Установка системы своими силами невозможна, требуется работа специалистов.
Сами аккумуляторы в зависимости от материала изготовления могут быть:
- биметаллический;
- алюминий;
- чугун;
- сталь.
Биметаллические элементы включают элементы из различных металлов и часто используются в квартирах. Они отличаются хорошей теплоотдачей, просты в монтаже, но при этом имеют достаточно высокую цену. Рабочее давление – 35 атм.
Алюминиевые батареи также не создают проблем при установке и отлично отдают тепло. Из-за давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к коррозии, но их нельзя монтировать с медными трубами, так как основание может отреагировать, что приведет к разрушению обоих элементов.
биметаллический алюминий Чугунные батареи чаще всего используются в старом жилом фонде. где этажей немного, так как их давление достигает всего 12 атм. В квартирах их устанавливают довольно редко. Радиаторы имеют значительный вес, что создает трудности при монтаже, к тому же они долго нагреваются и остывают.
Среди преимуществ можно отметить их прочность и долгий срок службы.
Стальные радиаторы имеют приемлемую цену и подходят для многоквартирных домов. Из недостатков потребители отмечают небольшой срок службы – около 15-20 лет. А также в этом случае нет возможности нарастить дополнительные секции. Прост в монтаже и может устанавливаться с любыми трубами.
чугун СтальВ зависимости от материала изготовления есть отличия в установке радиаторов. Чугунные ТЭНы благодаря своей прочности более устойчивы к механическим воздействиям, остальные требуют осторожности в работе с ними. Монтаж производить исключительно на стены из кирпича и бетона, если рядом стена из гипсокартона, необходима специальная подставка.
В современных моделях необходимо предусмотреть кран Маевского.
Способы подключения
СНиП прописывает основные правила установки радиаторов. Важна способность радиатора выдерживать давление. Материал производства не должен вступать в реакцию с трубами, к которым подведено изделие, во избежание коррозионных процессов. Аккумулятор следует расположить на 10 сантиметров ниже выступающей части подоконника, чтобы выпустить тепловой поток.
Расстояние между полом и нижней частью радиатора должно быть больше 10 и меньше 15 сантиметров. Это дело принципа, иначе нарушатся процессы равномерного теплообмена. Все секции должны соединяться плавно и не иметь значительных перепадов по высоте.
Чтобы теплоотдача происходила максимально эффективно, важно правильно разместить радиатор отопления.:watermark(5c1ace9e9101dae.ru.s.siteapi.org/watermark/buweklhpo9kcos0kco0408wo8cc4c0,-1,-1,0,15,none)/5c1ace9e9101dae.ru.s.siteapi.org/img/105ca1bc821e311504670608cf44644a20e38983.jpg)
Специалисты рекомендуют размещать его под окнами, чтобы минимизировать отвод тепла через эти участки. В случае, когда есть внешняя холодная стена, на ней рекомендуется размещать дополнительные устройства.
Вообще батареи в квартире могут быть расположены несколькими способами:
- боковое расположение;
- нижний;
- диагональ
- последовательно.
Наиболее популярным является боковое расположение аккумуляторов. Характеризуется высокой теплоотдачей. Труба, по которой течет горячая вода, вводится в верхний патрубок, а отвод идет из нижнего. В случае нижнего размещения оба соединения располагаются внизу. Схема актуальна, если трубы размещаются в полу или под цоколем.
Диагональ применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Стабильно актуален, когда в водопроводной системе достаточно напора, чтобы пропускать горячую воду через все батареи.
В случаях, когда необходима установка дополнительного радиатора, сначала нужно удалить охлаждающую жидкость из системы. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, остальное закрыть пробкой. Далее следует прикрепить сам аккумулятор и тщательно выровнять. После этого вводятся остальные элементы и все соединяется в единую систему, которая должна быть полностью герметизирована.
Правила замены
Бывают случаи, когда требуется замена радиаторов.
Это может произойти в двух случаях:
- отказ батареи;
- Замена старых радиаторов на новые.
В случае поломки обязательно известить ЖЭК и ДЭЗ. Представители этих организаций обязаны посетить квартиру, осмотреть и подтвердить, что восстановить старый радиатор невозможно, требуется его замена.
Может случиться так, что при ремонте или по другим причинам жильцы решили заменить старые радиаторы на более современные модели.
В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и документов, подтверждающих данный факт, замена аккумуляторов запрещена.
В процессе работы должны принимать участие представители вышеуказанной организации, в противном случае такие действия создают ряд проблем.
AT в первую очередь могут измениться параметры системы отопления всего дома. Кроме того, для установки нового радиатора необходимо перекрыть весь стояк, а это действие могут осуществить только сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также необходимо знать температурный режим, который напрямую будет влиять на то, сколько тепла будет отдавать прибор, и, соответственно, на благоприятный микроклимат в помещении.
После оформления всех документов Вы можете приобрести необходимые элементы и устройства. Далее согласовывается дата установки, согласно которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.
Подготовительные работы
Перед тем, как приступить к работам по монтажу отопительных приборов, необходимо уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Подготовьте рабочее место, а также необходимые инструменты.
Первое, с чего нужно начать, это перекрытие стояка. Если есть старые батареи, их нужно отключить, слить всю воду, а затем отключить от системы отопления.
При необходимости используйте насос, с помощью которого можно максимально удалить жидкость из радиатора.
При снятии теплоносителя необходимо определить места, где будет крепиться ТЭН. Далее установите кронштейны. Их понадобится 2 или 3 для того, чтобы закрепить верхнюю часть батареи, а также пара для удержания нижней. Расположение кронштейнов требуется проверять с помощью специального уровня. После этого сайт можно считать готовым к работе.
Установка
После проведения подготовительных работ можно приступать к непосредственной установке отопительных приборов, которые необходимо поставить на кронштейны. Если установка кронштейнов произведена правильно, задняя стенка радиатора будет плотно прилегать к опорам и будет надежно на них закреплена. При установке самой батареи необходимо учитывать, что необходимо выдерживать небольшой уклон, который составит около 3 миллиметров на 1 метр утеплителя.
Установлены батареи, к ним подведены трубы и фитинги, все это тщательно закреплено. От того, насколько качественно будут выполнены работы, зависит, насколько система будет герметизирована. Затем можно открыть стояк и заполнить его водой. Это позволит проверить, насколько плотны соединения.
При монтаже отопителей своими руками необходимо особое внимание уделить монтажу запорно-регулирующих элементов. Обязательна установка крана Маевского, потому что он и дальше будет играть основную роль в спуске воздуха в начале отопительного сезона. Элемент должен располагаться вблизи самой высокой точки.
При работе с однотрубной системой необходимо устанавливать байпас, имеющий вентиль, в отличие от двухтрубной, когда подключение происходит только с приводом, также имеющим вентиль.
Приводы крепятся к трубам с помощью динамометрических ключей. Эти ключи не входят в комплект, при установке радиатора специалисты привозят этот инструмент с собой. Если работа проводится самостоятельно, то ключи нужно будет купить, так как без них работа не будет завершена. Этот элемент обеспечивает надежное крепление крепежа.
Крепеж может быть закручен или не закручен, динамометрический ключ исключает такую ошибку. При слабом соединении в процессе эксплуатации возможно образование протечек, что создает серьезные проблемы. Когда работа будет выполнена, стыки должны быть надежно загерметизированы, для этого можно использовать специальный уплотнитель. Если позволяет материал, можно использовать сварку.
Другим важным этапом является опрессовка. Для его проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразно будет для этой цели вызвать сантехника из управляющей компании.
Пробный запуск системы отопления поможет выявить недостатки и ошибки в работе, чтобы при необходимости их можно было сразу и быстро устранить.
Как включить радиатор?
Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американка» открывается соединительный вентиль и обратка. Если течи не обнаружено, вентили на радиаторах сами открываются, а перепускной вентиль, наоборот, закрывается и вода начинает поступать в систему. Воздух откачан краном Маевского.
Когда системы отопления достаточно прогреты, открывается прямая труба для восстановления давления. На этом испытание заканчивается, и владельцы квартир смогут насладиться долгожданным теплом.
О том, как правильно установить батареи отопления своими руками, смотрите в следующем видео.
Сколько стоит ремонт радиатора?
Особенности
Ремонт радиатора обычно стоит от 100 до 500 долларов .
Специалисты по ремонту отопления взимают от 100 долларов США с до 250 долларов США в час плюс стоимость запчастей.
Цены зависят от типа вашего радиатора и его материала.
Небольшой ремонт радиатора и базовое техническое обслуживание могут не требовать помощи специалиста.
Получите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Утечки, ржавчина и полуночный лязг — сегодня радиаторы могут быть одним из самых распространенных отопительных приборов в домах, но они не лишены головной боли. Средняя стоимость ремонта радиатора составляет 90 200 долларов США 350 90 201 с помощью профессионала, хотя есть несколько простых работ по ремонту и техническому обслуживанию, которые вы можете выполнить самостоятельно гораздо дешевле.
Более сложный ремонт всегда требует наметанного глаза сертифицированный сантехник или специалист по HVAC , который будет взимать от 100 до 250 долларов в час плюс стоимость деталей и материалов.
Эти ценовые диапазоны включают в себя как детали, так и стоимость рабочей силы.
Больше деталей означает больше ремонтов, некоторые из которых найти сложнее, чем другие.
Однако по мере того, как вы будете узнавать свои радиаторы, вы сможете сказать, когда стандартное техническое обслуживание поможет.
Подход «сделай сам» сэкономит деньги, но выполняйте только базовый ремонт, чтобы обеспечить безопасность вашего дома и системы отопления.
Держите надежный местный Специалист по HVAC или местный сантехник всегда под рукой, как только вы подозреваете проблему. Давайте посмотрим на некоторые ответы, которые нужно иметь под рукой, чтобы не отставать от ремонта радиатора.
