Как устроена батарея отопления: основные принципы и особенности конструкции

Содержание

Как разобрать батарею (радиатор) отопления по секциям

В этой статье рассмотрим различные виды батарей и поэтапно распишем ответ на вопрос «как разобрать батарею отопления».

Выделяют несколько типов радиаторов. От того, к какой классификации относится батарея, зависит степень подачи теплоснабжения в квартиру или частый дом. По конструкции радиаторы так же отличаются, важно знать их строение, чтобы уметь правильно собрать и разобрать.

Содержание

Виды батарей (радиаторов) отопления
Стальные
Алюминиевые
Чугунные
Медные
Биметаллические
Как разобрать чугунную по секциям
Как разобрать алюминиевую по секциям

Виды батарей (радиаторов) отопления

Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:

Стальные

Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:

может нагревать комнату конвекцией, и излучением;
экономичный расход и небольшой вес;
эксплуатируется довольно долгое время;
быстро нагревается.

Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.

Алюминиевые

Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.

Обладает следующими достоинствами:

быстро нагревается и хорошо проводит тепло;
присутствует возможность добавить секции и клапаны;
маленькая масса.

Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.

Чугунные

Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.

Преимущества чугунных батарей:

прочны и почти не засоряются;
совместимы с другими материалами;
не изнашиваются;
многолетний срок эксплуатации.

Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;

Медные

Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.

Плюсы медных радиаторов:

небольшие и долго эксплуатированные;
экономично расходуются;
могут выдержать перепад давления и температуры;
большая теплопроводность.

Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.

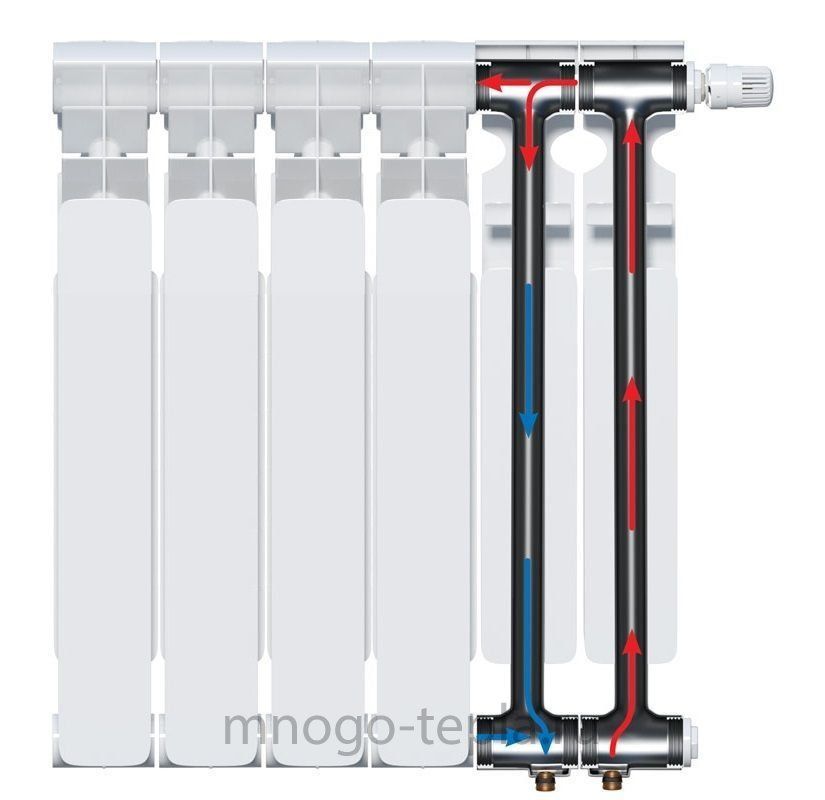

Биметаллические

Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:

срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
прочны и выдерживают гидроудары;
не подвержены коррозии и механическим воздействиям.

Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.

Возможно будет интересно прочитать статью на тему — разводка водопровода в квартире.

Как разобрать чугунную по секциям

Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.

Порядок разбора чугунной батареи:

отключить теплоснабжение в квартире;
разобраться с направлением откручивания пробок: ключ положить на батарею и довести до месторасположения втулки, траекторию необходимо отметить мелом;
прокрутить ключ для чугунных батарей в ту сторону, в которую идет резьба;
начать разбирать радиатор с первой секции;
произвести срыв резьбы сразу на двух никелях;
соблюдать пространство между секциями, чтобы избежать аварий впоследствии.

Эти действия необходимо выполнять не спеша и поэтапно.

Важно следить за направлением прокрутки инструментов и силой нажатия. Срывать резьбу следует аккуратно.

Как разобрать алюминиевую по секциям

Чтобы разобрать радиатор из алюминия, нужно подготовить радиаторный, ниппельный и гаечные рожковые ключи, болгарку, монтировку и разводной ключ.

Порядок разбора алюминиевого радиатора:

расстелите тряпку или газеты во избежание протекания батарейных жидкостей;
отключите подачу теплоснабжения в радиатор;
скрутить с торцов все переходники и заглушки;
ниппельным ключом отвинтить верхнюю и нижнюю гайки, прокручивая по часовой стрелке;
проверить целостность резьбы на батарее;
поместить на гайки уплотнительные кольца;
постепенно откручивать секции, соблюдая расстояние и не допуская перекоса между ними.

Нужно помнить, что алюминий может запросто деформироваться, поэтому следует очень осторожно быть с этим материалом.

Строительный фен поможет очистить батарею от ржавчины, которая накопилась за длительный эксплуатационный срок.

Таким образом, очень важно различать между собой радиаторы и правильно классифицировать отопительные батареи. Навык разборки батарей пригодится в случае возникновения непредвиденных аварийных ситуаций, вызванных протечками или шумами в самом радиаторе. При разборке необходимо четко следовать плану и аккуратно выполнять каждый этап.

Отопление в Германии — Стоимость Обогрева Жилья

Как немецкий менталитет сказывается на использовании отопления. Порядок оплаты, виды топлива и проблемы отопительных систем домов в Германии.

Переезжающие в Германию иммигранты долго привыкают к немецким отопительным стандартам в снятом жилье. Обычный сценарий знакомства:

О, батареи включаются по желанию, круто!
Холода наступили, запускаем. Тепло, уютно, восторг!
Через год: погодите, как это доплатить 8 сотен за отопление?
Почему теперь в два раза больше за коммуналку платить?!
Помогите!

Особенности немецкого менталитета в отоплении жилья

По опросам, 53% немцев следят за температурой в квартире, чтобы сэкономить. Две трети бюргеров считают достаточным уровень 20-22°C. 10% считают приемлемой температуру ниже 19°C. Большинство отключает отопление на ночь, потому что

“под одеялом же не холодно”. В среднем немцы тратят на отопление 45-50€ в месяц.

Иммигранты, как правило, привыкли мёрзнуть осенью до наступления отопительного сезона, а потом расхаживать дома в нижнем белье.

Комфортная температура в жилье зимой для русскоязычного человека 23-25°C. Ночью тоже. Из-за разницы иммигрант в многоквартирных домах начинает дополнительно отапливать соседей.

Ведь тепло хорошо передаётся через внутренние стены, особенно в старых постройках. Соседи-немцы начинают чувствовать, что им чего-то тепло стало и прикручивают батареи. Мигранты, наоборот, ощущают “похолодание” и выкручивают вентиль побольше.

Однажды наша соседка-немка заявила: “Какой у нас тёплый дом! Я зимой ни разу не включала отопление!”. Немудрено, ведь одинокая бабушка-одуванчик жила в маленькой двушке между большими трёшками. С обоих сторон проживали русскоязычные иммигранты, которые топили сильнее, чтобы не мёрзнуть.

Бабушке оказалось достаточно бесплатного соседского тепла.

Немцы экономят на отоплении, обычное положение вентиля на батарее между 1 и 2.

Оплата отопления в Германии

Дополнительную сложность в восприятии цен за расточительность в отоплении в Германии добавляет общепринятая предоплата за коммунальные платежи.

Арендовав жильё мигрант платит основную часть и доплату Nebenkosten. В последнюю статью расходов включается фиксированная сумма за тепло. Но это лишь предварительная оплата, ориентированная на средний расход в прошлые годы.

В немецком жилье установлены счётчики тепла. Конкретный тип и количество счётчиков зависит от конструкции и возраста отопительной системы. Раз в год приходит нанятый домоуправлением представитель компании, уполномоченной считывать данные. Вычисляются фактические затраты на отопление. Жилец получает перерасчёт.

Если за год на обогрев потрачено больше, чем предоплата, придётся доплатить. Стандартный немецкий потребитель тратит меньше непривычного к системе мигранта.

Поэтому при поиске аренды жилья в Германии рекомендуется при рассмотрении вариантов учитывать тонкости немецких отопительных систем и расчётов.

Варианты систем отопления в Германии

В немецких домах установлено десятки вариаций обогревательных конструкций. Вместо котельной, снабжающей горячей водой все батареи в городе, в Германии абсолютное большинство объектов недвижимости оснащены собственной системой нагрева.

Поэтому разброс в ценах велик и трудно предсказуем. Стоимость зависит от эффективности, вида топлива, способа измерения и других факторов.

Виды отопительных систем

По конструкции различают 4 типа:

Einzelheizung — приборы для обогрева отдельных комнат или одного помещения: камины, печи, электробатареи, газовые нагреватели. Обычно используются как дополнительные источники тепла. Но встречаются квартиры, где топят только так.
Etagenheizung — источник тепла для одной или нескольких квартир на этаже. Устанавливают из-за удобства и компактности. Но в обслуживании получается сравнительно дорого.
Zentralheizung — в доме, обычно в подвале, устанавливается нагревательная установка, обслуживающая все комнаты или квартиры. Используется в 80% случаев. Характеристики зависят от вида топлива и возраста.
Fernwärme — отдалённый тепловой источник, например, котельная. Встречается в землях бывшей ГДР.

Суть обогревательной установки сводится к простой схеме. Нагревательный элемент греет воду в котле, которая распределяется по трубам в водопровод и отопление.

Какое топливо применяют в Германии:

Доля источников энергии в немецком отоплении
Топливо	Немецкий термин	Процент
Природный газ	Gasheizung	49%
Мазут	Ölheizung	24%
Районное отопление	Fernwärme	9%
Дерево, древесные гранулы	Holz-/Holzpellet-Heizung	6%
Электричество	Elektroheizung, Stromheizung	5%
Тепловой насос	Wärmepumpe	3%
Солнечные батареи	Solarthermie	2%
Геотермальные источники	Erdwärme	2%
Уголь	Kohleheizung	1%

В использовании топлива сказываются региональные особенности.

Например, в Нижней Саксонии 60% домов жгут газ, а в Сааре — только 30%.

Газ

Газовое отопление — наиболее распространённое в Германии. 21 миллион приборов на газу обслуживают немецкие жилища. Половина применяет устаревший неэффективный способ сжигания газа для нагревания котла с водой. Современные установки используют конденсационный котёл, позволяющий осваивать энергию сгорания почти полностью.

Масло, мазут

На втором месте по частоте находится топливное масло. Техника считается супер-надёжной. Стоимость топлива зависит от экономической ситуации на нефтяном рынке. Нередко на цены закупки влияют политические решения немецких властей.

Отопительный котёл на древесных гранулах экологичен и экономен.

Дерево

Экономичным топливом долгое время считалось сжигание гранулов из прессованных опилок. Речь о возобновляемом источнике энергии, поэтому в новостройках несколько лет подряд небольшие частные и многоквартирные дома оснащались котлами сжигающими пеллетс.

В итоге спрос на гранулы вырос, что привело к резкому росту цен. Сейчас производители удовлетворяют запросы домохозяйств, но стоимость сырья не падает.

Электричество

По-прежнему нередко и в большом разнообразии встречаются электрические нагревательные конструкции. Привлекает простота установки и использования. Но по стоимости эксплуатации обогрев электричеством самый дорогой.

Тепловой насос

Экологически чистый и эффективный способ добычи тепла не распространён повсеместно лишь из-за конструктивной сложности и дороговизны. Используется в новостройках, где возможно бурение глубоких скважин для добычи тепла из недр земли или подземных вод. Срок окупаемости — 10-15 лет.

Солнечная энергия

Применяется параллельно с другими отопительными системами, потому что климат в Германии не позволяет надеяться круглый год получать тепло от солнечных батарей. Выгодность обоснована государственной поддержкой во многих федеральных землях.

Тёплый пол обычно используется в комбинации с тепловым насосом.

Обслуживание систем обогрева

За своевременный технический осмотр и плановую проверку отопительной системы в частном доме отвечает владелец. В многоквартирных нанимается домоправитель, который также отвечает за исправность обогревательной установки.

Допуск к контролю и ремонту отопления в Германии имеют профессиональные трубочисты. Домовладелец обязан вызывать трубочиста в установленные законом сроки, выполнять указания по эксплуатации и оплачивать сервис.

Обычно владелец недвижимости или домоправитель заключает контракт на обслуживание с фирмой имеющей соответствующую лицензию в регионе.

Цена обслуживания зависит от типа системы. В среднем один визит обходится в 90-150€. В год требуется 1-3 проверки.

После проверки составляет протокол, куда вносится полное описание работ, настройки оборудования и прочая важная информация. Составление протокола оценивается в 30-40€.

Стоимость проверок перекладывается на арендатора, а ремонт оплачивает арендодатель.

Проблема устаревшего отопительного оборудования

Средний возраст отопительной системы в немецком доме — 17 лет. Особенно часто старые установки находятся на юге Германии.

Зимой 2018 немецкая семья из четырёх человек погибла в результате неисправности отопительной системы. Выхлоп от котла попал в квартиру. Двое детей и родители умерли во сне от отравления окисью углерода.

Немцы экономят на проверке отопления. Владельцы недвижимости пренебрегают техосмотром отопительных систем, экономя на стоимости вызова специалиста.

Теоретически, пропуск положенных по закону регулярных осмотров котла влечёт за собой штраф. Но на практике ведомства отвечающие за надзор обогрева домов испытывают хронический недостаток чиновников. Проверки производятся спустя рукава, нерегулярно и не полностью.

Союз трубочистов Германии сообщал о сотнях тысячах нарушений в эксплуатации обогревательных котлов из-за превышения норм содержания вредных для здоровья веществ в выхлопе. Старые системы отопления дороги в обслуживании, неэффективно расходуют топливо и смертельно опасны.

Если хозяева недвижимости не исправляют найденные недостатки, согласно немецкому закону об энергосбережении, им угрожает штраф до 50 000€ и полное отключение отопления.

09-08-2020, Степан Бабкин

Аккумуляторы красивого зеленого тепла – Как это работает

Энергия для вашего аккумулятора тепла может поступать из нескольких источников:

Принципы работы аккумулятора тепла

Работает как грелка для рук …

Нажмите, чтобы выпустить тепло…

Подзарядка горячей водой…

Этап 01 – Зарядка тепловой батареи

Энергия из любого источника может быть добавлена к батарее для ее зарядки .

Будь то электричество из национальной сети ночью или солнечные фотоэлектрические панели днем, газовый котел или котел на биомассе, ветряная турбина или даже насос источника воздуха.

Подобно кипячению карманной грелки в воде, эта энергия, добавленная к батарее, изменяет состояние материала с фазовым переходом (PCM), показанного здесь зеленым цветом.

Поглощая энергию в виде тепла, PCM меняет состояние и сохраняет ее до тех пор, пока она не понадобится.

Подобно грелке для рук, которая не излучает тепло до тех пор, пока металл не щелкнет, так и батарея тепла не отдаст свое тепло, пока вы не пропустите через нее воду.

Этап 02 – Разрядка аккумулятора тепла

Подача холодной воды – подача горячей воды.

При подключении батареи отопления к водопроводной трубе, а затем открытии крана или включении душа холодная вода под давлением проходит через теплообменник высокой мощности в батарее.

Как только аккумулятор немного зарядится, он может сливать горячую воду. После полной зарядки устройство размера 9 даст вам 300 литров воды при температуре 40°C, что достаточно для множества расслабляющих душей.

PCM в аккумуляторе передает свое тепло воде через теплообменник, вода очень быстро нагревается до 55°C.

Это слишком жарко для домашнего использования, поэтому мы установили устройство, чтобы снизить температуру до более приемлемой температуры.

Блок PCM охлаждается за счет теплопередачи и возвращается в свое холодное состояние. Аккумулятор можно заряжать во время отвода горячей воды.

Они прошли более 40 000 циклов зарядки и разрядки без единого сбоя или какого-либо ухудшения состояния PCM. Это более 50 лет ежедневного использования.

Доступен в различных размерах в соответствии с вашими требованиями.

Размер 3

Эквивалент 80-литрового бака. Для малого бизнеса и дополнительных квартир.

Размер 6

Эквивалент 150-литрового бака. Для недвижимости с 2/3 спальнями, 1-2 ванными комнатами или бизнес с душевой кабиной.

Размер 9

Эквивалент 210-литрового бака. Для недвижимости с 3/4 спальнями, 2-3 ванными комнатами или большим бизнесом с душевыми.

Размер 12

Эквивалент 280-литрового бака. Для больших владений с большим количеством спален и ванных комнат или больших деловых и спортивных павильонов.

Два видео на YouTube для подробного ознакомления с тепловыми батареями

Продолжительность: 17 минут 56 секунд

В этом видео житель Оркнейских островов Джонатан Портерфилд описывает, как он использует тепловую батарею для обеспечения дом с использованием солнечной энергии в качестве источника энергии. Затем он продолжает отвечать на несколько вопросов, присланных ему зрителями его предыдущих видео.

Продолжительность: 11 минут 56 секунд

В этом видео корреспондент Energy Storage News посещает штаб-квартиру Sunamp в Восточном Лотиане, чтобы поговорить с Эндрю Бисселлом, главным исполнительным директором Sunamp, и профессором Колином Пулхэмом из Эдинбургского университета, о работе и КПД тепловой батареи.

ЗАПРОС А

ПЕРЕЗВОНИТЕ

ИЗ КРАСИВО ЗЕЛЕНЫХ ТЕПЛОВЫХ БАТАРЕЕК

Повышайте уровень своих приключений с помощью литиевой батареи с подогревом

Сейчас 23:00, а кемпер ощущается как холодильник. Вы включаете выключатель, но не играете в кости. Сила не работает. Что-то должно быть не так с вашей домашней батареей. Ты хватаешь фонарик и подходишь, чтобы проверить. Конечно же, это из сока. Но слишком холодно, чтобы заряжать его.

Были там? Неожиданное похолодание может буквально оставить вас в темноте. Но только не в том случае, если у вас есть литиевая батарея с подогревом.

Литиевые батареи имеют самый широкий рабочий температурный диапазон среди всех батарей глубокого цикла. Но даже они не могут заряжаться ниже 0°C. Литиевые батареи с подогревом решают эту проблему за счет встроенного грелки. Обо всем этом читайте ниже!

Как работает литиевая батарея с подогревом

Литиевые батареи LiFePO4 без проблем работают при температурах от –20°C до 60°C (от –4°F до 140°F). Их можно заряжать при температуре от 0°C до 45°C (от 32°F до 113°F). Они автоматически определят, когда слишком холодно для зарядки.

Так что же произойдет, если температура на термостате достигнет, скажем, -1°C? Когда вы подключаете литиевую батарею, ее BMS (система управления батареями) предотвращает ее зарядку.

Другое дело, если вы купили литиевую батарею с подогревом. Его инновационная система отопления является автоматической и бесшовной. Таким образом, вы можете пойти дальше и подключить аккумулятор к зарядному устройству. Внутренние нагревательные компоненты включатся, доводя ячейки до приемлемой температуры. Как только эта температура будет достигнута, ваша батарея начнет заряжаться.

Почему литиевая батарея с подогревом меняет правила игры

Пришло время разогреть ваши приключения! И тем самым мы говорим, что вы можете навсегда избавиться от беспокойства о холодной батарее. Как? С нагретой литиевой батареей.

Думайте о них как о зимних шинах для вашего автомобиля. Незаменим зимой! Но они также похожи на всепогодные шины, спасая вас от того случайного шквала, который угрожает отправить ваши шины в штопор.

Аккумулятор с подогревом необходим любителям автодомов, которые время от времени могут страдать от холода. Или любой, у кого есть заснеженные места для кемпинга в их списке желаний. Но это не все. Вот что еще вы можете сделать с этим зверем батареи:

Охота в холодную погоду
Питание осветительных приборов или камер на открытом воздухе, в удаленных местах
Подледная рыбалка
Снежный кемпинг
Посетите свой список северных направлений
Подключение к солнечной энергии для надежного отключения электроэнергии от сети
Всесезонный фургон или жилой дом на колесах
Резервное аварийное электроснабжение во время отключения электроэнергии в зимнюю бурю
Выйдите из дома и оставайтесь на улице дольше, не беспокоясь о погоде.
Коммерческое использование: подметальные машины, подъемные ворота. Отсутствие потерянного рабочего времени из-за непригодных батарей.

Так что не откладывайте свою страсть к путешествиям на зиму. Выходите на улицу и занимайтесь любимым делом — с литиевой батареей с подогревом!

Типы литиевых батарей с подогревом

Важно убедиться, что размер литиевой батареи с подогревом подходит для вашего приложения. LithiumHub предлагает батареи с подогревом следующих размеров:

12 В, 125 Ач, литиевая батарея глубокого цикла с нагревателем
Литиевая батарея глубокого разряда 12 В, 300 Ач с нагревателем

Литиевая батарея с подогревом 12 В 125 А·ч — идеальный выбор для домашней батареи на колесах, солнечной установки или коммерческого применения. А если вы любите рыбалку круглый год, вы можете использовать его в качестве морской батареи глубокого разряда.

Кроме того, 12 В 125 Ач может работать в качестве стартерной батареи, совместимой с двигателями Yamaha или Mercury мощностью 250 л.с. Теперь ничто не может встать между вами и вашими приключениями, даже метель.

Хотите что-то с большей силой тока? Вам может подойти литиевая батарея с подогревом 12 В 300 Ач. Это может помочь вам пережить зимние бури в вашем доме на колесах, имея при этом достаточно мощности. Вы также можете использовать его для запуска двигателей с эквивалентом CCA до 1100 А или для хранения солнечной энергии.

Возможно, у вас уже есть свинцово-кислотные или литиевые аккумуляторы для жилых автофургонов. Вы можете легко заменить их литиевыми батареями с подогревом. Они готовы к заселению. Вы можете соединить до 4 последовательно и столько, сколько вам нужно параллельно. Они также обладают теми же преимуществами, что и литиевые батареи без подогрева, например:

До 70 % меньше веса, чем свинцово-кислотные батареи.
Молниеносная зарядка и совместимость со многими популярными зарядными устройствами.
3000-5000 средний срок службы (10+ лет)
Глубина разряда 99 % (DOD)
Просмотр состояния батареи на телефоне с помощью Bluetooth
Балансировка ячеек и защита от низкого/повышенного напряжения
Полная система BMS и защита от короткого замыкания

Готовы испытать себя на морозных подвигах и отдыхе на леднике? Ваша литиевая батарея с подогревом — ваш помощник, который вас не подведет.

Промышленная вентиляция в Москве строительство монтаж в Подольске
