Схема подключения электрокотла к системе отопления и сети на 220 и 380 В.

Современные электрокотлы очень популярны, поскольку весьма просты в установке и настройке. Они не требуют строительства дымоотводной системы и вытяжной вентиляции, наличие отдельной комнаты для размещения котла.

Типовые модификации электрокотлов уже содержат в себе все необходимые компоненты и функциональные узлы: сетевой насос, расширительная емкость, терморегулятор, группа безопасности.

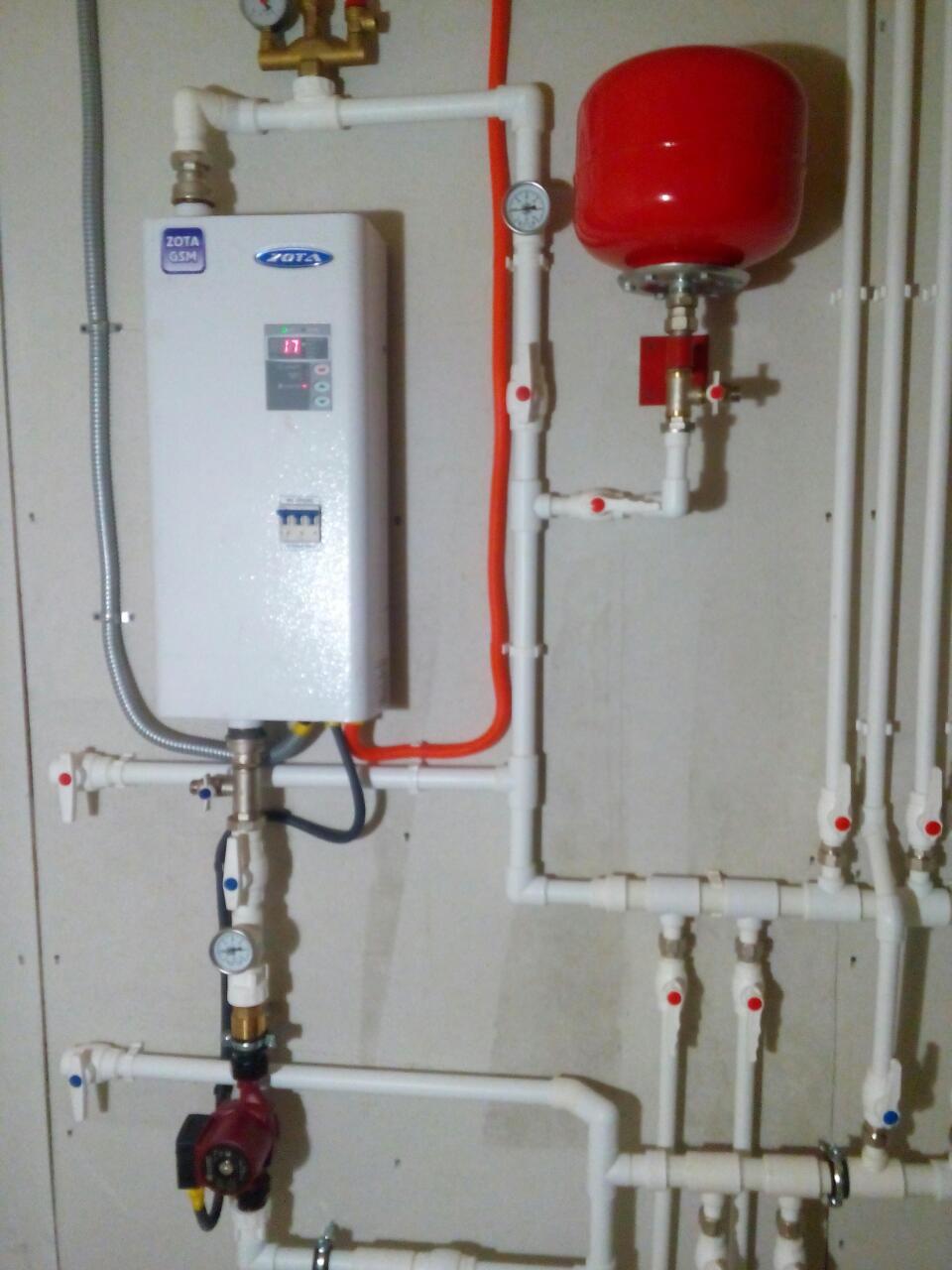

Правильный монтаж влияет на сложность подключения. Источник фото: termo-volga.ru

Поэтому выполнить подключение электрокотла очень просто, поскольку потребуется обвязать минимальное количество внутридомовых инженерных сетей и не придется делать выбор расширительного бачка.

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

• конфигурации;
• характеристикам тепловых режимов;
• конструкционным решениям;
• типу нагрева;
• заводам-изготовителям;
• стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

• установка агрегата с обвязкой электронасоса и расширительной емкости;

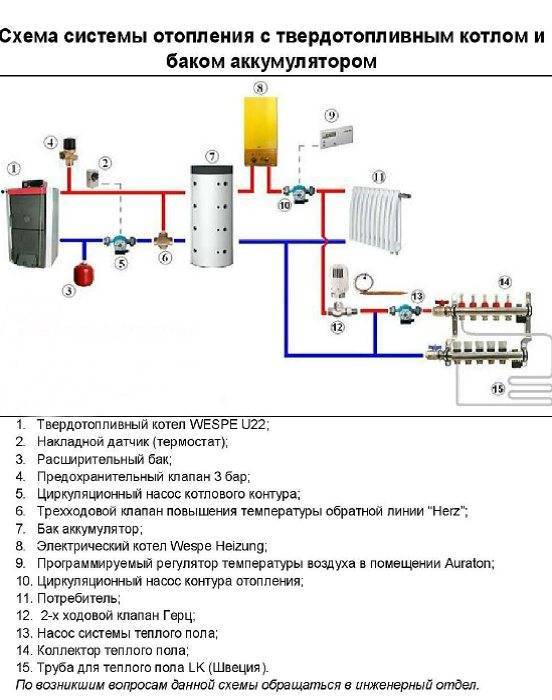

• установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
• обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
• присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
• подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

• двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
• одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим “0”. К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на “треугольник” иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Установка и монтаж электрического котла

• Электрический котел более прост в установке и эксплуатации, нежели твердотопливные или газовые агрегаты. Он не требует подключения к газопроводу, дымоходу. Его принцип действия основан на преобразовании энергии электрического тока в тепловую посредством использования нагревательного элемента – ТЭНа. Однако не следует забывать, что электричество – самый дорогостоящий ресурс.


Подготовительный этап

Установка электрического котла, как и любого другого, требует разработки проекта. Лучше если этим займутся специалисты, так как неправильно рассчитанная мощность отопительного агрегата может привести к аварийным ситуациям.

Покупка отопительного агрегата произведена, пора монтировать его на стену. Сертифицированные приборы комплектуются специальным кронштейном для крепления.
Его размещение требует особых условий:

• Необходимо предусмотреть пространство для возможных сервисных операций.

• Расстояние от верхней крышки котла до потолка не должно быть менее 800 мм.

• От передней крышки до ближайшего препятствия не может быть менее 700 мм.

• Полметра должно быть от низа котла до пола.

• Правильность крепления кронштейна проверяют с помощью уровня.


• Подключение к электросети


Электрический котел, в зависимости от мощности, требует наличия одно- или трехфазной системы электроснабжения. Мощность настенного агрегата не превышает 60 КВт. Напольные же отопительные приборы имеют куда более ощутимые значения. Независимо от вида котла при его мощности более 12 КВт требуется наличие трехфазной электросети.

Монтаж электрического котла к системе энергоснабжения обязательно осуществляется через устройство защитного отключения (УЗО). В условиях постоянных перебоев с напряжением в электросети требуется монтаж входного автоматического выключателя.

Не следует забывать и о заземлении. Организовать его можно, подключив прибор к металлической части конструкции здания, в свою очередь, уже имеющей заземление. Нельзя подключать заземление к нулевой фазе вашей проводки. Это запрещено правилами техники безопасности.


Подключение электрического котла к системе отопления

Схема подключения настенного агрегата представляет собой цепь, состоящую из расширительного бака, нагревателя, циркуляционного насоса (может отсутствовать), запорной арматуры и радиаторов отопления.
Если в доме расположена система с естественной циркуляцией, то чем, ниже, будет расположен агрегат, тем лучше будут прогреваться батареи. В системах с циркуляционным насосом место расположения котла не принципиально. Но лучше избегать высоких точек, так как это может привести к возникновению воздушных пробок, перегреву ТЭНа и его поломке. Электрический котел следует врезать в разрыв теплоносящей магистрали, то есть в место, где соединяются контуры. Так обеспечивается наиболее равномерное распределение теплоносителя по системе отопления.

Перед расширительным баком располагаются предохранительный клапан. На выходе из котла монтируются воздухоотводный клапан для предотвращения воздушных пробок в системе. Также установка электрического котла связана с врезкой запорной арматуры перед всеми приборами для легкого их демонтажа.

Перед циркуляционным насосом по направлению от отопительных приборов к электрическому котлу располагается фильтр. Он не позволяет частицам накипи, поступающим из труб системы отопления, попасть в насос.


Запуск и эксплуатация электрического котла отопления

Перед первым запуском котла необходимо удалить излишки воздуха через специальный воздухоотводный клапан и повернуть ручку термостата на минимум. Затем включить прибор, добавить температуры и проверить правильность работы всех функции.

К процессу установки электрического котла лучше привлекать специалистов. Ваша самодеятельность может привести к нежелательным последствиям в виде выхода дорогостоящего оборудования из строя.


Электрические котлы их особенности монтажа

В настоящее время различное отопительное оборудование пользуется большой популярностью во всём мире. Электрокотел устанавливают, как в жилых помещениях, так и в помещениях, которые не предназначены для проживания. К числу наиболее распространённых видов отопительного оборудования относятся отопительные котлы, которые работают на различных видах топлива, начиная от природного газа и заканчивая дизельным топливом. Принцип их работы заключается в том, что используя энергию сгораемого топлива, они нагревают воду для отопления помещений.

Среди многих разновидностей отопительных котлов, используемых в различных помещениях, особое распространение получили котлы, которые работают на электрической энергии. Эти котлы применяются, как в частных домовладениях, так и для того, чтобы отапливать различные производственные, торговые, складские и коммерческие помещения. По своей конструкции электрические котлы гораздо проще традиционных газовых котлов. Электрические котлы не нуждаются в том, чтобы их постоянно обслуживали, а также являются безвредными в экологическом аспекте и безопасными для здоровья людей. Кроме того, они отличаются бесшумностью, невысокими ценами и компактными размерами. Эти обстоятельства способствуют тому, что такие котлы являются очень популярными в тех помещениях, которые имеют небольшую площадь.

Электрические котлы широко распространены в различных жилых помещениях в европейских странах, а также находят своё применение и на территории Российской Федерации и в других странах СНГ. Их используют преимущественно в тех местах, где нет возможности для проведения газопровода, а также использования прочего отопительного оборудования.

Котёл электрический является достаточно простым устройством. Данный котёл состоит из теплообменника, включающего в себя бак и электронагреватели, блока управления и регулировки. В качестве основного достоинства такого котла можно указать возможность осуществления монтажа электрического котла в автономном режиме, а также простоту поддержания определённой температуры в доме, квартире, складском или торговом помещении.
В качестве недостатков котла можно отметить то, что он является достаточно дорогим в обслуживании, поскольку стоимость электрической энергии достаточно высока. Кроме того, электрические котлы отличаются невысокой мощностью, а также требуют поддержания определённого уровня напряжения. Обычно котлы электрические применяются в тех случаях, когда нет возможности для того, чтобы подключить отопительную технику к централизованному газовому трубопроводу.

Монтаж электрического котла даёт возможность обеспечить тепло в любом помещении, начиная от квартиры или дома, и заканчивая складом, офисом или производственным цехом. При этом можно обеспечить высокий уровень комфорта и безопасности в сочетании с экологической чистотой и практичностью того или иного электрического котла. Электрические котлы можно эксплуатировать в течение продолжительного периода времени при соблюдении определённых условий эксплуатации.

Как включить водонагреватель и пилотную программу водонагревателя

У вас холодная вода? Скорее всего, ваш водонагреватель выключился. Ваш водонагреватель может отключиться по разным причинам, от незначительных проблем с электричеством или газом до полного отказа системы. Если у вас есть газовый водонагреватель с запальником, пламя может погасить такой простой порыв ветра, как порыв ветра. В любом случае, первое, что вы хотите сделать, прежде чем поднять трубку телефона и вызвать мастера, — попытаться снова включить водонагреватель.

Это также может вас заинтересовать: Не забудьте смыть! Шестишаговое руководство по промывке газового или электрического водонагревателя

Если водонагреватель не нуждается в ремонте или замене, вы сможете восстановить его в рабочем состоянии самостоятельно. Вот как снова запустить газовый или электрический водонагреватель.

—————————————-

Распространенные типы водонагревателей

Способ включения водонагревателя зависит от типа используемого водонагревателя. Большинство домохозяйств имеют либо газовый, либо электрический водонагреватель. Работают они довольно просто: бак наполняется водой, а нагревательные элементы в баке нагревают воду.

Проточные водонагреватели становятся все более распространенными. Вместо того, чтобы держать горячую воду в баке, эти водонагреватели используют перегретые змеевики, которые нагревают воду немедленно и по мере необходимости, поэтому их иногда называют водонагревателями по требованию.

——————————————-

Как включить газовый водонагреватель

Если у вашего водонагревателя есть контрольная лампа, это газовая модель. Чтобы снова включить его, выполните следующие действия:

1. Выключите газ

Запорный газовый клапан водонагревателя должен иметь четкую маркировку. Установите его в положение «Выкл.». Подождите не менее пяти минут, чтобы убедиться, что газ рассеялся.

2. Проверьте наличие открытых клапанов или кранов

Перекройте все краны или краны, подключенные к резервуару, которые могут быть открыты. Это всегда полезно проверить при устранении неполадок в водонагревателе, так как один из клапанов мог быть открыт.

3. Включите подачу холодной воды

Затем включите подачу холодной воды к водонагревателю. Если вы предпочитаете сначала слить его и начать все заново, вы можете это сделать. Очень важно убедиться, что бак заполнен, прежде чем снова включить его. Включение водонагревателя, когда он пуст или когда уровень воды низкий, может привести к его повреждению. Вы также можете потратить это время на промывку системы. Промывка водонагревателя каждые один-три года может помочь удалить осадок и продлить его срок службы.

4. Зажгите пилотную лампу

Каждый производитель рекомендует свой набор шагов для повторного включения контрольной лампы, поэтому крайне важно следовать конкретным инструкциям, прилагаемым к вашему устройству. Обычно вы можете найти эти инструкции на боковой стороне бака или в руководстве пользователя. Это важно: если вы в любой момент почувствуете сильный запах газа, прекратите свои действия, перекройте главный газовый кран в вашем доме и вызовите мастера.

Вот основные шаги по повторному включению пилота, в зависимости от того, какая у вас система: автоматическая или ручная:

Электронный воспламенитель

Удерживая нажатой кнопку пилотного воспламенителя, нажмите кнопку генератора искры. Продолжайте удерживать кнопку запальника в течение 20–30 секунд, пока она не загорится. Если пилот водонагревателя не загорается по прошествии этого времени, возможно, вам придется нажимать искровой генератор каждые 10 секунд, пока он не загорится. Обычно вы можете видеть, горит ли он через маленькое стеклянное окошко, где находится пилот. Когда он загорится, поверните ручку управления в положение «Вкл.».

Ручной пилот

Найдите доступ к контрольной лампе. Нажмите и поверните газовый клапан в положение «Пилот». Удерживая ручку нажатой, используйте длинную зажигалку, чтобы зажечь пилотную горелку. Продолжайте нажимать на ручку или кнопку в течение примерно минуты. Медленно отпустите ее и снова поверните в положение «Вкл.». ” Вы должны услышать свист или щелчок, указывающие на то, что основная горелка зажигается.

После того, как вы снова зажжете контрольную лампу, дайте резервуару для воды нагреться не менее часа, а затем проверьте, работает ли он.

Еще статьи по теме:

• Извечный вопрос: мой водонагреватель газовый или электрический?
• Как правильно слить воду из водонагревателя
• Вот сколько будет стоить замена водонагревателя
• Стоит ли покупать проточный водонагреватель?
• 7 контрольных признаков того, что водонагреватель не работает

Как включить электрический водонагреватель

Электрические водонагреватели не имеют запальника, поэтому процесс очень прост. Во-первых, убедитесь, что выключатель, управляющий водонагревателем, выключен. Проверьте, нет ли открытых клапанов или кранов, и закройте их. Затем включите холодную воду, чтобы наполнить резервуар для горячей воды. Как только он заполнится, все, что вам нужно сделать, это снова включить выключатель. Так же, как газовый водонагреватель, для нагрева может потребоваться час или больше.

Что делать, если мой водонагреватель по-прежнему не работает?

При регулярном обслуживании электрические и газовые водонагреватели могут исправно работать долгие годы, но ничто не вечно. Если вы безуспешно пытались включить водонагреватель и зажечь запальник, обратитесь к специалисту, чтобы узнать, не нужно ли его отремонтировать или заменить.

Как включить водонагреватель

Вы когда-нибудь принимали душ, когда водонагреватель был выключен? Было ли это приятно? Возможно нет. Будь то новая установка или вы переезжаете в давно пустующий дом, вам нужно знать, как включить водонагреватель. Это задача, которую вы хотите начать за несколько часов до того, как вам понадобится горячая вода, потому что именно столько времени потребуется, чтобы нагреться.

Эта задача достаточно проста для любого начинающего мастера. Вам не нужно быть экспертом. Просто следуйте простым шагам, описанным в этой статье. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.

Начало работы

Прежде чем мы начнем, нам необходимо установить, с каким водонагревателем вы имеете дело. Шаги для электрической установки будут сильно отличаться от установки на газовом топливе. Вам также необходимо учитывать, является ли водонагреватель накопительным баком или безбаковым.

Как включить электрический водонагреватель

Здесь важно помнить, что вы можете необратимо повредить нагревательный элемент, если он не погружен в воду, поэтому вы должны убедиться, что бак полон . Для этого откройте кран горячей воды на приспособлении где-нибудь рядом с водонагревателем. Если вы видите постоянный поток, вы знаете, что бак полон. Если он брызгает и шипит, то вам нужно больше воды в баке. Убедитесь, что клапан подачи воды открыт.

Теперь, когда бак полон, вы готовы включить водонагреватель:

1. На выключателе переключите соответствующую цепь на на .
2. Подождите (нагрев займет несколько часов).
3. Ваш водонагреватель может по умолчанию установить температуру 120 градусов по Фаренгейту, что мы и рекомендуем. Обратитесь к руководству пользователя, чтобы узнать, есть ли ручка (возможно, скрытая под накладкой), которую вам нужно повернуть на 120, high или hot .

Как включить газовую колонку

Этот процесс немного сложнее, и мы посвятили ему целую статью. После того, как вы наполнили бак водой, вы должны зажечь пилот. Пожалуйста, обратитесь к , как зажечь пилотный водонагреватель для получения более подробной информации, но вот основные шаги:

1. Выключите газовый клапан
2. Доступ к контрольной лампочке
3. Найдите горелку
4. Подготовка к включению пилот режим
5. Подсветка пилота
6. Удержание кнопки газа в пилотном режиме
7. Включи газ

Вы также можете посмотреть это видео на ehowhome.
