каким оптимальным диаметром трубы делать отопление, фото и видео примеры

Содержание:

1. Правильно подобранный диаметр труб – залог качественного отопления
2. Технические характеристики труб отопления
3. Принцип расчета диаметра труб для отопления
4. Дополнительные параметры системы отопления

Монтаж системы отопления, как в постройке частного типа, так и в квартире многоэтажного дома – мероприятие очень ответственное, поскольку от качества выполнения этой работы будет напрямую зависеть комфорт проживания в жилище. Очень важно внимательно подойти к расчету параметров всех структурных элементов системы, в том числе, выбрав оптимальный диаметр трубы для отопления, чтобы процесс обогрева был максимально эффективным и вместе с тем экономичным.

Неотъемлемую роль в процессе теплоснабжения дома играют трубы, поэтому крайне важно разобраться с тем, каким должен быть оптимальный диаметр труб для отопления.

Именно об этом далее и пойдет речь.

Правильно подобранный диаметр труб – залог качественного отопления

То, каким диаметром трубы делать отопление в жилой постройке, требуется определить еще на этапе проектирования всех коммуникация дома, чтобы в дальнейшем избежать любых ошибок, связанных с неправильно смонтированным оборудованием.

Одно из важнейших условий, которые необходимо соблюсти при монтаже системы отопления – предусмотреть экономный расход энергии, по возможности сократив потенциальные теплопотери, так как в некоторых случаях даже при большом расходе энергии помещения дома обогреваются плохо.

Так, помимо таких стандартных параметров, как длина и ширина, при проектировании системы теплоснабжения, очень важно учитывать также и диаметр трубы для отопления частного дома, так как этот показатель способен в корне изменить производительность работы в ту или иную сторону.

Обусловлено это тем, что циркуляция теплоносителя в системе, а точнее его объем, идущий по трубам, напрямую зависит от того, какое сечение имеют трубы. При этом весьма распространенное заблуждение очень многих потребителей заключается в том, что, по их мнению, увеличение диаметра трубы прямо пропорционально объему поступающего тепла. Однако такое суждение категорически неверно, так как слишком большое сечение станет причиной существенного снижения давления в системе и приведет к прекращению нагрева.

Для того чтобы правильно определить диаметр медных труб для отопления, а также труб из других материалов, например, из полипропилена, необходимо руководствоваться тем, какой принцип циркуляции воды используется в конкретной постройке. Для помещения, подключенного к центральному отоплению, принципы монтажа системы теплоснабжения будет теми же, что и для стандартной квартиры в многоэтажном доме.

Но при работе с автономной системой следует, в первую очередь, обратить внимание на тип применяемых для такой работы труб, а также учитывать, обустраивается ли система отопления, функционирующая с естественной циркуляцией, либо движение теплоносителя осуществляется за счет специального насоса.

Технические характеристики труб отопления

Как уже говорилось ранее, в процессе обустройства отопления особое внимание следует уделить трубам, а точнее, их техническим характеристикам, которые обычно бывают следующими:

• внутренне сечение, напрямую влияющее на объем циркулирующего в трубе теплоносителя;
• диаметр снаружи трубы – не менее важный параметр, особенно необходимый при составлении схемы будущей системы отопления;
• сечение, которое часто именуется условным. Как правило, так называется средний показатель диаметра трубы, измеряемый в дюймах. Но такая мера расчета не будет характерна для труб, изготовленных из разных материалов, поскольку в зависимости от технологии производства расчет может идти и по внутреннему, и по внешнему сечению. Такую особенность труб крайне важно учитывать в том случае, если планируется монтаж системы их разных по типу элементов.

Далее следует более подробно рассмотреть то, как именно можно рассчитать диаметр труб для различных по площади построек.

Принцип расчета диаметра труб для отопления

Один из главных показателей, требуемых для качественного расчета такого параметра, как диаметр труб для отопления частного дома – это тепловая нагрузка (подробнее: “Расчет тепловых нагрузок на отопление, методика и формула расчета”). Так, специалисты советуют проводить все вычисления с учетом того, что для нормального обогрева 1 м² жилого помещения со стандартной высотой перекрытий (2,5 метра) требуется примерно 100 Вт мощности тепла.

К примеру, для того, чтобы обеспечить необходимым объемом тепла помещение с общей площадью в 25 м², необходимо воспользоваться следующей формулой: 25 * 100 = 2500 Вт (2,5 кВт), то есть понадобиться около 2,5 кВт тепловой мощности.

Для расчета диаметра отопительной трубы следует руководствоваться следующими данными:

• при мощности в 5,5 кВт сечение трубы должно быть равно 0,5 дюйма;
• если тепловая нагрузка составляет 14,6 кВт, то диаметр трубы должен иметь параметр ¾ дюйма;
• при условии, если мощность системы отопления равна 29,3 кВт, то сечение трубы должно составлять 1 дюйм.

Дополнительные параметры системы отопления

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы система теплоснабжения функционировала стабильно и качественно, следует учитывать не только диаметр труб, но и такой показатель, как коэффициент передачи тепла, влияющий на температуру циркулирующего теплоносителя.

Стоит помнить, что самым низким этот параметр является у чугуна, наиболее высоким – у алюминиевых приборов отопления, а среднее значение коэффициента теплопередачи характерно для моделей из биметалла.

При обустройстве теплоснабжения не менее важно также рассчитать и количество секций, из которых будет состоять отопительный агрегат. Рассчитывать это число следует с учетом мощности тепла, которой обладает система.

Еще одно крайне важное свойство, о котором необходимо помнить – давление в трубах. Как правило, оптимальный параметр этого показателя должен варьироваться в пределах от 1,5 до 2 атмосфер. При условии, если значение будет более высоким, возникает серьезный риск разгерметизации системы и ее поломки. Контролировать рабочее давление в системе можно, оснастив ее специальными приборами, именуемыми манометрами, а предотвратить большой напор можно, смонтировав такое устройство, как бак расширения.

Таким образом, можно с уверенностью сказать, что проектирование и монтаж системы отопления – процедура очень непростая и требующая кропотливой и сложной работы. Поэтому при возникновении любых сомнениях в собственных силах правильнее всего будет доверить ее выполнение профессиональным мастерам, способным помочь не только с установкой отдельных элементов, но и с выбором тех или иных конструкций.

У опытных специалистов обычно всегда имеются различные фото уже готовых систем и детальные видео по их правильной сборке.

Некоторые детали о трубах отопления на видео:

Диаметр трубы для отопления – делаем правильный выбор

Все мы понимаем, что, когда дело касается отопления помещений, на первое место выходят так называемые тепловые потери отопительной системы дома. И их обязательно надо снижать. Это закон теплотехники, от которого зависит эффективность работы самой системы, экономичность потребления топлива и оптимальный температурный режим в комнатах. На тепловые потери влияет много факторов, один из них – это диаметр трубы для отопления. Казалось бы, не самый существенный фактор, но это только на первый взгляд. Поэтому стоит в нем разобраться.

Во-первых, необходимо отметить, что сечение трубы в независимости от материала, из которого она изготовлена, влияет на гидродинамику трубопровода. Поэтому просто так бездумно относится к выбору нельзя. Многие обыватели считают, что, чем больше диаметр трубы, тем эффективнее будет работать отопление дома. Это неправильно, ведь большое сечение требует большого количества теплоносителя, который надо будет нагревать, а значит, затрачивать большое количество энергоносителя. Это первое.

Второе – в таком контуре резко падает давление. А это может привести к тому, что отопление, как таковое, можно считать неработающим. Котел будет греть теплоноситель, но перемещаться по трубному контуру он не будет. Конечный результат – закипание котла.

Выбираем сечение

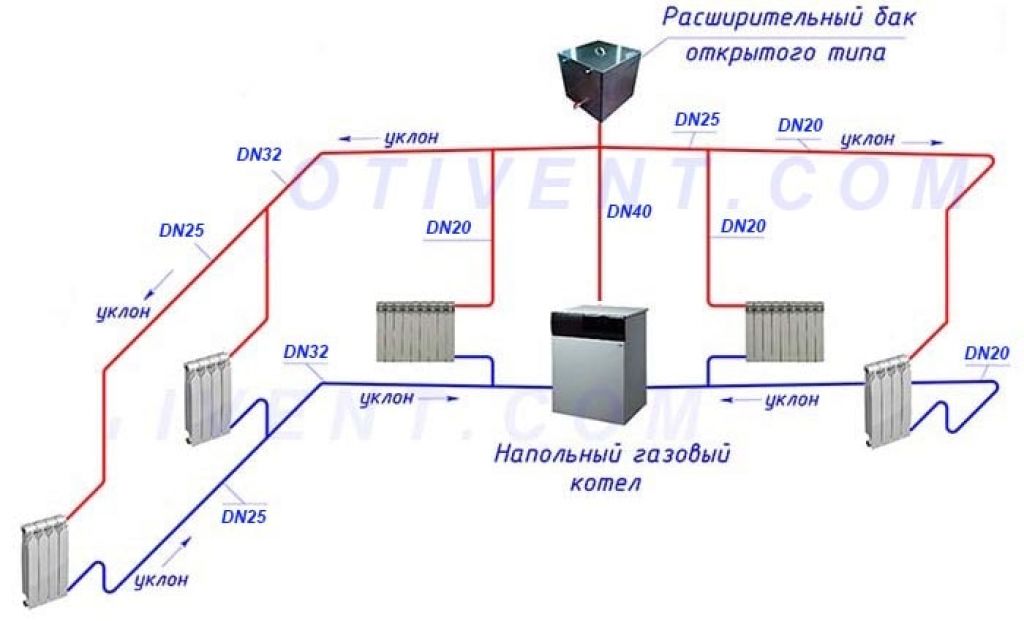

В частном домостроении все будет зависеть от того, каким способом будет перемещаться теплоноситель по трубной разводке. Если вами выбрана автономная система с естественной циркуляцией теплоносителя, то сечение обычно выбирается больше, чем в системе с принудительным перемещением. Почему?

• Для того чтобы горячая вода начала движение вверх, необходима определенная температура и определенный объем самой жидкости. Но это не самое главное. Считается, что есть некоторые чисто технологические позиции, которые влияют на эффективность работы отопления в целом. Одним из таких показателей является скорость водяного потока. Оптимальное ее значение – 0,3-0,7 м/с. Если диаметр труб будет большой, то скорость потока будет снижаться, если наоборот маленький, то скорость просто увеличится.
• В принудительном отоплении установлен циркуляционный насос, который создает необходимое давление внутри контура. Соответственно, его подбирают под определенную систему так, чтобы скорость внутри разводки также находилась в вышеуказанном диапазоне. Поэтому чаще всего для такой отопительной системы подбираются трубы с меньшим диаметром, ведь насос все равно будет прогонять теплоноситель с расчетной скоростью.

Как рассчитать диаметр

Чтобы провести расчет диаметра трубы для отопления, можно воспользоваться разными способами.

• Сделать это самостоятельно.
• Использовать онлайн калькулятор, их можно сегодня найти на разных строительных сайтах.
• Воспользоваться таблицами.

Кстати, вот одна из таких таблиц на фото ниже.

Таблица диаметров труб

Самостоятельный расчет на самом деле не очень сложный. Но при его проведении приходится учитывать достаточно большой ряд различных показателей, которые влияют на значение тепловых потерь. Поэтому для облегчения проводимого расчета используется одно стандартное соотношение: на 10 м² отапливаемой площади расходуется 1,0 кВт тепловой энергии. Для точности конечного результата к окончательной цифре прибавляется 20%.

К примеру, для отопления дома площадью 100 м² потребуется 10 кВт тепла. Прибавляем к этому значению 20%, получаем 12 кВт (12000 Вт). Теперь по вышеуказанной таблице находите этот показатель и сверяете его с диаметром трубы и скоростью движения теплоносителя. Получается, что вам необходима труба диаметром 15 мм, в которой вода будет перемещаться со скоростью 0,5-0,55 м/с. По всем показателям это оптимальный выбор, который попадает в диапазон оптимальных скоростей. Единственное отметим, что данная таблица применяется для двухконтурной системы. Для одноконтурной есть свои показатели.

Основные размеры трубы

Как видите, правильно подобранное сечение трубопровода для системы отопления играет немаловажную роль в ее эффективной работе. Конечно, необходимо учитывать и материал, из которого труба изготовлена, потому что это влияет на скоростные характеристики теплоносителя. Поэтому здесь вам придется воспользоваться другими таблицами.

Не забудьте оценить статью:

Руководство по таблице размеров труб для жилых помещений

ахвадмин / 29 марта 2022 г. 30 сентября 2022 г.

Ваша домашняя водопроводная система включает в себя все трубы, установленные между основным водопроводом, который обеспечивает воду из города или округа, и входом в канализационную систему, которая уносит ваши отходы. При установке или ремонте вашей водопроводной системы вы должны убедиться, что используете водопроводные трубы соответствующего размера, сверившись со стандартной таблицей размеров водопроводных труб.

Существует несколько факторов, влияющих на решение о том, какой размер трубы использовать. В дополнение к стандартной таблице размеров труб строители используют местные правила сантехники, коэффициенты давления воды и конструкцию вашего здания, чтобы определить, какие размеры водопроводных труб использовать. Этот единый выбор облегчит вам поиск правильной замены в таблице размеров труб при замене труб.

Какой размер трубы мне нужен?

Если вы заменяете трубу в своем доме, самое простое решение — просто купить трубу того же размера и переустановить ее. Однако, если вы добавляете что-то новое, вам нужно знать, какой размер трубы лучше всего использовать. Прежде чем начать новый проект, вы должны сначала рассмотреть давление воды в вашем доме. Ваш местный строительный кодекс может предоставить вам так называемую единицу приспособления, которая показывает кубические футы воды, используемые в минуту для любого данного прибора или приспособления. Вы можете использовать эту информацию, чтобы определить, какой тип и размер трубы лучше всего подходит для вашего проекта.

Если ваш проект имеет более крупный масштаб, чем просто одно устройство, вам следует свериться с таблицей размеров труб, но сначала вам нужно определить номинальные характеристики приспособления, описанные выше, и оценить необходимую длину труб. снабжать их. Вообще говоря, магистральный трубопровод от улицы до вашего дома имеет диаметр ¾ или 1 дюйм. Подводящие трубы имеют диаметр ¾ дюйма, а отдельные компоненты имеют диаметр ½ дюйма.

Давление воды уменьшается примерно на полфунта на квадратный дюйм на каждый фут трубы, проходящей над водопроводом, что особенно важно при прокладке новых линий в верхней части дома. Это означает, что трубы, проложенные на второй или третий этажи, могут быть больше, чем те, которые вы использовали бы на первом этаже или в подвале. Еще раз, вам следует проконсультироваться с таблицей размеров труб вашего местного строительного кодекса, чтобы узнать, какие размеры труб использовать, или обратиться к специалисту по сантехнике, но приведенная ниже таблица даст вам некоторое представление об обычных размерах труб.

Fixture or Appliance	Cold Water Pipe	Hot Water Pipe
Toilet	3/8”
Bathtub	½”	½”
Bathroom Sink	3/8 ”	3/8”
Душ	½ ”	½”
Кухонная раковина.3/8” to ½”	3/8” to ½”
Washing Machine	½”	½”
Laundry Sink	1/2”	½”
Водонагреватель	¾”

Какой тип трубы следует использовать?

PEX

Эта неперерабатываемая труба представляет собой недорогую трубу из сшитого полиэтилена, используемую для подачи воды. Он достаточно жесткий, чтобы выдерживать давление воды, но достаточно гибкий, чтобы пробираться сквозь стены, потолки и подполья. Из-за своей гибкости он должен быть хорошо поддержан. Он должен быть установлен правильно, так как любые утечки могут иметь катастрофические последствия для стен или потолка. Он имеет цветовую кодировку, что позволяет легко определить, идет ли по трубе горячая (красная) или холодная (синяя) вода. Его можно легко разрезать и соединить с медной трубой, где это необходимо.

ПВХ

Эти недорогие трубы из поливинилхлорида используются для дренажных или вентиляционных линий. С ней легче работать, чем с оцинкованной стальной трубой, использовавшейся до того, как она стала популярной. Его легко резать и устанавливать с помощью растворителей клея, а это означает, что вам придется вырезать и заменять эти секции, если позже потребуется ремонт. Он должен иметь хорошую опору, все фитинги должны быть точно установлены и проверены. Диаметры нанесены на наружную поверхность трубы для удобства выбора. Эта труба может разлагаться под воздействием солнечных лучей, поэтому перед покупкой убедитесь, что она правильно хранилась и хорошо накрыта во время установки.

Медь

  Жесткая медная труба обычно используется для водопровода в доме. Он легко режется ножовкой или специально предназначенным для этого труборезом. Эта труба соединяется с помощью пайки, а это значит, что вам потребуются специальные знания в этой области, и необходимо соблюдать тщательную технику безопасности. Однако медь исключительно хорошо переносит нагрев и выдерживает давление. Медь дороже, но она пригодна для вторичной переработки и имеет ценность как лом.

ABS

Акрилонитрил-бутадиен-стирольная труба чаще всего используется для вентиляционных и дренажных линий. Он очень похож на трубу из ПВХ, но черного цвета и прочнее ПВХ. Это отличный выбор для наружного подземного использования, поскольку он обладает высокой термостойкостью. Он должен быть правильно установлен и поддерживаться и может использоваться только снаружи дома для непитьевой воды. Поскольку он тоньше и очень гибкий, он может сломаться больше, чем другие варианты.

Оцинкованная сталь и чугун

Если у вас старый дом, вы можете найти один из этих двух типов труб. Оцинкованная стальная труба в течение многих лет использовалась в качестве многоцелевого трубопровода для канализации, линий подачи к безрезервуарным водонагревателям в Фениксе, газопроводов и других целей. Концы этого типа труб имеют резьбу и свинчиваются с помощью фитингов. Чугунные трубы использовались для канализации и стоков. Его до сих пор можно найти в некоторых домах, и он продолжает использоваться в коммерческих или крупных жилых домах. Он тяжелый и его трудно резать, плюс со временем он проржавеет, хотя это займет довольно много времени в зависимости от среды, в которой он используется. Обычно его заменяет ABS, если его необходимо обновить.

Вооружившись этой информацией, вы сможете хотя бы приступить к планированию своего проекта. С правильными инструментами вы можете завершить добавление любого нового прибора или приспособления самостоятельно. Тем не менее, в долгосрочной перспективе вам может быть лучше, если квалифицированный сантехник выполнит вашу установку и предоставит гарантию на работу. В конечном счете, вам решать, как вы подходите к своему проекту.

Похожие сообщения

Как узнать какой у меня размер трубы?!

Нужно заказать систему, но не знаете, как измерить размер трубы?

Полезно знать размер входящих труб. Например, предположим, что вы решили установить в своем доме систему железных фильтров. Они бывают разных размеров труб, например ¾”, 1” и т. д., что обычно относится к диаметру трубы.

Легко проверить размер ваших труб. Во-первых, проверьте саму трубу. Часто это будет помечено или написано сбоку или на клапане. Если нет, вы можете измерить размер медной трубы, а другие размеры водопроводных труб использовать метод струны.

Строковый метод

Веревочный метод (который измеряет длину окружности трубы), вероятно, является лучшим способом определения диаметра вашей трубы. Окружность – это расстояние, которое требуется, чтобы обойти трубу один раз.

Снимите изоляцию с трубы. Используя кусок веревки длиной около 6 дюймов (или тканевую рулетку), оберните веревку вокруг трубы один раз и измерьте с точностью до 1/8 дюйма…

После того, как вы нашли длину окружности, воспользуйтесь приведенной ниже таблицей, чтобы определить размер трубы или трубки.

Медная труба или трубка PEX 2,75″ (70 мм) = труба 3/4″ 3,53″ (90 мм) = труба 1″ 4,32″ (110 мм) = труба 1 1/4″ 5,10″ = 130 мм Труба 1 1/2″

Стальная труба или пластиковая труба из ПВХ 3,25″ (83 мм) = труба 3/4″ 4,00″ (102 мм) = труба 1″ 5,00″ (127 мм) = труба 1 1/4″ 6,00″ (152 мм) = труба 1 1/2″

Гибкая (обычно черная) полиэтиленовая труба 2,96–3,33″ (75–85 мм) = труба 3/4″ 3,74–4,24″ (95–108 мм) = труба 1″ 4,90–5,57″ (124–141 мм) = труба 1 1/4″ 5,70–6,28″ (145–160 мм) = труба 1 1/2″

(Нажмите здесь, если хотите узнать больше об измерении размера трубы.)

Кроме того, вы можете посмотреть видео с инструкциями по измерению размера и диаметра трубы на нашем канале Clean Water Store на YouTube:

Труба соответствует номинальным размерам, а не фактическим размерам, что может привести к путанице.

Например, медная труба

диаметром 3/4 дюйма не имеет диаметра 3/4 дюйма. Его внешний диаметр (OD) составляет 0,875 дюйма, а внутренний диаметр (ID) составляет 0,811 дюйма для трубы типа M (обозначение, относящееся к толщине стенки).

Оцинкованная стальная труба диаметром 3/4 дюйма имеет наружный диаметр 1,050 дюйма и внутренний диаметр 0,824 дюйма для стандартной трубы сортамента 40 (также обозначение толщины стенки).

Чтобы внести немного больше путаницы, размеры трубок, таких как пластиковые или медные трубки малого диаметра, используемые для подключения льдогенераторов, представляют собой фактический внешний диаметр, а размеры шлангов указывают фактический внутренний диаметр.

Еще один способ узнать размер – найти маркировку производителя, напечатанную на пластиковых, медных и чугунных трубах.

Какие размеры трубной резьбы доступны или распространены в США?

Доступны два стандартных размера трубной резьбы: коническая национальная трубная резьба (NPT) и прямая механическая трубная резьба со свободной посадкой (NPSM).

Коническая резьба предназначена для соединения и уплотнения, прямая резьба предназначена только для соединения. Резьба с сухим уплотнением (NPTF) позволяет выполнять соединение без использования герметиков.

Внутренняя резьба NPT может обозначаться как «FPT».
Наружная резьба NPT может обозначаться как «MPT».

Существуют три менее распространенные резьбы: резьба для садового шланга (GHT), муфта для пожарного шланга
(NST) и коническая трубная резьба по британскому стандарту (BSPT).
Резьбы NPT и NPTF взаимозаменяемы с герметиками, такими как лента из ПТФЭ.
Ни один из других стандартов резьбы не является взаимозаменяемым.
