Давление в расширительном бачке: системы отопления, водоснабжения, бойлера

Расширительный бак – приспособление, обеспечивающее всю систему обогрева помещения работоспособностью и надежностью. В статье мы рассмотрим давление в расширительном баке, виды баков, изучим требования к давлению, научимся их устанавливать и другое.

Содержание

1. Функция расширительного бачка для систем отопления
2. Виды и устройство расширительных баков
3. Какое давление воздуха должно быть в расширительном баке системы отопления
4. Проверка текущих показателей
5. Регулировка напора горячей воды в системе
6. Расчет необходимого объема бака
7. Формула расчета
8. К чему приведет недостаточный объем расширительного бачка
9. Как правильно подобрать расширительный бак
10. Установка бака в системе отопления
11. Установка расширительного бака в закрытую отопительную систему
12. Установка расширительного бака в открытую отопительную систему
13. Возможные проблемы
14. Заключение

Функция расширительного бачка для систем отопления

Предположим, что жидкий теплоноситель стал горячее всего на 15 градусов, что провоцируется интенсивностью функционирования нагревателя, что вызвала низкая температура снаружи. Подобное повышение температур воды в закрытых системах увеличит ее объем меньше, чем на процент.

Интересно! Как сделать отопление частного дома из полипропилена своими руками

Конечно, такая цифра не покажется большой. Тем не менее воду невозможно сжать, а значит со временем система страдает от избыточного давления.

Для сохранения элементов системы отопления вода должна иметь место, куда он сможет расшириться. В качестве такого пространства и производится установка расширительного бачка.

Если теплоноситель холодный, он не будет заполняться до конца, однако при высоких температурах воды становится больше, что сохранит давление на приемлемом уровне.

Виды и устройство расширительных баков

Существует всего три вида расширительных баков:

• Открытые;
• Закрытые;
• Мембранные.

Открытые расширительные бачки являются прямоугольной или цилиндрической емкостью, которую покрывает утеплительный слой. Она устанавливается сверху над системой отопления – обычно для этого используется чердак. Устройство дает возможность отслеживать уровни жидкости, и играет роль воздухоотделителя и воздухоотводчика.

Открытые расширители поддерживают давление на атмосферном уровне. Для них не нужен циркуляционный насос и подключение к электросети.

Есть еще один вариант. Расширители закрытого типа обладают следующими преимуществами:

• Автоматизация и возможность функционировать без регулярного стороннего контроля;
• Почти не пропускают кислород, из-за чего коррозия практически невозможна;
• Система на постоянной основе поддерживает показатели внутреннего давления;
• Воду можно заменить антифризом. Он может зимой оставаться в трубах, даже если помещение вы используете только летом. В открытой системе антифризом лучше не пользоваться, ведь он быстро испарится;
• Мембранный расширительный бак не потребует больших емкостей, из-за чего он не такой крупный, как открытый. Из-за этого он может устанавливаться практически где угодно. Бачок и котел не должны разделяться запорной арматурой.

Стоимость расширительного бака, мембрана которого меняется, будет выше, чем у баков с тем же объемом, мембрана которых не снимается. Однако при разрыве мембран нет необходимости менять весь бак.

К тому же, расширительные баки, мембрану которых можно заменить, подразумевают отсутствие контакта между водой и внутренними поверхностями бачка, что почти исключает вероятность появление коррозийного налета.

Какое давление воздуха должно быть в расширительном баке системы отопления

1 метр водного столба равняется одной десятой бар, а значит, отопительные контуры помещений и зданий с малым количеством этажей меняют показатели меньше, чем на один бара. Однако стандартное функционирование котла (насосные оборудования, воздухоотводчики) требует показание, превышающее указанное создателями устройства согласно паспорту, пользовательской инструкции.

При показателях давления до семи десятых бар любой газовый котел прекратит работу. Становится понятно – нормальная эксплуатация требует показателей в 1,2 бара. Самой мембраной в конкретной ситуации (при балансировании) будет создаваться чрезмерное давление, что поспособствует снижению начальных показателей ниже того, которое компенсируется.

Многие отопительные системы закрытых видов для помещений с малым количество этажей или квартир допускают уровень давления расширителя в районе от восьми десятых до 1 бара.

Проверка текущих показателей

Проверка давления бака проводится посредство ручного манометра, ведь зачастую камеры, наполняемые воздухом, оснащают стандартным ниппелем. Если имеются ввиду котлы газового типа, крепящиеся на стену, каждый компенсатор обычно располагается сзади, что затрудняет доступ, в особенности, если он располагается в труднодоступном месте.

Из-за этого рекомендуется использование небольшого шинного манометра, позволяющего фиксировать каждый показатель. Если по итогам наблюдается слишком малое давление, следует с этим разобраться.

Интересно! Что лучше — однотрубная или двухтрубная система отопления?

Регулировка напора горячей воды в системе

План по настройке водного напора включает:

1. Подсчет. От полученного значения необходимо отнять 0,2 атмосферы;
2. Перед монтажом необходимо избавить систему от воздуха до требуемого показателя;
3. Далее нужно присоединить емкость к трубам и пустить жидкость. Здесь не нужно спешить – необходимо подловить момент, когда установлен нормальный напор;
4. Далее подключается насос и закачивается жидкость перед получением рабочего уровня давления;
5. Впервые включается бак при максимальных температурах жидкости. В таком случае уровень объема жидкости сравняется со значением, учитывающим удельный уровень приращения.

Расчет необходимого объема бака

Перед покупкой и монтажом бака следует выяснить, какой объем бака требуется для корректного функционирования отопительного оборудования.

Формула расчета

Подобрать оптимальный размер можно посредством формулы:

V = (VL xE) / D

В формуле используется ряд обозначений:

• VL. Подразумевает общие показатели емкости системы отопления, включающие котельный объем, и объем каждого теплового аккумулятора (конвекторы, радиаторы и т.п.), и показатели вместимости трубопровода;
• E. Является обозначением коэф-та расширения жидкости;
• D. Обозначает уровень действенности расширителя.

У последней величины выражена зависимости от таких элементов: PV – максимально возможное давление, при котором система работает, PS – давление зарядки бачка с мембраной. Чтобы упростить расчеты, при эксплуатации в частных домах, достаточно PV, которое равняется 2,5 бара. PS здесь равняется статическому давлению в обогревательной системе.

К чему приведет недостаточный объем расширительного бачка

В монтаже расширителя малых объемов появляется серьезный риск нарушения функционирования всех отопительных систем и даже их полного прекращения функционирования. Уровни давления при настройке не должны опускаться ниже гидростатического давления по центру бака больше одной десятой бара.

Если давление опустилось ниже, в процессе заполнения в полезном объеме бака все будет наполнено водой, и последующий ее нагрев или расширение предоставит слишком малые объемы.

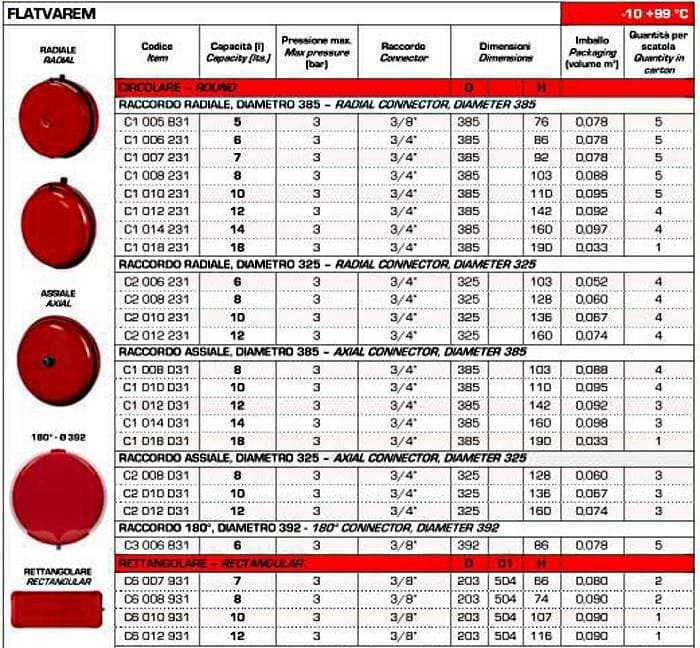

Как правильно подобрать расширительный бак

Основная рекомендация – расширительный бак должен быть не большего объема, чем системный теплоноситель. Обращайте на этот пункт достаточно внимания. Покупка бочка с недостаточным объемом полностью исключит его действенность.

Следует также уделять внимание и характеристикам бачка. Он должен функционировать и без проблем сохранять каждое рабочее свойство при любых допустимых температурах.

У мембраны обязательно присутствует способность справляться с вероятными перепадами давления. Саму возможность можно обеспечить посредством определенной гибкости.

Установка бака в системе отопления

Установка бачка – еще одна тема, требующая серьезного подхода и изучения нюансов перед установкой во исключение последующих казусов или неполадок.

Интересно! Что такое подпитка системы отопления, и какой клапан выбрать?

Установка расширительного бака в закрытую отопительную систему

Системы обогрева закрытые требуют определять расширитель еще в процессе проектирования согласно требованиям эффективности котла, протяженности каждой трубы, объема используемой жидкости. Далее должна следует проработать план, в котором указано каждое место установки каждого элемента, включая расширительный бачок. Отопительная система закрытого типа требует использовать мембранный бак.

Установка расширительного бака в открытую отопительную систему

Расширительные баки монтируются к отопительной системе открытого типа на чердаке и изредка туда необходимо доливать жидкость. Устройство должно располагаться на верхушке контура в силу особенности: горячие жидкости, как и каждый воздушный пузырек, поднимаются вверх, а остывающая жидкость сливается сама.

Возможные проблемы

Нередко владелец дома пытается выполнить работу самостоятельно, что будет касаться и установки бака. В таком случае ни у кого нет страховки от ошибки при настройке техники:

• Низкий уровень качества. Инструменты либо низкого качества, либо просто отсутствуют;
• Некачественные уплотнители или дешевые герметики в соединениях. Если использовать вещества, которые не предназначены для высокой температуры, появляется риск появления течей при нагревании теплоносителя;
• Расширитель устанавливается в недоступных местах. Если выбирать резервуар без необходимых расчетов, появляется риск поломки котла или неправильного функционирования.

Заключение

Расширительный бак – приспособление, которое часто используется в различных отопительных системах. Существует два варианта, каждый из которых подойдет в определенной ситуации. Установка бака может быть произведена самостоятельно, но лишь при должном подходе.

Читайте далее:

Какое давление должно быть в расширительном бачке системы отопления

Стабильная работа отопительной системы в частных домах жизненно важна, вопрос какое давление должно быть в расширительном бачке нужно изучить досконально. Ведь такие показатели напрямую влияют на функциональность и износ всего оборудования.

При низких значениях котел не запустится, а высокие цифры приведут через некоторое время к неприятным последствиям. Чтобы разобраться во всех мелких подробностях, необходимо подходить к теме максимально серьезно, я считаю устройство расширительного бака несложным, постараюсь максимально понятно объяснить все подробно и последовательно.

СодержаниеПоказать

• 1 Для чего нужен расширительный бак
• 2 Какое давление должно быть в расширительном баке отопления
• 3 Почему давление в системе отопления падает
• 4 Как проверить давление
• 5 Как отрегулировать оптимальное давление
• 6 Правила обслуживания мембранного бачка

Для чего нужен расширительный бак

Назначение такого неотъемлемого элемента напрямую связано с теплоносителем в системе отопления, который при нагревании способен расширятся. Это приводит к увеличению и уменьшению давления, оборудование предназначено для нивелирования излишков жидкости в трубах.

Вода или другой наполнитель попросту вытесняется в емкость при увеличении объема, что помогает сохранить радиаторы, разводку в целости и обеспечить сбалансированную работу двухконтурного котла.  После остывания жидкости, ее недостаток пополняется без участия человека, компенсация изменений происходит за счет специально продуманного устройства аппарата.

Какое давление должно быть в расширительном баке отопления

Для создания идеального показателя я советую руководствоваться паспортом устройства, выставив приведенные цифры, можно рассчитывать на продуктивную работу системы. Если разбираться в этом вопросе подробней, то на каждые 10 метров напора потребуется создать давление в 1 атм.

Образцы закрытого типа имеют специальную мембрану, которая позволяет работать аппарату при показателях 0,9 атм. Средние цифры у такого оборудования для частного дома, по мнению большинства специалистов, составляют 1,2 атм. Поскольку многие производители газовых котлов оснащают свои изделия защитой, то при значении ниже, чем 0,7 бар оборудование просто не запустится.

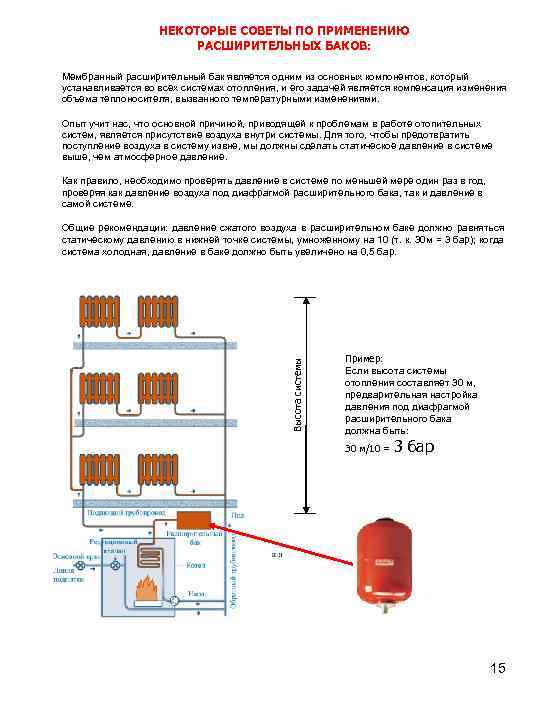

Схема отопления с мембранным баком

Я часто замечал, что максимальное отклонение от этих значений не превышает 0,1 единицу измерения, особенно если отопление создается по классической схеме. В других ситуациях все просчеты потребуется производить отдельно, алгоритм действий такой:

1. Определить фактический объем жидкости.
2. Вместительность емкости.
3. Пользу в коэффициентах.
4. Начальное давление в расширительном бачке отопления.

Не менее важно обращать внимание на все мелкие факторы, большинство хозяев частных домов не производят такие манипуляции самостоятельно, а обращаются к специалистам.

Почему давление в системе отопления падает

Я всегда выделяю 5 причин, из-за которых может произойти подобный эксцесс, хочу поделиться ими с вами, эти советы обязательно сократят время на устранение проблемы:

1. В радиаторе или трубах образовался воздушный пузырь.
2. Произошла разгерметизация системы.
3. Поломка в циркуляционном насосе или котле.
4. Окисление алюминиевых радиаторов.
5. Выход из строя расширительного бака, который напрямую отвечает за компенсирующие и регулирующие функции в отоплении.

Это основные причины падения показаний, в некоторых ситуациях можно без особого труда исправить случившееся, стравить воздух через специальный кран «Маевского». А при обнаружении сложной проблемы понадобятся серьезные конструктивные вмешательства, на такую работу зачастую уходит много времени.

Как проверить давление

Для произведения манипуляции я применяю автомобильный манометр, полученные данные на таком приборе исчисляются в Мпа, их нужно перевести по принципу: 0,1 Мпа равен 1 Бару.

Прежде чем приступать к измерению, нужно отключить оборудование и дождаться момента, когда циркуляция в системе прекратится.

Если бак, встроенный в котел, то перекрыть нужно обратку и подачу, когда элемент выступает отдельной единицей, на его участке коммуникации закрываются запорные вентили, а жидкость сливается.

1. К ниппелю расширителя закрытого типа подсоединяется насос, накачивать необходимо до 1,5 атм. После чего потребуется выждать, пока остатки теплоносителя полностью не выйдут из емкости.
2. Затем вентили запорной арматуры перекрываются, и давление в мембранном баке подгоняется под показатели, которые приведены в паспорте на устройство или значение должно быть ниже на 0,2 атм. чем данные системы.
3. Лишний воздух можно стравить. Перекачку лучше сразу устранять, после чего извлекается насос и закручивается специальный колпак, система заполняется водой. Узнать правильно ли была произведена регулировка, можно после того, как котел выйдет на свои рабочие параметры, я не советую доверять первым цифрам, после запуска они обязательно поменяются.

Как отрегулировать оптимальное давление

Если расширительный бак будет накачан правильно, то стрелка манометра отобразит плавный набор, при появлении скачков или рывков у меня возникают подозрения, которые приводят к дополнительной регулировке. Без максимально внимательного отношения к манипуляциям не получится добиться продуктивной работы системы отопления.

Если экспонзомат будет перекачан, то компенсирующие функции попросту не сработают, а целостность всех составляющих окажется под угрозой.

Лишний воздух выталкивает жидкость из накопителя, тем самым создавая большое давление в трубах и радиаторах.

Низкие показатели также не принесут пользу, оборудование совсем не будет работать, мембрану вытолкнет вода и вся емкость заполнится теплоносителем.

При расширении жидкости сработает предохранительный клапан, и система ГВС перестанет работать, от аппарата не будет пользы. Именно поэтому я советую придавать особое значение правильной регулировке, чтобы не сталкиваться с неожиданностями и проблемами.

Оптимальное значение достаточно просто вычислить и довести до идеального состояния путем стравливания излишков воздуха. Все манипуляции производятся с холодной системой, к начальному показателю необходимо прибавить 0,2 атм.

Вычисление статистического напора получится произвести по примеру с делением на 10, допустим, у меня дом высотой 8 метров, тогда формула выглядит так: 8/10+0,2 атм. Для выравнивания этого показателя в бак постепенно добавляется либо стравливается воздух через специальный золотник.

Правила обслуживания мембранного бачка

При обслуживании проверяйте все элементы системы отопления

Чтобы быть максимально уверенным в отопительной системе своего дома, я советую каждому хозяину, не дожидаясь зимы проверять состояние оборудования. Предварительный осмотр показателей поможет избежать неловких ситуаций в самый неподходящий для этого момент, если уверенности в собственных силах нет, то стоит обратиться к профессионалам.

Пытаться обнаружить всевозможные неисправности необходимо два раза в год, перед и после окончания отопительного сезона.

Если взять эту привычку за правило, можно быть уверенным в правильном функционировании оборудования и существенно продлить ему срок службы, обеспечив беспрерывное и продуктивное водоснабжение на радиаторы.

При сливе теплоносителя пустое оборудование необходимо держать в сухом месте, не будет лишним раз в 6 месяцев проверять мембрану и не забывать, какое давление должно быть в расширительном бачке на момент запуска системы. Если мягкая составляющая будет нарушена или образуются дефекты, ее можно запросто поменять, такая возможность была предусмотрена заводом изготовителем.

Повышенное давление воды после замены расширительного бака

спросил 3 года, 1 месяц назад

Изменено 2 года назад

Просмотрено 894 раза

Две недели назад мне пришлось заменить расширительный бачок на моем водонагревателе из-за небольшого отверстия в верхней части. С тех пор мне кажется, что когда я спускаю воду в одном из двух туалетов в доме, давление воды повышается.

В мастере слышно как стук в стену, когда смываете. В другой ванной звук звучит громче с резкой остановкой после заполнения бака. Я не заметил значительного давления воды или пульсации воды ни в одном из кранов. До замены расширительного бачка такой проблемы не было.

Это нормально? Обычно это решается само собой? Можно ли что-то сделать, чтобы уменьшить давление, или это означает, что что-то не так с расширительным бачком?

---

Давление в баке достигло 40 фунтов на квадратный дюйм. Во время установки он не был отрегулирован, чтобы соответствовать давлению воды на входе в дом, которое составляло 60-65 фунтов на квадратный дюйм. Из-за этого, я полагаю, именно поэтому у меня могут быть проблемы. Решится ли это, если увеличить давление в расширительном бачке? Легко ли это исправить, просто добавить воздух, или это сложнее?

• давление воды

1

Стук в трубах может быть гидравлическим ударом.

Вы можете проверить давление воды с помощью простого манометра. Некоторые из них продаются с фитингом для садового шланга для легкого подключения к наружному шлангу или к клапану подачи стиральной машины. Рассмотрите возможность выбора манометра с двумя стрелками: одна стрелка показывает давление в режиме реального времени, а другая стрелка показывает максимальное давление. Эта вторая игла рассказывает историю, когда есть проблема с гидравлическим ударом или тепловым расширением. В США давление воды в жилых домах часто регулируется не выше 60-70 фунтов на квадратный дюйм. Многие регуляторы давления воды регулируются поворотом винта на регуляторе.

Хотя расширительные баки существуют в первую очередь для поглощения теплового расширения от водонагревателя бакового типа, они также могут помочь смягчить гидравлический удар. Вы подтвердили правильность давления воздуха в расширительном бачке во время установки? Возможно, он был отправлен с некоторым давлением в нем, но давление воздуха должно быть отрегулировано в соответствии с настройкой вашего регулятора давления воды.

Если давление воздуха неправильное, расширительный бачок также не может выполнять свою работу.

Кроме того, со временем может происходить утечка воздуха, поэтому время от времени следует проверять давление в баллоне.

0

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Расширительные и компрессионные баки в гидравлических системах. Часть 3

В последнем выпуске журнала R. L. Deppmann Monday Morning Minutes мы представили расчет давления холодного наполнения, необходимый для расчета давления наполнения расширительного бака. Еще одна необходимая информация – это максимальное давление в резервуаре. Максимальное давление в расширительных или компрессионных баках в гидравлических системах зависит от ряда переменных.

Максимальное давление в расширительном баке

Вышеприведенная формула является расчетом, используемым программами расширительного бака для определения размера бака «Vt». Давления в знаменателе являются критическими. «Па» — это начальное давление PSIA в резервуаре. «Pf» — давление наполнения PSIA. А «Po» — это максимальное давление PSIA. Мы вводим числа в программу отбора Bell & Gossett ESP-Systemwize в PSIG, и программа преобразуется в PSIA.

Следующие описания дают вам некоторую информацию, которая поможет определить максимальное давление в системе. У нас также есть короткое видео на ту же тему. Вы можете посмотреть его ниже.



Настройка клапана сброса давления и максимальное давление

Клапаны сброса давления ASME, которые мы используем в гидравлических системах, выбираются на основе требуемой пропускной способности BTUH и максимального давления или давления настройки сброса. Эти клапаны начинают открываться примерно на 10% ниже заданного значения. Это позволяет избежать их открытия и сброса 20-30-50 галлонов в минуту системной воды. Вместо этого они открываются и выпускают немного воды, пытаясь сдержать давление. Таким образом, предохранительный клапан на 30 фунтов на квадратный дюйм начнет сдавать при 27 фунтов на квадратный дюйм. Предохранительный клапан на 100 фунтов на квадратный дюйм начнет открываться в 9 часов. 0 фунтов на кв. дюйм изб. Максимальное давление, которое требуется инженеру при клапане на 30 фунтов на квадратный дюйм, на самом деле составляет 27 фунтов на квадратный дюйм, а не 30!

Расположение предохранительного клапана по сравнению с расположением расширительного или компрессионного бака

При определении максимального давления в баке проектировщик должен определить расположение бака по отношению к предохранительному клапану и отрегулировать высоту и напор насоса. Давайте рассмотрим два примера.

Пример 1 : В условиях нашей части 1 викторины указывалось, что в комнате механического оборудования на первом этаже есть два существующих котла мощностью 2 миллиона BTUH с предохранительными клапанами на 30 фунтов на квадратный дюйм. Ваша конструкция будет иметь дельта T 40° при температуре подачи 180°. На прошлой неделе расширительные и компрессионные баки в гидравлических системах (часть 2) определили, что давление наполнения составляет 20 фунтов на квадратный дюйм изб.

Поскольку котлы имеют предохранительные клапаны на 30 фунтов на квадратный дюйм, максимальное давление на клапанах должно быть рассчитано на 27 фунтов на квадратный дюйм. Если предположить отсутствие потока между насосами и котлом, единственной разницей будет перепад высот от предохранительного клапана до бака. Это позволит немного повысить давление в баке. Мы не знаем перепада высот, поэтому на всякий случай мы просто назовем максимальное давление в баке 27 фунтов на кв.

Любой ответ, 27 фунтов на квадратный дюйм или меньше, но давление наполнения выше 20 фунтов на квадратный дюйм, будет правильным, но я хочу предупредить. По мере того, как максимальное давление и давление наполнения становятся ближе друг к другу, допустимое давление в баке увеличивается, а бак становится все больше и больше.

Пример 2 :  Давайте рассмотрим систему первичного и вторичного котлов. Расположение основного насоса или насоса котла влияет на максимальное давление в баке.

Что является самым слабым звеном в гидравлической системе?

Всегда полезно проверить максимальное давление с точки зрения самого слабого звена в системе. Давайте посмотрим на приведенный выше пример и на наш вопрос 6 викторины по определению размера расширительного бака. В соответствии с Вариантом 1 мы собираемся заменить котел на 2 конденсационных котла AERCO. Котлы теперь имеют настройку предохранительного клапана 75#. Минимальное номинальное давление любого компонента в системе составляет 125 фунтов на квадратный дюйм изб. Какое максимальное давление вы бы использовали для определения размера резервуара?

Простым ответом было бы 75 фунтов на кв. дюйм изб. минус 10% 67,5 фунтов на кв. дюйм на предохранительном клапане. Поскольку резервуар и предохранительный клапан находятся примерно на одной высоте, мы округлим максимальное давление до 67 фунтов на квадратный дюйм. Допустимо любое давление ниже этого, но выше 20 фунтов на квадратный дюйм. Почему мы опускаемся ниже 67 фунтов на квадратный дюйм в качестве максимального давления в резервуаре?

Во введении к викторине по размеру расширительного бака мы предоставили информацию о насосе. Новые насосы будут иметь производительность 200 галлонов в минуту при высоте напора 85 футов. Система имеет переменную скорость. Высота отключения насоса составляет 95 футов. Как выглядит давление нагнетания насоса? Наихудшим случаем для работы насоса было бы, если бы насос работал на полной скорости и в выключенном состоянии. 95 футов — это 41 фунт/кв. дюйм изб. Если давление в резервуаре составляет 67 фунтов на кв. дюйм, а насос развивает давление 41 фунт на кв. дюйм, напор насоса будет 67 + 41 = 108 фунтов на кв. Это ниже максимального заявленного давления самого слабого звена в 125 фунтов на квадратный дюйм, так что все в порядке.

Возможно, нас беспокоит такое высокое давление. Может быть, мы хотим ограничить его. Если бы максимальное давление в резервуаре составляло 50 фунтов на квадратный дюйм, резервуар был бы больше, но давление нагнетания насоса было бы ограничено до 50+41 = 91 фунт на квадратный дюйм. Оба приемлемы.

Что произошло бы, если бы ребристые трубы существующей системы имели компенсаторы расширения низкого давления?

Показанный выше компенсатор Metraflex HPFF2 рассчитан на максимальное давление 150 фунтов на кв.
