Технические требования при сварке и монтаже полипропиленовых труб
Работа с ППР предусматривает нормы и правила, четко расписанные СП 40-101-96 для монтажа и укладки трубопроводов. Например, температура сварки полипропиленовых труб 25 мм составляет 280-290°C. Там же регламентируется глубина погружения в насадку-матрицу, время удержания пайки и её остывание, в зависимости от диаметра. Но для того, чтобы освоить профессию монтажника PPR, необходимы еще и другие знания, но обо всем по порядку.
Технические характеристики
Технические характеристики полипропиленовой трубы дают всю информацию, необходимую монтажнику для сварки и укладки. То есть, специалист ещё при покупке учитывает потребности, необходимые для монтажа отопления, холодного и/или горячего водоснабжения.
Маркировка PPR
На каждой полипропиленовой трубе, которую вы покупаете в магазине, есть маркировка, напечатанная вдоль ППР. Эти данные позволяют определить, подходит ли она для того или иного назначения.
Обратите внимание на изображение, расположенное выше – там поясняются значения каждого сочетания букв и цифр. Но опытные сантехники, как правило, обращают внимание только на значение PN и диаметр – все остальное подтягивается по умолчанию.
Конечно, в первую очередь, PPR подбирают по диаметру трубы: для ремонта в квартирах, как правило, достаточно Ø 20-25 мм, а вот, в частном доме обычно от 20 до 32 мм, а порой даже до 40 мм (на стояк отопления). Но вернёмся к значению PN, которое позволяет определить, для чего использовать эту трубу.
Особое внимание следует уделить армированным трубам, как на фотографии выше. Алюминиевая фольга удерживает полипропилен от деформации, когда по нему проходит горячая вода, то есть, контур ГВС или отопления, зафиксированный на кронштейнах с шагом 80-120 см не будет выгибаться. Для монтажа водопровода и отопления в частном секторе сантехники предпочитают использовать универсальную PN20, делая из неё не только обвязку отопления и ГВС, но также и распределение холодной воды.
Для централизованного отопления подходят трубы PN25, которые выдерживают давление до 2,5 МПа или 25,5 атм. Такие величины предусмотрены неспроста: при запуске системы в начале отопительного периода давление увеличивают для проверки целостности контура и радиаторов. Так, опрессовочное давление в девятиэтажке может достигать 16 атм., а вот гидроудары могут вызвать разовые кратковременные скачки более 20 атм. Если в PN25 присутствует аббревиатура PEX, то вместо алюминиевой фольги для армирования применяется стеклоткань, но на прочность это не влияет.
Принцип расположения слоёв на стенках PN25 такой же, как и в PN20, но в первом случае алюминиевая фольга или стеклоткань расположены ближе к наружному слою (почти под верхом), поэтому, когда труба плавится в матрице, верхнее покрытие уходит и остается фольга.
Понятно, что такая сварка не будет иметь должного качества, поэтому для PN25 используют шайвер, как на фото вверху. Этот инструмент напоминает школьную точилку для карандашей, только режет не под конус, а в ровной плоскости, снимая фольгу. После такой операции пайка получается отличной.
Требования к сварке PPR
Сначала посмотрите эту таблицу, чтобы потом объяснения были более понятными.
| D PPR, мм | Глубина сварки, мм | Время, сек | ||
| Разогрев | Удержание встык | Охлаждение | ||
| 20 | 12-14 | 5 | 4 | 3 |
| 25 | 14-16 | 7 | 4 | 3 |
| 32 | 18-20 | 9 | 4 | 4 |
| 40 | 20-22 | 12 | 6 | 4 |
| 50 | 22-23 | 18 | 6 | 5 |
| 63 | 23-25 | 24 | 6 | 6 |
| 75 | 27-29 | 30 | 8 | 8 |
| 90 | 33-35 | 40 | 8 | 10 |
| 110 | 37-39 | 50 | 10 | 10 |
Возьмём для примера самую ходовую трубу, это PPR20 PN20 или армированная полипропиленовая труба с наружным Ø 20 мм и прочностью стенок до 2 МПа или 20,4 атм.
Сварим PPR20 с уголком 90°, как это показано на верхней фотографии. Сначала разогреваете паяльник, установив терморегулятор на 280°C, но когда в помещении прохладно, то на 290°C. Если вы делаете это впервые, то на трубе лучше карандашом поставить метку на 14 мм от края. В одну руку берёте уголок, а в другую трубу и надеваете их на матрицу до нужной глубины (до метки). Удерживаете в этом положении 5 секунд, затем резко снимаете с насадки (паяльник лучше фиксировать, прижав ногой опорную подставку к полу) и стыкуете стороны, придерживая в ровном положении ещё 4-5 секунд. К следующей пайке на этом узле можно приступать не ранее, чем через 3 секунды, чтобы не деформировать стык.
Ещё раз обратите внимание на верхнее изображение (правый нижний угол №4). Если сварка выполнена с учетом перечисленных выше требований, то при разрезе стыка спаянные места будут выглядеть, как монолит.
Фитинги
Теперь поговорим о фитингах, при помощи которых можно делать повороты, обводы, переходы металла на полипропилен и наоборот, а также коллекторных разводках разного типа. Чаще всего используются уголки, тройники и переходные муфты при монтаже обвязки от котла отопления или централизованного водопровода с бойлером. Для подачи холодной/горячей воды на какую-либо запорную арматуру из металла выводятся фитинги с наружной или внутренней резьбой (по необходимости). Под бойлер или любой смеситель лучше всего использовать установочную планку, где расстояние между центрами выходов составляет 150 мм, что соответствует расстоянию у смесителей.
Рекомендация: если установочную планку нужно крепить на неровную стену, то лучше покупать металлическую, так как полипропиленовая погнется и углы на выходе будут со сбоем.
В 90% случаев при монтаже полипропиленовых контуров возникает потребность перехода с металлической трубы на ППР. Чаще всего для таких целей задействуют электросварку, чтобы приварить штуцер для накручивания PPR фитинга. Когда сам не сварщик, а попросить некого, то из этого может вырасти целая проблема, но выход все-таки есть. Это безрезьбовые компрессионные муфты, как на фото вверху, или такие же тройники для врезки. То есть, вместо того, чтобы приварить штуцер, трубу разрезают и фиксируют на ней тройник либо на её краю накручивают муфту с одной гайкой. Для бытового уровня, это просто находка.
Порой возникает необходимость пересечения одной или нескольких труб поперёк их направления.
Решить такой вопрос можно двумя путями: спаять переход в виде буквы «П», воспользовавшись четырьмя уголками на 90°, либо, как на верхнем фото, задействовать кусок трубы, которую называют обходом. То есть, это даже не фитинг и нужно будет две проходных ППР муфты. Радиус этого приспособления может быть больше или меньше – все зависит от того, сколько рядов придётся обходить. В редких случаях в магазине можно встретить обвод для одного ряда и у него входные отверстия для сварки с двух сторон.
Для подключения к газовым, электрическим, твердотопливным и дизельным котлам, а также к электронагревателям (бойлерам) и водомерам в основном используется фитинг под названием «американка». На ней для перехода на металл может быть наружная или внутренняя резьба, обязательно есть накидная гайка и входное отверстие для пайки ППР. Такое устройство очень удобно для жестких узлов, где предусмотрена разборка. Главный плюс детали в том, что для её отсоединения/присоединения не придётся ничего резать или гнуть.
Запорная арматура из полипропилена делится на две категории:
- Краны – перекрываются при помощи рычага, который двигает шаровым устройством.
- Вентили – управляется при помощи барашка, закреплённого на шток с червячным механизмом, который поднимает и опускает запорный клапан.
Такие устройства надёжнее металлических, так как не поддаются коррозии. Единственный недостаток, это невзрачный внешний вид, но, так как это технический узел, то на него мало кто обращает внимание.
Материал, из которого на заводе изготавливают фитинги, имеет разный состав и их можно разделить на три категории:
- Гомопропилен – РРН, РР-1.
- Блоксополимер – РРВ, РР-С, РР-2.
- Ранбом сополимер – РР-3, PPRC, PPCR.
О каждой из трёх перечисленных модификаций можно рассказать подробно, но это уже тема отдельной статьи.
Кроме того, сантехники не особо обращают на это внимание, так как качество сварки не зависит от маркировки.
Фиксаторы для полипропиленовых труб
Теперь немного информации о том, как крепятся полипропиленовые трубы. В большинстве случаев для этой цели применяют полимерные защёлки, как на верхней фотографии. Любой контур, сделанный из этого материала чуть ли не вдвое легче воды, которая по нему циркулирует. Поэтому, для диаметров 20,25 и 32 мм всегда есть в продаже такие приспособления.
Но в тех ситуациях, когда требуется надёжность, используют стальные хомуты с пластиковым дюбелем для крепления. С внутренней стороны обеих половинок хомута есть резиновые прокладки. На хомуты такой конструкции фиксируют не только полипропиленовые, но также поливинилхлоридные и металлические трубы.
По большей части PPR трубы прячут под штукатуркой, гипсокартонном или ПВХ/МДФ панелями, но для этого их тоже нужно как-то зафиксировать.
Обычно для водопровода штробят канал, а саму трубу, чтобы не выпала, крепят ленточным перфорированным подвесом. Это также можно делать без штробы – просто прижать ППР лентой, как хомутом, притянув с двух сторон пластиковыми дюбелями с саморезами.
Заключение
На сегодняшний день полипропиленовые трубы для сантехники и отопления можно назвать самым востребованным, а также одним из самых качественных материалов. Полимеры сейчас все больше и больше оттесняют различные металлы и достойно занимают огромную нишу на рынке сантехники.
Какую температуру выдерживает металлопластиковая труба и что
14-10-2017
ТрубыВ эру широкого распространения полимерных материалов, все чаще возможно услышать вопрос, какую температуру выдерживают пластиковые трубы? Дать на него однозначный ответ достаточно сложно,но и пренебречь этим ответственным параметром также запрещено. Исходя из этого мы решили посвятить этому аспекту целую статью.
Пара слов о материале
В первую очередь наша инструкция рассмотрит сам материал.
Коротко отметим основные преимущества таких изделий:
- Легкий вес.
- Простота в монтаже и эксплуатации. Любой человек с легкостью своими руками может произвести сборку и разборку таковой конструкции.
Весьма интересно: для удобства соединения возможно отыскать множество разных фитингов для труб, талантливых делать каждые, кроме того самые непростые задачи.
- Доступная цена.
- Стойкость ко многим агрессивным средам (к примеру, коррозии).
Возьмем для примера полипропиленовые трубные изделия: они производятся способом полимеризации полипропилена с разными железными катализаторами.
Обратите внимание! Температурное расширение полипропиленовых труб (материал начинает размягчаться) наступает при 140 градусах, а плавление при 180.
Казалось бы, на этом все, поскольку максимально перегретый пар может иметь значение не более 135 градусов. Получается, что обрисовываемый нами материал годится для применения в произвольных водопроводах. В действительности не все так просто.
Температура плавления ПВХ труб – это не единственная ответственная черта. Другая не меньше ответственная черта – это их пластичность. Несложнее говоря, при 20 градусах пластик будет оставаться очень жёстким материалом, а при 120 может растянуться в следствии приложения кроме того маленького усилия.
Так, возможно констатировать, что повышенное давление кроме этого способно деформировать систему. Как раз исходя из этого рабочая температура полипропиленовых труб у многих производителей – 95 градусов.
Как страшна тёплая вода в наших кранах
Давайте сейчас разберемся, несет ли опасность тёплая вода в наших системах.
Общепринятые нормы
В СНиП 2.04.05-91 четко и ясно написано:
- Температура воды в трубах отопления и других системах не должна быть больше 95 градусов.
- В дошкольных заведениях вода в кране не может быть более 37 градусов.
Получается, что возможно нормально применять изделия из пластика при прокладке коммуникаций? Обстановка была бы такой, если бы не кое-какие нюансы.
Нюансы
Фактически во всех европейских государствах осуществлен переход на пластиковые коммуникации. На сегодня, на данный материал приходится порядка 80% всех коммуникативных линий в Европе. Это в полной мере разумно, поскольку в Ветхом Свете соблюдаются все нормы и возможно с уверенностью сказать, что полимерные изделия выдержат все нагрузки.
Но у нас существует две неприятности:
- Во-первых, у нас до сих пор эксплуатируется множество домов «сталинской» застройки. В них отопительная система находится не в лучшем состоянии, исходя из этого вероятны скачки мощности нагревательных устройств.
- Во-вторых, мы живем в стране с весьма жёсткими зимами. В итоге ТЭЦ существенно поднимают мощность теплоносителя, запуская в систему воду в 130 градусов, дабы поддерживать обычный микроклимат в зданиях. Отметим, что большая температура для полипропиленовых труб – это 95 градусов.
Отметим, что большая температура для полипропиленовых труб – это 95 градусов.Весьма интересно: вода не преобразовывается в пар за счет большого давления.
Значит, при таковой ситуации изделия из пластика расплавятся и просто стекут вниз? К громадному счастью, этого не происходит. Причем вплоть до значения в 150 градусов. Но из-за чего, же тогда производители показывают значение в 95?
Дело в том, что производители являются громадными «перестраховщиками», но это неспроста. В случае если изделие придет в негодность (к примеру, лопнет) при температуре хотя бы на один градус меньше заявленного значения, производителю не избежать судебных слушаний.
Исходя из этого на вопрос, при какой температуре лопаются трубы, их создатели дают существенно заниженный ответ, чтобы обезопасить себя от разных проблем.
Помните, что различные партии смогут владеть разными свойствами. Исходя из этого целесообразно ориентироваться на наименее качественные образцы.
Как обезопасить себя от плачевных последствий
Вот мы и разобрались, какую температуру выдерживают полипропиленовые трубы. Наряду с этим мы кроме этого осознали, что, не обращая внимания на все нормы, смогут появляться неприятности со сроком работы системы. Дабы не допустить ранний выход из строя коммуникаций и тем более аварию, возможно провести пара действенных мер.
Арматура спасет мир
В первую очередь мы желаем дать совет вам применять лишь изделия с армированием (к примеру, PN25). Для армирования в большинстве случаев употребляется стекловолокно или алюминиевая фольга.
Такие изделия несут в себе множество преимуществ:
- Вы сможете забыть про трансформацию линейных размеров. Оно в большинстве случаев происходит в следствии увеличения температуры (данный процесс именуют тепловым расширением). Наряду с этим в случаях, в то время, когда расширение все-таки случилось (к примеру, в случае если произошло важное увеличение мощности), то деформации не случится.
- В следствии при однообразных условиях, армированные изделия прослужат существенно (на 20-30%) продолжительнее своих собратьев.
- Магистрали без армирования смогут лопнуть, в случае если температура достигнет отметки близкой к критической и наряду с этим на них будет выясняться важное давление. Их армированные собратья лишены для того чтобы плачевного свойства и останутся целыми при любых условиях.
Автоматизация – панацея 21-ого века
Во вторых мы рекомендуем установить датчик температуры воды в трубе.
Данный прибор откроет перед вами множество новых возможностей, в частности:
- Контроль за работой нагревательных устройств. Как мы уже говорили, зимой вероятны скачки.
- Возможность программирования, в зависимости от погоды. Если вы живете в регионе, где погода неизменно изменяется, то такая функция будет вам крайне полезна. Она разрешает задать определенные градусы, каковые будут неизменно поддерживаться.
- Ну и как следствие представленных выше двух факторов, вы существенно увеличите эксплуатационный период вашей коммуникационной линии.
Пара слов о сортаменте
Температура эксплуатации полипропиленовых труб (и любых других разновидностей) зависит от конкретной марки. Очевидно, каждая может выдержать заявленное значение в 95 градусов. Но неприспособленные для этого марки выйдут из строя через пара лет (в лучшем случае).
Еще в далеком 1996 году был создан СП 40-101, который регламентирует срок работы разных марок в зависимости от конкретных условий. Он разрешает с внушительной точностью выявлять срок работы целой системы.
Очевидно, температура плавления полипропиленовых труб будет оставаться постоянной вне зависимости от конкретной марки. Но их срок жизни будет весьма кроме того без шуток разниться.
Заключение
На этом пора подводить результат нашему повествованию, но мы приготовили для вас наглядную порцию знаний. В представленном видео в данной статье вы отыщете дополнительную данные по данной теме. Просмотрев его, вы точно сможете разобраться во всех тонкостях.
Труба PE-RT | Производитель пластиковых труб
Предоставлять продукцию высочайшего качества
Труба PE-RT также называется трубой для теплого пола и часто используется для систем отопления и горячего водоснабжения.
5-слойная труба PE-RT, производимая Heim-Weh-GmbH, обладает выдающейся устойчивостью к ультрафиолетовому излучению и непроницаемостью для кислорода, что может эффективно препятствовать выживанию микробов в системе труб, а также может препятствовать проникновению кислорода в систему труб. , тем самым предохраняя металлические детали от коррозии и ржавчины в системе отопления и продлевая срок службы системы трубопроводов.
Соответствие стандарту
- Сертификация системы экологического менеджмента ISO 14001
- Сертификация системы менеджмента качества ISO 9001
- Сертификация Энор
- Сертификат одобрения продукта WRAS
- Сертификат соответствия
- Сертификат СКЗ
- Сертификат DVGW (Немецкая научно-техническая ассоциация газа и воды)
- Сертификат КИВА
- 5-слойная структура
Кислородный барьерный слой EVOH
Клей EVOH
Клей EVOH
Внутренний слой PE-RT
Внешний слой PE-RT- Поставщик сырья PPR: Borealis
Использование бессвинцовой экологически чистой меди
Сделано в Германии
Процесс литья под давлением
Параметры трубы PE-RT
| Свойства | Единица измерения | Данные | |
| Физические свойства | Плотность | г/см 3 | 0,94 |
| Твердость | — | 61 | |
| Теплофизические свойства | Коэффициент линейного расширения | м/(м·к) | 1,10-4 |
| Теплопроводность | Вт/(м·К) | 0,4 | |
| Температура размягчения по Вика | ℃ | 124 | |
| Механические свойства | Предел текучести | МПа | 18 |
| Прочность на разрыв | МПа | 39 | |
| Удлинение при разрыве | % | 800 | |
| Модуль упругости | МПа | 650 | |
Выбор размера трубы PE-RT
Для напольного отопления существует пять видов труб PE-RT: Φ16, Φ20, Φ25, Φ32, Φ40.
По толщине стенки они делятся на:
DN20×2,0, DN25×2,3, DN32×2,9, DN40×3,7
DN16×2,0, DN20×2,3, DN25×2,8, DN32×3,6, DN40×4,5
Характеристики трубы PE-RT
- Труба PE-RT обладает двойным эффектом устойчивости к ультрафиолетовому излучению и кислородонепроницаемости.
- Труба PE-RT обладает отличной термической стабильностью и может выдерживать длительное давление. При рабочей температуре 70 ℃ и давлении 0,4 МПа труба может безопасно использоваться более 50 лет.
- Труба PE-RT обладает превосходной гибкостью, что делает ее удобной и экономичной. Радиус изгиба трубы PE-RT мал (Rn=5D) и не восстанавливается после изгиба. Это делает его идеальным для использования в строительстве, а нагрузка на изгибающиеся детали быстро ослабляется, что позволяет избежать повреждения извилистости, вызванного концентрацией напряжения во время обслуживания.
- Труба PE-RT обладает отличной ударопрочностью и высокой безопасностью, а ее низкотемпературная хрупкость составляет -70 °C, поэтому трубу PE-RT можно транспортировать и строить в условиях низких температур. Его способность противостоять внешней силе намного выше, чем у других труб, и его не нужно нагревать, чтобы согнуть.
- Для трубы PE-RT доступно соединение методом термосварки, что упрощает установку и ремонт изделия. В водопроводной системе «теплый пол», если система повреждена из-за внешней силы, трубу PE-RT можно отремонтировать с помощью термосварки, что удобнее, быстрее и безопаснее.
- Труба PE-RT может производиться без процесса сшивания и без контроля степени и ровности сшивания. Труба PE-RT имеет меньше производственных процессов и общую равномерную толщину стенки.
Его способность противостоять внешней силе намного выше, чем у других труб, и его не нужно нагревать, чтобы согнуть.Эксплуатационные параметры трубы PE-RT
| | Индекс текучести расплава (г/10 мм) | Плотность (г/см 3 ) | Напряжение сжатия (МПа) | Десятки напряжение (МПа) | Удлинение при разрыве (%) | Твердость по Бринеллю (Н/мм 2 ) | Испытание на удар с надрезом (кДж/м 2 ) | Температура размягчения по Викату (℃) | Диапазон плавления (℃) | Линейное расширение коэффициент (1/k) | Теплопроводность (Вт/м·k) | Продольная усадка (%) |
| Испытательное значение | 0,3 | 0,898 | 2 5 | 850 | >50 | 48 | | 130(10Н) 61(50Н) | 150-160 | 1,5×10(-4) | 90 060 0,24||
| Стандарт испытаний | Состояние ISO1133 12 | ISO1183 | ISO527/1. 2 | ISO527/1.2 | ISO37 | ISO2039/1 | ISO179/1eu | ISO306/A-B 900 59 | ДСК | DIN53752 | DIN52612 | GBT6671- 2001-B |
| Условия испытаний | 230 ℃/ 2,16 кг | +23 ℃ | 50 мм/мин | 9 0060 50 мм/мин | 132 Н/30 с | 23 0 -10℃ | 10Н 50Н | | | | 135±2℃ |
Превосходная термическая стабильность и чистота материалов PE-RT — два свойства этого материала. Физические и химические свойства материала PE-RT очень подходят для питьевой воды и отопления. Что еще более важно, хорошие свойства плавления и теплового плавления материала обеспечивают постоянное цельное соединение.
Быстрый монтаж труб PE-RT: резка, маркировка, термосварка, соединение и комплектация!
Процедура плавления трубы PE-RT
- Отметьте место вставки трубы. (равно глубине вставки соединения)
- Поверхность труб и соединений должна быть стабильной, чистой и обезжиренной.
- Нагрейте всю глубину вставки, включая трубы и соединения в сварочном инструменте.
- Соедините трубу и соединение
- По истечении времени нагрева плавно и равномерно вставьте трубу в соединение, чтобы образовалась прочная и идеальная комбинация.
(равно глубине вставки соединения)Предварительно изолированные трубы для тепло- и водораспределения -Турция
В разных странах мира пластмассовые изделия, подходящие для нашего времени, стали применяться во многих областях, где раньше использовались металлические материалы. Сегодня группа термопластов в основном используется в трубопроводных системах. Пластиковые геотермальные трубы нашли применение в бытовых установках, промышленных предприятиях или системах с подогревом пола. Когда вы изучите различия между пластиковыми и металлическими трубами, упомянутыми в нашей статье ниже, ваше беспокойство по поводу пластиковых труб исчезнет.
Производство пластмасс осуществляется путем преобразования натуральных продуктов или путем синтеза основных элементов. сырая нефть, природный газ или уголь используются в начале производства. Основными компонентами пластика являются углеродные и водородные элементы. Поскольку пластмассы обладают многими свойствами, области их применения также разнообразны. Кроме того, пластмассы относятся к материалам, которые можно перерабатывать.
Трубы из поливинилхлорида, сокращенно называемые трубами из ПВХ, представляют собой трубы, получившие широкое признание во всем мире и широко используемые. Он широко используется в различных бытовых установках, сельскохозяйственных процессах и промышленных применениях благодаря своим универсальным преимуществам.
От транспортировки питьевой воды до санитарно-технических сооружений, от оросительных труб до транспортировки жидкостей с различными свойствами, трубы из ПВХ используются во многих отраслях промышленности.
ПВХ известен как третий наиболее производимый пластик среди пластиков, производимых в мире
В предыдущие годы ученые обнаружили компонент ПВХ в ходе своих исследований. Среди этих ученых Анри Виктор Реньо, француз, и Ойген Бауманн, немецкий ученый, работавший в области химии, сначала в 1835, а затем в 1872 году непреднамеренно обнаружили компонент ПВХ. Однако этот непреднамеренный материал не привлек внимания и интереса ни у кого из ученых.
В 1913 году немецкий химик Фридрих Генрих Август Клатте первым запатентовал материал ПВХ. Фридрих Генрих Август Клатте смог задокументировать полимеризацию винилхлорида с помощью солнечного света, что облегчило ему получение патента.
Хотя ПВХ был научно признан, промышленники поначалу не отдавали ему предпочтение. Причиной этого стала жесткая и хрупкая структура ПВХ. Ученые годами работали над тем, чтобы сделать этот термопластик пригодным для использования. По прошествии 10 лет они смогли только развить процесс одомашнивания.
В 1926 году Уолдо Семон, владелец компании BF Goodrich Company в Северной Каролине, США, обнаружил, что ПВХ можно пластифицировать, используя другие материалы. Благодаря этой работе ПВХ, гибкость которого была увеличена, стал использоваться в промышленности и коммерческих сферах. Появился легкий в обработке материал. В 1932 году в Германии были произведены первые трубы из ПВХ. В 1935 году в Германии были изготовлены первые трубы из ПВХ. Низкие затраты на производство и техническое обслуживание труб из ПВХ, а также их универсальная гибкость вскоре сделали их альтернативой для домашнего использования.
После Второй мировой войны производство ПВХ увеличилось вместе с другими промышленными разработками. Целью этого было создание очень полезных для пользователя продуктов на основе ПВХ. Чтобы быть пригодным для коммерческого использования, ПВХ необходимо было смешивать с пластификаторами, такими как смазки, термостабилизаторы, наполнители, производные фталевой кислоты и пластификаторы для простоты обработки.
Благодаря этим процессам в последующие годы в разных частях мира были обнаружены такие материалы, как ХПВХ (хлорированный поливинилхлорид), НПВХ (непластифицированный поливинилхлорид).
В результате процесса хлорирования материала ПВХ получается материал ХПВХ. Этот материал более гибкий и более устойчивый к высоким температурам, чем ПВХ. Благодаря этой особенности он стал более предпочтительным в промышленности. Материал НПВХ, который широко используется в строительном секторе во многих частях мира, имеет более твердые характеристики, чем ПВХ.
Трубы из ПВХ, ХПВХ и НПВХ нашли применение во многих различных областях. Например, системы труб для капельного орошения, садовые пластиковые трубы (шланги), трубы для почвенных отходов и дождевой воды являются решениями для различных простых применений.
Его можно легко разрезать с помощью инструмента для резки труб из ПВХ и довести до нужного размера. Устойчивость трубы к ультрафиолетовому излучению открыла путь для ее использования в суровых условиях на открытом воздухе.
Трубы из ПВХ и производные стали предпочтительным материалом для многих промышленных, сельскохозяйственных, коммерческих и бытовых целей благодаря их низкой стоимости, коррозионной стойкости, простоте обслуживания и преимуществам серийной установки.
Предизолированные системы пластиковых труб – системы, состоящие из несущей трубы, теплоизоляционного материала и материала защитной наружной оболочки, которые изготавливаются в соответствии друг с другом на производственных площадках. Системы геотермальных труб обычно могут поставляться в бухтах непрерывной длины или в виде прямых непрерывных труб.
В некоторых частях Европы гибкие предизолированные пластиковые трубы уже много лет используются в областях, где важна эффективность использования энергии, в районах, где предпочтение отдается системам централизованного теплоснабжения и охлаждения. Высококачественные изоляционные материалы, используемые в конструкции трубы, повышают эффективность предварительно изолированных труб и доводят эту эффективность до устойчивого положения.
Эти высокоэффективные изоляционные материалы минимизируют теплопередачу в предварительно изолированных пластиковых трубах.
В бытовом и коммерческом строительстве во многих случаях требуется транспортировка горячих или холодных жидкостей внутри и между конструкциями и даже на большие расстояния. Предварительно изолированные пластиковые трубы также являются лучшим решением для предотвращения замерзания транспортируемой питьевой воды. Кроме того, с помощью этой системы можно добиться энергосбережения за счет подачи горячей воды на большие расстояния путем заделки труб в плиту в нижних частях конструкций.
Во многих частях мира компании, работающие в сфере энергетики, ищут решения для транспортировки жидкостей в наилучших условиях. Проблемы, которые необходимо решить; самая выгодная плата за подключение для дома, больше серийных применений для обеспечения обслуживания большего количества пользователей, высокая долговечность труб в дополнение к этим преимуществам и отсутствие необходимости обслуживания системы.
Другими проблемами, которые необходимо решить, являются коррозия в трубах, состоящих из таких компонентов, как сталь/полиуретан/полиэтилен, медь/полиуретан/полиэтилен или медь/минеральная вата/полиэтилен, потеря температуры из-за изоляционного материала из-за многолетней прокладки и влажности, а также необходимость отключить систему для обслуживания и ремонта, а также сократить высокие и долгосрочные инвестиционные затраты.
Сети централизованного теплоснабжения и охлаждения для систем энергоснабжения всегда считались проблемой с точки зрения затрат. Для снижения стоимости проводятся постоянные научные исследования. Предварительно изолированные гибкие пластиковые трубы стали важной разработкой для сетей с более низкими температурами. Пластиковые геотермальные трубы станут важной вехой для будущих сетевых систем. По мере снижения температуры транспортируемых жидкостей область использования систем пластиковых труб будет увеличиваться. До недавнего времени использование пластиковых труб в системах централизованного теплоснабжения и охлаждения оставалось небольшим.
Хотя это использование остается низким, используемые области были новаторскими для применения в промышленности. Эти пластиковые трубы создали систему, которую можно тянуть так же легко, как электрический кабель. Долговечные трубы PE-X и PB были подвергнуты экспертизе в Леобенском университете. В исследованиях, проведенных учеными (инж. Э. Крамер и проф. д-р Дж. Коппельманн) из того же университета, были проведены испытания времени индукции кислорода, сопротивления разрыву, удлинения при разрыве и внутреннего давления при температурах 80, 95 и 110 °C, чтобы выявить срок службы предизолированных труб. Результаты испытаний оказались в пользу труб типа ПБ. Срок службы данного типа труб заявлен как 36 лет.
Сборка предизолированных геотермальных труб может иметь множество конфигураций. Он может иметь трубу-оболочку снаружи и одну или несколько несущих труб внутри.
Например;
Две трубы одинакового размера, подходящие для гидравлических труб, используемых для подачи и возврата,
Большой независимый трубопровод для уменьшения общего диаметра системы,
Трубы, подходящие для транспортировки питьевой воды в местах с высоким риском замерзания,
Пары водяных труб, соединенных единой системой подачи питьевой воды.
Трубы, необходимые как для отопления, так и для питьевого водоснабжения жилых помещений.
Помимо этих примеров, также могут быть выполнены другие конфигурации. В систему можно добавить кабель электрообогрева из различных трубных конструкций.
В предварительно изолированных системах пластиковых труб большинство пластиковых материалов используются в качестве несущих труб. Некоторыми из этих пластиковых материалов являются материалы HDPE, PEX, PE-RT, PE-RT, PEX-AL-PEX и PP.
Пластмассовые материалы в несущих трубах способны выдерживать различные температуры и давления. Некоторые материалы пластиковых труб (например, PEX, PE-RT) подходят для постоянной рабочей температуры 82°C (180°F), в то время как другие (HDPE) идеально подходят для транспортировки холодной или охлажденной воды. Пластиковые трубы никогда не должны использоваться для транспортировки пара или горячей воды при температуре выше 9°С.3°C (200°F). Необходимо учитывать номинальное давление трубы, которая будет использоваться во время транспортировки.
Изоляционный материал можно наносить с приклеиванием или без него. При клеевом применении связь между изоляцией и несущей трубой устанавливается выше модуля упругости несущей трубы. В системе, где изоляционный материал не приклеен, несущие трубы не соединены с изоляционным материалом. Несущая труба может двигаться независимо от изоляции. В случаях, когда изоляция приклеена, тепловое расширение и сжатие уменьшаются в продольном направлении. Гибкость может быть выше у изделий, в которых изоляция не приклеена. В общих измерениях самый высокий уровень теплопроводности в обоих случаях составляет 0,30 БТЕ-дюйм/ч-фут2-°F (0,04 Вт/(м-К)).
Наружная защитная оболочка предизолированных пластиковых труб изготовлена из водостойкого полиэтиленового материала с содержанием 2-3% сажи, обладающего свойствами защиты от УФ-излучения. Наружная оболочка защищает предизолированные системы пластиковых труб от механических повреждений и влаги. Он также защищает изоляционный материал, используемый в трубе, как от контакта с землей, так и от других внешних контактов.
Кроме того, внешняя оболочка имеет защитную функцию от других повреждений, которые могут возникнуть во время и после монтажа труб.
Общие области применения гибких предизолированных пластиковых труб включают:
Для транспортировки жидкостей от централизованных источников отопления/охлаждения, которые необходимы для обогрева или охлаждения зданий обычным способом.
Системы отопления с внешними котлами в отдаленных районах (например, дровяные или паллетные).
Для наружных систем снеготаяния и таяния льда с подогревом гликолей.
Для транспортировки горячих или холодных жидкостей через или под большими зданиями.
В установках кондиционирования воздуха на траве.
Для промышленного применения в различных целях.
Геотермальные установки.
Для транспортировки от тепловых насосов, которые находятся далеко.
Для городских систем водоснабжения.
Принять меры против замерзания при наличии временных водопроводных сооружений.
Наиболее традиционными системами прокладки труб, применяемыми внутри и между зданиями, являются системы медных или стальных труб, изготавливаемые в виде прямых и отдельных отрезков, сварные или спаянные, покрытые изоляцией и имеющие снаружи защитную оболочку. В этой системе, укладываемой путем заглубления в грунт, необходимо нанести внешнее покрытие, препятствующее прохождению воды. Это приложение является дорогостоящим методом. Кроме того, процесс занимает много времени.
Также при необходимости изменения направления трубы в этих трубопроводных системах нужны фитинги для преодоления препятствий и поворотов для поворота трубы в нужном направлении. Так как температурный диапазон, который могут выдержать эти системы со стальными или медными трубами, широк, необходимы компенсаторы и кольца, обеспечивающие тепловое расширение на большом расстоянии. При производстве этих трубных систем упомянутые узлы были неотъемлемыми частями.
В предварительно изолированных системах пластиковых труб все компоненты интегрированы в единую сборную систему. Эта система обеспечивает стабильную работу трубопровода. Это приложение приводит к сокращению времени и затрат. В других трубопроводных системах отдельные компоненты предварительно не интегрируются и применяются в полевых условиях, что неэффективно с точки зрения затрат и времени.
Предварительно изолированные пластиковые трубы можно найти в одном отрезке длиной 100 и более метров. Эта функция сокращает время внедрения системы. Изначально затраты на материалы могут варьироваться в зависимости от размеров труб, используемых при установке. Стоимость можно снизить, подобрав наиболее подходящие материалы под размеры необходимой линии. Предварительно изолированные пластиковые трубы можно использовать в 5 раз быстрее, чем другие негибкие системы труб.
Стоимость воздуховодов для предизолированных пластиковых труб также низка, потому что предизолированные пластиковые трубы могут быть спроектированы как входящие и выходящие в единой защитной оболочке.
В то время как нет необходимости в соединении ответвлений в системах пластиковых труб, соединение обычно может потребоваться в других системах труб.
Хотя стоимость пластиковых труб большого диаметра возрастает, общая стоимость очень низкая. Если используется двухтрубная система, разница в стоимости будет больше.
Предварительно изолированные пластиковые трубы в сборе обычно могут изготавливаться в виде очень больших непрерывных отрезков. В этих трубах не используются стыки и соединения. Гибкость пластиковых труб позволяет легко огибать препятствия при укладке. Опять же, они экономят время, так как могут стать пригодными для колебаний в месте их захоронения.
Если этап засыпки пластиковых труб выполнен правильно и должным образом, силы теплового расширения и сжатия заглубленных труб уравновешиваются в продольном направлении благодаря трению о грунт. Компенсационные петли или ответвления, необходимые в других системах трубопроводов, не нужны в предварительно изолированных системах пластиковых труб.
В системах, где часть несущей трубы выполнена из пластика, транспортируемая жидкость транспортируется с минимальными потерями давления. В системах пластиковых труб нет коррозии и накопления минералов. Это долговечная и надежная система.
В предизолированных пластиковых трубных узлах отсутствует риск возгорания, так как при соединении не происходит беспламенного процесса. Системы пластиковых труб также являются безопасным применением на рабочих площадках, поскольку они легкие.
Предизолированные гибкие пластиковые трубы имеют много преимуществ перед стальными трубами с точки зрения дизайна и компоновки проекта. Пластиковые полибутиленовые трубы (ПБ) могут изготавливаться как единое целое очень длинных размеров. Таким образом, его можно укладывать напрямую. Поскольку он может компенсировать свое расширение сам по себе, нет необходимости в компенсаторе и кривой расширения. С помощью этой функции можно достичь увеличения на 7–10 % для используемых размеров труб.
Еще одним преимуществом предизолированных полибутиленовых трубных систем является то, что потери на трение и кальцификация не происходят в течение их срока службы.
Системы полибутиленовых (пластиковых) труб могут работать при высоких расходах жидкости. Следовательно, их можно использовать для той же нагрузки при меньшем диаметре трубы.
Благодаря оптимизации и инновационным проектам систем пластиковых трубопроводов проекты линий отопления и охлаждения, эксплуатационные расходы и инвестиционные затраты были сведены к минимуму. Благодаря новой конструкции геотермальной системы трубопроводов можно увеличить скорость применения и свести к минимуму потери тепловой энергии. При оптимизации исследуются все объемы энергопотребления и потери тепловой энергии в линиях отопления и охлаждения. Структура зданий и сезонные различия также важны в этом анализе.
Использование тепловых сетей зависит от географических и климатических условий, в которых проходит линия. Изменение коэффициентов нагрузки сети охлаждения-отопления, которые будут меняться в зависимости от климата, влияет на общую стоимость и оптимизацию. В тех случаях, когда потребность в энергии не меняется из-за климатических условий, КПД трубопровода будет выше.
При чрезмерной разнице температур между летним и зимним сезонами стоимость можно снизить, используя в таких местах линии меньшего размера.
Проект сети должен быть реализован таким образом, чтобы служить на благо всех пользователей, принимая во внимание не только продукт, но и его функциональность.
При сравнении систем пластиковых геотермальных труб с системами металлических труб (стальных, медных и т. д.) видно, что пластиковые трубы имеют много преимуществ. Кратко перечислим эти преимущества:
Они более устойчивы к коррозии, чем другие трубы. По сравнению со стальными и медными трубами пластиковые трубы обладают высокой коррозионной стойкостью. Полипропиленовый материал в составе пластиковых труб обеспечивает это. Полипропиленовый материал помогает противостоять повреждениям от транспортируемых химикатов.
Срок службы пластиковых труб из ПП, ПЭ и ПВХ очень велик. Срок службы металлических труб без специального покрытия невелик.
Срок службы металлических труб с покрытием может быть немного больше.Пластиковые трубы легче металлических. Благодаря этой особенности его легко транспортировать и устанавливать. Поэтому стоимость низкая. Подъемные инструменты при укладке пластиковых труб не используются. Так как металлические трубы тяжелые, необходимо подъемное устройство.
В то время как металлические трубы не обладают гибкостью, пластиковые трубы гибки и могут сгибаться. При прокладке пластиковых труб под землей точечные нагрузки и напряжения они передают на грунт путем деформации. Никакая дополнительная нагрузка на трубу не возлагается.
Пластиковые трубы обладают высокой устойчивостью к веществам с химическими свойствами. Этот тип труб может быть легко использован в строительстве промышленных предприятий. Металлические трубы, с другой стороны, нуждаются в специальных покрытиях для защиты их от повреждения химическими веществами, что приводит к увеличению стоимости.
металлические трубы без специального покрытия могут быть уязвимы для химических веществ.Пластиковые трубы обладают высокой стойкостью к истиранию. Эта особенность делает пластиковые трубы более прочными. Трение между внутренними частями трубы и транспортируемым материалом вызывает механический износ. Этот износ чаще встречается у металлических труб.
Пластиковые трубы, например термопласты, являются полностью перерабатываемым продуктом. Он имеет устойчивую функцию. Он вносит свой вклад в сырьевые и энергетические ресурсы из-за возможности вторичной переработки. Он экономичен, так как не требует больших затрат энергии для преобразования в энергию.
Для производства и обработки металлических труб требуется много энергии. Они не являются устойчивыми из-за этого негативного аспекта. Металлические трубы также могут быть переработаны.
При сборке пластиковых труб при сварочных работах не производится процесс открытого пламени.

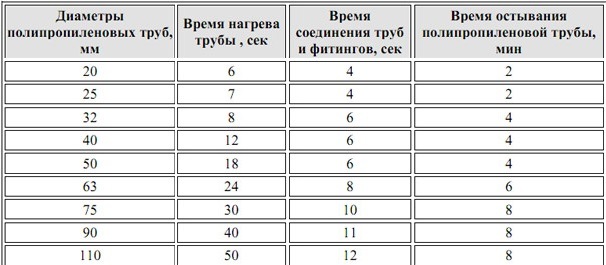

Риска возгорания нет. Технологии соединения также наилучшим образом используются в пластиковых трубных системах. Эти трубы легко соединяются путем нагревания трубы и фитинга с помощью подходящих инструментов. При соединении плавление происходит одинаково в каждой точке свариваемой пластиковой трубы. Таким образом, формируется постоянное и безопасное соединение. В металлических трубах в процессе может возникнуть открытое пламя. Это создает риск возгорания.Стоимость сырья для предизолированных пластиковых труб ниже. В то время как себестоимость производства металлических труб высока, себестоимость производства также ниже, поскольку в системах пластиковых труб дешевле сырье. Затраты на сварку также более выгодны, чем у металлических труб.
Срок службы металлических труб с покрытием может быть немного больше.
металлические трубы без специального покрытия могут быть уязвимы для химических веществ.
Риска возгорания нет. Технологии соединения также наилучшим образом используются в пластиковых трубных системах. Эти трубы легко соединяются путем нагревания трубы и фитинга с помощью подходящих инструментов. При соединении плавление происходит одинаково в каждой точке свариваемой пластиковой трубы. Таким образом, формируется постоянное и безопасное соединение. В металлических трубах в процессе может возникнуть открытое пламя. Это создает риск возгорания. Если пластиковые трубы будут использоваться для транспортировки горячей и холодной воды или центрального и местного отопления и охлаждения, требуется изоляция для предотвращения теплопередачи. Изоляция также может быть обязательной во избежание риска замерзания.
Стандарт изоляции пластиковых труб должен быть таким же, как у металлических труб.
Теплопроводность пластиковых труб ниже, чем у металлических. По этой причине можно подумать, что изоляция не сделана. Но эта мысль ошибочна. Если пластиковые трубы хорошо уложены, аккуратно установлены и собраны, а также выбраны изолированные трубы, можно снизить потери тепла до 25%.
Почти все трубы, включая медные и стальные, могут замерзнуть. Если происходит замерзание, также может произойти поломка. Наиболее уязвимыми к поломке трубами являются медные трубы. Но преимущество пластиковых труб в том, что риск взрыва даже в случае замерзания невелик.
Трубы из ПВХ более предпочтительны для отопления и охлаждения, чем металлические, потому что материал труб очень хорошо изолирует. Металлические трубы не так хорошо удерживают тепло, как пластиковые.

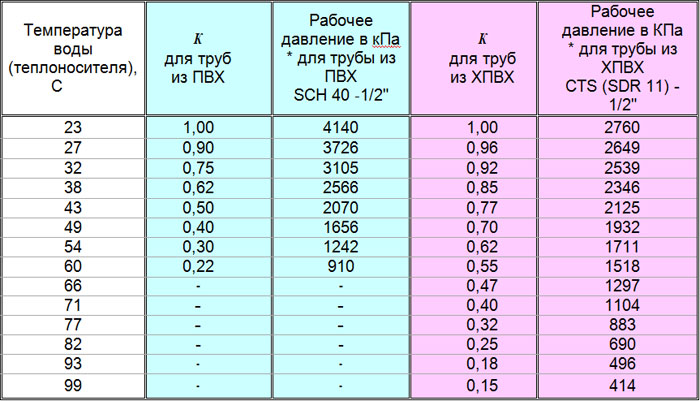

Максимальная рекомендуемая температура для напорной трубы из пластика (ПВХ) составляет 140°F. Пластиковые трубы становятся гибкими при более высоких температурах и более жесткими при более низких температурах.
При выборе подходящей трубы необходимо обратить внимание на перечисленные ниже факторы. Кратко эти факторы сводятся к следующему:
Какое давление должен выдерживать планируемый трубопровод,
Какова максимальная температура жидкости, транспортируемой по пластиковой трубе,
?Будет ли подключение выполнено на этапе установки и сборки,
Какие химические вещества будут транспортироваться по пластиковым трубам,
Постоянные нагрузки, которым будет подвергаться трубопроводная система,
Будет ли иметь значение тепловое расширение и сжатие в устанавливаемой системе трубопроводов.
Свойства каждой пластиковой трубы различаются в зависимости друг от друга. Соответственно, меры предосторожности, которые необходимо соблюдать при установке, различны. В целом при монтаже систем полипропиленовых труб необходимо учитывать следующие моменты:
В первую очередь следует проверить трубы на наличие повреждений.
Пластиковые геотермальные трубы нельзя вынимать из контейнеров для хранения во избежание повреждений до начала процесса. Благодаря этому применению пластиковая труба защищена от царапин и загрязнений.
При монтаже полипропиленовых труб следует обращать внимание на погодные условия. Существует риск повреждения пластиковых труб в условиях очень низких температур.
При штабелировании труб следует выбирать ровное место, исключающее изломы и изгибы, и не оставлять на нем тяжелые грузы.
Предварительно изолированные пластиковые трубы высокого качества вряд ли будут представлять опасность для здоровья. Благодаря стандартам, установленным при производстве пластиковых труб, можно получить безопасную с точки зрения здоровья продукцию. Пластиковые трубы с предварительной термоизоляцией важно выбирать в соответствии с их назначением. Например, трубы, которые будут использоваться в промышленности, могут быть изготовлены из материалов, устойчивых к химическому воздействию, которому они будут подвергаться.
Теплоизолированные трубы для использования в городских сетях или жилых домах изготавливаются из подходящих материалов.
Если жидкости, транспортируемые по предварительно изолированным пластиковым трубам, нагреваются до высоких температур, некоторые вещества могут выделяться из пластика. Однако сегодня пластиковые трубы, используемые для транспортировки продуктов питания и питьевой воды, изготавливаются таким образом, чтобы не представлять опасности для здоровья человека.
В настоящее время материал ПВХ используется в производстве пластиковых труб с предварительной термоизоляцией. Материал ХПВХ получают путем хлорирования ПВХ. ХПВХ имеет более гибкую структуру и позволяет использовать его при более высоких температурах. Как известно, хлор используется в дезинфицирующих целях в определенных пропорциях в водопроводной и питьевой воде. Компоненты и количество хлора, используемого в сырье ХПВХ и ПВХ, соответствуют нормам, установленным Всемирной организацией здравоохранения, и не представляют опасности для здоровья человека.
Тяжелые металлы, такие как олово, барий и цинк, представляющие опасность для здоровья человека и окружающей среды, не используются в качестве компонентов при производстве труб из ПВХ.
Таким образом, предизолированные пластиковые трубы являются очень безопасными для здоровья продуктами. Пластиковые трубы с предварительно нагретой изоляцией следует выбирать в зависимости от области применения и свойств транспортируемых жидкостей.
Научных исследований о том, что пластиковые трубы с предварительной термоизоляцией вызывают рак, не проводилось. После этапов, через которые проходит сырье ПВХ в процессе переработки, получают продукцию в соответствии с критериями, установленными Всемирной организацией здравоохранения.
Трубы из ПВХ и его производных, используемые в предварительно изолированных пластиковых трубах, продолжают необходимые процессы до тех пор, пока они не будут очищены от химических веществ, которым они подвергаются на этапе производства. Таким образом, полученный продукт не представляет опасности для здоровья, пока он используется в указанных условиях.
Таким образом, в предварительно изолированных трубах нет риска рака. Однако для транспортировки жидкостей, соответствующих свойствам этих труб, следует использовать пластиковые трубы с предварительной термоизоляцией.
Не следует забывать, что ПВХ и производные материалы, которые широко используются в мире, безопасно используются в качестве сырья при производстве многих продуктов в области медицины.
Предварительно изолированные пластиковые трубы, пользующиеся большим спросом из-за их долговечности и долговечности, не загрязняют окружающую среду. Она более выгодна, чем металлосодержащие трубы с точки зрения вторичной переработки. Предварительно изолированные пластиковые трубы могут быть полностью переработаны. Таким образом, это очень успешный продукт с точки зрения устойчивости.
Крайне неправильно оставлять предварительно теплоизолированные трубы, отработавшие свой срок службы, гнить на природе. Такая ситуация, конечно, нежелательна. Повышая осведомленность предприятий и применяя правильную политику обращения с отходами, и природа защищена, и появляется возможность приносить отходы в экономику.
