Регулировочные краны для радиаторов отопления

Содержание

• Необходимость
• Шаровый кран
• Игольчатый вентиль
• Регулирующие радиаторные вентили
• Автоматический терморегулятор
• Трехходовой клапан
• Выбор
• Краны и фитинги. Видео

Установка регуляторов не понадобится, если система отопления была рассчитана правильно. При этом в каждом помещении будет поддерживаться оптимальная температура. Но это справедливо только для индивидуальных систем. Система отопления в многоэтажных домах требует регулировки, так как ее работа была нарушена в процессе различных переделок. Это нужно производить по многим причинам.

Виды регулировочных кранов для радиаторов

Необходимость

Первая – касается экономии средств. Оплата за отопление будет уменьшена тогда, когда на дом установлен счетчик. В индивидуальных домах регулирование не понадобится, так как автономный котел самостоятельно устанавливает температуру.

Следующая причина, по которой нужно ставить регулятор, – поддержание температуры воздуха в помещении желаемого показателя. Например, в одном помещении следует добиться +25ºС, а в другом – +17ºС. Для этого выставляются заданные значения на запорной арматуре.

Какое оборудование лучше ставить?

Шаровый кран

Вид шарового крана

Подключение радиаторов отопления в доме

Как правило, монтаж данного устройства американской модели производится на входе в батарею и служит для регулировки потока жидкости. Также он применяется в случае поломки радиатора. Не останавливая систему отопления, производится перекрытие движения теплоносителя в батарею. Далее выполняется ее ремонт или замена. Принцип работы заключается в изменения потока теплоносителя, проходящего через радиатор.

Он функционирует в двух положениях: полностью открыт или закрыт. Все остальные положения являются вредными. Внутри устройства находится шарик.

Если поставить его в промежуточное положение, крупные частицы, находящиеся в теплоносителе, будут разрушать поверхность. Поэтому и пропадает герметичность. Это приведет к большим проблемам при поломке отопительного прибора.

Установка шарового крана требует грамотного подхода. Устройство, выполненное из полипропилена, монтируется при вертикальной однотрубной разводке. То есть из потолка идет труба, к которой подключается батарея. Ее нижняя часть выходит в нижнюю квартиру. При таком подключении нужно устанавливать байпас. Он нужен для непрерывного движения теплоносителя в системе при закрытом положении крана.

В некоторых ситуациях кран лучше ставить на обходном трубопроводе. В таком случае применяются несколько кранов: два устанавливаются для отключения батареи, а один служит в качестве регулировки. Но такую систему лучше не использовать. Если запутаться, в каких положениях стоит кран, то весь стояк будет заблокирован.

Игольчатый вентиль

Как выглядит игольчатый вентиль

Расчет количества секций радиаторов отопления

Чтобы прибор приносил больше пользы, его устанавливают перед манометром. Выполнен он из полипропилена. Принцип работы заключается в изменения потока воды путем плавного перекрытия. У него есть существенный недостаток: снижается пропускная способность системы в два раза, так как ширина прохода теплоносителя становится меньше. Это может привести к ухудшению теплоотдачи нагревательного прибора.

Чтобы такого не происходило, необходимо увеличивать количество секций батареи или сам размер игольчатого крана.

Регулирующие радиаторные вентили

Калькулятор расчета радиаторов отопления по площади

Устройство терморегулятора

Краны для радиаторов отопления используются для ручной регулировки. Как и все предыдущие устройства, они изготовлены из полипропилена. Для изменения температуры в комнате поворачивается вентиль. Если он находится в закрытом положении, то поток теплоносителя полностью прекращается.

Принцип работы устройства американской модели заключается в механическом изменении температуры. Он монтируется на резьбу отопительного прибора, а к трубам присоединяется с помощью фитингов.

Какие достоинства такого вентиля? В первую очередь – надежность в работе. Материалом изготовление клапана конуса является полипропилен или латунь. Его стоимость достаточно велика, но полностью оправдывает затраченные средства.

Есть и отрицательные свойства. Если возникает необходимость регулировки температуры, процесс необходимо производить вручную, это является довольно проблематично. Те люди, которых это не устраивают, выбирают автоматические устройства американской модели.

Автоматический терморегулятор

Все, что необходимо для стабилизации температуры в помещении при автоматической регулировки, – это установить терморегулятор в нужном положении. Не нужно долго крутить вентиль, так как регулировка протекает без остановки. Единственный недостаток такой модели – огромная стоимость.

Иногда терморегулятор называют клапаном. Названий у него достаточно много, но функции одинаковые. Состоит он из двух элементов: верхнего и нижнего. Первый называется термоклапан, а второй – термоголовка. Все они выполнены из полипропилена, который повышает прочностные характеристики. Вместе они выступают одним устройством и называются терморегулятор.

Как правило, многие устройства не имеют источника питания, кроме моделей с цифровым экраном, где в термоголовку производится установка батарейки. Они служат довольно долго, так как тока потребляется незначительное количество.

Итак, терморегулятор состоит из двух элементов. Сам термоклапан изготавливается из полипропилена. Нижняя часть универсальна. То есть на один корпус можно использовать несколько типов термоголовок: механического, ручного, автоматического. Это очень удобно. Если нужно применить другой метод регулировки, то достаточно поменять термоголовку.

Автоматический терморегулятор отличается принципом работы от запорных вентилей. Смена положения ручного крана происходит путем поворота рукоятки. Он имеет в своей конструкции сильфон, содержащий жидкость или газ, свойства которых зависят от перепада температур. При нагреве содержимое сильфона увеличивается в размерах и надавливает на пружину устройства. Механизм уменьшает поток теплоносителя. При остывании жидкости или газа давление на пружину уменьшается, а поток теплоносителя поступает в нагревательный прибор. Каждый вид терморегулятора способен осуществить регулировку температуры с точностью до 1 ºС.

Трехходовой клапан

Как выглядит трехходовой клапан

Такие устройства используются для регулировки температуры очень редко. Его можно ставить на месте соединения байпаса с трубой, которая исходит от радиатора. Чтобы изменять температуру, на клапане должна быть установлена термоголовка. Если температура возле нее повышается, движение теплоносителя перекрывается. Вся вода направляется в обходной трубопровод. После остывания клапан устанавливают в исходное положение. Чаще всего трехходовые клапаны используются в однотрубных системах.

Выбор

Какие устройства применять в разных системах отопления? В многоэтажных домах рекомендуется использовать регулировочные вентили и трехходовые клапаны. В конструкции терморегулятора имеется большой зазор, который будет постоянно засоряться крупными частицами, поступающими вместе с теплоносителем. Поэтому их применяют для индивидуального отопления.

Если возникла необходимость автоматической регулировки температуры в помещении, то перед терморегулятором следует установить фильтр. Он будет очищать воду от различных примесей и обеспечит нормальную работу регулирующего устройства. В индивидуальных домах можно использовать те устройства, которые подходят каждому человеку.

Регулирование температуры воздуха в помещении происходит при помощи разного оборудования. Это нужно делать только правильной регулирующей арматурой. В качестве них могут быть как ручные, так и автоматизированные краны. При однотрубной системе отопления с вертикальной разводкой можно ставить трехходовые клапаны.

Краны и фитинги. Видео

О том, как грамотно подобрать краны и фитинги к радиатору, видео ниже.

Дело за деталями или Какие краны лучше для ваших радиаторов отопления?

Содержание

1. Виды
2. Регулировочный
3. С термоголовкой
4. С терморегулятором
5. Кран Маевского
6. Советы по выбору
7. Особенности установки
8. Способы уплотнения соединений

Кран радиаторный является одной из разновидностей запорной арматуры. Такие приспособления позволяют регулировать приток теплоносителя в батареи посредством увеличения или снижения расхода воды. Кроме того, они соединяют трубы с отопительными приборами.

Подобные устройства позволяют регулировать температуру в помещении, удалять воздух из системы, который не дает воде циркулировать и снижает эффективность обогрева комнаты, а также ֫сбрасывать теплоноситель.

Виды

Такие изделия бывают разных типов. Чтобы разобраться, какие краны для радиаторов отопления лучше поставить в вашем случае, следует изучить их основные свойства и сферы применения.

Регулировочный

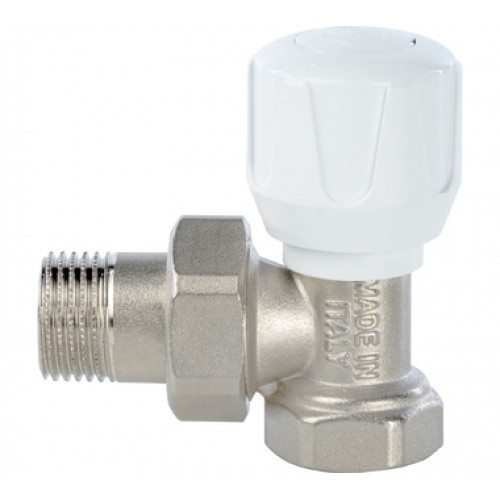

Регулирующий кран для радиатора отопления может быть угловым и прямым. Применяется для контроля расхода теплоносителя вручную, дает возможность предупредить протечку.

Имеет свои преимущества:

• при заполнении системы отсутствует гидравлический удар;
• позволяет снять батарею без полного отключения системы;
• обладает высокой герметичностью, имеет эстетичный внешний вид и отличные гидродинамические свойства. Но стоит помнить, что такое изделие не позволяет точно настроить теплоотдачу, поскольку температурная шкала у него отсутствует.

С термоголовкой

На термоголовке есть кольцо, ограничивающее или блокирующее повышение температуры. Чувствительный элемент, находящийся внутри нее, при тепловых колебаниях повышает или понижает силу водяного потока в отопительной системе.

Термоголовки бывают двух видов:

• с ручной регулировкой: поворачиваются вручную;
• с автоматической регулировкой: снабжены сильфоном с жидкостью, изменяющей при нагревании объем и давящей на шток.

У таких изделий тоже есть свои плюсы:

• удобство использования, ведь они позволяют самостоятельно регулировать температуру;
• экономичность: кран дает возможность снизить расход топлива благодаря ограничению повышения температуры;
• наличие режима защиты от промерзания.

С терморегулятором

Терморегулятор устанавливается в специальное отверстие перед радиатором. Позволяет регулировать поступление воды благодаря крану, смонтированному перед терморегулятором.

Для регулировки температуры можно использовать:

• шаровую запорную арматуру: такие краны не слишком подходят для радиаторов отопления, поскольку имеет лишь два режима: закрытый и открытый;
• конусный вентиль: более оптимален благодаря наличию промежуточного положения, но за ним нужно постоянно следить и возвращать в исходное состояние;
• автоматический регулятор: наиболее надежный и удобный.

[attention type=yellow]Когда в комнате изменяется температура воздуха, содержимое терморегулятора крана расширяется или сужается, что приводит к понижению или повышению теплоотдачи. Это дает возможность экономить горючее, устанавливать определенную температуру.
[/attention]

Но есть у такой системы и минусы: оборудование подбирается строго индивидуально, а на однотрубных системах нужен байпас.

Кран Маевского

Нужен для сброса воздуха из радиаторов отопления, образующего пробку. Такое устройство надежное, крайне редко требуется его ремонтировать или заменять. Оно снабжено резьбой, благодаря которой производится его монтаж в пробку батареи.

В современных моделях шток проворачивают отверткой. Но есть экземпляры, закрывающиеся и открывающиеся специальным ключом. Желательно отказаться от их приобретения, поскольку ключ легко потерять.

При приобретении крана Маевского нужно убедиться в том, что шток полностью не выкручивается. Если это произойдет при промывке радиатора, вернуть деталь на место не получится, и тогда потребуется отключить стояк полностью.

Советы по выбору

Краны для радиаторов должны оптимально подходить к достаточно сложным условиям эксплуатации:

• Температура воды в батарее составляет до 200 °С.
• Давление может достигать 16—40 бар.
• Обязательна устойчивость к коррозии и механическому изнашиванию.

Следует приобретать устройства, рассчитанные именно на отопительные системы. Другая запорная арматура использоваться не должна, поскольку она быстро выйдет из строя.

В принципе, на радиаторы вполне можно установить привычные всем шаровые краны. Лучше выбирать муфтовые устройства, имеющие резьбу по краям. Она позволяет надежно зафиксировать клапан на радиаторе.

Регулировочные краны подходят для систем автономного отопления, поэтому в многоквартирных домах их использовать не стоит. Устройства, оснащенные термоголовкой, могут применяться на одно- и двухтрубных системах.

Конечно, изделия с терморегулятором стоят дороже, но они намного удобнее, поскольку позволяют создать в помещении нужную температуру и добиться оптимального комфорта. Желательно при этом выбирать автоматический терморегулятор.

[blockquote_gray]Каждый человек хочет, чтобы в его доме были установлены наиболее качественные, эффективные, экономные радиаторы. Давайте попытаемся разобраться, как подобрать радиаторы отопления для частного дома.

Выбираете радиатор, тогда вам полезно будет прочитать про технические характеристики стальных, биметаллических, алюминиевых и чугунных радиаторов.
[/blockquote_gray]

Особенности установки

Поскольку в жилых домах обычно используются трубы с небольшим диаметром, краны монтируют при помощи резьбовых соединений. Самым лучшим считается соединение, называемое в быту «американкой».

Арматура имеет одну или две накидные гайки. Каждая из них охватывает присоединительный хвостовик. Гайка легко вращается вокруг него. Ее нужно накрутить на трубу, прижимая при этом к ней кран. Торец трубы должен упираться в прокладку, проложенную внутри крана.

[attention type=green]Монтаж крана для радиатора отопления с «американкой» выполнить гораздо проще, чем на муфтовое соединение. Вентиль при этом можно расположить неподалеку от стены.
[/attention]

Чтобы разобрать подобное соединение, нужно всего лишь открутить с одной стороны гайку. Это даст возможность снять радиаторы для ремонта или получить доступ к стене, расположенной за ними, не отключая весь стояк.

Заменить кран на «американке» тоже просто. Почти все «американки» имеют вид шестигранника, поэтому устанавливают их при помощи обыкновенного гаечного ключа. Но встречаются модели, где гайки имеют два выступа. Для них нужен специальный ключ.

При первой установке устройства все резьбовые соединения не уплотняют. Это позволяет определить, хорошо ли подогнаны друг к другу детали. В последующем можно будет легко понять, сколько уплотняющего материала потребуется для каждого из соединений.

Если уплотнителя мало, возникнет течь, а его избыток иногда приводит к повреждению гайки при закручивании, что нежелательно, ведь тогда придется заменить всю деталь целиком.

Способы уплотнения соединений

Если резьба не имеет острой кромки, для уплотнения подойдет ФУМ лента. Но опытные специалисты рекомендуют применять лен. Нужно взять тонкую прядь, скрутить жгут и намотать его на патрубок, начав с торца.

Направление уплотнительной намотки должно быть противоположным направлению резьбы. Лен должен на всю глубину заполнять резьбу, а каждый новый виток частично закрывать предыдущий. Тогда соединение получится прочным и надежным.

[attention type=green]Если кран подобран правильно и изготовлен из качественных материалов, он прослужит долго и позволит поддерживать температуру в помещении на нужном уровне.
[/attention]

Важно не только знать, какие краны ставить на радиаторы отопления, но и учитывать особенности эксплуатации изделия и внимательно изучать рекомендации фирмы-изготовителя, тогда устройство не будет вызывать нареканий при использовании.

Как вам данная статья?

Душ со смесителем или термостатическим краном?

Приступая к работе, мы решаем главную дилемму: выбрать однорычажный смеситель для душа или, наоборот, термостатический смеситель?

Зная преимущества и недостатки каждого из них, вы сможете выбрать идеальный дизайн для своей ванной комнаты.

При ремонте или установке душа могут возникнуть сомнения относительно того, какое оборудование лучше выбрать. Для этого пользователь должен учитывать такие аспекты, как комфорт, технологии, которые он хочет иметь, а также одну из самых важных характеристик в большинстве домов: экономический аспект.

Для душа одним из решений, вызывающих у многих сомнения, является выбор смесителя для ванной комнаты, так как есть разные варианты, на которые влияют предыдущие аспекты.

Смеситель или термостатический смеситель , что лучше для моего душа? Мы хотим показать вам преимущества и недостатки обоих, а также передовой дизайн, которым мы известны.

  Колонка Touch & Feel

Термостатические смесители для душа: что это такое и какие у них преимущества

Термостатический смеситель для душа представляет собой смеситель, который позволяет выбирать желаемую температуру, которая остается постоянной, даже если в этом же доме открыты другие краны. Как это работает, просто, так как с помощью ручки нужно выбрать только желаемую температуру, и в мгновение ока термостатический картридж для холодной и горячей воды автоматически смешивается, очень быстро достигая выбранной температуры.

Как работает термостатический смеситель для душа или ванны?

Термостатические смесители имеют два элемента управления, один из которых используется для простой и интуитивно понятной регулировки скорости потока, а другой — для выбора желаемой температуры вручную.

Еще одной особенностью смесителей этого типа является их оздоравливающая функция. Что касается термостатических смесителей скрытого монтажа с несколькими выходами воды, то их можно комбинировать с боковыми форсунками, придающими телу освежающее вихревое воздействие, или душевыми головками с несколькими функциями и водопадами, такими как: каскад, дождь, струя или распылитель. Поэтому люди могут наслаждаться совершенно разными впечатлениями и душем, ориентированным на ощущения.

Преимущества термостатического смесителя для душа

Среди преимуществ термостатического смесителя для душа можно отметить:

1. Термостабильность . Это в значительной степени определяет комфорт пользователя, поскольку приятно иметь возможность достичь желаемой температуры с самого начала, а также чтобы эта температура оставалась неизменной на протяжении всего использования душа без необходимости ее постоянного регулирования.

2. Некоторые из наших термостатических смесителей оснащены технологией Noken Thermotrust. Выступ гарантирует, что корпус смесителя останется холодным, что позволит избежать возможных ожогов.



Термостатический смеситель Noken Thermotrust Pure Line с технологией Noken Thermotrust

2. Экономия энергии и воды . Наши картриджи были разработаны для быстрого и стабильного достижения желаемой температуры. В результате мы стремимся к более экологичным кранам, которые способствуют устойчивому развитию и избегают отходов. Некоторые из наших термостатических смесителей также оснащены кнопкой Noken Eco-Stop , которая ограничивает максимальный поток воды, когда пользователь достигает середины хода ручки, что позволяет экономить до 50% воды.

3. Безопасность . Безопасность ванных комнат имеет решающее значение для ванных комнат Porcelanosa. Поэтому наши термостатические смесители оснащены функцией SAFE STOP, которая блокирует воду при температуре 38ºC, чтобы гарантировать безопасность, особенно для детей. Эта система также перекрывает подачу горячей воды в случае перебоев с подачей холодной воды, что позволяет избежать риска обжечься.

Термостатические смесители Urban

Проблема с термостатическими смесителями для душа

• Они менее интуитивны , чем смесители: термостатические смесители имеют два элемента управления: с одной стороны можно изменить напор, а с другой — температуру. Они не так распространены, как первые, что поначалу может быть недостатком для некоторых пользователей, таких как пожилые люди.

• Термостатические смесители, как правило, имеют более высокую цену , чем, например, смесители. Но стоит учитывать, что в долгосрочной перспективе они будут потреблять меньше воды и прослужат дольше, что со временем сделает их выгодным вложением.



Смесители для ванной комнаты TOUCH&FEEL

Смеситель для душа: удобный, надежный и долговечный вариант

При выборе дизайна ванной комнаты выберите смеситель. Это самый распространенный вариант в домах, и его сразу узнают пользователи: с помощью одного смесителя вы можете контролировать как расход воды, так и ее температуру.

Как работает смеситель для душа

Водопровод для душа со смесителем содержит холодную воду с одной стороны и горячую с другой. Внутренние клапаны крана открываются или закрываются (или выравниваются для теплой воды) с разными выходными отверстиями, которые позволяют воде течь в зависимости от того, повернут ли рычаг в одну сторону, в другую или удерживается в центральном положении.

Так, например, если рычаг находится в центральном положении, вода проходит через оба контура, в результате чего получается чуть теплая вода. Когда вы перемещаете положение рычага с одной стороны на другую, вы увеличиваете количество воды, проходящей через один контур, и уменьшаете другой, таким образом получая воду нужной температуры (холоднее или теплее).

Что касается включения или выключения потока воды , вы обычно перемещаете рычаг вверх, чтобы позволить воде течь, или держите его в выключенном положении: внутренние диски блокируют поток воды.

Преимущества смесителей для душа

• Одним из основных преимуществ смесителей является то, что они больше похожи на традиционные смесители, которые можно найти в большинстве ванных комнат. Это означает, что пользователей будут точно знать, как использовать этот тип крана.

• Как таковые, они очень интуитивно понятны в использовании: достаточно просто повернуть рычаг, чтобы одним движением выбрать нужный поток и температуру. Быстро и просто.

• Более износостойкий: как мы уже упоминали ранее, одним из ключевых моментов и преимуществ    смесителей для душа  являются керамические диски, которые регулируют поток воды. Эти диски гораздо более износостойкие и требуют меньше обслуживания, чем, например, детали двухрычажных метчиков.

• Смесители обычно имеют более низкую цену, чем термостатические смесители.

КРУГЛЫЕ смесители для ванной комнаты

Недостатки смесителей для душа

Некоторые из соображений или недостатков, которые следует учитывать при использовании смесителя для душа:

Поток воды может быть на влияет изменение давления при их установке. В результате вы также можете испытывать некоторые колебания в температура, и, возможно, потребуется перенастроить их на желаемую температуру. С термостатическими кранами система поддерживает оба элемента (расход и температуру) постоянными.

• Кран для душа должен быть повернут в нужное положение  , необходимое для желаемой температуры воды. Это означает, что если вы включаете его в центральное положение, когда вам просто нужна холодная вода, вы тратите энергию впустую, потому что котел включится.

• Повышенный расход воды: Одним из основных недостатков смесителей является то, что большинство пользователей открывают кран на полную мощность, когда 50% расхода воды более чем достаточно для таких целей, как мытье рук. То же самое часто происходит при использовании горячей воды.

• Менее безопасные : они не оснащены интеллектуальными функциями, такими как функция Noken Safe Stop в термостатических смесителях Noken, функция безопасности, которая предотвращает нагревание воды выше 38ºC (особенно важно для детей), что предотвращает потенциальные ожоги.



Как можно сэкономить электроэнергию с помощью термостатических кранов?

Как сэкономить электроэнергию с помощью термостатических смесителей для душа?

Термостатические смесители позволяют регулировать температуру и расход воды. Это позволит не тратить воду и энергию в повседневной жизни. Если у вас есть электрический водонагреватель , это идеальное дополнение для повышения его эффективности .



Что такое термостатические смесители?

Термостатические смесители были разработаны для поддержания постоянной температуры воды без изменений. Регулируется за счет автоматической компенсации потоков холодной и горячей воды. Обычно есть один регулятор давления и другой для установки желаемой температуры.

Обычно используются в ваннах и душах, так как обеспечивают постоянный поток и температуру. Например, если вы принимаете душ, а кто-то меняет поток холодной воды, открывая кран раковины, температура или напор душа не изменятся.



Как работают термостатические краны

Термостатические краны имеют регулятор, который увеличивает или уменьшает поток горячей и холодной воды, закрывая отверстия, через которые поступает вода. Существует два типа регуляторов:

• Капсула с проволочной спиралью, которая служит пружиной: этот тип регулятора более чувствителен и эффективен.
• Восковая капсула или восковой расширительный элемент.

Как правило, контроль температуры маркируется в градусах с небольшой погрешностью. Если вы хотите превысить 38ºC, есть блок , который останавливает его вращение: обычно у него есть кнопка, которая отключает вращение. Причина этого механизма безопасность , потому что более высокие температуры могут вызвать ожоги кожи. Этот блок предотвращает случайное резкое повышение температуры воды.

Для обеспечения безопасности этого типа кранов существуют также модели, в которых холодная вода циркулирует под поверхностью, чтобы металл не нагревался и не вызывал ожогов при контакте с кожей.



Преимущества использования термостатических смесителей

Ниже приводится разбивка преимуществ использования термостатических смесителей:

Экономия:  мы уже упоминали об экономии электроэнергии, но есть и экономия объема воды. . Во-первых, потому что механизм обеспечивает выход воды определенной температуры, а не как в тех душевых или ваннах, где нужно пустить горячую воду на некоторое время, чтобы достичь нужной температуры. Существует также возможность легко контролировать поток воды, что помогает избежать потерь.

Простота:  не нужно открывать или закрывать краны или манипулировать одним рычагом, чтобы получить желаемую температуру, просто выберите ее в регуляторе.
