Отличие отожженной нержавеющей трубы от неотожженной| Аякс-металл ✅

Впервые труба гофрированная нержавеющая отожжённая и неотожжённая появилась в Японии в 80-х годах XX века. Это было обусловлено необходимостью создания сейсмостойких трубопроводов различного назначения, способных выдержать нагрузки от сильных землетрясений. Помимо очень высокой стойкости к разрушающим нагрузкам, гофрированные трубы показали себя надёжным, практичным, простым и удобным в монтаже материалом для трубопроводов холодной и горячей воды, газоснабжения и отопления. Многих пользователей интересуют отличия между отожжёнными и неотожжёнными гофрированными нержавеющими трубами. Этой теме и будет посвящена представленная здесь статья.

Труба гофрированная нержавеющая отожжённая и неотожжённая: разница

Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:

• Hydrosta;
• Lavita;
• Kofulso.

В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.

Особенности трубы гофрированной нержавеющей отожжённой

Наличие двух разновидностей продукции говорит о том, что между гофрированными нержавеющими трубами отожжёнными и неотожёнными есть разница. Единственным способом идентифицировать их является маркировка. У разных производителей маркировка отожжённых труб включает такие символы:

• HF у Lavita;
• М у Kofulso;
• TO у Hydrosta.

Единых правил маркировки гофрированных труб нет. Например, у торговой марки Neptun IWS соответствующая пометка наносится на заводскую упаковку. Отжиг, или отпуск, представляет собой вид термической обработки металла для придания ему большей мягкости. Процедура увеличивает податливость отожжённой трубы к изгибанию.

Отжигу подвергается не готовая труба, а металл, из которого впоследствии изготавливают её оболочку. В результате она может изгибаться под меньшим радиусом, что особенно важно при монтаже трубопроводов в стеснённых условиях. Кроме того, у более мягкого металла повышается эластичность, и снижается склонность к образованию трещин при неоднократном сгибании гофрированной трубы.

В силу этой особенности гофрированные трубы с отожжённой оболочкой имеют более широкую сферу применения. Работать с ними проще и удобнее. Поэтому они составляют большую часть предложений от производителей и продавцов гофрированных труб из нержавейки. Хотя с формальной точки зрения сортамент отожжённых и неотожённых труб практически одинаков.

Особенности трубы гофрированной нержавеющей неотожжённой

Тему о том, в чём отличия нержавеющих гофрированных отожжённых и неотожжённых труб, продолжим рассмотрением второго вида этих изделий. Конструктивно неотожжённые трубы отличаются только материалом оболочки. Сталь, не прошедшая термическую обработку, более жёсткая. Трубам этого вида для изгиба необходим больший радиус, что создаёт неудобства при работе с ними в стеснённых условиях. Их нельзя использовать для вальцовочных соединений, поскольку у неотожжённой гофрированной оболочки недостаточная пластичность.

Если вы допустите ошибку при гнутье неотожжённых труб, то после выравнивания на гофре останутся видимые следы предыдущих изгибов. Поэтому такая работа требует особой аккуратности.

Что касается маркировки, то неотожжённые трубы обозначаются такими символами:

• GF у Lavita;
• A у Kofulso;
• TN у Hydrosta.

Напомним, что внешних различий между двумя видами труб нет, зато они есть для изделий, рассчитанных на разные условия монтажа и основное целевое назначение. Надо также помнить, что при прочих равных обстоятельствах стоимость метра неотожжённых гофрированных труб примерно на 10 % ниже, чем отожжённых изделий.

Отожжённая и неотожжённая нержавеющая труба: какую выбрать

Выбирать между отожжёнными или неотожжёнными нержавеющими гофрированными трубами, руководствуясь только ценовым критерием, не следует. В первую очередь вам необходимо учитывать целевое назначение труб и условия их монтажа. Гофрированные трубы из нержавейки могут использоваться для устройства таких инженерных систем:

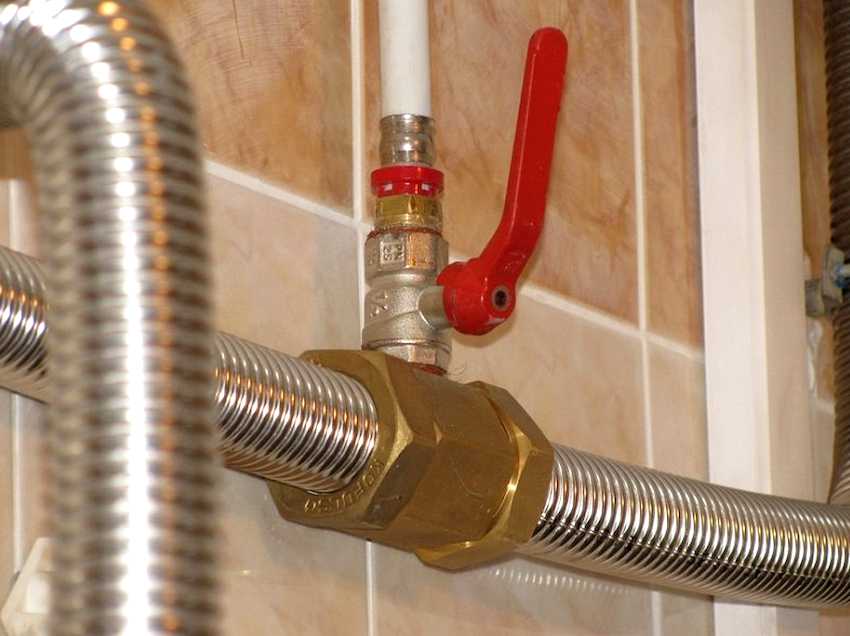

• горячего и холодного водоснабжения – гофрированные трубы идеально подходят для разводки и подключения моек и других сантехнических приборов;
• отопления – это может быть обвязка отопительных котлов, бойлеров, элементы разводки системы, подключение отопительных приборов, устройство систем обогрева «тёплый пол»;
• газоснабжения – для подключения бытовых и других газовых приборов к сети;
• вентиляции и кондиционирования.

Для прокладки больших прямых участков, а также в местах с большим радиусом поворота и свободным доступом целесообразнее использовать неотожжённые трубы. В остальных случаях не обойтись без отожжённых изделий. Напоминаем, что оба вида труб полностью совместимы между собой и с трубопроводами из других материалов, что снимает любые ограничения по их применению.

Потребители могут выбирать гофрированные трубы с такими характеристиками:

• номинальный (условный) диаметр (размер) трубы – 15, 20, 25, 32, 40 и 50 мм;
• толщина стенок гофрированной оболочки в зависимости от диаметра – от 0,25 до 0,35 мм;
• шаг рёбер гофры в зависимости от диаметра труб – от 4,8 до 12,3 мм;
• минимально допустимый радиус изгиба – немногим более величины трёх номинальных диаметров трубы, для неотожжённых изделий этот показатель увеличивается примерно на 30 %;
• рабочее давление – от 4 до 17 атмосфер, с увеличением диаметра труб величина этого показателя снижается.

Некоторые изготовители выпускают гофрированные трубы с номинальным диаметром 8 мм.

Этот параметр обязательно отражается в маркировке изделий у всех производителей. Свойства продукции разных торговых марок могут иметь незначительные отличия от приведённых здесь характеристик. Поэтому при выборе гофрированных труб необходимо учитывать мнение специалистов.
