конструкция, настройки и принцип действия, виды механических регуляторов температуры для радиаторов отопления

Механический термостат стал у потребителей популярным прибором, который «гарантирует» тепло в доме зимой и экономию в кошельке на отоплении. На самом деле, все не так просто. Хотя принцип работы термостатов одинаковый, они отличаются по способу настроек, количеству функций, схеме установки, сфере применения и цене.

Терморегулятор механический среди всего модельного ряда считается не только самым дешевым, но и простым в управлении, хотя все функции в нем настраиваются вручную.

Как работает механический термостат

Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.

Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении. В составе устройства:

• Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
• Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
• Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
• Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
• Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.

Принцип действия прибора прост:

• Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию. При этом подача теплоносителя в радиатор прекращается.
• После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.

Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.

Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.

При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.

Во многом качество работы механического терморегулятора зависит от таких факторов, как:

• Циркуляция теплых потоков воздуха в комнате.
• Направленность солнечных лучей.
• Температура воздуха на улице.
• Дополнительные источники тепла или холода.

В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.

Плюсы ручного терморегулятора

Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:

• Ручные термостаты небольшого размера и потому практически не привлекают внимания.
• На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
• Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
• Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
• Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.
• Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.

Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

Биметаллический термостат

Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым. Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.

У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.

Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.

Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повышение температуры и отправляет соответствующий сигнал на рабочую часть с сильфоном.

Если устанавливается накладной механический термостат, то он крепится непосредственно на стену. Подобные устройства необходимы для регулировки нагрева воздуха при работающей системе «теплый пол» или любых электро или инфракрасных обогревателей, для котлов отопления.

Заключение

Как показала практика применения термостатов в быту, они подходят не только для отопительных котлов и радиаторов, но и весьма полезны, если источником тепла являются электрообогреватели. Как правило, это масляные, инфракрасные и конвекционные устройства, работающие от электросети. Механический термостат для настенного электрообогревателя способен превратить его в автономную систему отопления.

Какой бы ни была сфера применения ручного терморегулятора, он позволяет поддерживать в помещении нужную температуру и экономит как топливо, так и электроэнергию, и при этом доступен по цене. Это главные параметры, на которые ориентируется современный потребитель, хотя простота установки и использования так же играют немалую роль.

Терморегуляторы отопления для радиаторов: обзор устройство и принцип работы. Механические и электрические терморегуляторы

Терморегуляторы отопления: характеристики

   С учетом постоянно повышающихся тарифов терморегуляторы отопления для радиаторов становятся обязательным устройством контроля температурного режима. Особенно заметен положительный эффект в сочетании со счетчиками тепла, когда к комфортному микроклимату в помещении добавляется существенная экономия средств на оплату теплоснабжения.

Терморегулятор отопления — Фото 01

   Независимо от типа устройства качественное изделие должно выбираться руководствуясь следующими критериями:

• Высокие прочностные характеристики изделия. Особенно это касается прочности крепления термостатической головки;
• Пропускная способность. Установка большого количества регуляторов в систему отопления может привести к необходимости замены теплонасоса на модель с большей мощностью для предотвращения нарушения гидравлического равновесия в сети.
• Быстродействие – способность устройства немедленно реагировать на резкое изменение температуры в помещении.
• Чувствительность – способность реагировать на минимальное изменение температуры.

Механический терморегулятор

1. Термостатический элемент (сильфон).
2. Термостатический клапан.
3. Настроечная шкала.
4. Термочувствительный элемент.
5. Разъемное соединение.
6. Шток.
7. Золотник.
8. Компенсационный механизм.
9. Накидная гайка.
10. Кольцо фиксатор.

Схема работы механического терморегулятора — Фото 02

   Термореле для отопления различается по типу рабочего вещества, которым заполнен термочувствительный элемент:

• Твердое тело – парафин, стеарин, озокерит;
• Жидкость – спирт, масло;
• Сжиженный газ.

  Твердые элементы имеют большую тепловую инерцию до 40 мин. Регулировка температуры проходит с некоторой задержкой, но устройства на их основе намного надежнее и несколько дешевле.

   Механические устройства имеют несколько серьезных недостатков. После монтажа необходимо выполнить довольно сложную процедуру настройки. На работу механизма оказывают чувствительное влияние внешние факторы: прямой солнечный свет, сквозняк, близкорасположенные приборы с собственными тепловыми контурами – холодильник, электрорадиатор, трубопровод горячего водоснабжения и т.п.

Особенности жидкостных механизмов

   Жидкостные устройства более точно регулируют температуру, скорость отклика составляет 25 мин. По сравнению с твердотельными, емкость сильфона терморегулирующей головки прибора несколько меньше. Устройство более надежно на него меньше влияет температура самого радиатора, погрешность при изменении температуры теплоносителя с 50 до 800 С^о составляет 0,9-1,50 С^о в зависимости от модели производителя.

Термостат RAW-K с жидкостным наполнением — Фото 03

Преимущества газонаполненных терморегуляторов

   Наиболее совершенный, среди механических типов, газовый тип. Его основное превосходство над другими системами – это минимальный период отклика на изменение температуры внешней среды. По данным испытаний клапан устройства приходит в движение при плавном изменении температуры с 18 до 220 С

о или резком скачке с 16 до 190 С^о . При этом «постоянная времени» — время, за которое клапан в механизме проходит 63% пути, составляет всего 8 мин.

Термостат RA2994 с газовым наполнением — Фото 04

   Причина заключается в особенности конструкции. Капсула термостатического элемента, где сконденсирован газ, находится на максимальном удалении от стенок изделия. На нее не оказывает влияние температура корпуса самого терморегулятора. Таким образом, существенно повышается чувствительность, скорость действия и точность прибора.

Принцип работы терморегулятора для отопления

   Независимо от типа рабочего вещества механические терморегуляторы имеют единый принцип действия. Под воздействием внешней температуры рабочее вещество в сильфоне изменяет объем. Компенсационный механизм перемещает шток, регулирующий плотность прилегания золотника. Происходит изменение интенсивности поступления теплоносителя  из общей системы отопления.

Устройство механического терморегулятора — Фото 05

Преимущества современных терморегуляторов

• Технологичность – не требуется техническое или профилактическое обслуживание, для установки не нужно изменять структуру системы отопления.
• Эргономичность – небольшие размеры, простота формы и традиционная цветовая гамма будут органично смотреться в любом стиле интерьера.
• Обеспечение равномерного распределения теплоносителя по системе отопления оптимизирует работу оборудования: теплонасоса и автоматики котла отопления.
• Предотвращается работа котла с пиковыми нагрузками, этим обеспечивается сохранность аппаратуры и экономия энергоресурсов до 25%.
• Появляется возможность регулировки микроклимата в каждом отдельном помещении всего строения.
• Широкий диапазон регулируемой температуры 5-300 С^о и точность управления до +/- 1-20 С^о .

Настройка

   После подключения устройства необходимо произвести его стартовую настройку. Это повысит эффективность управления теплоотдачей радиатора.

• В комнате закрываются все двери и окна для предотвращения значительной теплопотери.
• Термометр, желательно электронный, устанавливается в той точке помещения, где необходимо поддержание оптимальной температуры.
• Клапан  полностью открывается, поворачивая головку влево до упора. При этом котел должен работать в штатном режиме. Радиатор, при такой настройке, будет функционировать с максимальной теплоотдачей. В помещении начнет интенсивно подниматься температура воздуха.
• Необходимо дождаться возрастания температуры на 5-80 С^о от первоначальной. Затем клапан закрывается до упора вправо.
• Воздух в комнате начнет постепенно остывать. Необходимо дождаться оптимально комфортного значения.
• После достижения такой температуры медленно повторно открываем клапан. После того как послышится шум поступающей из системы воды и произойдет резкое нагревание поверхности радиатора, прекращаем вращение клапана.
• Терморегулятор настроен на оптимальную температуру.

Терморегулятор в разобранном виде — Фото 06

Настройка терморегулятора — Фото 07

Электронный терморегулятор для радиатора отопления

   Такие устройства бывают двух типов – с открытой (программируемые) и закрытой логикой. Для бытовых нужд преимущественно используются последние. Результат их действия подобен механическим аналогам. Основными недостатками этих приборов является их высокая стоимость и энергозависимость. Работают они от батареек или аккумуляторов, которые необходимо периодически менять.

   Программируемые регуляторы используются в качестве центрального контроллера в системах автономного отопления. Они могут управлять циркуляционными насосами, температурой теплоносителя в сети теплоснабжения, интенсивностью работы котлов отопления всех систем. Информацию о температуре в помещении предает дистанционный термодатчик для отопления, установленный в каждой комнате.

Электронный терморегулятор — Фото 08

Термостатическое оборудование

   К нему относятся трех и четырех ходовой, угловой и проходной термостатический клапан для радиатора. Принцип работы и конструкция довольно просты и могут быть рассмотрены на приме трехходового клапана.

1. Корпус.
2. Вставка.
3. Конус.
4. Шток.
5. Седло.
6. Камера разгрузки по давлению.
7. Сальниковое уплотнение.

Термостатический клапан для радиатора — Фото 09

Принцип действия

   Вода, циркулирующая в системе через правый и фронтальный патрубки, имеет определенную температуру. После ее понижения осуществляется поднятие штока, конус клапана выходит из седла и открывает доступ всем трем каналам. Осуществляется поступление горячего теплоносителя в систему.

   Терморегулирующие краны имеют внешний или внутренний механизм управления штоком. По типу механизма различают привод, регулирующий термостат для радиатора с прямым действием, и аналогичный, использующийся в терморегуляторах и с внешним управлением.

Терморегулирующий кран — Фото 10

Выносная термостатическая головка, может быть размещена, в помещении или непосредственно в трубопроводе. Управление штоком в этом случае осуществляется внешним электроприводом под управлением контроллера. Управление может быть механическим от сервопривода подсоединенного к заслонке котла.

Правила подключения

   Устанавливать терморегулятор на батарею целесообразно, если материалом служит алюминий, сталь или радиатор имеет биметаллическую конструкцию. Чугун имеет слишком большую тепловую инертность и для установки данных устройств практически не пригоден.

• Высота над уровнем пола не менее 80 см.
• Удобный доступ к регулятору настройки.
• Чувствительная часть термостата не должна быть экранирована от остальной комнаты шторами, драпировками или декоративным коробом. Если по дизайнерскому замыслу этого не избежать, то устройство можно доукомплектовать дополнительным дистанционным детектором.

Установка терморегулятора — Фото 11

Методы установки и схемы подключения

   Существует множество технических решений, как регулировать температуру батарей отопления, контролируя циркуляцию теплоносителя в системе.

   В строительстве практикуются одно и двухтрубные системы отопления. Для двухтрубных – больше подходят термостаты с клапанами, имеющими повышенное гидравлическое сопротивление. Диаметр типа RTD-N соответствует диаметру присоединительного штуцера радиатора. Гидравлическое сопротивление такого устройства находится в диапазоне 0,1-0,3 бар. При превышении 0,3 бар может появиться шум в системе, а при 0,6 бар термоэлемент перестает функционировать.

Конструкция терморегулятора — Фото 12

   Для однотрубных систем практикуют использование типа RTD-G. Клапаны с пониженным гидравлическим сопротивлением. При подключении следует использовать кран с терморегулятором с диаметром разъемного соединения 20 мм при этом диаметр трубы замыкающего участка – 15мм. при такой компоновке достигается максимальная эффективность самопроизвольного затекания теплоносителя в радиатор.

1. Нижнее боковое подключение с вынесением терморегулятора на байпасе в верхнюю часть радиатора. Используется преимущественно в двухтрубных системах.
2. Нижнее подключение с размещением терморегулятора в верхней части радиатора с монтажом непосредственно к соединительному штуцеру батареи. Применяется в однотрубных системах .
3. Нижний способ подключения с использованием четырехходового термостатического клапана. Такая обвязка особенно удобна если трубы системы отопления монтируются под полом. Четырехходовый запорный механизм клапана способен не только регулировать температуру теплоносителя, но и отключить и снять радиатор без слива воды из всей системы.
4. Угловой клапан используется для бокового, диагонального, замыкающего подключения в однотрубной системе.
5. Проходной прямой термоклапан в обвязке с байпасом в однотрубной системе вертикального, бокового монтажа.
6. Проходной прямой термоклапан в двухтрубной системе.
7. Трехходовой термостат с вынесенным датчиком температурного контроля. Используется для монтажа замыкающего участка.

   Наиболее технически совершенные модели имеют термостатическую головку направленную перпендикулярно плоскости стены.

Термостат для радиаторов отопления – Ремонт квартир фото

Воздушный терморегулятор для отопления

Непосредственно для систем, которые представляют собой тонкие обогревающие пленки с инфракрасным излучением, предназначены терморегуляторы, реагирующие на изменение температуры воздуха в помещении. Они монтируются на потолок. Как только показания терморегулятора падают на 1, то система сразу же включает подогрев. Такой способ отопления не требует вмешательства человека и круглосуточно поддерживает комфортную атмосферу в комнате.

Электронный терморегулятор для отопления

Читайте также:

1. Регулировка тепла в батареях отопления
2. Как установить и снять терморегулятор
3. Термодатчики для котла

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток  более низкую температуру. Ставьте хоть 6-8^оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

• жидкостные;
• газовые.

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому  выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6^oC до +26-28 ^oC. Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и



Терморегуляторы для однотрубных систем отопления

Датская компания «Danfos» выпустила модель терморегулятора типа RTD-G, который предназначен конкретно для установки на однотрубную систему отопления. Устройство этого прибора обеспечивает с одной стороны необходимую теплоотдачу радиатора, а с другой – отсутствие влияния на гидравлическое давление всей остальной системы. Главными его качествами являются надежность, прочность и простота в обслуживании, а также низкая подверженность засорам

Механический терморегулятор для котлов центрального отопления

Котел центрального отопления часто управляется простейшим механическим терморегулятором, который выполняет следующие функции по регулировке работы котла:

• выключает полностью котел;
• включает только подачу горячей воды от котла;
• включает и выключает котел в заранее заданное время.



Терморегулятор для радиатора отопления «Luxor»

Инженеры немецкой компании «Luxor» разработали новую модель терморегулятора, который легко чистить в случае возникновения неполадок в его работе из-за частиц, попавших в теплоноситель. Изменив расположение клапана терморегулятора так, что фактически его основой стал сам радиатор отопления, специалисты фирмы добились того, что его теперь стало возможно прочистить самостоятельно, без привлечения специалистов. Такая конструкция терморегулятора позволила значительно продлить срок службы этих приборов.

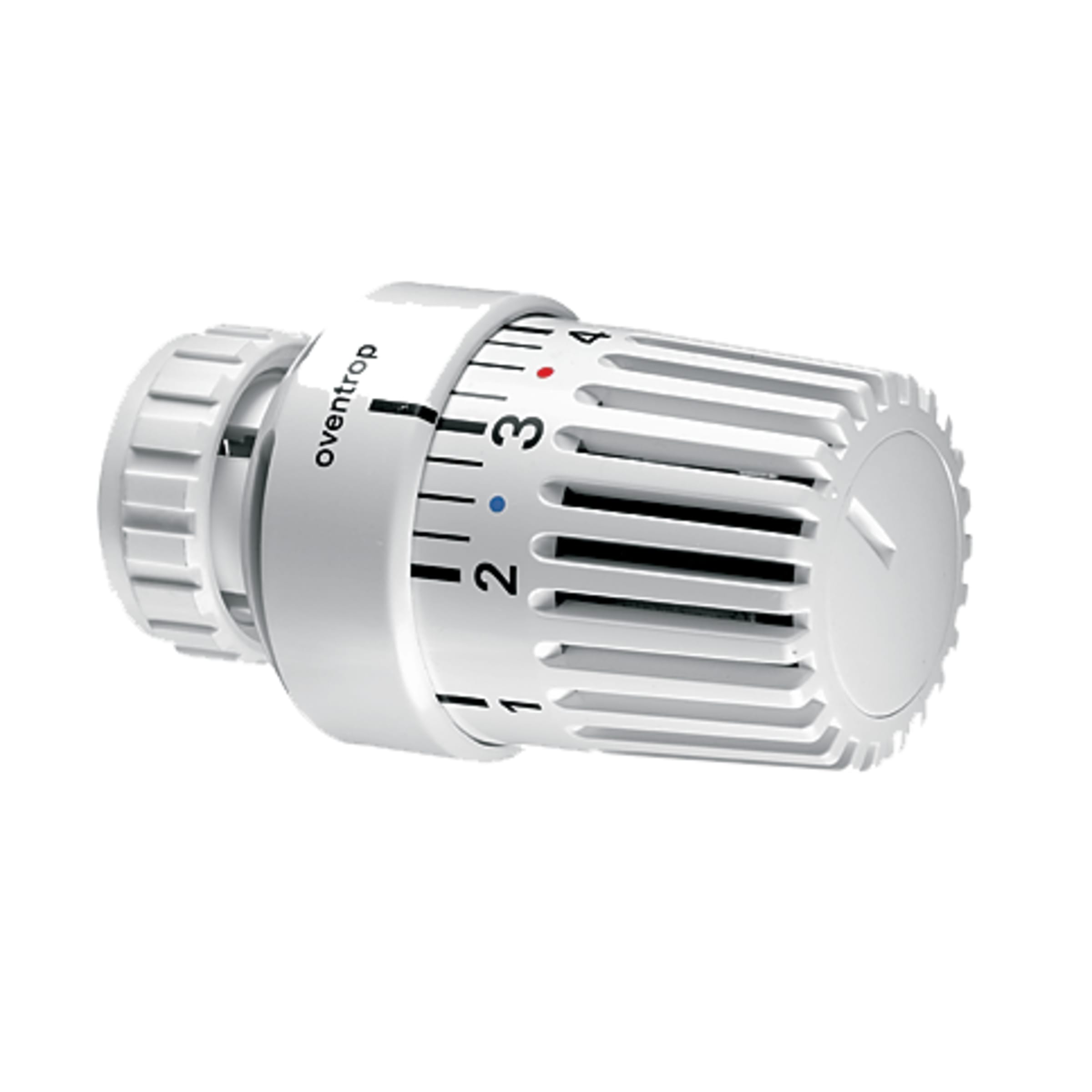

Терморегулятор для радиатора отопления «Оventrop»

Немецкая фирма «Оventrop» выпускает различные виды регуляторов отопления для конвекторов и радиаторов, цена на них вполне доступна среднему классу потребителей, а качество соответствует европейским стандартам. Термостатические головки, выпускаемые этой фирмой, подходят, в том числе, к терморегуляторам других фирм.

Как работает терморегулятор на батарее

Когда температура воздуха в помещении, которое обогревается, подвергается изменению, то это приводит к изменению теплоносителя в отопительной системе. Одновременно это вызывает увеличение или уменьшение объема сильфона, что приводит к перемещению золотника, который регулирует подачу теплоносителя

Сильфон самого термоэлемента заполнен газом. Это позволяет правильно и пропорционально регулировать температуру внутри помещения. Термодатчик должен реагировать на температуру снаружи

Каждому значению температуры внутри соответствует определенное значение давления рабочей среды в сильфоне. Это давление компенсируется пружиной, которая регулирует ход штока.

При увеличении температуры конус клапана будет перемещаться в сторону закрытия до тех пор, пока давление рабочей среды в сильфоне не уравновесится усилием пружины. При снижении температуры процесс будет обратным.

Достоинства термомостатов

— просто устанавливаются в систему, не требуя технического и профилактического обслуживания

— диапазон работы от 5 до 28 градусов

— они обеспечивают равномерное распределение теплоносителя по всей системе

— не происходит чрезмерного повышения температуры воздуха в помещении

— обеспечивается экономия порядка 25 %

— существенно улучшается микроклимат помещения



Какой термостат для радиаторов выбрать

1. Данфос (Дания) производятся в России, поэтому вполне доступны по цене;
2. DEVI и Auraton – польские приборы, вполне удовлетворяющие требованиям как по качеству, так и по цене;
3. Salus, Kermi и Oventrop — немецкие производители, получившие признание в Европе; их приборы удобны в эксплуатации и произведены из качественных материалов;
4. Caleo – южнокорейский производитель, представляющий на нашем рынке недорогие приборы с привлекательным дизайном;
5. Thermo – шведские термостаты, славящиеся своими техническими характеристиками и качеством.

Срок службы термостата составляет около 20 лет, поэтому он успеет многократно окупить свою стоимость. При покупке желательно обратить особое внимание на наличие сертификации выбранного прибора.

Спасибо за информацию, сайтам: teplamore.com,teplowood.ru,teplomex.ru

виды, как выбрать и схема монтажа

Устройства, предназначенные для регулирования и поддержания заданной температуры в помещениях, называются терморегуляторами для радиаторов. Они устанавливаются перед радиатором в специальное отверстие, по ходу поступления теплоносителя. Это своеобразные вентили, которые позволяют контролировать подачу теплоносителя, увеличивая или уменьшая ее.

Виды

Существует три типа этих устройств:

• Шаровой кран. Он поддерживает лишь 2 режима – в открытом или закрытом положении. Попытки установить его в промежуточном положении неизбежно приводят к потере герметичности и последующему выходу прибора из строя. Поэтому этот тип устройства считается наименее эффективным.
• Ручной конусный вентиль работает в нескольких позициях и отличается большей результативностью. Однако подобные терморегуляторы для батарей требуют постоянного внимания, ведь после перевода вентиля в промежуточную позицию, его необходимо вручную возвратить в исходное положение.
• Термостат. Это лучший вариант терморегулятора, работающий полностью в автоматическом режиме.

Шаровой кран на батарее позволяет открывать или закрывать подачу теплоностителя.

Однако системы отопления отличаются по типу строения и требуют установки соответствующего оборудования. Поэтому в продаже имеются терморегуляторы для однотрубных или двухтрубных отопительных конструкций. Для однотрубных систем следует выбирать только устройство с байпасом – специальной трубной перемычкой, способствующей независимому движению теплоносителя в трубопроводе.

Преимущества использования

Преимущества использования этих компактных устройств:

• Они способствуют существенной экономии ресурсов. Благодаря их работе можно уменьшить расходы на отопление до 25%.
• Улучшается микроклимат: воздух в помещении не пересушивается и не перегревается. Комфортная температура способствует улучшению самочувствия.
• Точная коррекция температур. Благодаря высокой чувствительности приборов, заданная температура будет поддерживаться с максимальной точностью.
• Установка термостатов в частных жилых помещениях наиболее эффективна. Более того, ее стоимость окупается всего за один сезон.
• Приборы очень компактны, отличаются современным дизайном и легко вписываются в любой интерьер.
• Они контролируют полноценную работу всех отопительных приборов в цепи: даже самые удаленные радиаторы будут прогреваться на одном уровне с другими.
• Установленное оборудование долговечно. Оно не требует дополнительного обслуживания на протяжении 20 лет (примерный срок эксплуатации).
• Механические и автоматические терморегуляторы можно использовать для работы с новыми, а также действующими отопительными системами.

Устройство

Автоматический термостат представляет собой специальный клапан, автоматически связанный с термической головкой. Она обладает высокой чувствительностью и состоит из:

• жидкостного элемента;
• привода;
• регулятора.

Существуют вариации термоголовок, где вместо жидкостного установлен газовый или упругий элемент.

Механический термостат имеет несколько иное строение:

• термическая головка;
• чувствительный жидкостный элемент;
• компенсационный механизм;
• специальное кольцо для фиксации заданной температуры;
• числовая шкала для настройки;
• гайка накидная;
• термостатический клапан;
• шток;
• золотник;
• разъемное соединение.

Особенности работы

Термостатический элемент (или термическая головка) механического термостата содержит сильфон – особый цилиндр с гофрированными внутренними стенками. Внутри сильфона находится жидкость, которая очень чувствительна к температурным колебаниям. Когда температура повышается, жидкость растягивает сильфон, переводя шток в другое положение. Шток, в свою очередь, воздействует на клапан и поток теплоносителя перекрывается.

Реагируя на понижение температуры, жидкостная среда сжимает цилиндр. При этом воздействие штока на клапан ослабляется, что способствует открытию потока и увеличению объема теплоносителя.

Современные термостаты разработаны с учетом многократного повторения подобных циклов, поэтому их срок службы довольно долгий. По некоторым подсчетам, термостат рассчитан примерно на миллион сжатий и растяжений – а такой «резерв» он способен использовать приблизительно за 100 лет.

Газонаполненные терморегуляторы

Способность газонаполненных термостатов быстрее реагировать на колебания температуры, является их серьезным преимуществом. Причина в том, что газ реагирует на малейшие изменения мгновенно, тогда как жидкости необходимо время, чтобы нагреться и начать воздействовать на механизм.

Процесс заключается в следующем: газ, сконденсированный в самой холодной части устройства, максимально удален от корпуса и не зависит от его температуры. Когда воздух в комнате остывает, газ реагирует и молниеносно приводит в действие оборудование. Такой принцип работы способствует большей экономии и поддержанию точного температурного режима.

Выбор и установка

Чтобы правильно выбрать терморегулятор для радиатора необходимо выполнить термодинамические, а также термостатические расчеты и проанализировать показатели работы системы.

Как уже упоминалось, установка термостатического оборудования в частных домах будет максимально эффективной. Монтаж следует провести вначале на верхних этажах, постепенно спускаясь вниз. Лучше использовать чувствительные регуляторы с газонаполненными термостатами для наибольшей экономической эффективности.

Однако желающие контролировать процесс обогрева квартиры также могут использовать это оборудование. Начинать следует с наиболее солнечных комнат, кухни и гостиной (где регулярно собирается много людей).

При монтаже терморегулятора следует убедиться, что термоголовка зафиксирована в горизонтальном положении (относительно установленного оборудования). Это необходимо для компенсации нагрева трубы и клапана. Прибор с байпасом необходимо устанавливать согласно стрелке. Стрелка указывает направление, по которому в трубопроводе должен двигаться теплоноситель. Только определив его, можно правильно установить устройство.

Схема монтажа терморегулятора на радиатор

Итак:

• приобретение терморегуляторов положительно повлияет на микроклимат в доме, а также на экономическую сторону жизни.
• Оборудование следует выбирать обдуманно, выполнив необходимые расчеты.
• Монтаж термоустройств можно выполнять только в некоторых комнатах, подверженных наибольшему нагреву.
• Для правильной установки оборудования желательно воспользоваться услугами мастеров.

Терморегулятор на батарею отопления установка. Рекомендации по выбору

Терморегулятор на батарею отопления установка. Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

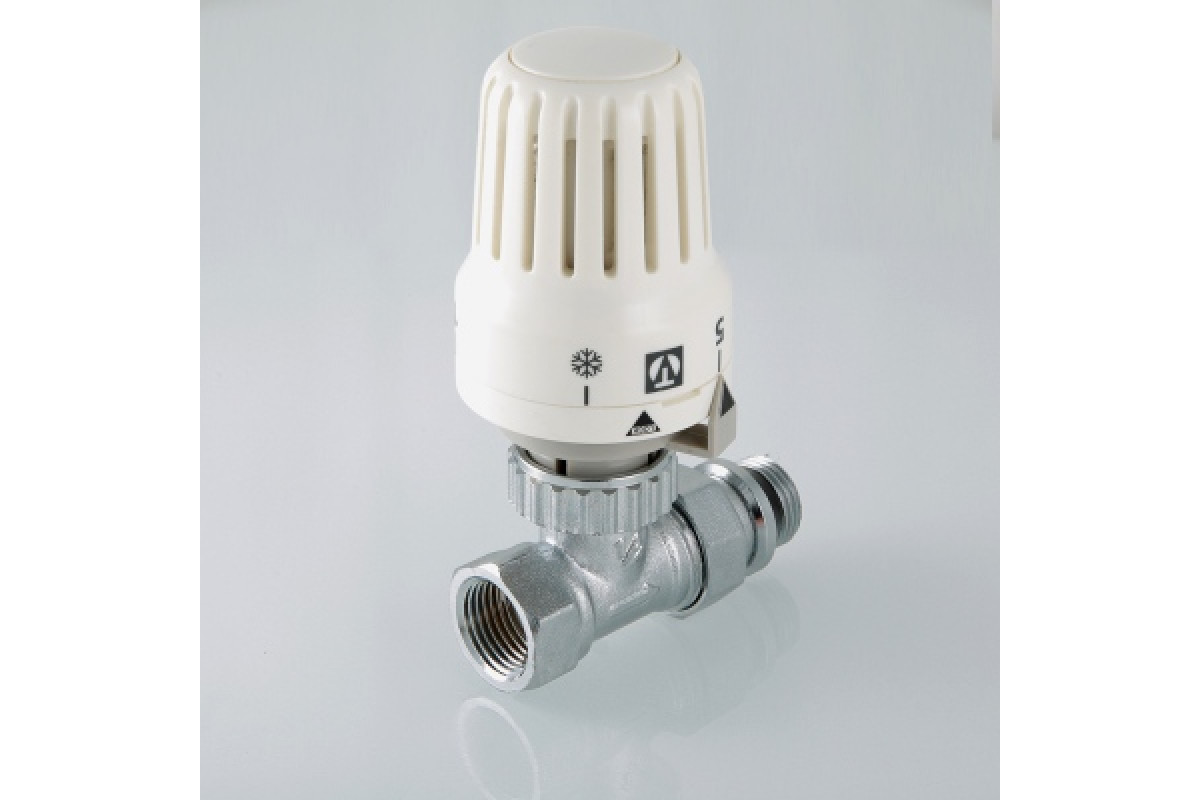

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Установка терморегулятора на радиатор с нижним подключением. Какой регулятор тепла можно поставить на батарею

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

1. Термоклапана (термостатического вентиля).
2. Термоэлемента.

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

• основания;
• крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
• цилиндра;
• теплового агента;
• шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном».Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Установка терморегулятора на чугунную батарею. Терморегуляторы для радиаторов: типы устройств, особенности функционирования оборудования и рекомендации по установке

При эксплуатации системы отопления зачастую возникают ситуации, когда в одной комнате температура намного выше, чем в другой, что создает некоторые неудобства. Решить эту проблему помогает определенный тип регулировочных узлов, они могут иметь самые разные конструкции, от классических вариантов до современных решений, таких как выносные терморегуляторы для радиаторов отопления. Мы рассмотрим особенности каждого из видов и узнаем, как правильно производить их монтаж.

На фото: выносные варианты могут иметь провод, а могут быть и беспроводными

Типы устройств

В данный момент на рынке встречается три варианта конструкций:

Механические	Такой вариант как механический терморегулятор для радиатора отопления является самым востребованным на сегодняшний день, так как его цена небольшая, а надежность весьма высока. Внешний вид напоминает вентиль, на котором есть шкала, цифра 1 соответствует температуре 14 градусов, 2 – 17, 3 -20 и 4 – 26 градусов. Этого как правило хватает для того, чтобы подобрать оптимальный температурный режим в любом помещении
Автоматические	Представляют собой электронный узел, который способен поддерживать в помещении определенную температуру, диапазон составляет от 6 до 30 градусов с шагом в один градус. Этот вариант гораздо удобнее, так как работает в автоматическом режиме, но и его стоимость намного выше, чем у первого вида изделий
Выносные	Радиаторные терморегуляторы данного вида – самые удобные и многофункциональные на сегодняшний день, они состоят из регулировочного узла на радиаторе и управляющим блоком на расстоянии до четырех метров.

Установка термоголовки на радиатор с нижним подключением. Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

Терморегулятор на батарею Danfoss. Danfoss терморегулятор — инструкция по эксплуатации

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Источник: https://idei-dizajna.ru-land.com/novosti/kak-ustanovit-regulyator-temperatury-na-batareyu-kakoy-regulyator-tepla-mozhno-postavit-na

Терморегуляторы Danfoss, как пользоваться. Радиаторные терморегуляторы Danfos. 5 5

Ручной или автоматический…….?

На этот вопрос промышленный датский гигант “Danfoss” ответил: “Только автоматическая регулировка температуры с помощью терморегуляторов, устанавливаемых на радиаторы отопления”.

Как этим пользоваться? Надежен ли этот прибор? Не лучше ли поставить обычный вентиль или вообще без них, по старинке. Вот типичные вопросы, которые задают себе владельцы загородных домов и городских квартир. Сразу скажем: “Да, надежен!”. “Danfoss” выпускает терморегуляторы уже несколько лет. Изделие отлажено. Миф о том, что качество воды в системах отопления делает невозможным их использование, отметается (если у Вас в воде грязь, песок, то обычные вентили не смогут нормально работать).

Итак, Вы купили для пробы один в спальню, где для Вас желаемая температура + 19°С. После его установки (заметим, что терморегулятор устанавливается, как и обычный вентиль, не требующий никакого источника питания), нужно установить его на желаемую температуру.

Начнем с того, что закроем все окна и двери, исключив утечку тепла. Повернем ручку терморегулятора вправо, до его полного открытия (радиатор работает на полную мощность).

По комнатному термометру ждем, когда температура в комнате достигнет превышения желаемой на несколько градусов. После этого закрываем радиатор, повернув до упора влево (в радиатор не поступает вода). Воздух в помещении постепенно остывает. Через некоторое время настенный градусник показывает + 19°С. Начинаем медленно вращать ручку регулятора влево, внимательно прислушиваясь. В каком-то положение ручки, терморегулятор откроется, в радиатор начнет поступать вода. В этот момент мы услышим шум воды в трубе, и корпус терморегулятора начнет быстро нагреваться. Мы нашли искомое положение ручки терморегулятора. Если в комнате есть другие батареи с терморегулятором, такие же манипуляции проделать сразу же и на нем. Больше никаких регулировок не нужно. Смело открывайте окно, или форточку. Температура в помещении будет всегда поддерживаться стабильно с точностью до +/- 1°С. В нашем случае +19°С. К хорошему быстро привыкаешь и мы уверены, что вскоре все Ваши “апартаменты” будут оборудованы этими чуткими и надежными устройствами.

Видео установка терморегулятора на радиатор отопления

Механические и электрические термостаты

A термостат – это устройство для поддержания температуры системы в определенном диапазоне, контролируя либо прямо или косвенно, поток тепловой энергии в систему или из нее.

Механический

Биметаллический

Вкл. пар или горячая вода радиаторная система, термостат может быть полностью механическим устройством, включающим биметаллическая полоса. Как правило, это автоматический клапан, который регулирует расход в зависимости от температура.По большей части, их использование сейчас редко, поскольку современные системы радиаторов под полом использовать электрические клапаны, как и некоторые старые модернизированные системы.

Механический термостаты используются для регулирования заслонок в вентиляционных отверстиях турбин на крыше, уменьшая тем самым потеря тепла в прохладные или холодные периоды.

An система обогрева салона автомобиля имеет термостатический клапан для регулирования расход воды и температуру до регулируемого уровня.В старых автомобилях термостат контролирует применение вакуума в двигателе к приводам, которые управляют водой клапаны и заслонки для направления потока воздуха. В современных автомобилях вакуум приводы могут управляться небольшими соленоидами под управлением центральный компьютер.

воск пеллета

В автомобили с внутренним сгоранием Двигатель термостат является частью системы охлаждения двигателя. Водяной насос будет качать воду из радиатора через блок двигателя и ГБЦ для охлаждения.Термостат регулирует подачу горячей воды из блока обратно в радиатор. В этом типе термостата вместо биметаллического устройства используется восковая гранула, твёрдая при низких температурах, находится в закрытой камере. Воск расширяется при нагревании и становится жидким. В камере есть возможность расширения, которая приводит в действие шток, который, в свою очередь, приводит в действие клапан. Этот клапан открывается при превышении рабочей температуры. Операционная температура фиксированная, но определяется конкретным составом воска, поэтому термостаты этого типа доступны для поддержания различных температур, обычно в диапазоне от 70 до 90 ° C (от 160 до 200 ° F).Современный двигатели работают горячими, до температуры выше 80 ° C (180 ° F), чтобы работать более эффективно и уменьшить эмиссия загрязняющих веществ. У термостата также будет небольшое перепускное отверстие, чтобы горячая жидкость могла достигнуть механизм, который находится на холодной стороне клапана. Современные системы охлаждения содержат подпружиненную герметичную крышку и внешний резервуар для жидкости. Должен высокая температура, система охлаждения будет находиться под давлением до разрешено облегчением.Дополнительное давление увеличивает температуру кипения жидкость выше, чем при атмосферном давлении – для воды 100 ° C (212 ° F).

антифриз (охлаждающая жидкость) представляет собой смесь воды и (исторически) этиленгликоля, которая повысит температуру кипения, а также обеспечит смазку водяного насоса уплотнения и подшипники, обладает свойствами ингибитора коррозии для защиты блок двигателя, насос, радиатор и обогреватель, и снижает температуру замерзания.

Простой Двухпроводные термостаты

на рисунке показан интерьер обычного бытового термостата с двумя проводами, работающего только на нагрев, используется для регулирования газового обогревателя с помощью электрического газовый клапан.Электропитание этого клапана обеспечивается термопарой, нагретой до пилотный свет (маленькое, постоянно горящее пламя), которое также обеспечивает зажигание для основная горелка.

1. Набор рычаг управления точкой. Это перемещено вправо для более высокой температуры. круглый индикаторный штифт в центре второго паз виден через пронумерованный паз во внешнем корпусе.
2. Биметаллическая катушка. Центр Катушка прикреплена к вращающейся стойке, прикрепленной к рычагу (1).Как катушка получает холоднее движущийся конец – несущий (4) – движется по часовой стрелке.
3. Гибкий провод. Левая сторона подключается одним проводом из пары к регулятору отопителя. клапан.
4. Подвижный контакт прикреплен к биметаллической катушке.
5. фиксированный контактный винт. Это регулируется производителем. Это связано электрически к другому проводу к термопаре и оттуда к регулятору нагревателя клапан.
6. Магнит. Это обеспечивает хороший контакт при замыкании контакта, а также предотвращает кратковременный нагрев. циклов, так как температура должна быть повышена на несколько градусов, прежде чем контакты откроются.

Как в качестве альтернативы в некоторых термостатах вместо этого используется ртутный переключатель на конце биметаллической катушки. Вес ртути на конце змеевика имеет тенденцию удерживать его там, также предотвращая короткие циклы нагрева. Тем не мение, этот тип термостата запрещен во многих странах из-за их высокой и постоянной токсичный характер, если сломан. При замене эти термостаты должны рассматриваться как химические отходы.

• (не показаны) – отдельный биметаллический термометр на внешнем корпусе показывает фактическую температуру на термостат.

Устранение неисправностей

Принадлежит к слабому току от термопары эта система чувствительна к проблемы регулировки и контактной коррозии. Редкая проблема – паучье гнездо на точке соприкосновения, предотвращение замыкания цепи. Гораздо более распространенная проблема слабая, вышедшая из строя или неправильно установленная (относительно контрольной лампы) термопара в самом обогревателе. Иногда (но редко) главный рабочий клапан горелки срабатывает. неудача.Более опасный, но менее частый отказ – это когда небольшая частичка детриума или из-за другого дефекта основной клапан не полностью перекрывает поток газа. Этот результирующий низкий поток газа недостаточен для зажигания основной горелки но может вызвать скопление газа, что является потенциально опасным и взрывоопасным состоянием. Клапаны с этим дефектом в любом обогревателе, сушилке для одежды или другом естественном прибор, работающий на газе или пропане, должен быть немедленно заменен квалифицированным техник.

Линия термостаты напряжения

Описанная выше установка также типична для полностью электрического отопления, будь то плинтус или централизованный. Поскольку в электрической системе нет контрольной лампы, нет термопара для обеспечения питания. В таких случаях термостат может использовать либо полный линейное напряжение (в США 120 или 240 вольт) или более низкое напряжение (обычно 20-30 вольт) обеспечивается с помощью трансформатора. Если линейное напряжение используется термостат, питание системы переключается напрямую термостатом.Если термостат низкого напряжения, реле должно быть использовано для переключения система включается и выключается. Использование термостата низкого напряжения в цепи сетевого напряжения приведет к привести как минимум к выходу из строя термостата и, возможно, к возгоранию. Напряжение сети термостаты иногда используются в других приложениях, например, для управления фанкойлами. агрегаты в больших системах с использованием централизованных котлов и чиллеров.

Комбинация Регламент по отоплению / охлаждению

В зависимости над тем, что контролируется, приточно-вытяжной термостат кондиционера обычно есть внешний переключатель для нагрева / выключения / охлаждения и еще один вкл / авто, чтобы включить вентилятор постоянно или только при нагреве и охлаждении работают.К термостату идут четыре провода от основной блок (обычно расположенный в туалете, подвале или иногда на чердаке): один 24 В для питания, один для тепло, один для охлаждения и один для вентилятора. Питание осуществляется от трансформатора, а когда термостат устанавливает контакт между питанием и другим проводом, реле на основном блоке активируется та часть агрегата.

Тепло Положение о насосе

В случай теплового насоса, который меняет кондиционер зимой для обеспечения тепло, второй контакт обычно предусматривается «аварийное» тепло – резервное электрическое нагревательные элементы, которые запускать, когда температура падает слишком далеко (обычно примерно на 1 ° C или 2 ° F) ниже установленной основная настройка.(Эти катушки также работают, когда блок находится в режиме размораживания, хотя это контролируется наружным блоком, а не комнатным термостатом). разница в проводке, т.к. вместо “тепла” и «крутые» провода, один для включения наружного компрессорного агрегата, а другой держать реверс клапан для охлаждения летом и размораживания зимой.

Digital

Новее цифровые термостаты не имеют движущихся частей, и вместо этого полагайтесь на термисторы для измерения температура.Обычно требуется одна или несколько обычных батарей. установлен для его работы, так как электрический ток не течет, когда ничего не работает, и нет отдельного низковольтного питания провод, подводимый от основной блок. У каждого есть ЖК-экран, на котором текущая температура и текущая настройка. У большинства также есть часы и настройки времени (а теперь и дня недели) для температуры, используется для комфорта и энергосбережение. Некоторые сейчас даже иметь сенсорные экраны или иметь возможность работать с X10 или другим домом системы автоматизации.

Мост из них были разработаны для работы от стандартных 24-вольтных системы, однако в некоторых моделях Deluxe теперь есть милливольтные системы, при этом по линиям передаются только аналоговые или цифровые сигналы, вместо использования электромеханических средств.

Умный термостат – RSP Отопление и охлаждение

Если ваша система отопления и охлаждения больше не реагирует на работу термостата, вы можете попробовать решить эту проблему многими способами. Большинство проблем с термостатом не являются серьезными проблемами, поэтому они обычно делятся на четыре основные категории проблем:

• Подключение
• Скопление грязи
• Незакрепленные детали
• Устаревший / просто слишком старый

Проблемы с подключением

Первое, что нужно проверить, это проблемы с подключением.Убедитесь, что ваш термостат правильно подключен к вашей системе отопления и охлаждения. Медленно повышайте температуру на термостате, издает ли печь звук? Если нет, скорее всего, проблема с подключением. Если вам неудобно проверять провода термостата, звоните в RSP! Наши сертифицированные специалисты NATE будут рады помочь.

Скопление грязи

Следующее, что нужно проверить, это скопление грязи. Очистите термостат от паутины, мусора или пыли, так как они могут прервать передачу сигналов термостата и помешать его работе.Используйте баллончик со сжатым воздухом или небольшую мягкую щетку для очистки. Не допускайте намокания каких-либо компонентов термостата, так как это приведет к невозможности ремонта. Используйте обычные процедуры очистки электроники, чтобы удалить пыль, не повреждая электронные компоненты.

Незакрепленные компоненты

Теперь пора проверить термостат на наличие незакрепленных компонентов. Часто провода могут отсоединиться, отсоединиться или заржаветь. Винты также могут ослабнуть и вызвать отсоединение. Перед снятием крышки термостата обязательно извлеките батареи и отключите питание через блок прерывателя.Закрепите незакрепленные провода, затяните винты и при необходимости замените корродированные компоненты, затем установите крышку перед повторным включением питания.

Конец старого

Если ничего не помогает, то, скорее всего, ваш термостат просто изжил свой срок службы. Устаревшие и старые термостаты на самом деле могут стоить вам больше денег, чем замена. Постоянный ремонт и трата энергии увеличивают ваши затраты на электроэнергию и отнимают у вас много времени. Большинство интеллектуальных термостатов, таких как Ecobee, и некоторые цифровые термостаты предназначены для простого подключения к существующим системам отопления и охлаждения.Их можно приобрести один раз, подключить и довольно быстро запрограммировать в соответствии с вашей системой. Это рекомендуется вместо попыток отремонтировать чрезмерно устаревшую модель, поскольку термостаты в конечном итоге перестанут производиться, а детали для старых моделей перестанут быть легкодоступными. Более современные детали термостатов производятся в больших количествах, и на самом деле их будет дешевле, чем найти детали.

Лучшие интеллектуальные термостаты 2021 – Прочтите это, чтобы сократить счета за отопление

Лучшие умные термостаты прямо сейчас

Если вы собираетесь купить одно смарт-устройство, сделайте из него интеллектуальный термостат.Умный термостат не только упростит использование вашей системы отопления, но и поможет сэкономить деньги и создать более комфортную домашнюю среду. Мы протестировали все основные доступные интеллектуальные термостаты. И все это мы делаем с помощью специального испытательного стенда в той же среде, чтобы мы могли точно сравнивать и сравнивать.

Мы тестируем каждое устройство на предмет простоты использования, совместимости и производительности, что позволяет нам отличать хорошее от плохого. Поскольку многие умные термостаты уже давно продаются, мы регулярно обновляем наши обзоры, чтобы учесть текущий рынок и новую конкуренцию.Короче говоря, здесь вы найдете лучшие термостаты, доступные на сегодняшний день.

На что обращать внимание при покупке умного термостата

Знаешь, что тебе нужно? Переходите к нашему списку.

Если вам нужна небольшая помощь, вот вопросы, которые вы должны задать себе перед установкой системы, чтобы убедиться, что вы выберете правильный продукт для вашего дома и потребностей.

1. Какой тип интеллектуального термостата вам нужен? Существует множество интеллектуальных термостатов, каждый из которых предлагает множество функций, поэтому важно выбрать тот, который подходит вашему образу жизни и дому.Во-первых, нужно продумать, какой тип отопительной системы вы хотите. Обычный умный термостат просто заменяет ваш существующий термостат. С такой системой вы все равно сэкономите деньги, но настройки отопления будут применены ко всему дому. Зонированная система отопления предлагает управление по помещению с помощью интеллектуальных термостатических радиаторных клапанов (TRV). Такая система сэкономит вам больше денег, поскольку вы будете обогревать только те области, которые используете в любой момент времени. Обратной стороной является то, что первоначальные затраты на такие системы могут быть дорогостоящими: обычно от 50 до 70 фунтов стерлингов на радиатор.Они лучше подходят для домов с большим количеством комнат.
2. Какие варианты управления мне нужны? Все умные термостаты должны в определенной степени управляться как с основного блока, так и с помощью специального приложения для смартфона. Голосовое управление становится все более важной функцией в виде Alexa на Amazon Echo или Siri с помощью Apple HomeKit. Возможность просто указать термостату включить или выключить обогрев – это удобный способ контролировать температуру в вашем доме. Поддержка Alexa более распространена, а поддержка HomeKit несколько отстает.
3. Мне нужен «вызов на тепло»? Это способность, особенно для интеллектуальных радиаторных клапанов, включать отопление, когда они слишком холодные. Все большее количество интеллектуальных радиаторных клапанов не может «требовать тепла». Вместо этого они предлагают более точный контроль температуры в помещении, чем традиционный механический термостат, который просто позволяет вам устанавливать параметры от одного до пяти, не давая вам никаких указаний на то, что это означает. Умные клапаны отключают радиаторы при достижении желаемой температуры.Итак, почему вы хотите пойти по этому пути? Если у вас старый котел, который вы не можете модернизировать, или вы арендатор, который не контролирует капитальный ремонт системы интеллектуального отопления, эти варианты могут быть полезным дополнением. А если вам нужен больший контроль над существующим интеллектуальным термостатом, такие устройства могут быть полезны.
4. Могут ли они действительно сэкономить мне деньги? Короче да. По словам Тадо, клиенты из Великобритании могут сэкономить до 19% на расходах на отопление по сравнению с расходами на использование традиционного немого термостата и обычных средств управления отоплением, как объясняет наше полное руководство по тому, сколько денег может сэкономить умный термостат.

Лучшая интеллектуальная система отопления – Honeywell Evohome

Тип отопления : Умные термостаты и теплые полы | Подключение котла : OpenTherm, Вкл. / Выкл. | Регулировка горячей воды : Да | Geofencing : Нет | Умные помощники : Amazon Alexa, Google Assistant

Плюсы:

• Чрезвычайно гибкий
• Контроллер сенсорного экрана
• Мощные быстрые действия

Минусы:

Ни одна компания не имеет такого опыта в сфере отопления, как Honeywell, поэтому неудивительно, что ее первое предложение интеллектуальных продуктов было чрезвычайно всеобъемлющим.Вместо того, чтобы заменять базовый интеллектуальный термостат, Honeywell Evohome добавляет управление от комнаты к комнате с помощью интеллектуальных ТРВ, но также поддерживает полы с подогревом и даже тепловые насосы.

Хотя это увеличивает начальную стоимость установки (вам понадобится 59 фунтов стерлингов на каждый радиатор), это должно сэкономить деньги в дальнейшем, поскольку вам нужно будет только обогревать комнаты, которые вы используете. Кроме того, в каждой комнате установлена ​​идеальная температура, что создает более комфортную домашнюю среду. Вы даже можете выйти за рамки управления радиаторами с поддержкой полов с подогревом и управления зонами.

Уровень предлагаемого контроля впечатляет, с возможностью устанавливать расписания для каждой комнаты. Нам также нравятся быстрые действия, которые позволяют вам вносить общесистемные изменения одним нажатием кнопки, например включать экономичный режим (на три градуса холоднее в каждой комнате), чтобы сэкономить деньги, когда вы выходите на улицу. Также есть поддержка Google Assistant и Amazon Alexa. Новинка этого года – погодная компенсация, которая может увеличивать или уменьшать обогрев в зависимости от температуры на улице. Он прекрасно работает, делая наш дом более комфортным.

Evohome продолжает оставаться мощной многокомнатной системой, идеально подходящей для больших домов с различными источниками тепла.

Прочтите наш полный обзор Honeywell Evohome

Лучший индивидуальный интеллектуальный термостат – Nest Learning Thermostat

Технические характеристики:

Тип нагрева : Одинарный термостат | Подключение котла : OpenTherm, Вкл. / Выкл. | Регулировка горячей воды : Да | Geofencing : Да | Умные помощники : Amazon Alexa, Google Assistant

Плюсы:

• Выглядит фантастически
• Узнает, как его использовать
• Четкий и четкий дисплей

Минусы:

• Невозможно перейти на радиаторный контроль

Обучающийся термостат Nest является одним из самых известных интеллектуальных термостатов, и не зря.Этот продукт показал, насколько мощным может быть интеллектуальное отопление. Теперь в своем третьем поколении он остается одним из лучших интеллектуальных термостатов, которые вы можете купить.

Как следует из названия, термостат запоминает, как вам нравится обогревать ваш дом, используя эту информацию для создания автоматического расписания. Неудивительно, что есть начальная кривая обучения – в первые несколько недель Nest может работать не так, как вы хотите. Однако со временем он должен оказаться более эффективным, чем установленный вручную график на конкурирующих термостатах.Кроме того, термостат использует функцию обнаружения присутствия для автоматического включения и выключения в зависимости от того, есть ли кто-нибудь дома.

The Nest отлично умеет общаться с другими устройствами через программу Works With Nest, и множество других интеллектуальных устройств также будут взаимодействовать с вашим интеллектуальным термостатом. Например, свет Philips Hue может отключаться, когда вы выходите на улицу. Благодаря отличному каналу IFTTT и поддержке Amazon Alexa и Google Home (хотя поддержка HomeKit маловероятна), Nest является одним из лучших доступных интеллектуальных термостатов с возможностью подключения.

Эта последняя версия поддерживает двухзонную систему водоснабжения и может быть расширена для поддержки систем горячего водоснабжения. Обратите внимание, что нет никаких интеллектуальных радиаторных клапанов, чтобы добавить полное зонирование.

Прочтите наш полный обзор обучающего термостата Nest

Genius Hub

– лучшая система обогрева для гибкости.

Технические характеристики:

Тип отопления : Умные термостаты и теплые полы | Подключение котла : Вкл. / Выкл. | Регулировка горячей воды : Да | Geofencing : Нет | Умные помощники : скоро появится Amazon Alexa

Плюсы:

• Чрезвычайно гибкий и может работать с несколькими типами нагрева
• Сверхтихие радиаторные клапаны
• Датчики движения помогают контролировать расходы

Минусы:

• Лучше для больших домов
• В настоящее время нет поддержки Amazon Alexa или Google Assistant
• Слегка неудобное приложение для управления превышением температуры

Если вы ищете самую мощную и гибкую систему отопления, то Genius Hub должен быть в вашем списке на первом месте.Эта впечатляющая система отопления, спроектированная и построенная британской компанией, может управлять практически всеми типами источников тепла, от комбинированных котлов до электрических. Как и следовало ожидать от такой системы, контроль над отдельными комнатами обеспечивается интеллектуальными радиаторными клапанами.

Genius Hub идет дальше конкурентов благодаря датчикам движения. В приложении вы можете использовать датчики движения для автоматической настройки расписания обогрева в зависимости от занятости комнаты (режим Footprint, который является бесплатным навсегда), или вы можете использовать новый режим Sense (требуется подписка), чтобы установить расписание в качестве стандартного; но вы также можете использовать датчик движения, чтобы включить обогрев только тогда, когда в комнате кто-то есть.Например, вы можете настроить свою гостиную на использование датчика движения в течение дня, поэтому, если у вас есть выходной день, можно настроить автоматическое включение отопления. Это то, что мы называем умным.

Есть навык Amazon Alexa, но нет специального навыка Google Assistant – хотя вы можете подключить систему через IFTTT для некоторого базового управления здесь. Некоторых может отпугнуть высокая цена, но система Genius Hub предназначена для самых больших домов или для тех, кто хочет максимально сэкономить. По нашему опыту, Genius Hub работает блестяще и стоит каждой копейки.

Прочтите наш полный обзор Genius Hub

Лучший интеллектуальный термостат HomeKit – это Tado Smart Thermostat

Технические характеристики:

Тип отопления : Одинарный термостат (дополнительные интеллектуальные радиаторные клапаны) | Подключение котла : OpenTherm, Вкл. / Выкл. | Регулировка горячей воды : Да | Geofencing : Да (по подписке) | Умные помощники : Google Home, Amazon Alexa, Apple HomeKit

Плюсы:

• Отличное приложение
• Качественные термостатические и радиаторные клапаны
• Простота программирования
• Умное энергосбережение

Минусы:

• Удлинитель на горячую воду дорого
• Вставной мостик кажется лишним
• Придется платить или геолокация и обнаружение открытого окна

Tado был запущен с целью сделать интеллектуальные системы отопления простыми в использовании, и это, безусловно, преуспело.Интеллектуальный термостат Tado разработан для отслеживания вашего местоположения, поэтому отопление отключается, когда вас нет дома, и снова включается, когда вы едете домой. Он работает безупречно и имеет самое надежное обнаружение присутствия, которое мы когда-либо тестировали.

С момента запуска Tado обновил приложения и веб-интерфейс, добавив новый планировщик отопления, так что вы можете выбирать желаемую домашнюю температуру час за часом. Есть также варианты, когда вас нет дома: максимальная экономия (что может означать, что вы вернетесь в более холодный дом) или максимальный комфорт (вы потратите больше, чтобы в доме было теплее).Приложение простое в использовании, что делает термостат Tado Smart Thermostat одной из самых простых в программировании систем.

Система

Tado также очень гибкая. С выпуском интеллектуальных радиаторных термостатов система может быть такой же мощной, как у Evohome. Однако радиаторные клапаны Tado не так умны, и управление зонами приложения не так просто в использовании, как у Honeywell.

Добавление поддержки Amazon Alexa и Google Home, IFTTT и HomeKit (через интернет-мост V3 +) делает умный термостат Tado одним из самых мощных из доступных.Обратной стороной является то, что для новой системы требуется ежемесячная подписка, позволяющая автоматически отключать обогрев при выходе из дома, а также функция обнаружения окон, которая отключает обогрев при открытии двери или окна.

Рассмотрение подписки как платежа за постоянное развитие приложения и системы облегчает ее принятие. И вы можете решить, что вам нужно платить за дополнительные функции только в зимние месяцы, так как вы можете отменить подписку в любой момент.

Прочтите наш полный обзор интеллектуального термостата Tado

Лучшее простое обновление радиатора – Vestemi Radbot

Технические характеристики:

Тип отопления : Умный радиаторный клапан | Подключение котла : Нет | Регулировка горячей воды : Нет | Geofencing : Нет | Умные помощники : Нет

Плюсы:

• Отличное качество
• Очень маленькая конфигурация
• Простота установки

Минусы:

• Нет управления котлом
• Нет расписания вручную

Для большинства интеллектуальных систем отопления требуется приложение, обеспечивающее удобные возможности программирования.Это все хорошо, но может все усложнить. Vestemi Radbot отличается: этот интеллектуальный радиаторный клапан автоматически узнает, как вы используете комнату, с помощью своих датчиков, а затем автоматически управляет вашим отоплением.

Radbot выглядит как стандартный TRV и имеет простой диск управления, который перемещается от 1 до 5 – эти числа соответствуют температуре в помещении от 15 ° C до 24 ° C. Если честно, было бы проще, если бы Вестеми поставил температуру на циферблате. Но это наша единственная критика; в остальном Radbots великолепны.

Система изучает, как вы используете комнату, отслеживая изменения освещения в течение дня – например, когда вы открываете шторы или включаете и выключаете свет. Он включает нагревание, когда вы находитесь в комнате, и вниз, когда вас нет. А если замерзнет, ​​есть кнопка наддува. Более того, Radbot работает с существующей системой отопления, поэтому к котлу нечего подключать. Если вам нужно интеллектуальное решение, простое и дешевое, этот продукт для вас.

Прочтите наш полный обзор Vestemi Radbot

Лучшее простое обновление интеллектуального термостата – это Nest Thermostat E




Технические характеристики:

Тип нагрева : Одинарный термостат | Подключение котла : Вкл. / Выкл. | Регулировка горячей воды : Нет | Geofencing : Да | Умные помощники : Amazon Alexa, Google Assistant

Плюсы:

• Простота установки
• Рассеянный экран помогает термостату смешиваться с
• Запрограммированное расписание

Минусы:

• Вспомогательная установка в приложении может быть привередливой
• Без поддержки горячей воды

Забудьте о дорогостоящих установках и хлопотах – термостат Nest Thermostat E был разработан таким образом, чтобы практически каждый мог легко установить его.Новый мост Heat Link E с батарейным питанием прикрепляется к проводам, которые использовались вашим старым проводным термостатом – и все. Начиная с нуля, большинству людей требуется, чтобы система была настроена и запущена менее чем за час. Если у вас нет проводного термостата, вам необходимо подключить Heat Link E к вашему котлу, что, скорее всего, будет означать профессиональную установку. Хотя система поддерживает OpenTherm для увеличения энергосбережения, на данный момент лучшим вариантом, вероятно, будет другой продукт.

Nest предварительно запрограммировал термостат E с расписанием, основанным на реальных данных от существующих пользователей Nest. Когда вы используете термостат, он изучает и обновляет ваше расписание.

Главный термостат имеет рассеянный экран, который помогает ему сливаться с фоном. На экране отображается температура, и вы можете использовать внешний диск для ее регулировки. Отличное приложение Nest обеспечивает еще больший контроль, добавляя такие функции, как геолокация, чтобы отключать отопление, когда вы выходите на улицу. True Radiant изучает, как нагревается ваш дом, поэтому вы можете согреть его, когда вам нужно, и не допускать превышения желаемой температуры.

Если вы ищете простое и разумное обновление существующего бессистемного термостата с проводным подключением, то это отличный выбор.

Прочтите наш полный обзор Nest Thermostat E

Описание умных термостатов

Интеллектуальные термостаты могут быть минным полем с некоторыми потенциально запутывающими деталями и информацией. Ниже вы найдете дополнительную информацию, которая поможет вам максимально эффективно использовать наши продукты.

Глоссарий интеллектуальных термостатов: здесь мы собрали все термины, которые вы, вероятно, встретите, чтобы вы могли лучше понять, какие функции вам нужны.

Что такое OpenTherm? Мы объясняем, что такое OpenTherm, и как он может помочь, если у вас есть совместимый термостат, – это технология котлов, созданная для экономии энергии за счет регулирования температуры воды по запросу.

На какую температуру должен быть установлен конденсационный котел? Если у вас нет OpenTherm, вы можете сэкономить, установив в бойлере правильную температуру. Следуйте этому руководству, чтобы получить лучший совет.

Как сэкономить деньги с умным термостатом: Следуйте нашим советам, чтобы сократить расходы с умным термостатом.

Как использовать интеллектуальный термостат с электрическим радиатором: Если вы хотите получить больше контроля от электрического обогревателя, это руководство для вас.

• Лучшая интеллектуальная система отопления: Honeywell Evohome
• Лучший индивидуальный интеллектуальный термостат: Nest Learning Thermostat
• Лучшая система обогрева для гибкости: Genius Hub
• Лучший интеллектуальный термостат HomeKit: Tado Smart Thermostat
• Лучшая простая модернизация радиатора: Vestemi Radbot
• Лучшее простое обновление интеллектуального термостата: Nest Thermostat E

3 Общие проблемы с термостатом и способы устранения проблемы

Неисправность термостата может заставить вас думать, что с вашей системой HVAC что-то серьезно не так.Изучение некоторых основных методов поиска и устранения неисправностей термостата может сэкономить вам расходы на привлечение специалиста по HVAC для диагностики. Вот как можно исследовать три распространенные проблемы с термостатом.

Система HVAC внезапно перестает работать

Если дисплей термостата темный, возможно, проблема связана с отсутствием питания. Попробуйте заменить батареи, затем проверьте, не сгорел ли предохранитель или сработал прерыватель в электрической панели. Если термостат по-прежнему не реагирует, убедитесь, что выключатель выключен, и снимите крышку.Если он выглядит грязным внутри, используйте баллончик с воздухом или мягкую кисть для рисования, чтобы удалить скопившуюся грязь, которая может повлиять на его работу. Затем найдите такие проблемы, как ослабленная проводка или винты клемм, и затяните их. Если проводка выглядит корродированной, подумайте о замене термостата.

Настройка термостата и комнатная температура не совпадают

Грязные компоненты термостата могут вызвать эту проблему, поэтому сначала очистите внутреннюю часть в соответствии с приведенными выше инструкциями. Резкий толчок может вызвать сбой в работе нецифрового термостата, а также привести к несоответствиям настроек и температуры.Чтобы исправить это, поместите плотницкий уровень прямо над устройством и отрегулируйте его до тех пор, пока он снова не выровняется.

Если у вас есть механический термостат, еще одним потенциальным виновником может быть замерзший антивирус. Найдите рычаг, прикрепленный к круглому циферблату, и попробуйте осторожно сдвинуть его в любом направлении, чтобы он открепился. Если эти исправления не помогли, подумайте о расположении термостата. Возможно, его придется переместить, если он подвергается воздействию источников тепла, прямых солнечных лучей или сквозняков, или установлен вдали от основных жилых помещений.

Непрерывная работа системы отопления, вентиляции и кондиционирования воздуха или короткое время цикла

Причиной этого может быть неисправный или грязный термостат, поэтому сначала устраните эти проблемы. Другая возможность – неправильно откалиброванный упреждающий сигнал. Вы можете увеличить продолжительность цикла, перемещая рычаг упреждающего механизма на одно деление в сторону слова «длиннее» на циферблате. Если это не работает, возможно, пришло время перейти на программируемый термостат.

Чтобы получить квалифицированную помощь в устранении проблем с термостатом в вашем доме на северо-востоке Огайо, свяжитесь с профессионалами в Stack Heating & Cooling.

Наша цель – помочь обучить наших клиентов в Кливленде, штат Огайо, вопросам энергоснабжения и домашнего комфорта (особенно для систем отопления, вентиляции и кондиционирования воздуха). Для получения дополнительной информации о термостатах и других темах HVAC, загрузите наше бесплатное руководство по домашнему комфорту .

Авторы и права / авторские права: «Марк Хейс / Shutterstock»

Мифы о термостатах с ртутной лампой | Подрядчик

Мир термостатов для гидроники полон мифов и недоразумений.Некоторые из них являются дезинформацией о термостатах в целом. Некоторые из них предназначены только для термостатов с ртутными лампами. Некоторые мифы о термостатах относятся только к гидронике.

Типичными электромеханическими неэлектронными термостатами с ртутными лампами являются Honeywell T87 и White Rodgers 1E56. Их иногда считают старомодными термостатами, поскольку они не являются электронными. Но цель термостатов – контроль температуры, и они по-прежнему отлично справляются с этим.

Итак, вот несколько мифов о термостатах с ртутной лампой, о которых я хочу рассказать, о которых вы, возможно, слышали:

Миф: Термостаты с ртутной лампой следует заменить, так как они неточные.

Факт: Термостаты с ртутной лампой являются одними из самых точных для контроля температуры в отрасли отопления, вентиляции и кондиционирования воздуха. Дешевые электронные термостаты обеспечивают худший контроль температуры.

Миф: Термостаты с ртутной лампой опасны и должны быть удалены.

Факт: Небольшое количество ртути в термостате надежно заключено в стеклянную колбу. Если лампочка не сломана, чего не произойдет, если ее не разбить, ртуть совершенно безопасна.На стене с правильно установленной крышкой вероятность того, что лампочка сломается, невелика.

Миф: При замене термостата необходимо удалить ртуть из термостата.

Факт: Установите на место крышку термостата и верните неповрежденный термостат своему оптовому продавцу для переработки ртути. Если ваш любимый оптовик не участвует, его будет легко найти.

Миф: Для гидроники сдвиньте указатель до конца шкалы.(Этот миф настолько плох, что даже не говорит, какой конец.)

Факт: Но сначала, что такое предвосхищение? Вы когда-нибудь задумывались, для чего нужен циферблат внутри неэлектронного термостата – циферблат с десятичными числами? Это предвестник термостата. Он нужен для того, чтобы обеспечить комфортную температуру в помещении. Промышленность HVAC определяет комфорт, что температура в жилом помещении не меняется более чем на несколько градусов.

Предвосхищение представляет собой моток крошечной проволоки.Во время работы нагревательного оборудования через эту обмотку проходит небольшое количество электрического тока. Это вызывает небольшое нагревание внутри термостата. Термостат обманывают, заставляя думать, что в комнате немного теплее, чем есть на самом деле. Значит, он отключает тепло немного раньше. Остальное тепло поступает за счет выбега системы отопления после прекращения подачи тепла. Без этого в конце каждого цикла нагрева в комнате было бы слишком жарко.

Когда мы устанавливаем антивирус, мы устанавливаем частоту цикла.Было обнаружено, что для большинства гидравлических систем и систем с принудительной подачей воздуха идеальным является шесть циклов в час (cph). Это означает, что время включения и выключения составляет 10 минут. (Шестьдесят минут, разделенные на шесть циклов в час, равны 10 минутам на цикл.) По мере того, как на улице становится холоднее, время включения занимает больше цикла, а время простоя – меньше. Продолжительность цикла для чугунных радиаторов обычно составляет три цикла в час. Это потому, что чугуну требуется больше времени, чтобы отдать все свое тепло. Электрический нагрев обычно составляет девять циклов в час.

Для шести циклов в час вы просто устанавливаете опережающий сигнал в соответствии с потребляемой мощностью нагрузки. Например, нагрузка на зонный клапан может составлять 0,3 ампера. (Это написано на клапане и снаружи коробки. Это также есть в технической литературе.) Или вы можете использовать амперметр для измерения силы тока цепи термостата. Новое оборудование поставляется с инструкциями производителя относительно того, где установить антивирус.

Для излучения трубки с оребрением установите упреждающее устройство в соответствии с потребляемой мощностью зонного клапана или зонного насоса.Это даст вам шесть циклов в час, а это значит, что нагрев будет включаться (при необходимости) шесть раз в час или каждые 10 минут. Для чугунных радиаторов и напольного радиатора умножьте потребляемую мощность в амперах на 1,2. Это даст вам три литра в час или нагрев каждые 20 минут.

Чем больше цифры на упреждающем элементе, даже если они являются десятичными дробями, тем длиннее цикл. Это означает, что тепло включается реже, но длится дольше. Это также означает большие перепады температур и меньший комфорт.Таким образом, установка предвосхищения на одном конце или другом конце приведет либо к быстрому переключению на велосипеде, либо к большим колебаниям температуры – что нежелательно.

Миф: Термостаты с ртутной лампой нуждаются в калибровке.

Факт: Этот миф возник очень давно. Круглый термостат T87 поставляется с калибровочным ключом для адаптации к уникальным условиям нагрева пара. Никогда не было из-за того, что термостаты работают без калибровки. Если кажется, что термостат не откалиброван, это может быть неправильный уровень.

Еще одна причина того, что термостат кажется не калиброванным, заключается в том, что упреждающее устройство настроено неправильно. В жилом помещении становится слишком жарко во время этапа нагрева в цикле нагрева и слишком холодно во время слишком длительного цикла нагрева. Или тепло включается и выключается слишком быстро. См. Объяснение выше об упреждающем устройстве и частоте цикла.

Миф: Регулировка термостата предназначена только для внешнего вида.

Факт: Регулировка уровня термостатов с ртутной лампой имеет решающее значение для управления комфортом.На каждый градус отклонения от уровня точность термостата снижается на один градус температуры. Чтобы выровнять круглый термостат, снимите кольцо и обратите внимание на два зажима вверху, которые удерживают кольцо. Положите небольшой уровень на эти два зажима.

Миф: Дешевый термостат работает так же хорошо, как и модный.

Факт: Термостат – одна из тех вещей, за которые вы получаете то, за что платите. Действительно дешевые (около 10 долларов) электромеханические термостаты имеют свое предназначение – там, где жесткий контроль температуры не важен или где термостат может быть поврежден.

Причина резких перепадов температуры в том, что у них нет ртутной лампы. Измерение температуры осуществляется только относительно тяжелым куском металла, называемым биметаллом. Требуется сильное изменение температуры, прежде чем биметалл это почувствует. Температурные колебания будут большими – может быть, 10 градусов или около того, – но на складе это, вероятно, не имеет значения.

Миф: Если в коробке с круглым термостатом идет шестидюймовое кольцо, его необходимо закрепить на стене.

Факт: Кольцо не выполняет никакой другой функции, кроме скрытия дефектов на стенах, например, при замене прямоугольного термостата.Кольцо называется «кольцо красоты».

В общем, старомодные термостаты с ртутными лампами по-прежнему отлично подходят для ваших гидравлических систем. Ртуть не представляет опасности, пока остается в стеклянной колбе. Точность термостата с ртутной лампой близка к лучшим электронным термостатам и намного превосходит дешевые.

В следующей колонке я расскажу об электронных термостатах!

Кэрол Фей (Carol Fey) – технический инструктор, работающая в сфере HVAC более 25 лет.Вы можете найти ее книги и DVD на сайте www.carolfey.com. Чтобы увидеть ее приключения, когда она работала механиком по отоплению в Антарктиде, посетите www.carolfey.blogspot.com.

Советы и рекомендации по тестированию термостатов двигателя для лучшего контроля температуры

Термостаты – это очень простые механические устройства управления, которые работают до тех пор, пока не перестают работать. Между частичными функциями обычно не так много промежуточных функций. Хотя их замена не требует больших затрат, тестирование того, что, по вашему мнению, не работает, является хорошим способом сузить проблему.Если вы не знаете наверняка, значит, вы просто пытаетесь разгадывать проблему и тратить деньги на нее. Проверка термостата – лучший способ узнать наверняка, выполняет ли эта маленькая деталь свою очень большую работу.

Немного справочной информации Первый

Один из самых основных принципов физики состоит в том, что энергия не создается и не разрушается; скорее вся энергия просто передается от одного типа энергии к другому. Чаще всего энергия передается в виде тепла. Почти каждый отдельный перенос энергии создает тепло как побочный продукт; эта тепловая энергия должна рассеиваться.В автомобиле это тепло отводится в атмосферу через систему охлаждения радиатора.

Внутри этого термостата находится уникальный плавящийся воск, который позволяет плунжеру открываться и закрываться при определенных температурах. Когда воск становится неприятным, меняется и контроль температуры вашего двигателя.

Вы не хотите, чтобы это происходило неконтролируемым образом, двигатель должен иметь определенную температуру, чтобы работать с максимальной эффективностью, для большинства современных двигателей это около 200 градусов.Метод контроля этой температуры – термостат. Простое механическое устройство, термостат – это небольшое подпружиненное устройство, чистое настолько, насколько может быть механическое устройство. Внутри агрегата находится восковая гранула. При повышении температуры охлаждающей жидкости в двигателе воск плавится, расширяясь внутри устройства, что толкает плунжер, позволяя горячей охлаждающей жидкости течь из двигателя в радиатор, где тепло передается с атмосферой. Когда охлаждающая жидкость охлаждается ниже точки плавления парафина, пружина на внешней стороне термостата закрывает плунжер, уменьшая или останавливая поток охлаждающей жидкости.

Неисправный термостат может нанести ущерб системе охлаждения вашего автомобиля. Хотя они не дорогие, проверить его перед заменой – хорошая идея.

Различные значения температуры термостатов могут сбивать с толку домашних мастеров, так как они варьируются от 160 до 221 градуса. То, что нужно вашему автомобилю, зависит от исходных спецификаций OEM, но может быть изменено в зависимости от географического положения, замены двигателя и повышения производительности. Рейтинг, указанный на термостате, – это точка, при которой устройство начинает открываться.Это не полная открытая температура, которая обычно на 15-20 градусов выше указанной температуры. Например, термостат на 180 градусов начинает открываться при трех градусах от 180, то есть с 177 до 183. К 200 градусам термостат полностью открывается. Диапазон работы термостата от открытия до закрытия составляет около 20 градусов, поэтому с различными значениями температуры вы можете точно настроить температуру работы вашего автомобиля. Чем ниже температура термостата, тем быстрее он откроется. Обратной стороной медали является то, что ваш двигатель хочет работать в определенном диапазоне, а вы не хотите просто менять настройки температуры без уважительной причины.

Тестирование термостата

Итак, теперь, когда мы знаем, как они работают, как нам проверить термостат, чтобы убедиться, что он работает? В отличие от многих других деталей, вы не можете просто посмотреть на термостат и понять, хорош он или нет. Проверка термостата проста, и на нее приятно смотреть, по крайней мере, если вы увлечены наукой или ботаник. Все, что вам нужно, это стеклянная банка, немного воды из-под крана, микроволновая печь (или плита / плита), термометр (не из вашей аптечки, диагностический термометр или термометр для приготовления пищи) и термостат.

Начните с проверки термостата. Если агрегат открыт при комнатной температуре, значит, он плохой, и нужен новый. Иногда они застревают в открывании, обычно это происходит из-за протекания воска изнутри, а когда он затвердевает, он открывает блок. Как только это произойдет, это мусор.

Наполните банку, сковороду или миску водопроводной водой и нагрейте ее, пока она не станет как минимум на двадцать градусов выше температуры открытия термостата. Вы можете сделать это на плите или плите с термостатом в воде, но лучше всего, если вы нагреете воду самостоятельно и НИКОГДА не ставите термостат в микроволновую печь.

С помощью термометра проверьте температуру воды. Она должна быть выше номинальной температуры термостата.

Осторожно опустите термостат в воду. Используйте термометр, чтобы контролировать температуру воды. Наблюдайте, как устройство медленно открывается. Температура воды должна быть как минимум на 20 градусов выше номинальной температуры устройства. Если агрегат не открывается совсем или не открывается полностью – это плохо.

Вы можете видеть, что термостат открыт в этот момент. Держите термометр в банке, чтобы следить за температурой.

Продолжайте следить за термостатом, пока вода остывает. Как только температура воды станет ровно на 20 градусов выше номинальной, устройство начнет закрываться, когда температура упадет. Обратите внимание на температуру, когда он начинает двигаться и когда он полностью закрывается. Если он закрыт на три градуса номинальной температуры, устройство в порядке.

Когда вода остынет ниже номинальной температуры, установка должна закрываться.

Ознакомьтесь со всеми деталями систем отопления и охлаждения, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Чтобы получить дополнительные советы и рекомендации по тестированию термостатов, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Регулятор центрального отопления | Центр устойчивой энергетики

На этой странице рассматриваются различные типы управления отоплением. В вашей системе не будет их всех.

Программаторы / таймеры | Комнатные термостаты | Термостаты для накопителей горячей воды | Термостатические радиаторные клапаны

---

Программаторы / таймеры

Таймер или программатор позволяет вам контролировать, когда ваше отопление и горячая вода включаются и когда они выключаются.

Это удобно, потому что вы можете запрограммировать центральное отопление в соответствии с тем, как используется ваш дом. Если вас нет дома или вы спите в постели, то отопление включать не нужно.

Большинство программистов цифровые (у них маленький экран). В старых системах может быть нецифровой таймер, который работает, перемещая «толкатели» по циферблату.

Вот фильм о том, как использовать цифровой программатор центрального отопления:

А вот фильм об использовании механического (нецифрового) программатора:

Уловка состоит в том, чтобы включить отопление. за полчаса до того, как вы вернетесь домой или встанете, и отключите его за полчаса до того, как он вам больше не понадобится.Это связано с тем, что в среднем доме требуется около 30 минут, чтобы нагреться, когда отопление включается, и 30 минут, чтобы остыть, когда оно выключается.

Допустим, вы встаете в 7:30, уходите на работу в 8:30 и возвращаетесь домой в 18:00. Имеет смысл настроить отопление на включение в 7:00, выключение в 8:00 и повторное включение в 17:30. По вечерам следует настроить отключение обогрева за полчаса до сна.

Ваш программист может также иметь возможность установить другое время включения / выключения в выходные дни.

Дом с хорошей теплоизоляцией быстрее нагревается и медленнее остывает – это означает, что вы можете настроить отопление на более позднее время и более быстрое выключение, что позволит сэкономить энергию и деньги. Поиграйте с таймером, чтобы узнать, что лучше всего подходит для вашего дома.

Установка времени подачи горячей воды зависит от типа вашего бойлера. Комбинированный бойлер нагревает воду только тогда, когда вы открываете горячий кран, поэтому вам не нужно его программировать. Но если у вас есть бак с горячей водой, воду в баке нужно будет время от времени подогревать в течение дня.

Количество раз, которое необходимо нагреть воду, зависит от того, насколько велик и насколько хорошо изолирован ваш резервуар для горячей воды, а также от того, сколько воды использует ваше домашнее хозяйство. Попробуйте час утром и час вечером – достаточно, если у вас не кончилась горячая вода!

Что означают различные настройки на моем регуляторе центрального отопления?

• «Авто» или «Дважды» означает, что отопление будет включаться и выключаться в течение дня в то время, когда оно было запрограммировано на это.
• «24 часа» или «Вкл» означает, что обогрев работает все время.
• « Выкл.» означает, что нагрев всегда будет выключен.
• «Весь день» или «Один раз» означает, что нагрев будет включаться при первой настройке «вкл» , которую вы запрограммировали, а затем будет оставаться включенной до последней настройки «выкл» дня.
• «Boost» или «+1 час» включает обогрев на один час «наддува».
• «Вперед» перемещает программатор к следующей настройке «включено», или «выключено», в суточном цикле.

---

Комнатный термостат

Комнатные термостаты обычно находятся в коридоре или гостиной. Их работа – следить за температурой в доме и посылать сигнал котлу, чтобы он отключился, когда в доме станет достаточно тепло.

Термостаты обычно устанавливаются в диапазоне от 18 до 21ºC. Это комфортная температура для большинства людей.Некоторым людям необходимо поддерживать температуру в доме выше 21 ° C из-за возраста или проблем со здоровьем.

Некоторые современные регуляторы отопления теперь объединяют таймер и термостат, что позволяет устанавливать разные температуры для разного времени дня.

Вот наш фильм о настройке программируемого комнатного термостата:

---

Термостаты накопителя горячей воды

Термостаты резервуара / накопителя горячей воды регулируют температуру вашей горячей воды, отключая подачу тепла от котла после достигнута заданная температура.Они могут сэкономить вам деньги и избежать потери энергии из-за перегрева воды.

Если в вашем резервуаре для горячей воды есть собственный термостат, установите его примерно на 60 ° C: достаточно горячее, чтобы убить вредные бактерии, такие как легионелла, но не настолько горячее, чтобы вы теряли энергию. Если 60 ° C слишком жарко, могут помочь смесители.

Щелкните здесь, чтобы узнать больше о водонагревателях (включая термостаты и изоляцию водонагревателя).

---

Термостатические радиаторные клапаны

Термостатические радиаторные клапаны позволяют контролировать температуру в помещении, регулируя поток воды через радиатор.

Если, например, в течение дня вы проводите большую часть времени внизу, вы можете установить TRV на радиаторах внизу на средний или высокий уровень и оставить радиаторы наверху на низком уровне.

Обычно не рекомендуется полностью выключать радиаторы на несколько недель и более, поскольку в очень холодных помещениях может образоваться сырость и плесень. Вместо этого установите радиаторы в неиспользуемых комнатах на низкую температуру и закройте двери, чтобы тепло из ваших теплых комнат не передавалось туда.

---

Интеллектуальное управление отоплением

С помощью смартфонов и планшетов теперь можно управлять своей системой отопления с помощью программного приложения или «приложения».Эти новые приложения позволяют вам включать и выключать отопление и горячую воду или регулировать температуру, где бы вы ни находились, при условии, что вы можете подключиться к Интернету.

Есть преимущества в возможности управлять обогревом, когда вас нет дома. Например, отопление может быть запланировано на 17:30. Но если вы неожиданно задержались с возвращением домой, вы можете использовать приложение на своем телефоне, чтобы включить отопление позже, сэкономив деньги на ненужном обогреве дома.

Некоторые приложения идут дальше и используют технологию GPS в вашем смартфоне, чтобы автоматически увеличивать обогрев, когда вы приближаетесь к дому, или уменьшать его, когда вы выходите из дома.В вашу учетную запись могут быть добавлены члены семьи или соседи по дому, и приложение будет отслеживать, кто возвращается домой первым, а кто уходит последним. Некоторые приложения будут управлять обогревом в зависимости от текущего прогноза погоды – например, приложение снизит настройку температуры, если прогноз на не по сезону теплый.
