Программа для проектирования систем отопления PRO AQUA SET 7.2 – Про Аква

Программа PRO AQUA SET 7.2 предназначена для проектирования новых систем отопления, регулирования существующих систем (напр., в зданиях после тепловой модернизации), а также для проектирования системы трубопроводов в системе холодоснабжения. Преимуществом программы является возможность использования многих источников тепла (холода) в одном проекте, что применимо при проектировании, например, четырехтрубных систем.


Новые функции программы

  • Трехмерная визуализация системы во всем здании или на выбранном этаже;

  • Возможность редактирования вертикального масштаба системы;

  • Возможность быстрого отображения нужного плана;

  • Возможность проверки корректности расположения этажей.

Характеристика программы

Программа позволяет выполнить полный гидравлический расчет системы, в рамках которого:

  • Подбирает диаметры трубопроводов.

  • Определяет гидравлические сопротивления отдельных участков с учетом гравитационного давления, являющегося следствием остывания теплоносителя в трубопроводах и потребителях тепла.

  • Определяет общие потери давления в системе.

  • Уменьшает избыток давления в участках посредством подбора предварительных настроек клапанов или подбора диаметра отверстия дроссельной шайбы. Учитывает необходимость обеспечения надлежащего гидравлического сопротивления участка.

  • Подбирает настройки регуляторов перепада давления, установленных проектировщиком в выбранных им местах (основание стояка, ветвь системы, т.д.).

  • Автоматически учитывает требования относительно авторитетов термостатических клапанов (соответствующий перепад давления на клапанах).

  • Подбирает насосные группы.

  • Подбирает насосы.

  • Позволяет применять гидравлические стрелки.

  • Позволяет применять спаренные коллекторы.

Программа позволяет выполнять тепловой расчет, в рамках которого:

  • Определяет теплопоступления от трубопроводов, находящихся в помещениях.

  • Определяет остывание теплоносителя в трубопроводах.

  • Для указанной потребности в тепловой мощности определяет требуемые размеры отопительных приборов.

  • Подбирает нужный расход теплоносителя, поступающего существующим потребителям тепла с учетом его остывания в трубопроводах, а также теплопоступления от трубопроводов (вариант регулирования существующей системы, напр., в утепленных зданиях).

  • Учитывает воздействие остывания теплоносителя в трубопроводах на значение гравитационного давления в отдельных участках, а также на тепловоую мощность потребителей тепла.

  • Определяет параметры проектируемых напольных отопительных приборов.

В программе возможно спроектировать следующие системы:

  • Насосная система.

  • Система трубопроводов: однотрубная, двухтрубная, смешанная.

  • Тепло- или хладоноситель: вода, этиленгликоль, пропиленгликоль.

  • Нижняя и верхняя разводка, системы с горизонтальной разводкой, коллекторные системы.

  • Конвекционные, напольные или стеновые отопительные приборы.

  • Автоматические воздухоотводчики (не должно быть воздуховыпускной системы).

  • Ручные или термостатические радиаторные клапаны.

  • Предварительная регулировка посредством использования клапанов с преднастройкой или дроссельных шайб.

  • Стабилизация перепада давления путем использования дроссельных стабилизаторов.

  • Возможность использования регуляторов расхода.

  • База программы включает в себя данные по трубопроводам, арматуре и отопительным приборам.

В одном проекте можно одновременно использовать различные арматуру, трубопроводы и отопительные приборы.

Программа PRO AQUA SET 7.2 дает возможность проектировать большие системы (даже 140 стояков и 12000 отопительных приборов). Поставляемая вместе с программой библиотека типовых фрагментов рисунков (блоков) таких как этажестояки, элементы поквартирных и распределительных систем позволяет быстро создавать развернутую плоскую схему. Кроме того, пользователь сможет создавать почти неограниченное количество собственных блоков, состоящих из любых фрагментов чертежа. Данные блоки могут быть затем использованы в других проектах. Благодаря функции размножения элементов чертежа можно, напр., ввести фрагмент развернутой плоской схемы системы для всего этажа (очередные стояки или поквартирные системы) и затем автоматически создать схему и данные для следующих этажей.

Ввод данных

Исходные данные для проектирования могут задаваться в графической форме на планах и на плоских развернутых схемах. Необходимая информация о начерченных элементах вносится в таблицы, связанные с планом или плоской схемой. Благодаря этому решению можно быстро редактировать как отдельные трубопроводы, отопительные приборы, арматуру, так и выделенные группы оборудования данного типа. С каждым введенным элементом связана система проверки правильности задаваемых данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать нужные данные из базы программы.

Для облегчения процесса ввода данных программа снабжена:

  • Возможностью одновременного редактирования многих элементов системы.

  • Возможностью использования готовых блоков.

  • Умными функциями размножения любых фрагментов рисунка по горизонтали (поквартирные системы) и по вертикали (традиционные вертикальные системы) вместе с соответствующей нумерацией помещений и участков.

  • Возможностью определения неограниченного количества собственных блоков, состоящих из любых фрагментов рисунка.

  • Быстрым доступом к справочной информации по вводимым параметрам.

  • Системой раскрывающихся кнопок, облегчающей доступ к наиболее используемым элементам системы.

  • Функцией динамического связывания данных из рисунка с данными из таблицы.

  • Системой, помогающей в соединении арматуры, отопительных приборов

  • и других элементов системы с помощью трубопроводов.

  • Функцией автоматического создания системы стояков на основании плана.

  • Функцией редактирования данных в таблицах, позволяющей индивидуально определять параметры многих одновременно выделенных элементов рисунка. Благодаря динамической связи рисунка с таблицей с данными, актуально редактируемый в таблице элемент выделяется на плоской схеме.

Проверка правильности заданных данных

  • С каждым заданным элементом связана система проверки правильности данных, а также справочная система, позволяющая получить информацию об задаваемой величине или вызвать соответствующие данные из базы.

  • Программа выдает сообщения о гидравлических неправильностях в спроектированной системе.

Графический редактор

Для создания проекта необходим рисунок с обозначенными зонами помещений. Они могут быть созданы вручную или подгружены вместе со строительными подосновами из программы OZC. Если в программе OZC была создана трехмерная модель здания, то в программу SET будут загружены рисунки вместе с результатами расчета. Если же здание задавалось только в таблицу, то оно будет загружено как список помещений с результатами расчета.

Наиболее комфортный режим работы, позволяющий использовать возможность содействия программ PRO AQUA OZC 6.9 Basic и PRO AQUA SET 7.2

  1. Загрузка строительных подоснов из файлов, напр., DWG, DXF, WMF.
    в программу PRO AQUA OZC 6.9 Basic.

  2. Создание в программе PRO AQUA OZC 6.9 Basic модели здания и выполнение теплового расчета.

  3. Загрузка результатов расчета из программы PRO AQUA OZC 6. 9 Basic (значение тепловой нагрузки, а также планов этажей) в программу PRO AQUA SET 7.2.

  4. Создание системы отопления в программе PRO AQUA SET 7.2 и выполнение расчета.

Проектирование системы может происходить только на схеме, только на плане или частично на планах и частично на схеме. В случае черчения на планах, программа SET автоматически создает простую плоскую схему стояков, соединяющую отдельные планы.

Функции, помогающие в рисовании:


  • Курсор мыши приобретает вид небольшой картинки, соответствующей актуально используемой функции.

  • Отображающиеся вспомогательные линии подсказывают автоматические подключения к характерным точкам (напр., точки подключения отопительных приборов).

  • Параллельное рисование подающих и обратных трубопроводов с заранее определенным шагом, который по мере необходимости приспосабливается к подключаемому оборудованию (напр. , к расстоянию точек подсоединения отопительных приборов).

  • Рисование трубопроводов сплошной ломаной линией уменьшает количество необходимых нажатий на мышь.

  • Автоматическая вставка отопительных радиаторов у окон.

  • Автоматическое подсоединение отопительных приборов с нижним подключением к подающим и обратным трубопроводам.

  • Возможность размножения любых фрагментов рисунка в рамках одного этажа или на следующие этажи.

  • Возможность использования зеркальных отображений рисунков.

  • Возможность использования готовые блоков. Содержащаяся в программе библиотека типовых фрагментов рисунка (блоков), в т.ч. этаже стояков, элементов поквартирных и распределительных систем, позволяет быстро создавать развернутые плоские схемы.

  • Возможность создания неограниченного количества собственных блоков, состоящих их любых фрагментов рисунка. Создание ранее блоки могут использоваться в разных проектах.

Система наследования данных по умолчанию


Значительная часть параметров, вводимых на первых порах определения здания – это типовые данные для всего здания (т.н. данные по умолчанию). Эти данные используются системой наследования данных. Вводя общие данные, пользователь сможет для каждого типа оборудования определить, напр., каталожный символ по умолчанию. Этот символ автоматически присваивается каждому типу оборудования, находящемуся на чертеже. Ранее определенный каталожный символ по умолчанию можно в любой момент поменять, даже после вставки оборудования на чертёж. Изменение символа в общих данных приведет к изменению символа всего оборудования данного типа, кроме случаев, когда для данного элемента был задан символ без возможности его изменения.

Данные редактируются в таблице, что позволяет одновременно определять параметры многих элементов рисунка. Связь рисунка с таблицей приводит к тому, что редактируемый в таблице элемент выделяется на схеме. Система наследования данных позволяет:

  • Значительно сэкономить время на этапе ввода данных (нет необходимости многократно задавать одни и те же данные),

  • Быстро менять данные в случае изменения основных положений проекта или создания разных проектов.

Проектирование напольных отопительных приборов

Программа имеет встроенный модуль проектирования напольных отопительных приборов. Он является неотъемлемой частью графической системы проектирования системы отопления. Первым шагом при проектировании теплого пола является определение конструкции перекрытия, в котором находится спираль. Каталоги программы снабжены наиболее употребительными системами напольного отопления, в состав которых входят: трубопроводы, системные плиты, системная тепло- и гидроизоляция, системы крепления трубопроводов. Существует возможность создания каталога наиболее употребительных конструкций, которые потом могут быть использованы в следующих проектах. Программа выполняет расчеты в соответствии с польской нормой PN-EN 1264. Система напольного отопления проектируется согласно выбранному способу монтажа – мокрому или сухому и определенной конструкции перекрытия. Параметры конструкции заданы как данные по умолчанию, характерные для выбранного производителя. Существует возможность индивидуального проектирования теплоизоляции перекрытия. Предварительный расчет эффективности напольного отопительного прибора можно выполнить непосредственно после ввода его конструкции. Это позволяет ориентировочно оценить тепловую эффективность отопительного прибора, температуру поверхности пола и другие параметры. Полученные результаты могут оказаться пригодными при проектировании теплого пола в конкретных помещениях. Вводя напольные отопительные приборы в плоскую развернутую схему, достаточно указать информацию о типе отопительного прибора, доли его теплоотдачи в тепловой нагрузке помещения, а также части пола, предназначенной под напольный отопительный прибор. Программа во время расчета сама примет нужный шаг трубопроводов в спирали, определит реальную площадь отопительного прибора, а также длину спирали.



Проверка данных и результатов расчета

Во время ввода данных программа проверяет правильность задаваемых данных. Это позволяет значительно ограничить количество ошибок. Во время расчетов программа выполняет полный анализ правильности данных. В итоге проверки данных и результатов расчета программа выдает список обнаруженных ошибок, в котором находится информация о типе ошибки и месте ее появления. Богатая диагностика ошибок позволяет проектировщику оценить качество выполненного проекта. Программа оснащена механизмом быстрого поиска места, в котором появилась ошибка (автоматический поиск таблицы, строки, столбца с ошибочными данными, а также выделение ошибки на развернутой плоской схеме).


Трехмерная визуализация системы

Программа PRO AQUA SET 7. 2 оснащена новым модулем трехмерной визуализации системы отопления. Данный модуль похож на модуль трехмерной визуализации здания, который реализован в программе PRO AQUA OZC 6.9 Basic. Благодаря этому модулю очень быстро можно проверить корректность спроектированной системы, а также быстро передвигаться в проекте. ЗD-модуль позволяет перемещать элементы системы относительно вертикального масштаба.

Аксонометрический чертеж системы трубопроводов

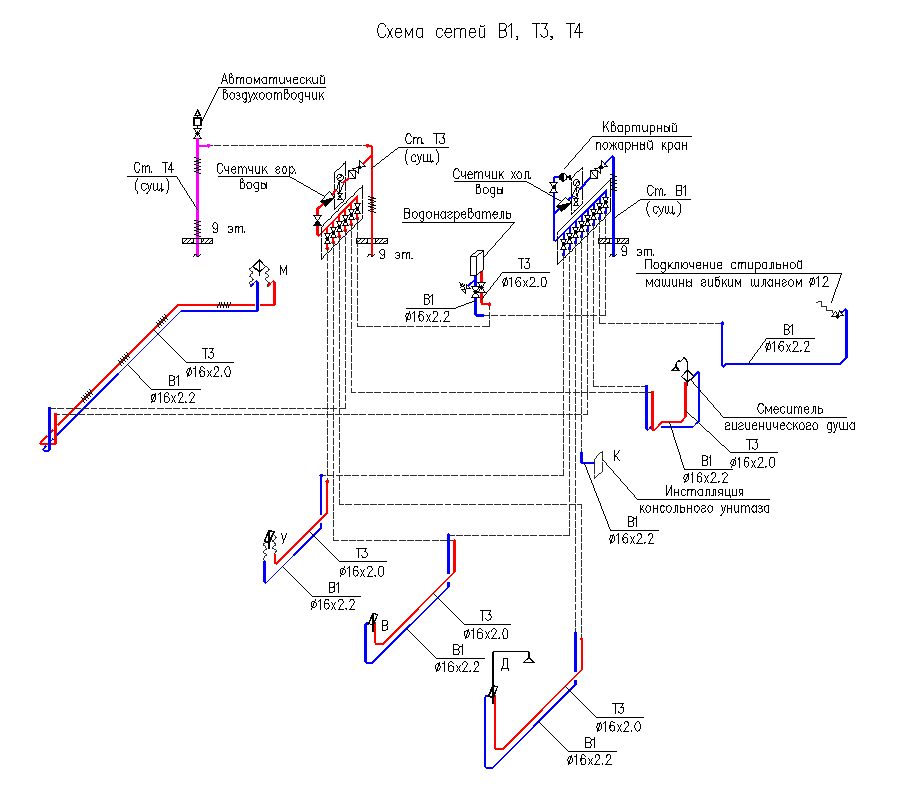

Программа PRO AQUA SET 7.2 выводит аксонометрический чертеж системы отопления на экран, что позволяет быстро посмотреть спроектированную систему и проверить её. Проектировщик сможет оценить корректность расположения трубопроводов и других элементов системы по отношению к конструкции здания. Для того, чтобы аксонометрия была более читаемая, имеется возможность определения видимости элементов разного типа, например, отопительных приборов или зон помещений, а также возможность просматривания каждого этажа в отдельности.



Результаты расчета

Результаты расчета представляются как в графической, так и в табличной формах. Формат выносок отдельных элементов системы можно модифицировать (выбор отображаемых значений, цвета, размера шрифта, и т.д.).
Содержимое таблиц можно менять (выбор отображаемых столбцов и строк, выбор размера шрифтов), а также можно его отсортировать по любому параметру. Таблицы содержат общие и детальные результаты расчета данного оборудования и участков, а также ведомость материалов и фитингов.
На итоговых чертежах отображаются выноски, содержащие характерные данные для обозначенного ими оборудования. Выноски вполне редактируемы. На них можно размещать все результаты, которые доступны для данного вида оборудования. Возможность сохранения форматов выносок позволяет быстро вернуться к выбранной Вами форме описания рисунка. Результаты расчета могут быть выведены на печать или плоттер. Пользователь может выбрать масштаб рисунка, а также воспользоваться предварительным просмотром, чтобы посмотреть развернутую схему перед печатью.
В случае, когда чертёж не помещается на одном листе бумаги, программа печатает его несколькими фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя самый простой принтер формата А4, можно получить довольно большие чертежи. Программа оснащена также функцией сохранения чертежей в форматах DXF или DWG. Чертежи с такими форматами могут быть использованы, напр., в программе Auto CAD.

Таблицы с результатами расчета могут выводится на печать, а также переноситься в другие приложения, работающие в среде Windows (напр., в электронные таблицы, редактор текста, и т.д.).

Системные требования

Программа работает в системах MS Windows (XP, Vista, 7, 8, 8.1, 10) 32 – и 64- разрядные.

Минимальные системные требования:

– Процессор 1200 Мгц,
– Оперативная память 1 ГБ,
– Цветной монитор с разрешением как минимум 1024х768,
– 200 МБ свободной памяти на жестком диске,
– Графическая карта с поддержкой OpenGL как минимум версия 2. 0:
все современные видеокарты должны отвечать минимальным системным требованиям; видеокарты, интегрированные с материнской платой: как минимум GMA 500;

Внимание! Программу PRO AQUA SET 7.2 можно активировать в режиме пробной версии, которая будет действовать 30 дней. Эту версию можно будет активировать только один раз!

О правилах выдачи лицензий (ключей) для активации полной версии программы вы можете узнать у сотрудника PRO AQUA ответственного за Вашу организацию.


PRO_AQUA_SET_7.2.zip

zip 68.11 МБ

nanoCAD BIM Отопление

Профессиональный инструмент проектировщика инженерных систем

Программа позволяет проектировать и моделировать системы отопления зданий и сооружений. В nanoCAD BIM Отопление представлены расчетная (гидравлический и тепловой расчет системы водяного отопления по СП 60.13330.2020) и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.

Получить лицензию Скачать

Программный продукт nanoCAD BIM Отопление включен за №11134 в Единый реестр российских программ для электронных вычислительных машин и баз данных в информационно-телекоммуникационной сети «Интернет»

Оформление по российским стандартам

В отличие от зарубежных САПР, программа nanoCAD BIM Отопление уже настроена под требования к оформлению документации, которые содержатся в российских нормативных документах. Пользователям больше не придется перенастраивать САПР или устанавливать дополнительные аддоны. В nanoCAD BIM Отопление есть все необходимое для проектирования!

ЗD-модель

Основа работы программы nanoCAD BIM Отопление – это 3D-модель системы отопления. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики? В nanoCAD BIM Отопление проектировщик действительно работает с отдельными поэтажными планами. На каждом из них создается область этажа и соответствующему этажу присваивается номер. Таким образом, формируется трехмерная модель системы отопления, а при гидравлическом и тепловом расчете учитывается высотный перепад.

Открытые базы данных

Все базы данных nanoCAD BIM Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется обладать навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Согласованность данных

Для согласования данных в nanoCAD BIM Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и другие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Получить бесплатную оценочную версию

  1. Зарегистрируйтесь/авторизуйтесь в Личном кабинете.
  2. Получите персональный серийный номер на Платформу nanoCAD и nanoCAD BIM Отопление.
  3. Скачайте и установите Платформу nanoCAD и nanoCAD BIM Отопление.
  4. Используя полученный серийный номер, активируйте программы.
  5. В течение 30 дней пользуйтесь Платформой nanoCAD и nanoCAD BIM Отопление бесплатно!

Попробуйте прямо сейчас

Оцените все преимущества. Начните пользоваться nanoCAD BIM Отопление уже сегодня. 30 дней бесплатно.

Получить лицензию Скачать

Промышленные предприятия

Девелоперские и строительные компании

Сельскохозяйственные комплексы

Лицензии по сроку использования

Временная

Право использовать продукт ограниченное количество времени

Постоянная

Право использовать продукт бессрочно

Различные типы лицензий

Локальная

Право установить и использовать продукт на конкретном компьютере

Сетевая

Право установить и использовать продукт на нескольких компьютерах

Быстрый старт

Участвуйте в тест-драйвах и скачивайте учебные материалы для общего ознакомления с программой.

Скачать

Модули Платформы nanoCAD

Механика

Топоплан

Организация

BIM-решения на базе Платформы nanoCAD

BIM
Вентиляция

BIM
Отопление

BIM
Электро

BIM
ОПС

BIM
СКС

Приложения для Платформы nanoCAD

nanoCAD
Металлоконструкции

nanoCAD
Стройплощадка

Руководство пользователя по nanoCAD BIM Отопление 23СКАЧАТЬ.pdf, 13.14 МБ
Инструкция по установке по nanoCAD BIM Отопление 23СКАЧАТЬ.pdf, 1.04 МБ

Системные требования

Операционная система

Microsoft Windows 11
Microsoft Windows 10 (64-разрядная версии)
Microsoft Windows 8.1 (64-разрядная версии)

Графическая платформа

Платформа nanoCAD 23 х64

Процессор

Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

Минимальные требования: 4 Гб
Рекомендуемые требования: 16 Гб и выше

Разрешение экрана

Минимальные требования: 1280х1024
Рекомендуемые требования: 1920×1080

Видеоадаптер

Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2. 1 или DirectX 11)

Место на диске

10 Гб и более на системном диске (для установки программы)

Сеть

На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Примечание

При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы

Создание плана ОВКВ в Visio

Видио

Диаграммы

Строительные планы и карты

Строительные планы и карты

Создание плана ОВКВ в Visio

Visio Plan 2 Visio профессиональный 2021 Visio профессиональный 2019 Visio профессиональный 2016 Visio профессиональный 2013 Visio премиум 2010 Visio 2010 Visio 2007 Дополнительно… Меньше

Используйте шаблон HVAC Plan для размещения воздуховодов отопления, вентиляции и охлаждения. Вы можете создавать планы HVAC на пустой странице или в виде слоя на существующем плане этажа.

  1. Открыть Visio.

  2. Запустите план HVAC одним из следующих способов:

    Как новый рисунок

    • В шаблоне или категории Карты и планы этажей щелкните План ОВК > Создать .

      По умолчанию этот тип чертежа открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить настройки страницы, линейки и сетки в любое время.

    Как слой на плане этажа САПР

      org/ItemList”>
    1. Создайте новый чертеж HVAC Plan . Для этого выполните действия, описанные в предыдущем разделе.

    2. На вкладке Вставка щелкните Чертеж САПР .

    3. В диалоговом окне Вставить чертеж AutoCAD перейдите к файлу САПР, выберите его и нажмите 9.0015 Открыть .

    4. Чтобы принять размер и масштаб чертежа САПР, нажмите OK .

      Примечание.  Если масштаб чертежа чертежа САПР отличается от масштаба страницы чертежа, вас спросят, хотите ли вы согласовать масштабы или продолжить без сопоставления.

    5. После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой Visio, содержащий чертеж САПР. Дополнительные сведения см. в разделе Изменение свойств слоя AutoCAD.

      Совет:  Чтобы изменить свойства вставленного чертежа САПР (например, изменить его масштаб или параметры защиты), щелкните чертеж правой кнопкой мыши, выберите Объект чертежа САПР и выберите Свойства .

    Как слой существующего плана этажа Visio

    1. В Visio найдите существующий чертеж плана этажа, который вы хотите использовать.

      Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него. Дополнительные сведения см. в разделе Изменение свойств слоя AutoCAD.

  3. На панели Shapes из HVAC Ductwork перетащите фигуры воздуховодов на страницу документа.

  4. Измените размеры форм воздуховода.

    Изменение размера путем растяжения

    1. Измените длину или ширину воздуховода, перетащив маркеры выбора.

    2. Изменяйте размеры воздуховодов или углы отводов, перетаскивая маркеры управления.

      Чтобы увидеть подсказку, описывающую, что делает маркер управления для выбранной фигуры, наведите указатель мыши на маркер.

    Изменение размера путем ввода размеров

    1. Щелкните правой кнопкой мыши форму воздуховода и выберите Свойства .

    2. В диалоговом окне Данные формы настройте любой из доступных размеров и нажмите OK .

  5. Соедините формы воздуховодов.

    1. Разместите первую фигуру воздуховода на чертеже.

    2. Щелкните и перетащите точку соединения на второй фигуре воздуховода в точку соединения на первой фигуре воздуховода.

      Примечание.  Указатель должен находиться над точкой соединения, которую вы хотите соединить с первой фигурой, или рядом с ней, как показано на рисунке.

    3. Отпустите кнопку мыши, когда точки соединения на обеих фигурах отобразятся в виде зеленого квадрата.

      Формы воздуховодов

      автоматически поворачиваются в нужное положение, соответствуют размеру воздуховода, к которому они присоединяются, и приклеиваются друг к другу, как показано на рисунке.

    4. Чтобы продолжить соединение форм воздуховода, повторите шаги 2 и 3.

      Совет: Чтобы отобразить или скрыть точки подключения, в меню Вид выберите Точки подключения .

  6. Маркировка форм воздуховодов. Просто дважды щелкните фигуру и начните вводить текст метки в текстовом поле.

    Добавьте этикетку с размером воздуховода

      org/ItemList”>
    1. Щелкните правой кнопкой мыши форму воздуховода и выберите Показать размер воздуховода .

      Примечание: Символ диаметра (Ø) добавляется к этикетке воздуховодов круглого сечения автоматически.

    2. Переместите метку, перетащив маркер управления меткой.

  7. Укажите расположение регистров, решеток, диффузоров и других форм оборудования HVAC на чертеже.

    1. Из Registers Grills and Diffusers перетащите фигуры поверх воздуховода или перетащите фигуры на страницу документа и соедините их с воздуховодом с помощью гибкого воздуховода.

    2. Из HVAC Equipment перетащите фигуры поверх воздуховодов.

      Примечание. Формы из Регистров, решеток и диффузоров и Оборудование ОВКВ представляют собой схематические символы, которые нельзя вращать или приклеивать к воздуховоду.

Совет: Некоторые формы воздуховодов можно настроить, щелкнув их правой кнопкой мыши и выбрав команду в контекстном меню. Например, вы можете изменить прямой воздуховод с прямоугольного на круглый, а также отобразить или скрыть размер воздуховода.

Скидки на отопление и охлаждение дома | ComEd


Знаете ли вы, что использование энергии для отопления и охлаждения составляет почти половину затрат на электроэнергию в вашем доме? Не позволяйте первоначальным затратам помешать вам сделать свой дом более комфортным и энергоэффективным. Скидки ComEd на отопление и охлаждение упрощают инвестирование в эффективное оборудование для отопления и охлаждения для вашего дома и позволяют сэкономить на затратах на электроэнергию. Продукция должна соответствовать стандартам, установленным Институт кондиционирования воздуха, отопления и охлаждения (AHRI) или получите статус ENERGY STAR ® – сертифицирован (интеллектуальные термостаты).

Чтобы получить доступ к следующим скидкам:

Посетите нашу базу данных , если вы:

  • Клиент из числа бытовых потребителей, который либо имеет предпочтительного подрядчика, либо ищет подрядчика, зарегистрированного в ComEd Energy Efficiency Provider (EESP)
  • Подрядчик ищет подходящего дистрибьютора

Запрос содержимого [1]

  • Воздушный тепловой насос

    Скидка: до 2000 долларов США

    Как подать заявку: Заявление не требуется! Скидка предоставляется в точке продажи соответствующим дистрибьютором.

    Примечание:  Пригодность оборудования подтверждена Институтом кондиционирования, отопления и охлаждения (AHRI). Минимальное требование к эффективности ≥ 16 SEER/15,2 SEER2.

    Зимой тепловые насосы переносят тепло из холода снаружи, чтобы доставить тепло в ваш дом. Летом делают наоборот. Поскольку тепло перемещается, а не вырабатывается, тепловые насосы производят в четыре раза больше энергии, чем они потребляют.

    По данным Министерства энергетики, воздушные тепловые насосы являются наиболее распространенными тепловыми насосами. С этим типом теплового насоса тепло передается между вашим домом и наружным воздухом. Если вы используете электричество для отопления, воздушный тепловой насос может уменьшить количество электроэнергии, используемой для отопления, в среднем на 30-40%.

    Посетите веб-сайт ENERGY STAR® для получения дополнительной информации.

  • Тепловой насос Mini-Split

    Скидка: до 1350 долларов США

    Как подать заявку:  Заявка не требуется! Скидка предоставляется в точке продажи соответствующим дистрибьютором.

    Примечание:  Пригодность оборудования подтверждена Институтом кондиционирования, отопления и охлаждения (AHRI). Квалификационные требования ≥ 17 SEER и ≥ 9,5 HSPF и ≥ 16,1 SEER2 и ≥ 9 HSPF2.

    Мини-сплит-тепловые насосы представляют собой решение для отопления и охлаждения домов, не требующих воздуховодов. В системе используется компрессорный насос для циркуляции жидкого хладагента между двумя змеевиками теплообменника (один снаружи, другой внутри). Внутренний(е) блок(и) расположены непосредственно в жилом пространстве вашего дома. Благодаря устранению необходимости в воздуховодах к вентиляционным отверстиям и от них эффективность системы повышается, поскольку нагретый или охлажденный воздух не теряется из-за утечек воздуховодов.

    Посетите веб-сайт ENERGY STAR для получения дополнительной информации.

  • Центральное кондиционирование

    Скидка: 125-225 долларов США

    125 долларов США для ≥ 15 SEER
    125 долларов США за ≥ 14,2 SEER2
    175 долларов США за ≥ 16 SEER
    175 долларов США за ≥ 15,2 SEER2
    225 долларов США за ≥ 18 SEER
    225 долларов США за ≥ 17,2 SEER2

    Как подать заявку: Заявление не требуется! Скидка предоставляется в точке продажи подходящий дистрибьютор.

    Центральные кондиционеры, сертифицированные по стандарту ENERGY STAR, имеют более высокие рейтинги сезонного коэффициента энергоэффективности (SEER) и коэффициента энергоэффективности (EER) и потребляют на 8% меньше энергии, чем обычные новые модели.

    Для центрального кондиционера также требуется двигатель вентилятора, который обычно является частью печи, для подачи холодного воздуха через систему воздуховодов. Единственный способ гарантировать, что ваш новый кондиционер будет работать с номинальной эффективностью, — это одновременно заменить систему отопления. Это особенно рекомендуется, если вашей печи больше 15 лет. Если вы купите новый энергоэффективный кондиционер, но подключите его к старой печи и двигателю вентилятора, ваша система не будет работать с номинальной эффективностью.

    Посетите веб-сайт ENERGY STAR для получения дополнительной информации.

Редактор содержимого [3]

Запрос содержимого [2]

  • Геотермальная (земляная) система теплового насоса (включая контур)

    Скидка: до 9000 долларов США на дом сеть. Все проекты геотермальных тепловых насосов должны получить предварительное одобрение. Они предоставят вам информацию о требованиях для получения геотермальных скидок, включая процесс предварительного утверждения.

    Примечание: Установка должна выполняться сертифицированным ICC ComEd EESP с геотермальной сертификацией.

    Геотермальные системы используют относительно постоянные температуры под землей для обеспечения эффективного круглогодичного отопления, охлаждения и нагрева воды. Геотермальные системы, также известные как геотермальные или геотермальные тепловые насосы, обычно являются наиболее экономичным и экологически безопасным вариантом.

    • Идеально подходит для одной семьи и 2-4 квартирных домов с большими участками
    • Может сэкономить до 65 % затрат на электроэнергию
    • Подземные компоненты могут служить более 50 лет
    • Могут претендовать на налоговые льготы на федеральном уровне и уровне штата

      Посетите веб-сайт ENERGY STAR для получения дополнительной информации.

    • Замена внутреннего блока геотермального теплового насоса

      Скидка: 1275–1800 долларов США

      Скидка:
      1275 долл. США при ​15 EER ≥
      1500 долл. США при ​17 EER ≥
      1 800 долларов США при ​20 EER ≥

      Как подать заявку: Для установки геотермальных тепловых насосов в жилых домах обратитесь к подрядчику, зарегистрированному в сети ComEd EESP. Все проекты геотермальных тепловых насосов должны получить предварительное одобрение. Они предоставят вам информацию о требованиях для получения геотермальных скидок, включая процесс предварительного утверждения.

      Примечание: Установка должна выполняться сертифицированным ICC ComEd EESP с геотермальной сертификацией.

      Геотермальные тепловые насосы представляют собой наземные системы, которые используют температуру земли для производства надежной и экономичной энергии для отопления, охлаждения и/или нагрева воды. Геотермальные системы используют относительно постоянную температуру под землей, используя трубы, зарытые в землю (контурная система) для извлечения или рассеивания тепла. Во время отопительного сезона теплообменник передает тепло, собранное из системы контура заземления, внутреннему тепловому насосу, который передает его в систему подачи воздуха в помещение для обогрева дома. Этот процесс меняется вспять во время сезона охлаждения, отводя тепло в доме и передавая его земле.

    • Настройка воздушного теплового насоса

      Скидка: 100 долларов США

      Примечание: 1 единица на дом соответствует требованиям один раз в 3 года. Настройка не может быть частью существующего соглашения о предоплаченном обслуживании. Услуга должна быть оказана подрядчиком, зарегистрированным в сети ComEd EESP. Скидка предоставляется на время оказания услуги.

      Точно так же, как регулярное техническое обслуживание обеспечивает бесперебойную работу вашего автомобиля и может увеличить расход топлива, регулярная настройка вашей системы отопления и охлаждения может повысить эффективность и комфорт вашего дома. Чтобы убедиться, что ваш воздушный тепловой насос работает на полную мощность, воспользуйтесь скидкой ComEd на настройку в размере 100 долларов США. Профессиональная чистка и техническое обслуживание EESP может увеличить эффективность и ожидаемый срок службы устройства.

    • Настройка центрального кондиционера

      Скидка: $35

      Примечание.  1 квартира на дом соответствует требованиям один раз в 3 года. Существующие соглашения о техническом обслуживании не применяются. Обслуживание должно быть выполнено подрядчиком, зарегистрированным в сети ComEd EESP. Скидка предоставляется на время оказания услуги.

      Точно так же, как регулярное техническое обслуживание обеспечивает бесперебойную работу вашего автомобиля и может увеличить расход топлива, регулярная настройка вашей системы охлаждения может повысить эффективность и комфорт вашего дома. Настройка центрального кондиционера обеспечивает оптимальную работу системы кондиционирования. Базовая очистка, проверка и техническое обслуживание всей системы помогают диагностировать мелкие проблемы, связанные с ремонтом, до того, как они приведут к серьезным повреждениям системы. Это регулярное обслуживание обеспечивает максимально эффективную работу системы и оставляет владельцам системы полную заправку хладагента и чистую, исправную систему, которая была должным образом отрегулирована.

    • Умный термостат

      Скидка: $100

      Примечание: Установка должна выполняться подрядчиком, зарегистрированным в сети ComEd EESP. Скидка предоставляется на время оказания услуги.

      Примечание:  Умный термостат должен быть полностью установлен, исправен и подключен к Wi-Fi, чтобы получить скидку.

      Начните управлять расходами на отопление и охлаждение вашего дома с помощью интеллектуального термостата, сертифицированного ENERGY STAR. Подключенный к вашему Wi-Fi интеллектуальный термостат позволяет вам контролировать и контролировать температуру в вашем доме с любого устройства с доступом в Интернет, чтобы вы могли экономить деньги и энергию, независимо от того, находитесь ли вы дома или в пути.

    • Уплотнение воздуховодов

      Скидка: 250 долларов США

      Примечание:  Только для систем с принудительной подачей воздуха. Не менее 50 % системы воздуховодов должно находиться в некондиционируемом помещении или в 70 % частично кондиционируемом помещении. Требуемые показания в кубических футах перемещенного воздуха (CFM) до и после при 25 Па.

      Примечание. Услуга должна выполняться подрядчиком, зарегистрированным в сети ComEd EESP. Скидка предоставляется на время оказания услуги.

      Воздуховоды используются для распределения кондиционированного воздуха по всему дому в домах с системами принудительного воздушного отопления и охлаждения. В вашем обычном доме от 20 до 30% воздуха, проходящего через систему, может быть потеряно из-за утечек, отверстий или плохо подсоединенных воздуховодов. Это приводит к более высоким счетам за коммунальные услуги и может привести к трудностям в обеспечении комфорта в вашем доме, независимо от настройки термостата.

    Редактор контента [2]

    Центральный кондиционер охлаждает и осушает ваш дом. Система включает в себя внутренний блок и внешний блок. Внутренний блок использует хладагент для удаления тепла и влаги из воздуха на охлаждающем змеевике. Затем он передает тепло наружу, где оно высвобождается через наружный блок. Внутренний блок также подключается к воздуховоду вашего дома и использует вентилятор печи для циркуляции воздуха в помещении. Вентилятор нагнетает охлажденный воздух через воздуховоды в помещения через приточные вентиляционные отверстия, в то же время забирая более теплый комнатный воздух обратно через возвратные вентиляционные отверстия.

    Для получения дополнительной информации посетите сайт energy.gov.

    Печной вентилятор обеспечивает циркуляцию воздуха по всему дому. Во время отопительного сезона ваша печь нагревает воздух, а воздуходувка выталкивает нагретый воздух — обычно в вентиляционные отверстия через воздуховоды — чтобы ваш дом достигал температуры, установленной на вашем термостате. Существует несколько типов двигателей вентиляторов на выбор, но двигатель с электрической коммутацией (ECM) обеспечивает максимальную эффективность и экономию энергии. ECM также может циркулировать холодный воздух по всему дому в сезон охлаждения, если у вас есть комбинированная центральная система кондиционирования воздуха.

    Воздушный тепловой насос поглощает тепло из наружного воздуха, даже очень холодного воздуха, и переносит его в ваш дом во время отопительного сезона. В системе используется компрессор для циркуляции хладагента между двумя змеевиками теплообменника (один снаружи, другой внутри). Можно вносить сезонные корректировки, обращая процесс во время сезона охлаждения, чтобы поглощать тепло в доме и отводить его наружу. Таким образом, система теплового насоса с воздушным источником обеспечивает ваш дом как обогревом, так и охлаждением.

    Для получения дополнительной информации посетите сайт energy.gov.

    Мини-сплит-тепловые насосы без воздуховодов — это решение для отопления домов, не требующих воздуховодов. В системе используется компрессорный насос для циркуляции жидкого хладагента между двумя змеевиками теплообменника (один снаружи, другой внутри). Внутренний(е) блок(и) расположены непосредственно в жилом пространстве вашего дома. Благодаря устранению необходимости в воздуховодах к вентиляционным отверстиям и от них эффективность системы повышается, поскольку нагретый или охлажденный воздух не теряется из-за утечек воздуховодов.

    Для получения дополнительной информации посетите сайт energy.gov.

    Геотермальные тепловые насосы представляют собой наземные системы, которые используют температуру земли для производства надежной и экономичной энергии для отопления, охлаждения и/или нагрева воды. Геотермальные системы используют относительно постоянную температуру под землей, используя трубы, зарытые в землю (контурная система) для извлечения или рассеивания тепла. Во время отопительного сезона теплообменник передает тепло, собранное из системы контура заземления, внутреннему тепловому насосу, который передает его в систему подачи воздуха в помещение для обогрева дома. Этот процесс меняется вспять во время сезона охлаждения, отводя тепло в доме и передавая его земле.

    Для получения дополнительной информации посетите сайт energy.gov.

    Воздуховоды используются для распределения кондиционированного воздуха по всему дому в домах с системами принудительного воздушного отопления и охлаждения. В вашем обычном доме от 20 до 30 процентов воздуха, проходящего через систему, может быть потеряно из-за утечек, отверстий или плохо подсоединенных воздуховодов. Это приводит к более высоким счетам за коммунальные услуги и может привести к трудностям в обеспечении комфорта в вашем доме, независимо от настройки термостата.

    Для получения дополнительной информации посетите сайт energy.gov.

    Точно так же, как регулярное техническое обслуживание обеспечивает бесперебойную работу вашего автомобиля и может увеличить расход топлива, регулярная настройка вашей системы охлаждения может повысить эффективность и комфорт вашего дома. Настройка центрального кондиционера обеспечивает оптимальную работу системы кондиционирования. Базовая очистка, проверка и техническое обслуживание всей системы помогают диагностировать мелкие проблемы, связанные с ремонтом, до того, как они приведут к серьезным повреждениям системы. Это регулярное обслуживание гарантирует, что система работает максимально эффективно и оставляет владельцам системы полную заправку хладагента и чистую, исправную систему, которая была должным образом отрегулирована.

    Для получения дополнительной информации посетите сайт energy.gov.

    Точно так же, как регулярное техническое обслуживание обеспечивает бесперебойную работу вашего автомобиля и может увеличить расход топлива, регулярная настройка вашей системы отопления и охлаждения может повысить эффективность и комфорт вашего дома. Чтобы убедиться, что ваш воздушный тепловой насос работает на полную мощность, воспользуйтесь скидкой ComEd в размере 25 долларов на настройку. Профессиональная чистка и техническое обслуживание, проводимые поставщиком услуг, могут увеличить эффективность и ожидаемый срок службы устройства.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
