Что такое гидрострелка в системе отопления? Принцип работы и назначение

Системы индивидуального водоснабжения нередко работают при нестабильных показателях температуры и давления. Резкие и сильные колебания в итоге могут стать причиной поломок на отдельных контурах и узлах трубопровода. Исключить подобные ситуации помогает гидрострелка. Она не только смягчает работу инженерной сети, но и выполняет дополнительные функции, среди которых фильтрация. Что такое гидрострелка в системе отопления? Это небольшое сантехническое приспособление, которое встраивается в сеть на этапе первичного монтажа или в рамках очередных мероприятий по техническому обслуживанию.

Назначение устройства

Для понимания сущности задач, которые решает гидрострелка (гидравлический разделитель), следует разобраться с нюансами работы независимых отопительных систем. То есть коммуникаций, работающих на собственном источнике нагрева водяного теплоносителя. В домашних системах основу отопительной инфраструктуры могут формировать котлы, бойлеры, водонагреватели и т. д. Итак, зачем нужна гидрострелка в системах отопления такого типа? Необходимость применения стабилизатора температуры и давления возникает из-за неравномерного распределения нагрузки по всем контурам системы. Неравномерность обусловлена сложностью трубопровода, отягощенного и потребляющим оборудованием. Как минимум в любом комплексе водяного отопления содержится запорная арматура, а также простейшие средства контроля и регуляции потоков. К этим устройствам добавляются целевые приборы излучения тепловой энергии – радиаторы, конвекторы, стандартные батареи и т. д. Но и это не все. Для обеспечения циркуляции теплоносителя в сеть вводятся насосные группы и коллекторы. Циркуляционные насосы вкупе с котельным оборудованием в перегруженной инфраструктуре не всегда могут обеспечить равномерную поддержку давления и температуры. Отсюда и возникает потребность в дополнительных регуляторах и стабилизаторах.

Бытует мнение, что гидрострелка требуется лишь для предотвращения тепловой перегрузки в системах, где используются насосы разной мощности. Они работают от одного источника нагрева и ввиду разности характеристик не способны одинаково поддерживать балансы давления. Базовое назначение гидрострелки в системе отопления действительно сводится к выравниванию их работы, но на практике достигаются и другие положительные эффекты. К ним относятся:

• Очистка контуров.
• Оптимизация производительности системы.
• Предотвращение рисков возникновения обратного потока теплоносителя.

Конструкция гидрострелки

Гидравлический разделитель внешне напоминает оптимизированный коллектор с входными и выходными каналами разного диаметра. Его принципиальным отличием можно назвать присутствие развитых средств контроля и замера параметров теплоносителя. Что такое гидрострелка в системе отопления с точки зрения функционального устройства? Это конструкция, включающая следующие узлы:

• Выпускной шаровой кран.
• Ручной воздухоотводчик.
• Заглушка для магнитного датчика-уловителя.
• Гильза для установки температурного датчика.

В конструкцию также входит съемная изоляция, патрубки для подключения контуров, запорная арматура и в некоторых модификациях небольшой резервуар наподобие гидробака. Функция последнего обычно перекладывается на утолщенную часть трубы разделителя, которая внешне может напоминать сосуд. Что касается материалов изготовления, то для корпуса гидрострелки обычно используют нержавеющие сплавы металла. Применяются и полипропиленовые устройства, но из-за высоких температурных нагрузок их использование ограничено.

Принцип работы гидрострелки в системе отопления

Основная задача гидравлического разделителя заключается в отделении контура котла от рабочих веток распределения теплоносителя. Устройство обеспечивает выравнивание давления между коллекторными группами, обеспечивающими движение потоков на подаче и обратке. В ином случае создаются условия для смешивания потоков холодной и горячей воды, что снижает тепловую мощность в контурах. Как реализуется процесс регуляции? Принцип работы гидрострелки в системе отопления заключается в создании буферной зоны с нулевым сопротивлением на промежуточных участках, где возможны перепады давления. Таким образом обеспечивается разгрузка давления на всех контурах между насосами.

Необходимость естественного подключения функции гидрострелки возникает в следующих ситуациях:

• Проток горячей воды от котла по силе слабее, чем проток движения теплоносителя на отопительных контурах.
• Проток холодной воды от контура отопления слабее, чем проток от котла.

В нормальном режиме работы, если оборудование подобрано правильно, буфер разделителя вовсе задействуется в минимальной степени. Как работает гидрострелка в системе отопления, если происходит нарушение балансов движения теплоносителя? Объемы, которые превышают норму по балансу со стороны подачи или обратки, уходят в гидробак или утолщенную часть трубы гидрострелки. Теоретически возможны и ситуации, когда вода одного из контуров поступает в противоположную линию движения, минуя буферную зону. Это говорит о чрезмерном несоответствии мощностей котла и насосов, что требует замены агрегатов.

Нюансы работы гидрострелки в системах с насосной группой

В целях повышения эффективности работы отопительных контуров инфраструктура может дополняться вспомогательными насосами и коллекторами.

Однако вместе с наращиванием производительности при таком подходе можно ожидать и увеличения нагрузки на отдельных контурах. В результате система отопления с гидрострелкой и насосной группой может функционировать с наличием следующих проблем:

• Если используются циркуляционные агрегаты с разными показателями мощности, то слабые насосы не смогут справляться с нагрузками, присутствующими на соседних контурах.
• Само по себе разделение на множество контуров в результате установки дополнительных функциональных узлов также влияет на работу насосной группы, что может привести к ее перегрузкам и выходу из строя.
• Если в проекте закладывается нормативная разница в показателях давления на отдельных ветках, то малейшее нарушение в балансировке вызовет аварию уже в трубопроводе.
• При штатной остановке отдельных насосов для прекращения подачи воды на их целевом участке возрастет риск движения «паразитных» течений, спровоцированных соседним циркуляционным оборудованием.

Вышеназванные эксплуатационные проблемы обычно возникают в сложных промышленных системах на производствах, где одним источником тепла обслуживаются десятки потребителей. В системах отопления частного дома гидрострелка обычно работает в комплексе с малой насосной группой и двумя-тремя коллекторами. Даже если речь идет о двухэтажном доме, для полноценной циркуляции теплоносителя может быть достаточно и двух насосов. Главное – правильно их подобрать в соответствии с потребностями конкретной системы.

Расчет гидрострелки

Эксплуатационные качества гидравлического разделителя определяются следующим набором технических характеристик:

• Рабочая температура – от 95 до 110 °C.
• Обслуживаемая мощность котла – порядка 100-125 кВт.
• Производительность – средний расход от 4 до 8-9 м³/час.
• Межосевая дистанция относительно потребителей – порядка 200 мм.

На основе этих параметров подбирается модель устройства применительно к конкретной системе. Как рассчитать гидрострелку системы отопления? Помимо конструкционного соответствия (габариты и размеры патрубков) для правильной оценки пропускной способности с точки зрения возможности балансировки системы должен быть рассчитан диаметр буферной зоны. Специалисты рекомендуют за оптимальное сечение емкости разделителя принимать размер, способный обеспечить скорость движения потока в 0,2 м/сек. Но этот параметр будет напрямую связан с величиной расхода воды за 1 час. То есть необходимо изначально определить пропускную способность целевого контура или группы контуров. Это нормативная величина котла, которая может выражаться таким образом:

• Основная зона отопления – порядка 2 м³/час.
• Вторичная зона отопления – порядка 1,5 м³/час.
• Зона водонагрева бойлера – 2,5 м³/час.
• Низкотемпературный участок для технических нужд – 1 м³/час.

В итоге получается совокупный расход порядка 7 м³/час. Под эту величину подбирается насосная группа, коллекторы и гидрострелка. При таком показателе пропускной способности диаметр трубного сосуда разделителя может составлять примерно 110-120 мм в зависимости от конструкции конкретной модели.

Монтаж гидрострелки

Для самостоятельной установки желательно приобретать готовые разделители в сборе. В полной комплектации устройство включает в себя необходимую запорную арматуру, изоляционную оболочку, дегазатор и шламовый сепаратор. При необходимости для подключения можно дополнительно приобрести фитинги и сантехнические переходники, но для обеспечения надежности лучше отказаться от адаптеров.

После перекрытия воды и отключения оборудования можно приступать к установке гидрострелки в систему отопления по горизонтальной или вертикальной схеме. Монтажный процесс может осуществляться только в помещениях с плюсовой температурой. В первую очередь устройство крепится на месте эксплуатации к стене кронштейнами. Заранее продумывается позиция разделителя, при которой можно будет без дополнительных манипуляций подключить к его патрубкам трубы. Очень важно соблюсти корректность соединений. Входной контур подачи на одной стороне гидрострелки должен сопрягаться с трубой от котла. По этой же линии с противоположной стороны подключается ветка на потребителей (отопительный контур). Аналогично выполняется соединение по линии обратки.

В процессе выполнения установки гидрострелки в системе отопления своими руками особенно необходимо помнить о мерах обеспечения безопасности. Даже при отключенной системе циркуляции не исключен выплеск горячей воды, поэтому работать желательно в теплоизолирирующих перчатках. После установки оборудования выполняется опрессовка, целью которой является проверка системы на герметичность. Затем выполняется первый запуск с применением теплоносителя, разбавленного пропиленовой смесью с 40-процентным содержанием гликоля.

Что такое гидрострелка в системе отопления с конденсатором?

В системах, обеспечивающих работу теплых полов и радиаторов, последнее время используется принцип сбора конденсационного тепла. По нему работают специальные котлы, обеспеченные трубкой для аккумуляции энергии выделяемого пара. Если в обычных системах пар просто выпускается в дымоход, то в оборудовании с конденсатором он собирается на поверхностях теплообменника и используется в общем отопительном процессе. Что такое гидрострелка в системе отопления с таким принципом работы? Для начала стоит подчеркнуть, что для всех конденсационных котлов мощностью выше 45 кВт использование стабилизаторов давления и температуры является обязательным, поскольку дополнительная энергия может по-разному влиять на рабочие показатели оборудования.

Далее в процессе выбора модели гидрострелки и насосов следует учитывать два момента. Во-первых, общий расход в основном отопительном контуре обязательно должен превышать аналогичный показатель котловой линии. Во-вторых, наличие разделителя по умолчанию увеличит температурную нагрузку на контуре обратки, входящем в котел. Это понизит производительность и также потребует сделать соответствующую поправку на мощность насоса. В целом же при негативных факторах снижения КПД именно гидрострелка позволит сбалансировать работу конденсационных котлов, формирующих каскадную систему. К примеру, если используется два агрегата, то гидрострелка сместит переизбыток давления с одного на другой.

Дополнительный функционал гидрострелки

Сегодня все реже встречаются гидравлические разделители с одной только функцией балансировщика. Расширенная комплектация позволяет его использовать также для комплексного отслеживания рабочих показателей в системе. Если встроенные датчики связать с автоматикой котла, то устройство обеспечит более точное управление режимами котла и повысит надежность предохранителей. Для чего нужна гидрострелка в системе отопления, кроме контролирующей оснастки? Присутствие крана-терморегулятора дополнительно обеспечит градиент на вторичных линиях распределения теплоносителя, а воздухоотводчик создаст условия для выделения растворенного кислорода в горячих потоках воды. Но важно заранее определить, какая система отвода воздуха будет оптимальной в конкретном случае – автоматическая или ручная.

Еще одна распространенная функция гидрострелки в системе отопления – удаление шлама. Для ее выполнения используется шламовый сепаратор. Крупные взвеси и отложения остаются в специальном накопителе, а в ходе технического обслуживания выпускаются через клапан. Более современные модели опционально снабжаются и магнитными уловителями, которые позволяют удалять магнетит.

Всегда ли нужно применять гидрострелку?

Уже отмечалось, что в некоторых случаях использование данного устройства является обязательным. Но это касается только систем, в которых присутствуют нестандартные теплообменники или речь идет о сложных разветвленных контурах с многозадачными коллекторами и насосными группами. Но для чего нужна гидрострелка в системе отопления бытового назначения, в которой присутствует только котел, бойлер и циркуляционный насос? Риски создания температурного и гидродинамического дисбаланса в таких конфигурациях минимальны, а негативный фактор сглаживания рабочих параметров с большей вероятностью сократит производительность оборудования. Но и в таких случаях гидрострелка может себя оправдать как средство повышения надежности агрегатов и трубопровода в целом. Даже минимальное снижение перепадов давления в контурах увеличит моторесурс оборудования – соответственно, будет продлен его эксплуатационный срок. Иными словами, вопрос об использовании гидрострелки для бытовых нужд можно представить как выбор между экономической целесообразностью и энергетической эффективностью системы отопления.

Заключение

Гидравлические системы водоснабжения и отопления по мере технологического усложнения требуют подключения все новых устройств и конструкционных дополнений. Обычно это связано с различными средствами контроля и управления, которые делают сеть эргономичнее и функциональнее. В данном же случае речь может идти о безопасности и повышении надежности компонентов системы. При этом сама по себе интеграция гидравлического разделителя не доставляет больших хлопот. Стандартный монтаж гидрострелки в системе отопления своими руками выполняется за 30-40 минут, не требуя подключения специального инструмента.

Кроме того, на базе устройства в полном комплекте дополнительно можно получить воздухоотводчик и средства очистки, что в любом случае избавит от необходимости их сторонней установки. В дальнейшем от пользователя потребуется периодически проверять целостность конструкции, ее герметичность и корректность работы в рамках общей ревизии отопительной системы.

Насколько публикация полезна?

Нажмите на звезду, чтобы оценить!

Средняя оценка / 5. Количество оценок:

Оценок пока нет. Поставьте оценку первым.

Просмотры: 25

Гидрострелка принцип работы назначение и расчеты. Принцип работы и назначение гидрострелки

Содержание

1. Гидрострелка принцип работы назначение и расчеты. Принцип работы и назначение гидрострелки
2. Программа расчета гидрострелки. Расчет диаметра гидрострелки
3. Гидрострелка из полипропилена – элемент в системе отопления частного дома
   • Гидрострелка для отопления из полипропилена
   • Почему гидрострелка из полипропилена
   • К недостаткам пропиленовой гидрострелки можно отнести:
4. Гидрострелка на 3 контура. Для чего нужна гидрострелка
5. Гидрострелка на 2 контура. Функции гидравлического разделителя
6. Видео разбор 3 принципов работы гидрострелки

Гидрострелка принцип работы назначение и расчеты. Принцип работы и назначение гидрострелки

1. Гидрострелка необходима для гидродинамической балансировки системы отопления и служит в качестве добавочного узла. Она дает возможность сберечь теплообменники котлов, сделанные из чугуна, от возможных тепловых ударов. Подобное может произойти во время первоначального пуска котла, проведения технических проверок или обслуживающих работ, которые сопровождаются обязательным отключением циркуляционного насоса отопления и горячего водоснабжения. Также, применение гидрострелки, предохранит целостность вашей системы отопления при автоматическом отключении контуров ГВС, теплового пола и др.. При монтировании отопительной системы в вашем доме для соблюдения гарантийных обязательств изготовителя на оборудование, установка гидрострелки, является обязательным условием. Требования эти являются обязательными для котлов, у которых теплообменник изготавливается из чугуна. Так как, при возникновении большой разницы температур между водой на выходе и входе, возможно разрушение чугуна из-за его природной хрупкости.
2. Чтобы выровнять давление при неодинаковых расходах в основном контуре котла и сумарном потреблении вторичными контурами тепла. Гидроразделитель будет полезным в случае многоконтурных систем отопления (батареи отопительные, водонагреватель, горячий настил и другое). Соблюдая гидродинамические нормы, наше устройство дает возможность на 100% устранить воздействие друг на друга контуров и гарантировать их бесперебойную работу в заданных режимах.
3. При правильном расчете размеров и гидромеханических параметров, гидрострелка будет выполнять функцию отстойника и убирать из теплоносителя механические образования, такие как ржавчина, шлам, накипь. Это значительно продлит время работы всех движущихся и трущихся элементов системы отопления, например насосов, запорной арматуры, счетчиков и датчиков.
4. Гидроразделитель осуществляет важную роль удаления с теплоносителя, находящегося в нем воздуха. Это в существенной степени снизит количество окислившихся металлических деталей системы отопления.

Программа расчета гидрострелки. Расчет диаметра гидрострелки

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним  назначение гидрострелки , основные принципы ее функционирования и  рациональные методики расчета.

Определение

Начнем с терминологии.  Гидрострелка  (синонимы: гидродинамический терморазделитель, гидравлический разделитель) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.

Основные функции

Гидродинамический терморазделитель предназначен для:

1. увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;
2. обеспечения устойчивой работы системы;
3. исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и горячего водоснабжения).

Какие существуют формы гидрострелки?

Гидродинамический терморазделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата.







С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы. Тем не менее, второй вариант оптимальнее вписывается в интерьер.

Особенности функционирования

Прежде чем изучить  принцип работы гидрострелки , обратите внимание на нижеприведенную схему.



Насосы Н1 и Н2 создают расход Q1 и Q2 соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.

Вариант 1. Если Q1 =Q2, то осуществляется движение теплоносителя из одного контура во второй.

Вариант 2. Если  Q1 >Q2, то происходит перемещение теплоносителя в гидрострелке сверху вниз.

Вариант 3. Если  Q1

Таким образом, гидродинамический терморазделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.

Немного о цифрах…

Существует несколько методов, с помощью которых осуществляется  расчет гидрострелки.

Диаметр гидравлического разделителя определяется по следующей формуле:







где D — диаметр гидрострелки, Q – расход воды (м3/с   ( Q1-Q2), π — константа, равная  3,14, а V – вертикальная скорость потока (м/с) . Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.

Численные значения диаметров входящих в гидрострелку патрубков рассчитываются также по вышеуказанной формуле. Отличие состоит в том, что скорость в данном случае составляет 0,7-1.2 м/с, а расход (Q) рассчитывается для каждого носителя в отдельности.

Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем составляет 10-30 литров.

Для определения оптимальных размеров гидродинамического терморазделителя  используется метод трех диаметров и чередующихся патрубков

Расчет ведем по формуле







где  π — константа, равная  3,14,  W — скорость, с которой движется теплоноситель в гидрострелке (м/с), Q – расход воды (м3/с   ( Q1-Q2),1000 — это перевод метра в миллиметры .

Только плюсы и никаких минусов!

Исходя из вышесказанного, можно выделить следующие преимущества применения гидравлических стрелок:

1. оптимизация работы и увеличение срока эксплуатации котельного оборудования;
2. устойчивость системы;
3. упрощение подбора насосов;
4. возможность осуществлять контроль за температурным градиентом;
5. при необходимости можно изменять температуру в любом из контуров;
6. удобство в использовании;
7. высокая экономическая эффективность.

Гидрострелка из полипропилена – элемент в системе отопления частного дома

В системе отопления при наличии нескольких потребителей для правильного распределения теплоносителя от котла используют гидрострелку (гидравлический распределитель).

Данный прибор представляет собой круглую полипропиленовую  трубу с несколькими патрубками (4 или более), которая служит для разделения потоков и позволяет создавать оптимальные температурные режимы на каждом из контуров. Контуры системы — это потребители теплоносителя (радиаторы отопления, теплый пол, бойлер и др.).

Гидрострелка может выполнять две основные функции

•     Создавать большой расход теплоносителя в системе отопления при малом расходе котла.
•    Исключать влияние гидравлических потоков различных потребителей на общий гидродинамический баланс системы при включении/отключении отдельных контуров.

Для того, чтобы создать систему отопления с гидрострелкой , необходимо знать основные параметры системы (расход каждого контура, мощность котла,теплоемкость теплоносителя, давление, скорость и т.д.).В результате  этих данных рассчитываются  параметры гидравлического распределителя (диаметр трубы, диаметр патрубка, теплопроводность и т.д.).

При правильном расчете   гидрострелка обеспечивает более экономичную и в то же время эффективную работу системы, способствует продлению срока службы котла.

Гидрострелка для отопления из полипропилена

Бытует мнение что в качестве материала для изготовления гидрострелки нужно использовать только сталь или медь.

Это обусловлено тем, что через нее проходит теплоноситель, нагретый до максимальной температуры, которую металл выдерживает с легкостью.

Да это необходимо применять с твердотопливными котлами,по причине  большой инерционной мощности котла на твердом топливе.

Но у  настенных котлов отопления температура на выходе не превышает 80 градусов ,что по заявлению производителей полипропиленовых изделий эго рабочие диапазоны.

Мы предлагаем  оптимальное решение для вашей системы отопления – гидрострелку из полипропилена .

Полипропиленовая гидро стрелка отвечает гидравлическим параметрам и требованиям современных отопительных систем и при этом проходит испытания на практике.  Контроль в  изготовления снижает риск брака  продукции, поэтому мы готовы предоставить гарантии на нашу гидрострелку .

Почему гидрострелка из полипропилена

Обладая высокой температурой плавления (175˚C), данный материал способен выдержать температуру горячей воды, соответствующую нормам для жилых помещений (до 95˚ C).

Гидрострелка из полипропилена обеспечивает дополнительные возможности и преимущества системы:

• Благодаря низкой шероховатости материала, повышается проток теплоносителя;
  Использование в системе котла малой мощности позволяет оптимально расходовать энергию, без значительных потерь тепла, как в случае со стальными приборами;

• Изделие не подвергается коррозии и гниению, что также положительно влияет на качество работы всей системы.
• Кроме того, стоимость гидрострелки из полипропилена в разы меньше стоимости металлических приборов.
•  Работа с настенными котлами  13 кВт, до 35 кВт мощности.
• Легко окрашивается в цвет который вам нравится.

К недостаткам пропиленовой гидрострелки можно отнести:

• Невозможность применения с твердотопливным котлом;
• Использование котла большой мощности, т.к. при высокой температуре теплоносителя и одновременно высоком давлении в системе отопления ,срок службы изделия значительно снижается;
• Монтаж должен производиться с использованием специального оборудования.

От качества монтажа гидрострелки в системе отопления напрямую зависит качество работы системы в дальнейшем.

Наша гидрострелка  имеет возможность быстрого монтажа за счет полу сгонов.

Обращаясь к специалистам, вы получаете гарантию, что гидравлический распределитель будет установлен правильно и прослужит долго.

Компания « Мастер-водовед » изготавливает гидрострелки из полипропилена по индивидуальным параметрам. Мы поможем произвести необходимые расчеты и предоставить всю информацию об особенностях и условиях эксплуатации гидрораспределителей.

Инженеры,монтажники, сантехники проведут монтаж котельного элемента в отоплении.и водоснабжении.
Вам остается только позвонить+7(985)-420-00-70,   остальное – доверьте профессионалам!

Гидрострелка на 3 контура. Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Гидрострелка на 2 контура. Функции гидравлического разделителя

Гидрострелка – она же гидравлический разделитель, термогидравлический распределитель, гидроразделитель, бутылка, гидрораспределитель, гидравлическая стрелка. Всё это — названия одного и того же устройства для обвязки котла.

Прежде, чем изучить схему и изготовить гидрострелку, требуется выяснить, зачем она нужна, какие задачи она выполняет.

При конструировании независимой системы обогрева одной из основных сложностей постоянно становится точная балансировка ее функционирования. Нужно добиться, чтобы все оборудование и участки работали правильно. Каждый элемент полностью справлялся со своими задачами, но при этом не оказывал отрицательного воздействия на другие узлы.

Сделать это очень непросто, особенно при сложной, разветвленной системе с нескольким контурами, так как обычно у каждого контура есть своя схема термостатического управления, свой температурный градиент, собственная пропуская способность и необходимый уровень давления теплоносителя.

Чтобы связать все элементы в единую систему, как раз, используется гидравлическая стрелка для систем отопления. Этот прибор уравновешивает функционирование всех компонентов.

Как правило, термогидравлический распределитель работает с принудительной системой циркуляции, где на каждый контур установлен свой циркуляционный насос. Чтобы все контуры работали корректно, необходимо обеспечить точнейшую согласованность всех циркуляционных насосов. С этой задачей прекрасно справляется гидроразделитель.

Помимо этого, термогидравлический распределитель способен выполнять еще несколько полезных функций:

• внизу гидрострелки имеется кран для периодического слива из системы скопившихся взвесей и осадков;
• обеспечение максимального протока теплоносителя, поддержание гидравлического и температурного балансов;
• обеспечивает минимальные потери давления, производительности и тепловой энергии;
• защита котла от разницы температур подачи-обратки и теплового удара;
• выравнивание циркуляционного объема жидкости в первичном и второстепенном контуре;
• повышение КПД котла;
• возможность вторичной циркуляции части теплоносителя в котловом контуре;
• экономия электроэнергии и топлива;
• сохранение постоянного объема котловой воды, благодаря подмесу;
• компенсация дефицита расхода во второстепенном контуре;
• снижение влияния насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
• создание условий для сепарации растворенных газов и шлама.

Еще одну важную функцию выполняет гидрострелка в системах с котлом из чугунного теплообменника. Чугун плохо воспринимает механические и термические удары. В результате резкого перепада температур теплообменник может треснуть. Чтобы свести к минимуму разницу температур, применяется гидравлический разделитель.

Источник: https://gorizont-pro.ru/stati/gidrostrelki-ustroystvo-dopolnitelnye-parametry-oborudovaniya-sistemy-otopleniya

Видео разбор 3 принципов работы гидрострелки

Назначение и схемы установки гидрострелки для отопления

Содержание

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования.  Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Схемы самостоятельного изготовления гидрострелки

При сборке гидрострелки своими руками, главное – верно произвести расчеты и обладать навыками работы со сварным аппаратом.

Прежде всего, необходимо найти оптимальные размеры гидроразделителя:

• внутренний диаметр: разделить сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлечь из полученного параметра квадратный корень, а затем умножить последнее значение на 49;
• высота: умножить внутренний диаметр на шесть.
• промежутки между патрубками: умножить внутренний диаметр на два.

Основываясь на полученных параметрах нужно составить чертеж или использовать одну из представленных ресурсом «Сантехник Портал» схем будущего гидрораспределителя. После этого нужно подготовить стальную трубку круглого или квадратного сечения, которая соответствует вычисленным показателям, и вварить в нее требуемое число патрубков с резьбовыми соединениями.

Вопреки простоте прибора, характеристики гидрострелки все равно должны соответствовать конкретным условиям. Также при самостоятельной сборке нужно понимать, от чего отталкиваться.

Классическая сборка типичной гидравлической стрелки основывается на «правиле трех диаметров». То есть диаметр патрубков — втрое меньше диаметра главного цилиндра разделителя. Патрубки находятся диаметрально противоположно, а их расположение по высоте тоже привязано к основному диаметру.

Классическая схема гидравлического разделителя:

Применяется также некоторое изменение положения патрубков – своеобразной «лесенкой». Данная модификация ориентирована главным образом на более результативное выведение газа и нерастворимых взвесей. При циркуляции по трубе подачи незначительное изменение направленности потока жидкости зигзагообразно вниз содействует наиболее лучшему устранению пузырьков газа.

На обратном потоке, наоборот, ступенька вверх, и это упрощает выведение твердого осадка. Кроме этого, данное размещение содействует оптимальному смешению потоков. Соотношения пропорций выбраны таким образом, чтобы создать условия скорости вертикального потока в диапазоне от 0,1 до 0,2 метров в секунду.

Превышать данный предел – запрещено. Чем меньше быстрота вертикального потока, тем эффективнее будет отделение воздуха и шлама. Чем медленнее движение, тем качественнее совершается смешение потоков с разной температурой. В результате по высоте устройства формируется температурный градиент.

Схема гидрострелки со ступенчатым расположением патрубков:

Если система обогрева содержит контуры с различными температурными режимами, то стоит использовать гидрораспределитель, выполняющий функции коллектора, причем на разных парах патрубков будет свое температурное давление. Это существенно сократит нагрузку на термостатические приспособления, сделает более управляемой всю систему, эффективной и экономной.

Чем ближе пара патрубков к середине, тем меньше напор температуры в трубке подачи, и тем меньше разница температур в подаче и обратке. К примеру, для батарей наилучший режим — 75 градусов в подаче с разницей Δt = 20 ºС, а для системы теплого пола хватает 40÷45 с Δt = 5 ºС.

Схема гидравлического разделителя с тремя выходами на контуры отопления:

Горизонтальное размещение. В подобных вариациях, разумеется, уже не идет речи об удалении осадка и воздуха. Размещение штуцеров значительно различается — для эффективного перемещения жидкости нередко используются схемы даже во встречным направлением потоков «малого» и отопительного контура.

Такую гидравлическую стрелку делают для того, чтобы, к примеру, более компактно разместить оборудование в котельном помещении, поскольку встречное направление потоков позволяет немного сократить диаметр трубок. Однако при этом конструкция должна соответствовать некоторым требованиям:

• между патрубками одного контура должно сохраняться промежуток не менее 4d;
• если входные патрубки обладают диаметром меньше 50 мм, то дистанция между ними не должна быть менее 200 мм.

Варианты схем гидравлического разделителя горизонтального расположения:

Встречаются также совершенно «диковинные» конструкции. К примеру, один умелец смог соорудить гидрострелку из двух секций обычного чугунного радиатора. С гидравлическим разделением данное приспособление справляется без проблем. Однако такой способ требует очень надежной термоизоляции прибора, иначе благодаря ему, возникнут абсолютно непроизводительные потери тепла.

Чем полезна гидрострелка?

Необходимость применения классической конструкции гидравлического разделителя очевидна. Более того, на системах с котлами внедрение этого элемента становится обязательным действием.

Установка гидрострелки в систему, обслуживаемую котлом, обеспечивает стабильность потоков (расхода теплоносителя). В результате полностью устраняется риск возникновения гидроударов и скачков температуры.

Для любой обычной водяной отопительной системы, сделанной без гидравлического разделителя, отключение части линий неизбежно сопровождается резким подъёмом температуры контура котла по причине малого расхода. В то же время имеет место возврат сильно охлаждённого обратного потока.

Появляется риск образования гидроударов. Такие явления чреваты быстрым выходом котла из строя и значительно сокращают срок службы оборудования.

Для бытовых систем в большинстве случаев удачно подходят пластиковые конструкции. Этот вариант применения видится более экономным по установке.

К тому же использование фитингов делает возможным производить монтаж системы из полимерных труб и подключение пластиковых гидрострелок без сварки. С точки зрения обслуживания подобные решения также приветствуются, так как гидравлический разделитель, установленный на фитингах легко снять в любой момент.

Нужна ли гидрострелка в системе отопления?

Что такое гидрострелка

Сперва разберёмся, что такое гидрострелка и для чего она нужна.

Гидрострелка, как следует из её названия, используется для гидравлического разделения потоков в контурах отопления. Она обеспечивает канал между контурами, что делает их динамически независимыми. Проще говоря, она балансирует работу системы с несколькими контурами. Это позволяет не только создавать сложные системы отопления, но включать и отключать их без негативных последствий для работы в целом. В системе где установлена гидрострелка любое изменение расхода теплоносителя каждого из контуров в отдельности не влияет на контур котла. Это оборудование относится к системам быстрого монтажа, то есть поставляется в виде сборного узла готового к установке.

Когда нужна гидрострелка?

Под эти пункты попадает достаточно большое количество современных систем отопления для коттеджей и коммерческой недвижимости, в меньшей мере это относится к квартирам.

Помимо этого гидрострелка может выполнять функции:

• Удаления воздуха из отопительного контура.
• Удаление шлама из отопительного контура.
• Защита теплообменника котла от перегрева.

В качестве опции, на них можно устанавливать магнитный фильтр для воды, термометры, краны.

Зачем нужна гидрострелка?

Могут возникать перегрузки для циркуляционных насосов из-за явления «передавливания», возникающего из-за взаимного влияния насосов в системе. Это грозит их преждевременным выходом из строя.

Из-за разности температур может происходить коррозия теплообменника котла. Она возникает из-за конденсата, ведь в обратную линию будет идти слишком холодная вода (разница 20 В режиме минимальной мощности котла.

Нужна ли гидрострелка для конденсационного котла?

Поскольку конденсационные котлы предназначены для работы в низкотемпературном режиме, а их теплообменники устойчивы к коррозии, то для простой системы с одним бытовым котлом малой мощности — нет. Впрочем, это не отменяет того факта, что если ваша система попадает под перечень систем где

Нужна ли гидрострелка для напольного котла?

Если речь идёт о твердотопливном котле, особенно о котле с чугунным теплообменником — обязательно. Это сохранит в целостности теплообменник, исключив риск его повреждения от попадания холодной воды. В противном случае от теплового удара теплообменник пойдёт трещинами. На вопрос «нужна-ли гидрострелка для твердотопливного котла» — ответ «Да».

Если речь идёт о газовом котле, то тоже нужна. Поскольку напольные газовые котлы, как правило, относятся к котлам высокой мощности (более 50 кВт).

Нужна ли гидрострелка для настенного котла?

Если это одно или двухконтурный котёл, единственный в системе с радиаторным отоплением — нет. В системе отопления с одним насосом просто нечего балансировать. Риск разрушения теплообменника от теплового удара исключён из-за малой мощности, её модуляции, системы встроенной автоматики и полного прекращения нагрева даже в случае отключения насоса.

Касательно электрических котлов — у них просто нет теплообменника в привычном смысле, там используются блоки ТЭНов. Электрические котлы наиболее часто устанавливаются в современных многоквартирных домах, где система отопления в силу своих размеров не может быть достаточно усложнена.

Данный материал не является исчерпывающим и не может учитывать все ньюансы для каждого отдельного случая. Если у вас возник вопрос по монтажу гидрострелки применительно к планируемой вами системе отопления обращайтесь по телефону 067 246 7407. Специалисты компании Винтерм помогут с грамотным инженерным решением, подбором оборудования, проектом и монтажом систем отопления и водоснабжения.

Порядок самостоятельного изготовления

При изготовлении гидрострелки своими руками нужно иметь навыки сварочных работ

Для сборки стрелки для отопления своими руками сначала потребуется провести теоретические расчеты, после чего подготавливаются чертежи и рабочие схемы. Эту часть подготовительных мероприятий лучше всего доверить специалисту по теплотехнике, владеющему необходимой теоретической подготовкой. Человеку, решившему изготовить стрелку своими руками, необходимо обладать навыками проведения сварных работ.

Сборка любой модификации гидравлической стрелки основана на правиле «3-х диаметров». Рабочий размер патрубков выбирают втрое меньше диаметра основного цилиндра распределителя. Располагаются они диаметрально противоположно, а их местоположение по высоте привязывается к главному калибру. Возможен вариант, при котором отводы делаются так называемой «лесенкой», что позволяет повысить эффективность выведения газов и удаления нерастворимых взвесей. Помимо этого выбор такой конструкции при самостоятельной сборке способствует нормальному смешению потоков.

Соотношения их расположений лучше всего выбирать таким образом, чтобы скорость перемещения вертикального потока достигала 0,2 метров в секунду. Согласно действующим нормативам превышать этот предел недопустимо, поскольку тогда водные потоки не успевают смешиваться. А это чревато появлением температурного градиента и ухудшением условий распределения потоков.

В этом случае предпочтительней выбрать горизонтальную схему, которая в отличие от вертикального аналога не так распространена у любителей и профессионалов. Но в данной ситуации на первое место выходят вопросы эффективности эксплуатации отопительной системы, а не удобство ее обслуживания, чистки и ремонта.

Гидравлический разделитель без фильтра

Конструкция стрелки, где исключается присутствие функций воздухоотделителя и фильтра-отстойника, тоже несколько отходит от принятого стандарта. Между тем на такой конструкции можно получить два потока с разными скоростями движения (динамически независимые контуры).

Например, есть тепловой поток контура котла и тепловой поток контура отопительных приборов (радиаторов). Нестандартной конструкцией, где перпендикулярное направление потоков, скорость потока второстепенного контура с приборами нагрева значительно возрастает.

По контуру котла, напротив, движение замедлено. Правда это чисто теоретический взгляд. Практически необходимо испытывать в конкретных условиях.

Способы расчеты устройства в отопительной системе

Чтобы сделать гидрострелку для отопления своими руками. нужно произвести расчеты

По этой формуле определяется диаметр устройства по паспортным данным:

Диаметр определяется по мощности отопительного прибора.

По этой формуле можно определить диаметр патрубка:

Диаметр патрубка должен сочетаться с диаметром выпуска отопительного агрегата. Примерный размер небольших изделий подбирается по размерам выпускных патрубков.

На схеме изображен подробный расчет

Если в конструкции не будет использоваться коллектор, то численность врезок следует увеличить.

Гидроразделитель из нержавейки

Методы расчета разделителя

Перед установкой гидрострелки обязателен расчет отдельных конструктивных элементов. При его проведении должны учитываться следующие факторы:

• расход теплового носителя в работающей системе;
• тепловая мощность, развиваемая в каждом из контуров.

При проведении расчетов также учитываются теплоемкость рабочей жидкости и различие температуры водного носителя в каналах обратки и подачи. Требуемый результат вычисляется по следующей формуле:

где D – это искомый диаметр изделия, Q – среднее значение расхода воды (м3/сек), π – классическая константа, а V – скорость потока жидкости в вертикальном направлении (при норме 0,1 метра секунду).

При самостоятельной сборке стрелки и расчете оптимальных параметров действуют по схеме, полученной опытным путем:

1. Для нахождения внутреннего диаметра берется сумма всех мощностей рабочего котла в киловаттах и делится на разницу температурных показателей в прямой подаче и в обратке.
2. Потребуется извлечь из полученного результата корень квадратный, а затем умножить итог на число 49.
3. Для нахождения размера промежутка между патрубками следует умножить внутренний диаметр на два.

Для определения высоты корпуса распределителя тот же диаметр умножается на шесть.

Гидрострелка своими руками

Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.

Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:

Пошаговое руководство:

Рассчитайте диаметр труб, по приведенным выше формулам.

Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом

Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.

Провести сварочные работы.

Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки

Если протечек нет, устройство можно монтировать.

Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется

Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

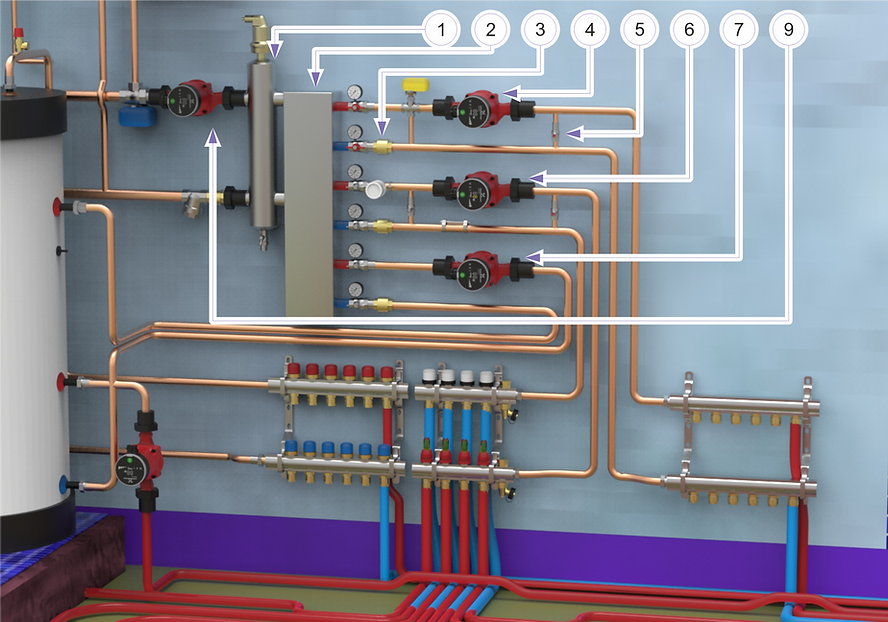

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта.

Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

Рекомендуем: Русская печь своими руками — подробная порядовка и видеоинструкции

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе.Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом

Гидравлическая стрелка «Meibes»

Гидрострелка и её назначение

Гидрострелку для отопления несложно собрать самому, используя сварочный аппарат и отрезки труб необходимой длины. Для этого необходимо найти подходящий чертёж и подобрать материалы.

Мы рассмотрели принцип работы гидрострелки отопления – она просто распределяет теплоноситель по нескольким контурам. Её главная задача заключается в том, чтобы создать идеальные условия для работы вторичного и первичного контуров. Первичный контур включает в себя отопительный котёл с трубами, подключённый к гидрострелке. Вторичные контуры – это всё остальное. При равном давлении во всём контуре котёл работает в щадящем режиме – часть нагретого теплоносителя поступает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе стоит маломощный котёл, а отопление отличается высокой ёмкостью, создаются условия для подачи теплоносителя из обратной трубы в подающую, минуя котёл (частично). Оборудование в этом случае работает практически на износ – теплообменники могут прийти в негодность в самые сжатые сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление – это равномерная температура во всём доме, равное давление во вторичных контурах и сбалансированная нагрузка на котёл. В этом случае задача гидрострелки проста – она «раздаёт» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всём доме.

Самое важное – благодаря такому распределению в доме не останется холодных контуров, так как теплоноситель будет поступать в каждую трубу, а не только туда, куда проще. Принцип работы гидрострелки

Принцип работы гидрострелки

Балансировка по давлению

Дисбаланс в системе отопления может сказаться на стабильности её работы. Длинному контуру необходимо одно давление, более короткому – другое. То же самое относится к тёплым полам и бойлерам. Если бы в системе стоял один большой насос сразу на все контуры, в отдельных местах были бы перегрузки – может порвать трубы или теплообменник в накопительном водонагревателе. Гидрострелка распределит давление и позволит правильно сбалансировать все контуры.

Работа с несколькими котлами

Существуют системы отопления с двумя или даже тремя котлами (бывает и больше). Такие решения позволяют отапливать довольно большую площадь или использовать один из котлов в качестве резерва. Если используется не последовательное, а параллельное подключение оборудование, то это делается через гидрострелку. Заодно это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидрострелка позволяет достичь баланса в системах отопления любой сложности. Два или три котла, пяти или семь контуров – степень может быть различной. Также раскрывается потенциал по расширению системы. Например, в будущем сюда можно подключить ещё один бойлер, полотенцесушитель, летнюю кухню с отдельным контуром отопления. Все эти работы могут выполняться даже на ходу, без остановки котельного оборудования с сохранением обогрева здания.

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Что это такое

У тех, кто столкнулся с необходимостью правильного распределения теплоносителя по системе при наличии нескольких насосов для различных потребителей, возникает естественный вопрос о том, что такое гидрострелка. Внешне это устройство представляет собой металлическую вертикальную емкость в виде большой трубы с несколькими боковыми патрубками меньшего диаметра. В основании и вершине также имеются две трубки. Верхняя предназначена для стравливания накапливающегося воздуха, нижняя – для отвода осадка.

Помимо грамотного распределения теплоносителя, устройство обеспечивает выравнивание параметров его нагрева на прямом и обратном пути в тепловой магистрали. Работать оптимальным образом такой механизм может только при условии полного соответствия характеристикам системы отопления. Поэтому в идеале гидрострелка должна конструироваться и подбираться по параметрам объема, количеству и месту врезки патрубков в каждом конкретном случае индивидуально.

Схема действия гидрострелкиИсточник ytimg.com

Однако на практике это требование редко соблюдается. Зачастую в систему устанавливаются универсальные модели, доступные сегодня в широкой продаже – что, естественно, не может негативно не сказаться на последующей работе оборудования.

Гидравлическая стрелка внутри может содержать ряд дополнительных приспособлений:

• Рассекатели потока.
• Фильтры для очистки механических примесей.
• Отсеки растворенного воздуха.

На практике далеко не все они приносят пользу. Например, сетки для очистки твердых частиц быстро забиваются и сначала снижают мощность потока, а затем и вовсе делают систему непроходимой.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

Формула определяет диаметр гидрострелки по мощности теплогенератора. ?T разница температур подачи/обратки — 10°C:

Обозначение	Расшифровка символа	Единица измерения
D	Диаметр корпуса гидрострелки	мм
d	Диаметр патрубка	мм
P	Максимальная мощность, которой обладает котел (паспортные данные котла)	кВт
G	Максимальный проток (пропускная способность, расход) через гидроразделитель за час	м3/час
?	Постоянное значение (3,14)
?	Максимальная вертикальная скорость теплоносителя через разделитель (0,2)	м/сек
?T	Разница температур подачи — обратки (паспортные данные котла)	°C
C	Теплоемкость воды (относительная единица)	Вт/(кг°C)
V	Скорость теплоносителя через вторичные контуры	м/с
Q	Максимальный расход в контуре потребителя	м3/ч

Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Гидравлические символы 304 – кондиционирование и мониторинг

Джош Косфорд, ответственный редактор

Использование гидравлических символов должно быть всеобъемлющим в ваших усилиях по подробному описанию работы всей гидравлической системы. Гидравлические машины, конечно, состоят не только из насосов, клапанов и приводов, даже несмотря на то, что они часто являются звездами шоу. Эти звезды быстро перешли бы на другую сторону славы без компонентов для кондиционирования и контроля вашей машины.

Символы кондиционирования обозначают компоненты, используемые для фильтрации, нагрева, охлаждения или иной обработки гидравлической жидкости вашей машины. Если вы помните из гидравлической символики 101, мы рисуем символы кондиционирования жидкости чаще всего с ромбовидной базовой формой. Из этого базового ромба жидкость проходит через символ компонента разными путями. Я подробно описал базовый символ фильтра, показанный на рис. 1.



Рис. он способен заполнить камеру. Пунктирная линия — это не пилотная и не дренажная линия, как описано в предыдущих статьях, а перфорация. Жидкость должна проходить через отверстия, оставляя частицы на поверхности слоя. Реальная перфорация микроскопическая, но она довольно хорошо представляет реальный фильтр. Чистая жидкость выходит снизу, чаще всего прямо в резервуар, снова готовый к откачке.

Гидравлические системы нуждаются в защите от взвешенных в атмосфере частиц, таких как пыль, осадки при сварке и механические частицы. Дифференциальные цилиндры требуют дополнительного объема жидкости для расширения, и эта жидкость должна всасываться из резервуара. По мере того, как объем жидкости в резервуаре уменьшается, ее заменяет воздух, и без какой-либо формы удаления загрязнений атмосферные загрязнения могут попасть в систему. Дыхательный фильтр пропускает воздух, задерживая частицы. Второй символ на рис. 1 с дугой над фильтрующим элементом и есть такое устройство.

Полный фильтр в сборе на рис. 1 представляет собой набор компонентов для фильтрации и контроля состояния фильтра. Жидкость проходит прямо через середину, где частицы задерживаются внутри среды. Символ манометра находится слева. Этот манометр отличается тем, что две противоположные линии заканчиваются по обе стороны от манометра. Известный как дифференциальный манометр, он сравнивает давление на входе и выходе фильтра, чтобы показать падение давления на фильтрующем элементе. Отображение перепада давления, а не абсолютного давления, предлагает точный метод замены фильтра, когда он начинает засоряться. Манометр на входе будет показывать только противодавление на фильтре, а не падение давления на элементе.

Справа от фильтра находится обратный клапан со смещением пружины, обозначенный значением пружины 25 фунтов на квадратный дюйм. Этот обратный клапан обеспечивает перепускной канал в случае увеличения падения давления из-за чрезмерного засорения фильтра. Обратные линии, как правило, плохо подходят для противодавления, поэтому этот обратный клапан обеспечивает альтернативный путь потока, когда фильтр становится слишком забитым, чтобы обеспечить достаточное прохождение. При давлении 25 фунтов на квадратный дюйм обратный клапан начинает открываться, чтобы уменьшить противодавление через элемент. Обратите внимание, что поток через обратный клапан не фильтруется, что позволяет загрязнениям проходить сквозь него.

На рис. 2 я показываю составной символ узла дуплексного фильтра. Двойной фильтр позволяет менять фильтр по требованию, пока гидравлическая система все еще работает. Жидкость сначала поступает через верхнюю часть трехходового шарового клапана. Три конуса показывают верхний вход и два горизонтальных выхода, которые возможны в зависимости от положения показанной ручки, выступающей снизу. Некоторые трехходовые клапаны представляют собой просто круг с Г-образной линией, соединяющей два из трех портов, но я нахожу эту версию более лаконичной.

Рис. 2. Узел дуплексного фильтра и антикавитационный узел.

Рядом с 3-ходовым шаровым краном находятся два объекта, похожие на цилиндры с возвратной пружиной. Это, по сути, всплывающие индикаторы. Величина пружины будет эквивалентна примерно двум третям настройки перепускных обратных клапанов. Если перепускные клапаны начинают открываться при давлении 45 фунтов на квадратный дюйм, всплывающий индикатор преодолевает свою пружину при давлении 30 фунтов на квадратный дюйм, чтобы предупредить ремонтную бригаду о том, что фильтр следует заменить в ближайшее время. Часто меняя цвет с зеленого на красный во время всплывающего окна, они автоматически сбрасываются, когда падение давления возвращается к норме после замены фильтра.

Вы можете видеть, что у каждого фильтра есть перепускной клапан (который иногда находится в самом фильтрующем элементе), хотя я не стал использовать пружинный клапан, чтобы не загромождать его. После того, как жидкость проходит фильтр через дно, оба элемента соединяются с одним выходом, через который чистое масло выходит из узла. Большинство дуплексных фильтров монтируются на линии, а не в баке, и могут быть как напорными, так и возвратными фильтрами.

Узел антикавитационного фильтра на рис. 2 предоставляет еще несколько вариантов символов для узла фильтра. Большая часть его аналогична узлу фильтра на рис. 1, но включает еще два варианта. Второй обратный клапан должен обеспечивать антикавитационную функцию системы. Существуют обстоятельства, при которых гидравлическая система может «плавать», что означает, что ее можно тянуть, поднимать или толкать под действием силы тяжести или нагрузки. Например, если на цилиндр нажимают, когда он неподвижен, может потребоваться втягивание жидкости из резервуара, чтобы компенсировать перепад объема. Без обратного клапана в цилиндре может образоваться кавитация и образоваться пузырьки воздуха, которые потенциально могут повредить цилиндр при повторном повышении давления.

Компонент справа от алмазного фильтра представляет собой дифференциальное реле давления. Сравнивая давление на входе и выходе, как показано на манометре на рис. 1, этот переключатель включает свет, ПЛК или другое предупреждение о том, что фильтр следует заменить в ближайшее время. Сам символ представляет собой квадратную коробку с неподвижным символом пружины наверху. Три точки — это электрические контакты, а линия показывает электрический путь по умолчанию, в данном случае «замкнутый» для соединения нижней части с левым боковым контактом. Когда давление соответствует величине пружины переключателя, контакт смещается вправо, замыкая электрическую цепь и сигнализируя предупреждение.

Ни один комплект подготовки жидкости не будет полным без контроля температуры гидравлической жидкости. Нагреватели, охладители или теплообменники приносят пользу большинству гидравлических систем, особенно тем, которые расположены в изменчивых климатических условиях или условиях работы. На рис. 3 символ ромба показан как нагреватели и охладители. Первый символ слева изображает вертикальный путь потока гидравлической жидкости, разделяющий пополам две стрелки, обращенные внутрь. Эти стрелки обозначают не путь потока жидкости, как это типично для символа, а направление теплопередачи, и показывают символ нагревателя, такого как электрический змеевик в резервуаре.

Рис. 3. Теплообменники и охладители

Символ охладителя, второй слева, очень похож на нагреватель, за исключением двух стрелок, направленных наружу, которые обозначают тепло, отводимое от жидкости. Этот символ является основным и не говорит нам о том, является ли охладитель жидкостно-жидкостным или жидкостно-воздушным, хотя я бы предположил, что он жидкостно-воздушный, если сравнивать с символом справа. Символ теплообменника объединяет внутренности нагревателя и охладителя, показывая способность направлять тепло внутрь или наружу (но никогда одновременно). Однако справа торчит дополнительная пара плавных линий, сначала входящих сверху, а затем выходящих снизу. Дополнительные линии обозначают охлаждающую жидкость, которая может представлять собой водопроводную воду или водно-гликолевую воду, охлажденную или нагретую. Трубчатые и кожуховые или паяные пластинчатые охладители являются примерами охладителей типа жидкость-жидкость.

Последний составной символ, окруженный линией ограждения, — это охладитель жидкость-воздух. Это устройство может быть либо трубчато-ребристым, либо стержне-пластинчатым охладителем, обычным для принудительных воздухоохладителей. Составная фигура справа показывает два соединенных треугольника, образующих ребра охлаждающего вентилятора, прикрепленного к круглому символу первичного двигателя электродвигателя. Буква «М» означает двигатель, и если бы его корпус был квадратным, это означало бы наличие двигателя внутреннего сгорания.

Как гидравлические тормоза MTB справляются с перегревом и советы экспертов по предотвращению перегрева

Автор: Геров
11 февраля 2022 г.

Помните выдающийся запах школьных кабинетов естествознания? Наша учительница биологии заставляла плотоядных жуков трудиться над любой добычей, которую она могла собрать по дороге на работу, и она регулярно ссылалась на них в примерах эволюции и экзистенциальной философии. Вы, вероятно, помните из того или иного урока естествознания, что большинство твердых тел расширяются при нагревании, и это касается жидкостей. И минеральное масло, и тормозные жидкости DOT для гидравлических горных велосипедов подпадают под этот зонтик, и наши тормозные системы должны предусматривать способы управления этим расширением по мере его возникновения. Мы спросили Джуда Монику из Magura, как и где выделяется большая часть этого тепла, как оно управляется внутри тормозной системы и что мы можем сделать, чтобы уменьшить его.

Самый короткий ответ на вопрос «где и как образуется тепло?» находится на суппорте, а на обоих концах шланга находятся охлаждающие или сбрасывающие давление растворы. Вся тормозная жидкость будет нагреваться на длинных и крутых спусках, когда вы сильно нажимаете на тормоза, требуя их максимальной мощности.

Этой расширяющейся жидкости нужно куда-то деваться, и современные производители тормозов нашли для нее место. В разрезанном рычаге ниже вы можете увидеть, где Магура творит эту магию. Стрелка номер три указывает на главный тормозной цилиндр, который проталкивает масло к суппорту, когда вы дергаете рычаг. Пружина слева помогает лезвию втягиваться со скоростью вашего пальца, в то время как подушечки втягиваются с помощью гибкого четырехугольного кольца на другом конце. Черная резина, которой касается третья стрелка, герметизирует систему и позволяет маслу и давлению поступать с заданной скоростью в резервуар, на который нацелена вторая стрелка. Резервуар номер два — это место, куда жидкость поступает по мере расширения и возвращается обратно в систему, когда все остывает.

Фото предоставлено Джудом Моникой

Рядом со стержнем этой второй стрелы в корпусе рычага есть крошечное отверстие. Это отверстие позволяет герметичному пузырю внутри расширяться по мере нагревания масла. Это известно как «открытая система», и Джуд Моника из Magura говорит, что тормозные системы практически любого колесного транспортного средства сегодня работают именно так. Без этого сброса давления масло будет расширяться до тех пор, пока поршни не выдвинутся, что приведет к заеданию или блокировке тормозов. Этот малюсенький расширительный пузырь важен. Другие стрелки на фото выше в значительной степени связаны с функциональностью рычага и выработкой энергии, о которых мы поговорим в другой раз.

Моника еще больше расширила это маленькое отверстие в корпусе рычага. «Крошечная дырочка в нашей верхней крышке, а также в большинстве других (на самом деле, все современные/нынешние гидравлические тормозные системы имеют какое-то «отверстие» или способ не полностью герметизировать тормозную систему) предназначена для атмосферных изменений во всей гидравлической системе. тормозная система, независимая от гидравлической части системы. Это означает, что у масла нет возможности просачиваться/вытекать из системы, а воздух и мусор не могут проникнуть внутрь, и все же термин «открытая система» по-прежнему применяется».

Затем он упомянул, что произойдет, если система не позволит расширить это пространство для камеры, а также объяснил, как масло в камере компенсирует дополнительное пространство в суппортах по мере износа колодок и продвижения поршней. «Система «открыта» по отношению к атмосфере (отделяя масло через гибкую резиновую мембрану резервуара) и позволяет колебаться расширению тормозной жидкости без негативного влияния на функции и обязательства системы. Важные обязательства расширения нагретой жидкости и способность системы компенсировать, не позволяя нагретым жидкостям вдавливать тормозные колодки в ротор, а также, что важно, позволяя системе приспосабливаться к износу колодок. Если бы система не была «открытой», удобство саморегулирующихся колодок было бы невозможно. Вместо этого потребуется ручная регулировка износа колодок. [Чтобы продемонстрировать разницу между закрытой и открытой системой] я использовал пример, когда вы кладете палец на конец соломинки и вынимаете ее из стакана с водой. Жидкость остается внутри поднятой соломинки. Уберите палец с конца соломинки, и жидкость внезапно вытечет. Этот пример иллюстрирует способность жидкости перемещаться из основного резервуара вниз к новым пустотам в отверстиях суппорта по мере того, как колодки становятся тоньше по мере износа».

На другом конце шланга тепло и необходимое давление создаются за счет трения между тормозными колодками и ротором. Сам диск может лучше смягчить тепло с большим количеством материала либо за счет большего диаметра, либо за счет меньшего количества отверстий. Роторы большего диаметра предлагают дополнительные рычаги для повышения тормозной способности и больше металла для распределения тепла. Они также предлагают меньшую модуляцию, поэтому некоторые гонщики предпочитают использовать роторы разных размеров для разных стилей трасс, отдавая предпочтение модуляции, а не рассеиванию тепла, и наоборот. Моника упомянула, что отверстия в тормозных дорожках роторов предназначены для заточки тормозной колодки, чтобы она имела плоскую поверхность для идеального сопряжения с ротором. Остальные отверстия в роторе существуют в основном для снижения веса, а более тяжелый ротор будет быстрее распространяться и уменьшать тепло.

Суппорты и тормозные колодки также могут снижать температуру несколькими способами. Материалы колодки и подложки влияют на тепловыделение, как и состав поршня, а форма суппорта может повлиять на то, куда в конечном итоге попадает вся эта энергия. Именно здесь вступают в игру такие технологии, как ребристые колодки Shimano, нагнетающие воздух в суппорт и расширяющие охлаждающую поверхность колодок. Другие бренды, такие как Alligator, Jagwire и Uberbike, последовали их примеру и разработали собственные ребристые колодки.

Моника говорит, что классический спор между жидкостью DOT и минеральным маслом немного неправильно понят. Теоретически, поскольку жидкость DOT имеет гораздо более высокую температуру кипения, она с меньшей вероятностью перегреется. Это верно до тех пор, пока в систему не попадает вода, но жидкость DOT гигроскопична, что означает, что она естественным образом притягивает воду. h30 в конечном итоге войдет в картину и значительно снизит температуру кипения. Моника говорит, что как только вода попадает в систему, температура кипения DOT падает до точки, при которой жидкость DOT не имеет преимуществ, тогда как минеральное масло не гигроскопично и не страдает от такого же ухудшения характеристик.

Согласно статье Epic Bleed Solutions, температура кипения тормозной жидкости DOT 3 всухую составляет 204°C, а температура кипения с водой в системе – 140°C. Вариант жидкости DOT 5.1 имеет самую высокую температуру кипения при 270°С в сухом состоянии и 190°С во влажном состоянии. В той же статье говорится, что минеральные масла кипят в диапазоне от 120° до 290° в зависимости от марки, а розовый сок Shimano находится в середине при 280°C. важно отметить, что тормозной системе также требуется определенное количество тепла для правильной работы. Если вы едете на более низких скоростях с 220-миллиметровыми роторами, колодки и масло могут никогда не нагреться настолько, чтобы тормоза работали наилучшим образом. Возможно, вы заметили, что некоторые тормоза не работают так же хорошо, как только вы нажимаете их в первый раз на быстром спуске, и это, вероятно, связано с тем, что им нужно немного прогреться. Все системы рассчитаны на разные варианты использования, и для гидравлических дисковых тормозов, безусловно, есть «слишком холодная» точка.

Помимо механических характеристик, лучший способ уменьшить нагрев тормозной системы — это меньше ее использовать. Если вы не используете безопасное торможение или тормоза во время спуска, у них будет больше шансов остыть. Один из способов сократить использование тормозов — искать точки торможения на трассе; места, где есть хорошая опора для ваших шин и достаточное сцепление, чтобы сделать торможение эффективным. Люди, которые часто ездят по скользким корням и камням, вынуждены изучать технику торможения с меньшим сопротивлением, поскольку постоянное торможение по скользкому материалу приведет к заносу. Точно так же, как искать опору в углу, вы можете искать лучшее место, чтобы сжать эти рычаги, а затем отпустить их, чтобы остыть и ускориться в остальное время.

Есть ли более подробные сведения о компонентах, о которых вы хотели бы узнать? Пожалуйста, напишите их в комментариях, и мы спросим у инженеров все подробности.

Лучший способ прочитать гидравлическую схему – инженер-наставник

Чтение гидравлической схемы в первый раз – это сложная и запутанная вещь. Есть так много символов для идентификации и линий для отслеживания. Я надеюсь передать вам системный подход к чтению гидравлической схемы.

Основные шаги для reading a hydraulic schematic are:

1. Identifying line types
2. Identify if lines cross with or without connecting
3. Identify the components
4. Identify the flow path at a de-energized state
5. Определите, что происходит при перемещении каждого клапана
6. Активируйте несколько клапанов одновременно, чтобы увидеть, есть ли непреднамеренные последствия.

Итак, хорошо то, что хотя мы используем гидравлику, многое из этого напрямую связано с пневматикой. Пневматика будет иметь несколько дополнительных компонентов, которые мы не используем в гидравлике, таких как масленки, осушители воздуха и пылесосы Вентури, но они похожи.

Начнем.

1. Идентификация типов линий

В гидравлической схеме каждый тип линий имеет уникальное значение. Кроме того, цвета могут быть добавлены для обозначения назначения линии. На рисунке ниже показаны все основные типы линий. 9Базовая линия 0074 — сплошная линия, обозначающая шланг или трубку рабочего давления. Красная линия указывает на давление, а синяя линия указывает на возвратную линию низкого давления. В данном случае это всасывающая линия для насоса. Бирюзовые и зеленые пунктирные линии называются пилотными или дренажными линиями в зависимости от их назначения. Обе линии, показанные здесь, являются пилотными линиями. Пилотная линия представляет собой линию высокого давления с низким расходом (1/4 галлона в минуту). Сливная линия , напротив, представляет собой линию низкого давления с более высоким расходом. Наконец, желтая центральная линия вокруг некоторых символов представляет собой линию ограждения или ограничивающую рамку. Цель этой линии — показать, что все компоненты внутри содержатся в одном клапанном блоке или коллекторе. Цель этого состоит в том, чтобы упростить идентификацию в реальном мире.

2. Определите, пересекаются ли линии с соединение

Есть небольшое противоречие с этим. Раньше, если две линии пересекались, они были соединены. Если вы не хотите, чтобы линии были соединены, вы должны были нарисовать горб на одной линии, добавляя схеме немного драматизма. Что ж, по мере того, как все больше и больше людей прислушивались к совету Black Eyed Peas, говоря: «вам не нужна ни драма, ни драма, ни драма, ни драма», стандарты изменились. Теперь вам понадобится точка, чтобы обозначить пересекающиеся линии, которые соединяются. Если нет точки, нет связи. Кто знал, что Black Eyed Peas на самом деле пели о гидравлических схемах? Итак, песня явно не имеет ничего общего с гидравликой. Честно говоря, изменение произошло потому, что было гораздо проще добавить точку, чем стереть линии и сделать горб. Лично мне нравится добавлять горб и использовать точку. При этом нет никаких предположений относительно того, каковы были мои намерения. Точка означает, что они соединены, а горб – нет. Очень понятно для тех, кто читает схему. На рисунке ниже представлена ​​эта концепция.

3. Идентификация компонентов

Идентификация компонентов является ключом ко всему процессу. Если вы понимаете, что делает каждый компонент, вы сможете более четко увидеть, как они будут работать вместе. Другие списки гидравлических компонентов обычно просто говорят вам, что это такое. Этот список будет отличаться тем, что я расскажу о функциях, плюсах и минусах использования каждого из них. Поймите, что это ни в коем случае не исчерпывающий список, и постоянно разрабатываются новые компоненты.

Редукторы потока

В каждой гидравлической системе одна функция требует полного потока, а другая — значительно меньшего потока. Здесь на помощь приходят редукторы потока. Самый простой тип — это отверстие, представляющее собой отверстие, просверленное в том, что в противном случае было бы заглушкой. Как вы понимаете, есть фиксированное количество масла, которое можно протолкнуть через отверстие.

OrificeNeedle Valve

Игольчатый клапан — это то, что вам нужно, если вам нужно отрегулировать поток. (Обратите внимание на стрелку для регулировки.) Эти компоненты хороши, если вам просто нужно ограничить поток, но на самом деле их не волнует двунаправленный поток или превышение нагрузки. Позволь мне объяснить. Если вы используете игольчатый клапан для ограничения скорости гидравлического двигателя, теоретически вы можете поставить клапан только на один порт. Однако вы заметите, что вы получите гораздо лучшую производительность, вращая двигатель в одну сторону. Идя в другую сторону, вы увидите рывки в вращении. Причиной этого является трение в двигателе и системе, которую он приводит в движение. Правда, средняя скорость была то что хотелось, а производительность нет. Теперь я хотел бы описать два новых термина: измерение входа и выхода. Измерение — это метод измерения жидкости, выходящей из клапана и идущей к двигателю. Это приведет к ухудшению производительности, потому что мы находимся во власти двигателя, чтобы справиться с трением. Иногда мы можем вращать двигатель на 500 фунтов на квадратный дюйм, иногда на 1200 фунтов на квадратный дюйм. Кто скажет? Замер – лучшее решение. Дозирование в (то есть в клапан) заставляет выход двигателя поддерживать постоянное давление. Давление на входе может по-прежнему сильно колебаться, но скорость двигателя останется стабильной. Чтобы получить расход с обеих сторон двигателя, мы больше не можем использовать игольчатый клапан, потому что расход будет измеряться дважды.

Регулируемый регулятор потока Регулятор потока

Клапаны регулирования потока были разработаны для обеспечения неограниченного потока на выходе из клапана и дозированного обратного потока в клапан. Обратный клапан — это то, что обеспечивает неограниченный или «свободный поток». (Свободный поток снизу вверх). Они бывают как регулируемые, так и нерегулируемые. И последнее соображение заключается в том, что эти клапаны будут выделять много тепла, особенно с поршневыми насосами. Вы можете свести это к минимуму, установив клапан управления потоком с компенсацией, который будет направлять перепускаемую жидкость в бак вместо создания давления до тех пор, пока не сработает предохранительный клапан.

Резервуары (или резервуары)

Существует два типа схем резервуаров: герметичные и безнапорные. Безнапорные, безусловно, наиболее распространены на рынке. Можно сделать вывод, что резервуар под давлением является закрытым.

При наличии резервуара вы также можете указать, хотите ли вы, чтобы масло возвращалось выше (вверху) или ниже (внизу) уровня масла в резервуаре. Честно говоря, я не знаю, почему вы хотите, чтобы масло возвращалось выше уровня масла. При этом в жидкость добавляется воздух (вспомните аквариум). Если во всасывающую линию попадает слишком много воздуха, несжимаемая жидкость может стать немного более сжимаемой, что приведет к снижению производительности. Ирония в том, что я почти всегда вижу на схеме указание на возврат масла выше уровня масла.

Дополнительная информация:

4 важных компонента каждой гидравлической системы и их назначение

Краткое руководство по основам работы с гидравлическими предохранительными клапанами и фильтрами

Простое руководство по гидравлическим насосам и резервуарам

Фильтры и управление теплом 3 Жидкость

Фильтр

Все масло должно поддерживаться системой, и фильтрация является обязательной. Это ромб с пунктирной линией, указывающей, что жидкость должна течь через какой-то экран. Многие фильтры также имеют параллельный подпружиненный обратный клапан, так что, если фильтр забит, масло будет проходить через обратный клапан.

Также необходимо поддерживать температуру масла. Если система предназначена для использования в холодном климате , масляные нагреватели (справа) обязательны. Стрелки указывают на символ, указывающий направление теплового потока.

Теплообменник Системы контроля температуры

Теплообменник (вверху слева) используется для отвода тепла из системы, на что указывают стрелки. Существуют также системы контроля температуры , которые могут либо отводить, либо добавлять тепло. Это представлено одной стрелкой, указывающей внутрь, и одной, указывающей наружу. Важно отметить, что их можно включать и выключать по мере необходимости, чтобы активным был только один или ни один из них.

Насосы и двигатели

Насосы и двигатели, вероятно, являются наиболее легко идентифицируемыми компонентами на схеме. Это всегда первый компонент, который я ищу, потому что именно здесь начинается волшебство. Насосы будут иметь стрелки, указывающие на то, что энергия жидкости вытекает из насоса. Гидравлические двигатели имеют стрелки, указывающие внутрь.

Если насос приводится в действие электродвигателем, он может быть показан подключенным к нему. Можно показать направление вращения. Помните, что показанное здесь направление вращения — по часовой стрелке, если смотреть на вал насоса, а не на вал двигателя. И насосы, и двигатели могут быть с постоянным или переменным рабочим объемом.

Насос постоянной производительности с двигателем Насос переменной производительности Двигатель переменной производительности

Одна из замечательных вещей заключается в том, что вы можете использовать двунаправленные насосы и двигатели. Мы можем понять, почему вам нужен двунаправленный двигатель, но почему насос? Двунаправленные насосы обычно соединены непосредственно с двигателем в закрытой гидравлической системе. Вместо того, чтобы возвращать отработанное масло в резервуар, оно возвращается непосредственно к насосу. Существует множество приложений для лебедок, использующих этот тип системы.

Как определить, правильно ли работает ваш гидравлический насос

Лучшее руководство по двухступенчатым гидравлическим насосам

Остерегайтесь перегрева! – Перегрев: скрытая опасность в гидравлике с компенсацией давления

Хороший совет по использованию гидравлического двигателя в качестве насоса?

Как свести к минимуму удары в гидравлической системе с закрытым центром

Двунаправленный двигатель постоянного рабочего объема

Аккумуляторы Двунаправленный насос переменного рабочего объема

Аккумуляторы — это устройства, в которых хранится масло под давлением. Это заметно в системах с очень высокой пиковой мощностью, но низким рабочим циклом. Хорошим примером этого являются американские горки Top Thrill Dragster в Сидар-Пойнт. (изображение предоставлено daveynin на Flickr). За несколько секунд требуется много энергии, чтобы запустить эту машину с холма. Однако автомобили запускаются только каждые 60–120 секунд, поэтому все время между ними можно использовать для производства энергии и хранения ее в аккумуляторах до тех пор, пока она не понадобится. Аккумуляторы бывают двух типов: пружинные (обозначаются пружиной) и газонаполненные.

Цилиндры

Цилиндры представляют собой линейные приводы, которые могут создавать большие усилия при малых объемах.

Обычно на схеме представлены три типа. Цилиндр одностороннего действия – это цилиндр, в котором гидравлическое масло подается только с одной стороны (обычно в отверстие), а его возврат заставляют либо сила тяжести, либо пружины. Хорошим примером этого является бутылочный домкрат.

Одностороннего действия

Цилиндры двустороннего действия являются наиболее распространенными, и давление может прикладываться к любой стороне, чтобы заставить цилиндр выдвигаться или втягиваться. Так как площадь выдвижения и площадь втягивания различны для цилиндра двойного действия, вы можете получить нежелательную производительность. Цилиндры с двойным штоком являются ответом на это, потому что площадь поршня одинакова с каждой стороны.

Двойное действиеДвойной шток двойного действия

Для дальнейшего чтения:

Полный калькулятор гидравлических или пневматических цилиндров

6 секретов синхронизации цилиндров

Простое руководство по компоновке цилиндра для артикуляции

Не совершайте этих ошибок с цилиндрами Ram Я сделал…

Как определить диаметр отверстия цилиндра без разборки

Клапаны регулировки давления

Контроль давления необходим во всех гидравлических системах. Каждая система должна иметь предохранительный клапан для защиты гидравлических и механических компонентов. На этом схематическом изображении жидкость под давлением находится на верхней стороне клапана. Если давление достаточно велико, чтобы преодолеть пружину, стрелка сдвинется и масло потечет, в данном случае, в бачок.

Однако мы можем немного изменить порты и получить другую производительность. Вместо того, чтобы выходной поток направлялся в резервуар, мы можем заставить его питать что-то еще, скажем, двигатель. Это клапан последовательности . Если у меня есть гидравлический сверлильный станок, когда поток подается на верхнюю сторону, возможно, у меня есть зажим, который я хочу задействовать в первую очередь. Я мог подсоединить цилиндр к верхней боковой линии, и цилиндр зажался, чтобы создать давление. Только после создания достаточного давления двигатель начнет вращаться.

Редукционный клапан также является важным гидравлическим компонентом. Недавно спроектированная мной система имела одну сторону, работающую при 3000 фунтов на квадратный дюйм, а другую сторону, работающую при 400 фунтов на квадратный дюйм. Я включил редукционный/сбросной клапан, где левый порт имел полное системное давление 3000 фунтов на квадратный дюйм. Правый порт был настроен на снижение давления до 400 фунтов на квадратный дюйм. Если давление в этой линии повысится, оно сбросит это давление в бак через нижний порт.

Клапаны удержания нагрузки

Любой клапан удержания нагрузки будет основан на той или иной форме обратного клапана . Обратный клапан позволит потоку легко двигаться в одном направлении, но не в другом. Это здорово… если мы хотим удерживать нагрузку вечно. Часто это не так, поэтому нам нужен метод обхода потока.

Пилот для открытия обратного клапана , обычно называемый PO Check , используется для снятия седла тарельчатого клапана. (Внимание, спойлер: в обратных клапанах не используются шарики, потому что их очень сложно изготовить и они плохо герметизируются.   Тарельчатый клапан – это сегмент конической формы, который герметизируется гораздо лучше.) Как правило, если в направляющем клапане используется рабочий порт A для подъема груза рабочий порт B используется для опускания груза и сброса обратного клапана PO.

Если необходимо заблокировать оба направления, вы можете использовать двойной обратный клапан PO. Это коллектор, который сочетает в себе два обратных клапана PO и упрощает внешний водопровод, необходимый за счет включения поперечных пилотных линий.

Обязательно прочтите: Дрейф: почему никогда не следует удерживать грузы с помощью направляющих клапанов

Уравновешивающие клапаны

Существует один существенный недостаток использования обратного клапана PO: температура. Если вам нужно удерживать нагрузку в обоих направлениях, проверка PO может фактически создать чрезвычайно большое давление. Представьте себе ситуацию настройки устройства под нагрузкой рано утром. Нагрузка и положение не меняются в течение всего дня, но температура повышается на 30–40°. Масло будет расширяться, создавая давление, которое может превысить возможности двигателя или цилиндра. Это плохая ситуация. К счастью, 9На помощь приходит уравновешивающий клапан 0074 . Уравновешивающий клапан обеспечивает свободный поток в двигатель или цилиндр через обратный клапан, но на выходе имеется специальный предохранительный клапан. Если давление в цилиндре слишком высокое, он будет сбрасывать давление (порт 2 на 1) до тех пор, пока клапан не закроется. Имеется также контрольный порт (порт 3), открывающий путь для обратного потока масла.

Крутая вещь и вещь, которая вызовет много головной боли, это то, что вы можете настроить производительность системы, воспользовавшись преимуществами измерения доступных функций. Это контролируется двумя вещами: пилотным коэффициентом и пропускной способностью. У меня нет достаточно времени, чтобы вникать в это сейчас, поэтому мы оставим это для другой статьи. Уравновешивающие клапаны доступны в одинарная или двойная конфигурация .

Если в вашей конструкции важно удержание нагрузки, вам необходимо использовать клапан удержания нагрузки. Не используйте для выполнения этой задачи гидрораспределитель!

Челночные клапаны

Челночные клапаны — это логические элементы, которые позволяют двум (или более) элементам сигнализировать о чем-то еще. Челночный клапан — это, по сути, два обратных клапана с одним шаром (да, тарельчатым, я знаю). Более высокое давление заставит тарелку закрыть сторону с более низким давлением и направить давление и/или поток в перпендикулярном направлении. Хорошим примером этого являются компенсационные клапаны, где каждая секция клапана посылает давление компенсатора обратно в насос, чтобы определить, какое давление необходимо. Давления сравниваются друг с другом с помощью челночных клапанов, и выигрывает самое высокое давление.

Распределители

Распределители являются основой гидравлики. Они позволяют жидкости менять направление и пути потока. Эти клапаны определяются их положениями и путями. Позиции — это количество дискретных конфигураций клапана. Пути – это количество портов, которые имеет клапан. Двухпозиционный двухходовой клапан будет использоваться для включения и отключения потока.

2-позиционный, 2-ходовой

A трехпозиционный, трехходовой клапан можно использовать для заполнения и разряда аккумулятора. Вы бы хотели, чтобы масло под высоким давлением заполнялось, а затем подключалось к пути низкого давления для слива.

2-позиционный, 3-ходовой

Двухпозиционный четырехходовой клапан может изменять направление жидкости там, где вы можете изменить направление на двигателе или цилиндре. Эти клапаны могут иметь опцию плавного переключения (слева), где воображаемое третье положение обеспечивает плавный переход , как показано пунктирными линиями между положениями. Это дополнительное положение связывает все порты вместе, чтобы нейтрализовать давление и свести к минимуму влияние импульса при реверсировании потока.

2-позиционный, 4-ходовой 2-позиционный, 4-ходовой с плавным переходом

Трехпозиционный четырехходовой клапан предлагает закрытое положение, чтобы система могла отдыхать. Это центральное положение может иметь множество конфигураций, способных удовлетворить практически любые требования. Пожалуйста, прочитайте мою статью о гидрораспределителях для получения дополнительной информации.

3-позиционный, 4-ходовой

Другие показания

Избегайте последовательного использования тандемных центральных клапанов

Соединение нескольких клапанов с открытым центром с помощью Power Beyond

Направленные регулирующие клапаны — что должен знать каждый инженер

Краткое руководство по основам гидравлических предохранительных клапанов и фильтров

Приведение в действие клапана

Все позиционные клапаны должны быть активированы для выполнения функции. Начнем с механических приводов. Слева направо: кнопка , механическое действие, рычаг, педаль и механический переключатель . За исключением рычага и кнопки, найти их становится все труднее и труднее. Электроника настолько улучшилась за последние двадцать лет, что гораздо проще и дешевле проложить провода к электрическим датчикам, чем шланги к гидравлическим компонентам.

Нажимная кнопкаРычажное срабатываниеМеханическое действиеПежевой переключательМеханический переключатель

Пилотное давление и электрическое срабатывание являются доминирующими силами на рынке и будут оставаться в течение некоторого времени. Электронные системы управления обеспечивают точное применение пилотного привода (слева), где низкое давление смещает клапан, и электропропорционального срабатывания . Правый схематический символ соответствует работе соленоида. Соленоид – это непропорциональный сигнал, который полностью перемещает клапан. Для пропорциональной операции используются другие методы, и через символ будет проведена стрелка.

Активация управляющего давления Активация соленоида

Многие клапаны смещены в одном направлении или в центральном положении . Для этого используются пружины . Со всеми этими элементами управления вам не нужно приводить в действие обе стороны.

Клапан с пружинным центрированием

Если вы не хотите, чтобы клапан двигался при деактивации, вы можете добавить фиксатора (в центре и справа), чтобы клапан оставался в одном и том же месте. Фиксаторы обычно представляют собой подпружиненный шарик (да, настоящий шарик), который фиксируется в канавке золотника клапана.

2 Position Detent3 Position Detent

Разные компоненты

Есть несколько компонентов, которые не вписываются ни в какие конкретные категории, которыми я хотел бы поделиться сейчас. Манометры Р являются наиболее распространенными. Они будут давать давление линии, где они установлены. Помните о влиянии потока в системе. Недавно мне пришлось переместить манометр, потому что падение давления из-за потока давало мне ложные показания. Я переместил датчик к интересующему меня компоненту, и ложные показания прекратились.

Манометр

Индикаторы температуры выглядят как термометры. Их можно размещать по всей системе, как манометры, но многие конструкции просто контролируют температуру резервуара с помощью визуального манометра. Визуальный манометр (не показан) показывает уровень масла и, как правило, температуру в резервуаре.

Датчик температуры

Реле давления — это переключатели, которые изменяют состояние при достижении определенного давления. Обратите внимание, что гистерезис является проблемой с ними, поэтому, если переключатель установлен на 400 фунтов на квадратный дюйм при подъеме, он может не отключаться до 350 фунтов на квадратный дюйм при падении. Они могут иметь нормально открытую и нормально закрытую конфигурации, а также фиксированные и переменные настройки давления.

Реле давления

Последний символ — ручной запорный клапан . Как правило, это устройства низкого давления, которые используются на линиях всасывания и возврата рядом с резервуаром, чтобы обеспечить легкую замену масла и фильтра. Обязательно держите их открытыми. Плохое может случиться иначе.

Ручное отключение

Ух ты, там действительно много символов, и, как я уже говорил, этот список не является исчерпывающим. Надеюсь, вы уже начинаете понимать, как некоторые из этих компонентов будут работать вместе, например, как гидрораспределитель будет управлять цилиндром.

4. Определите путь потока в обесточенном состоянии

Как я уже говорил, поиск насосов на схеме — это то, с чего я начинаю. Проследите линии наружу от насоса, пока не наткнетесь на закрытый клапан. Повторяйте, пока не вернетесь к водохранилищу или не закончатся пути. Затем я смотрю, чтобы убедиться, что в системе есть три других критических компонента. Как только я убедился, что четыре компонента на месте и исправны, я начну смотреть на обесточенное состояние. Когда все компоненты обесточены, может ли поток вернуться в бак, или он создает давление в системе, или находится где-то посередине? Я обычно подчеркиваю это хайлайтером. Если у меня есть насос с фиксированным рабочим объемом, я хочу, чтобы масло возвращалось в бак почти при нулевом давлении. Если у меня есть насос с переменным рабочим объемом, все пути потока должны быть заблокированы, а давление нашего компенсатора должно быть как минимум на 200 фунтов на квадратный дюйм меньше, чем у предохранительного клапана.

В Примере 1 (ниже) жидкость с потоком через первую рабочую секцию выходит через рабочий порт А в коллектор справа. В этот момент он останавливается на всех семи клапанах. Он также проходит через ограничитель давления и останавливается на гидрораспределителе. Эта система позволяет полностью создать давление и указывает на то, что нам нужен насос переменной производительности с компенсацией давления, который у нас есть.

5. Определите, что происходит при перемещении каждого клапана

Теперь, когда мы идентифицировали наше обесточенное состояние, мы должны включить компоненты один за другим. (Иногда может быть фактор, который также нуждается в активизации. Это относится к Примеру 2.) Отслеживайте в каждом разделе, что происходит с давлением и потоком и каков желаемый результат.

Пример 1

Секция 1 коллектора уменьшит расход (измеритель на выходе) за счет активации верхнего клапана для пилотного открытия большего клапана под ним. Это затем отправит поток из порта B, но не раньше, чем он будет отправлен через клапан управления потоком.

Если мы активируем Секцию 2, чтобы создать давление в порте А, мы должны увидеть, как верхний клапан активирует больший клапан под ним. Этот поток выйдет из порта А и создаст давление в пилотном порту уравновешивающего клапана. На выходе из коллектора есть два клапана управления потоком, которые будут управлять движением двигателя, дозируя жидкость. Также имеется реле давления, которое указывает, остановился ли двигатель (мы ищем сигнал только тогда, когда порт B находится под напряжением). Другие три порта на клапане аналогичны, поэтому я не буду вдаваться в подробности.

Два клапана справа от редукционного клапана управляют цилиндром. Если правая катушка активирована на крайнем левом клапане, цилиндр будет медленно втягиваться под действием силы тяжести, измеряемой игольчатым клапаном. Однако, если активирован правый клапан, игольчатый клапан обойдётся, и цилиндр опустится намного быстрее.

Пример 2

Как уже упоминалось, на этой схеме имеется поршневой насос прямого действия, и перед тем, как произойдет какое-либо движение, необходимо закрыть разгрузочный клапан. Это делается путем подачи питания на S7, что должно быть сделано с любым другим соленоидом.

Если подать питание на S1 и/или S3, мы сможем втянуть левый и/или правый цилиндр выдвижения. Однако, когда мы активируем S2 и/или S4, мы не хотим расширяться до тех пор, пока все цилиндры внизу не будут втянуты, чтобы избежать столкновения. Для этого используем челночный клапан, чтобы потоки из S2 и S4 не загрязняли друг друга. Затем поток продолжает оказывать давление на уравновешивающий клапан и втягивает все цилиндры.

Обратите внимание на центральное положение гидрораспределителя (3-позиционного / 4-ходового), активируемого S5 и S6. Порты P и A заблокированы, но порты B и T подключены. Это сделано специально для того, чтобы у нас был путь для выхода масла из цилиндров. Как только все эти цилиндры втянуты, только тогда будет достаточно давления, чтобы преодолеть клапан последовательности и выдвинуть цилиндр(ы) выдвижения.

При включении S5 все цилиндры втянутся, как S2 и S4, но цилиндры выдвижения не выдвинутся из-за челночного клапана.

Когда на S6 подается питание, мы начинаем выдвигать цилиндры в заданном порядке. (Обратите внимание, что нас не волновало, как втягиваются цилиндры.) Поток будет выходить из рабочего порта B через регулирующий клапан. Поскольку у нас объемный насос, мы не хотели, чтобы оставшееся масло перепускалось через предохранительный клапан. Мы сделали это, используя компенсированное управление потоком, чтобы наш дополнительный поток направлялся прямо в резервуар (порт 2) при значительно сниженном давлении. Измеренная жидкость (порт 3) затем поступает к уравновешивающему клапану, где она будет свободно течь через обратный клапан.

В этот момент активируется Группа 1. Группа 1 состоит из двух горизонтальных зажимных цилиндров и расширяется до тех пор, пока не будет создано давление 300 фунтов на квадратный дюйм. В этот момент активируется группа 2, в которой задействованы четыре вертикальных и два горизонтальных зажима. При 400 фунтов на квадратный дюйм активируется группа 3 и так далее, пока мы не доберемся до группы 6. Когда группа 6 активирована, если соленоид S8 не активен, он выдвинет цилиндр. Если S8 активен, секция не будет нажиматься, и это предотвратит попадание потока в другие секции. S8 запускается бесконтактным выключателем, который определяет длину заготовки. Если там есть материал, S8 отключится и раздел нажмет.

6. Активируйте несколько клапанов одновременно, чтобы проверить, не возникнут ли непреднамеренные последствия.

Непредвиденные последствия очень трудно увидеть и предсказать. Настоящая задача здесь состоит в том, чтобы извлечь из них уроки, чтобы не повторять их дважды. Одним из распространенных случаев является подача питания на обе стороны направляющего клапана. Обычно ущерб не наносится, но ваша система управления должна быть настроена на устранение этой опасности. При использовании релейной логики у вас может быть одно реле для подачи питания на клапан, а другое — для выбора направления.

В Пример 1 , произошло непредвиденное последствие, когда я активировал Секцию 1 и порт B Секции 2. Теперь он пристально смотрит на меня, но раньше его было очень трудно увидеть, пока система не была построена. На двигателе у меня есть клапаны управления потоком для управления скоростью двигателя. Однако я хочу ограничить скорость двигателя перед его остановкой (важно место остановки). Я делаю это, активируя Секцию 1 примерно за фут до точки остановки, тем самым уменьшая скорость. Однако приведенный расход ниже, чем у расходомера с контролем расхода. Результатом является низкий расход, и мой мотор останавливается. Мы предпринимаем шаги, чтобы исправить это.

В примере 2 двухпозиционные трехходовые клапаны должны быть сконфигурированы так, чтобы их положения были противоположны друг другу. Это делается для предотвращения повреждения машины. Если оборван провод к одному из соленоидов, дополнительные секции будут давить и могут привести к повреждению машины. Чтобы свести к минимуму этот риск, мы добавили дополнительную защиту проводам, проложили провода большего сечения, чем необходимо, и добавили проверку проводов в ежемесячный контрольный список профилактического обслуживания.

Заключение

Читать схемы очень страшно, но не забывайте расслабляться, вы умница и мама с папой вас очень любят. Ты получил это! Просто работайте над этим медленно и не спешите задавать вопрос. Выполняя такую ​​работу, я часто жду, пока у меня не появится хороший ряд вопросов, прежде чем обратиться за помощью.
