Узлы нижнего подключения FAR (ФАР) для радиаторов

Главная \ Узлы нижнего подключения для радиаторов

Однотрубные и двухтрубные четырехходовые узлы FAR предназначены для одностороннего и одноточечного подключения радиаторов водяного отопления, что улучшает внешний вид обвязки отопительного прибора. Позволяет повысить надежность системы, поскольку удается избежать скрытых соединений трубопроводов. За счет установки четырехходовых узлов происходит экономия материалов обвязки: труб, соединительных фитингов, концовок.



Классификация узлов нижнего подключения:



2.1 По схеме подключения

  • «сверху-вниз» одностороннее: арт. 1440, 1442, 1457, 1575, 1585, 1590, 1595
  • «снизу-вниз» одноточечное. Теплоотдача радиатора при этой схеме уменьшается на ~ 10%. арт. 1420, 1421, 1422, 1423, 1424, 1430, 1433, 1435, 1436, 1437, 1450, 1455, 1500, 1550

2.2 По типу отопительной системы

для однотрубной системыдля двухтрубной систем
1421, 1422, 1423, 1424, 1435, 1436, 1437, 1438
1420, 1440, 1442, 1450,
1455,1473, 1500, 1550
1575, 1585, 1590, 1595
1430, 1433, 1457

2. 3 По способу регулировки теплового режима:

  • без регулировки (только балансировка системы): арт. 1575
  • ручная регулировка:
  • – арт. 1550 имеет запорный и регулирующий вентили
  • – арт. 1450, 1455, 1463, 1473, 1500, 1550, 1585, 1590, 1595 регулировка вручную производится путем вращения ручки, которая изменяет положение стержня задвижки: при повороте вправо ручка затягивается и перемещает задвижку в сторону закрытия, а при повороте в противоположном направлении она открывается
  • автоматическое регулирование: арт. 1420, 1430, 1433, 1435, 1436, 1437, 1438, 1440, 1442, 1457








1
1421 – евроконус 3/4″
1422 – М24х19
 1423 – евроконус 3/4″
1424 – М24х19
 1481 – евроконус 3/4″
1482 – М24х19
 1483 – евроконус 3/4″
1484 – М24х19
1
Узел нижнего подключения угловой
для стальных панельных радиаторов

для одно- и двухтрубных систем

 Узел нижнего подключения
прямой
для стальных панельных радиаторов

для одно- и двухтрубных систем

 Узел нижнего подключения угловой
для стальных панельных радиаторов

для одно- и двухтрубных систем

 Узел нижнего подключения
прямой
для стальных панельных радиаторов

для одно- и двухтрубных систем

1
1
1

1
1435 – М24х19
1431 – М24х19 (без зонда)
 1436 – М24х19
1432 – М24х19 (без зонда)
  1437 – М24х19
1433 – М24х19 (без зонда)
 LadyFAR
1
Регулирующий узел нижнего подключения
прямой

для одно- и двухтрубных систем

 Регулирующий узел нижнего подключения
угловой

для одно- и двухтрубных систем

 Регулирующий узел нижнего подключения
угловой

для одно- и двухтрубных систем

 Регулирующий узел нижнего подключения
угловой

для одно- и двухтрубных систем

1
1
1




1
1420 – М24х19 1430 – М24х19 1438 – М24х19 1442 – М24х19
1
Регулирующий узел нижнего подключения

для однотрубных систем




Регулирующий узел нижнего подключения

для двухтрубных систем


 Регулирующий узел нижнего подключения

для одно- и двухтрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем


1
1
1

1
1440 – М24х19 1457 – М24х19 1575 – М24х19 1475 – М24х19
1
Регулирующий узел нижнего подключения

для однотрубных систем


 Регулирующий узел нижнего подключения

для двухтрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем



 Регулирующий узел нижнего подключения

для двухтрубных систем


1
1
1

1
1425 – М24х19 1428- М24х19 1600 1500
1
Регулирующий узел нижнего подключения

для одно- и двухтрубных систем

 Регулирующий узел нижнего подключения

для одно- и двухтрубных систем

 Регулирующий узел
для конвекторов
с верхним вводом теплоносителя

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

1
1
1

1
1463 – М24х19 1465 – М24х19 1462- М24х19 1472 – М24х19
1


Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для двухтрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

1
1
1

1
1473 – М24х19  1590 – М24х19 1585 – М24х19 1595 – М24х19
1
Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

1
1
1


1474 – М24х19 1464 – М24х19 1452 – М24х19 1550 – М24х19

Регулирующий узел нижнего подключения

для двухтрубных систем

 Регулирующий узел нижнего подключения

для двухтрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

1
1
1

1
1450 – М24х19 1451 – М24х19 1455 – М24х19 1456 – М24х19
1
Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для однотрубных систем

 Регулирующий узел нижнего подключения

для двухтрубных систем

1




способы и варианты подводки труб

Современные радиаторы отопления представляют собой очень надёжные и эстетически не безобразные устройства. Такие элементы отлично справляются с возложенными на них обязанностями, но только при условии правильного подключения к трубопроводу с теплоносителем. Осуществить всю работу по установке таких элементов можно без посторонней помощи. В этой статье будет подробно рассказано о том, как происходит подключение радиаторов отопления.

Содержание статьи:

Подключение радиаторов отопления

Если работа по установке элементов передачи тепловой энергии осуществляется впервые, то следует вначале ознакомить с основной информацией о функционировании отопительных систем.

Что нужно для эффективной работы батарей

Для обеспечения правильной теплоотдачи от радиаторов их необходимо правильно разместить в помещении. Такие элементы отдают энергию как конвекционным способом, так и посредством инфракрасного излучения. По этой причине их не следует заставлять мебелью, закрывать плотными занавесками или устанавливать к стене без зазора. Наиболее подходящим местом для размещения таких элементов являются ниши под окнами.

Учитывая тот факт, что стеклянные элементы дома или квартиры «утилизируют» тепло наиболее сильно, то подключение батарей отопления в таких местах является наиболее оправданным.

На эффективность работы батарей также сильно сказывается интенсивность циркуляции теплоносителя. Если внутреннее движение нагретой жидкости полностью остановится, то прекратится и передача тепла от котла к радиаторам. По этой причине необходимо стараться размещать элементы отопления таким образом, чтобы исключить вероятность образования воздушных пробок.

Естественное или принудительное движение воды: что лучше

Однозначно ответить на вопрос что лучше, принудительная подача теплоносителя или естественная, практически невозможно. В зависимости от размеров отапливаемого помещения, этажности здания и наличия резервных источников электроэнергии, выбирается тот или иной вариант.

Схема подключения отопления, в которой присутствует циркуляционный насос, используется в двухэтажных домах. Кроме этого, применение такого способа позволяет уменьшить диаметр труб и увеличить максимальное расстояние между котлом и излучателями тепла.

Основной плюс естественной циркуляции — независимость от наличия электрического тока в сети. Такая система идеально подходит для небольших дачных домиков, где возможны частые отключения света.

Особенности схем подключения батарей и оценка их эффективности

Существует несколько схем правильного подключения радиаторов отопления. Батареи могут быть соединены между собой по-разному, теплоноситель подводится сверху или снизу. Каждая система незначительно отличается по эффективности от других вариантов размещения элементов отопления, но по технической реализации изменения могут носить более существенный характер.

Схема однотрубной системы

Однотрубная система является одной из самых популярных. Достоинства этого способа заключается в простоте и относительно небольших финансовых расходах. Принцип последовательного подключения радиаторов с использованием одной трубы имеет существенные ограничения. Подключить радиаторы таким способом можно только в том случае, если общая площадь отапливаемых помещений не превышает 250 м3.

Однотрубная система отопления может быть оснащена циркуляционным насосом, но для монтажа радиаторов в небольшом одноэтажном строении может быть реализовано естественное движение теплоносителя по трубам.

Внимание! Основным недостатком последовательной однотрубной системы заключается в том, что каждый последующий радиатор отопления получает теплоноситель от предыдущего со значительным снижением температуры жидкости.

Двухтрубная разводка

В двухтрубной системе теплоноситель подаётся по одному контуру, а отводится — по второму. Такой способ передачи нагретой жидкости позволяет перемещать тепло на большее расстояние, в сравнении с однотрубной схемой. Кроме подводки теплоносителя с одной температурой к каждому радиатору, двухтрубная система позволяет регулировать нагрев каждого отопительного элемента.

Такая система подключения радиаторов позволяет производить ремонт каждого элемента, без выключения отопления в здании. К минусам двухтрубной системы можно отнести более высокую стоимость материалов, более сложный монтаж.

Боковое присоединение батарей

Боковой способ подключения используется в том случае, если подача теплоносителя осуществляется по вертикали. Особенностью этого вида монтажа является одностороннее подключение как подающей трубы, так и «обратки». Подсоединять трубопровод с боков особенно удобно, когда место под размещение радиатора немного.

Наиболее часто такая схема используется в системах централизованного отопления, но возможно применение и с газовым котлом в частном доме. Монтаж, как правило, осуществляется в многоэтажных зданиях. При выполнении работ своими руками следует учитывать значительные потери тепла при использовании больших радиаторов. Оптимальное количество секций в таких элементах отопления составлять пять штук.

Специфика нижнего подключения

Нижнее подключение позволяет максимально улучшить эстетические качества системы отопления. Подвод труб может выполняться прямо из пола. В квартирах такой способ подключения практически не используется, но для отопления частного дома можно легко обустроить обвязку по такому принципу.

Для нижнего подключения, как правило, используются только панельные и стальные радиаторы. Такие изделия могут отличаются по размерам. От этого параметра, как и при использовании алюминиевых изделий, будет зависеть мощность отдаваемой тепловой энергии.

Диагональная схема подключения

Диагональное подключение радиаторов представляет собой подсоединение труб с разных сторон элемента. С одной стороны отопительный элемент должен подключаться снизу, а с другой — сверху. Разводка при таком способе подключения может быть одно- или двухтрубной, а количество секций в одной батарее более десяти.

Наибольший уровень теплоотдачи можно получить, если при параллельном соединении двухтрубного отопления подсоединить трубу с горячим теплоносителем к верхнему патрубку, а «обратку» — к нижнему.

Внимание! Несмотря на возможность подключения однотрубной системы по диагональной схеме использовать этот способ следует только при небольшом количестве радиаторов.

Как сказывается на эффективности работы радиатора его размещение на стене

От размещения радиатора на стене во многом зависит эффективность этого элемента отопления. Оптимальный вариант расположения таких элементов — это нижняя часть вертикальной поверхности. Идеальной для получения комфортной температуры в помещении является система «Тёплый пол», но низко расположенные радиаторы тоже способны дать хороший эффект теплоотдачи.

Если в стене имеются окна, то тогда максимально эффективным местом для нагрева воздуха в помещении будет полость под подоконником. Такое размещение позволит усилить конвекционную теплоотдачу, поэтому воздушные массы будут более интенсивно распределяться по комнате.

Внимание! Эстетика расположения радиаторов отопления также важна, поэтому при равных условиях следует выбирать такие места, где радиатор будет максимально гармонировать с окружающей обстановкой.

Как рассчитать, какой радиатор нужен для конкретного помещения

Чтобы правильно рассчитать, какой радиатор нужен для установки в помещении, необходимо знать площадь комнаты, где будут устанавливаться элементы отопления. Примерное значение расхода тепловой энергии на квадратный метр составлять 100 Вт. Это правило справедливо вне зависимости от того устанавливаются биметаллические, чугунные или стальные радиаторы. В паспорте каждого такого изделия указывается мощность теплоизлучения одной секции при оптимальной температуре теплоносителя. Зная площадь помещения нетрудно сначала рассчитать полную необходимую мощность ( квадратные метры умножаются на 100). Затем получившееся значение делится на мощность одной секции радиатора. В результате получится число секций, которые необходимо установить в помещении для эффективного отопления. Если итоговая цифра получилась с дробью, то это значение округляется в большую сторону.

Внимание! Радиаторы рекомендуется покупать с запасом мощности в 15 — 20%, чтобы при погодных аномалиях можно было обеспечить необходимый уровень температуры в помещении.

Советы и рекомендации

При выполнении работ по подключению радиаторов самостоятельно необходимо придерживаться следующих советов и рекомендаций:

  • Все соединяемые элементы должны быть затянуты с рекомендуемым заводом-изготовителем усилием.
  • Если необходимо установить радиаторы с большим диаметров патрубков, то следует подбирать только качественные адаптеры.
  • Металлопластиковые изделия и трубы из полипропилена обязательно должны быть рассчитаны на температуру теплоносителя, которая будет циркулировать в системе отопления.

Отзывы

Михаил. г. Нижний Новгород:

«Все работы по подключению радиатора выполнил параллельным способом. Рекомендую этот тип соединения отопительных элементов как самый экономичный.»

Леонид Михайлович. г. Дмитров:

«Как подключить радиаторную батарею отопления правильно узнал на этом сайте. Я выбрал диагональный способ подключения и не прогадал.»

Качественно подключить радиатор к системе отопления можно без помощи квалифицированных мастеров. Основное правило — это качественное соединение элементов, ведь в случае разгерметизации горячая жидкость может вызвать серьёзные ожоги.

Узел нижнего подключения радиатора угловой Stout 3/4″ х 3/4″ (SVH 0004 000020)

Артикул: SVH-0004-000020
  • Изготовитель: Stout

Цена: 630 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 2 года

Аналогичные товары

Описание

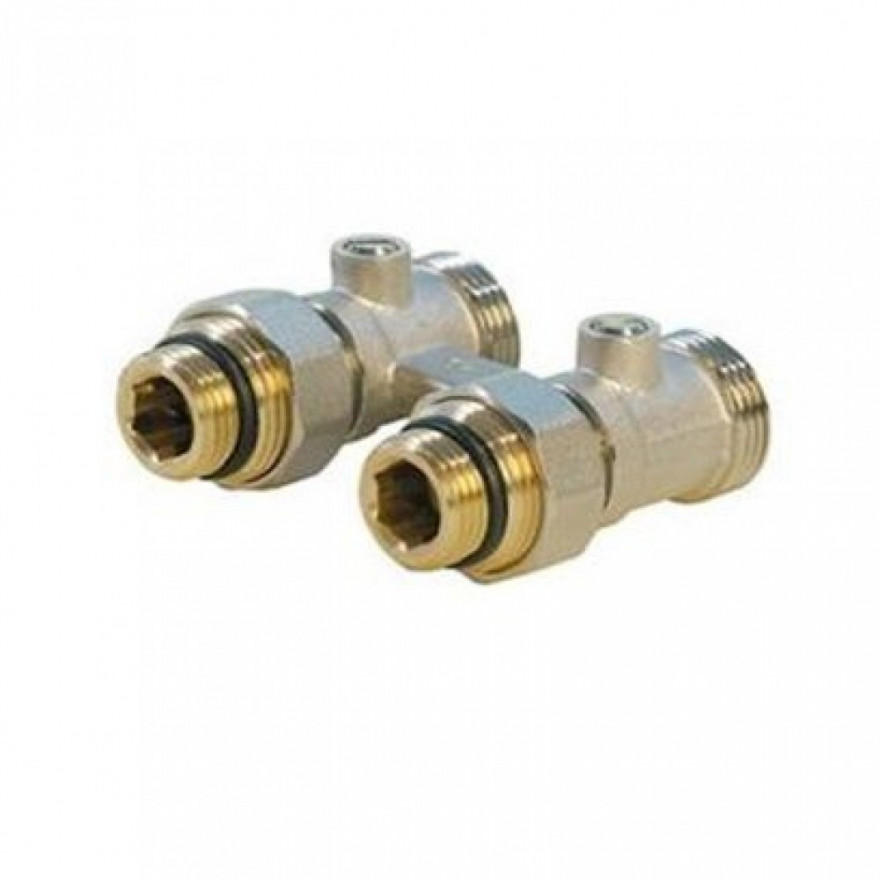

Узел нижнего подключения радиатора Stout 3/4″ х 3/4″ угловой (SVH 0004 000020) предназначен для подключения радиаторов с присоединительными патрубками, расположенными снизу прибора, к разводящим трубопроводам горизонтальной двухтрубной системы водяного отопления, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

Узел нижнего подключения Stout 3/4″ угловой (SVH 0004 000020) имеет межосевое расстояние 50 мм и условную пропускную способность kvs 1,8 м3/час.

Условия эксплуатации

Узел подключения радиатора прямой Stout 3/4″ можно применять в двухтрубных системах водяного радиаторного отопления рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

Строение узла нижнего подключения Stout для радиатора

Stout узел нижнего подключения радиатора прямой для двухтрубной системы отопления состоит из Н-образного корпуса (6) со встроенными шаровыми запорными кранами. На патрубках радиатора узел фиксируется при помощи накидных гаек (7), герметичность соединения обеспечивает кольцевые уплотнения (1), установленные на верхних штуцерах (2).

Для соединения с трубопроводами системы отопления нижняя часть узла Стаут оборудована наружной резьбой для присоединения компрессионных фитингов типа «евроконус». Корпус углового узла нижнего подключения Stout выполнен в виде угольника, что позволяет производить подключение радиатора к трубопроводам, скрытым в стенах. Для поворота шаровых кранов на штоке запорного механизма выполнены шлицы под плоские предметы (например, монету, отвертку, нож и др.).

Конструкция и материалы

1 – Кольцевое уплотнение верхнего штуцера из EPDM
2 – Верхний штуцер из никелированной латуни CW614N
3 – Кольцевая прокладка верхнего штуцера из NBR
4 – Уплотнение шара из PTFE
5 – Шаровой затвор из латуни CW614N
6 – Корпус из никелированной латуни CW617N
7 – Накидная гайка верхнего штуцера из никелированной латуни CW617N
8 – Шток из латуни CW614N
9 – Кольцевое уплотнение штока из EPDM

Габариты узла нижнего подключения радиатора Stout 3/4″

L – 50 мм
H – 46,5 мм
h2 – 36,6 мм
d – 18,1 мм
P – 10,2 мм
SW – 30 мм
M – 60°
N – 60°
G – 3/4″
G1 – 3/4″

Рекомендации по монтажу узла нижнего подключения Stout

  • Узлы нижнего подключения радиатора Stout для двухтрубной системы отопления устанавливаются на радиаторы с нижними присоединительными патрубками при межосевом расстоянии 50 мм;
  • Исполнение узла (прямой или угловой) выбирается в зависимости от места прокладки трубопроводов системы отопления;
  • На патрубках радиаторов с резьбой 3/4″ узлы крепятся при помощи накидных гаек с максимальной силой затяжки – 35 Н·м;
  • В случае применения радиаторов с присоединительными отверстиями, имеющими резьбу 1/2”, узлы устанавливаются через переходные адаптеры SFT-0049-000002;
  • К узлам могут присоединяться пластиковые, металлопластиковые и медные трубы с помощью компрессионных фитингов типа «Евроконус»;
  • При необходимости применения труб, на которых установлен присоединительный фитинг с плоским уплотнением, необходимо использовать переходник SFT-0049-000001. Тип фитинга выбирается в зависимости от материала и диаметра трубы;
  • Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода;
  • Ттклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр;
  • После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136;
  • При монтаже и эксплуатации запорно-присоединительных узлов Стаут, применение рычажных газовых ключей категорически запрещено!

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSVH 0004
АртикулSVH 0004 000020
Типузел подключения радиатора
Исполнениеугловой
Область применениясистемы водяного радиаторного отопления
Назначениедля радиатора
Присоединительный размер3/4″х3/4″
Рабочее давление10 бар
Испытательное давление15 бар
Рабочая температурадо +120°C
Температура окружающей средыот -20°C до +50°C
Условная пропускная способность kvs1,8 м3/час
Расстояние между присоединительными патрубками50 мм
Момент затяжки накидной гайкине более 35 Н·М
Материал уплотненийEPDM, PTFE, NBR
Вес267 г
Срок службы10 лет
Страна производстваИталия
Страна-родина брендаИталия
Официальная гарантия производителя2 года
