Нужен ли байпас в однотрубной системе отопления: Для чего нужен байпас в системе отопления

Содержание

Байпас системы отопления | Отопление водоснабжение

В загородных жилых домах все чаще проектируют индивидуальные системы отопления. Это связанно с тем, что населенные пункты находятся вдали от магистральных сетей. В помещениях любого жилого дома, дачи, коттеджа можно создать благоприятный микроклимат. Правильно спроектированная и смонтированная отопительная система позволяет регулировать температуру внутреннего воздуха в зависимости от погодных условий на улице.

Байпас в системе отопления

Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

Байпас используют в тех случаях, когда нужно прекратить подачу теплоносителя в радиатор (полотенцесушитель) совсем или частично. Лишняя вода, которая не попала в отопительный прибор, выводиться по обратному трубопроводу назад к котлу. Байпас — очень удобный в эксплуатации. Он позволяет производить ремонт или замену радиаторов, не отключая систему отопления от сети. Его широко используют в современном строительстве инженерных коммуникаций.

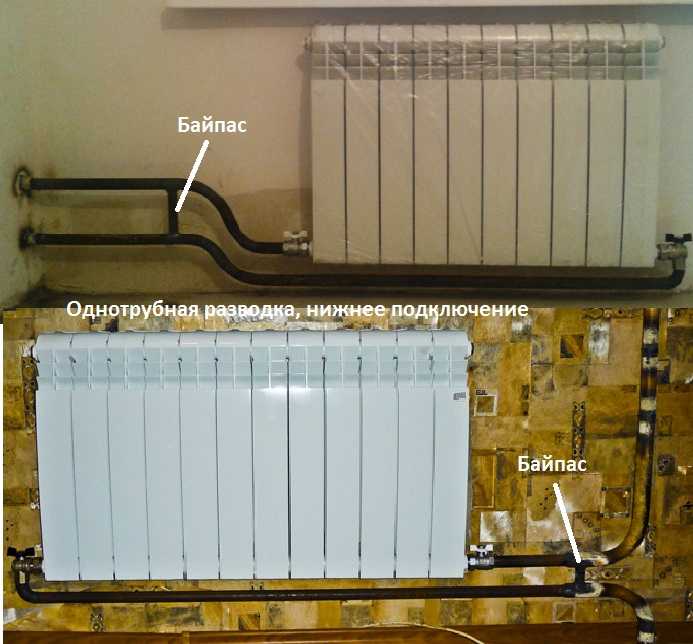

В однотрубной системе отопления байпас монтируется между линиями подвода и отвода теплоносителя от обогревательного прибора. Диаметр врезанной трубы (байпаса) должен быть немного меньше, примерно, на один размер, чем линия подачи.

Содержание

Монтаж байпаса на радиаторы в однотрубной системе

Часто его монтируют в инженерные системы, которые проходят в квартирах старых домов. Сейчас практикуют больше монтаж двухтрубной системы отопления. Она имеет свои преимущества в эксплуатации. Но, если однотрубная система работает на должном уровне, ее срок службы не вышел, тогда ее работу можно улучшить с помощью байпаса. Он монтируется в летнее время, когда отопление выключено и в трубах нет теплоносителя.

Отопление дома радиаторами
Требуется установка котла
Замена твердотопливного котла
Автономная газификация
Отопление для дома

Крепиться байпас с помощью тройников, резьбовых соединений, а также сварки. Изготавливается обводная труба на объекте строительства или в заводских условиях. В продаже есть большой выбор байпасов разных диаметров и наличием запорной арматуры. На обводной трубе может монтироваться также циркуляционный насос. Это позволяет быстрее проводит заполнение и опорожнение теплоносителем системы отопления, а также осуществлять контроль движения воды в линиях подачи и обратки.

Установка байпаса имеет ряд плюсов, основные из них:

Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Монтаж байпаса есть неотъемлемой частью в строительстве отопительных систем. Он должен проводиться согласно действующим технологическим нормам и правилам.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном — от вертикального стояка.

Запорная и регулирующая арматура для радиаторов

Отопительная система не может работать максимально эффективно, если в ней не предусмотрена установка различных клапанов, вентилей, кранов, датчиков прочее. С помощью запорной и регулирующей арматуры в обогревательной сети осуществляется контроль над движением теплоносителя, а также правильное его распределение. Например, при снижении температуры внешнего воздуха (на улице), выполняется уменьшение подачи теплоносителя в отопительные приборы и наоборот

Регулировка теплоносителя бывает двух типов:

качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Запорная и регулирующая арматура для радиаторов относиться к местному контролю за определенным участком обогревательной линии. Это значит, что жители квартир, загородных домов, дач могут своими силами изменять подачу и температуру теплоносителя в отопительных приборах. Для этого перед радиаторами устанавливаются автоматические или ручные клапаны, воздухотводчики, краны прочее. Каждое устройство имеет свое назначение.

Чаще всего для местного регулирования потока воды устанавливают трехходовые краны или с двойной корректировкой. Арматура монтируется на каждый отопительный прибор в квартире или доме. Над производством проходных кранов постоянно работают специалисты. Они вносят изменения в устройстве арматуры, чтобы ее работа была более эффективной. Проходные краны оборудованы дросселирующим элементом. Это позволяет регулировать подачу теплоносителя более точно.

Термостатическая арматура облегчает эксплуатацию отопительной системы. Вентили с датчиками устанавливаются также непосредственно перед отопительными приборами. Они имеют температурную шкалу. С ее помощью пользователь задает режим работы обогревательной сети.

Термостатическая головка — чувствительна к изменениям микроклимата в помещении. С помощью ее работы в квартире устанавливается нужным температурный режим в зависимости от погодных условий на улице.

Варианты подключения радиаторов

В современном строительстве практикуют несколько схем подключения отопительных приборов. Варианты подключения радиаторов — диагональное, нижнее, боковое. В монтаже каждой схемы отопительных приборов есть свои особенности.

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.

Нижнее подключение используют в помещениях, где нужно сохранить максимум эстетики в интерьере. Радиаторы, смонтированные по данной схеме, практически незаметны в комнатах. Нижнее подключение отопительных приборов отлично подходит для загородных домов. Данная схема не подходит для больших коттеджей, многоквартирных домов.

Боковое подключение — самое распространенное в строительстве. Трубопровод подачи подсоединяется к отопительному прибору сверху, обратки — снизу на то й же стороне.

Основные преимущества данной схемы:

быстрый и простой монтаж;
экономия на затратном материале, а также энергоресурсах;
есть возможность установки байпаса.

Боковое подключение радиаторов используют не только в квартирах многоэтажных домов, но и в коттеджах, танхаусах, дачах, офисных и производственных помещениях.

Выбор места для установки отопительных приборов

Радиаторы монтируют под окнами. Это давно установленное правило. От окон в помещении происходят самые большие тепловые потери. Длина радиатора должна составлять 0,7-0,9 длины подоконника. Если в помещении необходимо установить несколько отопительных приборов, а в нем только одно окно, желательно их монтировать на несущих стенах.

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Изменять схему подключения отопительных приборов своими силами в квартирах и загородных домах запрещено. Ремонт систем обогрева необходимо производить по предварительному согласованию со службами управления населенного пункта.

Причины, по которым стоит провести установку байпаса:

усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Байпасы изготавливаются из прочного материала, надежного в эксплуатации. Чаще всего в производстве обводных трубопроводов используют сталь, медь, алюминий и т.д.

Технические данные байпасов:

Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

Последовательность монтажа байпаса — фильтр, обратный клапан, циркуляционный насос. Желательно нагнетающий агрегат устанавливать горизонтально и вместе из запорной арматурой (перекрывающими кранами). Так отопительная система будет защищена от скопления лишнего воздуха. В однотрубных сетях обогрева диаметр байпаса должен быть одинаковым с диаметром вертикального стояка.

Байпас системы отопления

Отопительные радиаторы: о видах и достоинствах
Учитывая то, насколько широко доступным стал процесс установки или ремонта отопления в доме для людей — не удивляет, тот факт, что большая часть владельцев загородных домой при необходимости «освежить» фасад, непременно задумываются и о замене системы отопления на даче. Вариаций для этого сейчас на рынке имеется огромное множество. О них и пойдет речь в этой […]
Читать далее
18.12.2022
Частные дома и разные варианты отопления
К монтажу отопления стоит приглашать только сотрудников, получивших соответствующие допуски. Сама установка котлов в частных домах, на других объектах состоит из нескольких этапов: Сначала на указанную территорию прибывает специалист. Он изучает помещение и принимает решение о том, какая мощность нужна. Выбирает оптимальное место, где будет размещено оборудование. Обязательна подготовка, которая включает не только демонтаж старого оборудования, но […]
Читать далее
12.08.2022
Что такое коаксиальный дымоход?
Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали […]
Читать далее
12.08.2022
Котел работает греет воду а батареи чуть теплые
От работоспособности котла напрямую зависит эффективность всей системы отопления. Неисправности основного нагревательного оборудования негативно сказываются на КПД контура обогрева дома, приводят к перерасходу энергоносителя. Именно потому любым поломкам, даже самым несущественным, уделяют особое внимание. Вполне объяснимы переживания людей, если котел работает, а батареи – холодные. Ведь это не только снижает уровень комфорта в доме, но […]
Читать далее
26.01.2023
Водяное отопление дома радиаторами и теплыми полами
Наша компания устанавливает котлы работающие на газовом, твердом или дизельном топливе, а также на электрические котлы: выбор зависит от доступности того или иного вида топлива, а также от потребностей потребителя тепла. В качестве носителя тепла могут выступать знакомые всем жидкости: вода, тосол, антифриз. Два последних заливают в систему, которую предполагают использовать по мере необходимости (тосол […]
Читать далее
12.08.2022
Отопление дома радиаторами
Когда на повестке дня появляется вопрос, какие батареи отопления лучше выбрать для частного дома, немало тех, кто с ностальгией вспоминает о советских чугунных «гармошках» – хоть и громоздких, но горячих, хорошо согревающих помещение. Действительно, в свое время такие батареи работали «на отлично», но сейчас, они приходят в негодность и считаются морально устаревшими. На смену им […]
Читать далее
22.01.2023
Автоматика для отопления и дома
Проблемы рационального использования тепла в холодное время года актуальна не только для частных домов, но и для офисных, торговых и производственных помещений. Вкратце рассмотрим основные существующие системы, а заодно познакомимся с протоколом OpenTherm и модулирующими газовыми горелками. Автоматика для управления системой отопления Ручное управление Просто и крайне неудобно Автоматика представляет собой встроенный в котёл термостат, […]
Читать далее
07.05.2023
Нужно ли устанавливать дополнительный расширительный бак
Добрый вечер вопрос монтаж бани а именно котёл двухконтурный настенный газовый 24 квт Волф. Я убеждаю народ что нужен дополнительный расширительный бак на систему отопления литров так на 12-14 помимо встроенного 8л у нас там 1-от котла подача и обратка к коллекторной группе на 6 выпусков для тёплого пола общая квадратура теплого пола 70 кв […]
Читать далее
26.03.2023
Модернизация отопительной системы
Стоимость тарифов на тепло и горячее водоснабжение является «неподъемной» для большинства наших соотечественников. И дело не только в желании коммунальщиков получать как можно больше прибыли. Причины данного явления банальны: удорожание углеводородов и жилой фонд, большая часть которого построена еще в середине прошлого века, когда при строительстве не обращали особого внимания на энергоэффективность. В данной публикации […]
Читать далее
22.08.2022
Требуется установка котла
Требуется установка котла: не знаете, как установить котел в доме, чтобы было тепло и недорого? Сомневаетесь, какой компании доверить организацию отопительной системы под ключ? Хотите знать конкретно, какие проблемы может вызвать неправильный монтаж котлов отопления? Обратитесь к менеджеру компании «ДИЗАЙН ПРЕСТИЖ» и получите ответ на все интересующие вопросы. Мы оказываем работы в этой сфере более […]
Читать далее
22.08.2022
Можно ли заменить газовый котел на электрический
Замена вполне возможна, но, для этого придется получить разрешение в другой организации, занимающейся электроснабжением. Документы нужны только в том случае, если электрокотел имеет мощность более 8 кВт. До этого предела производительности агрегат относится к обычным бытовым водогрейным устройствам по типу бойлера, поэтому, устанавливается без разрешений и согласований. Требуется установка котла Замена твердотопливного котла Автономная газификация […]
Читать далее
12.06.2022
Автоматизация системы отопления
Отопление: Искусственное нагревание помещения в холодный период года для компенсации тепловых потерь и поддержания нормируемой температуры со средней необеспеченностью 50 ч/год. Под системами внутреннего теплоснабжения здания следует понимать системы теплоснабжения отопления, водонагревателей, системы горячего водоснабжения, воздухонагревателей приточных установок, кондиционеров, воздушно-отопительных агрегатов, воздушно-тепловых завес и др. (СП 60.13330.2012). Основной задачей системы отопления является создание комфортных условий […]
Читать далее
08.01.2022
Тепло для загородного дома
Организуем тепло для загородного дома. Проведем тепло для частного дома от любых видов источника теплоносителя. Рост цен на энергоносители вынуждает хозяев частных домов задумываться над лучшими вариантами загородного отопления, чтобы не только эффективно, но и недорого обогревать помещения. Достаточно часто домовладельцы пытаются закупать котлы с наибольшим КПД, изучают все мелкие подробности, касающиеся выбора системы, и […]
Читать далее
22.08.2022
Из чего состоит система отопления ?
К вопросу из чего состоит система отопления, ответ простой, читайте в нашей статье. Система отопления состоит из компонентов. Наиболее важные такие. Теплогенераторы — преобразователи энергии в тепло. Это, например, котел, который использует газ, электричество или жидкое топливо, чтобы вырабатывать тепло. Бывают и другие виды топлива — я уже рассказывал об этом в статье про выбор котла. В системе отопления может быть один котел или несколько. Например, […]
Читать далее
25.02.2023
Что представляет собой отопление дома
Что представляет собой отопление дома, это набор элементов для автономной бесперебойной работы системы отопления. До строительства дома любые коммуникации казались мне сложными и непонятными. Но в частном доме я сам отвечаю за работу котельной, поэтому решил во всем разобраться. Главный принцип работы системы отопления: запасенная энергия преобразуется в тепло с помощью теплоносителя — вещества, которое накапливает тепло, — передается по трубам и через устройства отдачи тепла, например радиаторы, […]
Читать далее
23.08.2022

Что такое байпас, где ставится, для чего нужен, виды байпасов

Что такое байпас

Содержание статьи:

1 Что такое байпас, где ставится, для чего нужен
- 1. 1 Виды байпасов

Байпас — это перемычка в виде куска трубы, которая устанавливается между подачей и обраткой в системе отопления. Байпас нужен для того, чтобы сбалансировать теплоноситель или перекрыть отдельную часть магистрали, пустив его по-другому пути.

Таким образом, основной задачей байпаса в отоплении является возможность управлять потоком теплоносителя и давать бесперебойно работать системе отопления, когда производится ремонт и т. д. О том, что такое байпас, где и зачем он ставится, а также для чего нужен, читайте на сайте строительного журнала samastroyka.ru.

Итак, байпас — это кусок трубы, перемычка, которая устанавливается между подающей и обратной магистралью. Основной функцией байпаса является направление теплоносителя в обход установленного оборудования без нарушения работы всей системы отопления.

Что это значит? Например, байпас обязателен к установке в квартирах многоэтажных домов. И если нужно будет выполнить замену отопления в одной квартире, то система отопления будет нормально функционировать во всех других квартирах, а всё благодаря именно байпасу.

Плюс ко всему, не обойтись без установки байпаса и в однотрубной системе отопления. Если вы хотите иметь возможность регулировать подачу теплоносителя в однотрубной системе отопления, то сделать это без установки байпаса, увы, не получится.

Кроме того, байпас потребуется и при установке циркуляционного насоса в систему отопления. Как известно, минус при этом заключается в том, что в таком случае система отопления будет энергозависимой. То есть, без электричества не будет работать циркуляционный насос.

Однако установка байпаса в систему отопления с циркуляционным насосом полностью решает данную проблему. И если пропало электричество или поломался циркуляционный насос, то всегда можно перекрыть краны и пустить теплоноситель по байпасу, в обход циркуляционного насоса.

Виды байпасов

Существует несколько видов байпасов в системе отопления:

С ручным управлением;
Нерегулируемые и автоматические байпасы.

Важной особенностью системы является наличие запорной арматуры (кранов) не только на патрубках, но и на байпасе. В свою очередь это позволяет более тонко регулировать подачу теплоносителя путем закрывания и открывания кранов.

Давайте более подробно рассмотрим, что такое байпас и какую конструкцию имеет каждый из его видов.

Нерегулируемый байпас

представляет собой обычный кусок трубы — перемычку между подачей и обраткой в системе отопления. На нерегулируемом байпасе нет крана, а теплоноситель при этом проходит как по самому байпасу, так и по радиатору отопления, смотрите фото.

Байпас с ручной регулировкой уже имеет шаровый кран, который позволяет перекрывать поток теплоносителя или менять его пропускную способность. Поэтому главной особенностью байпасов с ручной регулировкой является несколько разных способов их использования.

Автоматические байпасы — в конструкции автоматических байпасов имеется трехходовой клапан, который подключён к автоматике котла или другому оборудованию. При этом управляет автоматическим байпасом программатор, который подаёт сигналы на закрытие или открытие трехходового крана.

Оценить статью и поделиться ссылкой:

Байпасная труба ? | Форумы DIYnot

Погрузчик

11 января 2020 г.

Надеюсь, кто-нибудь поможет мне с настоящим вопросом новичка?
В какой-то момент своей истории дом, который я только что взял, был заменен (2 или 3 раза). Я в процессе вырывания всего (включая свинец), что является лишним, но теперь пришел, чтобы снять трубы центрального отопления на первом пол, который просто прикрутили к плинтусу и убрали обратно под пол. Однако, прежде чем я просто воспроизведу то, что находится над полом под ним, все, что я знаю о CH, говорит мне, что это неправильно, но, похоже, это работает. каждый радиатор. Теперь я понимаю, что отключение любого отдельного радиатора наверху отключило бы весь этаж, но, по моему простому мнению, не должно быть простого варианта, чтобы горячая вода обошла радиатор, или это как-то связано с диаметром трубы ??
ура

Алек_т
11 января 2020 г.

Радиатор обеспечивает путь тока воды, параллельный пути через трубу, поэтому скорости потока в радиаторе и трубе будут обратно пропорциональны гидравлическим сопротивлениям радиатора и трубы.
Обычно сопротивление радиатора намного выше сопротивления трубы, поэтому большая часть потока проходит через трубу.

Денсо13
11 января 2020 г.

У вас однотрубная система.
Возможно, воспользуйтесь возможностью изменить его, если вы перемещаете трубопровод.

Погрузчик

11 января 2020 г.

Погрузчик
12 января 2020 г.

Как я уже сказал, я не эксперт! Глядя на схему, я могу ошибаться, но должна быть причина, по которой они используют две трубы вместо одной — это не только для того, чтобы они могли использовать больше медных труб! Надеюсь, инженер-теплотехник сможет прийти и объяснить, почему.

фезстер
12 января 2020 г.

Однотрубная система, такая как ваша, более неэффективна и трудна для балансировки, чем двухтрубная. Это связано с тем, что охлажденная вода на выходе из радиатора смешивается с горячей водой в “байпасной” трубе, как Вы выразились.
Если у вас есть возможность, я бы переделал его на 2-х трубную систему.

Погрузчик
12 января 2020 г.

Справедливое спасибо, а потом последний глупый вопрос 22-мм двойная труба все еще забита переходным тройником до 15 мм для входа из радиатора. .. Это будет лучше?? извините за все вопросы, но так как весь верхний этаж уже поднят, можно было бы сделать то, что лучше.
Размер трубы необходимо выбирать исходя из требований системы. В обычном жилом доме у вас обычно есть подающая и обратная трубы диаметром 22 мм с тройниками 15 мм к радиаторам. Однако это всего лишь обоснованное предположение. Если трубопроводы слишком длинные и/или радиаторы особенно большие, ваши требования могут отличаться. Здесь также будет иметь значение размер насоса.
Круто, спасибо. Сразу к Screwfix…

Д_Хейлшем
12 января 2020 г.

При переходе с однотрубного на двухтрубный вам могут понадобиться другие радиаторы. Это связано с тем, что температура воды, поступающей в радиатор, уменьшается по мере удаления от котла. Так что мощность радиатора меньше заявленной производителем. Это компенсируется установкой радиаторов большего размера.
Эта проблема не возникает в двухтрубной системе, так как все радиаторы питаются водой одинаковой температуры. (Самый дальний рад может быть на один или два градуса ниже из-за потерь тепла вдоль подводящего трубопровода.)

фезстер
12 января 2020 г.

При переходе с однотрубного на двухтрубный могут понадобиться разные радиаторы. Это связано с тем, что температура воды, поступающей в радиатор, уменьшается по мере удаления от котла. Так что мощность радиатора меньше заявленной производителем. Это компенсируется установкой радиаторов большего размера.
Эта проблема не возникает в двухтрубной системе, так как все радиаторы питаются водой одинаковой температуры. (Самый дальний рад может быть на один или два градуса ниже из-за потерь тепла вдоль подающей трубы.)
Нажмите, чтобы развернуть…
Переход с одной трубы на две трубы означает, что радиаторы будут более эффективными. Поэтому, если что, они в итоге окажутся негабаритными и смогут обогревать дом при более низких температурах подачи.

Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, воспользуйтесь нашим местным поиском ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local

. Вы должны войти или зарегистрироваться, чтобы ответить здесь.
автоматический перепускной клапан
jep49
22 февраля 2009 г.
Сантехника и центральное отопление
23
Ответы
36
просмотров
3К
22 февраля 2009 г.
jep49
Максимальное количество радиаторов
DLaing
24 сентября 2011 г.
Сантехника и центральное отопление
Ответы
9
просмотров
2К
25 сентября 2011 г.
The831Bunny
Труднодоступное расположение радиатора
CHarr
29 августа 2013 г.
Сантехника и центральное отопление
Ответы
2
просмотров
454
30 августа 2013 г.
ianmcd
Автоматический перепускной клапан | Советы по установке радиатора шириной 160 см
чатманду
16 декабря 2022 г.
Сантехника и центральное отопление
2
Ответы
15
просмотров
388
16 декабря 2022
Мадраб
Трубопроводы для двухэтажной пристройки
craig1234
29 июля 2013 г.
Сантехника и центральное отопление
Ответы
11
просмотров
2К
5 ноября 2013 г.
Галока
Делиться:

У меня есть старая однотрубная система, которая плохо работает внизу. Проблема в том, что гостиная и холл долго нагреваются. Я также хотел бы добавить небольшой рад к туалету внизу.
Система набросана в прикрепленном файле. Область под красной коробкой недоступна из-за деревянного пола/плитки.
Предлагаемые мной модификации системы во 2-м приложении. Вот они:
1) Сбросьте еще один поток и вернитесь с верхнего этажа, чтобы накормить рад холла и новый в туалете внизу. Это будет сделано как ответвление с двумя трубами, а не с одной трубой! Я, вероятно, сделаю это из меди 15 мм, если нет веской причины не делать этого? Расстояние составляет около 3 м в каждую сторону и около 3 кВт, поэтому я думаю, что 15 мм должно быть в порядке?
2) удалить байпас под радиатором салона, чтобы улучшить его производительность, по сути, сделав салон тоже двухтрубной системой (по крайней мере, в том смысле, что весь поток будет проходить через радиатор, прежде чем вернуться в котел ).
Я понимаю, что проблема с пунктом 2 заключается в том, что если сработает TRV гостиной, то сработают и другие 2 радара столовой, но я думаю, что это приемлемая цена, чтобы получить немного тепла в гостиной, и я Пожалуй, просто уберу салонный ТРВ, так как он все равно всегда на максе.
Котел представляет собой конденсационный комбинированный котел мощностью 30 кВт, поэтому я также, возможно, ожидаю небольшого повышения эффективности за счет удаления байпаса?
Мой вопрос: кажутся ли предлагаемые изменения разумными, и нужно ли мне утомиться от каких-либо других факторов (я понимаю, что потребуется повторная балансировка)?
Спасибо!
Текущая планировка:
Предлагаемая планировка:
Текущий:

Доггит
15 фев 2018

Спасибо за предупреждение! Можете ли вы немного уточнить, почему это может испортить это? Насколько я понимаю, это в основном переделка бедняка на двухтрубную систему, с той оговоркой, что там 3 рад последовательно??
Я согласен, что надлежащее преобразование было бы идеальным, но с кафельными/деревянными полами это не совсем вариант, если только он не является отчаянным.

Доггит
15 фев 2018

У вас нет гарантии, что вода будет течь в нужном вам направлении; Вам лучше врезаться в основную трубу, перенаправить ее на новый рад, а затем направить обратно. Если у вас кафельный пол и т. д., рассмотрите возможность прокладки подающих и обратных труб под комнатами на 1-м этаже, а затем опускайте трубы по стенам в углах, а затем прокладывайте их вдоль радиаторов.
Да, капли сверху были бы намного лучше. Ваша измененная система выше выглядит кошмаром для баланса с радами, подаваемыми тремя разными способами. Радиаторы внизу всегда страдают из-за подъема тепла и благоприятствуют радиациям наверху. Одна трубка только усугубляет ситуацию.
Я вижу вашу точку зрения на балансировку — спасибо!
Как насчет этого: если я спущусь сверху в холл и нижний туалет (т. е. предложенный мод 1) прямо из основного 22мм потока и обратки, рядом с котлом, а остальные пока оставлю в покое (оставить обход салона как есть), будет ли это разумным решением в краткосрочной перспективе? Другими словами, предложенная мною компоновка на скетче выше, но с неповрежденным байпасом.
Думаю, я последую твоему совету, в конце концов их всех накормят сверху, но хотелось бы делать это по одному, пока позволяет время. Так может ли гибрид 1-трубная/2-трубная все испортить?
Удачи.

РеганандКартер
15 февраля 2018 г.

Хм. ‘гибридный’. Я мог бы подобрать для этого другие слова.
Да, оставьте перепускную трубу на месте и пока вставьте f и r для двух радов. Удаление этого байпаса может иметь еще более пагубные последствия для двух других радов, которые все еще будут находиться на одной трубе. Затем запускайте капли в однотрубные рады, когда позволяет время.

Доггит
15 февраля 2018 г.

Что ж, если вы выберете гибридную систему, то новые радаторы будут работать, и есть все шансы, что старые радаторы тоже будут в порядке, и прелесть этой идеи в том, что она покажет вам, почему вы должны затем закончите работу должным образом.
Нi
Буду рад, если вам пригодится.
Я делал эту систему разными способами.

16 фев 2018

Спасибо, Змицер. Думаю постепенно заменю его на 2-х трубный. Но что-то подобное может немного помочь в краткосрочной перспективе…
Одна вещь, которая меня беспокоит, особенно при наличии конденсационного комби, заключается в том, что я подозреваю, что довольно много потока просто проходит по контуру, не попадая в рад, поэтому возвращается в котел довольно горячим. Запускаясь с холода, котел почти сразу модулирует. Я не думаю, что какие-либо модификации одной трубы могут это остановить (кроме удаления байпаса; но, как говорят Доггит и Риган, это, вероятно, очень плохая идея для других) причин!)
Всем привет. Очень признателен за хороший совет.

газдаз36
16 фев 2018

Первое, что я хотел бы сказать, это то, что большинство TRV не подходят для использования в однотрубной системе.
Во-вторых, просто укусите пулю и полностью переделайте в 2-трубную систему.
Уровни комфорта и время прогрева будут значительно улучшены, поэтому в долгосрочной перспективе это будет более экономичный вариант
Спасибо, Змицер. Думаю постепенно заменю его на 2-х трубный. Но что-то вроде этого может немного помочь в краткосрочной перспективе…
Одна вещь, которая беспокоит меня, особенно при наличии конденсационного комби, заключается в том, что я подозреваю, что довольно много потока просто проходит по контуру, не попадая в рад, поэтому возвращается в котел довольно горячим. Запускаясь с холода, котел почти сразу модулирует. Я не думаю, что какие-либо модификации одной трубы могут это остановить (кроме удаления байпаса; но, как говорят Доггит и Риган, это, вероятно, очень плохая идея для других) причин!)
Всем привет. Очень признателен за хороший совет.
Нажмите, чтобы развернуть…
Трубки One — это действительно пережитки ушедшей эпохи. Они, несомненно, убьют большую часть эффективности конденсационного котла, потому что конденсаторы лучше всего работают при низкой температуре возврата. Ваши темпы возврата будут слишком высокими. Но плохая экономия — это второстепенное соображение по сравнению с комфортом.

ЗмицерМарс
16 фев 2018

Водопроводчик / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local

. Вы должны войти или зарегистрироваться, чтобы ответить здесь.
ТРВ, на которых рад в домике
по бюджету
10 апр. 2019
Сантехника и центральное отопление
Ответы
4
просмотров
1К
9 мая 2019
onbudget
Безумная логика центрального отопления !!!
Мдрэндалл
20 ноября 2005 г.
Сантехника и центральное отопление
Ответов
2
просмотров
654
20 ноября 2005 г.
mdrandall
Плохая теплоотдача радиаторов на первом этаже
GoodDIYjob
12 окт. 2017 г.
Сантехника и центральное отопление
2
Ответы
20
просмотров
3К
2 декабря 2017 г.
GoodDIYjob
негабаритные рад и trv’s
wiffola
20 января 2012 г.
Сантехника и центральное отопление
Ответы
1
просмотров
565
20 января 2012 г.
Дэн Робинсон
Новая система центрального отопления Слишком жарко в холле / Слишком холодно в гостиной
Риальто
10 марта 2016 г.
Сантехника и центральное отопление
Ответы
6
просмотров
867
10 марта 2016 г.
