Байпас в системах отопления дома

Общий вид устройства

Содержание:

  • Что это за устройство?
  • Байпас и однотрубная система отопления

За создание и поддержание в доме или квартире оптимального температурного режима отвечает в первую очередь отопительная система.

Любой человек когда-либо испытывал не комфортные ощущения от того, что в квартире было или слишком жарко, или слишком холодно.

Во избежание возникновения таких проблем следует внимательнейшим образом подойти к процессу установки и дальнейшего обслуживания системы отопления в Вашей квартире.

Если в Вашем случае речь идет о водяной системе отопления, то рациональным решением будет обеспечение регулирования поставки воды в радиаторы. Тогда весьма хорошим выходом станет установка такого узла, как обводной трубопровод или, другими словами, байпаса.

Байпас помогает при съеме радиаторов отопления

Байпас для отопительной системы — это обводной трубопровод, который необходим, прежде всего, для транспортировки теплоносителя параллельно запорной и регулирующей арматурной установки.

Именно без этого элемента невозможно выполнить ремонт отопления без приостановления подачи теплоносителя в трубах. Помимо этого, байпас также может помочь ускорить процесс заполнения и опорожнения водной отопительной системы.

Но самая главная функция байпаса – это регулировка подачи теплоносителя в отопительное кольцо.

Двухтрубная отопительная система изначально предполагает подключения к двум веткам трубопровода:

  • Подающего направления – в данном случае она подает теплоноситель в радиаторные отсеки
  • Обратного направления – тогда она возвращает охлажденный теплоноситель из радиаторных отсеков

Используя подобную схему обогревательного кольца можно с легкостью отрегулировать объем теплоносителя, подаваемого в трубопроводы каждого конкретно взятого отопительного устройства.

В современных приборах это происходит автоматически при помощи встроенных терморегуляторных приборов. На любом современном отопительном устройстве присутствует уникальный терморегулятор, который, срабатывая на изменения в температурном режиме окружающего пространства, самостоятельно подает необходимый объем теплоносителя в радиаторные отсеки.

Необходимо запомнить то, что наличие индивидуального терморегулятора на отопительных устройствах есть обязательным и поэтому является нормативной единицей государственных коммунальных инстанций.

Другой вариант регулирования поставки воды в отопительные трубы, так называемый, механический, состоит в приобретении и установке байпаса. Как и в первом варианте с терморегулятором, байпас также необходимо установить вблизи каждого из радиаторов, принцип действия которого в ручной регулировке поставки воды с помощью запорно-регулирующей арматурной установки.

Важно: В случае если в доме или квартире установлен котел старого образца, то для преумножения показателя коэффициента полезного действия непосредственно его и всей отопительной системы в общем, проводят монтирование циркулярного насоса.

Для этого с помощью газосварки вырезают необходимый определенный участок трубы и монтируют циркулярную установку вместе со всеми необходимыми для стабильной и бесперебойной работы элементами. Неоспоримым плюсом циркулярной установки также является значительное сокращение расходов на обогрев своей квартиры или частного дома.

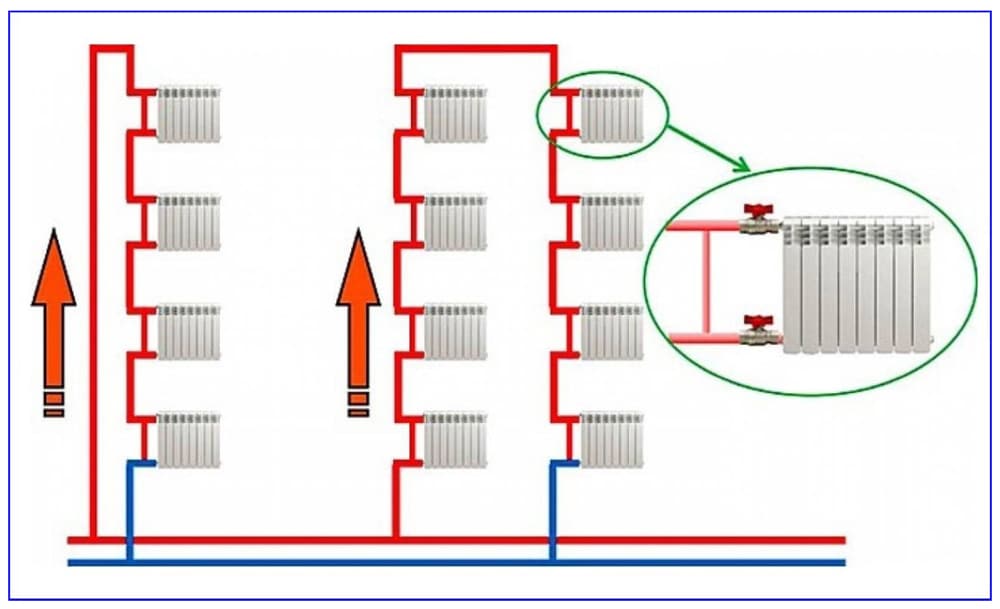

Байпас и однотрубная система отопления дома

Случаются ситуации, в которых технически устаревшая однотрубная система отопления, функционирует весьма стабильно.

Тогда в жилом помещении возможна довольно жаркая температура, и отопительную систему также необходимо оснащать обводными трубопроводами. Под этим подразумевается установка замыкающих узлов возле каждого из радиаторов.

В жизни это имеет следующие нюансы и особенные детали:

Шаг 1: Производится установка байпаса (обводной трубы), необходимого для поставки воды из подвода (верхнего трубопровода) в отвод (нижний трубопровод). В данной ситуации радиаторный отсек полностью перекрывается и вода (теплоноситель) направляется к соседям по дому. Следует учесть также, что при выборе обводной трубы она должна быть на размер меньше основного трубопровода.

Шаг 2: Выбирая участок, где в дальнейшем будем располагаться обводная труба, необходимо в обязательном порядке позаботиться о том, чтобы он находился максимально далеко от верхнего участка трубы и как можно ближе к самому радиатору.

Шаг 3: Далее устройство монтируется непосредственно на месте предполагаемой установки с помощью либо трубы и тройников, либо методом газосварки. Помимо перечисленных вариантов, обводную трубу возможно приобрести в специализированном магазине стройматериалов либо сантехники.

Шаг 4: В промежутке входного отверстия между обводной трубой и радиатором необходимо обязательно установить вентиль регулировки или же индивидуальный терморегулятор. Зависимо от того, что предпочтет человек, устанавливающий или регулирующий отопительную систему квартиры, разнится и степень автоматичности подачи воды.

Шаг 5: Также необходимо обратить свое внимание на то, что объем поставляемой в систему отопления воды при монтировке замыкающего узла уменьшится порядка на 30 — 35%. А это может спровоцировать понижение коэффициента теплоотдачи непосредственно самого радиатора примерно на 10%.

Вышеуказанный нюанс никаким образом не окажет отрицательного влияния на КПД, так как отопительная система и без этого выделяет избыточное количество тепла.

О том, какие есть виды байпасов и в чем основное преимущество их установки вы можете узнать из этого видео:

Наиболее оптимальным и рациональным решением будет установка современной отопительной системы, в которой все трубы и их оставляющие будут спрятаны в обшивке стен и пола.

При этом специалисты советуют воспользоваться продукцией ведущих торговых марок с уже готовыми элементами, которые необходимо только смонтировать.

Что такое байпас в системе отопления, и для чего нужна эта перемычка?

Байпас установлен

Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.

Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.

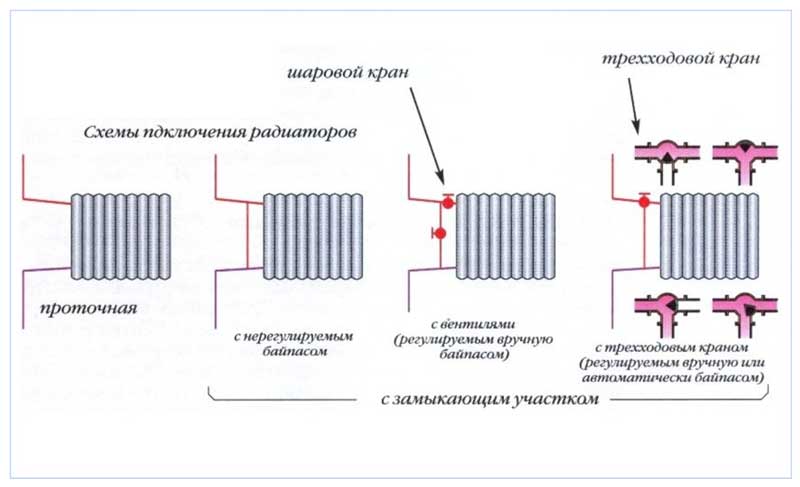

По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.

Это нужно для нескольких целей:

  1. Для регулировки количества горячей воды в батареях.
  2. Обеспечения функционирования энергозависимых систем.
  3. Повышения эффективности самой простой однотрубной системы отопления.

Как работает байпас в конкретном варианте?

Содержание

  1. Регулировка горячей воды в батареях
  2. Обеспечение функционирования отопления при возникновении перебоев с электричеством
  3. Восстановление однотрубного отопления
  4. Как установка байпаса влияет на энергозатраты
  5. Заключение по теме

Регулировка горячей воды в батареях

При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.

Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления. А это очень важно, особенно зимой.

Обеспечение функционирования отопления при возникновении перебоев с электричеством

Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»

Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.

Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю.

Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.

Восстановление однотрубного отопления

Модуль с краном

Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.

Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:

  • Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
  • Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
  • Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.

Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат.

Как установка байпаса влияет на энергозатраты

Тот, кто пожелает установить у себя байпас, сделав его частью отопительной системы, увидит, что расходы на работу энергоносителя заметно уменьшатся.

На что обратить внимание

В системе автономного отопления описываемое устройство помогает контролировать объем теплоносителя, уменьшать или увеличивать его эффективность на треть. А это, в свою очередь, увеличивает или снижает эффективность теплоотдачи установленных приборов отопления примерно на 10%. В реальной жизни подобные цифры довольно ощутимы. А все потому, что никогда нет переизбытка тепла.

Если параметры отопительных приборов подобраны с учетом существующих нормативов, то запас их эффективности с использованием байпаса увеличивается на 15%. Как видите, байпас становится универсальным рычагом, позволяющим создавать комфортные условия в зимнее время. При этом счета на коммунальные услуги заметно уменьшаются.

Заключение по теме

К сожалению, не все обыватели устанавливают байпасы, когда проводят монтаж отопления своими руками. Многие считают, что это не самая необходимая часть. Но нередко приходится сталкиваться с проблемой неожиданного ремонта радиаторов. И вот тут-то байпас очень пригодится. Если его нет, то приходится отключать отопительный котел, сливать весь теплоноситель и только после этого проводить ремонт. После окончания всех работ и установки отремонтированного радиатора надо заполнить систему теплоносителем и довести его до необходимой температуры.

Это слишком долго, поэтому дом быстро остынет. С байпасом этого бы не произошло. Надо только открыть шаровой кран на нем и закрыть два отсекающих вентиля на отопительной батарее. Теперь радиатор можно снимать и ремонтировать, а отопление так и будет работать в штатном режиме.
