Расширительный бак для открытой системы отопления



    Указанное приспособление используется в системах отопления для предотвращения ее поломок при увеличении объема и давления теплоносителя, что происходит при нагревании. Защитой открытого контура является расширительный бак с автоматической подпиткой, который предохраняет водяную рубашку от перегрева, устраняя тем самым возможность создания давления в гидросистеме.

    Если быть точным, то при повышении температуры воды, циркулирующей в системе, от 5 до 100 °C ее объем становится на 4% больше. И это много, так как деться ей в трубах и радиаторах некуда — там нет свободного места.

    В результате несколько сот грамм в небольшой системе отопления или несколько литров в достаточно крупной повышают давление до критических значений и приводят к возникновению мощных гидроударов.

    Что влечет за собой выдавливание прокладок, поломку фитингов, радиаторов и дорогостоящий ремонт – все это в самый неподходящий момент.

    Расширительный бачек принимает объем воды без роста давления в тот момент, когда температура в Турбокамине высокая. Поплавок, который находится в бачке, автоматически впускает холодную воду в водяной плащ камина.

   Принцип действия расширительного бака можно объяснить на примере кастрюли с кипящей водой. С ростом температуры в воде начинают образовываться пузырьки воздуха. Чем выше температура, тем этих пузырьков больше,  появляется также пар и “бульканье”. Эти явления исчезают в тот момент, когда доливаем в кастрюлю холодную воду.

   На этом принципе работает расширительный бачок, принимая на себя горячую воду, пар и пузырьки воздуха, одновременно охлаждая водяную рубашку холодной водой.

   Такие резервуары являются крайне простыми – в качестве расширительного бака всегда может использоваться обычное ведро, специально изготовленная емкость из подручных материалов, канистра, что-либо подобное.

Что предлагаем мы:

1. Это специальный бачок, изготовленный  из нержавеющей стали с антикоррозийным покрытием
2. Есть автоматическая подпитка воды в систему (для открытой системы отопления, где теплоносителем является вода)
3. Специальный поплавок, соединенный с клапаном из нержавеющей стали, изготовленный из пластика, устойчивого к  высоким температурам и воздействию агрессивных веществ
4. Резьбовые патрубки, облегчающие подсоединение бочка к системе отопления
5. Специальные прокладки, изготовленные из материала EPDM устойчивы к воздействию высоких температур
6. Специальные кронштейны для крепления на стене.





   Рекомендации по сборке:

1.     Следите за состояния воды в камине с водяной рубашкой.
2.     В открытой системе отопления подпитка осуществляется путем открывания поплавкового клапана, открывающегося  автоматически в момент понижения в  расширительном баке уровня воды меньше минимального значения
3.    Следует обратить особое внимание на защиту бачка  от  возможности  замерзания воды в нем и в патрубках. Расширительный бак, патрубок для подпитки, индикаторный патрубок и трубка слива должны быть размещены в промещении, в котором температура воздуха выше 0 градусов C.





   Патрубки слива и подпитки подсоединенные к бачку  должны иметь диаметр 28 мм. На трубах не допускается размещать запорную арматуру, могущего вызвать полное или частичное перекрытие  водяного потока. Значение величины потока в клапане питания расширительного бачка должно быть таким, чтобы оно не превышало возможности сливного патрубка для слива излишков воды в канализацию. Это касается как обычного режима работы, а также для выброса воды в момент перегрева аппарата.

Расширительный бачок открытой системы отопления жилогоАвтомобили на альтернативном топливе

Это устройство играет очень важную роль. Расширительный бачок открытой системы отопления способствует обеспечению непрерывной и эффективной подаче тепла.

Расширительный бачок открытой системы отопления в разнообразном исполнении

Конструкция бачка примитивна, но не стоит к нему относиться пренебрежительно. Правильно рассчитанный, изготовленный и установленный, этот элемент системы отопления будет отрабатывать свое назначение.

Рассмотрим его именно в этой конструкции отопления индивидуального дома. Она имеет две особенности. Во-первых, здесь предусматривается циркуляция теплоносителя естественным образом. Во-вторых, теплоноситель в виде воды постоянно сообщается с атмосферным воздухом. Это происходит через полость расширительного бачка.

Зачем он нужен

Назначение устройства состоит в обеспечении нормальной работы системы отопления. Он принимает в свою полость увеличивающийся при нагреве объем теплоносителя. Это естественный природный процесс, когда вода, нагреваясь, требует дополнительного пространства.

Использование расширительного бака в конструкции отопления

Поскольку это открытая конструкция, то давление в этом случае не увеличивается. Теплоноситель просто занимает свободный объем расширительного бачка. Отсюда и происходит его название.

Здесь следует сказать о важности вопроса, что такое расширительный бачок открытой системы отопления. Для понимания приведем пример. Если 100 литров теплоносителя в виде воды нагреть до температуры 90^оC, ее объем увеличится примерно на 3,5 литра. Это уже не такая малая величина. Чтобы с ней справиться, бачок должен иметь соответствующий свободный объем.

При снижении температуры вода сжимается и уходит. Ее уровень в бачке падает. Так происходит периодически и постоянно в зависимости от режима работы.

Прием воздушных пробок

Второе назначение бачка в приемке, образовывающихся при нагреве воды, пузырьков воздуха. Это происходит также исходя из свойств воды. При правильном выборе места его расположения, в полость бачка попадают все воздушные накопления. Преодолев уровень воды, они просто испаряются в атмосферу.

Выход воздушной пробки через открытую часть бачка

Место удалившегося воздуха занимает вода, которая залита в расширительный бак. Таким образом в трубах и батареях не образуется воздушных пробок.

Как должен быть устроен расширительный бачок открытой системы отопления

Это емкость, имеющая, как правило, форму параллелепипеда. Верхняя крышка не должна быть герметичной. Ее назначение в предотвращении попадания мусора в бачок. Поэтому здесь давление всегда равно атмосферному, что позволяет пузырькам воздуха испаряться.

Изделие изготавливается предпочтительно из нержавеющего металла. В нижней части врезается труба, через которую бачок присоединяется к отоплению. По ней удаляются воздушные пробки и происходит пополнение уровня воды.

Читайте также: Уплотнение резьбы нитью

Дополнительные присоединения

Чтобы расширительный бачок открытой системы отопления работал нормально, нужны еще два подключения. Во-первых, это патрубок для соединения трубопровода, подающего в бачок воду для пополнения ее количества. Во-вторых, штуцер, служащий для контроля уровня заливаемой воды и сброса ее лишнего количества.

Расположение присоединений расширительного бачка

Местом его расположения является уровень не выше трех четвертей заполнения бачка. К нему присоединяется труба (или шланг), сообщающиеся с местом слива в канализацию или специальную емкость. Момент начала слива воды свидетельствует о достижении нужного уровня.

Иногда для контроля заполнения бачка применяют прозрачную полиэтиленовую трубку. Она присоединяется к нижнему патрубку и располагается вертикально. Количество заполняемой воды видно через ее стенку. Этот способ не является практичным. Бывают случаи размещения расширительного бачка на полу чердачного помещения. Тогда он не виден, как не виден уровень воды в полиэтиленовой трубке.

Объем бачка

Расширительный бачок открытой системы отопления по объему рассчитывается по нескольким параметрам. Главное — это количество литров используемой воды. Далее нужно понимать, до какой температуры она будет нагреваться. Не обойтись и без табличной величины температурного расширения воды в зависимости от давления.

Один из вариантов исполнения бачка с поплавком и автоматическим пополнением

Чтобы не утомлять расчетами, лучше привести готовый результат, подтвержденный практикой. Объем расширительного бака принимается на уровне 10% от объема воды, которую вмещает система отопления. Недостатка теплоносителя допускать нельзя. В такой ситуации бачок может стать причиной завоздушивания.

Где нужно устанавливать и как контролировать

На открытой системе отопления расширительный бачок должен монтироваться в самой высокой ее точке. Только здесь он будет способен выполнять предусмотренные функции. Если расположить емкость в ином месте, то вода будет просто выдавливаться из нее.

Схема, как должен располагаться расширительный бачок открытой системы отопления

Контролировать уровень заполнения бачка нужно периодически – хотя бы один раз в неделю. Для этого следует приоткрыть кран, установленный на трубе подачи воды к бачку. Далее ожидать, пока жидкость не начнет сливаться в переливной патрубок и не появится в канализации. Это будет означать, что расширительный бачок открытой системы отопления заполнен до нужного уровня.

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Расширительные баки по сравнению с буферными баками

Расширительный бак позволяет расширять и сжимать систему, когда она нагревается и охлаждается, и обеспечивает напор для циркуляционного насоса. Буферный резервуар увеличивает объем системы отопления или охлаждения и помогает предотвратить короткие циклы.

Что такое буферный резервуар?

Буферный резервуар представляет собой изолированный сосуд для воды; они обычно не содержат змеевиков или теплообменников. Вместо этого большинство из них будут иметь верхнее и нижнее соединения, а некоторые будут иметь внутреннюю перегородку. Буферные баки не следует путать с термоаккумуляторами, так как они не заменяют бак с горячей водой.

Основная роль буферного резервуара заключается в поддержании минимального объема воды «в контуре» при очень низкой тепловой нагрузке. Это предотвращает короткие циклы теплового насоса и обеспечивает обходной путь для поддержания минимального расхода через тепловой насос, если большинство зон нагрева отключены. Минимальный расход и минимальный объем воды в контуре необходимы для эффективной работы теплового насоса.

Что такое расширительный бак?

Расширительный бак устанавливается непосредственно над водонагревателем на входе холодной воды, чтобы сдерживать давление воды из-за расширения воды при нагреве. Существует несколько различных типов расширительных баков, в том числе баки-дозаторы и мембранные баки.

Узнайте больше о различиях между расширительными баками-дозаторами и расширительными баками с диафрагмой в нашем блоге Баки-дозаторы и мембранные баки.

Узнайте больше о различиях между расширительными и напорными баками в нашем блоге «Расширительные баки и напорные баки».

Расширительные баки Bell & Gossett

Расширительные баки Taco

Буферный бак Часто задаваемые вопросы

Где находится буферный бак в системе горячего водоснабжения?

Между котлом и системой отопления (зонами).

Для чего нужен буферный бак для горячей воды?

Буферный бак служит для дополнительного хранения воды в системе отопления, что позволяет избежать коротких циклов работы котла.

Почему у моего котла короткий цикл?

Котел рассчитан на обогрев всего дома или здания. Не все зоны звонят одновременно; когда меньшие зоны требуют тепла, котел достигает верхнего предела быстрее, чем должен, что приводит к короткому циклу. Короткие циклы снижают эффективность нагрева и увеличивают расходы на топливо. Это также приведет к дополнительному износу котла и системы отопления. Буферный резервуар может помочь сэкономить энергию, сократить объем обслуживания и продлить срок службы системы. Короткие циклы могут вызвать несколько проблем: снижение энергоэффективности, сокращение срока службы компрессора, нарушение энергоснабжения и, очень редко, внезапный отказ компрессора из-за нехватки смазки.

Как накопительный бак помогает уменьшить количество коротких циклов?

Когда небольшая зона требует тепла, она сигнализирует о включении котла. Излишняя нагретая вода циркулирует через буферную емкость, поскольку циркуляционный насос проталкивает котловую воду через зону. Этот дополнительный объем предотвращает короткое циклирование котла. Когда потребность в отоплении превышает мощность котла, дополнительный объем буферного бака удовлетворяет дополнительную потребность. Когда потребность в отоплении равна мощности котла, вода из котла будет течь через бак для удовлетворения потребности.

Как определить размер буферного бака для горячей воды?

Существует несколько сведений, которые необходимо знать, чтобы правильно подобрать размер буферного бака для горячей воды. К ним относятся:

• Минимальная выходная мощность котла в БТЕ/час
• Наименьшая нагрузка в БТЕ/час
• Разность температур в градусах по Фаренгейту
• Время цикла котла (минимальное) в минутах

Формула для расчета буферного бака горячей воды:

Что делают буферные баки в системе охлажденной воды?

Буферные баки обеспечивают дополнительный объем воды в замкнутой системе охлажденной воды. Дополнительная емкость, обеспечиваемая баком, снижает количество циклов работы компрессорного агрегата, улучшает контроль температуры и обеспечивает более стабильную работу системы. Буферные резервуары обычно имеют внутреннюю перегородку. По мере того, как системная вода поступает в бак, она поднимается вверх и проходит через перегородку, а затем снова падает вниз, чтобы выйти из бака, обеспечивая надлежащую циркуляцию воды и полное использование объема бака.

Буферные баки используются в каждой системе охлажденной воды?

Нет. Некоторые системы имеют достаточный объем воды, поэтому дополнительное хранилище, обеспечиваемое буферным баком, не является обязательным.

Где в контуре охлажденной воды устанавливается буферный бак?

Он должен быть установлен на стороне всасывания насоса, где давление не меняется.

Почему фланцы буферного резервуара расположены внизу, а не сверху?

Соединения и перегородка расположены в нижней части бака для обеспечения более низкого центра тяжести. Танк был бы тяжелым сверху и с большей вероятностью опрокинулся бы, если бы они были расположены вверху.

Для чего используются соединения вверху и внизу бака?

Верхний патрубок можно использовать для установки воздухоотводчика, а нижний можно использовать как патрубок для продувки. Эти соединения также могут оставаться заглушенными.

Будет ли буферный резервуар работать в перевернутом положении, подвешенный к трубопроводу?

Да, хотя должны быть приняты меры для обеспечения надлежащей поддержки сырого веса судна.

Как определить размер буферного резервуара для охлажденной воды?

Есть несколько сведений, которые необходимо знать, чтобы правильно определить размер буферного резервуара для охлажденной воды. Их:

• Холодопроизводительность чиллера в тоннах
• Рекомендованная вода системы чиллера в галлонах/тоннах
• Фактический объем воды в системе в галлонах

Формула для определения размера буферного резервуара охлажденной воды:

Буферные резервуары по производителю

Буферные резервуары Taco

Буферные резервуары часто используются в системах HVAC для обеспечения дополнительного объема жидкости для предотвращения коротких циклов нагрева или охлаждения. . Линия буферных резервуаров для охлажденной и горячей воды Taco рассчитана на длительный срок службы. Они предлагают размеры резервуаров от 50 галлонов до 3000 галлонов в 22 объемах резервуаров, чтобы соответствовать указанным размерам соединений для конкретной рабочей площадки. Кроме того, каждая модель доступна с системными соединениями на боковой стороне резервуара, расположенными либо высоко, либо низко, в соответствии с требованиями применения.

Буферные резервуары для охлажденной и горячей воды Taco также предлагают множество вариантов изоляции для удовлетворения ваших потребностей. Буферные резервуары Taco применяются в системах водяного отопления, замкнутых контурах охлаждения, системах кондиционирования воздуха, жидкостном отоплении и охлаждении, системах с концентрацией воды/гликоля до 50% и солнечной/геотермальной энергии.

Характеристики буферного резервуара Taco

• Разработан, изготовлен и испытан в соответствии с ASME Section VIII, Div. 1 требования
• Все изготовление производится в доме
• Компьютеризированный выбор для быстрого и простого проектирования
• Стандарт конструкции из углеродистой стали (дополнительно из нержавеющей стали)
• Доступны фланцевые, пазовые или резьбовые соединения
• Доступен широкий выбор пакетов изоляции
• Доступен в вертикальной или горизонтальной конфигурации с различными вариантами расположения сопла
• Предлагается в конфигурации сопла 180° или 90° для экономии места в машинном отделении
• Предлагается с анкерными зажимами для крепления к полу
• Прочная внутренняя перегородка
• Регистрационный номер Национального совета
• Регистрация CRN (необязательно)

Эксплуатационные характеристики буферного бака Taco

• Вместимость: 50–3000 галлонов, стандарт
• Размеры фланцев: 2–12 дюймов, стандарт
• Диаметр: 20-84 дюйма
• Высота: 50–160 дюймов
• Рабочее давление: стандартное 125 фунтов на кв. дюйм (опционально более высокое давление)
• Максимальная рабочая температура: 375°F (опционально более высокие температуры)

Запросить цену на буферные резервуары Taco

Буферные резервуары Taco Брошюра

Буферные резервуары AMTROL

Буферные резервуары AMTROL ASME увеличивают емкость непитьевых закрытых систем, помогая уменьшить цикличность, улучшить контроль температуры и обеспечить более стабильную работу системы. . Они доступны для охлажденной и горячей воды. Буферные резервуары AMTROL соответствуют всем стандартам стандартов ASME Section VIII, Division 1.

Характеристики буферного бака охлажденной воды AMTROL

• Внутренняя перегородка способствует правильной циркуляции воды
• Доступно до 1040 галлонов
• Соединения от 3 до 12 дюймов
• Максимальное рабочее давление: 125 или 150 фунтов на кв. дюйм изб.
• Максимальная рабочая температура: 450°F
• Доступны сейсмостойкие ограничители, порты датчиков и трубные соединения с канавками

Характеристики буферного бака горячей воды AMTROL

• 2-портовые баки увеличивают массу системы
• 4-портовые баки добавляют массу системы и гидравлическое разделение
• Доступно до 300 галлонов
• Соединения: 2″, 3″ и 4″
• Максимальное рабочее давление: 125 или 150 фунтов на кв. дюйм изб.
• Максимальная рабочая температура: 450°F
• Доступны сейсмостойкие ограничители, порты датчиков и трубные соединения с канавками

Технические характеристики буферного бака для охлажденной и горячей воды AMTROL

• Корпус: Стальная конструкция, одобренная ASME
• Фланцы: ASME 150 фунтов
Соединения серии
• CWBT: 3″, 4″, 6″, 8″, 10″ и 12″
• Соединения серии HWBT: 2″, 3″ и 4″
• Покрытие: красная оксидная грунтовка

Сделать запрос на Буферные баки AMTROL

Каталог буферных баков AMTROL

типы, устройство, назначение + пример расчета

В современных реалиях расширительный бак для открытого отопления давно и безвозвратно потерял конкуренцию более современным и эффективный закрытый резервуар.

Тем не менее, устаревшее оборудование активно используется. А в ряде ситуаций даже имеет некоторые преимущества перед технологическими мембранными баками.

В этом материале мы разберем его назначение и конструктивные особенности, а также ознакомимся с принципом работы и правилами расчета данного типа бака.

Содержание статьи:

• Назначение бака в системах открытого типа
• Характеристики открытого бака
  • Особенности конструкции бака
  • Форма и материал изготовления
• Принцип действия устройство
• Как произвести расчет?
• Выводы и полезное видео по теме

Назначение бака в системах открытого типа

Указанное устройство применяется в системах отопления для предотвращения его поломок при увеличении объема и давления теплоносителя, что происходит при отоплении .

Если быть точным, то при повышении температуры воды, циркулирующей в системе, с 5 до 100°С ее объем становится больше на 4%. И это очень много, так как в ней трубы и радиаторы девать некуда – свободного места там нет.

Избыток теплоносителя выдавливается в открытый расширительный бачок из системы отопления, что исключает поломку его частей в результате повышенного давления. Которая возникает из-за того, что воду нельзя выжать, и она сама заметно увеличивается в объеме при повышении температуры. После остывания теплоноситель возвращается в систему отопления

В результате несколько сотен граммов в малой системе отопления или несколько литров в достаточно большой системе повышают давление до критических значений и приводят к мощным .

Что влечет за собой выдавливание прокладок, поломку арматуры, радиаторов и дорогостоящий ремонт – все это в самый неподходящий момент.

А после снижения температуры охлаждающей жидкости ее избыток снова становится необходимым для эффективного функционирования системы, поэтому их необходимо вернуть, причем в полном объеме. В случае испарения жидкость необходимо восполнить.

Характеристики открытого бака

Такие баки предельно просты – в качестве расширительного бака всегда можно использовать обычное ведро, специально изготовленную емкость из подручных материалов, канистру или что-то подобное.

Конструктивные особенности бака

Основными требованиями к конструкции являются:

• наличие достаточного объема;
• отсутствие герметичности.

То есть допускается даже отсутствие крышки, хотя желательно – она ​​защищает частицы грязи от попадания в систему отопления.

Бак, который планируется использовать в качестве расширительного бака, должен быть оборудован трубой, к которой он подключается от системы отопления . Это единственное обязательное приспособление.

Конструкция любого расширительного бака предельно проста – это обычный бак, оснащенный одним или несколькими входами/выходами. Что позволяет лишней жидкости скапливаться, сливаться. Наиболее технологичные резервуары снабжены подводом воды, сливным краном, который нужен для транспортировки воды в канализацию при слишком больших объемах

Но для комфорта и устранения мелких неприятностей целесообразно использовать следующие аксессуары:

• Переливной шланг или трубка – такой конструктивный элемент необходим на случай переполнения расширительного бачка. То есть этот конструктивный элемент, отводя жидкость в канализацию или просто за пределы здания, исключает возможность затопления.
• Водопровод – необходим для пополнения системы отопления водой. Без него вполне можно обойтись, но следует понимать, что эту процедуру придется проводить с ведром в руках. Хотя в последнем случае конструкция будет дешевле.

Поскольку расширительные баки часто устанавливаются на чердаках, следует позаботиться о его теплоизоляции. Что исключает замерзание жидкости и выход из строя всей системы.

В качестве теплоносителя может использоваться только обычная вода. Потому что современные эффективные антифризы в открытых бачках быстро испаряются. Что приводит к значительному удорожанию всей процедуры обогрева помещения.

Кроме того, пары антифриза почти всегда токсичны, что сказывается на здоровье жителей. Подробнее о видах теплоносителей для системы отопления и их особенностях мы говорили в .

Форма и материал изготовления

Форма бака значения не имеет, поэтому может быть любой:

• круглый;
• прямоугольный;
• трапециевидные и т. д.

Материал изготовления может быть любой металл или даже пластик, но так как теплоноситель может нагреваться до значительных температур, он должен быть термостойким.

Этот рисунок помогает понять принцип работы расширительного бачка. На изображении слева показана охлаждающая жидкость в холодном состоянии. У него превышение предусмотренного объема. Но, когда начнется прогрев (рисунок справа), то вскоре появится лишняя вода. На самом деле лишней жидкости немного, но этого достаточно, чтобы найти слабое место в системе и образовать течь или вызвать поломку оборудования

В продаже есть различные варианты открытых расширительных баков, среди которых легко выбрать наиболее подходящий. Или сделать из подручных материалов импровизированный бак, который будет играть роль расширительного бачка.

Принцип работы устройства

Расширительный бак входит в состав простейших систем отопления, работающих по законам физики. Когда движение жидкости по трубам и радиаторам осуществляется самотеком, перепад давления обеспечивает для этого энергию.

Чтобы не мешать естественному теплообмену и водяному контуру, расширительный бак должен быть установлен в самой высокой точке всей системы отопления, а котел должен стать самой нижней. Подробнее об установке и подключении бака мы говорили в .

В противном случае наличие танка не даст нужного эффекта. Что не защищает от повышенного давления, гидроударов и последующих поломок.

Важным преимуществом открытых расширительных баков является их доступность. Например, бак можно сделать даже из подручных материалов, которых достаточно на дачных участках, в подсобных помещениях частных домов. Расширительной может стать любая металлическая или пластиковая емкость нужного размера, о чем свидетельствует фото

Сам бак с холодным теплоносителем никакого участия в работе системы отопления не принимает.

Все меняется, когда жидкость нагревается до значительных температур и создает избыточное давление в трубах, радиаторах, так как в таких ситуациях его избыток активно создается и выдавливается в расширительный бачок. Где находится до тех пор, пока теплоноситель не остынет, после чего самотеком стекает обратно в трубы и радиаторы, котел.

Описанная процедура выполняется циклически, то есть на протяжении всего периода эксплуатации бака.

Из-за того, что система отопления представляет собой как и сам бак, компенсация эффектов расширения не может быть выполнена без вмешательства человека.

Причина в том, что охлаждающая жидкость, находясь в непосредственном контакте с воздухом, испаряется, и чем больше она нагревается, тем активнее происходит эта процедура.

В результате пользователь должен регулярно контролировать доступный уровень воды. И добавляйте по мере необходимости.

Указанная операция выполняется с использованием ведра или другой емкости с водой. Это неприятно, поэтому систему можно автоматизировать, организовав подачу воды из водопровода, причем из любого: местного или централизованного.

Следует знать, что геометрические формы и точные расчеты в случае с открытым расширительным баком абсолютно не важны. Основным условием эффективной работы является размещение в самой высокой точке системы и наличие достаточного объема емкости до переливной трубы

Кроме того, используя дополнительное оборудование, описанную процедуру можно сделать полностью автономной.

Но в этом случае теряются важнейшие преимущества всех открытых баков и систем отопления:

• дешевизна ;
• полная автономность , то есть независимость от работоспособности, исправности и наличия каких-либо инженерных систем в помещении.

Все процессы в открытом резервуаре происходят по естественному циклу, без помощи насосов и другого оборудования.

В итоге, чтобы расширительный бак гарантированно приносил пользу, размеры самой системы должны быть умеренными, то есть не стоит использовать ее для обогрева коттеджей и зданий площадью более 100 м².

Оптимальное место для расширительных баков – теплые чердаки. Так как гарантированно находится самая высокая точка системы, и даже такое решение позволяет скрыть от глаз конструкцию с низкими эстетическими свойствами

Игнорирование этого правила может привести к значительным финансовым потерям, так как придется внести ряд переделок, чтобы обеспечить работоспособность бака и всей системы в целом.

Кроме того, высота над уровнем моря должна быть ограничена. Так как добиться ожидаемого результата при попытке обогреть таким способом более чем двухэтажный дом весьма проблематично.

Как произвести расчет?

Как было сказано выше, любой расширительный бак, используемый для отопления открытого типа, отличается простотой конструкции и изготовления. И расчет габаритов такого изделия не сложнее.

Для чего можно воспользоваться формулами или методом, заключающимся в приблизительном расчете рабочего объема бака.

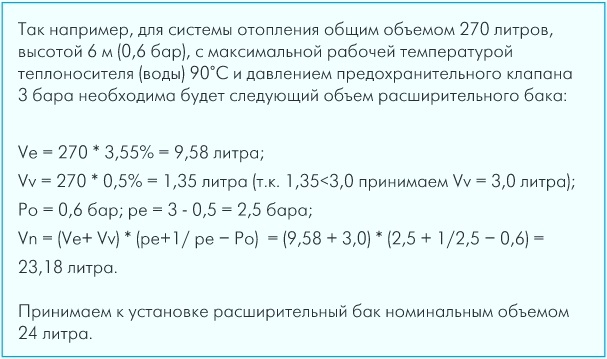

Пример использования формулы для расчета требуемого объема бака. Исходя из реального объема воды, циркулирующей в контуре, рассчитывается только его увеличение при нагреве до определенной температуры, округляя в большую сторону. Затем результат суммируют с объемом теплоносителя в системе отопления и добавляют произвольное количество литров «про запас»

В реальности для определения необходимой емкости бака владельцы небольшого загородного дома формулы используют крайне редко. Чаще всего рассчитывается примерный объем расширительного бачка, к которому для страховки можно добавить любое количество литров.

Причина: в случае открытых резервуаров превышение объемов существенно не влияет на стоимость, а в ряде случаев не приводит к повышению цены.

В результате весь расчет ёмкости сводится к определению 10% от общего объёма теплоносителя, что и должно быть его минимальным значением расширительного бачка.

Проще всего это сделать в момент проектирования и создания системы отопления, когда все параметры радиаторов, труб и других конструктивных элементов известны или их легко узнать путем проведения замеров. А потом просто суммируя объемы всех компонентов.

Хотя открытые расширительные баки и системы, для которых они предназначены, давно устарели, их доступность и, главное, высокая автономность делают их популярными в условиях, далеких от идеальных. Например, если есть проблема со стабильной подачей электроэнергии или собственники помещения не проживают в нем постоянно

Если исходные данные неизвестны, то наиболее практичным способом расчета является опытный. Зачем нужно сливать всю воду из системы, а потом по новой.

При этом следует произвести измерение, которое можно произвести с помощью счетчика или при использовании емкостей известного объема. После этого остается узнать необходимые 10% объема теплоносителя, которые служат ориентиром при изготовлении или покупке бака.

Выводы и полезное видео по теме

Ролик, расположенный ниже, позволит лучше понять, что такое открытые расширительные баки, как они изготавливаются и устанавливаются:

О самодельных баках для системы отопления:

Открытый расширительный бак считается устаревшим устройством, как и вся система отопления, в которой он применяется. То есть такое оборудование малоэффективно, так как его работа сопровождается внушительными потерями тепла, а нагрев идет крайне медленно.

Тем не менее, полная автономность, независимость, простота обслуживания и доступная стоимость делают открытый танк популярным вдали от стабильных условий крупных городов – на дачах, в деревнях и т.
