Как подключить расширительный бак к системе отопления

Общеизвестно, что при нагревании объем воды возрастает, в следствии этого возрастает давление. Для того, дабы при нагревании теплоносителя ваша система отопления не пошла по швам, а еще ужаснее, не взорвалась, в котлах отопления предусмотрен расширительный бак.

В стенных газовых теплогенераторах применяется бак закрытого типа, который представляет из себя герметичную емкость, разбитую на две части мембраной, одна из которых заполнена газом, во вторую поступает лишная жидкость из системы отопления при нагревании теплоносителя.

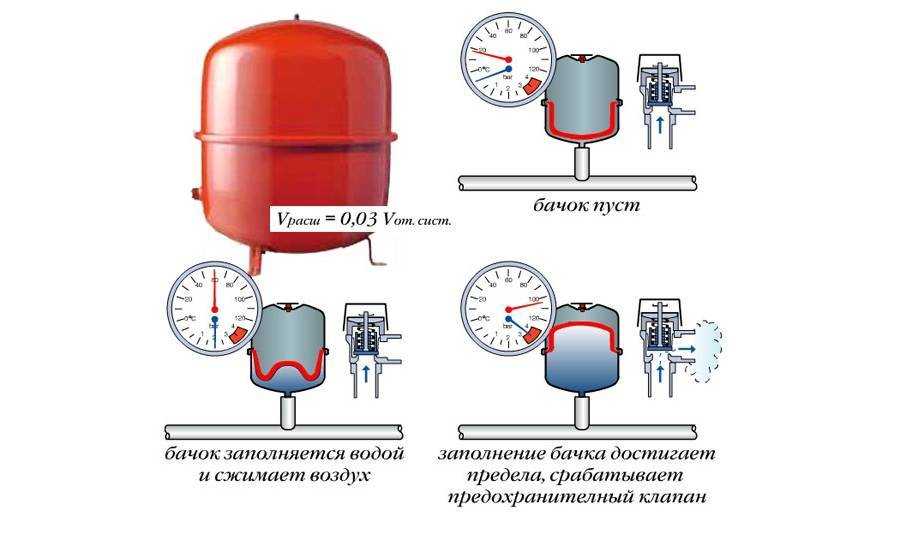

Излишняя жидкость, попадая в одно из отделений бачка, давит на мембрану, увеличивая давление газа во 2-м отделении и компенсирует давление в отопительной системе. Когда температура теплоносителя миниатюризируется, миниатюризируется и давление на мембрану, сжатый воздух понизу расширительного бака выталкивает ее назад в систему.

На расширительном резервуаре установлен клапан для сброса воздуха при увеличении давления. Если это ручной, то избыток давления контролируется зрительно и сбрасывается вручную. Если же клапан автоматический, сброс происходит при помощи автоматики при увеличении показателя на манометре.

Если закрытая система отопления заполняется на сто процентов, тогда даже маленькое повышение в объеме из-за термического расширения, может вызвать аварийную ситуацию. В данном случае, для ее избежания, срабатывает предохранительный клапан, лишняя жидкость уходит через него. Объем расширительной емкости должен быть таким, дабы при рабочем термическом расширении давление в системе не превышало значения, при котором срабатывает предохранительный клапан.

Предохранительный клапан в системе отопления

Как верно подобрать расширительное устройство? Главным параметром является величина воды в отопительной системе. Самым обычным расчетом является умножение этого значения на коэффициент 0,08. К примеру, в вашей системе объем теплоносителя равен 100 литрам, означает, расширительный резервуар должен быть более восемь л. .

Не считая того, существует формула, позволяющая более точно высчитать емкость бака, беря во внимание и такие характеристики, как объем, который выходит в итоге термического расширения , очень вероятное давление предохранительного клапана и др.

Vu — объем бака, равен Vi — Vf

Vi -первоначальный объем, равен V

Vf — объем после расширения

e — коэффициент расширения, рассчитывается как разница между температурой теплоносителя в холодной системе при выключенном отоплении и наибольшей температурой при нагреве, которая прописана производителем в аннотации. В стандартных устройствах он равен 0,04318.

C -величина воды в системе отопления, включая сам котел, трубы и батареи.

Pi — изначальное давление емкости.

Pf — наибольшее давление предохранительного клапана.

C — 100 л., объем теплоносителя

Pi — два бар -3,34 atм, изначальное давление

Pf — 5 бар — 6,2 atм, давление предохранительного клапана.

Расчетный размер бака по обозначенной формуле равен 9,4л.

Установка

Если ваше расширительное устройство пришло в негодность, к примеру, лопнула мембрана, либо нужна установка на сделанный своими руками котел, появляется вопрос, как поменять либо установить бак?

Поменять его просто, установив на прежнее место. Баки для газовых двухконтурных котлов обычно имеют плоскую круглую либо прямоугольную форму и крепятся на боковой стене теплогенератора снутри либо снаружи. Для монтажа нового следует придерживаться нижеизложенных советов.

Емкость подсоединяют в систему на участке с наименьшим давлением и наименьшей температурой воды, т.е. в оборотный контур до циркуляционного насоса, сходу после котла. Почему конкретно так? Насос, обычно, ограничивается отсекающими кранами. В случае каких-то действий с насосом, краны закрывают.

Может так случиться, что после проведенных мероприятий с насосом, краны останутся закрытыми. Это угрожает взрывом котла. Установку создают в местах, где он меньше всего будет мешать, к примеру, в углу, в конкретной близости от котла. Стенка, на которой будет происходить установка, должна быть крепкой, бетонной либо выполненной из кирпича.

Сперва следует накрепко закрепить емкость на стенку с помощью креплений. Бак не должен нагружаться весом труб, т.е. они крепятся к стенке раздельно. Он не должен впритирку подходить к стенке, должен быть зазор для свободного доступа. По поводу верхней либо нижней подводки к трубам представления противоречивые.

Некоторые подводят трубы сверху, мотивируя тем, что в таком положении легче удалить воздух. Мировоззрение же профессионалов — подводка должна выполняться только снизу, так как в какой-то момент на резиновой мембране образуются трещинкы. При нижнем методе монтажа воздух хоть и будет поступать через микротрещины в жидкость, но не так активно, как при оборотном положении, резервуар прослужит подольше.

Пример монтажа расширительного бака

При этом, на некоторых моделях штуцер установлен понизу и с боковой стороны, и по-другому емкость не подключить. Потом следует соединить штуцер на баке с оборотной отопительной трубой соответственного поперечника.

Если трубы выполнены из полипропилена, соединение происходит через тройник, металлопластиковую трубу следует разрезать и соединить через тройник на фитингах, в трубах из стали необходимо вварить патрубок с резьбой.

Дальше на резьбу накручивается отсекающий кран, на него устанавливается американка и подсоединяется трубой к расширительному резервуару. Бывалые мастера советуют устанавливать на бачке аварийный слив, который применяется нечасто, но в аварийной ситуации дозволит стремительно слить воду из расширительной емкости. Для этого за американкой устанавливается тройник, боковой выход которого оборудуется краном, конкретно через него происходит слив в критических ситуациях.

Проверка и начало эксплуатации

После окончания монтажа необходимо произвести следующие деяния:

• заполнить систему отопления жидкостью;
• удалить воздух из труб и радиаторов при помощи кранов Маевского и клапанов до возникновения воды;
  Кран Маевского
• манометром измерить давление в системе отопления, позже в расширительном баке;
• подкачать либо стравить давление до значения на 0,2 Бар меньше, чем в отопительной системе.

Производители котлов указывают в аннотации к теплогенераторут рабочее давление расширительных бачков. Так, к примеру, для Baxi (Бакси) 20 четыре кВТ оно должно быть 0,5 Бар, для Аристон и Ферроли таковой же мощности — один Бар, для Вайлант 20 четыре кВт — 0,75 Бар.

Если бак накачать выше номинального, то газ будет выталкивать жидкость вспять. Если же значение будет ниже, вода при термическом расширении заполнит всю емкость, и всякий раз, когда будет повышаться температура, будет срабатывать предохранительный клапан.

Как качать воздух в расширительный бачок — для этого можно применять авто насос с манометром, соединив его с золотником, который находится с обратной стороны подключения теплоносителя. На авто манометре единица измерения указывается в МПа, перечесть их в Бары просто — 0,1 МПа равен один Бар.

Схемы подключения и обвязка твердотопливного котла отопления

Система отопления, не считая твердотопливного котла, содержит внутри себя еще много разных отопительных устройств частей. Верно подключить и настроить все устройства данной системы задачка не обычная. В этой статье мы разберем разные схемы подключения , взвесим достоинства и недочеты, также разные аспекты и тонкости.

Возлагаем надежды, данная статья поможет Для вас неопасно и отлично выполнить обвязка твердотопливного котла. Данную обвязка Вы можете выполнить своими руками, но наша компания советует для установки и обвязка твердотопливного котла производилась опытнейшеми спецами, которые имеют большой опыт в установке теплотехнического оборудования, поэтому некорректно выполнена обвязка котла понесет за собой не эффективную и не правильную работу всей системы отопления. Разглядим принцип деяния и схемы подключения твердотопливных котлов.

Особенности работы котла на жестком горючем

данная отопительная система производит тепло за счет сжигания твердого горючего (древесная порода, уголь, торф, пеллеты). Отличается своими особенностями, которые конкретно оказывают влияние на ее эфективность и безопасность:

Инерционность. Твердотопливный котел нереально приостановить сходу. После прекращения подачи кислорода система продолжает работу до того времени, пока не завершится воздух посреди топки, либо пока горючее не сгорит. Это может привести к перегреву теплоносителя и образованию огромного количества пара. Как следствие-разрушение котла либо системы отопления.

Конденсат. Возникает когда котел подключен впрямую, через аккумулятивную емкость по которой теплоноситель проходит низкой температуры. Это все приводит к коррозии, неверной работе, также образованию сажи в твердотопливном котле.

Дабы исключить выше перечисленные препядствия, следует верно организовать обвязка котла с обов’неотклонимыми элементами. Разглядим более тщательно, зачем нужна верная обвязка твердотопливного котла, также главные схемы установки.

Обвязка твердотопливного котла. Предназначение и элементы

Самое главное предназначение обвязка – это обезопасить действенное, неопасную и экономную работу котла.

• защищать оборудование от перегрева, резких перепадов давления, поддержка данной температуры
• контроль температуры котла, подачи кислорода в топку, отвода лишней воды и пара, контроль количества теплоносителя.
• удаление воздуха из системы
• распределительная функция-распределение теплоносителя между всеми отопительными контурами в доме

Элементы обвязки твердотопливного котла и их верный установка будут отображаться на хорошей и неопасной работе Вашего отопительного оборудования.

К числу главных частей относятся:

• группа безопасности (манометр, воздухоотводчик, предохранительный клапан)

Открытый тип с естественной циркуляцией теплоносителя

Самая обычная обвязка с наименьшим количеством устройств и полной независимостью от электроэнергии. Поток теплоносителя по системе проходит естественным образом из-за общего расположения трубопроводов под маленьким наклоном. Котел устанавливается ниже уровня радиаторов с наименьшим количеством запорных и регулировочных частей.

Такая схема действенная для малеханького дома с маленьким количеством потребителей термический энергии. Расширительный бак открытого типа устанавливается как можно выше, к примеру на чердаке. При всем этом температуру теплоносителя откорректировать нереально. А через открытый расширительный бак, нередко попадает воздух, который повлияет на внутреннюю поверхность трубопроводов.

Закрытый тип с естественной циркуляцией

Также достаточно обычная схема обвязка с малым количеством потребителей. По схеме очень похожа на открытый тип. Отличие включением закрытого расширительного бака с мембранной, который устанавливается на оборотном трубопроводе.

расширительный бак должен быть 10% от общего объема теплоносителя в системе. Есть несколько принципиальных моментов при обвязка котла трубопроводами из полипропилена. Труба от твердотопливного котла до группы безопасности должна быть из металла. Также участок оборотного трубопровода с установленным трехходовым клапаном должен быть из металла.

Закрытый тип с принудительной циркуляцией

Круговорот теплоносителя осуществляется при помощи насоса. Это позволяет решить делему низкой температуры на оборотном трубопроводе, методом прибавления в него жаркой воды из полосы подачи при помощи трехходового клапана. Также достигаются более комфортабельные условия отопление, благодаря способности регулирования температуры отопительными устройствами. Но есть и минусы:

При отсутствии питания, циркуляционный насос не будет делать свое предназначение, а означает движение теплоносителя закончится и это может привести к перегреву. Для решения данной препядствия нужно включить в схему подключения буферный бак (теплоаккумулятор) либо установить аккумуляторную батарею и блок бесперебойного питания.

Подключение через гидравлическую стрелку

Гидравлическая стрелка нужна для балансировки системы отопления. Она предупредить котлу вероятных термических ударов. Также гидрострелка, обеспечивает вашу систему отопления от повреждений при автоматическом выключении контуров.

Гидравлический ровнитель работает по принципу гребенки и в случае багатоконтурних систем отопления, распределяет равномерную подачу жаркой воды в систему отопления, дабы выровнять давление при неодинаковых издержек в главном контуре котла. Гидрострелка также играет роль как отстойника и собирает Разный шлам, накипь и грязюка, из-за этого продолжает работу котла, так и системы отопления в целом.

Подключение в систему бойлера косвенного нагрева

Бойлер косвенного нагрева дает возможность получать жаркую воду, которая применяется в быту. Данный бойлер сам по для себя не нагревает воду, а берет энергию от твердотопливного котла. Нагрев воды для водопровода происходит от воды из отопления. При всем этом теплоносители между собой не смешиваются. Потому при выборе типа системы и ее комплектации будет изменяться и схема подключения с учетом каждого из источников тепла и его потребителей.

Обвязка твердотопливного и электрического (газового) котла

Данная обвязка животрепещуще и пользуется спросом у обитателей пригородных домов. Она дает возможность организовать круглосуточный комфорт в доме, включая в общую обвязку несколько источников подогрева. Обычно, устанавливается пара из газового либо электрического котла и твердотопливного котла.

Схема обвязка газового и электрического устройства с дров’древесным одинакова, достаточно ординарна, так как употребляет теплоаккумулятор сразу как гидравлическую стрелку. Это позволяет пичкать теплом отлично сходу огромное количество отопительных контуров (радиаторы, теплый пол, бойлер, полотенцесушитель, и т.д.). При всем этом тепло газового либо электрического котла и обычного твердотопливного заряжают буферный бак, а потом уже потребляют термический энергией конечные точки подогрева.

Существует также другой способ совместного подключения газового (электрического) котла и твердотопливного без применения буферного бака. Тут основным источником выступает твердотопливный котел, а газовый вспомогательный. Принцип деяния такой: после сгорания твердого горючего, температура воздуха миниатюризируется. Это фиксирует установленный в комнате датчик и сходу запускает газовый котел. Остывающий главный котел отключается автоматом . Газовый работает до того времени, пока котел не начнет работать с последующей загрузкой горючего. Сейчас уже все в оборотном порядке, датчик комнатной температуры отключает газовое устройство нагрева.

Обвязка системы отопления с теплоакумулятором

При использовании буферной ємности во время работы твердотопливного котла, жгучая вода поступает в теплоаккумулятор. Аккумулятивная емкость копит сверхизбыточную термическую энергию а потом дает ее в систему отопления и отопительным устройствам. После чего как твердотопливный котел окончил сжигание горючего, система отопления будет потребляться жаркой водой из аккумулятивного бака< / strong>.

Теплоаккумулятор будет поддерживать систему до того момента пока Вы не загрузите в котел горючего. Из-за этого вы будете сберегать горючее для котла, также ваши средства. Буферная емкость защищает систему отопления от перегрева, за счет отбора лишнего тепла на себя, также работает как гидравлический ровнитель, выравнивает давление в системе.

Некоторые монтажники молвят что теплоаккумулятор не нужен для пеллетного котла, Мы как производители пеллетных котлов и буферных емкостей советуем непременно монтировать данную емкость в систему за счет таких особенностей:

Значимая экономия энергоресурсов до 30%.
Защита от перегрева системы отопления за счет буферного объема теплоносителя.

Дает возможность работать котлу на наибольшей мощности на неизменной базе, это в свою очередь наращивает срок эксплуатации котла, уменьшение образования конденсата, также содействует полному сгоранию горючего, а это понижает количество вредных выбросов, другими словами миниатюризируется период его чистки.

Окончание

Любая из рассмотренных нами схем имеет свои плюсы и минусы. К примеру, гравитационная обвязка ординарна и не просит больших издержек, но обеспечивает недостающий термический комфорт и небезопасные условия функционирования твердотопливного котла. В текущее время схема с принудительной циркуляцией теплоносителя нуждается в дополнительном оборудовании но обеспечивает высочайший термический комфорт и управления отопительными контурами, также является более неопаснойчем открытая система отопления. Оценив все достоинства и недочеты каждой из схем, наша компания уповает, что вы можете избрать более подходящую и надежную схему конкретно для вашего варианта.

Советуем поглядеть твердотопливные котлы от производителя

Подключение 2-ух котлов в одну систему отопления — идеальный вариант для непрерывного подогрева дома

От создателя: здрасти, дорогие друзья! Система отопления дома с 2-мя котлами —одна из более распространенных ситуаций. Газовый и электрический котлы обеспечивают домочадцам комфорт и не просит нередкого обслуживания, а твердотопливный помогает понизить расходы и уберечь домашний бюджет от излишних издержек.

Как верно произвести подключение 2-ух котлов в одну систему отопления, последовательно либо параллельно, есть ли аналоги подключения других видов котлов, и по какому принципу будет происходить работа? На все эти вопросы попытаемся ответить в нынешней статье.

Как выполнить отопление 2-мя котлами

Создание контура для 2-ух отопительных котлов связано с естественным решением очень применять функциональность неоднозначных видов систем подогрева личного дома. На сегодня предлагаются несколько вариантов соединения:

• газовый котел и электрический,
• котел на жестком горючем и электричестве,
• твердотопливный котел и газовый.

Перед тем как приступить к выбору и установке новейшей системы отопления, советуем ознакомиться с короткими чертами работы совместных котлов.

Подключение электро- и газового котлов

Одна из самых обычных в эксплуатации отопительных систем связана с объединением газового котла с электрическим. Существует два варианта подключения: параллельное и последовательное, но желаемым считается параллельное, так как можно проводить ремонт 1-го из котлов, подмену и отключение, также оставлять работать только один в наименьшем режиме.

Такое подключение может быть и стопроцентно закрытым, а в качестве теплоносителя применить обыденную воду либо этиленгликоль для отопительных систем.

Подключение газового и твердотопливного котлов

Более непростой в техническом выполнении вариант, так как просит кропотливой подготовки вентиляционной системы и помещения для габаритных и пожароопасных установок. Перед установкой ознакомьтесь с правилами установки раздельно для газовых и твердотопливных котлов, выбрав сбалансированный вариант. Не считая этого, нагрев теплоносителя трудно держать под контролем в твердотопливном котле, и для компенсации перегрева нужна открытая система, при которой лишнее давление понижается в расширительном баке.

Принципиально: закрытая система при подключении газового и твердотопливного котлов запрещена и считается суровым нарушением пожаробезопасности.

Хороших характеристик работы 2-ух котлов можно достигнуть при помощи многоконтурной отопительной системы, которая представляет собой два независящих друг от друга контура.

Подключение твердотопливного и электрокотла

Перед подключением оцените технические свойства избранного электрического котла и познакомьтесь с аннотацией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае идеальный вариант — это ориентация на работу 2-ух котлов на общий теплообменник, во 2-м можно просто подключить к уже работающему открытому контуру.

Двухтопливные отопительные котлы

Стремясь получить высочайшие характеристики отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Невзирая на огромные размеры и приличный вес, комбинированные котлы исправно работают за счет применения различных видов горючего и малых издержек на сервис.

Схема, при которой используются газ и дрова для нагрева теплоносителя, считается более пользующейся популярностью и комфортной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы подогрева.

Производителями отопительных котлов выпускается некоторое количество видов двухтопливных комбинированных котлов:

• газ с водянистым топливом,
• газ с жестким топливом,
• жесткое горючее с электричеством.

Твердотопливный котел и электричество

Одним из финансово обоснованных по стоимости и функционально комфортных комбинированных котлов считается твердотопливный котел с электрическим нагревателем, позволяющим держать под контролем и регулировать температурный режим в доме. Благодаря использованию ТЭНов такие котлы имеют ряд плюсов и положительных черт. Разглядим подробнее механизм работы системы отопления комбинированного котла.

Комбинированный котел работает лишь на одном из видов твердого горючего. Вода, находящаяся в контуре, начинает греться при горении загруженного сырья. Как горючее прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В итоге понижения температуры автоматом врубается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, потому в доме повсевременно поддерживается комфортабельная температура.

Для оптимизации работы контуров производители предлагают применять в отопительных системах батареи тепла. Снаружи они представляют из себя емкость объемом от 1,5 до два метров кубических. Механизм работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла жгучая вода медлительно дает термическую энергию системе отопления. Благодаря аккумам размеренно длительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для понижения расходов на подогрев личного дома, обеспечения бесперебойной и размеренной работы отопительной системы, установка двухтопливного котла — лучший и испытанный вариант.

Параллельное и последовательное подключение котлов

Планируя отопительную систему из 2-ух и 3-х котлов, принципиально учитывать положение главных и соединительных частей. И дело не только лишь в легкости эксплуатации и экономии места, но и в способности провести ремонт локальных участков, профилактических работах и получении на техническом уровне неопасной работы системы отопления. Выбор параллельного либо последовательного подключения, создание технических схем позволяют кропотливо обмыслить все аспекты установки оборудования и дополнительных частей, длину и количество труб, их прокладку и места для штробления стенки.

Параллельное подключение

Параллельное подключение применяется для подключения газовых и твердотопливных котлов с объемом более 50 л.. Таковой выбор обусловлен, сначала, экономией теплоносителя и понижением нагрузки на систему.

Совет: до того как подсчитывать сэкономленные деньги, нужна учитывать высшую цена схожих систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может работать в 2-ух режимах: ручном и автоматическом, в отличие от последовательной. Для того дабы система работала исключительно в ручном режиме, нужно установить запорные вентили/шар-краны либо врезную систему By-Pass.

Для организации автоматической работы электрического с газовым либо твердотопливным котлом будет нужно врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для способности переключения контура отопления с 1-го котла на другой. Таковой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

Необходимость последовательного подключения оправданна, если применяются интегрированные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы сможете с меньшими сложностями подсоединить отопительную систему.

С целью сберечь на девайсов и повысить функциональность при подключении электронного котла в паре с твердотопливным либо газовым нужна учитывать объем литража бака. Рекомендуется подсоединение при размерах до 50 л..

Электрокотел можно подключать до и после газового котла, зависимо от удобства и физической способности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как 1-го, так и второго котла. Если в газовом котле применяется циркуляционный насос, то хорошим вариантом будет врезка поначалу электрокотла, а позже газового.

Принципиально: внедрение группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является главным моментом при врезке к действующему контуру.

Подводя итоги, можно сказать, что любая из схем имеет право на существование и обосновала свою эффективность. И все таки, на чем приостановить свой выбор и как хорошо организовать увязку котлов в паре: последовательно либо параллельно? Ответ будет различным зависимо от ваших личных требований:

• физические способности помещения для установки 2-ух котлов,
• обмысленная система вентиляции и канализации,
• соотношение термических и энергетических характеристик,
• выбор типа горючего,
• возможность контроля и профилактики над системой отопления,
• финансовая составляющая при покупке котлов и дополнительных частей.

Требования к помещениям с твердотопливным котлом

К помещениям с установленными котлами предъявляется ряд требований, прописанных в нормативных документах.

Требования к котельной:

• объем котельной находится в зависимости от мощности котла: для котла мощностью до 30 кВт нужна площадь помещения 7,5 м2, с мощностью шестьдесят кВт — 13,5 м2, с мощностью до двести кВт — пятнадцать м2,
• котел с мощностью больше 30 кВт должен находиться по центру приготовленного помещения для наилучшей циркуляции воздуха и наибольшей рабочей эффектности,
• пол, стенки, перегородки и перекрытия в котельной нужно выполнить из негорючих и огнестойких материалов, с внедрением водоизоляционных покрытий,
• корпус котла устанавливается на фундамент либо особый постамент, выполненный из негорючих материалов,
• для котлов с мощностью меньше 30 кВт может быть внедрение постамента из горючих материалов, но с внедрением на нем железного листа,
• основной припас горючего должен храниться в примыкающем помещении,
• дневной припас горючего может храниться на расстоянии один и поболее метра от котла,
• обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к котельным с газовым аппаратом сфокусированы вокруг обмысленной вентиляции и мощности котла. При мощности меньше 30 кВт можно установить отопительную систему в хоть какой нежилой комнате, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел может занять место в подвальном либо цокольном помещении.

Труднее всего с котлами мощностью больше 30 кВт, для них нужна отдельное помещение с высотой потолка не меньше 2,5 м и площадью 7,5 м2. Для кухни с функционирующей газовой плитой будет нужно площадь от пятнадцать м2.

Решив соединить два котла в единую систему отопления, вы совершенно точно выигрываете. В итоге потраченных усилий и денежных составляющих можно понизить расходы, уберечь домашний бюджет от излишних издержек и обеспечить бесперебойную работу отопительной системы. Возлагаем надежды, что занесли ясность в вопрос подключения 2-ух котлов и посодействовали принять верное решение. До новых встреч на страничках нашего веб-сайта!

Расширительный бак Reflex G 800 л Рефлекс бак отопления мембранный

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Расширительный бак Reflex G 800 литров для отопления (бак Рефлекс)

• Описание
• Документация
• Отзывы
• Доставка

Характеристики

Страна	Германия
Высота, мм	2324
Бренд	Reflex
Серия	G
Модель	G 800 10 bar
Диаметр, мм	740
Материал	Сталь
Тип	Вертикальный
Подключение	1 1/2″ (ø 40)
Монтаж	Напольный
Цвет	Серый
Назначение	Отопление
Гарантия	1 год
Бренд (рус. )	Рефлекс
Объем, л	800
Тип бака	Закрытый
Проточность	Нет
Тип мембраны	Бутиловая
Сменная мембрана	Да
Тип подключения	Резьбоое
Предварительное давление, бар	3,5
Макс. рабочее давление, бар	10
Макс. рабочая температура, ºC	120
Доп. характеристики	Встроенный манометр предварительного давления, работа с растворами (содержание гликоля < 50%)
Высота подставки, мм	263

+ Добавить комментарий

//”ProductVideo”

Бренд:

Рефлекс

Серия:

G

Модель:

G 800 10 bar

Страна:

Германия

166,00 кг

Артикул:

8523005

Добавить в сравнение

Как установить расширительный бачок водонагревателя

Опубликовано 10 февраля 2023 г. Эрикой Салливан
Категория: Статьи «Сделай сам»

Если в вашем доме есть водопроводная система, вам нужен расширительный бак водонагревателя, чтобы избавить вас от множества проблем с избыточным давлением в системе горячего водоснабжения. Когда вы нагреваете воду, она расширяется. И одновременно повышается давление в трубах, если помещение недостаточно большое.

Повышенное давление может сократить срок службы нагревателя и привести к преждевременному износу компонентов. Итак, чтобы справиться с этим, вы устанавливаете расширительный бак в качестве предохранительного устройства на трубу подачи воды.

вещей, которые вы должны знать

Расширительный бачок в основном над водонагревателем через тройник, встроенный в трубу подвода холодной воды.

Знайте правильный размер вашего резервуара, чтобы уменьшить колебания давления в вашей водопроводной системе. Возьмите правильный тройник и также заклейте скотчем.

шагов

Шаг 1: Подсоедините диэлектрический штуцер.

Правильно установите водонагреватель и присоедините диэлектрический штуцер к порту входа холодной воды. Используйте ленту для герметизации труб, чтобы запечатать соединительную резьбу, и возьмите трубный ключ, чтобы провернуть резьбу через впускное отверстие для холодной воды водонагревателя.

Шаг 2. Соедините переходник, медную трубу и тройник.

С помощью трубного ключа (или пассатижей) закрутите медный переходник с резьбой на диэлектрическом соединении (другой конец). Затем соедините короткую медную трубу и тройник на переходнике (обеспечьте достаточный зазор для расширительного бачка).

Шаг 3: Прикрепите трубку расширительного бака .

Для соединения горизонтальной медной трубы и бокового отвода тройника подходят те же инструменты. Доступное пространство будет влиять на длину медной трубы. Тем не менее, лучше сохранить его как можно короче. Присоедините адаптер с внутренней резьбой к концу горизонтальной трубы.

Шаг 4: Защита Расширительный бачок.

С помощью герметизирующей ленты намотайте резьбовой штуцер на расширительный бачок водонагревателя и накрутите его на резьбовой переходник. Затягивайте резьбовые фитинги руками, но осторожно, чтобы не повредить фитинги или трубы. Зафиксируйте расширительный бачок в монтажном кронштейне. При необходимости перед расширительным бачком установите дополнительный клапан, чтобы изолировать бачок от агрегата. Это облегчит легкую альтернативу, когда дело доходит до этого.

Шаг 5: Завершите установку.

Чтобы завершить процесс установки, используйте правильную трубу, чтобы соединить верхний выход с тройником с трубой подачи холодной воды – идеально подходит для этого соединения медная гибкая труба.

Шаг 6: Откройте линию подачи воды и проверьте ее на наличие утечек.

Если есть, перекрыть водяные краны и перекрутить фитинги.

Для подтверждения процесса установки проверьте давление внутри расширительного бачка с помощью манометра. Показания должны соответствовать характеристикам устройства.

Шаг 7: Восстановите подачу электроэнергии и воды к водонагревателю .

После этого включите автоматический выключатель и клапан подачи газа.

Похожие материалы: Как узнать, что вам нужен ремонт кондиционера в Бока-Ратон

Метки: можно ли установить расширительный бачок вверх дном, расширительный бачок расстояние от водонагревателя, нужен ли расширительный бачок для водонагревателя, давление в расширительном бачке водонагревателя

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя решает проблему теплового расширения, вызывающего нагрузку на трубы и арматуру в вашей водопроводной системе. Когда вода нагревается в закрытой водопроводной системе, ее объем увеличивается, оказывая давление на трубы и даже на ваш водонагреватель.

В большинстве домов есть замкнутая система водоснабжения с обратным, обратным и редукционным клапанами, которые предотвращают попадание воды обратно в городское водоснабжение. Следовательно, тепловое расширение приведет к тому, что давление воды будет продолжать увеличиваться по мере повышения температуры.

Подключенный к линии холодной воды перед баком водонагревателя, расширительный бачок водонагревателя или тепловой расширительный бачок допускает переполнение за счет приема избыточного объема воды. Когда вода нагревается, ее объем может превышать емкость водопровода, но бак может вместить дополнительный объем, чтобы давление воды оставалось на безопасном уровне. Это также полезно, когда давление входящей воды колеблется. Но в типичном водонагревателе на 50 галлонов эти 50 галлонов воды (при 120 ℉) могут увеличиться до 52 галлонов, что может вызвать серьезные проблемы.

Расширительный бак, используемый в жилых помещениях, обычно выглядит как небольшой не совсем белый или синий баллон с пропаном. Фактический размер бака может несколько отличаться в зависимости от размера водонагревателя. Он имеет воздушный клапан сверху и резьбовое соединение трубы снизу.

В большинстве городов тепловые расширительные баки требуются для закрытых водопроводных систем жилых домов. Вам также может потребоваться по закону установить его, если ваш основной водопровод оснащен устройством предотвращения обратного потока. Местные строительные нормы и правила различаются, поэтому важно знать требования в вашем регионе. Установка расширительного бака все равно может быть полезной, даже если в этом нет необходимости, так как это позволяет избежать большого объема работы и расходов.

Расширительного бака на 2 галлона обычно достаточно для водонагревателя на 50 галлонов. Ваши варианты включают установку одного бака для каждого водонагревателя или одного бака большего размера для обслуживания более чем одного водонагревателя в подключенной системе. Но обязательно ознакомьтесь со спецификациями производителей и местными сантехническими нормами в отношении расширительных баков.

Расширительный бак водонагревателя может прослужить несколько лет, но ожидаемый срок службы, как правило, непредсказуем. Качество аквариума и качество воды — это несколько факторов, которые могут повлиять на продолжительность жизни. Если из бака течет вода, в нем образовался конденсат или закупорка воздуха, или он выглядит явно ржавым или поврежденным, пришло время заменить его.

Эти баки обычно выходят из строя либо из-за износа внутренней резиновой камеры, либо из-за коррозии и протечек соединения между баком и водопроводной трубой.
