Настенные газовые одноконтурные котлы отопления

Сформировать такую систему обогрева, которая будет плодотворно и результативно работать на протяжении долгого времени – важная и ответственная миссия для каждого добропорядочного хозяина. Газовый отопительный котел с настенным размещением – великолепная альтернатива другим аппаратам для обогрева помещений. В чем же заключается его превосходство?

Котлы на стену – экономия пространства

Для многих объектов, особенно отличающихся малогабаритными размерами, очень важно сохранить как можно больше свободных зон. Напольные котлы, даже самые небольшие, установленные согласно всем правилам и требованиям, займут минимум, а некоторые модели даже больше, чем квадратный метр площади. Именно поэтому навесные аппараты в данном случае подойдут, как нельзя лучше.

Котлы для отопления дома: варианты камеры сгорания

На сегодняшний день существует два типа навесных отопительных агрегатов – это атмосферный и турбированный. Что это значит?

• Атмосферный вариант – у аппарата предусмотрена камера сгорания открытого образца, продукты, образованные в процессе горения, выводятся естественным образом через дымоходную конструкцию;
• Турбированный – устройство отопителя подразумевает закрытую камеру сгорания, вместо дымоходных сооружений используется коаксиальная труба, которая прокладывается горизонтально, через подготовленное отверстие в стене, на улицу. Отвод продуктов сгорания производится вынужденным образом, при помощи встроенного вентилятора.

Для частного дома, который изначально оборудован системой атмосферного дымохода, наиболее удобным вариантом будет купить атмосферный котел. А в случае, если дымохода нет или же он вышел из строя, то котел для отопления с закрытой камерой сгорания подойдет, как нельзя кстати.

Контурность котлов отопления

Отопительные агрегаты практически у любого производителя имеют одноконтурные и двухконтурные модификации. Первый вариант служит исключительно в качестве источника тепла в доме и никак не влияет на оснащение его горячей водой для каких-либо нужд.

А двухконтурные предполагают создание единой системы обогрева объекта и снабжения его горячей водой. Например, для частных домов, в которых уже есть система ГВС (предположим, там установлен электрический водонагреватель и пользователей это устраивает) прекрасным выбором станут настенные одноконтурные газовые котлы отопления.

Стоимость отопительных аппаратов с настенным крепежом

Цены на современные отопительные котлы, как и на любое другое оборудование, представлены в широком диапазоне: от 15 до 500 тысяч. Стоимость зависит от мощности, исполнения, оснащенности и, конечно же, бренда. Стоит отметить, что такой разброс цен дает возможность получить отопительный агрегат каждому, кто нуждается в создании систем обогрева,независимо от его материального положения.

ТОП-5 лучших моделей и какую выбрать

Отопительные котлы давно вышли из разряда диковинных новинок и превратились в популярный и выгодный вариант обогрева жилых или общественных помещений.

Практика показала, что наиболее экономичным и комфортным для владельца является газовый котел.

Он способен работать в автоматическом режиме, экономно потребляет топливо, надежен и долговечен.

Существуют две основные конструкции газовых котлов — одно- и двухконтурные.

Споры о том, какой вариант лучше, не смолкают до сих пор и требуют внимательного рассмотрения.

Содержание статьи

Что такое настенный одноконтурный газовый котел и в чем отличие от двухконтурного?

Настенный котел — это отопительный агрегат. который устанавливается на прочную (несущую) стену. Такой способ монтажа требует небольшого веса и размеров, что в условиях жилого помещения является плюсом.

Одноконтурный котел — это устройство, производящее нагрев, подготовку и подачу теплоносителя в отопительный контур. Двухконтурные котлы, в дополнение к базовой функции, способны готовить горячую воду для бытовых нужд.

На первый взгляд, гораздо удобнее использовать двухконтурный котел. Возможность иметь не только отопление, но и ГВС из одного устройства, весьма привлекательна для любого владельца.

Однако, здесь есть некоторые возражения:

• производительность двухконтурных агрегатов по ГВС невысока и не может удовлетворить высокие потребности;
• подача горячей воды нестабильна — многие пользователи отмечают серьезные колебания температуры ГВС во время приема душа, связанные с включением другого сантехнического прибора;
• большинство одноконтурных моделей могут работать в связке с внешними водонагревателями, что делает их способными к полноценной подаче ГВС,

ОБРАТИТЕ ВНИМАНИЕ!

Многие специалисты рекомендуют в первую очередь рассматривать свои потребности в горячей воде. Если они достаточно высоки, семья многочисленна или ожидается пополнение, следует сразу выбирать одноконтурные котлы с внешними водонагревателями.

Устройство

Основными узлами одноконтурного газового настенного котла являются:

• газовая горелка, которая связана с первичным теплообменником;
• вентилятор турбонаддува;
• циркуляционный насос;
• трехходовой кран;
• газовая аппаратура;
• плата управления и система датчиков самодиагностики.

ВАЖНО!

В составе конструкции котлов атмосферного типа отсутствует турбовентилятор, а у энергонезависимых установок нет ни циркуляционного насоса, ни платы управления. Такие котлы работают только на механике, наподобие обычной газовой плиты.

Принцип действия

Принцип действия одноконтурного газового котла основан на проточном нагреве теплоносителя с помощью газовой горелки.

Остывшая за время циркуляции жидкость поступает в котел, где сразу же направляется в теплообменник. Проходя по нему, она получает максимально возможный для текущего режима работы нагрев.

Затем теплоноситель поступает в трехходовой кран, где частично смешивается с более холодной жидкостью из обратного потока. Эта процедура позволяет достичь заданной температуры и обеспечить режим обогрева.

Подготовленный теплоноситель вновь направляется в отопительный контур для прохождения следующего цикла.

Виды

Настенные одноконтурные котлы выпускают в различных конструкционных вариантах, которые можно разделить по следующим признакам:

По типу и материалу теплообменника:

• стальной. Используется нержавеющая сталь, обладающая средними возможностями и эффективностью. Такие узлы обычно устанавливаются на агрегатах среднего и низкого ценового диапазона.
• медный. Этот узел демонстрирует повышенную теплоотдачу, долговечность и эффективность. Устанавливается на дорогие модели от наиболее известных производителей.

На одноконтурных котлах, как правило, используется один конструкционный тип теплообменника — трубчатый. Он представляет собой спираль из стальной или медной трубки, которую нагревает пламя горелки.

Проходящий внутри теплоноситель успевает получить высокую температуру и выходит в следующие узлы уже полностью готовым к дальнейшей работе.

По типу горелок и камер сгорания:

• атмосферные. Это горелки открытого типа, использующие воздух прямо из помещения. Для вывода дымовых газов они нуждаются в подключении к дымоходу традиционного типа с естественной тягой;
• турбированные.
  Эти узлы закрытого типа, поэтому подачу свежего воздуха и вытеснение дыма обеспечивает турбовентилятор. Процесс горения у них более стабильный, проблем с дымоотведением никогда не бывает. Единственной проблемой может стать выход из строя вентилятора или отключение электроэнергии.

По способу передачи энергии:

• конвекционные. Это котлы, работающие на обычном принципе нагрева теплоносителя с помощью горелки.
• конденсационные. Относительно новая конструкция, в которой применен двухступенчатый способ нагрева теплоносителя. Сначала он нагревается от тепла, полученного при конденсации дымовых газов, и только после этого поступает в теплообменник, где окончательно получает заданную температуру. Такая методика позволяет существенно снизить расход газа, так как теплоноситель уже подогрет и не нуждается в слишком интенсивной подготовке. Однако, для работы конденсационных котлов необходимы специфические условия — температура конденсации должна превышать температуру обратного потока. Это возможно только на системах теплого пола, или при разнице температур внутри и снаружи не более 20°. В России такое невозможно.

ОБРАТИТЕ ВНИМАНИЕ!

При покупке конденсационного котла не следует доверять заявленному КПД, который составляет 107-109%. Это обычный маркетинговый ход. Надо сначала разобраться в том, как этот агрегат работает.

Наиболее популярные производители

К наиболее известным и популярным производителям настенных одноконтурных котлов следует отнести:

• Vaillant;
• Viessmann;
• Buderus;
• BAXI;
• MORA-TOP;
• Protherm;
• Navien;
• Bosh;
• Ariston;
• Thermex и т.д.

Перечислить всех производителей сложно и нецелесообразно. Их много, некоторые фирмы являются дочерними компаниями более известных концернов.

Кроме того, на рынке постоянно появляются новые фирмы, что расширяет ассортимент и делает выбор для пользователя более разнообразным.

Как рассчитать мощность?

Расчет мощности по научным методикам довольно сложен. Определяются теплопотери здания, рассчитывается тепловой контур, учитываются влияния проемов или иных отверстий.

Процесс затруднителен даже для профессионалов, не говоря о неподготовленных людях. Поэтому обычно используют простую и достаточно верную методику. Один киловатт тепловой мощности способен обогреть площадь в 10 кв. м.

Поэтому для определения мощности котла надо разделить площадь помещения на 10. Например, для 180 кв м надо 18 кВт мощности.

Внимание! Не следует выбирать чрезмерно слабые или слишком мощные котлы. В данном случае запас работает во вред — агрегат работает в неправильном режиме и быстрее выходит из строя

.

Рейтинг ТОП-5 одноконтурных настенных настенных котлов

Рассмотрим наиболее популярные модели газовых одноконтурных настенных котлов:

MORA-TOP Meteor Plus PK24ST

Известный производитель теплотехники из Чехии, фирма MORA-TOP выпускает широкий ассортимент газовых котлов. Модель Meteor Plus PK24ST — агрегат атмосферного вида, нуждающийся в подключении к дымоходу классического типа.

Мощность котла составляет 23 кВт, что позволяет отапливать помещения до 230 кв.м. Настенный монтаж облегчает доступ к присоединительным атрубкам и упрощает обслуживание агрегата.

Основные характеристики:

• температура теплоносителя — 30-90°;
• давление в системе — до 3 Бар;
• расход газа — 2.67 м3/час;
• габариты — 400x750x380 мм;
• вес — 31 кг.

Котел оснащен многоступенчатой защитой от внешних воздействий, перегревания, возникновения обратной тяги и прочих нежелательных состояний.

Есть возможность подключения внешнего управления и накопительного бойлера для подачи ГВС.

Buderus Logamax U072-18

Фирма Buderus входит в состав холдинга Bosh, что значительно расширяет ее возможности. Отопительные котлы этой марки отличаются надежностью и высоким качеством в сочетании со сравнительно низкими ценами.

Модель Buderus Logamax U072-18, благодаря своей мощности 18 кВт способен отапливать 180 кв м жилой или общественной площади. Котел имеет медный теплообменник, горелку закрытого типа, многоступенчатую защиту от всех перегрузок или внешних воздействий.

Параметры:

• температура теплоносителя — 40-82°;
• давление в системе — до 3 Бар;
• расход газа — 2,1 м3/час;
• габариты — 400x700x299 мм;
• вес — 34 кг.

Для создания полноценной линии ГВС необходимо подключить внешний бойлер. Для этого в котле уже имеется 3-ходовой кран, циркуляционный насос.

Емкость расширительного бака 8 л позволяет преодолевать температурные колебания объема теплоносителя.

BAXI LUNA-3 1.310 Fi

Итальянская фирма BAXI известна как производитель качественной и долговечной теплотехники. В настоящее время заводы этой фирмы распределены по всей Европе, а головной офис находится в Нидерландах.

Двухконтурный настенный котел BAXI LUNA-3 1.310 Fi обладает мощностью 31 кВт, рассчитанной на обслуживание площади 310 кв.м.

Медный теплообменник позволяет получить максимальную эффективность теплопередачи. Горелка закрытого типа исключает срывы пламени из-за резких порывов ветра или сильных сквозняков.

Характеристики котла:

• температура теплоносителя — 30-85°;
• давление в системе — до 3 Бар;
• расход газа — 3,52 м3/час;
• габариты — 450x763x345 мм;
• вес — 38 кг.

Производитель устанавливает для своей продукции срок 10-летний срок службы при условии соблюдения всех требований эксплуатации и своевременного обслуживания.

Гарантия на агрегат составляет 2 года.

Protherm Пантера 25 KTO (2015)

Фирма Protherm является дочерней компанией Vaillant Group. Она образована как специальное подразделение для выпуска недорогих газовых котлов бюджетного класса.

Однако, существующие требования и строгие европейские нормы сделали свое дело — продукция Protherm не уступает по качеству изделиям головной фирмы. Котел Protherm Пантера 25 KTO (2015) обладает мощностью 25 кВт и способен отапливать 250 кв.м. полезной площади.

Его характеристики:

• температура теплоносителя — 30-85°;
• давление в системе — до 3 Бар;
• расход газа — 2,8 м3/час;
• габариты — 440x800x338 мм;
• вес — 41 кг.

Примечательно, что группы котлов Protherm носят названия по группам животных.

Так, настенные газовые котлы представляют собой «кошачью» линию, где все серии имеют соответствующие имена — Рысь, Пантера, Ягуар и т.п.

Viessmann Vitopend 100-W A1HB002

Образец газового котла от лидера европейской теплотехнической отрасли — компании Viessmann. Политика фирмы не рассматривает возможности снижения качества или надежности своей продукции.

Модель Vitopend 100-W A1HB002 наглядно демонстрирует подход инженеров компании к созданию отопительных агрегатов. Котел с закрытой горелкой, мощностью 29,9 кВт (для обогрева 300 кв.м. площади).

Его параметры:

• температура теплоносителя — 40-80°;
• давление в системе — до 3 Бар;
• расход газа — 3,47 м3/час;
• габариты — 450x725x360 мм;
• вес — 38 кг.

Специалисты отмечают, что расход газа великоват для такой мощности. Однако, при подключении внешнего водонагревателя, потребление топлива практически не увеличивается.

Это делает котел удачным вариантом, способным обеспечивать помещение не только теплом, но и ГВС при подключении дополнительного узла.

Отзывы владельцев

Рассмотрим мнения пользователей, которые могут дать гораздо более важную и полезную информацию:

Знакомы с технологией? Оставьте свой отзыв!

Одноконтурные котлы способны выполнять все функции, надо только подключить дополнительные устройства. Многие пользователи этого не знают, приобретая двухконтурные агрегаты без точного понимания своих потребностей.

Надо иметь представление о количество ГВС, нужного для своей семьи, чтобы обеспечить ей полный комфорт.

Полезное видео

В данном видео вы более подробно узнаете о настенных одноконтурных газовых котлах:

Заключение

Настенные одноконтурные газовые котлы предназначены для выполнения базовой функции — подаче нагретого теплоносителя в отопительную систему. Отсутствие лишних узлов и деталей увеличивает надежность, стабилизирует работу агрегата.

От этого возрастает срок службы котла, снижается количество поломок или отказов. При необходимости можно подключить внешний бойлер и получить полноценное ГВС.

Это делает одноконтурные котлы востребованными и популярными устройствами, обладающими большими возможностями.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Одноконтурный настенный газовый котел | Отопление дома и квартиры



Вступление

Выбор типа отопления для своего дома, а вернее выбор котла отопления дома начинается с принципиального выбора котла отопления по типу, планируемого топлива, необходимого для работы котла. В России по себестоимости, самое дешевое топливо это магистральный газ. Если вам повезло и в вашем поселке есть возможность подключения дома к магистральному газопроводу, это нужно сделать.

Для подключения к газопроводу нужно пройти все этапы, так называемой процедуры газификации дома, от сбора документов, до монтажа системы отопления дома. Обо всех этапах этого непростого процесса можно почитать в разделе: Газификация дома.

Как вы уже поняли, выбирать и монтировать газовый котел придется на этапе подготовительных работ перед подключением к газопроводу. Если, конечно, вы не меняете котел отопления и уже подключены к магистральному газу.

Если у вас небольшой дом, можно рассмотреть покупку одноконтурного газового котла настенной установки. Для ГСВ можно подключить бойлер косвенного нагрева.

Что такое одноконтурный настенный газовый котел

Давайте расшифруем само, название котла. Что значит одноконтурный, настенный и какой может быть газовый котел такого исполнения.

Что такое одноконтурный котел

Одноконтурный котел может использоваться только в одном отопительном контуре, то есть только для нагрева теплоносителя системы отопления или для ГСВ.

Примечание: И здесь есть маленькая хитрость. Можно использовать одноконтурный котел отопления с косвенным нагревом горячего водопровода, через бойлер.

Мощность одноконтурного настенного газового котла

Как было упомянуто, одноконтурные газовые котлы относительно небольшой мощности. Как правило, средняя мощность таких котлов 10-15-20 кВт, максимальная не превышает 35 кВт. Что это значит?

Вспомним упрощенный расчет котла отопления:

Вариант расчета 1: На 10 кв. метров обогреваемого помещения нужно 1 кВт мощности котла;

Вариант расчета2: Мощность необходимого котла равняется площади помещения умноженной на 1/10 удельной мощности отопительного котла, для вашего региона (юг:0,8 кВт; средняя полоса:1,1 кВт; Подмосковье: 1,2-1,5; север:1,5-2,0)

Даже самый простой расчет, показывает, что одноконтурный газовый котел мощностью 35 кВт, сможет отопить дом площадью 250 кв. метров. В этом расчете несколько упущений. Во-первых, 35 кВт это максимальная мощность котла, во-вторых, расчет не учитывает теплопотери дома.

Одноконтурный газовый котел может отпить дом площадью 150-300 метров, реже 350 метров.

Точный расчет мощности котла отопления можно сделать на онлайн сервисе: www.teplodvor.ru/raschet_kotla.php.

Примечание: Стоит отметить, что распространено использование одноконтурного газового котла не для отопления, а для горячего водоснабжения.

Схема монтажа одноконтурного газового котла

Монтаж одноконтурного газового котла

Основные достоинства настенного газового котла это небольшое место для установки и возможность установить котел на кухне, а не в отдельной топочной комнате.

Однако, при монтаже настенного газового котла, нужно соблюсти все правила монтажа:

• Кухня должна иметь размеры, окна, двери и форточки соответствующие нормативным размерам для топочной комнаты;
• Высота подвески не менее 80 см. При монтаже над мойкой, нижний патрубок котла должен быть выше «носика» кухонного смесителя;
• При установке на деревянную стену, котел нужно изолировать от дерева слоем негорючего материала, например, лист плоского шифера вместе с листом стали 3 мм.

Выбор горелки и типа настенного газового котла

При выборе котла нужно обратить внимание на тип его горелки:

• Открытого или скрытого горения;

А для экономичности котла рассмотреть выбор типа газового котла:

©Obotoplenii.ru

Другие статьи раздела: Газовый котел т газификация дома





Одноконтурные газовые котлы для отопления частного дома: настенные, напольные

Газовый котел — оборудование, с помощью которого отапливается частный дом. По функциональному предназначению котлы разделяют на одноконтурные и двухконтурные, по виду — настенные и напольные. Базовое назначение одноконтурных это только отопление, двухконтурные, к тому же, выполняют функцию подогрева воды. Какой принцип работы имеет настенный газовый котел одноконтурный, какая его основная характеристика, описано в статье.

Содержание статьи:

Особенности работы

Так как одноконтурный газовый котел предназначен исключительно для обогрева теплоносителя системы отопления, то его конструкция включает в себя только один теплообменник. Расположение — камера сгорания топлива.

Иными словами, теплообменник нагревается пламенем и топочными газами. Такая модель является достаточно эффективной, имеет максимально экономичные показатели. Коэффициент полезного действия такого прибора достигает 95%.

Преимущества и недостатки

Существуют разные одноконтурные котлы. В моделях с открытой камерой сгорания КПД меньше, потому что много тепла выходит через вытяжку или дымоход. Из-за этого большинство потребителей отдают предпочтение изделиям с закрытой камерой.

Сегодня пользуются спросом в большей мере одноконтурные газовые котлы, которые устанавливаются на стены. Это дает возможность разместить котел в необходимом месте с целью сохранения свободного пространства. Такие агрегаты имеют много преимуществ:

• легко настраиваются под требования владельца;
• доступность выбора разных способов совмещения с бойлером;
• возможность применения каскадной системы;
• надежность;
• экономичность;
• доступность.

Плюсы более всего заметны в помещениях с маленькой площадью, где все нужно устанавливать компактно. К недостаткам относят:

• предназначение только для отопления помещений;
• низкая мощность (способны обогревать 150-300 м2).

Однако стоит отметить, что если вместе с теплообменником поставить бойлер косвенного нагрева, то дом полностью обеспечится горячим водоснабжением. Допустимо установить бойлер большого объема для тех, кто использует много горячей воды. Это не ухудшит качество обогрева жилища.

Устройство и принцип работы

Газовые котлы с одним контуром имеют простое устройство. Они содержат насос, теплообменник, горелки и расширительный бачок. Внизу бака находятся патрубки, с помощью которых выполняется соединение с отопительной системой, бойлером и клапаном.

Наличие подключения водонагревателя определяет способ работы устройства. Если бойлер не подсоединен, то насос «гонит» теплоноситель в систему отопления до достижения требуемой температуры в отапливаемых комнатах. Затем горелка отключается. При остывании котла термодатчик подает сигнал о подаче газа, и тогда горелка разжигается снова.

Важно! Если же бойлер подключен, то при достижении определенной температуры воды сжигание газа приостанавливается. Установка последнего поближе к котлу сокращает потерю тепла.

Разновидности одноконтурных котлов

Чтобы правильно выбрать настенный одноконтурный котел, нужно разобраться в отличиях разных видов изделий, а также их основных функций. Существуют следующие одноконтурные котлы:

• Электрические. Их установка не требует изменения комнаты или ее достройки, дымохода и отдельного помещения. Выпускают однофазные на 220Вт и трехфазные на 380Вт. Приборы с небольшой мощностью подключаются к обычной сети, а для более мощных вариантов требуется трехфазная сеть.
• Газовые. Если присутствует теплоизоляция, то они экономнее электрических в 2-3 раза. При наличии и правильной настройке термостата регуляция приборов не требуется на протяжении всего сезона. Нужная температура настраивается автоматически.
• Работающие на жидком топливе (дизельные). Одноконтурный дизельный котел отопления имеет высокую эффективность работы (КПД 95%), большую мощность, автономность, высокий уровень автоматизации, возможность перехода на газ.
• Работающие на твердом топливе (уголь, дрова). Большой минус — не могут работать в автоматическом режиме полностью, требуется присутствие человека для подбрасывания топлива.

Одноконтурные настенные газовые котлы

• Настенные. Основные достоинства – компактность, простота использования и доступность. Котел настенный одноконтурный содержит газовый нагреватель, теплообменник и электронику для управления агрегатом.

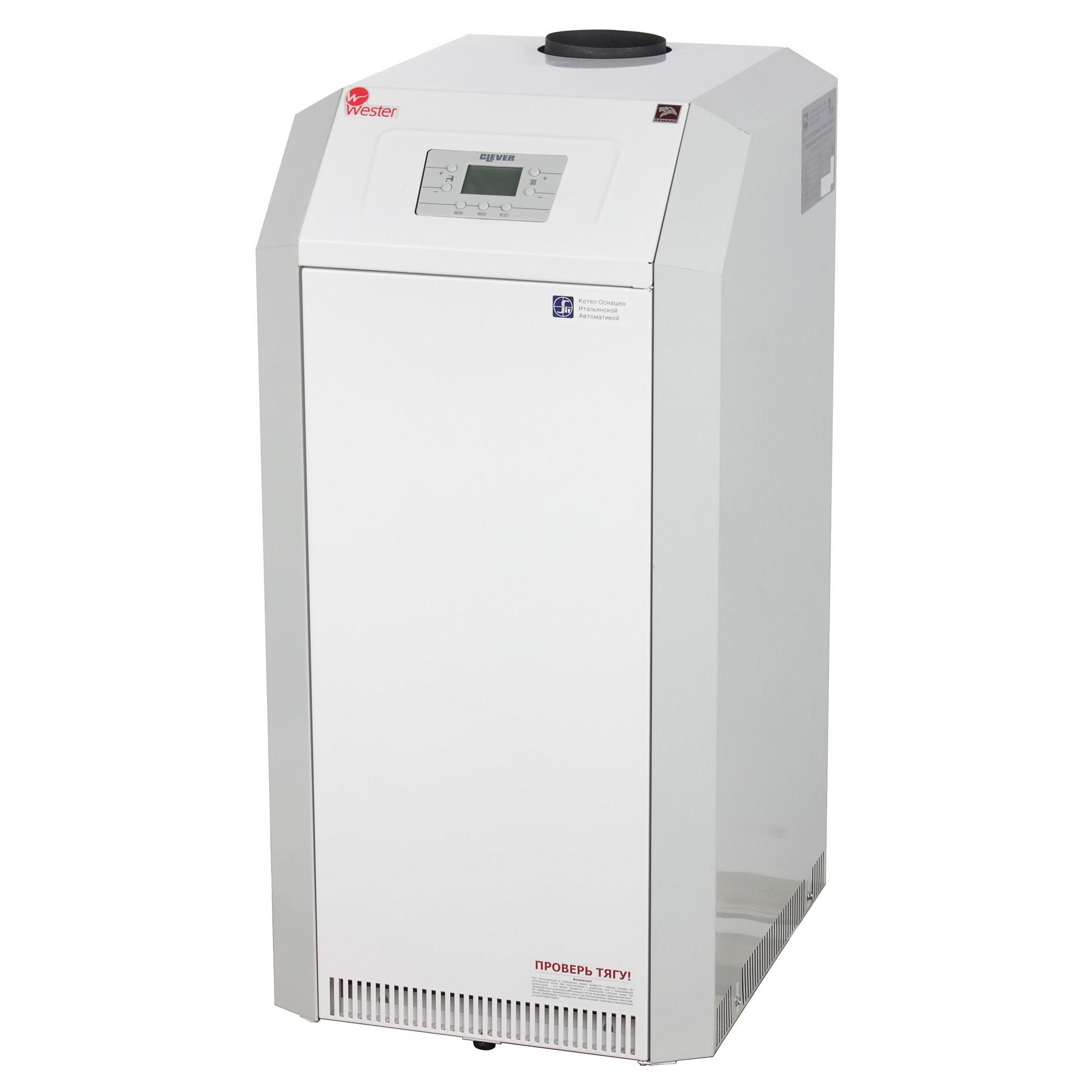

• Напольные. Устанавливаются на пол. Теплообменник может быть чугунным или стальным. Последние более легкие, проще в транспортировке. Чугунные имеют больший срок эксплуатации. Для хорошей работы напольных моделей необходимо соорудить сложную вентиляцию с широкими дымовыми каналами, выделить отдельное помещение.
• Турбированные. Более продвинутые агрегаты, имеющие закрытые камеры сгорания. С них принудительно удаляются продукты горения и подается свежий воздух. Для этих целей установлен вентилятор, скорость вращения которого регулируется. Такая схема не требует традиционного дымохода и хорошо проветриваемого помещения. Работа котла обеспечивается специальным дымоходом, который выводится за ближайшую стену.
• Конденсационные. Новый класс котлов для отопления с высокой эффективностью и экономичностью. Они просты в установке, обслуживании, имеют высокий уровень безопасности. Конденсационные напольные котлы используют максимальное количество энергии, выделяющейся при конденсации водяного пара в отходящих газах. Их стоимость больше, но в процессе использования агрегаты экономят около 15 % газа.

Важно! Современные газовые котлы работоспособны вне зависимости от давления в магистральной сети. Нередко в небольших населенных пунктах давление недостаточное. Тогда мощность котла (для старых моделей) будет не соответствовать представленной в документах.

Популярные модели

Следующие настенные модели считаются самыми популярными по рейтингам, получили отличные отзывы покупателей. Приборы изготавливаются отечественными и зарубежными производителями.

Buderus Logamax U072-24

Самая рейтинговая модель, имеющая тепловую мощность 24 кВт. Это позволяет отапливать площадь до 250 м2, что подходит для частных домовладений (включительно и двухэтажных). Установлена закрытая камера сгорания и медный теплообменник. Также в комплекте предусмотрены необходимая обшивка, восьмилитровый расширительный бачок, насос. Встроена защита от замерзания, чрезмерного нагрева и блокировки насоса. Котел оснащен системой блокировки пламени. КПД агрегата составляет 92 %.

Bosch Gaz 6000 W WBN 6000-24 H

Минимальная мощность модели 7,2 кВт, максимальная – 24 кВт. Характеристика оборудования:

• электронное управление пламенем;
• присутствуют системы защиты;
• восьмилитровый расширительный бачок;
• расход – до 2,8 куб. м/час;
• медный теплообменник;
• встроенная обвязка;
• управление с помощью ЖК-дисплея.

Важно! Пользователей удивит отсутствие проблем в использовании, стойкость к перепадам давления в системе подачи газа.

Baxi ECO Four 1.24

Мощность составляет от 9 до 24 кВт. Расход газа до 2,78 куб. м/час. В аппарате установлен выносливый теплообменник и открытая камера сгорания. Установка котла требует традиционного дымохода. Внутри имеются: шестилитровый расширительный бак, циркуляционный насос, предохранительный клапан, автоматический воздухоотводчик. Установлены необходимые системы защиты. КПД составляет 91.2 %. Система модуляции пламени гарантирует точное поддержание определенной температуры, розжиг без хлопков, низкий шумовой уровень.

Критерии выбора

При выборе котла, в первую очередь, необходимо ориентироваться на его функциональные возможности. Основные критерии:

• Конструкция и материал теплообменника. Внутри него движется вода, снаружи – воздействует тепловая энергия. Поэтому материал изготовления должен быть прочным и теплопроводным. Чем больше передается тепла теплоносителю, тем выше КПД агрегата.
• Тип расположения. Устанавливаются на полу или подвешиваются на стене. Напольные имеют большие габариты. Навесные сильно уступают напольным по мощности. Выбор определяется потребностями. Частный дом большой квадратуры требует мощной модели, а для городской квартиры подойдет менее производительное устройство.
• Камера сгорания, тип розжига и горелки. Камеры бывают открытые (кислород для поддержания пламени забирается из помещения) и закрытые (воздух для горения газа всасывается снаружи с помощью дымохода или вентиляционной трубы).
• Автоматика, регулировка. Существует много дополнительных опций, облегчающих эксплуатацию газового нагревательного оборудования.
• Мощность. Производитель указывает площадь помещения, которую может обогреть определенная модель.

Котел для частного дома

Отзывы пользователей

Василий: «Котел Будерус Логамакс U072-24K для больших помещений. Работает эффективно, обогревает качественно. Горячее водоснабжение не обеспечивает. Монтируется к уже существующей системе. Удачный вариант для большого помещения. Недостаток в большом расходе газа».

Сергей: «Котел Bosch Gaz 6000 W WBN 6000-24C.  Приятно удивил тихой работой: не происходит неприятных щелчков в период перезагрузки. Отлично обогревает дом в 80 м2. Достаточно экономный. Очень понравилась его простота в использовании и надежность».

Екатерина: «Одноконтурный имеет отличную мощность, что подходит для моего дома с немалой площадью. Управление полностью автоматизированное. Присутствует турбовентиляторная вытяжка, удаляющая продукты сгорания. Много систем безопасностей, так как оборудование газовое. На мой взгляд, немножко шумный: слышны поджиг, насос и вентилятор».

Правильный выбор котла для обогрева помещения – очень важная задача. От качества выполнения этой работы будет зависеть комфорт и уют в отапливаемом помещении.

Одноконтурные газовые котлы отопления для дома

Поддержание оптимальной температуры в частном доме – одно из необходимых требований для комфортного проживания. Такие дома редко подключены к центральной отопительной системе из-за больших расстояний между потребителями.

Поэтому вопрос по поддержанию температуры в зимний период полностью ложится на собственников жилья. Оптимальным вариантом для обустройства отопления является использование одноконтурного газового котла. Он подходит для тех случаев, когда в строении применяется обычная отопительная система, без теплых полов.

Сейчас на рынке представлено огромное разнообразие котлов, и выбор оптимальной модели представляется совсем непростым занятием. При выборе следует принимать во внимание множество факторов, основным из которых выступает объем отопительной системы.

Принцип установки одноконтурного газового котла

У современных котлов может различаться способ установки, тип разжигающего устройства и прочие параметры. Одноконтурные газовые котлы отопления для дома способен обогревать помещения площадью до 300 – 350 м², что позволяет использовать их на небольших промышленных объектах.

Конструкция газовых котлов

Принцип работы данного устройства очень прост и совпадает у всех моделей вне зависимости от производителя. Внутри котла газ смешивается с воздухом из помещения и сгорает, образуя угарные газы, которые отводятся дымоходом.

Для нормальной работы котла достаточно естественной тяги от дымоходной трубы, принудительной вентиляции не требуется.

Котел отопления газовый одноконтурный включает в себя такие элементы:

• Горелка.
• Теплообменник.
• Стальной корпус.
• Приборы управления.
• Система безопасности и автоматизации.

Некоторые модели имеют дополнительные элементы, к которым относятся насос для теплоносителя, расширительный бак и вентилятор для принудительного движения воздуха.

Газ сгорает в специальной камере, которая находится внутри теплообменника. Сам теплообменник представляет собой массивную конструкцию из чугуна или стали. При горении газа она разогревается. Через него проходит вода, и за счет теплообмена происходит её нагрев.

Конструкция одноконтурного газового котла

Эта вода поступает в отопительную систему. В небольших системах циркуляция теплоносителя может происходить за счет естественных процессов – разницы плотности холодной и горячей воды. Большие отопительные системы снабжаются насосом. Пройдя через систему и отдав ей своё тепло, вода возвращается обратно в котел, и цикл начинается заново.

Особенности газовых одноконтурных котлов

При установке котла следует принимать во внимание санитарно-гигиенические нормы и пожарную безопасность. Напольные газовые котлы отопления одноконтурные при своей работе используют кислород, находящийся в помещении. Также при работе некоторых видов котлов возможно скопление газов, оказывающих неблагоприятные воздействия на организм. Их концентрация невысока, чтобы причинить вред, однако долговременный контакт с ними нежелателен. Поэтому рекомендуется разместить котел в отдельной комнате или техническом помещении, где люди не находятся длительное время.

По виду камеры сгорания бывают открытого и закрытого типа. Установки с открытой камерой работают так же, как и обычная печь – забирает воздух из помещения, а вывод продуктов горения происходит через дымоход. Конструкция данного типа не очень удобна, она требует обустройства приточной вентиляции и дымохода.

Газовый настенный турбированный котел Buderus Logamax U052-24

Котлы с закрытой камерой более удобны в эксплуатации. Они не нуждаются в поступлении воздуха из комнаты, а удаление продуктов сгорания происходит автоматически. Для этого используется коаксиальная система. Тяга создается при помощи встроенного вентилятора, а протекание всех процессов контролируется многочисленными датчиками.

Достоинства недостатки одноконтурных котлов

Бытовые отопительные газовые котлы обладают такими преимуществами:

• Экономичность. Газ на сегодняшний день является наиболее дешевым топливом.
• Компактность. Энергозависимые котлы отопления обладают небольшими размерами, что упрощает их размещение.
• Несложный процесс монтажа.
• Простота эксплуатации.
• Возможность регуляции мощности в широких пределах. Можно самостоятельно устанавливать температуру нагрева и его продолжительность.
• Безопасность. Работа котла контролируется автоматическими системами, которые не допускают выход параметров за установленные рамки.

Тем не менее, газовые котлы обладают и рядом недостатков. У настенных устройств способ монтажа создает ограничения по весу, что ограничивает и мощность. Котлы отопления одноконтурные энергонезависимые требуют для своей работы электрический ток. Также некоторые котлы чувствительны к составу топливу. Для решения этой проблемы между газопроводом и котлом устанавливается специальный фильтр.

Газовый настенный котел Bosch Gaz 3000 W ZS 28-2 KE

Модели и цены одноконтурных котлов

На рынке отопительного оборудования сейчас представлено большое количество моделей. Высоким качеством обладает продукция европейских фирм Baxi, Electrolux, Ariston, Vaillant, Protherm, Bosch и пр.

Средняя цена у таких котлов 21 000 – 75 000 р.

Наиболее популярными моделями выступают:

• Buderus Logamax U052-24
• Bosch ZS 28-2KE
• Ariston CLAS EVO 15 FF SYSTEM

Отечественные напольные газовые котлы отопления одноконтурные значительно ниже по ценовой категории: 12 000 – 21 000 р. Производством отопительных установок занимаются компании ООО «Завод Конорд», Жуковский машиностроительный завод, ОАО «Боринское», ЗАО «Ростовгазоаппарат», BaltGaz Групп и другие.

Наиболее мощным одноконтурным котлом является модель

Protherm Медведь 40 TLO

• Его показатель мощности доходит до 40 кВт при средней цене 57 000 р.
• При этом он обладает небольшими габаритами и имеет удобную электронную панель управления.
• Этот котел можно и для отопления, и для подачи горячей воды, для чего к нему подключается внешний бойлер.
• Система управления контролирует все важные параметры и обладает охладительным контуром, который защищает её от перегрева.

Модель	Средняя цена	Описание
Лучшие напольные газовые котлы
Baxi Slim 2300Fi	197 000р.	29,7 кВт. Двухконтурный. расход газа 3,5 м3/ч.	Лучший напольный газовый котел
КОНОРД КСц-ГВ-12Н	14 500 р.	12 кВт. Двухконтурный.  расход газа 0,7 м3/ч. площадь обогрева  — до 120 м2.	простой в управлении
АОГВ-23,2-3 Комфорт (ЖМЗ)	21 000 р.	23,2 кВт. ОдноконтурныйРасход газа 2,6 м3/ч.площадь обогрева 230 м2.	Самый экономичный
Лучшие настенные газовые котлы
Baxi Luna 3 comfort 240	77 000 р.	25 кВт. Двухконтурный. расход газа 2,85 м3/ч.	Лучший настенный  котел
BOSCH Gaz 4000 W	29 000 р.	24 кВт. Двухконтурный. расход газа 2,73 м3/ч. площадь обогрева — до 300 м2.	Лучший котел для большого дома
Buderus Logamax U042-24K	37 000 р.	24 кВт. Двухконтурный. расход газа 2,61 м3/ч. площадь обогрева  — до 180 м2.	Лучший газовый котел для коттеджа
PROTHERM Гепард 23MOV	27 500р.	25,8 кВт. Двухконтурный.  расход газа 2,75 кг/ч.	Лучшее соотношение цена/качество

Одноконтурный или двухконтурный газовый котел: что лучше?

Хотя на протяжении последних нескольких лет такое топливо как газ сильно подорожало, все равно одними из наиболее практичных остаются газовые котлы, используемые в системе отопления. И как раз одна из причин – это то, что ими удобно пользоваться. Но при этом нужно подумать, какой газовый котел можно назвать лучше. Ведь есть одноконтурные и двухконтурные модели. Важно также знать, какая между ними существует разница?

Особенности одноконтурных котлов

Конструкция данного отопительного оборудования очень простая. Там есть горелка и автоматика для ее управления. Газ зажигается при помощи специального устройства. А над горелкой проходит труба, по которой протекает теплоноситель. Он нагревается и подается дальше в систему отопления помещений. Необходимо обратить внимание на то, что такое оборудование способно нагревать только ту воду, которая идет для обогрева труб и батарей.

Какие преимущества газового котла с одним контуром? Их всего два: во-первых, более приемлемая стоимость, а во-вторых, такое оборудование отличается простотой конструкции. А вот минусов оно имеет значительно больше.

1. Для подогрева технической воды в ванную комнату и на кухню нужно покупать отдельно бойлер.
2. Такие агрегаты отличаются большими размерами, и они обычно устанавливаются на полу.
3. Сложность монтажа, потому что приходится отдельно подключать и бойлер.
4. Вода в ГВС, если используется контур косвенного нагрева, остывает значительно быстрее, поэтому чаще приходится включать ее подогрев.

Естественно, общая стоимость одноконтурного котла с бойлером обойдется дороже.

Преимущества двухконтурных котлов

А теперь стоит рассмотреть, в чем заключаются достоинства газовых котлов, которые имеют два контура. Если исходить из того, что здесь не понадобится отдельно покупать устройство для подогрева воды, то такое оборудование является более выгодным. Его преимущество и в компактных размерах, поэтому для его установки не понадобится отдельное техническое помещение. Нужно учитывать, что его можно установить даже на кухне, потому что почти все модели предназначаются для размещения на стене.

Один контур здесь идет для подачи воды в отопительную систему, а другой направляется на кухню и в ванную комнату. Как та, так и другая вода нагревается от одной и той же горелки, поэтому здесь явно наблюдается экономия газа. Но вместе с тем газовые двухконтурные котлы имеют свои недостатки. Один из них заключается в том, что если одновременно открыть кран на кухне и в ванной комнате, то температура воды начнет сразу падать. Так что такое оборудование никак не подходит для большой семьи, где могут одновременно купаться, мыть посуду на кухне или использовать горячую воду для других целей. В этом случае нужно такое оборудование, но с одним контуром и отдельным бойлером.

Одноконтурный или двухконтурный газовый котел

В этой статье мы хотим рассказать об одноконтурных и двухконтурных газовых настенных котлах. Какие плюсы и минусы имеет тот и другой вариант.

Вы также можете проконсультироваться с нашим специалистом по телефону 8 (351) 777-52-35 по любым вопросам систем отопления. Мы подберем наиболее оптимальный вариант для вас, скомплектуем все необходимые материалы по минимальным ценам и произведем монтаж системы отопления.

Контура газовых котлов

Под первым контуром газового котла всегда подразумевается контур отопления. Котел имеет один вход и один выход для нагретой воды.

В двухконтурных котлах, кроме первого контура отопления, есть еще один контур для нагрева питьевой воды в проточном режиме. И соответственно добавляется еще два патрубка – одни для входа холодной воды, второй для выхода горячей.

Котел самостоятельно переключает нагрев с отопления на питьевой (второй) контур, при появлении протока во втором контуре. При нагреве горячей воды, контур отопления не работает (не греется).

Двухконтурные газовые котлы

Двухконтурные газовые котлы получили наибольшее распространение в небольших частных домах с площадью до 150 кв.метров и количеством проживающ 2-4 человека.

Двухконтурные настенные котлы проточного типа обеспечат вас десятью – пятнадцатью литрами в час, нагревая ее примерно на 30 градусов. В максимальном случае это достаточно для комфортного пользования одновременно двумя водорозборными точками.

Желательно, чтобы потребители воды (умывальники, мойки, душевая кабина и др.) находились максимально близко к котлу, в противном случае придется ждать пока сбежит из труб остывшая вода и потечет горячая.

Основная проблема с двухконтурными котлами возникает в процессе их эксплуатации. Жесткая вода может достаточно быстро забить вторичный теплообменник, что приводит к полной остановке котла (не во всех случаях).

Двухконтурные напольные котлы с чугунным или стальным теплообменником достаточно редкий вид котлов – осноной их минус – сложная конструкция и меньшая надежность. Напольные газовые котлы применяют из-за их надежности, большому сроку службы (т.к. ломаться практически нечему) и широкому ряду мощностей. Мы также советуем рассматривать вариант с одноконтурным напольным газовым котлом и отдельно стоящим (или висящим) бойлером косвенного нагрева.

Плюсы двухконтурных котлов

• Не высокая стоимость вторичного контура. При небольшой разнице в цене одно – и двухконтурного котла появляется недорогой источник горячего водоснабжения
• Компактность котельной установки (всё оборудование находится в одном корпусе)

Минусы двухконтурных котлов

• Быстрый выход из строя вторичного контура с жесткой водой
• Одновременное пользование горячей водой ограниченно двумя потребителями
• При нагреве горячей воды, контур отопления остается отключенным
• Циркуляция горячей воды не возможна (предотвращает остывание воды в трубах)
• Летом приходится долго ждать теплую воду (болше 30 секунд)
• Во время пользования водой, чувствуются перепады температуры

Одноконтурные газовые котлы

Настенные одноконтурные котлы достаточно редкий случай. В большинстве случаев одноконтурные котлы – это напольные котлы с мощностью от 20 кВт и достаточно сложной схемой обвязки.

Одноконтурные настенные котлы применяют в следующих случаях:

• В котельной имеется два дымохода, и второй испльзуется для отдельного газового (проточного или накопительного) водонагревателя. Данный вариант горячего водоснабжения достаточно простой, недорогой и не зависит от системы отопления. Также такой вариант, как правило, энерго независим.
• Второй вариант – одноконтрурный котел подключен к бойлеру косвенного нагрева. Такой вариант применяется, если необходим запас горячей воды и одновременно могут использоваться 3 или более потребителя, либо один потребитель с большим расходом. Кроме того, такой вариант испльзуется, если питьевая вода очень жесткая. Для двухконтурных котлов – быстрый выход из строя.
• Еще один вариант – это установка настенного котла с закрытой камерой (испльзование коаксиального дымохода), если нет возможности установить напольный котел с открытой камерой сгорания.
  Также устанавливают два настенных одноконтурных котла, взамен одного мощного напльного. Это дает более плавное регулирование мощности, и резерв, в случае ремонта или выхода из строя одного из котлов.

Из одноконтурных котлов наша компания рекомендует обратьть внимание на средний ценовой сегмент – Protherm Пантера 25 KTO, Bosch WBN6000-35Н, Buderus Logamax U072-24

Одноконтурные напольные котлы

Одноконтурные напольные котлы представлены восновном следующими позициями – напольные газовые котлы с чугунным или стальным теплообменником, напольные твердотопливные котлы и остальные редкие типы котлов работающие на различных видах энергии.

Наиболее распространены – напольные газовые чугунные котлы. На 2016 г. в г. Челябинске чаще всего монтируют котлы Prothem KLOM, Baxi SLIM и другие более дешевые представители. Среди котлов со стальным теплообменником можно отметить одноконтурный котел Bosch.

Все выше указанные  котлы имеют встроенную автоматику и достаточно просто для подготовленного специалиста подключить любой бойлер косвенного нагрева.

Газовый котел с бойлером косвенного нагрева, одноконтурный и двухконтурный: обратная связь, схема подключения

Пожалуй, каждый хозяин частного дома хочет обеспечить себя и свою семью необходимыми санузлами и условиями. В этом случае вы не хотите переплачивать. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому, сложному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае – правильный расчет необходимого объема воды для хозяйственных нужд.Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует руководствоваться объемом внешнего накопительного бака. Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы имеют ограниченные габариты, поэтому на них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, имеющие накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Рекомендации специалиста

Если требуется более высокая производительность, следует обратить внимание на удаленные резервуары для горячей воды.Такие котлы, объем которых может достигать 500 литров, можно подключать к теплогенераторам с этой возможностью. Это говорит о том, что в оборудовании должны быть входные патрубки, а внутри него находится циркуляционный насос, необходимый для обслуживания контура горячего водоснабжения. Мощность котла должна соответствовать мощности котла, иначе температура воды никогда не дойдет до нормальной отметки.

Отзывы об одноконтурных котлах с выносным котлом серии Vitopend 100-W

Выбирая газовый котел с бойлером, следует обратить внимание на одноконтурное оборудование, которое сейчас предлагают в продажу многие производители. Среди них – немецкая компания Viessmann, которая производит настенные устройства, подходящие для установки в офисах, квартирах и частных домах. По словам покупателей, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в небольшом помещении.

Стоит обратить внимание на выгодное оборудование, ведь оно укомплектовано всеми крепежными и монтажными элементами, необходимыми для подключения к коммуникациям.Потребителям нравится, что газовый котел дополнен расширительным баком на 6 литров, а также циркуляционным насосом для контура отопления.

Панель управления понятная, предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью этой системы вы можете контролировать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить устройство без мониторинга, ведь в нем есть система самодиагностики, которая проверяет наличие проблем с нагревом, отображая коды ошибок на экране. Если вы до сих пор не знаете, следует ли выбирать газовый котел двухконтурный или одноконтурный с бойлером, то вам стоит обратить внимание на модели вышеуказанной серии, которые, по мнению потребителей, экономичны. В устройствах есть модуляционная горелка, которая при необходимости меняет интенсивность горения. Это снижает расход топлива, увеличивает КПД.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Этот двухконтурный газовый котел с бойлером стоит 53 900 руб.И это устройство, имеющее компактные размеры. Агрегат, по словам пользователей, имеет высокую производительность, которая составляет 14 литров воды в минуту. Встроенный электронный регулятор обеспечивает поддержание температуры воды на желаемом уровне. При необходимости обустройства системы горячего водоснабжения и отопления потребителям рекомендуется приобретать именно такую ​​технику, которая максимально решит эти проблемы. Его мощность составляет 30 кВт, а КПД достигает 90%. Диаметр дымохода 140 мм, камера сгорания открытая. Выбирая данный газовый котел с бойлером косвенного нагрева, потребители отмечают его эффективность, простоту в эксплуатации и многие другие достоинства типа:

• Электронное управление;
• Удобная установка;
• Высокая комфортность приготовления горячей воды.

Положительные отзывы потребителей об эксплуатационных характеристиках Vitopend 100

Описанный выше газовый котел с бойлером, отзывы о котором зачастую самые положительные, как уже говорилось, эффективен в работе.Это выражается в том, что модулированная горелка поддерживает температуру воды в контуре, что позволяет добиться максимально точного регулирования.

Покупатели

также говорят о простых элементах управления, ведь на корпусе есть панель с дисплеем, позволяющая обеспечивать контроль температуры и следить за работой устройства. Помимо прочего, заказчики отмечают, что из-за компактных размеров это оборудование возможно установить даже в небольших помещениях, нишах или проемах.

Схема подключения

Газовый котел с бойлером косвенного нагрева, схема подключения которого обязательно должна быть рассмотрена мастером, позволяет решить проблемы, выражающиеся в недостаточном количестве горячей воды.Это возможно благодаря полноценному котлу, который имеет дополнительную вставку электрического отопления. Такой раствор будет поддерживать температуру на определенном уровне.

Для подключения необходимо знать, что система предполагает наличие защитного магниевого электрода, пенополиуретановой изоляции, металлического сосуда с эмалевым покрытием, а также змеевика, выполняющего роль нагревательного элемента. Внешний котел для котла следует подключать по схеме к циркуляционному насосу.

Вывод

Производители описанного выше оборудования предлагают использовать для этого определенную схему.Он предполагает необходимость подключения водонагревателя к контуру ГВС.

как подключить котел к двухконтурному газовому котлу

Мощность газового котла должна быть минимум вдвое больше энергии, потребляемой котлом. В противном случае вода в бойлере не нагреется достаточно быстро, и система отопления не будет работать эффективно.

Внимание!
Схема подключения газового котла должна предусматривать отключение отдельных контуров потребления теплоносителя.Чтобы можно было выключить отопление, но при этом котел продолжал работать и наоборот.

Например, мощность котла для дома площадью 100м2 при примерном расчете может составлять 20 кВт. (2 кВт. На 10 м2 площади). В этом случае максимальное потребление котла не должно превышать 10 кВт. Но лучше всего иметь запас мощности котла.

Таким образом, при правильном подборе оборудования можно добиться нормальной и непрерывной работы отопления и горячего водоснабжения.

Люди, которым не хватает места в квартире или доме для обустройства котельной, часто пытаются сэкономить место и приобретают двухконтурный котел. Это разумный выбор, однако, чтобы обеспечить семью горячей ванной и хозяйственной жидкостью, следует позаботиться о наличии дополнительного оборудования. Подобрать подходящий резервуар несложно; можно взять цистерну или другую емкость. Однако, чтобы облегчить задачу, можно просто купить специальный газовый котел с бойлером .

Возможность подключения котла

Котел для газового котла – это накопительный бак с теплообменником внутри. Данная модель, по сути, двухконтурная, так как имеет подключение как для системы отопления, так и для горячего водоснабжения.

Двухконтурные модели имеют встроенный водонагреватель проточного типа, чем одноконтурные модели похвастаться не могут. Преимущество газового котла со встроенным накопительным баком в том, что нет необходимости создавать бойлер косвенного нагрева. К тому же вода нагревается намного быстрее, чем в одноконтурных вариантах, и не снижает эффективность теплоносителя по нагреву.

К двухконтурным котлам также можно подключить отдельный котел для обеспечения большего количества горячей воды. Такое оборудование относится к технике послойного нагрева. Также можно купить двухконтурный газовый котел со встроенным бойлером косвенного нагрева. Такие устройства совмещены с бойлером, хотя можно приобрести отдельные устройства. В зависимости от того, что вам больше подходит: удобство транспортировки и установки или компактное размещение – вы можете выбрать отдельную или смежную модель.

Если уже установлен одноконтурный котел, можно приобрести специальный котел послойного отопления, который укомплектован проточным жидкостным нагревателем.Если вам нужно сэкономить место в квартире, вы можете остановить свой выбор на одноконтурном котле со встроенным бойлером косвенного нагрева.

Мощность нагревателя

Расход жидкости в проточном водонагревателе меняется в зависимости от мощности газовой горелки. Также скорость нагрева воды зависит от конструктивных особенностей теплообменника. Особенностью нагрева жидкости является ее короткий контакт с теплообменником, поэтому для того, чтобы нагреть теплоноситель до нужной температуры, необходимо много тепла.Для увеличения производительности ТЭН необходимо увеличить мощность горелки и увеличить расход газа.

Для того, чтобы температура воды в душе была 40 градусов, придется настроить конфорку на вырабатываемую мощность 20 кВт, но если конфорка не рассчитана на такую ​​мощность, то теплый душ принимать нельзя. . Для бани тоже нужно иметь мощную горелку, так как вода должна быстро нагреваться в больших объемах для нормального набора.

Большинство котлов имеют мощность около 20-30 кВт, а 10 кВт достаточно для обогрева дома. Таким образом, всю разницу можно использовать для обеспечения ГВС. Для водогрейных котлов разработаны модулирующие горелки, охватывающие диапазон от 30 до 100 процентов максимальной мощности.

Однако даже самые слабые котлы имеют избыточную мощность, что приводит к частому включению и выключению горелки. Этот процесс приводит к быстрому износу оборудования и увеличению расхода топлива. Эти проблемы делают покупку более мощной модели котла для получения более горячей жидкости невыгодным и неоправданным решением.

Поэтому в двухконтурных моделях предусмотрен бойлер, вмещающий горячую воду, что позволяет подавать ее в большом объеме во время принятия душа или ванны. Таким образом, послойный нагрев воды оптимален: он обеспечивает нормальную работу оборудования и не приводит к износу горелки.

В двухконтурных моделях со стратифицированным нагревом вода нагревается с помощью пластинчатого радиатора или трубчатого водонагревателя. Наличие дополнительного теплообменника выгодно в конденсационных моделях, так как обеспечивает дополнительное тепло от продуктов сгорания.Жидкость поступает в бойлер с послойным подогревом уже нагретой, что позволяет быстро приготовить горячую жидкость в необходимом объеме.

Напольные двухконтурные газовые отопительные котлы с бойлером имеют ряд преимуществ.

1. Подача горячей воды в верхние слои бойлера позволяет принять душ через 5 минут после включения теплообменника. Напротив, котлы с бойлером косвенного нагрева обеспечивают более длительный нагрев жидкости, так как время уходит на конвекцию теплой воды снизу источника тепла.
2. Отсутствие теплообменника внутри накопительного бака позволяет собирать больше теплой воды для хозяйственных нужд. Производительность таких котлов в 1,5 раза выше, чем у моделей с косвенным нагревом.

Работа газового котла с котлом – видео

Часто задаваемые вопросы

Чаще всего люди не понимают, почему в котле тоже стоит бойлер. Дело в том, что встроенная модель позволяет обеспечить комфортное использование теплой воды.Это позволяет быстро обеспечить наличие горячей жидкости при открытии нескольких точек водозабора, с чем обычный двухконтурный котел никогда не справится.

Более того, бывают случаи, когда нужен небольшой напор теплой воды, на что котел с проточным водонагревателем не способен, так как в нем ограничен нижний предел давления.

Напольные модели со встроенным накопительным баком похожи на холодильник. Они вмещают до 100 литров жидкости, чего вполне достаточно, чтобы обеспечить всю семью теплой водой.

Схема подключения двухконтурного газового котла с бойлером практически не отличается от штатного подключения. Важное отличие – необходимость подключения не только к системе отопления, но и к водопроводу. Необходимо врезаться в систему до точек выхода воды, но после унитаза. Это позволит горячей жидкости выйти из всех водозаборных кранов. Лучше всего посоветоваться с мастерами, чтобы все правильно подключить.

1.
2.
3.
4.
5.

Газовые котлы – это генераторы, вырабатывающие тепло для нагрева воздуха в помещениях и нагрева воды путем сжигания жидкого топлива – газа. Устанавливать газовый котел со встроенным котлом возможно только при возможности подключения его к магистральному газопроводу. При отсутствии газоснабжения использовать такое отопительное оборудование невозможно. Как выглядят газовые котлы, можно увидеть на фото.

Различия между одноконтурными и двухконтурными котлами

Одноконтурный газовый котел с бойлером может только обогревать помещение – в нем нет встроенной системы, необходимой для обеспечения горячего водоснабжения.Но если к нему подключить выносной котел с теплообменником, то он сможет нагревать воду для бытовых нужд.

Двухконтурные котлы имеют более сложное устройство, соответственно и стоят дороже. Они служат для нагрева воды не только в системе отопления, но и в системе водоснабжения. Для увеличения количества нагретого теплоносителя к таким котлам можно подключить бойлер.

Характеристики котла

Котлы предназначены для организации горячего водоснабжения на нужды потребителей через краны.Имея в своем доме такое устройство, его жители не будут зависеть от наличия горячей воды в кране.

Котлы могут использовать разные виды энергии:

• газ бытовой;
• электричество;
• тепловой энергии, вырабатываемой при работе котла.

Вне зависимости от того, какой тип устройства выбрал потребитель, его установку необходимо согласовать с компетентными организациями и доверить специалистам, чтобы впоследствии не возникло проблем.Очень важно правильно подключить оборудование – в этом случае двухконтурный газовый котел с бойлером может быть высокоэффективным и обеспечивать горячую воду, которая будет подаваться не только в систему отопления, но и через несколько кранов одновременно ( смотрите также: “”).

Расположение котла в доме

Есть настенные и напольные газовые котлы с бойлером. Чаще всего встречается напольная техника. Их рекомендуется размещать в подсобных помещениях. Обычно они имеют массу менее 100 килограммов и горелки атмосферного или нагнетательного типа.

Настенные котлы часто устанавливают в квартирах и небольших домах. Они весят менее 100 килограммов и имеют небольшие размеры, поэтому их можно повесить на стену. Для экономии места можно установить котел в нише (читай: «»).

Преимущества двухконтурных котлов и их применение

Двухконтурные котлы более функциональны, но и дороже. Перед покупкой следует определиться, как именно будет использоваться техника.

В настоящее время на рынке представлены следующие модели двухконтурных котлов:

• с проточным водяным теплообменником;
• со встроенным бойлером на 40-60 литров;
• со встроенным бойлером на объем 80-500 литров.

На выбор бойлера влияет не только цена и способ установки, но и потребности жителей дома в горячей воде.

Котлы навесные с проточным водяным теплообменником имеют следующие особенности:

• одновременно отапливают помещения общей площадью до 300 «квадратов», а также обеспечивают два водопровода;
• небольшие размеры позволяют встраивать технику в нишу стены;
• низкая стоимость;
• простой и недорогой монтаж;
• несложное управление;
• наличие элементов самодиагностики.

Котлы газовые отопительные с бойлером объемом 40-60 литров обладают рядом преимуществ:

• способный отапливать дом площадью до 300 «квадратов» и обеспечивать одновременную подачу воды непосредственно в 4 водозабора;
• простота управления;
• наличие системы самодиагностики.

Котлы с бойлером на 80-500 литров бывают трех типов. К первому и второму из них относятся устройства, которые оснащены всем необходимым, имеют небольшие габариты и позволяют полностью контролировать систему. Котлы третьего типа требуют установки дополнительного оборудования и различных комплектующих. В результате вам нужно будет потратить большие деньги на покупку всех необходимых элементов и работу квалифицированных специалистов.

Устройство газового котла с бойлером, подробное видео:

Как выбрать газовый котел

Выбирая газовый котел для своего дома, нужно обращать внимание на различные технические характеристики (подробнее: «»).Что касается материала, то такое устройство должно быть из чугуна или стали. Стальные модели более подвержены коррозии из-за конденсации. Срок их службы обычно не превышает 15 лет. Чугунные котлы служат до 50 лет, но они стоят намного дороже стальных котлов и весят вдвое больше (читай: «»).

Необходимо учитывать, что напольные газовые котлы нельзя устанавливать в жилых помещениях – для них необходимо отвести подвал или подсобное помещение. Пол в помещении, где будет установлен котел, должен быть из негорючего материала. Монтаж настенных устройств проще. Они имеют небольшие размеры и их можно разместить в стенных нишах или мебельных шкафах. В любом случае подключение котла к газовому котлу должно производиться специалистами (читай: «»).

Котлы со встроенными газовыми горелками не позволяют самостоятельно заменить поврежденную горелку. Продукты дутья покупаются отдельно от котла, а в случае поломки могут быть заменены самостоятельно. Кроме того, устройства с таким типом горелки имеют более высокий КПД.Читайте также: “”.

Основная характеристика котлов – мощность. Если дом хорошо утеплен, а высота потолков не более 3 метров, то 1 кВт мощности хватит на обогрев 10 «квадратов». Таким образом, для дома площадью 100 «квадратов» следует приобрести прибор на 10 кВт. Если в здании нет хорошей теплоизоляции, а высота потолков более 3 метров, то мощность котла должна быть выше. Чтобы получить и подогретую воду для бытовых нужд, нужно выбирать оборудование, мощность которого на 30-50% выше рекомендуемой. Подключение котла к двухконтурному котлу лучше доверить специалистам.

Теперь разберемся, как выбрать газовый котел со встроенным котлом и чем отличается одноконтурный от двухконтурного. В конце концов, давайте посмотрим, кто делает лучшие модели в этом сегменте.

Установить и обустроить систему горячего водоснабжения в доме можно разными способами. Один из вариантов – установка газового котла со встроенным бойлером.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Котел со встроенным бойлером

Отличия и преимущества одноконтурных и двухконтурных котлов

Одноконтурный газовый котел предназначен исключительно для отопления дома – в нем нет встроенного водонагревателя, обеспечивающего жителей горячей водой.Если к нему подключить бойлер, он будет нагревать воду для различных бытовых нужд.

Механизм двухконтурных агрегатов сложнее и цена у них выше.

Главное преимущество газового котла со встроенным накопительным баком в том, что вам не нужно покупать и устанавливать дополнительно. К тому же вода в нем нагревается намного быстрее, чем в одноконтурных котлах.

Для аппаратов с двумя контурами можно подключить отдельный бойлер, чтобы горячей воды было больше.Если у вас уже есть одноконтурный котел, то в дополнение к нему можно купить специальный, который оборудован проточным жидкостным нагревателем.

Если вы – владелец небольшой по площади квартиры и вам нужно сэкономить место, то одноконтурный котел со встроенным бойлером будет лучшим вариантом.

Во избежание всевозможных проблем, которые могут возникнуть из-за неправильной установки оборудования, установку должны проводить специалисты.

В настоящее время можно встретить такие модели двухконтурных котлов:

• с проточным водяным теплообменником;
• со встроенным бойлером на 40-60 литров;
• со встроенным бойлером на 80-599 литров.

Основные характеристики настенных котлов с проточной водой:

• могут одновременно отапливать помещения общей площадью до 300 м²;
• они компактны, их можно монтировать в нише в стене;
• приемлемая цена;
• отличаются простой установкой;
• простое и удобное управление.

Котел газовый со встроенным котлом

Преимущества газовых отопительных котлов с котлом на 40-60 литров:

• может обогревать площадь до 300 м² и одновременно подавать воду сразу в 4 точки водоснабжения;
• проста в управлении;
• имеют систему самодиагностики.

Установки с бойлером на 80-500 литров бывают трех типов. К первым двум относятся устройства, которые включают в себя все необходимые детали, они компактны и позволяют полностью управлять системой. К третьему типу относятся котлы, для которых нужно установить дополнительное оборудование и купить другие запчасти. В результате вам придется потратить много денег, чтобы купить все недостающие предметы.

Как уже было отмечено, большинство пользователей отдают предпочтение одноконтурным газовым котлам с отдельно стоящим котлом.

Отметим основные достоинства таких устройств:

1. Большое внутреннее сечение теплообменника, благодаря чему образуется гораздо меньше накипи.
2. Отличаются надежностью.
3. Механизм и принцип работы устройства просты.
4. Тепловая энергия расходуется целесообразно, в результате чего повышается КПД, а расход топлива более экономичен.
5. Они просты в обслуживании.
6. С газовым котлом и бойлером вы гарантированно будете обеспечены горячей водой в любое время суток.

Производителей

На сегодняшний день ведущими производителями газовых котлов со встроенным бойлером являются: Electrolux, Ariston, Viessmann, Baxi, De Dietrich, Vaillant, Wolf, Chaffoteaux, Biasi.

Производитель	Модель	Характеристика
Электролюкс	Электролюкс GCB Magnum 28 Fi	Котел настенный газовый с бойлером на 60 литров . Мощность: 28,70 кВт. Эффективность: 92.4%. Напряжение: 220 В. Камера сгорания: закрыта. Теплообменник: раздельный. Размеры (ВxШxГ): 900x600x460.
Аристон	Ariston Clas B Evo 24 FF	Котел газовый настенный со встроенным бойлером. Мощность: 24,00 кВт. КПД: 92,0%. Напряжение: 220 В. Камера сгорания: закрыта. Количество контуров: двухконтурный (отопление и горячее водоснабжение). Теплообменник: раздельный.
Аристон	Ariston Clas B Evo 30 FF	Накопительный бак: 8 литров. Мощность: 30,00 кВт. КПД: 92,0%. Напряжение: 220 В. Камера сгорания: закрыта. Количество цепей: двухконтурная. Теплообменник: раздельный. Размеры (ВxШxГ): 943x600x460
Viessmann	Viessmann Vitopend 100-W WHKB025	Мощность: 25,10 кВт. КПД: 90,0%. Напряжение: 220 В. Камера сгорания: открыта. Теплообменник: раздельный. Размеры (ВxШxГ): 725x450x360
Viessmann	Viessmann Vitopend 100-W WHKB026	Вместимость: 4 литра. Мощность: 30,00 кВт, КПД: 90,0%. Напряжение: 220 В. Камера сгорания: открыта. Количество контуров: двухконтурный (отопление и горячее водоснабжение). Теплообменник: раздельный. Габаритные размеры (ВxШxГ): 725x450x360
Бакси	Baxi Nuvola-3 B40 280 и	Предназначен для отопления частных домов, коттеджей, загородных домов, дач до 280 м², а также для организации горячего водоснабжения. Особенности: бойлер на 40 литров; отдельные теплообменники; погодозависимая автоматика; ЖК дисплей; кнопочное управление; гидрогруппа из латуни; расширенный функционал; программирование.
Де Дитрих	De Dietrich MS 24	Настенный газовый котел с накопительным баком на 6 литров. Мощность: 24,00 кВт. КПД: 91,0%. Напряжение: 220 В. Камера сгорания: открыта. Количество цепей: одноконтурная. Теплообменник: раздельный. Габаритные размеры (ВхШхГ): 730х400х299

Таким образом, приобретая газовый котел со встроенным бойлером, можно добиться значительной экономии средств без потери функциональности и удобства использования.

Котел газовый одноконтурный

В последнее время не только в частных домах, но и в квартирах жители все чаще устанавливают газовые котлы, которые, как известно, позволяют установить желаемый температурный режим и, соответственно, существенно сэкономить. Современный рынок предлагает массу вариантов этих устройств, также мы учитываем достоинства и недостатки газовых одноконтурных отопительных котлов.

Что такое одноконтурный газовый котел?

Одноконтурный газовый котел – это специальное устройство, которое служит для нагрева воды в системе, которая, в свою очередь, обогревает помещения. Получается, что главное, что отличает одноконтурный газовый котел от двухконтурного, – это исключительно отопительная функция. Хотя последний, более универсальный, также нагревает воду для горячего водоснабжения дома.

Кстати, бывают разные отопительные котлы. Они делятся по своим техническим характеристикам и типу установки на стену и пол. Первая отличительная черта – компактность габаритов. Как правило, такой агрегат состоит из следующих элементов:

• горелки;
• расширительный бачок;
• теплообменник;
• циркуляционный насос;
• Системы безопасности и управления.

В конструкцию наружных одноконтурных газовых котлов для отопления дома входят следующие компоненты:

• система автоматической защиты и управления;
• горелка;
• теплообменник цилиндрический;
• камера для сжигания газа.

Правда, они большие по размеру, сделаны из прочного чугуна или стали и, естественно, более прочные и долговечные. Но для их установки требуется отдельное помещение, ведь такие устройства довольно чувствительны к колебаниям температуры.

Ряд современных моделей одноконтурных котлов включает закрытую камеру сгорания с наддувом. Отвод продуктов сгорания осуществляется через специальную коаксиальную трубку. Такие агрегаты называются турбинными одноконтурными газовыми котлами.

Как выбрать одноконтурный газовый котел?

Основным критерием выбора одноконтурного газового котла является площадь помещения, которое следует отапливать. Дело в том, что исходя из этого выбирается мощность системы отопления.Обычно расчет основан на том, что на каждые восемь-десять квадратных метров требуется 1 кВт мощности.

Далее выбираем тип расположения вашего будущего котла. Компактный настенный котел – выбор для квартиры, дачи или небольшого дома. Он способен отапливать до 340 квадратных метров. Мощность таких изделий достигает порядка 25-60 кВт. Для больших помещений лучше выбрать надежную напольную модель, для которой потребуется отдельная комната. Но зависимости от наличия электросети для такой продукции нет.Мощность напольных моделей от 70 кВт и выше.

Одноконтурный котел – вариант для тех, кому нужно только отопление. Однако если вы решили производить и нагревать воду для бытовых нужд, отдавайте предпочтение одноконтурному газовому котлу с бойлером. В систему отопления встроен бойлер косвенного нагрева, который подключается как еще одна батарея.

При покупке газового котла обязательно обращайте внимание на наличие таких важных опций как:

• блокировка работы при отсутствии подачи газа, дымоудалении, падении мощности
• гарантийное обслуживание и возможность ремонта после его завершения.

Самыми популярными производителями одноконтурных котлов являются Viesmann, Ariston, Termet, Viallant, Beretta и Viasmann.

Gas Boiler – обзор

11.4.1 Текущее развитие рынка газовых котлов

С начала этого века газовые котлы были доминирующей технологией отопления в Европе. Это становится очевидным из рис. 11.2A, на котором представлены продажи единиц отопительной техники в разбивке по типу в ЕС в период с 2004 по 2016 год (за исключением централизованного теплоснабжения).В 2004 году доминировали газовые котлы без конденсации, а доля конденсационных котлов, работающих на природном газе, составляла 18%. С 2004 года эта доля увеличилась до 80% в 2016 году, а с 2007 года конденсационные газовые котлы, работающие на природном газе, обогнали газовые котлы без конденсации в качестве доминирующей технологии отопления благодаря (1) своей высокой эффективности (90%) (Кемна и др., 2019) , (2) технологические разработки в производстве котлов без конденсации, такие как внедрение новых поколений модулирующих горелок, для которых требуются более дорогие закрытые котельные системы (исторически это были открытые котельные системы) (Weiss et al., 2009), и (3) производство и дополнительные затраты на установку и обслуживание конденсационных газовых котлов продолжали снижаться по сравнению с неконденсирующими котлами (Weiss et al., 2009; Kemna et al., 2019).

Наиболее заметный сдвиг между конденсационными котлами и котлами без конденсации произошел в период между 2015 и 2016 годами, что можно отнести к внедрению экологического дизайна и норм энергопотребления в сочетании с выбором конечных потребителей покупать газовые конденсационные котлы вместо менее эффективных котлов без конденсации (Кемна и al., 2019). Это регулирование также может быть возможной причиной увеличения продаж HP в 2016 году по сравнению с 2015 годом. Несмотря на введение в действие правила экодизайна, в 2016 году все еще существует доля в 7% котлов без конденсации. Это можно объяснить следующим образом: (1 ) существующий запас газовых котлов без конденсации у оптовых и розничных торговцев, которые все еще могут быть проданы после введения в действие правил экодизайна (Kemna et al., 2019), и (2) котлы без конденсации с номинальной тепловой мощностью ≤10 кВт и комбинированные котлы без конденсации с номинальная тепловая мощность ≤30 кВт, которую можно продать для подключения к дымоходу, используемому несколькими жилищами в существующих зданиях (Kemna et al., 2019).

Что касается тенденции продаж конденсационных газовых котлов, увеличение доли настенных конденсационных газовых котлов можно увидеть на рис. 11.2A по сравнению с напольными газовыми конденсационными котлами. Это дополнительно показано для 2014 года на рис. 11.2B. Он показывает, что в большинстве стран ЕС настенные конденсационные газовые котлы занимают наибольшую долю среди продаваемых типов котлов.

В 2014 году в Великобритании был самый высокий уровень продаж котлов в ЕС (1,77 миллиона единиц) (Kemna et al., 2019) с настенными конденсационными котлами, которые составляют 96% всей системы отопления в Соединенном Королевстве. Эти цифры могут свидетельствовать о коротком сроке службы котлов в Соединенном Королевстве, что приводит к более высоким показателям замены и увеличению продаж (Kemna et al., 2019). Италия занимает второе место по продажам котлов (830 000 единиц) (Kemna et al., 2019) в ЕС в 2014 году, при этом котлы без конденсации составляют 63% итальянской системы отопления. Тем не менее, эта доля снизилась и была заменена конденсационными газовыми котлами после 2014 года благодаря стимулу итальянского правительства, предложившему налоговые льготы в размере 55% или 65% для повышения эффективности существующих зданий (План действий по энергоэффективности Италии, 2017).Хотя эта схема действует с 2007 года, ее влияние было незначительным из-за финансового кризиса 2009 года (Итальянский план действий в области энергоэффективности, 2017). Но поскольку итальянское правительство сделало невозможным размещение на рынке газовых котлов без конденсации с октября 2015 года, доля конденсационных газовых котлов в существующих зданиях, вероятно, увеличилась (Итальянский план действий по энергоэффективности, 2017). Франция и Германия занимают третье и четвертое место по объему продаж котельных (540 000 и 520 000 соответственно) (Kemna et al., 2019) в ЕС, причем на котельные агрегаты приходится 80% совокупности технологий отопления соответствующих стран. В обеих странах настенные конденсационные котлы доминируют на рынке из-за простоты установки и более низких затрат на установку, чем напольные котлы (Kemna et al., 2019). Таким образом, из рис. 11.2A и B можно сделать вывод, что газовые конденсационные газовые котлы являются доминирующей технологией отопления в ЕС.

Доля других котельных технологий (указанных на рис. 11.2A и B) относительно постоянна и мала по сравнению с конденсационными и неконденсирующими газовыми котлами, за исключением ТН, доля которых увеличилась с 2% в 2004 году до 11% в 2010 году. с последующим увеличением до 12% в 2016 году.В ЕС общий запас HP, по оценкам, достиг почти 8,5 миллионов единиц в 2016 году, а годовые продажи достигли около 800 000 единиц в год. На рынке ЕС преобладают ASHP, составляющие более 80% рынка, при этом наибольший рост наблюдается в HP с воздушным охлаждением, поскольку они обеспечивают отопление как для отопления помещений, так и для бытовой горячей воды из-под крана (EHPA, 2018). Увеличение доли продаж HP (с 2% в 2004 г. до 12% в 2016 г.), вероятно, можно объяснить (1) отказом стран от технологий отопления на ископаемом топливе для достижения будущих климатических целей, (2) государственными субсидиями для содействия использованию HP.[например, схема Investeringssubsidie ​​Duurzame Energie (ISDE) в Нидерландах, план действий по повышению энергоэффективности (EEAP) в Италии] и (3) снижение отпускных цен и повышение эффективности, что будет проиллюстрировано двумя тематическими исследованиями в двух странах позже.

Что такое теплообменник в котле?

Котел работает за счет использования горячего газа для нагрева воды – и теплообменник позволяет этому происходить.

Когда газ нагревается, он начинает подниматься. Когда он поднимается, он достигает теплообменника и проталкивается по спиральной трубе.Холодная вода окружает трубу, и по мере прохождения по ней горячего газа он постепенно нагревает воду, которая затем готова к подаче в радиаторы и краны.

В настоящее время законом требуется установка конденсационного котла вместо неконденсирующего котла при замене котла или установке нового в первый раз. Это потому, что первое намного эффективнее.

Котел без конденсации имеет только один теплообменник. Хотя это не обязательно может показаться плохим, отходящие газы, выходящие из дымохода котла, могут достигать 250 ° C.Это потраченное впустую тепло, которое можно рециркулировать и использовать в системе для достижения максимальной эффективности. Конденсационный газовый котел может рециркулировать это тепло отходящих газов и использовать его для нагрева воды.

Комбинированные конденсационные газовые котлы раньше имели два теплообменника, так как считалось, что это более эффективно. Для начала в первичном теплообменнике нагревали воду. Когда образовывались горячие отходящие газы, вода, которая возвращалась из контура вокруг радиаторов, выталкивалась во вторичный теплообменник, который использовал отходящие газы только для нагрева воды.Как только он немного нагрелся в этом теплообменнике, он вернулся в первичный, чтобы стать еще горячее. Котлы Viessmann содержат только один теплообменник. Конструкция из нержавеющей стали означает, что все выделяемое тепло может быть отведено за один проход. Это связано с большей площадью поверхности теплообменника и расположением горелки, которая находится в центре цилиндрического теплообменника.

По мере того, как вода проходит через радиаторы, она начинает медленно остывать. Ваш бойлер умеет определять температуру воды.Если он слишком остыл, его отправляют обратно в теплообменник для повторного нагрева. Если вода еще достаточно горячая, ее снова прокачивают по системе отопления.

Газовые котлы – Краткое описание соответствия нормам

Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Проверка документов. Должностное лицо, отвечающее за соблюдение норм или строительство, должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».”

Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:

– Изоляционные материалы и их сопротивление сопротивлению

– Критерии проектирования механической системы

– Типы, размеры и эффективность оборудования механических систем

– Оборудование и системы управления

– Уплотнение каналов, изоляция каналов и труб и расположение

– Детали воздушного уплотнения

– Контроль прошивки и влажности.

2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кодов IRC и IECC.

Общие положения по установке. Изучите строительную документацию на установку оборудования.

– 2015 IRC, разделы M2001, общие, и G2404, общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, ¹ , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть указаны и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:

1. В соответствии с инструкциями производителя G2408.
2. На ровных площадках в соответствии с Разделом G2408.4
3. С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
4. С запорной арматурой в подающем и обратном трубопроводе согласно разделам M2001.3 и G2420
5. Со средствами управления работой и безопасностью в соответствии с разделами M2002 и G2421
6. Так проемы в наружных стенах заделывают в соответствии с Р703.4
7. Для защиты источника питьевой воды в соответствии с Разделом P2902
8. Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
9. С автоматическими выключателями, размеры которых указаны в соответствии с табличкой с техническими данными оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
10. С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Минимальная емкость расширительного бака ^a для систем принудительного горячего водоснабжения

Системный объем b	Мембрана под давлением Тип	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6.5	12,0
90	7,5	13,5
100	8,0	15,0
a При средней температуре воды 195 ° F, давлении наполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм. b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

– 2015 IRC, Раздел G2408.4, Удаление от уклона. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом утвержденном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра) выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.

– 2015 IRC, Раздел G2408.2, Высота источника возгорания. При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов.

– 2015 IRC, разделы G2406 и G2407.2, Местоположение устройства. Приборы не должны размещаться в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы они не мешали нормальной циркуляции воздуха для горения, вентиляции и разрежения.

Органы управления оборудованием. Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

– 2015 IECC / IRC, Раздел R403.1 / N1103.1, Средства управления. Каждая система отопления и охлаждения должна иметь свой собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.

Расчет оборудования. Убедитесь, что размер котла рассчитан с учетом нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).

– 2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Размеры. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основе нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция. Глава 24 «Топливный газ» IRC за 2015 год извлечена из издания 2015 года Международного кодекса топливного газа (IFGC) и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

– 2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разбавления. Номера разделов, появляющиеся в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 – G2407.9 IRC. Подача наружного воздуха должна производиться в соответствии с одним из методов, описанных ниже:

1. G2407.6 (304.6), наружный воздух для горения. Наружный воздух для горения подается через отверстия наружу. Минимальный размер отверстий для воздуха не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из следующих методов.
   • G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует наносить в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды к элементам каркаса конструкции здания.
   • G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верхней части шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, напрямую сообщающихся с наружным пространством или через вертикальный или горизонтальный воздуховод наружу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
2. G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться извне со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общей входной мощности всех устройств, расположенных в помещении. .

– 2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

– 2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.

Тип используемой вентиляционной системы

Приборы	Тип системы вентиляции (соответствующий раздел IRC)
– Приборы категории I, внесенные в список —Перечисленные приборы, оборудованные вытяжным шкафом —Приборы, перечисленные для использования с газоотводным клапаном типа B	– выпускное отверстие для газа типа B (Раздел G2427.6) – Дымоход (Раздел G2427.5) – Одностенная металлическая труба (раздел G2427.7) — Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2) —Специальный газоотводчик, указанный для этих приборов (Раздел G2427.4.2)
Приборы категории II, III или IV	Как указано или предоставляется производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2)
Устройства с прямым отводом воздуха	См. Раздел G2427.2.1

– 2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

– 2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или в пределах внешней стены здания, должна иметь минимальный зазор для воздуха до горючих материалов не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.

– 2015 Раздел IRC G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства с прямой вентиляцией должны устанавливаться в соответствии с инструкциями производителя и разделом G2427.8.

• 2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
• 2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.

Подача топлива

– 2015 IRC, Раздел G2420, Клапаны отсечки газа. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому для давления и области применения, как указано в стандартах ANSI / ASME ² для клапанов.Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.

– 2015 IRC, раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 ³ и должны быть доступны и установлены там, где котел предназначен для работы.

– 2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы для подачи топлива, должны быть защищены от физических повреждений и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:

• Жесткие металлические трубы и фитинги
• Гофрированная труба из нержавеющей стали
• Перечисленные и промаркированные разъемы для бытовых приборов в соответствии с ANSI Z21.24. ⁴

Гидравлические трубопроводы и распределительные системы. Просмотрите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

– 2015 IRC, раздел M2101. Гидравлические трубопроводы должны быть установлены в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).

Интервалы между подвесами

Материал трубопровода	Максимальное расстояние по горизонтали (футы)	Максимальное расстояние по вертикали (футы)
АБС	4	10 a
CPVC (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10 a
Труба из меди или медного сплава	12	10 a
Медь или трубки из медного сплава	6	10 a
60	5.0	9,0
Труба или трубка из ПБ	2,67	4
Трубка PEX	2,67	4
ПП труба диаметром менее 1 дюйма	2,67	4
PP более 1 ¼ дюйма	4	10 a
ПВХ	4	10 a
Труба стальная	12	15
Стальные трубы	8	10 a
a Для размеров 2 дюйма и меньше направляющая должна быть установлена ​​посередине между необходимыми вертикальными опорами.Такие направляющие должны предотвращать движение трубы в направлении, перпендикулярном оси трубы.

– 2015 IRC, Раздел M2102.1, Общие. Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

– 2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, Значение R и глубина перекрытия и Раздел M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

• Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным значением сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
• M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в установках «плита на грунте», должны быть изолированы до минимального R-значения 5, установленного под плитой.
• М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена ​​в полости отсека балок, обслуживающей обогреваемое пространство выше, и должна быть изолирована до минимального значения R 11.

Мигание / контроль влажности. Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

– 2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и забора воздуха, которые заканчиваются снаружи, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом месте. направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов наружных стен в соответствии с настоящим Кодексом.

– 2015 IRC, раздел R703.4, перепрошивка. Утвержденный антикоррозийный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса конструкции. Самоклеящийся гидроизоляционный слой должен соответствовать стандарту AAMA ⁵ 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидравлический гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера.В соответствии с этим кодексом утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

Защита системы питьевого водоснабжения. Убедитесь в правильности подключения оборудования для подачи питьевой воды.

– 2015 IRC, раздел P2902.1, Общие. Система питьевого водоснабжения должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых частиц или газов, попадающих в систему питьевого водоснабжения.Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло загрязнить источник воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и коммунальным питьевым водоснабжением должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки, рассмотрите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

– Изоляция

2015 IECC / IRC, раздел R403.4 / N1103.4. Изоляция трубопроводов механической системы. Трубопровод механической системы, способный пропускать жидкости> 105 ^° F или <55 ^° F, должен быть изолирован по крайней мере до R-3.

• R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена липкой лентой.

• 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.

Герметизация воздуховода / герметичность воздуховода. Изучите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм. Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а подтверждающая документация должна быть предоставлена ​​официальному лицу.Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

– 2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

Исключения:

1. Применение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.
2. Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуются дополнительные системы закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.

Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании.Сменные котлы следует устанавливать в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁶ и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) – 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 IRC.

³ ANSI Z21.80 – «Регуляторы давления в трубопроводе». Американский национальный институт стандартов. http://www.ansi.org/.

⁴ ANSI Z21.24 – «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

⁵ AAMA – Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) – это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

NRCB Комбинированный водонагревательный котел

НОВЫЙ ПРОРЫВ В ТЕХНОЛОГИИ КОМБИНИРОВАННЫХ КОТЛОВ

NRCB – первый и единственный комбинированный котел на рынке, который может одновременно обеспечивать отопление жилых домов и помещений для жилых помещений. Эти одновременные возможности легко контролировать и особенно полезны для приложений, которые не хранят или не доставляют тепловую энергию эффективно. Например, пользователь может принять душ, не беспокоясь о соответствующем падении температуры в помещении.

Еще одним нововведением в отрасли является использование NRCB аустенитной нержавеющей стали 316L для первичных и вторичных теплообменников, которые имеют более высокую коррозионную стойкость, чем традиционные теплообменники, для увеличения долговечности и срока службы. Третий пластинчатый теплообменник для нагрева воды для бытового потребления также изготовлен из нержавеющей стали.
Он также намного превосходит самые жесткие стандарты выбросов. Полностью модулируемая горелка устройства имеет уровень выбросов оксидов азота всего 14 частей на миллион (ppm), что намного ниже требований Округа управления качеством воздуха Южного побережья в 20 ppm.

При расходе от 9,8 до 11,1 галлонов в минуту NRCB обеспечивает почти вдвое больший поток, чем модели конкурентов. Кроме того, регулирующий клапан, не предлагаемый конкурентами, обеспечивает постоянную температуру для горячего водоснабжения независимо от температуры поступающей воды.

Наконец, в отличие от многих других комбинированных котлов, NRCB имеет встроенное управление сбросом температуры наружного воздуха и совместим с контуром рециркуляции без необходимости в дополнительных теплообменниках или элементах управления.

Домовладельцы оценят повышенный комфорт, который стал возможен благодаря одновременной способности устройства нагревать воду для бытового потребления и пространство в помещении. Больше не будет возможности воздействия душа на температуру в помещении.

Они также могут получить огромные выгоды от 95% AFUE (годовой эффективности использования топлива) NRCB. Его характеристики по экономии топлива позволяют NRCB соответствовать стандартам Energy Star Most Efficient, которые представляют собой наивысший рейтинг эффективности EPA. Более высокая эффективность означает большую экономию на ежемесячных счетах за коммунальные услуги.Его эффективность также принесла NRCB сертификат Института кондиционирования, отопления и охлаждения (AHRI), который дает домовладельцам право на получение различных государственных энергетических скидок.
