Что представляет собой однотрубная система отопления с нижней разводкой?

24 Марта 2022

Просмотров:  13631

Время чтения:  15 минут

Содержание


Отличие однотрубной и двухтрубной систем

Какие выбрать трубы

Что включает однотрубная система отопления частного дома

Однотрубная система водяного отопления: ключевые преимущества

Устройство гравитационного движения

Однотрубная схема системы отопления – выбор для принудительной циркуляции

Реализация закрытой или открытой системы

Однотрубная система отопления Ленинградка: схема для обычного исполнения

Организация однотрубной системы отопления: схемы модернизированные

Особенности организации Ленинградки

Коротко о главном

Однотрубная система отопления с нижней разводкой считается одной из лучших для установки в коттедже, на даче или в небольшом доме. Это связано с ее надежностью, простотой реализации и привлечением небольшого бюджета. Прежде, чем организовать схему, ознакомьтесь с возможностью организации самотечной или принудительной циркуляций теплоносителя, правильной схемой и установкой сопутствующего оборудования.


Отличие однотрубной и двухтрубной систем

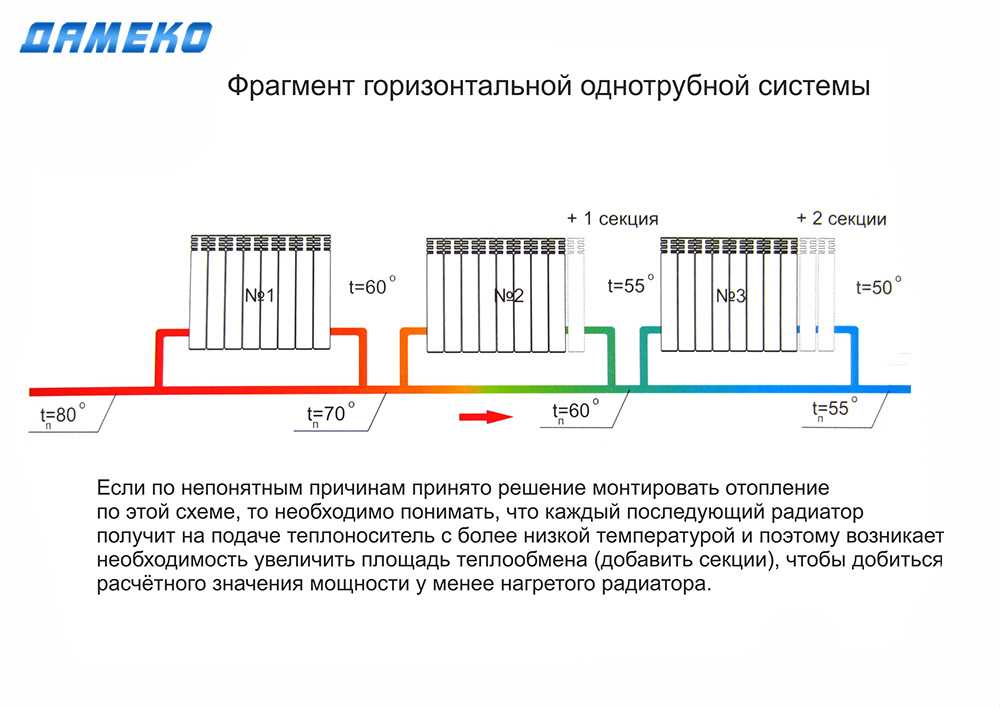

Главное различие заключается в методе взаимодействия отопительных батарей и подающей трубы. Схема однотрубного отопления представляет замкнутый или кольцевой контур. Труба последовательно соединяется со всеми радиаторами, а после последнего прибора возвращается в обратном направлении к нагревательному котлу. Модель выделяется простым устройством и небольшими затратами при приобретении полного установочного комплекта.


Отличием двухтрубного оборудования является движение теплоносителя по двум трубопроводам. Горячий теплоноситель движется по направлению к батареям по трубе подачи.

Предусмотрена обратка, функция которой состоит в отводе отработанной воды для дальнейшего нагревания в котле. В совокупности радиаторы будут иметь одинаковую температуру, а во внутреннем пространстве теплоноситель распределяется равномерно.


Важный момент! Двухтрубная схема требует больших затрат на прокладку магистрали, регулирующих и запирающих арматур. При наличии площади 150 кв. м. практичнее организовать однотрубную систему отопления, ведь данная схема связана с минимальными предварительными расходами.

Подбор для дома с небольшой площадью

Какие выбрать трубы

Преимуществом обладают металлопластиковые трубы, которые легко гнутся и отличаются доступной стоимостью. Такой материал отличается простой установкой, благодаря чему допускается самостоятельная установка. Изделие поддается легкому нарезанию, а крепление элементов осуществляется при помощи фитингов, которые можно закрутить при помощи простого разводного ключа.



Также можно установить медные трубы, которые соединяются при помощи паяльника. Изделия из стали самые дорогие, так как здесь понадобится полноценная сварка. Контур из полиэтилена отличается наиболее высокой стоимостью, но для работы потребуется специализированный паяльник. Чтобы работать с инструментом необходимы навыки и опыт. Показатель внутреннего диаметра не должен превышать 3 см.

Что включает однотрубная система отопления частного дома

Прочная однотрубная система отопления включает множество комплектующих:

• котел нагревания – твердотопливный, электрический, газовый;

• трубы с фитингами;

• насос для обустройства принудительной циркуляции;

• теплоотводящие устройства и радиаторные устройства;


Выбор комплектующих

Схема подбирается не только с учетом личных предпочтений, но и с учетом выбранного оборудования. Также во внимание принимаются особенности помещения, требования к сохранению дизайна интерьера.

Однотрубная система водяного отопления: ключевые преимущества

• Современное однотрубное отопление в частном доме обладает рядом положительных моментов:

• Закрытый комплекс с мембранным бачком выделяется простой установкой. Достаточно проложить одну трубу. Расходы на приобретение материалов будут незначительными.

• Одну магистраль легче спрятать в стену. Это актуально для современных интерьеров, где магистрали не должны быть видны на поверхности.

• Отопление в одну трубу оптимально в двух- или трехэтажном доме. Достаточно одной вертикальной линии, дополненной оборудованием для циркуляции.

• Доступный монтаж, если планируется организация однотрубной системы отопления одноэтажного частного домика. Экономия становится возможным благодаря прокладки одной трубы по одному уровню. Но потребуются трубы увеличенного диаметра от 48 до 57 мм.

• Предусмотрена автоматическая регулировка. Для этого используются термостатические радиаторные вентили. Но нужно учитывать специфику работы, поэтому правильно подбирают арматуру.


Возможность автоматической регулировки

Обратите внимание! Прямое подключение теплых полов допускает схема однотрубной системы отопления с принудительной циркуляцией. Данный контур также подключается и к системе двухтрубного типа.

Устройство гравитационного движения

Однотрубная система отопления частного дома характеризуется различными схемами. Она предполагает множество способов движения теплоносителя. Используется самотечный или принудительный принцип.


Самотечная или естественная циркуляция гарантирует движение воды по всему периметру магистрали. Теплоноситель поступает из котла по вертикальному патрубку, где подогретая вода двигается по направлению вверх. Затем при достижении максимального уровня вода поворачивает в обратную сторону. Это важно, чтобы придать движению необходимое ускорение.

Однотрубное отопление, подключаемое по средству нижнего разведения, не требует установки еще одного патрубка. Функцию берет на себя подающая труба, которая находится на высчитанной высоте. В результате функционирование осуществляется исправно без дополнительных вложений.

Основу составляет единственная труба

Если в малоэтажном доме планируется использовать горизонтальную нижнюю разводку, то для достижения достаточного нагрева потребуется установка разгонного коллектора. Устройство устанавливается в 1,5 метрах выше уровня первой батареи. За счет достижения нужного разгона работа осуществляется по самотечному принципу.


Устанавливают трубы с большим сечением, если сравнивать с остальными участками контура. Так, если диаметр труб соответствует 25-32 мм, на участке разгона данный показатель составляет 40 мм. Главным достоинством становится в экономии энергоносителя, что актуально при использовании твердотопливных или газовых котлов.

При организации однотрубной системы отопления существуют ряд особенностей и спорных моментов. Используются трубы с большим сечением, требующие больше средств на закупку. Без них сложно обойтись, ведь увеличенное сечение и обеспечивает защиту от гидравлического сопротивления.

Монтаж каждого элемента приводит к проблемам движения теплоносителя. По этой причине специалисты рекомендуют грамотно рассчитывать количество и расположение запорной арматуры. Усложняется ремонт, ведь потребуется полностью отключить подачу тепла и слить теплоноситель со всей магистрали.

Используется минимум запорной арматуры

Чтобы достичь максимальной надежности выполняется предварительное проектирование с расчетами. Также проводится обязательная балансировка, которая предполагает выбор оптимального соотношения между габаритами и числом радиаторов. Учитывается диаметр труб по всей протяженности магистрали.

Однотрубная схема системы отопления – выбор для принудительной циркуляции

Монтаж насоса становится эффективным решением для организации циркуляции однотрубной системы отопления.

Устройство устраняет минусы по теплопотере и равномерному круговороту теплоносителя. Жидкость получает импульс и равномерно заполняет все секции системы. Без дополнительных сложностей происходит преодоление появляющегося гидравлического сопротивления.

Такого рода схема представляет собой одну из наиболее актуальных, для обустройства на даче или в загородном коттедже. Циркуляционный насос можно устанавливать практически на любой участок. Но необходимо избегать фиксации рядом с резиновыми прокладками, так как при воздействии горячей воды они быстрее изнашиваются. В большинстве случаев насос фиксируют на обратной трубе, так как здесь теплоноситель имеет минимальную температуру.

Циркуляционный насос упрощает организацию системы

Также необходимо установить фильтр грубой очистки, который защищает от проникновения загрязнений. Инженеры рекомендуют устанавливать байпасы и запорную арматуру. Это упростит обслуживание и ремонт оборудования на отдельных узлах. Не придется перекрывать всю магистраль для выполнения работы на отдельном сегменте.




Однотрубная система отопления в частном доме с установкой насоса отличается рядом преимуществ:

• допускаются нестандартные схемы с большей длиной магистрали и ложной разверткой;

• обеспечивается стабильная скорость работы;

• необязательно увеличивать трубы по диаметру, ведь насос придает достаточное ускорение теплоносителю, а давление распределяется равномерно;

• не требуются углы наклона на горизонтальных участках;

• можно врезать дополнительные устройства для регулировки, которые позволяют устанавливать меньшую температуру и снижают текущие расходы на отопление.


Специальный регулятор контролирует температуру

Перед обустройством однотрубной системы отопления с циркуляционным насосом нужно учитывать рад нюансов. Главное требование – потребуется бесперебойное электрическое питание. Также необходимы дополнительные затраты по сравнению с самотечным оборудованием, работающей на основе гравитации. Некоторые модели могут давать незначительный шум.

Реализация закрытой или открытой системы

В отопительную систему добавляется расширительный бачок. Именно это устройство забирает излишки жидкости при ее расширении. Когда вода остынет, происходит возврат в привычное состояние. После этого теплоноситель уходит в контру снова.


Производители предлагают открытый бачок, установка которого рекомендуется в наивысшей точке магистрали. Чтобы избежать перелива устанавливается устройство отвода излишков жидкости. Подобный элемент подходит для энергозависимого или комбинированного отопления. Данная конструкция подразумевает прямой контакт горячего теплоносителя с атмосферным воздухом. В результате происходит независимое обогащение кислородом с незначительным испарением жидкости.

Открытый бачок отличается рядом особенностей:

• в качестве теплоносителя не допускается использование антифриза, так как во время испарения выделяются вредные соединения способные нанести непоправимый вред здоровью, вплоть до серьезных отравлений;

• необходимо соблюдать наклон, если не установлен циркуляционный насос;

• нужно контролировать уровень жидкости и периодически подливать его в бак;

• со временем кислород приводит к образованию процессов коррозии на металлических деталях. В результате период эксплуатации становится меньшим.



Долив жидкости можно выполнить даже при помощи стандартного ведра. Нет необходимости в постоянном контроле уровня давления. В случае незначительных протечек обеспечивается равномерный обогрев каждого помещения, но для этого уровень воды должен быть достаточным.

Расширительный бачок закрытого типа – герметичная емкость, внутреннее пространство которой делится при помощи мембраны на два сектора. Одна полость заполняется воздушными массами, другая непосредственно фиксируется к отопительной магистрали.

Устройство закрытого бачка

Вода увеличивается в объеме во время нагревания, из-за чего частично попадает в камеру, заполненную воздухом. Последняя исполняет роль демпфера. При охлаждении теплового носителя давление снижается, а воздушные массы способствуют уравновешиванию контура. В результате вода выталкивается обратно в трубопровод.


Важно! При использовании закрытой системы всегда учитываете присутствие лишнего давления. Обязательной становится установка группы безопасности с манометром и выпускным клапаном.

Однотрубная система отопления Ленинградка: схема для обычного исполнения

Центральная магистраль отопления в одну трубу располагается по внешней стене помещения. Оборудование проходит с уклоном или параллельно полу. Радиаторы могут иметь различные схемы для подключения. При подборе учитывается соотношение габаритов и архитектурных особенностей помещения.

Если реализуется однотрубная система отопления схемы включают следующее оборудование:

• отопительный котел;

• центральный трубопровод;

• бак расширительный.


При естественной подаче теплоносителя нужно предусмотреть стартовый участок, где устанавливается разгонный коллектор. Данный элемент исключает возможность застоя жидкости. Обеспечивается дополнительный импульс для передвижения по магистралям. Коллектор монтируют в 1,5 метров над первым радиатором.


Батареи в простых магистралях снабжаются нижним подключением на выходе и входе. Места для них предусмотрены на разных сторонах отопительного прибора. Обязательно соблюдается уклон, который позволяет функционировать гравитационной системе. Последний радиатор должен находиться несколько выше по высоте.

Также устанавливают воздухоотводчик. Это элемент, который устанавливается в верхней точке радиатора. При поворачивании скопившийся воздух выходит из системы. Такие элементы также выполняются в виде крана Маевского, который нужно откручивать для обеспечения беспрепятственного выхода воздушных масс. Существуют и современные аналоги, которые работают автоматическим способом без участия человека.

Преимущества установки автоматического отводчика воздуха

Еще одна простая схема предполагает подключение радиаторов по диагонали. В результате обеспечивается максимальная передача тепловой энергии. Каждая секция радиатора прогревается равномерно по объему и высоте. Снижаются возможности для организации гравитационной системы. Монтаж насоса при подобном расположении обязателен.


Следующая разводка предполагает реализацию открытой или закрытой системы. Здесь дополнительно обустраивается принудительное поступление теплового носителя. Насос преимущественно врезают непосредственно в магистраль. Монтируется мембранный бак, место для которого выбирают на обратке непосредственно рядом с котлом. Но можно выбрать и другое место, которое будет удобно по принципу размещения комплектующих.


Обратите внимание! В данной схеме обязательным является наличие систем безопасности. Они включают манометр для визуального контроля давления, клапан и автоматический воздухоотводчик.


Простые однотрубные системы отопления частного дома отличаются серьезным минусом. Если произойдет поломка на одном секторе необходимо выводить из строя всю систему. Полный запуск возобновляется только после окончания комплекса восстановительных мероприятий.

Организация однотрубной системы отопления: схемы модернизированные

Данный вариант схемы в обиходе называется “ленинградка”. Точно неизвестно происхождение наименования, но именно ленинградские строительные заводы готовили отопительное оборудование по данному принципу. Система изначально была рассчитана на высотное и малоэтажное строительство с достижением общей экономичности.

Главным достоинством оборудования является вход и выход для труб на каждом радиаторе. Данные участки соединяются специальной перемычкой, которая получила название байпаса.


При использовании байпасов осуществляется равномерное распределение теплоносителя. Удаление радиатора от отопительного котла в таком случае не имеет особого значения. При засорении одной из секций, система гарантированно продолжает функционировать с минимальной теплопотерей. Если увеличить количество труб, можно уменьшить число секций в удаленных помещениях от котельной.


Хорошим решением становится организация однотрубного отопления, спроектированная по средству диагонального подключения с дополнительным насосом. В данном случае необходимо сделать расчеты для каждой перемычки с байпасом, поэтому работу придется доверить специалистам.

Установка регулирующей арматуры

Существуют варианты, в которых предусмотрены регулировочные вентили и краны. Подобные элементы позволяют исключить конкретную батарею от общей магистрали. Это позволит выполнить ремонт поврежденных деталей, а система продолжит создавать в помещениях комфортную температуру.

Особенности организации Ленинградки

Для отопления небольшого помещения подойдет комплекс с кольцевым трубопроводом. Кольцо может включать до 5 батарей. Схема отличается экономичностью и простой установкой. Конструкция ленинградки включает отопительные приборы, соединенные в единую магистраль.


Основным источником тепла выступает котел. По периметру помещения монтируются радиаторы, которые имеют последовательное соединение между собой и котлом. Используются трубы для соединения разводок и деталей, входящих в комплект. Магистраль может располагаться принципу верхнего или нижнего подключения.

Однотрубная система водяного отопления частного дома предполагает два варианта расположения:

• По горизонтали. Данный вариант размещения является наиболее часто используемым. Циркуляция осуществляется при участии насосного оборудования. Допускается диагональное подключение.


• Вертикальный способ фиксации. Реализация актуальна в компактных домах не более двух этажей. Допускается и естественная, и принудительная циркуляция. С практической точки зрения, воплощение вертикальной схемы с самотечным направлением жидкости не самая легкая. Магистраль устанавливают с верху стены под углом по направлению течения воды или другого теплоносителя. Чтобы обеспечить продуктивную работу, необходимо располагать котел ниже радиаторов.


Обратите внимание! Если за основу выбирается ленинградка, самотечный способ сложен в реализации. Здесь нужно обязательно устанавливать трубы под строго заданным углом, чтобы не допустить остановки теплоносителя. Проще организовать независимую циркуляцию при помощи нагнетающего насоса достаточной мощности.

Если все же решено остановиться на гравитационной схеме подачи теплоносителя, то лучше воспользоваться услугами опытного инженера-проектировщика. Специалист выполнит расчет углов наклона, подберет трубы нужного диаметра. Чем сечение магистрали больше, тем лучше будет проходить теплоноситель.

Специалист подберет необходимые комплектующие

Можно выделить специфические особенности гравитационной схемы. Большим нагревом выделяются трубы на первом этаже по сравнению с отопительными элементами мансарды или второго этажа. Проблему решит установка байпасов, которые могут уменьшить количество поступающей воды. При расположении вдали от котла можно заказать радиаторы с множеством секций для обеспечения лучшего нагрева.

Коротко о главном

Однотрубная система отопления становится выбором в пользу экономичного оснащения для обеспечения дополнительного контроля в доме. Достаточно подобрать минимальный комплект устройств и деталей, чтобы устроить желанную температуру в каждой комнате и нежилых помещениях. Нужно знать, какую последовательность действий используют для правильной организации работы.

Вы планируете использовать однотрубный вариант отопления в своем доме?
