Открытая система отопления – идеальный вариант для загородного дома | Разное

Помимо радостей комфортной жизни, правильный выбор и установка отопительной системы позволит сэкономить затраты на отопления и электроэнергию. Наиболее популярными системами отопления принято считать закрытую и открытую системы. Но в этой статье речь пойдет о втором типе систем – об открытой системе отопления.

Открытая система отопления: принцип работы

Такой вид отопительной системы пользуется популярностью уже довольно давно, обеспечивая тепло и уют в доме, где она установлена. Открытая система отопления известная своей экономичностью и эффективностью.

У открытой и закрытой систем отопления есть некоторые сходства, но отличаются они в главном – принципе работы. Так, открытая система отличается тем, что вода, которую нагревает котел, практически самостоятельно движется вверх по трубопроводам. Так, вода стремится к области пониженного давления от области повышенного. Именно это и обеспечивает нагрев радиаторов и тепло в доме.

Установка такой системы отопления предусматривает приобретение специального расширительного бака, который открыт, чтобы взаимодействовать с атмосферой, обеспечивая тем самым качественную циркуляцию теплоносителя.

Преимущества открытой системы

1. Несложная конструкция позволит без проблем установить такую систему отопления в вашем доме. Достаточно обеспечить подачу тока к циркуляционному насосу, который и будет прокачивать теплоноситель по трубам.
2. Отсутствие сложностей в обслуживании и эксплуатации. Несколько основных деталей – и открытая система отопления готова. Это значит, что вам не придется покупать дорогостоящих деталей для ухода за отопительной системой.
3. Легко запускается и с той же легкостью останавливает свою работу.
4. Демократичные цена на комплектующие, установку и дополнительное оборудование для системы отопления.

Конструктивные особенности системы

Нельзя обойти вниманием, пожалуй, главную особенность открытой системы отопления – установка расширительного бака в самой высокой точке системы.

Бак должен находиться выше, чем все остальные элементы системы отопления. Это позволяет установить правильное давление в системе отопления, которое, в свою очередь, способствует высокой производительности.

На втором месте в списке особенностей открытой системы отопления – использование труб большого сечения. Для того, чтобы теплоноситель мог нормально циркулировать в системе отопления, ему необходимо для этого много пространства – именно поэтому трубы с широким сечением лучше всего подходят для этой отопительной системы.

Одной из главных особенностей такой системы отопления является ее теплоноситель, в роли которого здесь выступает вода. Так как система открытая, то испарения теплоносителя будут поступать в атмосферу, а испарения антифризов не очень хорошо сказываются на здоровье людей, да и постоянно пополнять испаряющийся антифриз влетит в «копеечку», поэтому, вода – самый лучший и самый экономичный вариант.

О чем нельзя забывать при установке открытой системы отопления:

Среди наиболее основных требований можно отметить:

1. Как уже упоминалось, расширительный бак устанавливается в самой высокой точке системы, а источник тепла –  в самой низкой.
2. Трубы, установленные на выходе из котла, должны иметь самый большой диаметр, а трубы поуже надо устанавливать в других участках системы для более выгодного управления давлением внутри системы отопления.
3. Необходимое давление также обеспечивает высокий стояк, который также помогает распределить теплоноситель по всему периметру системы.
4. При установке нужно стараться максимально исключить повороты и разветвления в трубопроводе системы, так как это может плохо сказаться на давлении рабочего уровня системы.

Открытая система отопления – это лучший выбор для владельцев небольших загородных домов. Так, главное здесь  – соблюдать ограничения по площади – до 150 квадратных метров. Приятно, что такая система – система естественной циркуляции, поэтому она не требует использования электроэнергии. Впрочем, установив циркуляционный насос, вы сделаете работу такой отопительной системы эффективнее.

Открытая система отопления с естественной или принудительной (насос) циркуляцией – лучший выбор для загородных домов и коттеджей. Она универсальна, отличается своей экономичностью и автономностью.



Открытая система отопления — виды, схемы, плюсы и минусы: tvin270584 — LiveJournal

Возможность использования воды в качестве теплоносителя позволило человечеству изобрести эффективный обогрев своих жилищ.

Открытая система отопления — классический вариант, который до сих пор пользуется популярностью, благодаря простому принципу функционирования и минимальному количеству необходимых устройств. В статье мастер сантехник расскажет, что такое открытая система отопления, её плюсы и минусы.

Принцип действия

В водяной отопительной системе жидкость является средством транспортировки тепловой энергии к передающим тепло воздуху приборам. Этими приборами могут быть радиаторы либо сам трубопроводный контур внутри пола.

Одного котла хватает даже для теплоснабжения нескольких находящихся на удалении от теплогенератора помещений, все зависит от его мощности.

Кроме того, за счет изменения количества радиаторов, можно равномерно прогревать комнаты разной площади. В этом и заключается преимущество водяного отопления перед установкой обычной печи, способной обогревать только прилегающие к ней помещения.

Перемещение жидкости по контуру в силу физических законов может осуществляться самотеком: плотность нагретого теплоносителя ниже, чем остывшего. Помимо принципа термодинамики функционирование обеспечивается за счет монтажа труб под некоторым уклоном. Для повышения эффективности можно также задействовать циркуляционный насос. Многие ошибочно полагают, что насос — атрибут только закрытой системы: в открытых контурах также допустима принудительная циркуляция теплоносителя.

Открытая система теплоснабжения характеризуется в первую очередь расширительным баком открытого типа. Он представляет собой обычную емкость цилиндрической или прямоугольной формы.

Резервуар позволяет автоматически стабилизировать давление в системе.

А для того, чтобы жидкость не выливалась по принципу сообщающихся сосудов, расширительный бак крепят в самой верхней точке контура. Резервуар одновременно выполняет функцию воздушного клапана: через него в атмосферу выходит воздух из системы (при ее наполнении и работе).

Отопление дома обеспечивается по следующему принципу:

• Подача — теплоноситель нагревается в котле и перемещается к радиаторам;
• Обратка — остывшая в радиаторах жидкость стремится «уйти» в нижнюю точку и за счет наклона труб попадает в котел.

Установка циркуляционного насоса делает процесс более интенсивным, но принцип работы от этого не меняется.

Разновидности открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел.

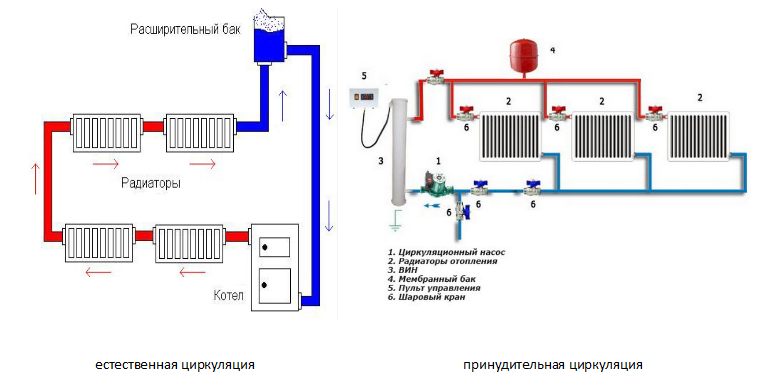

Нагретая вода может двигаться по магистралям двумя способами:

• С помощью естественной циркуляции;
• Искусственным побуждением от насоса.

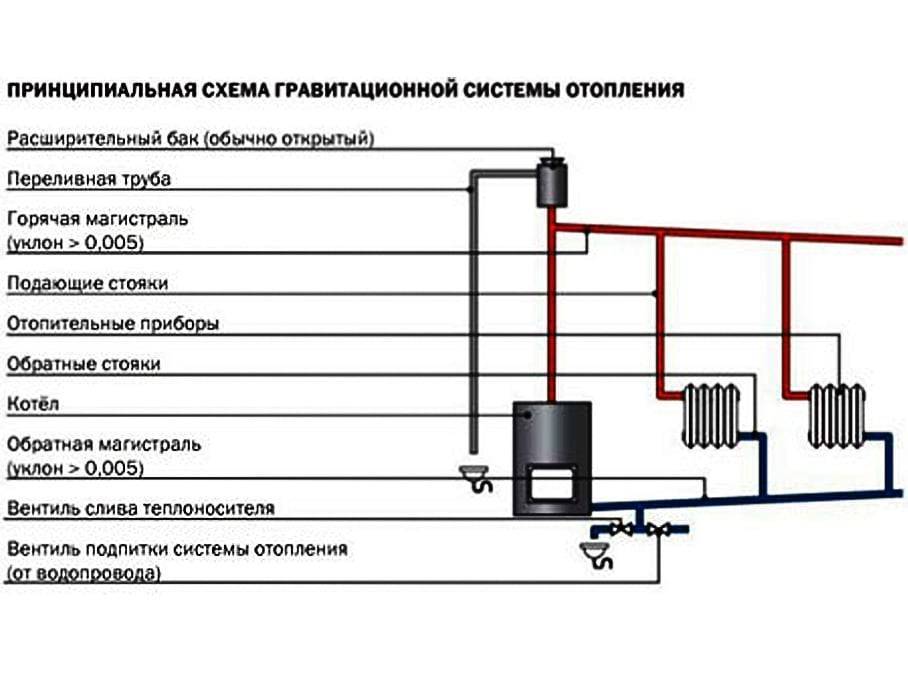

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1 м³ воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1 м³ падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб, скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на байпас.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Выбирая схему, нужно учитывать:

• Общую площадь помещений, где должно быть проведено водяное отопление. Если значение меньше 60 кв. м., достаточно системы с естественным движением теплоносителя (гравитационной).
• Этажность постройки, высоту потолков. Для гравитационной системы потребуется разгонный сток от котла, чтобы исключить образование воздушных пузырей в контуре – они помешают нормальному движению жидкости и эффективность теплоснабжения.
• Расчетный тепловой режим функционирования системы. Если предполагается использование низкотемпературного отопления, то в открытую систему обязательно ставят циркуляционный насос. Без него не будет движения теплоносителя, так как одного лишь теплового расширения воды в 45-60 °С будет недостаточно для естественной циркуляции.

Схемы

Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления бывает:

• Однотрубной;
• Двухтрубной.

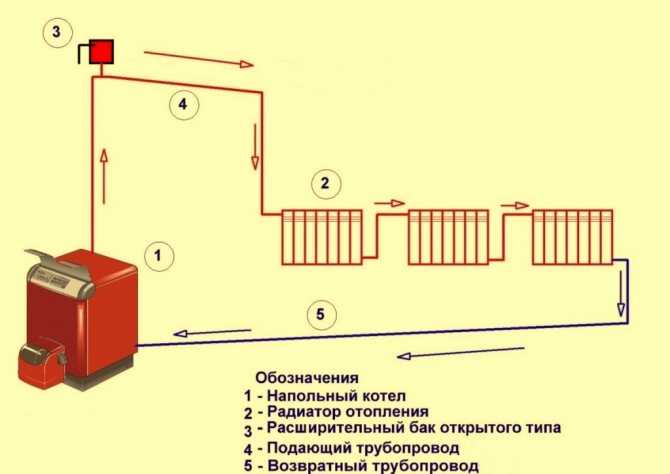

В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:

Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:

Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.

Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:

Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

• Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
• Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
• Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
• Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
• Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
• В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
• Открытая система отопления диктует использования воды в качестве теплоносителя. Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
• Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.05-91. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

• Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество. Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
• Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом. По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
• Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
• Не требуется отладка и настройка – после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
• Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
• Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

Видео

В сюжете – Рассмотри открытую однотрубную систему отопления «Ленинградка»

В сюжете – Как правильно установить насос на самотечную систему

Заключение

Открытые системы для отопления дома – незаменимый вариант для местности, расположенной вдали от центральных коммуникаций. При наличии стабильного электроснабжения данный вид отопления выбирают при желании максимально снизить сезонные финансовые затраты на теплоснабжение небольшого по площади дома.

В продолжение темы посмотрите также наш обзор Система отопления с верхней разводкой и розливом

Источник

https://santekhnik-moskva.blogspot.com/2021/11/Otkrytaya-sistema-otopleniya.html

Быстрая подача горячей воды с помощью системы рециркуляции горячей воды

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.02.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В зависимости от размера вашего дома и длины водопроводных труб некоторым приборам может потребоваться несколько минут, прежде чем горячая вода поступит из водонагревателя, который может быть расположен на некотором расстоянии. Если вы заботитесь об окружающей среде, трата сотен галлонов воды впустую, пока вы ждете доставки горячей воды, неприемлема.

Если вы устали ждать горячей воды или вам не нравится идея тратить воду впустую, рассмотрите возможность установки системы рециркуляции горячей воды или ее установки. Принцип этих систем прост: рециркуляционный насос, установленный в водопроводных линиях, создает петлю, которая медленно и постоянно циркулирует по трубам горячей воды обратно в водонагреватель для повторного нагрева. Это означает, что как только вы открываете кран или включаете душ, в этих трубах уже есть теплая вода, поэтому вам не нужно сливать воду в канализацию, ожидая, пока она нагреется.

Существует множество вариантов систем рециркуляции горячей воды, поэтому вам может потребоваться провести некоторое исследование, чтобы выбрать систему, которая подходит именно вам.

Традиционные системы рециркуляции горячей воды

В традиционной системе рециркуляции горячей воды есть выделенная обратная линия для труб горячей воды, которая проходит от самой дальней ванной комнаты или прибора обратно к водонагревателю. Рядом с водонагревателем рециркуляционный насос втягивает воду из самого дальнего приспособления обратно в водонагреватель, создавая петлю. Эта петля обеспечивает подачу горячей воды по всему дому, поэтому, когда используется прибор, горячая вода находится прямо там. Если у вас есть выделенная линия возврата, то это отличная система для использования. Вы даже можете приобрести насосы со встроенными таймерами, поэтому насос будет работать только в те часы, которые вам нужны, что позволит вам сэкономить на затратах на электроэнергию.

Системы рециркуляции горячей воды мгновенного действия

Этот тип рециркуляционной системы не требует специального контура возврата горячей воды. Его можно установить и использовать в любом доме. Системы мгновенного нагрева воды бывают разных видов, поэтому выберите то, что лучше для вас. Два основных места расположения насоса — над водонагревателем и под раковиной.

• Водонагреватель над водонагревателем: В этой конфигурации насос расположен над водонагревателем, а обратный клапан расположен под раковиной, наиболее удаленной от водонагревателя. Насос накачивает горячую сторону систем и через перепускной клапан под раковиной нагнетает горячую воду в систему холодного водоснабжения, создавая горячую петлю. Этот цикл может работать постоянно или может использоваться с таймером, который может быть даже встроен в устройство. С таймером вы можете просто включить насос в то время дня, когда вам нужна горячая вода. Подключение обратного клапана системы рециркуляции к системе под самой дальней раковиной позволяет системе обеспечить быструю горячую воду по всей линии, поскольку горячая вода циркулирует по всему дому. Система рециркуляции горячей воды мгновенного действия обычно поставляется со всем необходимым для ее установки. Имейте в виду, однако, что вам понадобится электричество рядом с водонагревателем, чтобы подключить насос. Эти системы рекомендуются для всех типов труб и практически не требуют технического обслуживания. Самый большой недостаток системы этого типа заключается в том, что петля выталкивает воду на холодную сторону; у большинства удаленных светильников изначально будет теплая вода в трубах холодной воды, когда вы впервые запускаете их. Хотя это совсем незначительный недостаток.
• Под раковиной: Этот вариант устанавливается под раковиной, дальше всего от нагревателя воды, и направляет горячую воду в холодную линию, чтобы у вас была горячая вода для всех ваших приборов, когда это необходимо. Большинство моделей оснащены таймерами и часто встроенными датчиками, которые включаются, когда температура воды падает ниже заданного значения. Для работы этого типа рециркуляционного насоса горячей воды под раковиной потребуется питание под раковиной.

Системы рециркуляции горячей воды по требованию

Этот тип системы рециркуляции аналогичен системе мгновенной рециркуляции, но вместо того, чтобы работать постоянно или через заданные интервалы времени, пользователь должен активировать насос, когда требуется горячая вода. Это может быть традиционный вариант с насосом у водонагревателя с выделенной обраткой, или это может быть насос под раковиной, который устанавливается в самой дальней раковине и обеспечивает горячую воду по всему дому.

Когда насос активируется, он перекачивает охлажденную воду из труб горячей воды обратно в трубу холодной воды и толкает ее обратно к водонагревателю, создавая временную петлю по мере нагрева воды. Таким образом, вместо того, чтобы эта охлажденная вода тратилась впустую, спускаясь в канализацию, пока вы ждете поступления горячей воды, она остается в контуре и направляется обратно в водонагреватель для нагрева. Когда вода, поступающая по трубе с горячей водой, достигает желаемой температуры, насос отключается, и горячая вода вытекает из крана, а не возвращается обратно по трубам с холодной водой.

Это очень эффективная система, потому что, когда насос обнаруживает горячую воду, он автоматически отключается и перестает подавать воду из горячей линии в холодную сторону. Нажатие кнопки может создать впечатление, что вам все еще нужно ждать горячей воды, но систему можно активировать с помощью беспроводного пульта дистанционного управления или с помощью кнопок в нескольких местах по всему дому, что делает ее очень удобной. Некоторые системы также предлагают датчики движения, которые автоматически определяют поток воды, автоматически включаются и выключаются. В любом случае, горячая вода по запросу — отличный вариант для экономии воды и энергии.

Системы горячего водоснабжения с открытым контуром – Scribeware

Что мы должны сказать об этих системах?

Вам когда-нибудь снились тревожные сны по ночам? Те, где за тобой едет поезд, и огни гаснут, но ты не можешь сойти с рельсов, потому что твои мышцы реагируют, как патока. Вот что я чувствую каждый раз, когда смотрю на систему водяного отопления с открытым контуром.

Что такое разомкнутая система горячего водоснабжения?

Напомню, что система отопления с разомкнутым контуром представляет собой систему водяного отопления, в которой та же самая горячая вода, которая обогревает здание, может также подаваться для бытовых нужд — для душа и раковины….. Прежде чем мы углубимся в мутную серость области того, что мы, как домашние инспекторы, должны говорить об этих системах и почему, давайте рассмотрим, как идентифицировать систему горячего водоснабжения с открытым контуром, а затем рассмотрим некоторую историю того, как мы пришли к тому, что мы имеем сегодня.

 Советы по идентификации

Отличить системы горячего водоснабжения с открытым контуром от систем с замкнутым контуром может быть сложно. Одной из самых основных характеристик систем водяного отопления является наличие двух водонагревателей или одного. В здании с двумя водонагревателями один, скорее всего, предназначен исключительно для отопления и, таким образом, представляет собой систему отопления с бойлером замкнутого цикла. Если в здании имеется только один водонагреватель и для отопления, и для бытового снабжения, нужно присмотреться.

Смесительный клапан Honeywell

Если вы видите смесительный клапан, вы, вероятно, смотрите на систему с открытым контуром . Смесительный клапан – это место, где горячая вода для отопления смешивается с холодной водой для установки температуры ГВС. В этой конфигурации водонагреватель может быть настроен на нагрев до 140 градусов по Фаренгейту или более для радиаторов, а затем с помощью смесительного клапана до 120 градусов по Фаренгейту для бытового использования.

http://www.honeywellstore.com/store/products/honeywell-ram101cus1-thermostatic-mixing-valve.htm



Теплообменник

Еще одной отличительной чертой, на которую следует обратить внимание, являются плоские теплообменники в форме чаши. Если вы видите один из них, вы, вероятно, смотрите на систему с замкнутым контуром . Это связано с тем, что этот теплообменник отделяет воду для бытовых нужд от воды для отопления. Вы могли видеть и смесительный клапан, и теплообменник — в этом случае вы, вероятно, смотрели бы на систему с замкнутым контуром.

http://www.taco-hvac.com/products/heat_transfer_products/brazed_heat_exchangers/index.html

Еще один прием для идентификации системы с разомкнутым контуром заключается в том, чтобы проверить, подключен ли циркуляционный насос, который пропускает воду через нагревательные змеевики, к 24-часовому таймеру. Таймер должен быть установлен на 15 минут в день или более, чтобы прокачивать воду по трубам все лето – это очень важно для предотвращения стоячей воды в этих трубах в течение всего лета, которая затем может смыться в систему домашнего водоснабжения, когда наступит жара. возвращается.

Наконец, посмотрите на сам водонагреватель. Некоторые водонагреватели разделяют два типа воды внутри нагревателя. Эти типы водонагревателей обычно имеют «вход для обогрева» и «выход для обогрева», а также входы и выходы для бытового водоснабжения, поэтому вы увидите как минимум 4 трубы, подключенные к водонагревателю. Эти типы систем, как правило, замкнутого цикла.

Вооружившись несколькими основными методами определения системы отопления с открытым контуром, давайте посмотрим на историю, чтобы понять, почему они устанавливаются именно сейчас и чем они отличаются от традиционных котлов с замкнутым контуром.

Немного истории

Я вырос в доме в Новой Англии, где была традиционная система замкнутого цикла с оцинкованными стальными трубами и чугунными радиаторами. Система была современной, когда она была спроектирована и установлена ​​на рубеже прошлого века, и, что несколько удивительно, она все еще хорошо работала более 80 лет спустя, когда я жил в этом доме. Теоретически, с этим старым котлом с замкнутым контуром, если бы он никогда не протекал за эти годы, я мог бы открыть систему распределительных трубопроводов и наблюдать, как вода вытекает из труб, которые были проложены, когда Теодор Рузвельт был у власти… .античная вода.

Примечательным свойством этой античной воды является то, насколько она менее агрессивна, чем та же самая система, в которую постоянно добавляется новая вода. Система с открытым контуром обеспечивает постоянную подачу новой богатой кислородом воды и, следовательно, более агрессивна, чем его собрат с замкнутым контуром, в котором циркулирует та же самая вода. Там, где я сейчас живу и работаю, в районе Сиэтла, я иногда вижу 100-летние системы трубопроводов котлов из оцинкованной стали, которые все еще используются в замкнутой системе отопления, и тем не менее те же стальные трубы, которые использовались для бытового водоснабжения, уже давно назад вышел из строя и был заменен. В этом заключается разница в коррозионной мощности между системами с замкнутым и разомкнутым контуром.



Итак, если замкнутые системы горячего водоснабжения работают так хорошо, почему мы отказались от замкнутых систем?

Я не знаю, какие типы систем отопления используются в вашей части страны, но здесь эти водяные системы водяного отопления с радиаторами типа «Турбоник» ворвались в наши дома, начиная с 1990-х годов. http://www.turbonicsinc.com/. Поток этих систем отопления шел на волне строительства новых таунхаусов, которая охватила многие из наших районов в эту эпоху, и причина, по которой эти системы были установлены, проста: они дешевы.

Радиатор турбонного типа

По мере того, как эти системы становились все более распространенными, меня все больше тревожило и смущало отсутствие стандартов для установки. Каждая из этих систем, казалось, представляла собой новый беспорядочный набор труб, трубок, коллекторов, теплообменников, таймеров, реле, смесительных клапанов, соленоидов, термостатов и водонагревателей. Время от времени я сталкиваюсь с одной из этих систем, которая выглядит настолько хаотично, что напоминает схватку осьминогов в регби. Даже если у инспектора не было всех технических знаний о водяном отоплении, некоторые из этих систем просто выглядят ненадежными.

Нагромождение труб!

Каковы шансы, что эта мешанина из труб и проводов действительно работает? Я вспоминаю, что на моем волшебном шаре 8 был один треугольник, который гласил: «Перспективы не очень хорошие».

Путаницу в отношении этих водяных систем отопления усугубляет вопрос о разомкнутом контуре и замкнутом контуре, а также о потенциально коррозионных эффектах их конфигурации как разомкнутых систем, не говоря уже о большем риске образования легионелл в трубах разомкнутых систем из-за к упомянутой выше проблеме стоячей воды.

Осадки, кажется, происходят медленно. Каждые несколько месяцев мое внимание привлекает новый отзыв или коллективный иск.

На изображениях показана система трубок марки Kitec

Началось с печально известной теперь системы Kitec и IPEX: http://www.kitecsettlement.com/faq.cfm

За этим в произвольном порядке последовали:

• Zurn и Фитинги Q-PEX: http://zurnclassaction. com/
• Ultra PEX: http://www.ultrapexclassaction.com/
• Uponor: http://www.classaction.org/uponor-pex-problems

Коллектор Kitec

Вы можете выйти в Интернет прямо сейчас и найти сообщения и блоги, в которых профессионалы и неспециалисты критикуют системы с разомкнутым контуром как ожидающие катастрофы, и тем не менее эти системы по-прежнему широко устанавливаются, и их можно точно описать как «отраслевой стандарт».



Итак, в свете всей этой истории и знаний, которые мы носим с собой, что мы должны говорить нашим клиентам о системах горячего водоснабжения с открытым контуром?

Очевидно, что если вы просматриваете трубопроводную систему, которая была вовлечена в коллективный иск, и вы знаете об этом, отчет становится немного проще. Но что, если вы не знаете об отзывах или судебных процессах? Здесь я чувствую жар от прожектора в поезде, обжигающего мне затылок, и я начинаю думать о домовых инспекторах в начале 19-го.90-е осматривают новостройки с сайдингом LP.

Хотя технически мы не связаны нашими стандартами практики http://www.ashi.org/documents/pdf/standards.pdf сообщать об отозванных продуктах, я считаю, что наша работа заключается в том, чтобы информировать наших клиентов о том, что они из себя представляют. подумываю купить. Объясняя недостаток систем отопления с открытым контуром, а именно то, что они являются более новыми, непроверенными системами, которые, по-видимому, имеют проблемы с надежностью из-за коррозионного воздействия воды, а также потенциальные проблемы со здоровьем, связанные с наличием застоя теплой воды в трубах, может показаться профессиональный долг.

• Я всегда рекомендую, чтобы эти системы обслуживал профессиональный подрядчик по водяному отоплению
• Я всегда гуглю систему труб, которая используется в доме, чтобы увидеть, есть ли какие-либо признаки судебного разбирательства.
• Я рекомендую своим клиентам получить мнения и оценки для преобразования их системы с разомкнутым контуром в замкнутый цикл по причинам, обсуждаемым здесь.

Я видел оценки, которые варьируются от 2200 до 2800 долларов США для преобразования в замкнутый цикл — эти цены могут различаться в зависимости от региона. Логичным моментом для проведения такого преобразования является момент, когда водонагреватель подходит к концу своего 10-12-летнего срока службы, и замена существующего водонагревателя в любом случае должна быть на столе. Однако с таким количеством переменных в том, как эти системы устанавливаются, мне трудно с какой-либо точностью сказать, насколько срочной является такая работа и насколько надежными будут некоторые из этих систем даже после преобразования в систему с замкнутым контуром.

Я лишь пробежался по некоторым техническим проблемам с этими системами, чтобы получить управляемую статью, которая была бы провокационной и, по крайней мере, умеренно приятной для чтения. Я надеюсь, что не слишком упростил, а предоставил платформу для обсуждения. Поскольку домашние инспекторы в других регионах страны могут сталкиваться с этими проблемами, я приветствую любые разные мнения о том, как другие инспекторы справляются с этими системами.
