Дровяное отопление с водяным контуром – проверенная временем технология обогрева помещений

Типовая схема

В сравнении с другими аналогами далеко вперед по простоте создания и низкому уровню эксплуатационных затрат ушла именно водяная система отопления. К ее преимуществам следует добавить универсальность: в водяном отопительном контуре генератором тепла может быть любой котел, использующий все известные энергоресурсы в качестве топлива.

Следует отметить, что достаточно добиться необходимого баланса между давлениями холодной и горячей воды, чтобы создать устойчивую циркуляцию теплоносителя по трубопроводу. Принцип прост: нагретая жидкость имеет меньшую плотность и поэтому стремится вверх, вытесняя холодную воду вниз, где в самой нижней точке располагается котел, ответственный за ее подогрев. Сегодня этот процесс еще более упростился благодаря использованию в системе центробежных насосов, способных увеличивать скорость движения водяного теплоносителя, в значительной степени уменьшая время на обогрев помещений.

Среди используемых нагревательных агрегатов самыми старейшими являются дровяные котлы, которые по принципу функционирования аналогичны самым первым печам. Но технологически котлы на дровах находятся на сто ступеней выше тех же русских либо финских печей, а также каминов. Отличия очевидны и во внешнем дизайне, а также размерах отопительных устройств.

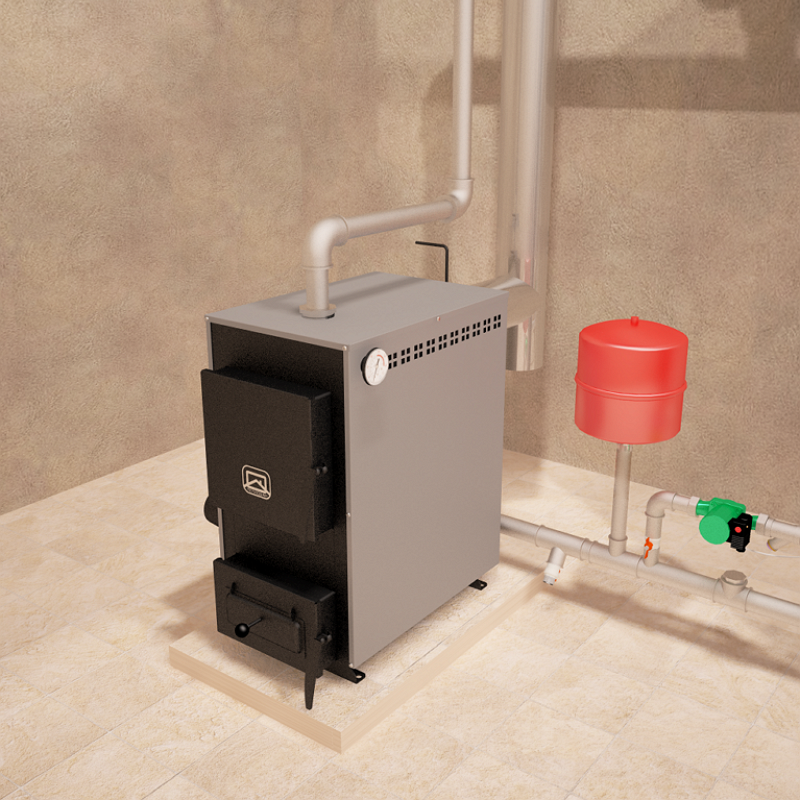

Дровяные котлы

Несмотря на «возраст» дровяные котлы в схеме водяного контура – наиболее популярный компонент общей системы отопления. Это обусловлено многими преимуществами данных агрегатов, которые обладают компактной конструкцией, а также высокой долговечностью. В результате котлы можно устанавливать практически в любых помещениях, а высокопрочная сталь, используемая в изготовлении, как корпуса, так и внутренних элементов, значительно увеличивает срок службы устройства.

Для работы таким котлам необходимо топливо – дрова, который сегодня не имеет конкурентов по доступности и стоимости. Причем популярность отходов древесины ежегодно возрастает в четком соответствии с ростом тарифов на газ и электроэнергию. И если ранее основным недостатком такого вида отопительного оборудования были слабая регулируемость и низкий КПД, то сегодня, благодаря внедрению ряда уникальных разработок, дровяные котлы во многом соответствуют самым высоким требованиям потребителей. В частности, применение в конструктиве регулирующих подачу воздуха заслонок, чугунных решеток можно изменять интенсивность сгорания дров. Высокая мощность агрегатов также не является непреодолимым барьером, что ставит дровяные котлы в разряд не только резервного, но и основного источника тепла.

Современные котлы на дровах обладают высокопроизводительной конструкцией, из-за чего ускоряется нагрев теплоносителя, а вот потери тепла значительно снижены. Отдельным моментом является монтаж оборудования, который уже не требует сварки.

Незаменимым в использовании во многих загородных домах дровяной котел сделала и его низкая стоимость. Пока еще инженерам не удается увеличить срок автономного функционирования агрегата до следующей загрузки (рекорд 34 часа), однако, учитывая скорость появления новых разработок в этой сфере, перспективы у дровяных котлов достаточно велики.

Если существует необходимость только в периодическом обогреве, к примеру, дачи, то резонно использовать более упрощенную разновидность котла на дровах – камин.

Камины

Во многом «младший брат» имеет все те же особенности, как конструкции, так и в эксплуатации. Наряду с этим присутствуют и довольно выгодные преимущества, например, стоимость оборудования. При этом камины с водяным контуром отличаются и простотой монтажа.

Больше всего потребителей данное оборудование привлекает своей высокой производительностью. В частности, камин данного типа легко справляется с обогревом помещений, обладающих значительной площадью. При этом с каждым дополнительным квадратным метром их выгодность вырастает, потому что они используют самое дешевое сырье – дрова.

Важно отметить их неподражаемость именно в плане декоративного оформления: ни один котел не сможет так вписаться в интерьер, как камин, привнося свою, эксклюзивную изюминку. И только камин способен создать необычный антураж, атмосферу спокойствия и умиротворения.

Привлекательным свойством каминов является и их энергонезависимость. В системе предусмотрена только естественная циркуляция теплоносителя, на что не смогут повлиять возможные перепады напряжения или сбои в энергоснабжении.

Единственным «слабым звеном» считается ручное управление. Пока еще невозможно автоматизировать процесс подачи топлива. Это в некоторой степени снижает безопасность самого устройства, так и его КПД – до 85%. Но в качестве резервного источника тепла камин вполне эффективно используется на дачах.

Печи

Инженерная мысль нашего времени постоянно возрождает наследие предков, но уже в новой ипостаси. Это можно сказать и про печи, которые являются сегодня основным звеном твердотопливного водяного отопления.

Преимущества подобной схемы достаточно уникальны. Представьте себе возможность приготовления пищи абсолютно экологическим способом, в дополнении с обогревом помещений. Такая универсальность была создана благодаря конструкции современных печей, у которых в топливник вмонтирован отопительный котел, а сам нагрев воды осуществляется посредством нижнего подогрева. В результате КПД значительно увеличивается, и даже в самые сильные морозы достаточно выполнять две топки.

Водяной носитель, нагретый в печи, поступает в батареи, которые на протяжении 5-6 часов обогревают помещения. Производительность такой схемы – до 85% – свидетельствует об эффективности ее создания.

Печи и котлы для загородного домика

Главная

Печи и камины

Печи и котлы для загородного домика — чем отапливать дачу

Выбрать правильное отопление для дачи крайне важно, чтобы создать комфорт зимой и в межсезонье. Какая печь окажется наилучшей для дачи и в тоже время не дорогой? Различные методы дачного отопления, если нет магистрального газа…

Варианты печей для отопления дачи

• Буржуйка – предельно дешево в создании, но не эстетично и наиболее проблематично в эксплуатации – самый низкий КПД порядка 40%, постоянная подброска дров в небольшую топку….
• Металлическая заводская печь полукустарного производства «почти буржуйка» — также весьма дешево, но и недостатки почти те же – КПД на уровне 50%…

• Металлическая заводская печь-камин с панорамным стеклом – типичный недорогой вариант для редких топок дровами на даче. Создает комфорт и атмосферу открытого огня в одной комнате. Но не походит для длительного отопления всего помещения…

• Печь-камин с водяным контуром – попытка расширить возможности обычного металлического камина не слишком удачная, – та же небольшая мощность и маленький КПД, и постоянная подброска дров…
• Открытый тяжелы каменный камин – древний отопительный прибор из Европы в наших условиях просто мало применим для отопления помещения из-за мизерного КПД и др. , разве что, как лучшее комфортообразующее явление для одной комнаты.
• Небольшая кирпичная печь с водяным контуром – популярное отопление домов прошлого века, имеет место быть и сегодня…
• Массивная тяжелая печь с панорамным стеклом – сейчас подобное набирает популярность в Европе, решение дорогое, но в то же время самое…

• Простой твердотопливный котел – не слишком дорогое решение создать типичное водяное отопление на дровах/угле…
• Автоматизированный твердотопливный котел с бункером – стационарное отопление домов.

Далее рассмотрим подробнее отдельные наиболее популярных варианты отопления дачи.

Почему печь-камин не подходит для длительного отопления дачи

Во время уикенда можно себе позволить постоянно заботиться о главном украшении дачи – камине из металла с панорамным стекло или с открытом огнем. Живое пламя и инфракрасное тепло создают уют в одной комнате.

Но что будет, если топить постоянно? – нужно стоять непосредственно над этой печкой и каждый час подбрасывать в нее дровишки, которые нужно приносить. Стекло закоптится, а вокруг образуется куча мусора от дров, который постоянно нужно заметать и подбирать.

Наличие водяного контура мало что меняет принципиально, скорее добавляет проблем зимой (читайте далее…)

• Размещать стационарный отопительный агрегат на дровах или другом твердом топливе для круглосуточной работы желательно в топочной. Сам агрегат должен быть рассчитан на как можно более редкую закладку дров…

Почему массивные печи набирают популярность

Массивная кирпичная печь, например «Финская,» принципиально отличаются от дешевых металлических собратьев.

• Тяжела кирпичная печь имеет большую камеру для большой закладки дров и возможность регулировки подачи воздуха для медленного горения.

Печь массой несколько тонн является весьма теплоемким объектом, она медленно разогревается и накапливает энергию, затем медленно остывает, постепенно отдавая энергию в помещение. Таким образом, энергия от большой партии быстро сгоревших дров, отдается несколько часов или десятков часов.

• Печь устанавливается в центре строения обычно так, что нагревает своим корпусом сразу несколько самых важных комнат – ванную, кухню, гостиную и спальню. При этом несколько подсобных помещений могут быть в отдалении и прохладными.

Что помогает нагреть дачу качественно

Массивная печь (или любая другая) зачастую дополняется несколькими электроконвекторами, которые размещают под окнами в наиболее холодных зонах помещения.

• Конвектора создают тепловые завесы в самых холодных точках (под окнами), позволяют оперативно реагировать на резкие изменения погоды, помогают поддерживать тепло во время пиковых морозов, быстро прогревают помещение при необходимости, ими можно управлять дистанционно, могут поддерживать и минимальную положительную температуру по желанию. Остается их только правильно подключить…

Подобная комбинация печи и электроконвекторов весьма популярна в холодных странах Европы. Получается весьма комфортно и экономично.

Но данная система эффективна, естественно, только для небольших домиков, и лучшим образом подходит для небольшой загородной дачи…

Почему отопление без жидкости для небольшой дачи считается лучшим…

Если на даче не живут в холодное время, то зачем организовывать ее постоянный подогрев выше 0 град?

Более рациональным оказывается отказ от жидкости (воды) и содержание дачи в сухой заморозке при отрицательных температурах. При этом сохраняется возможность ее быстро отогреть в случае уикенда…

• Агрессивная к оборудованию, дорогая, отравляющая, требующая регулярной замены и утилизации незамерзайка на основе гликолей является далеко не лучшим решением. Эксперты сходятся во мнении, что лучше поддерживать положительную температуру в системе с водой, или делать слив и залив системы при необходимости, чем связываться с незамерзайкой…

Все это говорит в пользу организации сухого отопления для небольшой, редко посещаемой дачи.

Какие варианты наиболее популярны

• Классический вариант для дачи на уикенд – печь-камин из металла в центе и электроконвектора, управляемые дистанционно по системе «Кситал-GSM-T» или аналогичной с помощью СМС – позволяет разогреть дачу заранее к приезду…
• Более основательный вариант – тяжелая и массивная печь в центре, позволяющая проживать в доме постоянно  и создающая отличный комфорт.
• Или вариант для постоянного проживания – твердотопливный бункерный котел и радиаторы с водой.

Предыдущая запись

Следующая запись

Как получить воду из озера без замерзания водопровода

В:

У меня есть затруднительное положение, которое ставит меня в тупик в течение многих лет. Я снабжаю дом водой из озера (озеро Джордж в горах Адирондак в Нью-Йорке). Мы приносим бутилированную воду для питья, но по-прежнему используем озерную воду для всех других нужд.

У меня такой вопрос: Коттедж в настоящее время является сезонным, и каждую весну и осень проводится водопровод и отключается. Я хотел бы подготовить коттедж к зиме, но не придумал, как провести воду из озера в дом без замерзания водопровода. Водопровод находится над землей на береговой линии, и нет подвала для установки насоса. Поскольку перебои с электричеством случаются часто, я не могу полагаться на электрообогрев в виде собачьей будки вокруг берегового насоса или на электрические тепловые линии. Единственное предложение, которое я получил, заключается в том, что я мог бы выкопать яму глубиной 4 фута и достаточно большую, чтобы вместить насос, поскольку он не должен замерзать на дне закрытой ямы такой глубины.

Звучит подозрительно для меня. Есть идеи?
– Карл Бангерт; по электронной почте

A: Вы были правы, подозревая. Наш дружелюбный инженер-сантехник из Олбани, штат Нью-Йорк, сомневается, что яма обеспечит необходимую теплоизоляцию. И если вы покроете корпус насоса достаточным количеством грязи, чтобы создать надлежащую изоляцию, что произойдет, когда вам понадобится отремонтировать или заменить насос? Держите под рукой лопату.

Есть несколько практических способов добиться желаемого.

См. также Подготовка водопровода к зиме

Номер 1: По словам нашего инженера-сантехника, вы можете проложить водопроводную трубу на пять футов под землей, чтобы пройти ниже линии замерзания в районе озера Джордж. Он предлагает оцинкованную или медную трубу диаметром от 3/4 до 1 дюйма. Выкопайте траншею от дома к озеру с помощью траншеекопателя Ditch Witch и найдите способ провести трубу в озеро ниже береговой линии, чтобы предотвратить замерзание. Если вы не можете придумать практический способ вырыть траншею или пробурить трубу в озеро, попросите сделать это местного подрядчика.

После того, как труба будет спущена и закрыта, вам нужно разместить насос в доме, а не рядом с водой. Если вы собираетесь подготовить коттедж к зиме, установите всасывающий насос и напорный бак в чулане или подсобном помещении одновременно, не забудьте добавить сливной клапан в нижней точке системы. Таким образом, если вам нужно отключить отопление и уйти зимой, вы можете легко слить воду из водопровода, чтобы предотвратить замерзание труб.

Номер 2: Вы можете установить так называемый пиротехнический электронагреваемый водопровод от погружного насоса в озере до самой каюты. (Это предложение предполагает, что внутренняя часть кабины может постоянно нагреваться выше точки замерзания, чтобы водопроводные линии внутри кабины не замерзали.)

Когда вы приедете в хижину, вы включите автоматический выключатель, и примерно через 15-30 минут у вас будет вода. Когда вы покидаете кабину, вы отключаете автоматический выключатель и позволяете черному проводу из ПВХ замерзнуть. Леска не порвется, а пиролинка внутри растопит лед в леске, когда вы снова включите ее. Одна из этих линий была установлена ​​в доме сотрудника Cabin Life в 1997 году и выдержала температуру до 50 градусов ниже нуля. Эта линия проходит на расстоянии 250 футов от насоса до кабины и стоит около 2600 долларов США, включая насос и все остальное.

См. также Безопасна ли ваша питьевая вода?

Вы можете сравнить стоимость этих двух решений со стоимостью бурения новой скважины. Новый колодец избавит вас от необходимости носить с собой питьевую воду и увеличит стоимость недвижимости, если вы когда-нибудь продадите хижину.

Как установить электрический безбаковый водонагреватель

Безбачковые водонагреватели великолепны, и для коттеджей они просто великолепны. Однако у них есть некоторые недостатки, но безбаковые водонагреватели предлагают неоспоримые преимущества для коттеджа или дома для отдыха. Из всех обновлений, которые я сделал в салоне, замена традиционного водонагревателя на этот безбаковый агрегат — одна из моих самых любимых.

Проточные водонагреватели отлично подходят для кают. Они очень популярны за пределами Соединенных Штатов по многим из тех же причин, по которым они идеально подходят для загородных домов и коттеджей — они значительно больше по размеру и энергоэффективны по сравнению с традиционными баковыми водонагревателями.

Вот краткое изложение некоторых преимуществ безрезервуарной воды:

• малый размер/крепление на стене
• неограниченное количество горячей воды
• мгновенная горячая вода (не нужно ждать, чтобы нагреть резервуар с водой)
• более эффективное нагревание воды/меньшее потребление энергии.

Ограничения безрезервуарного водонагревателя включают:

• большие мгновенные потребности в энергии (электрической или газовой)
• высокая начальная стоимость устройства/установки
• ограничения нагрева, основанные на расходе и температуре воды на входе (могут быть значительными)

Нас интересовала экономия места. Нам нужно было переместить печь в наше небольшое подсобное помещение, и избавление от старого напольного водонагревателя освободило место, необходимое для установки новой печи. Небольшой размер и экономия места настенного безбакового водонагревателя просто поразительны — они буквально занимают место в портфеле.

И хотя экономия места велика, самым большим преимуществом, которое мы обнаружили после перехода на безрезервуарную систему, является горячая вода, которую можно получить сразу же, как только мы доберемся до нее. Нет необходимости получать горячую воду для нерегулярного использования, такого как наша каюта, огромна.

Проточные водонагреватели + кабины = идеальное сочетание!

Водонагреватели без резервуара по сравнению с традиционными водонагревателями с резервуаром:

Водонагреватель без резервуара обеспечивает экономию места, бесконечное количество горячей воды, более низкие эксплуатационные расходы и отсутствие задержек нагрева резервуара за счет более высокой начальной стоимости и ограничений расхода горячей воды. .

Проточный водонагреватель (по запросу)

• Небольшой размер / занимаемая площадь
• Мгновенная горячая вода после периода простоя – включите и используйте
• Платите за то, что вы используете (+ запальная, если газ) и только вы используете его
• Срок службы устройства 20+ лет
• Стоимость покупки/установки выше
• Значительное потребление энергии при использовании (40–180 ампер для электрических устройств и большой расход для газовых устройств)
• Расход (использование) основан на ограничениях по температуре подаваемой воды

Традиционный баковый водонагреватель (накопительный)

• большой размер / занимаемая площадь
• Нагрев всего бака до появления горячей воды после периода неиспользования – включите и подождите, пока нагреется весь бак
• Плата за отопление ( и подогрев) всего резервуара
• Срок службы устройства 10–15 лет
• Меньше затрат на покупку/установку
• Меньшее энергопотребление по сравнению с работой без резервуара
• Стабильная температура для всего объема резервуара независимо от температуры подачи

Сравнение электрических и газовых водонагревателей без резервуара

По запросу водонагреватели без резервуара обычно предлагаются с одним из двух источников топлива: газом (природный газ или пропан) или электричеством. Выбор между газовым и электрическим балансом стоимости, производительности, требований к установке и техническому обслуживанию каждого из них.

Электрический проточный водонагреватель

• Требуется от одного до трех контуров 240 В 40–60 А
• Не требуются воздуховоды для горения, вытяжная вентиляция, подача газа
• Установка в любом месте цепи питания 240 В, где может быть проложена проводка
• Установка менее сложная и дорогостоящая (установка электрической цепи, сантехника)
• Более эффективный, как правило, ~ 95 %
• Электричество обычно дороже, чем газ
• Может иметь более узкий диапазон теплопроизводительности (100° – 140°) регулировка
• Практически не требует технического обслуживания (замените впускную сетку)

Газовый проточный водонагреватель

• Требуется подача газа, воздух для горения, вытяжная вентиляция, контур 120 В
• Не требует высокоамперных цепей 240 В
• Устанавливается там, где могут проходить воздух для горения, вытяжная вентиляция, 120-вольтовая цепь
• Более сложная и дорогая установка (установка газопровода, дымовой/вытяжной вентиляции, сантехники)
• Менее эффективна, как правило, ~ 85%
• Газ обычно дешевле электричества
• Может иметь более широкий диапазон мощности нагрева (100° – 180°) регулировка
• Требуется некоторое обслуживание (горелка, пилот, вентиляция)

Выбор безбакового водонагревателя подходящего размера

Очень важно выбрать водонагреватель подходящего размера. Это особенно актуально для безбаковых водонагревателей, так как они не имеют резерва (бака) и должны нагревать поток воды «в режиме реального времени». Безбаковые водонагреватели нагревают холодную воду при прохождении через установку и, следовательно, ограничены расходом воды и температурой холодной воды, подаваемой в установку.

Потребности в большем потоке (большие дома, несколько ванных комнат (души), душевые с сильным напором и т. д.) и более холодная вода (холодный климат, зимнее использование) требуют больших блоков

Выбор размера особенно важен для электрических блоков, которые обычно имеют меньший диапазон теплопроизводительности (максимальная настройка обычно = 140°) по сравнению с газовыми блоками (максимальные настройки до 180°) и предлагают меньшую гибкость после установки. У большинства производителей есть таблицы, которые помогут вам выбрать устройство нужного размера. Вот пример таблицы выбора на сайте Stiebel Eltron:

Руководство по выбору безбакового водонагревателя (источник: stiebel-eltron-usa. com) он установлен. Установка для этих блоков может быть дорогой, особенно для газовых блоков. Для многих домашних мастеров установка проточного водонагревателя является довольно простым проектом. Читайте пошаговую инструкцию по установке моего электрического безбакового водонагревателя. Я оцениваю этот проект как продвинутый уровень просто из-за электрических работ высокого напряжения и большой силы тока. Из-за потенциальной опасности работы с цепями высокого напряжения и большой силы тока не пытайтесь выполнять электрическую часть этого проекта, если у вас нет соответствующей квалификации. Конечно, вы могли бы смонтировать и отвесить устройство и сдать проводку в аренду. Безопасность прежде всего.

ЭТОТ ПРОЕКТ ТРЕБУЕТ ПРОВОДКИ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ И ТОКА

Перед выполнением каких-либо электрических работ убедитесь, что панель главного выключателя выключена. Ознакомьтесь с федеральными, государственными и местными нормами. Позвоните квалифицированному электрику, если у вас есть какие-либо вопросы или вас не устраивает этот вид электромонтажных работ.

ОБЗОР | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – стоимость, логистика и сравнение газа и электричества.

Сложность: Intermediate

Time: 1 Day

• 4 Hours plumbing
• 4 Hours electrical

Cost: $500 – 1000

• 100 plumbing parts
• 100 electrical
• 700 water heater

Резюме шагов | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – стоимость, логистика и сравнение газа и электричества.:

1. План размещения водонагревателя по запросу
2. Сборка водонагревателя, принадлежностей и инструментов
3. Установка водонагревателя
4. Планирование и подключение водопровода
5. Планирование и подключение электричества
6. Закрытие агрегата и включение питания

СПИСОК ПОСТАВОК | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – стоимость, логистика и сравнение газа и электричества.

• Электрический проточный водонагреватель Stiebel Eltron 224199 240 В, 1 фаза, 50/60 Гц, 24 кВт Tempra 24 Plus

• Гибкие соединители для воды из нержавеющей стали Falcon (FF-36) 3/4″ внутр. диам. x длина 36″ Гибкий соединитель из нержавеющей стали с 3/4″ FIP

• Муфта медной трубы 3/4″ Elkhart Products 33582 102- Соединение труб 3/4

• Многожильный медный провод 6 AWG THHN Красный, черный и зеленый цвета одинаковой длины 600 В, номинал THHN 6 г

• Виниловая изолента Scotch Super 33+ 2 шт.

9004 Metal Conduit 4″ Галекс ЕМТ 3/4″

• EMT Metalic Conduit Компрессионный фитинг со смещением 3/4″ Halex EMT 3/4″ со смещением компрессионный соединитель

• Хомут для кабелепровода 3/4″ Raco Хомут с одним отверстием 3/4″

ПЕРЕЧЕНЬ ИНСТРУМЕНТОВ | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – стоимость, логистика и сравнение газа и электричества.

• Жесткий труборез Close Quarters 32985

• Сантехники Средство для чистки труб 4-в-1 Средство для чистки медных труб TOFL a Щетка для сантехника 4-в-1

• КОМПЛЕКС САЙБЕРНАЯ СОБИЛЬНА

• Универсальный нож Универсальный нож IRWIN Hi-Vis Retractable, 2082300, оранжевый

• Тестер напряжения, бесконтактный инструмент Klein Tools NCVT-1

• Разводной ключ Разводной ключ в форме полумесяца 10 дюймов

ШАГИ | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – затраты, логистика и сравнение газа и электричества.

1. План размещения воды по требованию обогреватель

   Учитывайте близость к источникам электропитания, сантехническим соединениям и доступность для регулировки температуры и обслуживания. Также учитывайте расстояние от нагревателя до приборов, используемых для конечного использования.0005 Спланируйте размещение безбакового водонагревателя — учтите доступ к устройству, простоту подключения к водопроводу, расстояние до конечного пользователя (больше = больше времени ожидания горячей воды) и простоту электропроводки.

2. Сборка водонагревателя, принадлежностей и инструментов

   Сборка водонагревателя, сантехники, электротоваров и инструментов.

   Ручной инструмент для электромонтажных работ водонагревателя.

3. Крепление водонагревателя

   Разместите водонагреватель на стене в предполагаемом положении для монтажа и отметьте на стене расположение монтажных отверстий. Используя прилагаемые или подходящие крепежные детали, прикрепите обогреватель к стене. Устройство должно быть установлено в вертикальном положении, если иное не указано производителем. При выборе места установки оставьте не менее 6 дюймов вокруг корпуса водонагревателя для обслуживания и свободного пространства для открывания дверцы корпуса. Устанавливайте устройство вертикально, в сухом месте, защищенном от отрицательных температур.

   Установите устройство вертикально в безопасном, сухом месте на доступной стене.

4. Планирование и подключение водопровода
   • Планирование и подключение водопровода. Прежде чем продолжить, проверьте местные, региональные и национальные коды. Большинство агрегатов требуют периодического отключения линии подачи воды для обслуживания (очистка сетчатого фильтра на входе) и, следовательно, должны быть подключены к водопроводу с помощью легко отсоединяемого и повторно подсоединяемого приспособления. Многие используют для этого гибкие соединения из нержавеющей стали. Это те же разъемы, которые используются для подключения к умягчителям воды и другим водонагревателям. Я использовал 3/4-дюймовую леску Falcon Stainless Mega-Flow Super Water-Flex. Использование этих гибких соединителей также упрощает процесс подключения к этому рукаву водопровода. Гибкое соединение подачи воды и отвода воды из нержавеющей стали с разъединяющей муфтой.

     Соединение на выходе (горячей) воды должно также включать разъединяющее соединение для обслуживания или замены. Я использовал латунную муфту с жесткой медной трубкой. Для всех соединений NPT (обычная трубная резьба) потребуется тефлоновая лента или паста. Муфтовые соединения не подлежат и не должны подвергаться обработке резьбы, так как это может ограничить сжатие устройства и затруднить правильную посадку латунного интерфейса, что приведет к утечкам. При использовании потовых (пайковых) соединений завершите как можно больше соединений (особенно близких к соединению агрегата) до сборки сантехники, чтобы ограничить потенциальное тепловое повреждение водонагревателя.

     Закрепите фитинги агрегата вторым ключом при выполнении соединений.

     При подключении к впускному и выпускному патрубкам агрегата соблюдайте осторожность, чтобы не повредить водопроводную систему агрегата при вращении, используя для соединений два гаечных ключа. После того, как все соединения выполнены, откройте подачу воды и проверьте на наличие утечек. Устраните все утечки, прежде чем приступать к электрическим соединениям.

5. Планирование и подключение электрических цепей

   Перед выполнением любых электромонтажных работ убедитесь, что панель главного выключателя выключена!

   См. государственные и местные правила. Если у вас есть какие-либо вопросы, вызовите квалифицированного электрика для выполнения этой работы. В зависимости от марки и модели вашего водонагревателя вам потребуется от одной до трех двухполюсных (240 вольт) цепей на 40 или 50 ампер. Мое устройство требует двух 50-амперных 240-вольтовых цепей, и для этих цепей мне понадобились 2 двухполюсных выключателя на 50 ампер (проверьте коды, чтобы определить, требуется ли защита GFIC) и медный провод AWG № 6. Мне нужно было достаточно проводов, чтобы проложить два провода для каждой цепи и общую землю. Проверьте требования к проводам для конкретных требований к цепи для вашего устройства.

   Требования к питанию для этого блока = 2 цепи по 50 А!

   Используя кабелепровод соответствующего размера (в моем случае 3/4″), измерьте, отрежьте и соедините цепи кабелепровода от вашего устройства к панели выключателя. Я использовал жесткую оцинкованную трубу с предварительно изогнутыми витками и компрессионными фитингами. В зависимости от расстояния и сложности кабелепровода вам может оказаться намного проще последовательно прокладывать проводники (провода) через кабелепровод по мере его подключения. Протягивание меди № 6 через длинные или сложные участки кабелепровода не доставляет удовольствия и может быть намного проще, если провод пропускается при строительстве кабелепровода.

   Электрические цепи агрегата Stiebel Eltron. Двойные цепи 240 В 50 А — крупный план соединений проводников внутри блока.

   Подсоедините проводники к соответствующим разъемам устройства. Обратитесь к руководству по эксплуатации вашего устройства. Соединения должны быть помечены буквами «L1», «L2» (фаза 1, фаза 2) или аналогичным образом, а заземление обозначено символом заземления (⏚). Помните, что это двухполюсная проводка, и каждый проводник под напряжением «горячий». Заземление для данного устройства представляет собой одиночный проводник, подключенный к заземляющему контакту.

6. Закройте крышку блока, включите электричество и включите блок

   Закройте крышку водонагревателя и затяните винт корпуса. Включите выключатели питания. Проверьте дисплей устройства, чтобы изменить мощность и работу. Откройте кран горячей воды, чтобы удалить воздух из системы. Отрегулируйте настройку температуры блока управления до желаемого уровня. Подтвердите работу агрегата и горячую воду в кране. Отрегулируйте температуру по мере необходимости.

ГАЛЕРЕЯ ИЗОБРАЖЕНИЙ | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – стоимость, логистика и сравнение газа и электричества.

Спланируйте размещение безбакового водонагревателя — учтите доступ к устройству, простоту подключения к водопроводу, расстояние до конечного пользователя (больше = больше времени ожидания горячей воды) и простоту электропроводки. Сантехнические и электрические ручные инструменты для установки безбакового водонагревателя. Ручной инструмент для электромонтажных работ водонагревателя. Установите устройство вертикально в безопасном, сухом месте на доступной стене. Проточный водонагреватель крепится к стене подсобного помещения. Гибкое подключение подачи воды из нержавеющей стали и выпускной патрубок с разъединяющей муфтой. При подключении закрепите фитинги блока вторым ключом. Для этого блока требуется две цепи 240 В, 50 А! Трубопровод идет от водонагревателя к панели разлома. Трубопровод с медными жилами №6 для водонагревателя. Электрические схемы агрегата Stiebel Eltron. Двойные цепи 240 В 50 А — крупный план соединений проводников внутри блока.

ПОСЛЕДУЮЩИЕ МЕРЫ | Как мы установили электрический проточный водонагреватель в подсобном помещении каюты – стоимость, логистика и сравнение газа и электричества.

06.08.2016

Мы использовали Stiebel Eltron Tempra 24 plus в нашей центральной хижине в Миннесоте почти 2 года и очень довольны ее работой. В нашей каюте есть только одна ванная комната, но водопровод для душа имеет диаметр 3/4″, а насадка для душа настроена на высокий поток, поэтому требования к душе могут быть высокими.

Мы находим, что установка температуры около 130° зимой и около 120° летом обеспечивает идеально горячий душ и дает нам столько горячей воды, сколько нам нужно.
