Напольное отопление, теплый пол, водяное напольное отопление

Напольное отопление или водяной теплый пол представляет собой систему отопления, в которой между полом и напольным покрытием прокладываются трубопроводы небольшого диаметра, по которым постоянно циркулирует теплоноситель. Проходя по трубам, теплоноситель отдает свое тепло окружающему трубы материалу, например бетонной стяжке, которая передает это тепло уже чистовому покрытию. А дальше это тепло равномерно распространяется вверх, прогревая воздух в помещении. Чтобы тепло не шло вниз, укладывается слой теплоизоляции, как правило, из полистирола. Толщина слоя теплоизоляции от 20 до 300 мм в зависимости от типа системы водяного теплого пола и отопительной нагрузки.

От нагретой поверхности пола тепло поднимается вверх, отапливая всё помещение.

Водяное напольное отопление позволяет равномерно распределить тепло и обширность поверхности нагрева. Помимо комфорта это дает возможность использовать в системах водяных теплых полов более низкие температуры теплоносителя. Таким образом. водяной теплый пол является низкотемпературной системой отопления, где температура теплоносителя составляет 30-50°С (для сравнения, температура в традиционной радиаторной системе – 70-95°С).

Благодаря обширной теплоотдающей поверхности возрастает количество излучаемого тепла, которое, в отличие от конвекции при радиаторном отоплении, немедленно распространяет тепло к окружающим предметам. Этот эффект обеспечивает более равномерное горизонтальное и вертикальное распределение тепла. При использовании теплого водяного пола отсутствуют холодные и перегретые зоны, как при отоплении радиаторами, конвекторами или воздушными системами отопления.

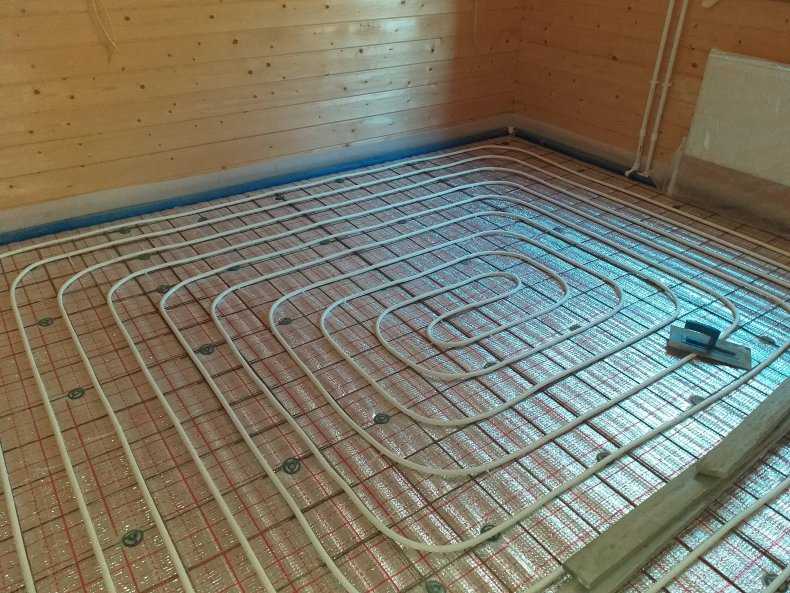

         Водяной теплый пол

Нагретый же радиатором воздух, становясь легче поднимается вверх, попутно отдавая колоссальное количество тела наружной стене на которой он установлен, и окнам, которые в свою очередь являются самым слабым теплоизолятором. Поднявшись наверх, воздух остывает и, из-за этого становясь тяжелее нового нагретого радиатором воздуха, начинает опускаться вниз. Продолжая остывать и опускаться, наконец, достигает уровня человека и снова нагревается радиатором и поднимается вверх. Таким образом, необходимо изначально нагревать воздух с большим запасом, что бы он, пройдя весь круг, отдавая тепло стене и окнам, опустился к нам еще комфортной  Поскольку люди чувствуют себя более комфортно при прохладном воздухе на уровне головы и теплом у ног, водяной теплый пол представляет собой систему идеального равномерного распределения тепла. Равномерное распределение тепла и обширность поверхности нагрева, помимо комфорта, позволяет использовать в системы водяной теплый пол более низкие температуры теплоносителя. Т.о. водяной теплый пол является низкотемпературной системой отопления, где температура теплоносителя составляет 30-50°С (для сравнения, в радиаторной системе – 70-95°С).

                 Радиаторы

В зависимости от применяемых схем и технических решений можно достичь экономии тепла (энергоресурсов) от 10% до 50% (складывается в совокупности из экономии на следующих участках):

• экономия в сетях и магистральных трубопроводах из-за снижения потерь за счет передачи теплоносителя более низкой температуры. Фактическая экономия зависит от длины магистральных трубопроводов и сетей, а также условий их прокладки. Как следствие, дополнительная экономия на толщине теплоизоляционных материалов;
• экономия за счет снижения и управления температурой в помещениях (см. выше). Дополнительно (до 20%) может быть достигнута экономия за счет применения автоматики с погодной компенсацией (управление температурой теплоносителя и(или) температурой в помещении в зависимости от температуры на улице). Например, система снеготаяния и антиобледенения экономичнее на 70% и более при использовании с контроллером управления, чем система без него;
• снижение (следовательно, экономия около 6-8% затрат) теплопотерь через ограждающие конструкции из-за отсутствия зон;
существенная экономия при использовании совместно с источниками тепла типа «тепловой насос», где до 80% тепла извлекается из окружающей среды. При этом наибольший коэффициент преобразования в подобных установках достигается при выработке температуры теплоносителя до 35°С. При необходимости получения теплоносителя температурой 50-60°С эффективность теплового насоса снижается в несколько раз. Для температур более 60°С (радиаторы, конвекторы, воздушное отопление) применение тепловых насосов не эффективно;
• экономия из-за возникновения эффекта саморегуляции (см. ниже описание эффекта). Экономия может достигать 8-15% в зависимости от теплопотерь помещения, количества и типа тепловыделяющих предметов в помещении и интенсивности их использования;

Основные достоинства систем отопления на основе системы водяной теплый пол:

• Оптимальный комфорт. Поддержание температуры в комфортном для человека диапазоне. Отсутствие перегретых и переохлажденных зон
• Уют. Равномерное распределение температуры по всему объему помещения (вертикально и горизонтально).
• Современный дизайн. Скрытность систем от глаз, на виду только термостаты.
• Надежность. Системы ВТП имеют продолжительный срок службы (десятилетия), но не требуют дорогостоящего и высококвалифицированного обслуживания
• Экономичность. Снижение теплопотерь при применении ВТП по сравнению с радиаторными системами, которое, в первую очередь, достигается за счет более низкого значения температуры воздуха в помещениях, при котором обеспечивается тепловой комфорт
• Рациональность. Увеличение пропускной способности тепловых сетей за счет использования теплоносителя более низкой температуры
• Перспективность. Системы ВТП удачно сочетаются с теплонасосными установками (резко повышается коэффициент эффективности ТНУ), которые всё больше применяются в современном строительстве
• Экологичность. Системы водяных теплых полов полностью безопасны и не имеют противопоказаний

Чистовое покрытие является важным участником процесса теплопередачи от греющей панели к окружающему воздуху, т.к. имеет свое термическое сопротивление, зависящее от материала и толщины его изготовления.

Кроме того, действующими санитарными и строительными нормами наложены ограничения на максимальную температуру поверхности пола. Температура поверхности пола является расчетной величиной, зависящей от тепловых потерь, нагрузки на систему отопления и типа помещения. Т.е. окончательное решение о возможности применения того или иного чистового покрытия принимается инженером-проектировщиком на основании многих факторов в ходе проектирования напольной системы отопления водяной теплый пол.

Это научно-технический и инженерно-технический подход.

Но все же, многих интересуют возможности применения системы водяной теплый пол и чистовых покрытий «на бытовом уровне», не вникая в сложности физических и теплотехнических расчетов, а также решаемых задач.

Итак, какие же чистовые покрытия могут применяться с водяным теплым полом? Ответ прост – любые!

• Керамическая плитка (толщиной до 30 мм) является во всех отношениях идеальным материалом в сочетании с системами водяной теплый пол: хорошая теплопроводность, устойчивость к температурным колебаниям и механическим воздействиям, долговечность и т. п.
• Линолеум (обычный или с различными видами утеплительной подосновы) редко применяется в современном строительстве, тем не менее, по своим теплопроводным качествам также идеально сочетается с системами водяной теплый пол.
• Ламинат также широко применяется в современном загородном, малоэтажном, коттеджном строительстве, а также в любой квартире. Ламинат, идеально сочетается с
  напольными системами отопления, особенно с легкими (без заливки бетонной стяжки, деревянными и полистирольными) системами водяного теплого пола.

Наибольшее количество вопросов у специалистов и потребителей вызывает совместимость системы водяной теплый пол и паркета. И здесь ответ один – совместимы и повсеместно применяются!
Относительная влажность воздуха оказывает влияние на любое деревянное напольное покрытие, вне зависимости от того, смонтировано под ним водяной теплый пол или нет.  Оптимальный интервал относительной влажности в помещении – 30-60%, как во время укладки деревянного напольного покрытия, так и после. Если относительная влажность воздуха будет менее 30%, на полу могут появиться щели, более 60% – вспучивания. Относительная влажность воздуха вне интервала 30-60% при укладке напольного покрытия является серьезным нарушением технологии монтажа.

Водяной теплый пол, как правило, приводит к некоторому уменьшению относительной влажности воздуха над поверхностью пола, так как температура пола увеличивается. Относительная влажность не обладает свойством «самовыравнивания» – если в какой-либо зоне (помещении) температура увеличится, относительная влажность в этой зоне снизится.

У дерева относительно низкая теплопроводность, например, по сравнению с керамической плиткой. Поэтому при одинаковой температуре пола кафельный пол будет ощущаться заметно теплее, чем деревянный. И, наоборот, в теплое время года кафельный пол будет ощущаться холодным по сравнению с деревянным полом, поэтому водяной теплый пол под кафельным полом бывает включено даже в летнее время года.

Только два сорта дерева для систем напольного отопления – это бук и канадский клен. Причиной является то, что эти сорта дерева слишком сильно изменяют свои геометрические размеры при изменении относительной влажности. Все остальные сорта дерева подходят для использования с системами водяной теплый пол.

В связи с широким распространением систем водяной теплый пол, как правило, производитель паркета наносит специальный знак и указывает соответствующий параметр в документации (сертификате): разрешено к применению с напольными системами отопления.

Оптимальная толщина деревянного напольного покрытия составляет 12-15 мм. Максимальная рекомендованная толщина 25 мм. При использовании покрытия толщиной более 15 мм необходимо отдельно обратить внимание на расчетную температуру на подаче, т.к. она может оказаться слишком высокой. В данной ситуации, безусловно, расчеты должны производиться компаниями и специалистами, специализированными в области систем напольного отопления.

Существует два типа устройства систем водяной теплый пол. Это бетонная и легкая, безбетонная система напольного отопления. Легкие системы в свою очередь делятся на полистирольные и деревянные системы.

Типы систем ВТП:

1. Бетонная

2. Легкая полистирольная



3. Легкая деревянная

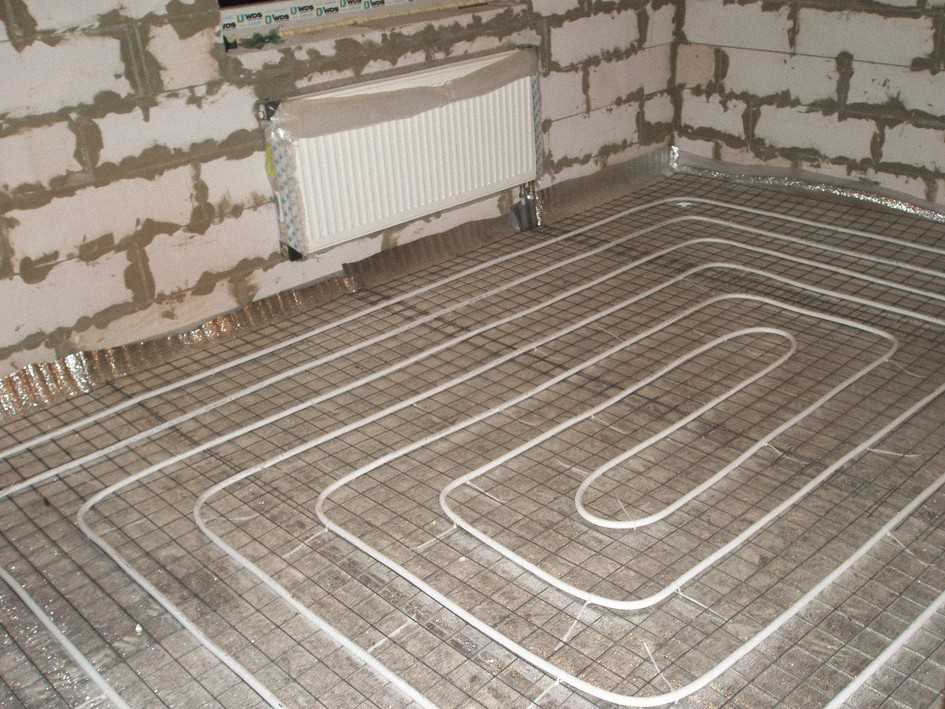

Самый распространенный тип устройства системы водяной теплый пол – бетонный тип, в котором трубы контуров водяного теплого пола заливаются бетоном и дополнительных распределителей тепла не требуется. Бетонная система применяется практически на всех объектах строительства. От жилых квартир до производственных помещений.

Самая легкая (по весу) на сегодняшний день система обустройства водяного теплого пола –  полистирольная система. Основу системы составляют полистирольные пластины с пазами (прямые и поворотные), в которые вкладываются алюминиевые тепло распределяющие пластины.

Полистирольная система универсальна в применении и может монтироваться как на бетонное основание, так и на черновой (дощатый) пол, уложенный на деревянные лаги. Необходимо учитывать только особенности монтажа такого типа систем водяных теплых полов. При монтаже настильной полистирольной системы производится укладка контуров теплого водяного пола только с шагом 150 и 300 мм.

Еще одна легкая система – это деревянная система водяной теплый пол. Существует два типа деревянной настильной системы водяной теплый пол:

• деревянная система модульного типа
• деревянная система реечного типа

Общим для двух типов деревянной системы водяной теплый пол является то, что они применяются, в основном, при строительстве деревянных (щитовых) домов, то есть системы укладываются непосредственно на деревянные лаги или на черновой пол, опирающийся на деревянные лаги. Главное различие между двумя типами деревянной системы – это то, что в модульном типе используются готовые элементы (модули) из ДСП 22 мм с уже фрезерованными каналами для алюминиевых пластин и труб теплого водяного пола, а в реечном типе теплораспределительные пластины и трубы контуров водяного теплого пола укладываются между полосами ДСП или досками. В результате получается сборная несущая конструкция (черновой пол), на которую укладывается чистовое покрытие. Паркет, ламинат, паркетная доска и т.п., толщиной как минимум 9 мм, может укладываться непосредственно на алюминиевые пластины с использованием картона или вспененного полиэтилена (для компенсации перепадов и неровностей поверхности).  При использовании линолеума, керамической плитки или плитки ПВХ сначала на алюминиевые пластины укладывается плита ГВЛ (ЦСП). Этот слой необходим, во-первых, для равномерного распределения температуры от пластин к чистовому покрытию, во-вторых, для равномерного распределения весовой нагрузки, передаваемой от чистового покрытия к конструкции пола (лаги, балки перекрытия и т.п.). Теплораспределительные алюминиевые пластины применяются для шага укладки контуров теплого водяного пола 150, 200 и 300 мм. В зонах наибольших тепловых потерь (внешние стены, большое остекление и т.п.) применяется, как правило, шаг 150 мм.

Стоит также обратить особое внимание на важный элемент пирога любой системы напольного отопления. Это – теплоизоляционный слой.  Основное назначение теплоизоляционного слоя – препятствие тепловым потерям вниз. Теплоизоляционный слой может выполняться из любых материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в системе теплый пол водяной.

Независимо от материала изготовления слоя теплоизоляции всегда необходимо соблюдать следующие правила:

• Термическое сопротивление слоя теплоизоляции должно быть больше суммарного термического сопротивления греющих слоев (в том числе чистового покрытия) при максимальной тепловой нагрузке на водяной теплый пол.
• Чем больше отопительная нагрузка, тем толще должен быть слой теплоизоляции.
• Чем выше термическое сопротивление чистового покрытия, тем толще слой теплоизоляции.

Наиболее распространенный материал в современном строительстве для устройства теплоизоляции на сегодняшний день – полистирол.

В зависимости от выполняемых задач, места установки, способа контроля и управления возможно групповое, индивидуальное (зональное) и комплексное регулирование систем водяной теплый пол. Эту задачу успешно решает система автоматики водяного теплого пола
Автоматика для систем водяной теплый пол, в первую очередь, необходима для целей поддержания заданных параметров (температуры прямого и/или обратного теплоносителя, температуры воздуха или поверхности) без необходимости непрерывного участия человека, а так же для экономии энергоресурсов.

      Групповое регулирование – это управление объемом и/или температурой теплоносителя, то есть основными характеристиками отопительного процесса и может осуществляться:

• непосредственно на источнике тепла. Применяется, как правило, при использовании низкотемпературных источников, имеющих встроенные элементы контроля и управления
• на групповых смесительных узлах. Для управления параметрами теплоносителя для групп потребителей (нескольких зон, коллекторов).
• на индивидуальных узлах смешения. Применяется для управления параметрами теплоносителя на смесительных узлах, присоединенных к конкретному коллектору водяного теплого пола.
• с постоянным поддержанием заданной температуры. Реализуется, как правило, с помощью термостатической головки с накладным датчиком, установленной на двух- (трех) ходовой клапан смесительного узла.
• поддержание температуры теплоносителя (подающего, обратного) в зависимости от выбранной программы. Реализуется с помощью контроллеров управления теплоснабжением.



Зональное (индивидуальное) регулирование:

• индивидуальная автоматика по отдельным помещениям (термостаты в каждом помещении). Используется для автоматического поддержания заданной температуры воздуха в помещении. В этом случае температура в помещении является задаваемой и контролируемой величиной, а температура пола – зависимой и управляемой величиной
• с применением термостатов с датчиком в пол. Используется для автоматического поддержания заданной температуры пола. То есть температура пола – задаваемая и контролируемая величина, а температура в помещении зависимая величина. Применяется на объектах, где более важна не температура в помещении, а постоянная температура пола (сауны, бассейны, аквапарки и т.п.)

Регулировка температуры происходит следующим образом – на термостате задается температура, при достижении заданной температуры термостат выдает сигнал на исполнительный механизм (сервомотор), который закрывает соответствующий контур теплого пола. Если температура ниже установленной, то сервомотор открывает контур по соответствующему сигналу термостата.

Комплексное регулирование – это сочетание групповой и индивидуальной автоматики в зависимости от технических схем, комбинации применяемого оборудования и поставленных задач.

Важно знать! Для каждого объекта необходимо сделать проект с расчетом нагрузки на систему отопления, с указанием выбора шага укладки контуров, количества контуров, размещения распределительных коллекторов и автоматики, с таблицей балансировки и настройки отопительных контуров и всей системы в целом.

Трубы для системы теплого пола

Коллекторы для систем теплого пола ITAP (Италия)

Коллекторы KaMo (Германия)

Дополнительное оборудование для коллекторов

Отопление для малых площадей. Midi-модуль

Смесительные узлы

Водяное напольное отопление устройство, принцип работы.

На главные вопросы о устройстве и работе водяного напольного отопления (так называемые «теплые полы»): что такое напольное отопление, каковы его преимущества, из чего состоит система и какова приблизительная стоимость насосного оборудования, трубопровода, запорно-регулирующей арматуры и монтажа – отвечает директор компании «ТермоМакс» (г. Екатеринбург), Максим Владимирович Краковский.

НУЖЕН БЫСТРЫЙ РАСЧЁТ ТЁПЛОГО ПОЛА? ЖМИ СЮДА!

Рассчитать теплый полОнлайн-калькулятор расчета стоимости водяного теплого пола

Что такое напольное отопление?

Напольное отопление («теплый пол») – это набор узлов, механизмов и трубопроводов, собранных в единую систему, позволяющую создать комфортные условия пребывания в помещении. Также есть системы напольного отопления, позволяющие достичь таких целей, как снеготаяние, антиобледенение тротуаров и пантусов.

Каковы преимущества «теплого пола»?

Самое главные плюсы водяного напольного отопления  – это надёжность и долговечность.

По моему мнению (а я занимаюсь «отоплением» с 2000 года) система «теплых полов» является самой оптимальной на сегодняшний день в таких аспектах как экономичность, гигиеничность.

Например, по сравнению с традиционным отоплением, не сжигается кислород: вся площадь пола является отопительным прибором, нагревать его до высоких температур не надо, за счет чего и достигается экономия.

Напольное отопление даёт архитекторам высокую степень свободы. Оно подходит практически для всех типов полов.

Преимущество по сравнению с воздушным отоплением (которое сегодня становится все более популярно) – в меньшем диаметре трубопроводов, транспортирующих теплоноситель к потребителю, поскольку тепловые потоки воздуха в помещении минимальные, и пыль в помещении не циркулирует.

Но есть и некоторые ограничения, а именно: мебель должна устанавливаться на ножки не менее 10 см в высоту, особенно это касается кроватей и платяных шкафов. Хотя и этот вопрос решается – надо просто установить в конструкцию «теплого пола» высокотемпературные приборы, например конвекторы.

Как устроена система водяного напольного отопления?

В общих словах, система напольного отопления состоит из следующих основных узлов:

1. Смесительный узел поддерживает температуру подачи в контурах тёплых полов постоянно, путем добавлением теплоносителя из обратного трубопровода с помощью клапана или трехходового вентиля управляемого жидкостным термостатом с выносным датчиком или электромеханическим сервоприводом работающим по сигналу датчика NTC. На сегодняшний день популярны как смесительные узлы с термостатом так и с сервоприводом. Вот только есть некоторые ограничения, а именно: чаще всего смесительные узлы работающие от термостатов имеют ограничения по мощности тёлых полов в сравнении с смесительными узлами работающими от сервопривода. так как условный проход клапанов с термостатами ограничен по сравнению с проходам трёхходовых поворотных вентилей. На фото ниже представлены в качестве примера тот и другой смесительный узел. Некоторые производители для защиты теплого пола от превышения температуры, насосно-смесительный блок оснащают электрическим реле с накладным датчиком для отключения насоса при достижении температуры теплоносителя 60С.

2. Циркуляционный насос предназначен для обеспечения циркуляции теплоносителя в контурах напольного отопления. Правильно подобранный циркуляционный насос это как комфорт при эксплуатации системы водяных тёплых полов , так и долговечность работы самого насоса. Сегодня большинство производителей предлагают для решения вопроса циркуляции теплоносителя насосы с частотным регулированием мощности. В зависимости от требований системы насос сам находит оптимальный режим работы, при этом экономя эксплуатационные расходы на электроэнергию.

3. Распределительный Коллектор предназначен для распределения теплоносителя в контурах тёплых полов, балансировки контуров между собой в зависимости от длины контура. Конечно выполнять монтаж системы отопления, и напольного отопления в частности надо вести только при наличии проекта в котором учтены все особенности объекта в котором выполняется данный вид работ , проекта в котором произведён гидравлический расчёт системы отопления, в котором указана настройка клапанов коллектора. Но до сих пор бывает и так , что “все расчёты у монтажника в голове”, и для решения гидравлической увязки (выравнивания)контуров напольного отопления в коллекторе предусмотрены расходомеры или ротаметры. В качестве дополнительной опции возможна установка термоэлектрических приводов для управления микроклиматом в каждом помещении.

4. Трубопроводы. На сегодняшний день существует огромный выбор труб для систем напольного отопления. Я рекомендую использовать трубы на основе сшитого полиэтилена PEX-А или PERT.

Есть несколько моментов которые важно учесть ещё на стадии проектирования.

Во первых это диаметр трубопровода, надо отметить , что теплоотдача у трубопроводов 16, 17,20 диаметра примерна одинаковая(разница между 16 и 20 диаметром примерно в 20%).

Наша компания предлагает напольное отопление на основе комплектующих от ведущих производителей:

• трубопроводы Rehau (Германия), NANOPLAST (Россия)
• коллектора, смесительные узлы Oventrop (Германия)
• фитинги Rehau (Германия)

Как производится расчет стоимости «теплого пола»?

Специалистами компании «ТермоМакс» накоплен большой опыт в проектировании и монтаже систем напольного отопления (монтаж «теплого пола»). Для расчетов используется современное программное обеспечение, позволяющее точно рассчитать систему, выдать список необходимого оборудования и его стоимость. Такие системы быстро и легко монтируются.

Водяной теплый пол | Pexheat.

com

Feels So Good

Водяной подогрев пола — один из самых востребованных методов обогрева, используемых сегодня. Он работает, пропуская теплую воду через трубу, установленную в полу. Тепло передается от воды по трубам в систему пола. Водяной теплый пол очень универсален. Его можно устанавливать в бетонные плиты, под черновой пол, поверх чернового пола в тонких плитах и ​​шпалах. Обычно мы можем найти способ установить систему отопления на любой этаж. Поскольку вы обогреваете весь пол, из-за мебели не остается холодных мест. Теплые полы не влияют на дизайн помещения.

Теплые полы — идеальны для предприятий

Водяной подогрев полов отлично подходит для коммерческих помещений. Склады с высокими потолками могут удерживать тепло около пола, где это необходимо. Магазины с большими дверями, которые открываются, чтобы впускать/вывозить транспортные средства или материалы, могут удерживать тепло, потому что оно накапливается в массе здания, а не в воздухе. Когда двери открываются, воздух охлаждается, но как только двери закрываются, восстановление происходит быстро из-за большой массы тепла. Коммерческие помещения также выигрывают от полов с подогревом, поскольку жильцы чувствуют себя комфортно при более низких температурах воздуха, чем в системах, использующих нагретый воздух. Когда слесарь стоит/сидит/лежит на отапливаемом полу, он чувствует себя более комфортно при температуре воздуха 60-65 F, чем в цехе, нагретом до 70F принудительным воздухом.

Самый эффективный вид отопления.

Поскольку большинство зон лучистого теплого пола можно отапливать с помощью воды низкой температуры, мы можем максимизировать экономию энергии, используя преимущества современных высокоэффективных котлов и водонагревателей, а также тепловых насосов. Новые технологии управления позволяют системе работать при самых низких температурах воды, необходимых для обогрева зон. Это значительно снизит потери энергии, а также повысит тепловой комфорт.

Сделайте это место любимым

Наконец, людям нравится ощущение подогрева пола. Если вы являетесь подрядчиком, убедитесь, что вы рекомендуете добавить подогрев пола в проект вашего клиента. Они не хвастаются вашей тяжелой работой по установке радиаторов с ребристыми трубками, но они будут в восторге от сияющего пола, который вы уложили. Если вы домовладелец, превратите свой дом из дома, который вам нравится, в дом, который вы любите. добавив к нему лучистый теплый пол.

Типы водяных систем отопления

Плитное отопление

Заливка бетона? Вставьте в него трубку. Самый удобный и недорогой способ установки излучающей системы.

Тонкая плита

Заливка легкой тонкой бетонной плиты на пол увеличивает тепловую массу для быстрого прогрева пола.

Спальная система

Легкие и малоударные, шпалы удерживают трубы высоко в полу без веса бетонной плиты.

под полом

Нулевое воздействие на верхний этаж, если нижний этаж открыт, и лучшим выбором может стать излучающая система Under Floor.

#1 Руководство для покупателей Теплые полы и водяные системы

Представьте, что в холодный день вы выходите из теплой постели или душа на теплый пол. Вот что произойдет, если в вашем доме установлен теплый пол.

Системы лучистого обогрева пола нагревают предметы и людей в помещении непосредственно за счет инфракрасного излучения. Такой способ обогрева намного эффективнее и комфортнее, чем системы, нагревающие воздух; Благодаря теплу, идущему снизу вверх, температура в помещении будет намного более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основных системы лучистого обогрева пола: электрический , водяной и воздушный теплый пол.

Из этих трех наиболее часто используются электрические и водяные системы.

Водяной лучистый теплый пол обычно используется для обогрева больших площадей и целых домов и обычно встраивается на этапе строительства. №

Электрический теплый пол — отличный выбор для небольших проектов, таких как обогрев пола на кухне или холодной ванной. Он прост в установке и экономичен.

А теперь окунемся в историю Лучистое отопление, как оно работает и какие системы лучистого обогрева пола используются в коммерческих и жилых помещениях.

---

История лучистого теплого пола

Многие считают, что поверхностное теплое отопление является довольно новой концепцией, но на самом деле это один из старейших способов отопления дома. Системы лучистого обогрева полов появились еще за 5000 лет до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Примерно в третьем веке до нашей эры. римляне начали совершенствовать эту систему, создавая слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, позволяющих нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и не возрождалась в Европе примерно до 17 века, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к некоторым первым исследованиям того, как работает лучистый теплообмен.

Лучистое отопление впервые появилось в США во время Гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 было обнаружено, что небольшие трубы горячей воды могут быть встроены в бетон или штукатурку, и этот процесс начали применять.

Только когда Фрэнк Ллойд Райт начал видеть преимущества системы, она стала более широко использоваться.

Концепция лучистого теплого пола

Изображение предоставлено: Sustainability Workshop

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов. Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Image Credit: Watts.com

Системы обогрева полов имеют много преимуществ для домовладельцев. Поскольку вы не нагреваете воздух, температура в комнате будет более постоянной от пола до потолка, поскольку тепло не оставляет холодных участков на земле.

Вы будете чувствовать себя более комфортно в комнате с теплым полом, который во многих случаях потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже. Он работает под различными типами напольных покрытий, поэтому не будет умалять красоту вашего дома.

А поскольку воздух не дует через воздуховоды, в вашем доме циркулирует меньше аллергенов. Он также прост в эксплуатации, абсолютно бесшумен и довольно прост в установке.

Основные компоненты систем лучистого обогрева пола

Изображение предоставлено: ThisOldHouse

В зависимости от типа выбранной вами системы существует всего несколько ключевых компонентов, необходимых для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, это водонагреватель или бойлер, трубы в полу, которые обычно изготавливаются из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которому горячая вода поступает от котла. на пол.

Для электрических систем вам понадобится напольный коврик с подогревом, который подключен к электрической панели вашего дома, а во всех системах вам понадобится термостат для управления системой и нагревом.

Типы установки лучистого теплого пола

Существует два основных способа установки лучистого теплого пола – влажная и сухая установка.

Обе системы могут использовать как гидравлическую, так и электрическую энергию для обогрева пола, названия установок происходят от того, как проложены трубы или электрические провода.

Схема установки в мокрой среде
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В мокрой системе трубы или провода встроены в бетон или другой материал, который может легко передавать тепло.

Система называется мокрой, потому что провода или трубки помещаются во влажный материал; как только материал затвердеет, пол будет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В сухой системе трубы или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода дадут вам эффективное и постоянное тепло, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете отопление, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплом полу с подогревом

Изображение предоставлено ConcreteNetwork.com

Несмотря на то, что лучистое отопление существует уже тысячи лет, многие люди до сих пор считают его новой технологией, что, в свою очередь, привело к возникновению нескольких мифов и заблуждений, связанных с ним.

Во-первых, сколько ему лет, и большинство людей считает, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что обогревает только пол, а не дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного обогрева; большинство систем лучистого отопления равномерно обогревают весь дом.

Третий миф связан с тем, что тепло поднимается вверх; многие люди думают, что это означает, что система не будет работать.

Но на самом деле поднимается горячий воздух, поэтому в системе с принудительным нагнетанием горячего воздуха температура в помещении будет меняться по мере того, как воздух нагревается, поднимается, охлаждается и снова опускается. Помещения с теплым полом всегда остаются теплыми.

Многие также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого прогрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и нужно.

Лучистое отопление пола в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого тепла. Их также можно размещать на стенах и потолках.

Лучистое отопление пола, вероятно, является наиболее эффективным методом, так как тепло равномерно распределяется по жилому пространству.

Изображение предоставлено: BTL Property

Излучающие панели могут быть установлены на стенах для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что ими трудно покрыть большие пространства.

Лучистые потолки, однако, часто могут быть даже более эффективными, чем лучистые полы, и, поскольку поднимается только горячий воздух, а не само тепло, лучистые потолки могут создать очень комфортную комнату, не нарушая ваш текущий пол.

Типы систем лучистого теплого пола

Существует три различных типа систем лучистого теплого пола, которые необходимо учитывать. У каждого есть свои особенности, которые могут сделать его лучше или хуже подходящим для вашего дома.

1. Система лучистого теплого пола с воздушным нагревом

Системы с воздушным нагревом являются старейшим типом лучистого тепла, который впервые использовался в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому менее распространены. Вместо того, чтобы закачивать воздух прямо под пол, нагретый воздух циркулирует по ряду труб, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать по трубкам, поэтому система может работать быстрее.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы направлять воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, в целом они занимают меньше места; вам не нужна большая печь или котел.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее необходимо устанавливать по методу мокрого монтажа. Нагреватели размещены в коробках внутри бетона и могут быть размещены в любом месте для легкого доступа. Это может облегчить техническое обслуживание и ремонт в случае необходимости.

Полы с воздушным подогревом можно использовать во всех типах зданий и на всех полах, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Они могут быть установлены либо в несущей плите на уровне земли, либо в системе подвесного пола.

При укладке плит земля выравнивается, а затем покрывается слоем полистирола. Затем он используется для удержания коробов печи, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем установка заливается бетоном обычным способом создания плиты. Отверждение начинается через 3 дня, и весь процесс занимает примерно 3 недели.

Возможна модернизация, но все равно требуется использование монолитного бетона, мокрая установка. Сухая установка может быть невозможна с этим типом системы.

Стоимость системы теплого пола с воздушным обогревом Изображение предоставлено: Ecohome. net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично водяным системам. Это не включает стоимость пола, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать систему с частичными солнечными батареями, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; в стоимость установки не входит установка солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и сочетаете ли вы ее с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10 % на счетах за электроэнергию.

Общие проблемы с системой обогрева пола с воздушным обогревом

Наиболее распространенная проблема с этим типом системы – воздуховоды. Большинство воздуховодов со временем подвергается коррозии внутри бетона, что приводит к проблемам в будущем.

В настоящее время только одна компания производит воздуховоды из коррозионностойких материалов, которые можно без проблем использовать в системах такого типа. Бетон должен быть полностью вылечен, прежде чем система может быть активирована, чтобы гарантировать успех.

Эта система не может быть установлена ​​всухую, что может быть проблематично для установки на втором этаже и без перекрытия.

Воздух не может удерживать столько тепла, сколько вода, поэтому в целом они не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным обогревом для коммерческих и промышленных помещений

Изображение предоставлено: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа систем в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы лучистого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий всех видов.

2.

Электронная система обогрева пола Изображение предоставлено: TheSpruce.com

В электронной системе лучистого обогрева пола провода или кабели, а иногда и коврики в небольших помещениях устанавливаются либо влажным, либо сухим способом под полом. Провода напрямую подключены к электричеству дома, а пол управляется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

Для небольших помещений маты с проводами можно укладывать тонким слоем раствора, при этом маты обрезаются по площади. В больших помещениях сами провода обычно петляют на расстоянии около 3 дюймов друг от друга по всему пространству, также замуровывая их в тонкий слой раствора.

В системе используется теплопроводный пластик, который помогает передавать тепло от кабелей на этаж выше.

Электрические системы обогрева пола часто немного быстрее в использовании, так как кабели начинают генерировать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать их через систему.

Их можно без проблем прокладывать под любым типом пола, а кабели тонкие, поэтому они не поднимают пол так, как это сделали бы более толстые системы.

Электрические системы лучистого отопления дороже, однако, как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, их часто можно использовать в качестве дополнительного источника тепла.

Затраты на системы электрического лучистого отопления

Существует несколько типов электрических систем обогрева пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, какой из них вы выберете. Тем не менее, вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы по-прежнему сэкономите от 10% до 20% от средней стоимости электроэнергии для печей с принудительной подачей горячего воздуха, просто потому, что система настолько эффективна при обогреве помещения; в процессе не теряется тепло или энергия.

Лучшие системы электрического обогрева пола

Хотя различные системы в основном работают одинаково, они могут быть нескольких разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасное отопление. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

---

Основываясь на наших исследованиях и опыте, мы составили наши основные рекомендации для систем электрического обогрева пола: Электрическая система обогрева пола LuxHeat 120 В, полный комплект

Лучше всего подходит для небольших помещений: Система обогрева пола Heatwave с термостатом GFCI

---

Применение систем электрического обогрева пола в коммерческих и промышленных целях

https://www. youtube.com/watch?v=XaRnqUIDxUI

Электрический теплый пол часто используется в коммерческих и промышленных целях. Различные типы матов или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и малые площади.

Универсальность установки, позволяющая выполнять как мокрую, так и сухую установку, а также модернизацию всех видов, означает, что она может быть установлена ​​очень быстро и почти сразу же введена в эксплуатацию, что делает ее хорошим выбором для больших зданий, которые могут иметь индивидуальные офисы для отопления и контроля.

3.

Водяная система обогрева пола Изображение предоставлено: PlumberMag.com

Водяной теплый пол использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб PEX, которые встроены под ваш пол при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает этаж выше. Система полностью закрыта, что позволяет воде течь по контуру или в открытой системе.

Этот тип системы может быть установлен под любым типом пола и очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительной подачей тепла, что позволяет сэкономить до 30 % на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую установку.

Типы водяных систем напольного отопления Изображение предоставлено HydronicHeatingDaikobi

По сути, существует два разных метода использования водяной системы лучистого теплого пола — процесс с открытым и замкнутым контуром. В процессе с открытым контуром вода извлекается из такого источника, как скважина, нагревается и один раз прокачивается через систему, прежде чем сбрасываться.

В закрытой системе теплообменник постоянно нагревает воду, которая проходит по кольцу через пол. В этом типе системы вода содержится, поэтому меньше вероятность того, что что-то будет загрязнено или попадет в систему, например, бактерии.

Ключевые компоненты водяной системы лучистого теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубопровода, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные нагреватели, солнечные водонагреватели или безрезервуарные системы. Трубка почти всегда PEX, гибкая трубка, которая не трескается, не подвергается коррозии и не ломается со временем.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система может замерзнуть при низких температурах, когда она не используется.

Теплообменник необходим в системах с замкнутым контуром, а насос необходим для поддержания циркуляции воды по трубам. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях водяной системы водяного отопления пола.

Надлежащее использование системы лучистого водяного отопления

Эту систему можно использовать в качестве единственного источника отопления в вашем доме. Требуется регулярное техническое обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат так же высоко, как с другими источниками тепла.

Процесс установки системы водяного лучистого отопления Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может выполняться как влажным, так и сухим способом. Котел подключен к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол. Коллектор соединен с серией труб, которые можно проложить по полу в виде петли на расстоянии примерно 3 дюйма друг от друга. При мокрой установке ее можно забетонировать, а при сухой установке ее можно проложить в межэтажном пространстве.

Его можно укладывать под любой тип напольного покрытия, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера укладки, а также от того, будет ли это влажная или сухая укладка. ; при мокрой укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний настил можно уложить сразу, и он может быть введен в эксплуатацию в течение нескольких дней.

Стоимость водяного теплого пола

Стоимость установки водяной системы является одной из самых низких из трех типов. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут достигать 14 долларов за фут для мокрой установки. Это не включает стоимость готового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% ваших счетов за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Распространенные проблемы и их устранение в водяных системах напольного отопления Изображение предоставлено: Griffith Energy Services

С большинством гидравлических систем возникает несколько проблем, и наиболее распространенные из них связаны с клапанами и циркуляционными насосами. Иногда их нужно ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды. Выпуск воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Как и другие формы лучистого отопления полов, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию с меньшими затратами, поэтому они имеют смысл для крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать работу более удобной для сотрудников, а также для клиентов в розничной торговле, без горячих или холодных точек, с которыми приходится иметь дело.

Теплый пол своими руками

Хотя большинство самодельных систем, использующих лучистое отопление, являются электрическими, можно установить несколько небольших секций водяного отопления, если вы умеете работать с сантехникой.

Некоторые компании пришлют вам комплект, который содержит различные компоненты и схему, которую вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухой установки; мокрые установки и системы всего дома следует оставить профессионалам.

Компании, занимающиеся укладкой полов с подогревом, которые предлагают продукты и услуги по установке

Вот некоторые из компаний, которые обеспечивают укладку полов с подогревом и первоклассную продукцию.
