давление в закрытом типе и открытом

Отопительная система включает много основных и вспомогательных узлов, оснащается насосом, запорной арматурой. Следует предусмотреть и такой важный элемент, как бак расширительный для отопления. Устройство необходимо в системах открытого и закрытого типа. Разберемся в видах изделий, функциональных особенностях и схемах монтажа.

Содержание

• Что такое расширительный бак для отопления
  • Принцип работы и области применения
• Виды расширительных баков для отопления
• Как рассчитать размер расширительного бака
• Настройка параметров работы бака
• Варианты и схемы подключения
  • В открытой системе отопления
  • В закрытой системе отопления

Что такое расширительный бак для отопления

Это конструкция, предназначенная для компенсации увеличения объема нагреваемого теплоносителя. Любая жидкость при нагревании расширяется, увеличивает гидравлическое давление, а в замкнутой системе отопления такой эффект может привести к разрыву магистрали.

Для устранения данного явления и нужен расширительный бак системы отопления.

Принцип работы и области применения

При возрастании давления в системе бак принимает на себя избыток теплоносителя, при снижении объема воды (остывании) восполняет недостаток жидкости в трубопроводе. Таким образом, регулируется уровень гидравлического давления и система функционирует бесперебойно.

Применяется бак в тепломагистралях открытого и закрытого типа, также используется в качестве:

• гидроаккумулятора, который накапливает горячую воду для водоснабжения – в этом случае используется давление, запасенное в емкости и можно не включать насос;
• компенсатора гидроудара, наступающего при резком включении/выключении воды, демпфер помогает снизить воздействие избыточного давления на конструкционные узлы системы.

Виды расширительных баков для отопления

По типу отопительных магистралей автономного вида – закрытой и открытой различаются и виды оборудования.

Они также бывают открытыми и герметичными.

В закрытой схеме применяется герметичный бак мембранный расширительный для отопления, представляющий собой сосуд с двумя внутренними камерами, разделенными мембраной. При избытке давления в процессе расширения теплоносителя под воздействием нагревания вода заполняет одну камеру, а эластичная мембрана прогибается в сторону второй камеры с газом. Как только теплоноситель остывает, мембрана возвращается на место, выравнивая давление, и вода циркулирует по системе с нужной интенсивностью.

Что касается открытой схемы, то тут чаще всего циркуляционный насос не ставится, устройства расширительного бака системы отопления выглядит предельно просто – это любая тара (емкость), хоть обычная бочка с отводами для труб отопления. Открытая емкость при своей простоте доставляет некоторые неудобства – теплоноситель быстро испаряется, нет возможности залить антифриз (выделяет токсические вещества) и необходимо регулярно чистить трубопровод от накипи, примесей или использовать только чистую дистиллированную воду.

Важно! При обустройстве системы водоснабжения в открытой схеме отопления расширительный бак дополняется переливным шлангом на случай переполнения емкости.

Как рассчитать размер расширительного бака

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Самый простой вариант просчитать объем расширительного бака для отопления – определить объем жидкости в системе и добавить 10%, это и будет искомый размер устройства. Если количество теплоносителя заранее не определено (обычно высчитывается при закачке в систему), то вода сливается в тару, записывается литраж и затем в систему запускается новый теплоноситель. При невозможности определения количества опытным путем, просчитывается объем трубопровода конструкции, затем добавляется показатель всех радиаторов, плюс 10% к общему результату – это размер компенсационного устройства.

Второй вариант – применить формулу с учетом максимального давления котла (Pмакс), начального давления, которое указывается в паспорте бака (Pмин), коэффициента расширения жидкости (E) – для воды показатель 0,04-0,05, для антифриза указывается на этикетке или берется равным 0,1-0,13. Объем системы обозначен C. Формула расчетов следующая:

Расчеты сложные, но их требует только герметичный компенсатор, расширительный бак открытого типа выбирается проще – чем больше теплоносителя, тем больше должна быть емкость.

Важно! Стоимость герметичного компенсатора зависит, в том числе и от объема, поэтому считать размеры необходимо, а после получения искомого результата добавить 10-15% на запас.

Настройка параметров работы бака

Чтобы подстроить давление в расширительном бачке отопления закрытого типа, нужно учитывать, что приборы указывают на избыточное давление. Получается, что если при предварительных расчетах нужно понятие абсолютно давления, то к показателям манометра добавляется 1 бар.

Начальный показатель выставляется на 0,2 атм. (бар) больше, чем показатель параметра давления теплоносителя в охлажденной магистрали. В этом случае уровень давления равен показателю статического напора. Высчитывается напор путем промера длины высоты от верхней точки контура до серединой отметки емкости для компенсации избытков теплоносителя.

К примеру, при высоте магистрали 8 м, статистический напор высчитывается как ΔP = 0,8 атм. (10 м = атм.), а давление в мембранном устройстве считается следующим образом P+0,2 = 0,8+0,2 = 1,0 атм. (бар).

Таким образом можно выставить нормальные значения устройства, однако следует избегать самых распространенных ошибок:

1. Перекачанный бак. К примеру, воздух в отсеке накачан до 3 бар, но статистический напор всего в 1,5 бара. Если запустить насос, то напор жидкости изменится в пределах 1 атм. В этом случае манометр котла покажет максимальный параметр в 2,5 атм., а воздушная часть бака остается под давлением в 3 атм. – компенсирующая настройка бара сводится к нулю, воздух будет выталкивать теплоноситель из бака при любых условиях.
2. Бак недокачан. В этом случае показатели занижены, и вода продавит мембрану, заполняя собой всю емкость. При повышении температуры (увеличении давления) начнет срабатывать предохранительный клапан, тут компенсатор также станет бесполезным.

Важно! Если настройка расширительного бака в системе отопления сделана правильно, а предохранительный клапан все равно срабатывает, возможно, выбран малый объем компенсатора.

А теперь о том, как подкачать расширительный бачок для отопления закрытого типа. Сама емкость не оснащена штуцером под манометр для замеров, но есть ниппель с установленным на нем золотником – он расположен на противоположной от подключения теплоносителя стороне. Ниппель похож на автомобильный, поэтому можно воспользоваться насосом для автомобиля (с уже встроенным манометром).

Все работы сводятся к присоединению насоса к ниппелю, накачке воздуха до 1,5 атм, затем дождаться пока с бака не выйдут остатки воды и снова спустить воздух. После этого запорную арматуру перекрыть, поднять давление до нужного, при перекачке спустить немного воздуха через золотник, убрать насос и перекрыть сливной штуцер. Теперь открыть запорную арматуру, долить воды в систему (воспользоваться краном подпитки). Как только давление установилось, можно запускать систему в работу.

На заметку! Если все показатели отрегулированы правильно, при запуске системы стрелка манометра передвигается плавно, набор давления идет медленно, без скачков.

Варианты и схемы подключения

Монтаж компенсационных емкостей зависит от типа магистрали отопления. По принятым стандартам бак в открытой схеме устанавливается в самую высокую точку, в закрытой – после котла прогрева, но до циркуляционного насоса. Рассмотрим варианты установки подробнее.

В открытой системе отопления

Схема подразумевает только один тип монтажа – установку компенсационной емкости в самой высокой точке схемы. Чаще всего это подкрышное пространство, однако при жилой мансарде сделать это затруднительно, поэтому важно подобрать место, поднятое выше приборов отопления.

Если схема открытого самотечного типа, любое другое место монтажа неактуально – теплоносителю нужен разгонный отрезок для набора давления. При обустройстве магистрали с циркуляционным насосом ограничений по точке монтажа бака нет – можно ставить на любом отрезке трубопровода обратного тока воды между котлом и насосом. Если поставить бак перед насосом, он будет реагировать на избыточное давление от горячей воды и работать в неверном режиме.

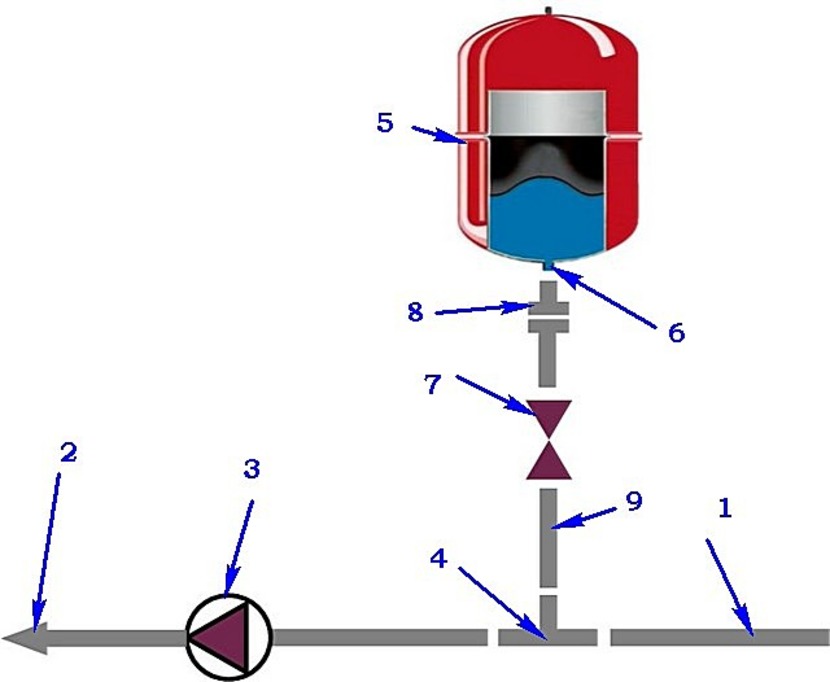

В закрытой системе отопления

При монтаже герметичной емкости следует учитывать некоторые моменты:

• ставить только в помещение с плюсовой температурой;
• обеспечить свободный доступ для регулировки давления через клапан воздуха;
• предохранительный клапан располагается до проточной арматуры.

Алгоритм работ по монтажу компенсационного устройства следующий:

1. Отключить котел отопления. Также нужно перекрыть кран, чтобы перекрыть циркуляцию теплоносителя.
2. На подводящем отрезке трубопровода поставить дренажный, запорный кран, винтами присоединить к системе емкость. При монтаже оборудования в систему полипропиленовых труб используется паяльник, муфты, фитинги, уголки. После слива системы труба режется ножницами, монтируется тройник, затем крепится манометр и предохранительное устройство (клапан).
3. Перед запуском системы продуть фильтр грубой очистки.
4. Проверить рабочее давление после установки бака, затем запустить все краны и включить котел.

Никаких особых сложностей нет, главное – правильный выбор расширительного бака системы отопления.

На заметку! Специалисты рекомендуют устанавливать емкости таким образом, чтобы вода иди другой носитель тепла поступал сверху и на расстоянии от циркуляционного насоса.

схема c насосом и без, чем отличается от системы закрытого типа

Сегодня почти все загородное жилье оснащено водяными отопительными механизмами. Чаще всего источником энергии выступают котлы, которые функционируют на жидком, твердом топливе, на электроэнергии или газе.

При этом нередко применяется схема, где движение носителя тепла естественное, что требует открытой системы отопления.

Но одновременно с ней существует система закрытого типа. Чем они отличаются и какая лучше?

Принцип работы

Схема отопления водяного типа подразумевает как естественное, так и принудительное движение носителя тепла. В роли нагревательного устройства выступают напольные или настенные модели котлов: один или два контура, носитель тепла в виде пара, воды или антифриза. Система отопления открытого типа чаще всего в виде теплоносителя имеет простую воду.

При этом ее движение осуществляется естественным путем из-за разной плотности холодной и горячей воды и уклону, под которым проложен трубопровод. Дело в том, что нагретая вода имеет намного меньшую плотность, нежели холодная. В результате создается гидростатический напор, благодаря которому горячая вода движется к радиаторам.

Строение и нюансы

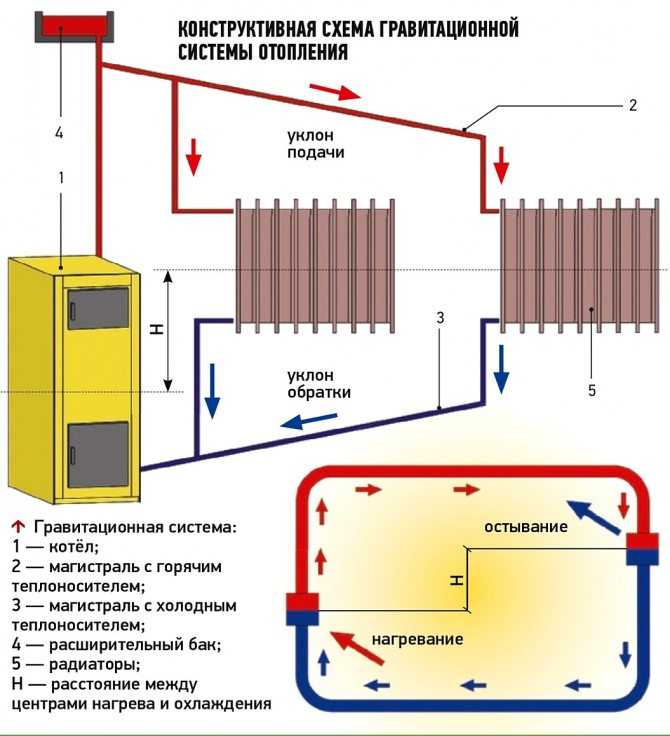

В общем виде открытая система отопления состоит из котла, расширительного бака, радиаторов и труб прямого и обратного видов. Разогретый до значительной температуры теплоноситель стремится вверх при выходе из котла, поскольку снизу на него давит холодная вода, подающаяся из обратки.

Принцип работы открытой отопительной системы.

Особенности эксплуатации

Так как нагретые тела расширяются, излишки горячей воды должны куда-то «уйти». Радиаторы и трубы не в состоянии вместить этот объем: для данных целей открытая отопительная система имеет расширительный бак, куда и стекаются все остатки воды. Остыв, они отправляются обратно в систему. При таком механизме отопления бак должен располагаться максимально высоко — например, на чердаке.

Бак не закрывают крышкой – вода должна насыщаться кислородом. Из-за этого нюанса механизм был назван открытым.

Кроме того, во избежание появления воздушных пробок, препятствующих нормальной работе, схема предусматривает обязательный контроль воды в баке. Другая особенность открытой системы – это медленная циркуляция воды, соответственно, и нагрев ее должен быть постепенным.

Расположение бака в системе.

Нельзя допускать кипения — от этого изнашиваются все составляющие элементы (трубы, радиаторы). Если зимой обогрева по каким-либо причинам не требуется, воду нужно слить, чтобы она не замерзла.

Достоинства и недостатки

Отопление открытого типа имеет ряд преимуществ:

• все помещения равномерно прогреваются;
• открытая система не нуждается в циркулярном насосе, который часто выходит из строя;
• отсутствие шума и вибрации;
• не зависит от электропитания.

Минусы

Есть и ряд недостатков. Во-первых, высокая цена, которая обусловлена необходимостью покупки труб большого диаметра. Во-вторых, необходимо просчитывать уклон на участках горизонтальных труб, что усложняет монтаж системы. В-третьих, есть риск того, что вода в расширительном баке замерзнет – именно от этого открытая система часто повреждается.

Открытая система отопления предусматривает и неудобные для пользователя ограничения: максимальная длина трубопровода – 30 метров, в качестве теплоносителя нельзя использовать антифриз. Расширительный бак не закрывается, и попадание кислорода в систему снижает срок службы радиаторов и труб из-за возможной коррозии.

Отличие от закрытой

В своем принципе работы открытая конструкция очень схожа с закрытой, однако закрытая система основана на принудительной циркуляции, из-за чего радиаторы и трубы нагреваются быстрее.

Схема закрытой системы отопления.

Плюсы и неожиданные минусы альтернативы

В сравнении с открытой системой, механизм закрытого типа, оснащенный циркулярным насосом, имеет следующие преимущества:

• ниже затраты на трубы и минимизирован риск замерзания из-за монтажа в помещении;
• бак герметичен и теплоноситель не испаряется, потому можно использовать как воду, так и антифриз;
• антифриз в качестве теплоносителя дает возможность разморозить систему, вернуть ее в работу, чего не произойдет в случае с водой.

Кроме того, механизм с циркулярным насосом позволяет подключать «теплые полы» и регулировать температуру в помещении. Однако закрытая система проигрывает открытому механизму в своей зависимости от электроснабжения. Поэтому последние по-прежнему популярны.

Расширительные баки | Гидравлическая технология Armstrong

Расширительные баки

Картинки

---

• Применения

  Стабилизация давления в механических системах на водной основе, таких как бустерные установки, котельные установки и холодильные установки

• Описание

  Расширительные баки Armstrong предназначены для уменьшения размеров баков до 80% по сравнению со стандартными конструкциями. Расширительные баки используют сжатый воздух для поддержания давления в системе, принимая и вытесняя изменяющийся объем воды по мере ее нагревания и охлаждения. Конструкции мембранного или бака-дозатора изолируют расширенную воду от воздушной подушки, контролирующей давление, которая предварительно заполняется на заводе и может быть отрегулирована в полевых условиях в соответствии с окончательными требованиями к системе

• Материалы

  Углеродистая сталь (оболочка), усиленный бутил (диафрагма)

• Диапазон производительности

  Расширительные баки AET из простой стали: расход от 15 до 525 галлонов США в минуту
  Мембранные расширительные баки AX: расход от 8 до 211 галлонов США в минуту
  Расширительные баки баллонного типа типа L: расход от 10 до 1056 галлонов США в минуту

Позвольте нам помочь

Готовы к покупке? Нужна помощь или есть вопросы? Свяжитесь с одним из наших ближайших представителей.

Найти представителя

Выбрать

и настроить

Используйте ADEPT Select, инструмент выбора Armstrong, чтобы быстро и легко выбрать нужную модель.

• Преимущества и особенности
• Дизайн и заявки
• Гарантия
• Установка, обслуживание и запасные части

Преимущества и характеристикиДизайн и материалыГарантияУстановка, техническое обслуживание и запасные части

Минимальная занимаемая площадь

• Компактная конструкция, занимающая до 80 % меньше занимаемой площади по сравнению со стандартными конструкциями резервуаров

Низкие эксплуатационные расходы и риск

• Устраняет проникновение воздуха и гасит скачки давления (гидравлический удар) для снижения коррозии и напряжения системы, что в конечном итоге увеличивает интервалы обслуживания и общий срок службы системы
• Стабилизирует давление в системе, поддерживая оптимальные уровни критического рабочего параметра
• Снижает потребность в химической обработке

Устойчивое развитие

»

---

Представления

(PDF)

---

Гарантия

(PDF)

• Инструкции и руководства

• |

• Спецификации и диаграммы

---

Инструкции по установке и эксплуатации

(PDF)

Вас также может заинтересовать:

Энергоаудит

Энергоаудит

Мы тщательно изучаем, как и где энергия используется в вашем бизнесе и зданиях, а затем сообщаем вам, где именно можно найти способы повышения эффективности и экономии.

Начало работы

ресурсы и инструменты

ресурсы и инструменты

У нас есть набор бесплатных материалов и инструментов онлайн-поддержки. Найдите все необходимое для изучения, применения и обслуживания оборудования Armstrong.

Начало работы

Свяжитесь с нами

Свяжитесь с нами

Мы рады помочь. Обсудите с нами ваш проект и потребности в продукте, проверьте статус ваших поставок или позвольте нам сэкономить день в чрезвычайной ситуации.

Свяжитесь с нами

Также представляет интерес:

Что использовать для открытого расширительного бака?

• #1

Устанавливаю “каминный” котел от New Horizons (через ebay). Это польское подразделение под названием Spectra.
http://www.cichewicz.com/files/1235465736/waterstove-manual.pdf
Я планирую использовать пластинчатый теплообменник и рассматриваю возможность использования старого газового водонагревателя на 40 галлонов для хранения.
Теплообменник со стороны камина должен быть «открыт». 900:30 Я искал открытый расширительный бак и не нашел в США ничего похожего на «напорные баки», используемые в Великобритании. На некоторых схемах показан «открытый расширительный бачок», который выглядит как обычный расширительный бачок (без камеры?), но я не знаю, как сделать закрытый бачок «открытым».
Бак будет над плитой в нише потолка собора над гардеробной. Похоже, что бак должен иметь поплавковый клапан для поддержания уровня воды и трубопровод для приема любого возможного выпуска пара из верхней части печи, а также для перелива. Я надеюсь, что у кого-то есть предложения. Я искал и, кажется, не нашел никаких подробностей. В недавнем посте кто-то использовал водонагреватель! Но как это включает поплавковый клапан, чтобы держать его полным? Можно ли найти коммерческую версию танка этого типа в США?
У нас также есть конденсационный газовый котел, который я установил, и лучистое тепло в плитах и ​​радиаторах в виде ребер в 2 спальнях (которые я планирую использовать в качестве зоны сброса).
Вот схема установки Spectra с котельной. (в переводе!) Обратите внимание, что в верхнем левом углу открытый расширительный бачок не имеет маркировки? Это загадочная составляющая.



• 24 октября 2013 г.

• #2

Я думал о той же проблеме. Если у вас нет утечек, простая прозрачная пластиковая смотровая трубка, идущая вверх по стенке бака, и ручной наливной клапан должны работать. Он не должен нуждаться в постоянной подпитке водой.



Переключить подпись

EKO 25, накопительная емкость 880 галлонов, пассивная солнечная горячая вода
Контроллер «Веста» (NFCS следующего поколения)
http://www.nofossil.org
Watch my system — панель управления Live

• 24 октября 2013 г.

• #3

Думаю, я бы попробовал электрический водонагреватель. Я бы не стал беспокоиться о поплавке и автозаполнении подпиточной воды. Привяжите его к котлу через нижний дренажный клапан, используя Т-Т в смотровом стекле, используя PEX, через который вы можете видеть. Верхняя часть смотрового стекла устанавливается на верхнюю часть бака через один из верхних фитингов бака, а с другой стороны этого Т вы можете подняться к вентиляционному отверстию. Подсоедините один из других фитингов резервуара к водопроводу с клапаном, чтобы вы могли просто повернуть клапан, чтобы добавить воду, если это необходимо. Думаю, это более или менее то, что сделал хоббихетер.



Переключить подпись

Varmebaronen UB 40 с герметичным хранилищем на 660 галлонов – первый пожар 08.10.2012.
(Заменяет Benjamin CC500 – история спустя 17 лет.)
Для меня нет вентиляторов – все естественно.
Установка: http://www.hearth.com/talk/threads/my-varm-project.90423/

• 24 октября 2013 г.

• #4

Спасибо, я посмотрю настройки нагревателей для хобби. Я пытался выяснить, какой тип танка использовать. Итак, вы думаете, что старый электрический водонагреватель проще всего найти и проложить? Вы бы по размеру совпадали с расширительным бачком? Печь вмещает 14 литров. Резервуары для автодомов на 6 галлонов, а электрические баки на 10 и 20 галлонов поместятся на верхней полке. Должен ли резервуар быть открытым для атмосферы – иметь незапечатанное отверстие в верхней части? Некоторые баки имеют соединения только по бокам. Под смотровым стеклом вы оба имеете в виду один из них? Если все работает правильно, заполнение вручную должно работать нормально, и это упрощает настройку.



• 24 октября 2013 г.

• #5

Да, я об этом и думал. Думаю верх должен быть открыт в атмосферу, но через длинную трубу. Вы же не хотите, чтобы в котловую воду постоянно попадал свежий кислород. Я бы оценил его как расширительный бачок и округлил бы до следующего удобного размера.



Переключить подпись

EKO 25, накопитель на 880 галлонов, пассивная солнечная горячая вода
Контроллер «Веста» (NFCS следующего поколения)
http://www.nofossil.org
Watch my system — панель управления Live

• 24 октября 2013 г.

• #6

Вмещает всего 14 галлонов?

Ну, вам определенно не понадобится очень большой бак – 5 галлонов будет много. Если вы найдете что-то большее по дешевке, не беда, не фол.

Где-то в моей теме по установке есть фотография моего смотрового стекла, это просто кусок частично прозрачного полиэтилена. Однако с тех пор поплавок затонул. В инструкции по установке моего котла указано, что если используется такой открытый расширительный бак, он должен быть на 2,5 м выше верхней части самого высокого радиатора, чтобы предотвратить насыщение воды кислородом.



Переключить подпись

Varmebaronen UB 40 с герметичным хранилищем на 660 галлонов – первый пожар 08.10.2012.
(Заменяет Benjamin CC500 – история спустя 17 лет.)
Для меня нет вентиляторов – все естественно.
Установка: http://www.hearth.com/talk/threads/my-varm-project.90423/

• 24 октября 2013 г.

• #7

В целях расширения открытому расширительному бачку требуется максимум 4% объема системы, я бы предположил пару галлонов, если вы выберете хранилище на 40 галлонов. Но если эта штука когда-нибудь ускользнет от вас, было бы неплохо иметь резервуар с водой для работы устройства, чтобы защитить его от выкипания. Нержавеющий материал резервуара, безусловно, был бы предпочтительнее, даже если бы у вас был слой минерального масла, кажется, что стальной резервуар с годами стал бы довольно неприятным. Пивная бочка, банки из-под газировки?



• 24 октября 2013 г.

• #8

Да, я только что перепроверил 14 галлонов. На самом деле я, кажется, собрался для памяти.
Я бы хотел, чтобы был продукт с надписью «открытый расширительный бак», вместо того, чтобы создавать свой собственный.
Я читал установку Maple 1 и думаю, что вы имеете в виду вершину, которая ведет к нижней части вашего расширительного бачка, работающую как своего рода смотровое стекло для бачка.
Думаю, бочонок тоже подойдет. Мне просто нужно следить за чем-то, что будет работать.
Спасибо за разъяснение концепции открытого расширительного бачка. Возможно, у меня появятся еще вопросы по мере продвижения проекта!

Дополнительная информация о печи для всех, кто заинтересован.
Есть несколько разных размеров этой печи. Судя по габаритам печки, у меня модель 20-25.
Вот характеристики с сайта.

Диапазон мощностей от 20 до 25 кВт (от 68242,84 БТЕ/ч до 85303,55 БТЕ/ч)
Топливо (древесина) влажностью 20 %
Общий тепловой КПД 75,6 %
Объем воды дм3 50 1,77 кубических футов
1,77 кубических футов = 13,2405194796 Галлоны жидкости США
ºC Температура дымовых газов > 250
Мощность пожара, излучаемая конвекцией кВт 4 (13648,568 БТЕ/ч) (не знаю, что это такое и чем отличается от диапазона мощности)
Максимальное давление, бар 2 (2 бары = 29,0075476 фунтов на квадратный дюйм)
Дымоход под давлением (вакуумные башни) Па 20 (290,07547546041843 psi)
Рекомендуемая высота дымохода м 7-8 (от 22,96 до 26,25 футов)
Рекомендуемое сечение дымохода см2 400 (62 кв.
