Подключение батареи отопления полипропиленом – Система отопления

Сборка обогрева дома насчитывает разные части. Эти элементы системы неоспоримо важны. Посему подбор частей монтажа важно планировать технически правильно. Конструкция обогрева включает, систему соединения, трубы, коллекторы, батареи, увеличивающие давление насосы, развоздушки терморегуляторы котел, бак для расширения, крепежи. На этой вкладке мы попытаемся определить для вашей дачи нужные части отопления.

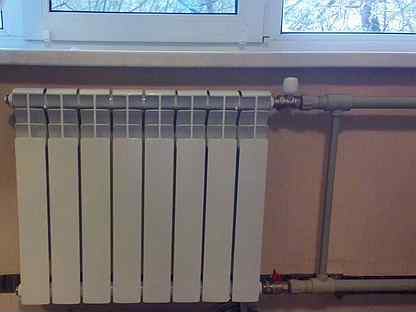

Подключение батареи отопления полипропиленом

Теплый пол, как устроено отопление

Монтаж однотрубной системы отопления из меди

Перед тем как подключить радиатор к магистральной трубе нам необходимо ее закрепить. Крепление трубы производится с помощью клипс с интервалом 80 см. Далее подводим магистральную трубу к месту установки радиатора и крепим сам радиатор на стену, после чего начинаем монтаж.

Для подключения радиатора к системе отопления из металлопластиковых труб, нам понадобятся следующие детали:

1. Тройник 32 × 20 × 25 пайка (2шт)

2. Угол 20 пайка × 1/2 нр (2шт)

3. Полипропиленовая труба 25 диаметра

4. Два отрезка полипропиленовой трубы 20 диаметра

Подключение производим в произвольной последовательности.

Важнейшей составляющей в любой существующей системе отопления являются радиаторы. На качество отопительных приборов влияет их конструкция, материал из которого он изготовлен, место размещения.

На данный момент рынок отопительных приборов настолько разнообразен, что иногда выбрать подходящий радиатор сложно. Для того чтобы вам было легче сделать выбор нужно ознакомиться со всеми видами радиаторов.

Чугунные секционные радиаторы

Они являются наиболее популярными среди населения. Главным преимуществом этих батарей является высокая проводимость тепла. Хотя их существенным недостатком можно назвать достаточно высокую тепловую инерционность. Поэтому радиаторы из чугуна не достаточно эффективно используют терморегулирующие элементы. Такие отопительные приборы являются достаточно долговечными, прочными и адаптированы под использование теплоносителя работающего с перебоями, так как в нашей стране это явление наблюдается очень часто. Их недостатком является то, что они достаточно долго нагреваются и при этом долго остывают. Также они имеют внушительную массу, что усложняет их установку. Такие радиаторы можно использовать для отопления, как частных, так и многоэтажных жилых домов.

Стальные радиаторы

Эти радиаторы имеют вид профилированных панелей, которые сваренные между собой и при этом образуют канал змеевика, необходимый для прохода воды. Такие радиаторы лучше не применять в системах централизированного отопления, по той причине, что давление в этих системах выше того, которое допустимо для нормальной эксплуатации стальных радиаторов.

Такие обогревательные приборы имеют рад характеристик, к которым можно отнести низкую тепловую инерционность и как следствие наблюдать высокую теплоотдачу. Температура теплоносителя и конечно же,рабочее давление зависит от толщины стенок и конструкции радиатора. Главным их недостатком является высокая чувствительность к кислороду, который может содержатся в теплоносителе, поэтому для его нормальной эксплуатации необходимо использовать специальные установки для того чтобы удалять кислород из воды. А также существует вероятность возникновения коррозии.

Алюминиевые радиаторы

Именно такой вид радиаторов на данный момент считается наиболее эффективным в нынешних условиях. Эта эффективность обусловлена высокими показателями теплопроводности этого металла и поверхностью оребрения радиатора, что приводит к увеличению полезной площади теплопроводности. К тому же, теплоотдача зависит и от глубины радиатора: наиболее высокие показатели имеют приборы с глубиной до десяти сантиметров.

Эти радиаторы имеют цельную и секционную конструкцию. Существуют различные модели алюминиевых батарей, которые можно использовать при давлении, как в шесть, так и до тридцати атмосфер.

Алюминиевые радиаторы не рекомендовано устанавливать в условиях централизованной системы отопления, по той причине, что металл, находящийся в теплоносителе может окисляться и приводить к тому, что в секции перестанет попадать воздух. Для того чтобы этого не произошло приборы необходимо оснащать отводчиком воздуха.

Биметаллические радиаторы

Этот радиатор представляет собой алюминиевый радиатор с проводящими каналами, которые изготовлены из стали. Такой тип конструкции имеет высокие показатели по теплоотдаче, и при этом имеют невысокую инерционность и прочность. Эти батареи могут выдерживать давление вплоть до тридцати пяти атмосфер, и к тому же они не такие придирчивые к качеству теплоносителя. Эти батареи лучше всего использовать в многоэтажных домах, так как они имеют высокие характеристики теплоотдачи. C этим радиатором вы сможете, не боятся возможного перепада давления в происходящего в системе, по той причине что, практически все модели этих радиаторов могут выдерживать большой диапазон рабочего давления. Но и стоят такие радиаторы дороже всех остальных видов представленных выше.

Трубчатые радиаторы

Радиатор имеет вид неразборной конструкции, которая состоит из двух коллекторов, соединённых друг с другом вертикальными трубками из стали.

С увеличением высоты и количества последующих рядов трубок, возрастает и мощность теплоотдачи у трубчатого радиатора.

Трубчатые радиаторы имеют малый объём теплоносителя, что дает возможность легко им управлять.

Существенные недостатки радиаторов:

– малая толщина стенок трубок;

– подверженность коррозийным явлениям;

– негативное влияние пыли на нормальную работу радиатора;

– плохая гигиеничность из-за наличия в нем труднодоступных зон.

Источник: http://xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai/montag/pl/radiator

Подключение батареи отопления полипропиленом

С тех пор уже много было задано вопросов и вот, одному из частых вопросов посвящён этот материал.

Василий написал:

Добрый день! Прошу помочь советом.

2 года назад сделал ремонт с соответствующей заменой радиаторов (не сам делал так как я я в этом полный дилетант ), вот что получилось:

Всё было хорошо, но тут в очередной слив/залив воды по стоякам отопления у меня потекла американка и не одна на другом радиаторе тоже((. Вызвал сантехника, он затянул чуть потуже американку(течь перестало ) и сказал, что теперь так и будет периодически течь, так как резинка подсыхает при спадах температуры, на вопрос что же делать сказал нужно краны ставить. Но как же краны ставить до байпаса мне непонятно))

Прошу помочь советом, что же теперь делать с этим монтажом? И как нужно делать правильно? А то боюсь опять сделают а через годика 2 опять потечет ((

Зарание спасибо!

Так получается, что полипропиленовые американки я не могу назвать надёжными и не рекомендую их зашивать отделкой.

Начать надо с того, что полностью исключил турецкую трубу Пилса из материала которым работаю.  Были случаи не то что бы просто потекла американка, а такую американку даже вырывало из гайки. Чего не скажу про Валтек и Экопластик.

Конкретно в вашем случае, не помешает перепаять байпас полностью. Спаяно не очень хорошо. Труба перемычки слишком короткая и она «стягивает» подачу и братку меж собой.

Если паять байпас из полипропилена, то американку можно исключить вовсе. Схема примерно такая:

В вашем случае, спаять такую перемычку без американки не составит труда. Длинны хватает чтобы раздвинуть трубы и спаять их.

Как быть, если длинна не позволяет спаять перемычку таким образом. Например отводы намного короче и их невозможно разжать.

Тогда используйте конусную американку .

Суть конусной американки в том, что в ней отсутствует прокладка. В ней точно подогнанный конус, который при затяжке накидкой гайки не пропускает воду. Соединение на дешёвое, но надёжное. Если правильно затянуть, то протечки не будет.

Байпас вообще лучше ставить как можно ближе к батарее, но если от отводов до радиатора не более полуметра, то перемычку можно установить сразу же на отводах. В случае с полипропиленом, не обойтись без американки.

Но ели ваша система из металлопластиковых труб, то американка исключается, ведь такую трубу можно изогнуть.

Иногда металлопластиком подключают вот так:

Но я рекомендую следующую схему подключения:

Причём не имеет значения, собираете ли вы прессфитингами или же обжимными.

По второй схеме мы перекрываем отводы к радиатору, что позволит в любой момент перекрыть радиатор полностью если появится теч на гайках или на прессе.

В обоих случаях, мы не перекрываем перемычку и не нарушаем циркуляцию.

Если смотреть на первую схему, то нужны краники или терморегуляторы с американками, причём выбирать их так же рекомендую без прокладок. Ищите конусные.

На второй схеме, нужны отдельные американки, которые надо вкрутить в радиатор отопления.

1. Краны должны быть после перемычки, чтобы не нарушать циркуляцию

2. Не используйте американки с прокладками. Используйте конусные.

3. Старайтесь минимизировать количество разъёмных соединений.

Источник: http://dretun.ru/hardworking/hochy-tepla/

Подключение батареи отопления полипропиленом

Подключение радиаторов отопления является наиболее важной частью процесса замены старых или установки новых радиаторов. Существенную роль играет схема подключения радиаторов. При неправильном подключении может теряться больше половины тепла по сравнению с правильным подключением. При установке новых радиаторов обычно сначала выполняется монтаж, установка креплений, обычно кронштейнов. В зависимости от вида радиаторов используются разные типы кронштейнов. Например, чугунный радиатор отопления из 10 секций, заполненный водой, весит около 100 килограммов, поэтому применяются особо прочные крепления. Биметаллические батареи весят значительно меньше, поэтому для крепления используются кронштейны проще, более элегантные и менее заметные. Еще одним плюсом является то, что их несложно гнуть. Данная особенность упрощает выравнивание радиаторов. Выравнивание производится по уровню, от качества этой операции зависит эффективность работы батарей.

Подключение радиаторов отопления

Нередко выполняется не самое эффективное подключение радиаторов отопления для того, чтобы соблюсти дизайн интерьера помещений. При современном ремонте трубы для отопления часто убирают в стены, пол, под плинтуса или маскируются различными декоративными коробами. Современные армированные полипропиленовые трубы для отопления и биметаллические радиаторы имеют высокие декоративные качества, поэтому сантехническую проводку часто оставляют открытой.

Высокие дизайнерские качества имеют армированные полипропиленовые трубы, которые не гнуться при заполнении горячей водой. Это важный момент, из-за которого полипропиленовые трубы были в какой-то степени дискредитированы. Причиной был непрофессионализм сантехников, которые использовали неармированные трубы. Трубы изгибались, существенно портя общий вид интерьера.

Дизайну интерьера квартир и в особенности офисов сегодня придается особое значение в связи с переходом на принципы евроремонта в строительстве и ремонте. Стоит, вероятно, при подключении радиаторов уточнить у сантехников, что они устанавливают армированные трубы, которые не будут уродливо изгибаться при заполнении горячей водой. Такую ошибку приходилось видеть даже в банках. Кроме того, существуют специальные и самодельные компенсаторы, которые также решают эту проблему. В общем, опытный мастер-сантехник, который знает про все эти тонкости, на вес золота.

Стальные трубы для отопления нельзя убирать в цемент, поэтому они всегда открыты. А в тех местах, где они проходят через цементные перекрытия, вставляют специальные жестяные гильзы. Их надевают на трубы. Если возникнет контакт стальной трубы с цементом, место контакта будет подвергаться интенсивной коррозии. Кроме того, не рекомендуется убирать в цемент металлопластиковые трубы. Полипропиленовые цементировать можно, так как они достаточно пластичны на большей части своего протяжения, включая фитинги, большинство из которых не содержит металлических элементов.

Таким образом, установка или замена радиаторов состоит из следующих этапов:

  1. Начальная обвязка радиаторов
  2. Подготовка креплений, навеска батарей, выравнивание по уровню или с правильным уклоном
  3. Монтажа радиаторов
  4. Последующее подключение батарей в соответствии с выбранной схемой
  5. Опрессовка: подача воды под давлением и контроль наличия возможных протечек

В случае обнаружения протечек (это штатная ситуация), выясняется причина, докупаются дополнительные детали взамен дефектных, если необходимо, если нужно, перематывается лен и так далее. Затем процесс повторяется вплоть до устранения всех протечек. Чаще всего батареи удается установить успешно с первого раза. Но выявление в процессе подключения дефектных деталей также не является большой редкостью. К этому надо быть морально готовым. Иметь под рукой ведра, миски, тряпки.

Выбор способа монтажа батарей и труб зависит от дизайна интерьера и соображений КПД, эффективности, которая измеряется теплоотдачей радиаторов. Теплоотдача зависит от способа подключения. Кроме того, многое зависит от выбора радиаторов отопления. Выбор батарей, в свою очередь, зависит от места установки: в городской квартире или частном доме и от используемой системы отопления.

Кроме схемы подключения, важен также способ обвязки радиаторов и схема соединения радиаторов друг с другом. Последняя всецело зависит от того, какая система отопления используется: однотрубная, двухтрубная, самотечная (гравитационная) и так далее.

При замене батарей отопления на аналогичную модель, решение существенно проще, так как все необходимое для этого уже есть. В этом случае необходимо лишь определиться с тем, нужно ли производить замену труб отопления, или оставить старые. Следует иметь в виду, что чаще всего существует возможность улучшить и сделать подключение радиаторов более эффективным. Например, добавление всего двух кранов в обвязке (если их нет) является дешевым способом регулирования температуры батарей отопления .

Источник: http://tedremont.com/construction/

Так же интересуются
21 февраля 2021 года

расчёт проекта, выбор труб, инструкция по установке в этапах

Сегодня практически все выбирают для устройства теплоснабжения полипропиленовые трубы – как для квартиры в многоэтажном доме, так и для частного строительства. И этот выбор вполне оправдан их долгим сроком службы – более полувека, сравнительно невысокой стоимостью, как на трубы, так и на их крепления, монолитностью стыка, и конечно же, простотой монтажа. Подключение радиатора полипропиленовыми трубами отопления можно произвести самим, не прибегая к дорогим услугам сантехников. Но приступая к их монтажу, нужно обладать некоторыми тонкостями в данной области, чтобы обеспечить себя качественной отопительной системой на много лет.

Разработка проекта трубопровода

С чего начинается самостоятельная установка системы теплоснабжения, так это с составления грамотной схемы трубопровода. Главный принцип расположения трубопровода – это его эргономичность. Важно, чтобы было меньше изгибов, стыков и лишних деталей. Для подвода труб к радиаторам отопления понадобится одна из трех общеустановленных схем их расположения:

Схема подключения радиатора отопления

  • Первая и самая простая схема, посредством которой можно выполнить подключение радиатора отопления полипропиленовыми трубами – это однотрубная система. Суть ее заключается в расположении радиаторов от котла по температуре теплового носителя. Чем дальше от котла, тем слабее греет батарея отопления. Этот способ хоть и экономит материал, но отличается неравномерным распределением тепла в помещении;
  • Вторая, и самая эффективная – коллекторная схема расположения трубопровода. Она характеризуется большей его длинной, а так же большей равномерностью распространения теплого воздуха и простотой в регулировке и эксплуатации всей системы;
  • Третья, и самая подходящая схема устройства снабжения тепла для частного дома – называется двухтрубная. При ней укладка труб производится в стены и под пол. Такой способ наиболее сложный, но не менее эффективный. Что следует учитывать при таком способе, так это то, что трубы должны быть из целого куска материала.

При разработке трубопровода важно учесть все мелочи. На схеме следует графически обозначить места расположения абсолютно всех элементов. Также изображаются места крепления отопительных элементов. Способы, которыми производится подключение полипропиленовых труб к радиаторам, тоже следует отмечать на схеме. Они бывают однотрубные, нижние, боковые, двухтрубные.

Трубы для системы отопления

Применение этих способов зависит от вида отопительных батарей. Так, к радиаторам из стали подключают отопление нижним или боковым способом. А разновидности секционных радиаторов лучше подключать боковым способом. Допускается их подсоединение, как отдельными секциями, так и целым радиатором. Повышенное внимание требуют изгибы и стыки.

Основные критерии выбора полипропиленовых труб

Имея на руках схему трубопровода, не составит труда произвести расчет метража самих труб и количества фитингов. Подсчитав все это, можно отправляться в магазин сантехники. Но оказавшись в нужном отделе, возникает новая трудность – разнообразный ассортимент продукта, в котором обычному обывателю на первых порах довольно сложно разобраться. Но зная определенные характеристики, можно сделать правильный выбор качественного полипропиленового продукта.

Первый критерий выбора – это их маркировка. Трубы с маркировкой PN10 используются исключительно для устройства водоснабжения холодной воды. А вот PN20 применительны также для горячего водоснабжения. Изделия, маркированные PN25, используются только для устройства систем снабжения теплом и горячей водой. Последние два вида армируются обычно специальной фольгой, реже стекловолокном. Укрепление делается для предотвращения деформации труб под воздействием высоких температур.

Равномерность толщины трубы, которая видна на срезе, тоже важный фактор, влияющий на их качество. При выборе различных фитингов нужно проверить качество их стыков с трубами. Если при их соединении труба с легкостью соединяется с крепежом, то это является показателем плохого качества. Их стыковка без предварительного нагрева невозможна. Поверхность этих полипропиленовых изделий должна быть идеально гладкой, без дефектов.

Такие трубы выполняются разными диаметрами, которые определяют конкретное место их расположения. Трубы, обладающие диаметром более 200мм, используются при строительстве общественных зданий, а для мелкого строительства рекомендуются изделия диаметром 20-32мм. Для устройства систем водоснабжения горячей водой идеальным вариантом будут трубы 20мм, а для стояков – 25мм. Для автономной системы обогрева могут применяться различные варианты диаметров. При центральном отоплении вполне достаточно диаметра 25мм. Для устройства теплых полов используют трубы диаметром не больше 16 мм.

Вот примерный перечень того, что понадобится, чтобы произвести подключение алюминиевых радиаторов полипропиленовыми трубами. Этот список, одинаков для всех типов радиаторов:

  • различные переходники;
  • ключ для выпуска и стравливания воздуха, вентили;
  • заглушки, специальная арматура;
  • инструменты для установки переходников;

    Переходники для труб отопления

  • электросварочный аппарат;
  • И, естественно, сами трубы.

Имея на руках все необходимое, можно, наконец, приступить непосредственно к долгожданной установке.

Этапы и тонкости монтажа

Чтобы правильно и безопасно произвести подключение радиатора полипропиленовыми трубами отопления, в первую очередь нужно поддерживать уровень температуры в рабочем помещении не ниже 5оС. Внимание! Нельзя допускать контакта открытого огня с полипропиленовыми элементами, а также не стоит делать резьбу на них. Перед монтажом обязательно нужно убедиться в отсутствии загрязнения и повреждений. После соблюдения этих основных требований выполняется подключение радиатора полипропиленовыми трубами отопления по следующим этапам:

  1. первый шаг – отмер и отрезка полипропиленовой трубы нужной длины;
  2. далее торец ее зачищают от заусенцев;
  3. на трубе отмечают место ее соединения и фитинга;
  4. далее их одновременно разогревают сварочным аппаратом;

    Схема монтажа труб ПЭ

  5. после прогрева осуществляется соединение полипропиленовых элементов в соответствии с метками. При этом стоит следить за перекосами;
  6. во время остывания, оно обычно равно 10 – 30 секундам, можно скорректировать их соединение;
  7. остальные соединения выполняются аналогично. Для ускорения процесса монтажа лучше всего произвести их заранее;
  8. далее выполняется монтаж радиаторов. Устанавливать их следует по уровню, так, чтобы расстояние от стены не составляло больше 2-х см, а от пола было в пределах 10 см, но не превышало 15 см;
  9. следующий шаг – вкручивание держателей радиатора и непосредственная его установка на них;
  10. соединение полипропиленовых труб с радиатором начинается с установки переходных муфт и необходимой зачисткой трубы;
  11. после этого делается спайка трубы с муфтами;
  12. далее по необходимости устанавливается переходной уголок и сразу вкручивается «американка», пока не остыло место спайки. Но только установка ее должна происходить с помощью специального ключа, без него монтаж «американки» просто невозможен.

При работе сваркой стоит принимать во внимание следующие особенности:

  • во-первых, строго соблюдать время прогрева деталей, оно должно составлять 5 – 20 секунд, так как перегрев может привести к их порче;
  • во-вторых, соединение деталей, которое производится, как говорилось выше, сразу же после прогрева, не допускают кривизны, потому что это может повлиять на качество дальнейшей эксплуатации всех отопительных элементов;
  • в–третьих, после крепления примерно в течение 3-х минут происходит полное схватывание шва, именно поэтому нужно очень бережно с ним обращаться и дождаться полного остывания соединения.

Но главное правило выполнения монтажа систем теплоснабжения не только из полипропиленовых труб, а также и из других разновидностей сантехнических материалов – это методичность и скрупулезность. Один неверно проведенный этап работы – и качество всей отопительной системы ставится под вопрос. Это ведет в лучшем случае, к немалым затратам на приобретение новых материалов, а в худшем – к созданиию аварийной ситуации в доме.

Подключение радиаторов снизу, из-под пола

Трубы отопления можно проложить под полом, оставив стены свободными, а радиаторы подключить снизу. При этом применяется гибкая металлопластиковая или полимерная труба. Более дешевый вариант – прокладка полипропиленового трубопровода вдоль стен на уровне плинтуса. Как в этих случаях подключить радиаторы снизу, наиболее дешево и эстетично…

Подключение радиатора снизу с помощью изгиба трубы

Простейшее и недорогое подключение радиаторов с нижними штуцерами, – с помощью плавного изгиба металлопластиковой трубы в месте выхода из-под пола.

Применяются специальные держатели трубопровода, которыми обеспечивается фиксированный изгиб трубы, чтобы она не переломилась при укладке стяжке. Этот кронштейн фиксируется к конструкциям с помощью саморезов.

Труба отопления изгибается строго по заданному радиусу.

Даже если разводка выполнена более дешевым полимерным трубопроводом, для подключения радиаторов снизу с помощью изгиба трубы в держателе, используются отрезки металлопластиковой трубы, как более надежной и эстетичной.

Дешевый и простой способ доступный каждому монтажнику. На радиаторах снизу устанавливается блок кранов и штуцера подключения, которыми иногда комплектуются сами радиаторы, или их можно приобрести отдельно.

Подключение со стороны стены со штробой

Короткая вертикальная штроба в несущих стенах часто допускается проектами домов, что дает возможность спрятать трубы отопления.

При этом металлопластиковая труба изгибается полукольцом диаметром 15 – 25 см и выводится к точке стыковке со стороны стены. Применяются уголковые краны на радиаторах или дополнительно к обычным кранам ставятся хромированные стальные уголки…

  • В любых вариантах подключения радиаторов снизу, на стены предварительно навешиваются сами радиаторы, выверяются точки нахождения штуцеров и кранов, а затем к ним уже выводятся трубы…

Подключение радиаторов снизу с использованием короткой штробы в стене в последнее время стал самым популярным вариантом из-за дешевизны и лучшей эстетики и надежности – трубы почти полностью не видны и спрятаны в стене.

  • Прокладка металлопластиковых или полимерных труб в конструкциях выполняется только в теплоизоляционном кожухе.

Нижнее подключение обычных радиаторов по схеме «низ – низ»

Радиаторы с нижним расположением штуцеров более сложные и дорогие. Но можно применить и обычные бюджетные радиаторы с боковыми выходами, подключив их отводками снизу. Сделать это предельно просто – достаточно вывести в нужных точках из-под пола металлопластиковую трубу, для чего лучше всего воспользоваться пластиковыми кронштейнами с фиксированным изгибом, как в предыдущих случаях.

На радиаторах лучше поставить уголковые краны, для уменьшения габаритов фитингов.

Но подключение «низ-низ» уменьшает энергоотдачу радиаторов на 10 и более процентов. Поэтому иногда подключают к верхнему штуцеру той же металлопластиковой трубой от пола, чтобы обеспечить схему движения теплоносителя «с боку» или «по диагонали».

Но более надежное, прочное и эстетичной подключение обычных радиаторов можно сделать с помощью специального набора фитингов.

Применение стальной Г-образной трубки для подключения через штробу. Требуется специальный инструмент…

Подключение обычных радиаторов стальными трубками

Существуют специальные наборы трубок и фитингов из нержавеющей стали для подключения обычных радиаторов к трубам, находящимся под полом. Набор выручит, если уже имеются радиаторы с боковым подключением, а трубопровод находится внизу. Но его стоимость нивелирует разницу в цене с радиаторами, оборудованными нижними штуцерами, поэтому последние остаются более предпочтительными.

Как подключать с помощью стальных трубок радиаторы с боковыми выходами покажет специалист на видео.



Нижнее подключение с помощью полипропилена

Полипропиленовые трубы нельзя замоноличивать, а их стыки также не желательно прятать в конструкциях за ограждениями. Обычная прокладка полипропилена – на уровне плинтуса устанавливаются две трубы, обратка обычно ниже.

При этом радиаторы подключаются подводками снизу. Могут применяться и алюминиевые радиаторы с боковыми выходами.

Нижнее подключение радиаторов с помощью полипропиленовых труб доступно любому домашнему мастеру в виду простоты сварки комплектующих.

Верхняя труба обходится простым наклоном подводящего патрубка от нижней трубы.

Как подключить радиаторы снизу фирменным комплектом

Радиаторы с нижним подключением можно подключать также и с помощью Г-образных и Т-образных трубок из нержавеющей стали с их предварительной обрезкой по длине, развальцовкой специальным аппаратом… Применяются фирменные комплектующие для уплотнения.

Данные способ наиболее дорогостоящий, ввиду применения нержавеющей стали и специальных фитингов, а также использования недешевых специальных инструментов. Но зато в дизайн добавляется стальной блеск точных подводок к радиаторам снизу…











Подключение радиатора отопления к полипропиленовым трубам

Сегодня мы посмотрим с вами, как делается подключение радиатора отопления к полипропиленовым трубам. Радиатор может быть чугунным, стальным, медным или биметаллическим. От материала и конструкции батареи, которая подключается к трубе, зависит конструкция фитинга или крана, который обеспечивает подсоединение.

Каким может быть подключение радиатора отопления к полипропиленовым трубам? Различают несколько способов подключения:

  1. Нижнее подключение.
  2. Подключение сбоку.
  3. Диагональное подключение.

Рассмотрим подробнее каждый вариант подключения.

Нижнее подключение радиатора

Такой вариант является самым простым. Не требует точного гидравлического расчета системы отопления. Основная ПП труба проходит под радиатором, может быть размещена под полом или в декоративном плинтусе.

От ПП трубы диаметра 32 мм делаются отводки трубой 20 мм, на них впаиваются фитинги и уже на них монтируются шаровые краны. Краны требуются с 2 сторон, чтобы можно было исключить радиатор из системы отопления для замены или ремонта.

Подводящие и отводящие трубы монтируются в нижние отверстия радиатора, с которых при этом удаляются заглушки.

Этот вариант является наименее теплонагруженным и имеет самый низкий КПД.





Боковое подключение

В данном варианте подводящая труба монтируется в нижнее отверстие радиатора, а отводящая – в верхнее отверстие радиатора с этой же стороны.

Это вариант является более теплонагруженным и имеет больший КПД по  сравнению с предыдущим типом подключения.

Диагональное подключение

Подводящая труба монтируется в нижнее отверстие радиатора, отводящая труба монтируется в верхнее отверстие радиатора с другой стороны.

Этот вариант имеет лучший КПД и позволяет снимать максимальную температуру с проходящего теплоносителя.

Однако именно этот вариант требует точного гидравлического расчета системы отопления, а также не допускает небрежности в креплении батареи к стене. Секции батареи должны располагаться строго вертикально.



Как подключить стальной радиаторо отопления, схемы подключения

Для начала необходимо определиться, какой стальной радиатор необходимо подключить – с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода – подачу и обратку, путать которые нельзя.

Схемы бокового подключения радиаторов

Существует три основные схемы подключения труб к радиатору:

1. Диагональное подключение – наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая – к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора – максимальная. При обратном подключении – подающий трубопровод снизу, а обратный – сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12. Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).

2. Боковое одностороннее подключение – самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная – к нижнему, этой же стороны радиатора. При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.





3. Нижнее подключение. Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.



Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.





Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т.к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.

Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. Обратный патрубок – всегда первый от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.

Чем подключить стальной радиатор отопления

Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).

Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.

У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.

Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.



Радиатор подключен с помощью прямых узлов нижнего подключения и переходников 3/4(евроконус)х20 PPRC



Автомобильный бортовой обогреватель переменного тока без внешних источников питания для литий-ионных аккумуляторов при низких температурах

% PDF-1.4 % 1 0 obj > поток application / pdf

  • IEEE
  • IEEE Transactions on Power Electronics; 2018; 33; 9; 10.1109 / TPEL.2017.2768661
  • Эквалайзеры батареи
  • нагреватели батареи
  • системы управления батареями (BMS)
  • понижающие-повышающие преобразователи
  • электромобилей (EV)
  • Автомобильный бортовой обогреватель переменного тока без внешних источников питания для литий-ионных аккумуляторов при низких температурах
  • Yunlong Shang
  • Bing Xia
  • Naxin Cui
  • Chenghui Zhang
  • Chunting Electronics Chris Mi
  • IEE7759 Транзакции . 201893310.1109 / TPEL.2017.27686617769 конечный поток endobj 2 0 obj > / C [0 1 1] / Subtype / Link / Type / Annot / H / I / Border [0 0 0] / Rect [185. 268 624,651 196,26 634,644] >> endobj 3 0 obj > поток 2017-11-02T16: 21: 52 + 05: 30Adobe Illustrator CS6 (Windows) 2017-11-02T16: 21: 52 + 05: 30
  • 256136JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAAA4QklNAAEA + 0AAAA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAiAEAAwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9Ia / 5V0 / XHia7lnjMKNG v1eT0iVd45CCyjl9qFehxVLrAeZI7C1eXTRcoY1LNDqk7ztVQeXGaOBKn / jJ19twqiRe3f7Wg6so AqSbq2P4Lek4qpjXNGVi00OsRPxHONrXU3VeprzjR4 ++ 9GOKrx5j8lUq + twRNWhSa + aJwfApJIrD 6RiqYWo0jUI + dletcICpLwXcjjrUVKuetMVRP6Pg / mm / 5Hzf814q79HwfzTf8j5v + a8VWRaXBGpX 1bh6szVe4mJ + Ji1PtdFrQe2Kr / 0fB / NN / wAj5v8AmvFWjpsHMN6k + wI4 + vNQ1pv9r2xVv9HwfzTf 8j5v + a8VafTYGRl9SdeQI5LPMCK9x8WKt / o + D + ab / kfN / wA14q79HwfzTf8AI + b / AJrxVT06EQy3 qB5HX1wVEsjycawx7KXLECu9PHFW9X1NNM06a + kgmuEh51htk9SVuTBfhWorStT7Yqw / yudB1TW7 yNbG5t4mhaa0W8EsUkn + 5C7 + suq8yChldXU7Hi67ZecQ8ITH84g / IEfPf5IvemVf4c0b / ln / AOHf / mrKEtN5b0ZhT0CNwdpJB0Nf5sVb / wAOaN / yz / 8ADv8A81Yq7 / Dmjf8ALP8A8O // ADVirS + W9GUU 9AncneSQ9TX + bFW / 8OaN / wAs / wDw7 / 8ANWKtf4b0bkG9A7AinqSU3p25e2Kt / wCHNG / 5Z / 8Ah4 / 5 qxVpvLejMpUwEVFKiSQHfwIbFW / 8OaN / yz / 😯 / 8AzViqTX0vl + 0upLZth2GYxkAyQW9zLGaivwuu xxVL7bX / ACX + nYdGvrWbTb7UW / 3EwXQuUkuVRR6jBCKRhG2 + I79e + Ksp / wAOaN / yz / 8ADv8A81Yq oNo + l2mqWE9vE0dxzdQ4aQqUMTkq1SV6gHfFULqdxrerLHN5V1S0FuokhuJCVlAl5xlWWiSbqgfa oB5A + BxVONHEo0q0ErKz + ilWVSopxFNiW7e + KovFXYq7FUtvPLPlu + lM17pNndSmpMk1vFI2 / Xdl J3xVDt5S8tQAyQ236OVVoTZTS2ShQa7i3eIU8cIBPJUquh5NsWBPmiTT5FIBMurNJ8XUArdyzL9F N ++ ZMNDnn9MJn3RLEyHeptrvl0AV / MJVruP9I0jcb + Nvk / 5N1P8AqWT / AEsv1Lxx72m8w2sBBt / O VrdIy1ja4hhuVNe5a0a2BO3amI7O1H8yXxFfevGO9o + bZCQF8z6R0Ap9QuDv / wBJmH + TdR / MK8YX t5t1SFRJ9Z0 + / j / YaOK9g57En7CXnD / hsgNBmuq + 0D9K8QWHz / f12sbUj3m1Ef8Adtyf8nZu4f6a P614w3 / j + 97WVrTf / duofR / 0rsf5Ozdw / wBNH9a8YZhaz ​​+ vbQz04 + qivx325CtPiCn7wMwpRINHo yULATC4v / UZWrcAx8VK0X0Y6A1LVPvt8sCsWvLzzM / mHXYIdSSxtILaA2Us6xPDFIzKXL1VCCy1C fE3Ulv2QFVW30rX7qQ3c2oW1xrNkS9rNAhSKhuJ1a1kYFiY / TCxvtUMvLqKZk6bMI3GW8Jc / 0EeY / WOqCE90rXrS / drZ1a01OEVudOmoJk3pyHZ4yR8LrVTjn0soDi + qB5SHL9h8juolaZZjJdirsVdi rsVdirsVdirsVS68XzCZG + pyWix0 + ATRys1ffi65kYzhr1CV + RH6kG0sW587WmvwwyWUWpaTekGe 8imjtxY8EC8RC6tJN6jVb7e2Uz4b9PJLJMiqDvBN9dsSHUQiR + aFSWLek9CG5UAG + 3HFWBeR / NEW n6LJpun2Go6mmn3F1bOAjO8bwtHwjZmLD94shkry23FK / CFWf6USdMtCVKn0U2NK / ZHgTiqhq2v6 XpXppdSk3E9fq9nCjzXEtOvpwxhpGA7mlB3IGZGDS5Mt8I2HMnYD3k7fr6IMgEENT823gJs9Ii0 + I7LLqU4Mv + sILUTKR7GZTl / g6eh2TMz / AEBt / ppV / uSiz3L10jzJOK3uvNEd / h062hgU1FN / rP11 vuYZHx8Mfpx3 / WkT / ueBaPe2PKWmsa3Nxf3THdvVvrrg29d4kkSLr / kY / n5j6RCPuhH7yL + 1eENp 5K8nowcaJYtIpqJHtonevSvNlLfjgPaOoP8AlJ / 6YrwDuTO2sbK2AFtbxQADiPTRU + EdvhA2zGnl lL6iSmlbIJdirsVdirsVdirsVQtkxNxfVUrScAVpv + 5j3FCcVYFd20f + NPN8kmnPqqS2enD9GKlP WKH7ayNsStQadRxxVkvlKO0j9ZbXS30uEqWWN1KluV1cnmQ4WXlLX1TyX9rxxVN9R0jTdSRFvbdJ vSPKFzs8bfzRutHQ7dVIy7DnnjPpNX9vvHIoIBQQ0PUbdAthrFwirXhFdhLtB82cLO30y5d + ZhI + uEf830 / 8d / 2KK82mfzhAoAj0 / USB8TB5rE1 / yUK3n4v9OIGnl1nD5S / 4j7l3X / pjVEPGbRLrbrJD JbSJ + MqSH / gMH5eB5ZI / ESH + 9I + 1bPc7 / E + nqaTQXsB7mSyuuI6dXWNkHX + bH8lPoYH / AD4 / ddrx Nf4v8qggPq1pC7dI5pkifcE / YkKt2Pbtj + Qz9ISPuBP3LxDvRkGs6ROKwX1vKKA1SVG2PQ7HKpaf JHnGQ + BTYRSsrqGUhlO4YGoOVEUlvArsVdirsVdiqBvKfpCw / clj6j / 6R8FF / dP8O55 / F7Cm2KsH / K69sNB8oIuq3AtHvbm7vYVnRoWaIzKrSFSqjdpFNVqp5VBIxVlVxq8lnoNj9SRbrULtY7fT4C1E eYpWrsK0SNVZ3PgDTfbMnS4Bkl6jUI7yPl + s8h5okaV9C0CDTEeaRzd6rdBTqGpSD95M47f5Ea / s Rr8Kj6Th2OqOU0PTjj9Meg / We88yiMaTXMVk7FXYq7FXYq7FXYq7FXYq7FXYq7FULZOjXF9xYNxn AahrQ + jHscVYZbazpGlfmJ5gF4 / oqLW3nuL6URKiCQokUJfkZWLHlwXiAN + tRRVP / LX99dg6mdTP J / 3rBVK0u7lTHTr + 6IMfX9nt0xVPsVdirsVQ19qem6fGJL + 7htIz0eeRI1NKd3I8cVS4 + c / LDNxt r9L59 / 3dgr3rinWq2yynFVzeaLQ1EFlqE7jcqLG5i2 / 1p0iU / QcVQj3HrEiXyjdMFHwlxpjDfw / 0 o + GWjPkHKR + aKCEn0vT5j8HkaJn + 0WuU05VqOlCkkzcv9j9OWjXZxyyT / wBMUcI7m10CZqtF5W0u 2XoFNyYmNO7LBaun / DHH89n6zkfebXhDX + H9TWvp6JYoDuVTVbxFr / qra0w / nsvU / YP1LwhtdA1t U4R2aooXin + 53VCFp0 + H0l6fPE62Z6Q / 0kP + JXhCxPLHmFNhMpFT11HVSd / nMcTrZnpD / SQ / 4leE J / oVhd2Vo8V1IHkaQuKS3E1AQBTncvI / au1B7dzRkymZs18AB9wCQFW8K / XbEepRjIxEXw7j0n + L py2ytLFfy98pwW / lxYtW06s4nlkiS + VJpY1fjVAzGQ0BSlduVOVBWmKppo9bzWIpRQwaVYx2ykbn 6xdKksgPhwijiI / 1zmZL0YAOs 5X8I2B8yZfJj1ZFmGydirsVdirsVdirsVdirsVSzVfNHlrSJkg1 XVrLT5pF5xxXVxFCzLWnILIykio64qhI / Pvk2a6tbW21e2u5byRooTav9YjEioZCskkPOOMlFYjm wrQ06HFU + BDAEGoO4I6EYq7FUNaf395 / xmH / ACZjxV57NNdP5980Q2OjR6sVgsD9VlWOGJ3YkSyG WUlZCiqu3HbanU4qy7yws6iVZNJTRQF + GwjaJuK / WJ + DH0ax1kTi5odiSO1cVXS + Ybi5llt9Bs / 0 jLC3CW6kc29kjAkMvr8ZGkYEEERI9DsxU4q5NL8zTkPe62LcgbRadbRRrv8AztdfXC1PFQvyxVs + UNHkTheNdXyn + 8S6u7mWNyf54TJ6J + XCmKoqw8u + X9Ok9TT9MtLOT + e3gjiPSnVFHbbFUwxV2Kux V2KuxV2KuxV2KuxVC3Zf61ZAAcPVarV3r6MlNqfxxVA675aTV5oZW1G9sjCjR8LSVY1dXdHPMMj7 1iFCNwK + OKofyJH / AM67FcMPju5ZpixrVkMjJCTUn / dKIPozL1u0xH + bGI + wX / srYxZBmIydirsV dirsVdirsVdirsVQd5f3VvJwi064u14hvUha3C1Jpx / eyxNXv0p75djxRkN5Rj7 + L9ESglinn7U4 m0Qpr + gtL5UkquvfWGV5Ui4ho2ihtWmaWsg9NgCDUigIrkckBHlIS91 / pAUFk3lubSZvL + nS6OCN Ka3j + oqQ4pDxAQUf4hRdt8rSmOKoWyULcX1K / FOCakn / AHTH0r0xViPmDy3oul3OueZNT1y709NW + qwzS2 / po8aQNSKKJljdzyZjy2r17VxVB6PPZavcDRdF1e71GynEs + rapM7Cf0Y724VrdHVIgvqT 8o0YD + 6RuJ + ycVegwQQW8KQQRrFDEoSOJAFVVUUCqo2AGKr8VdirsVdirsVdirsVdirsVdirsVdi qBvHhGoWCFj6xkcqtWoVET1NPs + GKobW28zpNBJph2P6oqsbwXPq + pXnGQYhGrV / diQUPcjFUN5P 9d / KmkNZ3Cm1NnB6BntnilKemOJkQymjEfa98sy5DOZkeZNoApN / T1L / AH / D / wAiW / 6q5WliMX5k 2cnmNtCHr / WxMtty + oyGh2CVBIlExVl / eCpXp3xVl3p6l / v + H / kS3 / VXFWOebfOq + WTEt6ZJDKjS hra0aYBUZQQ375aV5demKppoWrT63pNvqlpIEt7kMY1ntZIZAFYr8UbyBl3XviqprGoXWlaXdalc So8NpE00iRQEyMEFeKKZlqx6AV3OKsf8o / mDB5k1G602zMyXNqHkkkudPmt4ygcABWaUhiA46dev TFWV + nqX + / 4f + RLf9VcVYXrn5pafo2uto9yLp7iNxEzQ6bcSRFnRZARKJAtADQ + / yxVmnp6l / v8A h / 5Et / 1VxVI / NvmlvLVlBc3jNKLmb6vGLW0edlYozc2UTL8I474qqeVvMp8y6c9 / YOY4UkMJW5tX icsEV6hTLutHG / fFU3ZdQVSxnhooqaQudh7CTFWH + VvzM0XVNaXTES8e61OQy20jWMtvEqLATSRm eTiaW7EFqVqAB1xVnEgJjYBQ5oaK2wJ8Dsf1Yqxby / c3snmHV1e3gXULeK3gu40aVIlT1rmW3CMY yr1imDOR + 0T7YqyL1NS / 3xD / AMjm / wCqWKsY81fmLY + W7qO01CIrPIInX0VnnBWRpP8AfcR3 / cMP uxVP9N1O61HTra / t7eMQXcSTxB5HVuMihlqDFsaHFVHXNdk0XS5tTvoY1tYCnqskjsw5usYPERVO 7YqlPk3z / a + a47htLhJFtxaQzrPb7Ss4QASRCtAm + Ksk9TUv98Q / 8jm / 6pYqwxvza0ceYxoIhkN7 631UqIrgxmQzCFT6wh5ca79dwfoxVmfqal / viH / kc3 / VLFWO + cvPtr5TtoZdUi4fWg4gMKz3G6cQ SwjhNKcx88VTLQPML67pMOqWEC / VZy4j9V5In / du0bVRogw + JT1xVEalqd3p + nXWoXFvGYLOGSeY RyO78IlLtxURVY0GwGKsb8o / mfpvmnUZ7HTIXM0SPKRMk8ChIyiMOTxAMeT9sVZZ6mpf74h / 5HN / 1SxVhHmP819A0XzEmk6mJY57J + c / oQzzglrfkqhhEqfZmB5FqDp40VegYq7FXYq7FXYq7FXYqkHm bybZeYHjllvLywuIY2iiuLGRYpFrLHKHVmV6MphoCOzN47KsS0XStG8xQpBpPnDWbkxerJ68syu5 DxwgqG4IAY0MbjuvqV6nZV6ZirsVdirsVdirsVdirsVdirsVdirsVdirsVS / XdCsNc082F8paAyR S / DSoaJw46huvGh9icVYNrPl7y55fNvp175j1wPqqyR2sbXkkiRrC8UrOooFj4lERSPs8z0BJCrN fK0FnD5esRZXMl5aSxCe3uZSS7pOTKp33Ao / wjsNsVTTFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX YqxfUIrLyvJbzaJ5ba6e8dYLl7FEUxR7UeQfaK9B8I6AdlFFU6tdTlubaK4SxuFSVQ6hzCGowqKj 1NsVVEvZ3RXFjOAwBoxhBFfEGTbFVv6Qm9h2fqNxTjy4 / uuXStOPqVr7Yq79ITej6v1G4px5cf3X LpWnh2K19sVXPezojObGchQTRTCSaeAEm + KrZtQmhhklNjcMI1LFU9JmPEVoqiSpPgBiq572dEZz YzkKCaKYSTTwAk3xVz3s6IzmxnIUE0UwkmngBJviq2bUJoozIbG4YCnwp6TNuabASVxVc97OoqbG c7gbGEnc07SYq572dRU2M53A2MJO5p2kxVz3s6ipsZzuBsYSdzTtJirnvZ1FTYzncDYwk7mnaTFV suoTRIGNjcMCyrRPSY / GwWtBJ0Fak9hvirpdRkiMZks51R3SMv8AuiFMjBFJAkLUqewxVu + 0jTL9 4pLy2Sd4AwhZxUpzoTxPbdFPzAOKoiCCG3gjggRYoYlCRRoAqqqiiqoHQAYqvxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KpJ5mtNfuBZfofWE0ho5uVz6kUcwnj4n93SQVU / tVU9sVTHSQ40u05kFvR SpAoPsjsScVRWKpD5t89 + UfKNl9c8xapDp8R + wshrI5ozAJEvJ3J4GlBgBsiI3kenVuhglKJl / CO p2Huvv8AIb + TyuX / AJyks9Ue7j8jeTta81PaCP1ZYIXSJWlOwk9JLmSMUVqcoxUqabb5lDSzh2mO P + sd / wDSx4iPjSJjGLqXEfIek / GVH / Yoibzd / wA5T3mpQQ2PkbSNJtJGCSz395HdrHU / bZra7jk4 qOoWJj4eGIx4RznI + 6G32zh4MJyB + kV7zf6Amc0X / OUrkFJvJcYHUJ + k9 / nyR8T4HdM / GI / 3skRl XMA / P9YS2 / 0X / nLS6mhkg13yvYrE3J4rdbhllG3wv69pM1Nv2Sp3xEsP82f + mH / ELKV9APn + tNl / 6GiAAI8kmn7ROrV / ADDxYP5s / wDTD / iGG7f / AFlD4 + SB / wBxY41gPWY + AP6Qu6GtvN // ADkfptzc 22q + QtN8wKpX6te6RqUVhCRT4qreyTSt26qlPfHgwfzp / wCkH / FruiR + YP55E / 8AkpqD38waf / BD j4OI8p1 / WiR93EtnuQ1j + e + uLG66z + Wfmu2u1YgR2Ni19EVHf1T9W7 + C / Tj + Xj0yQP8Aph98Qm / J fN / zkXoFnVtX8qeadGhFOU9 / pnpoCTQVKyufwyJ0sh2h / p4f8UzjCRFgGvcUSP8AnJj8kahT5k4k 9ms78U + ZMFMl + TyHlR90on7iwJpnUeqWWr6NYapplws + nXptbi3nCtSSKSRGRlrxIqCDuMxiKNJT XArsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVeZeZfM / kbWdUFn5j0qW8GkakbbT5IBcScbkI wZ5FRYVWgU03cfI4q9A0Rom0izaJCkZhSilGjPTf4WCkb + 2KvOvzz / N + byNptrpmh35v / N + tMIdK tFQy8eTcBIY1 + KQ8yFRFHxN + M8OI5ZcIPCALlL + bHv8Af0A6n5OVihGMPEmLF1Efzpf8SP4uvICr 4ox3yH / zjlBezQebPzUmk8webbgLJLp8sgazt + JRoo5FjoJ3XgfUHIwtyI4v9trzqBAcGIcMep / i l / WP + 9G3v5tGXLLIbmbrl0A8gBsHt9paWtnaw2lpDHbWltGsVvbxKEjjjQBUREUBVVVFAB0zFYKu KuxV2KuxV2KuxV2KuxV2KqF1p9hd0F1bRXFOnqor / wDEgfHImIPMNuPPOH0yMfcaQ + p / V44rZDHU / WIFh5xlgpEi91BCCm1TTwyTWTaPxQ7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXnemSeYF8 xeYrfy1BYR / VtRj + uLcvcPzW4jM0jKomKRvzfkeKCvgTvirNrG4S30SC4uSsUcNuskrVJCqqVJrQ dh5YCaFsoQMpCI3J2eE / kPodx578861 + cuuxSrzuZLTypCxkjCQrG0MknCnFwsTiJSrlefq1XkFI y8o8OAx9T6pe88h / mx + 0lllycctvpjth4fbzO56WX0JmK1uxV2KuxV2KuxV2KuxV2KuxV2KuxVC6 kX9GPiAQZ4ORJoQPVXpsa4qisVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirx6wuNFn1rzLN r2o3ejK + u8NOdJnjmma3DwlQAlDG3CqgL9mhrUklVW / PbzNDo / 5C6lNaXMfPUbaHToGaQN6guWWO 4RCWq7fV / VNFqRStKA5fpsYnkiD9N2fcNz9gZRlVnbl189vs5 / Bm / wCW / lJPKHkTRPLgWNZdPtUW 8MLu8b3T / vLqRGko3GSd3YVApXoBtleXIZyMjzkb + bACmSZBLsVdirsVdirsVdirsVQl + 2rD0 / 0e kD9fV + sM606cePBW965GXF0b8Ixb + IZfCv0liepXf5yQ3836PsNDvbL4vQWaa5tnHwRFauFuOfxm Uh5F2CnucIvq1z4bPDdeamb / APOxZGP6K0KSPivBBc3KnkRViXKHp0A47 + IwsHX9 / wDnXHdwLY6V oU9p + 6a4klurmNyCg9VVURuAVetDUgjFWU3soFpZfXGSG7kltx6SyEKZeallWvHnTft74qmWKuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVhuqaDYaDL62ieVRrE2q37XeoFpkpFM5Z2uP8ASC9C Wc7Rgde2KsE / N + C917zD + UvlAWtvLYajqZ1S / iu15co9IijeSKgLoyyW88wKsp5HiKgVzK0 + 0Zy7 o18yB / ueJiej23MVk7FXYq7FXYq7FXYq7FXYqhtRtry4txHaXbWUokjczKiSEojhnj4uCP3igpXq K1G + KsT1Typ + Y8urXl5pfnVLKzuJEa3sJtMjuUgjUDlGr + tEzczWrH6KYqp2XlH8z45oGvvPouoU mElxGmk20JeJXVhGrLI3ElQysxDVr0FN1VTS / K35mW2rQXN954S / 09GX6xYnSYIjKimpAlSX4Gbx C / RirK9SYiGMBSwM8AJFKD96u5qR + GKorFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqx / zb BeS / o / 6t5iXy / wAbir8kif60AtfRHqstNgT8O + KpF / yriPVPPPlbz1NrFyy6Dp0kFppXwm3aW5jd GnB6KTHMVbitW4pv8NDMZCImPQkH5X + tFM8VldQykMrCqsNwQe4yCWvVj9P1ea + lx5c6jjxpWtel KYq71Y / T9XmvpceXOo48aVrXpSmKtsyopZiFVRVmOwAHc4q1LLHFG8srrHFGpZ3YgKqgVJJOwAGK tsyopZiFVRVmOwAHc4q5mVFLMQqqKsx2AA7nFWpJY4kLyuqIOrMQAK7dTirbMqirEKKgVO25NAPp OKoHVdIsdQERupbmIREhDbXdzaVLkCjfV5Iue4FOVfbrl + HUSx3Qjv3xjL / dA0gi2J3n5RaC + oy6 lHrOtWNxOw5tBqMy1JCKq8n5sacBSrdSe5yuczIkmt + 4AfYNkhddflTp0n1Jm8yeYIBZIkUfDUpF V2Wio7qRx9Q03ZQC1TWtcgrLNOtItK0y2s5Lua4SBUhW6vZfUmkJIVfUkNOTsSB7nFV2p7QRMXKA TwVG1GrMgANR4ntiqLxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KpZrvlvR9chiTUbZLhrZ jJatIC3py0oHAqKke + KoE + WLlfLMWnQXFvDq6QxI2praQ8TIpUyOIKcBzodu1cVU / wDDOqHy5LZ / W7aPWXd2i1FbSMpGrTmREERFCEiPp / j1xVu48salJ5eNlHeWsOsGUONRWyjMYjFx6hjEDEjj6P7r 7Ve / XFWv8Man / h2LIXlr + mBIGfUfqcXpsnr82j9HoAYv3fX364qqQeWb1PLEmnz3UFxrTQTRrq / 1 WJAJX5enJ6IDJ8FV270xVE6zoRurD0tPW2tbr1ImMjwJIhRXVpI2Ujo6Ar9OKsV13U10W1tNIu0e TU4YILi71dNOSe2mJZ1MRjh + MM / pMaBQKftVNMVQc / muwbysv1KOa51Wwjg + uyvpRja4ZoWYkQTe gtX48 + IcfyjrTFU00P6z5k8q2htUOnarbelHqMl / Ywo8kn1YMxaBWkVKvKr8eW1KdOqqeTeXLlvL 8FlHPANWjS3WXUjbRfG8TIZn9IgqPUCtt2riq3zJ5dvby2hTRZbXT5ldjLJJbJMGVonRQAaUKyMr g / 5OKqWs + WdUubGzi027trO6hVhd3ElpFKsrNA0atwotCkrLKKEDanTFXa75Z1W6sraLSLu10 + 7j VxPcSWcc6uzRFEcRkrThIRIBXtQ1GKrfMnlfVb61gi0a9tdMmRXE872cVxyYpSN1R9gUf4hviqZX + hpMbNrT0LSW3uIppZBbxuWjQ1eNa / YL9OQNRiqa4q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FWLatc + eh5hih0 + 1hfRvWtjJMxUt6XNPW6kHkFMh / 2KU6kFVlIAFSB Su59 + 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kv / 2Q ==
  • 2017-11-02T16: 21: 52 + 05: 30Microsoft® Word 2016
  • yunlong shang
  • приложение / постскриптум51. 00000066.000000Picas1FalseFalse
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • xmp.did: 1ECA1646B9BFE711A4EEB95DEFCD0784xmp.iid: 1ECA1646B9BFE711A4EEB95DEFCD0784xmp.did: 1ECA1646B9BFE711A4EEB95DEFCD0784
  • сохраненоxmp.iid: 1ECA1646DO: 1ECA1646B9BFE711A4EEB95DEFCD0784 конечный поток endobj 4 0 obj > поток 8; Z] “9lHdr (rn # $ Q8 YSV7j6V> * = l2> WK & * ,? 5ok2-So2A5; P =; L @ EhF9 ((. )? 1) IZ4dup` E1r! /, * 0 [* 9.aFIR2 & b-C # soRZ7Dl% MLY \.? D> Mn 6% Q2oYfNRF $$ + ONnDZ4OTs0S! SaG> GGKUlQ * Q? 45: CI & 4J’_2j $ XKrcYp0n + Xl_nU * O ( l [$ 6Nn + Z_Nq0] s7hs] `XX1nZ8 & 94a \ ~> конечный поток endobj 7 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / CropBox [0 0 594 792] / Parent 17 0 R / Rotate 0 / MediaBox [0 0 594 792] >> endobj 8 0 объект > поток x = ɒFw} .Fh5r8 * 1 # “QU V | Jt2oM

    В автомобильных литий-ионных аккумуляторах используются выводы | Проекты | id

    Литий-ионный аккумулятор LG Chem
    (с выводами вверху)
    (фото любезно предоставлено LG Chem)

    Ключевое устройство для электрификации автомобилей Литий-ионные батареи и вывод

    В автомобильной промышленности в настоящее время происходит большая смена парадигмы, ядром которой является электрификация транспортных средств и их широкое использование в глобальном масштабе.Литий-ионные аккумуляторы – ключевое устройство в электромобилях. Литий-ионный аккумулятор вырабатывает постоянный ток в результате химической реакции, в которой ионы лития перемещаются между положительным и отрицательным электродами. При использовании этой батареи клеммы для подключения этих электродов к внешнему прибору или провод, используемый для получения электричества от батареи, играют очень важную роль. Этот вывод называется выводом. Литий-ионные аккумуляторы подразделяются на три типа: цилиндрического типа, призматического типа и карманного (полимерного) типа.Будучи пионером в области выводов табуляции, Sumitomo Electric Group начала в конце 1990-х годов поставлять выводы для использования в смартфонах и другой бытовой электронике. В дополнение к поставке выводов для электронного использования, Группа в настоящее время прилагает усилия для расширения продаж литиево-ионных аккумуляторов карманного типа для установки в электромобили. Выводы, произведенные Sumitomo Electric Group, обладают отличным сопротивлением электролиту. Поскольку они также содержат изоляционный слой, который подавляет тепловую деформацию, они обеспечивают высокую надежность уплотнения. Ключевым моментом в повышении термостойкости выводов отводов является облучение слоев изоляции (термостойкий полипропилен). Высоконадежные герметизирующие свойства выводов Sumitomo Electric Group значительно способствуют повышению надежности литий-ионных батарей. Другими словами, высокая надежность литий-ионных аккумуляторов обеспечивается за счет облучения.

    LG Chem, Ltd. – крупнейшая диверсифицированная компания по производству химических веществ в Южной Корее. Начиная со стадии разработки своих автомобильных литий-ионных аккумуляторов, эта компания использовала выводы, произведенные Sumitomo Electric Group.

    Штаб-квартира Лаборатория исследований и разработок LG Chem

    LG Chem, мировой лидер в области электрификации транспортных средств. От проводов отводов

    требуется высокая надежность.

    В настоящее время LG Chem, Ltd. работает в четырех направлениях: основные материалы и химия, энергетические решения, информационные технологии и материалы для электроники, а также науки о жизни. Среди них компания была особенно привержена разработке автомобильных литий-ионных аккумуляторов, использование которых, как ожидается, в ближайшем будущем возрастет. Компания начала разработку литий-ионных аккумуляторов карманного типа в начале 2000 года, а в конце 2000-х начала поставлять их для использования в автомобилях.С тех пор компания постоянно поставляет литий-ионные аккумуляторы автомобильным производителям в Европе, Северной Америке и Южной Корее. В настоящее время компания является одной из компаний, занимающих лидирующую долю на мировом рынке литий-ионных аккумуляторов для автомобилей.

    Кын-Чанг Чанг, старший вице-президент Центра исследований и разработок автомобильных аккумуляторов LG Chem, рассказал о причинах использования выводов, изготовленных Sumitomo Electric Group, следующим образом: «Безопасность очень важна при производстве автомобилей.Для обеспечения безопасности автомобилей аккумуляторные батареи карманного типа должны быть надежно запечатаны; Требование табуляции приводит к поддержанию чрезвычайно высокого качества и надежности. Мы высоко ценим стабильное качество и высокую надежность продукции Sumitomo Electric, а также возможности ее поставок ». Прошло двадцать лет с момента первоначальной разработки вкладок, и рыночная среда резко изменилась. «Сегодня многие компании предоставляют потенциальных клиентов с высокой эффективностью, что усиливает конкуренцию.Мы ожидаем, что Sumitomo Electric Group еще больше продемонстрирует свои возможности в производстве табуляторов, отвечающих потребностям клиентов ».

    На фоне усиливающейся рыночной конкуренции за литиевые батареи компания LG Chem в настоящее время стремится разработать компактные литий-ионные батареи большой емкости, являясь одним из мировых лидеров, и создать соответствующие производственные системы для удовлетворения растущего спроса на электромобили.

    «LG Chem в настоящее время быстро расширяет свои производственные мощности по производству литий-ионных аккумуляторов.Чтобы поддерживать наши все более высокоскоростные производственные линии, мы хотели бы, чтобы Sumitomo Electric Group способствовала развитию технологий для получения выводов большого размера для аккумуляторов большой емкости и уменьшения ширины уплотнения при сохранении долговечности. В дальнейшем развитии мы можем столкнуться с неожиданными проблемами. В то время мы надеемся, что сможем вместе исследовать причину проблемы и найти решение ».

    Sumitomo Electric Group ответит на запрос LG Chem, улучшив характеристики выводов табуляторов, опираясь на свою технологию сшивания облучением и технологию технологического проектирования.

    В электромобилях установлен модуль из нескольких литий-ионных аккумуляторов.
    (фото любезно предоставлено LG Chem) Mr. Кын-Чанг Чунг
    Старший вице-президент, Центр разработки автомобильных аккумуляторов
    , LG Chem, Ltd.

    Опираясь на опыт в области литья под давлением, оптической проводки и разработки материалов


    , чтобы предлагать продукты, отвечающие потребностям общества

    Выводы для вкладышей изготавливаются путем облучения и сшивания. Ожидается, что спрос на вкладки будет расти. Каков будущий потенциал облучения и сшивания? Мы спросили Хироши Хаями, генерального директора Лаборатории материалов для энергетики и электроники, который находится в авангарде этой области.

    Хаями говорит: «За исключением выводов, большинство продуктов для облучения и сшивания имеют длину, например электрические провода и термоусадочные трубки. Мы применяем облучение и сшивание изделий для литья под давлением. Например, ожидается, что конструкционные пластмассы будут использоваться для скользящих частей шестерен и шайб. Нас особенно интересуют пластиковые линзы, обладающие термостойкостью припоя. Они были коммерциализированы как линзы, которые не подвергаются тепловой деформации даже при температурах, для пайки электронных деталей к подложкам.Ожидается, что линзы получат широкое распространение в качестве компонентов оптической проводки в оборудовании, поскольку они позволяют передавать инфракрасные лучи. Мы продолжим развивать процессы облучения и сшивания на основе различных подходов и применять их к новым продуктам ».

    Sumitomo Electric Group своевременно выпустила на рынок продукты для облучения и сшивания в соответствии с развитием электронного оборудования (включая бытовые электроприборы) и автомобильной электроники. Мы по-прежнему привержены разработке продуктов для облучения и сшивания, которые отвечают потребностям меняющегося времени, как показано на примере выводов табуляции, используя все преимущества технологий разработки материалов, которые были усовершенствованы за многие годы работы.Процесс облучения и сшивания, разработанный Sumitomo Electric Group, поможет «связать» настоящее с светлым будущим.

    Аккумулятор расплавился, но предотвращено

    Nyloc Nut Rant….

    Я слышал и вижу, что довольно часто говорится о на веб-сайте , чтобы не использовать гайки Nyloc на батареях. Затем сторонники превозносят это как факт без какого-либо критического мышления . К сожалению, они выстраиваются в очередь, чтобы защитить это мнение, не проводя какого-либо исследования или проверки фактических фактов .Хорошо, это сеть , сеть , можем ли мы ее немного изучить?

    Гайки Nyloc, которые я использую, рассчитаны на 140C для безопасного рабочего диапазона . Это 284F. Лучший морской аккумуляторный кабель UL1426, который вы найдете, рассчитан всего на 105C. На воде до сих пор ходят тысячи и тысячи лодок, построенных в 70-х и 80-х годах с использованием кабеля для аккумулятора с температурой 60 ° C, что печально, но факт. Если Nyloc в гайке расплавится, и вызовет отказ , тогда, я полагаю, нам всем может понадобиться морской провод с номиналом не менее 140C?

    Конечно, мы не можем просто посмотреть на безопасный рабочий диапазон , если хотим увидеть, когда может произойти реальный отказ.Где это могло бы произойти? Вероятно, где-то близко к температуре плавления нейлона.

    Фактическая температура плавления нейлона, используемого в орехах Nyloc, составляет примерно 425 градусов, но для сиденья штанов при осмотре мы все еще можем использовать безопасную рабочую температуру 140 ° C / 284 ° F. Что делать, если у вас припаяны батарейные наконечники ? Если вы это сделаете, то вполне вероятно, что вы – припой, который плавится при температуре от 360F до 425F. Вы правильно прочитали, многие припои для электротехники плавятся примерно при той же температуре, что и нейлон, используемый в гайке Nyloc.

    А как насчет пластика, используемого в самом корпусе батарей? Корпуса батарей изготовлены из полипропилена , а не из нейлона . Полипропилен, или корпус батареи, на самом деле плавится примерно на 100F ниже, чем нейлон в гайке Nyloc. Да, именно это мы и наблюдаем в данном случае. Гайка Nyloc сохранилась с множеством неповрежденных замков, но корпус батареи начал физически плавиться.

    О, мой друг Gawd интернета , нам лучше избавиться от этих небезопасных пластиковых батарейных отсеков и заменить их СТАЛЬНЫМИ … Ой, подождите, сталь и кислота, хм, лучше подумайте об этом через немного больше ….?. (подмигивает)

    Давайте также посмотрим, как подавляющее большинство недорогих батарей для морского использования доставляются к нам? Многие морские батареи, даже сегодня, и установить их сотню, до сих пор корабль, верить этому или нет, с шестигранных гайками, но без стопорной шайбы. Да вы угадали нет стопорной шайбы можно найти со многими из цены-точкой марок. Heck Есть еще некоторые бренды доставки с крыла гайками и не механизм блокировки .

    Однако существует большое количество производителей аккумуляторных батарей премиум-класса , которые на самом деле поставляют стопорные шайбы , такие как;

    • Odyssey
    • Northstar
    • Светлячок
    • Виктрон
    • Полная река
    • Рулоны
    • Линия жизни
    • Mastervolt

    Плюс почти все производители призматических элементов LiFePo4, о которых я знаю.Все марки аккумуляторов, о которых я только что упомянул, могут обеспечить МАССИВНЫЙ ток короткого замыкания до полного короткого замыкания.

    Как вы думаете, сколько людей, занимающихся самоделкой, добавляют что-нибудь дополнительно, помимо того, что производитель батареи поставил вместе с батареей? Только гайка может подойти, если гайки правильно затянуты, а кабель должным образом снят с натяжения, а батарея физически не может двигаться, но я редко замечаю это, а стандарты ABYC фактически позволяют батареям немного двигаться.

    Итак, будет ли использование гайки Nyloc на хуже, чем на , чем та, с которой завод поставил аккумулятор, если это всего лишь барашковая гайка или стандартная шестигранная гайка? Ответ = нет

    Помните, что большинство морских аккумуляторов поставляются либо с барашковыми гайками, либо с обычными гайками, но не имеют вообще ничего, чтобы их «заблокировать».Провал….

    В этом случае гайка Nyloc все еще была хорошо «заблокирована», несмотря на то, что корпус батареи физически плавился из-за высокого сопротивления. Я должен был бы проголосовать за то, что найлок, безусловно, лучше, чем полное отсутствие запирающего устройства.

    Почему все это имеет значение?

    Прежде чем ваша гайка Nyloc сможет расплавиться, батарея, скорее всего, уже начнет плавиться, как здесь. Таким образом, даже если вы каким-то образом превысили 284F, и гайка Nyloc не смогла выполнить свою функцию блокировки , и это можно рассматривать только как вторичный отказ , нам все равно потребуется первичный отказ или крутящий момент гайки сбой первый. .

    В этом случае у нас был основной вид отказа , отсутствие надлежащего момента затяжки гайки, что привело к высокому сопротивлению и затем к плавлению корпуса батареи. Физически расплавленный корпус батареи и все же вторичный отказ Nyloc все еще не произошел.

    Нам понадобятся два вида отказа , чтобы иметь фактический отказ гайки Nyloc. Расплавленный найлок и неправильно затянутую гайку.

    Основываясь на фактических данных, включая температуры плавления, это говорит о том, что до того, как этот орех Nyloc вышел бы из строя, корпус батареи расплавился бы настолько, что владелец был бы предупрежден о чем-то, например о пожаре или кислоте по всему сосуду, ну до того, как орех Nyloc стал проблемой.

    Большинство аккумуляторов поставляются без стопорных шайб, ваш режим отказа – это всего лишь один отказ. Добавьте Nyloc, и теперь вам нужно два отказа, прежде чем что-нибудь случится. Добавьте стопорную шайбу поверх Nyloc, и теперь вам понадобится три неисправности.

    Я вижу тысячи столбов батареи каждый год без механизма блокировки. Я ношу с собой много стопорных шайб 5/16 ″ и 3/8 ″, гаек 5/16 ″ и 3/8 ″ и проволочных стяжек, держите пари. Я также ношу с собой много 5/16 ″ и 3/8 ″ Nylocs, а также в случаях коротких контактов батареи, таких как троянские батареи, я также ношу с собой самоконтрящиеся гайки с фланцами.. Я просматриваю несколько коробок по 100 стопорных шайб и гаек Nyloc 5/16 ″ и 3/8 ″ каждый год.

    Лично я предпочитаю использовать стопорную шайбу, когда это возможно, но когда она не подходит, у меня нет проблем с использованием правильно затянутой гайки Nyloc на клемме аккумулятора.

    Как часто я вижу обычные шестигранные гайки, как цена-точка чувствительной батарея производит отгружать продукцию с, что недостатком фиксирующей шайбы, на самом деле ослабнуть? Не так часто, но я … Когда я это делаю, часто появляются признаки или свидетельства того, что они были затянуты плоскогубцами, как это было здесь.

    При затягиваются с помощью гаечного ключа, и правильно затянут, это на самом деле довольно редко можно увидеть свободную стандартную гайку, даже без стопорной шайбы, ослабнуть. Когда я это вижу, установка батареи была неаккуратной, позволяла слишком много перемещать батарею и имела неоптимальное снятие натяжения для провода большого калибра. Ключевые слова: « затянут правильно, ». Правильная затяжка является причиной того, что ABYC, USCG и морская промышленность отказались от барашковых гаек в пользу шестигранных гаек ..

    Лодочники и технические специалисты часто предпочитают не использовать гаечный ключ-барашек и ошибочно полагают, что правильный крутящий момент означает большой и указательный пальцы . Просто невозможно правильно затянуть барашковую гайку большим и пальцами. Также не рекомендуется затягивать стандартные гайки дешевыми плоскогубцами. Не могли бы вы затянуть гайки с помощью плоскогубцев ……… .. ??

    Я лично могу указать на многочисленные случаи ослабления барашковых гаек, но ни на один случай, когда Найлок освободился, потому что расплавил , а затем раскололся. Почти каждый случай ослабления барашковой гайки происходил из-за того, что установщик затягивал гайки « вручную, », что далеко от затяжки гаечным ключом.

    Интересно отметить, что стандарты безопасности ABYC специально запрещают барашковые гайки с проводом выше 6GA, но они не делают такого запрета для гаек Nyloc.

    Моя единственная точка здесь, чтобы предположить, что я предпочел бы видеть Nyloc использоваться вместо варианта обычного ореха, без стопорной шайбы или барашком, без стопорной шайбы.Я предпочитаю гайку Nyloc и стопорную шайбу, если она подходит к стойке, вторым вариантом будет гайка и стопорная шайба, как у многих производителей аккумуляторов премиум-класса, третьим вариантом будет только Nyloc, а четвертым – обычная гайка. все это конечно нормально закрутил . К сожалению, бывают ситуации, когда обычная гайка – это все, что подходит к стойке, и в этом случае правильный момент затяжки является обязательным, независимо от того, что вы выберете.

    Просто несколько моментов для размышления… Официально закончилось….(улыбается)

    Webstone Pro-Connect PP-R Pro ™ Clean Brass ™ Шаровой кран Isolator® H-101404WHV 10140W, 1 дюйм, вращающийся фланец PP-Rx, корпус из латуни, полный порт, PTFE Softgoods

    / {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

    Выберите параметры для получения полного описания продукта и информации о покупке.

    {{section.sectionName}}:

    {{option. description}}

    {{раздел.sectionName}} Выберите {{section.sectionName}}

    .

    {{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? “”: “Выбрать”}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

    {{спецификация.nameDisplay}}
    Характеристики
    product.attributeTypes | orderBy : [‘label’, ‘name’]”>
    {{attributeValue.valueDisplay}} {{$ last? ”: ‘,’}}
    {{спецификация.nameDisplay}}

    доля

    Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

    ×

    Важность терморегулирования стационарных литий-ионных накопителей энергии

    Крис Бойер, доктор философии, PE, директор по развитию бизнеса Sabre Industries

    Увеличение количества развертываний аккумуляторных систем хранения энергии (BESS) показывает важность успешного проектирования охлаждения. Уникальные проблемы систем литий-ионных батарей требуют тщательного проектирования.Низкая предписанная рабочая температура аккумулятора (от 20 ° до 25 ° C) требует холодильной системы охлаждения, а не прямого охлаждения окружающим воздухом. Малый допустимый перепад температуры, не более 5 ° C между самой горячей и самой холодной батареей, требует почти идеального распределения воздуха. А быстрые изменения мощности со временем требуют жесткого контроля. Без надлежащего управления температурой перегрева ячейки выйдут из строя, выйдут из строя или даже загорятся [2] [3] .

    Несколько инструментов моделирования помогают в процессе проектирования, чтобы обеспечить хороший дизайн.К ним относятся:

    1. Уравнения общего баланса массы и энергии для выбора типоразмеров охлаждающего оборудования;
    2. Transient FEA для изучения переходного режима и методов управления; и,
    3. Программа
    4. CFD для оценки распределения воздушного потока и результирующих колебаний температуры.

    Расчет системы охлаждения с учетом общего баланса энергии и массы

    Получение правильной емкости и возможностей регулирования температуры для BESS приведет к повышению производительности и увеличению срока службы батарей.Недостаточный размер системы охлаждения может привести к перегреву аккумулятора. Превышение размеров системы охлаждения может привести к коротким циклам работы системы охлаждения и большим колебаниям температуры воздуха при включении и выключении устройства.

    Тепло, выделяемое аккумуляторами

    Тепловыделение от аккумуляторов – это самая большая нагрузка, поэтому ее наиболее важно точно предсказать. Тепло является результатом энтропии реакции и потерь энергии активации, электрического и ионного сопротивления и химического переноса. [4] [5] [6] Вырабатываемое тепло обычно равномерно между 20% и 80% состояния заряда (SoC). Выделение тепла значительно возрастает по мере того, как разряд достигает 0 SoC и когда заряд достигает 100% SoC, как показано на рисунке 1.

    Рис. 1. Тепло, генерируемое в течение цикла при скорости 1 C, показывающее повышение тепла в конце разряда и в конце заряда.

    Литий-ионный аккумулятор обычно выделяет тепло в соответствии с поведением I 2 R , которое можно преобразовать в безразмерную форму: параметр α является постоянным для типа аккумулятора и не зависит от размера массива и расположения комплектов аккумуляторов. согласованный.

    Из-за деградации тепловыделение увеличивается в течение срока реализации проекта. Производители аккумуляторов сообщили о росте от 35% до 70%. Тепловыделение увеличивается при более низких температурах, примерно α / α ref = √T ref / T в пределах от 10 ° до 50 ° C при исходной температуре 25 ° C.

    Прочие тепловые нагрузки

    Высоковольтная шина постоянного тока и кабельная система генерируют резистивное тепло в соответствии с G = I 2 R , и обычно рассчитаны на около 0. 25% от максимальной мощности постоянного тока. Тепло, выделяемое освещением, коммуникационным оборудованием, источниками питания и контроллерами, остается относительно постоянным с течением времени и составляет от 500 Вт до 1 кВт тепла.

    Тепло также поступает из внешней среды. Коммерческое программное обеспечение для определения размеров HVAC точно рассчитывает тепловую нагрузку окружающей среды. Общее приближение, которое работает для одноэтажных зданий, расположенных в умеренном климате, – 1 тонна охлаждения на 500 футов 2 .

    Сумма тепловых нагрузок

    С использованием описанных выше расчетов в таблице 1 показаны требования к охлаждению литий-ионной системы BESS на МВтч батарей при различных скоростях заряда.

    Таблица 1. Типичные тепловые нагрузки для шкафа мощностью 1 МВтч при различных показателях теплопроводности.

    Выбор оборудования HVAC

    Номинальная мощность HVAC основана на наборе номинальных условий [7] . Фактическая мощность системы отопления, вентиляции и кондиционирования воздуха ниже номинальной в большинстве приложений для аккумулирования энергии из-за более высоких наружных температур, более низких внутренних заданных температур и более низкой влажности. При работе в жаркой пустыне фактическая мощность кондиционера может составлять только 50% от номинальной мощности или даже меньше, поскольку змеевики испарителя и конденсатора загрязняются.Согласно общему практическому правилу для аккумулирования энергии номинальная мощность оборудования HVAC должна быть на 150% больше, чем явная охлаждающая нагрузка, требуемая на основе приведенных выше расчетов.

    Теплообмен между охлаждающим воздухом и аккумуляторными модулями

    Сегодня в большинстве стационарных систем BESS в качестве среды для охлаждения батарей используется воздух. В дополнение к системе охлаждения надлежащего размера для корпуса, модули также должны иметь правильно разработанный метод локальной передачи тепла охлаждающему воздуху. Уравнение стационарного теплообмена для локального охлаждения модуля можно описать уравнением:

    Где U ’ [Вт / ° C] – это общий коэффициент теплопередачи, который включает передачу тепла от ячеек к поверхности и конвекцию тепла от поверхности к воздуху. Поверхность охлаждения может быть внутренней по отношению к модулю и / или внешнему корпусу модуля.

    Чтобы поддерживать температуру батареи ниже максимальной, необходимо выполнение двух условий.Во-первых, общий коэффициент теплопередачи должен быть достаточным при выполнении уравнения:

    Во-вторых, объем воздушного потока (пассивного или активного) мимо модулей должен быть достаточным для поглощения выделяемого тепла:

    Эти два условия должны быть проверены, и если они не срабатывают, то никакая мощность HVAC не сможет поддерживать охлаждение батареи. Если ограничением является передача тепла через модуль к поверхности и от поверхности к воздуху, то модуль необходимо перепроектировать для лучшей теплопередачи.

    Рекомендации по переходным процессам для определения размера системы охлаждения

    На рисунке 2 показаны примеры профилей нагрузки для различных приложений BESS. Анализ переходных процессов изучает, как система HVAC влияет на температуру батареи при изменении нагрузки.

    Рисунок 2. Примеры суточных циклов (24 часа) для стационарных систем BESS.

    Представленная нестационарная тепловая модель была использована для оценки многих проектных решений, таких как:

    • Определите количество охлаждения, необходимое в конкретном случае использования, на основе профиля нагрузки приложения;
    • Определите, требуется ли ступенчатое охлаждение, и если да, то какие уровни ступенчатости;
    • Определить влияние различных методов контроля температуры;
    • Оценить эффективность регулировки тепловых масс как в модуле, так и в корпусе;
    • Оцените эффективность регулировки воздушных потоков в шкафу и в модулях.

    В качестве примера ISO New England публикует профиль переходной нагрузки для моделирования диспетчеризации частотного регулирования для систем накопления энергии [8] . В переходной модели использовался компонент BESS мощностью 2 МВт / 1 МВтч с литий-ионными батареями с принудительным воздушным охлаждением. Графики на Рисунке 3 показывают 24-часовой отрезок с результирующими циклами HVAC и температурами воздуха в основаниях корпуса для конкретного корпуса и конструкции HVAC. Модель показывает, что, хотя батареи могут генерировать 60 кВт тепла в течение коротких периодов времени, для поддержания заданной температуры воздуха всегда требуется не более 21 кВт охлаждения.На основе анализа переходных процессов размер HVAC может быть уменьшен до одной трети максимальной мгновенной тепловой нагрузки.

    Рис. 3. Результирующие тепловые потоки и температурный профиль для системы BESS 2 МВт / 1 МВт-ч с несколькими ступенями 3-RT для кондиционирования воздуха для охлаждения в течение 1 дня в случае интенсивного использования с данными ISO Новой Англии .

    Достижение сбалансированного распределения воздуха с помощью CFD

    Еще одним ключевым аспектом системы охлаждения является то, как воздух проходит через кожух, чтобы поддерживать батареи в допустимом диапазоне температур. Анализ CFD отлично подходит для расчета пространственных значений температуры, статического давления, скорости и направления воздушного потока.

    Анализ

    CFD помог принять важные проектные решения, такие как:

    • проверить наличие достаточной площади поперечного сечения для воздушного потока через шкаф,
    • выберите места для воздушных заслонок и дефлекторов,
    • определяет оптимальный размер, форму и места расположения приточных каналов,
    • обеспечивает направление для оптимизации положений лопаток в регистрах подачи,
    • определяет значение и расположение воздушных преград между оборудованием или вокруг него, а
    • определяет эффективность дополнительных вентиляторов / нагнетателей в корпусе для увеличения HVAC.

    Анализ CFD был использован для анализа потока воздуха и результирующих температур для корпуса, содержащего батареи с настенными блоками HVAC на обоих концах. В анализе использовались данные о батареях и данные HVAC от соответствующих производителей. На рисунке 4 показаны графические результаты профилей температуры в трех плоскостях по осям x, y и z. Эти профили подробно описывают поток воздуха через корпус и результирующую температуру. Легко увидеть, как холодный воздух (синий) вводится и как он распределяется.Эта информация была использована для улучшения конструкции воздуховодов.

    Рис. 4. Результаты CFD, показывающие плоскости с векторами температуры и воздушного потока.

    Заключение

    Батареи выделяют тепло, как и другое электрическое оборудование, однако по гарантиям производителя требуется низкая температура и очень узкое окно, в котором батареи могут работать. Несмотря на то, что разработка системы терморегулирования для аккумуляторного шкафа накопителя энергии представляет эти уникальные проблемы, инструменты, представленные в этой статье, используются успешно.


    Номенклатура


    Список литературы

     [1] P. P. X. Z. G. C. J. S. C. C. Qingsong Wang, «Тепловой разгоном вызвал пожар и взрыв литий-ионной батареи»,  Journal of Power Sources,  vol.  208, стр. 210-224, 2012.

    [2] С. Г. Т. Ф. Тодд М. Бандхауэр, "Критический обзор тепловых проблем в литий-ионных батареях",  J. Electrochemical Society,  vol. 158, нет. 3, стр. R1-R25, 2011.

    [3] М. О. Л. Л. Дж.Л. X. Х. Г. Лю, "Анализ тепловыделения литий-ионного аккумулятора во время зарядки и разрядки с учетом различных факторов влияния",  J Therm Anal Calorim,  vol. 116, стр. 1001-1010, 2014.

    [4] С. Г. Т. Ф. Ф. Тодд М. Бандхауэр, «Зависимое от температуры электрохимическое тепловыделение в коммерческой литий-ионной батарее», журнал  Journal of Power Sources,  vol. 247, стр. 618-628, 2014.

    [5] С. Ф. Ашкан Назари, «Выработка тепла в литий-ионных батареях с различной номинальной емкостью и химическим составом»,  Прикладная теплотехника,  т.125, с. 1501-1517, 2017.

    [6] «Данные о тепловыделении аккумуляторных батарей», конфиденциально изготовитель аккумуляторов, 2016 г.

    [7] ASHREA STD 16,  Метод испытаний для номинальной мощности комнатного кондиционера и тепловой мощности агрегированного оконечного кондиционера,  2016.

    [8] ISO New England, «Данные имитационного автоматического управления генератором (AGC) заданных значений», [Online]. Доступно: https://www.iso-ne.com/isoexpress/web/reports/grid/-/tree/simulated-agc. [Доступ 2016 г.].

    [9] Д. Ф.-Ф. М. Г.Бретт Саймон, "U.S. Energy Storage Monitor", GTM Research / ESA, 2018.

    Гидравлическая механика жидкометаллических батарей | Обзоры прикладной механики

    Это хорошо известный феномен Холла – Эру, то есть АЭК, что длинноволновая неустойчивость может развиваться на границе раздела криолита и жидкого алюминия [158–161]. Эти нестабильности известны как «плескание» или «нестабильность при качении металлических подушек». Не только потому, что AEC послужили источником вдохновения для первоначальной концепции LMB в Массачусетском технологическом институте [88], стоит более пристально взглянуть на роль нестабильности интерфейса в LMB.Если граница раздела между хорошим электрическим проводником (металл, σ = O (10 6 ) См / м) и плохим (электролит, σ el = O (10 2 ) ) См / м) слегка наклонен относительно горизонтальной плоскости, распределение тока внутри слоев меняется. В металлическом слое (ах) возникают горизонтальные токи возмущения ( I h ), как показано на рис. 11. Эти горизонтальные токи взаимодействуют с вертикальной составляющей генерируемого фонового магнитного поля, т.е.g. токопроводящими линиями, генерирующими силы Лоренца, которые приводят в движение металлический слой. Этот механизм был впервые объяснен Селе [158] для АЭК. Как следствие, возникают гравитационные волны с характерной длиной, равной вертикальному размеру ячеек, которые достигают своей кульминации в колебательном движении алюминия. Амплитуды волн могут стать достаточно большими, чтобы достичь графитовых отрицательных электродов и вызвать короткое замыкание ячейки, тем самым прервав процесс восстановления. Для предотвращения контакта волн с отрицательными электродами при токе ячейки около 350 кА, который считается верхним пределом для современных элементов [162], слой криолита должен быть не менее 4.Требуется толщина 5 см [159]. Эти граничные условия означают, что почти половина напряжения ячейки расходуется на преодоление сопротивления электролита, и соответствующая электрическая энергия преобразуется в тепло [159]. Уменьшение толщины слоя электролита даже на несколько миллиметров привело бы к значительной экономии средств, но это становится невозможным из-за нестабильности плескания. Следует признать, что джоулев нагрев не тратится полностью, потому что он поддерживает высокую температуру ячейки и обеспечивает сильное охлаждение стенок, что позволяет сформировать защитный выступ боковой стенки [160].Прокатка металлических подушек в АЭК, которые обычно имеют прямоугольное поперечное сечение, происходит, если параметр

    β = JBzgΔρCE · LxHE · LyHC

    (12) превышает критическое значение β cr . Здесь J и B z обозначают абсолютные значения плотности тока ячейки и вертикальной составляющей фонового магнитного поля соответственно, Δ ρ CE – разность плотностей криолита и алюминия, и H E , H C и L x , L y относятся к высоте слоя и поперечным размерам AEC соответственно. См. Рис. 12 (слева) для справки. Первый фактор в формуле. (12) – это отношение силы Лоренца к силе тяжести, а последние – отношения высоты слоя к поперечному размеру ячейки.

    Жизненный цикл пластмассового изделия

    Этот документ разработан для лучшего понимания того, как производятся пластмассы, различных типов пластмассы, их многочисленных свойств и областей применения.

    Обзор

    Что такое пластик?

    Пластмасса – это разновидность синтетического или искусственного полимера; во многом похожи на натуральные смолы, содержащиеся в деревьях и других растениях.Словарь Вебстера определяет полимеры как: любое из различных сложных органических соединений, получаемых путем полимеризации, которые можно формовать, экструдировать, отливать в различные формы и пленки или вытягивать в нити, а затем использовать в качестве текстильных волокон.

    Немного истории

    История производства пластмасс насчитывает более 100 лет; однако по сравнению с другими материалами пластик относительно современен. Их использование за последнее столетие позволило обществу добиться огромных технологических успехов.Хотя пластмассы считаются современным изобретением, всегда существовали «натуральные полимеры», такие как янтарь, панцири черепах и рога животных. Эти материалы вели себя очень похоже на производимые сегодня пластмассы и часто использовались так же, как промышленные пластмассы в настоящее время. Например, до шестнадцатого века рога животных, которые при нагревании становились прозрачными и бледно-желтыми, иногда использовались вместо стекла.

    Александр Паркс представил первый искусственный пластик на Большой международной выставке 1862 года в Лондоне.Этот материал, получивший название Parkesine, а теперь называемый целлулоидом, был органическим материалом, полученным из целлюлозы, который при нагревании можно было формовать, но сохранял свою форму при охлаждении. Паркс утверждал, что этот новый материал может делать все, на что способна резина, но по более низкой цене. Он открыл материал, который может быть прозрачным, а также иметь тысячи различных форм.

    В 1907 году химик Лео Хендрик Бэкланд, пытаясь создать синтетический лак, наткнулся на формулу нового синтетического полимера, полученного из каменноугольной смолы.Впоследствии он назвал новое вещество «бакелит». Образовавшийся бакелит нельзя было расплавить. Благодаря своим свойствам электроизолятора, бакелит использовался в производстве высокотехнологичных объектов, включая камеры и телефоны. Он также использовался при производстве пепельниц и как заменитель нефрита, мрамора и янтаря. К 1909 году Бэкланд ввел термин «пластик» для описания этой совершенно новой категории материалов.

    Первый патент на поливинилхлорид (ПВХ), вещество, которое сейчас широко используется в виниловом сайдинге и водопроводных трубах, был зарегистрирован в 1914 году.В этот период был обнаружен и целлофан.

    Пластмассы действительно стали популярны только после Первой мировой войны, поскольку в них использовалась нефть – вещество, которое легче перерабатывать, чем уголь, в сырье. Пластмассы заменяли дерево, стекло и металл в тяжелые времена Первой и Второй мировых войн. После Второй мировой войны новые пластмассы, такие как полиуретан, полиэстер, силиконы, полипропилен и поликарбонат, присоединились к полиметилметакрилату, полистиролу и ПВХ и получили широкое распространение.За этим последуют многие другие, и к 1960-м годам пластмассы стали доступны каждому из-за их недорогой стоимости. Таким образом, пластик стал считаться «обычным» – символом общества потребления.

    С 1970-х годов мы стали свидетелями появления «высокотехнологичных» пластиков, используемых в таких сложных областях, как здравоохранение и технологии. Продолжается разработка новых типов и форм пластмасс с новыми или улучшенными эксплуатационными характеристиками.

    От повседневных задач до наших самых необычных потребностей, пластмассы все чаще обеспечивают эксплуатационные характеристики, удовлетворяющие потребности потребителей на всех уровнях.Пластмассы используются в таком широком диапазоне применений, потому что они уникально способны предлагать множество различных свойств, которые предлагают потребительские преимущества, непревзойденные по сравнению с другими материалами. Они также уникальны тем, что их свойства могут быть настроены для каждого отдельного приложения конечного использования.

    Полимеризация

    Сырье

    Нефть и природный газ – основное сырье, используемое для производства пластмасс. Процесс производства пластмасс часто начинается с обработки компонентов сырой нефти или природного газа в «процессе крекинга».«Этот процесс приводит к превращению этих компонентов в углеводородные мономеры, такие как этилен и пропилен. Дальнейшая обработка приводит к более широкому диапазону мономеров, таких как стирол, винилхлорид, этиленгликоль, терефталевая кислота и многие другие. Затем эти мономеры химически связаны в цепочки, называемые полимерами. Различные комбинации мономеров позволяют получать пластмассы с широким диапазоном свойств и характеристик.

    Пластмассы

    Многие обычные пластики сделаны из углеводородных мономеров.Эти пластмассы производятся путем соединения многих мономеров в длинные цепи, чтобы сформировать основную цепь полимера. Полиэтилен, полипропилен и полистирол являются наиболее распространенными примерами из них. Ниже представлена ​​схема полиэтилена, простейшей пластиковой конструкции.

    Несмотря на то, что основной состав многих пластмасс состоит из углерода и водорода, в них также могут участвовать другие элементы. Кислород, хлор, фтор и азот также присутствуют в молекулярном составе многих пластиков. Поливинилхлорид (ПВХ) содержит хлор.Нейлон содержит азот. Тефлон содержит фтор. Полиэстер и поликарбонаты содержат кислород.

    Характеристики пластмасс

    Пластмассы делятся на две отдельные группы: термопласты и реактопласты. Большинство пластмасс термопластичны, а это означает, что после образования пластика его можно многократно нагревать и преобразовывать. Целлулоид – это термопласт. Это свойство облегчает переработку и переработку. Другая группа, термореактивные, не подлежит переплавке.Как только эти пластмассы будут сформированы, повторный нагрев приведет к разложению материала, а не к расплавлению. Бакелит, полифенолформальдегид, является термореактивным.

    Каждый пластик имеет очень разные характеристики, но большинство пластиков имеют следующие общие характеристики.

    1. Пластмассы могут быть очень устойчивыми к химическим веществам. Учтите, что в вашем доме все чистящие жидкости упакованы в пластик. Предупреждающие надписи, описывающие, что происходит при попадании химического вещества на кожу, в глаза или внутрь, подчеркивают химическую стойкость этих материалов.В то время как растворители легко растворяют некоторые пластмассы, другие пластмассы обеспечивают безопасную, небьющуюся упаковку для агрессивных растворителей.

    2. Пластмассы могут быть как тепловыми, так и электрическими изоляторами. Прогулка по дому укрепит эту концепцию. Рассмотрите все электрические приборы, шнуры, розетки и проводку, которые сделаны или покрыты пластиком. Термостойкость очевидна на кухне с пластиковыми ручками для кастрюль и сковородок, ручками для кофейников, пенопластом холодильников и морозильников, изолированными чашками, холодильниками и посудой для микроволновой печи. Термобелье, которое носят многие лыжники, изготовлено из полипропилена, а наполнитель многих зимних курток – акрил или полиэстер.

    3. Обычно пластмассы очень легкие по весу с различной степенью прочности. Рассмотрим диапазон применения: от игрушек до каркаса космических станций или от тонкого нейлонового волокна в колготках до Kevlar®, который используется в пуленепробиваемых жилетах. Некоторые полимеры плавают в воде, а другие тонут.Но по сравнению с плотностью камня, бетона, стали, меди или алюминия все пластмассы являются легкими материалами.

    4. Пластмассы можно обрабатывать различными способами для производства тонких волокон или очень сложных деталей. Пластмассы можно формовать в бутылки или компоненты автомобилей, такие как приборные панели и крылья. Некоторые пластмассы растягиваются и очень гибкие. Вспенивать можно и другие пластмассы, такие как полиэтилен, полистирол (Styrofoam ™) и полиуретан. Пластмассы можно формовать в барабаны или смешивать с растворителями, чтобы получить клеи или краски. Эластомеры и некоторые пластмассы растягиваются и очень гибкие.

    5. Полимеры – это материалы с неограниченным диапазоном характеристик и цветов. Полимеры обладают множеством неотъемлемых свойств, которые могут быть дополнительно улучшены за счет широкого диапазона добавок для расширения области их применения и применения. Полимеры могут имитировать волокна хлопка, шелка и шерсти; фарфор и мрамор; а также алюминий и цинк.Из полимеров также можно получить продукты, которые не всегда можно найти в природе, такие как прозрачные листы, вспененные изоляционные плиты и гибкие пленки. Пластмассы могут быть отформованы или сформированы для производства многих видов продукции с применением на многих основных рынках.

    6. Полимеры обычно производятся из нефти, но не всегда. Многие полимеры состоят из повторяющихся элементов, полученных из природного газа, угля или сырой нефти. Но повторяющиеся элементы строительных блоков иногда могут быть сделаны из возобновляемых материалов, таких как полимолочная кислота из кукурузы или целлюлоза из хлопкового пуха.Некоторые пластмассы всегда делались из возобновляемых материалов, таких как ацетат целлюлозы, используемый для рукояток отверток и подарочной ленты. Когда строительные блоки могут быть более экономичными из возобновляемых материалов, чем из ископаемого топлива, либо старые пластмассы находят новое сырье, либо вводятся новые пластмассы.

    Производственные процессы

    Присадки

    Многие пластмассы смешиваются с добавками при переработке в готовую продукцию.Добавки вводятся в пластики для изменения и улучшения их основных механических, физических или химических свойств. Добавки используются для защиты пластмасс от разрушающего воздействия света, тепла или бактерий; для изменения таких пластических свойств, как текучесть расплава; для придания цвета; для создания вспененной структуры; обеспечить огнестойкость; и для обеспечения особых характеристик, таких как улучшенный внешний вид поверхности или снижение липкости / трения.

    Пластификаторы – это материалы, включенные в определенные пластики для повышения гибкости и обрабатываемости.Пластификаторы содержатся во многих обертках из пластиковой пленки и в гибких пластиковых трубках, которые обычно используются при упаковке или переработке пищевых продуктов. Все пластмассы, используемые в контакте с пищевыми продуктами, включая добавки и пластификаторы, регулируются Управлением по контролю за продуктами и лекарствами США (FDA), чтобы гарантировать безопасность этих материалов.

    Методы обработки

    Есть несколько различных методов обработки, используемых для изготовления пластмассовых изделий. Ниже приведены четыре основных метода переработки пластмасс для изготовления продуктов, используемых потребителями, таких как полиэтиленовая пленка, бутылки, пакеты и другие емкости.

    1. Экструзия – Пластиковые пеллеты или гранулы сначала загружаются в бункер, затем загружаются в экструдер, который представляет собой длинную нагретую камеру, через которую они перемещаются под действием непрерывно вращающегося шнека. Пластмасса плавится за счет тепла от выполняемой механической работы и горячего металла боковой стенки. В конце экструдера расплавленный пластик вытесняется через небольшое отверстие или головку для придания формы готовому продукту.Когда пластмассовый продукт выдавливается из фильеры, он охлаждается воздухом или водой. Пластиковые пленки и пакеты производятся методом экструзии.

    2. Литье под давлением – Литье под давлением, пластмассовые гранулы или гранулы загружаются из бункера в камеру нагрева. Экструзионный шнек проталкивает пластик через камеру нагрева, где материал размягчается до жидкого состояния. Опять же, механическая работа и горячие боковины плавят пластик. В конце этой камеры смола под высоким давлением нагнетается в охлаждаемую закрытую форму.Как только пластик остынет до твердого состояния, форма открывается, и готовая деталь выбрасывается. Этот процесс используется для изготовления таких продуктов, как масляные ванны, емкости для йогурта, крышки и фитинги.

    3. Выдувное формование – Выдувное формование – это процесс, который используется в сочетании с экструзией или литьем под давлением. В одной из форм, экструзии с раздувом, фильера образует непрерывную полурасплавленную трубу из термопластического материала. Охлажденная форма зажимается вокруг трубки, и затем в трубку вдувается сжатый воздух, чтобы подогнать трубку к внутренней части формы и отвердить растянутую трубку.В целом, цель состоит в том, чтобы получить однородный расплав, сформировать из него трубу с желаемым поперечным сечением и придать ей точную форму продукта. Этот процесс используется для производства полых пластмассовых изделий, и его основным преимуществом является возможность изготавливать полые формы без необходимости соединять две или более отдельных литых под давлением деталей. Этот метод используется для изготовления таких предметов, как коммерческие бочки и бутылки для молока. Другой метод выдувного формования заключается в литье под давлением промежуточной формы, называемой преформой, с последующим нагревом преформы и выдуванием термопластичного пластика в окончательную форму в охлажденной форме. Это процесс изготовления бутылок для газированных безалкогольных напитков.

    4. Ротационное формование – Ротационное формование состоит из замкнутой формы, установленной на машине, способной вращаться по двум осям одновременно. Пластиковые гранулы помещаются в форму, которая затем нагревается в печи для расплавления пластика. Вращение вокруг обеих осей распределяет расплавленный пластик в виде однородного покрытия внутри формы до тех пор, пока деталь не застынет путем охлаждения.Этот процесс используется для изготовления полых изделий, например, больших игрушек или каяков.

    Товары длительного пользования по сравнению с товарами недлительного пользования

    Все типы пластмассовых изделий классифицируются в пластмассовой промышленности как долговечные или недолговечные. Эти классификации используются для обозначения ожидаемого срока службы продукта.

    Товары со сроком полезного использования три года и более называются товарами длительного пользования. К ним относятся бытовая техника, мебель, бытовая электроника, автомобили, а также строительные и строительные материалы.

    Товары со сроком полезного использования менее трех лет обычно относятся к товарам краткосрочного пользования. Общие области применения включают упаковку, мешки для мусора, чашки, столовые приборы, спортивное и развлекательное оборудование, игрушки, медицинские устройства и одноразовые подгузники.

    7 основных пластмасс

    PETE
    Полиэтилентерефталат (ПЭТ или ПЭТ) прозрачный, прочный и обладает хорошими газо- и влагонепроницаемыми свойствами, что делает его идеальным для производства газированных напитков и других пищевых контейнеров.Тот факт, что он имеет высокую температуру использования, позволяет использовать его в таких устройствах, как подогреваемые подносы для предварительно приготовленных пищевых продуктов. Термостойкость и прозрачность для микроволн делают ее идеальной нагреваемой пленкой. Он также находит применение в таких разнообразных конечных областях, как волокна для одежды и ковров, бутылок, пищевых контейнеров, ленты и инженерные пластмассы для прецизионных формованных деталей.

    ПНД
    Полиэтилен высокой плотности (HDPE) используется для многих упаковочных приложений, поскольку он обеспечивает превосходные водонепроницаемые свойства и химическую стойкость.Тем не менее, HDPE, как и все типы полиэтилена, ограничен теми приложениями для упаковки пищевых продуктов, которые не требуют барьера для кислорода или CO2. В виде пленки HDPE используется в упаковках для снэков и вкладышах для ящиков с хлопьями; в форме выдувных бутылок для бутылок из-под молока и негазированных напитков; и в форме ванн, полученных литьем под давлением, для упаковки маргарина, взбитых начинок и деликатесов. Поскольку полиэтилен высокой плотности обладает хорошей химической стойкостью, он используется для упаковки многих бытовых и промышленных химикатов, таких как моющие средства, отбеливатель и кислоты.Обычно HDPE используется для изготовления ящиков для напитков, подносов для хлеба, а также пленок для продуктовых мешков и бутылок для напитков и бытовой химии.

    ПВХ
    Поливинилхлорид (ПВХ) обладает отличной прозрачностью, химической стойкостью, долговременной стабильностью, хорошей атмосферостойкостью и стабильными электрическими свойствами. Виниловые изделия можно условно разделить на жесткие и гибкие материалы. Жесткие конструкции сконцентрированы на строительных рынках, включая трубы и фитинги, сайдинг, жесткие полы и окна.Успех ПВХ в производстве труб и фитингов можно объяснить его стойкостью к большинству химикатов, непроницаемостью для бактерий и микроорганизмов, коррозионной стойкостью и прочностью. Гибкий винил используется в оболочке проводов и кабелей, изоляции, пленке и листе, гибких покрытиях для пола, изделиях из синтетической кожи, покрытиях, мешках для крови и медицинских трубках.

    ПВД
    Полиэтилен низкой плотности (LDPE) преимущественно используется в производстве пленок из-за его прочности, гибкости и прозрачности.LDPE имеет низкую температуру плавления, что делает его популярным для использования там, где необходима термосварка. Обычно LDPE используется для производства гибких пленок, таких как пленки, используемые для сухой чистки пакетов для одежды и для производства пакетов. LDPE также используется для производства некоторых гибких крышек и бутылок, и он широко используется в проводах и кабелях благодаря своим стабильным электрическим свойствам и технологическим характеристикам.

    PP
    Полипропилен (ПП) обладает отличной химической стойкостью и широко используется в упаковке.Он имеет высокую температуру плавления, что делает его идеальным для горячего розлива жидкостей. Полипропилен присутствует во всем: от гибкой и жесткой упаковки до волокон для тканей и ковров, а также крупных формованных деталей для автомобилей и потребительских товаров. Как и другие пластмассы, полипропилен обладает отличной устойчивостью к воде, растворам солей и кислот, разрушающим металлы. Типичные области применения включают бутылки для кетчупа, емкости для йогурта, бутылки с лекарствами, бутылки для блинного сиропа и кожухи автомобильных аккумуляторов.

    PS
    Полистирол (ПС) – это универсальный пластик, который может быть жестким или вспененным. Полистирол общего назначения прозрачный, твердый и хрупкий. Его прозрачность позволяет использовать его, когда важна прозрачность, например, в медицинской и пищевой упаковке, в лабораторной посуде и в некоторых электронных устройствах. Пенополистирол (EPS) обычно экструдируется в лист для термоформования в лотки для мяса, рыбы и сыров, а также в контейнеры, такие как ящики для яиц. EPS также непосредственно формуют в чашки и ванны для сухих продуктов, таких как обезвоженные супы.Как вспененные листы, так и формованные ванны широко используются в ресторанах на вынос благодаря их легкости, жесткости и отличной теплоизоляции.

    Прочие пластмассы
    Помимо наиболее распространенных, описанных выше, существует множество других пластиков, например, нейлон, сополимеры АБС, полиуретаны и полиметилметакрилат.

    Использование пластмасс

    Знаете вы об этом или нет, но пластик играет важную роль в вашей жизни. Универсальность пластмасс позволяет использовать их во всем: от автомобильных запчастей до деталей кукол, от бутылок для безалкогольных напитков до холодильников, в которых они хранятся. От автомобиля, в котором вы едете на работу, до телевизора, который вы смотрите дома, пластмассы помогают сделать вашу жизнь проще и лучше. Так почему же пластмассы стали так широко использоваться? Как пластик стал предпочтительным материалом для стольких разнообразных применений?

    Ответ прост: пластмассы могут обеспечить то, что потребители хотят и в чем нуждаются, по экономичным ценам.Пластмассы обладают уникальной способностью изготавливаться для удовлетворения очень специфических функциональных потребностей потребителей. Так что, может быть, есть еще один актуальный вопрос: чего я хочу? Независимо от того, как вы ответите на этот вопрос, пластик, вероятно, удовлетворит ваши потребности.

    Если продукт сделан из пластика, на то есть причина. И, скорее всего, причина в том, чтобы помочь вам, потребителю, получить то, что вы хотите: здоровье. Безопасность. Спектакль. и значение. Пластмассы делают это возможным®.

    Покупки

    Просто подумайте об изменениях, которые мы наблюдали в продуктовом магазине за последние годы: пластиковая пленка помогает сохранять мясо свежим, защищая его от тычков и уколов пальцами других покупателей; пластиковые бутылки означают, что вы действительно можете поднять бутылку с соком эконом-размера, и если вы случайно уроните эту бутылку, она устойчива. В любом случае пластик помогает сделать вашу жизнь проще, здоровее и безопаснее.

    Продуктовая тележка vs.Панель корпуса с защитой от вмятин

    Plastics также поможет вам получить максимальную отдачу от некоторых дорогостоящих товаров, которые вы покупаете. Пластик помогает делать портативные телефоны и компьютеры действительно портативными. Они помогают основным приборам, таким как холодильники или посудомоечные машины, противостоять коррозии, служат дольше и работают более эффективно. Пластиковые автомобильные крылья и панели кузова устойчивы к звукам, поэтому вы можете уверенно путешествовать по парковке продуктового магазина.

    Упаковка

    Современная упаковка, такая как термосвариваемые пластиковые пакеты и обертки, помогает сохранять продукты свежими и свободными от загрязнений.Это означает, что ресурсы, которые пошли на производство этой еды, не тратятся зря. То же самое, когда вы приносите еду домой: пластиковые упаковки и закрывающиеся контейнеры защищают ваши остатки – к большому огорчению детей во всем мире. Фактически, эксперты по упаковке подсчитали, что каждый фунт пластиковой упаковки может сократить количество пищевых отходов на 1,7 фунта.

    Plastics также может помочь вам принести домой больше продукта с меньшим количеством упаковки. Например, всего 2 фунта пластика могут доставить 1300 унций – примерно 10 галлонов – такого напитка, как сок, газированная вода или вода.Вам понадобится 3 фунта алюминия, чтобы доставить домой такое же количество продукта, 8 фунтов стали или более 40 фунтов стекла. Пластиковые пакеты не только требуют меньше энергии для производства, чем бумажные пакеты, но и экономят топливо при транспортировке. Для перевозки такого количества бумажных пакетов, которое умещается в одном грузовике пластиковых пакетов, требуется семь грузовиков. Пластик делает упаковку более эффективной, что в конечном итоге позволяет экономить ресурсы.

    Облегчение

    Инженеры по пластмассам всегда работают над тем, чтобы сделать еще больше с меньшим количеством материалов.С 1977 года 2-литровая пластиковая бутылка для безалкогольных напитков уменьшилась с 68 граммов до 47 граммов сегодня, что представляет собой сокращение на 31 процент на бутылку. В 2006 году это позволило сэкономить более 180 миллионов фунтов на упаковке всего лишь 2-литровых бутылок для безалкогольных напитков. Пластиковый кувшин для молока емкостью 1 галлон подвергся аналогичному уменьшению и весит на 30 процентов меньше, чем 20 лет назад.

    Делать больше с меньшими затратами помогает сэкономить ресурсы другим способом. Это помогает экономить энергию. Фактически, пластик может играть важную роль в энергосбережении.Просто посмотрите на решение, которое вас просят принять на кассе продуктового магазина: «Бумага или пластик?» Производство пластиковых пакетов генерирует меньше парниковых газов и использует меньше пресной воды, чем производство бумажных пакетов. Для производства пластиковых пакетов требуется меньше энергии, чем для производства бумажных пакетов, они также позволяют экономить топливо при транспортировке. Для перевозки такого количества бумажных пакетов, которое умещается в одном грузовике пластиковых пакетов, требуется семь грузовиков.

    Пластмассы в жилищном строительстве

    Пластмассы также помогают экономить энергию в вашем доме.Виниловый сайдинг и окна помогают сократить потребление энергии и снизить счета за отопление и охлаждение. Кроме того, по оценкам Министерства энергетики США, использование пенопласта в домах и зданиях ежегодно может сэкономить более 60 миллионов баррелей нефти по сравнению с другими видами изоляции.

    Те же принципы применяются к таким приборам, как холодильники и кондиционеры. Пластиковые детали и изоляция помогли повысить их энергоэффективность на 30–50 процентов с начала 1970-х годов.Опять же, эта экономия энергии помогает снизить ваши счета за отопление и охлаждение. И бытовая техника работает тише, чем в более ранних моделях, в которых использовались другие материалы.

    Срок службы

    Механическая переработка

    Переработка пластиковой упаковки из бывшего в употреблении потребителя началась в начале 1980-х годов в результате государственных программ депонирования бутылок, которые обеспечили стабильную поставку возвращенных бутылок из ПЭТЭ. С добавлением в конце 1980-х годов переработки молочных кувшинов из полиэтилена высокой плотности, переработка пластмасс постоянно растет, но по сравнению с конкурирующими упаковочными материалами.

    Примерно 60 процентов населения США – около 148 миллионов человек – имеют доступ к программе переработки пластмасс. Двумя распространенными формами сбора являются: сбор у обочины – когда потребители помещают указанные пластмассы в специальный контейнер, который будет забирать государственная или частная транспортная компания (примерно 8550 общин участвуют в переработке у обочины), и пункты выдачи – где потребители забирают свои вторсырье на центральный объект (12 000). Большинство программ обочины собирают более одного типа пластиковой смолы; обычно и ПЭТ, и ПЭНД.После сбора пластмассы доставляются на предприятие по рекуперации материалов (MRF) или на перегрузчик для сортировки на отдельные потоки смолы для увеличения ценности продукта. Затем отсортированный пластик упаковывается в тюки, чтобы сократить расходы на доставку переработчикам.

    Рекультивация – это следующий этап, на котором пластмассы измельчаются на хлопья, промываются для удаления загрязняющих веществ и продаются конечным пользователям для производства новых продуктов, таких как бутылки, контейнеры, одежда, ковры, пластмассовые пиломатериалы и т. Д. -потребитель пластмасс сегодня более чем в пять раз больше, чем в 1986 году, увеличившись с 310 компаний до 1677 в 1999 году.Число конечных применений переработанного пластика продолжает расти. Федеральное правительство и правительство штата, а также многие крупные корпорации в настоящее время поддерживают рост рынка посредством политики преференций при покупке.

    В начале 1990-х годов озабоченность по поводу предполагаемого сокращения емкости свалок стимулировала усилия законодательных органов по введению обязательного использования переработанных материалов. Мандаты как средство расширения рынков могут вызывать беспокойство. В мандатах могут не учитываться характеристики здоровья, безопасности и производительности.Мандаты искажают экономические решения и могут привести к неоптимальным финансовым результатам. Более того, они не могут признать преимущества жизненного цикла альтернатив окружающей среде, таких как эффективное использование энергии и природных ресурсов.

    Переработка сырья

    Пиролиз заключается в нагревании пластмасс в отсутствии или почти полном отсутствии кислорода для разрушения длинных полимерных цепей на маленькие молекулы. В мягких условиях полиолефины могут давать масло, подобное нефти.В особых условиях могут образовываться такие мономеры, как этилен и пропилен. Некоторые процессы газификации дают синтез-газ (смеси водорода и монооксида углерода называются синтез-газом или синтез-газом). В отличие от пиролиза, горение – это окислительный процесс, при котором выделяется тепло, углекислый газ и вода.

    Химическая переработка – это особый случай, когда конденсационные полимеры, такие как ПЭТ или нейлон, вступают в химическую реакцию с образованием исходных материалов.

    Сокращение источников выбросов

    Сокращение источников выбросов привлекает все большее внимание как важный вариант сохранения ресурсов и управления твердыми отходами.Снижение количества источников, часто называемое «предотвращением образования отходов», определяется как «действия по сокращению количества материала в продуктах и ​​упаковке до того, как этот материал попадет в систему управления твердыми бытовыми отходами».

  • Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
