Подключение насоса Грундфос – Как подключить насос Грундфос к электричеству

24 Марта 2022

Просмотров:  64247

Время чтения:  5 минут

Содержание

Способы подключения насоса Grundfos

Коротко о главном

Желание перемонтировать систему отопления из естественной циркуляции в принудительную, всегда сопровождается необходимостью установки насосного оборудования. В этом случае возникает вопрос «как подключить насос Грундфос к электричеству». Что выполнить монтаж качественно, необходимо применить один из распространенных способов.

Насос в системе

Способы подключения насоса Grundfos

Подключение насоса Грундфос к электричеству может выполняться различными способами. Выбирают его с учетом того, в каком месте размещено устройство и каковы особенности обогреваемого помещения.

Чтобы выполнить подключение насоса Грундфос к электросети на 220 В, нужно использовать один из предложенных способов:

• Подключение насоса Grundfos производится напрямую к источнику электрического питания (розетке или напрямую к проводке).
• Прибор можно подключить к источнику бесперебойного питания. ИБП в свою очередь имеет постоянное подключение к электрической сети.

Первая схема подключения насоса Grundfos наиболее распространена среди пользователей из-за своей простоты и экономичности использования. Однако при неожиданном отключении электроэнергии явное преимущество имеет второй вариант, так как ИБП способно поддерживать работу электрических приборов еще некоторое время.

Купить циркуляционный насос и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

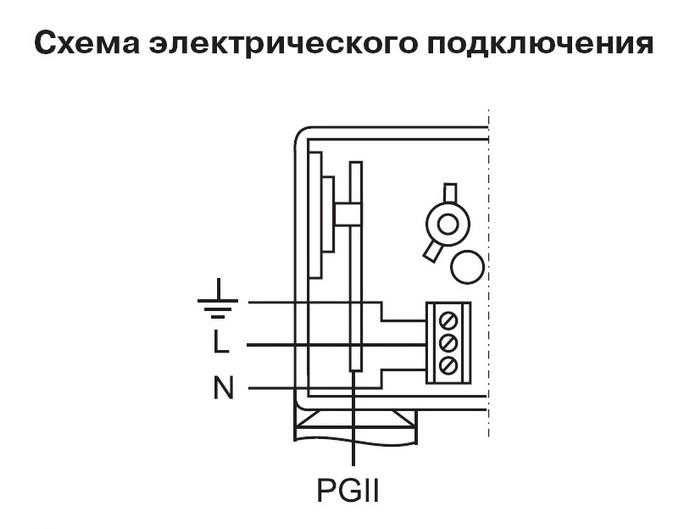

Схема насоса Grundfos

Внимание! В случае если отключение электричества в районе является большой редкостью и, как правило, сопровождается оповещениями, то схема подключения насоса Грундфос с ИБП не актуальна.

Это же правило относится, если в частном доме имеется дополнительный источник питания, на случай отключения электричества (например, генератор).

Сдвоенная модель

Как подключить насос Grundfos к электричеству при помощи кабеля и вилки

Для работы потребуется установка электрической розетки недалеко от устройства. Выбирается одинарная, чтобы подключение сторонних приборов не мешало нормальной работе прибора.

Некоторые модели насосов комплектуются производителем электрическим кабелем с вилкой, что является явным преимуществом. В противном случае придется доукомплектовывать прибор необходимыми элементами.

Так как в комплектацию с прибором входит трехжильный провод, то это говорит о необходимости проведения заземления, если такого нет в частном владении. Заземление необходимо для обеспечения безопасности при использовании прибора.

Насос с проводом в комплектации

Внимание! Контакт корпуса насоса с оголенным участком провода под напряжением 220 В способствует переносу напряжения на внешнюю обшивку. Случайное прикосновение к такому оборудованию может привести к летальному исходу.

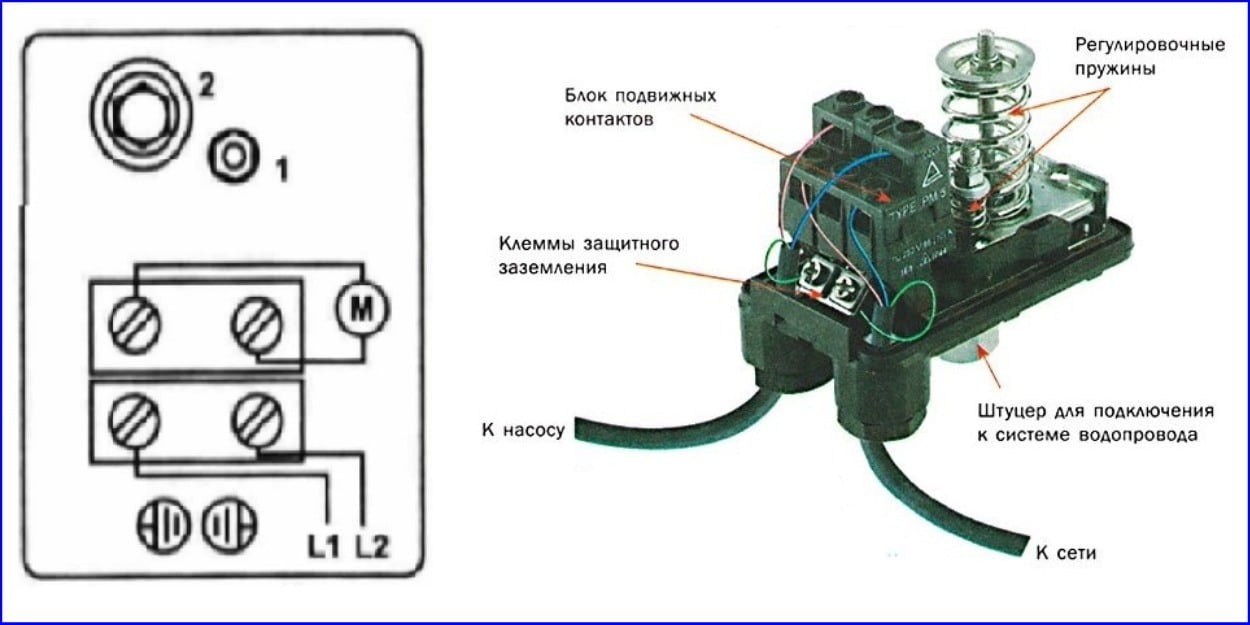

Схема подключения циркуляционного насоса Grundfos трехфазного к заземлению:

• Если в частном доме или квартире уже имеется заземляющая жила, то процесс подключения очень прост. Достаточно отыскать нужный провод и выполнить подключение зеленого провода от устройства к проводу с помощью клемм быстро-контакт.
• Если в квартире нет заземляющего кабеля, осмотрите щиток на площадке и произведите подключение через него.
• В случае если первые два варианта не подошли, то можно подключиться к молниеотводу, расположенному на крыше дома. Он имеет самостоятельное подключение к заземляющему контуру.
• На крайний случай, если установка прибора проводится в частном доме, то возникнет необходимость в самостоятельном обустройстве заземляющего контура. Для этого на земле монтируется треугольник из металлической проволоки на северной стороне здания. Контур вкапывается в землю и подключается к дому через металлическую полоску.

Заземляющий контур

Стационарное подсоединение

Отличие от предыдущего варианта лишь в том, что подключение осуществляется без использования вспомогательных средств – в данном случае это были электрические вилка и розетка. Но при стационарном подключении необходим монтаж устройства защитного отключения. Прибор можно заменить однополюсным автоматом, пустив через него жилу с фазой. Даже при таком способе установки насоса не нужно игнорировать подключения к заземлению.

Подключение через ИБП

Предпочтительнее всего использовать именно этот способ, но в некоторых случаях он не целесообразен. Независимая работа системы в случае отключения электричества, всегда лучше, чем ее остановка. Исходя из мощности циркуляционного насоса подбирается устройство ИБП.

В видео рассказывают, как подключить циркуляционный насос Grundfos

Коротко о главном

Ознакомившись со всеми возможными методами подключения к электрической сети, необходимо самостоятельно остановить выбор на наиболее подходящем из них исходя из индивидуальных условий эксплуатации прибора. Если на первом месте стоит функциональность и качество обслуживания, то лучше выбрать подключение через ИБП. При нецелесообразности использования ИБП стоит остановить выбор на прямом подключении в сеть или через розетку.

Какой способ подключения насоса Grundfos выбрали вы?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

проверка, разборка и устранение неисправности (поломки)

Автор: Компания FULLSAR HOUSE

Люди, у которых в доме собственная система отопления уже давно не рассчитывают на естественную циркуляцию теплоносителя, поэтому горячая вода по трубам перемещается благодаря циркуляционному насосу.

А если брать во внимание тот факт, что большинство систем отопления ставят в частных домах, то хозяевам будет очень далеко до мастерских и центров по ремонту. Поэтому каждый владелец системы отопления должен знать, как самому вернуть насос к жизни.

Ведь он может выйти из строя даже когда на улице -30 градусов по Цельсию, в таком случае ремонт нужно провести оперативно. Сегодня мы вам расскажем, как выполняется ремонт циркуляционного насоса отопления своими руками.

насос циркуляционный для отопления



• Распространенные неисправности и способы их устранения

  • Насос не издает никаких звуков и не работает

  • После непродолжительной работы насос сам по себе выключается

  • При запуске насос крутится и гоняет теплоноситель, но во время работы сильно гудит

• Насос работает, но сильно вибрирует

• Насос создает слабый напор циркуляции теплоносителя

• Насос сильно нагревается даже когда котел холодный

• Как разобрать циркуляционный насос

• Фото надежных моделей циркуляционного насоса

Распространенные неисправности и способы их устранения

Насос при запуске насоса сильно гудит, но рабочее колесо не крутится.

Обычно такое происходит в том случае, если сам вал двигателя окислился или сильно заржавел.

Это случается по причине того, что насос был установлен под наклоном от горизонтального ориентира, либо из-за долгого простоя циркуляционного насоса без использования.

насос циркуляционный для отопления вихрь



Процесс восстановления работоспособности проводится таким образом:

• Первым делом нужно отключить полностью прибор от электросети.
• Слить теплоноситель из насоса и прилегающего контура трубопровода.
• Выкрутить все соединения трубопровода (так называемые американки), снять мотор вместе с ротором.
• Возьмите прочный пластиковый предмет или деревянный предмет, оперитесь им о корпус насоса и силой сместите крыльчатку с мертвого положения. После этого насос следует собрать в обратной последовательности, поначалу он будет шумновато работать, но постепенно он притрется и стихнет.

насос циркуляционный



В редких случаях насос начинает гудеть после попадания под рабочее колесо постороннего предмета. В такой ситуации насос разбирается по вышеописанной инструкции, инородное тело извлекается, а затем сборка производится в обратном порядке.

Только теперь перед входом теплоносителя нужно установить фильтрующую сетку, чтобы подобная неисправность не случалась в будущем.

насос циркуляционный вихрь



Насос не издает никаких звуков и не работает

В этом случае следует искать неисправность в питающей розетке или выключателе. В диагностике вам поможет индикаторная отвертка для определения фазы или мультиметр. Если с питанием в розетке все в порядке, то стоит прозвонить кабель на обрыв.

насос циркуляционный JEMIX



Если и здесь все нормально, то тогда с вероятностью в 90% произошло пробитие обмотки двигателя. Тогда циркуляционный насос идет под замену, так как восстановлением обмотки никто не занимается.

насос циркуляционный Grundfos



Самостоятельно монтируем циркуляционный насос и проверяем, либо для этой работы вызываем мастера на дом.

После непродолжительной работы насос сам по себе выключается

Это обычно случается из-за того, что вода в отопительном контуре чрезвычайно сильно минерализована, поэтому на крыльчатке появляются по время работы известковые отложения.

• Здесь работа по восстановлению не особо сложная, нужно всего лишь разобрать демонтировать насос, а затем разобрать (просто выкрутить несколько болтов по периметру прибора).
• Далее производится чистка крыльчатки, отлично подойдет щетка и теплая вода с лимонной кислотой.
• После этого рабочий механизм промывается под проточной водой. В завершении работы выполняется сборка циркуляционного насоса и последующая установка.

насос циркуляционный Wilo Star



При запуске насос крутится и гоняет теплоноситель, но во время работы сильно гудит

Такое происходит по причине сильного завоздушивания системы отопления. Для восстановления нормальной работы насоса, необходимо добавить воды в систему или антифриза, а потом удалить воздух из всех труб и радиаторов.

Насос работает, но сильно вибрирует

У этого всего 2 причины:

• Ротор каким-то образом сместился со штатной оси вращения;
• Износился подшипник рабочего вала.

насос циркуляционный JEMIX



Проблема решается заменой подшипника (если это возможно), либо заменой насоса.

Насос создает слабый напор циркуляции теплоносителя

Основные причины:

• Рабочее колесо насоса крутится в обратную сторону.
• В распределительной электрической коробке ошибочно подсоединена проводка (при 3-фазном подключении).
• Повышенная густота теплоносителя (это может случиться из-за того, что в систему была набрана грязная вода после проведения ремонтных работ на магистрали водоснабжения).
• Засорился фильтрующий элемент системы отопления.

насос циркуляционный Oasis



Решается данная неисправность в зависимости от причины.

Насос сильно нагревается даже когда котел холодный

Чрезмерный нагрев насоса на холодном теплоносителе свидетельствует о том, что он работает на повышенной нагрузке. Поэтому его следует самостоятельно разобрать и всё проверить или отдать в центр по диагностике, где эту работу выполнят квалифицированные мастера.

насос циркуляционный для отопления



Как разобрать циркуляционный насос

Нужно понимать, что качественный ремонт без разборки самого агрегата провести невозможно, поэтому нужно научиться его грамотно разбирать.

Первым делом насос следует отключить от электросети.

1. Для отключения кабеля от распределительной коробки нужно убрать корпус с питающего блока насоса.
2. После этого надо перекрыть шаровые краны по краям от насоса, делается это для того, чтобы основная часть теплоносителя так и осталась в системе.
3. Потом выкручиваются все болты из корпуса циркуляционного насоса, для этого используется торцовый ключ или шестигранник

насос циркуляционный для отопления



Обратите внимание! Вы можете столкнуться с такой неприятностью, что крепежные элементы основательно прикипели. Здесь вам поможет популярное средство WD-40, через полчаса вы можете опять попробовать открутить болт. Это средство характеризуется повышенной текучестью, поэтому его часто используют не только в быту, но и сантехники с автослесарями.

Затем осторожно снимается крышка агрегата, там вы увидите сам двигатель насоса, а также крыльчатку, которая и перегоняет воду в системе.

Вам надо убрать ротор, крепится он несколькими болтами по кругу. После этого вам откроется полный доступ ко всем частям устройства, тогда вам будет проще провести диагностику и выполнить ремонт.

насос циркуляционный Wester



Мы уверены, что данный материал вы сможете применить на практике и провести грамотный ремонт циркуляционного насоса котла. Удачи вам!

Фото надежных моделей циркуляционного насоса

насос циркуляционный вихрь



насос циркуляционный Wester
