Правильная схема подключения батарей отопления важна для стабильной и надежной работы отопительного прибора с максимальной теплоотдачей. К сожалению, не все монтажники обладают нужной квалификацией для выбора оптимальной схемы подключения радиаторов отопления. В конце этой статьи будут приведены примеры “из жизни” как делать не надо.

Итак, существуют две основные системы отопления – однотрубная и двухтрубная. В большинстве типовых домов с центральным отоплением установлена однотрубная система отопления. Такая система отопления требует более высокого давления теплоносителя в процессе эксплуатации. Поэтому мы настоятельно рекомендуем вам ставить в такую систему отопления только биметаллические радиаторы, запас прочности которых намного превосходит максимальное давление в однотрубной системе. Для максимальной теплоотдачи радиатора отопления подающая телоноситель труба должна подключатся к верхнему патрубку радиатора.

Вода в однотрубной системе отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Перед каждым радиатором обязательно ставится перемычка ( байпас ), чтобы уменьшить теплопотери на этажах и не прервать ток воды в случае отключения радиатора. Разумеется, проходя через множество радиаторов до первого этажа, теплопотери воды все равно будут, по-этому целесообразно на нижних этажах устанавливать большее количество секций радиаторов. Подача воды может также осуществляться снизу вверх. Для удобства использования радиаторов и поддержания комфортной температуры помещений в однотрубной системе устанавливают шаровые краны и термовентили.

В двухтрубной системе отопления теплоноситель подается в радиатор по одной трубе, а отводится по другой. То есть, остывшая вода уже не подаётся в ту же трубу, а отводится в возвратный канал “обратку”. Температура теплоносителя в таких системах одинакова на всех этажах. Перемычка (байпас) в двухтрубных системах отопления не устанавливается.

Шаровые краны и термовентили устанавливаются так же, как в однотрубной системе.

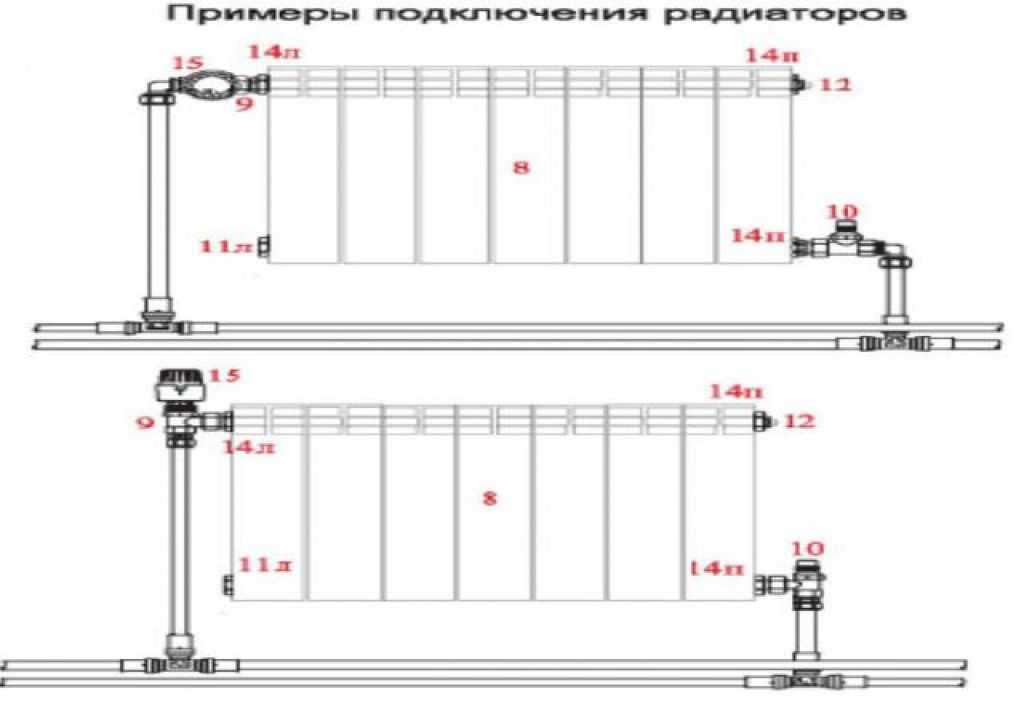

Схема подключения 1

Верхняя подача, боковое подключение, радиатор не длиннее 12 секций, прямая стена под окном.

Схема подключения 2

Верхняя подача, радиатор длиннее 12 секций, диагональное подключение.

Схема подключения 3

Верхняя подача, стояк проложен внутри стены.

Схема подключения 4

Верхняя подача, радиатор устанавливается в нишу.

Схема подключения 5

Верхняя подача, радиатор устанавливается в нишу, длина более 12 секций.

Схема подключения 6

Нижняя подача теплоносителя, регулирующий вентиль устанавливается на подающий отвод.

Схема подключения 7

Универсальный тип подключения. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

Схема подключения 8

Универсальный тип подключения. Удобен для подключения двух и более радиаторов от одного стояка. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

После выбора схемы подключения радиаторов отопления правильно подберите запорную и регулирующую арматуру. Не стоит доверять этот выбор сантехникам. Как правило, у знакомых продавцов покупаются шаровые краны стандартных недорогих серий, не всегда оригинальные, и устанавливаются по цене оригинальных полнопроходных кранов. Отличить полнопроходной кран довольно сложно, если у вас под рукой нет аналогичного крана стандартной серии.

На фото два одинаковых шаровых крана BUGATTI разных серий. Внутренний диаметр полнопроходной серии соответсвует диаметру трубы. Диаметр стандартной серии меньше диаметра трубы на 30 %

Слева –  усиленная, полнопроходная серия (300)

Справа –  стандартная серия (600)

Теплоноситель в системах центрального отопления бывает нелучшего качества. Это также одна из причин, по которой желательно устанавливать только полнопроходные серии шаровых кранов и термостатических вентелей.

Термостатические вентили – ручные или автоматические всегда ставятся на подающую трубу.

На фото: Радиатор Royal Thermo Biliner, вентиль ручной регулировки, полнопроходной шаровой кран.

Радиаторные пробки снабжены силиконовыми или паронитовыми прокладками и закручиваются специальным пластиковым шестигранным ключом для радиаторных пробок (фитингов) с усилием не более 20 Нм. Затягивание радиаторных пробок (проходных гаек) газовыми или разводными ключами недопустимо ! Это приведет к повреждению эмали пробок , повреждению и выдавливанию прокладок  и срыву резьбы коллектора радиатора. Наматывание льна (пакли), фум ленты на резьбу радиаторных пробок так же недопустимо.

Напоминаем, что в каждом гарантийном талоне, любого производителя радиаторов, написано, что гарантия будет действовать только в случае установки отопительного прибора специализированной организацией с профилирующей лицензией на этот вид деятельности, с составлением акта ввода в эксплуатацию.

Ниже, реальные примеры работ “мастеров”, которые не только лишают гарании на отопительный прибор и портят эстетический вид помещения, но и могут подвергнуть опасности здоровье и имущество граждан.

Схемы подключения радиаторов отопления в многоквартирном доме

Содержание

1. Возможные схемы подключения радиаторов отопления
2. Виды систем отопления
3. Однотрубные
4. Двухтрубная разводка
5. Где ставить радиаторы
6. Схемы подключения радиаторов
7. Радиаторы с нижним подключением
8. Батареи отопления с боковым подключением
9. Вариант №1. Диагональное подключение
10. Вариант №2. Одностороннее
11. Вариант №3. Нижнее или седельное подключение
12. Как грамотно выполнить подключение батарей отопления — схемы и способы
13. Схемы отопления
14. Что важно учесть при выборе места установки радиатора?
15. Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления
16. Схемы подключения радиаторов
17. Как правильно провести подключение?
18. Какой материал выбрать для подключения батарей?
19. Заключение по теме
20. Схемы подключения радиаторов отопления в частном доме
21. Боковая схема или боковое подключение
22. Нижнее подключение
23. Диагональная схема подключения радиаторов
24. Как выбрать схему подключения радиаторов?
25. Самотечная система отопления и схема ее реализации
26. Однотрубная система отопления
27. Коллекторная схема системы отопления
28. Попутная схема отопления

Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

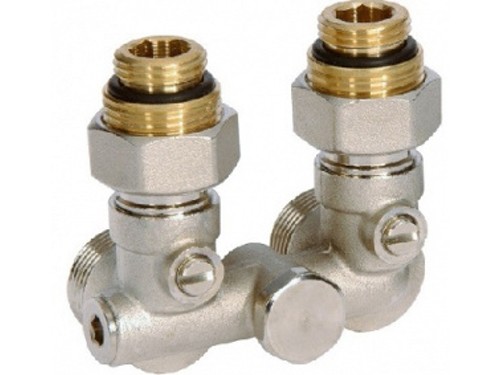

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

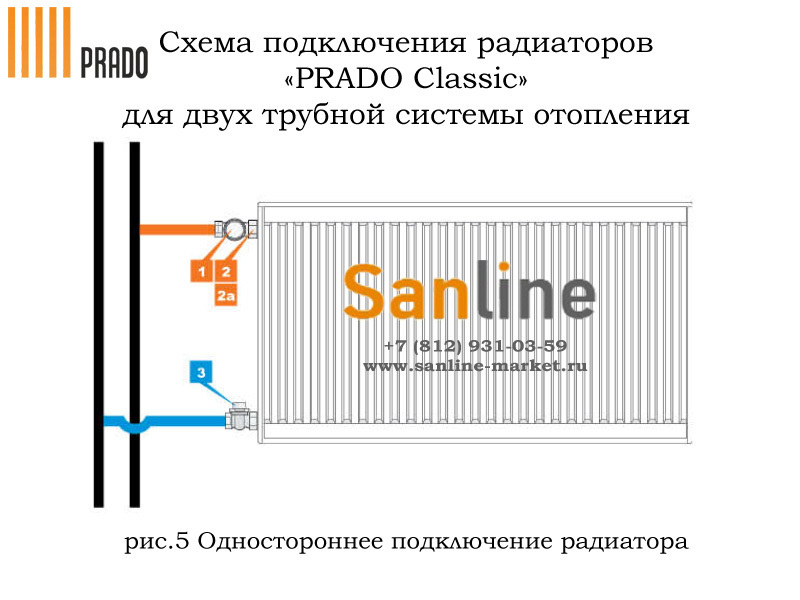

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Как грамотно выполнить подключение батарей отопления — схемы и способы

Если в доме красиво, но холодно, жить в нем будет не очень комфортно. Поэтому сборка инженерных коммуникаций — дело очень ответственное. Если она осуществляется самостоятельно, специалисты рекомендуют сначала максимально подробно изучить все особенности монтажа. Мы же поговорим о том, как подключить радиатор и какую схему выбрать для максимальной его теплоотдачи.

Перед тем как говорить о вариантах подключения радиаторов. стоит остановиться на существующих схемах отопления, выборе наиболее удачного места для установки радиатора, а также на описании способов циркуляции теплоносителя

Схемы отопления

Для обслуживания многоквартирных и частных домов сегодня активно используются две системы отопления — однотрубная и двухтрубная.

Однотрубная схема предполагает подачу горячего теплоносителя сверху дома, а затем его распределение по отопительным приборам, установленным в каждой квартире. У такой системы есть один серьезный недостаток. Она не позволяет регулировать температуру, которую создают отопительные приборы, без дополнительного монтажа специальных приспособлений. И еще один весомый минус — добравшись до нижних этажей, теплоноситель заметно остывает, поэтому в квартирах тепла не хватает.

Двухтрубная система полностью лишена подобных моментов. Это более эффективная схема из существующих отопительных систем. Ведь в ней горячая вода в батарею подается по одному стояку, а потом по другому — обратке — уходит назад в общую схему. Отдельные батареи подключаются к системе параллельно, поэтому в каждом отопительном приборе температура теплоносителя примерно одинакова. Ее можно регулировать, установив на радиатор терморегулятор. И это еще одно преимущество подобной организации отопления.

Что важно учесть при выборе места установки радиатора?

При выборе места подключения батареи важно учитывать, что функции этого прибора заключаются не только в обеспечении тепла, но и в защите помещения от проникновения холода извне. Именно поэтому радиаторы устанавливаются в местах, наиболее слабых с этой точки зрения — под подоконниками. Так они отсекают поток холодного воздуха, который проникает в комнату через окно или балконный блок.

Существует готовая схема расположения отопительных батарей. Монтажные расстояния определены согласно существующим нормам СНиП. Они позволяют получать в итоге максимальную теплоотдачу. Поэтому стоит обязательно о них упомянуть.

Обратите внимание! Размещать батареи необходимо на расстоянии 12 см от пола, 10 см от подоконника и 2 см от стены. Нарушать эти нормы не рекомендуется.

Дополнительное оборудование и способы циркуляции теплоносителя в системе отопления

Как правильно подключить отопление

Прежде чем переходить к описанию схем подключения отопления, стоит рассказать об оборудовании, которое понадобится в момент его проведения.

Вода внутри системы может циркулировать естественным и принудительным способом. Второй вариант предполагает подключение циркуляционного насоса. Он проталкивает горячую воду, помогая ей добираться до самых труднодоступных мест. Для того чтобы это осуществить, насос необходимо вмонтировать в общую систему, выбрав место непосредственно у котла.

Обратите внимание! Подключая циркуляционный насос, мы делаем систему отопления энергозависимой. В случае возникновения перебоев с электроснабжением она работать не будет.

Но инженеры давно придумали приспособление, которое позволяет перенастроить принудительную циркуляцию теплоносителя на естественную. Устройство это называется байпасом. По сути, подобное оборудование — это обычная перемычка, которая устанавливается между подводящей трубой и обраткой. Чтобы система работала без перебоев, диаметр байпаса должен быть меньше диаметра основной разводки.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

1. Боковое одностороннее подключение.
2. Нижнее.
3. Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Как правильно провести подключение?

Монтаж радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

• Радиатор лучше подвесить к стене при помощи кронштейнов. При этом два крепятся сверху, беря на себя основную нагрузку веса, а два снизу, поддерживая тяжелый отопительный прибор. Обратите внимание! Если используется радиатор, состоящий из 12 секций и больше, необходим дополнительный кронштейн, который крепится сверху ровно по центру отопительных приборов.
• При креплении целесообразно вооружиться строительным уровнем и выставить батареи по горизонтали и вертикали. Любой перекос, даже самый незначительный, приведет к тому, что внутри радиатора образуется воздушная пробка. Она не позволит устройству продемонстрировать максимум своих возможностей.
• Количество секций рассчитывается не только с учетом мощностей. Выбираются модели, ширина которых полностью перекрывает пространство под подоконником.
• При подключении необходимо не допустить прогибания верхней подводящей трубы вниз, а нижней отводящей вверх. Это тоже приведет к образованию воздушных пробок, но уже не в самой батарее, а в трубах. Причем устранить их будет крайне проблематично.
• Если устанавливаются радиаторы, состоящие более чем из 12 секций, лучше выбирать диагональное подключение. В противном случае заполнить весь объем отопительного прибора теплоносителем будет крайне сложно.
• Для достижения максимальной теплоотдачи специалисты рекомендуют использовать фольгированный экран, который прикрепляется с задней стороны прибора прямо на стенку. Если этого не сделать, существенное количество тепла уходит на обогрев стены, а не комнаты.

Какой материал выбрать для подключения батарей?

Полная схема отопительной системы

Сегодня в 90% случаев для подключения радиаторов используют металлопластиковые трубы. Сгоны к приборам прикрепляются сваркой по металлу, а потом монтаж разводки осуществляется методом пайки. В результате получается очень прочное и надежное соединение, которое смотрится весьма эстетично.

Для большей безопасности сразу устанавливается вся необходимая запорная аппаратура. Вместо шаровых кранов специалисты рекомендуют обратить внимание на краны с термостатическими головками. Они позволят в автоматическом режиме осуществлять всю необходимую регулировку.

При покупке современных радиаторов не нужно задумываться о выборе комплекта для грамотного подключения. В комплектацию уже входят и кронштейны, и радиаторные футорки, и воздухоотводчик, и краны американки, несколько соединителей, тройники, колена и хомуты. Поэтому выполнить качественное подключение с учетом приведенных рекомендаций будет очень просто.

Заключение по теме

Подключение батарей отопления производится тремя способами. Выбор конкретного варианта зависит от многих факторов. Важно учитывать количество секций радиаторов и особенности отопительных систем.

Так, например, при наличии принудительной циркуляции можно применять любой из трех видов подключения — и нижнее, и диагональное, и одностороннее боковое. При естественной циркуляции нередко случаются скачки давления теплоносителя, и нижнее подключение в таком случае не всегда бывает эффективным.

Схемы подключения радиаторов отопления в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке) или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Нижнее подключение

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость — труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему. создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Источники: http://stroychik.ru/otoplenie/shemy-podklyucheniya-radiatorov, http://gidotopleniya.ru/montazh-otopleniya/podkljuchenie-batarej-otoplenija-kak-gramotno-7334, http://aquagroup.ru/articles/shemy-podklyucheniya-radiatorov-otopleniya-v-chastnom-dome.html





Как вам статья?

Подключение радиатора отопления своими руками к двухтрубной системе

В качестве примера приводится подключение к стальному радиатору отопления теплопровода из металлопласта. Данная комбинация окажется наиболее выигрышной. И на эту сразу несколько причин: стальной радиатор обладает большим КПД, нежели его аналоги из других материалов, при своей работе способен использовать минимальное количество воды, а металлопласт долговечен и пластичен. Без огромного арсенала различных переходников и прочего комплектующего вы сможете выгнуть трубу отопления из металлопласта так, как вам нужно.

Описание подключения радиатора к существующей двухтрубной схеме отопления для удобства разобьем на несколько этапов.

Содержание

1. Подготовка радиатора отопления перед подключением
2. Подключение ввода
3. Подключение вывода
4. Установка воздухоотводящего клапана
5. Последний штрих перед запуском
6. Запуск отопления – проверка подключения радиатора отопления

Подготовка радиатора отопления перед подключением

Исходим из того, что вы уже закрепили радиатор на стену и пытаетесь понять, как его подключить. Определяемся с тепловыми контурами в вашем доме и определяем, откуда у вас течет теплая вода, а куда уже отработавшая: холодная.

Важное замечание: радиатор на стене должен висеть не строго горизонтально. Противоположная сторона от ввода должна быть приподнята как минимум на 5мм. В батареях отопления более 1м, перепад в сторону от ввода должен составлять не менее 1см. Это необходимо для отвода воздуха, но обо всем поподробнее.

Радиатор с двух сторон сверху и снизу имеет отверстия закрытые стандартными пластиковыми заглушками. Их нужно скрутить все, в обязательном порядке! В работе изделия из пластика долго вам не прослужат! Выкрутив заглушки, решаем, что будем вставлять в образованные отверстия.

Подключение ввода

Если ввод системы отопления расположен справа, закручиваем его в правый верхний угол и по аналогии с левой стороной. У нас используется труба из металлопласта. Чтобы подключить ее в стандартное отверстие в радиаторе, понадобится соответствующий металлический переходник. Поскольку труба ввода находится снизу, а место, куда ее нужно вкрутить – вверху, переходник должен быть угловым.

Вкручивается он особым образом, но сначала переходник лучше закрутить по-обычному и посчитать число оборотов до зажатия и фиксации в положении, при котором отверстие будет «смотреть» вниз. Запомните число, чуть позже оно пригодится. Выкрутив переходник, повторяем действие в обратном порядке, но уже по всем правилам сантехники.

Резьбовое соединение нужно уплотнить.

Используем для этого сантехнический лен.

Наматываем его ровной нитью по резьбе переходника.

Но и это еще не все!

Поверху резьбы и намотанного лена намазываем шамотную глину (или силиконовый герметик).

Приобрести ее можно в магазинах сантехники. Поставляется глина в тюбиках.

Закручиваем подготовленный переходник в отверстие.

Излишки выступившей глины вытираем тряпкой.

К переходнику присоединяем трубу.

Выгибаем как нам нужно металлопласт и подводим его в требуемое место.

Намечаем необходимую длину и отрезаем лишнее с помощью специальных ножниц для этого вида трубы.

На трубу надеваем металлический элемент соединения с переходником, уже вкрученным ранее в радиатор. Для качественного соединения металлопластиковой трубы её нужно немного развальцевать.

Выполнить это поможет специальное ручное устройство. Просто вставляете его в трубу и вращаете.

После этого можно надевать соединительный элемент на трубу.

Затем металлическое соединение и переходник нужно просто скрутить. Для крепления трубы отопления используются специальные клипсы нужного размера предварительно закрепленные в нужных местах на стене.

Подключение вывода

Мы уже подключили ввод. На противоположной стороне в отверстие, находящиеся в нижнем углу радиатора крепим вывод холодной отработавшей воды.

Используем переходник, как и ранее.

Единственное, скорее всего, вам понадобится прямой, а не угловой.

Его закручивание в отвертие выполняется аналогичным способом.

Также по аналогии крепится к переходнику труба.

Установка воздухоотводящего клапана

В отверстие, находящееся в верхнем углу, расположенное напротив ввода, вкручиваем воздухоотводящий клапан или как принято его у нас называть «развоздушник». Соединение его с радиатором такое же, как и у других присоединяемых элементов: лен, глина.

Последний штрих перед запуском

Напоследок в последнее оставшееся отверстие устанавливаем металлическую заглушку. Ничего сложно. Принцип, как и ранее.

Запуск отопления – проверка подключения радиатора отопления

Запускаем отопление и смотрим, что вышло. Если течи не наблюдается – вы молодцы, все сделали как надо, но дело еще не закончено. Берем плоскую отвертку и направляемся к развоздушнику.

Слегка откручиваем его. Оттуда должно послышаться шипение.

Приготовьте заранее небольшое ведерко, чтобы не наделать луж, пусть и маленьких. Шипение в скором времени закончится, а вместо воздуха из отверстия пойдет вода – можно зажимать. Плотно закрутите клапан отверткой и всё, можно считать, что подключение радиатора отопления Вы выполнили успешно.

Как правильно подключить радиатор отопления.

Автор:Мышак ПётрОпубликовано:08.10.2016 Теги:Радиатор отопленияСхемы отопления

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

1. Терморегулятор.
2. Байпас.

Содержание:

• Неправильная установка терморегулятора радиатора отопления
  • Принцип работы термоголовки
  • Как правильно установить термоголовку
• Байпас. Ошибка №2
• Как правильно подключить радиатор отопления

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом видео:

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления.

Оба наши замечания будут основаны на этом тезисе.

1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Небольшое видео по теме правильной установки перемычки на обвязку радиатора:

Как правильно подключить радиатор отопления

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.

Ошибка в тексте? Выделите её мышкой! И нажмите Ctrl+Enter.
Помогите сайту стать лучше!

Стальные панельные радиаторы | Корадо

РАДИК ВК

РАДИК ПЛАН ВК

Следующее фото (8)

РАДИК ЛАЙН ВКМ8-Л

РАДИК ВКМ8

РАДИК ПЛАН КЛАСИК-R

РАДИК ВКЛ

РАДИК ПЛАН ВЕРТИКАЛЬ-М

РАДИК ВКУ

РАДИК ПРЕМИУМ

РАДИК КЛИН

РАДИК ЛАЙН ПРЕМИУМ

Показать галерею

Описание

Вы можете выбрать из ассортимента RADIK для новых зданий и проектов реконструкции. Это обычные стальные панельные радиаторы, которые мы производим в широком диапазоне размеров и цветов. Радиаторы RADIK обеспечивают необходимую мощность, подходят для использования со всеми источниками тепла , а их внешний вид можно изменить, выбрав дизайнерскую переднюю панель.

Благодаря широкому ассортименту моделей RADIK вы всегда сможете найти радиатор с подходящим способом подключения к системе отопления.

Показать полный текст

Спецификация

• Большой выбор размеров, типов и способов подключения к системе отопления.

• Предназначены для отопления жилых и многоквартирных домов, административных зданий, а также нежилых помещений.

• Подходит для всех источников тепла. Большое разнообразие доступных цветов.

Параметры

гарантия 10 лет

максимально допустимое рабочее давление 1 МПа

вертикальное и горизонтальное исполнение

максимально допустимая рабочая температура 110 °C

Выберите модель

9002 Скачать

Фильтровать по параметрам

Справочник по продуктам Тип исполнения

Горизонтальный

Профилированный

С горизонтальными канавками

С плоской передней панелью

Гигиеническое исполнение

Замена секционных радиаторов

Вертикальный

Профилированный

С вертикальными канавками

С плоской передней панелью

Как будет работать ваш радиатор? В случае водяного отопления радиатор подключается к системе отопления. Электрорадиаторы дополнены нагревательным элементом и работают только от электричества. Комбинированное отопление допускает подключение радиатора к системе отопления, а также дополняется нагревательным элементом, работающим от электричества. Таким образом, радиатор может работать независимо от работы системы отопления, а благодаря нагревательному стержню вы можете повторно нагревать помещение, даже когда система отопления не работает, например, в летние месяцы.

Горячая вода

Комбинированный

Способ подключения радиатора к системе отопления. Где находится вход и выход воды на радиаторе?

Нижняя средняя

Правое дно

Нижний левый

Сторона – одна сторона

Боковая – две стороны по диагонали

Боковая – двусторонняя прямая

Боковое дно

Боковой верх

Среднее дно

Выберите подходящую модель

35 совместимые модели

РАДИК КЛАСИК

Стальной панельный радиатор с боковым подключением

РАДИК КЛАСИК-Р

Стальной панельный радиатор для ремонта

РАДИК КЛАСИК-Z

Оцинкованный панельный радиатор с боковым подключением

РАДИК ВКМ8

Стальной панельный радиатор с универсальным подключением

РАДИК ВКМ8-У

Стальной панельный радиатор с универсальным подключением

РАДИК ВКМ8-Л

Стальной панельный радиатор с универсальным подключением

РАДИК ВК

Стальной панельный радиатор с правым нижним подключением

РАДИК ВКУ

Стальной панельный радиатор с правым или левым нижним подключением

РАДИК ВКЛ

Стальной панельный радиатор с левым нижним подключением

РАДИК ВК-З

Оцинкованный панельный радиатор с правым нижним подключением

РАДИК МАТЕРНЕЛЬ ВКонтакте

Стальной панельный радиатор с правым нижним подключением для детских садов

РАДИК МАТЕРНЕЛЬ ВКЛ

Стальной панельный радиатор с левым нижним подключением для детских садов

РАДИК КОМБИ ВК

Стальной панельный радиатор для комбинированного отопления

РАДИК ПЛАН ВКМ8

Стальной панельный радиатор с плоской передней панелью и универсальным подключением

РАДИК ПЛАН ВКМ8-Л

Стальной панельный радиатор с плоской передней панелью и нижним средним или нижним левым подключением

РАДИК ПЛАН ВК

Стальной панельный радиатор с плоской передней панелью и правым нижним подключением

РАДИК ПЛАН ВКЛ

Стальной панельный радиатор с плоской передней панелью и левым нижним подключением

РАДИК ПЛАН КЛАСИК

Стальной панельный радиатор с плоской передней панелью и боковым подключением

РАДИК ПЛАН КЛАСИК – Р

Стальные панельные радиаторы для реконструкции с шагом подключения 500 мм

РАДИК ЛАЙН ВКМ8

Стальной панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и универсальным подключением

РАДИК ЛАЙН ВКМ8-Л

Стальной панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и нижним средним или нижним левым подключением

РАДИК ЛАЙН ВК

Панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и правым нижним подключением

РАДИК ЛАЙН ВКЛ

Панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и левым нижним подключением

РАДИК ЛАЙН КЛАСИК

Панельный радиатор с плоской передней панелью с мелкими горизонтальными канавками и боковым подключением

РАДИК ЛАЙН КЛАСИК-Р

Стальные панельные радиаторы для реконструкции с шагом подключения 500 мм

РАДИК ПЛАН ВЕРТИКАЛЬ-М

Вертикально ориентированный панельный радиатор с нижним подключением посередине и плоской передней панелью

РАДИК ЛАЙН ВЕРТИКАЛЬ-М

Вертикальный панельный радиатор с нижним средним подключением и профилированной передней панелью

РАДИК ПРЕМИУМ

Вертикально ориентированный панельный радиатор с профилированной передней панелью и регулируемым подключением

РАДИК ПЛАН ПРЕМИУМ

Вертикально ориентированный панельный радиатор с переменным подключением и плоской передней панелью

РАДИК ЛАЙН ПРЕМИУМ

Вертикально ориентированный панельный радиатор с переменным подключением и плоской передней панелью с мелкими вертикальными канавками.

РАДИК ГИГИЕНА

Стальной панельный радиатор для помещений с повышенными требованиями к гигиене и чистоте, с плоской передней панелью и боковым подключением

РАДИК ГИГИЕНА ВКонтакте

Стальной панельный радиатор для помещений с повышенными требованиями к гигиене и чистоте, с плоской передней панелью и правым нижним подключением

РАДИК ЧИСТЫЙ

Стальной панельный радиатор для помещений с повышенными требованиями к гигиене и чистоте с боковым подключением

РАДИК КЛИН ВКонтакте

Стальной панельный радиатор для помещений с повышенными требованиями к гигиене и чистоте с правым нижним подключением

РАДИК КЛИН ВКМ8

Универсальный гигиенический панельный радиатор

Как починить протекающий радиатор

Содержимое

Руководство по устранению протекающего радиатора

В доме не так много вещей, которые могут пойти не так, как если бы они нашли клочок мокрого ковра или лужу с водой. вокруг нижней части радиатора — ладно, может быть, дрессировка щенков проходит близко. . .

Но щенки в стороне, в этом блоге мы рассмотрим, как вы можете починить протекающий радиатор и свести к минимуму любые повреждения ковров и половиц.

Следующие советы должны дать вам инструменты, которые вам понадобятся, чтобы определить источник любой утечки радиатора и быстро устранить его, прежде чем какой-либо серьезный ущерб будет нанесен вашему имуществу.

Содержимое

Приготовьтесь починить протекающий радиатор!

Прежде чем начать, лучше подготовиться к худшему сценарию — из радиатора выльется вода.

Положите несколько полотенец или другой абсорбирующий материал на пол вокруг радиатора и держите под рукой большое ведро, чтобы набрать как можно больше воды.

Теперь вы готовы приступить к устранению течи радиатора.

Как найти источник протечки радиатора

Возьмите одно из своих полотенец и полностью высушите поверхность мокрого радиатора.

Это даст вам возможность найти утечку воды – очень сложно найти источник утечки, если радиатор полностью залит водой.

Когда ваш радиатор высохнет, вы сможете довольно легко изолировать источник утечки.

Возьмите немного туалетной бумаги и систематически проверяйте каждую арматуру (или штуцер) на радиаторе один за другим: это должно помочь вам понять, откуда идет утечка.

Серьезна ли утечка из радиатора?

Течь радиатора может быть серьезной. Особенно когда отопление включено и вода горячая! Перед ремонтом протекающего радиатора важно выключить отопление.

Вода из протекающего радиатора также может серьезно повредить ламинат, вызывая его вздутие и деформацию. Если в доски попадет достаточное количество воды, она также может растворить клей, скрепляющий их, и разъединить их.

Даже прочный паркет может нуждаться в ремонте и иметь пятна, если утечка радиатора поглощается пористой древесиной. Не идеально, учитывая расходы на покупку новых деревянных полов или попытки защитить драгоценные оригинальные доски!

Ковры также подвержены риску повреждения водой. Для образования плесени и грибка требуется всего 24 часа, если ковер находится в воде, и его очень трудно чистить.

Помимо того, что протекающие радиаторы могут стать кошмаром для домашнего декора, они также могут создать проблемы для вашего котла. Утечки со временем снижают давление в вашей системе отопления и могут привести к отключению котла. Проверьте правильность давления в вашем котле с помощью нашего руководства.

Из-за чего может течь радиатор?

Течи радиатора могут быть вызваны различными проблемами и происходить из одного из трех мест:

1. Сам корпус радиатора.
2. Точка выпуска, клапан или хвостовик.
3. Трубка, заполняющая радиатор водой.

Наиболее распространенная проблема, вызывающая течь радиатора, — это неисправность клапана радиатора. Попробуйте способ, описанный ниже, чтобы исправить протекающий клапан радиатора.

Клапан радиатора протекает?

Протекающий клапан радиатора обычно является одним из самых простых типов утечек, которые можно устранить.

Протекающий клапан обычно возникает, когда уплотнение шпинделя, содержащееся внутри клапана, начинает изнашиваться или повреждается.

Этот тип утечки обычно возникает, когда клапан находится в полуоткрытом положении — утечка обычно прекращается, когда вы полностью закрываете клапан.

Как устранить протекающий клапан радиатора

1. Слив системы  – Чтобы отремонтировать протекающий радиационный клапан, сначала необходимо слить воду из системы ниже места утечки.
2. Закройте вентили  — Закройте оба клапана подачи (откуда вода поступает в радиатор) и  запорный клапан e  (клапан с пластиковой крышкой на другой стороне радиатора) – не забудьте подсчитать, сколько оборотов, необходимых для закрытия запорного клапана.
3. Защита пола  – Приготовьте полотенца и ведро для сбора оставшейся воды, которая может вытечь из радиатора.
4. Ослабьте гайку  – С помощью разводного ключа отверните накидную гайку (между подающей трубой и радиатором).
5. Слейте воду из радиатора  – Откройте выпускной клапан, чтобы оставшаяся вода вышла из радиатора и попала в чашу.
6. Обмотайте лентой  – Начиная с охватываемого конца хвостовой части клапана, аккуратно обмотайте тефлоновой лентой 10–15 раз.
7. Откройте клапаны  – Снова затяните накидную гайку и откройте выпускной и запорный клапаны (вспоминая, сколько раз вы повернули их, прежде чем закрыть).
8. Закройте выпускной клапан  – Когда вода восстановится в системе, повторно проверьте наличие утечек, а затем закройте выпускной клапан.

Вам необходимо заменить вентиль радиатора?

Перед заменой радиаторного клапана вам необходимо  приобрести запасной : желательно того же типа, что и ваш существующий клапан – другой тип может не совпадать с водопроводной трубой таким же образом.

После установки нового клапана вам потребуется слить всю воду из системы центрального отопления . Отвинтите гайки, соединяющие водопроводную трубу с клапаном, а затем открутите клапан, чтобы заменить его.

Очистите резьбу на конце радиатора перед установкой нового клапана.

Оберните тефлоновой лентой резьбу нового переходника (см. выше) и ввинтите его в торец радиатора, не перетягивая и не повредив крепление.

Наденьте колпачковую гайку клапана и новую оливку на конец трубы и подсоедините новый клапан.

После установки нового клапана вам потребуется повторно заполнить систему  и прокачать радиаторы  для удаления воздуха.

Внимательно проверьте место фитинга на наличие утечек.

Советы по замене и установке вентиля радиатора смотрите в видео ниже.

Ваш радиатор протекает через ось?

Радиатор с поврежденным шпинделем — это часть соединения между трубопроводом и радиатором — иногда может быть основной причиной утечки, и, к счастью, это легко исправить.

С помощью гаечного ключа затяните сальниковую гайку и посмотрите, уменьшится ли утечка. Если это не удается, отверните гайку и намотайте немного тефлоновой ленты на шпиндель (см. ниже), прежде чем снова затянуть.

Если это все еще не останавливает утечку, возможно, вам придется слить воду из системы и заменить клапан. В противном случае, возможно, стоит вызвать сантехника.

Является ли клапан радиатора или сальник причиной утечки?

Часто утечку в соединительной гайке клапана радиатора часто можно устранить, просто подтянув муфту.

Если это не помогло, необходимо заменить оливку внутри муфты.

Для этого необходимо слить воду из системы отопления, а затем ослабить гайку между текущей трубой и радиатором.

Снимите гайку и фитинг, снимите с трубы оливку и замените ее новой – смазав силиконовым герметиком или обмотав тефлоновой лентой перед повторным соединением. Если это не сработает, вам, вероятно, придется полностью заменить клапан радиатора.

Как отремонтировать подтекающий сальник радиатора

Иногда вы можете обнаружить, что ваш радиатор подтекает из-под пластиковой крышки клапана – сальника.

Если это так, то это можно легко исправить с помощью тефлоновой ленты.

• Во-первых, закройте кран
• Если вода все еще выходит из радиатора из-под пластиковой крышки, вам нужно будет перекрыть запорный клапан на другом конце радиатора

• Снимите пластик колпачок и осторожно отвинтите сальниковую гайку разводным ключом, стараясь не повредить гайку.

• Натяните отрезок тефлоновой ленты (длиной около 20 см) в нить и оберните ее вокруг стержня клапана – немного торчит.

• С помощью небольшой плоской отвертки вставьте тефлоновую ленту в корпус клапана.

• Нанесите немного силиконовой смазки на ленту и плотно закрутите сальниковую гайку.
• Наконец, установите на место пластиковый колпачок и снова включите клапан.

Ваш радиатор протекает из-за коррозии?

Как и у всех и везде, вещи стареют – и ваши радиаторы ничем не отличаются.

Основным виновником коррозии радиатора является накопление шлама внутри вашего радара, что приводит к его гниению изнутри наружу. Этот вид протечки радиатора более известен как точечная утечка.

К сожалению, нет никакой надежды «устранить» утечку, вызванную коррозией, но есть временная мера, которую вы можете принять.

Если у вас есть питательный и расширительный бак  – два резервуара для воды на чердаке, которые поддерживают уровень воды в вашей системе, – добавление герметика из пластиковой смолы остановит поток, пока вы не купите новый радиатор.

Примечание. Запрещается использовать этот тип герметика в герметичной системе центрального отопления!

Если ваш радиатор подвергается коррозии и возникает утечка, независимо от принятых вами временных мер, вам придется приобрести новый радиатор: к счастью,  у нас есть несколько .

Когда вы замените протекающий старый радиатор на блестящий новый, обязательно добавьте в воду ингибитор ржавчины и коррозии    ; это гарантирует, что проблема не нанесет вам еще один визит через несколько лет.

Как отремонтировать протекающее соединение труб

В современной системе центрального отопления обычно используются компрессионные клапаны для соединения труб с радиаторами.

Если в одном из этих соединений возникает утечка, можно выполнить быстрое устранение, затянув клапан гаечным ключом.

Однако, если это не решит проблему и утечка не исчезнет, ​​вы можете выполнить следующее техническое обслуживание –

• Слить воду из системы ниже источника утечки.
• Возьмите гаечный ключ, открутите гайку на соединении негерметичной трубы и вытащите трубу.
• Там, где поверхность оливы соприкасается с соединением, оберните вокруг пару витков тефлоновой ленты и снова затяните гайку.

А если не починить протекающий радиатор?

Независимо от того, чем вы занимаетесь, иногда лучше обратиться к профессионалам и попросить их устранить утечку за вас.

Последнее, что вы хотите сделать, это усугубить незначительную проблему, возясь с чем-то, что вы не должны.

Чтобы получить дополнительные советы и советы по обогреву дома, подпишитесь на наш канал YouTube , нажмите «Нравится» на Facebook и следите за нами в Twitter .

Удачи с этим протекающим радиатором, берегите себя и наслаждайтесь обогревом!

Джон Лоулесс

Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!

Нижнее подключение радиаторов: как установить радиаторы

Содержание статьи:

• Какие системы отопления используются
• Преимущества и недостатки
• Какие радиаторы используются
• Расходные материалы для нижней подводки
• Особенности монтажа

Любая система отопления требует правильного выбора схемы подключения. Это поможет организовать более эффективный поток теплоносителя с минимальными потерями мощности. Для тех, кто хочет сохранить эстетичный вид помещения, не нарушая гармонии его интерьера, и облегчить монтаж, рекомендуется выбирать радиатор отопления с нижним подключением, который почти всегда оснащен встроенным терморегулятором. Батареи этого типа бывают панельными и стальными с 1-3 нагревательными панелями.

Какие системы отопления применяются

Однотрубные и двухтрубные системы отопления

Нижнее подключение радиаторов отопления применяется для следующих СО:

• Однотрубные линии. В этом случае организуется байпасная разводка, позволяющая предотвратить неравномерный прогрев радиаторного контура, где близлежащие прогреваются по максимуму, а последующие не получают необходимого запаса тепла.
• Двухтрубные магистрали. Для этого варианта используется разводка «биноклей» с помощью запорной или регулирующей арматуры. Нагрев радиаторов происходит равномерно, поэтому температурная компенсация не требуется.
• Комбинированный узел. Он снабжен внутренним перепускным каналом и монтируется как в однотрубных, так и в двухтрубных системах.

На каждом радиаторе должен быть установлен воздухоотводчик. При выборе нижнего подключения необходимо предусмотреть фактор увеличения теплопотерь в среднем на 15%.

Преимущества и недостатки

Радиаторы с нижним подключением гармонично сочетаются с любым интерьером

Радиаторы с нижним подключением отличаются следующими преимуществами:

• экономия материала, для подключения радиатора нужны только два коротких провода;
• эстетичность и гармоничное сочетание с любым интерьером, выход трубопровода из стены практически незаметен, а конструкция не мешает во время мытья пола;
• равномерное распределение теплоносителя по батарее за счет применения вертикального байпаса и возможности регулирования интенсивности забора воды за счет запорно-регулирующей арматуры;
• простота реализации любого дизайнерского решения;
• обеспечивающий беспрепятственный доступ к элементам управления и втулкам;
• быстрый нагрев днища.

При дефекте труб потребуется демонтаж перекрытий

Помимо достоинств, радиаторы с нижним подключением имеют некоторые недостатки:

• не подходят для самотечного теплоснабжения;
• в обязательном порядке устанавливается перепускной клапан воздуха;
• для непрерывной циркуляции жидкости требуется бустерный насос непрерывного действия;
• неравномерный нагрев деталей регистров;
• для устранения дефектов труб потребуется демонтаж полов и нарушение целостности отделки;
• зависимость от наличия энергоснабжения.

Перед выбором нижнего подключения радиаторов стоит взвесить все за и против и только после этого приступать к монтажу.

Какие радиаторы используются

К преимуществам стальных панельных радиаторов можно отнести малый вес и привлекательные внешние характеристики

Для нижнего подключения есть некоторые требования, которым должны соответствовать радиаторы, так как в этом случае теплоноситель распределяется по сплошной зоне и обычные секционные конструкции здесь не подойдут.

Панель

Изготовлена ​​из алюминиевых сплавов. Специальные U-образные ребра увеличивают площадь нагрева и теплоотдачи. Лицевая сторона выполнена в виде цельной панели. К основным достоинствам такой батареи можно отнести: малый вес, привлекательные внешние характеристики, энергосбережение, невысокую цену, широкий модельный ряд, долговечность.

Для социальных учреждений: больниц, школ, детских садов выпускаются специальные варианты с более гладкой поверхностью, облегчающие регулярный уход.

Профиль стальной

Трубчатый радиатор из стальной профильной трубы

Прямоугольные панели простой конструкции могут быть разных размеров. Батарея состоит из нескольких пластин, соединенных сваркой, внутри которых размещены вертикальные удлиненные каналы, предназначенные для циркуляции горячей жидкости. Для увеличения теплоотдачи используются стальные ребра U-образной формы.

Данная батарея имеет ряд преимуществ: длительный срок службы, более 25 лет, совместимость с большинством типов котлов, нет жестких ограничений по выбору теплоносителя, эстетичность, простота монтажа.

Поскольку радиаторы из профилированной стали склонны к быстрому загрязнению, при монтаже рекомендуется параллельно устанавливать грязевые фильтры.

При приобретении конструкции важно серьезно отнестись к качеству покрытия, которое должно хорошо защитить выбранный образец от коррозии и сохранить первоначальные характеристики в течение многих лет эксплуатации в условиях интенсивных тепловых нагрузок, где максимальная температура достигает 130 °С

Расходные материалы для нижней подводки

Установка батарей с нижним подключением относительно проста, если предварительно позаботиться о необходимых фитингах и других расходных материалах:

Список зависит от типа выбранного радиатора. Также используются крепления в виде крючков, скоб, напольных установок.

Особенности монтажа

Нижнее боковое подключение к радиатору

Существует три метода нижнего подключения:

• использование обычных батарей с нижними отверстиями;
• использование специальных радиаторов с характерным дизайном;
• через набор аксессуаров внизу выбранной модели.

Установка может быть выполнена различными способами.

С боковыми отводами

Трубы укладываются под внутреннюю часть напольного покрытия или над полом. Радиатор монтируется на стену и к нему проводится трубопровод. Для облегчения процесса демонтажа с каждой стороны установлена ​​запорная арматура.

С переходником

При невозможности подвести трубопровод к батарее с обеих сторон используется переходник, который вставляется в отверстие снизу, а сверху размещается трубка с антикоррозийными свойствами.

С удлинителем потока

Удлинитель потока радиатора

Этот тип установки не совместим с гравитационными системами. Удлинитель потока монтируется в нижнем отверстии нагревательного изделия. При этом изгибов к верхней части модели нет.

Самым оптимальным нижним подключением является установка снизу, для этого приобретается специализированный радиатор, который уже снабжен терморегулятором, двумя патрубками с нужным направлением и возможностью введения переходника на направление потока.

При любом способе подключения батарея должна располагаться на расстоянии 10 см от пола, подоконника и 5 см от стены. В зависимости от схемы трубопровод прокладывается под полом, в стене, между напольным покрытием и радиатор. Выбранный способ установки не влияет на эффективность обогрева.

Все продукты – Ferguson

ложь

категория

Нет подходящего результата поиска

• Ванная сантехника

  (35362)

• Отопление и охлаждение

  (34950)

• Сантехнические детали и расходные материалы

  (27321)

• Трубная арматура

  (27186)

• Освещение и вентиляторы

  (18846)

• Инструменты

  (16796)

• Клапаны

  (12250)

• Дворник

  (9294)

• Насосы

  (9123)

• Охрана и безопасность

  (8954)

• Показать больше

торговая марка

Нет подходящих результатов поиска

• jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq3x4&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq3x4&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbq3x4&sr=everywhere”>

  Оборудование для подписи

  (11764)

• КОЛЕР

  (6198)

• jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq3x4&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq3x4&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbq3x4&sr=everywhere”>

  Коробка счетчика Ford

  (3404)

• Моэн

  (2970)

• jsp?/category/mueller-company/_/N-zbrahh&n=zbq3x4&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/mueller-company/_/N-zbrahh&n=zbq3x4&sr=everywhere” data-category-url=”/category/mueller-company/_/N-zbrahh&n=zbq3x4&sr=everywhere”>

  Компания Мюллер

  (2732)

• ПРОФЛО®

  (2690)

• jsp?/category/rheem/_/N-zbrmod&n=zbq3x4&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq3x4&sr=everywhere” data-category-url=”/category/rheem/_/N-zbrmod&n=zbq3x4&sr=everywhere”>

  Рим

  (2478)

• Victaulic

  (2469)

• jsp?/category/jones-stephens/_/N-zbqrof&n=zbq3x4&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq3x4&sr=everywhere” data-category-url=”/category/jones-stephens/_/N-zbqrof&n=zbq3x4&sr=everywhere”>

  Джонс Стивенс

  (2424)

• Американский стандарт

  (2325)

• Показать больше





org/ListItem” itemprop=”itemListElement”> Дом

Все продукты



Клапаны радиатора | Радиатор ТРВ

• Добавить в корзину

  Угловой 1/2 дюйма BSP x PEX 16 мм Термостатический клапан Регулировка температуры в помещении

  Гоше

  Сейчас: 20,9 фунтов стерлингов9

  Клапан термостатический предназначен для установки на радиаторы центрального отопления со стороны входа воды. В комплекте с термостатической головкой регулируют количество теплоносителя, поступающего в радиатор. Увеличивая количество горячей воды…

• Добавить в корзину

  Угловой комплект шариков радиатора из антикварной латуни + соединители PEX и меди (Cu)

  Сейчас: 130,9 фунтов стерлингов9

  Монтажный комплект ШАР углового исполнения. Посвящается ретро-радиаторам. Регулирующий клапан имеет возможность плавно регулировать поток теплоносителя, поступающего в радиатор. За счет увеличения количества горячей воды, подаваемой на радиатор,…

• Добавить в корзину

  Угловой ручной установленный черный законченный нагреватель 1/2″ соединение радиатора дюйма БСП

  Инвена

  Сейчас: 54,99 £

  Эксклюзивный термостатический набор черного цвета, предназначенный для подключения углового декоративного радиатора или панельного отопителя с боковыми подключениями. Клапаны могут обеспечивать ручное управление расходом воды. В комплект входит: – Угловой впускной клапан: 1/2 дюйма BSP; – Угловой выпускной клапан…

• Добавить в корзину

  Под углом подогреватель термостатического комплекта черноты законченный 1/2″ соединение радиатора дюйма БСП

  Инвена

  Сейчас: 59,99 £

  Эксклюзивный термостатический комплект черного цвета, предназначенный для подключения углового декоративного радиатора с 6-ступенчатой ​​настройкой (по умолчанию полный поток). В комплект входит: – термостарная головка; – Термостатический впускной клапан 1/2 дюйма BSP; – Термостатический выпускной клапан…

• Выберите параметры

  Античный латунный термостатический запорный клапан угловой радиаторный клапан

  Сейчас: 138,99 фунтов стерлингов

  Комплект радиаторных термостатических вентилей из состаренной латуни предназначен для радиаторов в двухтрубных системах. Он включает в себя термостатический клапан и запорный клапан в правом или левом исполнении. Можно выбрать резьбу клапана, адаптированную для PEX (16 мм) или меди…

• Выберите параметры

  Набор радиаторов из антикварной латуни с термостатическими запорными клапанами

  Сейчас: 114,99 фунтов стерлингов

  Установочный комплект радиаторных клапанов из античной латуни для радиаторов, прямого или углового исполнения. Радиаторные клапаны поставляются с фитингами для медных труб или фитингами PEX. Клапаны термостатические прямые или угловые, запорные клапаны прямые или угловые, PRESTIGE…

• Выберите параметры

  Осевой термостатический угловой нагреватель PEX/медное соединение радиатора

  Инвена

  Сейчас: £79,99

  Реверсивный угловой термостатический клапан INVENA Технические характеристики: – Отделка: хром, белый, графит, черный или черный+золото; – Применение: подключение радиатора в ванной к медной/PEX установке; – Можно использовать как левый, так и правый вариант; – 1/2 дюйма BSP…

• Выберите параметры

  Черные клапаны радиатора с запорной арматурой с порошковым покрытием

  Сейчас: £104,99

  Регулирующие клапаны серии SWING предназначены для установки на радиатор центрального отопления в двухтрубной системе со стороны входа воды. Клапан регулирующий имеет возможность плавно регулировать расход теплоносителя, поступающего в…

• Выберите параметры

  Черные термостатические клапаны радиатора Медные фитинги PEX

  Сейчас: 115,99 фунтов стерлингов

  Установочный комплект для термостатических клапанов, черный, для радиаторов в ванных комнатах, прямых или угловых. Прямой или угловой термостатический клапан, прямой или угловой запорный клапан, термостатическая головка PRESTIGE. Термостатический клапан серии SF (прямой и угловой)…

• Выберите параметры

  Клапаны радиатора крома термостатические 1/2 под углом БСП прямые

  Инвена

  Сейчас: 44,99 фунтов стерлингов

  Комплект высококачественных хромированных термостатических клапанов с 1/2-дюймовой наружной резьбой BSP, который подходит для большинства бытовых радиаторов. В комплект радиаторных клапанов также входит 15-мм запорный клапан для установки на другой конец радиатора. Этот термостатический радиаторный клапан имеет а…

• Выберите параметры

  Хромированные термостатические клапаны радиатора TRV с двойным входом под углом

  Vario Term

  Сейчас: 109,00 фунтов стерлингов

  Термостатический вентиль радиатора был специально разработан для радиаторов ванных комнат с комбинацией нижних соединений с шагом 50 мм. Клапан TRV регулирует расход воды, вытекающей из радиатора, и имеет функцию перекрытия воды, как…

• Добавить в корзину

  Cu 15мм x 1/2″ дюймовый BSP черный готовый соединитель нагревателя декоративный радиатор

  Сейчас: 16,99 фунтов стерлингов

  Эксклюзивное черное медное соединение с наружной резьбой на одном конце Медный фитинг на другом конце. Идеально подходит для отделки радиотарного соединения в том же цвете. Характеристики: – Размер резьбы: Cu 15 мм x 1/2 дюйма BSP; – Материал: латунь; – Цвет отделки: черный.

Как водяные радиаторы отапливают ваш дом?

Водяные радиаторы

— очень популярный вариант для отопления дома, а сеть радиаторов создает комфортную теплую температуру во всем доме. Радиаторы могут быть подключены к большинству домашних систем центрального отопления и имеют различные конструкции, подходящие для любого домашнего интерьера. Вы даже можете замаскировать свои домашние радиаторы искусным дизайном! Чрезвычайно адаптируемый вариант для добавления к вашей системе центрального отопления, понятно, почему радиаторы горячей воды так широко распространены. Итак, как водяные радиаторы отапливают ваш дом и как выбрать правильные радиаторы для вас?

Что такое водяной радиатор?

Типы водяных радиаторов

Сколько стоят водяные радиаторы?

Посмотреть наши решения Читать другую статью

Что такое водяной радиатор?

Скорее всего, за свою жизнь вы видели много радиаторов горячей воды. Знакомая черта во многих домах, радиаторы горячей воды часто окрашены в белый цвет и имеют классический ребристый дизайн.

Радиаторы горячей воды можно подключить к системе центрального отопления вашего дома, чтобы обеспечить комфортный уровень тепла по всему дому. Радиаторы горячей воды обычно изготавливаются из стали, чугуна или алюминия и чаще всего используются для отопления дома в холодные зимние месяцы. Однако, как только они подключены к системе центрального отопления вашего дома, вы можете использовать свои радиаторы горячей воды для обогрева дома по мере необходимости круглый год.

Как работает водяной радиатор?

Принцип действия радиаторов горячей воды, подключенных к системе центрального отопления вашего дома, на самом деле довольно прост. Горячая вода циркулирует через радиатор, который является источником тепла, распространяющегося по комнатам вашего дома.

Прежде чем попасть в радиаторы, горячая вода нагревается системой центрального отопления. Это может быть, например, котел, работающий на газе, жидком топливе или дровах, система солнечного отопления или тепловой насос.

Когда вода становится горячей, она направляется в радиаторы горячей воды по всему дому. Затем тепло уходит от радиаторов и нагревает воздух в помещении. В зависимости от типа ваших домашних радиаторов, это тепло может попасть в комнату двумя путями: излучение от горячей внешней части радиаторов и конвекция от движения горячей воды внутри радиаторов.

Модели водяных радиаторов – выберите лучшее для своего дома!

Существует несколько вариантов радиаторов для горячей воды: высокотемпературные или низкотемпературные модели, стальные, чугунные или алюминиевые радиаторы, вертикальные или горизонтальные конструкции, соответствующие планировке комнат в вашем доме, и так далее.

Какие бы радиаторы вы ни выбрали, вы сможете установить эти отопительные устройства по всему дому, чтобы в нем всегда было тепло и жарко. Просто убедитесь, что все они подключены к вашей системе центрального отопления!

Информация о Нетатмо

Знаете ли вы, что вы можете установить интеллектуальный термостат Netatmo на свои радиаторы горячей воды? Это простое в установке устройство позволяет дистанционно управлять отоплением дома и программировать его, когда вас нет дома, оптимизируя потребление тепла и сокращая счета за отопление дома.

Типы водяных радиаторов

Материал, варианты температуры, дизайн, подключение к системе центрального отопления вашего дома, эффективность и цена являются основными факторами, которые влияют на выбор правильных водяных радиаторов для вашего дома.

Чугунные водяные радиаторы

Это одни из самых старых водяных радиаторов. Часто окрашенные в белый цвет и выполненные в классическом ребристом стиле, эти водяные радиаторы довольно эффективны, хотя им требуется некоторое время, чтобы повысить температуру в комнатах вашего дома.

Важно отметить, что эти водяные радиаторы обладают значительной инерцией, а это означает, что они продолжают обогревать ваш дом даже после выключения! Это жизненно важный фактор для эффективности отопления вашего дома.

Стальные водяные радиаторы

Эти водяные радиаторы обеспечивают более быстрый нагрев вашего дома по сравнению со старыми железными аналогами.

Несколько стальных листов собраны в несколько полых панелей, из которых состоит радиатор. Затем горячая вода поступает в эти полые панели радиатора.

Эти радиаторы быстро нагреваются, а также имеют значительный уровень инерции, что способствует обогреву вашего дома. Кроме того, стальные радиаторы горячей воды могут быть оснащены дополнительными элементами, чтобы увеличить тепло, которое они распространяют в ваш дом посредством конвекции.

Алюминиевые водяные радиаторы

Вы должны устанавливать алюминиевые водяные радиаторы только в наиболее изолированных частях вашего дома, так как они имеют относительно низкую инерцию. Эти радиаторы горячей воды очень быстро нагреваются, но и остывают тоже очень быстро.

Алюминиевые радиаторы горячей воды также подвержены коррозии.

Высокотемпературные и низкотемпературные водяные радиаторы: детальный обзор

Классические водяные радиаторы представляют собой высокотемпературные модели (от 70 до 90 градусов по Цельсию). Они часто продаются по более низким ценам на низкотемпературные радиаторы.

Низкотемпературные радиаторы в основном больше по размеру, более экономичны в энергопотреблении и излучают приятное количество тепла, но зачастую они дороже, чем высокотемпературные радиаторы. Низкотемпературные модели гораздо более эффективны, уменьшая потери тепла в центральном отоплении вашего дома.

Радиаторы горячей воды: варианты дизайна и компоновки для вашего дома

Выбрав правильный дизайн своих радиаторов горячей воды, вы сможете оптимизировать пространство в комнатах вашего дома, а также распределение тепла по всему дому .

Варианты размеров и дизайна будут зависеть от того, где и как вы хотите установить радиаторы горячей воды в вашем доме.

Сколько стоят водяные радиаторы?

Вы часто обнаружите, что алюминиевые и стальные водяные радиаторы являются более экономичными вариантами отопления дома. В частности, стальные радиаторы горячей воды могут быть недорогим вариантом для обогрева вашего дома через систему центрального отопления.
