Отопительная система: варианты подключения

Система отопления – это инженерные сети различных сооружений, созданные искусственным путём. Основная функция – обогрев зданий не только зимой, но и в переходные периоды. Важно с помощью таких сооружений компенсировать допустимые теплопотери. Существует несколько вариантов для эффективного подключения радиаторов. У каждого из решений есть как преимущества, так и недостатки. Поэтому подключение радиаторов отопления требует более серьёзного подхода.

Подключение радиаторов отопления

Сначала нужно чётко осознать, в какую из систем интегрируется радиатор. Даже при выполнении работ специалистами от компании владельцу не помешает ознакомиться с особенностями, условиями функционирования приборов без адаптеров или с ними.

Что нужно для эффективной работы батарей?

При эффективной работе отопительная система способствует дополнительной экономии. Главное – принимать взвешенные решения при проектировании. Иногда владельцы пытаются слушать чужие советы, но выясняется, что в их случае такой вариант не будет работать. Подключение батарей отопления не даст нужного результата.

На работу отопительных приборов обычно больше всего влияния оказывают следующие показатели:

1. Способ, которым будут подключать.
2. Где расположить всё в комнате.
3. Размеры с тепловой мощностью, характерные для приборов. Важны и для алюминиевых аналогов.

Материал и тепловая мощность, указанная производителем, должны стать главными ориентирами для того, чтобы принять окончательное решение. Это позволит не запутаться при рассмотрении различных моделей, подключаться тоже будет легче.

Количество радиаторов и размер выбираются индивидуально в зависимости от помещения, где проходит установка и эксплуатация. Здесь надо опираться на такие факторы:

• Тепловая мощность после подсоединения.
• Схема подключения.
• Уровень утепления внешних стен здания.
• Площадь конкретной комнаты, от которой схема подключения отопления тоже зависит.

Рекомендуется монтировать специальные теплоотражающие экраны между стенами и отопительными приборами. Подсоединить систему в этом случае проще.

Естественное или принудительное движение воды: что лучше?

Существует две возможные системы движения воды:

1. Естественная циркуляция.
2. Принудительная, при которой подсоединять приборы будут по-другому.

При первом варианте опорой становятся стандартные законы физики. Не надо покупать, устанавливать дополнительные устройства. Актуальное решение, если в качестве теплоносителя используют только воду. У таких систем циркуляция незамерзающих жидкостей хуже, схемам подключения радиаторов отопления такого типа редко отдают предпочтение.

В системе несколько компонентов:

• Батареи, в том числе – из полипропилена.
• Подающий и обратный трубопровод.
• Расширительный бачок.
• Подогрев воды такой частью, как котёл. Без него невозможно разобраться в том, как подключать батарею отопления правильно.

При увеличении температуры жидкость начинает расширяться. После этого начинается движение по стояку, по очереди наполняется каждый из радиаторов. При охлаждении вода идёт из системы самотёком, попадает обратно в котёл. Это помогает понять, как подключать батарею отопления правильно.

Трубы в горизонтальном положении с некоторым уклоном – актуальное решение для установки при данном варианте циркуляции. Он идёт в сторону движения теплоносителя. «Саморегулируемые» – другое название систем. Температура способствует изменению количества жидкости. Характерно повышение циркуляционного напора, благодаря чему помещение прогревается равномерно. Последовательные решения часто эффективнее других, это хорошие варианты.

При естественной циркуляции выбирают двухтрубные и однотрубные системы, поддерживающие верхнюю разводку. Допустимый вариант – двухтрубная система и нижняя разводка. При небольших площадях помещений это выгодное решение.

Обратите внимание. Важно, чтобы батареи дополнялись воздушными спускниками. Тогда из системы будет проще удалять лишний воздух. Либо на стояках автоматически устанавливают специальные очистители. Котлы рекомендуется размещать в подвалах, чтобы они были ниже отапливаемых помещений. Работу выполняют собственной рукой.

Система циркуляции теплоносителя становится актуальной для частных домов, площадь которых – от 100 квадратных метров и более. Тогда не обойтись без специальных приборов, создающих дополнительный стимул для движения воды. Это циркуляционный насос. Площадь отапливаемых помещений важна при подборе мощности, вместе с другими параметрами.

Насос монтируют на подающем, либо обратном трубопроводе, чтобы результат соединения только радовал.

Особенности схем подключения батарей и оценка их эффективности

В зависимости от типа разводки труб, каждая из систем обладает некоторыми особенностями, связана с нюансами. Есть одно- и двухтрубные варианты. У каждого из них допустимы вертикальные стояки, либо горизонтальные магистрали. Плюсы есть у всех решений.

Однотрубная система

Все батареи соединяются с одним трубопроводом. При нагреве или остывании теплоносителя движение идёт по одной трубе, через все приборы. Выбор больше других параметров зависит от диаметра. Иначе от отопления не будет никакого эффекта, система не будет справляться с основными функциями. Результат и выбранный метод не влияют друг на друга.

Многие мастера считают, что именно однотрубные системы способствуют максимальной экономии на дальнейшем монтаже отопительных приборов. Но отчасти это заблуждение. Здесь важно грамотное подключение, с учётом всех нюансов. Иначе комната останется холодной, даже с современными металлопластиковыми установками.

Подающий вертикальный стояк – вот что гарантирует экономию. Актуальное решение в случае с пятиэтажками, где нужно не так много материалов при монтаже одной трубы.

По главному стояку нагретая вода идёт вверх. Потом идёт распределение. Чем ниже вода опускается – тем ниже её температура. Увеличение площади радиаторов нижних этажей решает эту проблему. Желательно использовать байпасы, они помогают обходить минусы.

Движение теплоносителя допустимо попутное, либо тупиковое, с любой подводкой.

Двухтрубная разводка

Предполагается применение двух трубопроводов. Один отвечает за подачу или прохождение нагретого теплоносителя, второй – для остывшей воды, проходящей обратно в нагревательный бак. Приём воды в каждой батарее предполагает одинаковую температуру. Благодаря этому каждая комната отличается равномерным прогревом, своим подводом.

Обратите внимание. Двухтрубную систему рекомендуют выбирать в большинстве ситуаций. Циркуляция воды – попутная, либо тупиковая. Удобная регулировка тепловой производительности – главное преимущество, которым обладает система.

Приборы важно правильно подобрать и по количеству, и по диаметру. В равной степени разрешают диагональное и горизонтальное, вертикальное подключение. Горизонтальные и вертикальные стояки тоже можно использовать. Диагональное решение считается наиболее эффективным.

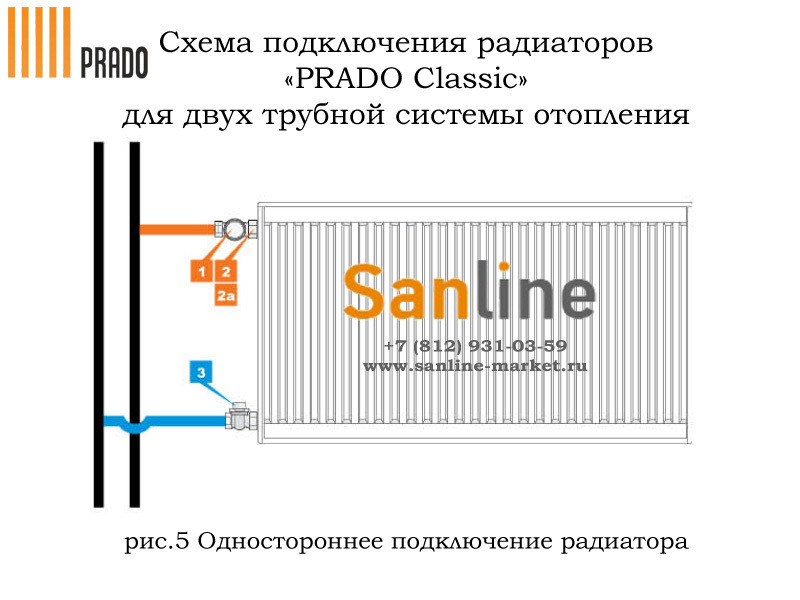

Боковое присоединение батарей

Решение сочетается с одно-, двухтрубными системами, поддерживающими разводку. Один из вариантов названия – «односторонняя» схема. С одной стороны батареи монтируют трубу подачи и обратку, одновременно. В многоэтажных домах с вертикальной подачей теплоносителя чаще всего выбирают именно такие виды систем.

Обратите внимание. Одно из главных условий кроется в монтаже специальной перемычки перед присоединением к трубопроводу. Её ещё называют байпасом. Дополнительные краны позволяют снять радиатор без нарушений по всей системе.

При незначительной длине до 5-6 секций боковое подсоединение отличается максимальной эффективностью. Газовые приборы работают несколько иначе.

Специфика нижнего подключения

Обычно такой вариант применяют, когда решают разнообразные дизайнерские задачи повышенной сложности. Например – когда трубы монтируются в пол, чтобы скрыть систему при обустройстве обвязки.

Существует множество радиаторов, поддерживающих нижнее подключение. В техническом паспорте обычно указывают, как правильно провести работу. Дополнительные рекомендации:

1. Наличие встроенных шаровых кранов внутри конструкции. Иначе движение тёплого потока невозможно.
2. Система не доставляет хлопот, даже если её необходимо демонтировать.
3. Монтаж своими руками в систему тоже упрощается, в том числе – при боковом варианте.

Нижний вариант размещения не сочетается с естественной вентиляцией. Высокие боковые тепловые потери компенсируются серьёзной мощностью радиаторов.

Диагональная схема подключения

Главный параметр – минимум потерь. С одной стороны прибора тепло подают. Далее идёт движение по секциям, с выходом с другой стороны. Распространённый вариант для одно-, двухтрубных систем.

Реализация допускается в двух вариантах:

• С заходом теплоносителя в верхнее отверстие. Переход жидкости к боковым отверстиям внизу с другой стороны – следующий этап после завершения циркуляции.
• С одной стороны вода поступает в нижнее отверстие. Пройдя по всему радиатору, она добирается до верха с другой стороны. Другая организация движения актуальна у двухэтажных квартир и домов.

При подключении длинных батарей диагональные схемы – самые эффективные. Обычно речь идёт о 12 и более секциях.

Расположение радиатора на стене: как сказывается на эффективности?

Оптимальное место монтажа радиатора – там где существуют перепады по температуре. То есть – там, где рядом окна и двери. Под окном радиатор располагается таким образом, чтобы центры конструкций совпадали друг с другом.

Интересно. Но это только один из доступных методов установки, можно выбирать и другие варианты. Всё зависит от того, сколько нужно самих приборов в том или ином случае.

Под окном длина радиатора должна составлять 3/4 от ширины окна. Тогда теплоотдача и защита во время эксплуатации будут максимальными. Установка идёт по центру, с допусками до 20 миллиметров.

Интересно. Батареи запрещают ставить слишком высоко. Иначе нависающий сверху подоконник становится серьёзным препятствием для стабильной эффективной работы. Общая эффективность теплообмена снижается. В большинстве случаев придерживаются просвета в 100 миллиметров.

Между радиатором и полом, снизу тоже должен присутствовать определённый просвет. Если прибор слишком высоко – образуется воздушный поток, не задействованный в работе системы. При небольшой высоте возникнут трудности при проведении уборок.

Дополнительный параметр – расстояние до несущей стены. Здесь свободный просвет сохраняют минимум на 20 миллиметров. Иначе нормальная конвекция нарушается, скапливается большое количество пыли. В каких количествах – зависит от систем.

Как рассчитать, какой радиатор нужен для конкретного помещения?

Нужно смотреть не только на материал изготовления, но и на выдаваемую мощность. В связи с этим можно найти специальные таблицы, где размещаются и другие характеристики. Пример – давление, максимально допустимая температура теплоносителя, теплоотдача за счёт излучения. Легко принять решение, изучив параметры конкретных помещений. Для биметаллических моделей поступают также.

Советы и рекомендации по установке

Пользователи рекомендуют биметаллические современные устройства, с испытательным давлением от 50 бар и больше. Тогда проблем не будет, в том числе – с загрязнением. Лучше обращаться в профессиональные строительные магазины, на рынках риск подделок остаётся слишком большим.
