характеристики, диаметр, пайка своими руками, как самому сделать отопление из пластиковых труб, фото и видео примеры
Содержание:
1. Виды пластиковых труб для отопления
2. Технические характеристики пластиковых труб для отопления
3. Сшитый полиэтилен как основа для труб отопления
4. Особенности установки пластикового отопления своими руками
5. Процесс пайки пластмассовых труб для отопления
6. Соединение пластиковых труб для отопления между собой
Многие хозяева прекрасно знают, что оборудовать систему отопления в жилище можно самыми разными способами и при помощи самых различных материалов. В последнее время весьма широкую популярность приобрели пластиковые трубы для отопления характеристики которых и объясняют широкое распространение этих структурных частей системы теплоснабжения.
Чтобы разобраться с тем, как самому сделать отопление из пластиковых труб, необходимо рассмотреть особенности этих изделий, изучить их преимущества и недостатки, а также определить, какие инструменты необходимы для их монтажа.

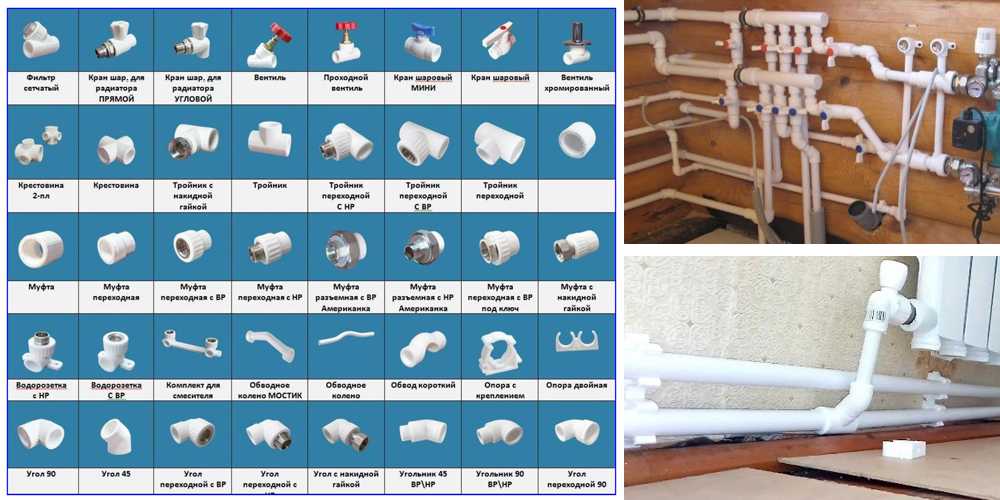

Виды пластиковых труб для отопления
При выборе таких конструкций, как трубы пластик для отопления также следует подбирать в индивидуальном порядке, так как основных разновидностей этого материала существует две:
- полипропилен;
- сшитый полиэтилен.
Для того чтобы разобраться с тем, как сделать отопление из пластиковых труб, необходимо рассмотреть технические особенности двух этих вариантов пластика.
Технические характеристики пластиковых труб для отопления
Основой полипропилена выступают особые гранулы, имеющие белый оттенок. По плотности этот материал уступает воде, а температура его плавления варьируется в пределах от 130 до 170°C в зависимости от того, какое количество добавок стабилизирующего характера используется.
Важно помнить, что при эксплуатации пластика в условиях температуры, значительно меньшей точки плавления, этот материал склонен к размягчению, что отрицательно сказывается на его прочности.По этой причине наибольшей рабочей температурой пластика должен быть показатель в 95°C.
По этой причине наибольшей рабочей температурой пластика должен быть показатель в 95°C.
Пластиковые трубы для системы отопления, изготовленные из полипропилена, изнутри имеют гладкую поверхность. Говоря о достоинствах такого материала, стоит отметить отсутствие каких-либо скапливаемых внутри этих изделий отложений, а также подчеркнуть отсутствие склонности к образованию коррозионного налета. Более того, пластмассовые трубы для отопления из полипропилена являются диэлектриками, что полностью исключает возможность поражения жильцов дома током в случае замыкания. Отчасти этим и обусловлен выбор полипропиленовых труб для отопления жилых домов.
Техническими характеристиками полипропилена являются следующие:
- в случае работы при температуре, равной 20°C, давление составляет 20 атмосфер, а при температуре в 25°C – 25 атмосфер;
- максимально допустимый параметр температуры – 90 – 95°C, но зачастую он варьируется от 70 до 90°C;
- если оборудование работает на максимальной температуре, то рабочее давление не должно превышать 6 – 7 атмосфер.
Оборудуя пластиковое отопление монтаж полипропилена следует также выполнять с учетов теплового расширения этого материала, которое является довольно большим. Однако значительно уменьшить его показатель можно, обработав поверхность полипропиленовых труб армированием на основе стекловолокна или алюминиевой фольги.
Сшитый полиэтилен как основа для труб отопления
Ввиду того, что стандартный полиэтилен очень легко плавится, изготовить пластиковое отопление своими руками с его помощью практически невозможно. Однако сегодня существует принципиально новый метод производства этого материала путем так называемой сшивки.
Этот вариант обработки полиэтилена предполагает применение химических или лучевых составов, призванных образовать между полимерными молекулами поперечные связи, а не только продольные. Это, в свою очередь, позволит существенно увеличить показатель температуры плавления, а также повысит прочность самого материала.
Отопление из пластиковых труб, выполненное с помощью сшитого полиэтилен, имеет ряд некоторых особенностей (подробнее: “Чем хорош сшитый полиэтилен для отопления – преимущества и недостатки труб”).
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Техническими характеристиками стандартного изделия, изготовленного из такого сырья, являются следующие:
- применяется данный вариант труб для обустройства отопления радиаторного типа, а также для обеспечения системы подачи холодной и горячей воды;
- отопительные пластиковые трубы, выполненные из сшитого полиэтилена, имеют рабочее давление, равное 10 кгс/см²;
- говоря о нормальной температуре для таких изделий, нужно сказать, что максимально допустимым значением в данном случае является параметр в 110°C. Даже если на трубе не окажется никаких видимых механических повреждений, то существенное повышение температуры значительно повлияет на срок службы таких пластиковых труб, безусловно, в отрицательную сторону.
Даже если на трубе не окажется никаких видимых механических повреждений, то существенное повышение температуры значительно повлияет на срок службы таких пластиковых труб, безусловно, в отрицательную сторону.При правильном использовании такого оборудования пластиковые трубы для отопления диаметры которых могут иметь самый разный показатель, способны прослужить не менее полувека, что весьма немало. Тем не менее стандартный гарантийным сроком для таких изделий является промежуток времени в десять лет.
Кроме того, несмотря на то, что диаметры пластиковых труб для отопления, изготовленных из сшитого полиэтилена, и эти же параметры у полипропиленовых моделей во многом схожи, стоимость одного метра полиэтиленового образца превышает цену за один метр для полипропилена.
Диаметр пластиковых труб для отопления, выполненных из полиэтилена, также важно учитывать и потому, что, несмотря на гораздо меньшее температурное расширение по сравнению с полипропиленовыми трубами, оно все же имеет место быть (прочитайте также: “Монтаж системы отопления из полипропиленовых труб своими руками”).
Особенности установки пластикового отопления своими руками
Если говорить об особенностях монтажа двух этих вариантов отопительных трубы, то следует отметить, что их резка будет идентичной и будет выполняться посредством особого резака. При отсутствии такого инструмента вполне можно воспользоваться обычной ножовкой, оснащенной полотном по металлу, либо болгаркой.
Но соединение составных частей этих труб будет принципиально разным, поэтому на специфических моментах такой работы, как скрепление функциональных частей отопительных труб из пластика, следует остановиться более подробно.
Процесс пайки пластмассовых труб для отопления
Полиэтилен имеет некоторую специфическую особенность: после его сшивания труба в случае растягивании через некоторое время вновь возвращается в свое исходное состояние.
Это свойство, как правило, является основополагающим при монтаже фитингами:
- Изначально в пространство в трубе следует ввести конец специально предназначенного для такой работы инструмента, который именуется экстендером.
- После это трубу необходимо растянуть в несколько этапов, постепенно погружая в нее наконечник.
- В образовавшееся отверстие следует поместить штуцер фитинга.
- После его обжатия сам фитинг требуется оснастить запорным кольцом из латуни или пластика. Такой вариант крепления является монолитным, поэтому снять трубу с фитинга можно, лишь срезав ее. Читайте также: “Виды фитингов для пластиковых труб и способы применения”.
Соединение пластиковых труб для отопления между собой
Основной вид работы, которым будет актуальным в данном случае – это пайка пластиковых труб отопления из полипропилена.
Весь процесс проходит следующим образом:
- Нагревательная часть простого и удобного в обращении паяльника оснащается насадкой соответствующего диаметра.
- Далее инструмент разогревается до температуры 260 – 280°C, а затем в пустую часть насадки на несколько секунд нужно погрузить трубу.
- После того как поверхности должным образом оплавились, их необходимо соединить, причем делать это нужно, не проворачивая трубу, иначе на пластике появятся волны, что негативно скажется на качестве стыка.
Для того чтобы полностью разобраться в особенностях устройства отопления из пластиковых труб, всегда можно изучить дополнительные фото- и видеоматериалы, которые обычно есть в наличии у специалистов по монтажу такого оборудования. Кроме того, квалифицированные мастера смогут дать нужный совет касательно устройства системы и помочь с проведением любых ремонтных работ. Читайте также: “Виды пластиковых труб, характеристики, преимущества, сфера использования”.
Характеристики пластиковых труб для отопления на видео:
Виды и преимущества (ForumHouseTV)” src=”//www.youtube.com/embed/yUTBA4kUgrM?feature=oembed” loading=”lazy” frameborder=”0″ allowfullscreen=””> Тепловые характеристики полибутена-1 – бутелина
При транспортировании по трубам любой среды, нагретой до температуры выше температуры внешней среды, неизбежно происходит потеря тепла транспортируемой средой через стенку трубы и во внешнюю среду. Эта потеря тепла выражается в количестве тепла, которое будет потеряно в соответствующей единице (Вт), умноженном на длину участка трубы (м). Для целей расчета среда в трубе считается неподвижной. Результатом является коэффициент тепловых потерь, выраженный в виде потерь энергии на единицу длины трубы (Вт/м).
Количество тепла, теряемого во внешнюю среду, напрямую связано с тепловыми характеристиками материала, из которого изготовлена труба. Как правило, металлы обладают высокими показателями теплопроводности, в то время как большинство пластиков, из которых изготавливаются трубы, имеют относительно низкие показатели теплопроводности.
Из-за этого системы пластиковых трубопроводов будут передавать гораздо меньшее количество энергии от транспортируемой среды во внешнюю среду, а это означает, что в сантехнических условиях нагретая вода будет оставаться более горячей при транспортировке по пластиковым трубам, чем по металлическим, а холодная вода менее замерзает в пластиковых трубах, чем в металлических, при воздействии очень низких температур .
Теплопроводность полибутена-1 (ПБ-1) составляет 0,20 Вт/м 2 /°K , что значительно лучше, чем у многих других термопластов с аналогичной толщиной стенки . В отношении потерь тепла применяется следующая таблица:
| Н.Д. (мм) | И.Д. (мм) | Толщина (мм) | Тепловые потери (Вт/м 2 / o К) |
|---|---|---|---|
| 10 | 7,0 | 1,5 | 660,0 |
| 16 | 12,5 | 1,6 | 620,0 |
| 22 | 17,6 | 2. 1 | 95,2 |
| 28 | 22,3 | 2,8 | 70,2 |
Для расчета тепловых потерь разделите коэффициент теплопроводности (0,20) на толщину стены в метрах.
Тепловые потери трубы, измеренные в ваттах для трубы из полибутена-1
| Труба из ПБ-1 | Длина | |||||
|---|---|---|---|---|---|---|
| 1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
| Тип 16 | 125,0 | 250,0 | 375,0 | 500,0 | 625,0 | 750,0 |
| Тип 22 | 95,2 | 190,4 | 285,6 | 380,8 | 476,0 | 571,2 |
| Тип 28 | 70,2 | 140,4 | 210,6 | 280,8 | 351,0 | 421,2 |
Тепловые потери трубы для трубы из полибутена-1
ПРИМЕЧАНИЕ.
Труба PB-1 диаметром 16 мм и труба PB-1 типа 18 эквивалентны.Полибутен-1 имеет очень низкий коэффициент теплопроводности, что в сочетании с его эластичностью и гибкостью делает его идеальным для производства водопроводных труб, особенно для подачи холодной воды, которые могут подвергаться воздействию условий замерзания .
ПЭ-РТ
Начало страницы
ПОЛИЭТИЛЕН ПОВЫШЕННОЙ ТЕМПЕРАТУРЫ (PE-RT)
Трубки из PE-RT имеют номинальные размеры от 1/4 до 6 дюймов (CTS). Трубка PE-RT соответствует стандарту SDR9 со стандартным номинальным гидростатическим давлением 200 фунтов на кв. дюйм при 73°F (1379 кПа при 23°C) и 100 фунтов на кв. дюйм при 180°F (690 кПа при 82°C). Обратитесь к литературе и перечням конкретных производителей PE-RT для получения информации о соответствующих номинальных значениях давления. Трубы и трубы из PE-RT продаются в бухтах и прямолинейных отрезках.
Определение
PE-RT представляет собой полиэтиленовую (PE) смолу, молекулярная структура которой разработана таким образом, что в нее включено достаточное количество связующих цепей для обеспечения работы при повышенных или повышенных температурах (RT).
Связующие цепи «связывают» вместе кристаллические структуры в полимере, что приводит к улучшенным свойствам, таким как прочность и рабочие характеристики при повышенных температурах, химическая стойкость и устойчивость к медленному росту трещин.
Обзор
PE-RT представляет собой гибкую напорную трубу из высокотемпературного пластика с 35-летней историей успешного использования на европейском рынке, прошедшую всесторонние испытания на прочность и эксплуатационные характеристики материала. Впервые он был представлен в Северной Америке в 2003 году и используется в алюминиевых композитных (многослойных) барьерных трубах, трубах и трубах с твердыми стенками. Области применения включают сантехнику, водоснабжение, водяное отопление и охлаждение, таяние снега и льда, а также геотермальные трубопроводные системы. PE-RT одобрен для всех моделей сантехнических и механических кодов в Соединенных Штатах.
Преимущества PE-RT
- Безопасность питьевой воды и долговременная надежность
- Стойкость к коррозии, бугорчатости, отложениям
- Устойчивость к хлору и хлорамину
- Гибкость для ускорения установки
- Морозостойкость
- Легкий, удобный для транспортировки
- Устойчивость к шуму и гидравлическому удару
- Низкая стоимость лома, предотвращение краж на стройплощадке
- Долговечность и прочность, необходимые для установки на стройплощадке
- Для соединения не используется пламя, существует множество вариантов монтажа и соединения
- Экологически чистый материал, пригодный для повторного использования
- Heat Fusible для работы практически без утечек
Применение PE-RT
- Водопровод горячей и холодной воды, жилой и коммерческий
- Системы лучистого отопления и охлаждения (полы, стены, потолки)
- Гидравлические трубопроводы и распределительные устройства (радиаторы, фанкойлы и т. д.)
- Трубопровод охлажденной воды
- Снег и таяние льда на открытом воздухе
- Кондиционирование газона/обогрев поля
- Централизованное отопление/охлаждение
- Линии водоснабжения (CTS и IPS)
- Геотермальные контуры грунта (вертикальные скважины, горизонтальные схемы)
д.)Члены PPI с системами PE-RT
- Принадлежности CB
- IPEX
- Легенда
- Вт
- Цурн PEX
Сопутствующая документация
- TN-56 — Материалы для пластиковых труб рядом со встроенными осветительными приборами
- TR-48 – Значение R и теплопроводность PEX и PE-RT
- Рекомендация H – Прямое подключение пластиковых труб к безбаковым водонагревателям
- Презентация: Пластиковые материалы для напорных труб для сантехнических и механических применений
- Международные публикации NSF, касающиеся безопасности питьевой воды и NSF/ANSI/CAN 61
Наиболее актуальные стандарты PT-RE
- ASTM F2623 — Стандартные технические условия для труб из полиэтилена повышенной температуры (PE-RT) SDR9
- ASTM F2769 – Стандартные технические условия на пластиковые трубы и системы распределения горячей и холодной воды из полиэтилена повышенной температуры (PE-RT)
- ASTM F1282 – Стандартные технические условия для композитных напорных труб из полиэтилена/алюминия/полиэтилена (PE-AL-PE)
- ASTM F2023 – Стандартный метод испытаний для оценки окислительной стойкости труб и систем из сшитого полиэтилена (PEX) к хлорированной горячей воде
- AWWA C906 Полиэтиленовая (PE) напорная труба и фитинги, 4 дюйма.
