Для чего нужна промывка трубопроводов систем отопления?

Отложения в виде натрия, кальция, магния, а также других органических и неорганических веществ уменьшают проходимость труб в системе отопления, препятствуя движению транспортируемой жидкости по контуру. В результате давление в инженерной сети падает, что приводит к потере заявленной теплоотдачи отопительных приборов.

По статистике, каждые 1 мм вредных соединений, образованных на внутренних стенках трубопровода, «отнимают» до 15% тепла. Кроме того подобные накопления оказывают негативное воздействие на состав потока теплоносителя, нарушая его исходные характеристики.

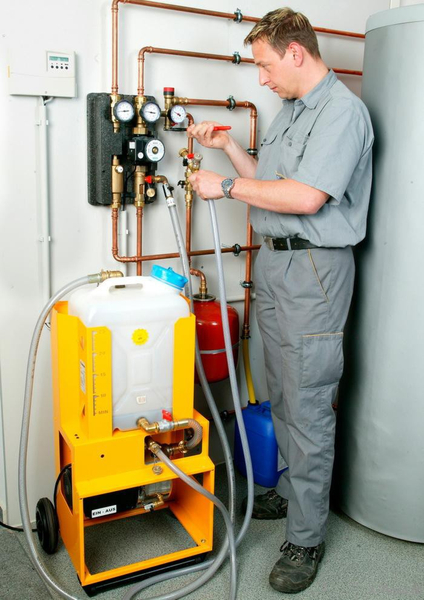

Во избежание переплаты за обслуживание системы, ее аварийного отключения, поломки и других серьезных последствий требуется плановая промывка инженерных отопительных систем. Представляет собой процесс восстановления работоспособности трубопроводных коммуникаций и оборудования путем очищения их внутренних стенок от известкового налета и накипи.

Причины появления отложений в отопительной системе

Главной первопричиной образования известкового налета, накипи и коррозии является горячая вода. Ее заливают в систему отопления как в качестве самостоятельного теплоносителя, так и совместно со специализированными составами. Без предварительной водоподготовки использование исходной жидкости грозит опасными последствиями.

Во-первых, нагретая до высокой температуры вода, легче вступает во взаимодействие с металлическими элементами системы. Результат — образование коррозийного налета, выход из строя теплообменников и преждевременное разрушение конструкции.

Во-вторых, горячая вода запускает процесс кристаллизации содержащихся в ней солей жесткости. Образование накипи в этом случае влияет не только на качество жидкости, но и на скорости ее транспортировки. Образовавшиеся отложения сужают проход, из-за чего требуется больше энергетических затрат на создание и поддержку необходимого давления.

В-третьих, сам по себе состав воды может сыграть отрицательную роль в процессе ее непосредственной эксплуатации. Высокое содержание в среде посторонних частиц и примесей способно спровоцировать образование известкового налета и других отложений, затрудняющих работу всей системы. Выход из строя котельного и насосного оборудования в данном случае — лишь вопрос времени.

Способы промывки

Специалисты производственно-инжиниринговой компании «Альтаир» выделяют пять методов промывки трубопроводов систем отопления.

1. Химический. В основе методики лежит применение химических реагентов направленного действия. К наиболее эффективным веществам относятся щелочные и кислотные растворы.

   В качестве вспомогательных составляющих допускают применение растворов едкого натра и средств с ортофосфорной кислотой. Присутствие подобных модификаторов в составе усиливает действие основных компонентов, ускоряя процесс распада.

2. Дисперсный. Оказывает разрушающее воздействие на внутренние связи в отложениях без взаимодействия с металлом. Главное отличие данного способа промывки от предыдущего заключается в том, что ослабление механических взаимосвязей между вредными компонентами происходит на молекулярном уровне.
3. Гидродинамический. Избавление от накипи в трубопроводе происходит путем подачи воды под высоким давлением. Принцип действия гидродинамических установок заключается в активации специальных насадок, которые под высоким давлением подают в трубопровод тонкие струи воды. Именно они оказывают разрушающее воздействие на налет, буквально вымывая его из трубы.
4. Пневмогидроимпульсный. Принцип заключается в направленном воздействии воздухо-водной волны на загрязняющий слой. В результате такой «встряски» частицы накипи отделяются от стенок труб, попадая в общий поток. Для их последующего улавливания требуется установка фильтров механической очистки воды.
5. Электрогидроимпульсный. Реализация процесса осуществляется при помощи ударной волны на основе импульсных электроразрядов. По качеству очистки такой метод превосходит другие способы борьбы с известковыми отложениями. Удары током не влияют на структуру трубопровода, сохраняя его технические и функциональные свойства без изменений.

Каждый из перечисленных выше способов промывки имеет свои преимущества и недостатки. Какому из них отдать предпочтение — вопрос, однозначный ответ на который могут дать только квалифицированные специалисты. Получите бесплатную консультацию эксперта по телефону: + 7 (499) 703-40-95. Будем рады помочь!

Промывка системы отопления в Москве

Промывка системы отопления в Москве | ООО “АТК”

phone +7 (495) 740-92-05

• ПОМОЩЬ В ЖКХ

  ТЕПЛОВЫЕ ПУНКТЫ

  ТЕПЛООБМЕННИКИ

  РЕГУЛИРОВКА ОТОПЛЕНИЯ И ГВС

  ТРУБОПРОВОД

  ПРИБОРЫ УЧЕТА – УЗЛЫ УЧЕТА

  ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ

  ЭЛЕКТРОПРОВОДКА

Москва:

• ЦАО Маяковского переулок, д. 11
• САО Ленинградское шоссе, 15
• СВАО Серебрянский проезд, 14
• ВАО Окружной проезд, 16
• ЮВАО Волгоградский проспект, 42 к 5
• ЮАО Каширское шоссе, 22 к3
• ЮЗАО Старокалужское шоссе, 65
• ЗАО Ивана Франко, 8
• СЗАО Волоколамское шоссе, 73
• ЗелАО Гоголя, 2
• НАО Адмирала Руднева, 20
• ТАО Академическая площадь, 5

Московская область:

• Подольск
• Ступино
• Серпухов
• Обнинск
• Чехов
• Коломна
• Наро-Фоминск
• Воскресенск
• Раменское
• Электросталь
• Зеленоград
• Сергиев Посад
• Клин
• Орехово-Зуево
• Химки
• Домодедово
• Красногорск
• Королёв
• Люберцы
• Дмитров
• Мытищи
• Реутов
• Жуковский
• Истра
• Долгопрудный
• Солнечногорск
• Дубна
• Ногинск
• Кашира
• Одинцово
• Ивантеевка
• Можайск
• Егорьевск
• Зарайск
• Фрязино
• Волоколамск
• Дзержинский
• Павловский Посад
• Пушкино
• Лобня
• Шатура
• Лыткарино
• Видное
• Звенигород
• Котельники
• Руза
• Бронницы
• Щёлково
• Черноголовка
• Протвино
• Краснознаменск
• Озёры
• Электрогорск

Промывка трубопроводов — WJ Middle East

В ОАЭ расположены одни из крупнейших в мире систем централизованного холодоснабжения (DC).

Что такое промывка трубопровода?

Эти закрытые системы охлаждения перекачивают охлажденную воду под землю по изолированным трубам от центральной станции охлаждения к коммерческим, промышленным и жилым зданиям. Теплообменники используются для передачи энергии охлаждения от трубопровода к системам кондиционирования воздуха, расположенным в каждом здании. Со временем загрязняющие вещества, включая накипь, водоросли, ржавчину, шлам и песок, могут накапливаться внутри трубопровода системы охлажденной воды, снижая эффективность теплопередачи. Промывка и очистка трубопроводных систем охлажденной воды является очень важным элементом любого проекта по отоплению, вентиляции и кондиционированию воздуха (HVAC).

Данная процедура проводится для промывки трубопроводной системы от мусора и инородных примесей как после ввода в эксплуатацию вновь установленной линии охлажденной воды, так и при проведении ремонтных работ. Часто коммунальные предприятия проводят промывку существующей сети каждые пару лет. Это необходимо для их регулярной программы технического обслуживания сети, что позволяет им обеспечивать экономичное централизованное охлаждение.

Зачем использовать WJ для ваших проектов по промывке трубопроводов?

WJ помогает подрядчикам, предоставляя:

• Аренда промывочных насосов, оборудования и принадлежностей от WJ.
• Аренда фильтровальных емкостей с одно- и многорукавными фильтрами для улавливания и удаления грязи в процессе очистки.
• Эффективная промывка, очистка, химическая обработка и дезинфекция трубопроводов до и после ввода в эксплуатацию и другие промышленные требования по очистке.
• углубленный инжиниринг для обеспечения поддержания скорости промывки и расхода на протяжении всей последовательности операций.
• Компьютерное моделирование для имитации сети и проектирования промывочного раствора.
• Информация для консультантов по проверке данных узлов перед началом промывочных работ.
• Отбор проб воды для проверки процесса очистки.
• Аренда или комплексное решение

Благодаря нашему большому парку промывочных насосов высокого давления мы можем удовлетворить любой объем системы и обеспечить своевременную доставку с учетом индивидуальных потребностей наших клиентов. Мы можем поставить и установить все промывочное оборудование, такое как насосы, фильтры, коллекторы и коллекторы, резервуары и напорная труба , клапаны и аксессуары. WJ предлагает услуги по аренде, а также полный комплекс услуг по установке и эксплуатации промывочных насосов и оборудования. Компания WJ поставила несколько крупных систем охлаждения и конденсации воды в регионе.

Аренда насосов для промывки трубопроводов

Компания WJ Middle East, входящая в состав группы WJ, предоставляет услуги по аренде насосов для широкого спектра задач промывки трубопроводов на Ближнем Востоке и за рубежом. WJ специализируется на аренде «под ключ» с полным проектированием, установкой, эксплуатацией и техническим обслуживанием.

Аренда оборудования

Позвоните в WJ Middle East по телефону
+971 4 885 5254

WJ Middle East Projects

Мы предоставляем первоклассные услуги клиентам любого масштаба, от простого осушения жилых помещений до крупномасштабных национальных проектов.

Проекты

WJ Group AdminPipeline Промывка 14.09.2018

Промывка горячим маслом — очистка труб

Промывка горячим маслом

Промывка — это процесс, который выполняется для удаления любых загрязнений, присутствующих в трубе и масле после установки. Единственной целью этого процесса является предотвращение повреждений, вызванных загрязняющими веществами/грязью при использовании оборудования. Очистку труб производят путем создания турбулентного потока в системе и пропускания их через фильтры до получения необходимого значения чистоты. Чистота в трубе измеряется с точки зрения значений NAS/ISO/SAE.

Процесс промывки горячим маслом

Промывка включает непрерывную рециркуляцию рабочей жидкости в системе и очистку на промывочном фильтре до достижения значения чистоты.

Основные компоненты контура промывки:

1. Промывочное устройство
2. Монитор загрязнения
3. Промывочный фильтр
4. Материалы для изготовления петель

Промывочная установка (FU) представляет собой гидравлическую силовую установку (HPU) с высокой скоростью потока. FU будет управлять промывочной жидкостью по всему контуру для промывки линий. FU будет содержать промывочный фильтр, который отвечает за очистку циркулирующего масла при каждом цикле промывки.

Монитор загрязнения измеряет чистоту масла и дает показания, называемые показателями чистоты (CV). Эти значения соответствуют либо ISO 4406, либо NAS 1683. Материалы для изготовления петель обычно представляют собой шланги с различными фитингами, такими как тройники, колена и коллекторы, в зависимости от требований.

На рис. 1.0 выше показана типичная схема промывки. Жидкость поступает по напорной линии от насоса и ответвляется от тройников через отводы в главном коллекторе в обратку и сливную линии. Жидкость возвращается к ГНС через возвратную линию и дренажную линию. В этом процессе жидкость фильтруется в фильтре обратной линии, прежде чем она попадет в бак и будет готова к следующему циклу. Монитор загрязнения подключается к возвратной линии непосредственно перед фильтром на входной стороне. Загрязнение масла проверяется на мониторе чистоты. Если CV не соответствует требованиям, цикл промывки продолжается до тех пор, пока CV не будет получен. После получения CV промывку продолжают в течение получаса и проверяют согласованность CV. Если показания совпадают, промывка завершена.

Предварительные условия промывки горячим маслом

Основные требования к промывке:

1. Скорость потока промывочного масла
Промывка труб тем эффективнее, чем больше скорость потока жидкости в трубопроводе. Минимальная скорость жидкости, необходимая для промывки, основана на скорости жидкости, соответствующей числу Рейнольдса 4000 и выше, чтобы получить турбулентный поток. Скорость жидкости можно узнать из формулы:

V=Re*γ/D

Где, V = скорость жидкости в м/с
Re = число Рейнольдса No = 4000 (значение может быть больше, если требуется более эффективная и быстрая промывка)
γ = кинематическая вязкость промывочного масла в м2/с
D = внутренний диаметр трубы в м

На основе полученной скорости минимальный расход, необходимый для промывки системы, рассчитывается следующим образом:

Q = A x V x 6000

минута)
A = площадь отверстия трубы в м2
V= скорость трубы в м/с

2. Вязкость/температура промывочного масла
Вязкость и температура промывочного масла играют ключевую роль в определении расхода, необходимого для промывки.
