Можно спрятать радиаторы в пол



Вступление

Вопрос, можно спрятать радиаторы в пол, возникает, сам собой, если у вас в доме панорамные окна или вы строите зимний сад с дивными стеклянными стенами.Правильное место для установки радиаторов отопления, это под окнами помещения. А если у вас панорамные окна и нет возможности поставить классические радиаторы с креплением на стену. Что делать?

Во-первых, можно сделать в помещении теплый пол. Это выход, но если у вас много мебели или все помещение занято растениями (зимний сад), то теплый пол становится не эффективным.

Во-вторых, можно сделать плинтусное отопление. Тоже выход, но немного испортится внешний вид панорамного окна, какой никакой, а короб для плинтусного отопления делать придется.

Выход для отопления такого помещения, это установить радиаторы в пол.

На фото, взятого с видео, вы видите пример таких радиаторов. Кстати, неожиданно отличный сервис по раскрутке аккаунта youtube появился в сети. Его название Piar4you. Услуг у сервиса много. Например, вы легко и безопасно можете купить 1000 просмотров на youtube на новом аккаунте и подключить его монетизацию. Рекомендуем.

Принцип работы радиаторов в пол

Радиаторы в пол обогревают помещение за счет водяного теплоносителя или электрических нагревательных элементов. Соответственно, подключаются скрытые радиаторы в пол к общей системе водяного отопления или к электрической сети дома (квартиры).

Работают радиаторы отопления в полу, аналогично классическим, современным радиаторам. Горячая вода проходит по радиатору, нагревает его, а радиатор передает тепло в помещение. Потоки воздуха от ока разносят тепло по комнате. Благодаря конвекции воздуха, этот процесс цикличен и не прерывается, пока греет радиатор.

Аналогично работает и встроенный радиатор в пол. Если радиатор монтируется один, то его называют радиатор отопления встроенный в пол, с естественной конвекцией.

Однако, для улучшения конвекции воздуха рядом с теплообменником радиатора может монтироваться специальная система. По сути это вентилятор усиливающий всасывание холодного и подъем теплого воздуха. Называют их тангенциальный вентилятор, а сам радиатор: конвектор с принудительной конвекцией, со встроенным тангенциальным вентилятором.

Принципы монтажа радиаторов в пол

Как я уже сказал, радиаторы в пол состоят из теплообменника, обычно медно- алюминиевого, и труб отопления с соединительными элементами и элементами управления радиатором (термостатический клапан, кран Маевского, вентиль запорный).

 Вся эта конструкция монтируется в железном коробе, в горизонтальном положении. Для монтажа нужно выбирать трубы отопления, которые можно заливать раствором.

Полностью смонтированная система отопления, заливается стяжкой пола. Стяжка будет находиться вокруг короба, закрывая только трубы отопления. Система управления радиатором тоже находится в коробе и доступна для ремонта и профилактики.

Закрывается короб декоративной решеткой, из пластика, металла или дерева.

 Это все, про радиаторы в пол. Надеюсь их общее устройство и назначения понятны. В следующих статьях подробно о типах, монтаже и устройстве внутрипольных радиаторов.

©ObOtoplenii.ru

Другие статьи раздела: Радиаторы



Радиаторы, встраиваемые в пол, для отопления квартиры и дома

Настенные батареи, несмотря на свою универсальность, не подходят для установки в помещении, где несущие конструкции изготовлены из стекла.

Для таких случаев специально выпускаются другие виды радиаторов отопления, которые встраиваются в пол или устанавливаются на собственные ножки.

Практика показывает, что наиболее эффективным является первый вариант устройства. Он позволяет спрятать большие отопительные приборы, имеющие непрезентабельный внешний вид. Для монтажа таких систем требуется особый подход.

О нем мы и поговорим в этой статье.

Как работают внутрипольные конвекторы

Для нагрева помещения применяется принцип конвекции. Отсюда и произошло название таких встраиваемых устройств – конвекторы. Остывший воздух опускается вниз через установленную решетку, затем нагревается и снова поднимается вверх.

Промышленность производит аппараты, оборудованные встраиваемыми вентиляторами. В продаже представлены также конвекторы, в которых обогрев происходит естественным путем.

Изделия, в которых установлен вентилятор, всегда работают более эффективно. Нагрев помещения происходит намного быстрее благодаря принудительному соединению холодного и теплого воздуха.

Материалом решетки служит металл. Иногда она изготавливается из твердых пород древесины. Чтобы этот элемент выглядел более привлекательно и мог выдерживать скачки температуры, его покрывают специальными стойкими красками различных оттенков. При включенном внутрипольном радиаторе нагрев решетки никогда не превышает 30 градусов. Получить ожог при такой температуре просто невозможно.

Классификация

Отопительные приборы отличаются по нескольким признакам.

Источник подачи тепловой энергии

Такие конвекторы изготавливаются в следующих двух исполнениях:

1. Электрическое отопление. В трубках теплообменников устанавливаются обыкновенные трубчатые нагреватели. За их работой следят датчики термоконтроля.
2. Стандартное водяное отопление. Нагрев цилиндрических деталей теплообменников происходит за счет кругового движения теплоносителя. Конвектор может функционировать на любом топливе.

Виды конвекции

Чтобы достичь эффективной циркуляции, отопительные приборы оборудуются вентилятором. Обычно он имеет центробежную тихоходную крыльчатку и может работать от аккумулятора с напряжением 12 вольт.

Таким образом создается принудительная конвекция. Управление мощностью агрегата осуществляется путем регулировки оборотов вентилятора. При естественной конвекции подобное механическое устройство не устанавливается.

Материал радиатора

Кожух отопительного прибора изготавливается из стали. Причем в дорогих моделях он выполнен из нержавейки, а в дешевых – применяется обычная сталь, которая покрыта слоем цинка для защиты от коррозии. В некоторых случаях на корпус наносится специальная антикоррозийная краска.

Для теплообменников используются более стойкие материалы.

Техническое устройство, сделанное из стали, устанавливается в самых дешевых приборах. Этот металл подвержен коррозии и отличается умеренной теплопроводностью. Но так как прочность стали имеет всегда высокие показатели, такие теплообменники подходят для монтажа в системе центрального отопления.

Стальные трубы способны выдерживать любой гидроудар. Их разрывная прочность имеет очень высокие показатели, они не трескаются и не разрушаются. Оребрение повышает стойкость стенок трубы.

Теплообменник из меди используется только в дорогих конвекторах, монтируемых в пол. Этот цветной металл имеет повышенную коррозионную устойчивость и обладает высокой теплопроводностью.

Существуют также универсальные модели, в которых медная трубка закрывается алюминиевыми ребрами. Теплоотдача в данном случае будет несколько меньше, при этом стоимость прибора значительно снижается.

Дополнительные операции

Вместо дросселей монтируются термостаты, автоматически поддерживающие температуру воздуха.

Термоголовка устанавливается, как правило, в холодный воздушный поток, поступающий сверху.

Если этого не сделать, регулироваться будет не температура помещения, а соответствующее значение нагрева конвектора, которое не имеет никакой линейной связи с комнатной температурой.

Прибор отопления оборудован сливной системой образующегося конденсата. Поэтому его можно использовать для нагрева помещения в зимнее время и для охлаждения воздуха в летний период.

Дистанционный пульт управления позволяет регулировать обороты вмонтированного вентилятора и температуру нагрева на расстоянии.

Как работает встроенная система отопления

Внутрипольная батарея состоит из нескольких деталей.

Канал изготавливается из качественной нержавеющей стали. Корпус устанавливается в пол. К нему подводятся отопительные трубы.

Канал, в котором находится теплообменник, прикрывает решетка встраиваемой батареи. Эти модели представлены в двух вариациях:

• съемные;
• несъемные.

Последние поставляются в виде блока, который можно сразу подключать к системе.

Радиатор, вмонтированный в пол, оборудован медным теплообменником с напаянными на него алюминиевыми пластинами. Для пайки используется специальный сплав, в состав которого входит серебро. Благодаря этому цветному металлу достигается плотное соединение пластин с контуром. Подобное крепление не изменяет своей прочности даже при очень высоких температурах.

Сегодня в основном выпускается только воздушный конвектор. Изготовители отказались от производства встроенного прибора, работающего на естественной тяге воздушного потока. Причина этого решения достаточно проста. Такая система отличается низкой эффективностью, но также она ограничена высотой потолков здания. При естественной конвекции прогреть подобное помещение просто невозможно.

Клапан сброса позволяет избавиться от воздушной пробки, возникающей во время заполнения радиатора теплоносителем.

Встроенный тепловой конвектор устанавливается в самом низу системы. В любом случае воздух, который остается в трубах, начинает скапливаться именно там. Благодаря клапану сброса можно избавиться от завоздушивания, повысив тем самым КПД системы.

Последней деталью, которая входит в состав батареи, является ввод. Конвектор можно подключить с помощью бокового соединения или воспользоваться специальным торцовым устройством.

Преимущества и недостатки

Отопительные приборы, вмонтированные в пол, помогают решить проблему обогрева любых помещений. К их основным достоинствам относят следующее:

1. Возможность выполнить скрытый монтаж. Такие обогреватели будет уместно установить в больших гипермаркетах, офисах и административных учреждениях. Подходят они и для монтажа в обычных квартирах.
2. Экономия пространства.
3. Возможность установки в помещениях с панорамным остеклением.
4. Равномерный прогрев комнаты благодаря принципу конвекции.

Внутрипольные радиаторы не лишены и некоторых недостатков, включая следующее:

1. Создание фальшпола уменьшает высоту помещения.
2. Дороговизна установки.

Пока еще инженеры не сумели разработать отопительный прибор, который смог бы удовлетворить сразу все требования одновременно. У каждой модели радиатора всегда найдутся как положительные, так и отрицательные качества.

При всех своих недостатках внутрипольные конструкции считаются довольно надежными устройствами. Они отвечают современным экологическим требованиям и рассчитаны на длительную эксплуатацию.

Что лучше: установить отопительные батареи или сделать теплый пол

У каждой конструкции есть свои преимущества и недостатки. От того, какие цели преследует владелец помещения, а также от условий эксплуатации зависит выбор отопительной системы.

Для обогрева жилой комнаты можно прибегнуть к обустройству теплого пола. Помещение, в котором постоянно находится много людей, где, возможно, понадобится резервное отопление, лучше всего оборудовать радиаторами.

Для создания теплого пола нужно иметь хорошее напольное покрытие. Обычно такие системы монтируются под линолеумом или паркетом. Внутрипольные радиаторы не соприкасаются с покрытием, потому могут быть установлены в любом месте.

Каждый решает сам, какая именно система ему больше подходит. Некоторые мастера предпочитают устанавливать у себя дома комбинацию из двух конструкций.

Подведем итог

Встраиваемые радиаторы отопления отличаются практичностью. Если высота помещения позволяет приподнять уровень пола примерно на 10 см, эти устройства станут оптимальным решением для вашего дома.

Похожие статьи:

Скрытые радиаторы отопления в полу

Одна из последних тенденций в строительстве — панорамное остекление. Очень привлекательное решение, которое нравится многим. Но для отопления таких помещений использовать стандартные отопительные приборы не получается: они портят всю картину. Даже самые привлекательные из них. Специально для таких случаев и были разработаны модели скрытой установки: встраиваемые конвекторы. Чаще всего их монтируют в пол, и называют еще «внутрипольные». Редко встраивают в подоконник, чаще, в подоконник низкий.

Конвекторы были выбраны не случайно. Радиаторы, встроенные в пол, очень неэффективны. Они в большей степени греют помещение за счет теплового излучения, направленного в разные стороны. Внутрипольный прибор с трех сторон закрыт. Получается, что больше греется пол, а не воздух. Одной четвертой мощности, направленной вверх, (пусть даже чуть больше за счет отражения) явно недостаточно. Конвекторы же при любом расположении большую часть тепла выдают наверх. В стороны уходит лишь малая доля, которая становится еще меньше за счет использования изоляционных материалов: корпус при установке изолируют.

Встраиваемые конвекторы иногда устанавливают в подоконники

Строение, типы и особенности

Конструкция встраиваемых конвекторов проста: это корпус-короб из металла, в котором находится нагревательный элемент. Для повышения теплоотдачи на нагревателе закрепляют большое количество конвективных ребер. Сверху конструкция закрывается решеткой, которая находится на одном уровне с полом.

В некоторых моделях для увеличения тепловой мощности ставят вентиляторы. Так скорость нагрева воздуха (при тех же габаритах и мощностях) увеличивается на 70-90%. Но с установкой вентиляторов появляется одна проблема: они шумят. Потому в конструкции для снижения шумов должны быть предусмотрены вставки и пористой резины, которые будут гасить вибрации. Установки могут работать и при выключенном вентиляторе: тогда процессы происходят за счет естественной конвекции. Такая функция нужна, если нет необходимости в большой мощности.

Для регулировки температуры применяют электронные или электромеханические регуляторы. Они находятся внутри корпуса, также как и датчики температуры. Тот же блок контролирует и скорость вращения вентиляторов. Полезно, если имеется функция перевода на «ручное» управление: вдруг вам нужно выставить другие параметры, или пульт управления вышел из строя.

Каждая из деталей выполняет свои функции, изготовлена из разных материалов. Причем качество прибора нужно оценивать в совокупности.

Для увеличения эффективности встраивают вентилятор, а для возможности регулирования температуры термостат

Корпус

Его внешний вид не столь важен — он находится в полу. Но качество исполнения должно быть на высоте: по корпусу определяется класс прибора и можно судить о его общей надежности. Важен также металл, из которого он изготовлен.

Для влажных помещений нужен материал с повышенной стойкостью к влаге — нержавеющие маркитали. Для сухих вполне подойдет черная или оцинкованная сталь. Она все равно покрывается краской, стойкой к внешним воздействиям и защищающей от коррозии. Чаще всего это порошковые составы. Они хорошо защищают металл. Причем желательно, чтобы внутренние стенки и сами детали были выкрашены в темный цвет — так при установке их не видно.

Решетки

На то, как выглядит решетка стоит обратить пристальное внимание. Это единственная часть, которая остается на виду. Именно она будет отвечать за общее впечатление. Делают их из разных материалов:

• алюминий;
• сталь обычная, оцинкованная и нержавеющая;
• древо;
• мрамор.

Решетки бывают двух типов: линейные и рулонные. Рулонные — стоят намного дороже, но удобнее в эксплуатации. Их просто скатывают. Линейные — более дешевые, но поднимать их приходится полностью. При рулонном исполнении планки располагаются только поперек, при линейном — могут и вдоль, и поперек.

Конструкция решетки важна, если по ней будут ходить. Тогда нужно обращать внимание не только на внешний вид, но и на конструкцию. В этом случае она не должна содержать никаких пластиковых деталей (ставят иногда в местах соединения ламелей и рамы). Чтобы плавно распределить нагрузку и сделать конструкцию малошумной некоторые производители ставят в месте соединения ламели и рамки пружины (немецкая фирма VARMANN). Это и уменьшает уровень производимых шумов и повышает комфортность.

Конструкция внутрипольного конвектора

При повышенной нагрузке хорошо бы чтобы сама решетка была с обеих сторон одинаковой. Тогда после того, как она сотрется с одной стороны, ее можно перевернуть на другую и эксплуатировать дальше.

Нагревательные элементы

Во встраиваемых конвекторах ставят два типа нагревательных элементов:

1. водяные внутрипольные конвекторы;
2. встраиваемые электрические обогреватели.

Наиболее востребованы у нас модели, подключаемые к водяному отоплению. Оно и понятно, практически у всех такое отопление есть. Но и электрические внутрипольные конвекторы могут стать основным и дополнительным источником тепла в тех местах, где подвод водяного отопления невозможен.

Электрические модели

Никаких новостей тут нет: используется нагревательный элемент закрытого типа — ТЭН. На нем закреплены пластины для увеличения площади соприкосновения с воздухом. Чаще всего пластины делают из алюминия — это относительно недорогой металл, с хорошей теплоотдачей. В бюджетных моделях может использоваться сталь, иногда — оцинкованная сталь, в дорогих — медь.

Встраиваемые конвекторы могут работать от электричества

Не менее важен материал, из которого изготовлен ТЭН. Именно его долговечность определяет срок работы оборудования. Европейские производители устанавливают часто нагреватели из нержавейки. Они имеют самые длительные сроки эксплуатации.

Так как это бытовые приборы, они имеют высокий класс защиты и по току и по напряжению. Стоят разного рода предохранители и схемы, которые при сбоях отключают устройства. При любых условиях эти приборы безопасны.

Внутрипольные водяные конвекторы

Нагревательный элемент — полая трубка с наваренными или напрессованными металлическими пластинами. В них перенос тепла осуществляется теплоносителем (водой или антифризом, зависит от модели). Подключаются приборы к существующей системе водяного отопления через патрубки, оснащенные резьбой. Используются в системах с принудительной циркуляцией теплоносителя, разводка — однотрубная или двухтрубная.

Для водяных, встраиваемых в пол конвекторов, важны материалы, из которого изготовлен теплообменник. Самую высокую мощность выдавать могут медные и медно-алюминиевые модели (медная труба, алюминиевые ребра). Есть еще модели полностью из меди — и трубы и ребра. Но цена на них немалая. В более бюджетных вариантах используют нержавеющую сталь, а еще более дешевых — оцинкованную.

Внутренность корпуса и теплообменники покрвашены в темный цвет — так их через решетку не видно

Несмотря на большую мощность, установка устройств с медными теплообменниками — далеко не лучший выбор. Медь очень капризна при эксплуатации, требует определенного состава теплоносителя, устройства заземления, совместима далеко не со всеми металлами. Все это вместе делает их эксплуатацию в системах централизованного отопления проблемной (хоть технические характеристики и позволяют это делать). Неплохо она себя покажет только в системах индивидуального отопления, в которых разводка отопления сделана медными, полимерными или металлополимерными трубами. При этом теплообменник котла отопления тоже желательно иметь медный. Фитинги и арматуру нужно устанавливать бронзовые или латунные, а также с никелированным или хромированным покрытием.

Модели и разновидности

Как и в электрических внутрипольных конвекторах, в водяных для увеличения мощности ставят вентиляторы. Это позволяет при тех же габаритах отопительных приборов получать гораздо больше тепла. Вентиляторы могут питаться от сети переменного тока 220 В или от источника постоянного тока на 12 В или 24 В. Для снижения уровня шумов их устанавливают на виброзащитных опорах.

Несмотря на то, что устройства с принудительной конвекцией шумят, они выдают больше тепла. Потому могут эффективно отсекать холодные потоки, поступающие от стекла. Если планируется использовать внутрипольный конвектор как основной источник тепла, лучше ставить именно такие модели — они быстрее нагревают помещение и не дают образовываться конденсату на стекле.

Есть модели, которые могут использоваться не только для отопления, но и для охлаждения. Причем они бывают двухтрубными и четырехтрубными. В четырехтрубных стоят два отдельных теплообменника, подключенных к разным системам — один к отоплению, другой к охлаждению. В двухтрубных моделях один и тот же теплообменник работает с двумя системами. Эффективнее четырехтрубные, но и значительно дороже.

Иногда встречаются модели, которые позволяют подавать в помещение свежий воздух — он забирается через специальное отверстие, очищается во встроенных фильтрах, подогревается, и уходит в помещение. Очень полезная функция там, где стоят стеклопакеты — именно недостаток кислорода и влажности — частая проблема в таких помещениях.

По заказу встраиваемые конвекторы могут сделать угловыми или с радиусом кривизны — это для помещений нестандартной геометрии или для витрин. Часто есть возможность заказать устройство нестандартных разметов — именно под ваше помещение. Некоторые производители делают специальные поворотные нагревательные элементы — так легче убирать внутри корпуса, некоторые предусматривают установку теплообменника на гибких шлангах — его можно вынуть и убрать.

Внутренность корпуса и теплообменники покрвашены в темный цвет — так их через решетку не видно

Отдельно выпускают устройства для обогрева помещений с высоким уровнем влажности. В них применяются стойкие к таким условиям материалы, особое электрооборудование. Также в таких моделях делают дренажный сток для отвода конденсата.

Контролируют температуру в помещении и изменяют мощность конвектора электромеханические или электронные термостаты. Сами устройства расположены в корпусе, управляются с выносного или дистанционного пульта. В электронных моделях есть возможность запрограммировать температуру по времени суток или дням недели.

Как выбирать

При выборе электрического внутрипольного конвектора основное — его габариты и мощность. Еще вам нужно будет определиться с принудительной или естественной конвекцией вы хотите устройство. Вот, собственно, и все тонкости.

Выбор водяных встраиваемых обогревателей гораздо сложнее. Тут нужно учесть больше параметров. Кроме размеров, материала корпуса, труб и ребер, наличия вентилятора нужно обратить внимание на такие характеристики:

1. Давление в системе. Для отопления частного дома, даже двух- трехэтажного коттеджа подойдут любые модели — давление в системе отопления редко бывает выше 3 Бар. Для квартир многоэтажных домов нужно учитывать рабочее и опрессовочное давление. В эксплуатационной организации или управляющей кампании узнайте эти параметры для вашего дома, а потом сравните с характеристиками модели. Обычно для многоэтажек рекомендуют устройства, у которых рабочее давление не меньше 15 Бар (атм).
2. Тип и параметры теплоносителя. И снова — для индивидуального отопления подходят любые — вы сами контролируете и задаете температуру, а также характеристики теплоносителя. Обитателям многоэтажек приходится подстраиваться под то, что течет в трубах. Потому узнаете также температуру и Ph, количество взвесей и содержание кислорода, тип подключения (зависимый или нет). Находите рекомендации по теплоносителю и сравниваете с тем, что есть у вас.
3. Тип системы и диаметры подключения. Большинство моделей работают как в однотрубных, так и в двухтрубных системах. Но не все. Потому обращайте внимание и на это. Диаметры — не самый критичный параметр — есть переходники.

Отопление в полу — современные тенденции в строительстве и ремонте

Для любого обогревателя, встраиваемого в пол, важный момент — материал корпуса и ТЭНа. Если помещение сухое, не стремитесь поставить корпус из нержавейки. У производителей с именем, это качественная сталь — им нужно поддерживать авторитет. А вот малоизвестные кампании для экономии могут использовать так называемую «техническую нержавеющую сталь». Она по характеристикам часто не лучше, а хуже черной покрытой хорошей краской.

Особенности установки

Устанавливать внутрипольные конвекторы можно двумя способами: конвектором к стеклу и к помещению.

Если развернуть конвектор к окну, будет эффективно отсекаться холодный воздух, гарантировано отсутствие конденсата. Но помещение будет прогреваться медленнее — много тепла уходит на нагрев стекла. Зато в помещении наблюдается равномерная температура: холодные и теплые массы смешиваются равномерно.

Схема монтажа внутрипольного отопления

Развернув конвектор в сторону помещения, получаем быстрый нагрев. Но на стекле может образовываться конденсат. К тому же в помещении наблюдаются зоны с разной температурой, что некомфортно.

Встраиваемые в пол обогреватели устанавливают в готовые желоба в полу. Если пол бетонный, расстояние между корпусом и стенками желоба заполняется раствором, при установке в деревянный пол вокруг делают рамку из брусьев.

Достоинства и недостатки

По сравнению с аналогичными отопительными приборами настенного или напольного монтажа они ничем не лучше и не хуже. Основное их преимущество — скрытая установка, которая дает простор для дизайнерских решений. Тем не менее, для панорамного остекления или для обогрева витрин — это наилучший выбор.

Недостаток — более высокая цена по сравнению с аналогичными приборами той же мощности. И выше в несколько раз. Причем высокие цены не только на оборудование, но и на установку: она значительно сложнее, чем для обычных моделей.

При установке такого типа оборудования трубы подводки неизбежно должны быть в полу. Это популярное решение, но с технической точки зрения очень спорное. К тому же для скрытой установки требуется поднимать пол, что позволяют далеко не все помещения. Тем не менее, радиаторы отопления в полу — популярная сегодня тенденция. И если вам не пугают все сложности — делайте внутрипольный обогрев.

Итоги

Для современных открытых интерьеров отопительные приборы часто становятся проблемой — их некуда спрятать. К тому же во многих домах и квартирах ставят панорамные окна — тут тоже радиатор не повесишь и не поставишь. Тогда вход один — встраиваемые в пол конвекторы. Они могут быть электрическими или водяными, с принудительной или естественной конвекцией. Выбор — за вами.

Встраиваемые в пол радиаторы отопления — лучшее решение для обогрева помещений, имеющих застекленный фасад или нестандартную планировку. Оборудование станет гармоничным дополнением интерьера, создаст комфортный микроклимат и будет минимально расходовать энергию.

Такими радиаторами в полу можно оборудовать частный дом, автосалон, бизнес-центр и торгово-развлекательный комплекс. Использование данных систем актуально для помещений с большой площадью: аэропорта, оранжереи, бассейна.

Преимущества и модификации

Компания TECHOWARM предлагает купить встраиваемый радиатор в Москве по доступным ценам. Мы представляем приборы непосредственно от производителя, которые отличаются:

• Быстрым и качественным прогревом. Большая нагревательная поверхность прогреет комнату быстрее, чем стальные, алюминиевые или биметаллические модели.
• Экономичностью. Для работы внутрипольной конструкции потребуется минимальное количество теплоносителя.
• Компактностью и легкостью. Приборы обладают небольшой массой, занимают мало места и подходят для установки в любых помещениях.
• Безопасностью. Прибор не нуждается в контроле во время работы и так же безопасен, как и водяной радиатор.
• Приемлемой стоимостью. Встраиваемых в пол радиатор можно всегда купить в нашем магазине по лояльной цене.

Отопление для пола в виде внутрипольного конвектора может быть с принудительной и естественной конвекцией. Модели с естественной конвекцией устанавливаются в квартирах. Прибор обеспечивает свободную циркуляцию воздушных масс и постепенный прогрев небольшой комнаты. Если же нужно обогреть большое помещение в загородном доме или торговом центре, оптимальным решением станет модель с принудительной конвекцией. В конструкцию изделия входит мощный вентилятор, а необходимая температура нагрева устанавливается с помощью терморегулятора.

Как заказать товар

В нашей компании установлена самая доступная цена системы отопления в Москве. В каталоге представлены все современные модели конвекторов от ведущего отечественного производителя. Купите через сайт или по телефону +7(495) 784-86-99 уже сегодня! Нами выполняется быстрая доставка внутрипольной батареи по Москве и в регионы.

Тепловые радиаторы, встраиваемые в пол, чаще используются при нестандартном дизайне. В помещениях, которые имеют панорамные окна, такие батареи выполняют свои функции, не заслоняя открытое пространство. Они не только обогревают помещение, но и создают тепловую завесу, препятствуя поступлению холодного воздуха от окон. Подобные приборы устанавливают в частных домах, зимних садах, спортзалах, офисах и других помещениях социального назначения.

Радиаторы отопления встроенные в пол

Внешне такой радиатор похож на пенал, закрытый сверху решеткой. Внутри находится устройство, которые непосредственно обогревает помещение. Давайте подробнее разберемся с радиаторами отопления, встроенными в пол, их преимуществами и недостатками в использовании.

Устройство радиатора

Радиаторы отопления встроенные в пол состоят из ребристого нагревателя, корпуса и панели, прикрывающей всю конструкцию. Они могут дополняться вентиляторами для лучшего распределения тепла. Устройство помещается в стяжку и заделывается на уровне напольного покрытия.

Устройство радиаторов встраиваемых в пол.

Рассмотрим каждый элемент по отдельности:

• Корпус такого радиатора обычно изготавливается из нержавеющей стали. Но для сухого помещения можно подобрать и другой материал. Загвоздка бывает в том, что малоизвестные компании часто применяют некачественную техническую сталь, недолговечную в эксплуатации. Обязательно узнавайте у продавца, из какого материала изготовлен корпус.

Устройство радиаторов встраиваемых в пол.

• Ребристый нагреватель или теплообменник. Он представляет собой металлический контур с присоединенными пластинами, припаянными с помощью химического состава с молекулами серебра. Пластины плотно соединены с основой. Ни повышенные температуры, ни постоянное изменение состояния в результате расширения-сужения не влияют на прочность сцепления. Тепло от контура передается на пластины, от которых и происходит теплообмен с воздухом.

• Напольные решетки. Они устанавливаются на уровне финишного покрытия и имеют цель предохранить конструкцию от механических повреждений. Могут быть как съемными, так и смонтированными вместе с основным механизмом радиатора. Второй вариант так и продается, готовым к подключению.
• Воздушный вентилятор. Установка вентилятора позволяет получить больше тепла. Он подключается к электрическим сетям, а чтобы уменьшить уровень шумов, используются виброзащитные опоры. Радиаторы с имеющимися вентиляторами выдают больше тепла, так как заслоняют проход холодным воздушным потокам от окон и не дают образовываться на стекле каплям воды.

• Клапан сброса. Устройство для сброса воздушной прослойки подключают после монтажа радиатора, встроенного в пол. Помогает устранять завоздушивание и повышает эффективность такой отопительной системы.
• Регуляторы. Наличие таких устройств позволяет задавать нужный температурный режим в помещении.

Обратите внимание! Почти все, встраиваемые в пол радиаторы отопления, имеют регулятор мощности. Можно в любой момент выбрать уровень нагрева.

• Вводы. Расположены с торца или бока радиатора. При невозможности использовать горячий теплоноситель, приобретают электрические батареи, которые также встраивают в пол.

Преимущества радиаторов, встраиваемых в пол

Отопительные батареи, встраиваемые в пол, прекрасно справляются с задачей обогрева помещений. Основные преимущества:

• Появление свободного пространства. Теперь ничто не мешает ставить предметы интерьера и мебель на пол вплотную к стене.
• Скрытое размещение радиатора. Не требуется покупать приборы, которые бы соответствовали дизайну комнаты.
• Высокая производительность такого радиатора при долгом сроке эксплуатации.
• Устойчивость к агрессивным теплоносителям, его надежность и соблюдение всех требований экологической безопасности.
• Возможность установки панорамного остекления.

Установленный в пол радиатор отопления

При всех положительных качествах радиаторов отопления, встраиваемых в пол, есть моменты, которые снижают их популярность. Например, производить установку данных приборов лучше всего во время строительства дома или его капитального ремонта. А подключаются батареи с водой в качестве теплоносителя при помощи канала, который прокладывают внутри пола. Это и делает сложным монтаж, особенно если он производится в цементной стяжке.

Монтаж радиатора отопления встроенного в пол

Особенности радиаторов

• Напольные устройства для обогревания производятся с корпусами или без них. Первые проще в установке. Сначала готовят желоб по длине радиатора, помещают в него прибор и присоединяют к коммуникациям. Размеры коробов могут колебаться от 90 см до 3 м, и позволяют подобрать нужный вариант в любое помещение.
• Если выбран простой и бюджетный вариант без корпуса, придется подбирать способ надежного крепления батареи к полу и делать термоизоляцию, для того чтобы избежать потери тепла. В качестве такого материала может подойти практически любой, продающийся на строительном рынке, обладающий устойчивостью к нагреванию и имеющий низкий коэффициент теплопроводности.
• Простая конструкция теплообменника, состоящая из контура и пластин, надежна и эффективна в эксплуатации. Она бывает изготовлена из оцинкованной стали, алюминия и меди. Последние варианты стоят дороже и имеют лучшие показатели мощности из-за высокой степени теплопроводности и устойчивости к коррозии.
• Имеется возможность увеличения мощности. Если имеющийся узел недостаточен для обогревания помещения, радиаторы можно укомплектовать дополнительным теплообменником. Отапливаемая площадь увеличивается в 2-3 раза.
• Можно выбрать понравившийся дизайн напольной решетки. Она может быть сделана из различных материалов и иметь отличающееся цветовое решение.

Различный дизайн решетки радиатора встроенного в пол

Радиаторы, встраиваемые в пол, работают, так же как и привычные настенные приборы отопления, но обладают и своими отличительными характеристиками.

Как выбрать

При покупке электрических напольных радиаторов отопления, встраиваемых в пол, нужно отталкиваться от требуемых размеров и желаемой мощности. Стоит определиться и с вентилятором: нужна ли принудительная конвекция или достаточно будет естественной.

При выборе встраиваемых батарей с теплоносителями требуется учесть многие факторы.

1. Давление в теплосистеме. Такие радиаторы подойдут для обогрева домов, имеющих замкнутую сеть отопления. Перед установкой в квартирах многоэтажного дома требуется учесть имеющееся давление. Такие данные можно получить в ЖЭКе или работников управляющей компании, и согласно им подобрать нужную модель радиатора. Обычно такое устройство должно выдерживать давление до 15 атмосфер.
2. Параметры и тип теплоносителя. Если встраиваемые в пол приборы монтируются в частном доме, то подходит любой теплоноситель, так как собственник жилья сам осуществляет контроль за его температурой и состоянием. Для жителей многоэтажек наполнение радиаторов может создать множество проблем. Поэтому при решении установить встраиваемые батареи нужно заранее узнать о качестве, Ph жидкости, температуре, содержании кислорода и других характеристиках теплоносителя.
3. Тип системы отопления и диаметры подключения. Многие модели радиаторов могут нормально функционировать в однотрубной и двухтрубной системах обогревания. Но эти сведения требуется уточнить у продавцов. А при несовпадении диаметров можно воспользоваться переходниками.

Однотрубная и двухтрубная разводка системы отопления.

Обратите внимание! Радиаторы, встраиваемые в пол, могут быть единственными источниками отопления в помещении.

Разновидности моделей

Выпускается две модификации радиаторов: с естественной и принудительной конвекцией. Имеющиеся вентиляторы питаются от сети в 22 В. или источника с постоянным током на 12 или 24 В.

Среди разнообразных встраиваемых батарей продаются модели, предназначенные и для отопления, и для охлаждения. Выпускаются двухтрубные и четырехтрубные устройства. В первом варианте теплообменник подключен к отоплению и к охлаждению. Во втором — имеются два теплообменника, каждый из которых связан с одной из систем. Такие радиаторы более эффективны в эксплуатации, но и стоят дороже.

Нестандартные виды и размеры радиаторов.

Встречаются напольные модели с функцией подачи свежего воздуха. Для этого воздух всасывается через отдельное отверстие, проходит через встроенные фильтры, подогревается и уходит обратно в комнаты.

При нестандартных помещениях с имеющимся искривлением пола можно заказать угловые радиаторы или с нужным радиусом кривизны. Есть теплообменники на гибких шлангах, которые позволяют вынуть прибор на пол и убрать его обратно.

Электронные и механические термостаты позволяют контролировать и изменять температуру и мощность радиаторов, встраиваемых в пол. Такие устройства располагаются внутри корпуса, а управляются при помощи дистанционного пульта. Электронные варианты располагают возможностью программирования температуры обогрева по времени.

Термостат для батареи отопления

Можно подобрать и устройства, предназначенные для высокого уровня влажности. В таких радиаторах применяются материалы и электрооборудование, не поддающиеся коррозии. Предусмотрен и дренажный сток, по которому отводится конденсат.

Рекомендации специалистов по монтажу

Первым важным шагом после принятия решения об установке такого вида радиаторов будет составление проекта с указанием всех факторов: расположения, габаритов конструкции, производительности и остального.

Требуется приобрести все необходимое оборудование.

Монтаж встраиваемых в пол радиаторов

Во время заливки стяжки прокладываются трубы для подачи теплоносителя. А в готовом помещении делаются штробы, в которые и будут помещены трубы. Далее готовится ниша для корпуса. При этом она должна быть больше, чем короб радиатора на 5 мм по ширине и длине при торцевом подключении, и на 10 мм при боковом. После этого производится установка радиатора отопления. На этом этапе главное — это расположить конструкцию так, чтобы она не выступала за поверхность напольного покрытия. Соединяются патрубки с трубами подачи теплоносителя. Места соединений должны быть прочно зафиксированы. Для проверки обычно проводят пробный пуск отопительной системы.

Последний штрих — укладка наружной решетки на пол.

Радиатор встроенный в пол

Расчет мощности и величины прибора, встроенного в пол, производится по параметрам, учитывающим высоту потолков, размеры окон, среднюю температуру воздуха зимой окон и прочее. Приблизительно подбирают таким образом: на 1 квадратный метр площади — 100 Вт мощности батареи.

Недостатки

Конвекторы встраиваемые в пол.

• Для установки таких батарей может потребоваться увеличение высоты пола. Это уменьшит высоту помещения и потребует лишних затрат для покупки строительных материалов.
• Цена отопительных приборов выше, чем у привычных настенных или напольных моделей.
• Такие батареи не самый лучший вариант для помещений с высотой потолков более 3 метров. Лучше будет приобрети настенные варианты.
• Батареи, встроенные в пол, сложнее в установке.
• Если у радиаторов присутствует система принудительной конвекции, то плата за электроэнергию увеличивается.
• Внутри батарей собирается пыль, а при наличии принудительной конвекции она может разноситься по всему помещению.

Напольные радиаторы отопления встраиваемые в пол: монтаж и особенности батарей

На чтение 7 мин. Просмотров 84 Опубликовано 21.10.2019 Обновлено 14.10.2019

Напольные радиаторы отопления встраиваемые в пол все чаще используются в современных домах и квартирах. Такие батареи целесообразно устанавливать в помещениях с панорамными окнами, например в частных строениях, зимних садах, застекленных террасах и офисах предприятий. Помимо основной функции обогрева они помогают создать тепловую завесу, которая предотвращает поступление холодного воздуха из окон. Перед установкой батареи для отопления в полу стоит оценить преимущества и недостатки таких радиаторов, а также изучить их конструктивные особенности.

Конструктивные особенности встраиваемых радиаторов

Внутрипольный конвектор

Стандартный радиатор в полу по внешнему виду напоминает пенал, накрытый решеткой сверху, внутри которого находится обогревательное устройство. Встроенная батарея состоит из нагревателя, корпуса и защитной панели, которая прикрывает конструкцию. Чтобы тепло распределялось равномерно, такие радиаторы дополняют вентиляторами, помещают их внутрь стяжки и устанавливают на уровне пола. Процесс обогрева происходит за счет конвекции, по этой причине конструкции такого типа называются встроенными конвекторами.

Любая батарея в полу под окном работает по одному и тому же принципу. Холодный воздух проходит вниз сквозь решетку, нагревается и поднимается вверх обратно. Существует отдельная категория радиаторов такого типа, во время работы которых конвекционное нагревание происходит естественным образом. Такие приборы считаются более эффективными, поскольку способны прогревать воздух внутри помещения быстрее. Решетки отопления обычно делают из металла или дерева и окрашивают в разные цвета.

Встроенный радиатор работает по принципу циркуляции воздуха, поэтому его лучше устанавливать недалеко от дверей и окон. Внутри таких батарей находится клапан сброса, помогающий повысить эффективность системы и поддерживать нужную температуру.

Достоинства и недостатки

Радиаторы, встраиваемые в пол, не занимают полезное пространство

Все батареи, встроенные в полу, имеют свои плюсы и минусы, изучив которые можно определиться с типом радиатора. В список преимуществ входит долгий срок эксплуатации, позволяющий не думать о ремонте или замене батареи в течение длительного времени. Встраиваемые радиаторы отличаются хорошей производительностью и не доставляют проблем в процессе эксплуатации.

Отопительные приборы достаточно надежные и относятся к категории экологически чистого оборудования. Благодаря оптимальной конструкции такая батарея не будет портить интерьер и мешать размещать мебель, поскольку практически полностью скрыта от посторонних глаз. Также радиатор напольный и встраиваемый дает возможность устанавливать в помещении панорамные окна любого типа.

У встраиваемых батарей есть и свои минусы:

• необходимость увеличивать высоту потолков, чтобы установка прошла без проблем;
• высокая цена по сравнению со стандартными моделями напольного или настенного типа;
• при высоте потолков более трех метров лучше использовать настенные конструкции;
• сложности при монтаже;
• увеличение платы за электричество, если в батарее есть опция принудительной конвекции;
• способность распространять излишки пыли.

Лучше всего устанавливать встроенные отопительные радиаторы в процессе возведения дома либо капитального ремонта. Причина заключается в сложном монтаже, поскольку подключать батареи нужно с помощью канала, проложенного внутри пола.

Для каких помещений подходит

Внутрипольные батареи подходят для помещений с панорамными окнами

Радиаторы для отопления, встраиваемые в пол, подходят для реализации нестандартных дизайнерских решений в домах или квартирах. Это удачный выбор для тех, кто хочет установить в комнате панорамные окна или сделать перепланировку, после которой монтаж стандартных батарей будет невозможен. Чаще всего такие ситуации возникают, когда стены, к которым прикрепляют радиаторы, сделаны из облегченных материалов и не способны выдерживать большой вес отопительных батарей.

Нередко такие батареи ставят в магазинах, офисах, гостиницах и других помещениях общего пользования, поскольку там необходимо устанавливать застекленные витрины и окна панорамного типа. Благодаря стильному внешнему виду современные радиаторы часто становятся элементом декора, их эстетичный дизайн позволяет реализовывать любые проекты даже в малогабаритных квартирах. Универсальность батарей встраиваемого типа делает их отличным вариантом для всех, кто планирует сэкономить место в комнате.

Разновидности встраиваемых в пол радиаторов

Напольные встраиваемые батареи можно разделить на два основных типа: электрические и водяные. Электрические конструкции оснащены закрытыми ТЭНами, в которых установлены стальные или медные пластины. Такие радиаторы изготавливают с учетом требований безопасности для электроприборов и оснащают предохранителями, защищающими их от сбоев. Это идеальный выбор для домов, где нет подключения к центральному отоплению. Радиаторы водяного типа представляют собой трубки из металла с пластинами, их подключают к отопительной системе с помощью патрубков. В качестве исходного материала для них применяют медь, сталь или алюминий.

Водяной Электрический

В магазинах представлены радиаторы с принудительной и естественной конвекцией двухтрубного или четырехтрубного типа, которые можно использовать как для отопления, так и для охлаждения помещений. В первом случае теплообменник подключают к отопительной и охладительной системе, во втором присутствуют два теплообменника, связанные с одной из необходимых систем. Это более эффективные, но при этом достаточно дорогие радиаторы. Хороший выбор — модели с опцией для подачи свежего воздуха, который проходит сквозь встроенные фильтры и после подогрева распространяется в помещении.

Если пол в помещении искривлен, проблему можно решить, заказав встроенные радиаторы углового типа либо с необходимым радиусом кривизны. Неплохим вариантом станут приборы с теплообменниками на шлангах, позволяющих вытащить прибор и спрятать его обратно при необходимости.

На что обратить внимание при выборе

При выборе нужно учитывать площадь отапливаемого помещения

Перед покупкой напольного конвектора отопления, который встроен в пол, нужно обращать внимание на размеры и мощность такого оборудования. Понадобится сразу решить: нужно устанавливать вентилятор для принудительной конвекции или естественной будет достаточно.

Чтобы выбрать встраиваемую батарею, учитывают следующие факторы:

• Давление в тепловой системе. Если встроенный радиатор устанавливают в многоквартирном доме, нужно учитывать уровень давления. Эти данные можно получить в ЖЭУ или у сотрудников управляющей компании перед тем как подобрать подходящую модель. Такая батарея должна справляться с давлением до 15 атмосфер.
• Тип и параметры теплового носителя. При монтаже напольного радиатора в частном доме подойдет любой теплоноситель, поскольку собственник может сам контролировать его состояние и температуру. Перед установкой в многоэтажном доме нужно учитывать наполнение батареи и ее характеристики.
• Диаметры для подключения и тип отопительной системы. Большинство моделей радиаторов могут работать в двухтрубной и однотрубной системе обогрева, более подробную информацию нужно уточнять при покупке.

Встроенные радиаторы могут быть единственным источником отопления в помещении. Их нельзя сочетать с другими батареями и отопительными приборами во избежание проблем.

Советы по монтажу встраиваемых батарей

Инструкция по монтажу

После принятия решения об установке встроенной батареи в квартире или доме нужно составить проект и указать все нужные данные, включая расположение, размеры конструкции и ее производительность. Стандартный радиатор, установленный в полу под окном, должен монтироваться по инструкции. В первую очередь прокладывают трубы для теплового носителя в процессе заливки стяжки на половое покрытие. Когда помещение будет готово, в нем устанавливают штробы, куда помещают трубы, и подготавливают нишу для корпуса. Она должна быть больше коробки радиатора на 5 мм с учетом ширины и длины, если подключение торцевое, и на 10 мм, если оно боковое.

После устанавливают саму батарею отопления. На этапе установки важно расположить конструкцию на расстоянии вытянутой руки таким образом, чтобы она не могла выступать за поверхность покрытия пола. Патрубки соединяют с трубами для подачи теплового носителя и фиксируют места соединений. Чтобы проверить систему, проводят ее тестирование и монтируют наружную решетку на завершающем этапе.

Мощность и величину прибора рассчитывают с учетом высоты потолков, габаритов окон, средней температуры воздуха в зимнее время и прочих параметров. На 1 кв. м площади должно приходиться не меньше 100 Вт мощности радиатора.

радиатор напольный встраиваемый и внутрипольный конвектор

Встраиваемые в пол радиаторы отопления

Напольные радиаторы, встраиваемые в пол

Современная архитектура и дизайн направлены на максимальное расширение всех возможных решений по созданию комфорта и уюта в любом помещении. Немаловажную роль играет создание эффективного, удобного и эстетичного отопления. Традиционное использование радиаторов, примонтированных к стенам под оконными проемами, навязано старыми методами в организации отопления. На смену им пришли новые: вмонтированные в пол радиаторы.

Конструкция и особенности

Электрические встроенные радиаторы

Напольные радиаторы, встраиваемые в пол, прекрасно подходят для обогрева комнат квартиры, загородного дома, коттеджа, спортивного зала и многих других помещений. Главная особенность состоит в возможности поддержания постоянного высокого теплового фона без изменений, это создает особые комфортные условия, например, в помещениях для выращивания различных растений.

Водяные

По конструктивным особенностям и исполнению все напольные радиаторы, встраиваемые в пол, являются конвекторами. Это означает, что тепловой элемент производит нагрев воздуха, который подчиняясь тепловой энергии, начинает циркуляцию в помещении и создает тепловую завесу. Происходит постоянная смена воздуха: теплый поднимается к потолку, а холодный вновь проходит через напольный конвектор. Это позволяет экономить средства на отоплении, так как воздух постоянно поддерживается в теплом состоянии. Конструкция довольно-таки проста, но эффективна. Составные части: внешний футляр или корпус, теплообменный элемент, декоративная решетка. В футляр небольшой ширины устаналивается теплообменный элемент, представляющий собой трубку, которая подключается к центральной системе отопления. Футляр напольного радиатора встраивается в пол, а сверху устанавливается декоративная решетка в стык с поверхностью полов.

Электроспираль

Теплообменный элемент не обязательно может быть «водяным». Также может использоваться электрическая энергия для нагрева теплообменной спирали, заключенной в корпус. Данные конвекторы по своей функциональности ничем не отличаются от водяных. Отличием являются только затраты на электроэнергию и возможная потребность в диэлектрическом слое.

Подвод энергии осуществляется аналогично подводу воды в конвекторах с водным теплообменником. Этот вопрос необходимо продумать дополнительно.

Классификация

Деревянная декоративная решётка радиатора

Наибольшую популярность среди напольных радиаторов с монтажом в пол имеют водяные. Их главная техническая особенность – обязательное подключение к общедомовой системе водоснабжения. От электрических они отличаются намного большей производительностью и малыми затратами. Очень много отечественных производителей предлагают надежную продукцию такого плана.

Классифицируются по следующим параметрам:

• Конструкция. По конструкции радиаторы такого типа могут быть с корпусом и в бескорпусном исполнении, когда теплообменный элемент просто соединяется с системой центрального отопления, монтируется в пол и закрывается решеткой. В данном случае в фальшполах или нишах изготавливается дополнительная теплоизоляция для устранения утечек тепла через пол.

• Материалы. Корпус всегда изготавливается из обычной нержавеющей стали с прекрасными теплопроводными характеристиками. Теплообменный элемент в бюджетном варианте исполнения также производится из стали, в более продвинутых случаях применяются более производительные и дорогие теплопроводные металлы и сплавы, такие как медь, алюминий или латунь. Второе положительное свойство цветных металлов, применяемых в изготовлении конвекторов, это сильная устойчивость к коррозии.

• Дизайн. Оригинальный стиль изготовления и разнообразные варианты покрытия корпуса регламентированы только современными возможностями металлической промышленности и желаниями клиента. В настоящее время отечественные и зарубежные производители выпускают на рынок огромную номенклатуру отопительного оборудования. Стоит отметить, что основное внимание надо уделить «видимой» части радиатора, то есть декоративной решетке, скрывающей радиатор в нише пола.

Преимущества напольных конвекторов со встраиванием в пол

Панорамное остекление и радиатор

Прежде всего, все преимущества отеплителей данного типа связаны с эстетикой и функциональными особенностями. Самые характерные преимущества заключаются в следующих критериях:

• Высокая теплоотдача и производительность. При использовании теплообменного элемента с водным заполнением можно добиться прекрасного баланса в теплоотдаче и малой финансовой затратности отопления;
• Надежность, которая заключается в безотказной работе и отличных свойствах устойчивости к агрессивным средам воды;
• Радиаторы монтируются в полах, а это открывает совершенно уникальные и интересные архитектурные возможности. Батареи более консервативного использования размещались на стенах под оконными проемами. Это ограничивало архитектуру окон, но если обогреватели расположены в полах, то все ограничения снимаются. Можно полностью остеклить фасад и создать панорамное остекление, которое часть применяется в оранжереях, частных домах и помещениях с витринами.

Монтаж напольных радиаторов

Монтаж напольных радиаторов

Для монтажа не потребуется специальных навыков, все работы элементарны. Потребуются только базовые знания, но при этом будет необходимо учесть все нюансы, к которым относятся:

• Давление в системе отопления. Давление в разных центральных системах может варьироваться от 2 Атм. (частные дома) до 6 Атм. (многоквартирные дома). Исходя из этих параметров необходимо подобрать оборудование под конкретное давление, в противном случае оборудование под 2 Атм. На системе в 6 Атм. быстро износится, нарушится герметичность и произойдет протечка воды температурой 80-90 градусов.

• Высота потолков. 1 кВт на 10 квадратных метров – основное правило выбора мощности. Если сказать проще, то чем выше потолки, тем мощнее нужен радиатор. Высота потолков напрямую влияет на объем воздуха в помещении, который постоянно будет нагреваться и и циркулировать.
• Конвектор с водяным подводом требует обязательного соединения с основными отопительными коммуникациями, этот вопрос необходимо продумать заранее, иначе придется искать альтернативу. Альтернативой могут быть электрические конвекторы, которые описаны выше.
• Выбор оборудования. Некоторые модели для создания дополнительного притока воздуха оснащаются вентиляторами. Кроме того, необходимо очень внимательно подойти к вопросу качества. Как уже было сказано, самая большая опасность износа или выбора некачественного оборудования — это перспектива затопления своей квартиры, помещения, а возможно и соседей, горячей водой. Контакт кипятка и поверхностей — это 100% необратимой порчи для дерева, пластика, бумаги и пр.
• Схема подключения. Прежде чем приступать к монтажу системы отопления, необходимо разработать схему с нанесением всех точек подключения и мест расположения конвекторов. Сделать это желательно еще до основных ремонтных работ, когда можно без разбора готовых полов сделать ниши и полости. Проводя все работы согласно схеме, нужно продумать и дополнительную проводку горячей воды по шлангам или трубопроводам, если планируется точечное размещение в отдалении от коммуникаций.

Напольные батареи отопления, монтируемые в полах – это последнее слово отопительной техники при использовании консервативных способов передачи тепла. Это великолепное сочетание, которое позволит каждому домовладельцу обрести баланс между эффективным отоплением помещения, созданием комфорта и уюта и приятным эстетическим видом.

pechiexpert.ru

Скрытые системы: радиатор напольный встраиваемый и внутрипольный конвектор

Актуальность отопительных систем в нашей стране существовала во все времена. Традиционно они основаны на применении стандартных батарей. Но бывает, что для стилистики помещения возникает необходимость скрыть приборы. В этом случае на выручку приходят внутрипольные конвекционные устройства и скрытые от глаз радиаторные узлы.

Что такое встраиваемый напольный радиатор: назначение и классификация

Растущая популярность нового класса отопительных систем объясняется повышенными дизайнерскими требованиями современных домовладельцев. Например, в помещениях, где присутствуют панорамные окна, скрытые батареи будут выполнять свои функции, не закрывая пространство. Боле того, создаваемая ими тепловая завеса, способствует быстрому нагреву холодного воздуха от окон.

Внешне напольные радиаторы отопления встраиваемые в пол напоминают небольшой пенал, который закрыт сверху декоративной решеткой. Этот фактор позволяет использовать их в следующих случаях:

• При организации обогрева бассейнов и зимнего сада.
• В помещениях социального и коммерческого назначения для обогрева холла, салона и витрин.
• При сплошном остеклении, когда нет возможности поставить обычную батарею.
• Когда присутствует необходимость получить максимальную эффективность отопительной системы при визуальном отсутствии приборов.

Теплоотдача внутрипольных конвекторных приборов никак не меньше, чем у стандартных биметаллических радиаторов для обогрева квартиры. Встречаются как электрические обогреватели, так и работающие с водяным теплоносителем. Последние получили более широкое распространение, поэтому разберем их детальнее.

Классификация

Рынок насыщен продукцией внутрипольных обогревательных устройств от многих производителей. Каждая модель обладает индивидуальными характеристиками, но есть и общие атрибуты, по которым их классифицируют. По способу организации циркуляционных потоков теплого воздуха батареи делятся на два вида:

• С вентиляцией естественного типа – такой радиатор напольный встраиваемый представляет собой U-образную трубку из медного сплава с надетыми на нее алюминиевыми пластинами. Ребра призваны увеличить площадь теплообмена. Конструкция закрыта решеткой, которая выполняет как защитную, так и декоративную роль.
• С вентиляцией принудительного типа – система дополнительно содержит вентилятор, который призван распределять потоки холодного и теплого воздуха. В остальном конструкция аналогична.

Конвекционные устройства с принудительной вентиляцией обладают теплоотдачей в 2-3 раза выше, чем стандартные изделия. Их работа эффективна, быстрее прогревается помещение, однако для вентилятора необходима отдельная линия электропитания, что удорожает работы по установке и обслуживанию.

Конструкция встраиваемого в пол квартиры радиатора отопления напольного типа

Основная часть моделей выполнена из оцинкованной или нержавеющей листовой стали, и окрашена с применением технологии порошковой окраски. Эти материалы способствуют высокому уровню теплопередачи и длительному сроку эксплуатации. Конструкция внутрипольных батарей включает следующие элементы:

• Корпус.
• Решетка.
• Теплообменник.
• Блок управления.
• Температурный датчик.
• Тангенциальные вентиляторы.

Конструктивные особенности

Любой встраиваемый напольный конвектор или радиатор комплектуется теплообменником, представляющим собой контур из металла с припаянными к нему пластинами. Напольные решетки, входящие в комплект, предохраняют систему от повреждений и монтируются на уровне финишного напольного покрытия из ламината, паркета или керамической плитки.

Модели с вентиляторами отличаются высокой производительностью. Их подключают к электросети помещения, а в целях акустического комфорта используются опоры виброзащитного типа. Блок управления позволяет установить оптимальный температурный режим. Узел подключения расположен в торце батареи. Присутствие воздухоспускного клапана поможет устранить завоздушивание системы.

Особенности установки

Монтаж скрытых отопительных приборов следует планировать еще на стадии проектирования. После окончания строительства такие работы требуют выполнения капитального ремонта, потому что без обустройства каналов в полу и смены напольного покрытия не обойтись.

Производители выпускают свою продукцию как в корпусах, так и без них. Отсюда существует два варианта установки таких приборов:

1. В корпусе – теплообменники помещены в коробе из металла, который крепится в углублении, глубина составляет от 100 до 300 мм.
2. Без корпуса – такая конструкция встраивается в канал и нуждается в теплоизолировании канала.

Устройства с корпусом проще в монтаже. В первую очередь готовится желоб по всей длине прибора, после чего приступают к организации коммуникационных каналов. Для подключения встраиваемых в пол напольных радиаторов системы отопления обычно используют полипропиленовые или металлопластиковые элементы. В районе подвода труб рекомендуется сделать нишу, чтобы было удобнее производить коммутацию или ремонт.

Рекомендации по выбору

Покупая какую-либо модель скрытого обогревателя, нужно учитывать габариты изделия и его мощность. Важно определиться и с вентиляторами – есть ли смысл принудительной конвекции или хватит естественной. Кроме этого стоит учесть следующие факторы:

• Давление в системе. Батареи скрытого типа подходят для зданий с замкнутой отопительной сетью. Уровень давления в многоэтажном доме можно узнать в ЖЭК или у сотрудника управляющей компании. Обычно прибор должен выдержать до 15 атмосфер.
• Тип теплоносителя и его характеристики. У жителей многоэтажных зданий наполнитель батарей может создать массу проблем. Поэтому лучше сразу узнать данные о качественном составе жидкости и подобрать соответствующее изделие.
• Параметры подключения и тип системы отопления. Большинство моделей способно эффективно функционировать как в однотрубной, так и в двухтрубной системе обогрева. Однако эти сведения все же лучше уточнить в магазине. Несовпадение диаметров можно компенсировать переходниками.

Производители

Осуществить выбор обогревателя из обширного списка производителей – довольно сложная задача. Они различаются по типоразмерам и внешнему виду, оба параметра нужно учесть на начальном этапе проектирования помещения. На практике с положительной стороны зарекомендовали себя встраиваемые водяные напольные радиаторы следующих моделей:

• Varmann – имеют широкую линейку типоразмеров, возможность реализации принудительной конвекции.
• Jaga – производитель применяет в теплообменнике медь и алюминий, корпус сделан из оцинковки, возможен выбор материала решетки: дерево нержавеющая сталь или алюминий.
• Eva – приборы отвечают европейским нормам и могут применяться как в автономных, так и в центральных системах отопления.
• Gekon – недорогие устройства отечественного производства с оптимальным соотношением стоимость/качество.
• Verano – польский производитель, выпускающий преимущественно модели с принудительной конвекцией.

stroimass.com

Устройство встраиваемых в пол радиаторов отопления

Радиаторы, встраиваемые в пол, получили широкое распространение при обустройстве системы отопления в помещениях большой площади или в тех, где стены сделаны из стекла.

Это могут быть и торговые залы, и зимние сады, и застекленные террасы. Встраиваемые в пол радиаторы отопления полностью скрыты от посторонних глаз и не способны испортить общий интерьер, созданный в помещении.

Они не привлекают внимания и обеспечивают качественный обогрев просторной комнаты. Монтаж данного оборудования полностью оправдан там, где обустраивают комнаты с большой площадью остекления.

Особенности устройства

В квартирах и частных домах встроенные в пол радиаторы используются нечасто

Радиаторы в полу встречаются довольно редко, но существуют ситуации, когда монтаж данной конструкции становится необходимостью. Они относятся к типу классических систем отопления, в которых используется жидкий теплоноситель. Чаще всего это горячая вода, но в некоторых системах используют антифриз.

Используя отопление в полу, можно избежать необходимости выставлять на всеобщее обозрение элементы технического оборудования и добиться эффективного обогрева помещения, предназначенного для обустройства зимнего сада или полноценного торгового зала. Скрытые отопительные устройства, как и напольные батареи состоят:

• из короба, для изготовления которого используют нержавеющую сталь;
• медно-алюминиевого теплообменника;
• гофрированных трубок из материалов устойчивых к коррозии, предназначенных для подключения к другим составляющим системы.

Обогрев осуществляется благодаря конвекции, и потому данные устройства называют встроенными конвекторами.

Принцип работы

Если хотите более эффективного обогрева, снабдите систему вентилятором

Работа оборудования основана на циркуляции воздуха. Холодные воздушные потоки опускаются вниз, нагреваются под воздействием нагревательного элемента и вновь поднимаются вверх.

Устройства, оснащенные вентиляторами, более эффективны и востребованы, так как благодаря более быстрому движению воздуха помещение обогревается качественнее и быстрее. Вентилятор обеспечивает принудительное перемешивание холодных и горячих слоев воздушных масс.

Монтируя радиаторы отопления в полу, их закрывают декоративными решетками, сделанными из металла, камня или дерева, окрашенными специальными красящими составами, отличающимися устойчивостью к нагреву. Это важно, хотя температура нагрева решетки во время работы прибора не превышает 30°С.

Оптимальное размещение такого обогревательного прибора — рядом с окнами и стеклянными дверями

Оребрение нагревательного элемента создано из алюминия или меди. Такие пластины отличаются высоким уровнем теплопроводности.

Устанавливая радиатор отопления в пол, необходимо учитывать его способность отдавать вверх только 25% всего вырабатываемого тепла. 75% отдается в стороны. Это значит, что такое оборудование не может быть использовано в качестве основного отопительного прибора, но прекрасно справляется со своей задачей при установке в непосредственной близости от стеклянных стен.

Преимущества внутрипольного нагревательного оборудования

Внутрипольные радиаторы отопления могут быть электрическими и подсоединенными к водным системам отопления. Для качественного нагрева в моделях, работающих от электрической сети, установлен ТЭН. Что касается водных устройств, то в них встроен теплообменник, по которому и циркулирует жидкий носитель тепла.

Для большей эффективности короб, которым оснащены встраиваемые в пол радиаторы, выполнен из оцинкованной стали и при использовании в помещениях с повышенной влажностью окрашен устойчивой к коррозии порошковой краской.

Для повышения эффективности оборудования необходимо позаботиться о наличии в системе утеплителя, в качестве которого могут быть использованы изоляционные материалы.

Главная отличительная черта качественного изоляционного материала – низкая теплопроводность, но не менее важна и устойчивость к воздействию высоких температур.

Основными преимуществами, которыми обладают встраиваемые в пол радиаторы отопления, являются:

• длительный срок эксплуатации;
• возможность подключения к централизованной системе отопления;
• простота монтажа;
• надежность и эффективность;
• экономия пространства;
• возможность размещать мебельные конструкции и различные предметы интерьера возле стен.

Прежде чем начать монтировать внутрипольный отопительный прибор, необходимо уточнить уровень давления в системе. При подключении к центральному отоплению следует выбирать устройство, оснащенной батареей. Она способна выдержать давление до 15-ти атмосфер, именно под таким давлением подается теплоноситель в систему центрального отопления. О том, как установить внутрипольный радиатор, смотрите в этом видео:

Встроенные в пол радиаторы выбирают в зависимости от того, какова высота потолков в отапливаемом помещении. От этого зависит, какой объем воздуха необходимо обогреть, а в соответствии с предъявленными требованиями выбирают и мощность приобретаемого оборудования.

Монтаж

Прежде чем приступить к монтажу, необходимо правильно рассчитать мощность оборудования и учесть рабочее давление в системе. Возможно там, где была установлена напольная батарея, придется соорудить фальшпол, что приведет к изменению высоты потолка и кубатуры помещения.

Этапы монтажа

Встраиваемые радиаторы, скрытые под половой доской, монтируют так, чтобы минимальное расстояние от прибора до пола составляло 10 см, а до торцевых и боковых стенок – 5-10 см.

Соблюдение данных параметров обеспечивает полноценную вентиляцию и циркуляцию воздуха, а также возможность проводить своевременную чистку и уход за оборудованием. Важен не только точный расчет мощности устройства, но правильная подготовка канала, в котором будет размещаться оборудование:

1. Подготовка ниши – процесс ответственный. Ее размеры должны соответствовать параметрам внутрипольного радиатора, точнее превышать их, обеспечивая и качественную циркуляцию воздуха, и доступность для подключения всех составляющих системы. Ниша может быть сооружена не в бетонной стяжке, а в специально сделанном подиуме. Закрепить конвектор можно с помощью анкерных болтов.
2. Задумываясь над расположением встроенного в пол конвектора относительно окна предусматривает как лево-, так и правостороннее подключение. При установке необходимо позаботиться о том, чтобы отступ от окна был не менее 10 см, а расстояние от конвектора до стен должно быть не меньше 20 см.
3. Выбор теплоизоляционного материала довольно богат, но многие мастера предпочитают просто заливать устройство бетоном или цементной стяжкой.
4. Конвектор должен быть расположен на удалении от штор и гардин.
5. Подключение возможно с помощью гибких шлангов. Жесткое подключение требует установки подающего клапана в виде шарового крана, ручного радиаторного крана или термостатического клапана.

Для удобства использования оборудования к нему подключают автоматический терморегулятор или термостат. Измерение температуры в комнате, отключении е и подключение прибора выполняется автоматически.

gurupola.ru

Радиаторы встраиваемые в пол

20.01.2017

Традиционные отопительные элементы не всегда уместны в современных интерьерах. Если необходимо организовать отопление в интерьерах с витражами или стеклянными фасадами, радиаторы встраиваемые в пол, станут оптимальным решением. Установка батареи в пол имеет массу преимуществ и достоинств перед другими отопительными системами. Рассмотрим самые важные из них:

• Высокая эффективность теплоотдачи. Благодаря имеющего в продаже большого ассортимента моделей с различной тепловой мощностью, можно легко подобрать подходящий вариант оборудования. Для больших помещений рекомендуется выбирать несколько источников отопления в целях обеспечения их равномерного прогрева;

• Возможность самостоятельного монтажа. Электрические радиаторы, встроенные в пол, вполне можно установить собственными силами, а водяные внутрипольные конвекторы требуют профессиональной помощи в установке, так как подразумевают грамотное устройство трубопроводов системы водоснабжения;

• Отсутствие видимых коммуникаций. Полностью скрытое оборудование является немаловажным достоинством для тех, кто хочет сделать свой интерьер безупречным и оригинальным;

• Комфортная температура нагрева воздуха. Все радиаторы, встраиваемые в пол, работают по принципу естественной или принудительной циркуляции воздушных масс, обеспечивая комфортный температурный режим. Во многих современных моделях имеются терморегуляторы и программируемый режим работы, благодаря которым можно легко создать необходимый микроклимат.

Высокий спрос на такие радиаторы обусловлен большими возможностями сделать интерьер привлекательным, так как классические батареи зачастую препятствуют удобному расположению мебели. Приобретая подобные радиаторы, можно создать удобную планировку в помещении с максимально полезным использованием каждого квадратного метра.

Рекомендации по монтажу и выбору конструкции встраиваемых радиаторов

Установка встроенных батарей имеет свои особенности, которые существенно отличаются от стандартных отопительных систем, поэтому устанавливать эти радиаторы отопления нужно только с квалифицированной помощью, чтобы обеспечить бесперебойную и безопасную эксплуатацию данного оборудования. Конструкция встраиваемых радиаторов содержит следующие важные элементы:

• Теплообменник представляет собой трубчатый нагревательный элемент с алюминиевыми ребрами для увеличения площади отдачи тепла. В ребристой конструкции присутствуют полости для постоянной циркуляции воды или другого теплоносителя. Выбирая радиаторы в пол, цена которых зависит от материала, используемого для изготовления нагревательного элемента, обязательно нужно обратить внимание на процент содержания в теплообменнике цветных сплавов. Если нужна недорогая модель с хорошей эффективностью теплоотдачи, то лучше выбрать радиатор с теплообменником из оцинкованной стали. Дорогостоящие модели имеют медный или алюминиевый нагревательный элемент;

• Корпус в виде прямоугольного или квадратного короба;

• Система гофрированных труб;

• Некоторые модели содержат электрический вентилятор в целях увеличения тепловой мощности конвектора.

Для городских квартир рекомендуется выбирать радиаторы с теплообменником из цветных металлов, цена которых выше средней, потому что более дешевые конструкции из оцинкованной стали или алюминия рассчитаны на работу в системе с небольшим давлением, что не подходит для центральной системы водоснабжения.

Для больших помещений подойдут радиаторы с встроенным вентилятором, цена которых будет несколько дороже, но именно вентилятор намного интенсивнее производит приток холодного воздуха, тем самым увеличивая скорость и площадь прогрева воздуха. И, наконец, самые недорогие отопительные радиаторы– это конвекторы без корпуса, которым можно пользоваться только при качественной изоляции и правильной фиксации всех элементов.

Наиболее комфортными в установке являются отопительные   радиаторы, имеющие закрытый корпус. Обычно габариты корпуса подбираются под конкретные условия эксплуатации и в длине могут составлять от 900 до 4800 мм. Единственным элементом, находящимся снаружи, является защитная решетка из дерева или металла, поэтому нужно правильно выбрать ее цвет.

Приобретая нужный товар, необходимо заранее рассчитать параметры оборудования, и имеющие в продаже радиаторы отопления, цена которых доступна каждому покупателю, позволят решить проблему организации отопления в помещениях с большими окнами или значительными площадями остекления. И все же для того, чтобы правильно подобрать напольные радиаторы отопления, встраиваемые в пол, лучше всего обратиться за помощью к специалисту, обладающему достаточными знаниями в данной области.

В интернет магазине ВсеКонвекторы.ру представлены встраиваемые в пол радиаторы девяти ведущих Российских и Евпропейских производителей. Все продукция, предлагаемая в магазине сертифицирована, приобретена у завода изготовителя или официального дистрибьютора, а значит имеет все необходимые разрешительные документы и официальную гарантию. Более подробно о конвекторах: Varmann, Techno, itermic, Eva, Бриз, Mohlenhoff, jaga.

В этом разделе, Вы сможете ознакомиться с актуальными ценами, подробным описанием, техническими характеристиками, качественными фотографиями, что поможет сделать Вам правильный выбор. Купить радиатор встраиваемый в пол можно круглосуточно на сайте, заказать обратный звонок или позвонить по бесплатному номеру 8-800-550-13-12 с 9-00 до 18-00 (время Московское).

vsekonvektory.ru

teplo-ltd.ru

Радиаторы, встраиваемые в пол: порядок укладки

Радиаторы, встраиваемые в пол, получили широкое распространение при обустройстве системы отопления в помещениях большой площади или в тех, где стены сделаны из стекла.

Это могут быть и торговые залы, и зимние сады, и застекленные террасы. Встраиваемые в пол радиаторы отопления полностью скрыты от посторонних глаз и не способны испортить общий интерьер, созданный в помещении.

Они не привлекают внимания и обеспечивают качественный обогрев просторной комнаты. Монтаж данного оборудования полностью оправдан там, где обустраивают комнаты с большой площадью остекления.

Особенности устройства

В квартирах и частных домах встроенные в пол радиаторы используются нечасто

Радиаторы в полу встречаются довольно редко, но существуют ситуации, когда монтаж данной конструкции становится необходимостью. Они относятся к типу классических систем отопления, в которых используется жидкий теплоноситель. Чаще всего это горячая вода, но в некоторых системах используют антифриз.

Используя отопление в полу, можно избежать необходимости выставлять на всеобщее обозрение элементы технического оборудования и добиться эффективного обогрева помещения, предназначенного для обустройства зимнего сада или полноценного торгового зала. Скрытые отопительные устройства, как и напольные батареи состоят:

• из короба, для изготовления которого используют нержавеющую сталь;
• медно-алюминиевого теплообменника;
• гофрированных трубок из материалов устойчивых к коррозии, предназначенных для подключения к другим составляющим системы.

Обогрев осуществляется благодаря конвекции, и потому данные устройства называют встроенными конвекторами.

Принцип работы

Если хотите более эффективного обогрева, снабдите систему вентилятором

Работа оборудования основана на циркуляции воздуха. Холодные воздушные потоки опускаются вниз, нагреваются под воздействием нагревательного элемента и вновь поднимаются вверх.

Устройства, оснащенные вентиляторами, более эффективны и востребованы, так как благодаря более быстрому движению воздуха помещение обогревается качественнее и быстрее. Вентилятор обеспечивает принудительное перемешивание холодных и горячих слоев воздушных масс.

Монтируя радиаторы отопления в полу, их закрывают декоративными решетками, сделанными из металла, камня или дерева, окрашенными специальными красящими составами, отличающимися устойчивостью к нагреву. Это важно, хотя температура нагрева решетки во время работы прибора не превышает 30°С.

Оптимальное размещение такого обогревательного прибора — рядом с окнами и стеклянными дверями

Оребрение нагревательного элемента создано из алюминия или меди. Такие пластины отличаются высоким уровнем теплопроводности.

Устанавливая радиатор отопления в пол, необходимо учитывать его способность отдавать вверх только 25% всего вырабатываемого тепла. 75% отдается в стороны. Это значит, что такое оборудование не может быть использовано в качестве основного отопительного прибора, но прекрасно справляется со своей задачей при установке в непосредственной близости от стеклянных стен.

Преимущества внутрипольного нагревательного оборудования

Внутрипольные радиаторы отопления могут быть электрическими и подсоединенными к водным системам отопления. Для качественного нагрева в моделях, работающих от электрической сети, установлен ТЭН. Что касается водных устройств, то в них встроен теплообменник, по которому и циркулирует жидкий носитель тепла.

Для большей эффективности короб, которым оснащены встраиваемые в пол радиаторы, выполнен из оцинкованной стали и при использовании в помещениях с повышенной влажностью окрашен устойчивой к коррозии порошковой краской.

Для повышения эффективности оборудования необходимо позаботиться о наличии в системе утеплителя, в качестве которого могут быть использованы изоляционные материалы.

Главная отличительная черта качественного изоляционного материала – низкая теплопроводность, но не менее важна и устойчивость к воздействию высоких температур.

Основными преимуществами, которыми обладают встраиваемые в пол радиаторы отопления, являются:

• длительный срок эксплуатации;
• возможность подключения к централизованной системе отопления;
• простота монтажа;
• надежность и эффективность;
• экономия пространства;
• возможность размещать мебельные конструкции и различные предметы интерьера возле стен.

Прежде чем начать монтировать внутрипольный отопительный прибор, необходимо уточнить уровень давления в системе. При подключении к центральному отоплению следует выбирать устройство, оснащенной батареей. Она способна выдержать давление до 15-ти атмосфер, именно под таким давлением подается теплоноситель в систему центрального отопления. О том, как установить внутрипольный радиатор, смотрите в этом видео:

Встроенные в пол радиаторы выбирают в зависимости от того, какова высота потолков в отапливаемом помещении. От этого зависит, какой объем воздуха необходимо обогреть, а в соответствии с предъявленными требованиями выбирают и мощность приобретаемого оборудования.

Монтаж

Прежде чем приступить к монтажу, необходимо правильно рассчитать мощность оборудования и учесть рабочее давление в системе. Возможно там, где была установлена напольная батарея, придется соорудить фальшпол, что приведет к изменению высоты потолка и кубатуры помещения.

Этапы монтажа

Встраиваемые радиаторы, скрытые под половой доской, монтируют так, чтобы минимальное расстояние от прибора до пола составляло 10 см, а до торцевых и боковых стенок – 5-10 см.

Соблюдение данных параметров обеспечивает полноценную вентиляцию и циркуляцию воздуха, а также возможность проводить своевременную чистку и уход за оборудованием. Важен не только точный расчет мощности устройства, но правильная подготовка канала, в котором будет размещаться оборудование:

1. Подготовка ниши – процесс ответственный. Ее размеры должны соответствовать параметрам внутрипольного радиатора, точнее превышать их, обеспечивая и качественную циркуляцию воздуха, и доступность для подключения всех составляющих системы. Ниша может быть сооружена не в бетонной стяжке, а в специально сделанном подиуме. Закрепить конвектор можно с помощью анкерных болтов.
2. Задумываясь над расположением встроенного в пол конвектора относительно окна предусматривает как лево-, так и правостороннее подключение. При установке необходимо позаботиться о том, чтобы отступ от окна был не менее 10 см, а расстояние от конвектора до стен должно быть не меньше 20 см.
3. Выбор теплоизоляционного материала довольно богат, но многие мастера предпочитают просто заливать устройство бетоном или цементной стяжкой.
4. Конвектор должен быть расположен на удалении от штор и гардин.
5. Подключение возможно с помощью гибких шлангов. Жесткое подключение требует установки подающего клапана в виде шарового крана, ручного радиаторного крана или термостатического клапана.

Для удобства использования оборудования к нему подключают автоматический терморегулятор или термостат. Измерение температуры в комнате, отключении е и подключение прибора выполняется автоматически.

Похожие статьи:

gurupola.ru

Конвекторы и напольные радиаторы отопления встраиваемые в пол: особенности систем

Актуальность отопительных систем в нашей стране существовала во все времена. Традиционно они основаны на применении стандартных батарей. Но бывает, что для стилистики помещения возникает необходимость скрыть приборы. В этом случае на выручку приходят внутрипольные конвекционные устройства и скрытые от глаз радиаторные узлы.

Что такое встраиваемый напольный радиатор: назначение и классификация

Растущая популярность нового класса отопительных систем объясняется повышенными дизайнерскими требованиями современных домовладельцев. Например, в помещениях, где присутствуют панорамные окна, скрытые батареи будут выполнять свои функции, не закрывая пространство. Боле того, создаваемая ими тепловая завеса, способствует быстрому нагреву холодного воздуха от окон. Внешне напольные радиаторы отопления встраиваемые в пол напоминают небольшой пенал, который закрыт сверху декоративной решеткой. Этот фактор позволяет использовать их в следующих случаях:

• При организации обогрева бассейнов и зимнего сада.
• В помещениях социального и коммерческого назначения для обогрева холла, салона и витрин.
• При сплошном остеклении, когда нет возможности поставить обычную батарею.
• Когда присутствует необходимость получить максимальную эффективность отопительной системы при визуальном отсутствии приборов.

Теплоотдача внутрипольных конвекторных приборов никак не меньше, чем у стандартных биметаллических радиаторов для обогрева квартиры. Встречаются как электрические обогреватели, так и работающие с водяным теплоносителем. Последние получили более широкое распространение, поэтому разберем их детальнее.

Классификация

Рынок насыщен продукцией внутрипольных обогревательных устройств от многих производителей. Каждая модель обладает индивидуальными характеристиками, но есть и общие атрибуты, по которым их классифицируют. По способу организации циркуляционных потоков теплого воздуха батареи делятся на два вида:

• С вентиляцией естественного типа – такой радиатор напольный встраиваемый представляет собой U-образную трубку из медного сплава с надетыми на нее алюминиевыми пластинами. Ребра призваны увеличить площадь теплообмена. Конструкция закрыта решеткой, которая выполняет как защитную, так и декоративную роль.
• С вентиляцией принудительного типа – система дополнительно содержит вентилятор, который призван распределять потоки холодного и теплого воздуха. В остальном конструкция аналогична.

Конвекционные устройства с принудительной вентиляцией обладают теплоотдачей в 2-3 раза выше, чем стандартные изделия. Их работа эффективна, быстрее прогревается помещение, однако для вентилятора необходима отдельная линия электропитания, что удорожает работы по установке и обслуживанию.

Конструкция встраиваемого в пол квартиры радиатора отопления напольного типа

Основная часть моделей выполнена из оцинкованной или нержавеющей листовой стали, и окрашена с применением технологии порошковой окраски. Эти материалы способствуют высокому уровню теплопередачи и длительному сроку эксплуатации. Конструкция внутрипольных батарей включает следующие элементы:

• Корпус.
• Решетка.
• Теплообменник.
• Блок управления.
• Температурный датчик.
• Тангенциальные вентиляторы.

Конструктивные особенности

Любой встраиваемый напольный конвектор или радиатор комплектуется теплообменником, представляющим собой контур из металла с припаянными к нему пластинами. Напольные решетки, входящие в комплект, предохраняют систему от повреждений и монтируются на уровне финишного напольного покрытия из ламината, паркета или керамической плитки.

Модели с вентиляторами отличаются высокой производительностью. Их подключают к электросети помещения, а в целях акустического комфорта используются опоры виброзащитного типа. Блок управления позволяет установить оптимальный температурный режим. Узел подключения расположен в торце батареи. Присутствие воздухоспускного клапана поможет устранить завоздушивание системы.

Особенности установки

Монтаж скрытых отопительных приборов следует планировать еще на стадии проектирования. После окончания строительства такие работы требуют выполнения капитального ремонта, потому что без обустройства каналов в полу и смены напольного покрытия не обойтись.

Производители выпускают свою продукцию как в корпусах, так и без них. Отсюда существует два варианта установки таких приборов:

1. В корпусе – теплообменники помещены в коробе из металла, который крепится в углублении, глубина составляет от 100 до 300 мм.
2. Без корпуса – такая конструкция встраивается в канал и нуждается в теплоизолировании канала.

Устройства с корпусом проще в монтаже. В первую очередь готовится желоб по всей длине прибора, после чего приступают к организации коммуникационных каналов. Для подключения встраиваемых в пол напольных радиаторов системы отопления обычно используют полипропиленовые или металлопластиковые элементы. В районе подвода труб рекомендуется сделать нишу, чтобы было удобнее производить коммутацию или ремонт.

Рекомендации по выбору

Покупая какую-либо модель скрытого обогревателя, нужно учитывать габариты изделия и его мощность. Важно определиться и с вентиляторами – есть ли смысл принудительной конвекции или хватит естественной. Кроме этого стоит учесть следующие факторы:

• Давление в системе. Батареи скрытого типа подходят для зданий с замкнутой отопительной сетью. Уровень давления в многоэтажном доме можно узнать в ЖЭК или у сотрудника управляющей компании. Обычно прибор должен выдержать до 15 атмосфер.
• Тип теплоносителя и его характеристики. У жителей многоэтажных зданий наполнитель батарей может создать массу проблем. Поэтому лучше сразу узнать данные о качественном составе жидкости и подобрать соответствующее изделие.
• Параметры подключения и тип системы отопления. Большинство моделей способно эффективно функционировать как в однотрубной, так и в двухтрубной системе обогрева. Однако эти сведения все же лучше уточнить в магазине. Несовпадение диаметров можно компенсировать переходниками.

Производители

Осуществить выбор обогревателя из обширного списка производителей – довольно сложная задача. Они различаются по типоразмерам и внешнему виду, оба параметра нужно учесть на начальном этапе проектирования помещения. На практике с положительной стороны зарекомендовали себя встраиваемые водяные напольные радиаторы следующих моделей:

• Varmann – имеют широкую линейку типоразмеров, возможность реализации принудительной конвекции.
• Jaga – производитель применяет в теплообменнике медь и алюминий, корпус сделан из оцинковки, возможен выбор материала решетки: дерево нержавеющая сталь или алюминий.
• Eva – приборы отвечают европейским нормам и могут применяться как в автономных, так и в центральных системах отопления.
• Gekon – недорогие устройства отечественного производства с оптимальным соотношением стоимость/качество.
• Verano – польский производитель, выпускающий преимущественно модели с принудительной конвекцией.

stroimass.com

Внутрипольные радиаторы отопления

Современный дизайн помещений часто требует пересмотр традиционного размещения множества элементов, в том числе и отопительной системы.

Что же касается радиаторов отопления, то их можно не только скрыть при помощи панелей, экранов и декоративных решеток, но и вовсе вмонтировать приборы в пол. Таким образом, вы решите вопросы дизайна и обеспечите теплом дом в зимнюю пору.

Ниже рассмотрим, что из себя представляют внутрипольные радиаторы, их разновидности, а также преимущества и недостатки.

Что из себя представляют внутрипольные радиаторы?

Под внутрипольными радиаторами понимают традиционные конвекторы, которые располагаются в поверхности пола. Работа устройств обеспечивается благодаря горячей воде. Конструкция самой системы классическая и имеет нагревательный котел, трубы, запорную арматуру, а также контролирующие блоки.

Прибор представлен в виде трубы, по которой циркулирует нагретая жидкость, с установленными конвекционными ребрами. Отдача от радиатора будет больше, если на нем располагается большое количество ребер.

Чтобы выводить с внутрипольного радиатора воздух в помещение, на него устанавливается решетка. Этот декоративный элемент может быть произведен из пластика или металла. Главная задача заключается в обеспечении прочности и надежности установленной решетки.

Внутрипольный радиатор отопления

В современном мире производители отопительных систем изготавливают внутрипольные радиаторы вместе с готовым корпусом, куда помещается оборудование. Обычно корпус имеет металлическую конструкцию.

Радиатор следует установить в корпусе на базовое покрытие и только после этого осуществляется заливка стяжки и установка напольной отделки.

Совет: Установка отопительного оборудования осуществляется на ровном и предварительно утепленном основании. А сама стяжка должна быть не очень толстой. Лучше всего использовать пенофол с фольгированным покрытием, последнее должно быть направлено вверх.

Основные критерии выбора решетки для внутрипольного радиатора:

1. Внешний вид решетки должен соответствовать дизайну помещения.
2. Решетка должна устанавливаться на уровне напольного покрытия без смещения.

Разновидности внутрипольных радиаторов отопления

В зависимости от выбранного критерия, различают несколько видов встраиваемых радиаторов, среди которых:

1. По конструкционным показателям. Выше уже говорилось о корпусной конструкции. Но на рынке присутствуют и приборы без корпуса. Стоят они дешевле, но в процессе их монтажа придется позаботиться о способе их крепления. Это первое. Второе – необходимо будет продумать систему теплоизоляции. Третье – соорудить место установки. Обычно это ниша в полу под точные размеры самого прибора с небольшим припуском.
2. Используемые материалы. Что касается корпуса, то обычно используется сталь, которую окрашивают. Трубы могут быть стальные, алюминиевые или медные. Второй и третий вариант дороже, но качественнее и эффективнее в плане теплоотдачи.
3. Дизайн. В этом плане радиаторы отопления в полу настолько разнообразны, что можно без проблем выбрать тот, который подойдет под интерьер вашего дома. Конечно, внутренняя часть прибора за дизайн не отвечает, в основном обращают внимание на декоративную решетку и размеры ниши в полу.

Конструкция внутрипольного радиатора

Преимущества и недостатки внутрипольных радиаторов

К числу преимуществ встраиваемых радиаторов отопления можно отнести следующие:

• Производительность. В данном случае этот показатель можно отнести к категории «высоких». Это простая, но эффективная конструкция с системой оребрения выделяет огромное количество тепловой энергии за счет высокой теплоотдачи металла и большой площади ребер.
• Надежность и безотказность. Внутрипольные конвекторы по своим теплотехническим и эксплуатационным характеристикам не уступают традиционным батареям отопления.
• Скрытое размещение. Это на самом деле преимущество, за счет которого увеличивается свободное пространство помещения. В данном случае увеличивается количество вариантов размещения мебели. К тому же такие радиаторы могут быть установлены под панорамными окнами, которые в последнее время так популярны.

Короб внутрипольного радиатора

К сожалению, без недостатков не обошлось.

• Во-первых, внутрипольные радиаторы неудобно обслуживать. И если возникнет ситуация с ремонтом, то их месторасположение создаст определенные неудобства.
• Во-вторых, ниша, куда устанавливаются конвекторы – это сборник пыли и грязи, который необходимо будет периодически чистить.

Подробнее о внутрипольных радиаторах отопления смотрите в видео:

Вам также будет интересно:

otoplenie-domika.ru

виды батарей и их монтаж

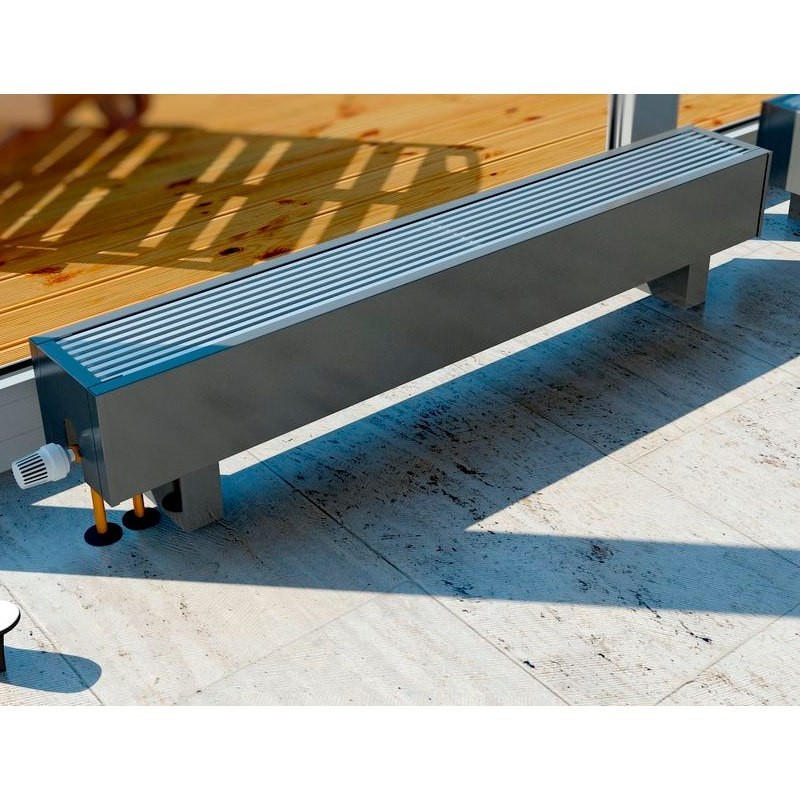

Напольные радиаторы – хорошая альтернатива стандартным батареям, которые монтируются на стену. Современные напольные батареи отопления используют в случаях, когда поверхность или материал стен не позволяет подвесить устройство обогрева, например, стеклянная витрина, или стена из гипсокартона, которая просто не выдержит большой груз. Иногда радиаторы отопления напольные выбирают, чтоб создать определенный дизайн комнаты. Они имеют аккуратный и привлекательный вид, одновременно выполняя практическую функцию и дополняя дизайнерский замысел.

Виды напольных радиаторов

По своей конструкции радиаторы напольные не отличаются от обычных, настенных. Это такая же полая деталь, внутри которой находится теплоноситель. Единственное отличие таких элементов отопления в том, что они прикручены к полу или просто стоят на специальных ножках. Напольные радиаторы производятся из различных материалов. Наиболее популярные: алюминиевые, стальные, чугунные и биметаллические приборы.

Чугунные батареи

Чугунные радиаторы — самый старый вариант напольных обогревателей, который применяли еще в начале ХХ века. Батареи из чугуна отличаются хорошей теплоотдачей, но уступают в функциональности современным вариантам, и имеют достаточно большой вес. Такие радиаторы прекрасно гармонируют с интерьером в стиле классика, барокко или ампир.

Алюминиевые радиаторы

Алюминиевый напольный радиатор ничем не отличается от настенного. Обычная батарея легко трансформируется в напольную, достаточно лишь присоединить крепление напольное для радиаторов отопления, которое продается отдельно.

Биметаллические отопительные приборы

Биметаллические радиаторы – наиболее популярный вариант среди отопительных приборов, поэтому его конструкцию рассмотрим более подробно. Внутри такой батареи находится толстая медная труба, по которой проходит горячая жидкость. Медь обладает наилучшими показателями теплопроводности, а накапливать и удерживать тепло помогают алюминиевые пластины, расположенные вокруг трубы. Так как медь и алюминий мягкие металлы, кожух батареи выполняется из более прочной стали. Этот тип радиаторов очень эффективен, единственный его недостаток – достаточно высокая стоимость, так как он выполнен из дорогостоящих материалов. Более подробно о биметаллических радиаторах можно прочитать здесь.

Стальные батареи

Стальные конструкции внешне напоминают биметаллические. Внутри все элементы выполнены не из цветных металлов, а из стали. Такие батареи стоят дешевле, но имеют меньшую теплоотдачу при таких же размерах. Как и предыдущий вариант, стальные радиаторы могут иметь кронштейн для радиатора отопления напольный или устройство настенного крепления.

Подключение напольного радиатора

Напольный радиатор любой конструкции подключается точно так же, как и обычные радиаторы отопления с нижней подводкой теплоносителя.

Трубы в напольном радиаторе прокладываются внутри ножек или опор, на которых стоит прибор

Таким образом, коммуникации не видны снаружи, что также является большим преимуществом. Сбоку от радиатора устанавливается ручка регулировки температуры. Для большей безопасности радиаторы прикручиваются к полу, это необходимо для того, чтобы прибор случайно не перевернулся при механическом воздействии на него. Особенно актуально это в доме, где есть маленькие дети.

Встроенные радиаторы

Многими достоинствами обладают радиаторы отопления встраиваемые в пол: они не занимают места в комнате, подходят для любого интерьера, и хорошо прогревают помещение. Но здесь есть один нюанс – установку таких радиаторов нужно планировать заранее, во время строительства или капитального ремонта дома. Сложность состоит в том, что не только сами батареи, но все трубы отопления также прокладываются под полом, для чего делаются специальные каналы в цементной стяжке.

Стандартные радиаторы отопления внутрипольные состоят из таких же деталей, что и напольные.

Решетка радиатора находится на одном уровне с покрытием пола, и отличается особой прочностью. Корпус такого прибора не имеет декоративного оформления, он выполняется из стали и выдерживает большие нагрузки.

Такая конструкция очень удобна в комнатах, где стандартные радиаторы будут слишком бросаться в глаза, и портить дизайнерское решение комнаты. Встроенные радиаторы идеально подходят для магазинов, выставочных залов, застекленных оранжерей и террас. Помимо отопления, они создают поток горячего воздуха непосредственно возле стекла, не позволяя влаге образовывать конденсат. Такой способ обогрева называется «тепловой завесой».

В заключение стоит сказать, что напольные радиаторы ничем не уступают стандартным изделиям с навесной системой, а по некоторым характеристикам даже превосходят их. То, что батареи такого типа не пользуются большой популярностью в нашей стране, обуславливается тем, что в специализированных магазинах представлен больший ассортимент привычных настенных моделей, и очень мало альтернативных вариантов. Да и на запрос в Интернете: радиаторы отопления куплю, поиск выдает предложения с батареями подвесного типа. Несмотря на это, напольные и встроенные батареи – замечательная альтернатива громоздким конструкциям на стене, к которым мы привыкли еще с советских времен.

spetsotoplenie.ru

Устройство радиаторов встраиваемых в пол

>



Вступление

Устройство радиаторов встраиваемых в пол принципиально одинаковы для всех типов конвекторов встраиваемых в пол. Это корпус, нагревательные элементы и вентиляторы, улучшающие конвекцию воздуха. В статье подробно рассмотрим устройство электрического радиатора отопления и канала отопления для водяной системы отопления. Оба радиатора рассмотрим в сборе с вентиляторами для улучшения конвекции. Они называются, конвекторы, встраиваемые в пол с принудительной циркуляцией.

Устройство электрического радиатора встраиваемого в пол

Не будем на пальцах, рассматривать устройство электрического радиатора, который можно спрятать в пол, а воспользуемся неплохой схемой.

1-Ножки для фиксации корпуса к базовому полу;

2-Корпус, для защиты радиатора. Сделан корпус из оцинкованной стали или нержавейки. Сталь покрашена порошковой краской.

3-Декоративная рамка, U или F образная.

4-Тангенциальные вентиляторы для принудительной конвекции воздуха. Тангенциальные вентиляторы напоминают «колесо для белки», лопасти вентилятора располагаются по стенам устройства.

5-Уплотнительная резина под решетку. Уменьшает шум и трение декоративной решетки.

6-Микропроцессорный регулятор (IP65) вентиляторами. Увеличивает или уменьшает скорость движения вентиляторов.

7-Блок управления электрическими ТЭНами. ТЭН – тепловой электрический нагреватель.

class=”eliadunit”>

8-Датчик температуры воздуха в помещении. Подключается к блоку управления.

9-Теплообменник. ТЭНы электрические.

10-Узел подключения.

11-Декоративная решетка. Может быть из алюминия, дерева, пластика.

Устройство радиатора отопления встраиваемого в пол для водяной системы отопления

Аналогично, смотрим на схему устройства водяного радиатора встраиваемого в пол. К слову, радиаторы, встраиваемые в пол, могут использоваться с другими теплоносителями отличными от воды, например антифриза. Практически любые этилен – и пропилен-гликоли подходят для рассматриваемых радиаторов.

• 1-Ножки для крепления корпуса к базовому полу;
• 2-Корпус, из оцинкованной стали, покрашенной порошковой краской.
• 3-Декоративная рамка, вокруг решетки.
• 4-Тангенциальные вентиляторы для принудительной конвекции воздуха.
• Если вентиляторы не предусмотрены в конструкции, то это радиаторы с естественной конвекцией воздуха.
• 5-Уплотнительная резина под решетку. Уменьшает шум и трение декоративной решетки.
• 6-Регулировочные винты. Для изменения уровня короба.
• 7-Теплообменник, с двумя и четырьмя трубами. Трубы из меди, решетка из алюминия.
• 8-Узел подключения теплообменника к трубам водяного отопления. Вентиль на обратной трубе, теплорегулятор на трубе ввода, клапан для спуска воздуха (кран Маевского), латунные накидные гайки «евроконус». Евроконус не требует сантехнической подмотки.
• 9-Декоративная решетка.
• 10-Блок электрических подключений вентиляторов.

На этом все! Эти два типа радиаторов, дают полное представление об устройство радиаторов встраиваемых в пол, других типов.

©ObOtoplenii.ru

Другие статьи раздела: Радиаторы





>

obotoplenii.ru

Встраиваемые водяные внутрипольные конвекторы отопления, конструкция и типы

Вопрос отопления дома был актуальным во все времена. И это не удивительно – ведь климат нашей страны, а особенно – достаточно суровые зимы, не позволяют строить дома, не проектируя в них качественной отопительной системы. В последнее время на рынке представлено значительное количество оборудования для отопительных систем. И следует признать, что человеку непосвященному в таком разнообразии можно легко запутаться. Если вы не определились, какой именно должна быть отопительная система в вашем доме, изучили отзывы и запутались – непременно обратите внимание на водяные внутрипольные конвекторы отопления.

Внутрипольный водяной конвектор

Что такое внутрипольный конвектор?

Водяные встраиваемые конвекторы отопления – это современное оборудование, которое поможет достаточно быстро прогреть ваш дом. Как понятно из названия, встроенные конвекторы отопления монтируются непосредственно в пол – то есть, еще при строительстве дома следует подготовить специальные ниши, куда помещают встроенные батареи отопления. К ним по менее глубоким каналам вы сможете подвести контур теплоносителя.

Следует отметить, что внутрипольные радиаторы отопления могут быть единственным источником тепла.

Работа таких приборов, как конвекторы отопления встроенные в пол, основана на простых законах физики. Холодный воздух, опускаясь в нижнюю часть помещения, свободно приникает сквозь специальную решетку к нагревательному элементу. Там он нагревается и поднимается вверх, прогревая, таким образом, и все помещение. Циркуляция теплого воздуха происходит непрерывно, обеспечивая тем самым постоянное тепло в комнате.

Циркуляция воздуха в внутрипольном конвекторе

Внутрипольные конвекторы отопления – прекрасное решение для больших помещений. В них установка радиаторов возле окон не имеет эффективности, поскольку данные устройства просто не могут прогреть большую площадь. В то же время, встраеваемые конвектор отопления могут располагаться в любой части помещения – и при этом не будут мешать перемещению по комнате. Радиаторы отопления в полу можно использовать для обогрева больших супермаркетов, школьных и медицинских учреждений, складов.

Рекомендуем к прочтению:

Каждые встраиваемые напольные конвекторы отопления оснащены регулятором мощности – это означает, что вы в любой момент сможете подкорректировать степень нагрева элемента.

Такая функция делает допустимым использовать подпольные конвекторы отопления даже в тех помещениях, в которых требуется поддержание температуры определенного уровня (библиотека, оранжерея, детская комната).

Внутрипольные конвектора используются для отопления любых помещений

Типы внутрипольных конвекторов

На современном рынке представлены радиаторы отопления встраиваемые в пол от многих производителей. Несомненно, все подпольные радиаторы отопления имеют индивидуальные характеристики, однако есть некоторые общие черты, по которым их можно классифицировать.

В частности, батареи отопления в полу могут делиться по принципу организации циркуляции воздуха. Она может быть:

Рекомендуем к прочтению:

• естественная – воздух произвольно поступает в конвектор, и так же произвольно поднимается вверх;
• принудительная – конвекторы отопления в полу оснащены специальным вентилятором, который в значительной степени ускоряет циркуляцию воздуха.

Если вы не можете решить, какие именно батареи отопления встраиваемые в пол выбрать, то рациональнее будет отдать предпочтение конвектору, который оснащен вентилятором.

Достоинство данного типа – в более быстром прогреве помещения. Кроме того, работая, вентилятор, встроенный в канальные конвекторы отопления, служит для охлаждения нагревательного элемента – а это может значительно продлить срок его эксплуатации.

Внутрипольный водяной вентилятор с вентилятором

Конструкция

В строении приборов внутрипольные конвекторы водяного отопления нет ничего сложного или необычного. «Сердцем» является алюминиевый теплообменник, который вместе с медным трубопроводом помещен металлический корпус с наваренными на него пластинами. Горячий теплоноситель, непрерывно циркулируя, отдает свое тепло металлическим пластинам. А они нагревают находящийся между ними воздух, который и поднимается в помещение. Такую конструкцию имеют встраиваемые радиаторы отопления.

При этом следует учесть, что максимальная температура пластин (с учетом того, что температура теплоносителя может достигать 90°) не превышает 30°. Это делает использование данного типа конвектора вполне безопасным.

Оцените публикацию: Загрузка…

otoplenie-doma.org

встраиваемые, встроенные, видео-инструкция по монтажу своими руками, фото и цена

Какими бы универсальными ни были настенные батареи, они совершенно не подойдут для установки в просторных помещениях, большая часть стен которых выполнена из стекла. В этом случае используются другие радиаторы отопления: встраиваемые в пол или монтируемые на ножках.

Практика показывает, что первый вариант наиболее приемлем, так как позволяет полностью замаскировать громоздкие и неэстетичные приборы отопления. Именно об особенностях использования и монтажа этих приборов пойдет речь ниже.

Радиатор в нише – отличное решение для закрытых террас и веранд

Необычное отопительное оборудование

Особенности конструкции

Встраиваемые в пол радиаторы отопления используются достаточно редко, но иногда они просто незаменимы. Основная сфера их применения – отопление комнат, имеющих большую площадь остекления. Это может быть просто помещение с большими окнами либо закрытая терраса с выходом в сад.

В таком случае существует несколько способов обогрева:

1. Классические батареи, устанавливаемые на боковой или задней стене. Этот вариант является самым неэффективным, так как всем известно, что отопительное оборудование должно устанавливаться в самом холодном месте комнаты, то есть у окон. Кроме того, таким образом, может быть нарушен стиль интерьера, задуманный архитектором или дизайнером.
2. Система подогрева, монтируемая под напольное покрытие. Неплохое решение, которое не может быть реализовано, если в качестве материала для оформления пола используется древесина: паркет, массивная или палубная доска и так далее. Дело в том, что она имеет низкий коэффициент теплопроводности. Это значительно снизит эффективность такой системы отопления.

Система подогрева пола не всегда может прогреть воздух до комфортного уровня

Кроме того, цена подобного решения будет намного больше, чем стоимость установки канальных обогревателей.

3. Встроенные в пол радиаторы отопления. Представляют собой одну из разновидностей классических батарей, которые используются в сетях обогрева с жидким теплоносителем. Отличаются лишь формой и местом установки: они монтируются в специально сконструированных для этой цели выемках (каналах), проложенных в полу.

Сверху такие батареи закрываются решетками, не препятствующими току воздуха и отлично маскирующими установленное оборудование.

Преимущества подобного решения состоят в следующем:

• источник тепла находится именно в том месте, где это наиболее необходимо;
• батарея, расположенная под полом, не препятствует доступу к двери или окну и не вносит диссонанс в дизайн помещения.

Источник тепла, который не портит интерьер

Современными строительными супермаркетами предлагается две разновидности радиаторов, устанавливаемых под полом:

1. Корпусные. В этом случае нагревательный элемент установлен в специальный корпус, который монтируется в пол и выполняет роль канала.
2. Безкорпусные. Такие радиаторы размещаются в нишах, которые перед этим необходимо сконструировать.

Корпусные радиаторы

Короба, в которых установлены нагревательные элементы, изготавливаются из тонкого оцинкованного металла. Стенки корпуса для увеличения их теплосохраняющих свойств покрываются изоляционными материалами и окрашиваются в соответствующий цвет.

Сам отопитель делается из изогнутой особым образом трубы, на которую навариваются пластины теплообменника, увеличивающие площадь соприкосновения с воздухом. Материалом для этих элементов служит алюминий, хорошо передающий тепло горячей воды окружающему воздуху.

На фото – радиатор с корпусом из оцинковки

Сверху корпус закрывается декоративными решетками, изготовленными из древесины или металла. Это позволяет выбрать вариант, сочетающийся как с паркетом, так и с керамической плиткой.

Корпусные радиаторы бывают следующих размеров:

• ширина – от 5 до 25 см;
• длина – от 50 см до нескольких метров;
• глубина – от 10 до 70 см.

Эффективность работы батареи, располагаемой под напольным покрытием, зависит не только от площади теплообменника и температуры теплоносителя, но и от скорости конвекции воздуха. Наиболее мощные модели могут быть дополнительно оборудованы электрическими вентиляторами. Недостаток такого решения – в необходимости подключения оборудования к электрической сети и повышенном уровне создаваемого им шума.

Бескорпусные

Такие радиаторы устанавливаются под полом в специально сконструированных выемках. Ниши делают в виде прямоугольника, теплоизолируют и покрывают любым негорючим декоративным материалом. Глубина, ширина и длина проектируются исходя из размеров радиаторов, которые будут в них устанавливаться.

Для монтажа безкопрусных устройств нужно обустроить специальную нишу

Примечание! Помните, что между дном ниши и теплообменником конвектора должен быть зазор не менее чем в 10 см. Он позволяет организовать естественную конвекцию воздуха, без которой невозможен равномерный нагрев помещения.

Сверху выемка в полу закрывается решеткой. Она должна быть достаточно прочной, чтобы свободно выдерживать вес проходящих по ней людей и легко сниматься, обеспечивая доступ для чистки и обслуживания установленного радиатора отопления. Края углубления, где устанавливается защитная решетка, можно оформить металлическими или алюминиевыми уголками.

Расчет мощности

Определение размеров и, соответственно, мощности нишевого отопителя производится по той же схеме, что и классической батареи. Необходимые цифры можно взять из инженерных расчетов, которые есть в проектной документации к возводимому строению.

Мощность устанавливаемых радиаторов рассчитывается по стандартной методике

Однако, чтобы работа радиаторов, расположенных под полом, была максимально эффективной, следует учитывать такие нюансы:

• необходимо устанавливать нишевые обогреватели, мощность которых на 20% превышает необходимую по проекту;
• если длина батареи больше 3 метров, целесообразно подключать его к трубопроводам по диагональной схеме (горячая вода входит и выходит через патрубки, расположенные на противоположных концах устройства).

Монтаж устройств

Разработка архитектурного проекта

Сразу следует отметить, что встраиваемые радиаторы отопления представляют собой достаточно сложное оборудование с точки зрения монтажа. Поэтому браться за выполнение работы своими руками можно только в том случае, если вы на 100% уверены в своих силах и умениях.

Возможность использования таких приборов отопления должна быть заложена еще на стадии архитектурного проектирования строения.

При этом целесообразно принять во внимание следующие нюансы:

1. Удостоверится, что созданный чертеж соответствует требованиям санитарных и других служб. Здесь важно соблюсти требуемую толщину пола на первом этаже или прочность железобетонных плит перекрытия на втором. Ведь помимо непосредственно радиаторов, там же будут монтироваться трубопроводы, подающие и удаляющие теплоноситель.
2. Важно подготовить канал нужного размера. Чем он глубже и длиннее, тем более мощную батарею вы сможете установить. Однако ниша в полу такого размера влияет на прочностные характеристики конструкции, потому инженер, осуществляющий расчеты, должен предусмотреть возможность установления радиатора под полом.

Обустройство системы отопления

Помимо конструктивных элементов здания, проектированию подлежит и сама климатическая система. В частности, нужно правильно поместить трубы, которые подводят теплоноситель, а также определить места установки воздушных клапанов, удаляющих из труб и радиаторов накопившийся там воздух.

Обратите внимание! Радиатор отопления в полу работает не так, как батареи, навешиваемые на стену. Это связано, прежде всего, с иным сопротивлением протеканию жидкости. Поэтому при проектировании необходимо очень тщательно произвести гидравлический расчет и выбрать режимы работы термоклапанов.

Иначе тепловой энергии, вырабатываемой радиаторами, будет недостаточно, чтобы прогреть воздух в помещении до нужной температуры.

Целесообразно предусмотреть автоматическое управление радиаторами с использованием электронных клапанов и датчиков. Это позволит более точно регулировать режимы работы в зависимости от внешних условий, что не только добавит комфорта, но и даст возможность более экономно расходовать энергоносители (газ, солярку, электричество и так далее).

Монтаж ниши

Самый ответственный этап – изготовление ниши под радиатор. Инструкция по ее конструированию проста. Здесь важно соблюсти всего одно очень важное условие – обеспечить непрерывный гидроизоляционный слой (особенно если монтаж ниши производится на первом этаже, где черновой пол устроен «по грунту»).

Процесс работы для удобства изложения разобьем на несколько последовательных этапов:

1. Подготавливается ниша необходимой длины и ширины. Если пол еще не залит, это сделать просто. Но и в готовом напольном покрытии тоже можно сделать необходимые углубления. Это займет не намного больше времени.

Схема ниши для внутрипольного покрытия в межэтажном перекрытии

2. Защита от воды обустраивается с применением обмазочных или рулонных материалов. Убедитесь, что они при нагревании не выделяют вредных для организма человека веществ.
3. Следующий этап – утепление. Можно выложить нишу пенополистиролом или другим материалом с низким коэффициентом теплопроводности.
4. После этого нужно оформить нишу декоративным материалом. Можно просто оштукатурить ее либо облицевать керамической плиткой, которая использовалась для укладки на пол террасы или веранды. В первом случае нужно армировать поверхности сеткой, чтобы избежать растрескивания или осыпания в результате температурных и усадочных подвижек основания.

Схема обустройства ниши в полу «по грунту»

Обратите внимание! Если подобная система монтируется на втором этаже, то архитектор или инженер, проектирующий дом, должен предусмотреть снижение перекрытия, а также расположить несущие балки или железобетонные плиты так, чтобы ниша шла вдоль них, а не поперек.

Верхнюю кромку выемки для конвектора можно оформить уголками и предусмотреть кронштейны, удерживающие декоративно-защитную решетку.

Комбинированные решения

В случае, когда необходимо обогревать очень большие по площади комнаты, где установлены большие окна, можно комбинировать канальные обогреватели с другим климатическим оборудованием:

• классическими радиаторами отопления;
• системой подогрева полов.

В этом случае необходимо установить и правильно настроить автоматическую систему контроля микроклимата, которая будет самостоятельно согласовывать работу всех смонтированных устройств, добиваясь максимально эффективного и экономичного результата.

Для отопления могут использоваться и комбинированные решения

Вывод

Канальные радиаторы отопления, установленные под полом, являются отличным решением для обогрева помещений в случае невозможности монтажа традиционных систем или нецелесообразности конструирования полов с подогревом. Однако существуют и другие инновационные способы отопления (см.также статью “Какими характеристиками и преимуществами обладают радиаторы отопления Рифар”).

Более подробно о них вы можете узнать из видео, размещенного ниже.

Конвекторы встраиваемые в пол, цена в Тюмени

Новые тенденции в архитектуре диктуют изменения строительных технологий в целом. Сейчас очень модным стало проводить сплошное остекление, для которого характерно наличие больших окон и низких подоконников.

При такой конструкции для традиционных радиаторов уж не находится места в помещении. Именно поэтому на смену им все чаще приходят конвекторы, встраиваемые в пол.

Их размещают возле витрин и оконных проемов, которые достигают пола. На поверхности находится только декоративная решетка, через которую тепло поступает в комнату.

Виды конвекторов

По своей конструкции внутрипольные конвекторы отопления – это металлический короб, внутри которого находится теплообменник. В некоторых моделях теплообменник может комбинироваться с вентилятором.

Другие детали, которые входят в состав конструкции:

• запорная и регулирующая арматура;
• направляющие потока воздуха;
• поддон для конденсата.

Материалы, из которых изготовлены внутрипольные конвекторы

Теплообменник изготавливается из медной трубы с алюминиевым оребрением. Декоративные решетки – из дерева или алюминиевого профиля. Корпус прямоугольной формы – из стали.

Конвекторы используют для подачи горячего воздуха с целью обогрева определенной зоны в помещении. Как правило, их применяют вместе с другими системами отопления.

В процессе эксплуатации устройство забивается мусором и пылью, поэтому его нужно регулярно чистить. Это повысит эффективность его работы и продлит срок службы.

У нас можно сделать индивидуальный заказ на встраиваемый конвектор

Мы предлагаем большой ряд продукции известных производителей, имеющей высокое качество.

Если параметры представленных моделей не устраивают, есть возможность сделать индивидуальный заказ.

Встраиваемые в пол водяные конвекторы отопления обеспечат доступ теплого воздуха в тех местах, где монтаж радиаторов невозможен, и сохранят гармонию интерьера.

Могу ли я преобразовать радиатор в теплый пол в комнате?

Могу ли я преобразовать радиатор в теплый пол в комнате? – Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange – это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 2 месяца назад

Просмотрено 24k раз

Я покупаю новый дом и планирую ремонт нескольких комнат.В доме газовый котел и радиаторы во всем доме. На кухне и в ванной наверху я выложу кафельный пол. Чтобы сэкономить место, мне интересно, возможна ли установка труб из PEX для лучистого теплого пола с использованием подачи и возврата от радиатора. Можно ли просто установить его вместо радиатора или необходимо также установить всю систему водяного отопления (термостаты, модули управления и т. Д.)?

Тестер101

1,955 33 золотых знака2014 серебряных знаков569569 бронзовых знаков

Создан 01 фев.

Пол КроонПол Крон

23811 золотых знаков22 серебряных знака66 бронзовых знаков

Возможно, вы сможете использовать существующий трубопровод радиатора до некоторой степени, но потребуется ряд других изменений:

• Пониженная температура воды. Поскольку лучистое отопление проходит под всем полом, оно обычно работает при температуре, близкой к жарким летним дням (около 85 градусов по Фаренгейту). Чугунные радиаторы обычно работают при температуре около 150 градусов по Фаренгейту, что было бы болезненно горячо для того, чтобы стоять на них. Поэтому, если вы оставляете радиаторы, ваша система должна поддерживать работу при различных температурах. Согласно этой схеме трубопроводов с сайта hydronicpros.com устройство, которое может одновременно управлять вашим котлом и смешивать воду для низкотемпературной секции, называется «регулятором смешивания с насосом переменной скорости».

• Системный баланс. Изменение способа обогрева комнаты может вывести ее из равновесия с остальной частью вашего дома, что приведет к тому, что в ней станет слишком жарко или слишком холодно. Вам нужно попросить профессионала оценить, потребуются ли для этого дополнительные термостаты / модули управления или есть более простой способ сбалансировать вещи.

• Подземный доступ. Для лучистого тепла горячей воды вам необходимо установить PEX на нижней стороне чернового пола. Я не думаю, что вы сможете сделать это без доступа снизу.Вероятно, это не проблема для вашей кухни, но может добавить немного работы для ванны наверху. Исправление 2 февраля 2012 г .: На самом деле, существуют гидравлические системы, которые можно установить над исходным черным полом (внутри только что залитого цементного слоя под плиткой). Это может стоить дороже и, вероятно, изменит уровень вашего пола, но стоит подумать.

Одной из альтернатив, которую вы можете рассмотреть, является электрическое лучистое отопление. Electric Radiant выпускается в виде матов, уложенных слоями с тонким слоем между черным полом и плиткой.Коврики могут быть изготовлены на заказ по форме вашей комнаты, например. обтекать кухонный остров. Система будет поставляться с датчиком температуры и регулятором, который обычно устанавливается в стенной коробке рядом с выключателями света в комнате. В этом случае вам просто нужно снять радиаторы и вместо этого использовать электрическое отопление для этих комнат.

Создан 01 фев.

Шимон РураШимон Рура

7,84655 золотых знаков2525 серебряных знаков4444 бронзовых знака

Я проделал это с некоторыми из моих ремонтов и смог выполнить два типа установки.Один заключался в экономии места в ванной с радиатором, а другой – в экономии места на кухне, как вы и сказали. Я запустил pex (он должен нагревать PEX кислородным барриором) прямо от источника и обратно к выходу существующих труб радиатора. Сначала я установил светоотражающую изоляцию на каждую балку балки, оставив зазор 1-2 дюйма между ней и новым черным полом. Затем я зигзагом проделал PEX через каждую балку, закрепив его зажимами близко к верхней части каждой балки, чтобы он был как можно ближе по возможности новый черновой пол (новая фанера).Затем я сделал цементную доску и уложил плитку. Он работал достаточно хорошо, чтобы без проблем обогреть маленькую ванную комнату.

Создан 26 сен.

1

Один частичный ответ – намеренно отделить пекс от пола.Например. если у вас есть свободное пространство, установите pex на пару дюймов ниже чернового пола. Заполните пространство для балок ниже 4-дюймовыми изоляционными пластинами в мягкой обложке (меньше, если вы хотите, чтобы пространство для ползания было нагретым). Pex теперь нагревает воздух, который, в свою очередь, нагревает черновой пол. Это дает более равномерный обогрев, но пол реагирует как Быстрая замена термостата

Создан 05 дек.

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Лучистое отопление – зачем переходить?

Фото: warmboard.com

Несмотря на все внимание, уделяемое лучистому отоплению за последние несколько лет, вы все равно можете не рассматривать его как жизнеспособную альтернативу традиционным системам, таким как гидронные плинтусы или печи с принудительной подачей воздуха.Отчасти путаница заключается в том, что лучистое отопление имеет некоторые сходства с обогревом пола, временным вариантом для небольших помещений, которые имеют тенденцию становиться холодными. Реальность такова, что лучистое отопление может обогреть весь ваш дом, полностью заменив существующую систему. Фактически, если вы подумываете о крупном проекте ремонта, есть несколько причин, по которым вы можете захотеть включить в свои планы лучистое отопление.

Он нагревается равномерно
В комнате с радиатором, плинтусом или каналом, то есть в большинстве комнат в Америке, наиболее тепло в непосредственной близости от источника тепла и становится холоднее, чем дальше вы отодвигаетесь.В результате помещение нагревается неравномерно. Возможно, вам понадобится свитер, когда вы сидите на диване, а затем, когда вы работаете за столом, вам захочется избавиться от лишнего слоя. Напротив, лучистое отопление, установленное под полом, обеспечивает теплом практически каждый квадратный дюйм пространства. При выходе из одной комнаты и входе в другую вы не можете ожидать изменения температуры. Это означает, что вы можете попрощаться с неприятными ощущениями от удушающей жары наверху и постоянно прохладной жары на первом этаже.

Фото: warmboard.com

Работает бесшумно
Радиаторы шипят, хлопают и лязгают. Плинтусы щелкают – непрерывно. И воздуходувки могут звучать как взлетающие самолеты. А лучистое отопление работает бесшумно. Когда вы снимаете радиаторы, плинтусы или печь в обмен на лучистое отопление, вы устраняете неприятные шумы.

Облегчает аллергию
Пыль, аллергены, микробы и другие раздражители накапливаются в системах с принудительной подачей воздуха, которые являются наиболее распространенным типом отопления в стране, и затем циркулируют в них.Системы с принудительной подачей воздуха также снижают уровень влажности, эффективно осушая воздух в помещении. Эта сухость также может привести к респираторной недостаточности. Лучистое отопление таких проблем не создает; по сути, он их решает. Поскольку оно находится под полом (а иногда, если хотите, за стенами), лучистое отопление остается вне поля зрения, не способствуя и не усугубляя никаких проблем, связанных с качеством воздуха в помещении. Для людей, страдающих аллергией, и других людей, обеспокоенных болезнью или здоровьем семьи, лучистое отопление – это глоток свежего воздуха.

Эксплуатация обходится дешевле
Замена существующей системы на лучистое отопление на первый взгляд может показаться непомерно дорогим предложением. Конечно, это, вероятно, не лучший выбор для домовладельцев, которые планируют переехать в течение нескольких лет. Но для других лучистое отопление, несмотря на стоимость установки, может в долгосрочной перспективе привести к реальной экономии. С того момента, как вы начнете полагаться на лучистое отопление, ваши ежемесячные счета за коммунальные услуги будут снижаться и останутся на низком уровне.

Почему? Поскольку лучистое отопление требует меньше энергии, чтобы ваш дом оставался таким же комфортным, как и ваша старая система. Например, в традиционной системе водяного отопления вода должна быть нагрета до 140 градусов по Фаренгейту (или более), чтобы отводить комфортный уровень тепла через радиатор или плинтус. Сравните это с лучистым обогревом, предлагаемым Warmboard: чтобы в доме было одинаково комфортно, Warmboard нужна температура только от 80 до 108 градусов! Это не только экономит энергию, но и продлевает срок службы вашего отопительного прибора.

Плюс, поскольку лучистое отопление исходит от поверхности пола, а не от единственного источника в комнате, ему не нужно прилагать столько усилий, чтобы достичь заданной температуры окружающей среды. Энергопотребление снижается, а ваши сбережения растут; То же самое и с вашим уровнем комфорта. И действительно, какую цену это можно поставить?

Эта статья была предоставлена ​​вам компанией Warmboard. Его факты и мнения принадлежат BobVila.com.

Напольное отопление и радиаторы

Когда дело доходит до выбора правильной формы отопления для вашего дома или офиса, решение дается нелегко, более того, вам придется придерживаться его на долгие годы. Правильное решение позволит вам насладиться дополнительным комфортом и снизить счета за отопление; неправильное решение приведет к быстрой потере тепла и денег.

Обычным методом отопления, который выбрало бы большинство домов и предприятий, были радиаторы; эти долговечные теплообменники уже много лет используются по всей стране. Но в последнее время на рынке появилась конкуренция в виде теплых полов. Эффективная форма теплого пола становится все более популярной и быстро распространяется в США.

Читайте дальше, чтобы узнать больше об этих двух нагревательных устройствах, а также об их характеристиках и преимуществах, которые помогут вам сделать правильный выбор.

Распределение тепла

Полы с подогревом создают лучистое тепло, от которого вам становится тепло. Термин «лучистое отопление» применяется потому, что излучение обеспечивает значительную долю «теплового комфорта» благодаря этой форме обогрева.

Конвекция используется в радиаторах, которые нагревают окружающий их воздух.Воздух, нагретый радиатором, поднимается к потолку, и как только этот теплый воздух охлаждается, он падает на пол для повторного нагрева за счет конвекции радиатора. Этот процесс создает поток горячего и холодного воздуха в комнате, и те места, которые находятся ближе к радиаторам, теплее, чем другие части комнаты.

Энергия и окружающая среда

Что касается воздействия на окружающую среду, напольное отопление не потребляет столько энергии по сравнению с обычными радиаторами (средняя система теплого пола будет потреблять до 40% меньше энергии, чем традиционные радиаторы).

Еще одно огромное преимущество системы подогрева пола состоит в том, что она может потреблять энергию из возобновляемых источников. Он может даже работать с солнечными батареями в виде солнечной тепловой системы или даже с тепловыми насосами.

Затраты

Напольное отопление, безусловно, требует больших первоначальных финансовых вложений, но в конечном итоге окупится за счет значительной экономии энергии. Это может оказаться чрезвычайно прибыльным, особенно в сочетании с возобновляемым источником энергии.

Внешний вид

Очевидно, что громоздкие радиаторы обычно занимают место в вашей комнате.В зоне мерчандайзинга они могут быть особенно ограничивающими, поскольку пространство там используется для демонстрации продуктов и других предметов. Однако в настоящее время производятся новые и более легкие формы радиаторов, поэтому вы можете легко найти радиатор, который при необходимости украсит ваш интерьер.

Чистота

Все радиаторы притягивают и накапливают пыль, это неизбежно. Их крайне сложно попасть между секциями; следовательно, они не самый чистый вариант.Напольное отопление находится под полом, поэтому его не так легко испачкать.

Скорость нагрева

Время, необходимое для обогрева помещения с помощью теплого пола, намного больше, чем у радиатора. Радиатор может нагреть комнату за полчаса, нагреться за 3-4 минуты, системе теплого пола может потребоваться от 1 до 2 часов, чтобы должным образом обогреть комнату.

Тем не менее, систему подогрева пола можно запрограммировать на круглосуточный обогрев, следя за тем, чтобы температура в помещении никогда не опускалась ниже 16 ° C – больше не нужно ждать, пока она нагреется.Это делает подогрев пола идеальным для общественных зданий, которые заняты днем ​​и ночью, и жилых домов, где обычно кто-то находится. С другой стороны, теплый пол также требует больше времени для охлаждения, чем системы радиаторов.

Комфорт

Комфорт и роскошь сочетаются с полом с подогревом. Нет ничего приятнее, чем ходить босиком по теплому полу зимней ночью. Система теплого пола не издает того треска и тиканья, которые обычно издают радиаторы при нагреве.

Выбор системы отопления зависит от ваших личных потребностей и образа жизни. Свяжитесь с компанией Downey Plumbing Heating & Air Conditioning, чтобы помочь вам принять разумное решение относительно вашей нынешней или будущей системы отопления.

Пример использования

: модернизация систем водяного отопления

Мысль о добавлении полной системы центрального отопления к существующему дому вызывает в воображении образы часов «хирургии Sawzall» с последующими часами ремонта гипсокартона и отделки.Это особенно верно для систем приточного воздуха со всеми связанными с ними воздуховодами.

Но при правильном подходе центральное водяное отопление теперь можно добавить во многие дома с минимальным нарушением существующей отделки.

Панельные радиаторы – хорошая альтернатива плинтусу там, где пространство на стене ограничено. Обратите внимание на термостатический клапан в правом верхнем углу панели.

Преимущества воды

Когда дело доходит до модернизации систем, водяное отопление имеет основное преимущество перед принудительным воздухом.Вода, используемая для передачи тепла, почти в 3500 раз более «термически сконцентрирована», чем воздух. Кубический фут воды поглощает около 62,4 британских тепловых единиц на каждый градус по Фаренгейту повышения температуры. Для сравнения, кубический фут воздуха поглощает только 0,018 британских тепловых единиц при таком же повышении температуры. Разделите первое число на второе, и вы получите соотношение почти 3500.

На практике это означает, что количество воды, которое необходимо переместить для переноса заданного количества тепла, намного меньше, чем объем воздуха, необходимый для той же задачи.В типичных условиях эксплуатации трубка 3/4 дюйма может переносить такое же количество тепла, как прямоугольный воздуховод размером 8×14 дюймов. Очевидно, проще спрятать трубку в рамке.

1/2-дюймовую трубку PEX-AL-PEX, используемую в этой модернизированной гидронной системе, можно протянуть через полости каркаса, как и электрический кабель.

Пластиковые трубопроводы

Маленькие трубки – ключ к простому монтажу. Однако в случае меди сложность выполнения промежуточных соединений трубопроводов по-прежнему вызывает серьезную озабоченность. Вы можете пропустить 10-футовую медную трубку вниз по полости балки, но вам все равно придется проделать отверстие в потолке, чтобы припаять соединение. Вот здесь и вступают в силу трубки из полиэтилена с поперечными связями (сшитый полиэтилен) и его новый родственник, трубки из полиэтилена PEX-AL-PEX. протянуты через скрытые полости каркаса, как электрический кабель.

PEX хорошо известен тем, что используется в теплых полах, где температура подачи обычно не превышает 130 ° F.PEX-AL-PEX, который имеет алюминиевый сердечник с фанерой PEX внутри и снаружи, имеет более высокие значения температуры и давления, чем чистый PEX. PEX-AL-PEX с обозначением ASTM-1281 рассчитан на непрерывную работу при 210 ° F и соответствующем давлении 115 фунтов на квадратный дюйм. Это делает PEX-ALPEX подходящим для использования с лучистым теплом с более высокой температурой, которое обычно работает при температуре воды от 160 ° F до 200 ° F и давлении не выше 30 фунтов на квадратный дюйм.

Есть несколько других преимуществ PEX-AL-PEX, когда дело доходит до работ по модернизации.Благодаря алюминиевому сердечнику трубка сохраняет форму при изгибе. Это может очень помочь, если вы пытаетесь провести передний конец трубки через небольшие отверстия в нескольких футах от вас. Кроме того, если труба должна оставаться открытой, PEX-AL-PEX легко выпрямить, чтобы она выглядела аккуратно. В этой статье для дома использовалась труба AlumiPex толщиной 1/2 дюйма от Weil-McLain (www.weil-mclain.com).

Дом

Здание, которое мы модернизировали, представляло собой небольшой пассивный солнечный дом, построенный в 1983 году в северной части штата Нью-Йорк.Дополнительное тепло обеспечивала небольшая дровяная печь. Хотя существующая система работала хорошо, пенсионеры были заинтересованы в установке полностью автоматической системы отопления на время их отсутствия зимой. Тот факт, что местная коммунальная служба прокладывала газовую магистраль вверх по дороге, заставил пора действовать.

В котле используется вытяжная система из нержавеющей стали диаметром 3 дюйма, чтобы избежать необходимости в установке нового дымохода.

В доме имелось подсобное помещение для водонагревателя и хранения дров.Свободного места для котла было мало, но вполне достаточно. Мы выбрали электрокотел, чтобы исключить необходимость в новом дымоходе. Выхлопные газы выходят через вентиляционную трубу из нержавеющей стали диаметром 3 дюйма на внешний вывод. Мы выбрали котел с мощностью, несколько превышающей требуемую тепловую нагрузку, на случай, если хозяин позже захочет добавить отопление горячей воды или будущую зону для обогрева гаража.

Мы воспользовались тем, что настил пола дома был обрамлен фермами пола openweb.Это позволило нам протянуть 1/2-дюймовую трубу от потолка с открытой рамой механического помещения практически до любого другого места на полу. Оттуда встал вопрос о том, как поднять трубку до уровня пола.

В некоторых местах мы проложили его через полости в стенке стойки. В других местах каменная кладка стен нам не позволяла. Здесь трубка была закреплена на поверхности с помощью зажимов Genova CPVC, чтобы удерживать ее на месте. Мы установили зажимы на расстоянии примерно 24 дюйма друг от друга по прямым линиям.После установки зажима трубка просто защелкивается в открытом конце.

Панельные радиаторы

В качестве излучателей тепла мы выбрали панельные радиаторы европейского типа от Buderus (Bosch Thermotechnology; www.bosch-climate.us). Они обеспечивают достаточную теплоотдачу, занимая гораздо меньше горизонтального пространства на стене, чем плинтус из оребренных труб. Это было особенно важно в компактных ванных комнатах и ​​на кухне, где доступное пространство на стене иногда составляло менее 3 футов. По сравнению с плинтусом, панельные радиаторы также выделяют более высокий процент своей тепловой мощности как лучистое, а не конвективное тепло.Это повышает комфорт, особенно в помещениях с высокими потолками, где конвекция имеет тенденцию к увеличению температурной стратификации воздуха.

Мы использовали панели высотой 24 дюйма и шириной от 24 до 48 дюймов. Каждый блок был всего 21/2 дюйма в ширину. Панельные радиаторы имеют подводящие и обратные соединения в нижней части, что позволяет использовать несколько вариантов трубок. Weil-McLain поставляет трубные соединители, соответствующие евроконической резьбе (близкой к резьбе NPT, но с немного другим углом) на радиаторах Buderus.Мы установили радиаторы на высоте примерно 6 дюймов над полом, используя простые подпружиненные настенные кронштейны.

Контур коллектора устанавливается в механическом помещении, где к нему легко получить доступ. ТНВД слева, над близко расположенными тройниками. Цепи Halfinch PEX-AL-PEX начинаются и заканчиваются на коллекторах. Подающий коллектор находится сверху. Регулятор системы и циркуляционный коллектор находятся справа.

Управление по помещению

Каждый панельный радиатор был оборудован неэлектрическим термостатическим приводом клапана.Это маленькая белая пластиковая ручка, которую можно увидеть в правом верхнем углу радиатора на фотографии на предыдущей странице. Ручка настраивается на желаемый уровень комфорта в помещении. Он управляет клапаном радиатора по мере необходимости, чтобы предотвратить превышение этой настройки. В отличие от обычных зональных регуляторов, которые либо включены, либо выключены, термостатические радиаторные клапаны могут выполнять небольшие регулировки расхода для поддержания стабильной температуры в помещении.

Термостатические клапаны позволяют каждому помещению адаптироваться к изменяющейся нагрузке помещения.Например, в солнечные, но холодные дни клапаны на радиаторах в комнатах, выходящих на юг, с пассивным притоком солнечной энергии быстро закрываются, чтобы предотвратить дальнейшее поступление тепла, в то время как клапаны в комнатах, выходящих на север, продолжают обеспечивать необходимый приток тепла.

Для того, чтобы каждый радиатор мог работать независимо, мы использовали «домашнюю» систему трубопроводов из коллектора, установленного в механическом помещении (см. Фото выше). За одним исключением, каждый радиатор имеет свою подающую и обратную трубу от коллекторной станции. Набор коллекторов такой же, как и для водяного водяного отопления; он просто работает при более высокой температуре воды в этой системе.

Элементы управления системой

На приведенном выше рисунке показана схема трубопроводов всей системы. Температура воды, подаваемой в радиаторные контуры, изменяется в зависимости от температуры наружного воздуха. Чем холоднее на улице, тем теплее вода поступает в радиаторы отопления.

Эта стратегия называется управлением сбросом наружного блока. Он уже много лет используется с системами лучистого теплого пола, но в равной степени применим и к другим типам водяного отопления. Идея состоит в том, чтобы сделать тепловую мощность радиаторов равной теплопотери из дома в широком диапазоне наружных температур – что-то вроде круиз-контроля для системы отопления.Его преимущество заключается в минимизации колебаний комнатной температуры по сравнению с радиаторами, которые должны циклически включаться и выключаться, потому что в них всегда подается высокотемпературная вода.

Обычные электрические термостаты также могут использоваться вместо термостатических радиаторных клапанов для зонального контроля. При такой настройке каждый термостат управляет приводом клапана низкого напряжения на обратном коллекторе. По сигналу термостата привод открывает клапан, который пропускает поток через один контур трубопровода.Затем “концевой выключатель” в приводе сигнализирует о работе котла и циркуляционного насоса.

Независимо от типа используемого термостата, температура воды регулируется путем смешивания горячей воды из котла с обратной водой из радиаторов. В коллекторном контуре, показанном на схеме, вода циркулирует по нему всякий раз, когда радиатору требуется тепло. Скорость нагнетания горячей воды в контур зависит от скорости циркулятора переменной скорости (P2 на схеме), которая регулируется контроллером на базе микропроцессора. Чем быстрее работает этот циркуляционный насос, тем теплее становится контур коллектора и тем выше тепловая мощность радиаторов.

Рекомендации по выбору размеров

Производители панельных радиаторов публикуют таблицы размеров, показывающие тепловую мощность в широком диапазоне размеров и температур воды. Первым шагом является получение оценки тепловой нагрузки для каждой комнаты. Затем выберите «расчетную» температуру воды (температура воды, подаваемой на панели при максимальной тепловой нагрузке). 180 ° F является обычным явлением, хотя, безусловно, возможны более низкие температуры.Компромисс заключается в том, что для более низкой температуры воды требуются панели большего размера для обеспечения такой же тепловой мощности.

Поскольку домашняя система трубопроводов обеспечивает одинаковую температуру для каждой панели, отдельные размеры панелей можно легко выбрать из таблицы размеров на основе той же температуры воды. В некоторых случаях панели нескольких различных размеров и форм могут обеспечивать необходимую тепловую мощность. Выберите тот, который лучше всего соответствует доступному пространству на стене. Обязательно оставьте от 4 до 6 дюймов под панелью (чтобы воздух проходил под, а затем вверх с задней стороны панели).Также учитывайте выступание регуляторов термостата, если вы ими пользуетесь.

Если радиаторы оснащены термостатическими клапанами, увеличение размера не является проблемой. На самом деле, мне нравится немного увеличивать размеры радиаторов для ванных комнат, чтобы при желании можно было быстро повысить температуру – например, перед принятием душа.

Как правило, 1/2-дюймовой трубки достаточно для подачи до 20 000 БТЕ / час на контур. Поскольку отдельные панельные радиаторы редко выделяют такое количество тепла, трубка диаметром 1/2 дюйма может работать с несколькими панелями.Для индивидуального управления панелью при питании нескольких панелей в одном контуре каждый радиатор должен быть оборудован перепускным клапаном. Это позволяет соединить два или более радиаторов в последовательную цепь, но при этом управлять ими как отдельными блоками. Когда данная панель «выключена», поток обходит ее, не отдавая тепла.

Гибкое решение

Домашние трубопроводы и панельные радиаторы, используемые для этого дома, могут быть легко использованы для «расширения» существующей гидравлической системы в новое дополнение или даже для снабжения всего нового дома.Мы сделали несколько домов с водяным подогревом пола на первых этажах из плит на уровне пола, в сочетании с домашними панельными радиаторами или плинтусами на втором этаже. Иногда выбор основан на бюджете, иногда – на желаемом напольном покрытии.

Общая концепция «домашней» распределительной системы предлагает огромный потенциал для гидравлических систем, как новых, так и модернизированных. Системы, разработанные в точном соответствии с требованиями здания, могут быть установлены с минимальным вмешательством. С учетом новых доступных методов и материалов универсальность водяного отопления никогда не была такой большой

Один радиатор для обогрева всего пола – ScienceDaily

Экономия энергии за счет строительства домов с высокой изоляцией, часто называемых пассивными домами или домами с нулевым уровнем выбросов, имеет смысл с точки зрения климата и кошелька домовладельца.Но что произойдет, если ваш эффективный дом слишком эффективен, а его части слишком теплые?

Дома с лучшей изоляцией имеют меньшие потери тепла, что снижает потребность в обогреве помещений и требования к системе отопления здания. Дома с супер изоляцией, такие как пассивные дома или здания с нулевым уровнем выбросов (ZEB), уменьшают потребность в отоплении настолько, что вам не нужно размещать обогреватель в каждой комнате или перед каждым окном.

В новом исследовании исследователи из Норвежского университета науки и технологий (NTNU) и SINTEF, крупнейшего независимого исследовательского института в Скандинавии, исследовали энергоэффективность рядных домов и квартир, построенных в соответствии с норвежским стандартом пассивных домов и с уменьшенным количеством жилых домов. радиаторы.

«Наша цель состояла в том, чтобы найти хороший баланс между энергоэффективностью и удовлетворенностью пользователей температурой и комфортом, – говорит доцент Лоран Жорж из факультета энергетики и технологического проектирования NTNU.

«При наличии только одного радиатора на этаже можно было ожидать, что пользователи сочтут комнаты без радиаторов слишком холодными, но мы обнаружили обратное. Общий тепловой комфорт в жилых помещениях был хорошим. Проблема была больше в том, что люди, предпочитающие холодные спальни нашел спальни слишком теплыми », – говорит он.

Моделирование, измерения и интервью

Исследователи изучили две квартиры и двухрядные дома, построенные по норвежским стандартам пассивных домов. Они провели компьютерное моделирование зданий, чтобы найти оптимальный способ регулирования температуры в помещении и удовлетворения ожиданий пользователей во всех помещениях. Полевые измерения, проведенные в зданиях, зафиксировали температуру воздуха на входе, температуру окружающей среды, приток воздуха и рекуперацию тепла. И исследователи опросили жителей.

Этот метод нагрева называется упрощенным распределением тепла. Наличие одного радиатора на этаже – в сочетании со сбалансированной системой вентиляции – снижает затраты на установку и материалы, а также снижает потери тепла из воздуховодов за счет сокращения необходимой длины воздуховодов.

Пассивный дизайн дома избавляет вас от неприятных сквозняков из плохих окон или холодных наружных стен и означает, что вам не нужно ставить радиаторы перед каждым окном.А поскольку приточный воздух предназначен для более равномерного распределения температуры по помещению, вам понадобится только один радиатор на несколько комнат или один радиатор на этаж.

Спальни «слишком теплые»

Благодаря упрощенной системе распределения тепла люди, которым нужна теплая спальня, могут получить его, особенно если они держат внутренние двери открытыми.

«Несколько участников нашего исследования жаловались на перегретые спальни. Норвежцы обычно хотят прохладные спальни (ниже 16 ° C).Это не сработает, если окна не открываются, даже если дверь спальни остается закрытой весь день », – говорит исследователь Мария Хусто-Алонсо из SINTEF.

«К сожалению, такой способ регулирования температуры в спальне имеет серьезные последствия для отопления всего дома», – говорит она.

Исследователи изучили несколько стратегий регулирования обогрева отдельных комнат.

Лучше для офисных зданий?

«Мы достигли нашей цели по упрощению отопления помещений, так как большинство участников остались довольны общей температурой в помещении.Но мы столкнулись с еще одной проблемой – трудно определить зону для нескольких температур внутри квартиры, если жители этого хотят », – говорит Жорж.

В настоящее время исследователи работают над решениями, позволяющими снизить температуру в спальнях в жилых домах такого типа без увеличения общего энергопотребления в доме.

Исследование Хусто-Алонсо и Жоржа также поднимает вопросы о том, можно ли использовать предварительно нагретый вентиляционный воздух в качестве единственной формы отопления в пассивных и других домах с низкими потребностями в отоплении, поскольку это приводит к еще более высоким температурам в спальнях.С другой стороны, недавние исследования показывают, что централизованное воздушное отопление может быть хорошим вариантом для офисных зданий.

Hydronic Radiant Heat Vs. Электрическое отопление

Вы строите новый дом или ремонтируете или расширяете существующий? В таком случае очень важно определить, как вы будете его нагревать. Две популярные системы – это водяная или горячая вода и электрическое отопление, поэтому давайте рассмотрим преимущества и недостатки обеих.

Гидравлическое или горячее водоснабжение (плинтус и лучистое отопление пола) предполагает установку трубок с водяным подогревом по всему пространству пола в случае теплого пола или вдоль стен для плинтуса. Бойлер или водонагреватель используются для нагрева воды или жидкости, как правило, с использованием горючего топлива. Циркуляционная система перемещает воду в трубопроводе внутри линий подачи пола или плинтуса, распределяя тепло. Вода расширяется при нагревании, поэтому обычно требуется расширительный бак, чтобы дать воде больше места при нагревании. Наконец, термостат дает жильцам возможность управлять системой отопления. Установка зависит от дизайна и напольного покрытия.

Системы электрического отопления Runtal состоят из обогревателей плинтусов, стеновых панелей, отдельно стоящих или полотенцесушителей для ванной комнаты.Наш интеллектуальный термостат позволяет жильцам управлять системой отопления дома или из мобильного приложения. Эти агрегаты не требуют дополнительного оборудования, такого как бойлер и расширительный бак.

Преимущества систем электрического отопления

Процесс быстрой установки

Системы обогрева плинтусов просты в установке и могут быть завершены за считанные часы, а не дни или даже недели. Из-за сложности установки системы лучистого теплого пола при возникновении каких-либо проблем это может вызвать задержки в строительстве.

Снижение первоначальной стоимости

Установка водяного водяного обогрева пола требует гораздо больших первоначальных вложений в отопительное оборудование, чем электрическое отопление. Для лучистого тепла горячей воды требуется бойлер, насосы, трубы или трубопроводы в полу и светоотражающая изоляция. Стоимость установки почти всегда намного выше, что увеличивает стоимость проекта.

Меньше места Для систем

Hydronic требуется бойлер, насосы и, возможно, расширительный бак, а также бак для пропана, природного газа или жидкого топлива.Для этого оборудования требуется место для хранения, обычно в механическом помещении. Электрические нагревательные элементы крепятся к стене, как правило, под окном. Таким образом, электрические плинтусы практически не занимают площади на полу.

Идеально для модернизации

Как следует из названия, под полом устанавливается лучистое отопление. Хотя расширенное планирование может позволить ему хорошо работать при новом строительстве, его может быть сложно установить при реконструкции и пристройке помещений.В некоторых проектах установка включает в себя разрыв идеального пола или стен, что увеличивает стоимость проекта и приводит к образованию отходов. Электрические обогреватели легко интегрируются практически с любым проектом, большим или маленьким.

Бесшовная установка

В случае систем водяного водяного отопления требуются токопроводящие материалы для пола, такие как плитка, фарфор или бетон. Поэтому он не идеален для деревянных полов, пластикового ламината, линолеума или ковровых покрытий.Это требование ограничивает варианты напольного покрытия. Напротив, электрическое плинтусное отопление или стеновые панели не требуют особых материалов для пола для большей свободы дизайна.

Простота расширения

Электрический обогреватель имеет очень простую конструкцию и хорошо подходит для пристройки помещения. Эти простые системы не требуют подключения к централизованной системе, что обеспечивает плавный процесс модернизации.

Идеально для дома для отдыха

Системы водяного отопления часто содержат воду в трубках.Это означает, что в доме не должно быть ниже нуля, иначе могут быть повреждены трубки. Один из способов обойти это – слить горячую воду из трубки. Системы жидкостных излучающих полов также требуют больше времени для полного обогрева дома. Таким образом, он не идеален для применений, где нужно нагреть дом на много градусов за короткий период времени. Напротив, электрические системы могут быстро обогреть дом до оптимальных температур.

Очиститель воздуха в помещении

По мере роста озабоченности по поводу здоровья и безопасности домашнего воздуха многие домовладельцы и жители квартир хотят избегать использования топлива для сжигания. Для электрического обогрева плинтуса не требуется топлива, такого как природный газ или пропан.

Отлично для квартир

Арендодатели обычно предпочитают, чтобы арендаторы сами оплачивали счета за отопление. С электрическим обогревом этого легко и просто достичь, особенно если каждый прибор измеряется отдельно.

хорошо интегрируется с возобновляемыми источниками энергии

Многие домовладельцы ищут более чистые источники энергии для обогрева своих домов.По мере того как все больше электростанций, загрязняющих окружающую среду, выводятся из эксплуатации, электроснабжение в стране становится более экологичным. Кроме того, солнечная и ветровая энергия являются одними из самых чистых доступных источников электроэнергии. В отличие от водогрейных котлов, требующих природного газа или пропана, плинтусное отопление может работать исключительно на чистой энергии.

Энергоэффективность

Водяное или водяное отопление известно своей энергоэффективностью. Это особенно актуально для старых, неэффективных домов с высокими требованиями к отоплению.Сейчас многие новые дома обладают высокой энергоэффективностью, потому что они хорошо изолированы и плотно построены. Когда дома имеют эффективную изоляцию и другие энергосберегающие функции, преимущества энергосберегающей системы отопления меньше влияют на счета за электроэнергию, что делает электрическое отопление эффективной альтернативой

В конечном счете, идеальная система отопления для дома или пристройки комнаты зависит от множества факторов. Когда предпочтительнее простое и недорогое решение, идеальным вариантом будет электрическая плинтусная или стеновая система.Новые интеллектуальные термостаты даже позволяют пассажирам контролировать температуру в доме с мобильных устройств, повышая комфорт при одновременной экономии энергии.

(PDF) Оценка производительности радиаторных систем и систем теплого пола для офисных помещений, подключенных к заземленному тепловому насосу

Energies 2016, 9, 228 18 из 19

Ссылки

1.

Анисимова Н. Возможность снизить потребность в первичной энергии в жилищном строительстве ЕС. Энергетика.

2011

, 43,

2747–2751.[CrossRef]

2.

Bendea, G.V .; Prada, M.F .; Bendea, C .; Секуи, С. Системы тепловых насосов с заземлением – ключ к устойчивому развитию систем отопления и охлаждения зданий. В «Последние достижения в науке об окружающей среде», материалы

9-й Международной конференции по энергетике, окружающей среде, экосистемам и устойчивому развитию,

Лемесос, Кипр, 21–23 марта 2013 г .; С. 133–138.

3.

Сарбу, И .; Дэн, Д .; Себархиевич, К.Работа тепловых насосных систем как пользователей возобновляемой энергии для отопления / охлаждения зданий

. WSEAS Trans. Тепло-массообмен. 2014, 9, 51–62.

4.

Yang, W .; Чжоу, Дж .; Xu, W .; Чжан, Г. Текущее состояние геотермальных тепловых насосов в Китае. Энергетическая политика

2010, 38, 323–332. [CrossRef]

5.

Lee, J.Y. Текущее состояние геотермальных тепловых насосов в Корее. Обновить. Поддерживать. Energy Rev.

2009

, 13,

1560–1568.[CrossRef]

6.

Сарбу, И .; Себархиевич, С. Общий обзор систем геотермальных тепловых насосов для отопления и охлаждения

зданий. Энергетика. 2014, 70, 441–454. [CrossRef]

7.

Bayer, P .; Saner, D .; Bolay, S .; Рыбач, И .; Блюм, П. Сокращение выбросов парниковых газов при использовании тепла из грунтовых источников

насосных систем в Европе: обзор. Обновить. Поддерживать. Energy Rev.2012, 16, 1256–1267. [CrossRef]

8.

Self, S.J .; Редди, Б.V .; Розен, М.А.Геотермальные тепловые насосные системы: обзор состояния и сравнение с

другими вариантами отопления. Прил. Энергия 2013, 101, 341–348. [CrossRef]

9.

Inalli, M .; Эсен, Х. Экспериментальная оценка тепловых характеристик горизонтальной системы с геотермальным тепловым насосом

. Прил. Therm. Англ. 2004, 24, 2219–2232. [CrossRef]

10.

Esen, H .; Inalli, M .; Эсен, М. Численный и экспериментальный анализ горизонтальной системы тепловых насосов

с заземлением.Строить. Environ. 2007, 42, 1126–1134. [CrossRef]

11.

Esen, H .; Inalli, M .; Sengur, A .; Эсен, М. Моделирование системы теплового насоса с заземлением с использованием адаптивных систем нейро-нечеткого вывода

. Int. J. Refrig. 2008, 31, 65–74. [CrossRef]

12.

Congedo, P.M .; Colangelo, G .; Стараче, Г. Вычислительное моделирование и анализ чувствительности горизонтальных спиральных теплообменников

для GSHP. В материалах Конгресса CLIMAMED 2007, AICARR, Genova,

Италия, 5–7 сентября 2007 г.

13.

Congedo, P.M .; Colangelo, G .; Стараче, Г. Вычислительное моделирование и анализ чувствительности горизонтальных обтекаемых теплообменников

для GSHP. В материалах 22-го Международного конгресса по холодильному оборудованию IIR,

Пекин, Китай, 21–26 августа 2007 г.

14.

Yang, H .; Cui, P .; Фанг, З. Тепловые насосы с вертикальным расположением скважин, соединенные с грунтом: Обзор моделей и систем.

Заяв. Энергия 2010, 87, 16–27. [CrossRef]

15.

Congedo, P.M .; Colangelo, G .; Стараче, Г. Моделирование методом CFD горизонтальных грунтовых теплообменников:

Сравнение различных конфигураций. Прил. Therm. Англ. 2012, 33–34, 24–32. [CrossRef]

16.

Retkowski, W .; Томинг, Дж. Термоэкономическая оптимизация вертикальных систем геотермальных тепловых насосов

посредством нелинейного целочисленного программирования. Прил. Энергия 2014, 114, 492–503. [CrossRef]

17.

Michopoulos, A .; Bozis, D .; Кикидис, П.; Папакостас, К .; Кириакис, Н.А. Трехлетний опыт эксплуатации системы наземного теплового насоса

в Северной Греции. Энергетика. 2007, 39, 328–334. [CrossRef]

18.

Mostafa, H .; Sharqawy, S.
