Как рассчитать котёл электрический? Сколько он может потреблять электроэнергии?

Котёл является основным элементом для любой системы независимого отопления. Этот элемент ещё служит в качестве генератора для тепловой энергии, работоспособность его очень даже неплохая. От целого ряда факторов зависит то, какими будут расходы на монтаж устройства и его покупку в целом. В том числе расчёт должен учитывать режим проживания и расположение строения, особенности постройки и размеры. И этот список далеко не полный. Какие именно действия нам понадобятся, легко понять. От расчёта тоже зачастую зависит выбор самих устройств.

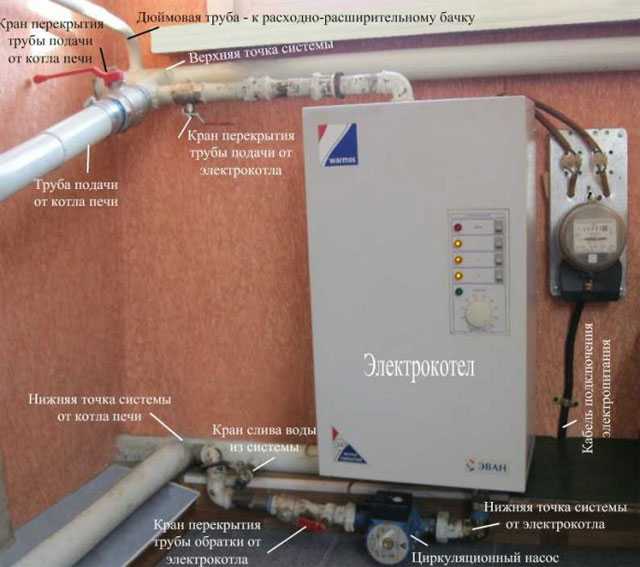

Рис. 1 Современная модель прибора отопления

Тип топлива и работоспособность установки подбираются именно по результатам расчёта, котёл только в этом случае будет полностью выполнять свою функцию. Электрический прибор будет наиболее удобным и актуальным решением в домах с площадью до 300 м2. Благодаря этому создаётся надёжная система отопления, не доставляющая почти никаких хлопот в дальнейшем. Электрический котёл отопления даёт КПД до 98 процентов, производительность всегда сохраняет довольно высокий уровень, расчёт произвести легко.

Широкие возможности оптимизации тоже делают электрический котёл весьма удобным приобретением, помимо его других достоинств. Установка возможна в любом месте, достаточно наличие электричества. Электрический котёл может стать дополнительным источником тепла для системы, которая уже существует, либо использоваться отдельно. Расчёт должен учитывать и это.

По сравнению с устройствами, работающими от других источников, электрический котёл отопления может обходиться дешевле уже на этапе покупки. Не нужно содержать дымоход для отвода газов, устройство является безопасным с точки зрения экологии. Мощность на общую безопасность тоже не влияет, сколько его может уходить – не менее важный вопрос.

Расход электрической энергии. Как его определить?

Нам потребуется некоторое количество расчётов, чтобы достичь необходимого результата.

Кроме того, расчёт требует учёта целого ряда параметров:

• Среднесуточная длительность работы при максимальной нагрузке;
• Режим проживания;
• КПД и производительность;
• Расчёт времени работы в отопительном сезоне;
• Объём теплоносителя в контуре отопления;
• Размер бака у прибора отопления;
• Расчёт площади нагрева;
• Напряжение устройства для отопления;
• Расчёт сечение кабеля питания;
• Расчёт объёма обогреваемых помещений;
• Количество контуров в оборудовании.

Расчёт предполагает использование усреднённых значений. Требуется введение нескольких поправок на такие факторы, как тип используемой теплоизоляции, теплопроводность стен, температурные показатели и так далее. Мощность это тоже должна учитывать.

Электрический котёл отопления требует использования специального кабеля. Главным фактором при его выборе становится мощность. Здесь есть простая эмпирическая зависимость, понять которую не составит труда: не меньше мощности отопления, выраженной в кВт, должна быть площадь сечения кабеля в мм2 для однофазного электрического котла. Расчёт благодаря этому становится более простым. Необходимо согласовывать свои действия с инстанциями, осуществляющими контроль использования ресурсов, если показатель для котла находится на уровне 10 кВт и больше.

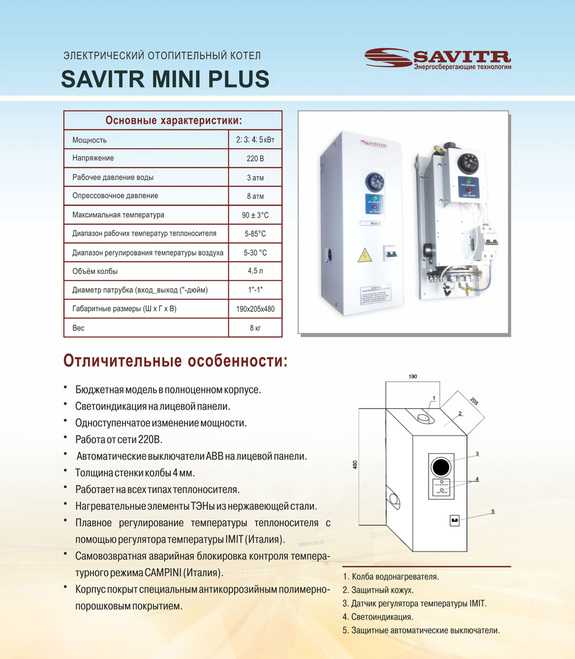

Рис. 2 Устройство изнутри

Примеры подсчётов. Самые простые способы

КПД, близкому к 100 процентам, может похвастаться только электрический котёл отопления. На протяжении всего срока эксплуатации прибора этот показатель останется стабильным, цифры это подтверждают. Уровень может меняться, но разница останется небольшой, всё зависит от конкретных условий.

Около 30-35 кВт составляет трата электричества для обогрева одного кубического метра. Теплоизоляция конструкции может влиять на данный параметр, но не в значительной степени. Мощность котла отопления должна составлять 15 кВт, если обогревается дом на 150 кв.м.2 и с трёхметровой высотой комнат. По данной формуле легко провести расчёт мощности электрического котла отопления. Когда устройство только приобретается, лучше всего заранее рассчитать так, чтобы остался небольшой запас. Расчёт сделать легко.

Если мощность будет вырабатываться в недостаточном количестве, температура в комнате будет снижаться. Такой недостаток компенсировать гораздо сложнее, чем просто поставить устройство на слабый режим работы. И расчёт котла не поможет. Придётся либо устанавливать дополнительное оборудование для обогрева, либо утеплять само здание.

Тут действует целый ряд важных правил:

• Мощность электрического котла отопления необходимо знать для того, чтобы рассчитать за год потребность в электроэнергии.
• Использование ресурса для котла можно узнать на весь сезон, если известна общая цена за его использование.
• Расчёт будет таким. Величина, которая получается в итоге, делится на два. Электрический котёл просто не может всё время работать с предельной нагрузкой. Работа котла не так необходимо в период оттепелей.
• Чтобы получить тот же показатель, но за месяц, итоговую цифру просто умножаем на 30. Этот процесс не является чем-то очень сложным.

Принято считать, что отопление котлом нам необходимо на протяжении семи месяцев. В зависимости от климатических условий в эти сведения можно вносить свои корректировки. Месячный расход электричества нужно умножить на продолжительность отопительного периода, чтобы получить результат по целому году. Но не стоит считать его максимально точным, разница в реальности может составлять до 15-20 процентов, даже максимально точный подход не спасёт от погрешностей.

Часто расчёт производится, исходя из того, что на каждого потребителя нужно около 3 кВт. Но на практике такая мощность котлов не справляется с нагрузками. Особенно это касается регионов с холодным климатом, где потребление котлом энергии может увеличиваться.

Рис. 3 Удобная регулировка параметров

Можно ли потреблять меньше электричества?

Расчёт помогает понять, до какой степени выгодным может быть электрическое отопление.

Следующие советы несложные, но их выполнения достаточно для того, чтобы электроэнергия расходовалась в меньших количествах:

• Проще всего начать с утепления самого дома. Если внутри стоят старые окна, и они не закрываются плотно, то потери могут быть весьма серьёзными. Расходы на отопление заметно снизятся, если поставить современные окна из пластика, добавить возхдушные камеры в количестве пары единиц. Поможет в этом и сам электрический котёл расход электроэнергии снижается сразу же.
• Нужно утеплить фундамент и кровлю. Мощность от этого почти не зависит, но результат точно будет другим. Главное – заранее посмотреть, в каких количествах понадобится материал, какими свойствами он должен обладать. Расход от этого зависит не в последнюю очередь.
• Эксплуатацию лучше оплачивать, используя многотарифный учёт. Благодаря этому легко рассчитать, когда электрический котёл будет выгоднее всего использовать.
• Для ускорения перемещения теплоносителя можно установить нагнетательное оборудование. Характеристики в таком режиме позволят дольше эксплуатировать источник тепла, поскольку стенки котла и горячий теплоноситель находятся в контакте минимальное время.
• Одно из самых доступных решений – монтировать другие виды обогревающих устройств, которые используют топливо для своей работы.
• А ещё используется вентиляция с рекупиратором. Если во время вентиляции помещений уходит некоторое количество тепла, то с помощью этого устройства оно будет возвращаться. Если мощность будет достаточной, то не потребуется практически открывать окна для проветривания.

Электроэнергия будет тратиться в меньшем количестве. А показатели влажности и чистоты воздуха сохранят нормальный уровень. Мощность продолжает радовать ещё долго.

Можно воспользоваться самой простой формулой.

В этой формуле: W -мощность аппарата в кВт, S -площадь помещений в квадратных метрах, Wуд – удельный показатель мощности, для каждого региона он определяется отдельно.

Например, в средней полосе это значение равно 1, либо 1,2. В результате расчёта с такими цифрами мы получим 16 кВт. Если модель двухконтурная, понадобится знание ещё контура ГВС.

Немного советов по выбору

Каждый производитель сейчас старается обеспечить покупателя полным набором оборудования, которое только может ему понадобится, мощность учитывается тоже. Электрический котёл не стал исключением. В комплекте с ним идут программатор, насос для циркуляции теплоносителя, расширительный бак. Благодаря этому легко понять, каким должен быть показатель мощности у электрического котла. С этим справится даже начинающий пользователь.

Кроме того, обязательны устройства для защиты оборудования и специальных кабелей. Таким образом, установку можно полностью выполнить своими руками. Мощность котла не имеет значения.

Но иногда требуется и самостоятельная доукомплектация. Для тех, кто разбирается в электрических моделях, это решение зачастую становится наиболее актуальным. В том числе и по мощности. Систему электроснабжения можно использовать обычного типа, если устанавливается электрический котёл, мощность которого доходит до 6 кВт.

С недавнего времени потребление электроэнергии электрическим котлом стало не менее важным показателем, чем установка в системе специального насоса. Такое решение тоже помогает понять, сколько электроэнергии уходит, и почему. В данном случае расход заметно уменьшается. В системе можно будет использовать трубы с меньшим диаметром, чем в обычной ситуации. Насос с мокрым ротором – основный вид оборудования, который чаще всего можно увидеть в частных домах. Мощность его вполне соответствует требованиям.

• Ротор омывается жидкостью, которая электрическим оборудованием никогда не перекачивается. Потребление ресурсов становится более выгодным.
• Не требуется установки дополнительного вентилятора, поскольку устройство никогда не перегревается. Мощности котла хватает для нагрузок в нормальном режиме.
• Из-за того, что вентилятор отсутствует, работа всей системы становится практически бесшумной. В жилых помещениях это становится особенно актуальным, мощность от этого не страдает.

Такие насосы сами могут поддерживать автоматическую, либо ручную регулировку. Мощность в данном случае большой роли не играет. Первый вариант является наиболее предпочтительным, поскольку он позволяет экономить электроэнергию. Тогда более выгодным становится само отопление электрическим котлом.

Сколько обходится его работа? Чтобы произвести расчёт, достаточно знать о некоторых особенностях эксплуатации. Например, какая температура чаще всего поддерживается в помещении. Что касается общей схемы для отопления дома, то лучше выбирать принудительную циркуляцию. Это тоже оптимальный вариант, позволяющий добиться максимальных результатов при минимальных вложениях.

Калькулятор мощности котла: быстрый расчет онлайн

Большинство частных домов и некоторые квартиры подключены к системе автономного отопления, поскольку водяное отопление на газовом котле является наиболее экономичным и эффективным. Но для этого нужно подобрать котел необходимой и достаточной мощности для полного теплообеспечения помещений в отапливаемом здании.

Котел не должен работать на максимуме своих возможностей всегда, поэтому нужно учесть также некоторый эксплуатационный запас мощности – около 5%-10%. Неправильно подобранная мощность котла приведет к увеличению энергопотребления и недостаточному обогреву здания. Калькулятор расчета мощности котла поможет подобрать оборудование с учетом особенностей вашего помещения.

Калькулятор расчета необходимой мощности котла

Для определения примерной мощности можно знать простое соотношение: чтобы отопить 10 м2 нужно 1 кВт мощности.

Например, площадь дома 300 м2, значит, вам необходимо приобрести котел мощностью не менее 30 кВт.

Чтобы сделать расчет мощности котла отопления для конкретного дома, нужно ввести в калькулятор определенные параметры, предварительно измерив помещение: указать желаемую температуру в комнате, среднюю температуру воздуха на улице в зимний период, габариты помещения (длина, высота) в метрах, размеры окон и дверей, указать наличие вентиляции, тип перекрытий и т.д.

Затем необходимо нажать кнопку «Рассчитать». Калькулятор быстро посчитает, котел какой мощности нужен для отопления дома.

Наш онлайн калькулятор для расчета мощности котла предусматривает эксплуатационный резерв прибора, с учетом специфических особенностей помещения. Суммирование всех введенных в таблицу параметров приводит к общему значению требуемой мощности, которой должен соответствовать котел.

Как происходит вычисление мощности?

Во время расчета тепловой мощности оборудования, учитываются следующие показатели:

1. Площадь помещения и высота потолков в метрах.
2. Количество и расположение внешних стен, через которые происходят теплопотери.
3. Количество и тип окон, качество остекления, габариты, которые также влияют на количество потерь тепла.
4. Уровень зимних температур.
5. Характер помещения (степень утепления стен, этажность дома, тип перекрытий чердака и пола).

Учитывая данные показатели, калькулятор производит предварительный расчет мощности котла. Однако перед приобретением оборудования, лучше проконсультироваться со специалистом.

Какие бывают газовые котлы для отопления?

Современные котлы для отопительных систем могут быть размещены, как на полу, так и на стене, обладая присущими им особенностями:

• Напольные приборы – это самые распространенные газовые котлы для обогрева больших помещений. Устанавливается такая конструкция в специальных котельных площадью около 6-10 квадратных метров и с хорошей вентиляцией. При монтаже напольного прибора нужно отступить от стен около 1 метра.
• Настенные агрегаты используются для обогрева небольших помещений. Такая конструкция занимает очень мало места. Изготавливаются в двух вариантах: с проточной системой нагрева либо с камерой сгорания. В комнате также должно быть оборудовано небольшое вентиляционное отверстие.

Нужно также упомянуть о разновидностях конструкции газовых котлов, так как этот параметр тоже учитывается при выборе отопительного оборудования:

• Котел с закрытой топкой оборудован специальным вентилятором, который транспортирует воздух в топку, обеспечивая качественное сгорание газа. Преимущество такого прибора заключается в том, что камера сгорания продувается, как перед подачей топлива, так после ее отключения, что значительно снижает риск воспламенения газа в самой топке. КПД такой конструкции очень высок при незначительных экономических затратах.
• Котел с открытой камерой сгорания – классическая конструкция, в которой тягу для сгорания топлива создает дымоход. При этом стоимость такого агрегата гораздо ниже, чем у конструкций с закрытой камерой сгорания. Однако отсутствие вентилятора в самой конструкции значительно понижает КПД устройства, увеличивая требования к дымоходному каналу.

Материал, из которого изготовлен газовый котел – не менее важный параметр, при выборе оборудования. Различают три вида агрегатов для отопления, исходя из материала изготовления:

1. Стальные агрегаты – это конструкции «эконом» класса, которые обходятся дешевле по цене, но уступают другим системам по техническим характеристикам.
2. Системы из нержавеющей стали – присущи, в основном, настенным конструкциям. Это современные высокотехнологичные устройства с хорошей мощностью.
3. Чугунные изделия – самые надежные напольные теплообменники, их мощность несколько выше, чем у моделей из нержавеющей стали. Такой котел отличается долговечностью и большой теплоемкостью, благодаря толщине стенок и большой массе.

Таким образом, для системы газового отопления в доме, лучше выбирать чугунные котлы, поскольку такие агрегаты очень практичные, надежные и долговечные.

Как рассчитать мощность котла: два метода

Чтобы обеспечить комфортную температуру на протяжении всей зимы котел отопления должен выдавать такое количество тепловой энергии, которое необходимо для восполнения всех потерь тепла здания/помещения. Плюс к этому необходимо иметь еще и небольшой запас мощности на случай аномальных холодов или расширения площадей. О том, как рассчитать требуемую мощность и поговорим в этой статье.

Для определения производительности отопительного оборудования нужно в первую очередь определить потери тепла здания/помещения. Такой расчет называется теплотехническим. Это один из самых сложных расчетов в отрасли, так как требуется учесть много составляющих.

Для определения мощности котла необходимо учесть все потери тепла

Безусловно, на величину теплопотерь, влияют материалы, которые использовались при возведении дома. Потому учитываются стройматериалы, из которых изготовлен фундамент, стены, пол, потолок, перекрытия, чердак, кровля, оконные и дверные проемы. Принимается во внимание тип разводки системы и наличие теплых полов. В некоторых случаях считают даже наличие бытовой техники, которая во время работы выделяет тепло. Но совсем не всегда требуется такая точность. Есть методики, которые позволяют быстро прикинуть требуемую производительность отопительного котла, не погружаясь в дебри теплотехники.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

• на обогрев 1м 3 в панельном доме требуется 41Вт;
• в кирпичном доме на м 3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.

1. Вычисляем объем: 74м 2 *2,7м=199,8м 3
2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт. В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону. Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность. Принимать во внимание нужно стены, выходящие на улицу:

• Одна наружная стена — 1,1
• Две — 1,2
• Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

Источники: http://kotlomaniya.ru/elektricheskie/raschet-moshhnosti-elektricheskogo-kotla-otopleniya.html, http://santehnikportal.ru/calc/moshhnost-kotla.html, http://teplowood.ru/raschet-moshhnosti-kotla-otopleniya.html





Как вам статья?

Экономичный электрокотел и расчет его мощности для отопления дома

Содержание

• 1 Методы определения мощности
• 2 Расчет мощности котла по площади
• 3 Факторы, влияющие на тепловую мощность
• 4 Расчет котла по объему
• 5 Расчет мощности для ГВС

Правильный расчет тепловой мощности электрического котла отопления начинается с определения потерь тепла дома.

Методы определения мощности

Величину этих потерь можно рассчитать с помощью различных методов, самые простые из которых:

1. Позволяет определить величину потерь тепла дома, зная только площадь.
2. Позволяет установить тепловую мощность экономичного электрокотла с высоким КПД, используя объем.

Все электрические котлы отличаются тем, что способны превратить 100% электрической энергии в почти 100% тепловой. Не имеет значения, нагревает он воду ТЭНами, электродами или катушками индуктивности. Благодаря этой особенности после определения потерь тепла дома, не нужно корректировать эту цифру, учитывая КПД котла отопления.

Для сравнения можно взять твердотопливный котел, имеющий КПД 90%. Если 1 кг дров выделяет 3 кВт/ч, это означает, что в теплосеть попадет только 3х0,9 = 2,7 кВт/ч. В случае с электрическими устройствами 3 кВт/ч электроэнергии будут преобразованы в 3 кВт/ч тепловой энергии.

Расчет мощности котла по площади

Для отопления каждого 1 кв. м нужно создавать 100 Вт тепла. Расчёт по формуле:

где S является площадью дома,

k представляет собой коэффициент, определяющий потери тепла в зависимости от температуры воздуха за окном. Для регионов, в которых зимой температура воздуха не опускается ниже -10 °С, он составляет 0,7. Он растет по мере снижения градусов за окном. На каждые 5 °С он становится больше на 0,2. Для регионов, в которых зимой термометры показывают -35 °С, k составляет 1,2.

Если нужно отопить дом, который имеет площадь 115 кв. м и находится в зоне, где минимальная зимняя температура составляет -20 °С, то в нем нужно установить экономичный электрокотел с мощностью 115*1,1*100 = 12 650 Вт = 12,65 кВт.

Такой расчет не всегда является правильным потому, что на потери тепла влияет много факторов. Он подходит для дома, который имеет:

1. Окна с двойным стеклопакетом и площадью не более 30% площади всех комнат.
2. Среднюю теплоизоляцию (толщина стены равна длине 2 кирпичей, утеплитель толщиной в 15 см).
3. Холодный чердак.
4. Комнаты, высота которых равна 2,5 м.

Здесь не учтены внешние стены потому, что даже при 1 такой стене корректирующий коэффициент должен составлять 1,1. Для 2 стен он является  1,2, 3 — 1,3 и т. д.

Для отопления вышеупомянутого дома нужно использовать экономичный котел отопления, имеющий мощность 12,65*1,4 = 17,71 кВт/ч. Лучше использовать устройство, которое способно выдать 20 кВт/час.

Факторы, влияющие на тепловую мощность

1. Количество внешних стен.
2. Тип окон.
3. Уровень теплоизоляции стен.
4. Площадь окон.
5. Высота помещений.
6. Наличие утепленного чердака.

Обычные окна со стандартным остеклением позволяют выйти наружу 27% тепла. При таких окнах результат, полученный с помощью вышеописанной формулы, нужно умножать на 1,27. Для окон с тройным пакетом корректирующий коэффициент составляет 0,85.

Такие же коэффициенты применяются для плохо и очень хорошо утепленных стен соответственно. Когда площадь окон составляет 40% от площади помещения, через окна может выйти дополнительных 10% тепла. Коэффициент составляет 1,1. С дальнейшим ростом соотношения площади окон и площади пола на 10% он поднимается на 0,1.

Высоту помещения стоит брать в расчет тогда, когда она превышает 2,5 м. Для этой цифры корректирующий коэффициент равен 1. С дальнейшим увеличением высоты на 0,5 м он становится больше на 0,5. Для 4-метровых стен он равен 1,15. При наличии холодного чердака, полученную цифру корректировать не нужно. Если же он утеплен или сверху находится отапливаемое помещение, то результат умножают на 0,9 или 0,8.

Расчет котла по объему

Чтобы рассчитать мощность, применяют такую формулу:

где V является объемом дома,

К — коэффициент, показывающий потери тепла в зависимости от теплоизоляции. Имеет следующие значения:

• 0,6-0,9 — для домов, в которых конструкция является улучшенной, стены  кирпичные и покрыты двойной теплоизоляцией, окна имеют двойной стеклопакет и относительно небольшую площадь, крыша сделана из теплоизоляционного материала;
• 1-1,9 — для домов, которые характеризуются двойной кирпичной кладкой, небольшим количеством окон и крышей, имеющей обычную кровлю;
• 2-2,9 — для зданий с небольшой теплоизоляцией, то есть тепло задерживают окна и крыша с упрощенной конструкцией, стены с толщиной, равной длине 1 кирпича;
• 3-4 — для деревянных конструкций или зданий, стены которых представляют собой гофрированный металлический лист.

ΔТ является разницей между желанными градусами внутри помещения и температурой за окном.

Для примера будет взят вышеупомянутый дом. Его объем V = 115*2,5 = 287,5 куб. м. ΔТ = +20 — (-20) = 40 °С. Тогда P = 287,5*1,9*40/860 = 25,4 кВт/час.

Оба метода не учитывают наличие в доме косвенного бойлера с хорошим КПД. Если он есть, то полученный результат нужно умножить на 1,2-1,3.

Расчет мощности для ГВС

Он проводится в следующей последовательности:

1. Определяется объем теплой воды, которой пользуются все члены семьи.
2. Определяется объем горячей воды (90-95 °С), которую будет разбавлять проточная вода, чтобы образовалась жидкость, имеющая комфортную температуру.
3. Рассчитывается дополнительная мощность котла.

Пусть в доме живет семья, которая за сутки использует 150 л теплой воды, то есть жидкости с температурой 37 °С. Такая вода будет подаваться после смешивания горячей и проточной воды. Объем горячей воды определяют по формуле:

где

• Vв является объемом востребованной теплой воды,
• Тж — желаемая температура теплой воды на выходе из крана,
• Тп — температура проточной воды,
• Тг — температура нагретой жидкости в косвенном бойлере.

Для вышеупомянутого примера Vв = 150 л, Тп = 8 °С, Тж = 37 °С, Тг = 95 °С. Vг = 150*(37-8)/(95-8) = 50 л. Это означает, что для дома хватит бойлера на 50 л.

Формула определения дополнительной мощности такова:

где с является удельной теплоемкостью воды (всегда равняется 4,218 кДж/кг*К),

m — масса воды,

ΔT представляет собой разницу между температурами нагретой и проточной воды.

Рд = 4,218*50*(95-8) = 18 348,3 кДж. В пересчете на кВт/ч эта цифра составляет 5,1 кВт/ч.

Для отопления дома нужно приобрести электрокотел отопления с мощностью 20+5,1 = 25,1 кВт/час. Это в том случае, если вода в котле должна нагреваться за 1 час. Если ее нужно нагревать за 2, то можно установить котел, мощность которого равна 20+2,55 = 22,55 кВт/час.

Расчет мощности электрического котла: tvin270584 — LiveJournal

Отопление частного дома электричеством – это всегда достаточно затратная задача. Неправильно подобранный электрокотел с маленькой мощностью будет работать постоянно, не выключаясь, а во время сильных морозов не обеспечит вам необходимое тепло. Слишком мощный котел будет просто потреблять большое количество электроэнергии. Используя различные методы расчета можно идеально точно подобрать мощность котла. В статье мастер сантехник расскажет, как рассчитать мощность электрокотла для отпления дома.

Что такое мощность электрокотла

Электрический котел представляет собой резервуар с теплообменником, через который прокачивается водопроводная вода или специальный теплоноситель.

Котел подключается к бытовой сети переменного тока, нагревает он воду ТЭНами или электродами, изолированными от воды. В конструкции оборудования предусмотрен регулятор температуры.

Потребляемая мощность зависит от степени охлаждения теплоносителя при циркуляции по радиаторам отопления в здании. Часть энергии расходуется на тепловые потери в конструкции котла (нагрев стенок или защитных кожухов нагревательных элементов). На внешней части оборудования устанавливается информационная табличка, на которой указаны рабочие параметры изделия и потребляемая мощность.

Способы определения мощности электрокотла

Расчет рабочей мощности котла отопления выполняется для обеспечения сбалансированной системы отопления, способной поддерживать комфортную температуру в помещении при различных внешних условиях.

Оборудование должно обеспечивать равномерный прогрев комнат, изменение направления ветра не должно оказывать негативного воздействия на условия в помещениях.

Перед выбором оборудования владельцу дома необходимо знать, как рассчитать мощность электрокотла с учетом особенностей помещения.

Для расчета применяются 2 основные методики:

• По площади дома или комнат, подключенных к контуру отопления и котлу;
• По объему помещений.

Полученный параметр суммируется с предварительно рассчитанным значением энергопотребления дома. Затем проверяется способность электрической проводки, подведенной к зданию, выдержать максимальную нагрузку при работе.

Расчет котла по площади дома

Начнем с самого простого (если не сказать примитивного) способа – это расчет электрокотла по квадратуре дома. Берем площадь дома и делим на десять. Полученная цифра и будет мощностью Вашего будущего котла.

Почему делим на десять? Потому что для отопления 10 м² нормально утепленного дома расходуется 1 кВт тепла (о высоте потолков чуть ниже). Соответственно, если площадь Вашего дома 100 м², то необходимая мощность котла составит 100 / 10 = 10 кВт.

Если сомневаетесь в качестве утепления, добавьте запас мощности 10-15%.

Расчет мощности котла по объему помещения

Это тоже расчет электрического котла по площади, но более точная его версия, которая учитывает высоту потолка в Вашем доме. Разница с предыдущим вариантом может оказаться существенной, так как даже стандартная высота потолка в квартире колеблется от 2,5 до 3,2 м. То есть в доме площадью 100 м² это дает разницу плюс/минус 50 м³, что равняется 2 кВт. Полбеды, если эти 2 кВт лишние. А если их не хватает, могут возникнуть проблемы с нагревом дома в дни (и ночи) морозов.

Предположим, высота потолка в доме 3 м. Считаем объем дома площадью 100 м²: множим наши 100 на 3 = 300 м³. Исходя из норм, на отопление 1 м³ расходуется 40 Вт. Тогда на весь дом нужно 300 х 40 = 1200 Вт.

Как видите, с учетом высоты потолка расчет электрокотла для дома дает уже мощность 12 кВт.

Зависимость мощности электрических котлов от теплопотерь

Мы уже выяснили, что расчет электрокотла для отопления дома, исходя только из квадратуры помещения, по меньшей мере, не отображает реальной картины. Часто задаваемый вопрос о том, сколько метров отопит нагреватель определенной мощности, не имеет правильного ответа. Все дело в теплопотерях. Если у вас панорамные окна во всех направлениях, неутепленные стены и перекрытия, щели в окна и дверях, то греть вы будете в основном не дом, а улицу. Она большая, сколько не топи, теплее не станет.

Котел должен отдавать тепла не меньше, чем помещение его теряет. Иными словами, если теплопотери дома составляют 15 киловатт, то нагреватель должен быть не меньше этого значения, чтобы поддерживать комфортную температуру. При этом теплопотери происходят беспрерывно, получается, что и котел должен работать постоянно, а это недопустимо. Нагреватель должен делать перерывы, поэтому рассчитать мощность электрического котла отопления нужно с хорошим запасом. В противном случае агрегат, работая в авральном режиме, достаточно скоро может дать сбой, в отопительный период это чревато серьезными последствиями.

Получается, что пред тем как рассчитать мощность электрокотла отопления, нужно определить теплопотери помещения. Для этого необходимо знать:

• Материал стен и перекрытий;
• Толщину и площадь стен и перекрытий;
• Количество комнат, площадь дверей и окон.

Всё это нужно чтобы определить теплосопротивление дома. У каждого материала своя теплопроводность.

Чтобы вычислить теплосопротивление стен и перекрытий нужно поделить их толщину на коэффициент теплопроводности материалов, из которых они изготовлены. Расчёт делается для каждого материала отдельно. Затем все значения суммируются.

Когда мы узнали теплосопротивление дома, можно переходить к подсчёту общих теплопотерь. Для этого квадратуру дома умножаем на дельту температур в помещении и за окном, а результат делим на теплосопротивление. Дельту температур нужно брать для самого холодного периода. К полученной в предыдущем пункте мощности прибавляем величину теплопотерь, которые приходятся на каждую дверь и окно в доме. Считается, что одно окно теряет до 100 Вт, дверь – до 200 Вт. Так что если у Вас в доме 2 двери и 5 окон, придется накинуть еще 1 кВт.

Кроме того, в особо холодных регионах мощность котла рекомендуют умножать на «региональный» коэффициент удельной мощности. Он зависит от того, живете Вы на юге или в Заполярье и может составлять от 0,7 до 2. Правда, в Украине это не имеет особого смысла – в большинстве регионов этот коэффициент близок к единице.

И еще. Если планируете использовать отопительный котел для обеспечения горячего водоснабжения, увеличьте его мощность на 10-15%.

Зависимость мощности электрических котлов от теплоносителя

Еще один фактор, который влияет на то, какими должны быть электрические отопительные котлы (их мощность) – это теплоноситель. Что именно может повлиять на результат:

• Объём теплоносителя;
• Какая жидкость для системы отопления применяется в данном случае;
• Схема разводки труб отопления.

Последний фактор – совсем косвенный, но, тем не менее, он также на несколько процентов меняет картину в целом, а вот объём теплоносителя очень даже существенный показатель.

Допустим, вы правильным путем (смотрите какой правильный выше) сделали расчет мощности котла, но при этом не учли, что в вашем контуре установлен теплоаккумулятор. Этот резервуар вмещает много жидкости. В каждом случае его объём считается отдельно, но в среднем не меньше 300 литров.

Чтобы нагреть один литр воды на один градус за час потребуется 0,001 киловатт энергии.

Котел греет воду до установленного вами уровня, возьмём 40 градусов. При первом запуске температура теплоносителя будет минимальной, около 20 градусов. Когда он нагреет теплоноситель до той степени, что обратка достигнет выставленных сорока градусов, агрегат отключится. Либо же внешний термодатчик отключит нагреватель, когда в помещении будет достигнута заданная температура, все зависит от модели и «мозгов» аппарата.

К примеру, в вашей системе помимо теплоаккумулятора циркулирует еще 100 литров теплоносителя, в сумме 400 литров. Для того чтобы нагреть такой объём воды котлу потребуется 9,6 кВт энергии, с учетом что КПД нагревателя будет 97%.

Время нагрева зависит от мощности, если ее недостаточно, то котел вообще не будет выключаться. Помимо этого при расчете мощности электрических котлов отопления надо брать во внимание характеристики теплоносителя. Так, например, у антифриза теплопроводность на 15% ниже, чем у воды.

Видео

В сюжете – Расчет мощности котла

В сюжете – Как узнать мощность электрокотла

Итоги

Расчет мощности котла должен осуществляться с учетом теплопотерь. Топорный метод, взять на глаз 100 ватт на один метр площади, не выдерживает никакой критики. Помимо этого после расчета, но перед покупкой, нужно проверить сможет ли выбранный агрегат справиться с объёмом теплоносителя в системе и сколько времени ему потребуется для этого.

В продолжение темы посмотрите также наш обзор Погодозависимое регулирование системы отопления — стоит ли его устанавливать

Источник

https://santekhnik-moskva.blogspot.com/2021/10/Kak-rasschitat-moshchnost-elektrokotla-dlya-otopleniya-doma_02087935973. html

Как рассчитать электрокотел – расчет мощности котла для отопления

Чтобы отопить многоквартирный или частный дом, используются электрические котлы. Они различаются по мощности и функциональным особенностям. Перед покупкой оборудования необходимо правильно рассчитать мощность, которая должна быть у котла для полноценного обогрева помещения. В эти расчеты входят многие параметры, которые очень важно учитывать.

При неправильном выборе котла в помещении может не хватать тепла при суровых температурах.

Содержание

1. Что такое мощность электрокотла
2. Способы определения мощности электрокотла
3. Расчет мощности котла по площади дома
4. Расчет мощности котла по объему комнаты
5. Расчет для ГВС

Что такое мощность электрокотла

Под мощностью электрокотла понимают такую величину, которая включает в себя сразу несколько показателей: площадь помещения, климатическая мощность и коэффициент теплопотерь. Из всех этих величин складываются общие расчеты. Конечная цифра будет показывать то, с какими характеристиками необходимо приобрести котел.

Само оборудование состоит из следующих элементов:

• теплоноситель;
• резервуар с теплообменником;
• ТЭН.

Изначально жидкость, поступающая из труб, прокачивается через резервуар и попадает в устройство водонагрева. Водонагреватель регулирует температуру самостоятельно и прекращает работу в необходимый момент, когда вода уже полностью нагрелась. На скорость этого процесса и влияет мощность котла.

Этот показатель зависит от того, как быстро охлаждается теплоноситель. При этом нужно учитывать ту энергию, которая затрачивается на обогрев предметов в помещении, поскольку к ним переходит значительная часть тепла.

Общие расчеты производятся по следующей формуле:

Sд * Kз * 1,25

Sд – площадь отапливаемого помещения;

Kз – климатическая мощность;

1,25 – степень теплопотерь.

Способы определения мощности электрокотла

Производить расчеты можно по-разному. Нужно просчитать все мелочи, используя при этом разные методы. Так можно гарантировать точность и безошибочность вычислений. Главная задача, с которой должно справляться оборудование, это обогрев всего помещения, а не только отдельных комнат.

В основном пользуются двумя методами стандартных расчетов:

• по объему комнат и помещений;
• по площади жилых комнат и домов, которые подключены к основному источнику отопления.

Также нужно удостовериться не только в мощности самого котла. Может не выдержать электрическая проводка при слишком огромной мощности и выйти из строя. По этой причине очень важно просчитать все параметры несколькими способами.

Расчет мощности котла по площади дома

Данный способ является базовым и применяется довольно часто. За основу берут помещение площадью 10 кв.м. Но коэффициент не учитывает очень много важных параметров. Например, в расчет не берется теплопроводность стен комнат. Чтобы обогреть 10 кв.м. необходимо потратить 1 кВт мощности. Исходя из этого и производятся расчеты.

Учитывается еще и коэффициент тепловых потерь, который приравнивается к значению 0,7. Например, площадь помещения 170 кв.м. Без учета коэффициента число 170 нужно разделить на 10, получится 17 кВт. Это значение умножаем на 0,7, результатом и будет требуемая мощность – 11,9 кВт.

Не подходит для расчета в следующих комнатах и помещениях:

• если потолок выше, чем 2,7 метра;
• в случае, когда есть пластиковые или деревянные окна с двойным стеклопакетом;
• отсутствие теплоизоляции или наличие чердака без отопления;
• наличие дополнительной теплоизоляции толщиной более 1,5 см.

Во всех этих случаях расчеты таким способом будут неверные.

Расчет мощности котла по объему комнаты

В данных вычислениях ключевую роль играет объем комнаты. Для этого способа применяют следующую формулу:

(V * K * T) / S

V – показатель объема дома;

K – коэффициент поправок;

T – разница температур внутри и снаружи помещения;

S — площадь помещения.

Такой показатель, как коэффициент, для каждого здания индивидуален. Все зависит от предназначения комнат, метража и материалов, из которых сделано здание. Распределяется величина по следующим категориям:

Коэффициент	Назначение
0,6-0,9	Кирпичные строения с хорошей изоляцией. Могут быть установлены двухкамерные окна, используется теплоизолирующая крыша.
1-1,9	Здания из двойной кладки кирпича, со встроенными деревянными окнами и стандартной крышей
2-2,9	Помещения со слабой теплоизоляцией, которые пропускают тепло
3-4	Дома из дерева или металлических листов и панелей с незначительным слоем теплоизоляции

При расчетах получаются значения немного больше, чем стандартные. Это поможет избежать последствий: в случае сильных морозов тепла хватит, чтобы прогреть все помещение. Данная формула не берет в расчет необходимую мощность для напора воды в краны или для дополнительного источника отопления.

Санитарные нормы берут за стандартный показатель 41 кВт на 1 кубометр воды. Также необходимо измерить высоту помещения и его площадь, прибавив к этим значениям страховой коэффициент на непредвиденные жизненные случаи.

Расчет для ГВС

Если отопительный котел используется одновременно с источником горячей воды для всего дома, то следует учитывать многие факторы. К ним относятся:

• расчет допустимой температуры и количества горячей воды, которая необходима для автономной жизни всех жителей дома;
• объем воды, который используется ежедневно.

Объем горячей воды можно высчитать по формуле:

(Vr * (Tr — Tx) ) / (Tr — Tx)

Vr – желаемый объем;

Tr – температура проточной воды;

Tx – необходимая температура воды из-под крана.

Чтобы правильно рассчитать необходимый объем теплой воды, необходимо проделать следующее:

• высчитать потребляемый объем на каждого члена семьи;
• просчитать общий потребляемый объем горячей воды;
• по формуле вычислить дополнительную мощность котла.

Приведем пример из среднестатистической семьи. За один день расходуется 200 литров воды в доме. Чтобы получить оптимальную температуру из-под крана, нужно смешать горячую воду и проточную. Проведя все необходимые расчеты, можно прийти к цифре 90 литров. Именно этот показатель и будет допустимым объемом котла, чтобы воды хватало на всю семью.

Чтобы правильно рассчитать количество потребляемой воды в день всеми членами семьи, необходимо знать следующее:

• в обычных жилых помещениях тратится не больше 120 литров воды в день на одного человека;
• такие же помещения, но с газом рассчитаны на 150 литров на пользователя;
• если есть водопровод, ванная, канализация и нагреватель воды – 180 литров;
• помещения с централизованным горячим водоснабжением – 230 литров.

Эта памятка поможет верно определить значения для подставленная их в формулу.

Таким образом, рассчитывать мощность котла перед покупкой необходимо, так как от этого зависит то, с какой силой будет осуществляться обогрев помещения. В качестве параметров берутся площадь комнаты, коэффициент погрешностей, объем и иногда высота потолка. Показатели меняются в зависимости от способа вычислений. Необходимо воспользоваться несколькими методами расчетов, прежде чем приступить к выбору водонагревательного котла.

Котел для отопления частного дома: схемы, расчеты, подключение

Содержание статьи:

• Котел как источник нагрева воды
• Накопительный бак как альтернатива традиционному бойлеру
• Расчет объема накопительного бака и мощности нагревательного элемента
• Установка и эксплуатация отопительного котла
• Котел для отопления своими руками

Практически в каждом доме или квартире есть бойлер для горячего водоснабжения.

И рано или поздно возникает резонный вопрос – можно ли его использовать для отопления? Для ее решения необходимо знать специфику работы и эксплуатации данного устройства. Разберем – в каких случаях используют котел в системе отопления частного дома: схемы, расчеты, подключение.

Котел как источник нагрева воды

Конструкция котла

Классический котел представляет собой герметичную емкость, внутри которой расположен электрический нагревательный элемент. Для подключения к водопроводу в конструкции предусмотрено 2 пары. Можно ли использовать подобный котел в системе отопления частного дома?

Увы, не обладает необходимыми характеристиками, необходимыми для организации автономного теплоснабжения. Для нормальной работы котел для отопления частного дома должен иметь очень большую мощность. В среднем на 10 м² жилой площади необходимо 1 кВт тепловой энергии. Те. Для обогрева дома площадью 100 м² необходима модель котла с минимальным значением мощности 10 кВт. Производители просто не выпускают такие модели.

Если вы используете котел для отопления коттеджа небольшой площади, то можете столкнуться со следующими проблемами:

• Высокая инерционность . В среднем бак на 100 литров. при мощности ТЭНа 2 кВт нагреется до температуры +75°С за 1,5-2 часа. В этом случае циркуляция будет невозможна, так как только увеличит время нагрева;
• Большой объем бака . Теоретически это дает возможность использовать котел для отопления и горячего водоснабжения. Однако постоянный забор воды и подпитка системы извне приведет к неравномерному нагреву теплоносителя;
• Высокое энергопотребление . Перед тем, как сделать отопление от котла, необходимо рассчитать его мощность. Следует учитывать, что его использование в ГВС приведет к постоянно включенным ТЭНам. Таким образом, стоимость электроэнергии возрастет.

Так почему же в сети все чаще встречаются схемы, в которых отопление осуществляется с помощью котла? Ведь гораздо рациональнее использовать для этого электрический котел. Все дело в неправильной терминологии. В водяном отоплении возможна установка так называемых баков косвенного нагрева, которые конструктивно аналогичны бойлерам. Во избежание дальнейшей путаницы мы также будем называть их котлами.

При желании установить классический бойлер в качестве основного нагревательного элемента могут возникнуть проблемы с гарантией производителя. Это связано с неисправностью устройства.

Накопительный бак как альтернатива традиционному котлу

Конструкция бака косвенного нагрева

Накопительный бак конструктивно почти полностью аналогичен классическому бойлеру. Отличие заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос – зачем нужен котел в системе отопления?

Правильно организованное отопление через котел предполагает, что этот элемент будет служить аккумулятором тепла. Вода, находящаяся в баке, получает тепловую энергию через внутренний змеевик, подключенный к системе отопления. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в котле.

Схема подключения котла

Кроме того, после правильного подключения котла к системе отопления, он сможет выполнять следующие функции:

• Организация горячего водоснабжения . Так как жидкость из бака не контактирует с теплоносителем, ее можно использовать в хозяйстве. Но для этого необходимо сделать правильный расчет мощности котла на отопление дома, чтобы это не сказалось на параметрах теплоснабжения;
• Нагрев воды с помощью встроенного нагревательного элемента . Таким образом, можно поддерживать уровень нагрева теплоносителя даже при неработающем котле. Сделать это можно только купив электрический котел для отопления.

Важно изначально определить назначение накопительного бака – он будет предназначен для ГВС, работать как аккумулятор тепла или совмещать эти функции. На основании решения рассчитывается оптимальный объем и выбирается схема отопления от котла.

Накопительный бак можно изготовить самостоятельно. Для уменьшения теплопотерь необходимо сделать утепление корпуса.

Расчет объема накопительного бака и мощности ТЭНа

Заявки на теплоаккумулятор

На первом этапе необходимо рассчитать мощность котла для отопления дома. Есть несколько способов решить эту проблему. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что контур отопления от котла напрямую зависит от мощности всей системы. Поэтому это значение принимается за исходный параметр. Допустим, это 1 кВ/ч. После установки котла в систему отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще в течение 5 часов. При этом тепловой режим системы 75/50 (низкотемпературный). В этом случае оптимальный объем бойлера для отопления и ГВС рассчитывается по следующей формуле:

V = 5 / (75-50) = 0,5 м³ или 500 л

Полученный объем можно уменьшить, если приобрести модель котла для отопления дачи с ТЭНом. Тогда при расчете надо учитывать удельную мощность этого устройства. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней скорости расхода горячей воды (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности котла для отопления дома необходимо учитывать все факторы – потери тепла в здании, расположение бака в системе и т.д.

Установка и эксплуатация котла отопления

Котел в системе отопления

После выполнения всех необходимых расчетов мощности котла и его объема можно приступать к интеграции устройства в систему отопления. Важной задачей является определение места установки. Определившись с назначением котла в системе отопления, нужно прочитать инструкцию по его установке. Лучшим вариантом будет установка в непосредственной близости от котла. В этом случае наиболее эффективна передача тепловой энергии от теплоносителя к воде.

Но в то же время при организации отопления котлом можно столкнуться со следующими сложностями:

• Подача ГВС . В системе отопления с твердотопливным котлом удобнее всего размещать котел непосредственно в котельной. Но тогда для подачи подогретой воды в помещения нужен отдельный насос и устройства управления им;
• Большой мощности если планируется отопление через котел для больших жилых помещений. Возникла проблема с размещением нагревательного элемента;
• Подача электроэнергии для обеспечения работы нагревательного элемента . Для нормального функционирования котла отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы, можно переходить непосредственно к установке.

Контроль температуры воды в отоплении через котел осуществляется с помощью установленного термометра. В стандартную комплектацию не входит и поэтому необходимо приобретать данный прибор отдельно.

Установка аккумулятора отопления

Установленный котел

Для установки теплоаккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае необходимости делается отдельный фундамент или укрепляются перекрытия.

Оптимальный вариант установки на отдельную платформу. Таким образом можно избежать контакта кожуха с бетонной поверхностью, что снизит потери тепла в электрокотле на отопление. Практически все производители делают емкости на специальных ножках. В случае их отсутствия рекомендуется установить на пол утеплитель.

Порядок подключения котла к системе отопления заключается в выполнении следующих действий:

1. После установки бака необходимо проверить его положение относительно горизонта. Никаких отклонений не допускается.
2. Подключить к отоплению. Важно, чтобы диаметр патрубков был равным. В противном случае после подключения котла к системе отопления появится чрезмерное гидравлическое сопротивление.
3. Если установка производится в неотапливаемом помещении – утепляется корпус котла.
4. Производится подключение к ГВС, чтобы котел работал не только на отопление, но и на ГВС.

По окончании данной работы необходимо проверить герметичность всех соединений и запустить систему отопления. В течение 2-3 недель рекомендуется проводить замеры температуры воды в баке и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в контуре отопления от котла.

Для полноценного нагрева от котла не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что будет сказываться на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации котла

Накипь на нагревателе

Обслуживание накопительного бака практически ничем не отличается от проведения необходимых процедур по поддержанию работоспособности любого электрокотла с ТЭНами. И в этом случае, чтобы котел нормально работал в системе отопления частного дома – нужно следовать рекомендациям производителя.

Это может быть обеспечено еще до подачи тепла от котла. Лучше всего приобретать модели с так называемым «сухим нагревателем». На ней образование накипи происходит значительно медленнее. Вы также должны предварительно фильтровать воду перед подачей ее в накопительный бак.

В дополнение к этим процедурам необходимо сделать следующее:

• Раз в месяц проверять целостность теплоизоляции конструкции;
• Контролировать продолжительность поддержания температуры теплоносителя в режиме работы теплоснабжения через котел. Разница между расчетными и фактическими показателями не должна превышать 15%;
• Контроль герметичности соединения. Рекомендуется менять прокладки перед каждым отопительным сезоном. Так можно добиться более надежного отопления частного дома с помощью котла.

Блок управления некоторых моделей чувствителен к скачкам напряжения. Во избежание поломки этого дорогостоящего устройства следует подключить стабилизатор для котла в системе отопления.

Для очистки нагревателя от накипи его необходимо разобрать. Но перед этим нужно узнать у продавца, сохранится ли заводская гарантия.

Котел для отопления своими руками

Котел самодельный

Стоит отметить, что стоимость заводских моделей котла для отопления дачи достаточно высока – от 7000 руб. и более. Альтернативный вариант – изготовить конструкцию самостоятельно.

Для этого можно использовать любой стальной бак. Важно, чтобы его объем соответствовал расчетному. Для организации схемы теплоснабжения от самодельного котла потребуются следующие составляющие:

• Бак . Лучше всего заказать конструкцию из нержавеющей стали или изготовить ее самостоятельно. На корпусе должны быть отверстия для пайки подводящего и отводящего патрубков;
• Катушка . Оптимальный вариант – установка медной конструкции. Этот материал имеет оптимальные параметры для передачи тепловой энергии;
• Крепление труб отопления и ГВС .

Для обеспечения теплоизоляции рекомендуется делать двойной корпус. Между стенами укладывается стекловата или базальтовый утеплитель. Рекомендуемая толщина слоя 5 см. Процедура установки и ввода в эксплуатацию ничем не отличается от заводских моделей.

Насколько эффективно использование котла для отопления дома? Все зависит от правильного расчета параметров всей системы. Только после расчета оптимальных характеристик и проверки их на практике можно говорить о реальной эффективности котельной установки.

На видеоматериале показан пример использования бойлера в системе отопления.

Гарантия и сервис

Для отопления частного дома, как правило, используют тот способ отопления, для которого достаточно сырья (в данной местности) или он имеется. Газовый котел устанавливается в районах, где есть газ, твердотопливный котел – рядом с лесами, лесопильными заводами или у тех, у кого есть возможность купить твердое топливо по доступной цене. Электрический котел выбирают из-за простоты эксплуатации, а также при наличии ограничений для частного дома (например, нет возможности установить дымоход)..

Проблемы с установкой котла в частном доме

Независимо от вида топлива, при установке котла необходимо учитывать:

1. Габариты котла. Для больших котлов – желательно отдельное помещение – котельная. Для меньших габаритов необходимо выбрать место установки. Изоляция котла от жилых помещений также является вопросом безопасности. Так как газ, угарный газ и другие продукты горения могут привести к фатальным последствиям.

2. Установка и обслуживание. Большинство типов котлов требуют специалистов для установки и дальнейшего обслуживания. Годовое обслуживание котла – довольно дорогая, но абсолютно необходимая составляющая, если вы хотите, чтобы система отопления работала исправно и с заявленным производителем КПД.

3. Компоненты системы отопления. Помимо котла, для полноценной системы отопления частного дома необходимо приобрести и установить: трубы, запорную арматуру, радиаторы, расширительный бак и многое-многое другое.

4. Дополнительно необходимо установить систему контроля температуры в помещениях, что в сочетании с электроникой, управляющей работой котла, также будет стоить дорого.

5. Монтажные работы проводятся перед внутренним ремонтом. Сложность установки и обслуживания системы котельного отопления побуждает к поиску более простых решений для отопления частного дома

Инфракрасное отопление дома

Отопление частного дома инфракрасными обогревателями – это способ сэкономить средства и силы на приобретение, установку и обслуживание система отопления.

Преимущества системы инфракрасного обогрева помещения:

1. Низкое энергопотребление.

В помещениях с минимальными теплопотерями (стены утеплены, окна хорошего качества) расход электроэнергии на обогрев 1 м2 составит около 50 Вт в час, а в энергосберегающих домах из СИП-панелей – 35 Вт в час.

2. Простой монтаж керамических панелей. Все необходимое для настенных инфракрасных обогревателей входит в комплект. Есть вариант установки на ножки. Нагревательное панельное оборудование не требует дальнейшего обслуживания и профилактических работ.

3. Инфракрасные электрообогреватели питаются от сети.

Чтобы создать систему отопления с помощью настенных электронагревателей, достаточно включить розетку, и нагревательные панели начнут работать.

4. Система климат-контроля.

Инфракрасные нагревательные панели имеют встроенные регуляторы, контролирующие как температуру нагрева самого обогревателя, так и воздуха.

5. Инфракрасные обогревательные панели можно устанавливать на любом этапе ремонтных работ.

Если вы установили теплопанели до отделки стен, или захотели переклеить обои или перекрасить стены – не проблема, обогреватели демонтируются так же легко, как и устанавливаются, плюс они не требуют много места для хранения.

6. Безопасное инфракрасное тепло.

Длинноволновые инфракрасные обогреватели излучают комфортное и безопасное для здоровья человека тепло.

7. Пожарная безопасность нагревательных панелей.

Инфракрасный керамический обогреватель выдерживает скачки напряжения и не требует постоянного присмотра.

Экономичное отопление дома электричеством

Бюджетный вариант покупки оборудования для отопления частного дома большой площади – установка ТК 395 Тепло – керамические панели. Эта модель в бежевом цвете имеет самую низкую рыночную цену – 119€.

Сравним стоимость керамических панелей Теплокерамика ТС 395 и других моделей Теплокерамика со встроенными регуляторами отопления дома, площадью 97 м2.



Исходные данные: стены дома утеплены, окна трехкамерные, высота потолков-2,7м.

Всего: 6 комнат общей площадью 97 м2.

Вариант 1. Установка инфракрасных панелей Теплокерамик ТС 395




15 ТЭНов ТС 395 + 6 регуляторов =

119 € + 6 регуляторов (можно выбрать бюджетный вариант за 10 €) = 1 845 €.

Минус 10% скидка по акции – 1 661 € – стоимость домашней техники.

Вариант 2. Установка инфракрасных обогревателей со встроенными регуляторами



Для одного дома, если устанавливать обогреватели со встроенными регуляторами. Панели подбирались исходя из площади каждой комнаты, поэтому в расчет включен весь модельный ряд:

1 панель на 1000 Вт (TCM-RA 1000) + 2 панели на 750 Вт (TCM-RA 750) + 4 панели на 500 Вт (TCM-RA 500) + 1 панель на 550 Вт (TCM-RA 550) = 279 € + 2×235 € + 4x 159 € + 189 € = 1574 €.

Минус 7 % скидка по акции.

1 462 € – стоимость оборудования Теплокерамика со встроенными регуляторами.

Средняя стоимость установки котла

Средняя стоимость установки котла | Установка котла

Фото: Monkey Business/Adobe Stock

Обычная стоимость установки котла составляет от 3700 до 8100 долларов США.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Обогрев вашего дома жизненно важен, особенно когда вы возвращаетесь из холодных дней на улице. Бойлеры подают пар или горячую воду по трубам в вашем доме, делая вещи теплыми и горячими и обеспечивая вас столь необходимой горячей водой.

В среднем вы платите около 5700 $ для установки котла. Бытовой котел будет работать от 80 000 до 200 000 БТЕ . Мощность необходимого вам котла зависит от размера вашего дома, климата и энергоэффективности вашего дома.

Сколько стоит установка котла?

Средняя стоимость установки котла составляет 5 700 долларов США , но стоимость рабочей силы, как правило, колеблется от 1 000 долларов США до 2 000 долларов США . Стоимость установки сменного котла примерно такая же, как установка нового котла, около 9 евро.0318 4 000 долларов США для котла стандартной эффективности и 7 500 долларов США для котла высокой эффективности.

Сколько стоит установка котла рядом с вами?

Ваш климат влияет на размер котла, необходимого для обогрева вашего дома, поэтому вы можете увидеть разницу в стоимости в зависимости от региона.

В дополнение к температуре, в некоторых районах, как правило, используются различные типы котлов. Например, на Северо-Востоке распространены масляные котлы. Котлы на жидком топливе стоят от 1000 до 3000 долларов США для установки, который по цене аналогичен другим котлам, например, газовым. Однако они обычно требуют большего обслуживания, чем котлы с более высокой ценой.

Если вы не уверены, какой размер и тип котла вам подходят, обратитесь к ближайшему специалисту по установке котлов, который может помочь.

Средняя цена установки котла по штатам

• Нью-Йорк: 3 600–6 000 долл. США

• Огайо: 5 970–6 009 долл. США

  5

  Florida: $3,290

• Colorado: $4,470–$10,150

• Idaho: $3,655–$8,145

• California: $4,010–$4,395

• North Dakota: $3,655– 8 145 долларов США

Какой тип котла я могу получить в моем бюджете?

Крайне важно установить достаточно большой котел для обогрева дома. Как только вы определите потребности своей семьи, вы лучше поймете, каким должен быть ваш бюджет.

1 500 $

Способные нагревать от 72 000 до 92 000 БТЕ , электрические котлы очень энергоэффективны и имеют одни из самых низких первоначальных затрат. Однако использование электрического котла может быть дорогим, и большинство устройств не подходят для отопления всего дома. Стоимость электрического котла составляет от 1000 до 2000 долларов.

5000 долларов США

В среднем по стране установка бойлера стоит 5750 долларов США . При бюджете 5000 долларов , вы можете найти типы котлов в соответствии с вашим бюджетом, включая распространенные варианты на природном газе, пропане и жидком топливе. Котлы на жидком топливе стоят от 4800 до 6700 долларов . Газовые котлы имеют более широкий диапазон, начиная с 3700 долларов США и достигая 10000 долларов США.

7500 долларов

В большом и менее эффективном доме потребуется котел, способный обогреть все помещение. Обычно вы можете позволить себе большинство котлов с таким бюджетом. Просто убедитесь, что их мощность БТЕ находится в пределах 15% потребностей вашего котла. Проконсультируйтесь с местным специалистом по системам отопления, вентиляции и кондиционирования воздуха, чтобы выбрать подходящий для вас котел.

Сколько стоит установка котла по типу?

Бойлеры подают нагретую воду или пар по всему дому. Источник топлива, который нагревает воду, зависит от предпочтений, потребностей вашего дома и наличия источника топлива в вашем регионе.

Жидкотопливный котел: 4800–6700 долл. США

Масло горит горячее, чем газ, поэтому масляные котлы более эффективно обогревают дома. Тем не менее, масляные котлы требуют большего обслуживания, чем газовые, поэтому перед покупкой помните о таких вещах, как долгосрочные затраты на техническое обслуживание.

Газовый и пропановый котел: $3,700–$10,000

Пропан и природный газ являются обычными вариантами отопления домов. Однако только установка будет стоить от 1000 до 3000 долларов США и требует установки выхлопных, дренажных и топливных линий.

Электрический: 1 500–6 500 долл. США

Электрические котлы отличаются высокой эффективностью, несмотря на высокие эксплуатационные расходы. Они также не требуют некоторых компонентов, которые нужны газовым и масляным котлам, например, вытяжных вентиляционных отверстий. Тем не менее, они долго нагреваются. В результате электрические котлы могут быть привлекательным вариантом для небольших домов и домов в теплом климате.

Древесина: 2 000–6 000 долл. США

Большие наружные котлы, работающие на дровах, подходят для сельских районов с легким доступом к древесине. Хотя изначально дровяные котлы могут стоить дороже, чем некоторые котлы, их эксплуатация обходится дешевле, если у вас много дров.

Фото: New Africa / Adobe Stock

Сколько стоит установка бойлера по стилям?

Обычно котлы делятся по типу топлива, но котлы также могут различаться по нескольким другим параметрам.

Комбинированные котлы

Комбинированные бойлеры — популярный вариант, поскольку они обеспечивают быстрый доступ к горячей воде. Однако поставки, как правило, ограничены из-за отсутствия резервуара для хранения. Комбинированные котлы меньше стандартных котлов и стоят около 3000 долларов США .

Системные котлы

Для большинства домов среднего размера системные котлы стоят около 1500 долларов США . Они работают, сохраняя горячую воду под высоким давлением в герметичном цилиндре, откуда ее можно одновременно направлять в несколько кранов в доме. Это означает, что падение давления воды будет минимальным независимо от того, какой кран вы используете.

Высокоэффективные котлы

В соответствии со своим названием, высокоэффективные котлы имеют КПД до 98%; это составляет тысячи долларов экономии за срок службы котла. Стандартные котлы обычно имеют КПД около 80%.

Конечно, если вы живете в мягком климате, это не такая большая проблема. Тем не менее, в более прохладных районах, где сохранение тепла имеет жизненно важное значение, вы, вероятно, выиграете от высокоэффективных котлов. Стандартные котлы в среднем стоят от до 3000 долларов США от до 6000 долларов . Стоимость высокоэффективных моделей начинается от 6000 долларов США и может доходить до 11 000 долларов США .

Какие факторы влияют на стоимость установки котла?

Многие факторы могут помочь определить окончательную стоимость установки котла. Такие вещи, как размер вашего котла, простота установки и переход на новую систему, могут сыграть решающую роль. Для наиболее точной оценки стоимости вам следует обратиться к профессионалу в вашем регионе.

Часто задаваемые вопросы об установке котла

Почему я должен выбрать котел для своего дома?

Как правило, в большинстве домов для отопления дома можно выбрать котел или печь . Котлы проталкивают воду или пар по трубам для нагрева, а в печах используется принудительный воздух.

В среднем стоимость установки печи меньше котла. Однако печи требуют более тщательного ухода. В то время как котлы проходят ежегодные проверки и техническое обслуживание, помните, что вы должны регулярно заменять воздушные фильтры топки.

На что следует обратить внимание при выборе котла?

Самый важный фактор, который следует учитывать, это то, какой размер котла подходит для отопления вашего дома. Как только вы узнаете, сколько БТЕ будет поддерживать тепло и комфорт в вашем доме, вы сможете изучить типы котлов, которые следует рассмотреть.

Какие другие проекты я должен делать одновременно?

Модернизация котла подчеркивает способность вашего дома эффективно поддерживать тепло. Программируемый термостат является отличным дополнением к рассмотрению. Это удобное обновление позволяет вам устанавливать разные температуры в вашем доме в разное время или когда вас нет дома. Это позволит вам экономить энергию, когда ее нужно меньше. Сэкономленные деньги стоят затрат на установку нового термостата.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 7 советов по найму подходящего специалиста по HVAC

  Энни Сиск • 11 января 2022 г.

• Как сохранить прохладу на втором этаже моего дома?

  Лиза Мари Конклин • 11 июля 2022 г.

Гидравлический расчет систем отопления. Отопление в частном доме

Современная система отопления – это демонстрация совершенно нового подхода к ее регулированию. На сегодняшний день это не предварительная регулировка перед пуском системы со снятием последующего гидравлического режима работы. Современное отопление в частном доме в процессе работы имеет постоянно меняющийся тепловой режим. От оборудования требуется не только отслеживать изменения в нагреве помещения, но и правильно на них реагировать.

Условия эффективной работы системы

Есть несколько пунктов, соблюдение которых обеспечит качественную и эффективную работу системы отопления:

• Подача теплоносителя к отопительным приборам должна производиться в количества, которые обеспечат тепловой баланс помещения с учетом постоянно меняющейся температуры наружного воздуха и в зависимости от температурного режима помещения, определяемого его владельцем.
• Снижение затрат, в том числе энергии, на преодоление гидравлического сопротивления.
• Снижение материальных затрат при монтаже системы отопления, что также зависит от диаметра прокладываемых трубопроводов.
• Низкий уровень шума, стабильность и надежность работы отопительных приборов.

Как правильно рассчитать систему отопления

Для расчета отопления в частном доме необходимо знать необходимое количество тепла. Для этого рассчитывают теплопотери всего дома в теплое и холодное время года. Сюда входят потери тепла через оконные, дверные проемы, ограждающие конструкции и т. д. Это достаточно трудоемкие расчеты. Принято считать, что в среднем источник тепла должен выдавать 10 кВт на 100 м ^{2 из} отапливаемая площадь.

Под системой отопления понимается взаимосвязь между совокупностью устройств: трубопроводов, насосов, запорно-регулирующей аппаратуры, средств управления и автоматики для передачи тепла от источника непосредственно в помещение.

Типы котлов отопления

Перед выполнением гидравлического расчета систем отопления необходимо правильно выбрать котел (источник тепла). Существуют следующие виды котлов: электрические, газовые, твердотопливные, комбинированные и другие. Выбор в большинстве случаев зависит от преобладающего в районе проживания топлива.

Электрический котел

Из-за проблем с подключением к сети и достаточно высокой цены на электроэнергию это оборудование не нашло своего широкого распространения.

Котел газовый

Для установки такого котла ранее требовалось специальное отдельное помещение (котельная). В настоящее время это относится только к оборудованию с открытой камерой сгорания. Подобный вариант наиболее распространен в местах с газификацией.

Котел на твердом топливе

При относительной доступности топлива данное оборудование не пользуется большой популярностью. Есть некоторые неудобства при его эксплуатации. В течение дня необходимо несколько раз сделать топку. Кроме того, режим теплообмена имеет циклический характер. Использование этих котлов облегчается (уменьшается количество топок) применением термоцилиндра или топлива с высокой температурой горения, благодаря чему увеличивается время горения за счет регулируемой подачи воздуха. Это можно сделать и с помощью водяных теплоаккумуляторов, к которым подключено центральное отопление.

Необходимые параметры для расчета мощности

• _Wd – удельная мощность источника тепла (котла) на 10 м площади здания ² с учетом климатических условий региона.
• S – площадь отапливаемого помещения.

Также существуют общепринятые значения удельной мощности, которые зависят от климатической зоны:

• Вт _уд = 0,7-0,9 для Южного региона.
• Вт _уд = 1,2-1,5 для Центрального округа.
• Ш _уд = 1,5-2,0 – для Северного региона.

Формула мощности котла

Прежде чем приступить к такому ответственному мероприятию, как гидравлический расчет систем отопления, необходимо определить мощность источника тепла по следующей формуле:

Вт _кат = S×W _уд / 10.

Для удобства расчета возьмем среднее значение _Wd на 1 кВт, поэтому получаем, что 10 кВт должны приходиться на 100 м 2 ^из отапливаемой площади. В итоге схема монтажа системы отопления будет зависеть от площади дома.

В остальных случаях применяют принудительную циркуляцию теплоносителя с помощью циркуляционных насосов.

Двухтрубная система

Это классический вариант системы отопления, зарекомендовавший себя наилучшим образом за долгое время эксплуатации. Гидравлический расчет двухтрубной системы отопления будет рассмотрен ниже. Почему это так называется? Дело в том, что в основе инженерного проекта лежала прокладка нескольких трубопроводов по этажам здания. Отопительный прибор был подключен к одному стояку с горячей водой на всех этажах, а охлажденная вода от отопительного прибора поступала в проложенный сбоку трубопровод.

В результате еще не остывший теплоноситель из первого аппарата поступал в аппарат, расположенный этажом ниже, а циркулирующая жидкость имела такую ​​же температуру, как и в первом. Таким образом, температура теплоносителя в первом и последнем трубопроводах была одинаковой – значит, и теплоотдача была одинаковая.

Двухтрубная система отопления – преимущества

Центральное отопление в частном доме с двухтрубной системой имеет следующие преимущества:

• На каждом этаже с подогревом обеспечивается равномерный нагрев всех приборов.
• По сравнению с однотрубной системой можно отапливать намного больше помещений.
• Регулировка температуры в каждой комнате.

Расчетно-графические работы

Выполняя комплексный гидравлический расчет систем отопления, прежде всего, необходимо произвести ряд предварительных мероприятий:

1. Определяется тепловой баланс отапливаемого сооружения.
2. Выбирается тип отопительных приборов, после чего они схематически располагаются на плане помещения.
3. Далее принимается решение о размещении всех тепловых пунктов, типе и материалах трубопроводов, регулирующих и запорных устройств.
4. Для выполнения гидравлического расчета систем отопления потребуется начертить принципиальную схему в аксонометрии с указанием расчетных нагрузок и длин участков.
5. Магистральное кольцо определяется как замкнутый участок, включающий последовательно расположенные участки трубопроводов, имеющие максимальный расход теплоносителя от источника теплоты к наиболее удаленному отопительному прибору.

За расчетное сечение принимается такое, которое имеет постоянный расход теплоносителя и одинаковое поперечное сечение.

Пример гидравлического расчета системы отопления

На расчетном участке тепловая нагрузка равна тепловому потоку, который должен быть передан по подающей магистрали, а на обратной стороне уже переданной циркулирующей жидкости, прошедшей по этому участку .

Расход теплоносителя G _{i – j} , кг / ч рассчитывается по следующей формуле:

G _{I – J} = 0,86 × Q _{I – J} / (T _{– J} / (T _{– J} / (T _{2 – – J ) (T – J ) (T – J – – . где}

G _{i – j} – количество теплоты в расчетном интервале ij;

T ₂ -t ₀ – расчетные температуры горячих и холодных жидкостей соответственно.

Как подобрать диаметр трубопроводов

Для снижения затрат на преодоление сопротивления при движении циркулирующей жидкости диаметры трубопроводов должны располагаться в пределах минимальной скорости теплоносителя, что требуется для удаления пузырьков воздуха, способствующих возникновению воздушных пробок. Для их уменьшения диаметр трубопроводов уменьшают до минимального значения, что не приводит к возникновению гидравлических шумов в арматуре и трубах системы.

Все производственные трубопроводы делятся на полимерные и металлические. Первые более прочны, вторые – механически прочнее. Какие трубы использовать в системе отопления, зависит от ее индивидуальных особенностей.

Гидравлический расчет системы отопления – программа

Учитывая объем работ, которые необходимо выполнить на этапе проектирования, можно использовать специализированное программное обеспечение.

Программа по исходным данным производит автоматический подбор трубопроводов необходимого диаметра, предварительную настройку регулирующей и балансировочной арматуры, термостатической арматуры и автоматических регуляторов в системе отопления. Также программа может самостоятельно оценить размер необходимых отопительных приборов.

SA.GOV.AU – Калькулятор водонагревателя

Пользовательский ввод

Калькулятор водонагревателя

На нагрев воды приходится около 25% энергии, потребляемой домашними хозяйствами Австралии. Средний срок службы бытового водонагревателя составляет около 12 лет, поэтому выбор правильной системы для ваших нужд — это долгосрочная инвестиция, которая может существенно повлиять на ваши счета за электроэнергию.

Независимо от того, заменяете ли вы существующую систему водяного отопления, строите новый дом или просто проводите исследование, этот инструмент поможет вам сравнить ваши варианты.

Вам будет задан ряд вопросов о вашем домашнем хозяйстве и о том, как вы используете горячую воду. Инструмент будет использовать эту информацию для сравнения первоначальных затрат (покупка и установка), годовых эксплуатационных расходов и затрат на весь срок службы различных типов водонагревателей. Вы также можете сравнить общие выбросы парниковых газов. Результаты отображаются в разделе «Ваши результаты» в виде удобной для чтения гистограммы, которую вы можете отслеживать по мере продвижения. Вы можете вернуться к любому из вопросов в любое время, чтобы изменить свои ответы и просмотреть свои результаты, чтобы увидеть, как это меняет ваши результаты.

Базовое исследование водонагревателя для жилых помещений было проведено в 2014 году и описывает исследования, которые были проведены при разработке этого калькулятора.

Начнем!

Чтобы получить доступ к графикам, заполните данные о своем домохозяйстве.

График:

Стоимость жизненного циклаОбщая стоимость эксплуатацииГодовая стоимость эксплуатации Выбросы парниковых газов (тонн)

* Включает стоимость поставки

* Не включает стоимость поставки

Данные о вашей семье

general.household_intro”> Данные о вашей семье содержат основную информацию о вашем доме. Отвечая на эти вопросы, имейте в виду любые серьезные изменения в вашей семье, которые могут произойти в ближайшие 10 лет.

Ваш почтовый индекс?

Подключено ли ваше имущество к центральному газу?

Да

№

Нет
Уверен

Есть ли на вашей улице магистральный газ?

Да

№

Нет
Уверен

Сколько человек живет в вашем доме?

взрослые люди
Дети

Доволен своими ответами?

Потребление горячей воды в вашем домашнем хозяйстве

Ответы на эти вопросы сделают ваши результаты более точными. Начните с личного использования горячей воды для каждого члена вашей семьи, открыв каждую вкладку ниже, затем перейдите к общему использованию горячей воды, например, на кухнях и в прачечных.

Значения по умолчанию, показанные в инструменте, являются значениями, ожидаемыми для типичного дома. Вы можете настроить эти значения так, чтобы они лучше отражали вашу семью. Сдвиньте значения вверх или вниз или введите число в поле, чтобы увидеть, как они изменят ваши результаты. Информационные вкладки также содержат информацию, которая поможет вам.

• Взрослый 1

Количество приемов душа в неделю?

Приблизительная продолжительность каждого душа (в минутах)?

Количество ванн в неделю?

Сколько горячей воды используется?

Мелкий
Средний
Глубокий

Сколько ванных комнат будет обслуживать водонагреватель?

Какой расход насадки для душа (литров/мин)?

Сколько раковин с горячей водой используется на кухне каждую неделю?

Сколько баков с горячей водой используется в прачечной каждую неделю?

Какой стиральной машиной вы пользуетесь?

Не используйте один
Верхний погрузчик
Фронтальный погрузчик

Ежедневное использование горячей воды в вашем доме

Ваше потребление горячей воды составляет н/д

Подробнее

Подробнее

8 Подробнее

Варианты водонагревателей

В этом списке перечислены наиболее распространенные типы водонагревателей для вашей ситуации. Нажмите на каждую опцию водонагревателя, и вы найдете значения по умолчанию, подходящие для ваших потребностей в горячей воде. Вы можете переопределить значение по умолчанию.

Сдвиньте значения вверх или вниз или введите число в поле, чтобы увидеть, как они изменят ваши результаты.

Водонагреватель накопительный электрический

Тарифный тип

Пик
Скорость

Выкл.
Пик

Нет
Уверен

Первоначальная стоимость

$

Электрический Мгновенный

Первоначальная стоимость

$

Водонагреватель с тепловым насосом

Тип тарифа

Пик
Скорость

Выкл.
Пик

Нет
Уверен

Первоначальная стоимость

$

Электрический солнечный водонагреватель

Первоначальная стоимость

$

Газовый проточный водонагреватель

Количество звезд

Первоначальная стоимость

$

Газовый накопительный водонагреватель

Количество звезд

Первоначальная стоимость

$

Газовый солнечный водонагреватель

Первоначальная стоимость

$

Ваш отзыв

Воздушный тепловой насос: замена газовому котлу?

Воздушные тепловые насосы (ASHP) были предложены в качестве потенциальной альтернативы газовым котлам для отопления помещений и нагрева воды. Хотя в настоящее время они используются в основном для отопления помещений без подключения к газу, Комитет Великобритании по изменению климата (CCC) и проект Стандарта для домов будущего даже предложили запретить газовые котлы в новых домах с 2025 года, не разрешая подключение к природному газу.

Типы тепловых насосов и принцип действия

Тепловые насосы предназначены для поглощения тепла от внешнего источника тепла и его использования для нагревания помещений и воды в доме. Внешнее тепло может быть взято из:

• Воздуха (из наружного воздуха)
• Грунта (обычно из трубы, закопанной в горизонтальную траншею или вертикальную скважину)
• текущая река или открытая вода)

Как правило, тепловые насосы нагревают воду для использования в помещениях и нагрева воды в доме, а в этой статье упоминание теплового насоса с источником воздуха относится к тепловому насосу воздух-вода. В этой статье не рассматриваются тепловые насосы типа «воздух-воздух», которые напрямую подают теплый воздух в каждую комнату, а не используют комнатные радиаторы. В последние годы они вызвали больший интерес, хотя в этом случае для нагрева горячей воды требуется отдельное решение.

Тепловой насос может использоваться для извлечения гораздо большего количества энергии из источника тепла (воздуха, земли или водоема), чем он потребляет. Тепловые насосы измеряются в соответствии с их коэффициентом полезного действия или COP (иногда CP или CoP) и обычно дают COP 2,5–3,5. Это означает, что тепловой насос, использующий 1 кВтч электроэнергии, может доставить, скажем, 3,0 кВтч тепла, что делает его конкурентоспособным при определенных обстоятельствах с источниками ископаемого топлива, которые изначально могут показаться более дешевыми в пересчете на кВтч.

Средний прирост энергии за год часто называют Сезонным коэффициентом производительности (SPF). Для хорошо установленного ASHP типичный SPF для отопления помещений будет 3,0 с производительностью для нагрева воды 2,3. Это связано с тем, что для нагрева воды требуется более высокая температура, превышающая 55 ° C, а ASHP менее эффективен при обеспечении этих более высоких температур. Для сравнения, отопление помещений может работать с меньшим приростом температуры, обычно 35°C.

В ценах на март 2019 года бытовая электроэнергия стоила около 0,18 фунта стерлингов за кВтч, а газ — около 0,04 фунта стерлингов за кВтч, а это означает, что тепловой насос должен обеспечивать SPF выше 4,5, чтобы обеспечить экономическую выгоду от эксплуатационных расходов. Если в будущем цены на ископаемое топливо будут расти быстрее, чем на электроэнергию (из-за более высоких цен на газ или налога на выбросы углерода?), это принесет экономическую выгоду при более низком COP. Также необходимо учитывать разовые затраты на установку; гораздо проще сделать новую установку в новом доме, чем заменить существующий газовый котел в системе центрального отопления на тепловой насос.

Чтобы рассчитать эксплуатационные расходы установки при различных ценах на энергию, см. Калькулятор эксплуатационных расходов воздушного теплового насоса.

Воздушные и наземные тепловые насосы могут иметь право на поощрение за возобновляемое тепло (RHI), которое выплачивает льготы в течение семи лет тем, кто использует возобновляемое тепло. (Прочитайте основное руководство Ofgem для заявителей RHI). Чтобы соответствовать требованиям, система должна быть установлена ​​и зарегистрирована сертифицированным установщиком MCS. Он закрывается в марте 2022 года для внутренних установок.

Почему воздушные тепловые насосы (ASHP)? Воздушный тепловой насос Mitsubishi Electric

Воздушные тепловые насосы, как правило, дешевле и проще в установке в доме, чем грунтовые или водяные тепловые насосы, хотя их «сезонный» КПД будет ниже. Это связано с тем, что зимой использование земли или проточной воды в качестве источника тепла дает доступ к более теплой и более постоянной температуре, чем воздух. Все три типа тепловых насосов лучше всего устанавливать в новых домах с хорошей теплоизоляцией, где потребности в тепле невелики. Геотермальные тепловые насосы могут быть более дорогостоящими в установке и требуют бурения глубокой скважины (обычно около 20-50 м в глубину, но могут быть и глубже). Трубы также можно прокладывать в неглубоких траншеях, но для этого требуется гораздо большая площадь земли, недоступная для обычного дома. Водяные тепловые насосы связаны с большими водоемами, такими как озеро или река, и опять же они часто недоступны для обычного дома. Из-за гораздо более высоких капитальных затрат грунтовые и водные тепловые насосы лучше подходят для более крупных систем, которые обслуживают несколько домов или коммерческое здание.

Типичная система воздушного теплового насоса

Сам ASHP очень похож на автономный кондиционер (см. упрощенное изображение) и устанавливается снаружи вашего дома. Подобно газовому котлу, он обеспечивает тепло для горячего водоснабжения и отопления помещений. На изображении не показаны системы управления, используемые для управления тепловыми потоками в помещение и подогревом воды. Шум при работе ASHP относительно низок, но разумно не размещать его рядом с открытым окном спальни.

Схема системы воздушного теплового насосаБуферный бак для воздушного теплового насоса
Изображение предоставлено Cool Energy

Для уменьшения количества циклов работы системы и повышения эффективности некоторые производители и установщики иногда рекомендуют использовать буферный бак объемом 60-100 литров для увеличения нагретой воды в системе. система отопления. Это означает, что поток воды имеется, даже когда АСВД не работает. ASHP может продолжать работать в течение нескольких дополнительных минут, даже если нет потребности в тепле от отопления помещений или нагрева воды, что снижает цикличность системы. Буферные баки чаще рекомендуются в больших домах с большим количеством отдельно контролируемых зон отопления.

Отличия от газового котла

Тепловые насосы работают наиболее эффективно при подаче воды с температурой около 35°C, а не 60°C, которая обычно подается от газового котла. Поскольку температура воды ниже, радиаторы должны быть больше, чем те, которые используются для газовых котлов. Трубопровод также должен быть больше, так как скорость потока выше, чтобы компенсировать более низкую температуру воды. Теплый пол, который в любом случае требует гораздо более низкой температуры, является хорошим вариантом, если его можно установить как часть бетонной плиты пола. Эти различия делают установку теплового насоса в новом доме, как правило, более рентабельной, чем необходимость замены существующей газовой системы центрального отопления. потребность в тепле будет ниже, что сделает тепловой насос с воздушным источником более привлекательным.

При использовании теплового насоса лучше оставить систему включенной на более длительное время, так как мгновенная тепловая мощность ниже, чем у газового котла. Дома потребуется больше времени, чтобы выйти на нужную температуру от холода, чем газовый котел. С учетом этого в доме может быть так же тепло, как с газовым котлом. В холодный день отопление АСВД может быть включено постоянно, а не прерывистыми импульсами от газового котла. Опыт показывает, что постоянно включенные тепловые насосы обычно обеспечивают самые низкие эксплуатационные расходы, поскольку тепловые насосы работают лучше всего, когда они обеспечивают более низкие температуры. У газового котла температура радиатора может быть 60°C, тогда как у ASHP она может быть на 20°C холоднее.

Воздушные тепловые насосы устанавливаются вне дома, поэтому есть некоторые соображения, касающиеся места установки насоса (не ближе одного метра к границе участка) и предотвращения визуального вторжения (особенно в зданиях, внесенных в список памятников архитектуры).

В морозную погоду система время от времени должна запускать процедуру разморозки, чтобы избежать образования льда на теплообменнике.

Мощность воздушного теплового насоса по сравнению с газовым котлом

Бытовые АСВД обычно имеют мощность 4–15 кВт, по сравнению с мощностью 12–30 кВт для газовых котлов.

Тепловые насосы лучше всего подходят для установки в домах с более качественной изоляцией, где требуется более низкая тепловая мощность. Тем не менее, люди также больше всего подходят для хорошо изолированных домов качественной постройки! Разумно сделать свой дом как можно более энергоэффективным, прежде чем принимать решение о типе и размере системы отопления помещений.

Типичная пиковая потребность дома в отоплении

Хотя это трудно назвать конкретным, в приведенной ниже таблице показаны типичные уровни пиковой потребности в отоплении, необходимые для поддержания внутренней температуры 21°C при температуре наружного воздуха -1°C.

9092 новый дом (высокая изоляция)

955

Description	Typical space heat demand per m² of floor area	Heat demand for 3-bedroom house (100m² floor area)	Heat demand for 4-bedroom дом (площадь 150 м²)
Passivhaus	менее 10 Вт/м²	1 кВт	1,5 кВт
40W/m²	4kW	6kW
Older house (poorly insulated)	100-150W/m²	10-15kW	15-23kW

Air source heat pumps could provide отопление для широкого круга различных домов, хотя и будет иметь проблемы с плохо изолированными большими домами. С Passivhaus требования к отоплению помещений минимальны, и многим жильцам вообще не понадобится отопление помещений.

Нагрев воды тепловым насосом

Поскольку тепловые насосы работают при более низких температурах, чем газовые котлы, аккумулированную воду можно нагревать только примерно до 50°C. Это часто подходит для бытового использования, но для обеспечения отсутствия риска накопления легионеллы (типа бактерий) один раз в день используется погружной нагреватель для нагрева всего резервуара с 50°C до 60°C.

Затраты на воздушный тепловой насос : Типовая установка новой системы

В таблице ниже показаны общие затраты строителя на установку системы воздушного теплового насоса по сравнению с системой газового котла (обе системы используют водонагреватель и водонагреватель). радиаторы), исходя из цен 2020 г. (см. отчет Центра устойчивой энергетики: Стоимость сокращения выбросов углерода в новых зданиях)

Home type	Air Source Heat Pump System Cost	Gas Boiler System Cost	Difference
Detached house	£9,200	£ 7,750	+1,450£
Смежный или рядный дом	8,000£	5,500£	+2,500£	9554 0 Квартира0955	6400 фунтов стерлингов	5600 фунтов стерлингов	+800 фунтов стерлингов

Стоимость воздушного теплового насоса для новой установки выше, чем для газового котла (от 800 до 2500 фунтов стерлингов в зависимости от типа дома). В первую очередь это связано с затратами на сам тепловой насос по сравнению с газовым котлом. В приведенной ниже таблице показаны ориентировочные цены, доступные от британских продавцов сантехники для типичного газового котла и для тепловых насосов различной мощности.

Тип нагрева	Typical price
Gas boiler 12-30kW	£750 – £2,000
5kW Air Source Heat Pump (Vaillant Arotherm)	£3,400
6kW Air Source Heat Pump ( Grant AERONA3)	£3,400
8kW Air Source Heat Pump (Vaillant Arotherm)	£3,800
10kW Air Source Heat Pump (Grant AERONA3)	£4,900
11 кВт воздушный тепловой насос (Vaillant Arotherm)	£ 4,400
15 кВт.

Наряду с тепловым насосом или газовым бойлером, другие элементы, используемые в системе, будут включать водонагреватель стоимостью от 750 до 1500 фунтов стерлингов в зависимости от емкости (обычно 150–330 литров) и радиаторы для каждого из них. номер. Радиаторы для системы теплового насоса имеют тенденцию быть немного больше, чем для системы газового котла, поскольку система работает при более низкой температуре (35°C, а не 60°C). Трубопровод также должен быть больше, чтобы обеспечить большую скорость потока. Тем не менее, тепловые насосы идеально подходят для использования с теплыми полами, которые, хотя и дороже в установке, чем радиаторы, освобождают пространство на стенах, а также обеспечивают более равномерную температуру во всем помещении. Остальные компоненты двух систем аналогичны по стоимости и времени установки (трубопроводы, контроллеры и регулирующие клапаны).

Типичная стоимость замены существующего газового котла на воздушный тепловой насос

Решение о замене старого газового котла воздушным тепловым насосом зависит от ряда факторов. Если у вас есть старый дом со сквозняками, обогрев которого требует больших затрат, то необходимо установить достойный уровень изоляции и сократить сквозняки. В идеале для первого этажа также следует использовать теплый пол, а не увеличивать размер существующих радиаторов.

В приведенной выше таблице показано, что воздушный тепловой насос, вероятно, будет примерно на 2000 фунтов стерлингов дороже, чем газовый котел, но необходимо учитывать и другие факторы. Если котел довольно старый, то могут быть и другие части системы, которые также необходимо модернизировать (см. таблицу ниже), поскольку правила безопасности газа меняются с годами.

Требуются другие возможные модернизации	Приблизительная стоимость
Новый трубопровод для конденсата (если старый котел не конденсационный)	£150-£250
New gas flue	£200-£500
Replace gas supply pipe (if supply pressure insufficient)	£150-£300

A site survey должен быть выполнен зарегистрированным установщиком газовой безопасности, чтобы определить, требуется ли выполнение какой-либо или всей этой работы.

Модернизация любой электропроводки, бака с горячей водой и системы управления, вероятно, потребуется либо с заменой газового котла, либо с тепловым насосом. Ключевой вопрос, на который необходимо ответить, заключается в том, имеют ли радиаторы достаточный размер для обогрева помещения с использованием более низкой температуры воды, обеспечиваемой тепловым насосом. Если нет, то их нужно будет увеличить в размерах. Также понадобятся трубы увеличенного диаметра. Возможно, будет разумнее потратить деньги на модернизацию изоляции в вашем доме, уменьшив количество энергии, необходимой для обогрева каждой комнаты; в этом случае старые радиаторы и трубопроводы могут иметь подходящие размеры для обогрева помещения с лучшей изоляцией с помощью теплового насоса.

Схема модернизации бойлера

В октябре 2021 года правительство Великобритании объявило о Схеме модернизации бойлера, чтобы помочь домовладельцам перейти с газового котла на тепловой насос (воздух или грунт). Схема стоимостью 450 миллионов фунтов стерлингов будет действовать в течение 3 лет и предусматривает выплату 5000 фунтов стерлингов на каждый дом для установки нового теплового насоса. Схема должна быть открыта в апреле 2022 года. Процесс подачи заявок на выплаты еще не объявлен.

Гарантия

Воздушные тепловые насосы имеют гарантию 3-5 лет. Если требуется новый водонагреватель, на него часто предоставляется 25-летняя гарантия.

Product	Warranty Period
Vaillant Arotherm	5 years
Grant AERONA3	5 years*

*when installed by a G1 installer. В соответствии с T&C

Техническое обслуживание воздушных тепловых насосов

Для получения права на выплаты RHI и сохранения гарантии на продукт система должна ежегодно обслуживаться сертифицированным установщиком MCS.
