Мощность конвектора отопления

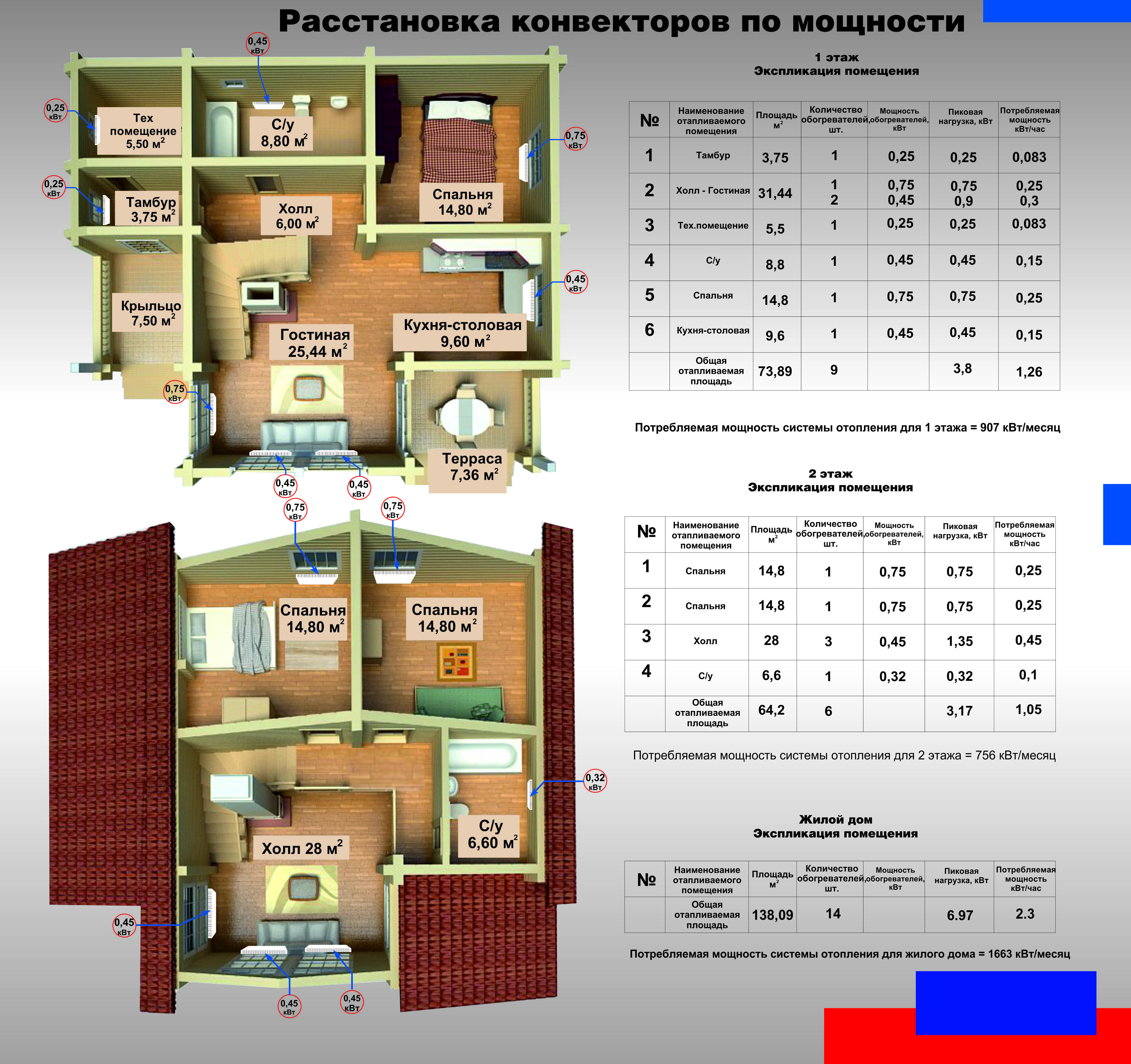

Рассчитываем мощность конвектора

Для выбора тепловой мощности конвектора, достаточной для каждой комнаты, можно следовать простому правилу:

  • в комнате с одной наружной стеной и одним окном одного киловатта (1 кВт) тепловой мощности конвектора достаточно для отопления 10 кв.м. жилой площади;
  • если в комнате две наружные стены и одно окно, то для отопления 10 кв.м. требуется добавить 20%, получится 1,2 кВт тепловой мощности;
  • если в комнате две наружных стены и два окна, для отопления 10 кв.
    м. требуется 1,3 кВт тепловой мощности.

Существуют более точные расчеты необходимой мощности радиаторов. которыми руководствуются специалисты, но для грубой оценки предложенного простого метода достаточно. При этом методе расчета батареи могут оказаться чуть большей мощности, чем необходимо, но зато возрастет качество отопительной системы (возможна более точная настройка и низкотемпературный режим отопления).

для работы программы расчета, необходимо разрешить активное содержимое для данной страницы

Расчет мощности отопительного конвектора

Источник: http://maxiterm.ua/howtochuse/

Мощность конвектора отопления

Электрические конвекторы используются как основные источники отопления здания, так и в качестве дополнительных приборов обогрева. Этот момент при расчете необходимой мощности устройства учитывается в первую очередь. Чаще прибор является дополнением к централизованной или автономной системе, если основное отопление не обеспечивают необходимый температурный режим в некоторых помещениях.

Расчет мощности обогревателя для каждого случая производится по различным исходным данным.

Устройство электрического конвектора отопления.

Для более точного вычисления параметров желательно знать теплопотери конструкций зданий, где будут установлены обогреватели. Но если эти значения неизвестны, можно воспользоваться справочниками по системам отопления.

В обобщенном виде расчет мощности обогревателя производится по следующим коэффициентам:

  • для помещений с качественной теплоизоляцией (стандарты стран Скандинавии и Канады) — 20 Вт/м 3 ;
  • для объектов со средней теплоизолированностью (утепление конструкций пенопластом, использование стеклопакетов и т. д.) — 30 Вт/м 3 ;
  • слабо изолированные объекты (по существующим стандартам на ограждающие конструкции) — 40 Вт/м 3 ;
  • объекты с минимальной теплозащитой (ангары, склады, производственные помещения и т. п.) — 50 Вт/м 3 .

Исходя из этих данных, принимается, что для обогрева каждого 1 м 3 помещения требуется в среднем 40 Вт мощности конвектора, как основного источника тепла. Для использования устройства в качестве дополнительного отопления расчет производится со значением коэффициента 25-30 Вт/м 3 .

Расчет требуемой мощности конвектора

Устройство встраиваемого конвектора.

Таким образом, мощность конвектора для отопления помещения в обобщенном исчислении должна быть равна его объему, умноженному на 40. К примеру, для комнаты площадью 10 м 2 и высотой 3 м потребуется обогреватель мощностью 10х3х40=1200 Вт. Если в этом помещении есть основная система отопления, в качестве дополнительного источника тепла потребуется прибор производительностью 10х3х25=750 Вт.

Для квартир со стандартной высотой потолков (2.4-3 м) обогреватель выбирают, производя расчет по упрощенной формуле. Для каждого 1 м 2 площади требуемую мощность принимают равной 100 Вт, для дополнительного обогрева соответственно — 70 Вт.

Для эффективного электрообогрева нескольких комнат лучше приобретать прибор меньшей производительности, но для каждой комнаты. Для внутренних комнат с одной наружной стеной расчетные параметры можно несколько снизить. Для угловых помещений их значение необходимо увеличить. Для прихожих и подсобных помещений температурный режим может быть менее комфортным, поэтому конвектор допустимо установить с меньшей производительностью. Современные электрические обогреватели оборудованы термостатами, отключающими устройство при достижении определенной величины температуры. Использование более мощных конвекторов для отпления не грозит излишним нагревом воздуха.

Если здание, в котором вы собираетесь установить обогреватели, имеет старую алюминиевую электропроводку, ее следует заменить. Вне зависимости от сечения провода алюминий может не выдержать нагрузки отопительных приборов. Если у вас пока нет возможности поменять проводку, проведите отдельную линию к розеткам для подключения обогревателей.

Сечение кабеля необходимое для питания отопительных приборов лучше выяснить у работников службы электрических сетей. Это позволит избежать наложения штрафов с их стороны в дальнейшем. Если вы решаете этот вопрос самостоятельно, производя расчет, следует учесть, что минимальное сечение провода для розетки составляет 2,5 мм 2. Для потребителей с суммарной мощностью 9 кВт это значение равно 4 мм 2. Смонтировав проводку с размером сечения 6 мм 2. вы обеспечите запас ее надежности в случае установки дополнительных электроприборов в дальнейшем.

Источник: http://1poteply.ru/obogrevateli/montag/konvektory-otopleniya.html

Мощность конвектора отопления

С приходом холодов многие задумываются о дополнительном обогреве своего жилища, кабинета или другого места. Одним из распространенных  способов обеспечить себя теплом является покупка и  установка конвектора (о технологии установки ).

Что же такое конвектор? Это последняя разработка в технике, позволяющая обогревать воздух в помещении, основанный на движении воздушных масс.

Принцип работы основан на всем известном законе теплообмена. Согласно этому закону, холодные воздушные массы опускаются вниз, а теплые воздушные массы понимаются на верх, создавая, таким образом, циркуляцию. По прохождению некоторого времени нижние холодные слои нагреваются, тем самым создают оптимальную температуру в помещении.

Детальнее о принципе работы читайте тут .

При покупке оборудования стоит задуматься о его мощности и о том, как рассчитать мощность конвектора отопления.

С этим вопросом можно довольно таки легко справиться.  В первую очередь стоит уточнить, для каких целей необходим конвектор: как дополнительный обогрев или же источник основного тепла в помещении.

В случае установки конвектора как единственного источника подачи тепла стоит принимать в расчет цифру 40 Вт на метр кубический. Это означает, что для обогрева одного кубического метра помещения необходимо будет затратить сорок ватт энергии.  Так как же рассчитать мощность конвектора отопления? Для полного подсчета нужно знать размеры помещения: высота потолка, длина и ширина комнаты. Умножив все данные, получим объем комнаты, затем эту цифру перемножаем на сорок  и получаем значение необходимой мощности.

Совет. Не стоит применять простую форму для расчетов, где берется значение сто ватт вместо сорока. В этом случае можно допустить грубую ошибку.

Ведь умножая объем на сто ватт, не учитывается высота потолка.  Можно сказать, что это нет так уж и важно, но потребляемая мощность конвектора будет тогда определена неверно.  В  домах загородного типа или в старинных домах высота потолка имеет внушительные значения и это может огромным образом повлиять на отопление. Формула будет посчитана неправильно,  мощность будет маленькая и  в итоге прибор отопления просто не справится со своей задачей. Поэтому нужно учитывать малейшие нюансы при расчете.

Пример расчетов

Для наглядности  проведем небольшой расчет: необходим конвектор для отопления помещения  с окном, площадью 10 квадратных метров и потолок, площадью 4  метра.  Подставляем значения в формулу и получим: 10 умножим на 4 и умножим на 40 (10*4*40) в итоге получим 1600 ватт. Максимальная мощность для такой комнаты будет 2кВт.

Еще одно важное замечание. Конвектор стоит устанавливать непосредственно под окном (под подоконником), таким образом холодный воздух от окна будет сразу же нагреваться тем самым не охлаждая температуру в помещении.

Во втором случае, когда конвектор устанавливается как дополнительный источник тепла в помещении на случай сильных холодов, перебойной подачи тепла по централизованной отопительной сети  расчет мощности конвектора немного другой.

Для расчета мощности в формулу, приведенную выше, подставляется значение не сорок ватт, а двадцать пять или тридцать пять, все зависит от площади помещения и размеров потолка. Соответственно для небольшого помещения берем значение двадцать пять и для помещения больших размеров берем значение тридцать пять.

Рассчитаем. Площадь помещения 20 квадратных метров и высота потолка три метра, получим (20*3*25) = 1500 кВт. Из расчетов видно, что мощность конвектора должна быть  от одного до полторы тысячи киловатт. Поэтому берем усредненное значение и получаем мощность конвектора 1.25 киловатт.

Полезная подсказка для проверки расчетов

Следуя этим советам можно приобрести оборудование, которое будет всегда радовать своим теплом.

Стоит отметить, что существует несколько вариантов конвекторов:

  • Напольный.
  • Настенный.

Каждый из них обладает своими качествами и недостатками. Так напольный конвектор является универсальным средством обогрева, он устанавливается в любое место на полу. Это может быть кабинет, прихожая, кладовка. Вообще вариантов  размещения много и каждый из них приносит тепло как для одного человека, так и для нескольких.

Настенный конвектор устанавливают только под окном, образуя теплоизоляцию.

Не стоит забывать и о стабильном напряжении.  Не каждая фирма или организация, а так же дом может похвастаться стабильным напряжением. Иногда случаются перепады в сети, что чревато для многих электрических приборов поломкой. Для предотвращения подобных случаев необходимо позаботиться и о защите от перепадов. Существует два варианта решения этой задачи: реле-прерыватель и стабилизатор. Оба прибора хорошо справляются со своей задачей, чем обеспечивают непрерывную  работу всех электрических приборов, в том числе и  конвектора отопления.

Если вам ближе формат видео инструкции, смотрите ролик ниже. В нем Александр Ярыгин (директор компании «Авангард Холдо» рассказывает про правильный расчет мощности оборудования, делится советами из практики).

Надеемся, что материал был вам полезен. Будем сильно благодарны, если вы нажмете кнопки социальных сетей.

Источник: http://kvarremontnik.ru/rasschityvaem-moshhnost-konvektora/

Так же интересуются
23 октября 2021 года

Расчет конвекторов отопления по площади помещения

Эти отопительные приборы устроены так, что большая часть их теплоотдачи происходит путем конвекции, откуда и название. Конвекторы по типу используемого энергоносителя бывают газовые и электрические. Если первые применяются как основной источник тепла в помещении, то электрические приборы обычно бывают дополнительными обогревателями. Хотя, в тех случаях, когда другие энергоносители недоступны, иногда приходится использовать отопительнные электроконвекторы для частного дома в качестве основного обогревателя.

Для того, чтобы мощности отопительных приборов хватало для поддержания желаемой температуры в помещении при любой погодной ситуации, следует делать предварительные вычисления, с тем, чтобы определить необходимую для этого теплоотдачу конвекторов. Далее в статье мы рассмотрим, как можно лучше рассчитывать тепловую мощность воздухонагревателей, беря во внимание площадь помещения, а также его объем.

Расчет необходимой теплоотдачи конвектора как основного источника тепла

Как упоминалось выше, в виде основного средства для выработки тепла обычно используется конвектор, нагревающийся от горения природного газа. Это стационарный прибор, что устанавливается в том помещении, какое должен отапливать.

Газовые конвекторы выпускаются разной мощности, от 2 до 7 кВт с шагом 1 кВт, причем все производители придерживаются данных стандартов. Следует помнить, что этот показатель обозначает максимально возможную теплоотдачу, какую может обеспечить описываемый обогреватель, поэтому во время покупки устройства следует учитывать этот нюанс. Теперь рассчитаем необходимую тепловую мощность конвекционного отопления частного дома газовым обогревателем исходя из площади помещения.

Расчет по площади

Сразу стоит отметить, что данный расчет очень приблизительный и требует множество повышающих и понижающих поправок. Однако он прост и годится для приблизительной оценки потребности комнаты в нужной мощности прибора для отопления. Согласно строительным нормам, в комнате с одним окном, наружной стеной и высотой потолка в пределах 2,5 м для обогрева 1 м2 площади необходим 0,1 кВт тепла. Имеется в виду, что этого количества тепловой энергии хватит при любых возможных погодных условиях. Опять же следует учесть, что данного количества тепла хватит для отопления 1 м2 в течение часа.

Для расчета возьмем комнату с описанными условиями площадью 10 м2 (2,5х4, например). Значит, мощность обогревателя нам понадобится 10х0,1= 1 кВт. Поэтому, если отапливать такую комнату газовым конвектором, пригодится прибор с максимальной теплоотдачей 2 кВт. Нет ничего страшного в том, что воздухонагреватель мощнее расчетной потребности. Дело в том, что все современные газовые обогреватели оборудованы автоматической системой терморегуляции, что отключает прибор при достижении определенной температуры, какая выставляется произвольно с помощью ручки-регулятора.

При таком способе вычислений существует множество понижающих и повышающих коэффициентов, с помощью которых можно улучшить их точность. Так, например, если комната угловая, то есть, имеет две наружные стены, то полученный результат следует умножить на коэффициент 1,1. Если проведена качественная теплоизоляция стен и установлены энергосберегающие окна, поправка будет равна 0,8.

Расчет по объему

Чтобы рассчитать теплоотдачу конвектора, необходимую для отопления данного помещения, отталкиваясь при калькуляции от имеющегося объема, нужно проделать такие несложные действия:

  • сделать расчет объема комнаты;
  • умножить найденную величину на 0,04;
  • уточнить результат с помощью коэффициентов.

Расчет по объему считается более точным, так как здесь учитывается высота потолочных пререкрытий. Объем рассчитывается просто, – нужно площадь комнаты умножить на высоту стены. Допустим, если взять ту же комнату площадью 10 м2 с высотой потолка 3 м, объем выйдет 30 м3. Умножив данную величину на 0,04 (именно столько нужно кВт тепла для отопления 1 м3), получаем 1,2 кВт. То есть, если в комнате с площадью 10 м2 будет высота потолков 3 м, конвекционного газового обогревателя с максимальной теплоотдачей 2 кВт здесь будет вполне достаточно.

И в этом случае, чтобы получить более точный результат можно использовать коэффициенты. Скажем, если в комнате более одного окна, на каждое из них добавляется 10%. Наоборот, снижается потребность помещения в тепловой энергии, если произведено утепление пола и потолочных перекрытий (это касается частных домов).

Расчет электрического конвектора отопления как дополнительного источника тепла

Электрические конвекционные обогреватели часто используются для дополнительного отопления в пиковые морозы, когда по каким-то причинам мощности основного отопления не хватает для поддержания комфортных показателей микроклимата. В этом случае необходимая теплоотдача прибора рассчитывается так. Если ведется расчет по площади, то на каждый м2 нужно от 30 до 50 Вт. Если же вычислять, отталкиваясь от величины объема, то на каждый м3 помещения необходимо 0,015-0,02 кВт тепловой энергии.

Электроконвекторы для отопления также оборудованы автоматизированной системой терморегуляции, поэтому при вычислении необходимой теплоотдачи для вспомогательного обогрева, лучше сделать поправку в большую сторону.

В этой статье мы описали простые способы расчета конвекторов отопления, как в случае использования их в качестве основного источника тепла, так и для дополнительного обогрева. Надеемся, приведенные способы расчетов помогут вам правильно определиться с необходимой мощностью обогревателя.

Вопрос-ответ по электроконвекторам: Принцип работы

1. Какая функция конвектора поддерживает в помещении плюсовую температуру?

Конвекторы оснащаются дисплеем, с помощью которого можно легко управлять аппаратом. Прокручивая спецкнопку на термостате, пользователь устанавливает режим «антизамерзания» (в некоторых моделях – «антиобледенение»).

Работая в данном режиме, конвектор будет поддерживать в помещении плюсовую температуру на уровне 5-7 градусов. Это позволит также агрегату не замерзнуть. Расход электроэнергии при таком режиме функционирования аппарата будет минимальным.

Функция «антизамерзания» используется в таких местах, где пользователь бывает редко и комнатная температура не требуется:

  • Гараж,
  • Сарай,
  • Мастерская,
  • Дачный домик и прочее.

Такая функция позволяет пользователю не демонтировать аппарат и защищать его от промерзания.

2.  Если установить конвектор мощностью в 1 кВт, до какой температуры он прогреет помещение в 12 м2?

Подобные аппараты приспособлены для обогрева помещений, имеющих среднюю теплоизоляцию и трехметровые потолки. Поэтому температура в указанном помещении зависит от температурного диапазона конвектора, сезона и личных предпочтений пользователя.

Современные модели конвекторов обладают температурным диапазоном (+4) – (+35) градусов и оснащаются электронным термостатом. Это дает возможность регулировать температуру воздуха с точностью до 0,1 градуса.

В магазине «Тепловент» имеется в продаже модель Camino BEC/E-2000 от немецкого производителя Ballu. Она оснащена функциями «Комфорт» и «Экономичный». В первом режиме конвектор будет нагревать комнату до 24 градусов (по умолчанию), но пользователь способен изменить данный параметр под себя. Во втором режиме в помещении будет поддерживаться 20-градусная температура.

Имеется и режим «Защита от сквозняка». При возникновении сквозняка, конвектор отключит отопление, сэкономив затраты на электроэнергию.

3. Сколько энергии будет расходовать конвектор мощностью в 1 кВт?

Точную цифру сказать трудно. Все зависит от режима работы оборудования. Норматив – 1 кВт энергии за 60 минут работы, если:

  • Агрегат функционирует беспрерывно, обогревая помещение до + 30 градусов,
  • Помещение обладает низкой теплоизоляцией,
  • Температура на улице составляет  -25 градусов и ниже.

Для уменьшения расхода электроэнергии можно:

  • Улучшить теплоизоляцию. Заделать щели и утеплить стены. Сделать так, чтобы окна и двери плотно закрывались. В этом случае за час устройство будет потреблять вдвое меньше указанной выше энергии. К примеру каркасный дом с утеплителем 150мм, очень хорошо утеплен.
  • Уточнить роль конвектора. Если аппарат будет в комнате основным источником тепла, необходимо наличие программатора. Это устройство объединит конвекторы в единую отопительную систему и будет автоматически переключать режимы, что сэкономит потребителю до 25 % энергии,
  • Покупайте аппараты, имеющие функцию «Антизамерзания». Это снизит расходы на электроэнергию. Конвектор (мощность 1 кВт), круглосуточно функционируя  в данном режиме, способен поддерживать в помещении температуру до 7 градусов, расходуя в сутки до 4,5 кВт энергии. Днем в офисе аппарат будет работать в комфортном режиме, а ночью переходить на режим «антизамерзания».

4. Можно использовать конвекторы для постоянного отопления комнат?

Да, можно. «Тепловент» предлагает покупателям модели с различной мощностью (0,5-2 кВт). Поэтому можно подобрать оборудование для:

  • Ванной,
  • Спальни,
  • Детской,
  • Гостиной.

Можно создать единую отопительную систему для частного дома, объединив конвекторы и управляя ими при помощи программатора. С прочими обогревателями создать сеть не удастся. Отметим, что многие приборы, оснащенные вентилятором, будут создавать шумы. Конвекторы, функционируют бесшумно, потому что они не оборудованы вентиляторами. Срок эксплуатации оборудования достигает четверти столетия.

5. Веранду можно обогревать конвектором?

Закрытую и хорошо утепленную веранду можно обогревать конвектором. Советуем использовать настенные модели, чтобы прибор занял минимум пространства. Рекомендуем приобрести аппарат с встроенным термостатом, который в автоматическом режиме будет регулировать заданное значение температуры.

Когда температура в помещении достигнет указанного верхнего предела, термостат отключит конвектор. Когда температура опустится до нижнего предела, аппарат снова автоматически включится. Такой режим даст возможность экономить электроэнергию.

При открытой веранде рекомендуем приобрести ИК обогреватели, которые создадут комфортные условия в конкретной зоне веранды.

6. Что означает выражение «конвекция»?

Благодаря движению газа (жидкости), передается тепло. Это и называется конвекцией. В обогревателях, функционирующих по такому принципу, воздух, контактируя с горячей поверхностью, нагревается. Потом, поднимаясь вверх, он начинает перемещаться вдоль потолка до остывания. Затем холодный поток направляется к полу и оттуда к отопительному агрегату.

Так удается постепенно прогреть помещение. Вначале нагревается воздух, а от него все предметы, находящиеся в помещении. Этот способ относится и к конвектору.

7. Чем отличается конвектор от батареи водяного отопления и что у них общего?

Общее у них – принцип работы. Обогрев помещения осуществляется благодаря естественной конвекции воздуха. Но у конвекторов источником тепла является нагревательный элемент, а у батарей водяного отопления – горячая вода.

У батарей выше доля теплового излучения (в состоянии превысить 60 градусов) с поверхности. Иногда около них невозможно находиться, настолько жарко бывает. У конвекторов корпус не нагревается так сильно. Если помещение обладает большой площадью остекления, то установить водяные батареи проблематично. В этом случае рекомендуются конвекторы, устанавливая их близко к полу, чтобы достигнуть оптимального эффекта и равномерного обогрева.

8. Помогите рассчитать мощность аппарата

Если конвектор будет единственным тепловым источником и помещение обладает хорошей теплоизоляцией, то стандартный расчет – 1 кВт на 10 м2. Для комнаты, площадь которой составляет 20 м2, нужен аппарат с мощностьюв 2 кВт. Но в комнате могут быть окна, а если она угловая, то и внешние стены.

При наличии двух окон и двух внешних стен, на каждый м2 добавляется  200 кВт мощности. Получается, что для обогрева вышеуказанной комнаты потребуется устройство с мощностью в 2,4 кВт.

Если конвекторы выполняют функции дополнительного источника тепла, то на каждые 10 м2 потребуются 0,75 кВт. Это означает, что для той же комнаты надо будет купить агрегат с мощностью в 1,5 кВт.

9. Как устроены конвекторы?

Современные конвекторы оснащаются ТЭНом. Они обладают большой площадью, хорошей теплоотдачей и равномерно прогреваются по всей поверхности.

ТЭН – это трубка, созданная из нержавеющей стали. В нее помещают нихром. Наполнитель, обладающий высокой теплопроводностью, защищает ТЭН от контакта со стенкой. Некоторые производители уже используют монолитные нагревательные элементы, которые считаются устройствами нового поколения. Компания Noirot создает цельные силуминиевые отливки, чтобы обеспечить лучшую теплоотдачу.

10. Зачем объединять конвекторы в единую систему?

Несколько конвекторов объединяют в единую сеть, чтобы создать одну отопительную систему, которой можно управлять с помощью программатора. Это устройство позволяет пользователю задавать различные режимы работы конвекторов в будничные и выходные дни.

Конвекторы, объединенные в единую сеть и подключенные к одному термостату, удобны в эксплуатации. Настройка выполняется при помощи программатора. В противном случае придется каждый конвектор настраивать отдельно.

Если вы точно знаете, когда приедете на дачу, можно запрограммировать технику так, чтобы она включилась за день до приезда и прогрела помещение.

11. Что означает функция «антизамерзания»?

Если хотите экономить энергию, покупайте приборы, оснащенные функцией «антизамерзания». Это особенно полезно, если конвекторы установлены в помещениях, где вы редко бываете. Вы приезжаете на дачу в выходные, а 5 будничных дней в доме никого не будет. В данном случае включается функция «антизамерзания». Температура в помещении постоянно держится в пределах 5-7 градусов, экономится энергия, а конвектор не замерзает.

Благодаря данному режиму в помещении будет:

  • Отсутствовать сырость,
  • Сухо и тепло,
  • Предотвращено появление плесени.

12. Можно ли сэкономить энергию, используя конвектор?

Да, можно. Для этого аппарат должен быть оснащен термостатом. Этот элемент конвектора предназначен для контроля в помещении температуры воздуха. Когда температура достигает установленного предела, датчик отключает конвектор. Воздух начинает постепенно охлаждаться. Когда он достигнет минимального предела, термостат включит оборудование. Все выполняется в авторежиме.

Панель управления некоторых конвекторов оснащается кнопкой, позволяющей включать  экономичный режим. В этом случае задается температура, которая на 5 градусов ниже  заданной пользователем. Подобный режим включается ночью, когда нет надобности в интенсивном обогреве. При помощи программатора переключение режимов можно задавать автоматически.

Обратите внимание на:

Расчет теплопотерь и подбор внутрипольных конвекторов на примере

Расчет теплопотерь помещения и подбор радиаторов и внутрипольных конвекторов для основного отопления и тепловой завесы перед панорамными окнами

Рассмотрим на живом примере рациональное решение по комбинированной системе отопления. Теплый пол + конвекторы + радиаторы.

Исходные данные:

  • город Екатеринбург, за бортом -35С, в помещении должно быть +24С (20 – это прохладно, особенно если маленькие дети), в спальнях +20С, в санузлах +28С
  • стена: газобетон ИНСИ 400мм, утеплитель 100мм под мокрый фасад, коэффициент сопротивления теплопередачи примем
  • пол: ж/б плита перекрытия 220 мм над неотапливаемым помещением, 100мм экструдированный пенополистирол
  • панорамное окно: теплый алюминий КрАМЗ, 2-х камерный стеклопакет 6з-14-4-14-6з – 44мм
  • окно Rehau: профиль INTELIO (86 ММ / 6 КАМЕР), 2-х камерный стеклопакет 6з-14-4-14-6з – 44мм
  • мансардный потолок: минвата 250мм, гибкая черепица
  • температурный график системы отопления 75/65
  • температурный график системы теплого пола 55/45
  • избыток тепла компенсируется приточно-вытяжной системой вентиляции с рекуператором

Для расчета сопротивления теплопередаче ограждения R, м²·ºС/Вт используйте программу Теремок или аналогичную. Ниже представим таблицу по нашему объекту:

Производим расчет теплопотерь через ограждающие конструкции для следующей планировки:


Например, можем воспользоваться программой в xls расчет теплопотерь, получаем следующие результаты без учета системы вентиляции и инфильтрации воздуха:

1. Гостиная и лестница – 5747 Вт
2. Спальня – 1615 Вт
3. Котельная – 752 Вт
4. Прихожая – 444 Вт
5. Предбанник – 373 Вт
6. Ванная – 369 Вт

Применяем коэффициент запаса прочности стандартно 30% (можно и меньше на Ваше усмотрение), получаем:

1. Гостиная и лестница – 7471 Вт
2. Спальня – 2100 Вт
3. Котельная – 977 Вт
4. Прихожая – 577 Вт
5. Предбанник – 484 Вт
6. Ванная – 479 Вт

При суммарной площади 149м2, высоких потолках больше 3,5м получаем потребность в 12091 Вт тепловой мощности или в среднем 81 вт/м2, что является хорошим показателем по энергоэффективности объекта.

Подбор радиаторов отопления и встраиваемых конвекторов:

Пожеланием заказчика было наличие во всех помещениях 1-го этажа теплых полов в комфортной зоне 25-30С, на данных параметрах примем их теплопроизводительность 40 Вт/м2. Поскольку теплые полы будут включены всегда их примем в расчет. Оборудование подберем на примере Varmann, потому что у этого производителя есть удобный калькулятор для расчета.

1. Гостиная и лестница
Теплый пол – 58 м2 x 40 Вт/м2 = 2320 Вт. В связи с большим панорамным остеклением с высотой более 3 метров и высокой потребностью в тепле – за вычетом теплого пола необходимо еще 5151 Вт – в данном помещении необходимо применение внутрипольных конвекторов с принудительной конвекцией. Подбираем их на графике 75/65/24 и на средних оборотах вентилятора в пиковой производительности.

Под большое окно нам подходит модель:
Встраиваемый в пол конвектор Varmann Qtherm Q 230.110.4000 RR U EV1, шириной 230 мм, высотой 110 мм, длиной 4000 мм, 2 конвектора с длинами 2 x 2000 мм соединяются фланцем в единый корпус, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, вентиляторы с EC-двигателями 24В, микропроцессорное регулирование Vartronic с напряжением питания 220В, теплопроизводительность при скорости вращения вентиляторов n/n max – 60%, при температуре теплоносителя 75/65 °C, температуре в помещении 24 °C – 3360 Вт.

Под дверь на веранду ставим:
Встраиваемый в пол конвектор Varmann Qtherm Q 230.110.1500 RR U EV1, шириной 230 мм, высотой 110 мм, длиной 1500 мм, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, вентиляторы с EC-двигателями 24В, микропроцессорное регулирование Vartronic с напряжением питания 220В, теплопроизводительность при скорости вращения вентиляторов n/n max – 60%, при температуре теплоносителя 75/65 °C, температуре в помещении 24 °C – 1168 Вт.

Под окно на кухне локально для создания тепловой завесы естественной конвекции:
Встраиваемый в пол конвектор Varmann Ntherm N 180.110.800 RR U EV1, шириной 180 мм, высотой 110 мм, длиной 800 мм, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, теплопроизводительность при температуре теплоносителя 75/65 °C, температуре в помещении 24 °C – 153 Вт.

На лестничной клетке для создания тепловой завесы естественной конвекции:
Встраиваемый в пол конвектор Varmann Ntherm N 180. 110.800 RR U EV1, шириной 180 мм, высотой 110 мм, длиной 800 мм, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, теплопроизводительность при температуре теплоносителя 75/65 °C, температуре в помещении 24 °C – 153 Вт.

В итоге получаем следующий баланс при температуре за бортом -35С: расчетные теплопотери гостиная и лестница 7471 Вт, пол и приборы выдают 2320 Вт + 3360 Вт + 1168 Вт + 153 Вт + 153 Вт = 7154 Вт – хорошо

7154 меньше, чем 7471 на 5%, но у нас есть запас в 30% который мы заложили ранее и нет желания переплачивать за следующий типоразмер по конвекторам.
По системе автоматики – необходимо установить терморегулятор на внешнюю стену для большей чувствительности, установить сервоприводы на подачу и настроить логику включения и выключения вентиляторов.



2. Спальня 1 этаж
Теплопотери в этом помещении составляют 2100 Вт, поскольку это спальня, то тут мы не советуем установку конвекторов с принудительной конвекцией, необходимо создать комбинированную систему. По таблице теплопотерь в этом помещении через окно мы теряем 712*1,3 = 925 Вт. Поэтому нам необходимо локально перед ним установить прибор, имеющий большую мощность. Например поставим:
Встраиваемый в пол конвектор Varmann Ntherm N 300.90.3000 RR U EV1, шириной 300 мм, высотой 90 мм, длиной 3000 мм, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, теплопроизводительность при температуре теплоносителя 75/65 °C, температуре в помещении 20 °C – 1176 Вт.
Теплые полы в этом помещении выдают 24 м2 x 40 Вт/м2 = 960 Вт
И под еще одно окно установим стальной панельный радиатор со встроенной термостатикой и нижним подключением Kermi FTV 22 050 060 с мощностью 890 Вт. Можно конечно поставить и меньше, но хотелось бы иметь возможность выключать в этом помещении теплый пол полностью.
Итого тепловой баланс: 1176+960+890 =  3026 Вт вместо 2100 Вт.

Логика управления этой системой следующая: 2 термостата по полу и по воздуху. Конвектор и радиатор сидят на отдельной ветке и за счет сервоприводов управляются с комнатного термостата.


3. Котельная Теплопотери 977 Вт, но в данном помещении присутствуют дополнительные большие теплопоступления от бойлера, котла и всех нагревающихся элементов, поэтому установка в этом помещении в данном случае избыточна. Однако, через окно мы теряем 154 Вт, установим туда конвектор – удобно будет сушить вещи! ). Встраиваемый в пол конвектор Varmann Ntherm N 180.110.1200 RR U EV1, шириной 180 мм, высотой 110 мм, длиной 1200 мм, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, теплопроизводительность при температуре теплоносителя 75/65 °C, температуре в помещении 20 °C – 317 Вт.

Управление им в данном помещении только механическое

4. Прихожая

Теплый пол объединяем в единый контур с помещением котельной. Потери 577 Вт. Но в данном помещении не будем устанавливать приборы отопления, потому что люди здесь находятся не постоянно и есть возможность включить теплый пол на +35С и выше, что также хорошо для сушки обуви. На таких параметрах теплый пол может выдавать 100Вт/м2 и более. Получаем 6 м2*100Вт/м2 = 600 Вт. Управление по температуре пола и воздуха одновременно – есть такие термостаты

5. Предбанник

Потери тепла 484 Вт, имеется одно окно, но в этом помещении есть желание поддержания температуры +28С. Установим сюда трубчатый радиатор Irsap RR 3 0565 12 01 A4 25 N с тепловой мощностью на 75/65/28 – 617 Вт. Управление будет осуществляться за счет термостатической головки. И конечно в этом помещении есть теплый пол, который будет управляться по температуре пола.

6. Ванная 1 этаж

В этой комнате необходимо 479 Вт, но мы сильно ограничены в пространстве, теплый пол выдает 40 Вт/м2 x 4 = 160 Вт. Под окно бы поставить радиатор, но там ванна!Ставим туда конвектор: Встраиваемый в пол конвектор Varmann Ntherm N 180.110.800 RR U EV1, шириной 180 мм, высотой 110 мм, длиной 800 мм, решетка роликовая из алюминия, анодированная в натуральный алюминий, декоративная рамка из U-образного профиля, теплопроизводительность при температуре теплоносителя 75/65 °C, температуре в помещении 28 °C – 135 Вт. Больше в этой комнате ставить ничего не будем, так как тут есть еще электрический полотенцесушитель, да и нет желания загромождать ванную комнату.


В итоге Вы получаете правильно рассчитанную систему отопления с подобранным оборудованием с автоматикой и всеми необходимыми для приборов комплектующими – при желании в нескольких вариантах с хорошими условиями!

Расчет тепловой мощности прибора для отопления Теплота Харьков

Формула расчета мощности теплового обогревателя исходя из площади помещения и желаемой температуры. Данная статья поможет самостоятельно рассчитать мощность тепловентилятора, конвектора, радиатора, тепловой завесы или общую мощность для отопления дома.

Расчет тепловой мощности обогревательного прибора.

Для расчета мощности любого обогревательного прибора в конкретно взятом помещении, вам необходимо знать некоторые характеристики данного места:

• V – Объем нагреваемого помещения, (ширина х длина х высота) в м3.

• Т – Температурная разница между наружной температурой воздуха и желаемой температурой внутри помещения в °C

• К – Коэффициент теплового рассеивания, который можно подобрать, исходя из характеристик помещения.

          – К = 0,6 – 0,9 – помещения с очень высокой теплоизоляцией стен, пола и крыши, с небольшой площадью окон. Очень хорошая теплоизоляция

          – К = 1,0 – 1,9 – стандартная жилая конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей. Данное помещение можно охарактеризовать, как – Средняя теплоизоляция.

          – К = 2,0 – 2,9 – упрощенная конструкция, одинарная кирпичная кладка, слабо утепленная крыша, большая площадь окон – Теплоизоляция ниже среднего.

          – К = 3,0 – 4,0 – деревянная, либо металлическая конструкция. Без теплоизоляции.



Благодаря этим данным, мы сможем узнать ккал/ч нужно потратить для обогрева помещения исходя из заданных значений. Применяем формулу расчета тепловой мощности:

Полученное значение, для перевода в обычные кВт/ч нужно разделить на 860, т. к. известно, что 1 кВт = 860 ккал/ч



Пример расчета тепловой мощности тепловентилятора

V – Ширина 4 м, Длина 6 м, Высота 3 м. Объем обогреваемого помещения 72 м3

T– Температура воздуха снаружи -5C Требуемая температура внутри помещения +23°C. Разница между температурами внутри и снаружи +28°C

K – Этот коэффициент зависит от типа конструкции и изоляции помещения, в нашем случае это обычная квартира с К = 1,5

Итак, требуемая тепловая мощность:

72х28х1,5=3024 ккал/ч (VxTxK = ккал/ч)

3024/860=3,52 кВт/ч (ккал/ч / 860 = кВт/ч)



Теперь можно приступить к выбору теплового прибора для данной комнаты. Это может быть тепловентилятор, тепловая пушка, тепловой насос, тепловая завеса или другой прибор отопления мощностью 3,5 кВт.

Таблица мощности и длины конвекторов универсал. Степень автоматизации и дополнительные функции

Электрический обогрев помещений всегда может прийти на помощь основной системе отопления, заменить ее в осенний или весенний период межсезонья, а в особых случаях – даже стать основным источником тепла в зимнюю пору. Все зависит от того, какой тепловой мощностью обладают приобретаемые электрические нагреватели.

Несмотря на широкое разнообразие современных электрических обогревательных приборов – конвекторов, тепловентиляторов, масляных радиаторов, инфракрасных излучателей и т.п., параметр мощности для любого из них является определяющим. Именно он показывает тот эксплуатационный потенциал, который заложен производителем в это изделие. Значит, прежде чем отправляться в магазин за покупкой, необходимо четко представлять, с каким критерием оценки подходить к выбору той или иной модели. Поможет в этом – калькулятор расчета необходимой мощности электрообогревателя.

Ниже будут даны некоторые необходимые разъяснения по порядку проведения расчетов.

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ ОБОГРЕВАТЕЛЯ»

КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА

Нормальный уровень отрицательных температур в самую холодную декаду года,

ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м²

Высота потолка в помещении

ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Количество внешних стен

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров

Степень термоизоляции внешних стен

Что расположено снизу?

Что расположено сверху?

ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Количество окон

Высота окна, м

Ширина окна, м

Тип установленных окон

ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ

Количество дверей на улицу, холодный балкон, в неотапливаемые помещения

Пояснения по проведению расчетов мощности обогревателя

Программа калькулятора основана на учете особенностей помещения, в котором предполагается использование электрического обогревателя.

  • Прежде всего необходимо определиться, какая миссия будет возлагаться на прибор – станет ли он лишь «подмогой» для отопления, или необходимо предусмотреть вариант, когда обогреватель должен будет справиться с функцией основного источника тепла.
  • Площадь помещения – исходная величина для проведения расчетов.
  • Внешние стены – чем их больше, тем выше общее количество тепловых потерь, требующих определенной компенсации.
  • Стены с северной и восточной сторон практически никогда не получают «солнечного заряда», в отличие от южных и юго-западных.
  • Стены, расположенные с наветренной стороны, охлаждаются значительно быстрее других – это учтено в алгоритме расчета.
  • При указании уровня температур не следует указывать рекордно низкие показатели – это должно быть значение, которое является обычным для региона проживания, в самую холодную декаду зимы. Тем самым калькулятор уже учтет имеющиеся климатические особенности.
  • Степень утепления стен. Если термоизоляционные работы проводились полноценно, на основании проведенных теплотехнических расчетов, то можно отнести стены к разряду качественно утепленных. Кирпичная стена, примерно в 400÷500 мм толщиной, и аналогичная ей, могут претендовать на среднюю степень утепленности. Стены вообще без утепления, по идее, рассматриваться и вовсе не должны, так как в таком помещении даже при непозволительно большом расходе электроэнергии, комфортного микроклимата все равно не добиться. Приобретение электрообогревателя в таких условиях становится бессмысленной затеей.
  • Высота потолков – влияет на общий объем помещения.
  • Следующие два окна ввода – это характер помещений, расположенных сверху и снизу рассматриваемой комнаты. Естественно, от их особенностей зависит количество теплопотерь через верхнее и нижнее перекрытие.
  • Далее – блок полей, касающихся окон в помещении. Необходимо, в первую очередь, указать тип окон – калькулятор учтет их теплосберегающие возможности. Далее, после указания количества и размеров окон, программа вычислит коэффициент остекления (относительно площади помещения) и сделает соответствующую корректировку в расчетах.
  • Наконец, в комнате может быть одна или даже несколько используемых дверей, выходящих на улицу или в неотапливаемые помещения. Естественно, что при каждом открывании такой двери в комнату поступает немалый объем охлаждённого воздуха, который потребует дополнительного расхода тепловой мощности.

Результат дается в ваттах и киловаттах. По этим параметрам уже можно будет оценивать приглянувшуюся в магазине модель электрообогревателя.

При подборе внутрипольного конвектора есть несколько важных факторов, на которые следует обратить внимание в первую очередь. Поэтому сам процесс подбора мы разделим на несколько этапов.

1) РАСЧЕТ МОЩНОСТИ

Расчет мощности внутрипольных конвекторов осуществляется на основе следующих данных:

    площади помещения;

    высота потолков;

    этажность;

    наличие других отопительных приборов.

Также на результаты расчетов влияет наличие или отсутствие стеклопакетов и уровень теплоизоляции помещения в целом.

Излучаемая мощность данного нагревательного элемента в условиях нашего климата, в среднем, составляет 1 кВт на 10 м2. Такая мощность позволяет даже при самых сильных морозах прогреть воздух в квартире до 18 – 20 градусов.

Если, к примеру, площадь помещения составляет 20 м2, то необходимая мощность батарей будет рассчитываться по следующей формуле:

20: 10 х 1 кВт = 2 кВт

Таким образом, получается, что для обогрева комнаты площадью 20 м2 совокупная излучаемая мощность нагревательных приборов должна составлять 2 кВт.

Однако для расчетов лучше брать минимальные показатели, чтобы обеспечить некоторый резерв мощности.

При использовании данной формулы по умолчанию предполагается, что помещение не оборудовано стеклопакетами и имеет единственную наружную стену. Но если комната угловая, то на 10 м2 потребуется уже 1,3 кВт мощности. При наличии стеклопакетов теплопотери, в среднем, снижаются на 25%.

Мощность внутрипольного конвектора зависит также от температурного напора, то есть от температуры теплоносителя. В паспорте, прилагаемом к отопительном прибору, должно быть указано, при каком температурном напоре радиатор будет достигать требуемой мощности. Чем ниже температура теплоносителя, тем мощнее нужен конвектор для обогрева помещения.

Согласно санитарным нормам считается, что тепловой напор должен быть равен 70 градусам, но в низкотемпературных отопительных системах этот показатель может находиться в пределах 30 – 60 градусов.

Также необходимую мощность можно узнать исходя из марки установленных радиаторов на сайте производителя, если конечно они были установлены застройщиком.

    2) ПОДБОР ДЛИННЫ КОНВЕКТОРА

Для того чтобы внутрипольный конвектор не только обогревал помещение, но выполнял еще и функцию тепловой завесы от холода идущего от витража или от входной группы, а также не давал витражам запотевать, необходимо чтобы длинна конвектора перекрывала от 75% до 90% ширины окна. То есть, если ширина витража 3 м, то конвектор должен быть от 2,25 до 2,75 м, и расположен по центральной оси витража.

3) ПОДБОР КОНВЕКТОРА

С помощью полученных данных (мощность, длинна) Вы можете подобрать внутрипольный конвектор по ТАБЛИЦЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТИ ,

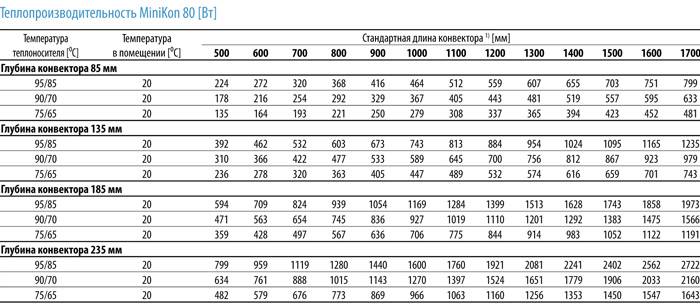

По таблице можно подобрать несколько моделей конвекторов которые Вам подойдут, но следует еще обратить на такие параметры для более точного подбора:

    Ширина конвектора – насколько конвектор будет выступать в помещение;

    Глубина конвектора – этот параметр обделяет глубину стяжки (ниши) в которую будет устанавливаться внутрипольный конвектор

    Наличие вентилятора – существуют два основных вида конвектора, с естественной конвекцией и с принудительной. Первые (без вентилятора) устанавливаются в помещения, где малая площадь, в спальнях, или как дополнительное, а не основное отопление. С принудительной конвекцией (с вентилятором) устанавливаются как дополнительное, или как основное отопление в больших помещениях. Их не рекомендуется брать для спален.

ЕСЛИ У ВАС ВОЗНИКЛИ ТРУДНОСТИ С ПОБОРОМ ВНУТРИПОЛЬНЫХ КОНВЕКТОРОВ, ВЫ МОЖЕТЕ ОБРАТИТСЯ ЗА ПОМОЩЬЮ К НАШИМ МЕНЕДЖЕРА .

ТАКЖЕ НАШИ СПЕЦИАЛИСТЫ МОГУТ ВЫЕХАТЬ НА ОБЪЕКТ, ДЛЯ ЗАМЕРОВ И КОНСУЛЬТАЦИЙ ПО ПОДБОРУ И МОНТАЖУ ВНУТРИПОЛЬНЫХ КОНВЕКТОРОВ.

При выборе конвектора следует подумать, как правильно подобрать его мощность. Этот параметр очень важен, поэтому ему следует уделить отдельную статью. Итак, сегодня рассмотрим, как произвести расчет конвекторов отопления по площади .

Важные моменты при расчете конвекторов

Здесь нет ничего сложного. Вначале определитесь, как вообще будет использоваться конвектор – в роли основного или вспомогательного источника обогрева. И если конвектор будет «в одиночку» обогревать дом, то его мощность определяется из расчета 40 ватт/1 кубометр. Проще говоря, для одного кубометра потребуется 40 ватт. А как определить мощность самого конвектора? Вначале определяются стандартные габариты комнаты. Если эти показатели умножить, то можно получить площадь помещения; полученная цифра умножается на сорок и получается значение требуемой мощности.

Обратите внимание! Не стоит использовать простую формулу расчетов, где используется 100, а не 40. Здесь можно достаточно грубо ошибиться, ведь умножая на 100, вы не будете учитывать высоту потолка. Разумеется, это играет особой роли, но мощность отопительного прибора все равно будет определена неправильно.

В загородных домах, как известно, потолки высокие, что может отразиться и на отоплении. При неправильно подобранной формуле мощность будет недостаточной, а конвектор попросту не будет достаточно эффективным. Словом, учитывайте все возможные нюансы.

Пример

Чтобы вы разобрались во всем, приведем небольшой пример. Например, нам необходим конвектор для прогрева 10 м², есть окно и потолок (4 м²). Применив данные показатели в нашей формуле, мы получаем:

40х4х10 = 1,6 киловатта

При этом максимальной мощностью для такой комнаты будет 2 киловатта.

Обратите внимание! Отметим также, что конвектор следует располагать непосредственно под окном, дабы прохладный воздух, исходящий из улицы, сразу же нагревался и не приводил к снижению температуры в помещении.

А теперь расскажем о случае, если бы конвектор устанавливался в качестве вспомогательного источника обогрева. Здесь вместо 40 необходимо вставить 25-35 ватт, в зависимости от объема помещения. Чем помещение больше, тем больший показатель следует использовать. Допустим, площадь у нас составляет 20 м², а высота потолка – 3 м. Делаем несложные расчеты:

3х20х25 = 1,5 киловатта

Если бы использовалось значение в 35 ватт, то требуемая мощность составила бы 1 киловатт. Берем средний показатель – это 1,25 киловатта.

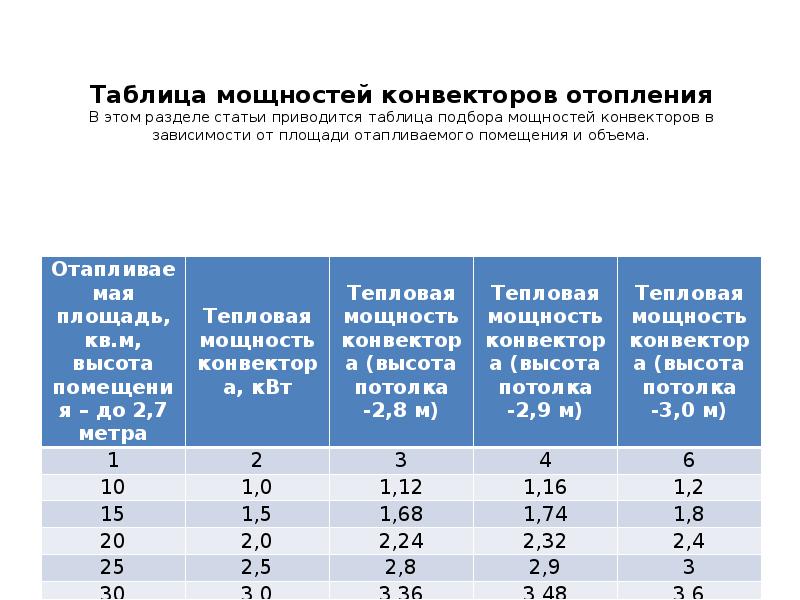

Таблица – Перепроверяем произведенные расчеты

Если будете следовать всем приведенным выше советам, то сможете купить конвектор, оптимально подходящий для вашего дома. На этом заканчиваем статью, но в заключение приведем тематический видеоролик, касающийся расчетов мощности. Всего доброго!

Почему вода кипит в котле отопления Радиаторы отопления: сравнение, применение, качество
Чем красить батареи отопления
Расчет автономного водоснабжения частного дома.

Самый точный расчет мощности обогревателя может выполнить только профессионал, с учетом всех вводных, включая климатическую зону и материала строения, качества утепления дома. Параметров действительно много, так что же делать простому потребителю, который стоит у прилавка с конвекторами?

Приблизительные расчеты необходимой мощности конвектора

В действительности все относительно просто:

  • Расчет мощности конвектора по площади помещения . Если теплоизоляция дома отвечает нормативным требования и высота потолков приближенная к стандарту 250 – 300 см. Предварительные вычисления по упрощенной формуле без повышающих или понижающих поправок будут выглядеть так: Площадь комнаты делим на 10. Для помещения в 10 м 2 потребуется мощность прибора в 1кВт.
  • Расчет необходимой мощности конвектора по объему помещения потребуется, если высота перекрытий больше или меньше стандартных 2,5-3 м. Вычисляем объем, используя базовые школьные знания – площадь комнаты умножить на высоту стены. Полученный объем умножаем на 0.04. Примером возьмет ту же комнату 10 м 2 , но с высотой стены 3 м – 10х3. Весь объем воздуха в этой комнате будет 30 м 3 . 30х0.04кВт (или 40Вт) =1,2 кВт или 1200Вт. Прибор, обеспечивающий теплоотдачу на 1,2 кВт (1200 Вт) в час вполне способен поддерживать оптимально-комфортную температуру в небольшой комнате с потолком 3м, с одним окном и одной наружной стеной.

Обратите внимание, речь идет о помещении с одним окном и одной внешней стеной!

Расчеты даны для помещения с одной внешней стеной и одним окном. Как скорректировать калькуляцию, находясь даже у прилавка?

Как применять поправочные коэффициенты при расчете мощности конвектора отопления

Выше описаны расчеты без коэффициентов поправок, с учетом того, что средняя мощность конвектора отопления, как основного источника тепла, берется из расчета 40 Ватт на 1м 3 .

Если конвектор требуется для дополнительного отопления, то требования к мощности можно уменьшить на 25-30%.

Повышающий коэффициент 1,1 (цифра, на которую следует умножать свой предварительный расчет) применяется на каждое дополнительное окно, внешнюю стену (угловая комната).

Энергосберегающие окна, качественное , позволяют применить понижающий коэффициент 0.8 при определении мощности конвектора отопления.

Мощности прибора отопления в характеристиках производителя, это максимальный показатель. И если теплоотдачу можно уменьшить, благодаря терморегуляторам, то выше заявленной мощности прибор работать не будет. Поправки при вычислении нужной мощности конвектора в сторону увеличения более рациональны. Не стоит опасаться перегрева в помещении, поскольку современные приборы оснащены , а вот недостаток мощности не позволит дать достаточного количества тепла для обогрева.

Важно. Если мощность котла отопления выбирают, учитывая суммарную площадь дома, то конвектор, исходя из площади самого помещения, его исходных данных.

Сам принцип работы основан на конвективном движении потоков воздуха. Теплый и более легкий воздух всегда стремится вверх, холодный в свою очередь вниз. И конвектор запускает циркуляцию воздуха в усиленном режиме. Упрощенно это выглядит так – холодный воздух, опускаясь вниз, затягивается в камеру конвектора. Нагревается, проходя через теплообменник, поднимается, заполняя помещение теплом. Поэтому очень важно в частном доме обеспечить , чтобы не дать теплу покинуть комнату вместе с восходящими потоками воздуха.

Как правило, конвекторы отопления устанавливают под окном, для того чтобы отсечь потоки холодного воздуха, идущие от оконных проемов. Внутрипольные водяные конвекторы для этих целей устанавливают по периметру остекленных панорамных стен. отопления от российского производителя в Санкт-Петербурге поставляет компания Warmes Haus. Более полутора тысяч моделей в различном исполнении. Возможно и изготовление по индивидуальным параметрам. Нисколько не уступая европейским производителям в качестве, российские приборы отопления более доступны по срокам поставки и цене.

Расчет отопления панорамного окна | iTermic store

На сегодняшний день все более популярно становится строительство жилья с панорамным остеклением. Это модно, красиво, современно, эстетично и еще с десяток плюсов к такому дизайну архитектуры. Правда и минусы тоже есть, особенно по отоплению такого помещения, другие возможные минусы и нюансы панорамного остекления пока трогать не будем, да и не наша это тема, будем говорить только об отоплении!

Не секрет, что самое холодное месту в доме, это у окна, так как насколько хорошее по качеству теплоизоляции у вас не было бы окно, стеклопакеты тройные четверные и т.д. Через это окно в любом случае идут самые большие теплопотери помещения – от него просто холодно! Даже, если вы используете приборы отопления, скажем стандартные секционные радиаторы отопления в таком помещении, то от окна всегда будет веять холодом, особенно в лютые морозы. Поэтому очень важно чтобы окно было тёплым – отсечь те самые теплопотери через него.

Для отопления больших панорамных окон часто используют внутрипольные (встраиваемые в пол) конвекторы водяного отопления. Тем самым поддерживая эстетическую составляющую панорамного остекления – сам прибор не виден, так как смонтирован в стяжку пола, а видна лишь от него сверху декоративная решетка, алюминиевая или деревянная.

Теперь о важности подбора, расчета внутрипольного конвектора под панорамное окно. Как уже было написано выше, задача внутрипольного конвектора согреть окно, отсечь теплопотери помещения через него, поэтому важно понимать, что внутрипольный конвектор идеален, как дополнительный источник тепла работающий на отопление окна. Рассчитать можно довольно просто, есть много методик инженерного расчета учитывающие много показателей, но мы просто приведём пример для простого человека подбирающего себе конвектор.

Возьмём с небольшим запасом средние теплопотери через панорамное окно 80 Вт на 1 м2 (при условии хорошего современного стеклопакета). Высчитаем площадь вашего окна, например, окно шириной 3 метра и высотой 2,5 метра.

Расчет: 3 х 2,5 = получаем 7,5 м2, далее 7,5 х 80 (теплопотери через окно) = получаем 600 Вт теплопотерь через площадь панорамного окна. Теперь мы знаем что нам нужен прибор, который по своей мощности перекроет эти потери в 600 Вт.

К примеру, для такого окна из наших внутрипольных конвекторов подойдёт itermic ITTL глубиной 7 см, шириной 22 см, и длиной 2,6 метра. При среднем температурном напоре в наших системах отопления (+75С) он отдаст около 800 Вт тепла, что перекроет наши потери через окно с запасом. Останется теперь только выбрать подходящую декоративную решётку для него.

В приведенном расчете учитывается только отопление на окно, в таком помещении так же необходимо будет установить на противоположные стены или в другие места дополнительные приборы отопления, которые будет отапливать именно оставшиеся квадратные метры комнаты. При этом окно зимой будет тёплым, на нём не будет собираться конденсат и соответственно оно уже не промерзнет.

Очень часто люди хотят, чтобы конвектор был в роли основного источника отопления, работал не только на окно так еще и на помещение. Да, можно сделать и так, но учитывайте, что в этом случае конвектор будет большим по своему типоразмеру, громоздким – большая глубина 14 – 19 см, и приличная ширина 35 – 40 см.

Для основного отопления помещения внутрипольными конвекторами можно использовать приборы с принудительной конвекцией (с вентиляторами) или с помощью напольных конвекторов, но это уже тема отдельного большого разговора.

Тепла Вам!

Related Posts

Ассоциация производителей радиаторов и конвекторов, MARC- тепловой калькулятор

Запущенный сегодня, 10 ноября 2020 года, удобный инструмент является частью кампании «Ты то, что ты греешь», цель которой – повысить осведомленность о необходимости иметь качество, * радиаторы с маркировкой CE, чтобы ваши системы отопления и дом были здоровыми и здоровыми.

Исаак Окчипинти, глава отдела внешних сношений, MARC сказал:

«MARC стремится к удовлетворению потребностей клиентов и их удовлетворению.Члены обязались повысить стандарты и соответствие требованиям ».

«MARC хочет помочь потребителям найти правильный продукт. Такие факторы, как размеры комнаты, размер окон и материал стен, используются для расчета требуемой мощности радиаторов для адекватного обогрева помещения. Калькулятор MARC можно использовать для определения требований к теплу вашей комнаты. Просто введите данные в соответствующие поля, и он покажет вам, сколько ватт и «британских тепловых единиц» (БТЕ) ​​вам нужно, чтобы ваше пространство всегда было теплым, уютным и привлекательным.”

«После того, как вы узнаете размер и тип радиатора, который вам нужен, убедитесь, что вы покупаете только те радиаторы, которые соответствуют действующим стандартам – имеют маркировку CE. Многие потребители не знают, что им нужно искать при покупке радиатора. Вот почему мы выпустили «Руководство для потребителей « по покупке подходящего радиатора » . Один из гарантированных способов, которым потребители могут быть уверены в своей продукции, – это членство в MARC! Все участники MARC должны предоставить доказательства производительности продукта (маркировка CE) вместе с сертификатами испытаний.”

Вы можете найти здесь калькулятор MARC; https://www.marcuk.com/heat-loss-calculator

Члены MARC указаны ниже, и их подробности можно найти на нашей странице членства;

  • Кастрад
  • DQ Отопление
  • Ирсап
  • Кудокс
  • Purmo
  • SBH Радиаторы
  • Группа радиаторов Stelrad
  • Terma
  • Полотенцесушители
  • Zehnder Group
  • Vogue
  • Радиаторы MHS
  • Eucotherm
  • Ximax

* Маркировка CE – сертификационный знак, указывающий на соответствие продукции, продаваемой в Европейской экономической зоне, стандартам здоровья, безопасности и защиты окружающей среды.

Влияние различных геометрических размеров конвекторов на теплопередачу от панельных радиаторов

Изучение влияния различных размеров конвекторов, используемых в панельных радиаторах, на теплопередачу было основной целью настоящего численного исследования. Таким образом, было проведено интенсивное моделирование толщины конвектора ( t ), высоты конвектора ( H ), трапециевидной высоты конвектора ( L ), расстояния между двумя противоположными конвекторами ( d ), ширины кончика конвектора ( b ), вертикальное расположение конвектора ( f ) и коэффициент отсечки конвектора ( c ).Полученные результаты были нормализованы для радиатора длиной один метр, чтобы наблюдать эффект для всего радиатора.

На рис. 5 показано изменение теплопередачи в зависимости от толщины листа конвектора. Кроме того, показаны распределения температуры на горизонтальном уровне z = 300 мм для толщины t = 0,25 мм и t = 0,60 мм. Высота конвектора, трапецеидальная высота конвектора и расстояние между противоположными конвекторами были приняты постоянными: H, = 510 мм, L, = 37 мм и d = 7 мм, соответственно.С увеличением толщины конвектора происходит постоянное увеличение теплоотдачи. Это связано с тем, что площадь поперечного сечения конвектора увеличивается с толщиной; следовательно, увеличивается площадь теплопроводности. Этот факт более четко прослеживается по распределению температуры, где значения температуры вокруг конвекторов и вблизи них выше при толщине конвектора t = 0,60 мм.

Рис. 5

Зависимость теплопередачи на метр длины радиатора от толщины конвектора и распределения температуры на горизонтальном уровне 300 мм

В диапазоне от 0.25 мм ≤ t ≤ 0,30 мм происходит резкое увеличение теплоотдачи, а при t > 0,30 мм крутизна изменения теплоотдачи уменьшается. Увеличение скорости в диапазоне 0,25 мм ≤ t ≤ 0,30 мм составляет почти 10,5%, тогда как скорость увеличения теплопередачи для 0,30 мм ≤ t ≤ 0,60 мм была рассчитана как всего 9,2%. Это увеличение показывает, что для толщины t = 0,25 мм теплопередача не могла происходить должным образом, а при увеличении до толщины t = 0.30 мм эту проблему можно решить. Это также наблюдается из распределения температуры t = 0,25 мм на горизонтальном уровне 300 мм, где температура намного ниже на вершине конвекционного ребра, по сравнению со случаем t = 0,60 мм.

Влияние высоты конвектора на теплопередачу показано на рис. 6а. Конвекторы размещаются в средней части по высоте канала. При исследовании использовалась постоянная толщина конвектора t = 0,50 мм.Трапецеидальная высота L = 37 мм и расстояние между противоположными конвекторами d = 7 мм были смоделированы при исследовании влияния высоты конвектора.

Рис. 6

a Зависимость теплоотдачи на метр длины радиатора от высоты конвектора, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Теплопередача увеличивается почти линейно с увеличение высоты конвектора.Увеличение высоты конвектора увеличивает время контакта проходящего внутри вертикального прохода воздуха с конвектором. В диапазоне 450 мм ≤ H ≤ 570 мм происходит увеличение теплоотдачи почти на 7,6%, тогда как для 570 мм ≤ H ≤ 600 мм увеличение скорости теплоотдачи составляет 4,7%. . Из-за увеличенной площади теплообмена происходит увеличение теплоотдачи в нижней части канала. Однако этого не наблюдается для конвектора высотой H = 450 мм.Рисунок 6b показывает, что увеличение высоты конвектора приводит к повышению температуры, и особенно в области кончика конвектора могут наблюдаться более высокие температуры. Кроме того, из-за расширенной поверхности в нижней части канала для H = 600 мм теплопередача максимальна в этой области, что в целом оказывает увеличивающее влияние на общую теплопередачу. При H = 600 мм конвектор расширяется по всему каналу, что препятствует смешиванию холодного воздуха снаружи конвекторов с нагретым воздухом, заключенным внутри конвекторов, что дополнительно увеличивает теплоотдачу.

В целом теплоотдача может быть увеличена примерно на 8% при увеличении высоты конвектора с H = 450 мм до H = 600 мм. При этом общий объем материала увеличился почти на 18% [16].

Трапецеидальная высота конвекторов является важным параметром, поскольку она является продолжением конвекционного ребра в направлении теплопередачи. Таким образом, влияние трапециевидной высоты конвектора для диапазона 25 мм ≤ L ≤ 80 мм на теплопередачу, а распределение температуры вдоль канала показано на рис.7. Как видно, теплоотдача увеличивается и достигает максимума при L = 75 мм. При L > 75 мм происходит уменьшение теплоотдачи. Также было замечено, что в диапазоне 25 мм ≤ L ≤ 60 мм увеличение теплоотдачи происходит со скоростью 36,8%, тогда как скорость увеличения уменьшается для L > 60 мм, а в диапазоне 60 мм ≤ L ≤ 80 мм скорость увеличения составила 3,1%. При проектировании конвекционных ребер должна быть получена соответствующая длина ребер из-за того, что температура экспоненциально падает вдоль ребра [17].Следовательно, в исследованном диапазоне трапециевидных высот настоящего исследования было замечено, что это ограничение было достигнуто.

Рис. 7

a Зависимость теплопередачи на метр длины радиатора от трапециевидной высоты конвектора, b распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Этот факт можно наблюдать далее ясно на рис. 7б. Распределение температуры по высоте канала и на разных отметках показано на этом рисунке для L = 25 мм и L = 60 мм.Для меньших высот были получены более высокие значения температуры по высоте канала и на разных отметках. Однако из-за ограничения скорость воздуха уменьшается, что оказывает уменьшающееся влияние на теплопередачу. С другой стороны, было замечено, что с увеличением высоты трапеции температура падает вдоль ребра, и более низкие значения температуры наблюдаются в области кончика ребра. Это показывает, что при определенном значении трапециевидной высоты теплопроводность не могла возникнуть должным образом, что оказывает уменьшающееся влияние на теплопередачу.

Влияние расстояния между двумя противоположными конвекторами на теплопередачу и распределение температуры было исследовано для диапазона 0 мм ≤ d ≤ 12 мм. Остальные параметры оставались неизменными: H, = 510 мм, t, = 0,50 мм, L, = 37 мм, а конвекторы были размещены в средней части по высоте канала. Влияние расстояния между противоположными конвекторами на теплопередачу показано на рис. 8а. Теплопередача увеличивается с увеличением расстояния и становится почти постоянной для расстояния d ≥ 6 мм.Это происходит из-за большого расстояния между конвекторами, которое не оказывает нагревающего воздействия на воздушный поток за пределами границы и в пространстве между противоположными ребрами. Следовательно, после определенного значения теплопередача почти не изменяется. Однако в диапазоне 0 мм ≤ d ≤ 6 мм теплопередача увеличивается примерно на 17,9%. Наихудший случай был получен для d = 0 мм. Это происходит из-за воздушного потока, который блокируется в области наконечника, следовательно, с уменьшением скорости воздушного потока уменьшается теплопередача.

Рис. 8

a Зависимость теплопередачи на метр длины радиатора от расстояния между двумя противоположными конвекторами, b распределения температуры на разных горизонтальных уровнях 150 мм, 300 мм и 600 мм

Полученные распределения температуры показаны на рис. 8б. Было замечено, что на расстоянии d = 0 мм высокие температуры возникают вокруг концевой части конвекторов; однако вблизи верхней области (участок C – C) возникает холодная область.Как видно из распределений скоростей, происходит обратный поток и наблюдается унос холодного воздуха. Это снижает теплопередачу; следовательно, наименьшая теплопередача была получена при d = 0 мм. На расстоянии d = 12 мм видна холодная зона вне конвекторов. Эта холодная зона находится между двумя противоположными конвекторами. Следовательно, после определенного значения расстояния между противоположными конвекторами теплопередача практически не изменяется.

Ширина кончиков конвекторов была исследована, результаты представлены на рис.9. Увеличение ширины наконечника увеличивает теплопередачу. На рисунке 9b показано, что ширина кончика b = 0 мм образует треугольную область, ограниченную конвектором. Внутри этой треугольной области наблюдаются высокие температуры, а за пределами конвекторов наблюдаются более низкие температуры. Из-за малой площади поток перекрывается, и, кроме того, малая площадь поверхности возникает на кончике конвектора. Это сказывается на общей теплопередаче, поэтому наименьшая теплопередача была получена для b = 0 мм.В противном случае наибольшая теплоотдача получается при b = 12 мм. Увеличение ширины наконечника увеличивает площадь поверхности в области наконечника конвектора. Кроме того, за счет увеличения площади внутри зоны конвектора не перекрывается воздушный поток, что положительно сказывается на теплопередаче.

Рис. 9

a Зависимость теплопередачи на метр длины радиатора от ширины кончика конвекторов, b распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Влияние вертикального расположения Работа конвектора для конвектора высотой H = 510 мм по теплоотдаче представлена ​​на рис.10. Вертикальное распределение температуры по высоте канала и локальный перепад температур между обогреваемой стенкой и воздухом показаны на рис. 10б. Было замечено, что наибольшая теплопередача может быть получена для случая f = 0 мм, когда конвектор расположен в нижней выходной секции ( z = 0 мм) вертикального канала. Теплопередача уменьшается с увеличением вертикального расположения. Для f = 0 мм холодный воздух, поступающий в вертикальный канал, обтекает выступающие поверхности; следовательно, увеличение разницы температур в указанной области увеличивает теплопередачу.По-разному, для f = 90 мм в нижней части канала возникает холодная зона, пока воздушный поток не достигнет конвекторов. Следовательно, происходит уменьшение теплопередачи. На вертикальном уровне z = 0 мм более высокая температура воздуха может быть получена при f = 0 мм; следовательно, разница температур между стеной и воздухом ниже по сравнению с f = 90 мм. Это противоположно для z = 600 мм, где более высокие температуры воздуха имеют место для f = 90 мм; это конвекторы, которые расположены близко к верхней выходной секции.В обоих случаях температура снижается с увеличением высоты по вертикали.

Рис.10

a Зависимость теплопередачи на метр длины радиатора от вертикального расположения конвектора, b Распределение средней температуры на разных горизонтальных уровнях для f = 0 мм и f = 90 мм и температуры распределения на плоскости x z

Идея создания камеры смешения между конвекторами была предложена Myhren и Holmberg [5], где они исследовали влияние камеры смешения на естественную и принудительную конвекцию вентиляционных радиаторов. конвекционные ребра.В настоящем исследовании использовалась высота конвектора H = 510 мм, и процент отсечки использовался в средней части конвекторов, чтобы наблюдать влияние этих смесительных камер на теплопередачу. Ребра конвекции были прерваны в средней части, чтобы создать пространство, которое образовало смесительную камеру. Это отношение расстояния откачиваемой части к общей высоте ребра. Используя такую ​​зону среза конвекционных ребер, можно разрушить изолирующий тепловой пограничный слой, и, кроме того, можно будет использовать меньше материала.Изменение теплопроизводительности по отношению к коэффициентам отключения показано на рис. 11. Увеличение коэффициента отключения снижает теплопередачу, и самая низкая теплопередача была получена для случая без конвекторов, установленных на обогреваемой стене. На рис. 11б наблюдался разрыв пограничного слоя; однако в условиях естественной конвекции уменьшение площади поверхности конвекторов оказывает большое влияние на теплопередачу и, соответственно, на распределение температуры. Следовательно, с увеличением коэффициента отсечки теплоотдача, а также значения температуры, происходящие внутри вертикального канала, уменьшаются.Левый рисунок на рис. 11b показывает, что разница температур для случая без конвекционного ребра наибольшая. Это связано с воздухом, который контактирует только с нагретым воздухом, а за пределами пограничного слоя температура остается на уровне 20 ° C. С другой стороны, для случая c = 50% и c = 0% разница температур между стеной и воздухом почти одинакова для 0 ≤ z ≤ 200 мм. Для z > 200 мм унос холодного воздуха происходит для c = 50% и разница температур увеличивается, тогда как для c = 0% температура воздуха продолжает повышаться, а разница температур уменьшается.

Рис. 11

a Зависимость теплопередачи на метр длины радиатора от коэффициента отсечки конвекторов, b разница температур между стеной и воздухом по высоте канала и температурные контуры на x z Плоскость

Для теплопередачи внутри канала была получена корреляция с использованием полученных результатов моделирования. Метод регрессии наименьших квадратов был использован для получения показателей степени коэффициентов.{1.387}; \, \, 0.25 \, {\ text {mm}} \ le t \ le 0.60 \, {\ text {mm}}; \, \, 25 \, {\ text {mm}} \ le L \ le 80 \, {\ text {мм}}; \\ & 450 \, {\ text {mm}} \ le H \ le 600 \, {\ text {mm}}; \, \, 2 \, {\ text {mm}} \ le d \ le 12 \ , {\ text {mm}}; \, \, 2 \, {\ text {mm}} \ le b \ le 12 \, {\ text {mm}} \\ \ end {align} $$

(13)

Рис. 12

Результаты корреляции исследуемых параметров

Полученная корреляция будет полезна производителям при более эффективном проектировании новых панельных радиаторов.

Электрический плинтус, определение размеров настенных нагревателей с электрическими вентиляторами, электрическое отопление помещений

Электрический плинтус или обогреватель какого размера вам нужен?

1) Измерьте длину и ширину комнаты, чтобы определить общую площадь в квадратных футах.

2) Выберите свой уровень изоляции

  • Плохо – Низкая изоляция (старые дома) – 12,5 Вт на фут
  • Среднее значение – R-11 в стенах и R-19 в потолке – 10 Вт на квадратный фут
  • Полный – R-19 в стенах и R-38 в потолке – 7.5 Вт на квадратный фут

3) При необходимости отрегулируйте.

  • Для потолков выше 8 футов – увеличьте мощность на 25% на каждые дополнительные 2 фута в высоту
  • Используйте в ванной не менее 1000 Вт
  • Если рекомендуемая мощность находится между двумя типоразмерами – выберите большой нагреватель
  • Для более холодного климата (продолжительные зимние температуры ниже 20 ° F) используйте мощность до 15 Вт на квадратный фут

4) Используйте приведенную ниже таблицу, чтобы рассчитать рекомендуемую мощность, или рассчитайте ее самостоятельно, используя этот пример:

Комната шириной 10 футов и шириной 13 футов с потолком 8 футов и средней изоляцией = 10 x 13 = 130, затем 130 x 10 Вт / квадратный фут = 1300 Вт

Размер комнаты
(кв. Фут с потолком 8 футов)
Вт
(плохая изоляция)
Вт
(средняя изоляция)
Вт
(полная изоляция)
20 квадратных футов 250 250 250
40 квадратных футов 500 500 500
60 квадратных футов 750 750 450
80 квадратных футов 1000 1000 750
100 квадратных футов 1250 1000 750
120 квадратных футов 1500 1250 1000
140 квадратных футов 1750 1500 1250
160 квадратных футов 2000 1750 1250
180 квадратных футов 2250 2000 1500
200 квадратных футов 2500 2000 1500
220 квадратных футов 2750 2250 1750
240 квадратных футов 3000 2400 2000

Обратите внимание: все эти числа предназначены для общей информации – каждая установка будет зависеть от многих других факторов.

Калькулятор размера помещения с электрическим отоплением

Конструкция электрического отопления

Наша простая таблица размеров помещения для электрического обогрева идеально подходит для расчета количества обогревателей, необходимого для обогрева одной или двух комнат. Если вам требуется:

  • Проект отопления для всего объекта
  • Таблица размеров помещений в старом здании с плохой изоляцией
  • Таблица размеров помещений для новостройки с очень хорошей изоляцией

Мы рекомендуем вам загрузить нашу форму запроса на проектирование системы отопления после заполнения, отправив ее по электронной почте на адрес sales @ electricpoint.com, мы ответим вам с точным расчетом отопления в течение 14 рабочих дней. Для нескольких объектов, пожалуйста, отправьте нам масштабные чертежи вместе с любыми требованиями к конструкции. Если вам нужна дополнительная помощь или руководство, позвоните нам по телефону 0203 994 5470 или воспользуйтесь нашей контактной формой.

Какой тип обогревателя?

Накопительные обогреватели

идеально подходят для жилых комнат, столовых, холлов, холлов, лестничных площадок и офисов или учебы. Рекомендуемая температура для столовых и жилых комнат составляет 21 ℃, а для офисов и кабинетов – 18 ℃. Для расчетов в офисе загрузите наш справочник по отоплению.Мы настоятельно рекомендуем накопительные нагреватели Dimplex Quantum для максимальной эффективности. Нашим самым продаваемым накопительным нагревателем является серия Dimplex XLE.

Электрические радиаторы и панельные обогреватели идеально подходят для спален, также используются в ванных комнатах, подсобных помещениях, столовых, холлах, офисах, кабинетах, коридорах зимних садов и лестничных площадках. В таблицах ниже указаны размеры комнат для спален, где рекомендуемая температура составляет 18 ℃ (также применимо для офиса), для других типов комнат, пожалуйста, загрузите наше подробное руководство по отоплению.Мы настоятельно рекомендуем электрические радиаторы Dimplex QRAD и панельные обогреватели Dimplex PLXE, которые являются нашими самыми продаваемыми моделями.

Как рассчитать обогреватель какого размера для комнаты?

Наш калькулятор электрического обогрева фактически работает в обратном направлении, а не измеряет скорость накопления тепла в комнате. Мы измеряем, насколько быстро тепло уходит из комнаты (известная как потеря тепла), после чего можно фактически определить правильный размер или количество электрических обогревателей. что потребуется для обогрева комнаты.Определив площадь пола, конструкцию стен и количество внешних стен, мы можем определить общее количество киловатт, необходимых для обогрева комнаты (мы предполагаем, что стандартная высота потолка составляет 2,4 м). Если у вас есть какие-либо различия, пожалуйста, свяжитесь с нами для разработки дизайна. Расчеты в наших таблицах помогут вам выбрать любой обогреватель прямого действия, такой как панельный обогреватель, конвекторный обогреватель, электрический радиатор или современный накопительный обогреватель с номинальной мощностью.

Пожалуйста, выберите тип стены комнаты из представленных ниже вариантов, чтобы найти правильную таблицу размеров отопления:

Гостиные с изолированными стенами с полостями
Гостиные с глухими стенами
Гостиные с массивными стенами

Спальни с изолированными стенами с полостями
Спальни с глухими стенами
Спальни с массивными стенами

Кухни с изолированными стенками полостей
Кухни с полыми стенками
Кухни с массивными стенками

Коммерческое отопление, включая офисы с изолированными стенками
Коммерческое отопление, включая офисы с полыми стенами
Коммерческое отопление, включая офисы с массивными стенами

Жилые комнаты с изолированными пустотелыми стенами
  • Изолированные полые стены
  • Высота потолка 2.4М
  • Комнатная температура 21 ℃
Площадь Количество внешних стен
м2 1 2 3
12 1,12 кВт 1,28 кВт 1,68 кВт
16 1,36 кВт 1,60 кВт 1,92 кВт
20 1.68 кВт 1,92 кВт 2,32 кВт
24 2,08 кВт 2,32 кВт 2,64 кВт
28 2,16 кВт 2,48 кВт 2,96 кВт
32 2,40 кВт 2,72 кВт 3,20 кВт

Жилые комнаты с пустотелыми стенами
  • Стенки полости
  • Высота потолка 2.4М
  • Комнатная температура 21 ℃
Площадь Количество внешних стен
м2 1 2 3
12 1,60 кВт 1,92 кВт 2,48 кВт
16 1,84 кВт 2,32 кВт 2,88 кВт
20 2.32 кВт 2,72 кВт 3,44 кВт
24 2,64 кВт 3,12 кВт 3,76 кВт
28 2,96 кВт 3,44 кВт 4,24 кВт
32 3,28 кВт 3,76 кВт 4,72 кВт

Жилые комнаты с массивными стенами
  • Сплошные стены
  • Высота потолка 2.4М
  • Комнатная температура 21 ℃
Площадь Количество внешних стен
м2 1 2 3
12 1,84 кВт 2,16 кВт 2,88 кВт
16 2,08 кВт 2,48 кВт 3,20 кВт
20 2.64 кВт 3,12 кВт 3,92 кВт
24 2,96 кВт 3,44 кВт 4,32 кВт
28 3,28 кВт 3,92 кВт 4,80 кВт
32 3,52 кВт 4,32 кВт 5,28 кВт

Спальни с изолированными пустотелыми стенами
  • Изолированные полые стены
  • Высота потолка 2.4М
  • Комнатная температура 18 ℃
Площадь Количество внешних стен
м2 1 2 3
8 0,8 кВт 0,9 кВт 1,4 кВт
12 0,8 кВт 1,4 кВт 1,8 кВт
16 0.9 кВт 1,6 кВт 2,1 кВт
20 1,0 кВт 1,8 кВт 2,4 кВт
24 1,0 кВт 1,9 кВт 2,5 кВт

Спальни с пустотелыми стенами
  • Стенки полости
  • Высота потолка 2,4 м
  • Комнатная температура 18 ℃
Площадь Количество внешних стен
м2 1 2 3
8 0.8 кВт 1,0 кВт 1,4 кВт
12 0,9 кВт 1,4 кВт 1,8 кВт
16 1,0 кВт 1,7 кВт 2,1 кВт
20 1,2 кВт 2,0 кВт 2,4 кВт
24 1,2 кВт 2,1 кВт 2.5 кВт

Спальни с массивными стенами
  • Сплошные стены
  • Высота потолка 2,4 м
  • Комнатная температура 18 ℃
Площадь Количество внешних стен
м2 1 2 3
8 0,8 кВт 1.3 кВт 1,7 кВт
12 0,9 кВт 1,8 кВт 2,3 кВт
16 1,2 кВт 2,1 кВт 2,7 кВт
20 1,4 кВт 2,2 кВт 3,1 кВт
24 1,5 кВт 2,3 кВт 3,4 кВт

Кухни с изолированными стенками

Для всех кухонь с изоляцией стен с полыми стенками предпочтительнее прямое отопление.

Кухни со стенками для полостей

  • Сплошные стены
  • Высота потолка 2,4 м
  • Комнатная температура 18 ℃
Площадь Количество внешних стен
м2 1 2 3
10 1,12 кВт 1,6 кВт 1,92 кВт
12 1.36 кВт 1,84 кВт 2,32 кВт
14 1,6 кВт 2,08 кВт 2,48 кВт
16 1,68 кВт 2,32 кВт 2,72 кВт

Кухни со сплошными стенами
  • Сплошные стены
  • Высота потолка 2,4 м
  • Комнатная температура 18 ℃
Площадь Количество внешних стен
м2 1 2 3
10 1.28 кВт 1,68 кВт 2,32 кВт
12 1,52 кВт 2,16 кВт 2,64 кВт
14 1,68 кВт 2,40 кВт 2,88 кВт
16 1,92 кВт 2,64 кВт 3,12 кВт

Коммерческое отопление, включая офисы с изолированными стенками для полостей
  • Сплошные стены
  • Высота потолка 3М
  • Минимальная изоляция крыши 75 мм
  • Комнатная температура 21 ℃
Площадь Количество внешних стен
м2 1 2 3
15 1.68 кВт 2,08 кВт 2,64 кВт
20 2,08 кВт 2,56 кВт 3,12 кВт
25 2,40 кВт 3,04 кВт 3,60 кВт
30 2,88 кВт 3,52 кВт 4,16 кВт
40 3,92 кВт 4,48 кВт 5.36 кВт
50 4,48 кВт 5,28 кВт 6,08 кВт

Коммерческое отопление, включая офисы с пустотелыми стенами
  • Сплошные стены
  • Высота потолка 3М
  • Минимальная изоляция крыши 75 мм
  • Комнатная температура 21 ℃
Площадь Количество внешних стен
м2 1 2 3
15 2.00 кВт 2,56 кВт 3,52 кВт
20 2,40 кВт 3,12 кВт 4,00 кВт
25 2,72 кВт 3,68 кВт 4,56 кВт
30 3,36 кВт 4,24 кВт 5,20 кВт
40 4,40 кВт 5,36 кВт 6.72 кВт
50 4,95 кВт 6,24 кВт 7,44 кВт

Коммерческое отопление, включая офисы с массивными стенами
  • Сплошные стены
  • Высота потолка 3М
  • Минимальная изоляция крыши 75 мм
  • Комнатная температура 21 ℃
Площадь Количество внешних стен
м2 1 2 3
15 2.16 кВт 2,96 кВт 4,08 кВт
20 2,64 кВт 3,52 кВт 4,48 кВт
25 2,96 кВт 4,08 кВт 5,20 кВт
30 3,52 кВт 4,72 кВт 5,84 кВт
40 4,80 кВт 5,92 кВт 7.68 кВт
50 5,28 кВт 6,80 кВт 8,40 кВт

Если вам нужна дополнительная помощь или руководство, позвоните нашей команде профессионалов по телефону 0203 994 5470, напишите нам по адресу [email protected] или воспользуйтесь нашей контактной формой.

% PDF-1.3 % 1 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj >>> / Тип / XObject / Длина 9321 / Матрица [1 0 0 1 0 0] / OPI> >> / FormType 1 >> транслировать / GS4 GS 1 0.6 0 0,059 к 0,9315 1,1689 м 0,9277 1,1689 0,9247 1,1689 0,9236 1,1689 в 0,9191 1,1689 0,9182 1,1666 г. 0,9182 1,1452 0,9182 1,1409 в 0,9182 1,1366 0,9239 1,1366 г. 0,9565 1,1366 0,9623 1,1366 в 0,9681 1,1366 0,9687 1,1405 г. 0,9686 1,1438 л 0,9686 1,1518 0,9616 1,1685 0,9327 1,1689 в 0,9323 1,1689 0,9319 1,1689 0,9315 1,1689 в ж 0 1 0,812 0,039 к 1,2915 1,4906 м 1.2783 1.4937 1.2658 1.4966 1.2547 1.4989 в 1,2529 1,4993 л 1,174 1,5157 1,1044 1,5302 0,9688 1,4638 в 0,9693 1,4642 0,9698 1,4645 0,9702 1.4649 c 1.0298 1.511 1.0539 1.5595 1.0539 1.593 c 1.0539 1.6188 1.0362 1.6499 0.9783 1.6499 в 0,9432 1,6499 0,9085 1,6339 0,8756 1,6094 в 0,8678 1,5962 0,8608 1,5834 0,8581 1,5764 в 0,8565 1,5721 0,8551 1,5681 0,8538 1,5642 в 0,8962 1,6027 0,9329 1,6212 0,9525 1,6212 в 0,9654 1,6212 0,9767 1,6152 0,9767 1,6002 в 0,9767 1,5715 0,93 1,5038 0,8753 1,4565 в 0,8463 1,432 0,8182 1,4188 0,8045 1,4188 в 0,7932 1,4188 0,7819 1,4284 0,7819 1,4469 в 0,7819 1,4487 0,7821 1,4506 0,7823 1,4526 в 0,7823 1,4891 0.8054 1,5362 0,8168 1,5571 в 0,8165 1,5571 л 0,9147 1,7469 л 0,9308 1,7775 0,9429 1,799 0,9582 1,8278 в 0,9582 1,8301 0,9558 1,8325 0,9525 1,8337 в 0,9139 1,8325 0,8495 1,823 0,8286 1,817 в 0,8238 1,8146 0,8238 1,8098 0,8254 1,8062 в 0,8447 1,7966 л 0,8576 1,7906 0,8568 1,7822 0,8423 1,7541 в 0,7433 1,5583 л 0,7288 1,5298 0,7179 1,5047 0,7123 1,4832 в 0,7098 1,476 0,7082 1,4688 0,7076 1,4617 в 0,7049 1,4296 0,7172 1,4026 0,7431 1,3836 в 0,7715 1,3628 0,8155 1,3526 0,8637 1,3557 в 0,9259 1,3598 0,971 1.3789 1,0147 1,3974 в 1.077 1.4238 1.1415 1.4511 1.2489 1.43 в 1,4127 1,3978 1,5144 1,4389 1,5688 1,4758 в 1.4719 1.4485 1.3664 1.4731 1.2915 1.4906 в ж 1 0,6 0 0,059 к 1,2417 1,4093 м 1,1824 1,4209 1,1391 1,4167 1,0999 1,4055 в 0,9791 1,3478 0,8718 1,3086 0,7518 1,3489 в 0,9395 1,2336 1,1142 1,3074 1,282 1,4027 в 1,2689 1,4045 1,2556 1,4065 1,2417 1,4093 в ж 1,316 1,5073 м 1,35 1,4995 1,3879 1,4913 1,4269 1,4873 в 1,5184 1,5395 1,6082 1,5833 1,6975 1,5897 в 1,5472 1,588 1,4238 1,5519 1,316 1,5073 в ж 0.7537 0,8568 м 0,7528 0,8458 0,747 0,8357 0,7301 0,8357 в 0,708 0,8357 0,705 0,8513 0,705 0,866 в 0,705 0,8807 0,7086 0,8963 0,7301 0,8963 в 0,7459 0,8963 0,7526 0,8896 0,753 0,8781 в 0,743 0,8781 л 0,7428 0,8848 0,74 0,8904 0,7301 0,8904 в 0,7168 0,8904 0,715 0,8795 0,715 0,866 в 0,715 0,8525 0,7168 0,8416 0,7301 0,8416 в 0,7417 0,8416 0,7433 0,8497 0,7436 0,8568 в 0,7537 0,8568 л ж 0,7722 0,8951 м 0,7817 0,8951 л 0,7817 0,8432 л 0,8133 0,8432 л 0,8133 0,8368 л 0,7722 0,8368 л 0,7722 0,8951 л ж 0.83 0,8368 0,0096 0,0583 об. ж 0,862 0,8951 м 0,8781 0,8951 л 0,8936 0,8489 л 0,8939 0,8489 л 0,9094 0,8951 л 0,9255 0,8951 л 0,9255 0,8368 л 0,916 0,8368 л 0,916 0,8878 л 0,9157 0,8878 л 0,8985 0,8368 л 0,889 0,8368 л 0,8718 0,8878 л 0,8716 0,8878 л 0,8716 0,8368 л 0,862 0,8368 л 0,862 0,8951 л ж 0,9692 0,8869 м 0,9695 0,8869 л 0,9794 0,8587 л 0,9585 0,8587 л 0,9692 0,8869 л час 0,9407 0,8368 м 0,9508 0,8368 л 0,9565 0,8528 л 0,9813 0,8528 л 0,9869 0,8368 л 0,9969 0,8368 л 0,976 0,8951 л 0,9632 0,8951 л 0.9407 0,8368 л ж 1.0295 0.8368 м 1.0199 0.8368 л 1.0199 0.8888 л 1.0005 0.8888 л 1.0005 0.8951 л 1.0491 0.8951 л 1.0491 0.8888 л 1.0295 0.8888 л 1.0295 0.8368 л ж 1.0658 0.8951 м 1,106 0,8951 л 1,106 0,8888 л 1.0754 0.8888 л 1.0754 0.8705 л 1,1042 0,8705 л 1,1042 0,8641 л 1.0754 0.8641 л 1.0754 0.8432 л 1,1073 0,8432 л 1,1073 0,8368 л 1.0658 0.8368 л 1.0658 0.8951 л ж 1,1944 0,88 м 1,1944 0,8861 1,1915 0,8904 1,1823 0,8904 в 1,1743 0,8904 1,1695 0,8871 1,1695 0,8809 в 1,1695 0,8645 1,2062 0,8743 1.2062 0,853 в 1,2062 0,8395 1,193 0,8357 1,182 0,8357 в 1,1639 0,8357 1,1585 0,8427 1,1585 0,8551 в 1,1681 0,8551 л 1,1681 0,8486 1,1686 0,8416 1,1827 0,8416 в 1,1903 0,8416 1,1962 0,8456 1,1962 0,8519 в 1,1962 0,8684 1,1595 0,8588 1,1595 0,8802 в 1,1595 0,8856 1,1625 0,8963 1,1822 0,8963 в 1,197 0,8963 1,2038 0,8907 1,204 0,88 в 1,1944 0,88 л ж 1,2494 0,8904 м 1,2626 0,8904 1,2644 0,8795 1,2644 0,866 в 1,2644 0,8525 1,2626 0,8416 1,2494 0,8416 в 1,2361 0,8416 1,2343 0,8525 1,2343 0,866 в 1,2343 0.8795 1,2361 0,8904 1,2494 0,8904 в час 1,2494 0,8963 м 1,2279 0,8963 1,2243 0,8807 1,2243 0,866 в 1,2243 0,8513 1,2279 0,8357 1,2494 0,8357 в 1,2708 0,8357 1,2744 0,8513 1,2744 0,866 в 1,2744 0,8807 1,2708 0,8963 1,2494 0,8963 в ж 1,2955 0,8951 м 1,305 0,8951 л 1,305 0,8432 л 1,3366 0,8432 л 1,3366 0,8368 л 1,2955 0,8368 л 1,2955 0,8951 л ж 1,3525 0,8951 м 1,3621 0,8951 л 1,3621 0,8541 л 1,3621 0,8456 1,3657 0,8416 1,3752 0,8416 в 1,3854 0,8416 1,3885 0,846 1,3885 0,8541 в 1,3885 0,8951 л 1,398 0,8951 л 1.398 0,8541 л 1,398 0,8429 1,3904 0,8357 1,3752 0,8357 в 1,3597 0,8357 1,3525 0,8421 1,3525 0,8541 в 1,3525 0,8951 л ж 1,443 0,8368 м 1.4334 0.8368 л 1.4334 0.8888 л 1,4139 0,8888 л 1,4139 0,8951 л 1.4626 0.8951 л 1.4626 0.8888 л 1,443 0,8888 л 1,443 0,8368 л ж 1,4793 0,8368 0,0096 0,0583 об. ж 1,535 0,8904 м 1,5483 0,8904 1,55 0,8795 1,55 0,866 в 1,55 0,8525 1,5483 0,8416 1,535 0,8416 в 1,5217 0,8416 1,52 0,8525 1,52 0,866 в 1,52 0,8795 1,5217 0,8904 1,535 0,8904 в час 1,535 0,8963 м 1,5136 0,8963 1.51 0,8807 1,51 0,866 в 1,51 0,8513 1,5136 0,8357 1,535 0,8357 в 1,5564 0,8357 1,56 0,8513 1,56 0,866 в 1,56 0,8807 1,5564 0,8963 1,535 0,8963 в ж 1,5811 0,8951 м 1,5935 0,8951 л 1,6192 0,8465 л 1,6194 0,8465 л 1,6194 0,8951 л 1,629 0,8951 л 1,629 0,8368 л 1,6158 0,8368 л 1.5909 0.884 л 1,5907 0,884 л 1,5907 0,8368 л 1,5811 0,8368 л 1,5811 0,8951 л ж 1,6841 0,88 м 1,6841 0,8861 1,6812 0,8904 1,6721 0,8904 в 1,664 0,8904 1,6592 0,8871 1,6592 0,8809 в 1,6592 0,8645 1,6959 0,8743 1,6959 0,853 в 1,6959 0.8395 1,6827 0,8357 1,6717 0,8357 в 1,6536 0,8357 1,6482 0,8427 1,6482 0,8551 в 1.6578 0.8551 л 1.6578 0.8486 1.6583 0.8416 1.6724 0.8416 в 1,68 0,8416 1,6859 0,8456 1,6859 0,8519 в 1.6859 0.8684 1.6492 0.8588 1.6492 0.8802 в 1.6492 0.8856 1.6523 0.8963 1.6719 0.8963 в 1,6867 0,8963 1,6935 0,8907 1,6937 0,88 в 1.6841 0.88 л ж 0,9186 1,1165 м 0,9186 1,1194 0,9218 1,1218 0,9257 1,1218 в 0,9319 1,1218 л 0,9618 1,1218 0,969 1,1047 0,969 1,0966 в 0,9691 0,9588 л 0,9691 0,9559 0,9659 0,9535 0,962 0,9535 в 0.9558 0,9536 л 0,9258 0,9536 0,9187 0,9707 0,9187 0,9788 в 0,9186 1,1165 л ж 1,4875 1,1918 м 1.4875 1.1999 1.4803 1.217 1.4504 1.217 в 1.4441 1.217 л 1,4402 1,217 1,4371 1,2147 1,4371 1,2117 в 1,4371 0,9787 л 1,4371 0,9706 1,4443 0,9535 1,4742 0,9535 в 1,4805 0,9534 л 1,4844 0,9534 1,4875 0,9558 1,4875 0,9587 в 1.4875 1.1918 л ж 1,6338 0,9896 м 1.681 0.9896 1.6894 0.9896 в 1.6977 0.9896 1.6971 0.9848 г 1.6971 0.9785 л 1,6971 0,9705 1,6899 0,9534 1,6599 0,9534 в 1,5681 0,9534 л 1,5369 0,9506 1,5318 0.9786 v 1,5318 1,0938 л 1,5318 1,1057 1,5434 1,1218 1,5706 1,1218 в 1,6602 1,1218 л 1,6739 1,1218 1,6956 1,1127 1,6956 1,0938 в 1,6956 1,0396 л 1,6956 1,031 1,6933 1,0183 1,6692 1,0183 в 1.6148 1.0183 л 1.609 1.0183 1.6051 1.0192 1.6051 1.0238 в 1.605 1.0284 л 1.605 1.0509 1.6277 1.0563 1.6385 1.0563 в 1.6467 1.0563 1.6467 1.0652 в 1.6467 1.0763 1.6467 1.0774 г. 1,648 1,0831 1,635 1,0831 в 1.6222 1.0831 1.5886 1.0831 г 1,5823 1,0826 1,5823 1,0774 в 1,5823 0,996 л 1,5809 0,9897 1,5894 0,9897 в 1,5997 0.9897 1,6597 0,9897 г ж 0,8371 1,1217 м 0,7569 1,1217 л 0,7568 1,1913 л 0,7568 1,1994 0,7496 1,2165 0,7197 1,2165 в 0,713 1,2165 л 0,7106 1,2165 0,7071 1,215 0,7071 1,2116 в 0,7071 1,2082 0,7071 0,9838 г 0,7065 0,9534 0,747 0,9534 в 0,7505 0,9534 0,7541 0,9534 0,7577 0,9534 в 0,7577 0,9958 л 0,7577 0,9959 0,7576 0,9959 0,7576 0,996 в 0,7576 1,0787 л 0,7576 1,0816 0,7608 1,084 0,7646 1,084 в 0,8173 1,084 л 0,8212 1,084 0,8244 1,0816 0,8244 1,0787 в 0,8244 0,996 л 0,8244 0,9931 0,8212 0,9907 0,8173 0.9907 c 0,809 0,9907 л 0,809 0,9907 л 0,8074 0,9907 л 0,7968 0,9907 0,7744 0,9854 0,7744 0,9633 в 0,7745 0,9588 л 0,7745 0,9542 0,7784 0,9534 0,784 0,9534 в 0,8385 0,9534 л 0,8758 0,9543 0,8742 0,9872 в 0,8742 1,0913 0,8742 1,0966 в 0,8742 1,1047 0,8671 1,1217 0,8371 1,1217 в ж 1,1817 0,9838 м 1,1823 0,9534 1,1418 0,9534 в 1,1383 0,9534 1,1347 0,9534 1,1311 0,9534 в 1,1311 0,9958 л 1,1311 0,9959 1,1312 0,9959 1,1312 0,996 в 1.1312 1.0787 л 1.1312 1.0816 1.1281 1.084 1.1241 1.084 в 1.0715 1.084 л 1.0676 1.084 1.0644 1.0816 1.0644 1.0787 в 1.0644 0.996 л 1.0644 0.9931 1.0676 0.9907 1.0715 0.9907 в 1.0798 0.9907 л 1.0798 0.9907 л 1.0814 0.9907 л 1,092 0,9907 1,1144 0,9854 1,1144 0,9633 в 1.1143 0.9588 л 1,1143 0,9542 1,1104 0,9534 1,1048 0,9534 в 1.0503 0.9534 л 1.013 0.9543 1.0146 0.9872 в 1.0146 1.0913 1.0146 1.0966 в 1.0146 1.1047 1.0217 1.1217 1.0517 1.1217 в 1.132 1.1217 л 1.132 1.2116 л 1.1327 1.2165 1.1385 1.2165 в 1.1446 1.2165 л 1,1745 1,2165 1,1817 1,1994 1,1817 1,1913 в 1,1817 0,9838 л ж 1.3931 0,9838 м 1,3936 0,9534 1,3531 0,9534 в 1,3496 0,9534 1,3461 0,9534 1,3425 0,9534 в 1,3425 0,9958 л 1,3425 0,9959 1,3425 0,9959 1,3425 0,996 в 1,3425 1,0787 л 1,3425 1,0816 1,3394 1,084 1,3355 1,084 в 1,2828 1,084 л 1,2789 1,084 1,2758 1,0816 1,2758 1,0787 в 1,2758 0,996 л 1,2758 0,9931 1,2789 0,9907 1,2828 0,9907 в 1,2911 0,9907 л 1,2911 0,9907 л 1,2928 0,9907 л 1,3034 0,9907 1,3258 0,9854 1,3258 0,9633 в 1,3257 0,9588 л 1,3257 0,9542 1,3218 0,9534 1,3161 0,9534 в 1,2616 0,9534 л 1,2244 0,9543 1.2259 0,9872 в 1,2259 1,0913 1,2259 1,0966 в 1,2259 1,1047 1,2331 1,1217 1,263 1,1217 в 1,3433 1,1217 л 1,3433 1,2116 л 1,3441 1,2165 1,3499 1,2165 в 1.3559 1.2165 л 1,3859 1,2165 1,393 1,1994 1,393 1,1913 в 1,3931 0,9838 л ж конечный поток эндобдж 7 0 объект > эндобдж 8 0 объект > / ProcSet [/ PDF] / ExtGState >>> / Тип / XObject / Длина 55 / Матрица [1 0 0 1 0 0] / OPI> >> / FormType 1 >> транслировать / GS5 GS q 91,58 0 0 121,98 984,16 575,187 см / Fm1 Do Q конечный поток эндобдж 9 0 объект > эндобдж 10 0 obj > транслировать

Как рассчитать объемы систем с замкнутым контуром

В наших недавних сообщениях в блоге мы рассмотрели различные химические вещества и стандарты, относящиеся к системам с замкнутым контуром.В этом сообщении блога мы делаем шаг назад и рассматриваем одну важную информацию: как рассчитать правильную дозу химикатов для использования в закрытой системе.

К сожалению, компании по очистке воды, с которыми заключены контракты на выполнение различных задач на месте, от промывки до текущего обслуживания и тестирования систем, редко получают эту важную информацию. Поэтому очень полезно знать, как оценивать объемы системы.

Существуют отдельные методы расчета объемов замкнутой системы.Эти расчеты широко используются в отрасли и, хотя и не на 100% точны, дадут работоспособное представление об объемах системы, которые можно использовать для оценки объемов химических веществ, необходимых для обработки.

Метод 1: с использованием номинальной мощности

Большинство чиллеров или котлов систем отопления имеют номинальную мощность в кВт. Обычно это можно найти на табличке на самом заводе оборудования. Если это новая система, то номинальные значения в кВт могут быть указаны установщиком, и их можно будет получить из этой спецификации.

Для коммерческих систем под давлением умножьте номинальную мощность в кВт на соответствующую цифру ниже, чтобы получить оценку объема системы:

  • Системы, состоящие из обогрева по периметру, конвекторов и т. Д. = 6 литров / кВт
  • Системы вентиляции (приточно-вытяжные установки, фанкойлы и т. Д.), Системы охлажденной воды = 8 литров / кВт
  • Стальные панельные радиаторы = 11 литров / кВт
  • Чугунные радиаторы = 14 л / кВт
  • Системы дистанционного отопления в больших многоэтажных зданиях = 20 литров / кВт
  • Теплый пол = 23 л / кВт

Метод 2: использование Systemtrace CC

Компания B&V Chemicals провела обширные испытания и предлагает индикаторный продукт, который можно использовать вместе с подходящим фотометром для точного определения объемов замкнутых систем.Независимо от того, объемом вашей системы примерно 10 000 или 50 000 л, SYSTEMTRACE CC экономичен и прост в использовании и поможет вам лучше контролировать режим очистки воды.

Один литр Systemtrace CC даст 75 мкг / л индикатора при разбавлении в 10 000 литров. Процесс работает следующим образом:

  • Точно отмерьте необходимый объем Systemtrace CC и добавьте его в систему в соответствующей точке дозирования (например, через дозирующую емкость).
  • Система должна быть полностью рециркулирующей и оставлена ​​минимум на 2 часа, чтобы обеспечить равномерное рассеивание индикатора.
  • Затем следует взять пробы из репрезентативных точек системы.Химический индикатор (PTSA) представляет собой флуоресцентный краситель; при облучении УФ-светом он излучает волны с длиной волны 400-500 нм, и его легко измерить с помощью подходящего фотометра.

Для получения дополнительной информации об этом продукте свяжитесь с нашим техническим отделом.

Метод 3: с использованием длины трубопровода

Расчет также может быть выполнен на основе длины трубопроводов, соответствующих диаметров и вместимости любых связанных резервуаров / емкостей. По возможности, разумно ссылаться на исходные схемы проектирования / установки, которые должны включать модификации / обновления исходной системы.

Объём резервуаров:

Прямоугольные резервуары:

Диаметр резервуара мм x длина резервуара мм x высота резервуара мм = объем резервуара в литрах.

Цилиндрические сосуды:

Диаметр резервуара мм / 2 = радиус резервуара мм

(Радиус бака мм2 x 3,14) x высота бака мм = объем бака в литрах.

Внутренний объем чиллера / бойлера обычно указывается на табличке на самом оборудовании.

Для расчета объемов сопутствующих трубопроводов можно использовать приведенную ниже таблицу.

Направляющая для содержимого трубопроводов различных размеров

Размер трубопровода 1 метр Объем в литрах Размер трубопровода 1 метр Объем в литрах
15 мм 0,177 100 мм 7,85
22 мм 0,381 125 мм 12,27
25 мм 0.491 150 мм 17,67
28 мм 0,616 200 мм 31,42
32 мм 0,804 250 мм 49,09
37 мм 1,075 300 мм 70,7
42 мм 1,386 350 мм 96,22
50 мм 1,964 400 мм 125.68
54 мм 2,291 450 мм 159,06
65 мм 3,319 500 мм 196,38
75 мм 4,418 600 мм 282,78
80 мм 5,027

По возможности, фактический объем системы должен быть получен от клиента, и это должно быть отмечено в журнале для этой системы.Для старых систем эта информация вряд ли будет доступна.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
