Калькулятор расчета количества секций чугунного радиатора МС

Несмотря на широкий ассортимент современных теплообменных приборов отопления, привычные всем чугунные радиаторы-«гармошки» вовсе не собираются уходить в небытие. Мало того, производители таких батарей не испытывают никаких проблем со сбытом. Это объясняется отменной надежностью изделий, которые могут служить по полувеку и больше, и высокими показателями теплоотдачи.

Калькулятор расчета количества секций чугунного радиатора МС

Как правильно определиться с количеством секций подобных радиаторов, чтобы обеспечить в помещении комфортные условия проживания? Все зависит от особенностей комнаты, где их планируется установить, и от параметров самих батарей – они могут существенно различаться. Прийти к правильному решению поможет наш калькулятор расчета количества секций чугунного радиатора МС.

Цены на чугунные радиаторы

радиатор чугунный

Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.

Калькулятор расчета количества секций чугунного радиатора МС

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите кнопку “Рассчитать количество секций”

Площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней “розы ветров”

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

– 35 °С и нижеот – 30 °С до – 34 °Сот – 25 °С до – 29 °Сот – 20 °С до – 24 °Сот – 15 °С до – 19 °Сот – 10 °С до – 14 °Сне холоднее – 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или на холодный балкон:

нет одна две

Предполагаемая схема врезки радиаторов отопления

Предполагаемые особенности расположения радиаторов

Радиатор на стене установлен открытоРадиатор сверху прикрыт подоконником или полкойРадиатор сверху прикрыт стеновой нишейРадиатор с лицевой части прикрыт декоративным экраномРадиатор полность прикрыт декоративным кожухом

Модель радиатора МС

МС-140-500 МС-140-500 с внутренним оребрением МС-140-300 МС-110-500 МС-110-300 МС-90-500

Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

  • Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений.

  • Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
  • Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
  • Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
  • «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
  • Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
  • Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
  • Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
  • Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
  • Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
  • Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
  • Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
  • Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
  • Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Подробнее о чугунных радиаторах типа МС

Если есть желание установить эти, хоть и не выдающейся красоты, но зато высоконадежные батареи, рекомендуется познакомиться с ними поближе. Подробнее о чугунных радиаторах МС-140 и их «собратьях» — в специальной публикации нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

2.4

как рассчитать мощность чугунных радиаторов и количество секций

При расчёте тепловой мощности батарей отопления следует придерживаться определённых методик. Согласно им, мощность батарей отопления должна равняться 1 кВт на 10 м² отапливаемой площади. Это позволит компенсировать возможные тепловые потери и сделать отопительную систему более эффективной. В этом соотношении присутствует один нюанс – полученную цифру необходимо умножить на коэффициент 1,15.

Проведение более точных расчётов в большинстве случаев не требуется. В данном случае мы можем наблюдать несколько завышенные цифры при расчёте мощности батарей отопления, но в этом нет ничего страшного. Излишки при заданной площади позволят осуществить точную настройку отопительной системы. Также этим достигается возможность работы системы в низкотемпературном режиме.

Содержание

  • 1 Покупка радиаторов отопления

    • 1.1 Небольшое примечание

  • 2 Выбираем радиатор

    • 2.1 Мощность радиаторов и перепад температур

    • 2.2 Формула расчёта мощности радиаторов

  • 3 Практический пример по выбору радиатора отопления

    • 3.1 Изучение паспорта радиатора отопления

    • 3.2 Практический расчёт мощности

  • 4 Что влияет на теплоотдачу радиаторов

    • 4.1 Размещение радиаторов у окна

    • 4.2 Размещение радиаторов в угловых комнатах

    • 4.3 Применение поправочных коэффициентов

    • 4.4 Влияние способов подключения

  • 5 Что ещё влияет на теплоотдачу?

Покупка радиаторов отопления

При покупке батарей необходимо знать некоторые данные об их мощности. Она указывается в паспортах либо в киловаттах, либо в литрах в минуту. Для того чтобы представлять примерное соотношение, необходимо знать, что 1 кВт приблизительно равен 1 л/минуту.

[nggallery id=54]

Небольшое примечание

Проводя расчёт тепловой мощности используемых радиаторов отопления по площади помещения, необходимо руководствоваться следующими пунктами:

  • Помещения с двумя наружными стенами и одним окном потребуют увеличения теплоотдачи примерно на 20%, что связано с увеличенными потерями тепла;
  • Аналогичное помещение с двумя окнами потребует увеличения тепловой отдачи уже на 30%;
  • Ещё 10% необходимо прибавить в том случае, если окна выходят на северо-восток и север;
  • В расчёт мощности чугунных или каких-либо других радиаторов отопления следует прибавить ещё 5% запаса, если радиатор будет смонтирован в нише;
  • Наличие декоративных экранирующих панелей с горизонтальными прорезями потребует увеличения тепловой мощности на 15%.

Выбираем радиатор

Габариты отопительных приборов указываются в их паспортных данных. Большинство представленных в продаже радиаторов имеют высоту от 20 до 60 см. Если она меньше 20 см, то такой радиатор принято называть плинтусным, но стандартным параметром является высота 60 см.

Современная архитектура предусматривает низкие подоконники и большие окна, из-за чего наиболее распространёнными становятся радиаторы высотой 50 см, и это с учётом того, что между радиатором и подоконником должен присутствовать зазор шириной 5 см. Существуют и более низкие образцы с большим количество секций, но они не всегда удобны для монтажа.

[nggallery id=55]

Мощность радиаторов и перепад температур

Расчёт радиаторов отопления должен производиться с учётом расчётного перепада температуры. Заглянув в паспорт, мы можем увидеть перепад 70/55 градусов и тепловую мощность 1905 Вт. Это означает, что радиатор, остывая с 70 до 55 градусов, отдаст 1905 Вт энергии. Если же производитель указал данный параметр для перепада 90/70, то отдача при перепаде 70/55 будет несколько ниже, что недопустимо для среднетемпературных отопительных систем. В силу этого, для таких отопительных систем необходимо провести перерасчёт.

Формула расчёта мощности радиаторов

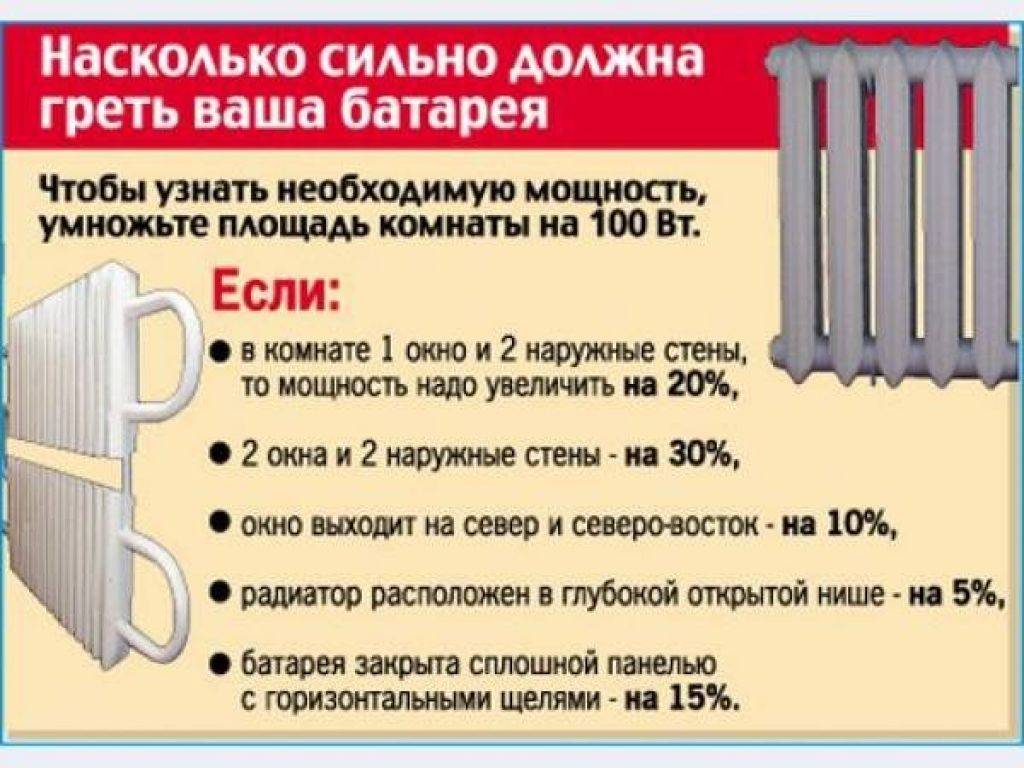

Факторы, влияющие на мощность. Нажмите на фото для увеличения.

Как можно самостоятельно рассчитать мощность радиатора отопления?Для этого необходимо использовать следующую формулу:
Q = k×A×ΔT

Где k – коэффициент теплопередачи, выраженный в Вт/м² °С, параметр А – площадь всех секций радиатора, а ΔT – температурный напор.

Для проведения расчётов потребуется узнать из паспорта мощность радиатора (параметр Q) и ΔT, после чего вычислить значение произведения k×A. Подставляя данные из температурного напора, производим вычисление мощности радиатора для низкотемпературных и среднетемпературных систем. Также в формулу на рис. 82 можно подставить любые другие параметры температурного напора.Как рассчитать необходимое для комнаты количество батарей отопления? Здесь всё зависит от площади комнаты и от мощности применяемых радиаторов.

Практический пример по выбору радиатора отопления

В данном примере попробуем выбрать чугунный или любой другой радиатор для площади 16 м². Следуя обозначенной в самом начале методике, определяем, что суммарная мощность радиаторов должна составлять 1,6 кВт. С учётом коэффициента 1,15 данный параметр составит 1,84 кВт. В магазине выбираем наиболее подходящий образец и внимательно изучаем паспорт.

Изучение паспорта радиатора отопления

Первое, на что необходимо обратить внимание в паспорте, это мощность радиатора. Также нам понадобится значение температурного напора – в паспорте указано 60°С (90/70). Но наша отопительная система будет работать с температурным напором всего 30°С а низкотемпературном режиме (55/45). Предполагается, что отопительная система будет оснащена продвинутой системой регулировки температуры теплоносителя.

Практический расчёт мощности

Мощность теплоотдачи в зависимости от типа подключения. Нажмите на фото для увеличения.

По формуле Q = k×A×ΔT определяем, что значение k×A составит 31,75 Вт/°С. Подставляя данные в параметр ΔT (55 или 45 °С), получаем мощность 965 Вт, чего явно недостаточно. Следовательно, нам потребуются радиаторы с большим количеством секций. Одновременно с ростом количества секций возрастает и параметр площади батареи. Также можно обратить внимание на другие модели радиаторов, которые могут выдать нужную мощность при небольшой площади. Для низкотемпературных систем с ΔT = 30 °С радиаторов с температурным напором 60°С будет недостаточно в любом случае – их площадь нужно будет увеличивать вдвое.

Проводя расчёт тепловой мощности чугунных радиаторов отопления, необходимо учитывать и те данные, которые были указаны в примечании. Сам процесс расчёта предельно прост, в чём можно убедиться самостоятельно, разобрав пару практических примеров.

Расчёт необходимого количества секций батарей отопления вычисляется по похожей методике. Здесь учитываются параметры каждой из секций. Расчёт количества радиаторов при монтаже системы отопления производится исходя из вычисленной мощности батарей и количества окон.

Что влияет на теплоотдачу радиаторов

Существует два влияющих на теплоотдачу фактора. В первую очередь, к ним следует отнести способ подключения к отопительной системе. Также особое значение имеет местоположение отопительного прибора.

Размещение радиаторов у окна

Установка под окном. Нажмите на фото для увеличения.

Как бы ни хвалили производители свои окна, но они всё равно не обеспечивают должной защиты от тепловых потерь. Будучи размещённой под подоконником, батарея создаёт тепловую завесу из поднимающегося вверх горячего воздуха. В результате этого холод практически не проникает в жилые помещения. Конвекционные потоки способствуют перемешиванию холодного и горячего воздуха в помещении, улучшая прогрев.

Проводя расчёт необходимого количества чугунных секций батарей отопления, следует учитывать, что ширина самой батареи не должна быть меньше 50% ширины окна. Ещё лучше, если данные параметры будут совпадать. Что касается вертикальных осей окна и батареи, то они не должны отклоняться более чем на 50 мм.

Размещение радиаторов в угловых комнатах

Проводя расчёт тепловой мощности батарей отопления и проектируя отопительную систему, необходимо не забывать о некоторых особенностях угловых комнат. В них стояк должен располагаться в самом углу. Это обеспечит стенам надёжную защиту от почернения, возникающего в результате накопления сырости – углы зданий всегда подвергаются мощным атакам холодного воздуха. Помимо этого, в некоторых случаях вдоль глухих стен устанавливаются дополнительные батареи.

Применение поправочных коэффициентов

Отопительные приборы принято размещать так, чтобы их можно было беспрепятственно осматривать, ремонтировать и чистить. Использование декоративных экранов потребует внесения дополнительных корректировок, указанных в начале статьи.

Влияние способов подключения

Теплоноситель может подходить к отопительным приборам как с одной, так и с разных сторон. В последнем случае мы можем наблюдать более высокую теплопередачу. Недостатком такого способа подключения является сложность конструкции. Если же в комнате установлены батареи с количеством секций более 20, либо два и более соединённых друг с другом радиаторов, то используется схема подключения с противоположных сторон.

Что ещё влияет на теплоотдачу?

При использовании многоярусной установки (например, по этажам), теплоноситель должен течь сверху вниз. Если сделать обратную подачу (снизу вверх), уровень теплоотдачи несколько снизится. Аналогичным образом на эффективность теплоотдачи влияют термостатные вентили, регулирующие прохождение теплоносителя.
