Расчёт мощности радиаторов отопления

При замене или первоначальной установке радиаторов отопления, самым главным критерием является теплоотдача отопительных приборов, или другими словами – ключевым фактором является то, чтоб после установки батарей зимой было тепло. И так, сегодня мы рассмотрим такие вопросы:

  • Как правильно рассчитать мощность радиаторов?
  • Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?
  • Как размер и материал радиатора влияет на его теплоотдачу?
  • Как посчитать необходимое количество радиатор по площади помещения?
  • Как посчитать необходимое количество радиаторов по СНиП?

Итак, как же рассчитать необходимую мощность радиатора?


Для просчета радиаторов многие используют весьма незамысловатую формулу – 100 Ватт на один метр квадратный.

В таком случае, что может быть проще – умножаем длину комнаты на её ширину (получаем площадь) и умножаем полученное число на 100. Теперь звоним в магазин по продаже отопительного оборудования и говорим, что нужен радиатор мощностью в столько-то Ватт (полученное число) и «Вуаля!»  Но не все так просто, этот способ хоть и есть самым распространённым, но не учитывает многих факторов (высота потолка, площадь остекления, материал и качество окон, количество наружных стен в помещении, материал и толщина стен и т. д.). И самым важный фактор – это разница в требуемой и фактической температуре теплоносителя. Допустим, мощность стального панельного радиатора 22 типа, размерами 500 (высота, мм) на 1000 (длина, мм) – 1470 Вт, при показателях температуры 75/55/20 (где 75 – температура подачи, 55 – температура обратки, 20 – необходимая температура в помещении). Соответственно, если показатели температуры будут меньше, то и мощность радиатора также будет меньше.
На примере этого же радиатора рассмотрим, как это выглядит на практике. В помещении площадью в 15 кв. м., с высотой потолка до трех метров, шириной окна до 1,5 м и площадью остекления до 2 м, с не более чем одной наружной стеной и температурой в теплоносителе 75/55 градусов – этого отопительного прибора будет достаточно. Но, при нарушении какого-либо из этих условий, данной батареи может не хватать и тогда нужно выбирать радиатор больше по габаритам (высоте, ширине, глубине). Если учесть все необходимые параметры, то можно подобрать необходимый радиатор и не беспокоится о холодном «зимовании», но если радиатор изначально подобран неправильно, то это чревато низкой температурой в комнате и срочной заменой отопительного прибора (что по затратам приравнивается к покупке нового радиатора). Что же делать, чтобы избежать таких неприятностей? Ответ на этот вопрос выплывает из ответа на
«Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?»


Как известно – «каждый должен заниматься своим делом». Специалисты нашего магазина «Отопление дома» не только продают отопительные приборы, но и с удовольствием помогут рассчитать правильное количество секций (в секционном радиаторе) и необходимые размеры (в панельном радиаторе), при чем сделают это совершенно бесплатно. Для просчета Вам необходимо позвонить по одному из номеров (066)115-20-08 (096)199-83-22, оставить заявку на электронной почте

[email protected], или приезжайте к нам в офис г. Киев ул. Волынская 48/50.


Размер и материал радиаторов отопления

Радиаторы отопления отличаются не только габаритами и материалом изготовления, но и техническими характеристиками. Секционные радиаторы (биметаллические, алюминиевые) обладают более высокой теплоотдачей, чем панельные радиаторы (стальные, медно-алюминиевые), при одинаковых габаритах. Так, например, 8 секций радиатора Global Vox 500 (общая ширина 800 мм), при одинаковой температуре, будет иметь больше теплоотдачу чем панельный радиатор Purmo h500 C22 Compact, шириной 800 мм. В свою очередь, панельные радиаторы подойдут больше, при условиях низкой температуры теплоносителя (например, при использовании конденсационного котла). У радиаторов из одного материала, теплоотдача зависит непосредственно от его размеров. Пример, стальной радиатор высотой 500 обладает большей теплоотдачей, чем стальной радиатор высотой 300 (при одинаковой ширине и глубине), а алюминиевый радиатор с межосевым расстоянием 500 обладает большей мощностью, чем его «сородич» с межосевым 300.


Как посчитать необходимое количество радиаторов по СНиП?

Согласно СНиП (строительные нормы и правила), а именно разделу 2.04.05-91 (отопление, вентиляция и кондиционирование) показатель мощности радиаторного отопления не должен быть ниже, чем 41 Ватт, на 1 кубический метр помещения. Например, для того чтобы рассчитать мощность радиатора на помещение с высотой потолка 3 метра, длиной и шириной 5 и 4 (соответственно) необходимо:

3*5*4=60 (кубических метров) умножить на 41, 60*41=2460 Вт – мощность необходимого радиатора.

Этот просчет является более точным, чем по площади помещения, но имеет те же недостатки (за исключением учета высоты потолков), поэтому прежде чем полностью доверится этой системе, рекомендуем обратиться к профессионалам.

Итог:

Радиаторы отопления – это важная часть отопительной системы и именно от их правильного просчета зависит на сколько тепло и уютно будет в Вашем доме или квартире. Поэтому, прежде чем доверится онлайн калькуляторам расчета мощности радиаторов отопления, обратитесь к специалистам и будьте уверены – что зима пройдет комфортно!


Расчет радиаторов отопления по площади помещения – инструкция

Перед покупкой батарей необходимо сделать расчет радиаторов отопления по площади. Тепловая мощность определяет рабочий потенциал устройств. Например, нехватка теплоотдачи чревата слабым обогревом помещений. Излишки мощности приводят к увеличению расходов на отопление и бессмысленной трате тепла. Разберем несколько методов расчета радиаторов отопления для организации эффективной системы обогрева.

Содержание статьи

  • Что нужно для расчета секций
  • Стандартный расчет батарей
  • Особенности расчета для нестандартных помещений
  • Максимально точный способ расчета радиаторов

Что нужно для расчета секций

При выпуске радиаторов производители изначально просчитывают мощность устройств и оптимальный показатель на 1м2. К примеру, нормой считается 100 Вт на обогрев 1 квадратного метра комнаты с высотой потолков в (до) 3 м. Но это очень приблизительные значения, поскольку не принимается во внимание разница потолков в разных комнатах, возможные теплопотери. Порой погрешности без учета этих факторов доходят до 50%.

Таким образом, перед расчетом секций нужно учесть следующее:

  1. Мощность 1 секции радиатора. Например, теплоотдача алюминиевой батареи с межосевым расстоянием 500 мм составит 185 Вт.
  2. Температура теплоносителя. Если подбираете радиатор отопления для автономной системы частного дома, можно сделать самостоятельные замеры. В случае с централизованной системой теплоснабжения можно также провести замеры или уточнить данные в управляющей компании.
  3. Высота потолков. Логично, что чем они выше, тем больше должна быть мощность. Рекомендуется применять поправочные коэффициенты для расчета секций. Например, если потолок 3 метра, полученные при подсчете результаты умножьте на 1,05. При высоте 3,5 коэффициент будет 1,1. И так далее. Более подробно рассмотрим коэффициенты чуть далее.

Стандартный расчет батарей

Сперва рассмотрим самый простой (универсальный) вариант проведения расчетов. Отталкиваемся от ранее упомянутого значения 100 Вт мощности на обогрев 1 квадратного метра помещения. В нашей ситуации имеем простую формулу:

K=S/U*100

К — нужное количество секций радиатора отопления;

S — площадь комнаты;

U — мощность 1 секции отопительного прибора.

Пример расчета секций для помещения площадью 15 м2. Берем алюминиевый радиатор «Теплоприбор» с межосевым расстоянием 500 мм и теплоотдачей 185 Вт. Подставляем показатели в формулу и считаем:

К=15/185*100

Получаем 8,10 (с округлением 8).

Результат расчета: потребуется 8 секций.

Познакомьтесь с радиаторами теплоприбор

Смотреть видео

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

– функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

– на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Особенности расчета для нестандартных помещений

Если в помещении потолки слишком высокие или низкие, потребуется использовать немного иной подход к расчету секций. Здесь будем брать за основу утверждение, что прогреть 1м2 пространства сможет 41 Вт тепловой отдачи.

Применяем формулу A = B x 41, в которой:

А — требуемое количество секций;

В — объем помещения (длина х ширина х высота).

Например, объем комнаты длиной 5 м, шириной 4 м и высотой 3 м составит 60 м3.

Оптимальный показатель тепловой мощности рассчитываем путем умножения объема комнаты на ранее упомянутые 41 Вт.

60 х 41 = 2460 Вт

Для примера используем тот же алюминиевый радиатор АР1-500 на 191 Вт.

Считаем: 2460 : 191 = 12,8.

С округлением получается 13 секций радиатора отопления.

Почему округлять нужно в большую сторону? Все дело в том, что иногда производители в технических документах указывают теплоотдачу, немного превышающую реальные показатели.

Максимально точный способ расчета радиаторов

Ни один из упомянутых выше способов не даст точных результатов расчетов, поскольку не учитывает множество факторов. Для уточненных расчетов используется формула с поправочными коэффициентами.

В=100 Вт/м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7

В — общее количества тепла, нужное для отопления комнаты;

S — площадь помещения, для которого ведется расчет.

К1, К2, К3… — поправочные коэффициенты:

1. К1 — особенности остекления. Если в комнате обычные окна с двумя стеклами, используйте 1,27. Для двойного и тройного стеклопакета значения будут 1,0 и 0,85 соответственно.

2. К2 — теплоизоляция стен. Слабое утепление вынуждает использовать коэффициент 1,27. Если оно хорошее, умножайте на 1,0. Для отличной теплоизоляции К составит 0,85.

3. К3 — площадь окон и поверхности пола в помещении. Если соотношение составит 50%, принимайте К 1,2. Для 40% — 1,1, а для 30% — 1,0. И так далее.

4. К4 — средний температурный показатель на улице в самый холодный период. Зимой температура опускается до -35 градусов? Используйте коэффициент 1,5. Если -25 = 1,3. Для показателя до -20 — 1,1. С каждыми 5 градусами вниз отнимайте 0,2 от коэффициента.

5. К5 — количество наружных стен. Для одной поверхности используйте К 1,1. Если две стены выходят наружу, увеличьте его на 0,1. При трех — еще на 0,1.

6. К6 — состояние комнаты выше. Если над помещением расположен холодный чердак, коэффициент составит 1,0. Для отапливаемого — 0,9. Если это квартира — 0,8.

7. К7 — высота комнаты. Потолки 2,5 м предусматривают коэффициент 1,0. Для 3-метровых он составит 1,05. Дальше с каждым 0,5 метром повышайте К на 0,05.

Представим, что у нас такие условия: комната 15 м2 с двумя стеклопакетами на окнах, умеренной теплоизоляцией стен, площадью остекления 30%, средней температурой зимой -25 градусов, двумя наружными стенами, жилой квартирой выше и потолками 2,5 м.

Теперь выполним расчеты с учетом поправочных коэффициентов:

В = 100 Вт/м2 х 1,0 х 1,0 х 1,0 х 1,3 х 1,2 х 0,8 х 1,0

Получили 124,8. Округляем и имеем 125 Вт/м2 – уже не стандартные 100 Вт, как получили по упрощенному расчету.

Остается умножить результат на площадь помещения (125 х 15 м2 = 1875) и разделить на мощность 1 секции – 185 Вт. Получаем 10,1 и округляем до 10.

Как видите, нам нужно не 8 секций, а 10. При упрощенном расчете необходимая отопительная мощность батарей получилась заниженной.

Совет: если устанавливаете терморегулирующую аппаратуру, то нужно еще увеличить расчетную мощность батареи на 15 – 20%.

Видео о радиаторах отопления

Вам будет интересно

Как самостоятельно рассчитать количество радиаторов отопления?

Допустим у Вас помещение   площадью 18 кв. метров (длина – 6 метров, ширина – 3метра, высота 2.6 метра /стандартная комната в пятиэтажном доме построенном в советские времена/)

Первое. Рассчитываем объем комнаты ( 6м.х3м.х2,6м=46,8м.куб.)
Второе. Для обогрева одного куб.м. в климатических условиях средней полосы России  необходима тепловая мощность 41 ватт. Умножаем объем V на 41 ( 46.8х41=1918,8 вт.). Округляем полученный результат до 1900 вт.

Как определить необходимое количество?

Очень просто. У любого радиатора отопления непосредственно на упаковке или в документации имеется техническая информация о тепловой мощности радиатора. Например, на нашем сайте в каждом типе радиаторов имеется таблица с указанием тепловой мощности определенного радиатора, его геометрических размеров и цены.

Что такое тепловая мощность радиатора

отопления?

Это то количество тепловой энергии, которую способен он отдать со своей поверхности во внешнюю среду в определенных температурных интервалах, которые указываются в его технических характеристиках. Производители радиаторов обычно завышают на свои изделия тепловую мощность. Поэтому, для надежности лучше прибавить к расчетной мощности радиатора 20%. Получаем конечную тепловую мощность для квартиры указанных размеров с одним окном 1900 Вт.+20%.=2280 Вт или 2,3 Киловатта.

Внимание! Как быть, если ваша квартира очень «холодная». Например, она находится на северной стороне дома, у нее несколько окон или не застекленный балкон, стены недостаточно утеплены и она находится на последнем этаже и т.д.

В этом случае вместо 41Вт на 1куб.м необходимо сделать поправку на повышенный коэффициент 47 Квт. Получаем следующие расчеты. Умножаем объем (вместо 41Вт применяем 47Вт),  46.8 м.куб х47 Вт= 2200вт.)

Поэтому Вам необходим радиатор отопления с более большой теплоотдачей, которая равна 2,2 Киловатта. Рекомендуем опять же для надежности прибавить 20% к полученному результату 2,2Квт +20%=2.64Квт. В этом случае  Вы уже точно не замерзнете. Поверьте, лучше купить радиаторы с запасом мощности, чтобы в дальнейшем не жалеть не о чем – это факт проверенный временем. Погода  в последнее время становится абсолютно непредсказуемой.


Еще один, упрощенный способ расчета тепловой мощности. Тепло, которое отдают радиаторы отопления  помещению, в среднем равны 1Квт. мощности на 10кв. метров помещения. К этому показателю необходимо прибавить еще 15%.Этот метод предполагает  более завышенный  метод расчета по тепловым показателям, зато в этом случае можно уменьшить тепловой режим радиаторов  различными методами. В наших климатических условиях расчет с запасом  просто необходим. Лучше перестраховаться лишний раз. Как говориться, легче убавить, чем прибавить. Переделывать и добавлять всегда дороже.

Для первоначальной оценки этих методов вполне достаточно. Каким образом можно регулировать теплоотдачу  радиаторов отопления? Регулировка может быть автоматической и ручной. Для автоматической – устанавливаются специальные приборы,  контролирующие установленный диапазон желаемой температуры. При ручной регулировке применяются термостатические вентили, устанавливаемые непосредственно на сам радиатор. Они регулируют поток теплоносителя (вода, антифриз)  в заданной температуре с тем расчетом, чтобы  был достигнут наилучший показатель теплообмена на всех участках радиатора.



Существуют другие, более точные методы расчета, которыми пользуются специалисты, где учитывается следующее:

1. Температурные показатели региона

2. Общие тепловые потери поверхностей отапливаемого помещения

3. Схема подключения радиаторов отопления.

4. Количество окон в помещении, их размер и количество камер.

5. Кратность воздухообмена  отапливаемого помещения с улицей и другими смежными помещениями в доме.

6. Расчётную температуру подачи  теплоносителя и  ее обратные показатели.

7. Скорость циркуляции теплоносителя.

8. Тепловая мощность  радиатора и его температурный режим  указанные производителем.

9. Давление в системе отопления.

10. Другие показатели, которые необходимо учесть при индивидуальном  или многоэтажном строительстве.

Что необходимо учесть перед покупкой радиаторов отопления?

Отдача тепла в помещение зависит от того, в каком месте расположены радиаторы и способ их подключения к системе теплоснабжения. В первую очередь радиаторы отопления необходимо установить под окнами, именно в этом месте  будут самые большие тепловые потери, которые необходимо учитывать. Нагретый  воздух, поднимаясь вверх, создает вертикальную тепловую завесу и препятствует распространению холода от окна внутрь помещения.  Смешиваясь с холодным воздухом, конвекция становится гораздо сильнее, что способствует очень быстрому прогреванию всего помещения.


Учтите, что  расстояние от пола до радиатора и от радиатора до подоконника  должно быть  в пределах 100мм. Самый лучший вариант, когда  радиатор будет на всю ширину проема, меньше можно, но  не менее 50% от ширины. Подоконник  лучше делать не широким, для того чтобы теплый воздух поднимался  ближе к стеклу.

В комнатах, которые находятся в углу дома, вдоль наружных «глухих» стен желательно разместить дополнительные радиаторы, как можно ближе к углу. Стояки  отопления необходимо размещать по углам помещения, где наиболее холодные места. Этим самым, внутренние стороны углов  не будут промерзать и отсыревать.

Надеемся, что эта информация  поможет Вам самостоятельно подсчитать необходимое количество радиаторов (секций) для вашего дома. Удачи.

Расчет радиаторов отопления – способы и коэффициенты

Расчет количества секций радиаторов отопления

Радиаторы отопления — это самый распространенный отопительный прибор, который устанавливается в жилых, общественных и производственных помещениях. Он представляет собой полые внутри элементы, заполненные теплоносителем. Через них тепловая энергия поступает в помещение для его обогрева. При выборе радиаторов необходимо в первую очередь обращать внимание на два технических показателя. Это мощность прибора и выдерживаемое им давление теплоносителя. Но чтобы окончательно определиться с температурным режимом помещения, необходимо провести точный расчет радиаторов отопления.

Сюда входит не только количество самих приборов и их секций, но и материал, из которого они изготовлены. Современный рынок отопительного оборудования предлагает огромный ассортимент батарей с разными техническими характеристиками. Главное, что нужно знать — это возможности одной секции батареи, а именно, ее способность выделять максимальное количество тепловой энергии. Этот показатель и ляжет в основу проводимого расчета для всей системы отопления.

Содержание

  1. Проведем расчет
  2. Коэффициенты корректировки мощности
  3. Определяем количество секций одного радиатора

Проведем расчет

Зная, что на 1 квадратный метр площади помещения необходимо 100 ватт тепла, можно легко подсчитать и количество необходимых радиаторов. Поэтому вначале нужно точно определить площадь комнаты, куда будут устанавливаться батареи.

Обязательно учитывается высота потолков, а также количество дверей и окон — ведь это проемы, через которые тепло улетучивается быстрее всего. Поэтому материал, из которого изготовлены двери и окна, также идет в расчет.

Теперь определяется самая низкая температура в вашем регионе и температура теплоносителя в это же самое время. Все нюансы рассчитываются с помощью коэффициентов, которые занесены в СНиП. С учетом этих коэффициентов можно высчитать и мощность отопления.

Быстрый расчет производится простым умножением площади помещения на 100 ватт. Но это будет не точно. Для коррекции и используются коэффициенты.

Коэффициенты корректировки мощности

Их два: уменьшения и увеличения.

Коэффициенты уменьшения мощности применяют следующим образом:

  • Если на окнах установлены пластиковые многокамерные стеклопакеты, то показатель умножается на 0,2.
  • Если высота потолка меньше стандартной (3 м), то применяется понижающий коэффициент. Его определяют как отношение фактической высоты к стандартной. Пример — высота потолка равна 2,7 м. Значит, коэффициент рассчитывается по формуле: 2,7/3 = 0.9.
  • Если отопительный котел работает с повышенной мощностью, то каждые 10 градусов вырабатываемой им тепловой энергии понижают мощность отопительных радиаторов на 15%.

Коэффициенты увеличения мощности берутся во внимание в следующих ситуациях:

  1. Если высота потолка выше стандартного размера, то коэффициент подсчитывается по той же формуле.
  2. Если квартира является угловой, то для повышения мощности отопительных приборов применяется коэффициент 1,8.
  3. Если радиаторы имеют нижнее подключение, то к расчетной величине прибавляют 8%.
  4. Если отопительный котел понижает температуру теплоносителя в самые холодные дни, то на каждые 10 градусов понижения необходимо увеличение мощности батарей на 17%.
  5. Если иногда температура на улице достигает критических отметок, то придется увеличивать мощность отопления в 2 раза.

Определяем количество секций одного радиатора

Секции оборудования

Специалисты предлагают несколько вариантов расчета количества радиаторов отопления и их секций.

Первый — это так называемый обыкновенный способ. Он самый простой. Обычно в паспорте или сертификате качества, которые выдают как сопроводительный документ к каждому изделию, установлены технические параметры. Здесь можно найти информацию о том, какую мощность имеет одна секция радиаторов отопления.

К примеру, она равна 200 ватт. Высчитывается мощность, необходимая для обогрева комнаты, с учетом понижающих и повышающих коэффициентов. Предположим, что она равна 2400 ватт.

Теперь производятся чисто математические выкладки: 2400/200 = 12. Это и есть количество секций, которые необходимо установить в данной комнате. Можно использовать одну 12-секционную батарею или две 6-секционные.

Второй вариант — производится расчет с учетом прогревающей способности одной секции для определенного объема пространства. Для этого высчитывается полный объем комнаты и делится на показатель объемного прогревания секции.

Расцветка оборудования отопления

Третий — примерный расчет, которым пользуются мастера, исходя из своего личного опыта. Все батареи отопления имеют практически одинаковые размеры. Отличия есть, но незначительные. Так вот было замечено, что при высоте потолка в 2,7 метра, одна секция может обогреть площадь, равную 1,8 квадратным метрам.

Например, комната имеет площадь 25 м2. Проводим расчет: 25/1,8=13,8. То есть, 14 секций необходимо будет установить.

Как видите, провести расчет батарей отопления не так уж и сложно. Здесь важно учесть все параметры, которые влияют на саму систему. Правда, иногда сделать это бывает сложно.

Поэтому совет: привлекайте к данному процессу профессионалов — ведь небольшая ошибка или минимальный недочет могут привести к нежелательной ситуации. Вам будет просто не комфортно в квартире или доме зимой — когда температура воздуха не доходит до комнатной.

Читайте далее:

Расчет количества секций радиаторов отопления

При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.

Расчет количества секций радиаторов отопления

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
  2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
  3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

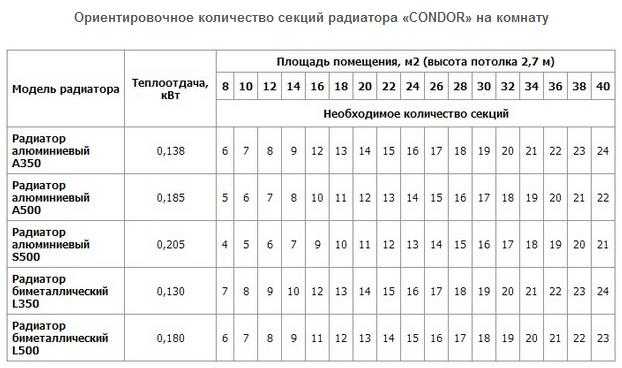

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:



Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

  • Находится в панельном или плохо утепленном доме;
  • Находится на первом или последнем этаже;
  • Имеет больше одного окна;
  • Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Пример расчета:

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
  5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей.

Радиатор отопления

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями  производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 1, средняя оценка: 5,00 из 5)

Загрузка…

Как рассчитать батареи на комнату: методика с примерами

Выясним, как рассчитать количество батарей на комнату, потому что одной из наиболее важных составляющих комфортного микроклимата в квартире является оптимальная температура внутри. Обеспечить нормальное прогревание всех помещений можно только правильно организовав систему отопления. Для этого ее следует грамотно спроектировать рассчитать и смонтировать. Независимо от того, проектируется система радиаторов нового частного дома или ремонтируемую квартиру, следует правильно ее сбалансировать и серьезно подойти к выбору и расчету всех элементов.

Содержание статьи:

  • Расчет радиаторов отопления по площади помещения
  • Как рассчитать батареи на комнату

Современный рынок предлагает большое количество самых разнообразных вариантов организации системы отопления. Но зачастую владельцы домов выбирают классическую схему с радиаторами, размещенными вдоль стен, и теплоносителем, циркулирующим по соединяющим их трубопроводам. При всей простоте данной схемы следует правильно выбрать радиаторы. Они зависят от объема комнаты, расположения стен и многих других факторов.

Проекты систем конвекторов основаны на требованиях строительных норм и выполняются специалистами. Но, при желании, упрощенные обсчеты параметров батарей можно выполнить самостоятельно.

Пригодится: узнайте размеры радиаторов отопления для увеличения точности вычислений количества батарей

Расчет радиаторов отопления по площади помещения

В подобных вычислениях в качестве стандартного значения тепловой энергии, достаточной для обогрева, принимают 100Вт на 1 кв. м. Таким образом необходимая теплоотдача радиатора (Q) равна метражу комнаты (S), умноженной на 100.

Q = S х 100

Данная формула актуальна при применении неразборных батарей отопления. Если планируется использовать радиатор с возможностью изменения количества секций, необходимо посчитать требуемое количество секций (N). Для этого полученное цифру делят на удельную тепловую мощность одной секции (Qус). Этот параметр указывается в документации на каждый элемент.

N = Q/Qус

Выполнение расчета количества секций радиаторов отопления по площади не требуются какие-то специфические знания и навыки. Достаточно просто измерить метраж с помощью рулетки и изучить технический паспорт на выбранные конвекторы. Поиск в сети Интернет поможет найти таблицы, где приведены приблизительные значения для разных комнат в зависимости от типа батареи.

Приведенные в статье формулы позволяют вычислить необходимую мощность батарей стандартных квартир с высотой потолков (h) около 2,7 м. Если в вашей квартире нестандартные потолки, потребуется более точно определить объем комнаты. В этом случае формула вычисления дополняется средней мощностью на 1 куб. м. Для панельных зданий она принимается равной 41 Вт, для кирпичных – 34 Вт.

Q = S × h× 40 ( 34 )

Вам в помощь: виды батарей отопления и почему не стоит покупать полюбившийся чугун

Как рассчитать батареи на комнату

Для более точных расчетов в приведенную выше формулу вводятся различные коэффициенты, отвечающие за разные конструктивные особенности зданий и помещений, для которых проводятся вычисления. Они обозначаются заглавными латинскими буквами от A до J, с ними итоговая формула принимает следующий вид:

Q = S × 100 × А × В × С × D× Е × F× G× H× I× J

Буквой «A» обозначается количество внешних стен. Для комнаты с:

  • одной внешней стенкой множитель принимается равным 1,
  • 2-х – 1,2;
  • 3-х – 1,3;
  • 4-х – 1,4.

Коэффициент «B» отвечает за ориентацию здания относительно сторон света. Чем меньше солнечного света поступает в жилье за сутки, тем больше теплопотери. Чаще всего мало прямых солнечных лучей попадает в комнаты, расположенные на северной и восточной стороне дома, поскольку солнечные лучи проникают туда только рано утром или не проникают совсем. Для этих помещений значение B принимается соответствующим 1,1. Комнаты на южной и западной сторонах здания прогреваются значительно дольше и эффективнее. Поэтому для них B=1.

Значение показателя «C» зависит от степени утепленности стен. За единицу в этом случае принят уровень теплоизоляции кирпичной толщиной в 2 кирпича. Если стенки ничем не утеплены, то значение показателя утепленности составляет 1,27, максимальному уровню утепления соответствует C=0,85.

Буквой «D» обозначается коэффициент, который зависит от климатических особенностей местности. Он характеризует среднюю температуру воздуха в регионе в холодное время года. Чем ниже опускается столбик термометра на улице зимой, тем больше эта величина. При средней зимней температуре до -10°С его номинал принимается равным 0,7. Если зимой не бывает морозов ниже -15°С, то множитель D равен 0,9. При морозах от -25°С до -35°С D=1,3, при более низкой температуре его принимают за 1,5.

Узнайте: какие радиаторы отопления лучше для автономной или центральной системы отопления

Значение коэффициента, который обозначается заглавной буквой «E», позволяет учесть влияние высоты потолков на расчет радиаторов отопления. Как говорилось ранее за среднюю цифру данного параметра взяты комнаты стандартных размеров. В них потолки имеют высоту 2,7 м, а показатель E составляет ровно 1. Поскольку с увеличением высоты комнаты требуется больше тепловой энергии для достижения необходимой температуры, значение этой величины становится больше, в зависимости от высоты потолков. При высоте потолка до 3,0 м — E принимается равным 1,05. Для помещений высотой до 3,5 м соответствуют 1,1. При вычислении мощности конвекторов в квартирах с потолками высотой от 3,5 до 4 м, E=1,15. Для более высоких потолков в итоговой формуле берется E соответствующий 1,2.

Если для лучшего сохранения тепла в доме или квартире хозяева могут применять различные способы утепления пола, то про пространство, которое находится этажом выше, они часто забывают. Кроме того, назначение и характеристики подобных помещений часто никак не зависят от жильцов. При этом от параметров верхних комнат зависит и степень прогрева помещений внизу. Их влияние на батарей отопления учитывается при помощи показателя «F». Если этажом выше размещается неотапливаемое помещение, например, холодный чердак, то значение F берется за единицу. Если выше располагается теплый чердак или утепленная крыша, то F равен 0,9. Если верхний этаж тоже отапливается, то величина соответствует 0,8.

Сохранение тепла во многом зависит от качества установленных окон. За влияние типа стеклопакета на расчетную мощность батареи отопления в комнате отвечает множитель «G». За единицу в данном случае выбрано влияние однокамерного оконного стеклопакета. Для деревянных рам с двойным остеклением выбирают значение равное 1,27. Для пластиковых окон с двойным стеклопакетом G=0,85.

Также на теплопотери влияет количество окон. Показатель H показывает соотношение общей площади стен и площади окон. Таблица ниже содержит показатели H в зависимости от этого соотношения:

  • менее 0,1 – Н = 0,8
  • 0,1-0,2 — Н = 0,9
  • 0,2-0,3 – Н = 1,0
  • 0,3-0,4 – Н = 1,1
  • 0,4-0,5 – Н = 1,2

Показатель I учитывает схему подключения батарей отопления к системе трубопроводов.


Данные:

  • А – I = 1,0
  • Б – I = 1,03
  • В – I = 1,13
  • Г – I = 1,25
  • Д – I = 1,28
  • Е – I = 1,28

Параметр «J» учитывает, насколько открыты батареи, в зависимости от типа установки под окном.


Данные:

  • А – J = 0,9
  • Б – J = 1,0
  • В – J = 1,07
  • Г – J = 1,12
  • Д – J = 1,2

Определив параметры всех указанных коэффициентов можно без труда произвести расчет мощности батарей отопления по площади, а тук же необходимое количество секций для каждой комнаты в доме или квартире.

Калькулятор

БТЕ | Найдите идеальный размер радиатора для комнаты

Вы хотите рассчитать, сколько радиаторов нужно вашей комнате, с помощью калькулятора BTU? Будьте уверены, вы обратились по адресу! Мы сделали для вас все сложные расчеты, поэтому все, что вам нужно сделать, это ввести тип вашей комнаты, размер и характеристики тепловых потерь, после чего мы предоставим вам идеальное количество БТЕ, чтобы ваша комната оставалась теплой круглый год.

Точно рассчитайте, сколько тепла необходимо вашему помещению, с помощью нашего бесплатного калькулятора БТЕ радиатора (Великобритания)

Наш точный и бесплатный калькулятор отопления радиаторов BTU — отличный способ узнать, сколько радиаторов нужно вашей комнате для поддержания тепла, исходя из нескольких факторов. Мы учитываем размер и тип помещения и объединяем его с показателями удержания тепла (например, окна с двойным остеклением), чтобы рассчитать идеальное количество тепла, необходимое для вашего помещения.

Все, что вам нужно сделать, это ввести размеры вашей комнаты, и наш калькулятор радиаторов покажет вам, сколько BTU мы рекомендуем.

Сколько БТЕ мне нужно?

Это зависит от ряда факторов, таких как размер помещения и потери тепла. Тем не менее, номера большинства стандартных размеров находятся в диапазоне от 2000 до 6000 БТЕ . Вы можете рассчитать требуемое количество тепла с помощью нашего бесплатного калькулятора BTU, введя данные своей комнаты. Или, если вы предпочитаете, вы можете вычислить BTU вручную, следуя нашему руководству ниже.

Радиатор какого размера мне нужен?

Размер радиатора, который вам нужен, зависит от общей тепловой мощности, необходимой для вашего помещения. После того, как вы рассчитали потребность в тепле с помощью нашего калькулятора BTU, вы можете разделить эту цифру на количество радиаторов, которые вы хотели бы установить в этой комнате. Например, в комнате, требующей 2000 БТЕ, может быть 1 большой вертикальный радиатор (производящий 2000 БТЕ), или вы можете иметь 2 небольших горизонтальных радиатора (каждый производит 1000 БТЕ), чтобы получить в общей сложности 2000 БТЕ.

Конечно, необходимо учитывать и другие факторы, такие как доступное пространство на стене, доступная глубина стены (двухпанельные радиаторы обеспечивают больше тепла, но занимают больше места в глубине комнаты). Для получения дополнительной информации об этом, ознакомьтесь с нашим руководством о том, как измерить радиатор.

Что такое БТЕ?

БТЕ (или британская тепловая единица) – это единица измерения тепла, используемая для определения количества энергии, необходимой для нагревания одного фунта воды на один градус Фаренгейта, что соответствует примерно 1050 Дж энергии. BTU чаще всего используется в Великобритании для измерения тепловой мощности радиаторов, каминов и обогревателей. Хотя БТЕ также используются для измерения кондиционирования воздуха, пара, энергии и мощности в различных странах мира.

Распространенной аналогией для объяснения эквивалентной энергии 1 БТЕ является представление энергии, выделяемой одной горящей спичкой.

Почему важно иметь правильное количество БТЕ?

Важно иметь правильное количество BTU, потому что, если радиаторы или система отопления не производят достаточно тепла, это может привести к появлению холодных пятен вокруг дома. В Heat Adviser мы всегда рекомендуем немного превысить рекомендуемую мощность BTU, поскольку вы всегда можете уменьшить мощность своих радиаторов, но если вы сделали слишком низкую мощность, вам необходимо перейти на радиаторы большего размера, которые производят большую тепловую мощность.

Какие радиаторы обеспечивают наилучшую выходную мощность в БТЕ?

Если вы ищете радиаторы, генерирующие невероятно высокую тепловую мощность в БТЕ, мы рекомендуем вам чугунный радиатор. Тем не менее, тепловая мощность радиатора связана с несколькими факторами, такими как материал, размер, содержание воды, площадь поверхности и расход воды, поэтому перед покупкой обязательно ознакомьтесь с техническими характеристиками радиатора.

Как рассчитывается теплопотребление помещения в БТЕ?

Чтобы рассчитать БТЕ для вашей комнаты, вам нужно умножить размеры вашей комнаты на установленное значение для каждого типа комнаты. Затем вам нужно будет добавить или вычесть процент от общего значения BTU в зависимости от наличия или отсутствия определенных функций удержания тепла, таких как двойное остекление или французские двери патио.

1. Измерьте размеры вашей комнаты и рассчитайте общий объем

Введите размеры вашей комнаты в футах или метрах, и наш калькулятор перемножит их, чтобы получить общий кубический объем вашей комнаты. Чем больше ваша комната, тем больше БТЕ потребуется вашей комнате для достаточного обогрева. Если вы делаете это вручную, вам нужно будет умножить три измерения, чтобы рассчитать общий объем комнаты.

Вы можете использовать как метрические, так и имперские системы измерения вашей комнаты. Однако проще использовать (Ft) вместо (M), так как это удаляет лишний шаг из процесса. Если вы используете метры, вам нужно будет умножить итоговое значение BTU на 35,31 (это потому, что в каждом метре 3,28 фута, а когда вы работаете в трех измерениях, вам нужно использовать 3,28 в кубе (3,28³ = 35,31).

2. Определите тип комнаты и умножьте объем комнаты на коэффициент умножения

Ниже вы можете увидеть цифру умножения, приписываемую каждому типу комнаты в доме, поскольку ванная комната должна быть самой теплой комнатой в доме, следовательно, больше коэффициент умножения, тогда как в коридоре часто прохладнее и, следовательно, коэффициент умножения ниже:

Room Type Ideal Temperature Multiplication Factor
Bedroom 16°C – 19°C 4. 5
Kitchen 18°C ​​– 20°C 3.5
Bathroom 22°C – 24°C 5
Living Room 20°C – 22°C 4.5
Dining Room 19°C – 21° С 3.5
Прихожая 15°C – 18°C ​​ 3

теряется из вашей комнаты. Например, если у вас есть несколько окон с одинарным остеклением без потолочной изоляции, вам потребуется больше БТЕ, чем в центральной комнате меньшего размера, которая защищена соседними теплыми комнатами.

Вы можете обратиться к нашим коэффициентам умножения, чтобы понять, какое влияние каждая функция сохранения тепла оказывает на общую мощность БТЕ, необходимую для помещения:

Heat Feature of Room Multiplication Factor
Double Glazing 0. 9
Southern Facing Windows 0.85
Patio French Doors 1.2

Другие характеристики теплопотерь, которые следует учитывать:

  • Изоляция стен
  • Изоляция пола
  • Площадь поверхности окон
  • Количество наружных стен
  • Отапливаемое помещение Ниже

После выполнения этих шагов и умножения объема помещения в футах на коэффициент умножения помещения и, наконец, на коэффициенты теплопотерь помещения, вы должны получить окончательное значение БТЕ для помещения.

Пример:

Размеры комнаты

Высота = 8 футов

Ширина = 12 футов

Длина = 10 футов

Комната

= (8 x 12 x 16) = 960

Тип

960

.0002 = Bathroom (Multiplication factor = 5)

960 x 5 = 4800

Room Heat Features

Double Glazing = (Multiplication factor = 0. 9)

Total = 4800 x 0.9 = 4320 BTU

Ознакомьтесь с нашими полезными справочниками по отоплению:

Калькулятор размера радиатора | Калькулятор отопления и BTU

Чтобы помочь вам рассчитать размеры вашего электрического отопления (например, вашего электрического радиатора или полотенцесушителя), мы создали удобный онлайн-калькулятор размера, который поможет вам выбрать размер продукта для покупки. Вы также найдете ряд инструментов, ресурсов и информации, чтобы правильно рассчитать необходимые элементы радиатора и требования к полотенцесушителям для вашего дома, офиса или проекта.

ТЕПЛОВОЙ КОЭФФИЦИЕНТ ROINTE

РАСЧЕТНЫЕ ПАРАМЕТРЫ

НУЖНА ПОМОЩЬ В ОЦЕНКЕ ПРОЕКТА?

Мы можем помочь?

Свяжитесь с нами, и мы посоветуем вам лучшее решение для электрического отопления Rointe.

— Регион* –Юг-ЗападЮг-ВостокЛондонВосточная АнглияМидлендсЮжный УэльсСеверный УэльсСеверо-ЗападСеверо-ВостокШотландияN.

ИрландияИрландияChannel Islands

Я прочитал и принял Rointe

Я согласен получать персонализированные предложения, новости и другие рекомендации.

Основная информация о защите данных.

Юридическая ответственность : INDUSTRIAS ROYAL TERMIC, S.L.

Назначение: Для управления запросом, который вы делаете в этой контактной форме, включая расчет нагрева установки.

Легитимация: Ваше согласие.

Получатели: Данные не будут переданы, если это не предусмотрено законом.

Дополнительная информация: В Политике конфиденциальности ROINTE вы найдете дополнительную информацию о сборе и использовании вашей личной информации ROINTE, включая информацию о доступе, хранении, исправлении, удалении, безопасности и других вопросах.

Как рассчитать размеры электрообогрева помещения.

Успех электронагревательных изделий Rointe обусловлен правильным расчетом размера каждого необходимого изделия.

Вот почему мы разработали тепловой коэффициент Rointe (RTC), чтобы повысить эффективность и экономию.



Благодаря нашему уникальному методу мы можем бесплатно предоставить нашим клиентам расчет размера радиатора вместе с полотенцесушителем.

Что такое БТЕ?

Мы используем британскую тепловую единицу или каждую климатическую зону для расчета теплового коэффициента Ройнте, который определяет размер элемента каждого радиатора для всей вашей комнаты.

Британская тепловая единица (БТЕ) ​​— это мера теплоотдачи радиатора. Это измерение используется для определения того, сколько энергии необходимо для обогрева (и охлаждения) помещения в зависимости от его размера.

Проще говоря; чем выше BTU, тем выше будет выходная мощность. Насколько это эффективно, зависит от размера комнаты и того, что находится за стенами, полом и крышей. Вот где тепловой коэффициент Rointe вступает в силу.

Как рассчитать БТЕ?

Чтобы получить наиболее точный расчет BTU, лучше всего нанять сантехника. Однако, если вам нужно представление об уровне БТЕ и мощности, необходимой для эффективного обогрева вашей комнаты, наш калькулятор БТЕ должен послужить вам хорошим ориентиром.

Тепловой коэффициент Rointe

RTC рассчитывает количество нагревательных элементов, необходимых для недвижимости, исходя из квадратных метров и климата.



Используя этот расчет, мы можем определить подходящий размер радиатора или полотенцесушителя для наиболее сбалансированного потребления.

Наш калькулятор размера радиатора должен различать m 2 и m 3:



· Для потолков высотой менее 3 метров мы используем R.T.C. (м 2 ).

· Для потолков высотой более 3 метров мы используем R.T.C. (м

3 ).

Как определить размер радиатора, который мне нужен?

Быстрый и простой способ рассчитать размер электрического радиатора, необходимого для любой комнаты в вашем доме, – это измерить комнату в метрах (длина х ширина), чтобы найти м2, а затем ввести информацию в наш калькулятор BTU вместе с другие переменные, такие как изоляция и ориентация помещения.



Вы также можете использовать таблицы для оценки размера радиатора, необходимого для правильного обогрева помещения, и количества необходимого тепла. Не забывайте различать м2 (для потолков менее 3 метров) и м3 (для потолков более 3 метров).

Расчет, м

2 – высота потолков менее 3 метров

Справочная таблица размеров для радиаторов D Series, Belize, Kyros и Sygma в м короткие радиаторы (уменьшенная высота) в м 2

Size reference table for Palaos vertical radiators in m 2

Calculation m

3 – ceiling height more than 3 metres

Size reference table for D Series, Belize, Kyros and Радиаторы Sygma, м 3

Таблица размеров коротких радиаторов Belize, Kyros и Sygma (уменьшенная высота), м 3

Таблица размеров вертикальных радиаторов Palaos, м 3

Официальное техническое исследование должно быть проведено перед любой установкой отопления Rointe. Расчеты с помощью нашего онлайн-инструмента и справочных таблиц являются приблизительными и должны рассматриваться как таковые.

Как определить, какой размер вешалки для полотенец мне нужен?

Быстрый и простой способ рассчитать размер вешалки для полотенец, необходимой для вашей ванной комнаты, — это измерить комнату в метрах (длина х ширина), чтобы найти м 2 , а затем введите информацию в наш калькулятор размера полотенцесушителя BTU. Вы также можете использовать таблицы, чтобы оценить размер вешалки для полотенец, необходимый для правильного обогрева вашей ванной комнаты.

Размер полотенцесушителя серии D

Размер полотенцесушителя Kyros & Sygma

Официальное техническое исследование должно быть проведено перед любой установкой отопления Rointe. Расчеты с помощью нашего онлайн-инструмента и справочных таблиц являются приблизительными и должны рассматриваться как таковые.

Параметры, учитываемые при выборе размеров радиаторов и полотенцесушителей.

Для достижения максимального комфорта и эффективности необходимо учитывать несколько факторов, чтобы правильно рассчитать размеры электрических радиаторов или полотенцесушителей Rointe.

Несмотря на то, что вашей системой отопления может быть дом, квартира, офис, гостиница или другое имущество, важно, чтобы вы знали и понимали параметры, учитываемые перед расчетом или покупкой системы электрического отопления Rointe.

Ориентация


Ориентация помещения имеет значение при расчете размера радиатора. Например, дома, выходящие на южную сторону, имеют преимущество перед остальными, так как имеют больший контакт с солнечным светом и теплом.

Климатическая зона


Великобритания имеет разнообразный диапазон средних температур. В зависимости от местности страна делится на 4 климатические зоны, поэтому важно учитывать, где находится отопительная установка.

Изоляция


Изоляция играет ключевую роль в поддержании стабильной температуры в вашем доме и может способствовать экономии энергии. Более изолированное помещение будет более эффективным и потребует меньше энергии для обогрева.

Интервал


Если требуется более 1 продукта, они должны быть распределены равномерно, т.е. для комнаты площадью 21 м 2 требуется 18 элементов, состоящих из двух 9-элементных радиаторов с равноудаленным расстоянием между ними.

Строение и обстановка


Тип помещения или собственности влияет на эффективность, поскольку они имеют характеристики, которые делают их более или менее уязвимыми к потерям тепла, например, чердак или кухня. Лестницы и мебель также играют ключевую роль в выборе размеров.

Независимо от объекта (отель, офис, школа и т. д.), если вы думаете о переходе на наши электрические плиты с низким энергопотреблением, свяжитесь с нами.



Мы можем порекомендовать продукты, отвечающие вашим потребностям, посетить объекты и предоставить наши знания о лучших решениях для эффективного отопления.



Эта услуга бесплатна и обеспечивает индивидуальную качественную установку, разработанную специально для вас.



Позвоните в наш отдел продаж и проектов прямо сейчас по номеру 0203 321 5928 или отправьте нам свои данные, используя контактную форму.

ФИО*

Эл. адрес*

Телефон*

Адрес*

Город*

— Регион* –Юг-ЗападЮг-ВостокЛондонВосточная АнглияМидлендсЮжный УэльсСеверный УэльсСеверо-ЗападСеверо-ВостокШотландияN. ИрландияИрландияНормандские острова

Почтовый индекс*

Подробно опишите свои потребности в отоплении.*

Прикрепите сюда свои чертежи или планы (DWG, DFW, DGN, PDF или JPG)

Какой ассортимент продукции вас интересует?*

WiFi серии DBelize базовый WiFiPalaos вертикальныйKyros с предварительными программамиSygma ContractorsТеплые полыВодяное отопление

Я прочитал и принимаю Политику конфиденциальности Rointe . *

Я согласен получать персональные предложения, новости и другие рекомендации.

Основная информация о защите данных.

Юридическая ответственность : INDUSTRIAS ROYAL TERMIC, S.L.

Назначение: Для управления запросом, который вы делаете в этой контактной форме, включая расчет нагрева установки.

Легитимация: Ваше согласие.

Получатели: Данные не будут переданы, если это не предусмотрено законом.

Дополнительная информация: В Политике конфиденциальности ROINTE вы найдете дополнительную информацию о сборе и использовании вашей личной информации ROINTE, включая информацию о доступе, хранении, исправлении, удалении, безопасности и других вопросах.

Готовы купить обогреватели Rointe?

Если вы уже знаете, какие продукты вам нужны, вы можете просмотреть наш интернет-магазин прямо сейчас.

Расчет системы отопления с радиаторами и тепловым насосом

Категория: Дизайн – Общие критерии выбора

I радиаторы клеммы наиболее распространены в существующих зданиях и могут быть изготовлены из чугуна, алюминия или стальных сплавов. Их подбор на этапе проектирования осуществляется в соответствии со значениями, заявленными производителями, и обычно работают с:

  • Tu = 70 80 ÷ °C
  • Тр = 60 ÷ 70°С

Эталонным расчетным параметром для определения тепловой мощности радиаторов является Δt (°С), т.е. разница между средней температурой воды и окружающего воздуха, которая в расчетных условиях равна 20°С:

  • ∆t ( °С) = Тм – 20

Значения урожайности указаны для Dt = 50°C или для средней температуры воды Tm = 70°C и приведены в таблице или могут быть получены даже для более низких значений температуры.

Выполняя операцию по замене генератора в существующем здании, информацию о необходимых тепловых требованиях можно получить также по типу радиаторов, количеству элементов и расчетным температурам.

Радиаторы чаще всего изготавливаются из чугуна и из алюминия . Эти таблицы могут быть полезны при чтении следующих таблиц, относящихся к наиболее распространенным размерам.

И ‘рекомендуется заменить старый генератор тепловым насосом, Работа при более низких температурах , чтобы не повлиять на экономию энергии, достигаемую тепловым насосом; можно взять за основу следующие значения температуры подачи:

  • Tu = 45 55 ÷ °C.

Пониженная температура подачи соответствует хорошему энергосбережению.

Тепловая мощность низкотемпературных радиаторов оказывается сниженной, поэтому для устранения нетепловой подпитки можно увеличить количество элемента радиатора или, что лучше, можно инициировать действия, направленные на снижение нагрева требования, такие как замена окон на более эффективные окна, изоляция ограждающих конструкций и т. д. ..

Пример

Рассмотрим комнату, отапливаемую алюминиевым радиатором со следующими размерами

  • высота: 68 см
  • глубина: 95 см
  • количество элементов: 6

Радиатор получает воду высокой температуры от котла обычного типа:

  • Температура подачи Tu = 70 °C
  • Температура обратки Tr = 50 °C
  • Средняя температура Tm = 60 °С
  • Температура Ti = 20°С

Средняя разница температур воды и воздуха составляет t = Tm-Ti = 40°C

Консультация по стандарту данных урожайности:

  • Мощность на единицу: 110 Вт
  • Производительность радиатора = 6 110 x Ш = 660 Вт

Если в тот же радиатор подается вода низкой температуры , произведенная тепловым насосом:

  • Температура подачи Tu = 55 °C
  • Температура обратки Tr = 45 °C
  • Средняя температура Tm = 50 °C Ti = 20 °C

Средняя разница температур воды и воздуха t = Tm-Ti = 30°С

Консультация таблицы 1. 2 (или той же таблицы производителя дл) составляет:

  • Выход на единицу: 74 Вт
  • Производительность радиатора = 6 74 x Ш = Вт 444

Мы получили разницу в мощности излучаемых 216 Вт. Это можно сделать несколькими способами:

  • 3 дополнительных элемента к имеющемуся радиатору
  • изолируют кожух, чтобы снизить требования к нагреву окружающей среды.

Если вы хотите получить информацию по отоплению с тепловым насосом , вы можете найти ценную информацию  по следующим ссылкам:

  • Стоимость и цены на тепловые насосы для отопления и ГВС
  • Узнайте о преимуществах и экономичности тепловых насосов
  • Рассчитайте экономию теплового насоса по сравнению с бойлером.
  • Отправьте нам электронное письмо для получения консультации по выбору теплового насоса
  • Пройти курс по тепловым насосам для отопления и горячего водоснабжения
  • Вернись
  • СЛЕДУЮЩИЙ

  • Взносы
    Подробнее

  • Излучающие системы
    Подробнее

  • Тепловые насосы
    Подробнее

  • Контроллеры
    Подробнее

  • Солнечные панели
    Подробнее

  • Воздушные системы
    Подробнее

Наверх

Rossato SpA
Via del Murillo, 3. 500 км, 04013 Sermoneta LT – Италия
Акционерный капитал € 1.000.000 полностью оплачен – нет. REA LT-107494
VAT-CF IT01745300598

Контакты
