Регистр отопления – водо-воздушный трубчатый теплообменник, используемый в качестве отопительного прибора в системах водяного отопления в жилых и нежилых помещениях. Регистры конструктивно проще и дешевле радиаторов отопления, они надежны и неприхотливы в работе, доступны для самостоятельного изготовления. Однако для достижения высокой эффективности системы отопления необходимо правильно рассчитать, подобрать и смонтировать регистры. Эти вопросы подробно рассмотрены в данной статье.

Регистры отопления – простое и доступное решение для отопления домов и нежилых помещений

Виды регистров отопления

Конструктивно все регистры отопления являются простыми трубчатыми теплообменниками типа «вода-воздух», которые отдают тепло за счет конвекции (в меньшей степени) и излучения (в большей степени). Однако на практике реализация функций этих приборов может достигаться различными путями, что обуславливает различие в конструкции регистров и материалах изготовления, способах соединения и подключения, дополнительному функционалу и т.

д.

По форме и конструкции

Существует два основных конструктивных типа регистров отопления:

• Секционные;
• Змеевиковые (S-образные).

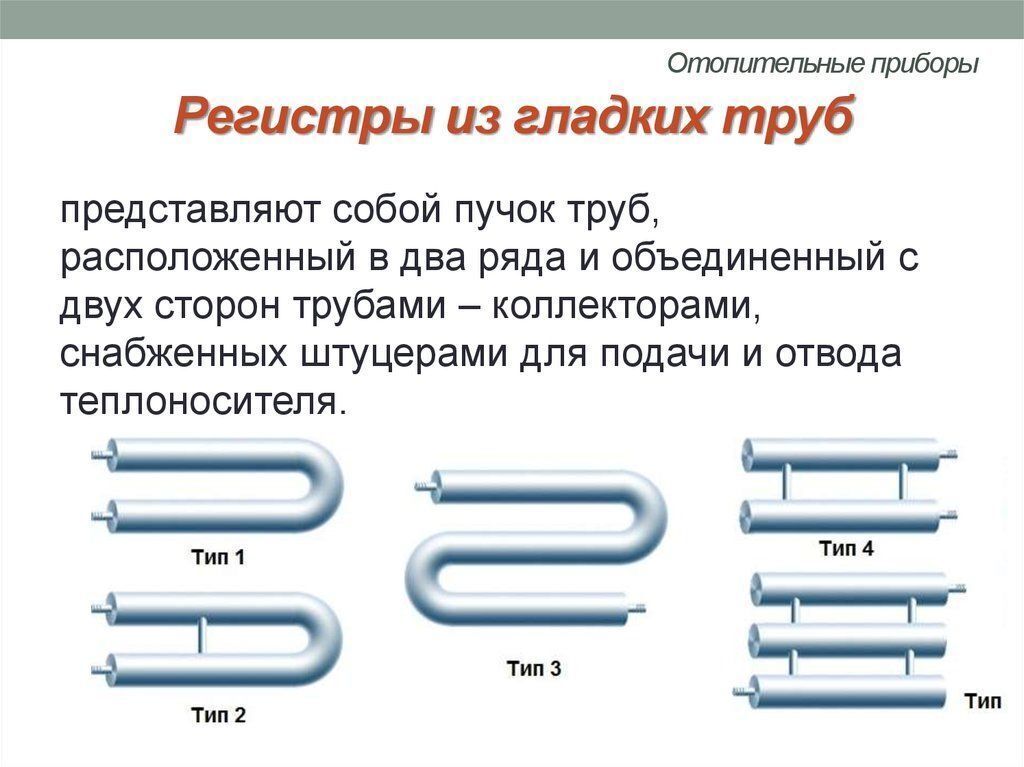

Типы регистров отопления

Секционный регистр отопления состоит из ряда параллельных труб (от 2 до 5) одинакового диаметра, заваренных с торцов, и соединенных друг с другом поперечными перемычками из труб меньшего диаметра. Эта конструкция наиболее проста в изготовлении, однако она обладает невысокими эстетическими качествами. Соединение труб в регистрах данного типа может осуществляться двумя способами:

• Колонка – перемычки расположены с обеих сторон всех труб;
• Нитка – по одной перемычке между каждой парой труб (создается один непрерывный поток теплоносителя).

Способы соединения труб в приборах секционного типа

Змеевиковый регистр отопления состоит из ряда параллельных труб, соединенных торцевыми полукруглыми перемычками того же диаметра.

Также змеевик может изготавливаться из одной трубы путем ее гибки – обычно этот способ используется для производства полотенцесушителей и регистров малых размеров.

По способу подключения

Регистры могут подключаться к системе отопления тремя способами:

• Диагональное подключение – ввод в верхней точке, вывод в нижней точке, вода проходит по всему регистру, чем достигается наибольшая теплоотдача и эффективность всего прибора;
• Нижнее подключение – ввод и вывод расположены снизу, эффективность регистра понижается, однако такое подключение позволяет улучшить эстетические качества конструкции;
• Верхнее подключение – ввод и вывод расположены сверху, такое подключение наименее эффективно, оно используется только в случае крайней необходимости.

Наиболее эффективная схема подключения регистра отопления (диагональная)

По материалу изготовления

Приборы изготавливаются из различных материалов:

• Стальные трубы гладкие и с оребрением – стандартные электросварные или бесшовные трубы с покрытием (цинковым) или без него;
• Чугунные трубы гладкостенные и с оребрением – специальные трубы, обладающие увеличенной площадью поверхности;
• Трубы круглого сечения и профильные из нержавеющей стали;
• Трубы круглого сечения и профильные из цветных металлов – меди, алюминия.

Наиболее часто используются гладкостенные трубы диаметром 48 – 159 мм из стали различных марок, легко поддающиеся сварке и механической обработке (именно такие регистры чаше встречаются в продаже). Реже находят применение регистры из нержавеющей трубы, обычно они изготавливаются гнутьем без применения сварки. Чугунные регистры также находят относительно небольшое применение, так как они тяжелы, имеют невысокие эстетические качества и практически не поддаются ремонту. Регистры из цветных металлов наиболее дорогие и находят ограниченное применение в тех случаях, когда необходимо обеспечить высокие эстетические качества помещения.

Регистр отопления из трубы с оребрением

По функционалу

Основная масса регистров не имеет дополнительного функционала – это простые трубы, в которых могут быть предусмотрены кран Маевского, кран для очистки от отложений, штуцеры для отвода горячей воды и т.д. Но некоторое распространение получили автономные передвижные отопительные приборы, выполненные в виде регистров со встроенными электронагревателями. Такие приборы являются интересным решением для отопления хозяйственных построек, гаражей, производственных и иных нежилых помещений.

Расчет регистров отопления

При расчете количества, типа и расположения регистров в помещении необходимо учитывать массу параметров: климат региона, объем помещения, высоту потолков, площадь внешних стен и их ориентация относительно сторон горизонта, этажность здания и расположение помещения относительно других отапливаемых/неотапливаемых помещений, наличие и площадь окон и дверей, теплотехнические характеристики здания (материал стен, наличие теплоизолятора) и т.д. Точные расчеты производятся соответствующими специалистами, однако для частного домостроения достаточно воспользоваться приблизительной оценкой.

Для расчета тепловой мощности, которой должны обладать регистры, необходимо воспользоваться данными о тепловых потерях помещения. Тепловые потери считаются на квадратный метр площади помещения, в среднем они имеют следующие значения:

• Комната с одной внешней стеной и одним окном – около 100 Вт/кв.
  м;
• Комната с двумя внешними стенами и одним окном – около 120 Вт/кв. м;
• Комната с двумя внешними стенами и двумя окнами – около 130 Вт/кв. м.

Для компенсации потерь тепловая мощность отопительных приборов должна быть на 20% (для северных регионов – на 40%) выше найденных значений.

Тепловая мощность прибора отопления рассчитывается по формуле:

Q = K·F·∆t·0,9

где Q – тепловая мощность (Вт), K – коэффициент теплопередачи (Вт/(кв. м·°C), зависит от материала трубы, типа теплоносителя и некоторых конструктивных особенностей), F – площадь поверхности трубы (кв. м, для труб круглого сечения рассчитывается по формуле πdl, где π – 3,14, d – диаметр трубы и l – длины трубы), ∆t – разница температур, 0,9 – коэффициент для многорядных регистров (с числом рядов от 2 и выше), при расчете тепловой мощности одной трубы данный коэффициент не используется.

В домах малой этажности и площади разница температур в среднем составляет 60 – 70 °C, при этом коэффициент теплопередачи многорядных регистров из труб диаметром до 50 мм составляет 12,8 Вт/(кв.

м·°C), из труб диаметром свыше 50 мм – 10,5 Вт/(кв. м·°C).

Разнообразие регистров отопления позволяет подобрать прибор для любых помещений и сооружений

Нетрудно посчитать, что теплопотери небольшой комнаты площадью 10 кв. м с одной внешней стеной и одним окном составляют около 1000 Вт – для такого помещения необходимы регистры с тепловой мощностью 1200 Вт. При наличии длинной стены с окном такую мощность можно получить от одного 4-рядного регистра длиной 3 м из труб диаметром 57 мм. Но чаще всего стены с окнами имеют малую длину, поэтому можно использовать один 4-рядный регистр длиной 1,5 м из труб диаметром 108 мм. Разумеется, можно подобрать и приборы с иными параметрами – они рассчитываются по указанной выше формуле, а при использовании покупных регистров следует использовать информацию из паспорта к прибору.

Особо следует указать, что змеевиковые регистры при одинаковых размерах обладают большей мощностью, чем секционные. Например, для указанного помещения подойдет змеевиковый 4-рядный регистр длиной 2,5 м из труб диаметром 57 мм или 3-рядный регистр длиной 1,5 м из труб диаметром 108 мм. Разница весьма ощутимая, она сказывается и на стоимости прибора.

Монтаж регистров отопления

При монтаже регистров отопления необходимо учитывать ряд рекомендаций общего характера:

• Регистры располагаются на стенах с окнами;
• Наиболее эффективно применение регистров в многотрубных системах отопления;
• Каждый регистр на входе и выходе должен иметь краны;
• В верхней точке регистра необходимо предусмотреть кран Маевского.

Основные типы систем отопления частного дома

Обычно регистры имеют большую массу, поэтому для них необходимо предусмотреть надежные крепления к стене с помощью стальных кронштейнов. Соединение с системой отопления может осуществляться сваркой, однако в ряде случаев удобнее воспользоваться резьбовыми соединениями. Приборы рекомендуется покрывать термостойкой краской, однако слой ее не должен быть слишком большим. В дальнейшем регистры отопления необходимо регулярно осматривать и в случае необходимости выполнять ремонт или замену.

Изготовление регистров отопления – низкая стоимость в Москве

Уточнить наличие у менеджера

Описание: часть системы отопления, состоящая из труб

Рабочая среда: вода или пар

Тип соединения:

1. Резьбовое
2. Под сварку

Виды:

1. S-образной формы
2. П-образной формы
3. Смешанные

Другие виды

Регистры из квадратных труб

Промышленные регистры

Стальные регистры отопления

Соответствие между диаметром трубы и площадью обогрева
D, мм	42,4	48,3	57	76	89	108	114	133	159	219
S, м2	0,71	0,81	0,95	1,27	1,48	1,8	1,9	2,22	2,65	3,65

Этапы производства

Получение или разработка ТЗ Мы получаем от Вас техническое задание или помогаем с его разработкой

Компьютерное моделирование Применение современных технологий для получения 3D модели требуемого изделия

Изготовление Непосредственно производство, обработка деталей на станках и вручную

Поставка Упаковка и доставка готовой партии или штучного изделия на Ваш объект

Способы производства

Гибка металла

Гибка труб

Вальцовка изделий

Сварочные работы

Лазерная резка металла

Сверление металла

Газовая сварка

Собственное производство Мы изготавливаем детали на своем промышленном предприятии, не обращаясь к третьим лицам

Оптимальные цены Наша ценовая политика удивит даже самого придирчивого клиента

Сервис Мы отвечаем за качество наших изделий

Всегда на связи Наши менеджеры ответят Вам в самые короткие сроки

Для заказа и консультации

Отдел продаж (Москва)

+7(499)390-03-33

По России (бесплатно)

8(800)444-11-31

или оставьте заявку

Опишите изделие

Контакты для связи

*Обязательные поля

Фото работ

Полезная информация

Что такое регистры отопления

Регистры отопления являются элементами отопительной системы. Представляют собой металлические трубы, соединяемые между собой методом технологической сварки. Данные приборы используются для более результативного теплового обмена между теплоносителем и внешней средой. Устанавливаются в помещениях производственного и промышленного типа, а также в квартирах и загородных домах, в которых система отопления автономная.

Секционные регистры

Одной из разновидностей регистров отопления являются секционные регистры. Данный вид отопительных приборов состоит из одной или нескольких металлических труб, закрывающихся заглушками. Трубопровод соединяется с помощью патрубков. Теплоноситель в таких приборах попадает в нижнюю трубу только после того, как прошел верхнюю.

Змеевиковые регистры

Змеевиковый регистр представляет собой трубы (2 и более), соединенные при помощи отвода, который изогнут под углом в 180 градусов. На крайних секциях располагаются патрубки – входной и выходной. Такая форма регистра, без сужения отдельных участков, обеспечивает более эффективный теплообмен, благодаря работе всей поверхности трубы.

Автономные регистры

Автономные регистры являются разновидностью отопительных приборов, основной отличительной особенностью которых является нагрев от электросети, так что центральное отопление для их установки не требуется. Данный вид регистров используется в качестве энергосберегающего оборудования для обогрева больших площадей.

Вертикальные регистры

Вертикальные регистры – это приборы теплообмена, представляющие собой ряд вертикально сваренные металлические тонкие трубы. Оснащаются выходным и входным патрубком. По трубам жидкость перемещается с помощью циркуляционного насоса. Обладают более эстетичным внешним видом в сравнении с горизонтальными регистрами.

Регистры гармония

Еще один из видов отопительных приборов – это регистры гармония. Данный вид регистров представляет собой ряд труб, расположение которых может быть как горизонтальным, так и вертикальным. Устройства такого типа устанавливаются как в жилых домах, так и могут подойти для отопления других типов помещений (например, гаражей).

Из чего изготавливаются регистры

Самым распространенным материалом, из которого изготавливаются регистры, является сталь. Гораздо реже для этих целей применяется нержавейка и медь (используется, если разводка из соответствующего материала). Изготавливаются регистры методом сборки и соединяются путем сварки перемычками для циркуляции теплоносителя. Патрубки могут исполняться как резьбовом, так и в фланцевом соединении, а также под приварку.

Как устанавливают регистры

Установка регистра осуществляется с уклоном, составляющим не менее 0,05% по направлению движения теплоносителя. Если диаметр устанавливаемой трубы достаточно велик, то теплоноситель в ней будет перемещаться, практически не имея сопротивления. На стену регистр навешивается с помощью кронштейнов, а если его планируется размещать на полу, достаточно металлических ножек (должны быть очень надежными для удержания прибора).

Преимущества регистров

Регистры устанавливаются в различные типы помещений, потому что обладают рядом преимуществ перед другими отопительными приборами. К главным плюсам их использования относятся:
– равномерный и быстрый нагрев помещений за счет большой длины;
– низкая стоимость;
– простота монтажа и дальнейшей эксплуатации;
– высокие гидравлические характеристики;
– длительный срок службы;
– легкая чистка от пыли и загрязнений.

Расчет регистров отопления

Перед тем, как установить в помещение регистр, требуется произвести точный расчет диаметров труб, которые будут использоваться, а также количества самих приборов. Для начала рассчитывается необходимая тепловая мощность для каждого помещения. Производится расчет, исходя из размеров внешней стены, наличия еще одного помещения, которое будет отапливаться, параметров установленных окон, уровня максимально возможной отрицательной температуры для данного региона. Также может учитываться роза ветров.

Сколько CFM на регистр? Вот как рассчитать CFM! Поделиться этим руководством Это означает объем воздушного потока на кубический фут в минуту. Это может быть сложно вычислить, что я объяснил ниже.

Для расчета CFM на регистр. Во-первых, вам нужно рассчитать объем вашей комнаты. Для этого нужно учитывать высоту, ширину и площадь. Далее необходимо умножить объем на количество воздухообменов в час. Наконец, разделите число на количество регистров комнаты.

У меня есть расчеты несколькими абзацами ниже, под некоторыми вступлениями и пояснениями, так что проверьте это, если хотите, чтобы математика вычислила это самостоятельно. Или воспользуйтесь удобным калькулятором CFM Calculator здесь:

CFM Калькулятор расхода воздуха

Площадь помещения (кв. фут):

Высота потолка (фут):

Обмен воздуха в час:

Количество регистров:

Требуемый расход воздуха:

CFM на регистр :

Что такое CFM и регистры?

Определение сколько CFM нужно для каждого регистра требует введения терминов. Прежде чем приступить к расчетам, давайте как следует ознакомимся с этими терминами.

CFM

«Кубические футы в минуту» — это полная форма аббревиатуры CFM. Это измерение объемов воздушного потока. Рассмотрим стационарную точку; количество кубических футов воздуха, проходящего через эту точку, равно CFM.

Обычно большие дома имеют больший CFM, чем маленькие дома. Единственное исключение может быть, если помещение представляет собой что-то вроде кладовки.

Складские помещения заполнены мебелью и оборудованием, поэтому пол покрыт. В результате CFM недействителен для площадей.

Важность CFM

Вы можете использовать CFM вашего дома, чтобы выбрать подходящую и эффективную систему HVAC. CFM может снизить потери энергии и обеспечить точное планирование!

Регистр

Я уверен, что каждый хоть раз в жизни видел регистр. Эта металлическая решетка позволяет воздуху системы HVAC попадать в помещения в желаемом направлении.

Решетку регистра можно перемещать в разные стороны, чтобы регулировать поток воздуха. Есть также 2 разных типа регистров – настенный регистр и напольный регистр.

Важность регистров

Без регистров воздух из систем вентиляции и кондиционирования не попал бы в вашу комнату. Регистры также добавляют эстетики комнате.

Следует обратить внимание на важность правильного размещения реестра.

Сколько CFM на регистр?

Расчет CFM на регистр может быть сложной задачей. Поскольку CFM зависит от многих факторов (рассмотренных ранее), их сложно рассчитать.

Впрочем, не стоит напрягаться. Здесь я подробно объяснил процесс расчета CFM. Изучив этот расчет, вам больше не понадобится регистр CFM диаграмма !

Так как CFM диктует количество воздушного потока, мы рассчитаем именно его.

Допустим, у нас есть комната площадью 400 кв. футов. Он также имеет высоту потолка 10 футов. Таким образом, объем комнаты будет 400×10 = 4000 футов³.

Вам также необходимо знать желаемое количество воздухообменов в час (ACH). Если это 2 ACH, умножьте объем на ACH. Итак, 4000 футов³x2 = 8000 футов³. Это означает, что помещение будет нуждаться в воздушном потоке на 8000 футов³ каждый час.

Обратите внимание, что CFM рассчитывается в минутах. Итак, давайте превратим это в минуты. Подойдет деление суммы на 60. Таким образом, 8000 футов³/60 = 133,33 кубических футов в минуту.

Следовательно, вам понадобится 133,33 CFM для комнаты площадью 400 кв. футов с 2 ACH и высотой потолков 10 футов. Это считается для комнаты с 1 регистром.

Вы можете разделить чистый CFM на количество регистров, если у вас несколько регистров. Регистр CFM зависит от того, сколько у вас регистров на номер .

Например, если у вас есть 3 регистра в одной комнате, разделите их на 3. Таким образом, 133,33/3 = 44,44 CFM. Таким образом, на каждый регистр будет приходиться 44,44 CFM в этой комнате! В идеале средний CFM на регистр составляет от 25 до 200.

Вот как рассчитать сколько CFM на вентиль /регистр. Узнать чистый CFM помещения; затем разделите его на количество регистров!

Размер регистра важен при расчете CFM. Размер регистра лучше знать заранее. В следующем сегменте я подробно остановился на этом. Взгляни!

Как определить размер регистра?

Важно иметь регистры правильного размера. Слишком большие и маленькие регистры создают массу проблем. Чтобы получить регистры нужного размера, вам необходимо их измерить.

Чтобы измерить размер регистра, выполните следующие действия:

• Во-первых, если у вас есть регистр на полу или стене, удалите его. У вас должен быть только полый воздуховод.

• Затем возьмите рулетку и измерьте ширину и длину воздуховода.

Обратите внимание, что необходимо измерить воздуховод, поскольку в журнале остается место для воздуховода.

Для вашего удобства вот несколько качественных измерительных лент-

Product	Price
25 Foot Tape Measure by Kutir	Buy Now
CRAFTSMAN Tape Measure	Buy Now
Komelon Self Lock Power Tape	Buy Теперь

Это все 25-футовые измерительные ленты. Достаточно, чтобы измерить большую комнату, не вспотев! Попробуйте их, чтобы получить точное измерение комнаты.

• Наконец, запишите размеры воздуховода. Следующие измерения будут требуемым размером регистра для этого воздуховода.

Например, на предыдущем шаге вы могли получить размер 4 на 10 дюймов. В этом случае вам понадобится регистр 4×10 !

Вот как правильно измерить размер регистра. Эти измерения наверняка помогут в долгосрочной перспективе!

При измерении воздуховодов многие пользователи считают, что это не эстетично. В этих случаях вы можете скрыть это, продлив воздуховоды до подвесного потолка. Расширение обычно заканчивается на подвесном потолке.

Факторы, влияющие на CFM

Если вы пытаетесь определить, сколько CFM требуется комнате, есть несколько факторов. Я подробно остановился на этих факторах ниже.

Давайте узнаем об этих факторах.

Площадь помещения

Это самый важный фактор при расчете CFM. Чем больше у вас помещение, тем больше CFM потребуется.

Например, если для помещения площадью 500 кв. футов требуется 100 куб. футов в минуту, то для помещения площадью 750 кв. футов потребуется 125 куб. футов в минуту. В каждом случае CFM несколько пропорционален размеру помещения.

Тепловые потери

Если вы пытаетесь определить объем кубических футов в минуту (CFM), необходимо учитывать тепловые потери вашего помещения. Есть много способов отвести тепло из помещения. 1/3 тепла уходит через стены, окна и крышу.

Если помещение теряет слишком много тепла, проблема может быть в изоляции. Утепление крыши и стен — отличный способ сохранить тепло в помещении надолго.

Дополнительно для окон можно применить стеклопакеты. Между этими стеклопакетами находится аргон. Это может стабилизировать температуру в помещении. Кроме того, он уменьшает звук снаружи почти на 40%.

Мощность воздуходувки

Это очень важный аспект печи. Мощность вентилятора печи определяет количество CFM, которое у вас будет. 1 тонна воздуходувки может производить до 450 CFM.

Кроме того, знание настроек модуляции печи действительно помогает при расчетах.

Например, модулированная печь на 40-50% может сильнее дуть при 100%. Так что, как правило, вы должны рассчитывать CFM при 100% модуляции.

Иногда вентилятор может модулироваться на 100% и не выдавать такой большой мощности. Наиболее распространенной причиной в таких случаях является то, что двигатель вентилятора потребляет мало ампер. Хотя это можно легко исправить!

Часто задаваемые вопросы

Что делать, если размер воздуховода слишком мал?

Воздуховоды меньшего диаметра могут вызвать повышение статического давления. Тогда это статическое давление будет источником шумов, исходящих от HVAC. Обычно давление является индикатором того, что что-то не так. Замена воздуховодов на воздуховоды подходящего размера может решить проблему!

Ограничивают ли регистры воздушный поток?

Да, регистры могут легко ограничить поток воздуха. Основная цель регистров – быть посредником от системы HVAC до помещения. Кроме того, поскольку регистры открыты, некоторые регистры имеют эстетичный дизайн. Эти регистры обычно плохо обработаны. Плохая работа гриля ограничивает поток воздуха.

Должны ли зимой быть открыты или закрыты вентиляционные отверстия в полу?

Вентиляционные отверстия в полу зимой должны быть открыты, но только нижние. Вы должны сосредоточиться на закрытии верхних вентиляционных отверстий и открытии нижних вентиляционных отверстий зимой. Летом вы должны сосредоточиться на закрытии нижних вентиляционных отверстий и открытии верхних вентиляционных отверстий. Если вы держите оба вентиляционных отверстия открытыми, вентиляция будет перепутана по температуре.

Подведение итогов

Это конец этой статьи. Надеюсь, теперь вы знаете , сколько CFM на регистр необходимо для вашего дома.

Тим Дэвид

Специалист по системам вентиляции и кондиционирования с более чем 30-летним опытом. Вышел на пенсию и занимается ремонтом в округе Мэдисон, штат Алабама.

Поделиться этим руководством

FacebookTwitterReddit

HVAC Duct Calculator | ServiceTitan

Слишком большой или слишком маленький размер воздуховода ОВКВ может вызвать проблемы, подобные тем, которые возникают, когда технические специалисты устанавливают блок ОВКВ неподходящего размера. Чтобы проверить точность измерений, многие специалисты полагаются на бесплатные инструменты калькулятора размеров воздуховодов ОВКВ, такие как воздуховод.

Использование воздуховода неправильного размера для данного помещения может привести к преждевременному износу компонентов ОВКВ и, вероятно, увеличит расходы клиентов на электроэнергию. Неправильный размер воздуховода также может привести к неадекватному притоку воздуха в определенные зоны и вызвать нежелательный шум. Ни один из этих сценариев не приводит к удовлетворению клиентов после того, как они заплатили большие деньги за новую, более эффективную систему отопления, вентиляции и кондиционирования воздуха или модернизированные воздуховоды.

Бесплатный онлайн-инструмент для воздуховодов

Калькулятор размера воздуховода, широко известный как воздуховод, зависит от таких факторов, как размер обогреваемого или охлаждаемого помещения, скорость потока воздуха, потери на трение и доступное статическое давление в воздуховоде. система вентиляции и кондиционирования. Экономьте время на работе и выполняйте меньше математических операций, используя наш бесплатный онлайн-сервис ServiceTitan Ductulator, который позволяет легко рассчитать воздуховод нужного размера для ваших проектов.

Ниже мы рассмотрим различные формулы, которые вам нужно будет рассчитать, и ввести в калькулятор воздуховодов.

Рисунок Площадь помещений

Таблица размеров воздуховодов в первую очередь зависит от площади дома или офиса, но, что более важно, от размера каждой отдельной комнаты в здании.

Чтобы рассчитать площадь прямоугольной или квадратной комнаты, просто умножьте длину и ширину комнаты. Вы также можете обратиться к чертежу здания, чертежам зонирования, хранящимся в местном отделе планирования, или к недавнему списку недвижимости для помещения, если таковой имеется.

Итак, если размер комнаты 10 на 10 футов, общая площадь составляет 100 квадратных футов. Для комнат, которые не являются идеально квадратными или прямоугольными, например, для L-образного пространства, разделите комнату на секции и просуммируйте площадь каждой секции.

Определение размера воздуховода по скорости воздуха

Скорость воздуха или воздушный поток измеряется в кубических футах в минуту (куб. футов в минуту) и прямо пропорциональна размеру воздуховода. Вы должны найти воздуховод CFM каждой комнаты, чтобы выяснить размер воздуховодов для установки. Важно делать расчеты для каждой комнаты, иначе температура, скорее всего, будет неравномерной по всему дому или офису.

Чтобы рассчитать CFM воздуховода для каждой комнаты, вы должны сначала выполнить расчет нагрузки HVAC для всего дома и для каждой комнаты, используя ручной метод J.

Воспользуйтесь бесплатным Калькулятором нагрузки HVAC от ServiceTitan, чтобы вычислить точное количество БТЕ в час, необходимое каждой комнате для достаточного обогрева и охлаждения, а также грузоподъемность, необходимую для всего дома или здания.

Требуемый размер блока ОВКВ

Вы также должны определить, какой размер оборудования ОВКВ лучше всего подходит для удовлетворения энергетических потребностей помещения, исходя из расчетов нагрузки ОВКВ всего дома или всего офиса.

Чтобы рассчитать необходимый размер оборудования, разделите нагрузку ОВКВ для всего здания на 12 000. Одна тонна равна 12 000 БТЕ, поэтому, если дому или офису требуется 24 000 БТЕ, потребуется 2-тонная установка HVAC. Если вы получили нечетное число, например 2,33 для грузоподъемности 28 000 БТЕ, округлите его до 2,5-тонного блока.

Для использования калькулятора воздуховодов в кубических футах в минуту необходимо рассчитать расчетный расход воздуха оборудования в кубических футах в минуту. Умножьте требуемый тоннаж (который вы только что рассчитали выше) на 400 кубических футов в минуту, что является средней мощностью установки HVAC. Для 2-тонной установки ОВиК оборудование составляет 800 CFM.

ПРИМЕЧАНИЕ. Средний расход воздуха в режиме охлаждения составляет от 350 до 400 кубических футов в минуту. Расход воздуха в отопительный сезон составляет примерно 65 процентов от расхода воздуха, необходимого для охлаждения. Таким образом, чтобы обеспечить достаточный поток воздуха как для охлаждения, так и для обогрева, используйте верхний порог 400 кубических футов в минуту при обращении к таблице размеров воздуховодов в кубических футах в минуту.

Формула расчета куб. фута в минуту для воздуховодов

После того, как вы выполните расчет нагрузки и определите требуемую мощность оборудования, примените эту формулу расчета куб. фута в минуту для воздуховода, чтобы определить потребность каждого помещения:0005

Комната CFM = (Нагрузка помещения/Нагрузка всего дома) ✕ Оборудование CFM

В качестве примера, предположим, что комнате А требуется 2000 БТЕ теплопритока на основе расчетов нагрузки ОВКВ по комнатам, а всему дому требуется 24000 БТЕ тепла. БТЕ, для чего требуется 2-тонная печь со скоростью 800 кубических футов в минуту.

24 000 Btus ÷ 12 000 Btus в 1 тонн = 2 тонны ✕ 400 куб. М. на тонну = 800 куб.0230

СОВЕТ: Для обогрева или охлаждения площади от 1 до 1,25 квадратных футов требуется примерно 1 куб. фут воздуха в минуту. Для охлаждения помещений с большим количеством окон или прямых солнечных лучей требуется около 2 CFM.

Расчет коэффициента потерь на трение

Коэффициент трения (FR) помогает определить диаметр и форму воздуховода, который можно использовать, не оказывая негативного влияния на оптимальный поток воздуха. Он рассчитывается путем деления доступного статического давления (ASP) на общую эффективную длину (TEL) и умножения на 100, чтобы показать, какой перепад давления система может выдержать на каждые 100 футов эффективной длины. Вам нужен более высокий коэффициент трения, потому что это означает, что вы можете использовать воздуховоды меньшего размера и с более строгими ограничениями, чем в проекте HVAC, разработанном с более низким коэффициентом трения, для которого требуются воздуховоды большего размера. При низком коэффициенте трения один неисправный компонент может серьезно затруднить поток воздуха, потому что меньше места для ошибки.

См. диаграмму CFM для воздуховодов в спецификациях производителя ОВК, чтобы определить внешнее статическое давление вентилятора для конкретной модели ОВК. Обычно он отображается в виде диаграммы CFM для HVAC, которая разбивает различные настройки вентилятора и общие значения CFM, необходимые для дома или здания.

Общее внешнее статическое давление (TESP) измеряется в дюймах водяного столба (вод. ст. или в.ст.). Как правило, большинство систем имеют коэффициент трения по умолчанию 0,05 дюйма водяного столба, поэтому вы можете использовать этот средний коэффициент трения в качестве коэффициента трения, рассчитать его с помощью диаграммы воздуховодов, программного обеспечения для определения размеров воздуховодов ОВКВ или рассчитать коэффициент трения. себя, чтобы получить более точные измерения.

Отсюда вычтите перепады давления, создаваемые любыми компонентами, которые вы планируете добавить в систему распределения воздуха, такими как внешние змеевики, фильтры, решетки, регистры и заслонки. В методе Manual D, посвященном проектированию систем воздуховодов, предлагается использовать 0,03 iwc для подающего регистра, возвратной решетки и балансировочной заслонки. Воздушные фильтры обычно указывают предполагаемое падение давления на упаковке продукта или на веб-сайте производителя.

Этот вывод дает доступное статическое давление (ASP) или бюджет статического давления, с которым вы работаете при проектировании системы воздуховодов. Вы не можете превышать ASP, иначе система будет обеспечивать неправильный воздушный поток и со временем вызовет проблемы с оборудованием.

ASP влияет на размер воздуховодов HVAC. Чем меньше доступное статическое давление, тем больше требуется воздуховод. Если проектируемая скорость кажется слишком высокой для системы, выберите следующий по величине размер воздуховода.

Общая эффективная длина воздуховода

Общая эффективная длина (TEL) равна измеренной длине от самого дальнего выпускного отверстия через оборудование и до самого дальнего выпускного отверстия плюс эквивалентные длины всех поворотов и фитингов. Коэффициент трения рассчитывается на основе падения давления на 100 футов.

TEL учитывает перепады давления, возникающие из-за разветвлений, поворотов и других фитингов в схеме воздуховодов ОВиК. Вместо того, чтобы пытаться рассчитать все эти отдельные случаи потери давления, специалисты в области ОВиК измеряют длину прямого участка воздуховода, который создает такой же перепад давления, который называется эффективной длиной. Каждый фитинг имеет эффективную длину, которая приравнивает его перепад давления к эквивалентному количеству прямого воздуховода.

Чтобы сконфигурировать TEL, сложите эффективные длины всех фитингов в наиболее ограничительном участке и прибавьте это число к длине прямых участков между обраткой и подачей в этом участке. Как только вы узнаете TEL, вы будете готовы рассчитать коэффициент трения, который инструмент для определения размера воздуховодов HVAC использует для определения размера всех стволов и ответвлений воздуховодов.

Коэффициент трения = (ASP X 100) ÷ TEL

Вот пример расчета коэффициента трения:

Измеренная длина прямого воздуховода = 50 футов

Эквивалентные длины поворотов и фитингов между началом и концом прямого воздуховода : 150 футов

50 футов + 150 футов = 200 футов TEL

Внешнее статическое давление устройства обработки воздуха при 1000 кубических футов в минуту = 0,5 дюйма вод. 0,15” водяного столба для фильтра: 0,5 － 0,03 － 0,03 － 0,15 = 0,29” wc ASP

Коэффициент трения = (0,29 ✕ 100) ÷ 200 = 0,145′ wc

Другие сведения о калькуляторе размеров воздуховодов

Есть несколько других важных факторов, которые следует учитывать при использовании бесплатного калькулятора размеров воздуховодов ОВКВ для расчета воздуховодов ОВКВ. размеры и размеры, такие как тип материала воздуховода. Планируете ли вы установить воздуховод прямоугольного или круглого сечения?

Имейте в виду, что выбор материала воздуховода также влияет на сопротивление воздушному потоку и статическое давление, поэтому расчеты размеров гибких воздуховодов немного отличаются от воздуховодов из листового металла. Flex duct CFM измеряет меньше, чем воздушный поток в листовом металле и для воздуховодов с покрытием из стекловолокна. Жесткий листовой металл обеспечивает наименьшее сопротивление воздушному потоку. Гибкий воздуховод CFM меняется в зависимости от того, как он установлен, при этом производительность резко снижается, если он не полностью растянут или при резких поворотах и ​​поворотах.

В программе ServiceTitan Ductulator выберите тип и форму воздуховода, который вы планируете использовать, чтобы получить правильные соответствующие размеры в таблице размеров воздуховода.

Хотите расширить свой бизнес в сфере HVAC? Узнайте больше о том, что программное обеспечение HVAC может сделать для вас, запланировав демонстрацию сегодня.
