Установка циркуляционного насоса

Смесительная установка водяного отопления

При проектировании теплоснабжения зданий часто необходима установка теплового узла со смесительной установкой для снижения температуры воды поступающей из тепловой сети. Смесительная установка используется для качественного регулирования системы отопления, дополнения центральное регулирование.

При местном регулировании, автоматическое изменение температуры воды по заданному температурному графику в обогреваемом здании поддерживается оптимальная температура. Исключается перегрев помещений в осенний и весенний периоды отопительного сезона. Как следствие уменьшается расход тепловой энергии.

Под давлением в наружном теплопроводе, созданным сетевым циркуляционным насосом на ТЭЦ, высокотемпературная вода подается в точку смешения. При известной тепловой мощности системы отопления Q_c количество высокотемпературной воды G₁ будет тем меньше, чем выше температура t₁.

G₁ = Q_c

/(c(t₁-t₀))

где t₁ – температура воды в наружном подающем теплопроводе, °С.

Поток обратной охлажденной воды из системы отопления, делится на два: первый G₀ направляется к точке смешения, второй в g₀ в обратный теплопровод тепловой сети. Соотношение масс двух потоков воды: охлажденной G₀ и высокотемпературной g₁ называют коэффициентом смешения.

u=G₀/G₁

Через температуру воды можно выразить коэффициент смешения:

u=G₀/G₁=(G_c-G₁)/G₁=(G_c/G₁)-1=((t₁-t₀)/(t_г)-t₀))-1=(t₁-t_г)/(t_г-t₀).

Например, при температуре воды t₁ = 150°С, t_г = 95°С и t₀ =70°С коэффициент смешения смесительной установки u = (150-95)/(95-70) = 2,2.

Это означает, что на каждую единицу объёма высокотемпературной воды должно подмешиваться 2,2 единицы охлажденной воды.

Смешение происходит в результате совместного действия циркуляционного сетевого насоса на тепловой станции и смесительной установки (насоса или водоструйного элеватора).

Куда устанавливать смесительный насос?

Смесительный насос можно включать в систему отопления тремя способами:

1. в перемычку между обратной и подающей магистралями (а)
2. в обратную (б)
3. подающую магистраль (в)

Схемы смесительной установки с насосом

1А. Насос на перемычке между магистралями

1Б. Насос на обратной магистрали

2В. Насос на подающей магистрали

Условные обозначение:

1 – насос; 2 – регулятор температуры; 3 – регулятор расхода воды в системе отопления;

Смесительный насос, остановленный в перемычку, подает воду в точку А, увеличиваяя ее давление до давления высокотемпературной воды.

Таким образом, в точку смешения А поступают 2 потока воды в результате действия двух насосов: сетевого (на теплоисточнике) и местного (смесительного), включенных параллельно. Насос на перемычке работает в благоприятных температурных условиях (при температуре t₀<70°С) и перемещает меньшее количество воды, чем насос на установленный на подающей или обратной магистрали (G_о < G_c),

G_H=G₀, где G₀ = G_c – G₁.

Насос на перемычке

Насос на перемычке не влияет на величину циркуляционного давления для местной системы отопления, которая определяется разностью давления в точках присоединения системы к наружным теплопроводам. Эпюра изменения давления в системе и в перемычке Б-А между магистралями изображена на рис. 1А.

Показано постепенное (условно равномерное) снижение давления в подающей (линия Т1) и обратной (линия Т2) магистралях, падение давления в системе отопления (сплошная вертикальная линия) и eгo возрастание под действием насоса в перемычке (пунктир) до давления в точке смешения (А).

Смесительный насос включают непосредственно в магистрали системы отопления, когда разность давления в наружных теплопроводах недостаточна для обеспечения расчетного расхода воды в системе. Насос при этом, обеспечивая помимо смешения необходимую циркуляцию воды, становится циркуляционно-смесительным.

Насос на обратной или подающей магистрали

Насос на обратной или подающей магистрали (б, в) перекачивает весь объём воды, циркулирующий в системе при температуре t₀ или t_г. Включение насоса в общую магистраль позволяет увеличить циркуляционное давление до необходимой величины независимо от разности давления в наружных теплопроводах. Условия смешения воды аналогичны: в точку А поступают два потока воды (G

1 и G₀) также в результате действия двух насосов сетевого и местного, но насосы включаются последовательно (по направлению движения воды).

Изменение циркуляционного давления при действии системы отопления с циркуляционно-смесительным насосом, включенным в общую обратную магистраль (рис. 2б). Как видно, давление в системе ниже давления в наружных теплопроводах. Данная схема может быть выбрана после проверки, не вызовет ли понижение давления вскипания воды или подсоса воздуха в некоторых местах системы . Насос повышает давление воды до давления в наружном обратном теплопроводе. Давление в точке смешения А должно быть ниже давления в точке Б (устанавливается с помощью регулятора температуры).

Изменение давления в теплопроводах смесительной установки с насосом

2А. Hасос на перемычке между магистралями

2Б. Насос на обратной магистрали

2В. Насос на по дающей магистрали

Условные обозначение:

1 – насос; 2 и 3 – давление в наружных, соответственно, подающем и обратном теплопроводах; А и Б – точки, соответственно, смешения и деления потоков воды;

Насос, включаемый в общую подающую магистраль, предназначен не только для смешения и циркуляции, но и для подъема воды в верхнюю часть системы отопления высокого здания. Смесительный насос в этом случае становится еще и циркуляционно-повысительным. Изменение гидравлическоrо давления в этом случае изображено на рис. 2В

Смесительных насосов, как и циркуляционных, устанавливают обычно два с параллельным включением в теплопровод. Действует всегда один из насосов, второй резервный.

Смешение воды может осуществляться и без местного насоса. В этом случае смесительная установка оборудуется водоструйным элеватором.

Источник: Отопление – Сканави А.Н., Махов Л.М.

Опубликовано: 17 июня 2016 г.   Автор: Rudic   Рубрики: Статьи -> Отопление
Метки: Циркуляционный_насос   Просмотров: 18671 Обсудить   Подписаться на RSS

6 признаков неисправности циркуляционного насоса

Опубликовано 7 декабря 2020 г.

Если вы владеете или управляете сдаваемой в аренду недвижимостью в г. Нью-Йорке, вы знаете, что наличие достаточного количества тепла и горячей воды для арендаторов является главным приоритетом. Одним из устройств, помогающих в этом, является циркуляционный насос. Вот шесть признаков неисправности циркуляционного насоса, о которых вам следует знать. Когда вы знаете признаки, вы можете распознать их до того, как ваш телефон начнет разрываться, потому что жильцы недовольны.

Назначение циркуляционного насоса

Поддерживайте горячую воду

Циркуляционный насос, также известный как рециркулятор или рециркуляционный насос, является частью вашей системы горячего водоснабжения. В некоторых домах он используется исключительно для того, чтобы горячая вода постоянно циркулировала по трубам. Таким образом, жильцам никогда не придется ждать горячей воды в кране. В конечном счете, рециркуляция горячей воды более удобна и менее расточительна. Это также может помочь владельцам недвижимости сэкономить деньги на счетах за воду и электроэнергию.

В некоторых зданиях циркуляционный насос также является частью котельной. Он не только подает горячую воду по трубам для купания и уборки, но и обеспечивает стабильную подачу горячей воды для парового отопления.

Признаки неисправности циркуляционного насоса

Нет воды в системе

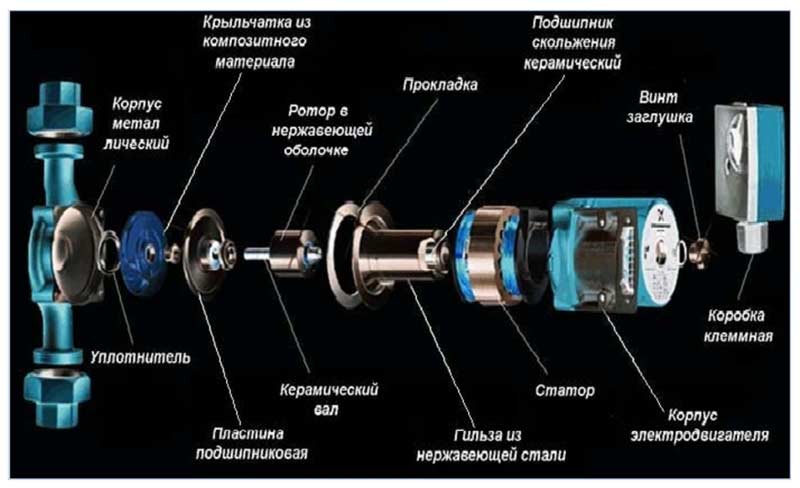

В зависимости от анатомии вашей сантехники вода может вообще не циркулировать, или горячая вода может быть только в определенных патрубках. Часто это происходит не из-за полного отказа насоса, а из-за заклинивания рабочего колеса. Рабочее колесо – это сердцевина насоса. Он перемещает воду со стороны всасывания насоса к его выходу. Он напоминает вентилятор или водяное колесо.

Иногда нажатие на насос может снова запустить циркуляцию воды. Если это не сработает, пора обратиться к специалисту по насосам, чтобы проверить, нуждается ли он просто в очистке или в полной замене.

Иногда мы видим циркуляционный насос, который не соответствует потребностям объекта. Это может произойти, если был установлен неправильный насос или если потребности здания увеличились с тех пор, как циркуляционный насос был впервые установлен. Замена насоса должна решить эту проблему.

Радиаторы не нагреваются

Если вы полагаетесь на циркуляционный насос для снабжения радиаторов и ваш циркуляционный насос не работает, вы не будете получать тепло или будете получать очень мало тепла. Об этом вам быстро расскажут арендаторы!

Обычно вы можете сказать, что помпа не включается или не работает (см. ниже), что означает, что она нуждается в очистке, ремонте или замене. Если насос работает, отсутствие тепла связано с другой проблемой вашей системы отопления, например, с самим котлом, трубами, питающими радиаторы, или радиаторными клапанами.

Насос не включается или остается включенным

Циркуляционный насос, который вообще не включается или отказывается работать, может быть вызван несколькими различными проблемами:

• Отсоединенная или корродированная проводка (может потребоваться помощь электрика)
• Сломанные детали внутри насоса, включая двигатель насоса, приводящий в действие рабочее колесо
• Проблемы с переключателем реле, приводящие к тому, что двигатель насоса не включается или периодически отключается
• Неисправен или неправильно отрегулирован перепускной клапан (см. «Горячая вода из крана холодной воды» ниже)
• Перегрев насоса и его отключение
• Термостат неправильно отрегулирован или не работает
• Несогласованность между термостатом и аквастатом насоса, который решает, когда включать или выключать насос в зависимости от температуры воды

Если вы сделали все возможное для оценки или устранения этих причин, а помпа по-прежнему не работает, пришло время вызвать специалистов по помпе.

Шумный насос

Циркуляционный насос, который издает слишком громкие или необычные звуки, неисправен. Среди вероятных кандидатов:

• Неправильный размер насоса для системы (слишком большой или слишком маленький)
• Воздух в линии (необходимо удалить воздух)
• Подшипники нуждаются в замене или разболтались
• Насос неправильно выровнен с трубами
• Неисправность внутренней детали, например клапана
• Неправильный монтаж насоса

Утечка воды в насосе

Утечка воды также является верным признаком того, что что-то не так. Наряду с этим симптомом вы можете заметить связанное с этим падение давления воды. Если вы видите ржавчину на внешней стороне насоса или рядом с ним, вы знаете, что утечка происходит в течение некоторого времени.

Как правило, эту проблему можно устранить, то есть вам не придется заменять весь блок. Обычно мы видим одну из четырех причин, вызывающих утечки: изношенные или сломанные крепежные болты, изношенные или сломанные уплотнения (прокладки, также известные как прокладки), неправильно прикрепленные или сломанные фланцы или соединения или неисправные клапаны.

Если вы столкнулись с неисправностью циркуляционного насоса, не позволяйте ей стать серьезной головной болью для вас и ваших жильцов. Свяжитесь с Antler Pumps сегодня, позвонив по телефону 212-534-2500 или заполнив простую онлайн-форму, чтобы назначить встречу.

---

Артикул из

Замена циркуляционного насоса котла | Скидка 24/7 Домашнее отопление Цены и доставка Лонг-Айленд

Перейти к содержимому

Замена циркуляционного насоса котлаheatingoillongisland2020-06-26T18:07:25+00:00

Циркуляционный насос котла в вашем доме на Лонг-Айленде гудит? Он горячий на ощупь или течет вода? Он издает ужасный шум? Все это признаки того, что его нужно заменить, и хороший повод позвонить нам. Мы расскажем вам, кто, что, где, почему и как относится к этому жизненно важному элементу оборудования, а также о проблемах устранения неполадок, о которых следует знать.

Этот насос предназначен для забора горячей воды из котла и подачи ее на радиаторы и конвекторы. Как следует из довольно понятного названия, он качает и циркулирует воду вокруг вашей собственности, что необходимо для поддержания тепла в вашем доме. Если насос перестанет работать, прекратится и процесс обогрева вашего дома.

Так что же может привести к поломке или неисправности насоса?

1. Котел горячий, но радиаторы холодные и горячая вода не идет из Смесители.

Вышеупомянутый сценарий является явным признаком того, что с циркулярным насосом что-то не так. Возможно, клапаны повреждены, и в этом случае потребуется замена. Также может случиться так, что давление холодной/горячей воды необходимо сбросить, чтобы оно не перегружало насос.

2. Циркуляционный насос котла шумит

Если насос сильно шумит, это может быть связано с избыточным воздухом, попавшим в насос, который можно устранить с помощью выпускного клапана. Другая возможность – ослабленные подшипники, встряхните насос, чтобы услышать, гремят ли подшипники внутри.

3. Утечка воды из циркуляционного насоса котла

Если вы заметили лужи воды под циркулярным насосом, это означает, что давление воды ослабило фланцы или соединения. Чрезмерное давление могло повредить насос, оставив отверстия, через которые может вытекать вода. Заделка может работать как временное решение, но в конечном итоге насос необходимо будет заменить.

Посмотрев на проблемы, которые могут возникнуть, мы советуем регулярно проверять циркулярный насос, тем более, что это такой важный компонент вашей системы отопления. Мы также советуем вызвать опытного техника для замены, что наши лицензированные и вежливые специалисты по техническому обслуживанию будут более чем рады сделать. Существуют опасности, связанные с выполнением такой работы, о которых знают обученные специалисты, такие как потенциальный риск ошпаривания и ожогов кожи от выходящего горячего пара. Так же выполняем все виды ремонта отопления.

Несколько дополнительных долларов не повредят в долгосрочной перспективе по сравнению с рискованными попытками ремонта дома.
