Отопление закрытого типа в частном доме. Выбор котла. Группа безопасности, расширительный бак и способы заполнения системы

Конструкция для прогревания частного дома работает на основе использования расширительного бака. Именно в этой части всей конструкции располагается теплоноситель. Основная функция расширительного бака – это компенсация расширения от тепла зависимо от конкретного режима функционирования оборудования.

Отопление закрытого типа в частном доме

Закрытая система отопления чаще используется в частных домах. Для ее корректной работы не требуется постоянный контроль со стороны человека – она работает в автоматическом режиме. Помимо этого, здесь используют любой тип теплоносителя (можно использовать даже антифриз). В этой системе поддерживается стабильный уровень давления и теплоноситель не взаимодействует с воздухом.

Расширительный бак можно установить в любом месте – желательно монтировать его рядом с котлом. В случае, если речь идет о настенной модели, то в них сразу же установлены расширительные бачки. Также в закрытых моделях устанавливают автоматические воздухоотводчики.

Закрытая система отопления состоит из следующих основных элементов:

  • Котел и группа безопасности. В котле быть может сразу вмонтирована группа безопасности – это характерно для настенных газовых моделей, пеллетных вариаций, а также газогенераторных моделей.
  • Радиаторы и трубы (иногда сюда же входят конвекторы и водяной теплый пол).
  • Циркуляционный насос, который и помогает теплоносителю передвигаться по системе. Его размещают на обратном трубопроводе (здесь более низкая температура).
  • Расширительный бак, который стабилизирует давление, а также компенсирует объем теплоносителя.

Содержание статьи

  • 1 Как выбрать котел для закрытой системы
    • 1.1 Газовые котлы
    • 1.2 Электрические котлы
    • 1.3 Котлы на твердом и жидком топливе
  • 2 Группа безопасности для закрытой системы
  • 3 Давление в закрытой системе
  • 4 Расширительный бак для закрытой системы отопления
    • 4.1 Расчет объема
    • 4.2 Место для установки расширительного бака мембранного типа
  • 5 Циркуляционный насос в закрытой системе
    • 5.1 Обвязка
  • 6 2 способа заполнения системы отопления закрытого типа
    • 6.1 Похожие статьи

Как выбрать котел для закрытой системы

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые необходимо учитывать выбирая вида котла. Самое лучшее, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для этот системы?

Газовые котлы

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. В случае, если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. В случае, если нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). При помощи этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают применять именно газовый тип котлов, которые обеспечат комфортное применение всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее применяют ресурсы. Тем не менее из-за перебоев с электроэнергией их не всегда уместно применять в частных домах – особенно такие ситуации характерны для зимнего времени.

Электрические котлы в отоплении закрытого типа в частном доме

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. В период работы котлов в доме образуется большое количество мусора.

Котлы на твердом топливе в отоплении закрытого типа в частном доме

Группа безопасности для закрытой системы

Группа безопасности для закрытой системы

Группа безопасности для закрытой системыГруппу безопасности устанавливают на подающий трубопровод у выходного отверстия. Основная функция чего элемента – контроль работы всей системы, а также регулировка ее параметров. В ее комплект входят манометр, воздухоотводчик и предохранительные клапана.

За счет манометра можно производить измерения и контроль давления. Давление должно варьироваться в пределах 1,5-3 бар зависимо от размера дома (для двухэтажных построек – это максимум 2 бара).

В случае, если же прибор показывает отклонение от нормы, то нужно искать причины подобного поведения оборудования:

  • Резкое снижение давления, необходимо поискать течь в системе, а также долить теплоноситель.
  • В случае, если же давление стало высоким, то, имейте в виду режим работы котла – он может сильно нагреть теплоноситель.

Также неполадки бывают в работе циркуляционного насоса, предохранительного клапана (его функция заключается в том, чтобы удалять лишний теплоноситель при повышенном давлении) – либо необходимо проверить корректность показателей манометра. Наиболее нередко проблему встречают именно в предохранительном клапане – он соединен с трубой, через которую и выводится лишняя жидкость в канализацию. Именно по этой причине нужно контролировать, чтобы клапан срабатывал, однако в случае, если вода сбрасывается слишком нередко, то где-то в системе есть неисправность.

Также в группу безопасности входит автоматический воздухоотводчик, которые спускает лишний воздух, которые попадает в оборудование. Его основная функция – не допустить образование воздушных пробок.

Давление в закрытой системе

Нормы отопления, зависят непосредственно от типа здания, которому подведено отопление. Именно по этой причине каждый конкретный случай необходимо рассматривать отдельно:

  • Для частного дома нормальным будет давление в 1,5-2 бара. В случае, если манометр показывает большую цифру, то это состояние считается критическим. В случае, если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит чего давления, а вся конструкция сломается.
  • Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Тем не менее это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.

Давление в закрытой системе

Расширительный бак для закрытой системы отопления

Расширительный бак для закрытой системы отопления

Задача расширительного бака – это компенсация объема теплоносителя под воздействием температур. В случае, если рассматривать закрытые системы, то расширительный бак в них – это герметичный сосуд, который поделен на две образующие. Сверху располагается слой воздуха (в случае, если модель более продвинутая, то здесь находится инертный газ). В случае, если температура достаточно низкая, то бачок пуст.

При изменении температуры в большую сторону теплоноситель начинает увеличиваться, а его лишняя часть переходит в бачок. Он сдвигает мембрану и сжимает имеющийся воздух в верхнюю часть газа. Манометр в данном случае показывает увеличение давления в системе – в том случае рекомендуется снизить интенсивность процесса. Здесь и приходит на помощь предохранительный клапан, который дает возможность избавиться от излишков газа.

В случае, если теплоноситель начинает остывать, то давление в верхушке бачка начинает выталкивать его в систему – на манометре показатели стабилизируются.

Расчет объема

По стандартам расширительный бак – это 10% от всего объема теплоносителя. Чтобы рассчитать его размер, необходимо сделать следующее:

  • В техпаспорте радиатора необходимо посмотреть его объем и рассчитать объем труб;
  • Разделить получившийся показатель на 10 – это и будет объем расширительного бака.

Здесь необходимо сделать небольшую оговорку – формула подходит, в случае, если речь идет о воде. При расчете незамерзайки нужно взять 50% от объема теплоносителя.

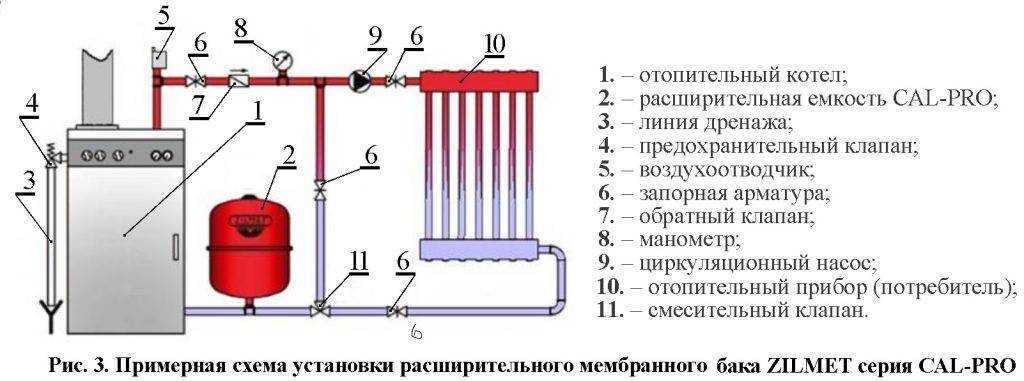

Место для установки расширительного бака мембранного типа

Расширительный бак мембранного типа размещают перед циркуляционным насосом, на обратной стороне всей системы.

В трубопроводе необходимо монтировать тройник, который подсоединяется к трубе и расширителю через фитинги. Специалисты говорят о том, что лучше его дистанцировать от насоса – это поможет избежать перепадов давления. Непременно проверьте, чтобы участок обвязки был полностью прямолинейным.

Циркуляционный насос в закрытой системе

Циркуляционный насос в закрытой системе

За счет чего элементы конструкции и происходит функционирование всей системы. На базаре существуют модели разной мощности, которая определяется совокупностью нескольких факторов.  Учитывается размер труб и материал их изготовления, количество и наличие радиаторов, в случае, если ли терморегулирующая арматура, длина труб, а также как работает оборудование.

Существуют стандартизированные таблицы, по которым можно выбрать насос. В них необходимо ориентироваться на площадь помещения, которое нуждается в отоплении или мощности системы в целом – от этих данных можно отталкиваться при поиске подходящего варианта.

Обвязка

Ранее в статье упоминалось, что насосы в закрытой системе монтируются на обратный трубопровод. Еще несколько лет назад это было непременно требование по установке системы, однако на сегодняшний день владелец может делать поскольку ему будет удобно.

В производстве насоса применяются прочные материалы, которые могут выдержать температуру до 90 градусов.

В случае, если конструкция работает с естественной циркуляцией, то в процессе монтажа лучше сделать так, чтобы насос в случае износа или поломки можно было бы заменить не имея удаления теплоносителя. В идеале станция должно работать даже не имея насоса. Чтобы реализовать данную идею, достаточно будет установить байпас – эта деталь дает возможность протекать теплоносителю не имея участия остальных элементов.

В случае, если вы имеете дело с закрытой системой, где применяется принудительная циркуляция, то байпас здесь не поможет. Этот вариант конструкции не может функционировать не имея насоса. Тем не менее здесь уже нужен фильтр и два крана, которые размещаются у входного отверстия. При помощи шаровых кранов можно в любой момент разобрать конструкцию, в случае, если ей понадобится ремонт или замена износившихся частей. Фильтр выполняет стандартную функцию – он препятствует засорению системы. Чтобы еще больше обезопасить систему, между этими 2-мя деталями ставят обратный клапан, который закрывает путь теплоносителю в обратном направлении.

2 способа заполнения системы отопления закрытого типа

  • Прежде всего необходимо монтировать дополнительный кран на обратном трубопроводе. Как правило это тройник, который соединяется с шаровым краном. В случае, если понадобилось слить теплоноситель, то применяют дополнительную емкость в качестве вспомогательного инструмента или шланг. Чтобы залить теплоноситель, необходимо подключить шланг ручного насоса к установленному крану.
