Расширительный бак отопление частного дома: типы бачков в системе с котлами

Содержание

Как выбрать расширительный бак для отопления частного дома

Расширительные баки используются исключительно в закрытых отопительных системах для компенсации давления, возникающего в результате расширения теплоносителя в ходе его нагревания.

Без расширительного бака давление в системе может достичь критического уровня, что приведет к повреждению запорной арматуры, труб, оборудования. Во избежание подобных последствий необходимо установить правильно выбранный расширительный бак, выполнив соответствующие расчеты.

При проведении проектных расчетов во внимание принимаются следующие факторы:

  • объем бака;
  • тип теплоносителя;
  • начальное давление между мембраной и баллоном;
  • совокупный объем теплоносителя;
  • эксплуатационное давление в отопительной системе;
  • диаметр подсоединения емкости.

При использовании упрощенной схемы расчета для бытовых отопительных систем во внимание принимаются всего две характеристики – запас в размере 10-25% от объема мембранного бака и объем теплоносителя.

При определении объема мембранного бака необходимо учитывать следующие зависимости:

  • чем ниже рабочая температура отопительной системы, тем меньше объем бака;
  • чем вместительнее отопительная система, тем больший объем должен иметь мембранный бак;
  • чем сильнее расширяется теплоноситель, тем больший объем должен иметь мембранный бак.

Наряду с компенсацией расширения, бак формирует некоторый запас теплоносителя, именуемый эксплуатационным. Он используется для компенсации испарения, небольших утечек, потери теплоносителя в ходе обслуживания насосов или фильтров.

При расчете объема бака надо исходить из того, что при нагревании воды до восьмидесяти градусов она расширяется приблизительно на 5%. Поэтому для высокотемпературной отопительной системы желательно принять двойной запас, так что объем бака будет составлять 10% от ее суммарной емкости.

К примеру, для отопительной системы общей емкостью сто пятьдесят литров желательно использовать расширительный бак объемом не менее пятнадцати литров.

Для низкотемпературных отопительных систем на расширение теплоносителя достаточно запаса в 3%, то есть объем бака должен составлять 6% от суммарной емкости отопительной системы.

Что касается диаметра подсоединения расширительного бака, то желательно, чтобы он был сопоставим с сечением используемого трубопровода. Это недорого, просто в установке и обслуживании, не приводит к избыточному напряжению в отопительной системе при резком увеличении температуры теплоносителя.

Ремонт отопления в частном доме своими руками

Как переделать открытую систему отопления частного дома в закрытую чем это выгодно и потечет ли вода по закрытой системе отопления самотеком, без насоса?

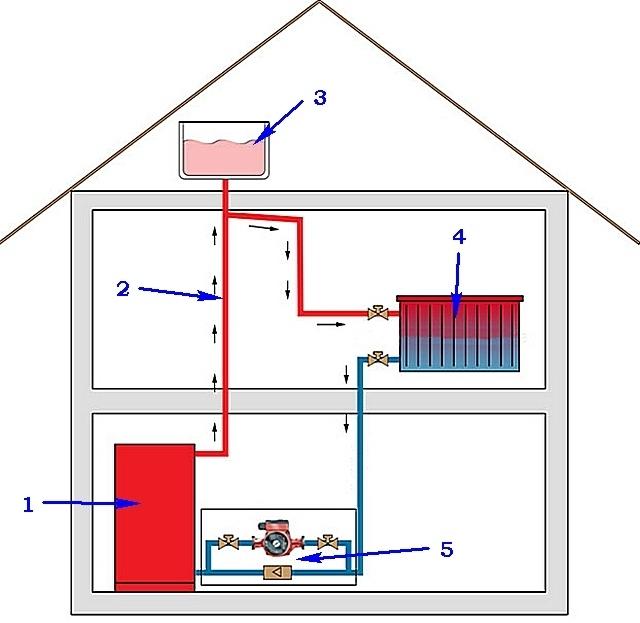

Примерно так выглядит расширительный бак на самотечной системе отопления

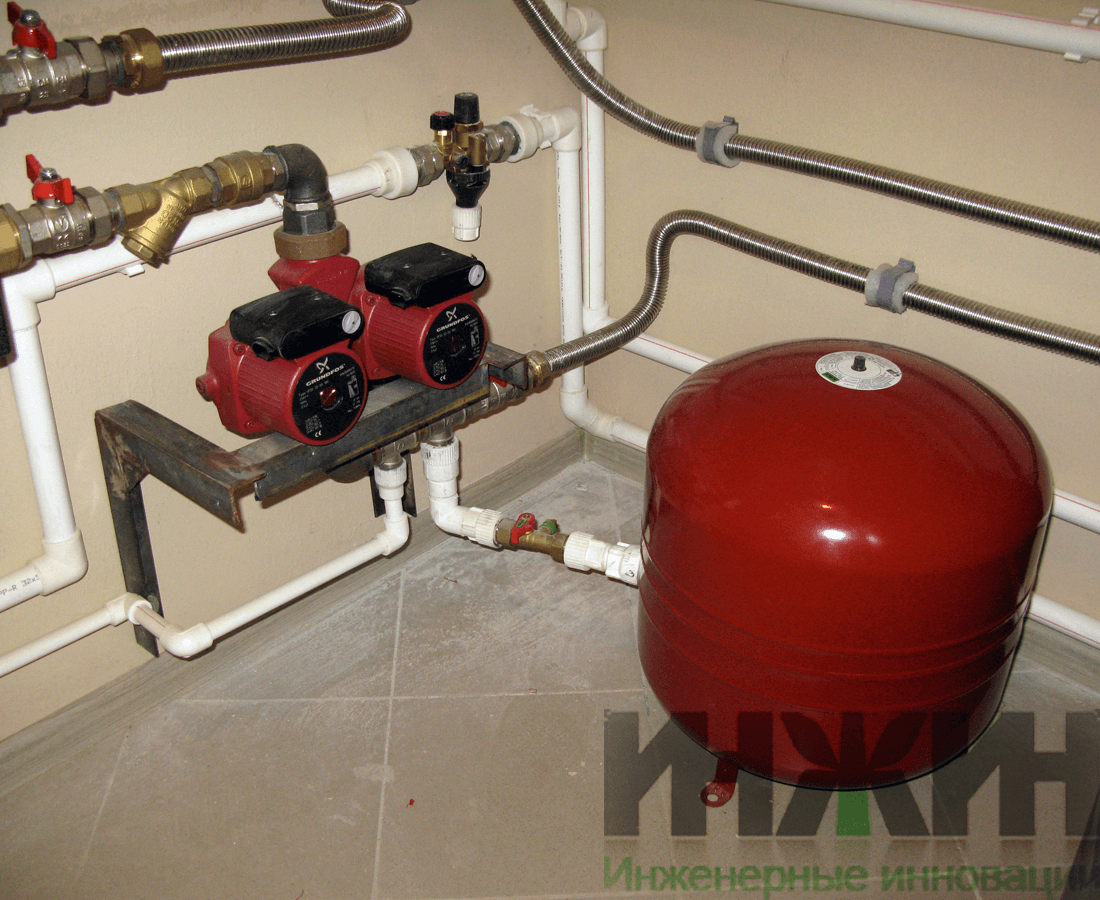

А вот так выглядит расширительный бак на закрытой системе отопления.



Расширительные баки для закрытой и открытой системы отопления конструктивно отличаются друг от друга. Например расширительный бачек для системы отопления открытого типа устанавливается на самой верхней точке системы отопления, через него заливается теплоноситель в систему отопления и выходит возду из системы отопления тоже через этот открытый расширительный бачек.

Очень многие владельцы открытой системы отопления с расширительным бачком, считают что только наличие расширительного бака приводит в движение циркуляцию теплоносителя по системе отопления термосифонным способом или “самотеком” и если система будет закрытой то без открытого расширительного бака наверху теплоноситель в движение придется приводить циркуляционным насосом. Что снижает и энергоэффективность системы и делает ее уязвимой в плане энергонезависимости – работать только от дров или газа, БЕЗ ЭЛЕКТРИЧЕСТВА.

В связи с чем хочется отметить что совсем не расширительный бак приводит в движение теплоноситель в термосифонной системе отопления, а перепад давления в подаче и обратке циркуляционного контура. И конечно же правильные гидроуклоны по которым остывающий теплоноситель с процессе отдачи тепла охлаждается и стримится по наклонным трубам все ниже и ниже до тех пор пока не окажется в нижней точке системы отопления и не попадет в котел через обратку для того что бы снова начать движение по восходящей подаче получив заряд тепла в котле.





На схеме выше представлена комбинированная схема с самотечными контурами и циркуляционным насосом на обратке на всякий случай (запускается иногда в случае необходимости). Так же на рисунке выше мы видим расширительный бак открытого типа на место которого можно установить автоматический воздухоотводчики и на этом можно сказать что работа по переделки системы отопления из открытой в закрытую на 50% выполнена. Остается установить в любом месте системы отопления закрытый расширительный бак или как правильно его называют еще “Экспанзомат”  и добавить аварийный клапан давления на 1.5 или 2.5 бар.  Ну и манометр как не обязательный но полезный прибамбас. И все..  После такой не хитрой доработки ваша система отопления будет так же функционировать по принципу термосифонной циркуляции, единственное что останется добавить  это заливной кран через который в систему будет добавляться вода из системы водоснабжения.

Если понадобится помощь сантехника в вопросе ремонта и модернизации системы отопления в Нижнем Новгороде обращайтесь по телефону +79040564263

Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления должно быть в норме – 1,5 – 2,0 атмосферы для частных домов высотностью до 2 этажей. Если давление отличается от указанных пределов, систему нужно «лечить».

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм. «Лишняя» жидкость просто уходит в бак или сбегает в канализацию.

Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

  • Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
  • Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
  • Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.
В настенных котлах данные приборы являются встроенными.

Читайте подробней на сайте – как правильно сделать обвязку не автоматизированного котла

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

  • После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
  • В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.
Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

Устройство расширительного бака. Нажмите на фото для увеличения.

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление.
После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

[nggallery id=52]

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием «американка». «Американка» представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть «американки» монтируется к резьбе на дополнительном баке. Для соединения двух частей «американки» понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить «американку».

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

[nggallery id=53]

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается «американка». Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел.
Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Оцените статью: Поделитесь с друзьями!

ЧАСТНЫЙ МАСТЕР по отоплению и водоснабжению: Расширительный бак системы отопления

  • Неисправность расширительного бака
  • Как выбрать емкость бака
  • Как настроить довления воздуха в баке
  • Обслуживание бака

Если давление теплоносителя скачет и сбрасывается ниже рабочего давления котла и котел  даже останавливается,частое срабатывание клапана предохранения -нужно искать причину в неисправности расширительного бака и его настройки:

  • неправильно подобранный объем расширительного бака
  • разрыв мембраны бака ;
  • неисправность заправочного ниппеля;
  • неправильная установка давления воздуха

  • неправильный монтаж бака
  • Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжимается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Все  работы выполняются только после того, как бачок будет снят  и слита жидкость из его. Чтобы слить жидкость надо накачать воздух в бак, чтобы он вытеснил жидкость из бака и заодно проверите мембраму на герметичность. Затем при помощи насоса с манометром настроить давление воздуха в баке согласно расчетному.  Убедившись в правильности настройки давления, можно устанавливать бак обратно.

Расчет объема производится по специальной формуле. Здесь основная величина – это

суммарный объем теплоносителя, который присутствует в отопительной систем

Вычисляется эта величина с учетом мощности котла, количества и типов отопительных

устройств. Заморачиваться с формулой мы не будем, это для специалистов.

На практике, для небольшого дома до 150 м/2 берут значение 1/10, (для воды)

если в системе отопления 120 л. теплоносителя, тогда емкость расширительного бака

получается 12 литров.

Меньше емкость бака брать не следует, лучше взять больше литров 16, система будет

работать надежнее. Если в качестве наполнителя используется антифриз, его расширение

при нагревании почти в два раза выше, поэтому и емкость расширительного бака надо

брать в два раза больше.

Заполнение мембраны воздухом. В верхней части бака имеется пластиковая

заглушка, сняв которую можно получить доступ к ниппелю. Через него, с помощью

 обычного автомобильного насоса, накачиваем мембрану. Теперь перейдём к

 определению начального давления в расширительном бачке и

предельному давлению в системе отопления. Что касается системы

отопления, то величину предельного давления нужно учитывать согласно

паспорту котла, обычно она составляет 1,2 атм. Величина начального

 давления подпора не должна быть меньше статического в самой системе

 отопления , плюс 0,2 бар. Величина статического давления в системе

 рассчитывается как разница между верхней и нижней точками системы. К

примеру, это может быть 3 метра. Статическое давление такой высоты

равно 0,3 бара. К этой величине необходимо прибавить ещё 0,2 бара, для

того чтобы создать давление подпора в верхней точке отопительной

 системы. Мы приходим к тому, что начальное (стартовое) давление

подпора в расширительном баке будет составлять 0,5 бар.

То есть предельное давление в системе составляет 1,2 бар, а начальное давление воздуха в мембранном расширительном баке будет составлять  0,5 бар.

Установка расширительного бачка в систему отопления не требует специальных

навыков и вполне может быть выполнена самостоятельно. Главное, чтобы его

 вместимости хватило на весь объем расширяющегося теплоносителя.

 В противном случае давление в системе может повыситься до критического уровня, при котором произойдет аварийный сброс жидкости и отключение котла.

Обслуживание расширительного бака

инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Расширительный бак открытой системы отопления

Что такое «открытая система отопления»?

На сегодняшний день открытая система отопления (она же самотечная) получила наибольшее распространение в частных домах, расположенных за городом. Основная причина этого состоит с ее простоте, надежности и энергетической независимости. Не секрет, что во многих сельских районах по сей день наблюдаются перебои с электроснабжением, что может вывести из строя энергозависимую систему автоматического контроля и привести к замерзанию теплоносителя.

В подобных условиях эксплуатации намного проще и надежнее выбрать открытую систему отопления, в основе которой лежит естественная циркуляция теплоносителя, возникающая за счет перепада давления между нагретым теплоносителем, выходящим из котла, и обратной водой, поступающей в него.

Конструкция самотечной системы отопления предельно проста и состоит из следующих элементов:

  • Котла отопления
  • Радиаторов
  • Расширительного бака открытой системы отопления

Как работает открытая система отопления?

В открытой системе отопления в качестве теплоносителя используется обычная водопроводная вода. Ее заливают в систему отопления перед запуском, как правило, в начале отопительного сезона. На следующем этапе разжигают котел и начинают нагрев воды, находящейся в нем.

Горячая вода устремляется вверх и создает направленное движение теплоносителя, возможное только при наличии замкнутого циркуляционного контура, в котором не должно быть пустот и воздушных пробок.

Как известно, вода при нагревании расширяется и создает в системе избыточное давление, способное разорвать самые прочные трубы и котел. Чтобы этого не произошло, «лишнее давление» необходимо сбросить. Самый простой способ состоит в сливе части воды, выходящей за пределы системы отопления при нагреве. Для этого достаточно было бы в самой верхней части системы оставить открытый сбросной люк или кран.

Но при этом следует помнить, что в системе отопления теплоноситель не только нагревается, но и остывает, уменьшаясь при этом в объеме, что может создать пустоты в циркуляционном контуре и остановить циркуляцию. Если вспомнить, что самотечная система отопления не имеет надежной защиты от различных экстренных ситуаций, то нетрудно представить последующий за прекращением циркуляции теплоносителя перегрев котла и его закипание.

Устранить все возможные негативные последствия просто: достаточно установить расширительный бак открытой системы отопления

О чем идет речь

Расширительный бак открытой системы отопления это открытый резервуар, свободно сообщающийся с атмосферой. Отсюда и название: открытая система отопления. При этом расширительный бак подсоединен к контуру отопления в самой высокой его части. При расширении воды и увеличении ее в объеме вследствие нагрева бак заполняется и аккумулирует излишки теплоносителя.

При охлаждении воды и уменьшении ее объема часть воды из расширительного бака поступает обратно в систему отопления, что полностью исключает образование пустот и нарушение циркуляции.

Следует отметить, что наличие открытого расширительного бака позволяет пузырькам воздуха и газа, содержащимся в воде, уходить в атмосферу, что также немаловажно для нормальной работы системы отопления.

Конструкция расширительного бака открытой системы отопления предельно проста и обычно состоит из прямоугольного металлического ящика с хорошими сварными швами, в котором установлен кран для сброса воды.

Бак снабжен крышкой и смотровым отверстием. Для предотвращения замерзания теплоносителя, его принято утеплять.

Видео инструкция – как работает расширительный бак для отопления

Информация о расширительном баке водонагревателя

В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается. И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению. С водопроводной системой расширительный бак водонагревателя может помочь минимизировать риск повреждения водопроводной системы давлением.(Обычно это не проблема для современных безбаквальных водонагревателей по требованию – этой проблеме подвержены только традиционные водонагреватели в виде резервуара.)

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя – это предохранительное устройство (иногда называемое тепловым расширительным баком). Это сливной резервуар, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания входящего давления воды.Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и, если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вытолкнуть обратно в городское водоснабжение, редко возникают какие-либо проблемы.Однако во многих домах есть закрытая система водоснабжения, которая оборудована односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан. В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение, и поэтому ему некуда деваться.

Большинство городов требует, чтобы закрытые жилые водопроводные системы были оборудованы расширительными баками. Если у вас есть какая-либо форма устройства предотвращения обратного потока, установленная на основной водопроводной линии, по закону вам может потребоваться также установить расширительный бак водонагревателя.Чтобы узнать подробности, обратитесь к местным строительным нормам или позвоните в отдел строительства и безопасности.

Как устанавливается расширительный бак водонагревателя

Если у вас не установлен односторонний клапан на основной водопроводной линии и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя. Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако они действительно могут быть установлены в любом месте на линии холодной воды до входа в водонагреватель.Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, не давая избыточному давлению в системе достигать приспособлений и преждевременно их повреждать.

Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара. Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма.Над водонагревателем придется установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, неплохо было бы одновременно узнать цену за установку расширительного бачка. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно. Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.

Расширительный бак

… То, что нужно над водонагревателем

Водонагреватели

настолько распространены, что большинство людей чувствуют себя довольно знакомыми с ними, но когда технический специалист выходит из-за проблемы с водонагревателем, внезапно все становится немного сложнее, чем раньше. Обычно водонагреватели не устанавливаются в соответствии с требованиями действующих норм. Как хорошие профессиональные специалисты, мы несем ответственность за то, чтобы владелец дома знал о таких вещах и объяснил, почему они могут понадобиться, чтобы владелец дома мог принять осознанное решение о покупке.Речь идет о тепловом расширительном баке. Это штука на водонагревателе размером примерно с банку из-под кофе, и мы получаем к ней много вопросов. На самом деле, они бывают разных размеров, которые различаются в зависимости от давления воды, количества нагретой воды и температуры, до которой нагревается вода.

Из всех вариантов установки водонагревателя главной темой обсуждения является необходимость использования расширительного бака. На мой взгляд, в этом нет никаких сомнений.Расширительный бак следует устанавливать каждый раз с каждым водонагревателем. Так часто возникает мысль: «У моего старого водонагревателя никогда не было такого, так зачем мне он вдруг понадобился сейчас?» Это простой вопрос физики. Большинство людей понимают, что при нагревании вода расширяется. Итак, если вода расширяется, куда девается эта «лишняя» вода? Расширительный бак. При правильном размере и правильной установке задача расширительного бачка состоит в том, чтобы принять эту «лишнюю» воду, вызванную тепловым расширением. Баки теплового расширения имеют резиновую камеру с «воздушной подушкой» с одной стороны, а другая сторона соединена с водопроводом.Когда происходит тепловое расширение, вода давит на баллон и сжимает воздушную подушку на другой стороне баллона, позволяя этой «дополнительной» воде расширяться в резервуар теплового расширения. Когда кто-то открывает кран, сжатый воздух давит на мочевой пузырь в другом направлении, выталкивая лишнюю воду обратно в водопроводную систему. Это устройство рассчитано, настроено и правильно установлено, что минимизирует избыточное давление, возникающее при расширении воды в результате нагрева. Хорошо, вот и «что».Теперь вот «почему».

Раньше расширительные бачки были не так необходимы, как сегодня. Тогда, когда происходило тепловое расширение, расширяющаяся вода выталкивалась обратно через водопроводную систему в городскую магистраль. Сегодняшние водопроводные системы более сложные, в них используются элементы управления и другие устройства для повышения эффективности и комфорта. Это часто создает так называемую «закрытую систему», которая не позволяет расширяющейся воде возвращаться в обратном направлении. Многие коммунальные предприятия также добавляли обратные клапаны к своим счетчикам воды, чтобы после прохождения городской воды через ваш счетчик она не могла течь обратно в городское водоснабжение.Это делает весь ваш дом закрытой системой. Поскольку все это потенциально может сыграть определенную роль в вашей водопроводной системе, вода по существу остается в этой закрытой системе до тех пор, пока кто-нибудь не откроет клапан. Представьте, что происходит, когда вода нагревается в этой замкнутой системе. Когда некуда идти, давление начинает существенно увеличиваться, поскольку вода пытается расшириться. Это давление могло бы значительно превышать нормальное рабочее давление и могло бы превысить 150 фунтов на квадратный дюйм, если бы не предохранительный клапан.Этот клапан предназначен для открытия и сброса давления из водонагревателя, когда оно превышает 150 фунтов на квадратный дюйм, сливая его на пол, а затем за пределы здания, где это не вызовет повреждения водой. Система без рабочего расширительного бака может столкнуться с потенциально большими перепадами давления воды, вызывающими нагрузку на стеклянную облицовку водонагревателя и другие сантехнические устройства и компоненты во всем здании.

Самая частая проблема с расширительными бачками – неправильная установка. Наши технические специалисты часто сталкиваются с преждевременным выходом из строя расширительных баков и / или неправильной установкой.Расширительные баки должны иметь надлежащий размер, располагаться, настраиваться и проверяться ежегодно во время ежегодного технического обслуживания водонагревателя. Хорошая установка поможет поддерживать минимальное повышение давления, вызванное тепловым расширением, может уменьшить гидравлический удар и помочь защитить компоненты сантехники от деформации. Неправильная установка может быть столь же плохой, как отсутствие расширительного бачка, а иногда и хуже. Неправильная установка может быть причиной всего: от больших счетов за воду и гидравлического удара до чрезмерного износа водонагревателя и сантехники.

Есть некоторые обстоятельства, когда Единый сантехнический код (608.3 UPC 2009 , текущий принятый сантехнический код для штата Вашингтон) позволяет не устанавливать расширительный бак. Типичный пример – районы, где еще не установили обратный клапан на счетчике, а водонагреватель не включен в закрытую систему. Другими словами, вода может проходить через счетчик в сторону города, когда вода нагревается и расширяется. Когда вода расширяется из-за тепла и может свободно перемещаться без препятствий с минимальным повышением давления в системе, тогда технически расширительный бак не нужен.Если когда-либо такая система непреднамеренно или намеренно превращается в закрытую, необходимо установить расширительный бак для защиты системы и водонагревателя.

Итак, вам действительно нужна эта штука на водонагревателе? Прежде чем принять решение, спросите хорошего, ответственного, профессионального сантехника.

Брюс Дэвис мл.

Генеральный директор

Day & Nite Plumbing & Heating, Inc.

Брюс – сантехник второго поколения и техник по ОВК.Он получил лицензию на коммерческую сантехнику, а затем стал N.A.T.E. Сертифицировано и E.P.A. Сертифицированный хладагент для обслуживания и ремонта коммерческих и жилых приборов HVAC. Брюс имеет многолетний опыт работы в качестве специалиста по системам отопления, вентиляции и кондиционирования воздуха, техника по котлам и сантехника. Сейчас он является генеральным менеджером компании, в которой работал на протяжении всей своей карьеры, и курирует бизнес по сантехнике, отоплению и кондиционированию воздуха для Day & Nite Plumbing & Heating, Inc.

0,000000 0,000000

Нравится:

Нравится Загрузка…

Связанные

Тепловое расширение | Мэриленд | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии. Герметичная система – это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое резервуаром теплового расширения, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что у воды есть место для расширения, и не будет риска разрыва линий водоснабжения и / или обрушения дымоходов водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом. До тех пор, пока нагревательный элемент не перестанет работать и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления.Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130 ° F (54 ° C).Однако, если термостат не отключит нагреватель, температура воды продолжит повышаться. Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе путем установки расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P – это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в резервуар.

Клапан давления клапана T&P предназначен для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь требуемый терморегулирующий клапан и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства предотвращения обратного потока после водомера.В таких ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бачка и T&P клапана. В случае сомнений домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться в его правильной работе. Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага открывает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить сливную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и визуально проверять на предмет коррозионных отложений, а также чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеупомянутые работы лучше всего может выполнять имеющий лицензию сантехник.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Тепловое расширение | Водонагреватели

Сантехники Bill Howe в Сан-Диего следят за постоянно меняющимся Единым сантехническим кодексом (UPC). Поскольку всегда начинают внедряться новые технологии и новые правила, важно, чтобы мы помогали обучать наших клиентов.

Одно из самых частых изменений, которые наши водопроводчики видели в Сан-Диего за последние несколько лет, касается водонагревателей, как кода установки, так и типа имеющихся водонагревателей. Недавно мы говорили о новых правилах, действующих в округе Сан-Диего, которые увеличили стоимость водонагревателей из-за горелок Lo NOx. Lo NOx касается самого водонагревателя, но есть также новое требование, которое влияет на установку всех водонагревателей в Сан-Диего: тепловое расширение.

Что такое тепловое расширение?

Основное определение термического расширения – когда вода нагревается, она расширяется.

Но какое это имеет отношение к вашей установке водонагревателя?

Тепловое расширение влияет на водонагреватели, поскольку оно увеличивает давление, когда они выполняют свою работу, нагревая воду для использования в вашем доме или здании. Например, при изменении температуры с 90 до 130 градусов количество воды увеличится на полгаллона.Пока происходит это изменение, давление и объем воды в вашем обычном резервуаре увеличиваются, и она должна куда-то уходить.

Куда уходит излишек?

В прошлом большинство систем (водоснабжения) считались «открытыми». Это значит, что вода из дома поступает в городской водопровод, и наоборот; она текла свободно в обоих направлениях. Таким образом, если давление воды в вашем доме повысится, оно сбросит это давление, потянув в городское водоснабжение.

Теперь городские власти защищают городское водоснабжение от возможного загрязнения, требуя устройств обратного потока (которые вы, возможно, помните из нашего предыдущего блога о требованиях к испытаниям на обратный поток) или защищая его от колебаний давления в доме, закрывая систему.

Для нового UPC 608.2 требуется дом с регулятором давления или любым устройством обратного потока, которое предотвращает отвод избыточного давления в основную подачу, чтобы иметь резервуар теплового расширения для контроля теплового расширения.

Что такое расширительный бак?

На водонагревателе установлен расширительный бак, позволяющий уйти излишкам воды, когда давление становится слишком высоким. Он защищает как дом от повышенного давления, поступающего к другим приборам (часто вызывающего утечки), так и защищает поток от попадания в городское водоснабжение, чтобы предотвратить обратный поток и возможное загрязнение.

Как узнать, нужен ли мне расширительный бак?

Если у вас установлено устройство обратного слива или регулятор давления, вы должны установить расширительный бак для каждого UPC. Фактически, лицензированные сантехники в Сан-Диего не будут устанавливать водонагреватель без этого, поскольку это не было бы кодированием.

Сколько домов имеют тепловое расширение?

Каждый дом в Сан-Диего, в котором есть водонагреватель, будет иметь тепловое расширение. Тепловое расширение будет происходить каждый раз, когда водонагреватель нагревает воду от открытия крана, душа, стиральной машины и т. Д.

И, по оценкам, только 5 процентов домов в Сан-Диего имеют расширительный бак.

Вызывает ли тепловое расширение утечку?

Да! Тепловое расширение может быть связано с утечками в кранах, унитазах, а также с утечками под плиточным фундаментом. Избыточное давление вызывает деформацию сантехнической арматуры и особенно уплотнений, которые можно найти в туалетах. Это также приводит к расширению водопроводных труб, что со временем может привести к утечкам.

Если вы подумываете об установке нового водонагревателя в бак, вы должны быть готовы поговорить о баке теплового расширения.Если вам нужна оценка вашей текущей системы, позвоните одному из наших экспертов, чтобы получить бесплатную оценку. В конце концов, наши сантехники устанавливают водонагреватели в Сан-Диего более 35 лет, знают правила сантехники и предлагают только лучшие продукты для ухода за вашим домом и семьей.

Позвоните сегодня по телефону 1-800-Bill Howe (245-5469), чтобы узнать имя, которому вы доверяете!

Расширительные баки для водонагревателей | Стоит или нет?

Вам интересно, что делает расширительный бачок водонагревателя? Интересно, можно ли установить его самостоятельно? В любом случае, вы попали в нужное место. Прочтите, чтобы узнать все, что вам нужно знать.


Заявление об ограничении ответственности: REthority поддерживается за счет рекламы и участия в партнерских программах. Мы можем получать комиссию, когда вы переходите по нашим ссылкам. Информация, включенная в этот пост, предназначена только для информационных целей и не должна восприниматься как юридическая или финансовая консультация.


Перейти к:

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя – это защитная система, которая снижает давление в водопроводе.Эти резервуары представляют собой небольшие резервуары, которые устанавливаются на водопроводной трубе, ведущей к вашему водонагревателю.

Расширительные бачки водонагревателя предотвращают повреждение или перегрузку водопроводной и водопроводной аппаратуры избыточным давлением. Они делают это, принимая избыток воды из водонагревателя и сжимая воздух внутри резервуара.

Легче понять, как работает расширительный бак водонагревателя, если вы знаете основы работы водонагревателя. В этом руководстве мы поговорим об этом, о том, как работает расширительный бак водонагревателя, как определить, нужен ли он, средние затраты и установку.

Связаться с сантехником

Как работает расширительный бак водонагревателя

Расширительный бак водонагревателя – это простая, но эффективная резервная система, защищающая водопровод в доме от избыточного давления. Откуда взялось избыточное давление?

Все начинается с водонагревателя, который выполняет простую работу по нагреванию воды для использования в вашем доме. Когда вода в водонагревателе становится горячее, она естественным образом расширяется.

Тепловое расширение

Этот процесс называется тепловым расширением.Водонагреватель на 50 галлонов рассчитан на 50 галлонов холодной воды, но как только эта вода нагревается, объем воды увеличивается до 52 галлонов.

С двумя дополнительными галлонами воды, с которыми водонагреватель не справится, лишней воде некуда деваться, кроме водопровода. Он давит на стенки труб, стыков и арматуры, ослабляя их со временем.

Давление повышается

Поскольку водонагреватель теперь обрабатывает больший объем воды, чем был вначале, давление в водопроводе повышается.

Это давление может со временем повредить вашу сантехнику, точно так же, как высокое кровяное давление напрягает ваше тело. Он может даже подняться достаточно высоко, чтобы взорвать водонагреватель.

Давление сброшено в резервуар

Вот как работает расширительный бак водонагревателя для предотвращения такого рода повреждений: Половина бака заполнена водой из водопроводной системы вашего дома.

Другая половина заполнена сжатым воздухом. В центре находится пузырёк из бутилкаучука, который позволяет воде в баке расширяться, когда она становится горячей.

Эта избыточная расширенная вода из водонагревателя течет в расширительный бак и толкает резиновый баллон в сжатый воздух на другой стороне резервуара, дополнительно сжимая воздух внутри резервуара.

Вам нужен расширительный бак водонагревателя?

Не в каждом доме нужен расширительный бак водонагревателя. Как узнать, нужен ли он вам?

Расширительный бачок водонагревателя нужен, если:

  • У вас традиционный водонагреватель в виде резервуара
  • Вы подключены к замкнутой системе водоснабжения
  • Это требуется для вашего города или производителя водонагревателя
  • Шайбы в сантехнике изнашиваются быстрее, чем обычно
  • Вы замечаете, что из предохранительного клапана водонагревателя капает вода

Расширительный бак водонагревателя не нужен, если:

  • В вашей системе используется проточный водонагреватель
  • Вы подключены к системе водоснабжения открытого типа

Без расширительного бака водонагревателя, который поддерживает водонагреватель и справляется с избыточной водой и давлением от расширения, вода будет либо течь обратно в городское водоснабжение, либо попадать в водопровод.

Это зависит от того, какая у вас система водоснабжения: открытый или закрытый.

Открытые системы водоснабжения

Если ваш дом подключен к системе открытого водоснабжения , избытку воды (из-за расширения из-за тепла) нужно куда-то направить – она ​​просто сливается обратно в городское водоснабжение.

Это не вызывает дополнительного давления или нагрузки на водопровод в доме, а это означает, что вам не понадобится расширительный бак водонагревателя.

Системы водоснабжения замкнутого цикла

В замкнутой системе водоснабжения система водоснабжения оснащена односторонним клапаном (обратным, обратным или редукционным клапаном), который предотвращает попадание воды обратно в городское водоснабжение.

В замкнутых системах водоснабжения лишней воде некуда деваться, поэтому она уходит в водопровод и увеличивает давление.

В чем разница между двумя

Лучший способ узнать наверняка – позвонить сантехнику.Они осмотрят вашу сантехнику и проверят наличие специальных клапанов предотвращения обратного потока, чтобы указать на систему с замкнутым контуром.

Оттуда они смогут порекомендовать расширительный бачок подходящего размера для вашего водонагревателя и установить его для вас.

Если вы используете замкнутую систему водоснабжения, вашему городу может потребоваться расширительный бак из-за повышенного риска возникновения избыточного давления в водопроводе.

Вам следует уточнить в вашем муниципалитете, требуется ли расширительный бак водонагревателя.В конце концов, если с водонагревателем что-то пойдет не так, это может привести к дорогостоящей ошибке.

Некоторые производители не будут соблюдать гарантию, если расширительный бак водонагревателя не установлен в замкнутой системе водоснабжения. Так что вам потребуется установить его, чтобы гарантия не была аннулирована.

Расходы на расширительный бак водонагревателя

Теперь, когда вы знаете, нужен ли вам расширительный бак водонагревателя, следующим шагом будет определение примерной стоимости.Расширительные бачки водонагревателя ужасно не дороги.

Но дорогие модели могут быть немного дороже. Будьте готовы заплатить от 40 до 200 долларов, или около 120 долларов в среднем, за расширительный бак водонагревателя. Цена зависит от размера резервуара.

В среднем, в жилых домах с водонагревателями на 40-50 галлонов используется расширительный бак на 2 галлона. Это связано с тем, что 50 галлонов нагретой воды расширяются примерно на 2 галлона, что делает этот резервуар идеальным размером для большинства домов.

Наем сантехника для установки бака будет немного дороже, чем установка его самостоятельно, но стоит оставить эту работу профессионалу.

Будьте готовы заплатить от 175 до 450 долларов за установку профессионального расширительного бачка для водонагревателя. Если у вас есть сантехник, который установит расширительный бак водонагревателя при установке водонагревателя, вы сможете сэкономить на некоторых трудозатратах.

Установка расширительного бачка водонагревателя

Установка расширительного бачка водонагревателя считается в меру сложным проектом своими руками.Он включает в себя несколько шагов, несколько инструментов и деталей, а также опыт работы с сантехникой в ​​вашем доме.

Если у вас нет опыта работы с сантехникой или вы никогда не выполняли подобный проект, мы рекомендуем обратиться к профессионалу для установки.

Всегда полезно понимать процесс установки, чтобы знать, чего ожидать. Когда сантехник устанавливает расширительный бак водонагревателя, он предпринимает следующие шаги:

  1. Соединение трубы подачи холодной воды, ведущей к водонагревателю
  2. Установка тройника над водонагревателем
  3. Установка расширительного бачка водонагревателя

Установка не так проста, как кажется.Вот как сантехник установит расширительный бачок вашего водонагревателя.

Закройте клапаны

Сначала закроют водяные краны и отсоединят трубы горячей и холодной воды от водонагревателя. К входному отверстию для холодной воды на водонагревателе будет прикреплен диэлектрический переходник.

Нижняя резьба диэлектрического соединения должна быть обернута трубной герметизирующей лентой и навинчена на входное отверстие для холодной воды плоскогубцами или трубным ключом.

Оберните нити

Теперь верхняя резьба диэлектрического соединения также будет обернута лентой для уплотнения труб.Медный переходник с внутренней резьбой будет прикреплен к верхней резьбе соединения и снова закреплен плоскогубцами или трубным ключом.

На этом этапе будет установлен тройник. Сначала к медному переходнику с внутренней резьбой на водонагревателе прикрепляется короткий кусок медной трубы.

Тройник закрепите

Тройник крепится к медной трубе с помощью соединений методом пайки или плотной посадки. Его следует установить на высоте примерно 12 дюймов над водонагревателем, чтобы было достаточно места для расширительного бачка.

Другой короткий кусок медной трубы (не длиннее 6 дюймов) будет припаян или вставлен в боковой выпуск только что установленного тройника.

Присоедините расширительный бак

В конце этой трубы будет установлен еще один медный переходник с внутренней резьбой. Теперь можно устанавливать расширительный бачок водонагревателя. Трубная герметизирующая лента будет обернута вокруг резьбового соединения нового расширительного бачка.

Затем он будет вручную навинчен на только что установленный переходник с внутренней резьбой.Наконец, верхний открытый выход тройника соединяется с трубой подачи холодной воды.

Водопроводчик может использовать для этого гибкую медную трубу или жесткие трубы. Трубопровод горячей воды будет повторно подсоединен к водонагревателю, водяные краны будут открыты, и установка будет проверена.

Должен ли профессионал устанавливать расширительный бак водонагревателя?

Прочитав этапы установки расширительного бачка водонагревателя, вы поймете, почему большинство домовладельцев решают вызвать сантехника для этой работы.

Это относительно сложный проект, который включает в себя множество фитингов, специализированных инструментов и деталей, а также тщательную точность во избежание повреждения сантехники.

Ошибка при установке может привести к утечкам, повышенному давлению в водопроводе, обрыву резьбы, перетяжке и т. Д. Для этого проекта лучше вызвать профессионала и не рисковать делать это самостоятельно.

Связаться с сантехником

Итак, что такое расширительный бак водонагревателя?

Расширительные баки водонагревателя – важное защитное устройство для любого дома с замкнутой системой водоснабжения.Их рекомендуется установить, если у вас есть традиционный водонагреватель в виде резервуара.

Может быть, это требуется в вашем городе, или вы могли просто заметить, что вода капает из предохранительного клапана вашего водонагревателя. В любом случае расширительные баки – это доступные устройства, которые предотвращают дорогостоящие повреждения сантехники и водонагревателя в вашем доме.

Вам также может понравиться:

Как подключить расширительный бачок. Расширительный бак для отопления установки закрытого типа. Видео пример устройства котельной с расширительным баком.

При устройстве системы отопления необходимо учитывать множество нюансов, связанных с ее отдельными элементами, в том числе не только радиаторами и теплогенератором. Неотъемлемой частью эффективной системы отопления является расширительный бак. Этот прибор кажется примитивным, но от него во многом зависит качество нагрева. При установке бака совершается множество ошибок, которые негативно сказываются на работе всей системы в целом. Рассмотрим подробно все «опасные» моменты!

Когда ваш тепловой бак расширяется

Независимо друг от друга.Его можно подключить через патрубок, отрезок трубы или гибкий источник питания, если он надлежащим образом закреплен. Прочтите и следуйте инструкциям! К сожалению, ваш расширительный бачок не вечен. Он решает проблему, но уже через пять лет разлив повторяется. Когда это происходит, вода в баке поглощает воздух, к которому у нее есть доступ. Когда воздух полностью растворяется в воде, резервуар полностью заполняется водой и больше не может работать, если воздух не будет добавлен снова.

Где установить расширительный бак в системе отопления?

Детали установки бака зависят от типа системы отопления, которая может быть открытой или закрытой. Первая разновидность считается устаревшей, но все еще встречается в некоторых домах. В данном случае расширительный бак представляет собой емкость с открытым верхом и резьбовыми соединениями снизу, к которым подключаются трубы. Он устанавливается на самой высокой точке, как того требуют элементарные законы физики.

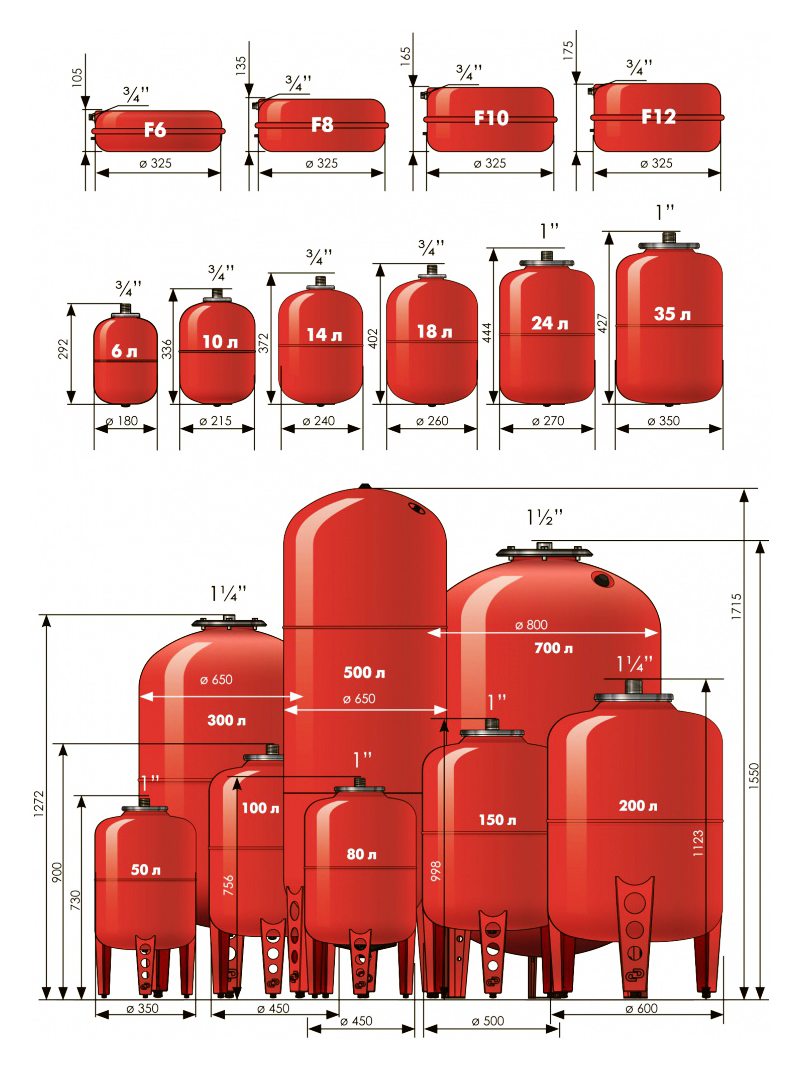

Расширительный бак – это небольшой резервуар для воды, обычно от 2 до 5 галлонов, который расположен рядом с водонагревателем.В водонагревателе резервуарного типа холодная вода нагревается при поступлении в резервуар для воды. Горячая вода расширяется, увеличивая общий объем воды и давление внутри бака. Для обеспечения безопасности увеличение объема и давления нужно как-то убрать. Расширительный бак регулирует повышенное давление, создаваемое в нормальном диапазоне рабочих температур водонагревателя.


Закрытые системы отопления – современный вариант, требующий установки капсулы специальной емкости, разделенной на две части резиновой мембраной.Мембранные расширительные баки соответствуют следующим требованиям к установке:

  • размещение в котельной возле теплогенератора;
  • свободный доступ к оперативным услугам;
  • отдельная фиксация подводки на стене во избежание увеличения нагрузки на бак;
  • укладывать облицовку напольного резервуара не поперек прохода;
  • наличие свободного пространства между элементом и стеной.

Маленькие контейнеры крепятся к стене с помощью кронштейнов, главное, чтобы основание было достаточно надежным.Расположение танка в космосе вызывает много споров. Некоторые специалисты советуют подсоединять трубы к верхней части элемента, оставляя внизу воздушную камеру, которая поможет легко удалить воздух из-под мембраны. Однако наиболее подходящим решением будет установка резервуара соединительной трубой вниз.

Расширительный бак снижает давление, позволяя куда-то уйти горячей воде. В противном случае расширение может создать слишком большое давление на водонагреватель, что приведет к утечке или неисправности.В расширительном баке есть лишняя вода, которая затем втягивается в водопроводные трубы, когда она вам нужна.

Расширительные баки имеют диафрагму, которая изолирует воздушную подушку и отделяет воздух от горячей воды. Резервуар также имеет покрытие, которое защищает резервуар от повреждений, которые могут быть вызваны коррозионным воздействием горячей воды. Во многих местах расширительные бачки становятся обязательными в соответствии с правилами сантехники. Если вы строите новый дом, расширительный бак должен быть частью установки водонагревателя.


Суть в том, что устройство будет работать в любом положении, но со временем на мембране появятся дефекты.Если воздушная камера находится внизу, то даже при изношенном мембранном элементе воздуху потребуется много времени, чтобы проникнуть в теплоноситель. При перевернутом бачке воздух быстро попадает в соседнюю камеру, что потребует срочной замены аппарата.

Если у вас уже есть дом, вам, вероятно, понадобится расширительный бак, установленный с новым водонагревателем. Любой подрядчик, приглашенный для работы с системой, должен будет отметить, что расширительного бака нет, и его необходимо будет установить вместе с любой заменой водонагревателя.В зависимости от местных норм, сантехник должен установить расширительный бак для ремонта водонагревателя или он потребуется только в случае его полной замены.

Расширительные бачки

Обратитесь к местному специалисту по сантехнике, чтобы определить необходимость в расширительном баке в вашем районе. Расширительный бак – это небольшой бак, используемый для защиты водонагревателя от избыточного давления. Бак частично заполнен воздухом и принимает переполненную воду, когда в водонагревателе существует избыточное давление.


Где установить расширительный бак в системе отопления?

Когда резервуар прочно закреплен на стене или установлен на полу, самое время подключить элемент к системе отопления. Для этого намечен кратчайший путь до развязки. Специалисты рекомендуют подключать закопанные резервуары к «обратке». Однако у самого входа в теплогенератор места нет; идеальный вариант – перейти на циркуляционный насос и идущую в комплекте запорную арматуру.

Когда вода нагревается, она расширяется в результате теплового расширения. Поскольку в замкнутой системе обычного водонагревателя вода не сжимается и не закрывается, необходимо увеличивать объем горячей воды. Когда расширительный бак установлен, повышенное давление открывает диафрагму в расширительном баке, позволяя воде течь в нее и сбрасывая давление нагнетания внутри водонагревателя. В конечном итоге вода сбрасывается в водопроводные трубы для смешивания.

До того, как федеральное постановление потребовало установки противопожарных предохранителей на муниципальных линиях, горячая вода должна была возвращаться в резервуары и муниципальные системы снабжения.Из-за возможного загрязнения системы водоснабжения в настоящее время требуются предохранители с обратным током, которые отключают этот путь для расширения горячей воды для вывода из эксплуатации.

Основные преимущества этого метода очевидны:

  • мембрана прослужит дольше за счет не слишком высокой температуры теплоносителя в «обратке»;
  • не возникнет проблем с циркуляционным насосом при вставке бака в обратный трубопровод;
  • критическое давление не появляется в «обратке», что позволяет сохранить в целости резиновые элементы бака.


При использовании предохранителей обратного слива рекомендуется использовать расширительные бачки. Другие текущие рекомендации включают установку с заменой счетчика воды, заменой водонагревателя, при строительстве нового дома и при установке редукционного клапана на магистрали дома.

Кроме того, расширительный бак обеспечивает дополнительный уровень защиты вашего дома от протечек воды. Как мы уже неоднократно говорили, основным недостатком гравитационных систем является низкий напор, в связи с чем необходимы трубы большого диаметра.При выборе диаметра трубы можно допустить небольшую ошибку, и система будет «зажата» и не сможет преодолеть гидравлическое сопротивление. Разблокировать систему можно без особых усилий: добавить в систему циркуляционный насос и переместить расширительный бачок с линии подачи на линию возврата.

Однако на практике доказано, что особой разницы в функционировании системы отопления с баком на обратном или подающем трубопроводе нет. Однако более надежным считается описанный способ подключения.Если выбор все же пал на подводку, то не забудьте оборудовать трубу шаровым краном или штуцером, чтобы своевременно перекрыть доступ к бачку и возможность его быстрого снятия для ремонта или замены.

Следует отметить, что перенос расширительного бачка на обратную трубу не всегда необходим. Благодаря несложным изменениям несложной системы отопления можно оставить расширительный бачок на месте. Но для правильной реконструкции или создания новой системы расширительный бачок необходимо перенести и заменить из открытого в закрытый.

Установка мембранных расширительных баков

Какой должна быть производительность циркуляционного насоса? Как и где его установить? Они не поднимают воду, а только помогают преодолеть местное сопротивление в трубах. Эти насосы можно сравнить с гребным винтом корабля: гребной винт толкает воду и обеспечивает движение судна, но количество воды в океане не увеличивается и не уменьшается, а общий водный баланс остается неизменным. Насос, который подключен к трубопроводу, толкает воду, но не имеет значения, сколько воды сливается, потому что с другой стороны течет такое же количество воды.


Как установить расширительный бак в систему отопления?

После установки и подключения компенсационного бачка в системе отопления необходимо провести правильную регулировку, заключающуюся в создании оптимального давления в воздушной камере. Без правильного проведения этого этапа невозможно избежать гидравлических ударов, возникающих, когда мембрана выталкивает излишек охлаждающей жидкости через мембрану. Работы по настройке выполняются в следующем порядке:

Расширительный бак для закрытой системы отопления

Поэтому можно не опасаться, что насос будет подавать воду через открытый расширительный бак: система отопления – замкнутый контур, а количество воды в нем никогда не меняется.В эти системы, помимо циркуляционных насосов, также могут быть включены подъемные насосы, которые способны увеличивать давление и поднимать воду. Эти насосы следует называть просто «насосами», а циркуляционные насосы – «вентиляторами». Неважно, сколько работает вентилятор в помещении: единственное, он способен создавать ветер, но он не может изменить атмосферное давление даже в замкнутом изолированном помещении.

  • система залита холодной водой;
  • устранены воздушные пробки из труб и радиаторов отопления;
  • давление в сети и в воздушной камере рассчитывается с помощью манометра;
  • в камере путем прокачки или откачки давление 0.На 2 бара достигается меньше, чем в системе.

Настройка – завершающий этап, после которого можно запускать тепловую сеть. Теперь давление в баке будет плавно меняться при нагреве и при остывании теплоносителя, не доставляя никаких проблем. Помните, что ошибки при установке компенсирующей емкости бросаются в глаза не сразу, а дают о себе знать в самый неподходящий момент – в разгар отопительного сезона.

В результате применения циркуляционного насоса радиус действия системы отопления намного больше, диаметры труб уменьшены, и можно подключить систему к котлу с более высокими значениями теплоносителя параметры.Чтобы обеспечить бесшумную систему, обеспечивающую необходимый объем теплоносителя, необходимо произвести некоторые расчеты. Для расчета расхода теплоносителя в любой части контура циркуляции воспользуемся той же формулой, зная мощность радиаторов в этом разделе – например, для расчета расхода воды для радиаторов, установленных в одном помещении. .


На самом деле установка расширительного бачка не слишком сложная операция. Для ее выполнения даже не требуются профессиональные инструменты – достаточно арсенала усердного домашнего мастера.Однако для того, чтобы ввести емкость в систему и ее последующую настройку, необходимо тщательно продумать все детали, игнорирование которых может стать фатальным. Только так установленное устройство прослужит долго и не доставит хлопот!

От потока воды доходим до диаметра труб. Затем мы должны определить мощность циркуляционного насоса. На каждые 10 метров длины циркуляционного контура требуется 6 метров напора насоса. Например, если общая длина контура составляет 90 метров, то напор насоса должен быть 4 метра.Заходим в магазин или выбираем каталог и покупаем насос с нужной головкой. Если трубы имеют меньший диаметр, чем рекомендовано в предыдущем абзаце, то мощность насоса следует увеличить, потому что чем тоньше трубы, тем большее гидравлическое сопротивление они имеют.

Как установить расширительный бак в систему отопления частного дома, нужно позаботиться заранее, перед его приобретением. Так проще определить расположение резервуара и способ подвести трубопровод для подключения к тепловой сети.Но ситуации разные, заранее все предугадать невозможно. Стоит немного изучить суть дела, и вы сами сможете разобраться, где установить и как правильно подключить расширительный бачок, в том числе своими руками.

Установка расширительного бака для открытого отопления

При использовании труб большого диаметра мощность насоса может быть уменьшена. Для обеспечения постоянной циркуляции воды в этих системах отопления желательно установить не менее двух циркуляционных насосов.Один из них работает, а другой отключен и зарезервирован. Или можно установить одну помпу, а другую отложить на замену, если первая сломается.

Расширительный бачок открытый

Надо сказать, что представленные здесь расчеты для системы отопления очень примитивны и не учитывают многие факторы и особенности отдельных случаев. Если вы строите дом со сложной архитектурой системы отопления, то необходимо производить точные расчеты, это могут сделать только теплотехники.Построить дорогое здание без должного анализа проекта, который считает, что все детали постройки будут глупыми.

Расположение емкости зависит от типа отопительной системы и назначения самой емкости. Вопрос не в том, зачем нужен расширительный бачок, а в том, в каком месте он должен компенсировать расширение воды. То есть в тепловой сети частного дома может быть не одно такое судно, а несколько. Вот список функций, которые возложены на резервуары, установленные в разных местах:

Инструкции по настройке

Циркуляционный насос в системе отопления наполняется водой и получает одинаковое гидростатическое давление с обеих сторон – со стороны входа и со стороны выхода боковые – которые подключаются к трубам системы.Современные циркуляционные насосы на шарикоподшипниках с водяной смазкой могут быть размещены как во впускном, так и в обратном трубопроводе, но чаще они направляются в обратный трубопровод.

Конструкции различных систем и их особенности

Изначально это было сделано по техническим причинам: более холодная вода, подшипники, ротор и упаковка работали дольше. А теперь насосы по привычке устанавливают с тыльной стороны, но с точки зрения создания искусственной циркуляции воды в замкнутом контуре размещение циркуляционного насоса значения не имеет.Однако более разумно разместить насос в подающей магистрали, где гидростатическое давление обычно меньше. Например, если расширительный бак размещен в системе на высоте 10 метров над котлом, то он создает статическое давление 10 метров водяного столба; Но это верно только для нижнего конвейера.

  • компенсация теплового расширения воды в открытых системах отопления;
  • то же для закрытых систем;
  • служат дополнением к штатному расширительному баку газового котла;
  • воспринимают увеличивающийся объем воды в сети горячего водоснабжения.

В высоком трубопроводе давление будет меньше, потому что столб с водой здесь меньше 10 метров. Куда бы мы ни поместили насос, он будет получать одинаковое давление с обеих сторон, даже если вы разместите его на вертикальном подающем или обратном трубопроводе. Разница между давлением на входе и выходе не будет значительной, потому что насосы небольшие.

Насос, работающий в системе с замкнутым контуром, увеличивает циркуляцию за счет втягивания воды в трубопровод с одной стороны и всасывания с другой.Уровень воды в расширительном баке не меняется при запуске циркуляционного насоса, потому что равномерно работающий насос обеспечивает циркуляцию только с фиксированным количеством воды. В таких условиях уровень воды в расширительном бачке остается прежним. Не имеет значения, работает насос или нет, гидростатическое давление, при котором расширительный бак соединяется с трубопроводами системы, будет одинаковым.

Бак открытого типа, в котором теплоноситель контактирует с атмосферным воздухом, является отличительной чертой открытой системы отопления.В этом случае установка расширительного бака осуществляется в самой высокой точке тепловой сети частного дома. Часто такие системы становятся питаемыми самотеком с увеличенными диаметрами труб и большим количеством теплоносителя. Емкость бака должна быть соответствующей и составлять около 10% от общего объема воды. Где, как не на чердаке, поставить такую ​​габаритную емкость.

Для справки. В одноэтажных домах старой постройки часто можно увидеть небольшие расширительные бачки для открытой системы отопления, устанавливаемые на кухне рядом с напольным газовым котлом.Так что это тоже правильно, бак, расположенный под потолком, легче контролировать. Правда, в интерьере это смотрится не слишком хорошо. Мягко говоря.


Альтернативные самодельные цистерны

Закрытые системы отопления отличаются тем, что мембранный расширительный бак для воды можно установить где угодно. Но все же лучший вариант установки – в котельной, рядом с остальным оборудованием. Еще одно место, где иногда приходится устанавливать закрытый расширительный бак для отопления, – это кухня в небольшом доме, так как там находится сам источник тепла.

О дополнительных мощностях

Следуя новым тенденциям, многие производители оснащают свои теплогенераторы встроенными баками, которые воспринимают объем теплоносителя, увеличивающийся при нагревании. Эти сосуды не могут соответствовать всем существующим схемам отопления, иногда их мощности не хватает. Чтобы давление теплоносителя при отоплении было в пределах нормы, в соответствии с расчетом устанавливается дополнительный расширительный бак для настенного котла.

Например, вы переоборудовали открытую гравитационную систему в закрытую без замены сети. Новый отопительный агрегат был выбран в соответствии с тепловой нагрузкой. Какой бы емкости в нем ни было, на такое количество воды не хватит. Другой пример – теплые полы во всех комнатах двух- или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительным, небольшой бак не справится с его увеличением и давление может сильно возрасти.Именно поэтому нам понадобится второй расширительный бак для котла.

Примечание. Второй резервуар, помогающий котлу, также представляет собой закрытый мембранный резервуар, расположенный в топочном помещении.

Когда горячее водоснабжение дома предусматривает бойлер косвенного нагрева, тоже возникает вопрос – куда расширять при нагреве воды. Один из вариантов – установить предохранительный клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева намного больше по размерам и через вентиль он потеряет слишком много горячей воды.Где выбрать и установить расширительный бак для котла.

Для справки. В буферных резервуарах (резервуарах для хранения тепла) некоторых производителей также возможно подключение компенсирующего резервуара. Причем специалисты рекомендуют ставить его даже на электрокотлы большой мощности, как показано на видео:

Как поставить танк

При установке открытого бака на чердаке следует соблюдать ряд правил:

  1. Бак должен стоять прямо над котлом и соединяться с ним вертикальным стояком подводящего трубопровода.
  2. Корпус изделия необходимо тщательно утеплить, чтобы зря не терять тепло при обогреве холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в аварийной ситуации горячая вода не затопила потолок.
  4. Для упрощения контроля уровня и подпитки рекомендуется подвести 2 дополнительных трубопровода к котельной, как показано на схеме подключения резервуара:


Примечание. Труба аварийного перелива обычно выводится в канализационную сеть.Но некоторые домовладельцы, чтобы упростить задачу, выносят через крышу прямо на улицу.

Установка мембранного расширительного бака тоже имеет свои особенности. Учитывая принцип работы этого продукта, его можно разместить вертикально или горизонтально в любом положении. Маленькие емкости принято крепить к стене струбциной или вешать на специальный кронштейн, большие – просто ставить на пол. Есть один момент: работоспособность мембранного бака не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Емкость закрытого типа прослужит дольше, если ее установить вертикально воздушной камерой вверх. Дело в том, что рано или поздно мембрана исчерпает свой ресурс, из-за чего в ней появятся трещины. Внутреннее устройство бака таково, что при горизонтальном расположении воздух с его половины будет быстро проникать через щели в теплоноситель, и та займет его место. Необходимо срочно поставить новый расширительный бачок отопления. Такой же результат быстро проявится, когда тара висит на кронштейне вверх дном.


В нормальном вертикальном положении воздух из верхней части не будет стремиться проникнуть через трещины в нижнюю, так как охлаждающая жидкость не будет стремиться подниматься вверх. Пока размер и количество трещин не увеличатся до критического уровня, отопление будет работать исправно. Этот процесс иногда занимает много времени, проблему вы не заметите сразу. Но как бы вы ни разместили сосуд, следует придерживаться следующих рекомендаций:

  1. Изделие необходимо размещать в котельной таким образом, чтобы за ним было удобно ухаживать.Не устанавливайте напольные блоки у стены.
  2. При монтаже расширительного бака системы отопления, не ставьте его слишком высоко, так что во время технического обслуживания вы не должны достичь запорного клапана или воздушного клапана.
  3. Нагрузка от подводящих трубопроводов и запорной арматуры не должны попадать на сопле емкости. Закрепите трубы вместе с кранами отдельно, это облегчит замену бака в случае поломки.
  4. Запрещается прокладывать подводящую трубу на полу через проход или подвешивать ее на высоте головы.


Как красиво разместить оборудование в котельной

Способы подключения

Гидравлически правильно подключить устройство в точке, расположенной на обратной линии перед котлом и циркуляционным насосом, что позволяет последнему работать в оптимальном режиме. Хотя бак можно подключить к подающей магистрали, но тогда мембрана будет меньше служить из-за контакта с теплоносителем более высокой температуры. Второй момент: при работе на подаче твердотопливного котла в аварийной ситуации пар может проникнуть в бак.Воздух и пар являются сжимаемыми средами, и в этом случае резиновая «груша» больше не будет компенсировать расширение воды.

Правильное подключение расширительного бачка к системе отопления всегда осуществляется через запорный шаровой кран с американкой. Благодаря этому элемент можно в любой момент вывести из эксплуатации и быстро заменить, не дожидаясь остывания охлаждающей жидкости. Если установить тройник и второй кран на подводке, как показано на схеме подключения, то бак можно опорожнить заранее:


Примечание.При монтаже и подключении расширительного бачка для котла следует соблюдать те же правила. Только сам бак должен быть рассчитан на давление в водопроводной сети, а не на отопление, что подробно и доходчиво описано в видео нашего специалиста:

Как проверить и накачать расширительный бачок

Перед подключением и заполнением бака теплоносителем необходимо проверить давление в воздушной камере бака на соответствие давлению в тепловой сети.Для этого со стороны воздушного отсека откручивается или снимается пластиковая заглушка, а под ней обычная шпуля, знакомая вам по автомобильным камерам. С помощью манометра измерьте давление и отрегулируйте его в соответствии с вашей системой, накачивая его с помощью насоса или опуская его, нажимая на стержень золотника.


Например, расчетное давление в сети после заполнения должно составлять 1,3 бар. Тогда в воздушном отсеке расширительного бачка нужно сделать 1 Бар, то есть на 0,2 Бар меньше.Хитрость в том, что резиновая «груша» бака прижимается со стороны воды. В противном случае при охлаждении сжатый хладагент будет втягивать воздух через автоматические вентиляционные отверстия, что недопустимо. После настройки откройте кран, залейте всю систему теплоносителем и спокойно запустите котел.

Примечание. Некоторые производители указывают на упаковке своей продукции заводское давление в воздушном отсеке. По нему можно выбрать подходящий резервуар и не связываться с прокачкой.

Заключение

Все работы, связанные с установкой, подключением и регулировкой расширительного бачка, не требуют высокой квалификации и могут быть выполнены самостоятельно.Более того, во время работы у вас должна быть возможность самостоятельно провести испытание под давлением. Его уменьшение или скачки – первая причина, по которой автоматика газового котла отключает горелку. Поэтому в таких случаях первым делом необходимо проверить манометром воздушную камеру бака, если в других местах нет серьезных протечек теплоносителя.

Коды сантехники для замены водонагревателя

Мы здесь, в Water Heaters Only, Inc., всегда говорим нашим клиентам, что мы выполняем всю нашу работу «в соответствии с правилами», но мы понимаем, что многие люди не всегда понимают, что это значит.Кодекс, на который мы ссылаемся, – это Сантехнический кодекс Калифорнии. Если вам когда-либо приходилось делать капитальный ремонт или ремонт в вашем доме, вам, вероятно, нужно было получить разрешение от города, а это означало, что вы должны были следовать определенным правилам или кодексам для выполнения работ. Во всех инкорпорированных городах есть службы строительной инспекции и / или отдела соблюдения норм. Если они этого не сделают, то эта работа обычно переходит к округу. В любом случае, есть коды практически для каждого типа ремонта и обновления, включая коды для водонагревателя.

По данным Международной ассоциации сантехников и механиков, кодексы «пытаются минимизировать общественный риск путем определения технических стандартов дизайна, материалов, качества изготовления и обслуживания сантехнических систем». По сути, эти правила гарантируют, что все ремонтные работы, замены и установки будут безопасными и эффективными, будь то установка новой ванной комнаты или водонагревателя. Water Heaters Only следит за тем, чтобы каждый из наших технических специалистов был осведомлен обо всех кодах и любых последних обновлениях, и мы обязательно следуем этим кодексам, как мы делаем это сейчас уже более 50 лет.Чтобы ознакомиться с полным перечнем необходимых кодов для установки водонагревателя, посетите наш блог здесь.

Несмотря на наши знания сантехнических кодексов, мы понимаем, что многие люди не знают о них, и поэтому мы подумали, что было бы полезно просмотреть некоторые из сантехнических кодексов в надежде рассказать общественности о том, как и почему мы делаем это. выполнение наших ремонтов и установок. Однако, прежде чем мы пойдем дальше, следует отметить, что каждый город и округ могут по своему выбору внедрять эти коды, а это означает, что то, что требуется в одном городе, может не потребоваться в другом.Это может немного сбить с толку, поэтому так важно использовать компанию, которая обновляет все последние коды.

ГЛАВА 6: ВОДОСНАБЖЕНИЕ И РАСПРЕДЕЛЕНИЕ

РЕГУЛЯТОРЫ ДАВЛЕНИЯ

В то время как большинство наших блогов по Сантехническому кодексу Калифорнии (CPC) посвящены информации в главе 5: Водонагреватели (очевидно), в этом посте мы будем обсуждать давление воды, и это рассматривается в главе 6, раздел 608.Для начала, давление воды измеряется в фунтах на квадратный дюйм или фунтах на квадратный дюйм. Всякий раз, когда мы выходим на любой

, будь то ремонт или установка, мы всегда проверяем PSI. Это полезно, потому что может помочь определить причину проблемы, например, утечку или отказ водонагревателя. Согласно разделу 608.2 CPC, всякий раз, когда давление воды превышает 80 фунтов на квадратный дюйм, требуется регулятор давления, если он еще не установлен.

Регулятор давления делает именно то, что звучит: он регулирует давление воды в водопроводе.Высокое давление воды может не только повредить водопровод в доме, но также может повредить водонагреватель. В большинстве домов он есть, но не всегда. Если мы обнаружим, что в доме давление воды выше 80 фунтов на квадратный дюйм и нет регулятора давления, мы всегда предложим его установить. И если он есть, но давление все еще высокое, мы проверим, не сработал ли текущий. Любое давление воды выше 80 фунтов на квадратный дюйм может не только нанести ущерб водонагревателю и водопроводу, но также аннулирует гарантию на большинство водонагревателей.Дополнительную информацию о регуляторах давления и давления воды можно найти в нашем блоге здесь.

РАСШИРИТЕЛЬНЫЕ БАКИ

Расширительные баки являются важной частью минимизации повреждений вашего водонагревателя и водопровода, и в определенных ситуациях они требуются CPC. По сути, расширительный бак – это металлическая «бутылка», которая используется для разгрузки при тепловом расширении. Расширительный бак имел внутри баллон, и когда происходит тепловое расширение, расширение можно временно уменьшить, войдя в резервуар.Когда тепловое расширение прекращается, лишняя вода возвращается в водопровод.

В приведенном выше разделе о регуляторах давления CPC указывает, что при установке регулятора давления необходимо установить расширительный бак. Это связано с тем, что из-за регулятора давления вода не может вернуться в городскую магистраль и по существу заблокирована так называемой водопроводной системой с «замкнутым контуром». Это замкнутый цикл, потому что вода и тепловое расширение, когда оно происходит, не могут вернуться в главную водопроводную систему города, расположенную за пределами дома.В Разделе 608.3 CPC также говорится, что расширительный бак должен быть установлен, если есть обратный клапан, предохранитель обратного потока или «другое нормально закрытое устройство, которое предотвращает отвод давления из здания обратно в водопровод».

КЛАПАНЫ СНЯТИЯ ДАВЛЕНИЯ

Раздел 608.3 также упоминает использование предохранительных клапанов в сочетании с расширительными баками. В «системе с замкнутым контуром» должен быть установлен не только расширительный бак, но и комбинированный предохранительный клапан температуры и давления (T&P).В водонагревателях они обычно располагаются в верхней части водонагревателя (хотя и не всегда). Взгляните на изображение выше, если вы не знаете, как выглядит T&P. Эти предохранительные клапаны настроены на сброс воды и давления после достижения определенного PSI или температуры. Эти предохранительные клапаны также должны иметь выпускную трубу (раздел 608.5), которая имеет свои собственные требования, такие как:

  • Нагнетательная труба должна отводиться самостоятельно под действием силы тяжести в канализацию или наружу здания.
  • Он должен разряжаться таким образом, чтобы не причинять телесных повреждений или повреждений конструкции.
  • Не может сливаться в поддон водонагревателя.

Вот почему вы обычно видите клапан T&P, подключенный к трубе, которая проходит либо вдоль стены наружу, либо через стену, откуда он будет выпускаться в безопасном месте, где никто не может пострадать.

В заключение, мы надеемся, что это была полезная информация. И последнее замечание: как мы упоминали в начале этого блога, каждый город может принять решение о внедрении сантехнических кодексов по-разному в зависимости от ситуации.Например, в некоторых районах городской инспектор не требует установки расширительного бака при наличии исправного клапана T&P. Также инспектор может позволить дренажной линии T&P просто сливать в пол, если водонагреватель находится в гараже. Вот почему так важно нанять компанию, которая знает последние коды. Если у вас возникнут дополнительные вопросы о кодах подключения водонагревателей или назначении встречи с одним из наших экспертов по водонагревателям, просто позвоните нам 24 часа в сутки, 7 дней в неделю по телефону 1-866-WHO-QUICK (1-866-946). -7842).

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
