Радиаторы отопления биметаллические – технические характеристики и виды

Появление на рынке биметаллических радиаторов перевернуло отношение к организации отопления в целом. Уникальные по своей конструкции, они дают возможность снизить расход потребляемого топлива, но при этом не снижать температурный режим внутри помещений. А причина в том, что такие приборы обладают высокой степенью теплоотдачи. Радиаторы отопления биметаллические (технические характеристики будут рассмотрены ниже) – это симбиоз двух металлов: стали и алюминия. Для чего необходимо такое соединение?

Всем известно, что алюминий обладает более высокой теплоотдачей, чем сталь. Но при этом это достаточно мягкий материал, который под действием воды, гидравлических ударов может изменить свое первоначальное состояние. То есть он не сильно надежен. Поэтому производители поступили следующим образом: они установили стальные трубы внутри радиаторов, по которым движется теплоноситель. Получается так, что контактировать горячая вода будет именно со сталью, которая в разы прочнее и надежнее алюминия.

Это дает возможность в несколько раз увеличить срок эксплуатации изделия.

Сам же алюминий выполняет роль декоративного элемента, который и передает тепло от стальных труб воздуху внутри комнат. При этом он не соприкасается с теплоносителем и не подвергается его негативному воздействию. Получается так, что прочная сталь – это каркас и основа радиатора, мягкий алюминий – это внешняя оболочка прибора.

Технические характеристики

Выбор любого отопительного прибора, и биметаллического радиатора в частности, производится по такому показателю, как теплоотдача. Что это такое? Это количество тепла, которое батарея передает в помещение за определенный промежуток времени. Кстати сказать, теплоотдачу называют по-разному: мощность радиатора, тепловой поток и прочее. Все это одно и то же. Измеряется этот показатель в Ваттах (Вт). Некоторые производители указывают в паспорте другую единицу измерения – калории в час (кал/ч). Чтобы перевести одно в другое, можно использовать вот такое соотношение – 1 Вт = 859,8 кал/ч.

Мощность биметаллических радиаторов отопления зависит от множества факторов. Здесь и количество секций, и размеры прибора, и способ подключения. Давайте рассмотрим, как отличается мощность от размеров. Для этого сделаем таблицу теплоотдачи биметаллических радиаторов отопления в зависимости от их габаритов и производителей.

Производитель	Высота	Ширина	Глубина	Теплоотдача
Рифар 350/01	415	80	90	136
Рифар 500/01	415	80	80	200
Global Style Plus 500/01	575	80	95	185
Global Style Plus 350/01	425	80	95	140
Sira RS 500/1	572	80	95	201
Sira RS 300/1	372	80	95	145

Из таблицы видно, что какой-то определенной закономерной зависимости нет, потому что многое будет зависеть и от межосевого расстояния, от толщины используемых компонентов. Поэтому каждый производитель на каждую модель устанавливает свою мощность, которая определяется лабораторным путем. Этот показатель обязательно записывается в паспорт изделия. Но учтите, что теплоотдача никоим образом не влияет на стоимость радиатора. Здесь нет никакой зависимости.

Устройство биметаллической батареи

Но это так называемая паспортная теплоотдача, и она может изменяться в зависимости от того, как подключен радиатор к отопительной системе. Существует три основных вида подключения.

1. Боковое. Специалисты считают, что это оптимальный вариант, если дело касается небольших помещений. Именно его производители берут за номинальную мощность.
2. Диагональное. Этот вид чаще всего используется, если количество используемых секций в радиаторе составляет более 12 штук. Самый эффективный вариант, при котором теплопотери практически сводятся к нулю.
3. Нижнее. Этот тип подключения обычно используют в тех случаях, когда хотят скрыть трубную разводку в полу. Теплопотери составляют до 10%.

Есть еще один вид – однотрубное подключение. Используется редко, в основном в системе «Ленинградка». В этом случае потери мощности могут составить до 40%.

Как увеличить теплоотдачу

• Проводить постоянную влажную уборку. Небольшой слой пыли может снизить показатель мощности до 5%.
• Горизонтальная установка прибора – важная составляющая, влияющая на потери тепла.
• Постарайтесь не закрывать биметаллические батареи отопления декоративными экранами.
• Можно на стене за радиатором установить отражающий экран. Это может быть обычная алюминиевая фольга.

Другие технические характеристики

Итак, с теплоотдачей разобрались, идем далее.

• Рабочее давление биметаллического отопительного прибора. Разброс показателей достаточно большой от 10 до 35 атм. Опять-таки напоминаем, что многое будет зависеть от модели и от марки производителя. Обычно в автономных системах устанавливают биметаллические радиаторы, которые выдерживают давление 10 атм.
  В городских квартирах, которые обслуживаются централизованными отопительными сетями, устанавливают батареи с давлением до 16 атм. Обычно производители устанавливают запас прочности на случай непредвиденных ситуаций, к примеру, сильный гидравлический удар.
• Температура теплоносителя. Немаловажный показатель. Для биметаллических радиаторов отопления данный параметр равен +90С. Это максимум.
• Теперь о размерах биметаллических радиаторов отопления. В таблице, которая стоит выше, вы могли убедиться, что существует три основных размера, и все они разные в зависимости от модели прибора. Но есть и еще один показатель – это межосевое расстояние. Данный показатель определяет расстояние между осями нижнего и верхнего коллекторов. Существует пять стандартных размера: 200, 300, 350, 500 и 800 мм.

Внимание! В независимости от того, какие параметры отопительного биметаллического прибора вы выбрали, необходимо соблюдать установочные размеры. От стены он должен отстоять 3-5 мм, от пола 10 мм, от подоконника 10 мм. Таким образом, решаются две важные задачи: оптимизация теплоотдачи и соблюдение требований и правил пожарной безопасности.

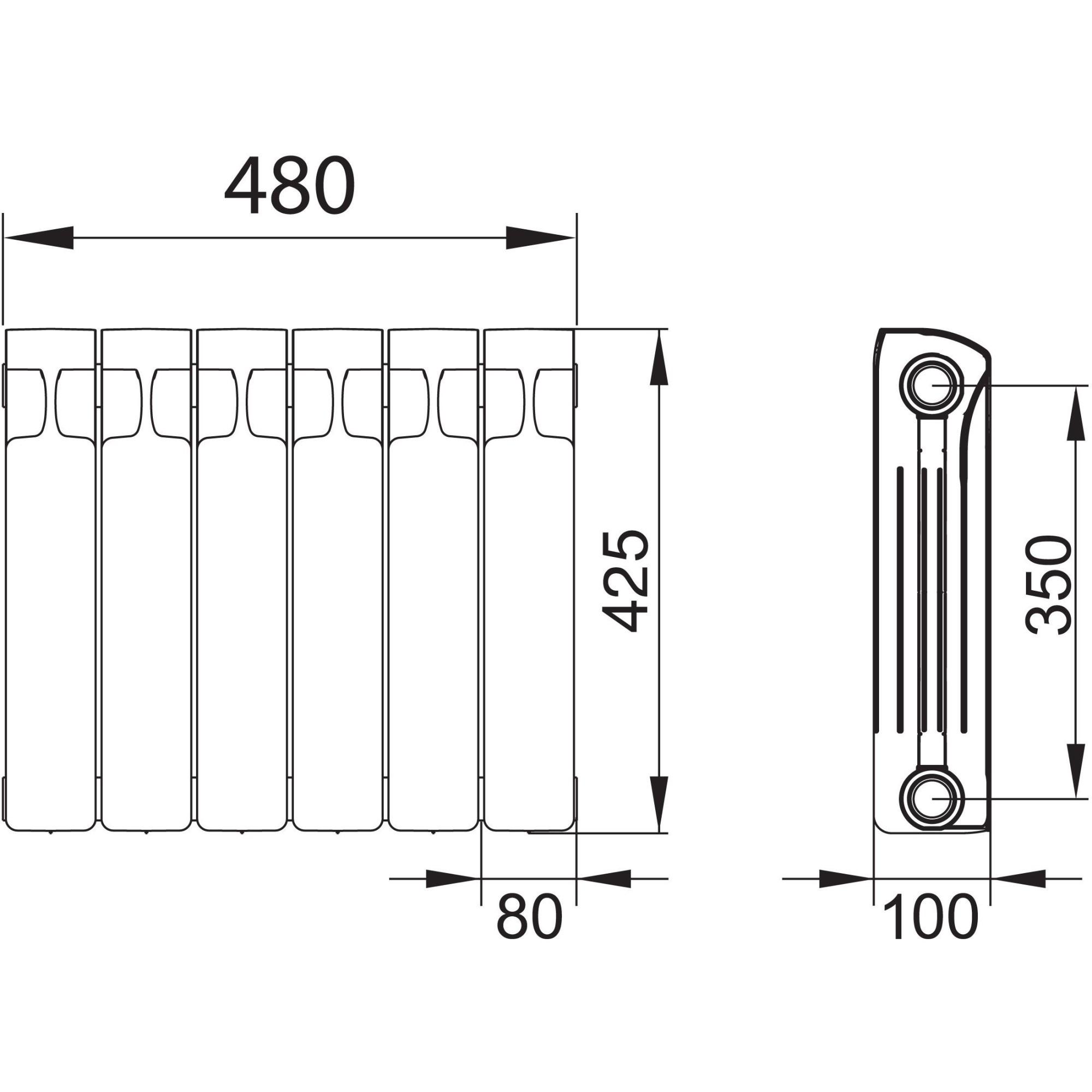

Размерный ряд

Итоги

Итак, подведем итоги по теме. Биметаллические радиаторы обладают множеством достоинств.

• Высокий коэффициент теплоотдачи.
• Презентабельный внешний вид.
• Высочайшая прочность и надежность. Эти приборы прекрасно справляются практически со всеми нагрузками.
• Повышенная устойчивость к процессам коррозии металлов.

Есть, конечно, и недостатки, но они не столь существенны. Хотя на один надо обратить внимание – цена. Если сравнивать с другими видами батарей отопления, то биметаллические по стоимости выше. Но этот недостаток компенсируется их достоинствами. Кстати, гарантированный срок эксплуатации – 30 лет.

В настоящее время производители стали предлагать биметаллические радиаторы, где вместо стальных труб устанавливаются медные. В данном случае технические характеристики повышаются, но и стоимость приборов тоже сильно возрастает.

Не забудьте оценить статью:

Радиаторы отопления размеры по высоте – разновидности по материалам изготовления

24 Марта 2022

Просмотров:  6063

Время чтения:  10 минут

Содержание

Разновидности

Габариты под нестандартные условия размещения

Стандартные модели и их габариты

Коротко о главном

Создавая проект отопительной системы, сталкиваешься с необходимостью указывать точные размеры различных элементов этой сложной конструкции. Если учесть то, что на рынке представлено огромное разнообразие батарей, отличающихся не только по материалу изготовления и внешним признакам, но и габаритам, то это действительно важная задача. Предложенная статья рассматривает вопрос «радиаторы отопления размеры по высоте и длине» с подробным разбором.

Вертикальные изделия – это прекрасное решение для прихожих

Разновидности

Материал, используемый при изготовлении, определяет разновидность устройства:

• Чугунный. Старые и проверенные батареи, отличающиеся хорошей теплоотдачей и продолжительностью эксплуатации. Однако, из-за хрупкости материала, требуют аккуратного обращения.

• Биметаллические. Новые модели, быстро набирающие популярность благодаря простоте монтажа, относительно невысокой цене и хорошему дизайнерскому оформлению, позволяющему вписываться в помещение, практически с любым стилевым решением.

• Алюминиевые. Благодаря невысокой цене, доступны для приобретения основной массе покупателей. По внешним признакам практически не отличаются от биметаллических моделей.

• Стальные. Простые, ничем не примечательные конструкции. подходят для оформления дачных домиков и других помещений с небольшими габаритами.


Внимание! Каждый тип по-своему хорош и обладает какими-то недостатками. Поэтому, прежде, чем приобретать продукцию из того или иного материала, необходимо внимательно изучить его технические характеристики.

Даже под оформление в стиле лофт, можно подобрать подходящую конструкцию

Батареи из чугуна

Среди достоинств этих изделий можно отметить: прекрасную теплоотдачу и высокую инертность. Это значит, что для нагрева затрачивается больше времени, чем у других видов радиаторов, но при этом, так же долго чугун отдает тепло. Теплоотдача одной секции чугунной батареи, равна 90-150 Вт.

Если раньше такие устройства были громоздкими и невзрачными, то сейчас благодаря работе дизайнеров, можно встретить разнообразные модели, отличающиеся прекрасным стилевым решением. В зависимости от конструкции, они могут монтироваться по старинке на кронштейны или устанавливаться на предусмотренные конструкторами, ножки.

При желании, возможно подобрать батареи различных габаритов. Такой подход, поможет установить конструкцию практически в любом удобном для владельца дома месте. Существуют, как маленькие и длинные, так и высокие и короткие.

Существуют и недостатки у данного типа:

• Значительная разница между входным сечением стояка и патрубка устройства, становится причиной понижения скорости движения теплоносителя, а это. В свою очередь, способствует быстрому загрязнению внутренней части.


Засоры в нижней части – это результат несоответствия диаметров входного патрубка и основной трубы

• Плохое противостояние гидроударам.

• Габаритные устройства имеют большой вес, что не удобно для монтажа конструкций и их транспортировки.

• Требуется частое обслуживание.


Внимание! Несмотря на все, казалось бы, существенные недостатки, изделия из чугуна, по сей день, остаются лучшими для обогрева помещений. Однако стоимость на данный вид продукции не всем по карману, поэтому владельцы собственного жилья, предпочитают другой материал изготовления.

Батареи из алюминия

Более современный вид продукции для прогрева помещений. Несмотря на это, алюминиевые секционные устройства уже успели завоевать признание у огромного числа покупателей, во многом благодаря своей невысокой стоимости.

Существует и другой ряд достоинств, который поднимает их на ступеньку выше:

• Привлекательный внешний вид. Однако этот плюс, можно перевести и в недостатки, так как все модели однообразно оформлены.

• Не требуют постоянного обслуживания. периодические осмотры – один раз за сезон, вполне достаточны для полноценной работы системы.


Нуждаются в периодических осмотрах

• Алюминий не относится к хрупким металлам, так как чугун и выдерживает значительные механические повреждения без потери целостности корпуса.

• Хорошо противостоят гидроударам, поэтому их рабочее давление значительно выше.

• Небольшой вес. Что облегчает процесс монтажа батарей.


Внимание! Проходное сечение было уменьшено до диаметра основного трубопровода или даже с некоторым заужением. Благодаря этому, удалось добиться повышения скорости движения теплового носителя и уменьшения грязевых отложений.

Биметаллические модели

Усовершенствованная разновидность отопительных конструкций. Благодаря наличию стального сердечника и внешней алюминиевой обшивке, батареи из биметалла не имеют тех недостатков, которые есть у предыдущих моделей. У них очень хорошая сопротивляемость гидроударам, а рабочее давление равно 15-100 кг/см.кв. даже несмотря на сплошные достоинства, биметаллические конструкции, к сожалению, приобретаются с меньшим порывом. Виной тому – высокая стоимость.

ысокая стоимость оправдана внешним видом и техническими характеристиками изделия

Стальные

Хороший вариант для обустройства автономного отопительного контура, однако не приспособлены для работы в условиях центральной теплосети. Частые гидроудары и высокое давление сказываются не лучшим образом на целостности корпуса.

Между тем, стальные изделия, установленные в частном доме, обладают прекрасной теплоотдачей и практически не подвержены коррозии. Теплоотдача одной секции равна 150 Вт.

Габариты под нестандартные условия размещения

Магазинами, реализующими отопительную продукцию, предлагаются не только стандартные размеры секций радиаторов отопления, но и других, необходимых для установки в нестандартных условиях размещения. Эксплуатация в нетиповых зданиях и реализация особого стиля в комнате – это то, для чего в основном подбираются подобные устройства.

Низкие выбираются для зданий, где подоконники расположены ниже стандартизированных норм. К данной категории подпадают частные дома старой постройки, где высота подоконника не выше 30-40 см. Приборы изготавливаются из различного материала: чугуна, биметалла и алюминия и имеют следующие размеры радиаторов отопления:

Высота, ширина, толщина и межосевое расстояние – основные размеры секции

• Чугунные, от российских производителей, приспособленные под низкие подоконники, имеют следующие размеры – 93х140х388, где последнее значение указывает высоту радиаторов отопления. Теплоотдача равна 106 Вт, если рабочее давление в системе 9 атмосфер. Рассматривая низкие приборы от зарубежных изготовителей, можно обнаружить, что межосевое расстояние меньше и равно 200 или 350 мм.

• Выбор малогабаритных биметаллических моделей более обширен. Межосевое расстояние начинается от 40 мм, а высота радиатора отопления варьируется от 150 до 450. Теплоотдача прибора не такая значительная как у чугуна, но мощности 80-140 Ватт вполне достаточно для обогрева помещения со средней площадью.

• Размеры радиаторов отопления из алюминия схожи с биметаллическими конструкциями.


Внимание! Биметаллические и алюминиевые разновидности батарей приспособлены для работы с давлением от 16 до 24 атмосфер. При этом первый показатель относится к рабочим параметрам, а второй максимальным и может быть применен при опрессовке отопительного контура.

Другая разновидность нестандартных типоразмеров – это высокие. Используются в местах, где нет возможности установить стандартное устройство с преимущественным горизонтальным способом расположения.

Некоторые пользователи, могут посчитать, что проще установить прибор стандартной высоты, но с меньшим количеством секций. Отчасти такое решение вполне реально, однако стоит понимать, что при этом снижается уровень теплоотдачи. Поэтому, в большинстве подобных случаях, установка вертикально расположенной конструкции, будет более рациональным решением.

Рациональность решения установки вертикальных конструкций обусловлена лучшей теплоотдачей на ту же единицу площади

• К сожалению, высокие устройства из чугуна, встречаются только у зарубежных производителей, а значит отличаются завышенной стоимостью. Размеры чугунных радиаторов отопления следующие:


 – Ширина – 77 мм.

 – Высота чугунного радиатора отопления – от 660 до 955 мм.

 – Глубина – 205 мм.

Устройства работают при давлении в 10 атмосфер. Если же габариты превышают представленные, то рабочее давление не допускается выше 6 атмосфер.

• Биметаллические модели не приспособлены для работы с центральной системой. Дизайнерское решение позволяет эксплуатировать в частных домах для индивидуального обогрева. Отличие вертикальных конструкций из биметалла заключается в том, что они, как правило, монолитные – без разделения на секции. Конечно же существуют и секционные модели, но они пользуются меньшим спросом.


Одна секция:

 – Ширина – 80 мм.

 – Толщина радиатора отопления – 95 мм.

 – Высота – 880 мм.

Допускается эксплуатация вертикальных конструкций при величине рабочего давления до 4 атмосфер. Чтобы провести опрессовку системы, допускается кратковременное повышение до 6 атмосфер.

Вертикальные изделия панельного типа

Помимо представленных выше моделей, производителями, для рационального использования площади помещения, предлагаются конструкции с небольшой глубиной. К данной разновидности относят панельные радиаторы, толщина которых не более 60 мм.

Стандартные модели и их габариты

В зависимости от материала, используемого при изготовлении, устройства могут иметь отличающиеся габариты. Если принимать, что межосевое расстояние равно 500 мм, то встречаются следующие размеры радиаторов отопления:

• Чугунные модели, также, как и большинство других приборов, имеют секционную конструкцию. Каждый отдельный элемент имеет свои размеры. Так для чугуна, стандартными будут считаться 95х140х600. Хотя, как известно, встречаются и другие разновидности с отличающейся глубиной (к примеру, 85 или 110 мм) или шириной 110 мм. Чугунные, выполненные в ретро стиле, вообще редко привязываются к стандартным показателям.


Кстати, для того чтобы понять, каковы размеры батареи отопления будет у собранной конструкции, необходимо прибавить к каждой секции по 3-4 мм паранитовой прокладки и перемножить на количество установленных секций.

• Размеры радиатора отопления из биметалла, приближенные к стандартным, имеют небольшой числовой диапазонный разброс:


 – Ширина – от 80 до 85 мм.

 – Глубина – от 75 до 100 мм.

 – Высотой батареи отопления – от 550 до 580 мм.

Теплоотдача прибора варьируется от 160 до 200 Вт при разрешенном рабочем давлении 25 атмосфер. В случае необходимости проведения опрессовочных работ, допускается повышение до 45 атмосфер.

• Алюминиевые схожи размерами с биметаллическими:


 – Ширина – от 80 до 82 мм.

 – Глубина – от 80 до 95 мм.

 – По высоте алюминиевые радиаторы отопления – от 575 до 585 мм.

Теплоотдача приборов немного повыше – в районе 200 Вт, а вот рабочее давление, разрешенное для эксплуатации прибора, значительно ниже – всего 15 атмосфер. Для опресовки не рекомендуется использовать давление выше 24 атмосфер.

Важно! Планируя монтаж отопительной системы, нужно понимать, что трубы для контура отопления должны быть примерно идентичными по прочности радиаторам. Несоответствие характеристикам, может привести к аварийным ситуациям.

Коротко о главном

Определение размеров отопительных устройств для будущего размещения их в системном контуре, является важной задачей, которая поможет создать точный проект. Согласно полученному чертежу с правильными размерами, монтаж выполнить, будет намного проще и удобнее. Помимо прочего, полученные габариты скажут, сможет ли данный прибор, быть установлен на место с нестандартными габаритами.

Как вы думаете, зачем знать размеры радиаторов отопления? Можно ли обойтись без этой процедуры?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Высота радиаторов отопления – стандартных, малых и избыточных как фактор выбора отопительного оборудования

Ширина, глубина и объем теплоносителя – важнейшие параметры, определяющие эффективность отопления. В расчетах мощности также учитывается высота радиаторов отопления, чтобы все помещения обогревались одинаково. Эти данные нужны для наиболее точных расчетов, когда нужна полная отдача теплового контура в частном доме. При ремонте важны и габаритные размеры батареи, вмонтированной в подоконник.

Производители предлагают широкий ассортимент отопительных приборов – разной высоты, ширины и длины

Содержание

• 1 Выбор параметров отопительных приборов
• 2 Выбор размера радиаторов отопления при покупке по каталогам
  • 2.1 Оценка радиатор отопления по высоте, глубине, ширине и мощности
• 3 Советы по установке теплового оборудования

Выбор параметров отопительных приборов

Производители предлагают широкий ассортимент отопительных приборов, чтобы каждый мог выбрать с наиболее подходящими параметрами для своих условий. Грамотный расчет отопления требует понимания того, как взаимосвязаны между собой размеры – ширина и высота чугунного радиатора отопления, определенный формат. Некоторые модели имеют такую ​​структуру, что их невозможно нарастить. Некоторые можно скорректировать, увеличив количество секций. Но изменить их высоту нельзя, реально только поднять декоративный щиток, чтобы заполнить нишу в подоконнике ради улучшения дизайна.

Радиатор стальной вертикальный

Размеры биметаллического или чугунного блока напрямую влияют на его мощность – общее количество тепла, выделяемого в помещение в единицу времени. По этим параметрам определяется их КПД, поэтому во все калькуляторы вводится формат радиаторов отопления – размеры по высоте и длине. Для эффективной работы чугунных батарей или биметаллических радиаторов необходимо соблюдать минимальный интервал при монтаже. Это необходимо для того, чтобы потоки теплого воздуха свободно огибали радиатор со всех сторон. Поэтому от пола остается 8-10см, от стены 5-15см, под подоконником остается около 10-15см. Ширина батареи должна закрывать нишу под окном не менее чем на 70%.

Совет! Если высота подобрана правильно, то площадь обогрева не слишком высокого радиатора будет эксплуатироваться эффективнее, чем «многосекционный», установленный вплотную.

Размеры чугунного блока напрямую влияют на его мощность

Стоит учитывать, что одинаковые по размерам, но разные по конструкции и габаритам нагревательные блоки при одинаковой температуре теплоносителя будут отдавать разное количество тепла. Это связано с тем, что они имеют разную площадь поверхности. Поэтому гладкие панели стальных теплоносителей выполняются с определенными неровностями, а между секциями биметаллических и алюминиевых радиаторов отопления стандартом установлен минимальный интервал.

Выбор размера радиаторов отопления при покупке по каталогам

Глядя на фото радиаторов в каталогах и интернет-магазинах, несложно заметить, что многие новые модели отличаются от классических ребристых батарей по всем параметрам:

• конструктивные особенности ;
• внутренний объем;
• площадь внешней поверхности;
• способ подключения;
• тепловая мощность;
• высота, ширина и глубина;
• количество секций;
• наличие декоративных элементов;
• основной материал для изготовления самих блоков и декоративных элементов.

Биметаллические радиаторы отопления имеют внутри стальную трубу, чугунные «гармошки» имеют «ребра». Панельные модели имеют снаружи металлический экран. При одинаковых габаритах разные предложения будут иметь разные показатели тепловой мощности. Надежную тепловую завесу, блокирующую скатывание холода из окна, не может обеспечить отопительный агрегат меньшего формата, чем предполагается. В технической документации каждой модели указаны все размеры и важные параметры, в том числе и высота радиаторов отопления.

Радиатор отопления биметаллический широкий

Внимание! Перед покупкой важно знать размер подоконника, чтобы определить, подойдут ли выбранные модели таким образом, чтобы была воздушная подушка для свободного прохода тепла.

Оценка радиатора отопления по высоте, глубине, ширине и мощности

Для правильного выбора формата обогревателя при покупке учитываются все его параметры, указанные в техническом описании модели:

1. Ширина радиаторов отопления и высота – от 200 мм до 1000 мм.
2. Глубина модели (насколько вперед выступает от подоконника или другого пространства).
3. Термический возврат (мощность).

Стандартная модель, например, на 10 секций, примерно должна обогревать 1 жилую комнату в городской квартире. Внешне одинаковые батареи, отличающиеся только высотой, соответственно будут пропускать через себя разный объем теплоносителя. Более высокий радиатор отопления имеет больше тепла, маленький не сможет работать так же эффективно.

Внимание! В квартирах и частных домах с низкими подоконниками устанавливается длинная напольная батарея – чуть более 200 см от пола.

Проект дома не всегда предполагает достаточно вместительную подоконную нишу. В этом случае используется комбинированное тепловое оборудование, либо высокие и узкие радиаторы и внушительные термопанели, монтируемые вдоль стен. Их часто можно увидеть в спортзалах, бассейнах, в кафе и на торговых площадках:

1. Тип RD с нижним подключением к отопительной установке.
2. Тип R с боковым подключением.

Низкий стальной радиатор

Низкие батареи обеспечивают хорошую тепловую завесу на панорамном оконном проеме. Просторное помещение большого метража желательно дополнительно утеплить по системе «теплый пол». Как вариант – низкие радиаторы по периметру просторного холла или гостиной. Проблема только в том, как украсить их в интерьере. Если неправильно спроектировать систему отопления и неправильно подобрать высоту радиаторов, то в некоторых местах в помещении будет холодно, а в батарее – жарко. Точно так же в квартире будут холодные и душные помещения; вам придется открыть окно зимой. Если окна потеют, а углы становятся влажными, это также связано с несоответствием недостаточной теплоизоляции поверхностей мощности нагревательного блока. Запорная арматура на радиаторе – возможность регулирования температуры в помещении.

Советы по установке теплового оборудования

При замене старых ребристых батарей важно учитывать пригодность радиаторов и коммуникаций. Есть радиаторы, рассчитанные на замкнутый контур и специальный антифриз в качестве охлаждающей жидкости. Это оборудование предназначено для частного сектора, оно не выдерживает серии гидроударов и давления в более чем 6 атмосфер.

Установка новых блоков отопления помещений подразумевает соответствие количества вводов к батарее по типу присоединения:

• нижний;
• боковой;
Диагональ
• .

Если это количество больше необходимого, на свободные коллекторы ставятся заглушки и кран Маевского (см. выше). Сечение труб должно совпадать с этими вводами, соответственно подбирается подходящая соединительная арматура. Их желательно выбирать непосредственно при покупке аккумуляторов.
